1 Budowa sieci multicast Łukasz Bromirski Kraków, 09/ Cisco Systems, Inc. All rights reserved. 1

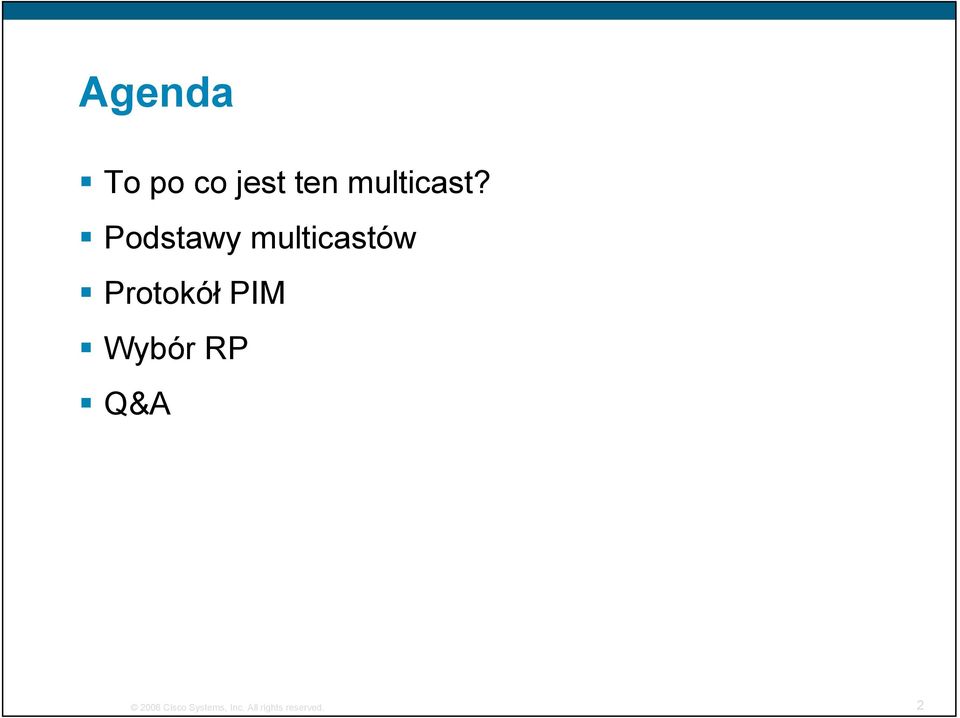

2 Agenda To po co jest ten multicast? Podstawy multicastów Protokół PIM Wybór RP Q&A 2006 Cisco Systems, Inc. All rights reserved. 2

3 To po co jest ten multicast? 2006 Cisco Systems, Inc. All rights reserved. 3

4 Unicast vs. Multicast Unicast Serwer Ilość strumieni Router Multicast Serwer Router 2006 Cisco Systems, Inc. All rights reserved. 4

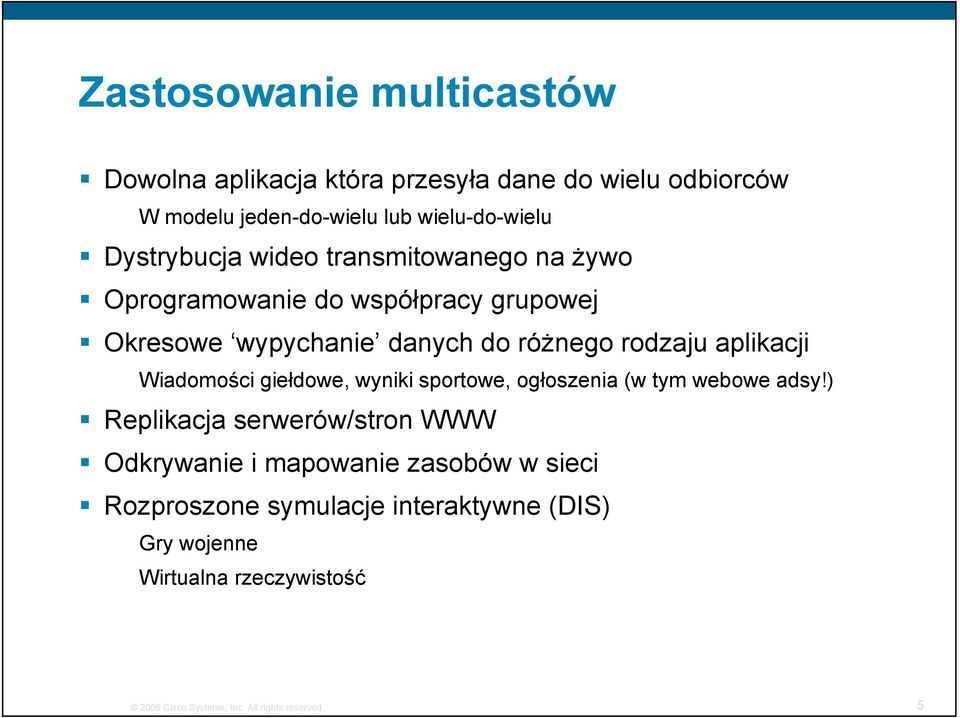

5 Zastosowanie multicastów Dowolna aplikacja która przesyła dane do wielu odbiorców W modelu jeden-do-wielu lub wielu-do-wielu Dystrybucja y wideo transmitowanego na żywoy Oprogramowanie do współpracy grupowej Okresowe wypychanie danych do różnego rodzaju aplikacji Wiadomości giełdowe, wyniki sportowe, ogłoszenia (w tym webowe adsy!) Replikacja serwerów/stron WWW Odkrywanie i mapowanie zasobów w sieci Rozproszone symulacje interaktywne (DIS) Gry wojenne Wirtualna rzeczywistość 2006 Cisco Systems, Inc. All rights reserved. 5

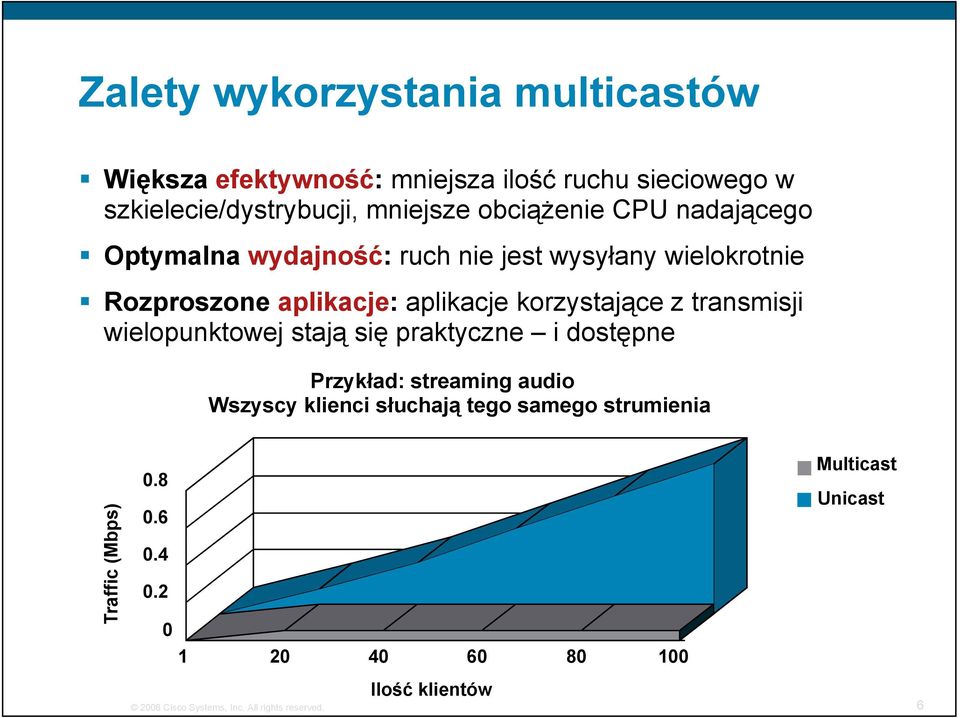

6 Zalety wykorzystania multicastów Większa efektywność: mniejsza ilość ruchu sieciowego w szkielecie/dystrybucji, mniejsze obciążenie CPU nadającego Optymalna py wydajność: ruch nie jest wysyłany y y wielokrotnie Rozproszone aplikacje: aplikacje korzystające z transmisji wielopunktowej stają się praktyczne i dostępne Przykład: streaming audio Wszyscy klienci słuchają tego samego strumienia Traffic (Mb bps) Multicast 0.8 Unicast Ilość klientów 2006 Cisco Systems, Inc. All rights reserved. 6

7 Unicast a Multicast TCP - unicast OK, multicast nie TCP jest protokołem zorientowanym na połączenia Wymaga three-way handshake h Zapewnia obsługę kontroli przepływu danych oraz dostarczania z potwierdzeniem dzięki numerom sekwencyjnym i potwierdzeniom UDP - unicast i multicast OK Protokół bezpołączeniowy To aplikacja ma zapewnić funkcje takie jak kontrola przepływu czy potwierdzenia/retransmisje 2006 Cisco Systems, Inc. All rights reserved. 7

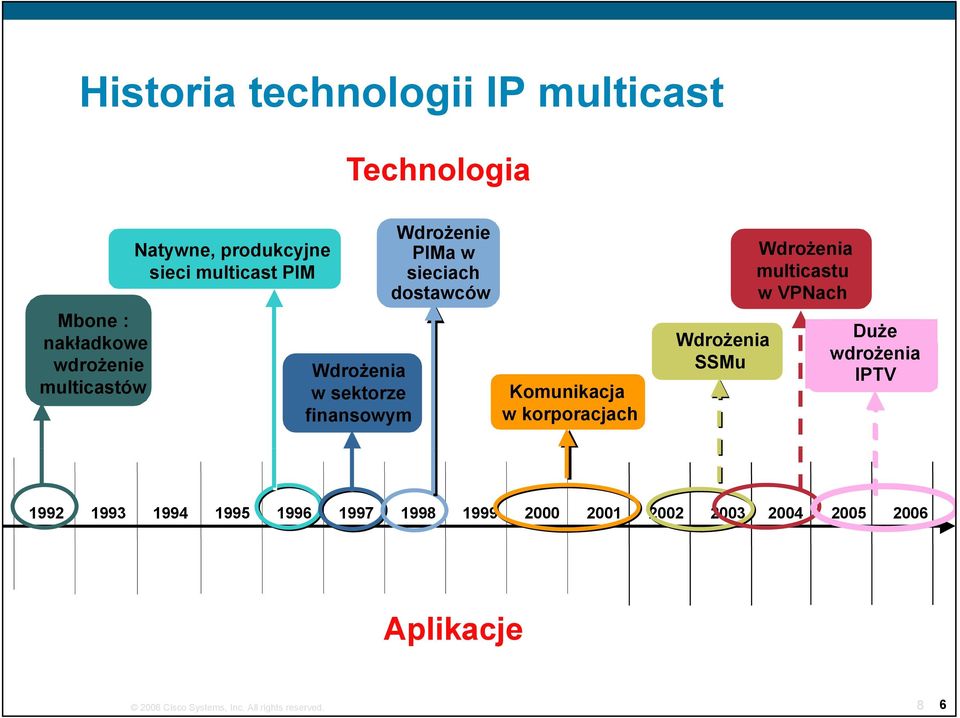

8 Historia technologii IP multicast Technologia Mbone : nakładkowe wdrożenie ż multicastów Natywne, produkcyjne sieci multicast PIM Wdrożenia w sektorze finansowym Wdrożenie PIMa w sieciach dostawców Komunikacja w korporacjach Wdrożenia multicastu w VPNach Wdrożenia Duże SSMu wdrożenia IPTV Aplikacje 2006 Cisco Systems, Inc. All rights reserved. 8 6

9 Ewolucja protokołów multicastowych BGP IGP RPF-flooding OSPF Spanning-Tree-flooding g MOSPF PIM-DM DVMRP CBT ASM: PIM-SM / MSDP MBGP, AutoRP Anycast-RP eierlegende Wollmilchsau (niem.) = składająca jajka, dająca mleko i wełnę owca, będąca również źródłem mięsa i mleka RPFv4v6: MT-technology IGP + BGP ASMv6: PIM-SM+ Embedded-RP Intra/Interdomain ASMv4/v6: Bidir-PIM Intradomain SSMv4v6: PIM-SSM Intra/Interdomain 2006 Cisco Systems, Inc. All rights reserved. 9

10 Podstawy multicastów 2006 Cisco Systems, Inc. All rights reserved. 10

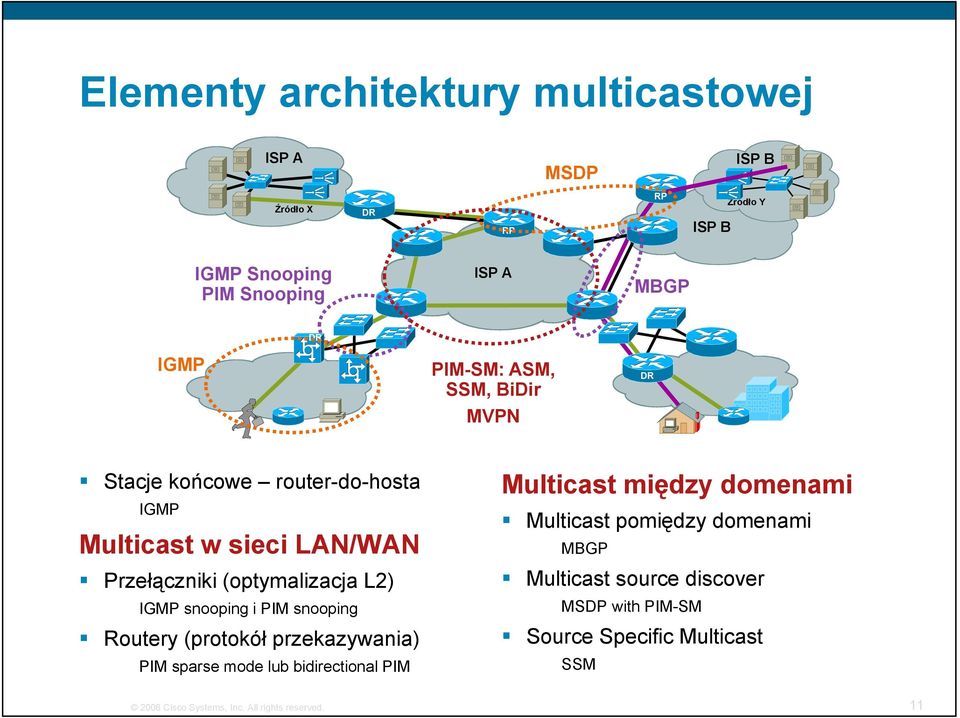

11 Elementy architektury multicastowej ISP A MSDP ISP B Źródło X DR RP RP ISP B Źródło Y IGMP Snooping ISP A PIM Snooping MBGP DR IGMP PIM-SM: ASM, SSM, BiDir MVPN DR Stacje końcowe router-do-hosta IGMP Multicast t w sieci i LAN/WAN Przełączniki (optymalizacja L2) IGMP snooping i PIM snooping Routery (protokół przekazywania) PIM sparse mode lub bidirectional PIM Multicast między domenami Multicast pomiędzy domenami MBGP Multicast source discover MSDP with PIM-SM Source Specific Multicast SSM 2006 Cisco Systems, Inc. All rights reserved. 11

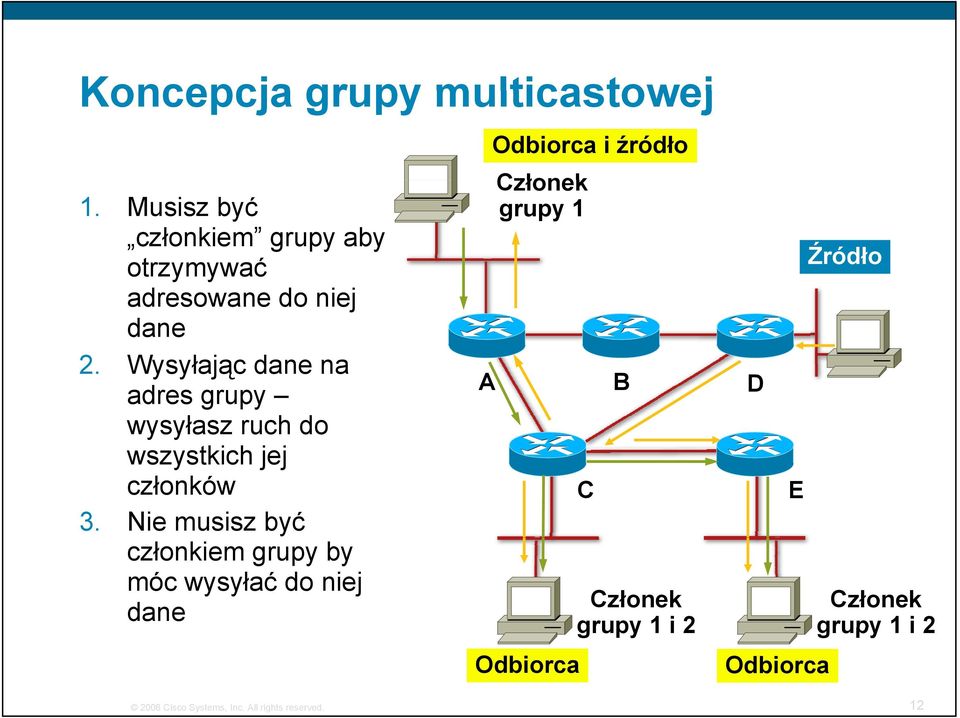

12 Koncepcja grupy multicastowej 1. Musisz być członkiem grupy aby otrzymywać adresowane do niej dane 2. Wysyłając ł dane na adres grupy wysyłasz ruch do wszystkich jej j członków 3. Nie musisz być członkiem grupy by móc wysyłać do niej dane A Odbiorca i źródło Członek grupy 1 Odbiorca C B Członek grupy 1 i 2 Źródło D E Członek grupy 1 i 2 Odbiorca 2006 Cisco Systems, Inc. All rights reserved. 12

13 Adresacja Multicast multicastów Addressing Nagłówek IPv4 Version IHL Type of Service Total Length Identification Flags Fragment Offset Time to Live Protocol Header Checksum Źródło Source Source Address ( klasa A, B, C) Cel Destination Destination Address ( klasa D) Zakres adresów multicastowych Options Padding 2006 Cisco Systems, Inc. All rights reserved. 13

14 Adresacja multicastów w IPv6 (RFC3513) 128 Bitów FF Flagi Scope 0 Interface-ID Flagi T czas życia, 0 na stałe, 1 tymczasowo P proponowany do przydziałów unicastowych F F PT Scope Flagi = Inne niezdefiniowane i muszą być ustawione 8 bitów 8 bitów na zero 1 = interface-local l 2 = link Scope = 4 = admin-local 5 = site 8 = organization E = global 2006 Cisco Systems, Inc. All rights reserved. 14

15 Multicast w IPv4 i w IPv6 - różnice Cecha IPv4 IPv6 Zakres adresów Routing Forwarding Zarządzanie przynależnością do grup klasa D Niezależny od protokołu Wszystkie IGP i BGP4+ PIM-DM, PIM-SM: ASM, SSM, BiDir IGMPv1, v2, v3 128 bitowy (grupy 112- bitowe) Niezależny od protokołu Wszystkie IGP i BGP4+ z SAFI v6 Mcast PIM-SM: ASM, SSM, BiDir MLDv1, v2 Kontrola nad domeną Zakres/Brzeg Identyfikator scope Wykrywanie źródeł w MSDP pomiędzy innych domenach domenami PIM Jeden RP w globalnie współdzielonych domenach 2006 Cisco Systems, Inc. All rights reserved. 15

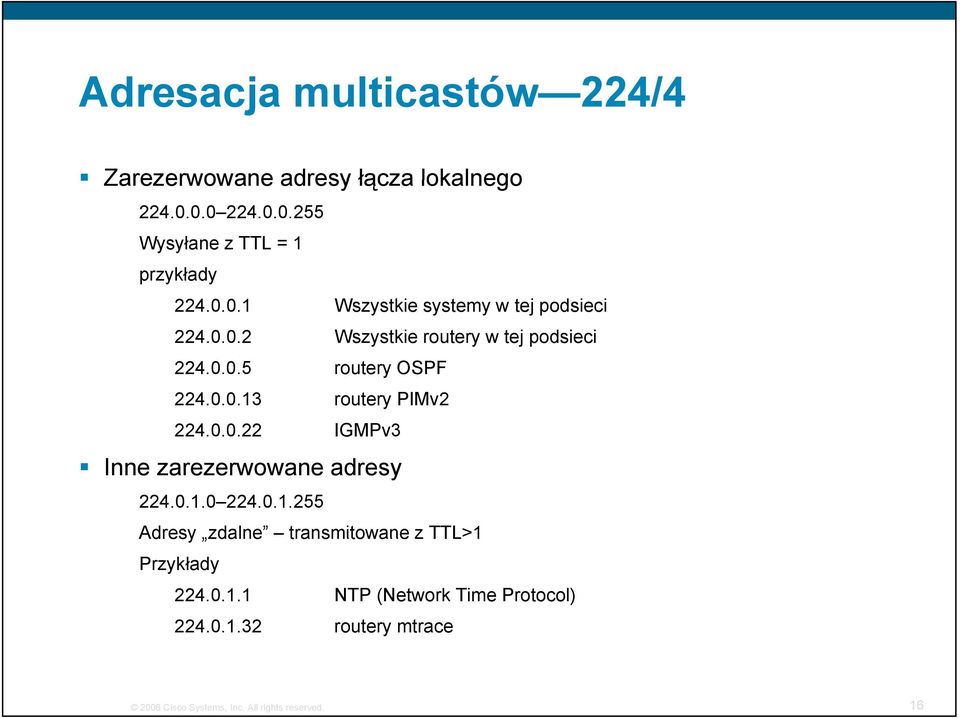

16 Adresacja multicastów 224/4 Zarezerwowane adresy łącza lokalnego Wysyłane z TTL = 1 przykłady Wszystkie systemy w tej podsieci Wszystkie routery w tej podsieci routery OSPF routery PIMv IGMPv3 Inne zarezerwowane adresy Adresy zdalne transmitowane z TTL>1 Przykłady NTP (Network Time Protocol) routery mtrace 2006 Cisco Systems, Inc. All rights reserved. 16

17 Adresacja multicastów 224/4 Adresy przydzielane przez administratora Przestrzeń ń prywatna Koncepcja analogiczna do adresów z RFC1918 Zakres SSM (Source Specific Multicast) GLOP Koncepcja przeniesienia broadcastu do Internetu Przydział grupy /24 per ASN 2006 Cisco Systems, Inc. All rights reserved. 17

18 Adresacja multicastów Mapowanie adresów MAC na IP 5 Bitów znika Bity 28 Bitów e-7f Bitów 23 Bity 48 Bitów 2006 Cisco Systems, Inc. All rights reserved. 18

19 Adresacja multicastów Mapowanie adresów multicastów IP na MAC 32 adresy multicastowe IP Nakładanie 32: adres multicastowy w L2 0x0100.5E Cisco Systems, Inc. All rights reserved. 19

20 Sygnalizacja host-router 2006 Cisco Systems, Inc. All rights reserved. 20

21 Sygnalizacja host-router: IGMP Sposób poinformowania routera przez host o chęci przynależenia do konkretnej grupy Routery zbierają informacje z podłączonych bezpośrednio hostów RFC 1112 opisuje wersję 1 protokołu ł IGMP wspierane na Windows 95 RFC 2236 opisuje wersję 2 protokołu IGMP wspierane na Windows i większości systemów UNIXowych RFC 3376 opisuje wersję 3 protokołu IGMP wspierane w Window XP i większości ę systemów UNIXowych 2006 Cisco Systems, Inc. All rights reserved. 21

22 Sygnalizacja host-router: IGMP Dołączenie ą do grupy H1 H H3 Report Host wysyła y komunikat IGMP report by dołączyć ą się ę do grupy 2006 Cisco Systems, Inc. All rights reserved. 22

23 Sygnalizacja host-router: IGMP Utrzymanie grupy X X Suppressed H H H3 X Report Suppressed Query Router wysyła okresowe zapytania na adres Jeden z członków na podsieć odpowiada Pozostali członkowie wstrzymują się z odpowiedzią 2006 Cisco Systems, Inc. All rights reserved. 23

24 Sygnalizacja host-router: IGMP Opuszczenie grupy (IGMPv2) H1 H H3 #1 Leave na Group Specific Query na #2 Host wysyła komunikat leave na adres Router wysyła zapytanie specyficzne dla grupy na Jeśli brak raportu IGMP w ciągu ~ 3 sekund......grupa wygasa 2006 Cisco Systems, Inc. All rights reserved. 24

25 Sygnalizacja host-router: IGMP IGMPv3 dołączenie do grupy H1 H2 H3 v3 Report Grupa: ( ) 0 22) Wyłącz: <NULL> rtr-a Członek wysyła raport IGMPv3 na adres Cisco Systems, Inc. All rights reserved. 25

26 Sygnalizacja host-router: IGMP IGMPv3 dołączenie do konkretnej grupy H1 H2 H3 v3 Report ( ) 0 22) Grupa: Włącz: rtr-a Raport może zawierać konkretny adres grupy tylko ona jest następnie subskrybowana 2006 Cisco Systems, Inc. All rights reserved. 26

27 Sygnalizacja host-router: IGMP IGMPv3 utrzymanie subskrypcji H1 H2 H3 v3 Report ( ) 0 22) v3 Report v3 Report ( ) 0 22) ( ) 0 22) Zapytanie Router odpowiedzialny jest za okresowe odpytanie segmentu Wszyscy członkowie ł IGMPv3 odpowiadają d na zapytanie 2006 Cisco Systems, Inc. All rights reserved. 27

28 Multicast Listener Discover MLD MLD jest odpowiednikiem IGMP dla IPv6 Komunikaty MLD transportowane są przez ICMPv6 Numeracja wersji MLD nie jest równa IGMP! MLDv1 odpowiada IGMPv2 RFC 2710 MLDv2 odpowiada IGMPv3, jest wymagana dla SSM RFC Cisco Systems, Inc. All rights reserved. 28

29 Switching ruchu multicast w L2 Problem: ramki multicast w L2 traktowane są jak broadcast Typowy przełącznik L2 potraktuje ruch multicastowy L2 jako nieznany lub broadcast i roześle jego kopię do wszystkich portów w danej domenie rozgłoszeniowej (VLANie) Oczywiście można posłużyć się ę definicją statyczną by wskazać porty zainteresowane konkretnymi grupami słabo się ę to jednak skaluje (choć jest stabilne ) PIM Multicast M 2006 Cisco Systems, Inc. All rights reserved. 29

30 Switching ruchu multicast w L2 IGMPv1 v2 Snooping Przełączniki rozumieją IGMP pakiety IGMP są przechwytywane przez RP lub specjalizowany ASIC urządzenia Przełącznik musi potrafić zrozumieć komunikat IGMP i skojarzyć port z potencjalnym ruchem do grup multicastowych Raporty IGMP i komunikaty o opuszczaniu grup Tanie, lub używające źle zaprojektowanych ASICów przełączniki w tym momencie umierają cały ruch L2 multicast przechodzi przez (zwykle) wolne CPU PIM IGMP IGMP 2006 Cisco Systems, Inc. All rights reserved. 30

31 Switching ruchu multicast w L2 Co zmienia IGMPv3 w procesie snoopingu? Raporty IGMPv3 wysyłane są do konkretnej grupy ( ) Przełącznik może słuchać tylko ruchu do tej konkretnej grupy Tylko ruch IGMP brak ruchu użytkowego Obniża obciążenie IGMP Jesteśmy w stanie śledzić poszczególnych użytkowników brak powstrzymywania raportów 2006 Cisco Systems, Inc. All rights reserved. 31

32 Routing multicastowy 2006 Cisco Systems, Inc. All rights reserved. 32

33 Routing multicastowy Routing multicastowy to przeciwieństwo unicastowego Routing unicastowy zajmuje się zagadnieniem gdzie skierować pakiet aby dotarł do miejsca przeznaczenia Routing multicastowy zajmuje się zagadnieniem skąd pakiet przyszedł...czyli wszystko jest odwrotnie...prawie i 2006 Cisco Systems, Inc. All rights reserved. 33

34 Routing unicastowy a multicastowy Routing unicastowy Docelowy adres IP wprost wskazuje gdzie przekazać pakiet Przekazywanie odbywa się hop-by-hop Tablica routingu wskazuje wyjściowy interfejs i adres następnego routera 2006 Cisco Systems, Inc. All rights reserved. 34

35 Routing unicastowy a multicastowy Routing multicastowy Docelowy adres IP (grupy) nie wskazuje wprost gdzie przekazać pakiet Przekazywanie ruchu jest zorientowane połączeniowo Odbiorcy muszą się najpierw podłączyć do drzewa multicastowego zanim zaczną odbierać dane Komunikaty o podłączeniu (PIM join) wysyłane są zgodnie z unicastową tablicą routingu Następnie budowane są drzewa dystrybucji, określające jak przekazywać ruch multicastowy Drzewa dystrybucyjne mogą być dynamicznie przebudowywane wraz ze zmianą topologii sieci 2006 Cisco Systems, Inc. All rights reserved. 35

36 Reverse Path Forwarding (RPF) Przeliczenie RPF Adres źródłowy pakietu multicastowego jest sprawdzany w oparciu o tablicę routingu unicastowego Określa to interfejs i router upstream w kierunku źródła do którego wysyłane są wiadomości PIM join Interfejs ten staje się Incoming RPF Router przekazuje datagram multicastowy tylko jeśli odbiorca jest osiągalny przez interfejs wskazany przez RPF 2006 Cisco Systems, Inc. All rights reserved. 36

37 Reverse Path Forwarding (RPF) Przeliczenie RPF Oparte o adres źródłowy Najlepsza ścieżka do źródła pochodząca z tablicy routingu unicastowego Określa w którą stronę wysyłać komunikaty join Pakiety join kierowane są w stronę źródła budując drzewo multicastowe Pakiety multicastowe z danymi przesyłane są w dół tego drzewa Tablica routingu unicast Sieć Interfejs 10100/ /24 E0 B SRC A Join C Join D E0 E1 E E2 R Cisco Systems, Inc. All rights reserved. 37

38 Reverse Path Forwarding (RPF) Przeliczenie RPF Oparte o adres źródłowy SRC Najlepsza ścieżka do źródła pochodząca z tablicy routingu unicastowego A Join Określa w którą stronę wysyłać komunikaty join Pakiety join kierowane są w stronę źródła budując drzewo multicastowe B C D Join R2 Pakiety multicastowe z danymi przesyłane są w dół tego drzewa E0 E E2 E1 Powtarzamy dla każdego nowego odbiorcy R Cisco Systems, Inc. All rights reserved. 38

39 Multicast Distribution Trees Drzewa dystrybucji informacji multicastowych Drzewo najkrótszej ścieżki lub źródłowe Źródło 1 Notacja: (S, G) S = Źródło (ang. Source) G = Grupa (ang. Group) Źródło 2 A B D F C E Odbiorca 1 Odbiorca Cisco Systems, Inc. All rights reserved. 39

40 Multicast Distribution Trees Drzewa dystrybucji informacji multicastowych Drzewo najkrótszej ścieżki lub źródłowe Źródlo 1 Notacja: (S, G) S = Źródło (ang. Source) G = Grupa (ang. Group) Źródło 2 A B D F C E Odbiorca 1 Odbiorca Cisco Systems, Inc. All rights reserved. 40

41 Multicast Distribution Trees Drzewa dystrybucji informacji multicastowych Drzewo współdzielone Notacja: (*, G) * = wszystkie źródła G = Grupa A B D (RP) F C E (RP) PIM Rendezvous Point Drzewo współdzielone Odbiorca 1 Odbiorca Cisco Systems, Inc. All rights reserved. 41

42 Multicast Distribution Trees Drzewa dystrybucji informacji multicastowych Źródło 1 Drzewo współdzielone Notacja: (*, G) * = wszystkie źródła G = Grupa Źródło 2 A B D (RP) F C E (RP) PIM Rendezvous Point Drzewo współdzielone Drzewo źródłowe Odbiorca 1 Odbiorca Cisco Systems, Inc. All rights reserved. 42

43 Multicast Distribution Trees Charakterystyka drzew dystrybucji Drzewa źródłowe/najkrótsze Wykorzystują więcej przestrzeni w pamięci O(S*G), ale otrzymujemy optymalne trasy do wszystkich odbiorców, zmniejszając opóźnienia w transporcie ruchu multicastowego Drzewa współdzielone Wykorzystują mniej pamięci O(G), ale trasy wyznaczone przez sieć mogą nie być optymalne może to spowodować dodatkowe d opóźnienie i 2006 Cisco Systems, Inc. All rights reserved. 43

44 Tworzenie drzewa multicastowego Komunikaty kontrolne join/prune protokołu PIM Używane do tworzenia/usuwania drzew dystrybucji W drzewach źródłowych Komunikaty kontrolne PIM wysyłane są w stronę źródła...natomiast w drzewach współdzielonych Komunikaty kontrolne PIM przesyłane są ą do RP 2006 Cisco Systems, Inc. All rights reserved. 44

45 Protokół PIM 2006 Cisco Systems, Inc. All rights reserved. 45

46 Warianty PIM spotykane na wolności PIM-SM ASM SSM BiDir Any Source Multicast/RP/SPT/shared tree Source Specific Multicast, brak RP, tylko drzewo źródłowe (SPT) Bidirectional PIM, brak SPT, tylko drzewo współdzielone 2006 Cisco Systems, Inc. All rights reserved. 46

47 Dołączenie do drzewa PIM-SM RP (*, G) Join Shared Tree Stan (*, G) tworzony tylko wzdłuż współdzielonego drzewa Odbiorca 2006 Cisco Systems, Inc. All rights reserved. 47

48 Rejestracja nadawcy w PIM-SM Źródło RP Kierunek ruchu Shared Tree Source Tree Komunikat rejestracji (S, G) Dołączenie (S, G) (unicast) Odbiorca Stan (S, G) tworzony tylko wzdłuż współdzielonego drzewa 2006 Cisco Systems, Inc. All rights reserved. 48

49 Rejestracja nadawcy w PIM-SM Źródło RP Kierunek ruchu Shared Tree Source Tree Komunikat rejestracji (S, G) (unicast) (S, G) Register-Stop (unicast) Odbiorca Ruch (S, G) zaczyna docierać do RP przez drzewo współdzielone RP wysyła komunikat Register-Stop do routera brzegowego by zatrzymać proces ciągłej rejestracji 2006 Cisco Systems, Inc. All rights reserved. 49

50 Obsługa ruchu po rejestracji Źródło RP Kierunek ruchu Shared Tree Source Tree Odbiorca Ruch przesyłany jest wzdłuż drzewa współdzielonego do RP Od RP, ruch przesyłany jest wzdłuż drzewa współdzielonego do zarejestrowanych odbiorców 2006 Cisco Systems, Inc. All rights reserved. 50

51 Przełączenie drzewa PIM-SM Źródło RP Kierunek ruchu Shared Tree Source Tree (S, G) Join Odbiorca Router najbliżej odbiorcy dołącza do drzewa źródłowego Tworzony jest dodatkowy stan (S, G) 2006 Cisco Systems, Inc. All rights reserved. 51

52 Przełączenie drzewa PIM-SM Źródło RP Kierunek ruchu Shared Tree Source Tree (S, G)RP-bit Prune Odbiorca Ruch jest przekazywany wzdłuż nowej gałęzi drzewa Dodatkowy stan (S, G) tworzony jest wzdłuż współdzielonej ścieżki by zatrzymać niepotrzebny już ruch (S, G) 2006 Cisco Systems, Inc. All rights reserved. 52

53 Przełączenie drzewa PIM-SM Źródło RP Kierunek ruchu Shared Tree Source Tree Odbiorca Ruch dla (S, G) dociera teraz do odbiorcy jedynie wzdłuż drzewa źródłowego 2006 Cisco Systems, Inc. All rights reserved. 53

54 Przełączenie drzewa PIM-SM Źródło RP Kierunek ruchu Shared Tree Source Tree (S, G) Prune Odbiorca RP również sygnalizuje brak zainteresowania ruchem do (S, G) To zachowanie można zablokować: ip pim spt-threshold infinity 2006 Cisco Systems, Inc. All rights reserved. 54

55 PIM-SM Podsumowanie Podsumowanie Efektywny do dystrybucji multicastów dla rzadko rozproszonych w sieci odbiorców Zalety Ruch wysyłany jest tylko do odbiorców którzy wprost wyrazili zainteresowanie treścią oszczędzamy pasmo Może przełączyć sposób konstrukcji drzewa (a zatem ścieżkę przez sieć) dla źródeł nadających dużą ilość danych Niezależny od protokołu routingu unicastowego 2006 Cisco Systems, Inc. All rights reserved. 55

56 Source Specific Multicast Przyjmijmy model jeden-do-wieludo np. rozgłośnie video/audio Po co w modelu ASM potrzebujemy współdzielonego drzewa? Hosty i router do którego są podłączone muszą móc nauczyć się gdzie znajduje się aktywne źródło ruchu dla grupy A co gdybyśmy od razu to wiedzieli? Host może użyć IGMPv3 by zasygnalizować zapotrzebowanie dla konkretnej pary (S,G) Współdzielone drzewo i RP nie są w tej sytuacji potrzebne Różne źródła mogą współdzielić ten sam numer grupy i nie przeszkadzać sobie na wzajem...i tak powstał: Source Specific Multicast (SSM) RFC 3569: An Overview of Source Specific Multicast (SSM) 2006 Cisco Systems, Inc. All rights reserved. 56

57 Tryb PIM Source Specific Źródło Odbiorca uczy się źródła i grupy Wysyła join IGMPv3 (S,G) Pierwszy router wysyła PIM Join bezpośrednio do źródła (S, G) Join IGMPv3 (S, G) Join A B C D D F Zewnętrzne źródło informacji o źródłach Na przykład: serwer WWW Odbiorca Cisco Systems, Inc. All rights reserved. 57

58 Tryb PIM Source Specific Źródło Najkrótsze drzewo do źródła rozpięte jest od źródła nie ma wspóldzielonego drzewa A B C D E F Odbiorca Cisco Systems, Inc. All rights reserved. 58

59 SSM Podsumowanie Idealny dla aplikacji w których jedno źródło wysyła dowielu odbiorców Używa uproszczonego protokołu PIM-SM Rozwiązuje problem przydziału adresów multicastowych Ruch danych oddzielony zarówno przez źródło jak i grupę nie tylko przez grupę Dostawcy treści mogą używać tych samych numerów grup (S,G) jest unikalne Pozwala niejako przy okazji zapobiegać atakom DoS Fałszywe źródło ruchu nie może nadawać do grupy nawet jeśli będzie nadawać, być może nie trafi w konkretną parę (S,G) 2006 Cisco Systems, Inc. All rights reserved. 59

60 Problem sytuacji wiele-do-wielu wielu Tworzy ogromne tablice (S,G) Problem z utrzymaniem dużych tablic staje się niebanalny nawet dla platform z szybką pamięcią podręczną a nawet w szczególności dla nich duża ilość interfejsów wyjściowych (OIL) pogarsza problem w platformach sprzętowych Użycie drzew współdzielonych nieco łagodzi problem Redukcja ilości stanów (S, G) Stan (S, G) tylko wdłuż SPT do RP Niestety nadal zwykle oznacza to zbyt dużo wpisów (S, G) 2006 Cisco Systems, Inc. All rights reserved. 60

61 Bidirectional PIM Jak to wygląda? Odbiorca RP Nadawca/ odbiorca Współdzielone drzewo Odbiorca 2006 Cisco Systems, Inc. All rights reserved. 61

62 Bidirectional PIM Jak to wygląda? Odbiorca RP Nadawca/ odbiorca Wspóldzielone drzewo Ruch ze źródła Odbiorca Ruch ze źródła przekazywany dwukierunkowo przy pomocy stanu (*,G) 2006 Cisco Systems, Inc. All rights reserved. 62

63 Bidir PIM PodsumowaniePodsumowanie Drastycznie minimalizuje ilość wpisów w tablicy multicastowej Eliminuje wszystkie stany (S,G) wsieci drzewa współdzielone między źródłami i RP również są wyeliminowane ruch ze źródła trafia zarówno w górę jak i w dół drzewa współdzielonego Aplikacje wiele-do-wielu mogą się w tym momencie skalować 2006 Cisco Systems, Inc. All rights reserved. 63

64 Wybór RP 2006 Cisco Systems, Inc. All rights reserved. 64

65 Skąd sieć wie gdzie jest RP? Konfiguracja statyczna Ręcznie na każdym routerze w domenie PIM AutoRP BSR Rozwiązanie firmowe Cisco Pozwoliło rozpowszechnić zastosowanie PIM-SM draft-ietf-pim-sm-bsr standard 2006 Cisco Systems, Inc. All rights reserved. 65

66 Statyczna konfiguracja RP Skonfigurowany na stałe adres RP Należy skonfigurować na każdym RP Wszystkie routery muszą mieć ć ten sam adres RP Failover jest niemożliwy poza wykorzystaniem anycastu Polecenie: ip pim rp-address <adres> [group-list <acl>] [override] group-list pozwala wskazać zakres grup domyślnie / Cisco Systems, Inc. All rights reserved. 66

67 Auto-RP z 10, metrów Rozgłos szenie A MA B MA Rozgłos szenie Rozgłoszenie C-RP C Roz zgłoszenie Rozgłoszenie Rozgłoszenie D Roz zgłoszenie Rozgłoszenie C-RP RP wysyła rozgłoszenia na grupę Rozgłoszenie 2006 Cisco Systems, Inc. All rights reserved. 67

68 Auto-RP z 10, metrów MA MA A B C-RP C D C-RP Pakiety RP-Discovery wysyłane są na adres Discovery 2006 Cisco Systems, Inc. All rights reserved. 68

69 BSR z 10, metrów G C-BSR D C-BSR A C-BSR F B C BSR Msgs Wiadomości BSR są przekazywane hop-by-hop E 2006 Cisco Systems, Inc. All rights reserved. 69

70 BSR z 10, metrów C-BSR z najwyższym priorytetem t zostaje BSRem G D BSR A F B C E 2006 Cisco Systems, Inc. All rights reserved. 70

71 BSR z 10, metrów G D BSR A F C-RP B C C-RP E 2006 Cisco Systems, Inc. All rights reserved. 71

72 BSR z 10, metrów G D BSR A F C-RP B C C-RP BSR Msgs BSR rozgłasza RP-Set E 2006 Cisco Systems, Inc. All rights reserved. 72

73 Pytania? 2006 Cisco Systems, Inc. All rights reserved. 73

74 Książki 2006 Cisco Systems, Inc. All rights reserved. 74

75 I inne miejsca do poczytania... Cisco Configuring Mulitcast, 12.4T: on/guide/12_4t/imc_12_4t_book.html Juniper JunOS 9.6 multicast configuration guide: ation-products/topic-collections/config-guide- multicast/config-guide-multicast.pdf t/ id t df 2006 Cisco Systems, Inc. All rights reserved. 75

76 2006 Cisco Systems, Inc. All rights reserved. 76
