1 Bezpieczeñstwo w elektroenergetyce

2

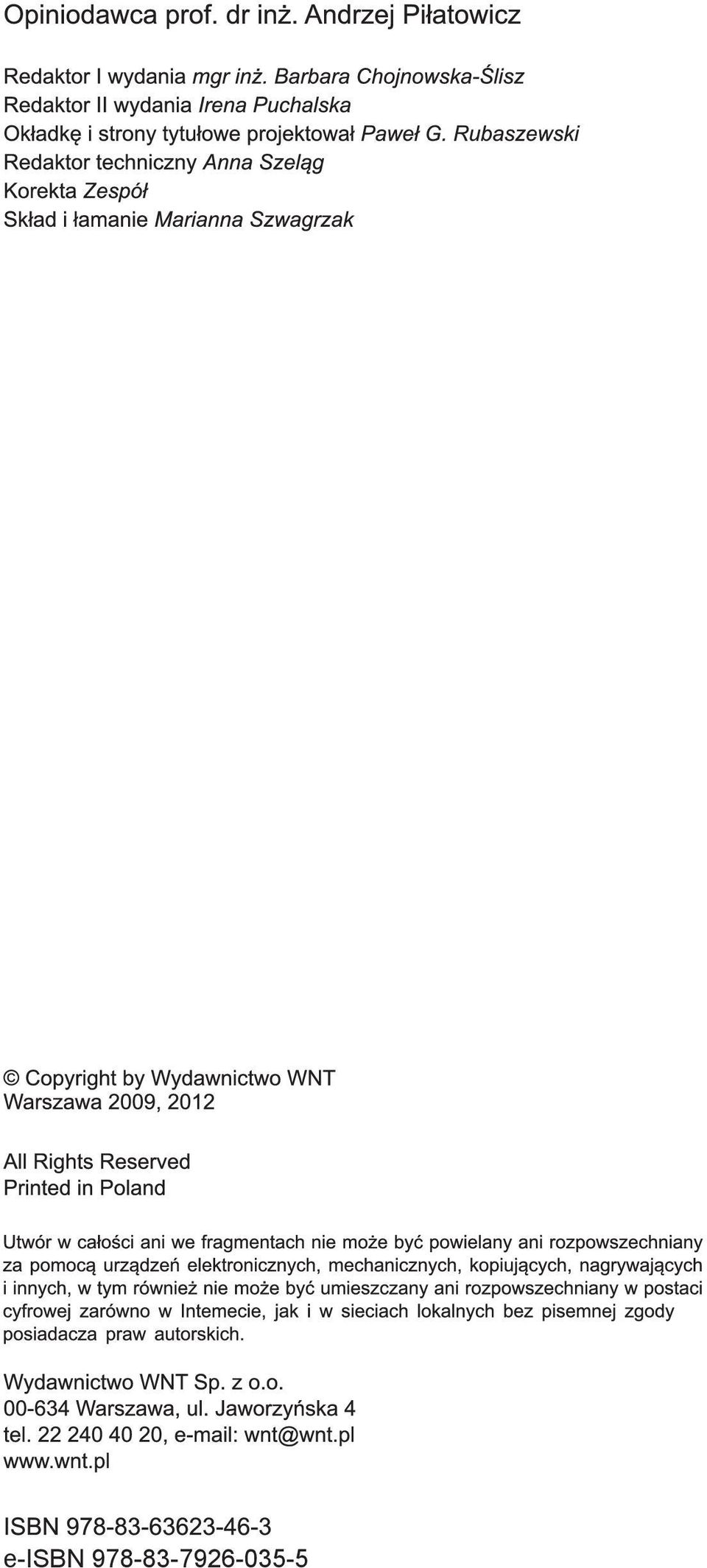

3 e-isbn

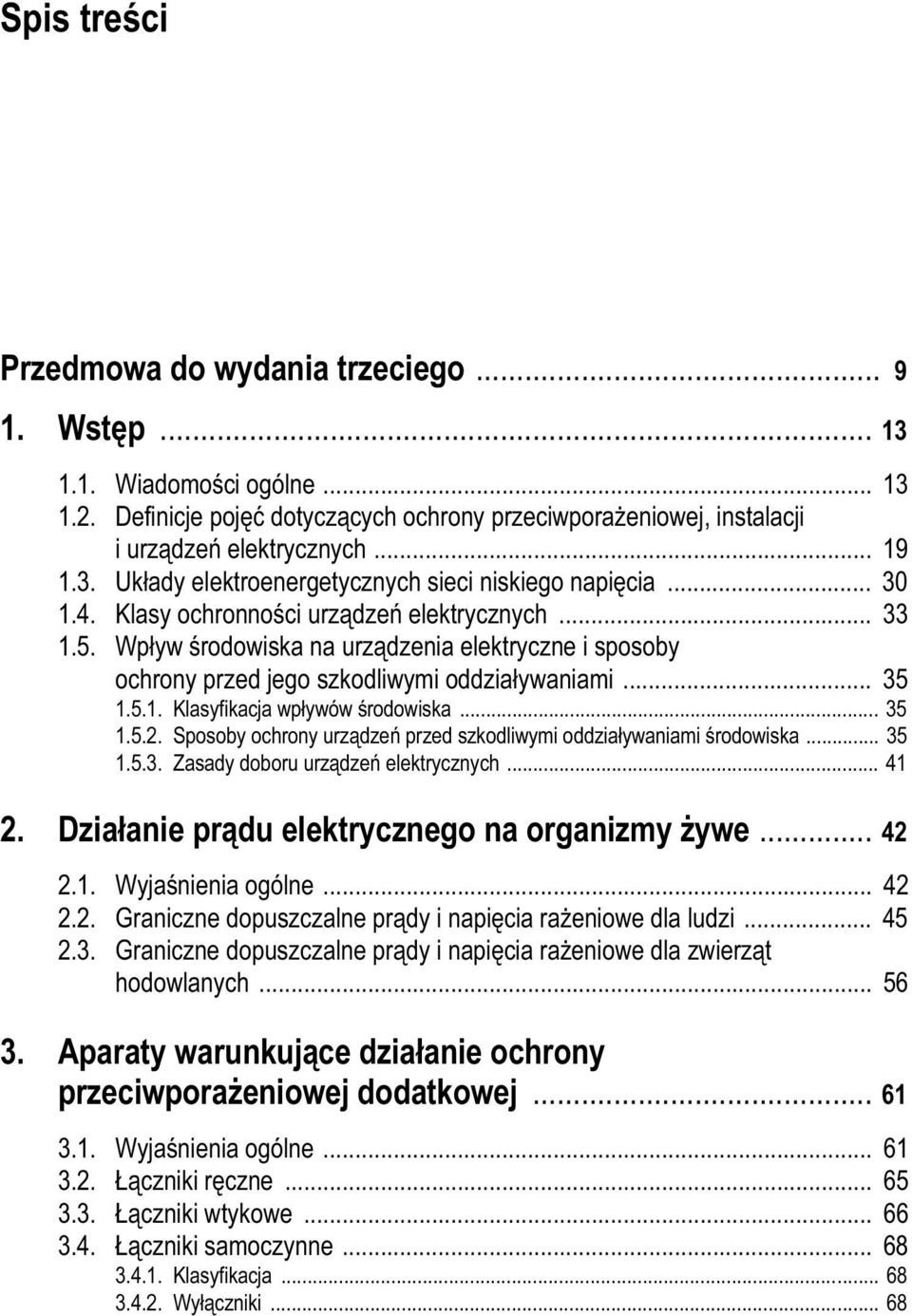

4 Spis treści 5 Spis treści Przedmowa do wydania trzeciego Wstęp Wiadomości ogólne Definicje pojęć dotyczących ochrony przeciwporażeniowej, instalacji i urządzeń elektrycznych Układy elektroenergetycznych sieci niskiego napięcia Klasy ochronności urządzeń elektrycznych Wpływ środowiska na urządzenia elektryczne i sposoby ochrony przed jego szkodliwymi oddziaływaniami Klasyfikacja wpływów środowiska Sposoby ochrony urządzeń przed szkodliwymi oddziaływaniami środowiska Zasady doboru urządzeń elektrycznych Działanie prądu elektrycznego na organizmy żywe Wyjaśnienia ogólne Graniczne dopuszczalne prądy i napięcia rażeniowe dla ludzi Graniczne dopuszczalne prądy i napięcia rażeniowe dla zwierząt hodowlanych Aparaty warunkujące działanie ochrony przeciwporażeniowej dodatkowej Wyjaśnienia ogólne Łączniki ręczne Łączniki wtykowe Łączniki samoczynne Klasyfikacja Wyłączniki... 68

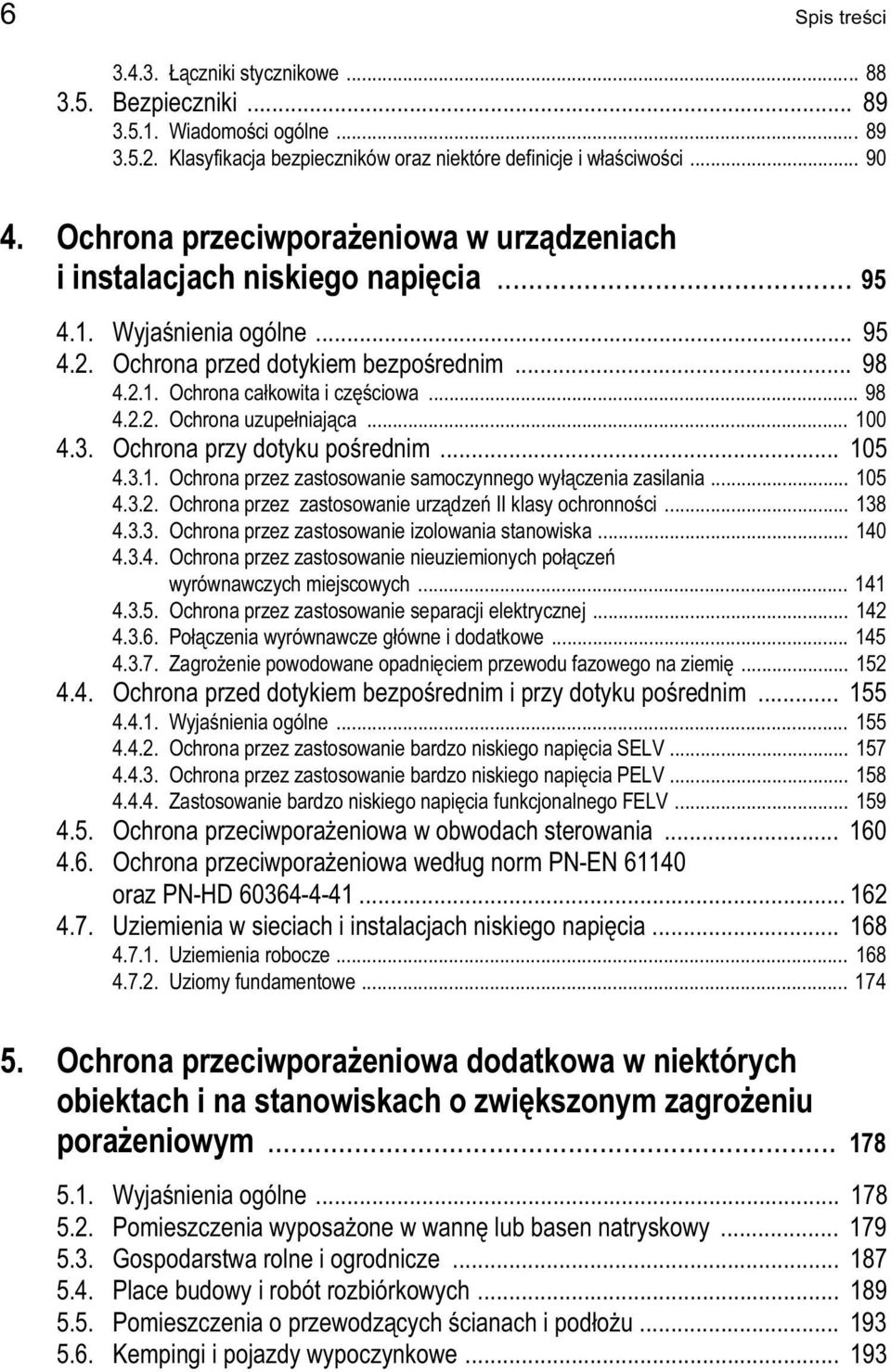

5 6 Spis treści Łączniki stycznikowe Bezpieczniki Wiadomości ogólne Klasyfikacja bezpieczników oraz niektóre definicje i właściwości Ochrona przeciwporażeniowa w urządzeniach i instalacjach niskiego napięcia Wyjaśnienia ogólne Ochrona przed dotykiem bezpośrednim Ochrona całkowita i częściowa Ochrona uzupełniająca Ochrona przy dotyku pośrednim Ochrona przez zastosowanie samoczynnego wyłączenia zasilania Ochrona przez zastosowanie urządzeń II klasy ochronności Ochrona przez zastosowanie izolowania stanowiska Ochrona przez zastosowanie nieuziemionych połączeń wyrównawczych miejscowych Ochrona przez zastosowanie separacji elektrycznej Połączenia wyrównawcze główne i dodatkowe Zagrożenie powodowane opadnięciem przewodu fazowego na ziemię Ochrona przed dotykiem bezpośrednim i przy dotyku pośrednim Wyjaśnienia ogólne Ochrona przez zastosowanie bardzo niskiego napięcia SELV Ochrona przez zastosowanie bardzo niskiego napięcia PELV Zastosowanie bardzo niskiego napięcia funkcjonalnego FELV Ochrona przeciwporażeniowa w obwodach sterowania Ochrona przeciwporażeniowa według norm PN-EN oraz PN-HD Uziemienia w sieciach i instalacjach niskiego napięcia Uziemienia robocze Uziomy fundamentowe Ochrona przeciwporażeniowa dodatkowa w niektórych obiektach i na stanowiskach o zwiększonym zagrożeniu porażeniowym Wyjaśnienia ogólne Pomieszczenia wyposażone w wannę lub basen natryskowy Gospodarstwa rolne i ogrodnicze Place budowy i robót rozbiórkowych Pomieszczenia o przewodzących ścianach i podłożu Kempingi i pojazdy wypoczynkowe

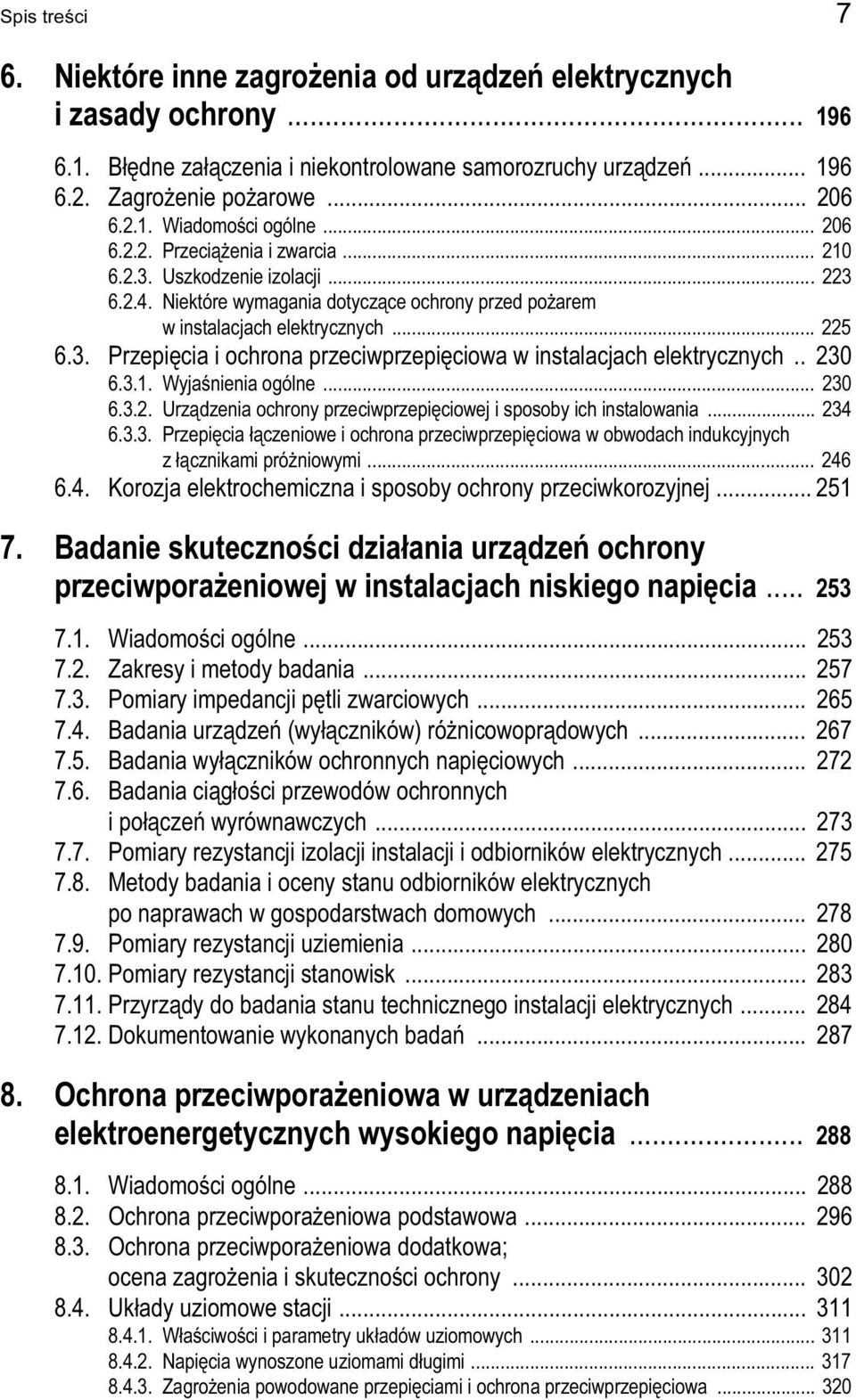

6 Spis treści 7 6. Niektóre inne zagrożenia od urządzeń elektrycznych i zasady ochrony Błędne załączenia i niekontrolowane samorozruchy urządzeń Zagrożenie pożarowe Wiadomości ogólne Przeciążenia i zwarcia Uszkodzenie izolacji Niektóre wymagania dotyczące ochrony przed pożarem w instalacjach elektrycznych Przepięcia i ochrona przeciwprzepięciowa w instalacjach elektrycznych Wyjaśnienia ogólne Urządzenia ochrony przeciwprzepięciowej i sposoby ich instalowania Przepięcia łączeniowe i ochrona przeciwprzepięciowa w obwodach indukcyjnych z łącznikami próżniowymi Korozja elektrochemiczna i sposoby ochrony przeciwkorozyjnej Badanie skuteczności działania urządzeń ochrony przeciwporażeniowej w instalacjach niskiego napięcia Wiadomości ogólne Zakresy i metody badania Pomiary impedancji pętli zwarciowych Badania urządzeń (wyłączników) różnicowoprądowych Badania wyłączników ochronnych napięciowych Badania ciągłości przewodów ochronnych i połączeń wyrównawczych Pomiary rezystancji izolacji instalacji i odbiorników elektrycznych Metody badania i oceny stanu odbiorników elektrycznych po naprawach w gospodarstwach domowych Pomiary rezystancji uziemienia Pomiary rezystancji stanowisk Przyrządy do badania stanu technicznego instalacji elektrycznych Dokumentowanie wykonanych badań Ochrona przeciwporażeniowa w urządzeniach elektroenergetycznych wysokiego napięcia Wiadomości ogólne Ochrona przeciwporażeniowa podstawowa Ochrona przeciwporażeniowa dodatkowa; ocena zagrożenia i skuteczności ochrony Układy uziomowe stacji Właściwości i parametry układów uziomowych Napięcia wynoszone uziomami długimi Zagrożenia powodowane przepięciami i ochrona przeciwprzepięciowa

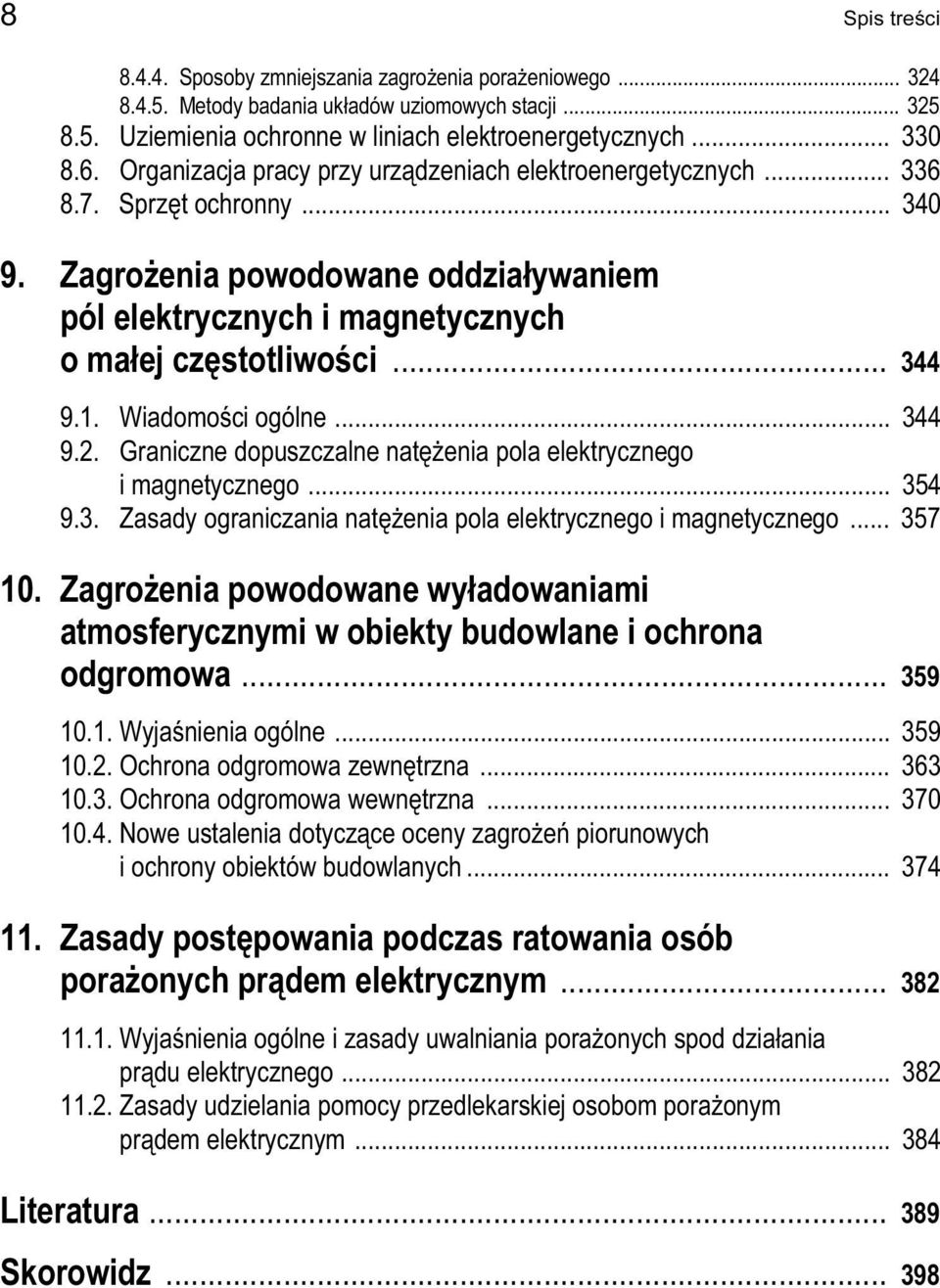

7 8 Spis treści Sposoby zmniejszania zagrożenia porażeniowego Metody badania układów uziomowych stacji Uziemienia ochronne w liniach elektroenergetycznych Organizacja pracy przy urządzeniach elektroenergetycznych Sprzęt ochronny Zagrożenia powodowane oddziaływaniem pól elektrycznych i magnetycznych o małej częstotliwości Wiadomości ogólne Graniczne dopuszczalne natężenia pola elektrycznego i magnetycznego Zasady ograniczania natężenia pola elektrycznego i magnetycznego Zagrożenia powodowane wyładowaniami atmosferycznymi w obiekty budowlane i ochrona odgromowa Wyjaśnienia ogólne Ochrona odgromowa zewnętrzna Ochrona odgromowa wewnętrzna Nowe ustalenia dotyczące oceny zagrożeń piorunowych i ochrony obiektów budowlanych Zasady postępowania podczas ratowania osób porażonych prądem elektrycznym Wyjaśnienia ogólne i zasady uwalniania porażonych spod działania prądu elektrycznego Zasady udzielania pomocy przedlekarskiej osobom porażonym prądem elektrycznym Literatura Skorowidz

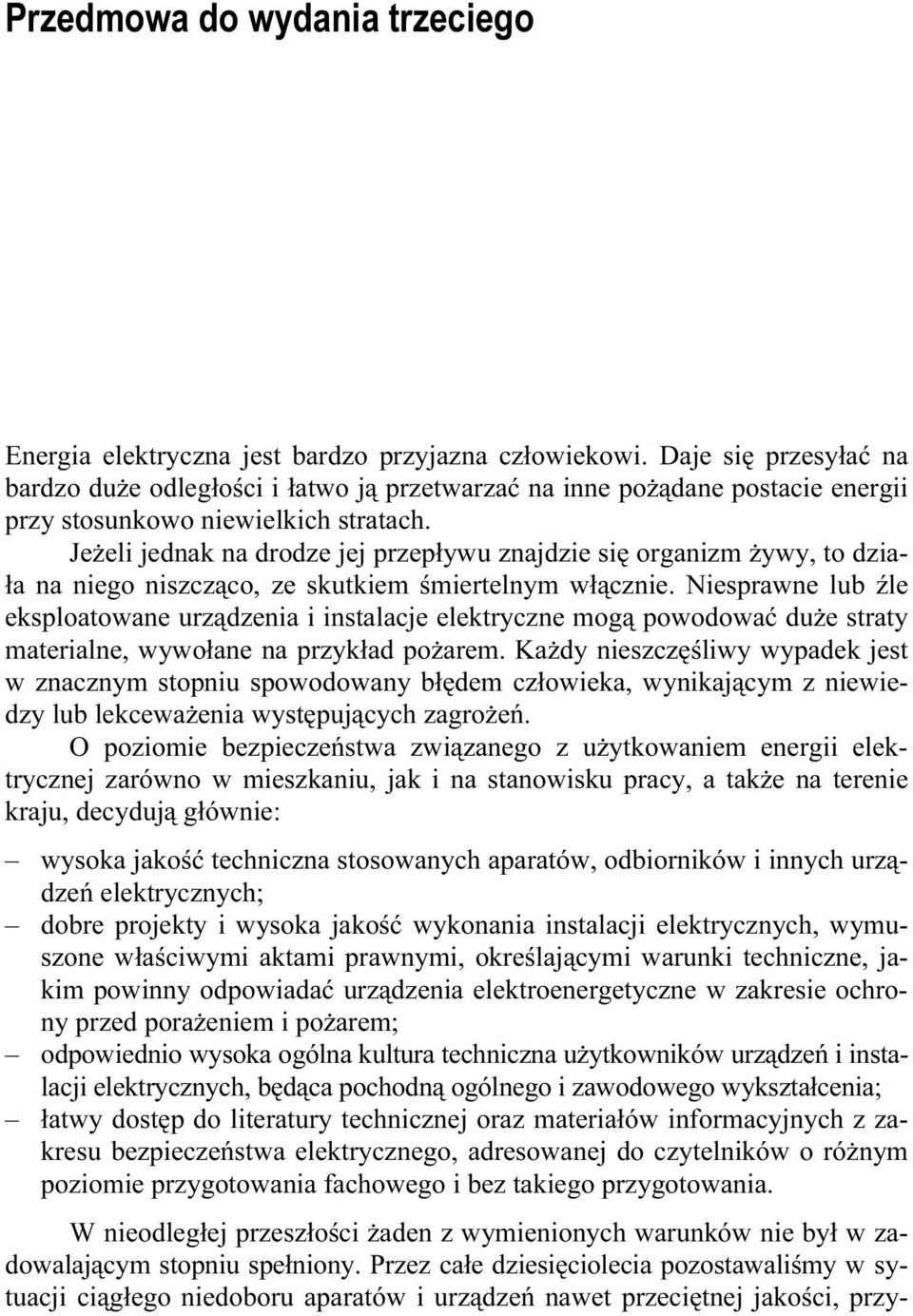

8 Przedmowa do wydania trzeciego 9 Przedmowa do wydania trzeciego Energia elektryczna jest bardzo przyjazna człowiekowi. Daje się przesyłać na bardzo duże odległości i łatwo ją przetwarzać na inne pożądane postacie energii przy stosunkowo niewielkich stratach. Jeżeli jednak na drodze jej przepływu znajdzie się organizm żywy, to działa na niego niszcząco, ze skutkiem śmiertelnym włącznie. Niesprawne lub źle eksploatowane urządzenia i instalacje elektryczne mogą powodować duże straty materialne, wywołane na przykład pożarem. Każdy nieszczęśliwy wypadek jest w znacznym stopniu spowodowany błędem człowieka, wynikającym z niewiedzy lub lekceważenia występujących zagrożeń. O poziomie bezpieczeństwa związanego z użytkowaniem energii elektrycznej zarówno w mieszkaniu, jak i na stanowisku pracy, a także na terenie kraju, decydują głównie: wysoka jakość techniczna stosowanych aparatów, odbiorników i innych urządzeń elektrycznych; dobre projekty i wysoka jakość wykonania instalacji elektrycznych, wymuszone właściwymi aktami prawnymi, określającymi warunki techniczne, jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przed porażeniem i pożarem; odpowiednio wysoka ogólna kultura techniczna użytkowników urządzeń i instalacji elektrycznych, będąca pochodną ogólnego i zawodowego wykształcenia; łatwy dostęp do literatury technicznej oraz materiałów informacyjnych z zakresu bezpieczeństwa elektrycznego, adresowanej do czytelników o różnym poziomie przygotowania fachowego i bez takiego przygotowania. W nieodległej przeszłości żaden z wymienionych warunków nie był w zadowalającym stopniu spełniony. Przez całe dziesięciolecia pozostawaliśmy w sytuacji ciągłego niedoboru aparatów i urządzeń nawet przeciętnej jakości, przy-

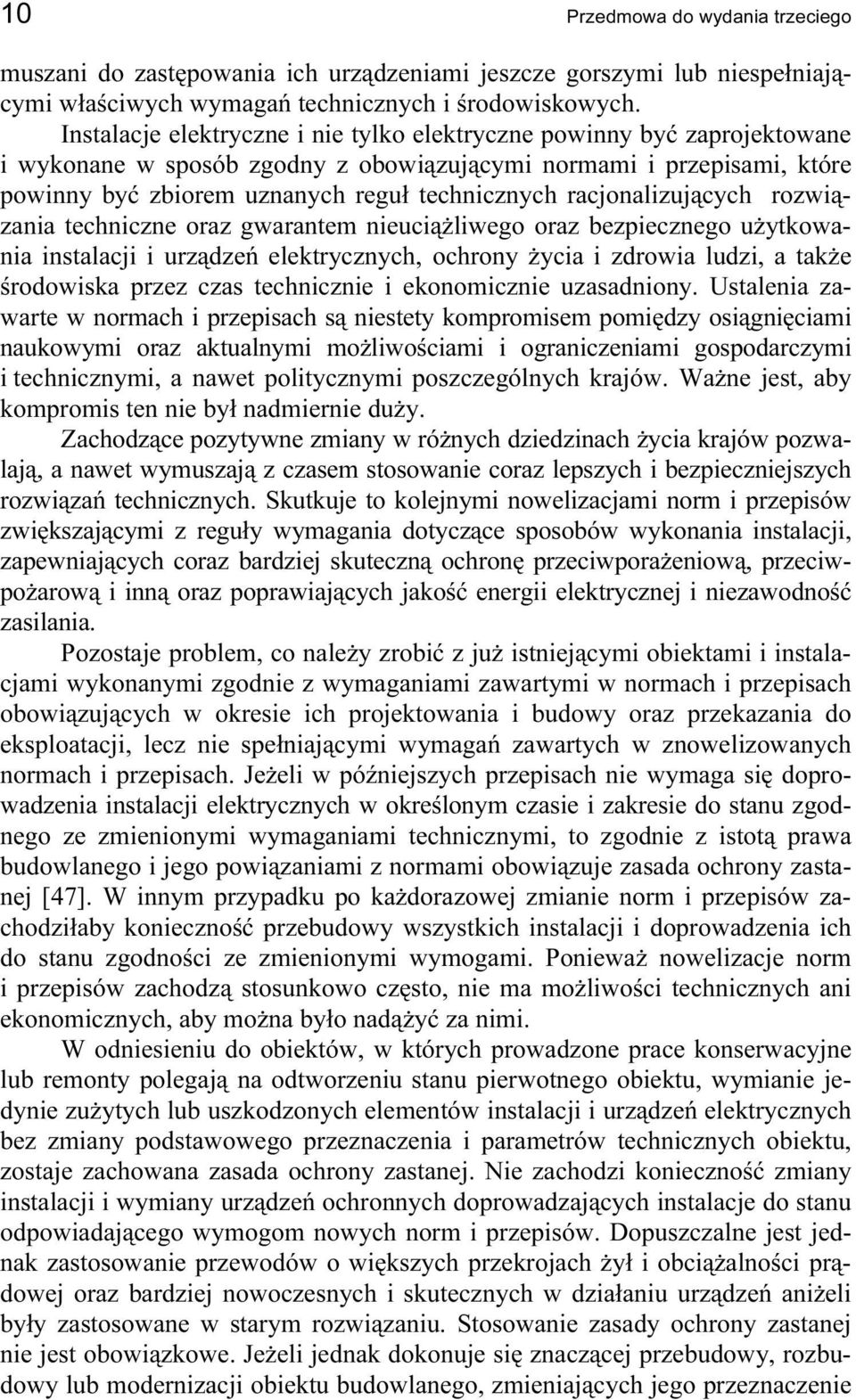

9 10 Przedmowa do wydania trzeciego muszani do zastępowania ich urządzeniami jeszcze gorszymi lub niespełniającymi właściwych wymagań technicznych i środowiskowych. Instalacje elektryczne i nie tylko elektryczne powinny być zaprojektowane i wykonane w sposób zgodny z obowiązującymi normami i przepisami, które powinny być zbiorem uznanych reguł technicznych racjonalizujących rozwiązania techniczne oraz gwarantem nieuciążliwego oraz bezpiecznego użytkowania instalacji i urządzeń elektrycznych, ochrony życia i zdrowia ludzi, a także środowiska przez czas technicznie i ekonomicznie uzasadniony. Ustalenia zawarte w normach i przepisach są niestety kompromisem pomiędzy osiągnięciami naukowymi oraz aktualnymi możliwościami i ograniczeniami gospodarczymi i technicznymi, a nawet politycznymi poszczególnych krajów. Ważne jest, aby kompromis ten nie był nadmiernie duży. Zachodzące pozytywne zmiany w różnych dziedzinach życia krajów pozwalają, a nawet wymuszają z czasem stosowanie coraz lepszych i bezpieczniejszych rozwiązań technicznych. Skutkuje to kolejnymi nowelizacjami norm i przepisów zwiększającymi z reguły wymagania dotyczące sposobów wykonania instalacji, zapewniających coraz bardziej skuteczną ochronę przeciwporażeniową, przeciwpożarową i inną oraz poprawiających jakość energii elektrycznej i niezawodność zasilania. Pozostaje problem, co należy zrobić z już istniejącymi obiektami i instalacjami wykonanymi zgodnie z wymaganiami zawartymi w normach i przepisach obowiązujących w okresie ich projektowania i budowy oraz przekazania do eksploatacji, lecz nie spełniającymi wymagań zawartych w znowelizowanych normach i przepisach. Jeżeli w późniejszych przepisach nie wymaga się doprowadzenia instalacji elektrycznych w określonym czasie i zakresie do stanu zgodnego ze zmienionymi wymaganiami technicznymi, to zgodnie z istotą prawa budowlanego i jego powiązaniami z normami obowiązuje zasada ochrony zastanej [47]. W innym przypadku po każdorazowej zmianie norm i przepisów zachodziłaby konieczność przebudowy wszystkich instalacji i doprowadzenia ich do stanu zgodności ze zmienionymi wymogami. Ponieważ nowelizacje norm i przepisów zachodzą stosunkowo często, nie ma możliwości technicznych ani ekonomicznych, aby można było nadążyć za nimi. W odniesieniu do obiektów, w których prowadzone prace konserwacyjne lub remonty polegają na odtworzeniu stanu pierwotnego obiektu, wymianie jedynie zużytych lub uszkodzonych elementów instalacji i urządzeń elektrycznych bez zmiany podstawowego przeznaczenia i parametrów technicznych obiektu, zostaje zachowana zasada ochrony zastanej. Nie zachodzi konieczność zmiany instalacji i wymiany urządzeń ochronnych doprowadzających instalacje do stanu odpowiadającego wymogom nowych norm i przepisów. Dopuszczalne jest jednak zastosowanie przewodów o większych przekrojach żył i obciążalności prądowej oraz bardziej nowoczesnych i skutecznych w działaniu urządzeń aniżeli były zastosowane w starym rozwiązaniu. Stosowanie zasady ochrony zastanej nie jest obowiązkowe. Jeżeli jednak dokonuje się znaczącej przebudowy, rozbudowy lub modernizacji obiektu budowlanego, zmieniających jego przeznaczenie

10 Przedmowa do wydania trzeciego 11 i parametry techniczne, to obiekt po przebudowie powinien spełniać wymogi zawarte w aktualnych normach i przepisach. Możliwość zastosowania zasady ochrony zastanej w odniesieniu do instalacji elektrycznych niskiego napięcia w obiektach nieprzemysłowych w Polsce nie powinna być nadużywana. Wynika to z faktu, że różnice w zakresie szeroko rozumianego bezpieczeństwa użytkowania między instalacjami elektrycznymi wykonanymi do połowy lat dziewięćdziesiątych XX w., zgodnie z obowiązującymi wówczas przepisami, oraz instalacjami wykonywanymi obecnie są nadmiernie duże. Mniej bezpieczne, bardziej uciążliwe i z dużymi ograniczeniami jest użytkowanie tych starszych instalacji. O nadmiernie dużym zacofaniu technicznym instalacji elektrycznych w budynkach wybudowanych do 1995 r. zadecydowały rozporządzenia różnych urzędujących wówczas ministrów, które stawały się przepisami budowy urządzeń elektrycznych, a które nawet w chwili ich ustanawiania były opóźnione o dziesięciolecia w stosunku do stanu wiedzy oraz przepisów i norm już obowiązujących w innych krajach, a różnice te narastały z upływem lat. Wymuszały one zwykle bardzo oszczędne wykonywanie instalacji elektrycznych. Stało się to przyczyną nadmiernie dużej liczby wypadków śmiertelnego porażenia ludzi prądem elektrycznym oraz pożarów budynków. Stan taki będzie utrzymywał się dopóty, dopóki nie przeprowadzi się gruntownej modernizacji instalacji elektrycznych w wielu tysiącach budynków oraz milionach mieszkań i zabudowań gospodarskich, przystosowującej je do współczesnych wymagań technicznych. Koszty takiej przebudowy są jednak olbrzymie, wielokrotnie przekraczające niewielkie korzyści osiągnięte przed laty. Wielu elektryków miało świadomość niedoskonałości polskich przepisów dotyczących warunków technicznych, jakim powinny odpowiadać instalacje elektryczne. Podejmowali więc w latach siedemdziesiątych i osiemdziesiątych XX w. próby przygotowania nowych norm i przepisów, które w zależności od wiedzy i kompetencji zespołów autorskich miały różną wartość merytoryczną. Nie stały się one jednak obowiązującymi aktami prawnymi. W końcu zrezygnowano z własnych opracowań i dokonano tłumaczenia angielskiej wersji raportu IEC 364 z lat osiemdziesiątych XX w., przy czym poszczególne rozdziały stawały się kolejnymi arkuszami normy PN-E Instalacje elektryczne w obiektach budowlanych. W innych krajach również korzystano z tego raportu IEC, lecz nie tłumaczono go dosłownie; powstały oryginalne prace, w których uwzględniono własne doświadczenia, tradycje i słownictwo techniczne. Głównym mankamentem normy PN-E było jednak to, że nie była wolna od błędów merytorycznych i redakcyjnych, wynikających z niedoskonałości oryginału i błędów tłumaczenia. W latach Polski Komitet Normalizacyjny dokonał zmiany symbolu i numeracji normy PN-E na PN-IEC z zachowaniem numeracji poszczególnych arkuszy. Ukazały się też nowe arkusze tej normy, a w niektórych starych dokonano korekt. Doświadczenie wykazuje, że proces powstawania nowych norm, w różnych dziedzinach techniki, trwa nieprzerwanie

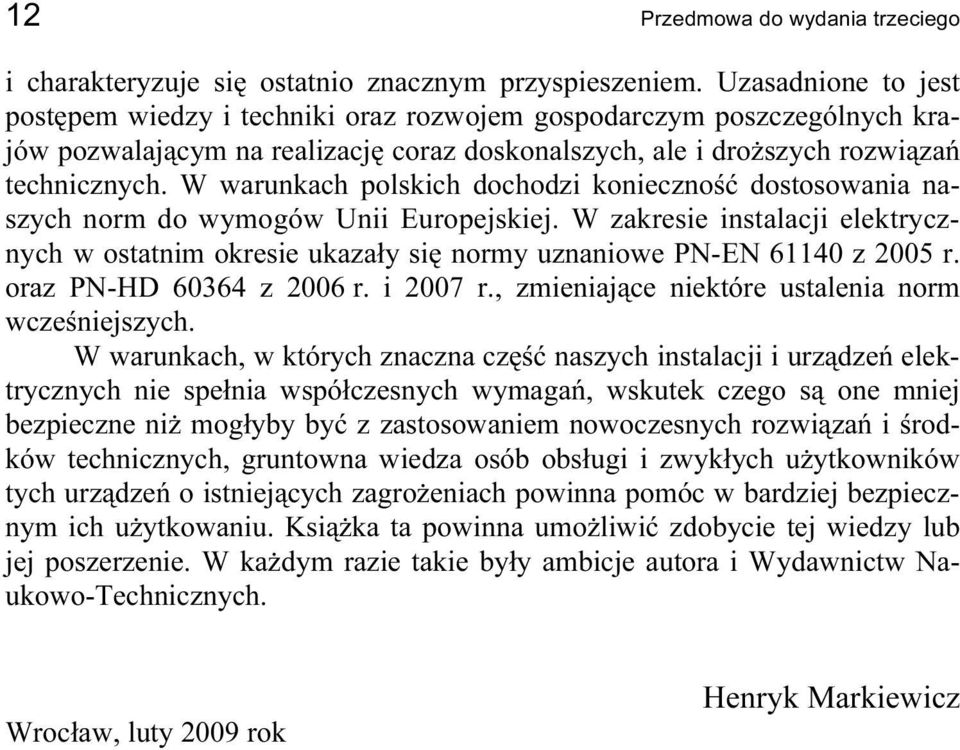

11 12 Przedmowa do wydania trzeciego i charakteryzuje się ostatnio znacznym przyspieszeniem. Uzasadnione to jest postępem wiedzy i techniki oraz rozwojem gospodarczym poszczególnych krajów pozwalającym na realizację coraz doskonalszych, ale i droższych rozwiązań technicznych. W warunkach polskich dochodzi konieczność dostosowania naszych norm do wymogów Unii Europejskiej. W zakresie instalacji elektrycznych w ostatnim okresie ukazały się normy uznaniowe PN-EN z 2005 r. oraz PN-HD z 2006 r. i 2007 r., zmieniające niektóre ustalenia norm wcześniejszych. W warunkach, w których znaczna część naszych instalacji i urządzeń elektrycznych nie spełnia współczesnych wymagań, wskutek czego są one mniej bezpieczne niż mogłyby być z zastosowaniem nowoczesnych rozwiązań i środków technicznych, gruntowna wiedza osób obsługi i zwykłych użytkowników tych urządzeń o istniejących zagrożeniach powinna pomóc w bardziej bezpiecznym ich użytkowaniu. Książka ta powinna umożliwić zdobycie tej wiedzy lub jej poszerzenie. W każdym razie takie były ambicje autora i Wydawnictw Naukowo-Technicznych. Wrocław, luty 2009 rok Henryk Markiewicz

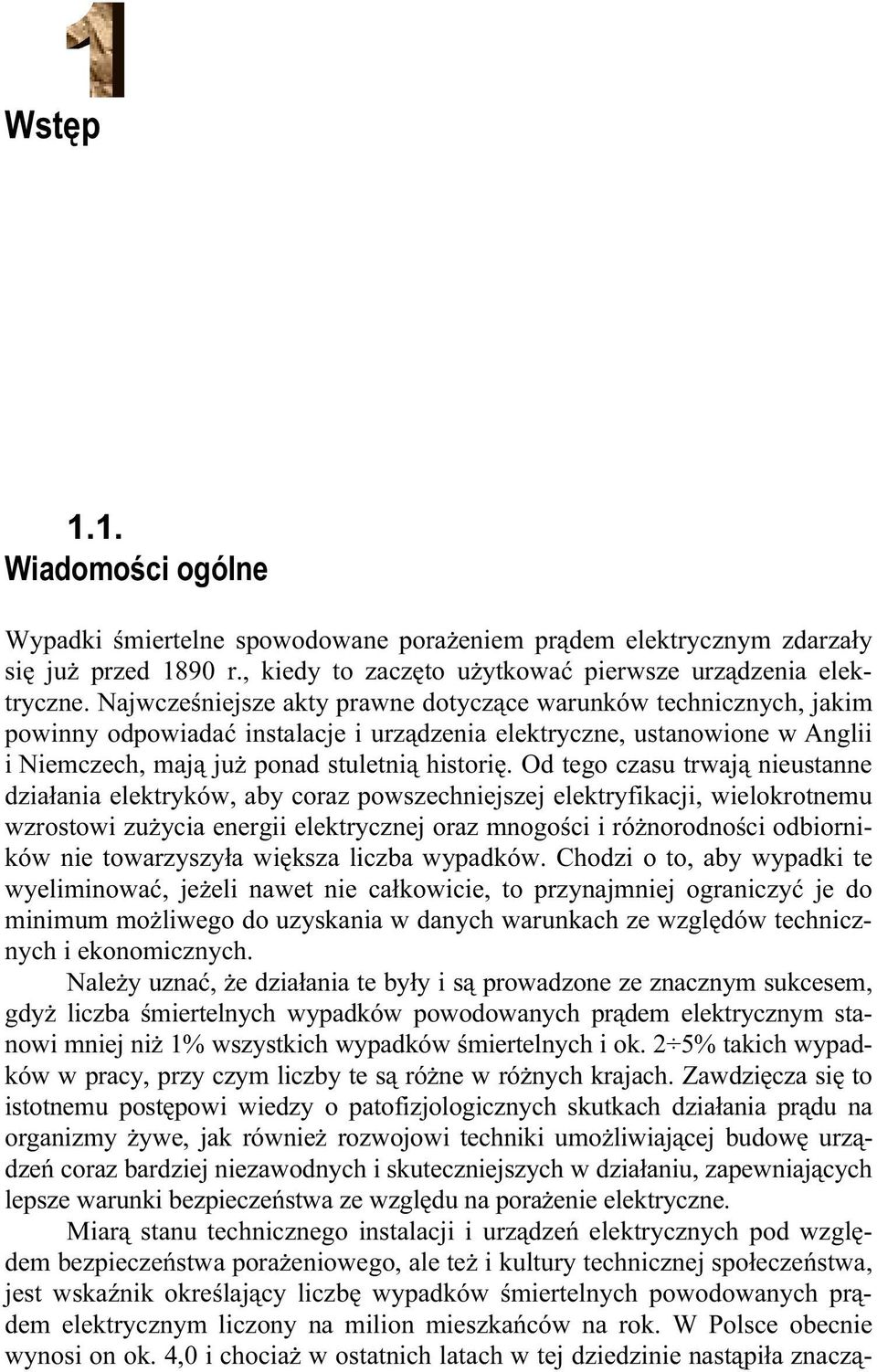

12 Wstęp 1.1. Wiadomości ogólne Wypadki śmiertelne spowodowane porażeniem prądem elektrycznym zdarzały się już przed 1890 r., kiedy to zaczęto użytkować pierwsze urządzenia elektryczne. Najwcześniejsze akty prawne dotyczące warunków technicznych, jakim powinny odpowiadać instalacje i urządzenia elektryczne, ustanowione w Anglii i Niemczech, mają już ponad stuletnią historię. Od tego czasu trwają nieustanne działania elektryków, aby coraz powszechniejszej elektryfikacji, wielokrotnemu wzrostowi zużycia energii elektrycznej oraz mnogości i różnorodności odbiorników nie towarzyszyła większa liczba wypadków. Chodzi o to, aby wypadki te wyeliminować, jeżeli nawet nie całkowicie, to przynajmniej ograniczyć je do minimum możliwego do uzyskania w danych warunkach ze względów technicznych i ekonomicznych. Należy uznać, że działania te były i są prowadzone ze znacznym sukcesem, gdyż liczba śmiertelnych wypadków powodowanych prądem elektrycznym stanowi mniej niż 1% wszystkich wypadków śmiertelnych i ok. 2 5% takich wypadków w pracy, przy czym liczby te są różne w różnych krajach. Zawdzięcza się to istotnemu postępowi wiedzy o patofizjologicznych skutkach działania prądu na organizmy żywe, jak również rozwojowi techniki umożliwiającej budowę urządzeń coraz bardziej niezawodnych i skuteczniejszych w działaniu, zapewniających lepsze warunki bezpieczeństwa ze względu na porażenie elektryczne. Miarą stanu technicznego instalacji i urządzeń elektrycznych pod względem bezpieczeństwa porażeniowego, ale też i kultury technicznej społeczeństwa, jest wskaźnik określający liczbę wypadków śmiertelnych powodowanych prądem elektrycznym liczony na milion mieszkańców na rok. W Polsce obecnie wynosi on ok. 4,0 i chociaż w ostatnich latach w tej dziedzinie nastąpiła znaczą-

13 14 1. Wstęp ca poprawa bezpieczeństwa, to jednak wskaźnik wypadkowości jest nadal bardzo duży, kilkakrotnie większy niż w innych krajach. W najbardziej uprzemysłowionych państwach europejskich wskaźnik ten wynosi 1,1 2,0. Porównanie to jest szczególnie niekorzystne, jeśli się uwzględni, że zużycie energii elektrycznej na jednego mieszkańca na rok w Polsce jest 2 5 razy mniejsze niż np. w Niemczech, Francji lub krajach skandynawskich. W Stanach Zjednoczonych liczba śmiertelnych wypadków porażenia prądem wynosi rocznie ok osób. Rys Liczba wypadków śmiertelnych wskutek porażenia prądem elektrycznym w Polsce (1), w Niemczech (2) oraz w Austrii (3), wg [7, 8, 12, 38] linie ciągłe całkowita liczba wypadków, linia kreskowa wypadki przy niskim napięciu Bardzo dokładne informacje można znaleźć w danych statystycznych dotyczących śmiertelnych wypadków powodowanych prądem elektrycznym przez blisko pięćdziesiąt lat w Niemczech oraz Austrii (rys. 1.1). W latach liczba wypadków śmiertelnych w Niemczech wynosiła rocznie; brak jest istotnych różnic w liczbie wypadków w poszczególnych latach. Nie oznacza to jednak, że w tym okresie nie dokonał się żaden postęp w ograniczeniu niebezpieczeństwa porażeniowego, tym bardziej, że wówczas nastąpił wielokrotny wzrost zużycia energii elektrycznej oraz zwiększenie liczby i różnorodności odbiorników. Istotna poprawa warunków bezpieczeństwa ze względu na porażenie elektryczne w Niemczech nastąpiła po 1975 r., w którym zanotowano jeszcze 220

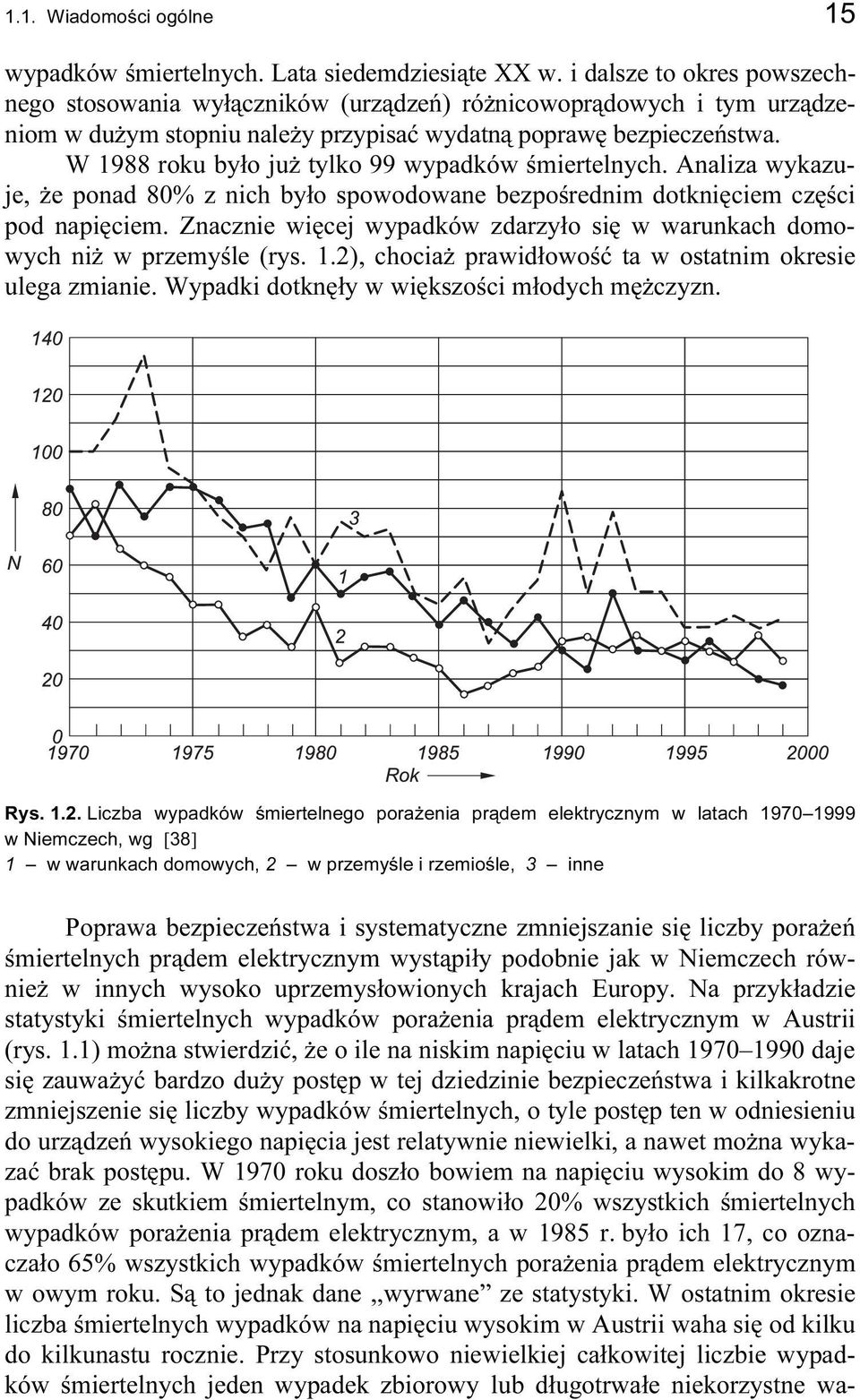

14 1.1. Wiadomości ogólne 15 wypadków śmiertelnych. Lata siedemdziesiąte XX w. i dalsze to okres powszechnego stosowania wyłączników (urządzeń) różnicowoprądowych i tym urządzeniom w dużym stopniu należy przypisać wydatną poprawę bezpieczeństwa. W 1988 roku było już tylko 99 wypadków śmiertelnych. Analiza wykazuje, że ponad 80% z nich było spowodowane bezpośrednim dotknięciem części pod napięciem. Znacznie więcej wypadków zdarzyło się w warunkach domowych niż w przemyśle (rys. 1.2), chociaż prawidłowość ta w ostatnim okresie ulega zmianie. Wypadki dotknęły w większości młodych mężczyzn. Rys Liczba wypadków śmiertelnego porażenia prądem elektrycznym w latach w Niemczech, wg [38] 1 w warunkach domowych, 2 w przemyśle i rzemiośle, 3 inne Poprawa bezpieczeństwa i systematyczne zmniejszanie się liczby porażeń śmiertelnych prądem elektrycznym wystąpiły podobnie jak w Niemczech również w innych wysoko uprzemysłowionych krajach Europy. Na przykładzie statystyki śmiertelnych wypadków porażenia prądem elektrycznym w Austrii (rys. 1.1) można stwierdzić, że o ile na niskim napięciu w latach daje się zauważyć bardzo duży postęp w tej dziedzinie bezpieczeństwa i kilkakrotne zmniejszenie się liczby wypadków śmiertelnych, o tyle postęp ten w odniesieniu do urządzeń wysokiego napięcia jest relatywnie niewielki, a nawet można wykazać brak postępu. W 1970 roku doszło bowiem na napięciu wysokim do 8 wypadków ze skutkiem śmiertelnym, co stanowiło 20% wszystkich śmiertelnych wypadków porażenia prądem elektrycznym, a w 1985 r. było ich 17, co oznaczało 65% wszystkich wypadków śmiertelnych porażenia prądem elektrycznym w owym roku. Są to jednak dane,,wyrwane ze statystyki. W ostatnim okresie liczba śmiertelnych wypadków na napięciu wysokim w Austrii waha się od kilku do kilkunastu rocznie. Przy stosunkowo niewielkiej całkowitej liczbie wypadków śmiertelnych jeden wypadek zbiorowy lub długotrwałe niekorzystne wa-

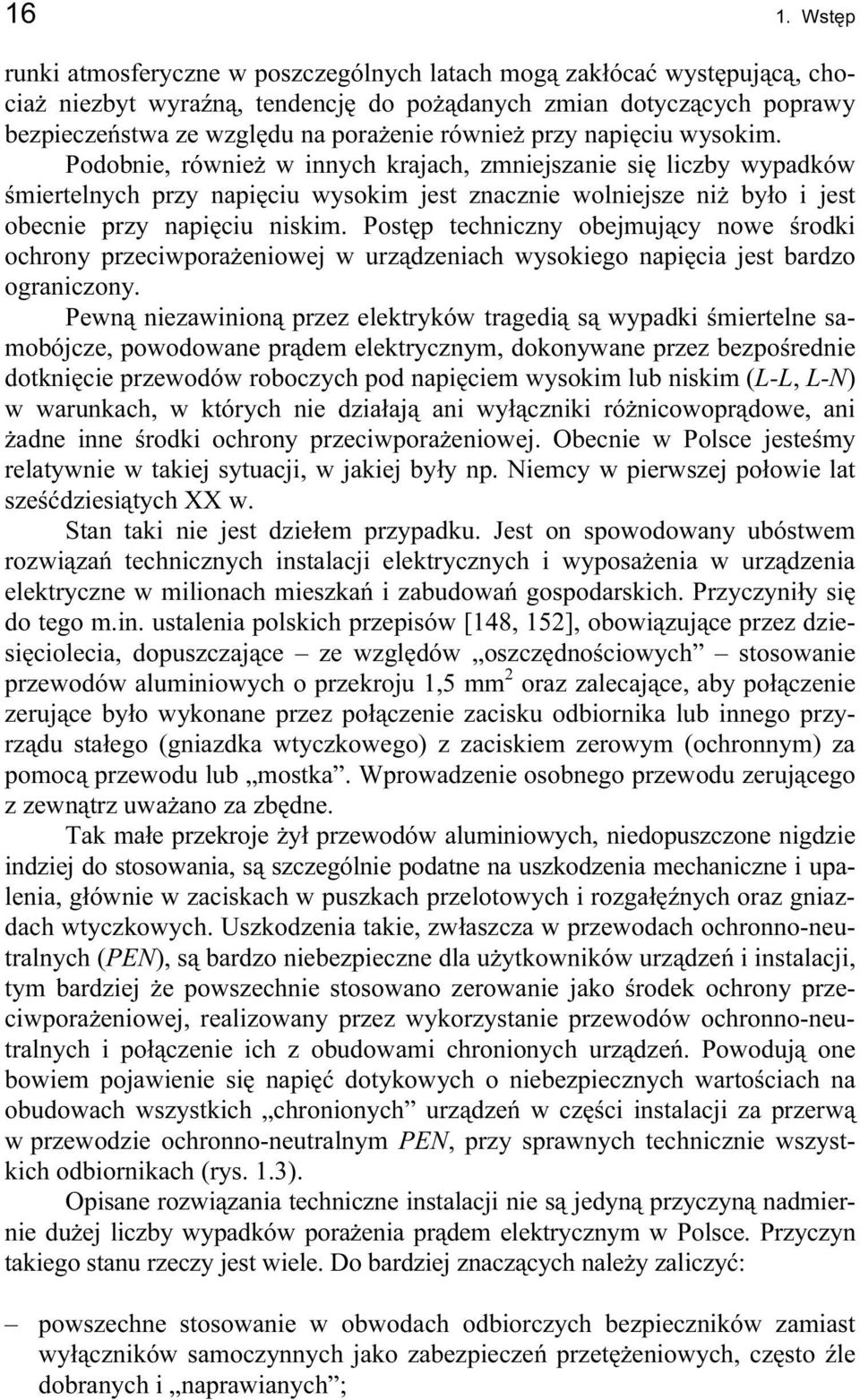

15 16 1. Wstęp runki atmosferyczne w poszczególnych latach mogą zakłócać występującą, chociaż niezbyt wyraźną, tendencję do pożądanych zmian dotyczących poprawy bezpieczeństwa ze względu na porażenie również przy napięciu wysokim. Podobnie, również w innych krajach, zmniejszanie się liczby wypadków śmiertelnych przy napięciu wysokim jest znacznie wolniejsze niż było i jest obecnie przy napięciu niskim. Postęp techniczny obejmujący nowe środki ochrony przeciwporażeniowej w urządzeniach wysokiego napięcia jest bardzo ograniczony. Pewną niezawinioną przez elektryków tragedią są wypadki śmiertelne samobójcze, powodowane prądem elektrycznym, dokonywane przez bezpośrednie dotknięcie przewodów roboczych pod napięciem wysokim lub niskim (L-L, L-N) w warunkach, w których nie działają ani wyłączniki różnicowoprądowe, ani żadne inne środki ochrony przeciwporażeniowej. Obecnie w Polsce jesteśmy relatywnie w takiej sytuacji, w jakiej były np. Niemcy w pierwszej połowie lat sześćdziesiątych XX w. Stan taki nie jest dziełem przypadku. Jest on spowodowany ubóstwem rozwiązań technicznych instalacji elektrycznych i wyposażenia w urządzenia elektryczne w milionach mieszkań i zabudowań gospodarskich. Przyczyniły się do tego m.in. ustalenia polskich przepisów [148, 152], obowiązujące przez dziesięciolecia, dopuszczające ze względów oszczędnościowych stosowanie przewodów aluminiowych o przekroju 1,5 mm 2 oraz zalecające, aby połączenie zerujące było wykonane przez połączenie zacisku odbiornika lub innego przyrządu stałego (gniazdka wtyczkowego) z zaciskiem zerowym (ochronnym) za pomocą przewodu lub mostka. Wprowadzenie osobnego przewodu zerującego z zewnątrz uważano za zbędne. Tak małe przekroje żył przewodów aluminiowych, niedopuszczone nigdzie indziej do stosowania, są szczególnie podatne na uszkodzenia mechaniczne i upalenia, głównie w zaciskach w puszkach przelotowych i rozgałęźnych oraz gniazdach wtyczkowych. Uszkodzenia takie, zwłaszcza w przewodach ochronno-neutralnych (PEN), są bardzo niebezpieczne dla użytkowników urządzeń i instalacji, tym bardziej że powszechnie stosowano zerowanie jako środek ochrony przeciwporażeniowej, realizowany przez wykorzystanie przewodów ochronno-neutralnych i połączenie ich z obudowami chronionych urządzeń. Powodują one bowiem pojawienie się napięć dotykowych o niebezpiecznych wartościach na obudowach wszystkich chronionych urządzeń w części instalacji za przerwą w przewodzie ochronno-neutralnym PEN, przy sprawnych technicznie wszystkich odbiornikach (rys. 1.3). Opisane rozwiązania techniczne instalacji nie są jedyną przyczyną nadmiernie dużej liczby wypadków porażenia prądem elektrycznym w Polsce. Przyczyn takiego stanu rzeczy jest wiele. Do bardziej znaczących należy zaliczyć: powszechne stosowanie w obwodach odbiorczych bezpieczników zamiast wyłączników samoczynnych jako zabezpieczeń przetężeniowych, często źle dobranych i naprawianych ;

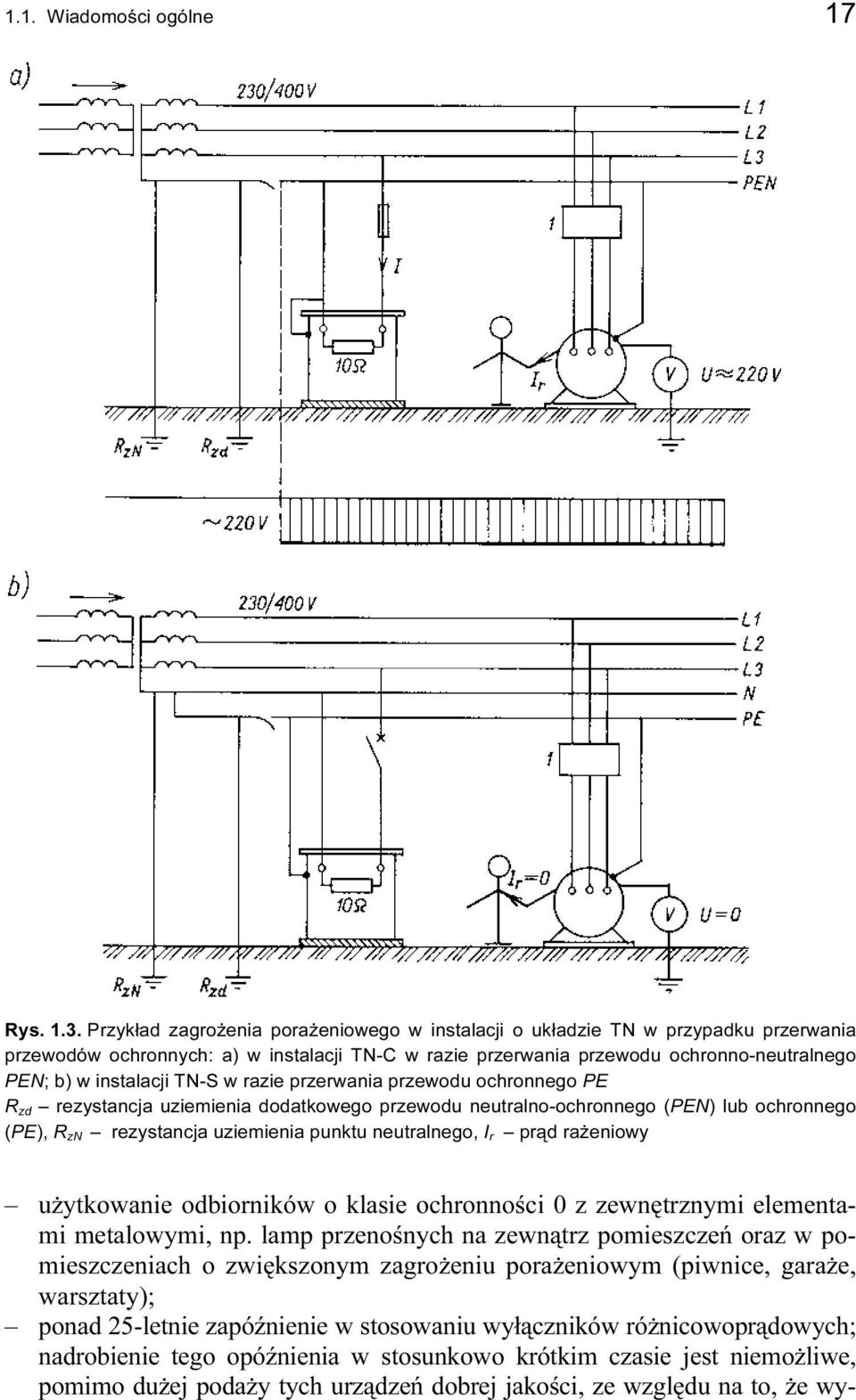

16 1.1. Wiadomości ogólne 17 Rys Przykład zagrożenia porażeniowego w instalacji o układzie TN w przypadku przerwania przewodów ochronnych: a) w instalacji TN-C w razie przerwania przewodu ochronno-neutralnego PEN; b) w instalacji TN-S w razie przerwania przewodu ochronnego PE R zd rezystancja uziemienia dodatkowego przewodu neutralno-ochronnego (PEN) lub ochronnego (PE), R zn rezystancja uziemienia punktu neutralnego, I r prąd rażeniowy użytkowanie odbiorników o klasie ochronności 0 z zewnętrznymi elementami metalowymi, np. lamp przenośnych na zewnątrz pomieszczeń oraz w pomieszczeniach o zwiększonym zagrożeniu porażeniowym (piwnice, garaże, warsztaty); ponad 25-letnie zapóźnienie w stosowaniu wyłączników różnicowoprądowych; nadrobienie tego opóźnienia w stosunkowo krótkim czasie jest niemożliwe, pomimo dużej podaży tych urządzeń dobrej jakości, ze względu na to, że wy-

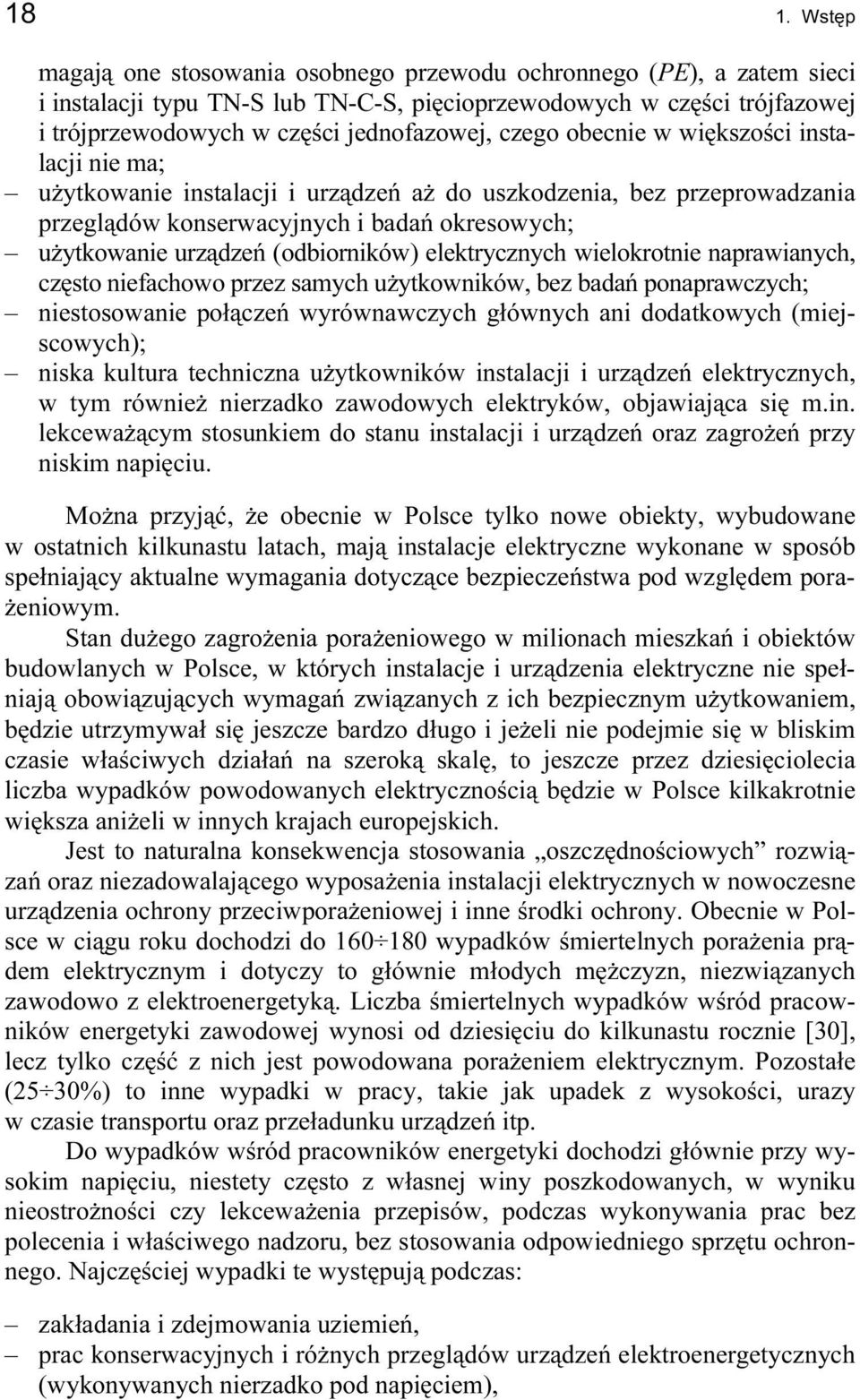

17 18 1. Wstęp magają one stosowania osobnego przewodu ochronnego (PE), a zatem sieci i instalacji typu TN-S lub TN-C-S, pięcioprzewodowych w części trójfazowej i trójprzewodowych w części jednofazowej, czego obecnie w większości instalacji nie ma; użytkowanie instalacji i urządzeń aż do uszkodzenia, bez przeprowadzania przeglądów konserwacyjnych i badań okresowych; użytkowanie urządzeń (odbiorników) elektrycznych wielokrotnie naprawianych, często niefachowo przez samych użytkowników, bez badań ponaprawczych; niestosowanie połączeń wyrównawczych głównych ani dodatkowych (miejscowych); niska kultura techniczna użytkowników instalacji i urządzeń elektrycznych, w tym również nierzadko zawodowych elektryków, objawiająca się m.in. lekceważącym stosunkiem do stanu instalacji i urządzeń oraz zagrożeń przy niskim napięciu. Można przyjąć, że obecnie w Polsce tylko nowe obiekty, wybudowane w ostatnich kilkunastu latach, mają instalacje elektryczne wykonane w sposób spełniający aktualne wymagania dotyczące bezpieczeństwa pod względem porażeniowym. Stan dużego zagrożenia porażeniowego w milionach mieszkań i obiektów budowlanych w Polsce, w których instalacje i urządzenia elektryczne nie spełniają obowiązujących wymagań związanych z ich bezpiecznym użytkowaniem, będzie utrzymywał się jeszcze bardzo długo i jeżeli nie podejmie się w bliskim czasie właściwych działań na szeroką skalę, to jeszcze przez dziesięciolecia liczba wypadków powodowanych elektrycznością będzie w Polsce kilkakrotnie większa aniżeli w innych krajach europejskich. Jest to naturalna konsekwencja stosowania oszczędnościowych rozwiązań oraz niezadowalającego wyposażenia instalacji elektrycznych w nowoczesne urządzenia ochrony przeciwporażeniowej i inne środki ochrony. Obecnie w Polsce w ciągu roku dochodzi do wypadków śmiertelnych porażenia prądem elektrycznym i dotyczy to głównie młodych mężczyzn, niezwiązanych zawodowo z elektroenergetyką. Liczba śmiertelnych wypadków wśród pracowników energetyki zawodowej wynosi od dziesięciu do kilkunastu rocznie [30], lecz tylko część z nich jest powodowana porażeniem elektrycznym. Pozostałe (25 30%) to inne wypadki w pracy, takie jak upadek z wysokości, urazy w czasie transportu oraz przeładunku urządzeń itp. Do wypadków wśród pracowników energetyki dochodzi głównie przy wysokim napięciu, niestety często z własnej winy poszkodowanych, w wyniku nieostrożności czy lekceważenia przepisów, podczas wykonywania prac bez polecenia i właściwego nadzoru, bez stosowania odpowiedniego sprzętu ochronnego. Najczęściej wypadki te występują podczas: zakładania i zdejmowania uziemień, prac konserwacyjnych i różnych przeglądów urządzeń elektroenergetycznych (wykonywanych nierzadko pod napięciem),

18 1.2. Definicje pojęć dotyczących ochrony przeciwporażeniowej czynności łączeniowych; na ogół ulegają im pracownicy pogotowia elektrycznego i elektromonterzy. Aby można było podjąć skuteczne działania mające na celu poprawę warunków bezpieczeństwa pod względem porażenia prądem elektrycznym, potrzebne są nie tylko odpowiednie środki materialne, lecz także wiedza o występowaniu nadmiernego zagrożenia i sposobach jego zmniejszenia. W wielu bowiem przypadkach nawet stosunkowo małe koszty związane z wymianą niektórych urządzeń lub uzupełnieniem fragmentów instalacji elektrycznej mogą w istotny sposób poprawić warunki bezpieczeństwa. W Polsce wybucha corocznie wiele tysięcy pożarów mieszkań i całych obiektów budowlanych, często o bezcennej wartości, przy czym znaczna ich część jest przypisywana, nie zawsze zresztą słusznie, wadom instalacji i urządzeń elektrycznych. Udział ten jest znacznie większy niż w innych krajach Europy. Można przypuszczać, że Polska ma już za sobą burzliwą dyskusję nad niedoskonałościami normy PN-IEC 60364, wcześniej PN-E Właściwie to przetrwała ona próbę czasu, a mądre jej stosowanie miało zapewne znaczący wpływ na poprawę bezpieczeństwa porażeniowego i zmniejszenie liczby wypadków śmiertelnych powodowanych prądem elektrycznym oraz zmniejszenie liczby pożarów związanych z użytkowaniem urządzeń elektrycznych niskiego napięcia, podobnie jak to miało miejsce w przeszłości w innych krajach Definicje pojęć dotyczących ochrony przeciwporażeniowej, instalacji i urządzeń elektrycznych Definicje pojęć dotyczących ochrony przeciwporażeniowej... W technice ochrony przeciwporażeniowej, podobnie jak i w innych dziedzinach techniki (i nie tylko techniki), bardzo ważne jest dokładne zdefiniowanie pojęć stosowanych w literaturze przedmiotu oraz w codziennej praktyce w taki sposób, aby każdy posługujący się tymi określeniami rozumiał je dokładnie tak samo. Polskie słownictwo techniczne związane z elektroenergetyką, w tym również definicje pojęć stosowanych w technice ochrony przeciwporażeniowej, było bardzo dobrze opracowane. Definicje te tworzyli ludzie, którzy byli wybitnymi specjalistami i jednocześnie dobrymi humanistami. W ostatnich latach w elektrotechnice następowało przyspieszone wprowadzanie nowych aktów prawnych, które charakteryzowały się m.in. tym, że pojawiły się w nich nie tyle nowe, co inaczej sformułowane określenia będące dosłownym tłumaczeniem, nie zawsze w pełni poprawnym, definicji podanych w języku angielskim, rzadziej niemieckim lub francuskim. Wiele z tych określeń jest mniej zrozumiałych i mniej precyzyjnych od dotychczas stosowanych w języku polskim. Określenia przytoczone poniżej i używane w tej książce zaczerpnięto z normy PN-91/E-05009/02 Instalacje elektryczne w obiektach budowlanych.

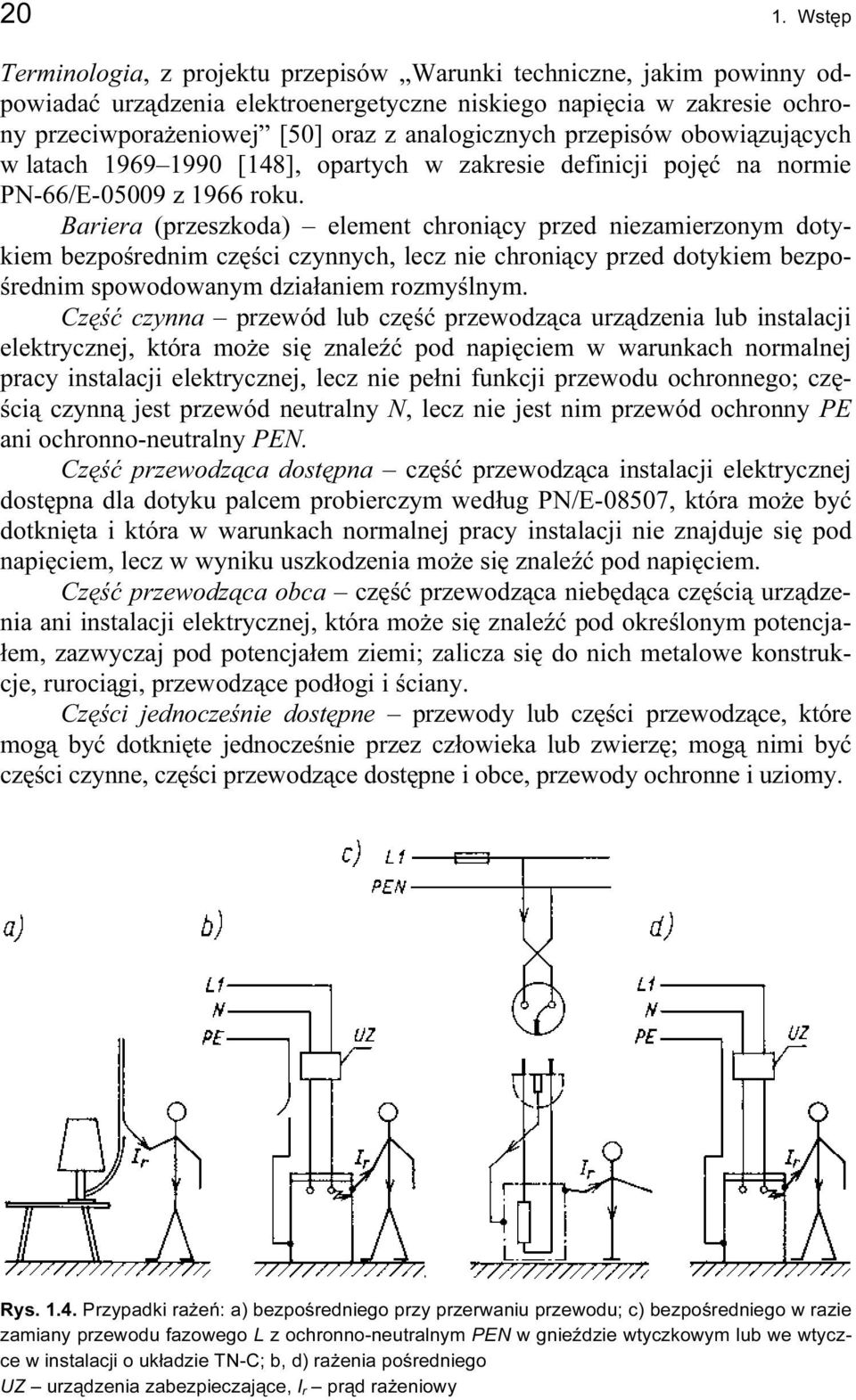

19 20 1. Wstęp Terminologia, z projektu przepisów Warunki techniczne, jakim powinny odpowiadać urządzenia elektroenergetyczne niskiego napięcia w zakresie ochrony przeciwporażeniowej [50] oraz z analogicznych przepisów obowiązujących w latach [148], opartych w zakresie definicji pojęć na normie PN-66/E z 1966 roku. Bariera (przeszkoda) element chroniący przed niezamierzonym dotykiem bezpośrednim części czynnych, lecz nie chroniący przed dotykiem bezpośrednim spowodowanym działaniem rozmyślnym. Część czynna przewód lub część przewodząca urządzenia lub instalacji elektrycznej, która może się znaleźć pod napięciem w warunkach normalnej pracy instalacji elektrycznej, lecz nie pełni funkcji przewodu ochronnego; częścią czynną jest przewód neutralny N, lecz nie jest nim przewód ochronny PE ani ochronno-neutralny PEN. Część przewodząca dostępna część przewodząca instalacji elektrycznej dostępna dla dotyku palcem probierczym według PN/E-08507, która może być dotknięta i która w warunkach normalnej pracy instalacji nie znajduje się pod napięciem, lecz w wyniku uszkodzenia może się znaleźć pod napięciem. Część przewodząca obca część przewodząca niebędąca częścią urządzenia ani instalacji elektrycznej, która może się znaleźć pod określonym potencjałem, zazwyczaj pod potencjałem ziemi; zalicza się do nich metalowe konstrukcje, rurociągi, przewodzące podłogi i ściany. Części jednocześnie dostępne przewody lub części przewodzące, które mogą być dotknięte jednocześnie przez człowieka lub zwierzę; mogą nimi być części czynne, części przewodzące dostępne i obce, przewody ochronne i uziomy. Rys Przypadki rażeń: a) bezpośredniego przy przerwaniu przewodu; c) bezpośredniego w razie zamiany przewodu fazowego L z ochronno-neutralnym PEN w gnieździe wtyczkowym lub we wtyczce w instalacji o układzie TN-C; b, d) rażenia pośredniego UZ urządzenia zabezpieczające, I r prąd rażeniowy

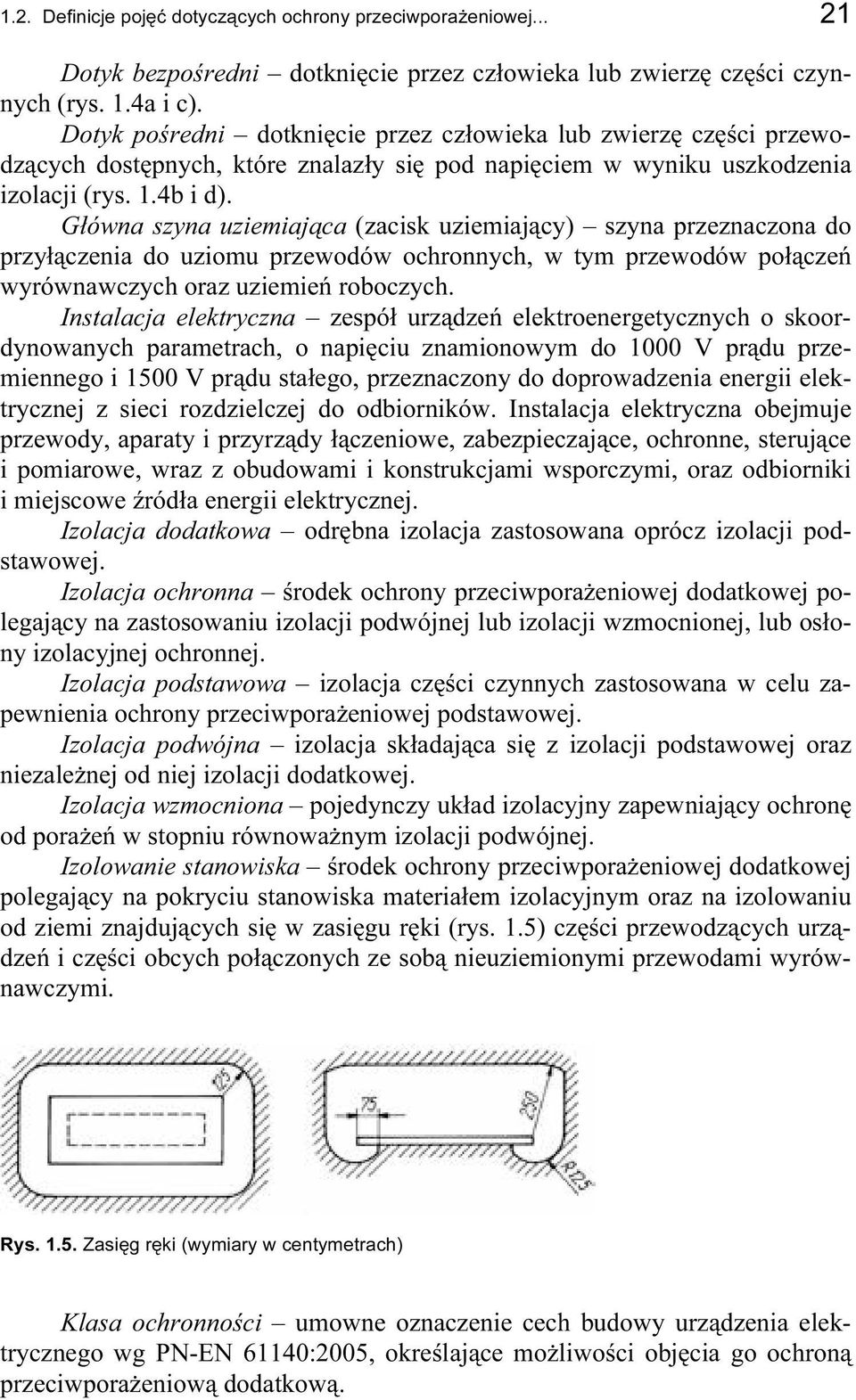

20 1.2. Definicje pojęć dotyczących ochrony przeciwporażeniowej Dotyk bezpośredni dotknięcie przez człowieka lub zwierzę części czynnych (rys. 1.4a i c). Dotyk pośredni dotknięcie przez człowieka lub zwierzę części przewodzących dostępnych, które znalazły się pod napięciem w wyniku uszkodzenia izolacji (rys. 1.4b i d). Główna szyna uziemiająca (zacisk uziemiający) szyna przeznaczona do przyłączenia do uziomu przewodów ochronnych, w tym przewodów połączeń wyrównawczych oraz uziemień roboczych. Instalacja elektryczna zespół urządzeń elektroenergetycznych o skoordynowanych parametrach, o napięciu znamionowym do 1000 V prądu przemiennego i 1500 V prądu stałego, przeznaczony do doprowadzenia energii elektrycznej z sieci rozdzielczej do odbiorników. Instalacja elektryczna obejmuje przewody, aparaty i przyrządy łączeniowe, zabezpieczające, ochronne, sterujące i pomiarowe, wraz z obudowami i konstrukcjami wsporczymi, oraz odbiorniki i miejscowe źródła energii elektrycznej. Izolacja dodatkowa odrębna izolacja zastosowana oprócz izolacji podstawowej. Izolacja ochronna środek ochrony przeciwporażeniowej dodatkowej polegający na zastosowaniu izolacji podwójnej lub izolacji wzmocnionej, lub osłony izolacyjnej ochronnej. Izolacja podstawowa izolacja części czynnych zastosowana w celu zapewnienia ochrony przeciwporażeniowej podstawowej. Izolacja podwójna izolacja składająca się z izolacji podstawowej oraz niezależnej od niej izolacji dodatkowej. Izolacja wzmocniona pojedynczy układ izolacyjny zapewniający ochronę od porażeń w stopniu równoważnym izolacji podwójnej. Izolowanie stanowiska środek ochrony przeciwporażeniowej dodatkowej polegający na pokryciu stanowiska materiałem izolacyjnym oraz na izolowaniu od ziemi znajdujących się w zasięgu ręki (rys. 1.5) części przewodzących urządzeń i części obcych połączonych ze sobą nieuziemionymi przewodami wyrównawczymi. Rys Zasięg ręki (wymiary w centymetrach) Klasa ochronności umowne oznaczenie cech budowy urządzenia elektrycznego wg PN-EN 61140:2005, określające możliwości objęcia go ochroną przeciwporażeniową dodatkową.

21 22 1. Wstęp Miejsce wydzielone dla celów elektroenergetycznych pomieszczenie, wydzielona część pomieszczenia albo ogrodzony teren, gdzie są eksploatowane urządzenia elektryczne dostępne tylko dla osób upoważnionych. Napięcie bardzo niskie (ELV ) napięcie przemienne sinusoidalne o wartości skutecznej nieprzekraczającej 50 V lub napięcie stałe o pomijalnym tętnieniu o wartości średniej nieprzekraczającej 120 V. Napięcie dotykowe (U ST ) napięcie występujące w razie uszkodzenia izolacji między dwoma punktami, z którymi mogą się zetknąć jednocześnie ręce lub ręka i stopy człowieka; napięciem dotykowym dla oceny zagrożenia porażeniem zwierząt w gospodarstwach hodowlanych i lecznicach jest napięcie występujące w razie uszkodzenia izolacji między punktami, z którymi mogą się zetknąć jednocześnie głowa i nogi zwierzęcia. Napięcie rażeniowe dotykowe (U T ) spadek napięcia na rezystancji ciała człowieka podczas przepływu prądu wywołanego napięciem dotykowym (U ST ); pojęcie stosowane obecnie głównie w technice ochrony przeciwporażeniowej w urządzeniach wysokiego napięcia. Napięcie w miejscu uszkodzenia (U F ) napięcie występujące podczas zwarcia doziemnego między częścią przewodzącą a ziemią odniesienia. Napięcie względem ziemi największe z napięć występujących długotrwale między częścią czynną urządzenia a ziemią: w sieci lub instalacji elektrycznej o bezpośrednim uziemieniu roboczym niedotkniętej zwarciem doziemnym, w sieci lub instalacji elektrycznej bez bezpośredniego uziemienia roboczego dotkniętej zwarciem doziemnym. Obciążalność prądowa długotrwała (przewodu) maksymalna wartość skuteczna prądu, który może płynąć długotrwale przez przewód w określonych warunkach bez przekroczenia dopuszczalnej temperatury przewodu. Obudowa (osłona) element konstrukcyjny zapewniający ochronę przed niektórymi wpływami otoczenia i przed dotykiem bezpośrednim części czynnych z dowolnej strony. Obudowa o stopniu ochrony co najmniej IP2X lub IPXXB może pełnić funkcję osłony. Obwód FELV (ang. functional extra-low voltage) obwód napięcia bardzo niskiego, niezapewniający niezawodnego oddzielenia elektrycznego od innych obwodów; obwód może mieć uziemienie robocze; napięcie bardzo niskie jest stosowane ze względów funkcjonalnych, a nie dla celów ochrony przeciwporażeniowej. Obwód PELV (ang. protective extra-low voltage) obwód napięcia bardzo niskiego, z uziemieniem roboczym, zasilany ze źródła bezpiecznego, zapewniający niezawodne oddzielenie elektryczne od innych obwodów. Obwód SELV (ang. safety extra-low voltage) obwód napięcia bardzo niskiego, bez uziemienia roboczego, zasilany ze źródła bezpiecznego, zapewniający niezawodne oddzielenie elektryczne od innych obwodów. Ochrona przeciwporażeniowa zespół środków technicznych zapobiegających porażeniom prądem elektrycznym ludzi i zwierząt w normalnych i zakłó-

22 1.2. Definicje pojęć dotyczących ochrony przeciwporażeniowej ceniowych warunkach pracy urządzeń elektrycznych; w urządzeniach niskiego napięcia rozróżnia się ochronę przeciwporażeniową przed dotykiem bezpośrednim (ochrona podstawowa), przy dotyku pośrednim (ochrona dodatkowa) oraz ochronę uzupełniającą. Ochrona przeciwporażeniowa przed dotykiem bezpośrednim (ochrona podstawowa) zespół środków technicznych chroniących człowieka lub zwierzę przed zetknięciem się z częściami czynnymi oraz przed pojawieniem się napięcia na częściach przewodzących nieznajdujących się pod napięciem w warunkach normalnej pracy instalacji. Ochrona przeciwporażeniowa przy dotyku pośrednim (ochrona dodatkowa) zespół środków technicznych chroniących człowieka lub zwierzę przed wynikłymi z uszkodzenia ochrony przeciwporażeniowej podstawowej skutkami zetknięcia się z częściami przewodzącymi i/lub częściami obcymi. Ochrona przeciwporażeniowa uzupełniająca zespół środków technicznych chroniących przed porażeniem, gdy ochrona podstawowa zostaje uszkodzona lub ominięta, a ochrona przy dotyku pośrednim nie zapobiega rażeniu. Ochronna osłona izolacyjna osłona z materiału izolacyjnego zapewniająca wraz z izolacją podstawową ochronę od porażeń w stopniu równoważnym izolacji podwójnej. Odbiorniki energii elektrycznej urządzenia przeznaczone do przetwarzania energii elektrycznej w inną formę energii, np. światło, ciepło, energię mechaniczną. Ogrodzenie (odgrodzenie) element konstrukcyjny, o stopniu ochrony niższym od IP2X, chroniący przed przypadkowym zetknięciem się z częściami czynnymi i zbytnim zbliżeniem do nich, zastosowany w celu zapewnienia ochrony przeciwporażeniowej podstawowej. Osłona element konstrukcyjny, o stopniu ochrony co najmniej IP2X lub IPXXB, chroniący przed umyślnym zetknięciem się z częściami czynnymi, zastosowany w celu zapewnienia ochrony przeciwporażeniowej podstawowej. Połączenie wyrównawcze elektryczne połączenie części przewodzących dostępnych i części przewodzących obcych, dokonane w celu uzyskania wyrównania potencjałów. Połączenie wyrównawcze główne połączenie wyrównawcze (rys. 1.6) wykonane przeważnie w przyziemnej kondygnacji budynku, w pobliżu miejsca wprowadzenia sieci lub instalacji elektrycznej do budynku, np. w pobliżu złącza. Połączenie wyrównawcze dodatkowe (miejscowe) połączenie wyrównawcze wykonane w innym miejscu niż połączenie wyrównawcze główne. Porażenie prądem elektrycznym skutki patofizjologiczne wywołane przepływem prądu elektrycznego przez ciało człowieka lub zwierzęcia. Potencjał wynoszony (napięcie wynoszone) potencjał przedmiotu znajdującego się poza konturem uziomu, powstały wskutek oddziaływania prądu uziomowego lub sprzężeń elektromagnetycznych i elektrycznych. Prąd przeciążeniowy prąd przetężeniowy powstały w nieuszkodzonym obwodzie elektrycznym.

23 24 1. Wstęp Rys Przykład wykonania połączeń wyrównawczych głównych 1 główna szyna uziemiająca (wyrównawcza), 2 przewód uziemiający, 3 połączenie wyrównawcze, 4 wstawka izolacyjna, Z złącze Prąd przetężeniowy dowolna wartość prądu większa od wartości znamionowej; w przypadku przewodów wartością znamionową jest obciążalność prądowa długotrwała. Prąd rażeniowy prąd przepływający przez ciało człowieka lub zwierzęcia, który może powodować skutki patofizjologiczne. Prąd różnicowy prąd o wartości chwilowej równej sumie algebraicznej wartości chwilowych prądów płynących we wszystkich przewodach czynnych w określonym miejscu sieci lub instalacji elektrycznej; w urządzeniach napięcia przemiennego wartość skuteczna prądu różnicowego jest sumą geometryczną (wektorową) wartości skutecznych prądów płynących we wszystkich przewodach czynnych. Prąd upływowy prąd, który w urządzeniu niedotkniętym zwarciem płynie od części czynnych do ziemi; w wielofazowym urządzeniu napięcia przemiennego wypadkowy prąd upływowy jest geometryczną (wektorową) sumą prądów upływowych poszczególnych faz; zawiera on składową czynną wynika-

24 1.2. Definicje pojęć dotyczących ochrony przeciwporażeniowej jącą z upływności izolacji, a także składową pojemnościową wynikającą z pojemności izolacji oraz pojemności przyłączonych kondensatorów. Prąd uziomowy (I E ) część prądu jednofazowego zwarcia doziemnego odprowadzana przez rozpatrywany uziom bezpośrednio do ziemi. Prąd wyłączający (I a ) najmniejszy prąd wywołujący zadziałanie, w wymaganym czasie, urządzenia zabezpieczającego powodującego samoczynne wyłączenie zasilania. Prąd zadziałania urządzenia zabezpieczającego (umowny) określona wartość prądu powodującego zadziałanie urządzenia zabezpieczającego w określonym czasie, zwanym czasem umownym zadziałania. Prąd zwarciowy prąd przetężeniowy powstały w wyniku bezpośredniego połączenia ze sobą lub przez impedancję o pomijalnej wartości przewodów, które w normalnych warunkach pracy instalacji elektrycznej mają różne potencjały. Przewód neutralny (zerowy) N przewód połączony bezpośrednio z punktem neutralnym (zerowym) układu sieci i mogący służyć do przesyłania energii elektrycznej. Przewód ochronno-powrotny PER uziemiony przewód spełniający jednocześnie funkcję przewodu ochronnego PE i przewodu powrotnego R w sieci lub instalacji prądu stałego. Przewód ochronno-neutralny PEN uziemiony przewód spełniający jednocześnie funkcję przewodu ochronnego PE i przewodu neutralnego (zerowego) N. Przewód ochronny PE uziemiony przewód stanowiący element zastosowanego środka ochrony przeciwporażeniowej dodatkowej, niepodlegający obciążeniu prądami roboczymi, do którego przyłącza się części przewodzące dostępne, połączony z główną szyną uziemiającą. Przewód powrotny R przewód czynny wyprowadzony z punktu (zerowego) układu prądu stałego, uczestniczący w przesyłaniu energii elektrycznej. Przewód skrajny przewód czynny niebędący przewodem neutralnym (zerowym) N ani przewodem powrotnym R. Przewód uziemiający przewód łączący zacisk uziemiający (zacisk probierczy uziomowy, część uziemianą) z uziomem. Przewód wyrównawczy przewód zapewniający wyrównanie potencjałów łączonych części. Rażenie prądem elektrycznym zdarzenie polegające na przepływie prądu rażeniowego. Rezystancja stanowiska rezystancja między ziemią odniesienia a elektrodą odwzorowującą (elektrodami odwzorowującymi) styczność ze stanowiskiem bosych stóp człowieka. Rezystancja uziemienia rezystancja między ziemią odniesienia a zaciskiem uziemiającym lub zaciskiem probierczym uziomowym. Separacja elektryczna środek ochrony przeciwporażeniowej dodatkowej polegający na zasilaniu urządzenia elektrycznego za pomocą transformatora

25 26 1. Wstęp separacyjnego lub przetwornicy separacyjnej, przy czym wszystkie części czynne obwodu separowanego są niezawodnie oddzielone elektrycznie od innych obwodów i od ziemi. Sieć elektryczna rozdzielcza sieć elektryczna przeznaczona do rozdziału energii elektrycznej. Sieć ochronna środek ochrony przeciwporażeniowej dodatkowej, w układzie IT o stałej kontroli stanu izolacji doziemnej, polegający na połączeniu wszelkich części przewodzących dostępnych i części obcych z uziemioną siecią złożoną z przewodów ochronnych PE oraz przewodów wyrównawczych; pojęcie to obecnie, w sposób raczej bezzasadny, jest eliminowane z użycia. Stanowisko dostępne stanowisko, na którym człowiek, o przeciętnej sprawności fizycznej, może się znaleźć bez korzystania ze środków pomocniczych, takich jak drabina lub słupołazy. Stopień ochrony obudowy IP umowna miara ochrony, zapewnianej przez obudowę, przed dotknięciem części czynnych i poruszających się mechanizmów, przedostawaniem się ciał stałych i wnikaniem wody, ustalona zgodnie z PN-EN [96]. Szyna ochronna PE (główna lub miejscowa) szyna przeznaczona do przyłączenia przewodów ochronnych PE. Szyna uziemiająca (główna lub miejscowa) szyna przeznaczona do połączenia z uziomem przewodów ochronnych PE i/lub przewodów wyrównawczych i/lub przewodów uziemień roboczych; szyna ta może pełnić funkcję szyny ochronnej PE i/lub szyny wyrównawczej. Szyna wyrównawcza (główna lub miejscowa) szyna przeznaczona do przyłączenia przewodów wyrównawczych zapewniających połączenia wyrównawcze (główne lub miejscowe). Tętnienie napięcia (prądu) stałego stosunek wartości skutecznej składowej przemiennej sinusoidalnej AC do wartości średniej napięcia (prądu) stałego DC; tętnienie uważa się za pomijalne, jeżeli nie przekracza 0,10 (10%). Transformator bezpieczeństwa transformator ochronny o napięciu wtórnym nie wyższym od napięcia bardzo niskiego w normalnych warunkach pracy. Transformator ochronny transformator, wykonany zgodnie z PN-IEC 61558, zapewniający niezawodne oddzielenie elektryczne obwodu wtórnego od obwodu pierwotnego. Transformator separacyjny transformator ochronny o napięciu wtórnym wyższym od napięcia bardzo niskiego w normalnych warunkach pracy. Układ IT układ sieci elektrycznej rozdzielczej lub instalacji elektrycznej, w którym wszystkie części czynne są izolowane od ziemi (rys. 1.7e) albo jedna z nich jest uziemiona przez bezpiecznik iskiernikowy i/lub przez dużą impedancję, a części przewodzące są uziemione. Układ ochronny różnicowoprądowy środek ochrony przeciwporażeniowej dodatkowej polegający na zastosowaniu członu pomiarowego różnicowoprądowego i urządzenia wyłączającego w razie wystąpienia nadmiernego prądu różnicowego oraz na połączeniu części przewodzących dostępnych:

26 1.2. Definicje pojęć dotyczących ochrony przeciwporażeniowej przewodem ochronnym PE z uziemionym punktem neutralnym (zerowym) układu TN albo przewodem ochronnym PE z uziemieniem pomocniczym, niezależnie od układu sieci lub instalacji. Układ ochronny różnicowoprądowy wysokoczuły układ ochronny różnicowoprądowy o znamionowym różnicowym prądzie zadziałania nie większym od 30 ma. Układ TN układ sieci elektrycznej rozdzielczej lub instalacji elektrycznej, w którym punkt neutralny (zerowy) jest bezpośrednio uziemiony, a części przewodzące dostępne są z nim połączone przewodami ochronnymi PE i/lub przewodami ochronno-neutralnymi PEN (przewodami ochronno-powrotnymi PER), w wyniku czego pętla zwarcia z częścią przewodzącą jest w całości metaliczna. Stosownie do braku lub obecności i zasięgu przewodu ochronno-neutralnego PEN (przewodu ochronno-powrotnego PER) rozróżnia się (rys. 1.7): podukład TN-C, podukład TN-S oraz podukład TN-C-S. Układ TT układ sieci elektrycznej rozdzielczej lub instalacji elektrycznej, w którym punkt neutralny (zerowy) lub przewód czynny jest bezpośrednio uziemiony, a części przewodzące są połączone z uziomami niepołączonymi z uziemieniem roboczym (rys. 1.7d), w wyniku czego pętla zwarcia z częścią przewodzącą zamyka się poprzez ziemię. Urządzenia elektryczne wszystkie urządzenia i elementy instalacji elektrycznej przeznaczone do wytwarzania, przekształcenia, przesyłania, rozdziału lub wykorzystania energii elektrycznej. Urządzeniami elektrycznymi są np. maszyny elektryczne, transformatory, aparaty, przyrządy pomiarowe, urządzenia zabezpieczające, oprzewodowanie, odbiorniki. Urządzenie nieprzenośne (stacjonarne) urządzenie nieruchome, którego przemieszczanie podczas normalnego użytkowania jest trudne, bo ma dużą masę (co najmniej 18 kg w przypadku urządzeń powszechnego użytku) i jest pozbawione uchwytów do ręcznego przenoszenia. Urządzenie przenośne (przemieszczalne) urządzenie, które podczas użytkowania może być z łatwością przemieszczone lub przyłączone do innego źródła zasilania, w innym miejscu użytkowania. Urządzenie ręczne urządzenie przenośne przeznaczone do trzymania w ręce podczas jego użytkowania, przy czym silnik ( jeżeli jest) stanowi integralną część tego urządzenia. Urządzenie stałe urządzenie nieruchome przymocowane do podłoża lub dowolnej innej konstrukcji stałej. Uziemienie połączenie elektryczne z ziemią; uziemieniem nazywa się też urządzenie uziemiające obejmujące uziom, przewód uziemiający oraz jeśli występują zacisk probierczy uziomowy i szynę uziemiającą. Uziemienie bezpośrednie połączenie części uziemianej z uziomem tylko za pomocą przewodów.

27 28 1. Wstęp Rys Różne sposoby uziemienia punktów neutralnych w sieci niskiego napięcia: a) sieć typu TN-C; b) sieć typu TN-S; c) sieć typu TN-C-S; d) sieć typu TT; e) sieć typu IT UKSI urządzenie do kontroli stanu izolacji Uziemienie ochronne środek ochrony przeciwporażeniowej dodatkowej w układzie TT oraz IT, polegający na połączeniu części przewodzących urządzenia elektrycznego z uziomem o rezystancji uziemienia skoordynowanej z charakterystyką zwarciowego zabezpieczenia tego urządzenia; pojęcie obecnie eliminowane z użycia w odniesieniu do instalacji niskiego napięcia. Uziemienie otwarte połączenie części uziemianej z uziomem za pomocą bezpiecznika iskiernikowego. Uziemienie pomocnicze uziemienie części czynnej albo części przewodzących dla celów ochrony przeciwporażeniowej, ochrony przeciwzakłóceniowej lub wykonane z innych powodów, które nie jest uziemieniem roboczym ani

28 1.2. Definicje pojęć dotyczących ochrony przeciwporażeniowej uziemieniem będącym elementem systemu ochrony przeciwporażeniowej, polegającym na samoczynnym wyłączeniu zasilania w sieci TT lub IT. Uziemienie pośrednie połączenie części uziemianej z uziomem poprzez celowo włączoną impedancję (rezystancję, reaktancję). Uziemienie robocze uziemienie określonego punktu obwodu elektrycznego (części czynnej i/lub przewodu PEN ) w celu zapewnienia prawidłowej pracy urządzeń elektrycznych. Uziemienie robocze może być bezpośrednie, pośrednie lub otwarte. Uziom przedmiot lub zespół przedmiotów metalowych umieszczonych bezpośrednio w gruncie (ziemi) lub w betonie i w ziemi, tworzący elektryczne połączenie przewodzące z ziemią. Uziom fundamentowy uziom w postaci taśmy albo pręta stalowego zatopiony w fundamencie betonowym do celów uziemienia (uziom fundamentowy sztuczny) lub uziom w postaci stalowego zbrojenia fundamentu betonowego (uziom fundamentowy naturalny). Uziom naturalny uziom wykonany w innym celu niż uziemianie, wykorzystywany do celów uziemienia. Uziom pionowy uziom zagłębiony swym największym wymiarem prostopadle do powierzchni ziemi. Uziom poziomy uziom zagłębiony swym największym wymiarem równolegle do powierzchni ziemi. Uziom sztuczny uziom wykonany do celów uziemiania. Uziom wyrównawczy (otokowy, sterujący) uziom poziomy, którego głównym zadaniem jest ukształtowanie pożądanego rozkładu potencjału na powierzchni gruntu (stanowiska), ułożony zwykle na głębokości 0,2 0,4 m, w odległości ok. 1 m od konturu obiektu. Uziomy niezależne uziomy umieszczone w takich odległościach od siebie, że maksymalny prąd, jaki może przepływać przez jeden z uziomów nie wpływa w sposób znaczący na zmianę potencjału innych uziomów. Wewnętrzna linia zasilająca (wlz), obwód rozdzielczy obwód elektryczny zasilający tablice rozdzielcze (rozdzielnice), z których są zasilane obwody odbiorcze. Wyłącznik przeciwporażeniowy różnicowoprądowy (ang. residual current device, RCD) łącznik samoczynny wyposażony w człony pomiarowy i wyzwalający, wywołujące działanie (wyłączenie) w przypadku wystąpienia prądów różnicowych większych od znamionowego prądu wyzwalającego; wyłącznik różnicowoprądowy wysokoczuły to wyłącznik o znamionowym różnicowym prądzie wyzwalającym nieprzekraczającym 30 ma. Zacisk probierczy uziomowy zacisk śrubowy w przewodzie uziemiającym, przeznaczony do rozłączania przy pomiarze rezystancji uziemienia. Zasięg ręki przestrzeń (obszar) zawarta między dowolnym punktem powierzchni stanowiska, na którym człowiek zwykle stoi lub się porusza, a powierzchnią, którą może dosięgnąć ręką w dowolnym kierunku bez użycia środków pomocniczych (rys. 1.5).
