1 opis nawigacji drukuj? szukaj Technika kotwienia Kotwy chemiczne-wklejane HCC-B Kotwa do renowacji mostów i wiaduktów4 HIT TZ Kotwa wklejana do betonu spękanego HWB Kotwa wklejana elewacyjna do płyt trójwarstwowych HVZ Kotwa wklejana do obciążeń dynamicznych HVU + HAS; HIS-N Kotwa wklejana do dużych obciążeń Żywica HIT-HY 20 do zamocowań w murze z cegły dziurawki Żywica HIT-HY 50 do zamocowań w cegle pełnej i gazobetonie Żywica HIT-HY 150 do zamocowań w betonie i twardym kamieniu naturalnym Żywica HIT-RE 500 do zamocowań w betonie i twardym kamieniu naturalnym Kotwy mechaniczne HDA Kotwa samopodcinająca do dużych obciążeń HSL-3 Kotwy do dużych obciążeń HSC Kotwa o największym bezpieczeństwie w zakresie średnich obciążeń HST Kotwa segmentowa do średnich obciążeń HSA Standardowa kotwa segmentowa HKD Tuleja kotwiąca z gwintem wewnętrznym HLC Kotwa tulejowa HUS Uniwersalny system wkrętów HUS-H Najwyższe bezpieczeństwo zamocowań HRD-U Uniwersalna kotwa rozporowa HK L Kotwa sufitowa rozporowa HSP, HFP, HLD, HHD Kotwy do podłoży cienkościennych HUD-1/HUD-L 14; HGN Tuleje uniwersalne HPS-1 Kołek wbijany DBZ Gwóźdź klinowy IDMS Stalowy trzpień do mocowania termoizolacji Wkrętarki/akcesoria TKI 2500 Wkrętarka z udarem stycznym SI 100 Specjalistyczna wkretarka z udarem stycznym TAD 500 Wkrętarka do kotew System HIT HY dozowniki i akcesoria Informacje techniczne zawarte w katalogu mają charakter jedynie informacyjny. Przy stosowaniu produktu należy postępować zgodnie z instrukcją załączoną do produktu oraz zgodnie z zapisami odpowiedniego dokumentu odniesienia (normy lub aprobaty technicznej).

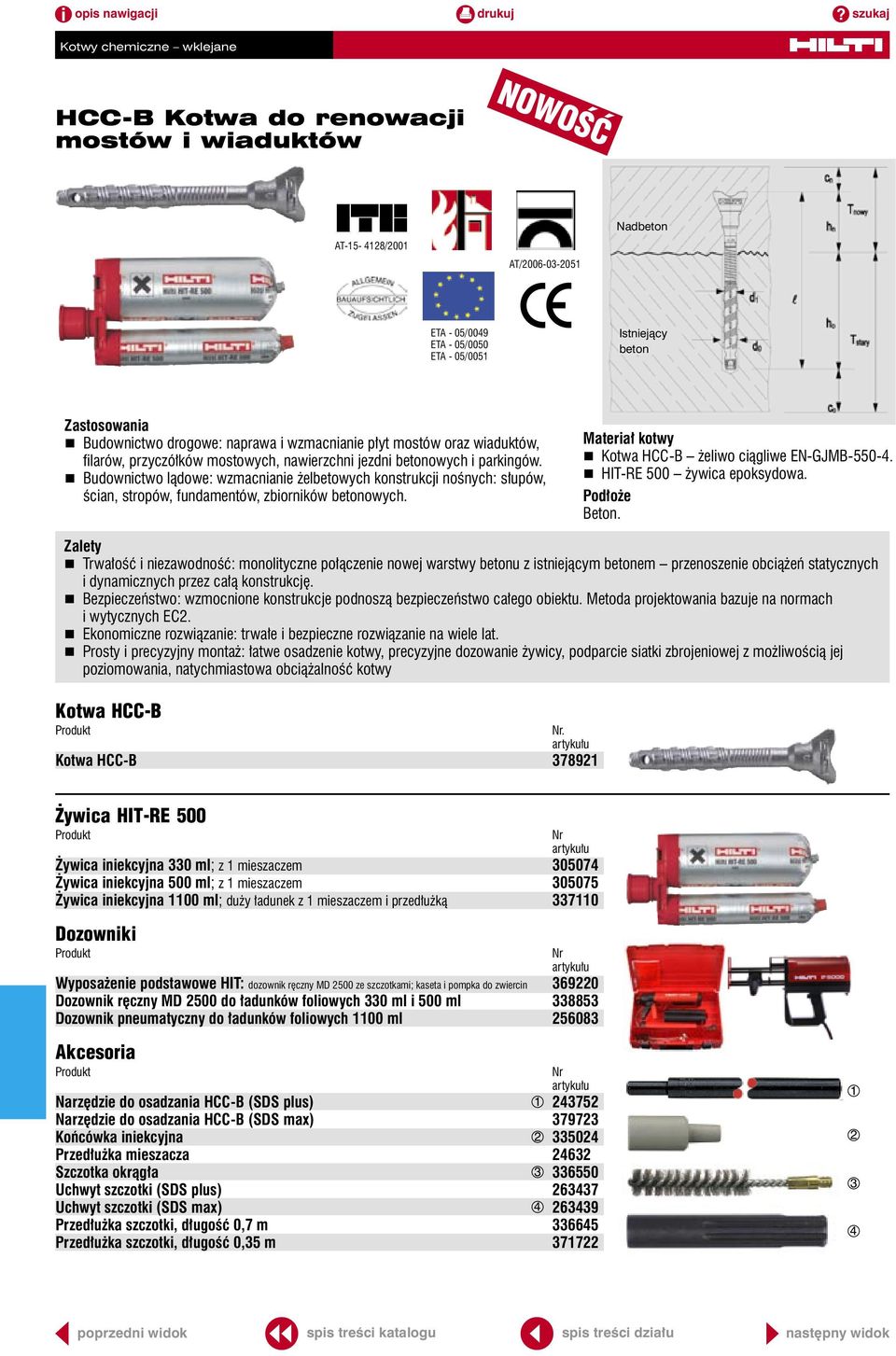

2 HCC-B Kotwa do renowacji mostów i wiaduktów Nadbeton AT /2001 AT/ ETA - 05/0049 ETA - 05/0050 ETA - 05/0051 Istniejący beton Zastosowania Budownictwo drogowe: naprawa i wzmacnianie płyt mostów oraz wiaduktów, filarów, przyczółków mostowych, nawierzchni jezdni betonowych i parkingów. Budownictwo lądowe: wzmacnianie żelbetowych konstrukcji nośnych: słupów, ścian, stropów, fundamentów, zbiorników betonowych. Materiał kotwy Kotwa HCC-B żeliwo ciągliwe EN-GJMB HIT-RE 500 żywica epoksydowa. Podłoże Beton. Zalety Trwałość i niezawodność: monolityczne połączenie nowej warstwy betonu z istniejącym betonem przenoszenie obciążeń statycznych i dynamicznych przez całą konstrukcję. Bezpieczeństwo: wzmocnione konstrukcje podnoszą bezpieczeństwo całego obiektu. Metoda projektowania bazuje na normach i wytycznych EC2. Ekonomiczne rozwiązanie: trwałe i bezpieczne rozwiązanie na wiele lat. Prosty i precyzyjny montaż: łatwe osadzenie kotwy, precyzyjne dozowanie żywicy, podparcie siatki zbrojeniowej z możliwością jej poziomowania, natychmiastowa obciążalność kotwy Kotwa HCC-B Produkt. Kotwa HCC-B Żywica HIT-RE 500 Produkt Żywica iniekcyjna 330 ml; z 1 mieszaczem Żywica iniekcyjna 500 ml; z 1 mieszaczem Żywica iniekcyjna 1100 ml; duży ładunek z 1 mieszaczem i przedłużką Dozowniki Produkt Wyposażenie podstawowe HIT: dozownik ręczny MD 2500 ze szczotkami; kaseta i pompka do zwiercin Dozownik ręczny MD 2500 do ładunków foliowych 330 ml i 500 ml Dozownik pneumatyczny do ładunków foliowych 1100 ml Akcesoria Produkt Narzędzie do osadzania HCC-B (SDS plus) Narzędzie do osadzania HCC-B (SDS max) Końcówka iniekcyjna Przedłużka mieszacza Szczotka okrągła Uchwyt szczotki (SDS plus) Uchwyt szczotki (SDS max) Przedłużka szczotki, długość 0,7 m Przedłużka szczotki, długość 0,35 m

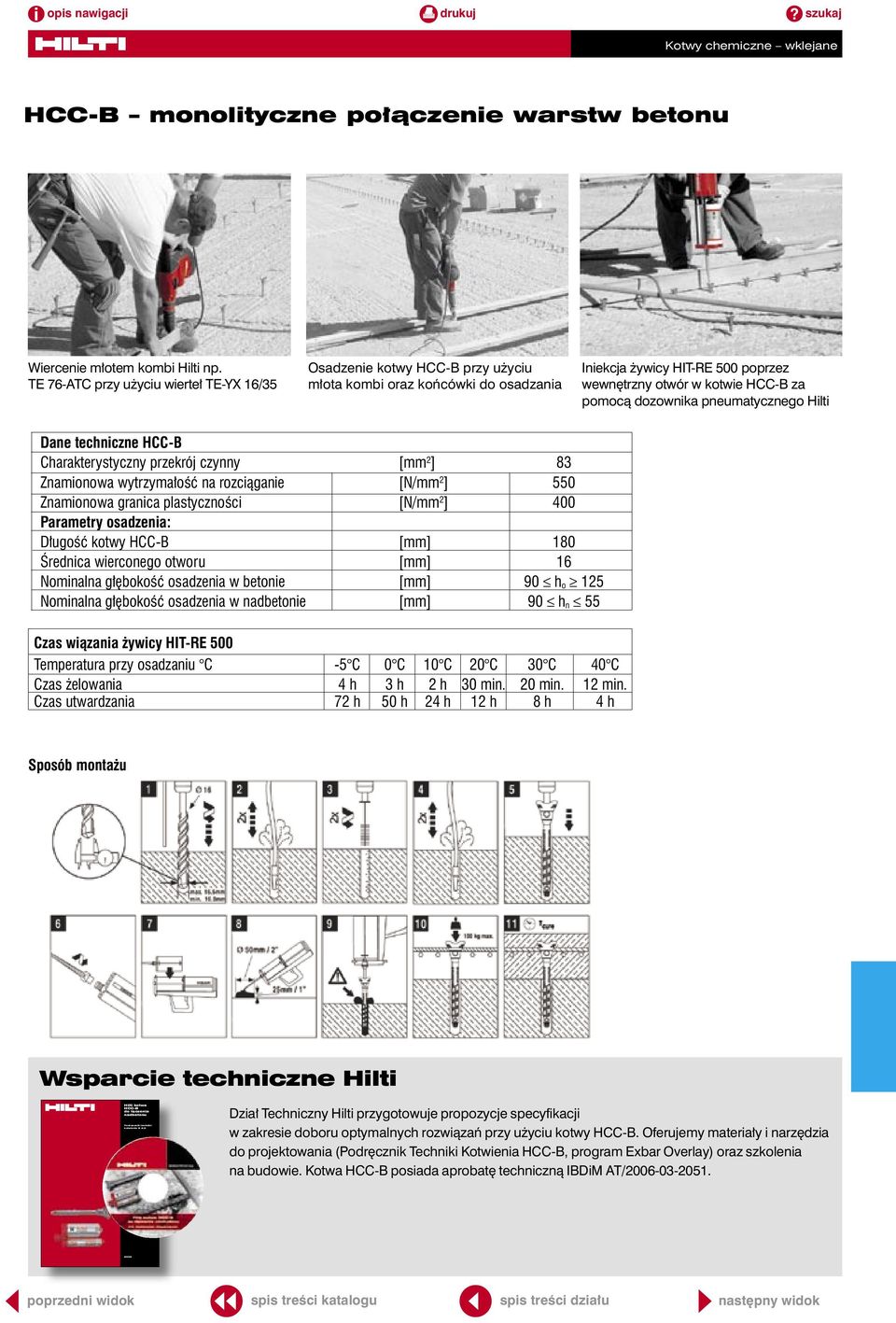

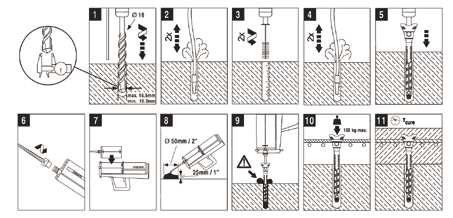

3 opis nawigacji drukuj? szukaj HCC-B monolityczne połączenie warstw betonu Wiercenie młotem kombi Hilti np. TE 76-ATC przy użyciu wierteł TE-YX 16/35 Osadzenie kotwy HCC-B przy użyciu młota kombi oraz końcówki do osadzania Iniekcja żywicy HIT-RE 500 poprzez wewnętrzny otwór w kotwie HCC-B za pomocą dozownika pneumatycznego Hilti Dane techniczne HCC-B Charakterystyczny przekrój czynny [mm 2 ] 83 Znamionowa wytrzymałość na rozciąganie [N/mm 2 ] 550 Znamionowa granica plastyczności [N/mm 2 ] 400 Parametry osadzenia: Długość kotwy HCC-B [mm] 180 Średnica wierconego [mm] 16 Nominalna głębokość osadzenia w betonie [mm] 90 h o 125 Nominalna głębokość osadzenia w nadbetonie [mm] 90 h n 55 Czas wiązania żywicy HIT-RE 500 Temperatura przy osadzaniu C -5 C 0 C 10 C 20 C 30 C 40 C Czas żelowania 4 h 3 h 2 h 30 min. 20 min. 12 min. Czas utwardzania 72 h 50 h 24 h 12 h 8 h 4 h Sposób montażu Wsparcie techniczne Hilti Dział Techniczny Hilti przygotowuje propozycje specyfikacji w zakresie doboru optymalnych rozwiązań przy użyciu kotwy HCC-B. Oferujemy materiały i narzędzia do projektowania (Podręcznik Techniki Kotwienia HCC-B, program Exbar Overlay) oraz szkolenia na budowie. Kotwa HCC-B posiada aprobatę techniczną IBDiM AT/

4 opis nawigacji Pr t kotwy HIT-TZ M../ HIT-RTZ M.. drukuj 8x55/ tfix 10x65/ tfix 12x75/ tfix 16x90/tfix 20x120/ tfix? szukaj d0 [mm] rednica wiert a h1 [mm] G boko Rozmiar kotwy M8 M10 M12 M16 M20 hmin [mm] Min. grubo pod o a Min/Maks. Pr t kotwy grubo HIT-TZ mocowanego M../ HIT-RTZ M.. 8x55/ tfix 10x65/ tfix 12x75/ tfix 16x90/tfix 20x120/ tfix tfix [mm] 15 / / / 50 25/60 30/60 elementu d0 [mm] rednica wiert a df [mm] rednica przelotowego h1 [mm] G boko Tinst [Nm] Moment dokr caj cy hmin [mm] Min. grubo pod o a Obj to ml Min/Maks. grubo mocowanego tfix wype nienia [mm] 15 / / / 50 25/60 30/60 elementu Ilo naci ni spustu df [mm] rednica przelotowego TE CX 9 10/22 TE CX 1212/22 TE CX 1414/22 TE-C 18/32S TE C 22 22/27S Wiert o TE-TX 10/32 TE-TX 12/32 TE-TX Tinst [Nm] Moment dokr caj cy /32 TE-T 70 18/32 TE-T 22/ HIT-TZ Kotwa wklejana do betonu spękanego HIT-HY 150 kotwa wklejana iniekcyjnie z pr tem HIT TZ Zastosowania Mocowanie w betonie w zakresie średnich i dużych obciążeń. Montaż elementów konstrukcyjnych takich jak słupy i belki. Kotwienie elementów nośnych elewacji, poręczy, balustrad, masztów i wsporników. Obj to ml wype nienia Ilo naci ni spustu TE CX 10/22 TE CX 12/22 TE CX 14/22 TE-C 18/32S TE C 22/27S Wiert o Temperatura pod o a TE-TX Czas 10/32 utwardzania TE-TX do 12/32 TE-TX 14/32 TE-T 18/32 TE-T 22/32 podczas osadzania Czas żelowania pe nej no no ci tcure (min) 30 C to 40 C C to 30 C 2 45 Temperatura 20 C to 25 C pod o a 2.5 Czas utwardzania 50 do podczas 15 C to 20 C osadzania Czas żelowania 3 pe nej no no ci C to 15 C 5 75 ETA - 05/ C to 10 C 8 tcure 90 (min) ETA 30 C mniej - 05/0050 to ni 40 C +5 C Prosz 2skontaktuj sie z In ynierem 40 Hilti. Temperatura ETA 25 C - 05/0051 to 30 C pakietu foliowego powinna 2 wynosi, co najmniej C. 20 C to 25 C C to 20 C C to 15 C 5 75 Sprz t +5 C monta owy to 10 C 8 90 Materiał mniej ni kotwy +5 C Prosz skontaktuj sie z In ynierem Hilti. Temperatura pakietu foliowego powinna wynosi, co najmniej +5 C. HIT-TZ: stal klasy 6,8 ocynk galwaniczny min 5 µm wg EN ISO BD2000, P3000 F, MD2500, P3500 F, P5000 HY, HIT P-8000 D) HIT-RTZ: stal nierdzewna A4-70 klasy , wg EN Sprz t Schemat monta owy wykonywania zamocowania Podłoże Beton BD2000, spękany P3000 F, i MD2500, niespękany. P3500 F, P5000 HY, HIT P-8000 D) Schemat wykonywania zamocowania Wiertarka udarowa (TE5, TE 2, TE6A, TE15, TE-15C, TE-18M, TE35, TE55, TE76); Dozownik ( MD2000, Wiertarka udarowa (TE5, TE 2, TE6A, TE15, TE-15C, TE-18M, TE35, TE55, TE76); Dozownik ( MD2000, Zalety Bezpieczne kotwienie w strefie ściskanej i rozciąganej betonu (beton spękany). Wysoka nośność przy mniejszej głębokości kotwienia, mniejsze zużycie żywicy. Możliwość stosowania w otworach nasączonych wodą oraz wykonanych techniką diamentową. Nośność ogniowa potwierdzona raportami. Mała odległość od krawędzi i rozstaw kotew. Sposób montażu: Przed osadzeniem kotwy wyczyścić otwór ze zwiercin. Wywierci otwór. Wywiercić otwór. Wsunąć pręt Sprawdzić Wywierci Wsun pr t poprawność Sprawdzi otwór. poprawno osadzenia osadzenia HIT-TZ Wsun pr t Sprawdzi poprawno osadzenia Dokona iniekcji zaprawy do. HIT-TZ M20x120/60 Dokonać iniekcji Dokona iniekcji Zamocowanie Zamocowanie w wilgotnym zaprawy do w wilgotnym zaprawy do i suchym podłożu. i suchym podłożu. Zamocowanie w wilgotnym i suchym podłożu Czas utwardzania. Czas utwardzania Czas. utwardzania HIT-TZ ocynk galwaniczny HIT-RTZ stal nierdzewna gwint pręta głębokość kotwienia maks. grubość mocowanego elementu Średnica do [mm] Głębokość h1 [mm] Długość kotwy l [mm] Kotwa HIT-TZ Stal ocynkowana galwanicznie Kotwa HIT-RTZ Stal nierdzewna A4 Żywica iniekcyjna HIT HY ml 500 ml HIT-TZ M8X55/ HIT-RTZ M8X55/ HIT HY HIT-TZ M8X55/ HIT-RTZ M8X55/ HIT HY HIT-TZ M10x65/ HIT-RTZ M10x65/ HIT HY HIT-TZ M10x65/ HIT-RTZ M10x65/ HIT HY HIT-TZ M12x75/ HIT-RTZ M12x75/ HIT HY HIT-TZ M12x75/ HIT-RTZ M12x75/ HIT HY HIT-TZ M16x90/ HIT-RTZ M16x90/ HIT HY HIT-TZ M16x90/ HIT-RTZ M16x90/ HIT HY HIT-TZ M20x120/ HIT-RTZ M20x120/ HIT HY HIT-TZ M20x120/ HIT-RTZ M20x120/ HIT HY

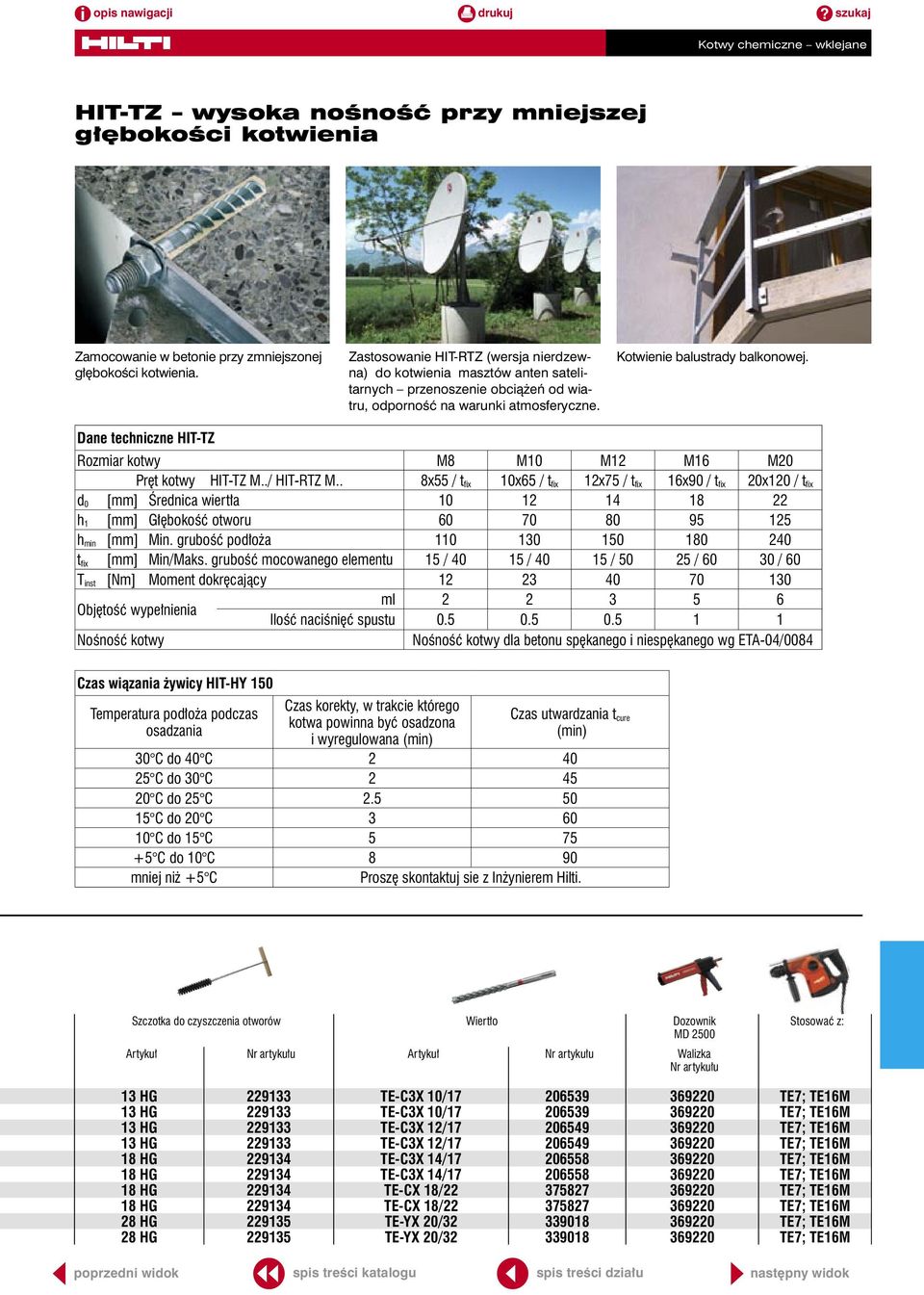

5 HIT-TZ wysoka nośność przy mniejszej głębokości kotwienia Zamocowanie w betonie przy zmniejszonej głębokości kotwienia. Zastosowanie HIT-RTZ (wersja nierdzewna) do kotwienia masztów anten satelitarnych przenoszenie obciążeń od wiatru, odporność na warunki atmosferyczne. Kotwienie balustrady balkonowej. Dane techniczne HIT-TZ Rozmiar kotwy M8 M10 M12 M16 M20 Pręt kotwy HIT-TZ M../ HIT-RTZ M.. 8x55 / t fix 10x65 / t fix 12x75 / t fix 16x90 / t fix 20x120 / t fix d 0 [mm] Średnica wiertła h 1 [mm] Głębokość h min [mm] Min. grubość podłoża t fix [mm] Min/Maks. grubość mocowanego elementu 15 / / / / / 60 T inst [Nm] Moment dokręcający Objętość wypełnienia ml Ilość naciśnięć spustu Nośność kotwy Nośność kotwy dla betonu spękanego i niespękanego wg ETA-04/0084 Czas wiązania żywicy HIT-HY 150 Temperatura podłoża podczas osadzania Czas korekty, w trakcie którego kotwa powinna być osadzona i wyregulowana (min) Czas utwardzania t cure (min) 30 C do 40 C C do 30 C C do 25 C C do 20 C C do 15 C C do 10 C 8 90 mniej niż +5 C Proszę skontaktuj sie z Inżynierem Hilti. Szczotka do czyszczenia otworów Wiertło Dozownik MD 2500 Walizka Stosować z: 13 HG TE-C3X 10/ TE7; TE16M 13 HG TE-C3X 10/ TE7; TE16M 13 HG TE-C3X 12/ TE7; TE16M 13 HG TE-C3X 12/ TE7; TE16M 18 HG TE-C3X 14/ TE7; TE16M 18 HG TE-C3X 14/ TE7; TE16M 18 HG TE-CX 18/ TE7; TE16M 18 HG TE-CX 18/ TE7; TE16M 28 HG TE-YX 20/ TE7; TE16M 28 HG TE-YX 20/ TE7; TE16M

6 HWB-H Kotwa wklejana elewacyjna do płyt trójwarstwowych AT /2003 warstwa nośna izolacja warstwa zewn. (fakturowa) Zastosowania Zabezpieczanie i naprawa budynków wykonywanych z płyt prefabrykowanych (płyty trójwarstwowe). Kotwa posiadająca dopuszczenie do zastosowania we wszystkich systemach płyt trójwarstwowych (W-70; Wk-70; OWT-67N; WUF-T; SYSTEM SZCZECIŃSKI). Sposób montażu Materiał kotwy Trzon kotwy gwintowany ze stali nierdzewnej A4-80 (materiał ), zakończony śrubą M12 x 20 ze stali nierdzewnej A4. Tuleja z poliamidu zbrojonego włóknem szklanym. Podłoże Beton zarysowany i niezarysowany klasy nie niższej niż B15(C12/15). Zalety Duża trwałość i pewność zamocowania. Równomierny rozkład całkowitego obciążenia na kotwę. Szczelne zamocowanie brak infiltracji wilgoci. Redukcja naprężeń wywołanych różnicami temp. w płycie elewacyjnej. HWB Hilti ładunek foliowy HVU M 22 + HWB-H M22X190 do pręta M 22 pręt gwintowany gwint pręta długość pręta Pręt kotwy HWB Min. Śr. Śr. Min. głęb. Nom. głęb. Gr. warstwy Dł. trzonu Opakowanie Pręt kotwy HWB Patron HVU Ładunek grub. w warstwie w warstwie w warstwie osadzania ochr.+izol. 1) kotwy I (sztuk) Stal kwasoodporna A4 warstwy nośnej ochr.+izol. nośnej w warstwie hw+hd (mm) nośnej ht db2 db1(mm) (mm) nośnej (mm) (mm) (mm) (mm) HWB-H 22x HVU M22x HWB-H 28x HVU M28x HWB-H 28x HVU M28x HWB-H 28x HVU M28x ) Przy większych grubościach warstwy, należy w jej części powiększyć średnicę przy pomocy specjalnego wiertła diamentowego DDC-DD-BI 60/38 lub DDC-DD-BI 66/42.

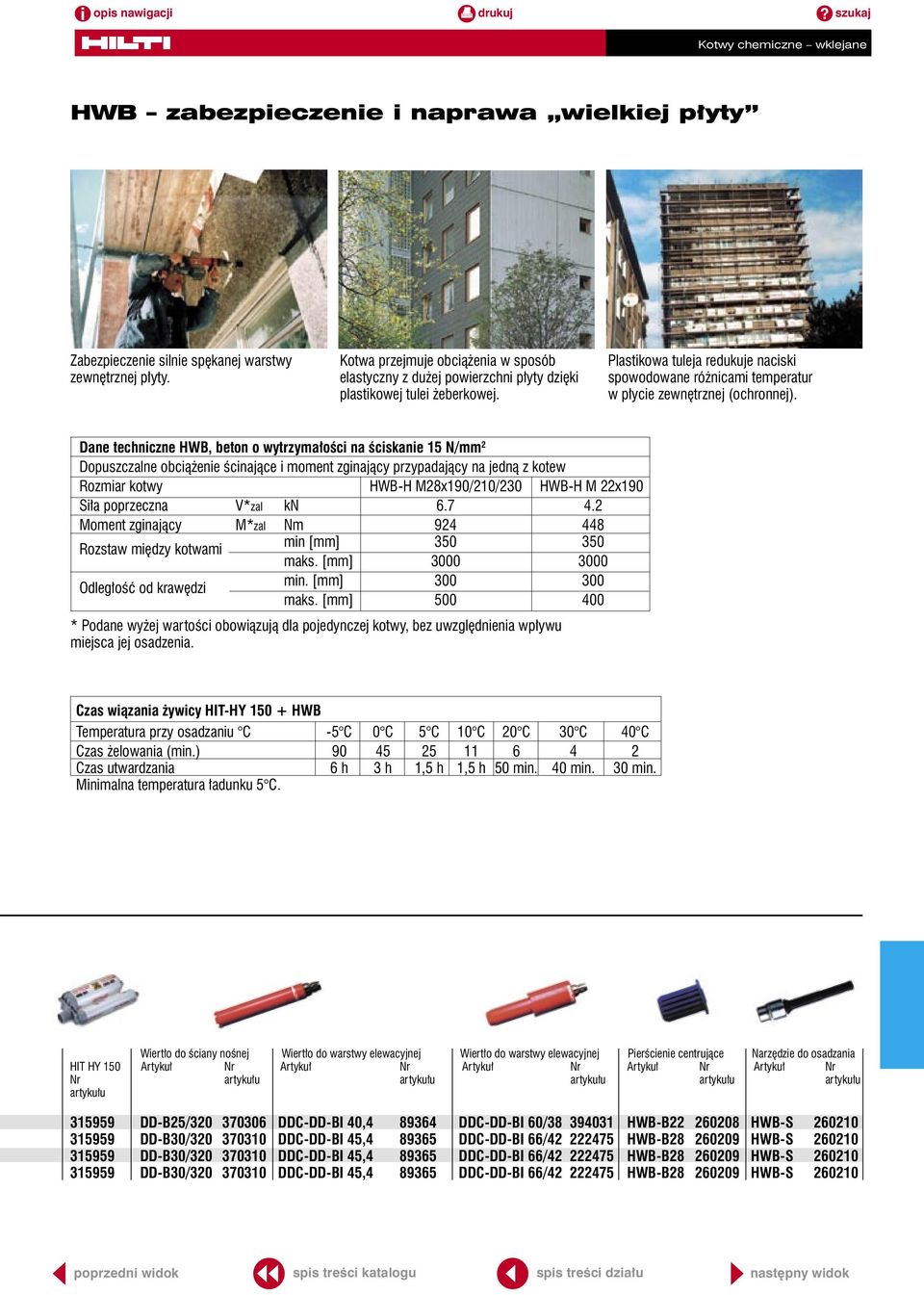

7 HWB zabezpieczenie i naprawa wielkiej płyty Zabezpieczenie silnie spękanej warstwy zewnętrznej płyty. Kotwa przejmuje obciążenia w sposób elastyczny z dużej powierzchni płyty dzięki plastikowej tulei żeberkowej. Plastikowa tuleja redukuje naciski spowodowane różnicami temperatur w płycie zewnętrznej (ochronnej). Dane techniczne HWB, beton o wytrzymałości na ściskanie 15 N/mm 2 Dopuszczalne obciążenie ścinające i moment zginający przypadający na jedną z kotew Rozmiar kotwy HWB-H M28x190/210/230 HWB-H M 22x190 Siła poprzeczna V*zal kn Moment zginający M*zal Nm Rozstaw między kotwami min [mm] maks. [mm] Odległość od krawędzi min. [mm] maks. [mm] * Podane wyżej wartości obowiązują dla pojedynczej kotwy, bez uwzględnienia wpływu miejsca jej osadzenia. Czas wiązania żywicy HIT-HY HWB Temperatura przy osadzaniu C -5 C 0 C 5 C 10 C 20 C 30 C 40 C Czas żelowania (min.) Czas utwardzania 6 h 3 h 1,5 h 1,5 h 50 min. 40 min. 30 min. Minimalna temperatura ładunku 5 C. Wiertło do ściany nośnej Wiertło do warstwy elewacyjnej Wiertło do warstwy elewacyjnej Pierścienie centrujące Narzędzie do osadzania HIT HY DD-B25/ DDC-DD-BI 40, DDC-DD-BI 60/ HWB-B HWB-S DD-B30/ DDC-DD-BI 45, DDC-DD-BI 66/ HWB-B HWB-S DD-B30/ DDC-DD-BI 45, DDC-DD-BI 66/ HWB-B HWB-S DD-B30/ DDC-DD-BI 45, DDC-DD-BI 66/ HWB-B HWB-S

8 HVZ Kotwa wklejana do obciążeń dynamicznych AT /2002 ETA - 03/0032 ETA - 03/0033 ETA - 03/0034 Zastosowania Kotwa przeznaczona do zamocowań w strefie rozciąganej i ściskanej betonu. Przenosi obciążenia dynamiczne i uderzeniowe, np. mocowanie drogowych barier energochłonnych. Sposób montażu Materiał kotwy HAS-TZ stal klasy 8.8 DIN EN HAS-RTZ stal nierdzewna A4-80, ; 14571; EN Podłoże Beton (strefa ściskana i rozciągana), kamień naturalny (25 N/mm 2 ). Zalety Specjalny kształt pręta kotwy wraz z zestawem dynamicznym, umożliwia wykonanie mocowań, które poddane są obciążeniom dynamicznym. Kotwa HVZ-TZ, może być poddana dużym wartościom obciążeń, przy stosunkowo niewielkiej odległości od krawędzi, jak również małej odległości osiowej kotew między sobą. System składa się z ampułki foliowej i pręta kotwiącego ładunek foliowy z żywicą ładunek do strefy rozciąganej HVU-TZ M10 + HAS-TZ M10x75/15 do pręta gwint. M10 pręt kotwy pręt do strefy rozciąganej gwint pręta kotwy maks.grubość mocowanego elementu t fix głębokość osadzania h ef HAS-TZ Pręt kotwy, komplet z nakrętką, podkładką i końcówką sześciokątną Średnica do(mm) Min. grubość podłoża hmin(mm) Głęb. h1(mm) HVU-TZ Pak. (szt.) Pręt HAS-TZ Stal min. 10 µm HVU-TZ M HAS-TZ M 10x75/ HAS-RTZ M 10x75/ HVU-TZ M HAS-TZ M 10x75/ HAS-RTZ M 10x75/ HVU-TZ M HAS-TZ M 10x75/ HAS-RTZ M 10x75/ HVU-TZ M HAS-TZ M 12x95/ HAS-RTZ M 12x95/ HVU-TZ M HAS-TZ M 12x95/ HAS-RTZ M 12x95/ HVU-TZ M HAS-TZ M 12x95/ HAS-RTZ M 12x95/ HVU-TZ M HAS-TZ M 16x105/ HAS-RTZ M 16x105/ HVU-TZ M HAS-TZ M 16x105/ HAS-RTZ M 16x105/ HVU-TZ M HAS-TZ M 16x105/ HAS-RTZ M 16x105/ HVU-TZ M HAS-TZ M 16x125/ HAS-RTZ M 16x125/ HVU-TZ M HAS-TZ M 16x125/ HAS-RTZ M 16x125/ HVU-TZ M HAS-TZ M 16x125/ HAS-RTZ M 16x125/ HVU-TZ M HAS-TZ M 20x170/ HAS-RTZ M 20x170/ * Na zamówienie wersja HAS-HCR-TZ ze stali wysokomolibdenowej Długość kotwy l(mm) Pręt HAS-RTZ Stal kwasoodporna A4*

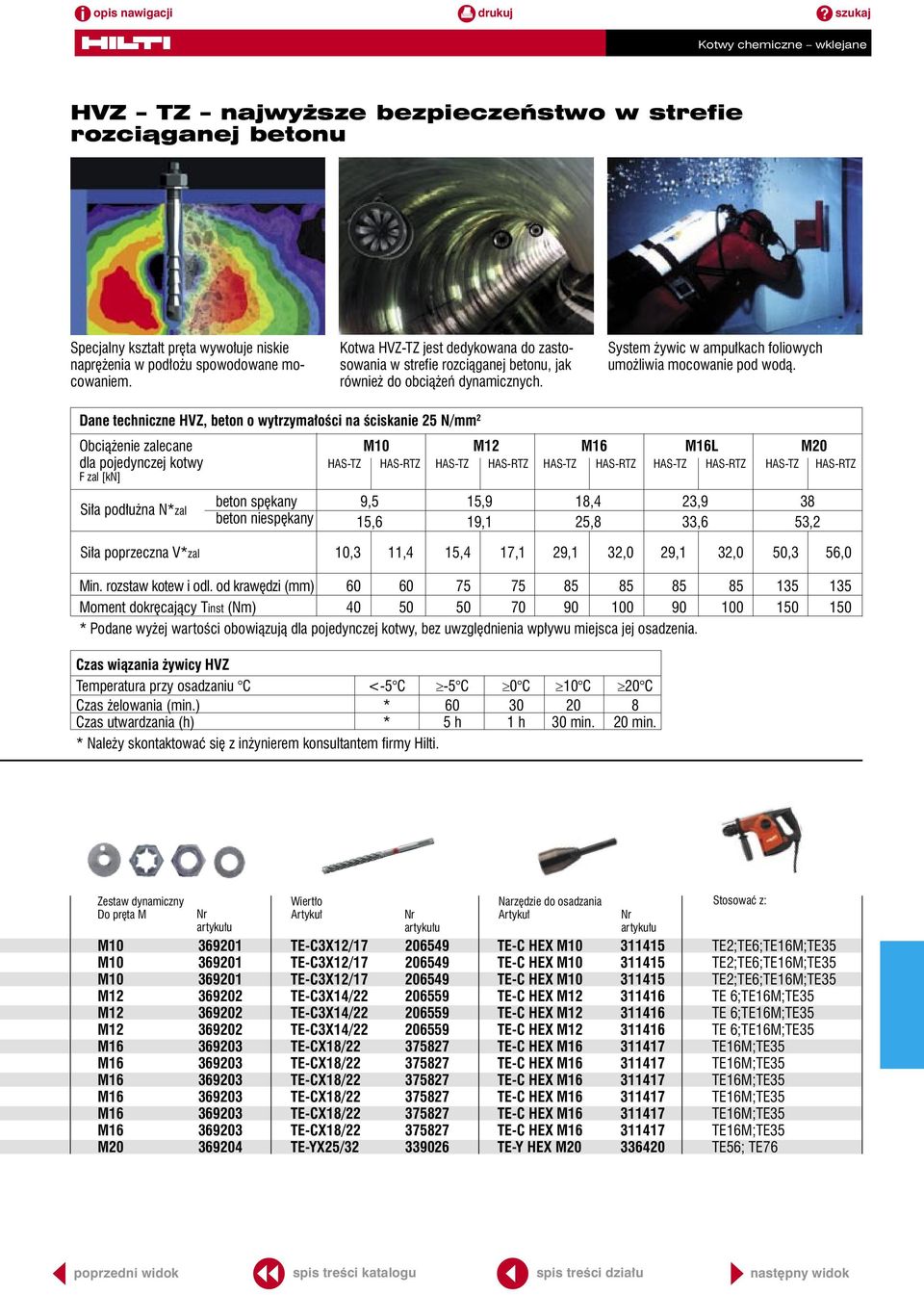

9 HVZ TZ najwyższe bezpieczeństwo w strefie rozciąganej betonu Specjalny kształt pręta wywołuje niskie naprężenia w podłożu spowodowane mocowaniem. Kotwa HVZ-TZ jest dedykowana do zastosowania w strefie rozciąganej betonu, jak również do obciążeń dynamicznych. System żywic w ampułkach foliowych umożliwia mocowanie pod wodą. Dane techniczne HVZ, beton o wytrzymałości na ściskanie 25 N/mm 2 Obciążenie zalecane M10 M12 M16 M16L M20 dla pojedynczej kotwy HAS-TZ HAS-RTZ HAS-TZ HAS-RTZ HAS-TZ HAS-RTZ HAS-TZ HAS-RTZ HAS-TZ HAS-RTZ F zal [kn] Siła podłużna N*zal beton spękany 9,5 15,9 18,4 23,9 38 beton niespękany 15,6 19,1 25,8 33,6 53,2 Siła poprzeczna V*zal 10,3 11,4 15,4 17,1 29,1 32,0 29,1 32,0 50,3 56,0 Min. rozstaw kotew i odl. od krawędzi (mm) Moment dokręcający Tinst (Nm) * Podane wyżej wartości obowiązują dla pojedynczej kotwy, bez uwzględnienia wpływu miejsca jej osadzenia. Czas wiązania żywicy HVZ Temperatura przy osadzaniu C <-5 C -5 C 0 C 10 C 20 C Czas żelowania (min.) * Czas utwardzania (h) * 5 h 1 h 30 min. 20 min. * Należy skontaktować się z inżynierem konsultantem firmy Hilti. Zestaw dynamiczny Wiertło Narzędzie do osadzania Stosować z: Do pręta M M TE-C3X12/ TE-C HEX M TE2;TE6;TE16M;TE35 M TE-C3X12/ TE-C HEX M TE2;TE6;TE16M;TE35 M TE-C3X12/ TE-C HEX M TE2;TE6;TE16M;TE35 M TE-C3X14/ TE-C HEX M TE 6;TE16M;TE35 M TE-C3X14/ TE-C HEX M TE 6;TE16M;TE35 M TE-C3X14/ TE-C HEX M TE 6;TE16M;TE35 M TE-CX18/ TE-C HEX M TE16M;TE35 M TE-CX18/ TE-C HEX M TE16M;TE35 M TE-CX18/ TE-C HEX M TE16M;TE35 M TE-CX18/ TE-C HEX M TE16M;TE35 M TE-CX18/ TE-C HEX M TE16M;TE35 M TE-CX18/ TE-C HEX M TE16M;TE35 M TE-YX25/ TE-Y HEX M TE56; TE76

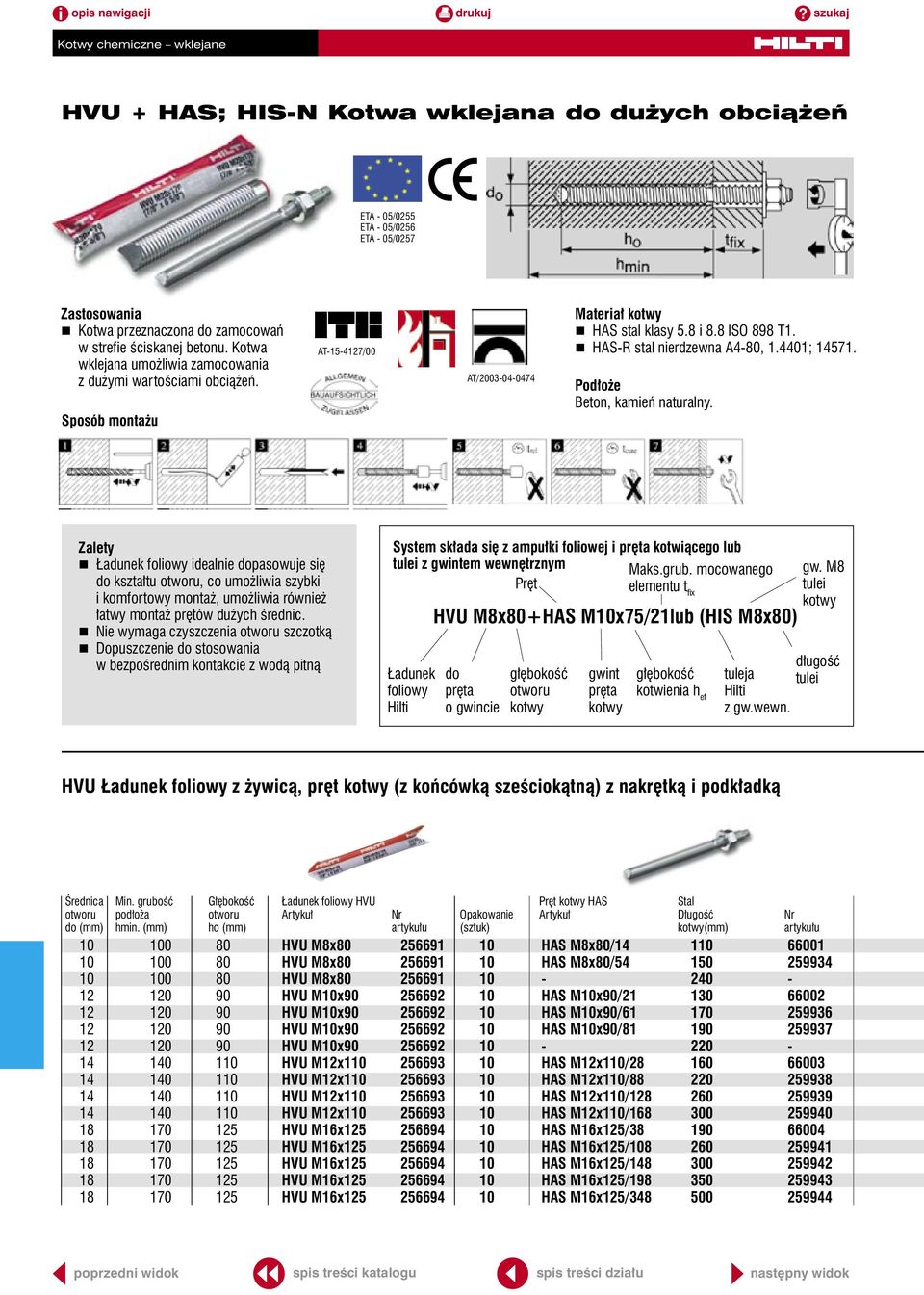

10 HVU + HAS; HIS-N Kotwa wklejana do dużych obciążeń ETA - 05/0255 ETA - 05/0256 ETA - 05/0257 Zastosowania Kotwa przeznaczona do zamocowań w strefie ściskanej betonu. Kotwa wklejana umożliwia zamocowania z dużymi wartościami obciążeń. Sposób montażu AT /00 AT/ Materiał kotwy HAS stal klasy 5.8 i 8.8 ISO 898 T1. HAS-R stal nierdzewna A4-80, ; Podłoże Beton, kamień naturalny. Zalety Ładunek foliowy idealnie dopasowuje się do kształtu, co umożliwia szybki i komfortowy montaż, umożliwia również łatwy montaż prętów dużych średnic. Nie wymaga czyszczenia szczotką Dopuszczenie do stosowania w bezpośrednim kontakcie z wodą pitną System składa się z ampułki foliowej i pręta kotwiącego lub tulei z gwintem wewnętrznym Maks.grub. mocowanego Pręt elementu t fix Ładunek foliowy Hilti HVU M8x80+HAS M10x75/21lub (HIS M8x80) do pręta o gwincie głębokość kotwy gwint pręta kotwy głębokość kotwienia h ef gw. M8 tulei kotwy długość tuleja tulei Hilti z gw.wewn. HVU Ładunek foliowy z żywicą, pręt kotwy (z końcówką sześciokątną) z nakrętką i podkładką Średnica Min. grubość Głębokość Ładunek foliowy HVU Pręt kotwy HAS Stal podłoża Opakowanie Długość do (mm) hmin. (mm) ho (mm) (sztuk) kotwy(mm) HVU M8x HAS M8x80/ HVU M8x HAS M8x80/ HVU M8x HVU M10x HAS M10x90/ HVU M10x HAS M10x90/ HVU M10x HAS M10x90/ HVU M10x HVU M12x HAS M12x110/ HVU M12x HAS M12x110/ HVU M12x HAS M12x110/ HVU M12x HAS M12x110/ HVU M16x HAS M16x125/ HVU M16x HAS M16x125/ HVU M16x HAS M16x125/ HVU M16x HAS M16x125/ HVU M16x HAS M16x125/

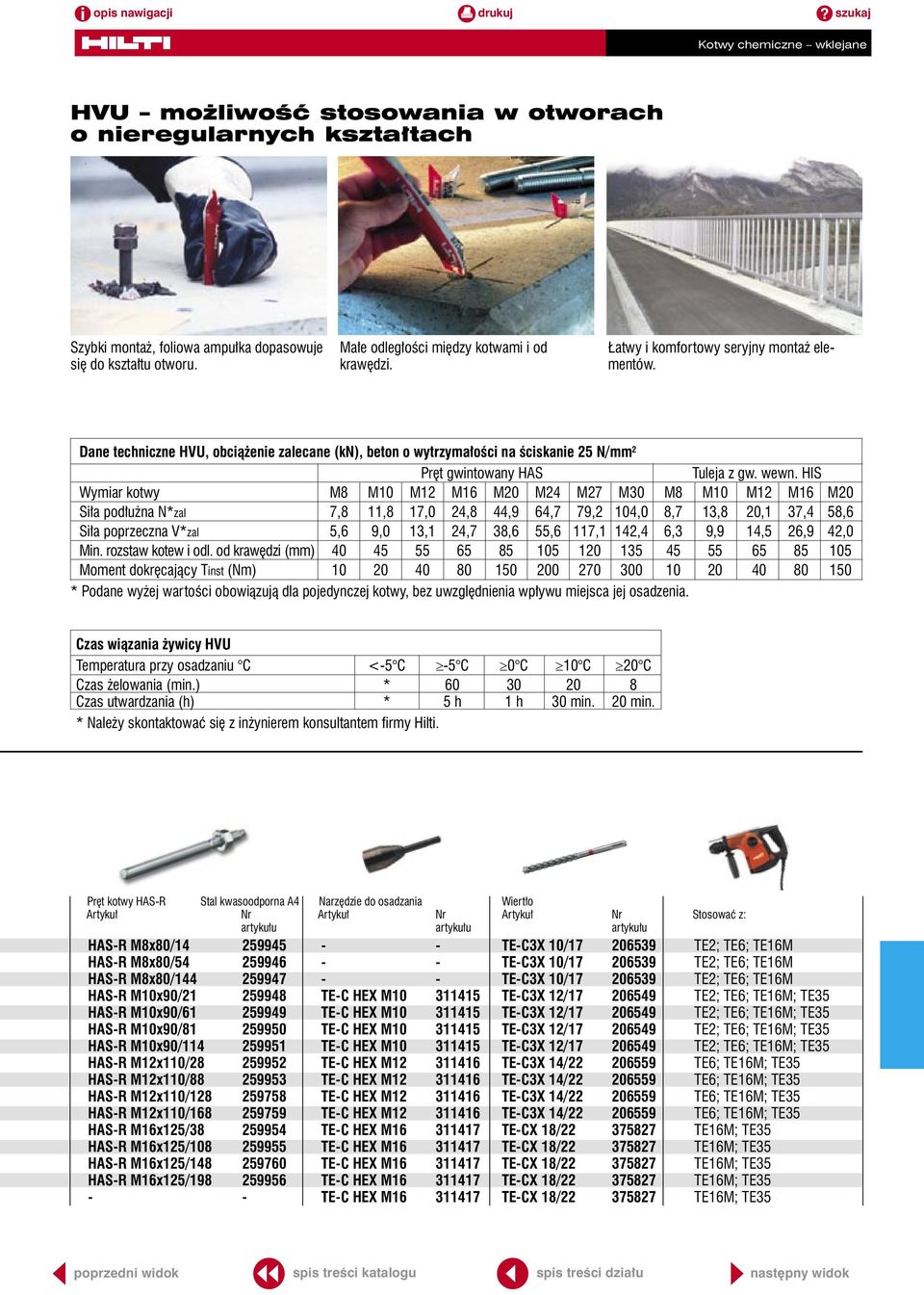

11 HVU możliwość stosowania w otworach o nieregularnych kształtach Szybki montaż, foliowa ampułka dopasowuje się do kształtu. Małe odległości między kotwami i od krawędzi. Łatwy i komfortowy seryjny montaż elementów. Dane techniczne HVU, obciążenie zalecane (kn), beton o wytrzymałości na ściskanie 25 N/mm 2 Pręt gwintowany HAS Tuleja z gw. wewn. HIS Wymiar kotwy M8 M10 M12 M16 M20 M24 M27 M30 M8 M10 M12 M16 M20 Siła podłużna N*zal 7,8 11,8 17,0 24,8 44,9 64,7 79,2 104,0 8,7 13,8 20,1 37,4 58,6 Siła poprzeczna V*zal 5,6 9,0 13,1 24,7 38,6 55,6 117,1 142,4 6,3 9,9 14,5 26,9 42,0 Min. rozstaw kotew i odl. od krawędzi (mm) Moment dokręcający Tinst (Nm) * Podane wyżej wartości obowiązują dla pojedynczej kotwy, bez uwzględnienia wpływu miejsca jej osadzenia. Czas wiązania żywicy HVU Temperatura przy osadzaniu C <-5 C -5 C 0 C 10 C 20 C Czas żelowania (min.) * Czas utwardzania (h) * 5 h 1 h 30 min. 20 min. * Należy skontaktować się z inżynierem konsultantem firmy Hilti. Pręt kotwy HAS-R Stal kwasoodporna A4 Narzędzie do osadzania Wiertło Stosować z: HAS-R M8x80/ TE-C3X 10/ TE2; TE6; TE16M HAS-R M8x80/ TE-C3X 10/ TE2; TE6; TE16M HAS-R M8x80/ TE-C3X 10/ TE2; TE6; TE16M HAS-R M10x90/ TE-C HEX M TE-C3X 12/ TE2; TE6; TE16M; TE35 HAS-R M10x90/ TE-C HEX M TE-C3X 12/ TE2; TE6; TE16M; TE35 HAS-R M10x90/ TE-C HEX M TE-C3X 12/ TE2; TE6; TE16M; TE35 HAS-R M10x90/ TE-C HEX M TE-C3X 12/ TE2; TE6; TE16M; TE35 HAS-R M12x110/ TE-C HEX M TE-C3X 14/ TE6; TE16M; TE35 HAS-R M12x110/ TE-C HEX M TE-C3X 14/ TE6; TE16M; TE35 HAS-R M12x110/ TE-C HEX M TE-C3X 14/ TE6; TE16M; TE35 HAS-R M12x110/ TE-C HEX M TE-C3X 14/ TE6; TE16M; TE35 HAS-R M16x125/ TE-C HEX M TE-CX 18/ TE16M; TE35 HAS-R M16x125/ TE-C HEX M TE-CX 18/ TE16M; TE35 HAS-R M16x125/ TE-C HEX M TE-CX 18/ TE16M; TE35 HAS-R M16x125/ TE-C HEX M TE-CX 18/ TE16M; TE TE-C HEX M TE-CX 18/ TE16M; TE35

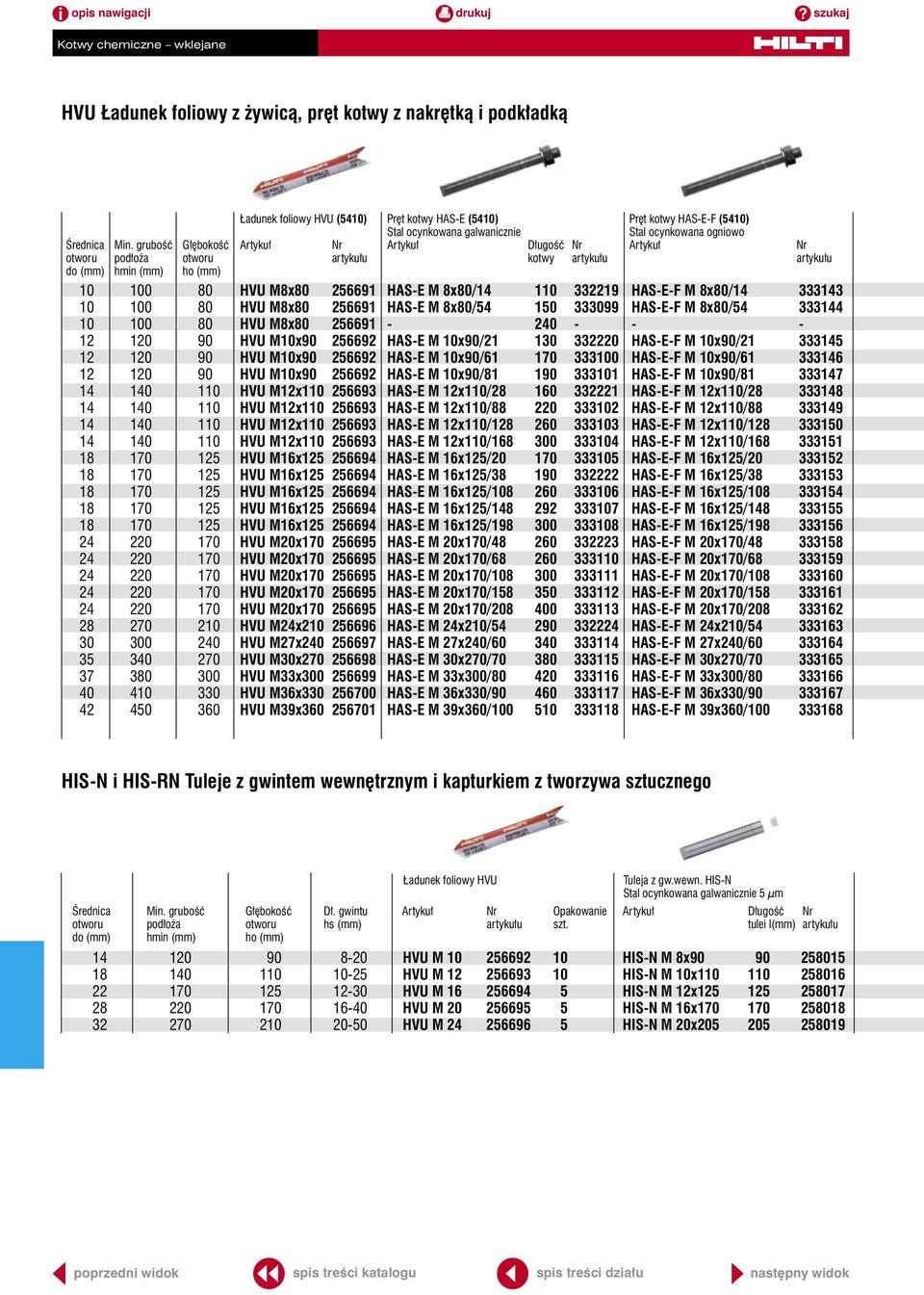

12 HVU Ładunek foliowy z żywicą, pręt kotwy z nakrętką i podkładką Ładunek foliowy HVU (5410) Pręt kotwy HAS-E (5410) Pręt kotwy HAS-E-F (5410) Stal ocynkowana galwanicznie Stal ocynkowana ogniowo Średnica Min. grubość Głębokość Długość podłoża kotwy do (mm) hmin (mm) ho (mm) HVU M8x HAS-E M 8x80/ HAS-E-F M 8x80/ HVU M8x HAS-E M 8x80/ HAS-E-F M 8x80/ HVU M8x HVU M10x HAS-E M 10x90/ HAS-E-F M 10x90/ HVU M10x HAS-E M 10x90/ HAS-E-F M 10x90/ HVU M10x HAS-E M 10x90/ HAS-E-F M 10x90/ HVU M12x HAS-E M 12x110/ HAS-E-F M 12x110/ HVU M12x HAS-E M 12x110/ HAS-E-F M 12x110/ HVU M12x HAS-E M 12x110/ HAS-E-F M 12x110/ HVU M12x HAS-E M 12x110/ HAS-E-F M 12x110/ HVU M16x HAS-E M 16x125/ HAS-E-F M 16x125/ HVU M16x HAS-E M 16x125/ HAS-E-F M 16x125/ HVU M16x HAS-E M 16x125/ HAS-E-F M 16x125/ HVU M16x HAS-E M 16x125/ HAS-E-F M 16x125/ HVU M16x HAS-E M 16x125/ HAS-E-F M 16x125/ HVU M20x HAS-E M 20x170/ HAS-E-F M 20x170/ HVU M20x HAS-E M 20x170/ HAS-E-F M 20x170/ HVU M20x HAS-E M 20x170/ HAS-E-F M 20x170/ HVU M20x HAS-E M 20x170/ HAS-E-F M 20x170/ HVU M20x HAS-E M 20x170/ HAS-E-F M 20x170/ HVU M24x HAS-E M 24x210/ HAS-E-F M 24x210/ HVU M27x HAS-E M 27x240/ HAS-E-F M 27x240/ HVU M30x HAS-E M 30x270/ HAS-E-F M 30x270/ HVU M33x HAS-E M 33x300/ HAS-E-F M 33x300/ HVU M36x HAS-E M 36x330/ HAS-E-F M 36x330/ HVU M39x HAS-E M 39x360/ HAS-E-F M 39x360/ HIS-N i HIS-RN Tuleje z gwintem wewnętrznym i kapturkiem z tworzywa sztucznego Średnica do (mm) Min. grubość podłoża hmin (mm) Głębokość ho (mm) Dł. gwintu hs (mm) Ładunek foliowy HVU Opakowanie szt. Tuleja z gw.wewn. HIS-N Stal ocynkowana galwanicznie 5 µm HVU M HIS-N M 8x HVU M HIS-N M 10x HVU M HIS-N M 12x HVU M HIS-N M 16x HVU M HIS-N M 20x Długość tulei l(mm)

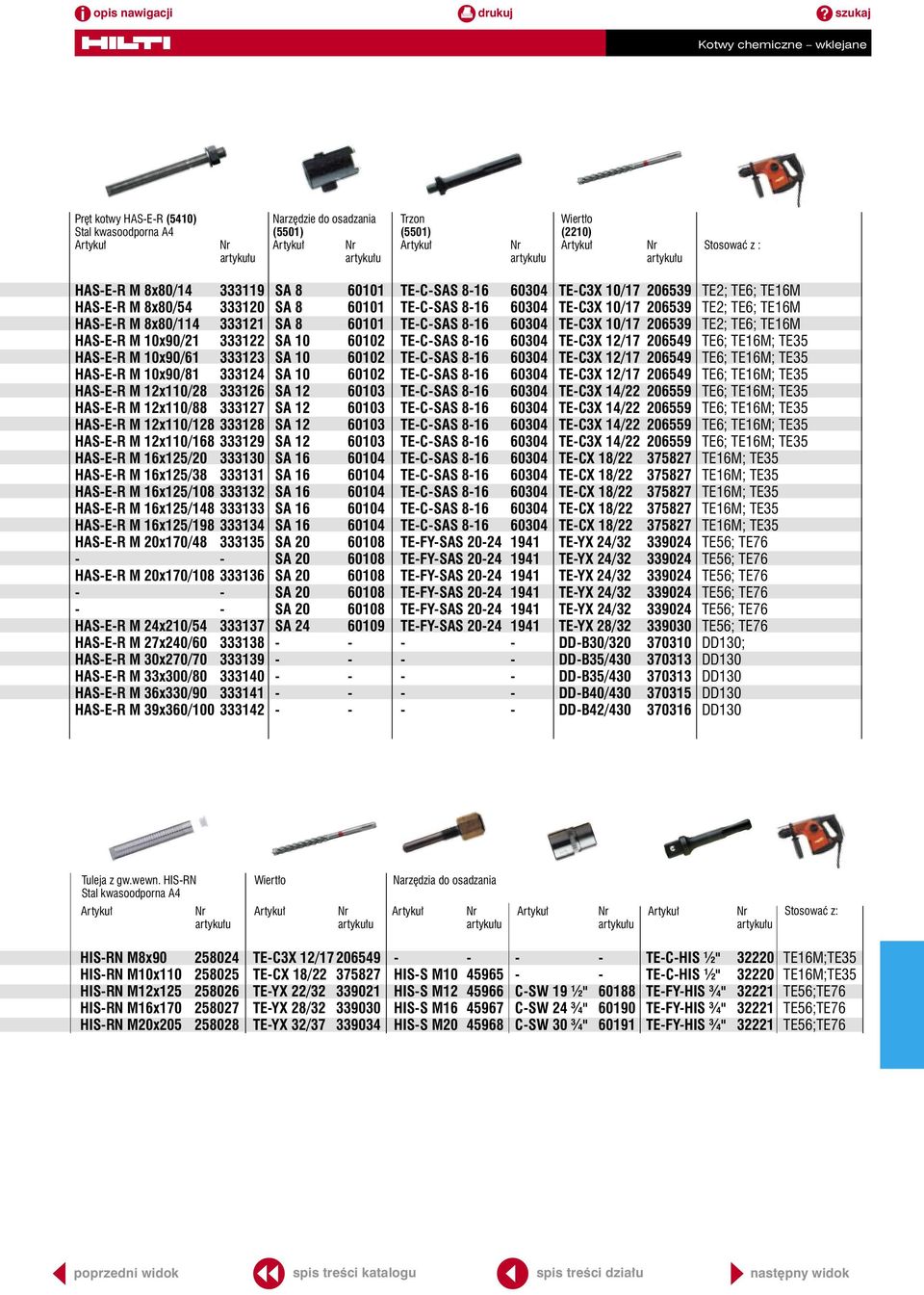

13 Pręt kotwy HAS-E-R (5410) Narzędzie do osadzania Trzon Wiertło Stal kwasoodporna A4 (5501) (5501) (2210) Stosować z : HAS-E-R M 8x80/ SA TE-C-SAS TE-C3X 10/ TE2; TE6; TE16M HAS-E-R M 8x80/ SA TE-C-SAS TE-C3X 10/ TE2; TE6; TE16M HAS-E-R M 8x80/ SA TE-C-SAS TE-C3X 10/ TE2; TE6; TE16M HAS-E-R M 10x90/ SA TE-C-SAS TE-C3X 12/ TE6; TE16M; TE35 HAS-E-R M 10x90/ SA TE-C-SAS TE-C3X 12/ TE6; TE16M; TE35 HAS-E-R M 10x90/ SA TE-C-SAS TE-C3X 12/ TE6; TE16M; TE35 HAS-E-R M 12x110/ SA TE-C-SAS TE-C3X 14/ TE6; TE16M; TE35 HAS-E-R M 12x110/ SA TE-C-SAS TE-C3X 14/ TE6; TE16M; TE35 HAS-E-R M 12x110/ SA TE-C-SAS TE-C3X 14/ TE6; TE16M; TE35 HAS-E-R M 12x110/ SA TE-C-SAS TE-C3X 14/ TE6; TE16M; TE35 HAS-E-R M 16x125/ SA TE-C-SAS TE-CX 18/ TE16M; TE35 HAS-E-R M 16x125/ SA TE-C-SAS TE-CX 18/ TE16M; TE35 HAS-E-R M 16x125/ SA TE-C-SAS TE-CX 18/ TE16M; TE35 HAS-E-R M 16x125/ SA TE-C-SAS TE-CX 18/ TE16M; TE35 HAS-E-R M 16x125/ SA TE-C-SAS TE-CX 18/ TE16M; TE35 HAS-E-R M 20x170/ SA TE-FY-SAS TE-YX 24/ TE56; TE SA TE-FY-SAS TE-YX 24/ TE56; TE76 HAS-E-R M 20x170/ SA TE-FY-SAS TE-YX 24/ TE56; TE SA TE-FY-SAS TE-YX 24/ TE56; TE SA TE-FY-SAS TE-YX 24/ TE56; TE76 HAS-E-R M 24x210/ SA TE-FY-SAS TE-YX 28/ TE56; TE76 HAS-E-R M 27x240/ DD-B30/ DD130; HAS-E-R M 30x270/ DD-B35/ DD130 HAS-E-R M 33x300/ DD-B35/ DD130 HAS-E-R M 36x330/ DD-B40/ DD130 HAS-E-R M 39x360/ DD-B42/ DD130 Tuleja z gw.wewn. HIS-RN Stal kwasoodporna A4 Wiertło Narzędzia do osadzania Stosować z: HIS-RN M8x TE-C3X 12/ TE-C-HIS ½" TE16M;TE35 HIS-RN M10x TE-CX 18/ HIS-S M TE-C-HIS ½" TE16M;TE35 HIS-RN M12x TE-YX 22/ HIS-S M C-SW 19 ½" TE-FY-HIS ¾" TE56;TE76 HIS-RN M16x TE-YX 28/ HIS-S M C-SW 24 ¾" TE-FY-HIS ¾" TE56;TE76 HIS-RN M20x TE-YX 32/ HIS-S M C-SW 30 ¾" TE-FY-HIS ¾" TE56;TE76

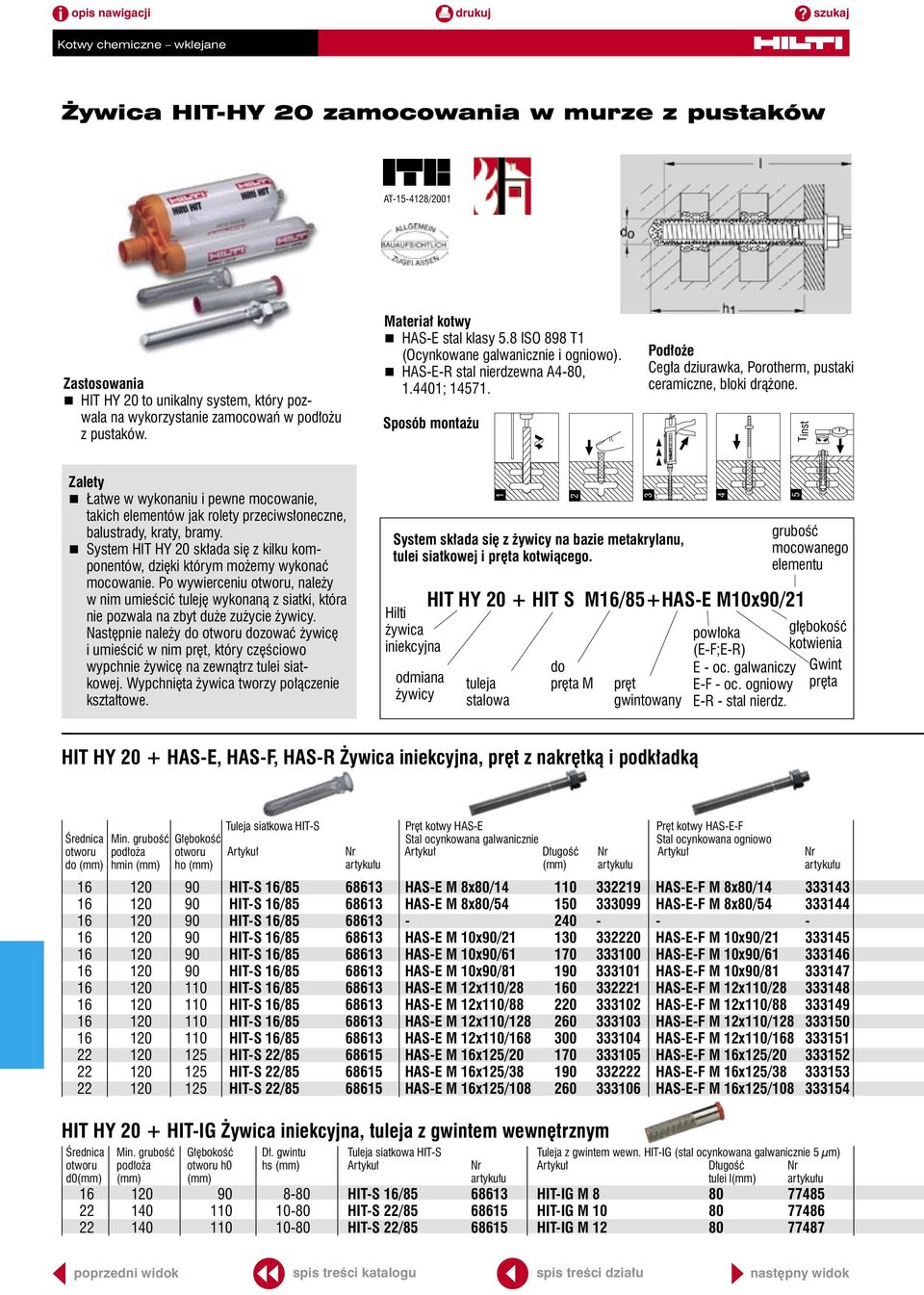

14 Tinst Żywica HIT-HY 20 zamocowania w murze z pustaków 5 Zalety Łatwe w wykonaniu i pewne mocowanie, takich elementów jak rolety przeciwsłoneczne, balustrady, kraty, bramy. System HIT HY 20 składa się z kilku komponentów, dzięki którym możemy wykonać mocowanie. Po wywierceniu, należy w nim umieścić tuleję wykonaną z siatki, która nie pozwala na zbyt duże zużycie żywicy. Następnie należy do dozować żywicę i umieścić w nim pręt, który częściowo wypchnie żywicę na zewnątrz tulei siatkowej. Wypchnięta żywica tworzy połączenie kształtowe. System składa się z żywicy na bazie metakrylanu, tulei siatkowej i pręta kotwiącego. Hilti żywica iniekcyjna odmiana żywicy HIT HY 20 + HIT S M16/85+HAS-E M10x90/21 tuleja stalowa do pręta M pręt gwintowany HIT HY 20 + HAS-E, HAS-F, HAS-R Żywica iniekcyjna, pręt z nakrętką i podkładką Średnica do (mm) Min. grubość podłoża hmin (mm) Głębokość ho (mm) Tuleja siatkowa HIT-S Sposób montażu Pręt kotwy HAS-E Stal ocynkowana galwanicznie Długość (mm) grubość mocowanego elementu powłoka głębokość (E-F;E-R) kotwienia E - oc. galwaniczy Gwint E-F - oc. ogniowy pręta E-R - stal nierdz. Pręt kotwy HAS-E-F Stal ocynkowana ogniowo HIT-S 16/ HAS-E M 8x80/ HAS-E-F M 8x80/ HIT-S 16/ HAS-E M 8x80/ HAS-E-F M 8x80/ HIT-S 16/ HIT-S 16/ HAS-E M 10x90/ HAS-E-F M 10x90/ HIT-S 16/ HAS-E M 10x90/ HAS-E-F M 10x90/ HIT-S 16/ HAS-E M 10x90/ HAS-E-F M 10x90/ HIT-S 16/ HAS-E M 12x110/ HAS-E-F M 12x110/ HIT-S 16/ HAS-E M 12x110/ HAS-E-F M 12x110/ HIT-S 16/ HAS-E M 12x110/ HAS-E-F M 12x110/ HIT-S 16/ HAS-E M 12x110/ HAS-E-F M 12x110/ HIT-S 22/ HAS-E M 16x125/ HAS-E-F M 16x125/ HIT-S 22/ HAS-E M 16x125/ HAS-E-F M 16x125/ HIT-S 22/ HAS-E M 16x125/ HAS-E-F M 16x125/ HIT HY 20 + HIT-IG Żywica iniekcyjna, tuleja z gwintem wewnętrznym Średnica Min. grubość Głębokość Dł. gwintu Tuleja siatkowa HIT-S Tuleja z gwintem wewn. HIT-IG (stal ocynkowana galwanicznie 5 µm) podłoża h0 hs (mm) Długość d0(mm) (mm) (mm) tulei l(mm) HIT-S 16/ HIT-IG M HIT-S 22/ HIT-IG M HIT-S 22/ HIT-IG M Tinst MD Tinst AT / MD MD 2000 Zastosowania HIT HY 20 to unikalny system, który pozwala na wykorzystanie zamocowań w podłożu z pustaków. Materiał kotwy HAS-E stal klasy 5.8 ISO 898 T1 (Ocynkowane galwanicznie i ogniowo). HAS-E-R stal nierdzewna A4-80, ; Tinst Podłoże Cegła dziurawka, Porotherm, pustaki ceramiczne, bloki drążone MD 2000 Tinst MD 2000

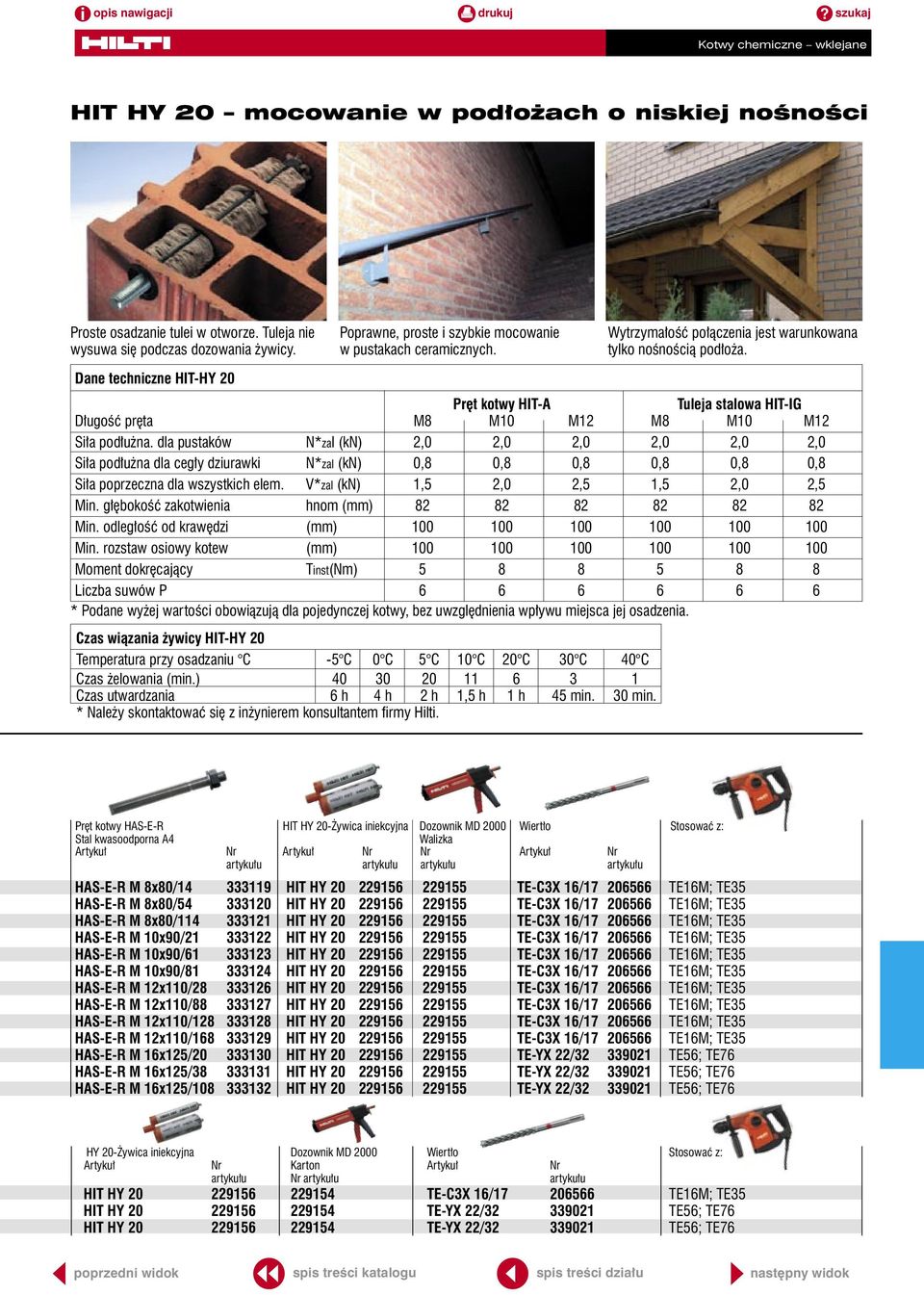

15 HIT HY 20 mocowanie w podłożach o niskiej nośności Proste osadzanie tulei w otworze. Tuleja nie wysuwa się podczas dozowania żywicy. Poprawne, proste i szybkie mocowanie w pustakach ceramicznych. Wytrzymałość połączenia jest warunkowana tylko nośnością podłoża. Dane techniczne HIT-HY 20 Pręt kotwy HIT-A Tuleja stalowa HIT-IG Długość pręta M8 M10 M12 M8 M10 M12 Siła podłużna. dla pustaków N*zal (kn) 2,0 2,0 2,0 2,0 2,0 2,0 Siła podłużna dla cegły dziurawki N*zal (kn) 0,8 0,8 0,8 0,8 0,8 0,8 Siła poprzeczna dla wszystkich elem. V*zal (kn) 1,5 2,0 2,5 1,5 2,0 2,5 Min. głębokość zakotwienia hnom (mm) Min. odległość od krawędzi (mm) Min. rozstaw osiowy kotew (mm) Moment dokręcający Tinst(Nm) Liczba suwów P * Podane wyżej wartości obowiązują dla pojedynczej kotwy, bez uwzględnienia wpływu miejsca jej osadzenia. Czas wiązania żywicy HIT-HY 20 Temperatura przy osadzaniu C -5 C 0 C 5 C 10 C 20 C 30 C 40 C Czas żelowania (min.) Czas utwardzania 6 h 4 h 2 h 1,5 h 1 h 45 min. 30 min. * Należy skontaktować się z inżynierem konsultantem firmy Hilti. Pręt kotwy HAS-E-R Stal kwasoodporna A4 HIT HY 20-Żywica iniekcyjna Dozownik MD 2000 Walizka HAS-E-R M 8x80/ HIT HY TE-C3X 16/ TE16M; TE35 HAS-E-R M 8x80/ HIT HY TE-C3X 16/ TE16M; TE35 HAS-E-R M 8x80/ HIT HY TE-C3X 16/ TE16M; TE35 HAS-E-R M 10x90/ HIT HY TE-C3X 16/ TE16M; TE35 HAS-E-R M 10x90/ HIT HY TE-C3X 16/ TE16M; TE35 HAS-E-R M 10x90/ HIT HY TE-C3X 16/ TE16M; TE35 HAS-E-R M 12x110/ HIT HY TE-C3X 16/ TE16M; TE35 HAS-E-R M 12x110/ HIT HY TE-C3X 16/ TE16M; TE35 HAS-E-R M 12x110/ HIT HY TE-C3X 16/ TE16M; TE35 HAS-E-R M 12x110/ HIT HY TE-C3X 16/ TE16M; TE35 HAS-E-R M 16x125/ HIT HY TE-YX 22/ TE56; TE76 HAS-E-R M 16x125/ HIT HY TE-YX 22/ TE56; TE76 HAS-E-R M 16x125/ HIT HY TE-YX 22/ TE56; TE76 Wiertło Stosować z: HY 20-Żywica iniekcyjna Dozownik MD 2000 Wiertło Stosować z: Karton HIT HY TE-C3X 16/ TE16M; TE35 HIT HY TE-YX 22/ TE56; TE76 HIT HY TE-YX 22/ TE56; TE76

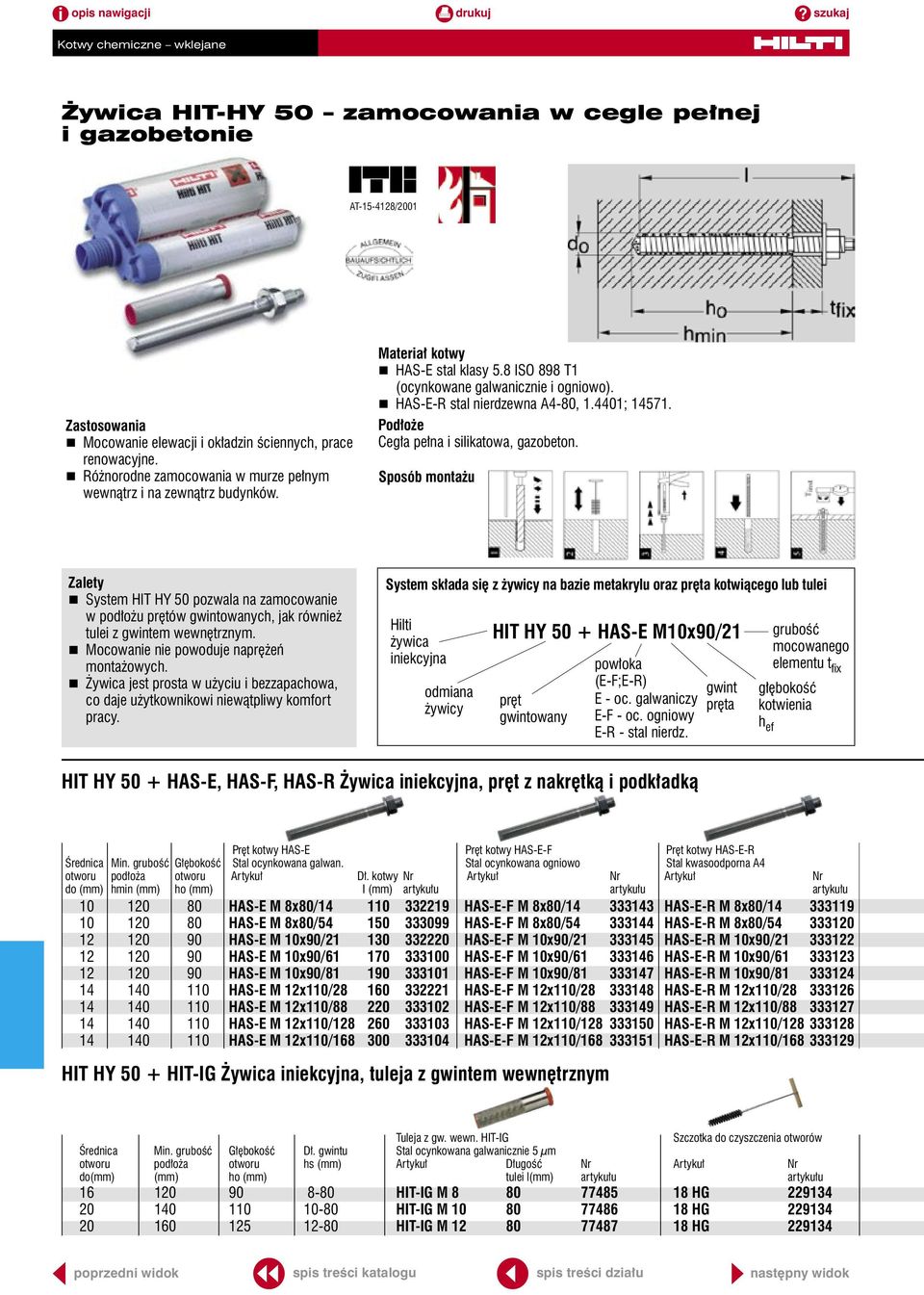

16 Żywica HIT-HY 50 zamocowania w cegle pełnej i gazobetonie AT /2001 Zastosowania Mocowanie elewacji i okładzin ściennych, prace renowacyjne. Różnorodne zamocowania w murze pełnym wewnątrz i na zewnątrz budynków. Materiał kotwy HAS-E stal klasy 5.8 ISO 898 T1 (ocynkowane galwanicznie i ogniowo). HAS-E-R stal nierdzewna A4-80, ; Podłoże Cegła pełna i silikatowa, gazobeton. Sposób montażu Zalety System HIT HY 50 pozwala na zamocowanie w podłożu prętów gwintowanych, jak również tulei z gwintem wewnętrznym. Mocowanie nie powoduje naprężeń montażowych. Żywica jest prosta w użyciu i bezzapachowa, co daje użytkownikowi niewątpliwy komfort pracy. System składa się z żywicy na bazie metakrylu oraz pręta kotwiącego lub tulei Hilti żywica iniekcyjna odmiana żywicy HIT HY 50 + HAS-E M10x90/21 pręt gwintowany powłoka (E-F;E-R) E - oc. galwaniczy E-F - oc. ogniowy E-R - stal nierdz. gwint pręta grubość mocowanego elementu t fix głębokość kotwienia h ef HIT HY 50 + HAS-E, HAS-F, HAS-R Żywica iniekcyjna, pręt z nakrętką i podkładką Średnica do (mm) Min. grubość podłoża hmin (mm) Głębokość ho (mm) Pręt kotwy HAS-E Stal ocynkowana galwan. Dł. kotwy I (mm) Pręt kotwy HAS-E-F Stal ocynkowana ogniowo HAS-E M 8x80/ HAS-E-F M 8x80/ HAS-E-R M 8x80/ HAS-E M 8x80/ HAS-E-F M 8x80/ HAS-E-R M 8x80/ HAS-E M 10x90/ HAS-E-F M 10x90/ HAS-E-R M 10x90/ HAS-E M 10x90/ HAS-E-F M 10x90/ HAS-E-R M 10x90/ HAS-E M 10x90/ HAS-E-F M 10x90/ HAS-E-R M 10x90/ HAS-E M 12x110/ HAS-E-F M 12x110/ HAS-E-R M 12x110/ HAS-E M 12x110/ HAS-E-F M 12x110/ HAS-E-R M 12x110/ HAS-E M 12x110/ HAS-E-F M 12x110/ HAS-E-R M 12x110/ HAS-E M 12x110/ HAS-E-F M 12x110/ HAS-E-R M 12x110/ HIT HY 50 + HIT-IG Żywica iniekcyjna, tuleja z gwintem wewnętrznym Pręt kotwy HAS-E-R Stal kwasoodporna A4 Tuleja z gw. wewn. HIT-IG Szczotka do czyszczenia otworów Średnica Min. grubość Głębokość Dł. gwintu Stal ocynkowana galwanicznie 5 µm podłoża hs (mm) Długość do(mm) (mm) ho (mm) tulei l(mm) HIT-IG M HG HIT-IG M HG HIT-IG M HG

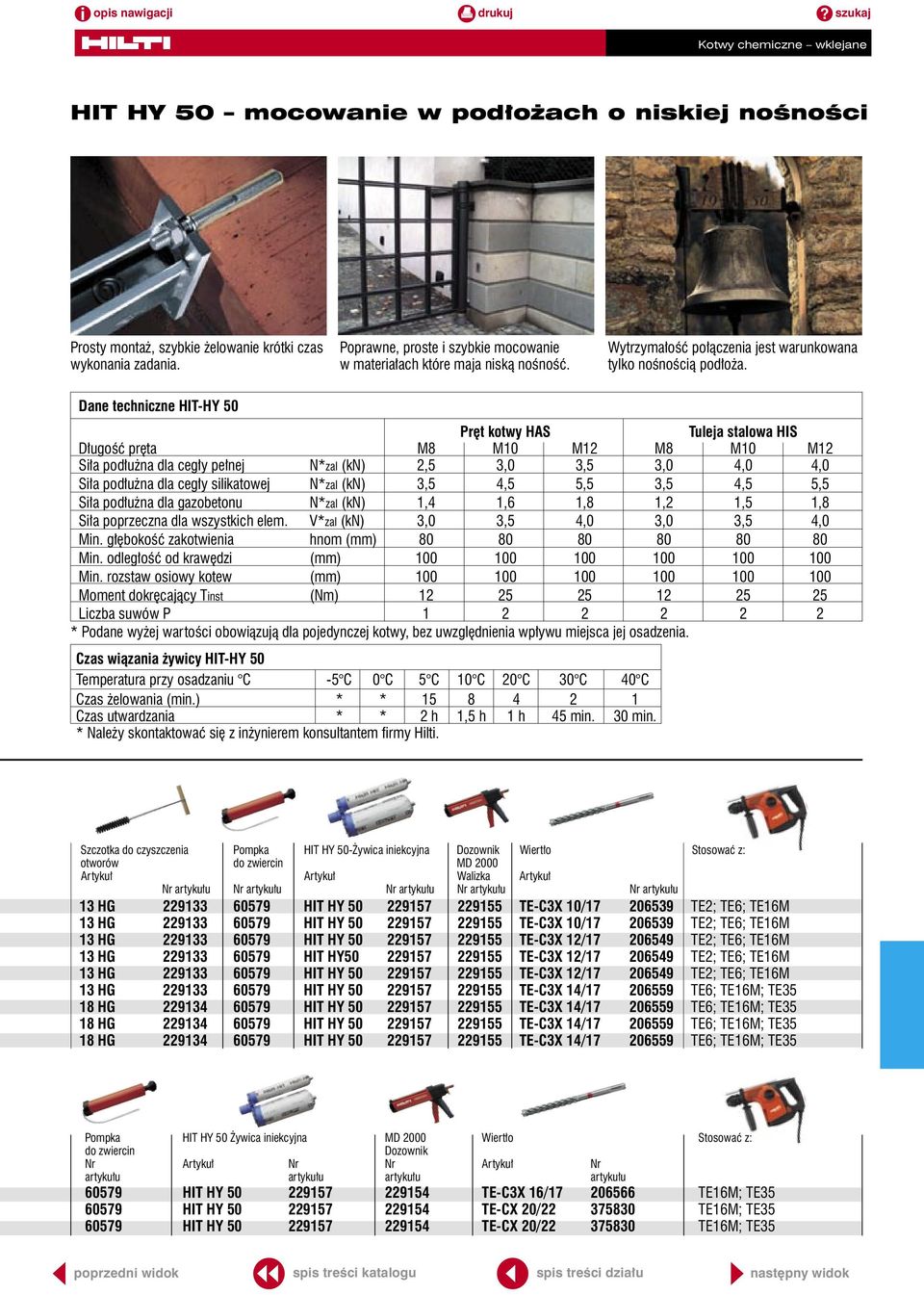

17 HIT HY 50 mocowanie w podłożach o niskiej nośności Prosty montaż, szybkie żelowanie krótki czas wykonania zadania. Poprawne, proste i szybkie mocowanie w materiałach które maja niską nośność. Wytrzymałość połączenia jest warunkowana tylko nośnością podłoża. Dane techniczne HIT-HY 50 Pręt kotwy HAS Tuleja stalowa HIS Długość pręta M8 M10 M12 M8 M10 M12 Siła podłużna dla cegły pełnej N*zal (kn) 2,5 3,0 3,5 3,0 4,0 4,0 Siła podłużna dla cegły silikatowej N*zal (kn) 3,5 4,5 5,5 3,5 4,5 5,5 Siła podłużna dla gazobetonu N*zal (kn) 1,4 1,6 1,8 1,2 1,5 1,8 Siła poprzeczna dla wszystkich elem. V*zal (kn) 3,0 3,5 4,0 3,0 3,5 4,0 Min. głębokość zakotwienia hnom (mm) Min. odległość od krawędzi (mm) Min. rozstaw osiowy kotew (mm) Moment dokręcający Tinst (Nm) Liczba suwów P * Podane wyżej wartości obowiązują dla pojedynczej kotwy, bez uwzględnienia wpływu miejsca jej osadzenia. Czas wiązania żywicy HIT-HY 50 Temperatura przy osadzaniu C -5 C 0 C 5 C 10 C 20 C 30 C 40 C Czas żelowania (min.) * * Czas utwardzania * * 2 h 1,5 h 1 h 45 min. 30 min. * Należy skontaktować się z inżynierem konsultantem firmy Hilti. Szczotka do czyszczenia otworów Pompka do zwiercin HIT HY 50-Żywica iniekcyjna Dozownik MD 2000 Walizka 13 HG HIT HY TE-C3X 10/ TE2; TE6; TE16M 13 HG HIT HY TE-C3X 10/ TE2; TE6; TE16M 13 HG HIT HY TE-C3X 12/ TE2; TE6; TE16M 13 HG HIT HY TE-C3X 12/ TE2; TE6; TE16M 13 HG HIT HY TE-C3X 12/ TE2; TE6; TE16M 13 HG HIT HY TE-C3X 14/ TE6; TE16M; TE35 18 HG HIT HY TE-C3X 14/ TE6; TE16M; TE35 18 HG HIT HY TE-C3X 14/ TE6; TE16M; TE35 18 HG HIT HY TE-C3X 14/ TE6; TE16M; TE35 Wiertło Stosować z: Pompka HIT HY 50 Żywica iniekcyjna MD 2000 Wiertło Stosować z: do zwiercin Dozownik HIT HY TE-C3X 16/ TE16M; TE HIT HY TE-CX 20/ TE16M; TE HIT HY TE-CX 20/ TE16M; TE35

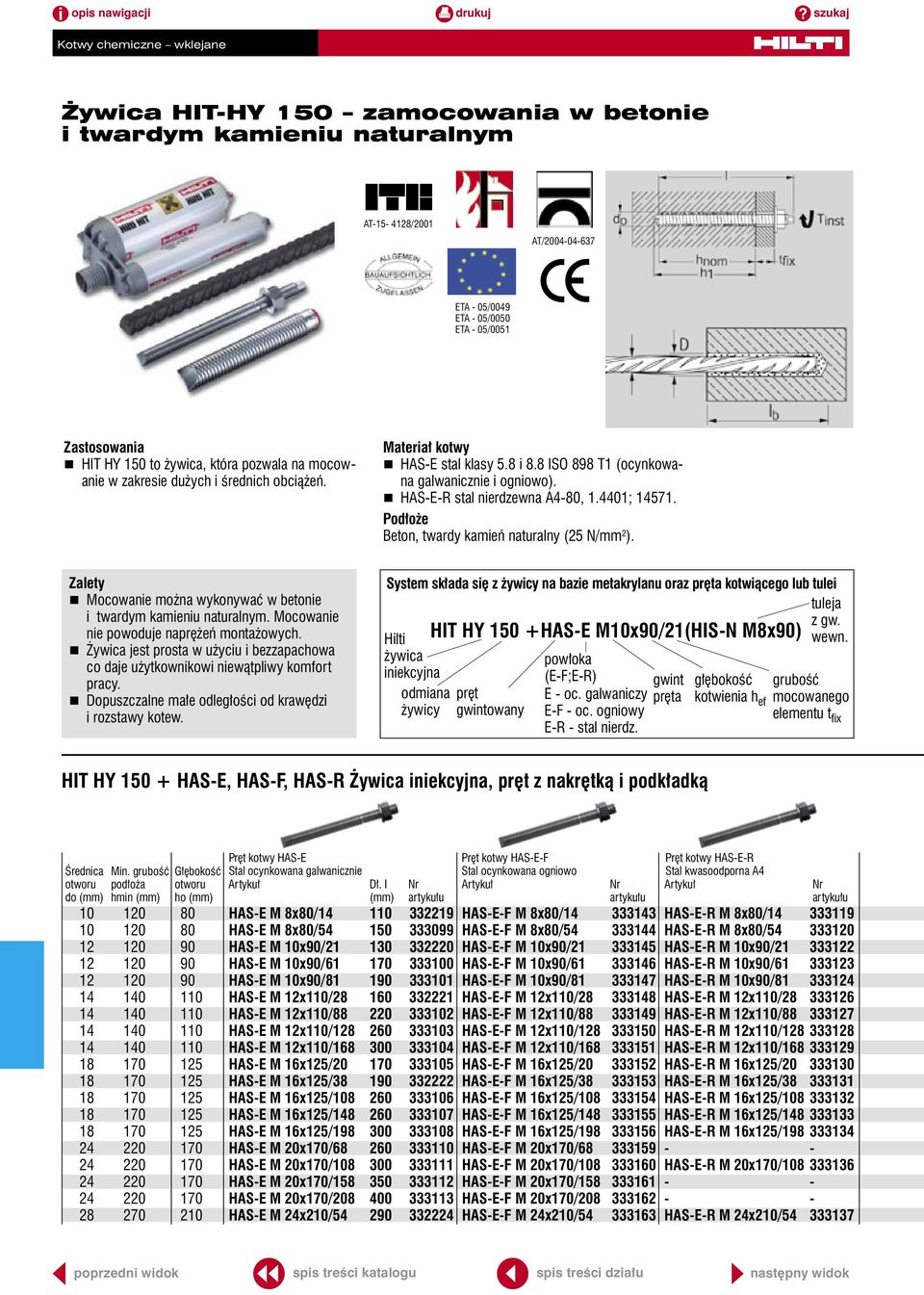

18 Żywica HIT-HY 150 zamocowania w betonie i twardym kamieniu naturalnym AT /2001 AT/ ETA - 05/0049 ETA - 05/0050 ETA - 05/0051 Zastosowania HIT HY 150 to żywica, która pozwala na mocowanie w zakresie dużych i średnich obciążeń. Materiał kotwy HAS-E stal klasy 5.8 i 8.8 ISO 898 T1 (ocynkowana galwanicznie i ogniowo). HAS-E-R stal nierdzewna A4-80, ; Podłoże Beton, twardy kamień naturalny (25 N/mm 2 ). Zalety Mocowanie można wykonywać w betonie i twardym kamieniu naturalnym. Mocowanie nie powoduje naprężeń montażowych. Żywica jest prosta w użyciu i bezzapachowa co daje użytkownikowi niewątpliwy komfort pracy. Dopuszczalne małe odległości od krawędzi i rozstawy kotew. System składa się z żywicy na bazie metakrylanu oraz pręta kotwiącego lub tulei Hilti żywica iniekcyjna odmiana żywicy HIT HY 150 +HAS-E M10x90/21(HIS-N M8x90) pręt gwintowany powłoka (E-F;E-R) gwint E - oc. galwaniczy pręta E-F - oc. ogniowy E-R - stal nierdz. tuleja z gw. wewn. głębokość grubość kotwienia h ef mocowanego elementu t fix HIT HY HAS-E, HAS-F, HAS-R Żywica iniekcyjna, pręt z nakrętką i podkładką Średnica do (mm) Min. grubość podłoża hmin (mm) Głębokość ho (mm) Pręt kotwy HAS-E Stal ocynkowana galwanicznie Dł. I (mm) Pręt kotwy HAS-E-F Stal ocynkowana ogniowo Pręt kotwy HAS-E-R Stal kwasoodporna A HAS-E M 8x80/ HAS-E-F M 8x80/ HAS-E-R M 8x80/ HAS-E M 8x80/ HAS-E-F M 8x80/ HAS-E-R M 8x80/ HAS-E M 10x90/ HAS-E-F M 10x90/ HAS-E-R M 10x90/ HAS-E M 10x90/ HAS-E-F M 10x90/ HAS-E-R M 10x90/ HAS-E M 10x90/ HAS-E-F M 10x90/ HAS-E-R M 10x90/ HAS-E M 12x110/ HAS-E-F M 12x110/ HAS-E-R M 12x110/ HAS-E M 12x110/ HAS-E-F M 12x110/ HAS-E-R M 12x110/ HAS-E M 12x110/ HAS-E-F M 12x110/ HAS-E-R M 12x110/ HAS-E M 12x110/ HAS-E-F M 12x110/ HAS-E-R M 12x110/ HAS-E M 16x125/ HAS-E-F M 16x125/ HAS-E-R M 16x125/ HAS-E M 16x125/ HAS-E-F M 16x125/ HAS-E-R M 16x125/ HAS-E M 16x125/ HAS-E-F M 16x125/ HAS-E-R M 16x125/ HAS-E M 16x125/ HAS-E-F M 16x125/ HAS-E-R M 16x125/ HAS-E M 16x125/ HAS-E-F M 16x125/ HAS-E-R M 16x125/ HAS-E M 20x170/ HAS-E-F M 20x170/ HAS-E M 20x170/ HAS-E-F M 20x170/ HAS-E-R M 20x170/ HAS-E M 20x170/ HAS-E-F M 20x170/ HAS-E M 20x170/ HAS-E-F M 20x170/ HAS-E M 24x210/ HAS-E-F M 24x210/ HAS-E-R M 24x210/

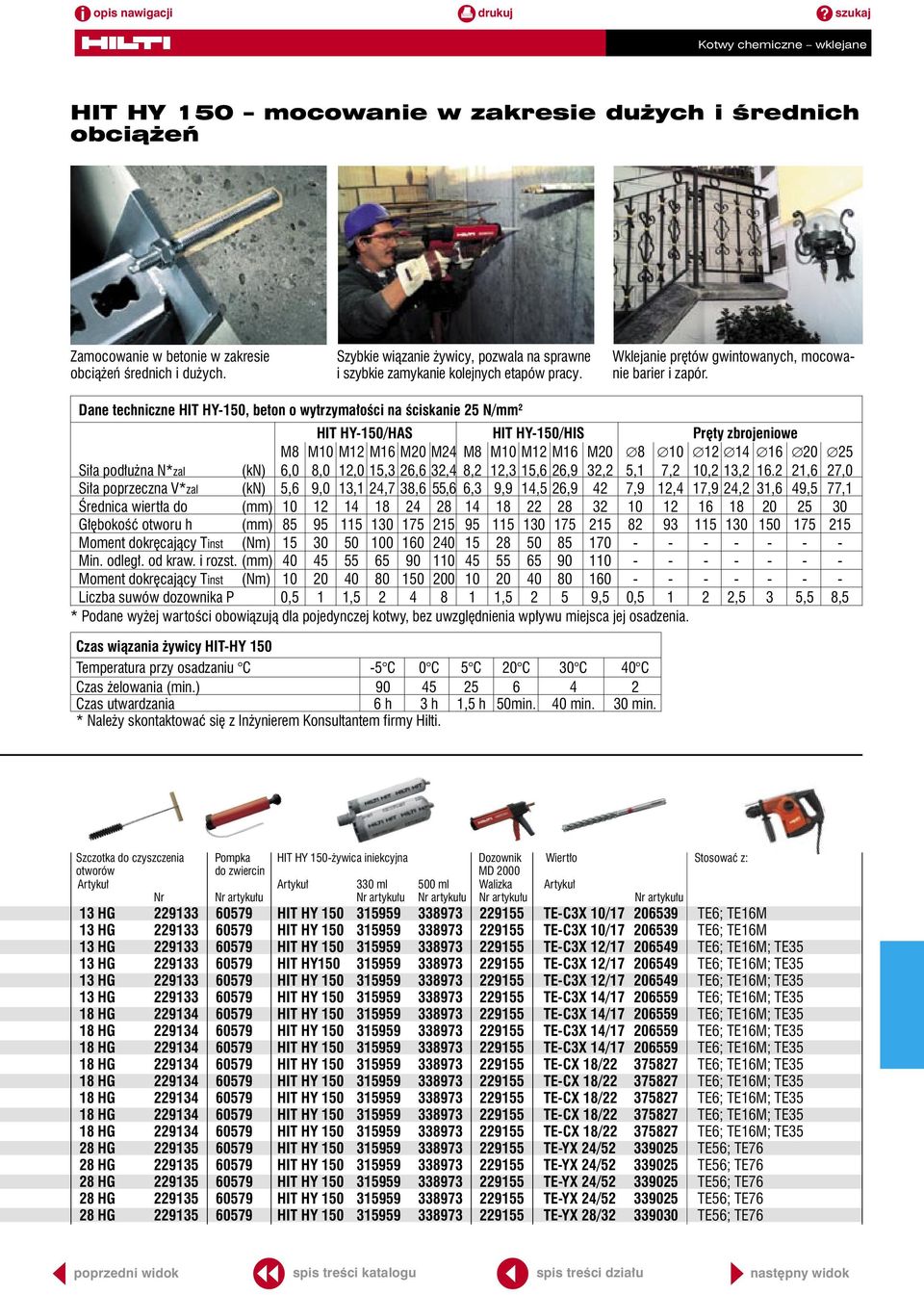

19 HIT HY 150 mocowanie w zakresie dużych i średnich obciążeń Zamocowanie w betonie w zakresie obciążeń średnich i dużych. Szybkie wiązanie żywicy, pozwala na sprawne i szybkie zamykanie kolejnych etapów pracy. Wklejanie prętów gwintowanych, mocowanie barier i zapór. Dane techniczne HIT HY-150, beton o wytrzymałości na ściskanie 25 N/mm 2 HIT HY-150/HAS HIT HY-150/HIS Pręty zbrojeniowe M8 M10 M12 M16 M20 M24 M8 M10 M12 M16 M Siła podłużna N*zal (kn) 6,0 8,0 12,0 15,3 26,6 32,4 8,2 12,3 15,6 26,9 32,2 5,1 7,2 10,2 13, ,6 27,0 Siła poprzeczna V*zal (kn) 5,6 9,0 13,1 24,7 38,6 55,6 6,3 9,9 14,5 26,9 42 7,9 12,4 17,9 24,2 31,6 49,5 77,1 Średnica wiertła do (mm) Głębokość h (mm) Moment dokręcający Tinst (Nm) Min. odległ. od kraw. i rozst. (mm) Moment dokręcający Tinst (Nm) Liczba suwów dozownika P 0,5 1 1, , ,5 0, ,5 3 5,5 8,5 * Podane wyżej wartości obowiązują dla pojedynczej kotwy, bez uwzględnienia wpływu miejsca jej osadzenia. Czas wiązania żywicy HIT-HY 150 Temperatura przy osadzaniu C -5 C 0 C 5 C 20 C 30 C 40 C Czas żelowania (min.) Czas utwardzania 6 h 3 h 1,5 h 50min. 40 min. 30 min. * Należy skontaktować się z Inżynierem Konsultantem firmy Hilti. Szczotka do czyszczenia otworów Pompka do zwiercin HIT HY 150-żywica iniekcyjna 330 ml 500 ml Dozownik MD 2000 Walizka 13 HG HIT HY TE-C3X 10/ TE6; TE16M 13 HG HIT HY TE-C3X 10/ TE6; TE16M 13 HG HIT HY TE-C3X 12/ TE6; TE16M; TE35 13 HG HIT HY TE-C3X 12/ TE6; TE16M; TE35 13 HG HIT HY TE-C3X 12/ TE6; TE16M; TE35 13 HG HIT HY TE-C3X 14/ TE6; TE16M; TE35 18 HG HIT HY TE-C3X 14/ TE6; TE16M; TE35 18 HG HIT HY TE-C3X 14/ TE6; TE16M; TE35 18 HG HIT HY TE-C3X 14/ TE6; TE16M; TE35 18 HG HIT HY TE-CX 18/ TE6; TE16M; TE35 18 HG HIT HY TE-CX 18/ TE6; TE16M; TE35 18 HG HIT HY TE-CX 18/ TE6; TE16M; TE35 18 HG HIT HY TE-CX 18/ TE6; TE16M; TE35 18 HG HIT HY TE-CX 18/ TE6; TE16M; TE35 28 HG HIT HY TE-YX 24/ TE56; TE76 28 HG HIT HY TE-YX 24/ TE56; TE76 28 HG HIT HY TE-YX 24/ TE56; TE76 28 HG HIT HY TE-YX 24/ TE56; TE76 28 HG HIT HY TE-YX 28/ TE56; TE76 Wiertło Stosować z:

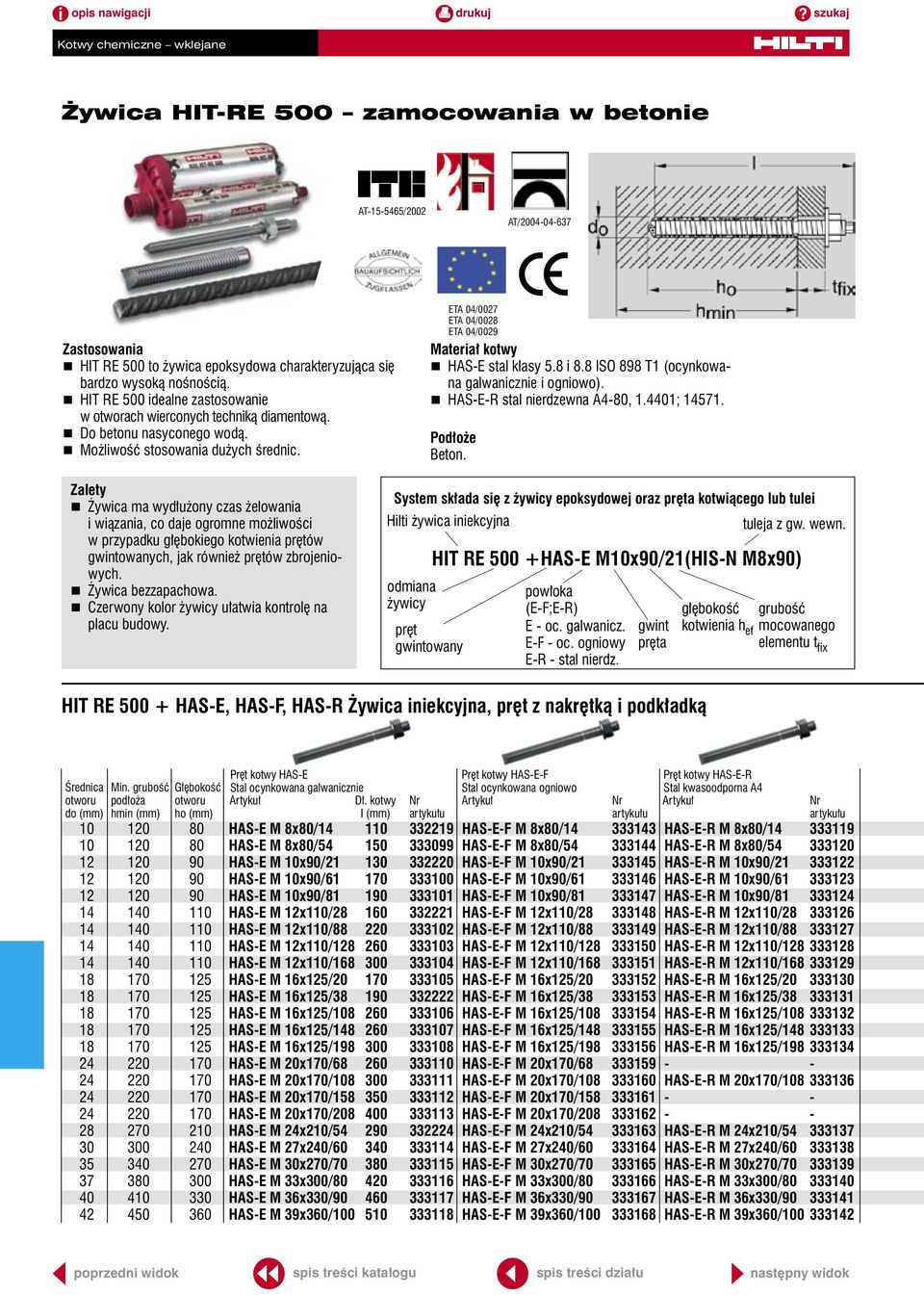

20 Żywica HIT-RE 500 zamocowania w betonie AT /2002 AT/ Zastosowania HIT RE 500 to żywica epoksydowa charakteryzująca się bardzo wysoką nośnością. HIT RE 500 idealne zastosowanie w otworach wierconych techniką diamentową. Do betonu nasyconego wodą. Możliwość stosowania dużych średnic. ETA 04/0027 ETA 04/0028 ETA 04/0029 Materiał kotwy HAS-E stal klasy 5.8 i 8.8 ISO 898 T1 (ocynkowana galwanicznie i ogniowo). HAS-E-R stal nierdzewna A4-80, ; Podłoże Beton. Zalety Żywica ma wydłużony czas żelowania i wiązania, co daje ogromne możliwości w przypadku głębokiego kotwienia prętów gwintowanych, jak również prętów zbrojeniowych. Żywica bezzapachowa. Czerwony kolor żywicy ułatwia kontrolę na placu budowy. System składa się z żywicy epoksydowej oraz pręta kotwiącego lub tulei Hilti żywica iniekcyjna tuleja z gw. wewn. odmiana żywicy pręt gwintowany HIT RE 500 +HAS-E M10x90/21(HIS-N M8x90) powłoka (E-F;E-R) E - oc. galwanicz. E-F - oc. ogniowy E-R - stal nierdz. gwint pręta głębokość grubość kotwienia h ef mocowanego elementu t fix HIT RE HAS-E, HAS-F, HAS-R Żywica iniekcyjna, pręt z nakrętką i podkładką Średnica do (mm) Min. grubość podłoża hmin (mm) Głębokość ho (mm) Pręt kotwy HAS-E Stal ocynkowana galwanicznie Dł. kotwy I (mm) Pręt kotwy HAS-E-F Stal ocynkowana ogniowo Pręt kotwy HAS-E-R Stal kwasoodporna A HAS-E M 8x80/ HAS-E-F M 8x80/ HAS-E-R M 8x80/ HAS-E M 8x80/ HAS-E-F M 8x80/ HAS-E-R M 8x80/ HAS-E M 10x90/ HAS-E-F M 10x90/ HAS-E-R M 10x90/ HAS-E M 10x90/ HAS-E-F M 10x90/ HAS-E-R M 10x90/ HAS-E M 10x90/ HAS-E-F M 10x90/ HAS-E-R M 10x90/ HAS-E M 12x110/ HAS-E-F M 12x110/ HAS-E-R M 12x110/ HAS-E M 12x110/ HAS-E-F M 12x110/ HAS-E-R M 12x110/ HAS-E M 12x110/ HAS-E-F M 12x110/ HAS-E-R M 12x110/ HAS-E M 12x110/ HAS-E-F M 12x110/ HAS-E-R M 12x110/ HAS-E M 16x125/ HAS-E-F M 16x125/ HAS-E-R M 16x125/ HAS-E M 16x125/ HAS-E-F M 16x125/ HAS-E-R M 16x125/ HAS-E M 16x125/ HAS-E-F M 16x125/ HAS-E-R M 16x125/ HAS-E M 16x125/ HAS-E-F M 16x125/ HAS-E-R M 16x125/ HAS-E M 16x125/ HAS-E-F M 16x125/ HAS-E-R M 16x125/ HAS-E M 20x170/ HAS-E-F M 20x170/ HAS-E M 20x170/ HAS-E-F M 20x170/ HAS-E-R M 20x170/ HAS-E M 20x170/ HAS-E-F M 20x170/ HAS-E M 20x170/ HAS-E-F M 20x170/ HAS-E M 24x210/ HAS-E-F M 24x210/ HAS-E-R M 24x210/ HAS-E M 27x240/ HAS-E-F M 27x240/ HAS-E-R M 27x240/ HAS-E M 30x270/ HAS-E-F M 30x270/ HAS-E-R M 30x270/ HAS-E M 33x300/ HAS-E-F M 33x300/ HAS-E-R M 33x300/ HAS-E M 36x330/ HAS-E-F M 36x330/ HAS-E-R M 36x330/ HAS-E M 39x360/ HAS-E-F M 39x360/ HAS-E-R M 39x360/
