1 Power für Profis! Największy producent Nr. 1 przyczep w Europie Przyczepa z układem zsuwającym»gigant« PL Agrartechnik

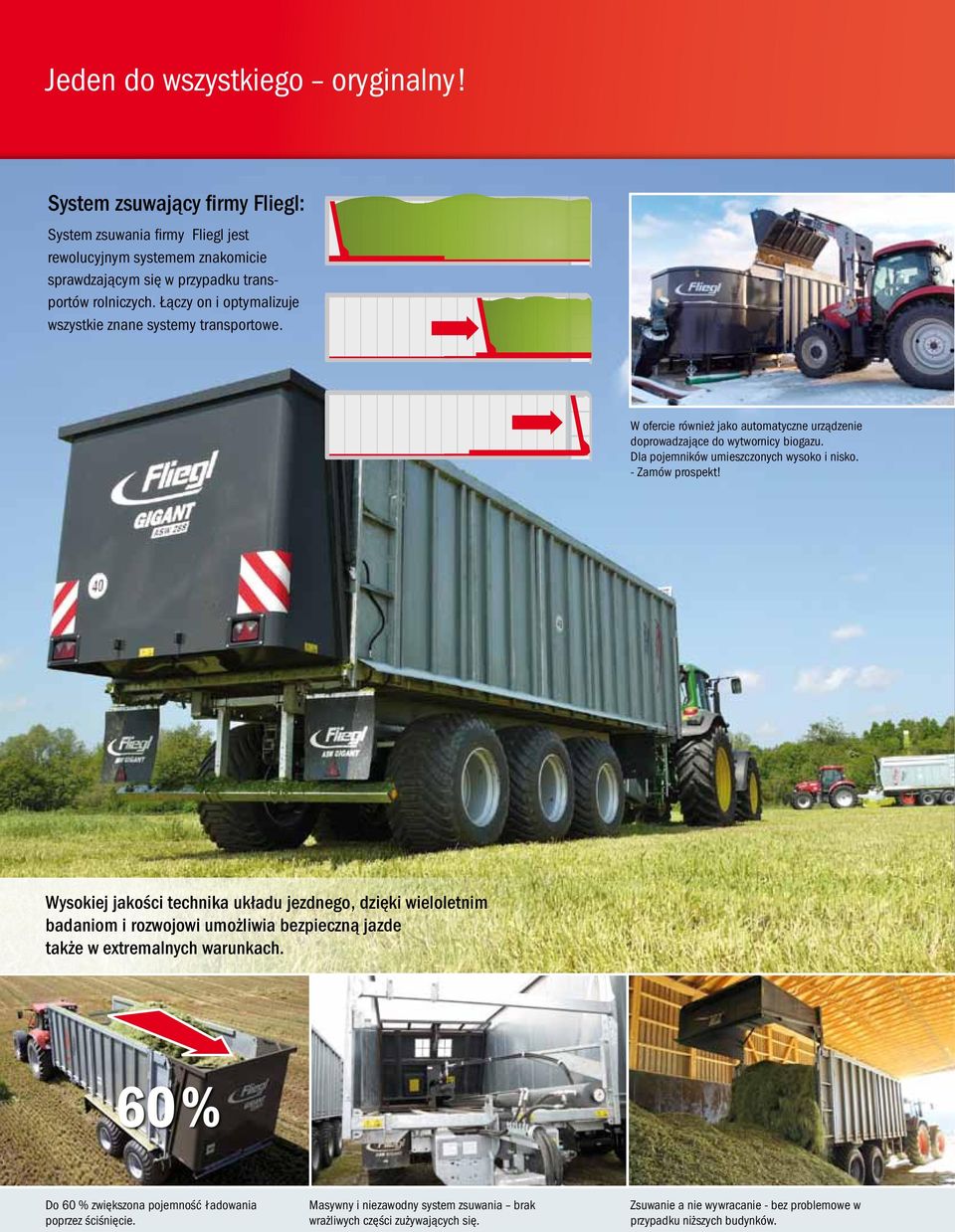

2 Jeden do wszystkiego oryginalny! System zsuwający firmy Fliegl: System zsuwania firmy Fliegl jest rewolucyjnym systemem znakomicie sprawdzającym się w przypadku transportów rolniczych. Łączy on i optymalizuje wszystkie znane systemy transportowe. W ofercie również jako automatyczne urządzenie doprowadzające do wytwornicy biogazu. Dla pojemników umieszczonych wysoko i nisko. - Zamów prospekt! Wysokiej jakości technika układu jezdnego, dzięki wieloletnim badaniom i rozwojowi umożliwia bezpieczną jazde także w extremalnych warunkach. 60% Do 60 % zwiększona pojemność ładowania poprzez ściśnięcie. Masywny i niezawodny system zsuwania brak wrażliwych części zużywających się. Zsuwanie a nie wywracanie - bez problemowe w przypadku niższych budynków.

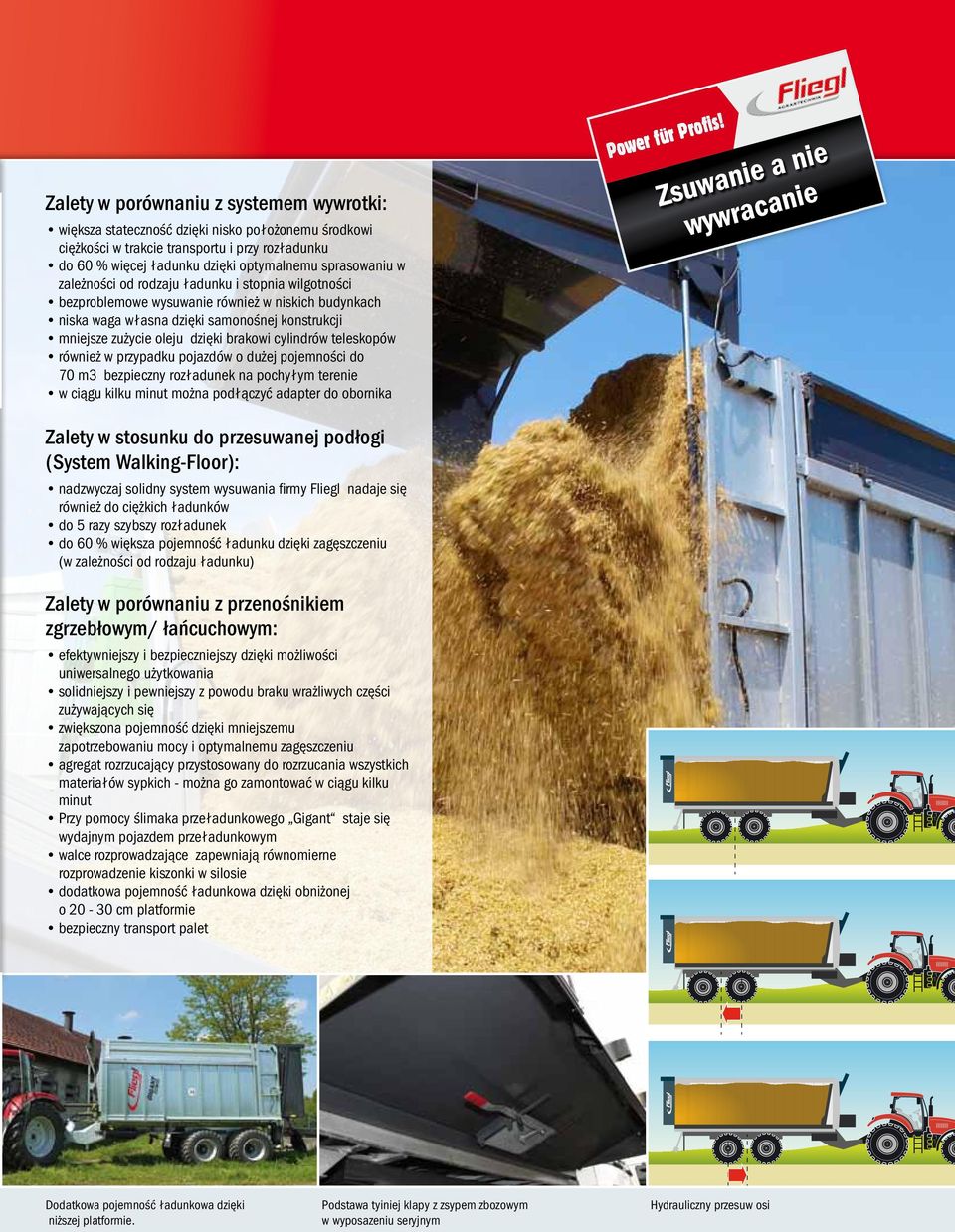

3 Zalety w porównaniu z systemem wywrotki: większa stateczność dzięki nisko położonemu środkowi ciężkości w trakcie transportu i przy rozładunku do 60 % więcej ładunku dzięki optymalnemu sprasowaniu w zależności od rodzaju ładunku i stopnia wilgotności bezproblemowe wysuwanie również w niskich budynkach niska waga własna dzięki samonośnej konstrukcji mniejsze zużycie oleju dzięki brakowi cylindrów teleskopów również w przypadku pojazdów o dużej pojemności do 70 m3 bezpieczny rozładunek na pochyłym terenie w ciągu kilku minut można podłączyć adapter do obornika Power für Profis! Sicherer Raum für Ihre Fracht. Zsuwanie a nie wywracanie Zalety w stosunku do przesuwanej podłogi (System Walking-Floor): nadzwyczaj solidny system wysuwania firmy Fliegl nadaje się również do ciężkich ładunków do 5 razy szybszy rozładunek do 60 % większa pojemność ładunku dzięki zagęszczeniu (w zależności od rodzaju ładunku) Zalety w porównaniu z przenośnikiem zgrzebłowym/ łańcuchowym: efektywniejszy i bezpieczniejszy dzięki możliwości uniwersalnego użytkowania solidniejszy i pewniejszy z powodu braku wrażliwych części zużywających się zwiększona pojemność dzięki mniejszemu zapotrzebowaniu mocy i optymalnemu zagęszczeniu agregat rozrzucający przystosowany do rozrzucania wszystkich materiałów sypkich - można go zamontować w ciągu kilku minut Przy pomocy ślimaka przeładunkowego Gigant staje się wydajnym pojazdem przeładunkowym walce rozprowadzające zapewniają równomierne rozprowadzenie kiszonki w silosie dodatkowa pojemność ładunkowa dzięki obniżonej o cm platformie bezpieczny transport palet Dodatkowa pojemność ładunkowa dzięki niższej platformie. Podstawa tyiniej klapy z zsypem zbozowym w wyposazeniu seryjnym Hydrauliczny przesuw osi

4 Wszechstronny talent do wykorzystania w różnych celach... Przyczepa zsuwająca»gigant«przez cały rok jest gotowa do pracy. Obojętnie czy jest to np: trawa lub kiszonka kukurydziana, ziemniaki, baloty słomy, produkty ciężkie lub śnieg jej wszechstronność i moc przesuwu nie znają żadnych granic. Zastosowanie Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień Wrzesień Październik Listopad Grudzień Kiszonka z siana Kiszonka z kukurydzy Ziarna kukurydzy Zboże/Rzepak Buraki cukrowe Ziemniaki Obornik (przewóz i rozrzucanie) Kompost Transport balotów Sieczka Transport palet Żwir Śnieg... w przypadku balotów słomy...ziemniaki... w przypadku materiałów ciężkich

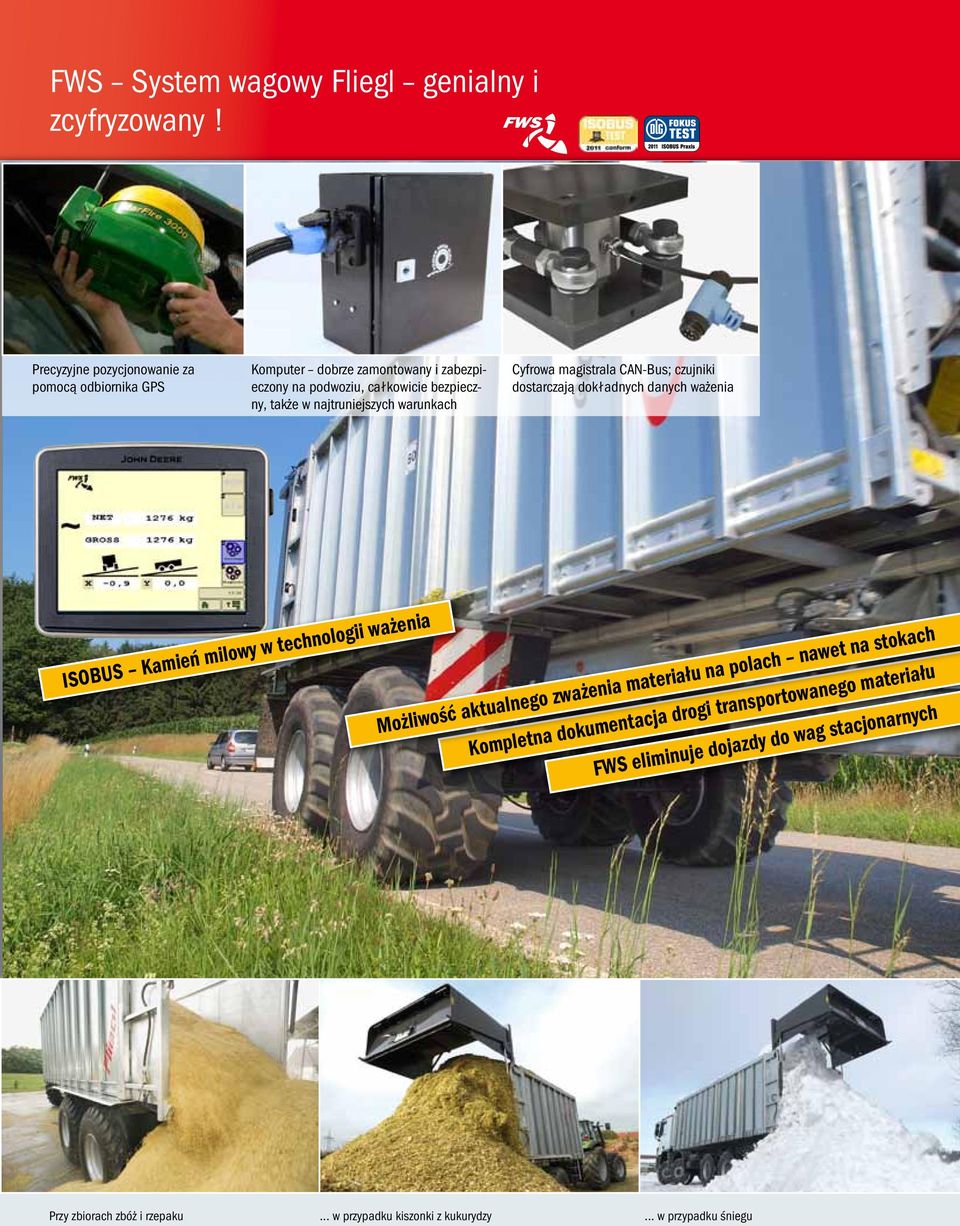

5 C M Y CM MY CY CMY K PZ-ISOBUS-Praxis_Pan287CV_X3.pdf :03:09 FWS System wagowy Fliegl genialny i zcyfryzowany! Precyzyjne pozycjonowanie za pomocą odbiornika GPS Komputer dobrze zamontowany i zabezpieczony na podwoziu, całkowicie bezpieczny, także w najtruniejszych warunkach Cyfrowa magistrala CAN-Bus; czujniki dostarczają dokładnych danych ważenia ISOBUS Kamień milowy w technologii ważenia Możliwość aktualnego zważenia materiału na polach nawet na stokach Kompletna dokumentacja drogi transportowanego materiału FWS eliminuje dojazdy do wag stacjonarnych Przy zbiorach zbóż i rzepaku... w przypadku kiszonki z kukurydzy... w przypadku śniegu

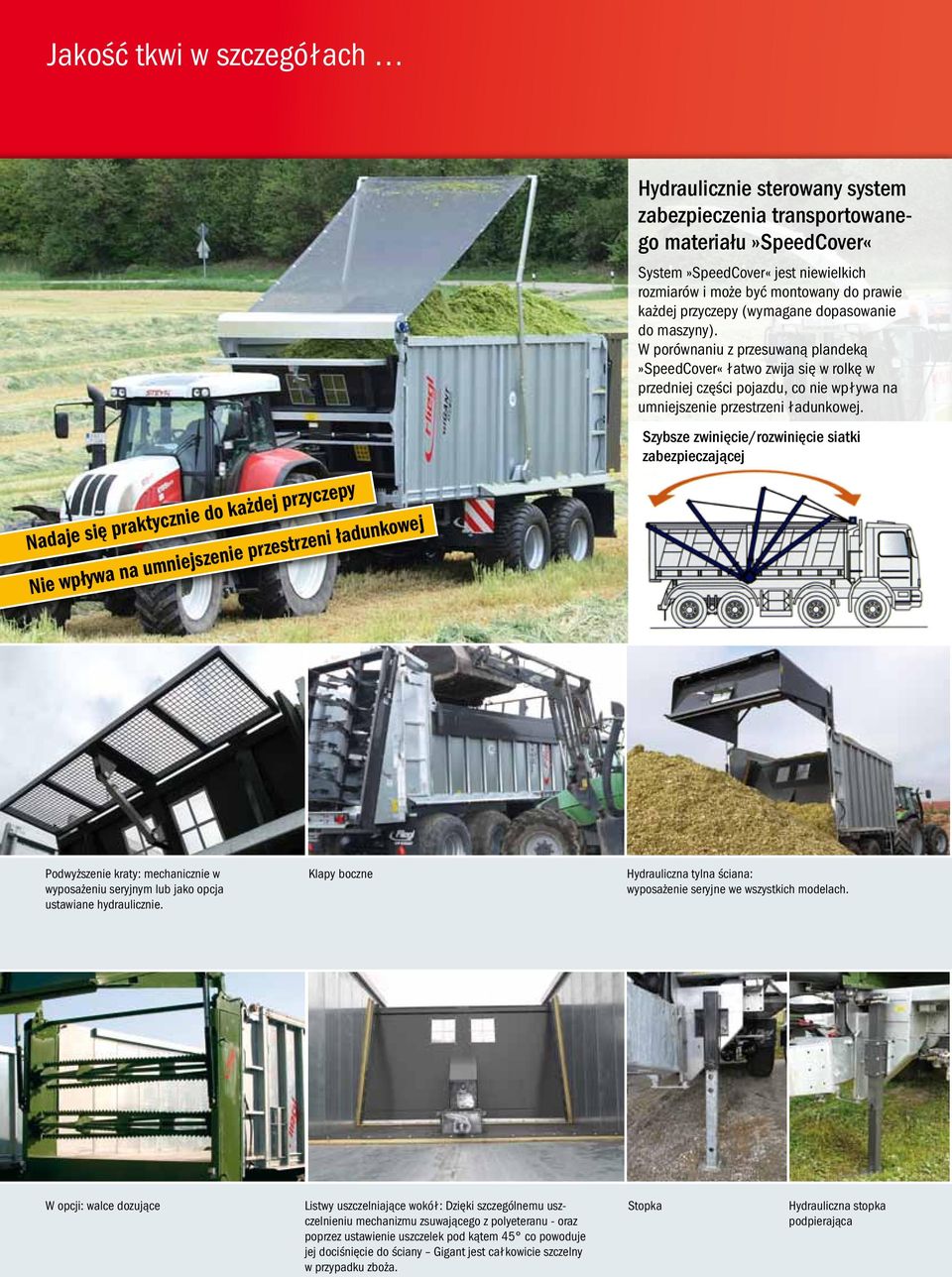

6 Jakość tkwi w szczegółach Nadaje się praktycznie do każdej przyczepy Nie wpływa na umniejszenie przestrzeni ładunkowej Hydraulicznie sterowany system zabezpieczenia transportowanego materiału»speedcover«system»speedcover«jest niewielkich rozmiarów i może być montowany do prawie każdej przyczepy (wymagane dopasowanie do maszyny). W porównaniu z przesuwaną plandeką»speedcover«łatwo zwija się w rolkę w przedniej części pojazdu, co nie wpływa na umniejszenie przestrzeni ładunkowej. Szybsze zwinięcie/rozwinięcie siatki zabezpieczającej Podwyższenie kraty: mechanicznie w wyposażeniu seryjnym lub jako opcja ustawiane hydraulicznie. Klapy boczne Hydrauliczna tylna ściana: wyposażenie seryjne we wszystkich modelach. W opcji: walce dozujące Listwy uszczelniające wokół: Dzięki szczególnemu uszczelnieniu mechanizmu zsuwającego z polyeteranu - oraz poprzez ustawienie uszczelek pod kątem 45 co powoduje jej dociśnięcie do ściany Gigant jest całkowicie szczelny w przypadku zboża. Stopka Hydrauliczna stopka podpierająca

7 Wszystko genialnie zaplanowane z dachem Fliegla typu Toplift Dla ochrony transportowanych materiałów opracowano u Fligla nowatorski typ dachu Dach ten o nazwie Fliegl-Hubdach Toplift jest podzielony wzdłuż na polowe Hydraulicznie sterowany może otworzyć się lub zamknąć w bardzo krótkim czasie Bezproblemowo można z otwartym dachem załadować większą ilość z górką i zamknąć potem co w przypadku plandeki byłoby problematyczne Doczepianie górne i dolne Drabinka Hydrauliczne resorowanie dyszla od modelu ASW 258 wysokość przyczepy bezstopniowo regulowana (Zakres ustawienia 200 mm) Przekręcany Pitonfix Pitonfix Oczko pociągowe wg. DIN normydin Zaczep kulowy Automatyczny zawór docisku w ten sposób ograniczone zostaje ciśnienie docisku ładunku np: kiszonki.

8 Świetnie wyposażona na każdą okazję... Naczepa z systemem zsuwania w połączeniu z wózkiem»dolly«oferuje w każdym zestawie najlepsze wyposażenie: Naczepa do ciągnika siodłowego z systemem zsuwania od 1 do 3 osi nabudowy o wymiarach x x mm * Masa własna kg Techniczna DMC kg * Ładowność technicza kg * Objętości do ok 60 m³ * uzależnione od kraju użytkowania Wymuszone kierowanie osi hydraulicznie sterowane Kat skrętu do ok. 53 Elektronicznie wymuszony skręt osi»forcon Plus«. Bezkontaktowe sterowanie i dzięki temu brak ograniczeń przy skręcie Nadbudowa dla ciężarówek z plandeką Przesuwane plandeki Nadbudowa dla ciężarówek

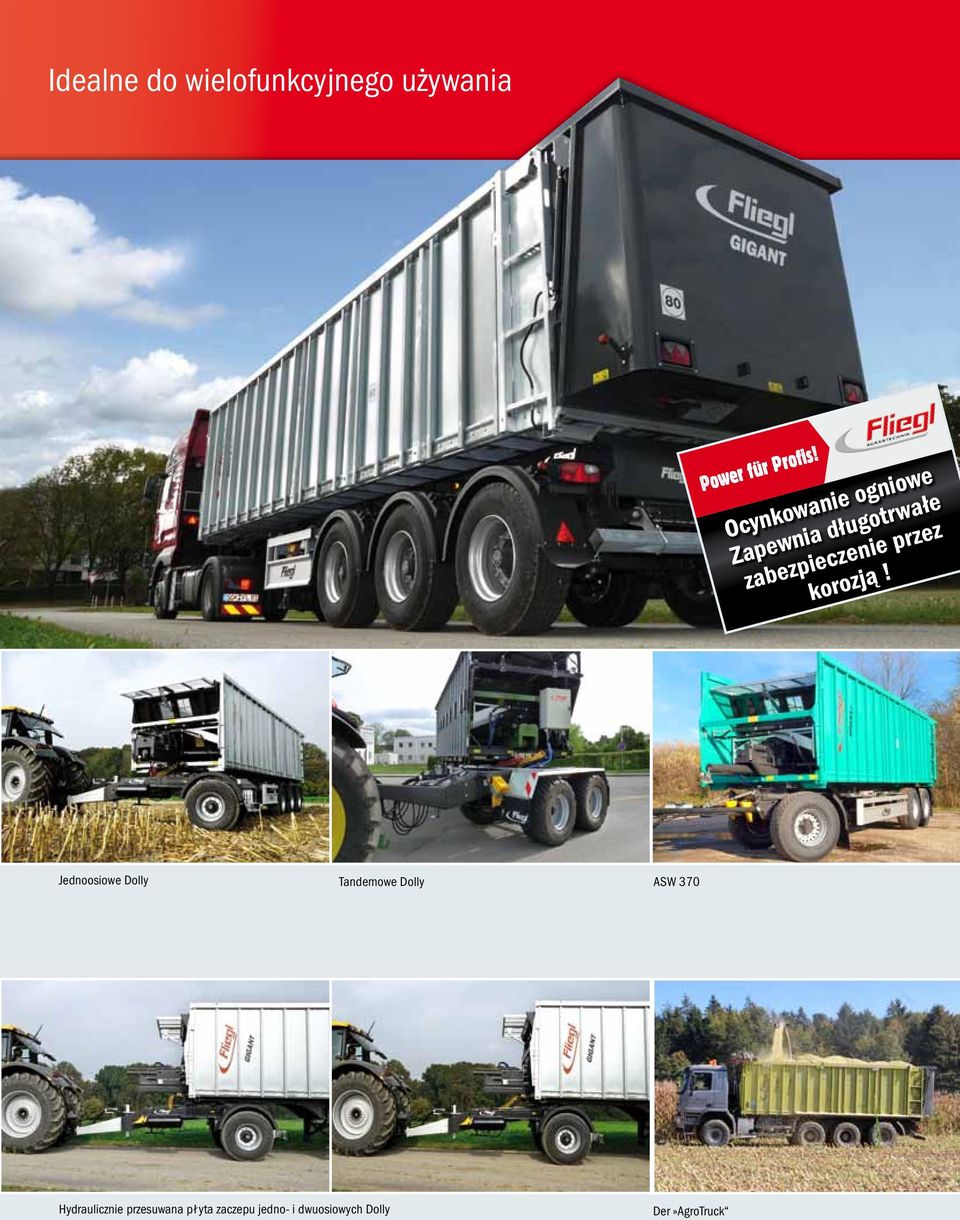

9 Idealne do wielofunkcyjnego używania Power für Profis! Sicherer Raum für Ihre Fracht. Ocynkowanie ogniowe Zapewnia długotrwałe zabezpieczenie przez korozją! Jednoosiowe Dolly Tandemowe Dolly ASW 370 Hydraulicznie przesuwana płyta zaczepu jedno- i dwuosiowych Dolly Der»AgroTruck

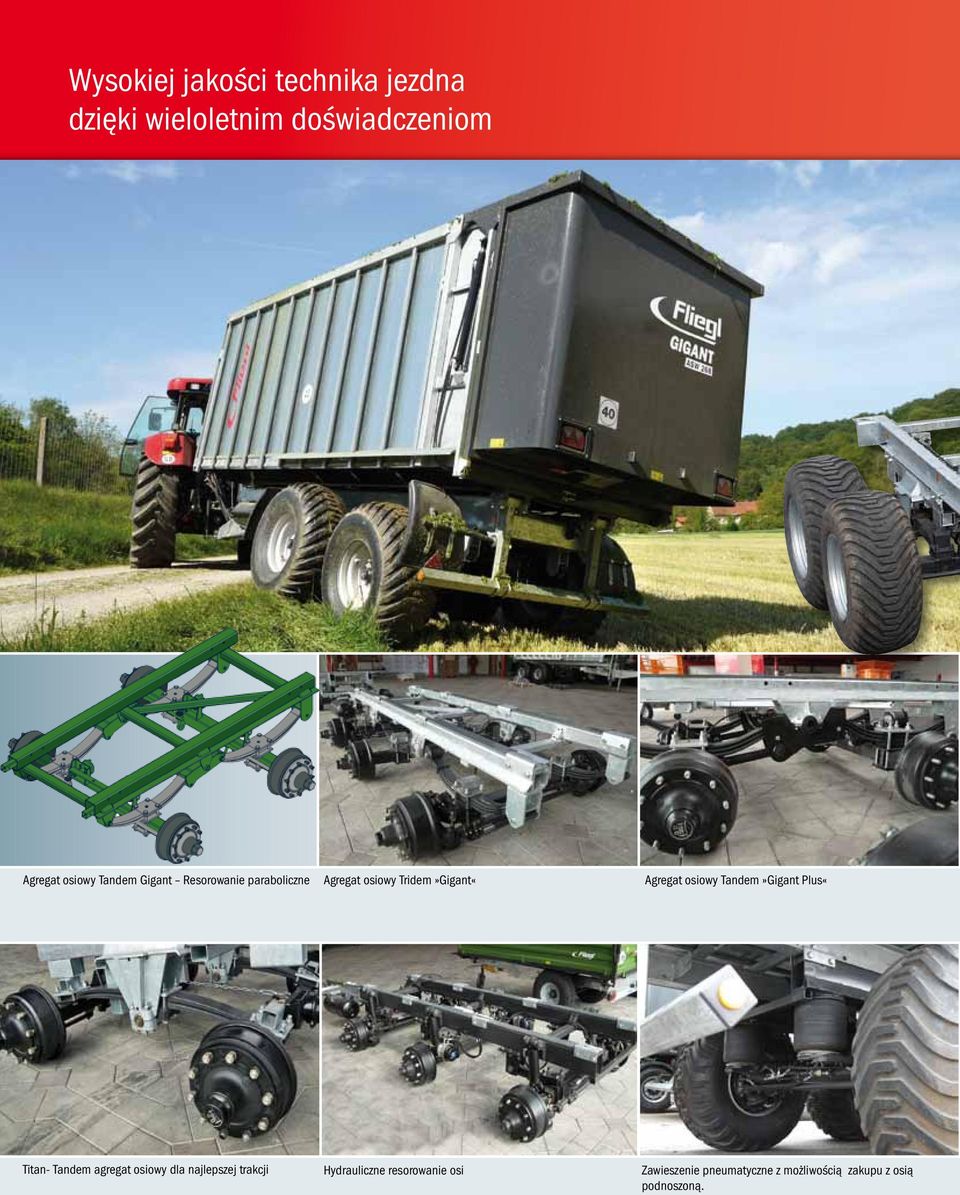

10 Wysokiej jakości technika jezdna dzięki wieloletnim doświadczeniom Agregat osiowy Tandem Gigant Resorowanie paraboliczne Agregat osiowy Tridem»Gigant«Agregat osiowy Tandem»Gigant Plus«Titan- Tandem agregat osiowy dla najlepszej trakcji Hydrauliczne resorowanie osi Zawieszenie pneumatyczne z możliwością zakupu z osią podnoszoną.

11 Fliegl - zmienne podwozie wszechstronne zastosowanie... Power für Profis! Sicherer Raum für Ihre Fracht. Ocynkowanie ogniowe zapewnia długotrwałe zabezpieczenie przed korozją! 2 Od przyczepy typu ASW 256/20 t podwozie jest wykonywane seryjnie jako podwozie zmienne. W ten sposób naczepa firmy Fliegl może być wszechstronnie stosowana. I tak np: możliwe jest bezproblemowe zamocowanie zbiorników na gnojówkę itp. Dzięki ryglowi kontenerowemu, do naczepy może być doczepiony kontener. Na życzenie możliwość umieszczenia zaczepu na hak TitanPlus Zaczep kontenerowy Dojście wału napędowego rozrzutnika, ślimaka przeładunkowego, urządzenia dozującego Elastycznie zawieszony dyszel Przekręcany zaczep do zaczepiania od góry i od dołu w wyposażeniu seryjnym

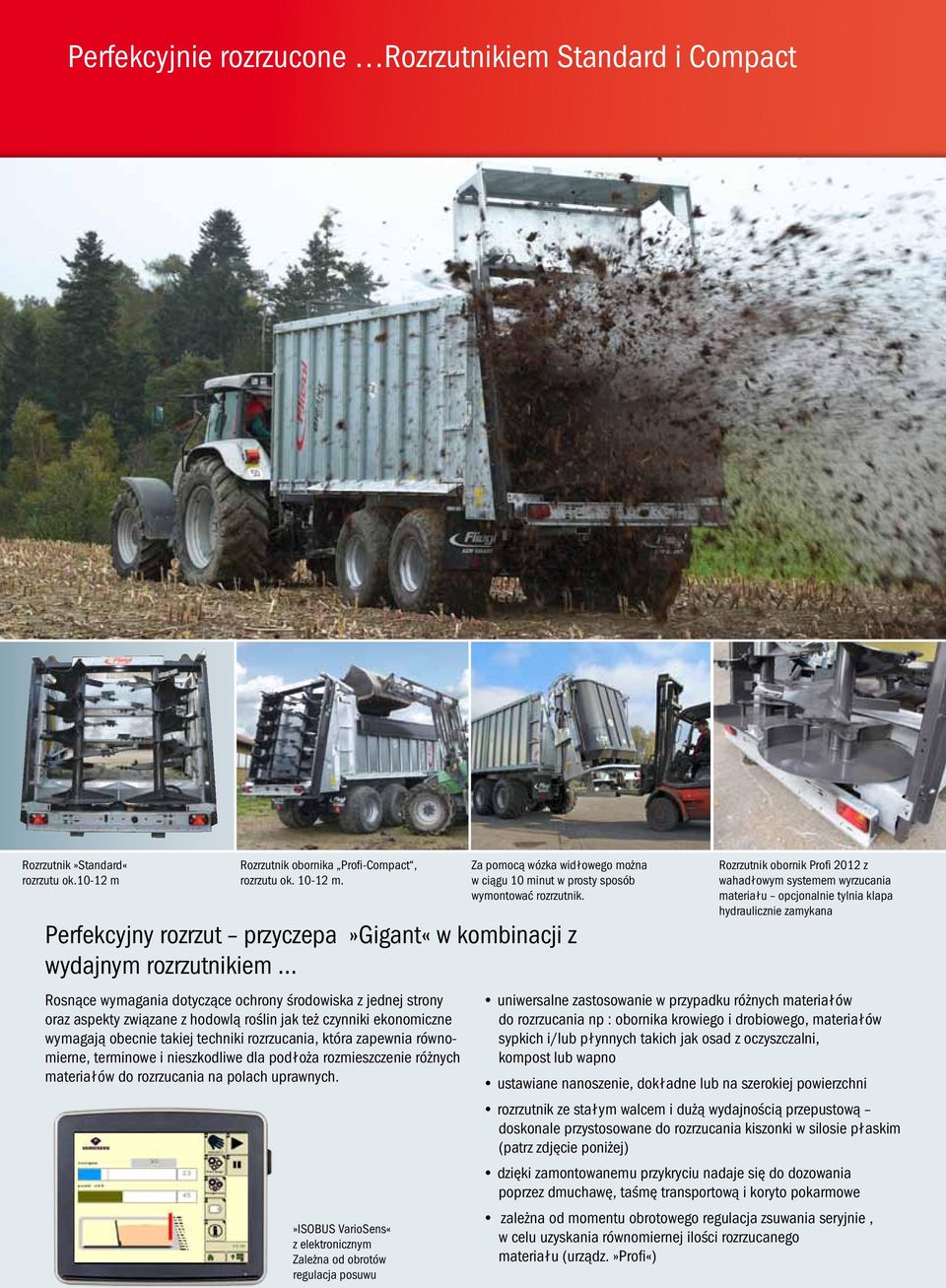

12 Perfekcyjnie rozrzucone Rozrzutnikiem Standard i Compact Rozrzutnik»Standard«rozrzutu ok m Rozrzutnik obornika Profi-Compact, rozrzutu ok m. Rosnące wymagania dotyczące ochrony środowiska z jednej strony oraz aspekty związane z hodowlą roślin jak też czynniki ekonomiczne wymagają obecnie takiej techniki rozrzucania, która zapewnia równomierne, terminowe i nieszkodliwe dla podłoża rozmieszczenie różnych materiałów do rozrzucania na polach uprawnych. Za pomocą wózka widłowego można w ciągu 10 minut w prosty sposób wymontować rozrzutnik. Perfekcyjny rozrzut przyczepa»gigant«w kombinacji z wydajnym rozrzutnikiem...»isobus VarioSens«z elektronicznym Zależna od obrotów regulacja posuwu Rozrzutnik obornik Profi 2012 z wahadłowym systemem wyrzucania materiału opcjonalnie tylnia klapa hydraulicznie zamykana uniwersalne zastosowanie w przypadku różnych materiałów do rozrzucania np : obornika krowiego i drobiowego, materiałów sypkich i/lub płynnych takich jak osad z oczyszczalni, kompost lub wapno ustawiane nanoszenie, dokładne lub na szerokiej powierzchni rozrzutnik ze stałym walcem i dużą wydajnością przepustową doskonale przystosowane do rozrzucania kiszonki w silosie płaskim (patrz zdjęcie poniżej) dzięki zamontowanemu przykryciu nadaje się do dozowania poprzez dmuchawę, taśmę transportową i koryto pokarmowe zależna od momentu obrotowego regulacja zsuwania seryjnie, w celu uzyskania równomiernej ilości rozrzucanego materiału (urządz.»profi«)

13 rozrzutnikiem Profi Rozrzutnik»Profi«otwarty Szerokość rozrzutu ok m Użytkowanie z osadem z oczyszczalni Rozrzutnik»Profi«zamknięty Szerokość rozrzutu ok. 22 m Automatyczna regulacja posuwu Wykres podstawowy i całkowity w przypadku otwartej klapy tylnej Wykres podstawowy i całkowity w przypadku zamkniętej klapy tylnej relative Streumenge (%) Rozłożenie poprzeczne jazdy po zagonie, Gigant ASW 258 z rozrzutnikiem 10 t/ha obornik, klapa tylna otwarta 1. jazda w prawo 1. jazda w lewo 2. jazda w prawo 2. jazda w lewo wartość średnia Całkowita ilość Szerokość robocza 10,5 m relative Streumenge (%) Rozłożenie poprzeczne jazdy po zagonie, Gigant ASW 258 z rozrzutnikiem 10 t/ha obornik, klapa tylna zamknięta 1. jazda w prawo 1. jazda w lewo 2. jazda w prawo 2. jazda w lewo wartość średnia Całkowita ilość Szerokość robocza 12 m Szerokość rozrzucania (m) Szerokość rozrzucania (m)

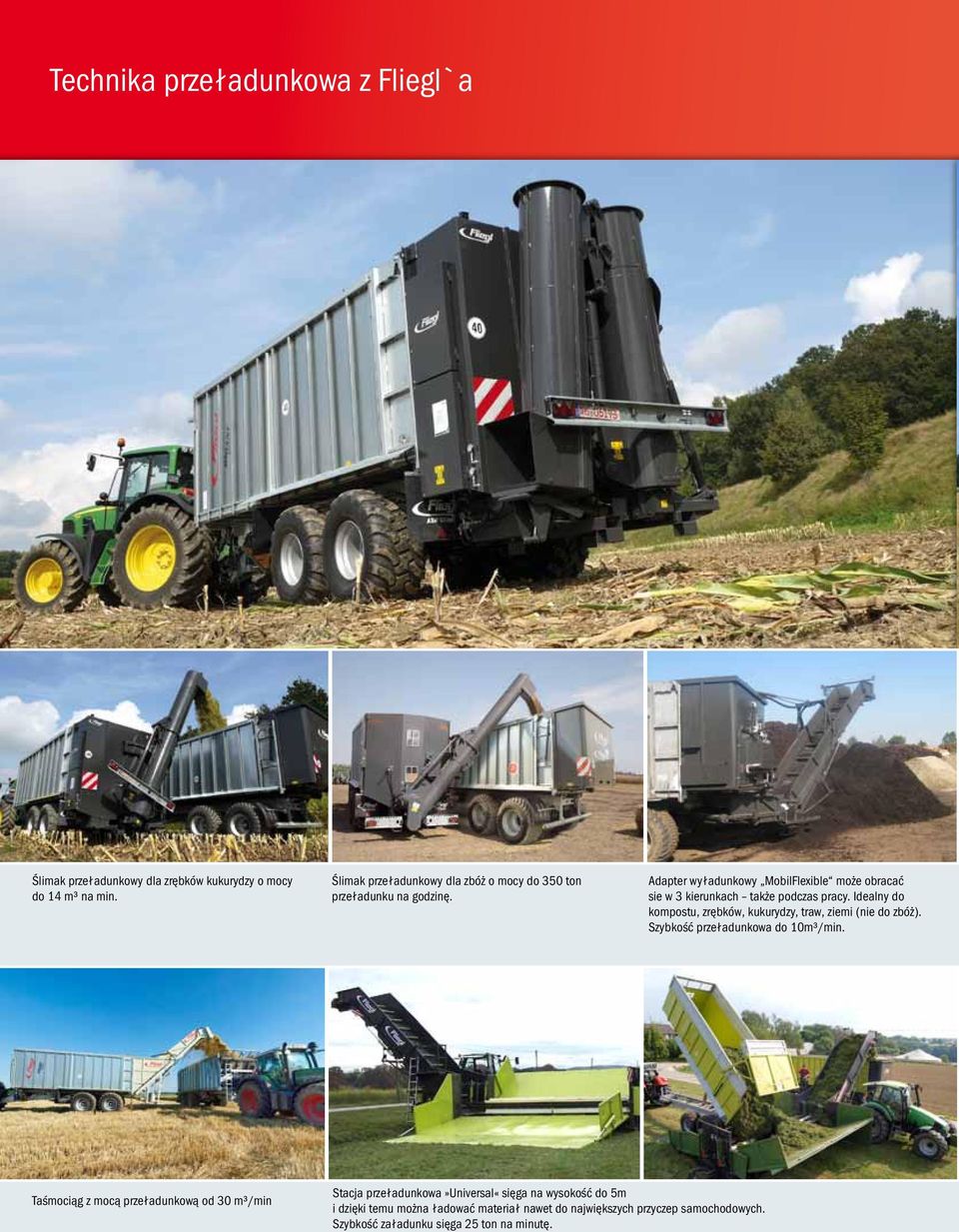

14 Technika przeładunkowa z Fliegl`a Ślimak przeładunkowy dla zrębków kukurydzy o mocy do 14 m³ na min. Ślimak przeładunkowy dla zbóż o mocy do 350 ton przeładunku na godzinę. Adapter wyładunkowy MobilFlexible może obracać sie w 3 kierunkach także podczas pracy. Idealny do kompostu, zrębków, kukurydzy, traw, ziemi (nie do zbóż). Szybkość przeładunkowa do 10m³/min. Taśmociąg z mocą przeładunkową od 30 m³/min Stacja przeładunkowa»universal«sięga na wysokość do 5m i dzięki temu można ładować materiał nawet do największych przyczep samochodowych. Szybkość załadunku sięga 25 ton na minutę.

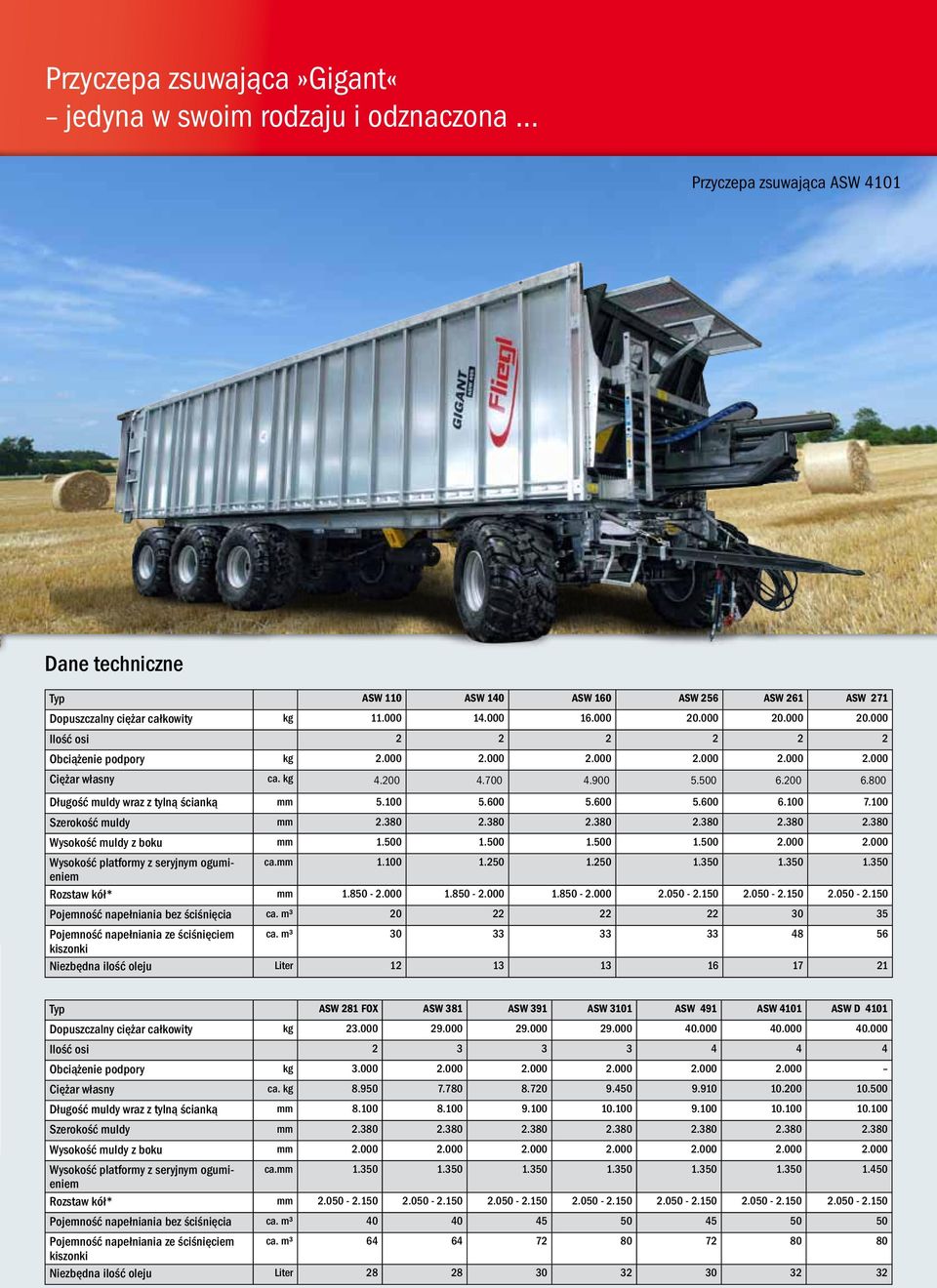

15 Przyczepa zsuwająca»gigant«jedyna w swoim rodzaju i odznaczona... Przyczepa zsuwająca ASW 4101 Dane techniczne Typ ASW 110 ASW 140 ASW 160 ASW 256 ASW 261 ASW 271 Dopuszczalny ciężar całkowity kg Ilość osi Obciążenie podpory kg Ciężar własny ca. kg Długość muldy wraz z tylną ścianką mm Szerokość muldy mm Wysokość muldy z boku mm Wysokość platformy z seryjnym ogumieniem ca.mm Rozstaw kół* mm Pojemność napełniania bez ściśnięcia ca. m³ Pojemność napełniania ze ściśnięciem ca. m³ kiszonki Niezbędna ilość oleju Liter Typ ASW 281 FOX ASW 381 ASW 391 ASW 3101 ASW 491 ASW 4101 ASW D 4101 Dopuszczalny ciężar całkowity kg Ilość osi Obciążenie podpory kg Ciężar własny ca. kg Długość muldy wraz z tylną ścianką mm Szerokość muldy mm Wysokość muldy z boku mm Wysokość platformy z seryjnym ogumieniem ca.mm Rozstaw kół* mm Pojemność napełniania bez ściśnięcia ca. m³ Pojemność napełniania ze ściśnięciem ca. m³ kiszonki Niezbędna ilość oleju Liter

16 Moc dla profesjonalistów Największy producent Nr. 1 przyczep w Europie Zmiana wymiarów, wagi i danych technicznych zastrzeżona. Rysunki w części z wyposażeniem specjalnym. ASW PL Fliegl Agrartechnik GmbH Bürgermeister-Boch-Str. 1 D Mühldorf a. Inn Tel.: +49 (0) Fax +49 (0) info@fliegl.com
