1 Witamy w ROMO Wind: oferujemy dokładny wgląd do pełnej wydajności turbin wiatrowych technologia ispin

2 ROMO Wind w skrócie ROMO Wind to firma oferująca technologię i usługi oraz wyłączny dostawca opatentowanej technologii ispin Zapewniamy naszym klientom najlepsze rozwiązania w zakresie pomiaru i kontroli oraz poprawy wydajności turbiny wiatrowej, by mogli oni uzyskać większy zwrot kosztów inwestycji. ROMO Wind AG Baarer Strasse Zug Switzerland sales@romowind.com Reprezentacje i biura w Dani, Niemczech, Włoszech, Irlandii, Hiszpanii, Szwajcarii, Wielkiej Brytanii, Francji. 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 2

3 Klienci ROMO Wind 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 3

4 Partnerzy i udziałowcy ROMO Wind 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 4

5 Agenda Problem: niedokładny pomiar wiatru na turbinie wiatrowej Rozwiązanie: Technologia ispin Utworzyć przejrzystość w operacji i monitoringu farm wiatrowych Serwis ROMO Wind 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 5

6 Ilustracja przedstawiająca dlaczego zwyczajne anemometry błędnie działają Kwestie anemometru niewielkie zmiany instalacji rezultują błędnym ustawieniem gondoli rozdzielczość czujnika błędy czujników pomiaru wiatru dzisiejsze turbiny nie moniturują i korygują błędu ustawienia gondoli Różnice parametrów otoczenia warunki otoczenia prototypowe warunki testowe turbiny inne turbiny wiatrowe Dodatkowy osprzęt gondoli turbiny zmienia przepływy wymiana instalacji oświetlenia ostrzegawczego zmiana miejsca lub wymiana czujnika wiatrowego, anemometru lidars montane na gondoli generatory Vortex 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 6

7 Agenda Problem: niedokładny pomiar wiatru na turbinie wiatrowej Rozwiązanie: Technologia ispin Utworzyć przejrzystość w operacji i monitoringu farm wiatrowych Serwis ROMO Wind grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 7

8 Przezwyciężanie dzisiejszych problemów pomiaru wiatru umieszczenie anemomentru spinerowego ispin wzrost wydajności eliminacja błędu ustawienia gondoloi redukcja kosztów utrzymania wydłużenie czasu eksploatacji kontrola obciążenia ispin umieszczenie konwencjonalnego anemomentru Optymalizacja przychodów udoskonalenie prognozy produkcji porównanie krzywej mocy monitorowanie wydajności 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 8

9 Technologia ispin wynaleziona i opracowana przez DTU / RISØ w Danii od 2004r. Innowacyjna zastosowanie starej sprawdzonej już technologii ultradźwiękowej od kwietnia 2013r.: IEC standard dla pomiaru wiatru w 2011 r. nabyte i przemysłowo opracowane przez ROMO Wind Co mierzy ispin: prędkość wiatru (prędkość wirnika i wolny wiatr) błąd ustawienia gondoli opływy skośne intensywność turbulencji temperaturę gęstość powietrza (przy zastosowaniu odpowiedniego czujnika) kierunek wiatru (przy zastosowaniu odpowiedniego czujnika na) 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 9

10 Sposób działania anemometru wirnikowego błąd ustawienia gondoli: 0 błąd ustawienia gondoli: 38 za pomocą 3 czujników zmierzona prędkość wiatru przy kierunku wiatru dokładnie 90 w stosunku do obracających się łopat rotora za pomocą 3 czujników zmierzona prędkość wiatru z błędem ustawienia gondoli 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 10

11 Agenda Problem: niedokładny pomiar wiatru na turbinie wiatrowej Rozwiązanie: Technologia ispin Utworzyć przejrzystość w operacji i monitoringu farm wiatrowych Błąd ustawienia Zaawansowany pomiar wiatru Krzywa mocy 4 Serwis ROMO Wind services 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 11

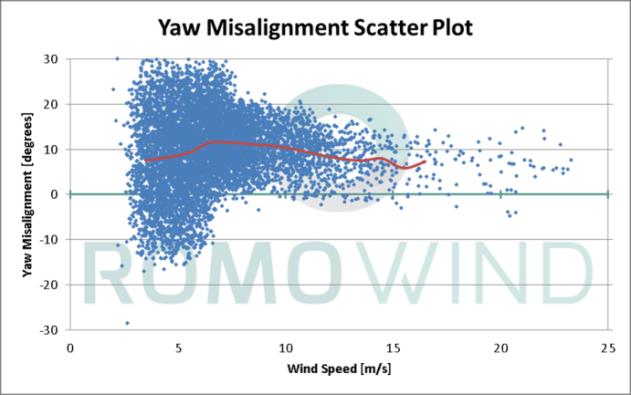

12 Pomiar błędu ustawienia gondoli za pomocą ispin Statyczny błąd ustawienia gondoli przedział dynamicznego błędu ustawienia gondoli istotny przedział prędkości wiatru 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 12

13 Pomiar błędu ustawienia gondoli za pomocą ispin w porównaniu do pomiaru za pomocą LiDAR 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 13

14 Potrzeba monitorowania błędu ustawienia gondoli wymiana anemometru sygnalizacja świetlna 15 o -owy błąd ustawienia gondoli korektura wymiana chorągwi wietrznej ponowna korektura 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 14

15 Statystyczny błąd ustawienia gondoli występuje często Statystyka ROMO Wind statycznego błędu ustawienia (265 turbin wiatrowych) statyczny błąd ustawienia < >16 Dystrybucja 48% 28% 14% 5% 5% 1,74% więcej zysku produktywności AEP po korekturze statycznego błędu unstawienia gondoli. Każdy dzień biz optymalizacji błędu ustawienia generuje straty. 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 15

16 Błąd ustawienia gondoli = straty wydajności błąd ustaweinia gondoli starte wydajności 4 0.5% 6 1.1% 8 1.9% % % % % % 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 16

17 cos² - stosunek błędu ustawienia gondoli do poprawy wydajności Dowód naukowy Porównanie turbin Porównanie krzywych mocy 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 17

18 Porównanie wyników błędu ustawienia gondoli dobre sterowanie ustawienia gondoli średnie sterowanie ustawienia gondoli nieprawidłowe sterowanie ustawienia gondoli 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 18

19 Błąd ustawienia gondoli = większe obciążenie* *Raport GL Garrad Hassan, obliczenia wytrzymałości dla ROMO Wind w celu określenia zmian w 10-cio minutowym błędzie ustawienia, Raport jest publicznie dostępny na naszej stronie internetowej w sekcji "Knowledge centre (centrum wiedzy). 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 19

20 Podsumowanie: korektura błędu ustawienia gondoli prowadzi do znaczących i materialnych korzyści Wzrost rocznej wydajności: Możliwość pomiaru i korektury błędu ustawienia gondoli (~2.0 % podwyżka wydajności rocznej, AEP) Możliwość zarządzania sektora wiatrowego na podstawie konkretnych odczytów, wyników (intensywność turbulencji, kąt nachylenia przepływu, etc.) Weryfikacja i dokumentacja działań optymalizacyjnych poprzez pomiar i porównanie relacji charakterystycznych pracy (Porównanie sytuacji przed i po zmianie ustawień) Wczesne wykrywanie ograniczenia mocy turbiny Wykrywanie dynamicznego problemu prowadzenia i ich rozwiązanie we współpracy z producentami (dodatkowy potencjał poprawy ok 0.2 1,5% wydajności rocznej) Przedłużenie długości eksploatacji turbiny i/lub zmniejszenie kosztów utrzymania Korektura błędu ustawienia gondoli zmniejsza obciążenie turbiny i wydłuża jej czas eksploatacji odpowiednio zmniejsza koszty utrzymania elementów głównych Możliwość wprowadzenia zarządzania sektorami na podstawie pomiarów szkodliwych warunków wiatrowych (kąt nachylenia przepływu oraz intensywność turbulencji) 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 20

21 Agenda Problem: niedokładny pomiar wiatru na turbinie wiatrowej Rozwiązanie: Technologia ispin Utworzyć przejrzystość w operacji i monitoringu farm wiatrowych Błąd ustawienia Zaawansowany pomiar wiatru Krzywa mocy 4 Serwis ROMO Wind 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 21

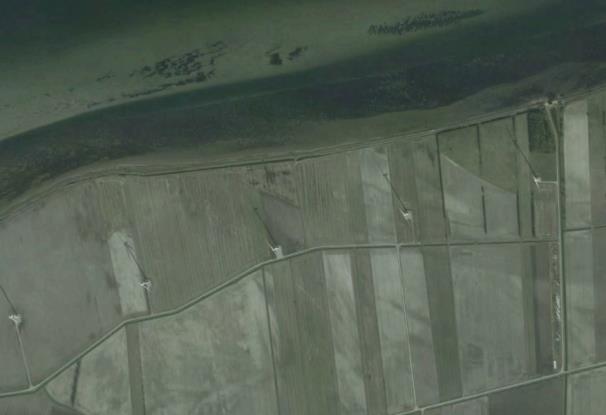

22 Zaawansowany pomiar wiatru: prędkość wiatru 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 22

23 większe obciążenia redukcja czasu eksploatacji elementów 20% intensywność turbulencji 24% intensywność turbulencji Wynikiem intensywności turbulencji i opływów skośnych jest wykroczenie poza dopuszczalne parametry projektu IEC 61400: Intensywność turbulencji A < 18%; B < 16% Opływy skośne < 8 21% intensywność turbulencji 20% intensywność turbulencji 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 23

24 Zaawansowany pomiar wiatru: intensywność turbulencji 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 24

25 Zaawansowany pomiar wiatru: opływy skośne 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 25

26 Agenda Problem: niedokładny pomiar wiatru na turbinie wiatrowej Rozwiązanie: Technologia ispin Utworzyć przejrzystość w operacji i monitoringu farm wiatrowych Błąd ustawienia Zaawansowany pomiar wiatru Krzywa mocy 4 Serwis ROMO Wind 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 26

27 Monitoring względnej krzywej mocy Dla 6m/s rocznej prędkości wiatru z rozkładem Rayleigha wzrost rocznej produkcji może osiągnąć około 5.5% 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 27

28 Przykład zastosowania (1/2) 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 28

29 Przykład zastosowania (2/2) 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 29

30 Wysoka korelacja pomiędzy masztem pomiarowym i ispin 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 30

31 Porównanie krzywej mocy (1/2) Maszt pomiarowy LiDAR na gondoli Anemometer na gondoli ispin pomiar wiatru porównawczy pomiar wiatru miejscowy filtrowany wynik, gęstość powietrza i sektory wiatrowe zgodnie z normą IEC. ispin wskazuje 30% mniej wariacji prędkości wiatru jak maszt pomiaru wiatru i LiDAR 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 31

32 Porównanie krzywej mocy (2/2) Maszt pomiarowy LiDAR na gondoli Anemometer na gondoli ispin pomiar wiatru porównawczy pomiar wiatru miejscowy Bez filtrowania sektorów wiatru i wyników. Odczyt krzywej mocy z anemometru gondolowego według systemu SCADA. 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 32

33 ispin wskazuje 30% mniejsze rozproszenie zmierzonej krzywej mocy jak inne alternatywy Krzywa mocy korygowana o gęstość powietrza zgodnie z normą IEC 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 33

34 Agenda Problem: niedokładny pomiar wiatru na turbinie wiatrowej Rozwiązanie: Technologia ispin Utworzyć przejrzystość w operacji i monitoringu farm wiatrowych Serwis ROMO Wind 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 34

35 Serwis ROMO Wind: ispin Basic ispin Basic ispin Advanced Plus Zapobiega błąd ustawienia gondoli: ispin Basic zapewnia produktywność dzięki stałemu pomiarowi i monitoringu błędu ustawienia gondoli, co jest niemożliwe za pomocą innych dzisiejszych metod pomiaru wiatru. Według naszego doświadczenia korektura błędu ustawienia gondoli prowadzi do 2% zwiększenia produkcji farmy wiatrowej. Stały monitoring jest potrzebny ponieważ błąd ustawienia gondoli występuje częściej. 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 35

36 Serwis ROMO Wind: ispin Advanced Plus ispin Basic ispin Advanced Plus Dokładne dane zapewniają najwyószą wydajność: oprócz zalet ispin Basic, ispin Advanced Plus oferuje dodatkowo you pdokładny 360- stopniowy pomiar wiatru, intesywności trbulencji, opływów skośnych oraz pomiar względnej krzywej mocy. To pomoga chronić turbinę wiatrową, odpowiednio nią zarządzać. 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 36

37 ispin: Wykorzystanie pełnego potencjału turbiny wiatrowej oraz stały monitoring i nadzór ispin Basic: brak błędu ustawienia gondoli Stały pomiar i korektura błędów ustawienia gondoli ispin Advanced: wykorzystaj turbinę wiatrową jako maszt pomiaru wiatru Stały pomiar prędkości i kierunku wiatru, nasilenia turbulencji oraz kąta podejścia wiatru przez wszystkie sektory Nadzór kompleksowych lokalizacji i krytycznych systemów Strategie podwyższenia czasu eksploatacji Rozwój optymalnych strategii utrzymania ruchu Rozbudowy parków wiatrowych i repowering-u Opcja dla ispin Advanced: monitorowanie wydajności Określenie referencyjnej krzywej mocy Nadzór utrzymania, modernizacji i innych czynności w turbinie Inspekcje kończących się gwarancji: porównanie krzywych mocy Stały nadzór wydajności turbiny 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 37

38 ispin Spinner / Rotor turbiny wiatrowej 3 x czujniki anemometru spinerowego Jednostka sterownicza (Metek Box) Jednostka komunikacyjna i zbioru danych Zasilanie Gondola turbiny wiatrowej Zaprojektowane dla: właścicieli turbine wiatrowych i operator którzy chcą maksymalizacji przychod(w z ich zainstalowanej bazy stałej instalacji Dane zawarte w raportach kwartalnych: statyczny błąd ustawienia gondoli Zasilanie: stałe zasilanie: 230 VAC, 24 VDC or 24 VAC (inne na zapytanie) Interfejs serwisowy: wiadomość SMS LEDs na jednostce sterowniczej ispin Wymagane: miejscowa karta SIM dla przesyłu wiadomości SMS i odczytu danych (2G or 3G GSM) 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 38

39 Montaż i instalacja systemu ispin w wirniku turbiny wiatrowej Instalacja od wewnątrz in all niezależnie od warunków pogodowych Montaż i instalacja gotowa w przeciągu 2 do 5 godzin 10. grudzień 2015 ROMO Wind przedstawia anemometr spinnerowy ispin; Jens Müller-Nielsen / Robert Siatecki 39

40 Dziękujemy za uwagę! Kontakt:
