Zasady projektowania broszur, folderów i ulotek

Transkrypt

1 Moduł Corporate Identity Ministerstwa Środowiska Zasady projektowania broszur, folderów i ulotek wydawanych przez Ministerstwo Środowiska

2 System projektowania broszur, folderów i ulotek zawiera kilka stałych, charakterystycznych elementów, dzięki którym materiały MŚ będą tworzyć jednorodną, rozpoznawalną i charakterystyczną linię. Jednocześnie określa elastyczne stosowanie niektórych elementów, co daje możliwość rozróżniania kolejnych projektów. SPIS TREŚCI Moduł Corporate Identity Ministerstwa Środowiska LOGOTYP Pozycja logotypu Stopka adresowa 5 KOLORYSTYKA Paleta barw Tła 7 CHARAKTERYSTYCZNE ELEMENTY GRAFICZNE Zaokrąglone rogi Wyróżnik grafi czny Numeracja stron Materiał zdjęciowy 12 TYPOGRAFIA Font podstawowy i zamiennik Wielkość i kolor czcionki, wyróżnienia w tekście Wielkość i kolor czcionki w wersji obcojęzycznej 17 WYKRESY I TABELE Czcionki i kolory w wykresach Opis powstawania grafu i wymiarowanie wykresów Czcionki i kolory w tabelach Opis i wymiarowanie tabel 23 BROSZURY I FOLDERY Formaty Wyróżnik grafi czny Przykłady rozwiązań okładek 29 BROSZURY I FOLDERY FORMAT PODSTAWOWY 21 X 21 CM OKŁADKI II, III, IV Okładka wewnętrzna (okładka II) Okładka wewnętrzna (okładka III) Okładka ostatnia (okładka IV) 34 ROZKŁADÓWKI Wymiarowanie i możliwości rozwiązań 37 OPRACOWANIE SPISU TREŚCI I STRON NA NOTATKI Spis treści - czcionki i wymiarowanie Notatki - wymiarowanie 42 BROSZURY I FOLDERY Z WYKROJNIKIEM Zastosowanie wykrojnika Przykłady rozwiązań 45 BROSZURY I FOLDERY A4, FORMAT PIONOWY I POZIOMY Okładka A4, format pionowy Przykładowa strona folderu A4, format pionowy Okładka A4, format poziomy Przykładowa strona folderu A4, format poziomy 50 7 FORMAT PODSTAWOWY 21 X 21 CM OKŁADKA I Wymiarowanie i kolorystyka Umieszczanie zdjęć ULOTKA, FORMATY: A5 I DL Ulotka A Ulotka DL (21 x 9.9 cm) 53

3 Moduł do istniejącej księgi Corporate Identity Ministerstwa Środowiska 1 LOGOTYP 1.1 Pozycja logotypu 1.2 Stopka adresowa

4 1 Logotyp Moduł Corporate Identity Ministerstwa Środowiska 1.1 POZYCJA LOGOTYPU Logotyp Ministerstawa Środowiska zawsze umieszczony w lewym, górnym rogu okładki, zarówno pierwszej jak i ostatniej (okładka IV). Bez względu na format publikacji zawsze tej samej wielkości - 4,8 cm w podstawie. 4,8 cm OKŁADKA TYŁ (OKŁADKA IV) ULOTKA R 4

5 1 Logotyp Moduł Corporate Identity Ministerstwa Środowiska 1.2 STOPKA ADRESOWA MŚ Stopka adresowa powina być umieszczona na wew. II okładce. Równana do lewej, zawsze w układzie: adres, poniżej logo w kontrze i adres strony www. Tło jednolite, zieleń cmyk: 40, 0, 85, 20 lub opcjonalnie błękit cmyk: 85, 8, 0, 23. OKŁADKA WEWNĘTRZNA (OKŁADKA II) 3,5 cm Myriad Pro Regular 10 pt, interlinia 12 pt 1,4 cm ul. Wawelska 52/ Warszawa 1, Myriad Pro Regular 0,6 cm 0,3 cm 5

6 Moduł do istniejącej księgi Corporate Identity Ministerstwa Środowiska 2 KOLORYSTYKA 2.1 Paleta barw 2.2 Tła

7 2 Kolorystyka Moduł Corporate Identity Ministerstwa Środowiska 2.1 PALETA BARW Zgodna z księgą znaku oraz dodatkowe kolory, bliskie kolorom podstawowym dla wykresów i tabel. Dopuszczalne jest zastosowanie kolorów z palety POliŚ zgodnie z zasadami manuala. C 45 M 0 Y 100 K 24 C 40 M 0 Y 85 K 20 C 15 M 0 Y 35 K 8 C 100 M 10 Y 0 K 28 C 85 M 8 Y 0 K 23 C 20 M 2 Y 0 K TŁA Tła: pod zdjęciami, wyróżnionymi częściami tekstu, podpisami zdjęć, charakterystyczne paski występują zazwyczaj w kolorze zielonym cmyk: 40, 0, 85, 20 lub opcjonalnie w niebieskim cmyk: 85, 8, 0, 23. C 40 M 0 Y 85 K 20 C 85 M 8 Y 0 K 23 7

8 Moduł do istniejącej księgi Corporate Identity Ministerstwa Środowiska 3 CHARAKTERYSTYCZNE ELEMENTY GRAFICZNE 3.1 Zaokrąglone rogi 3.2 Wyróżnik grafi czny 3.3 Numeracja stron 3.4 Materiał zdjęciowy

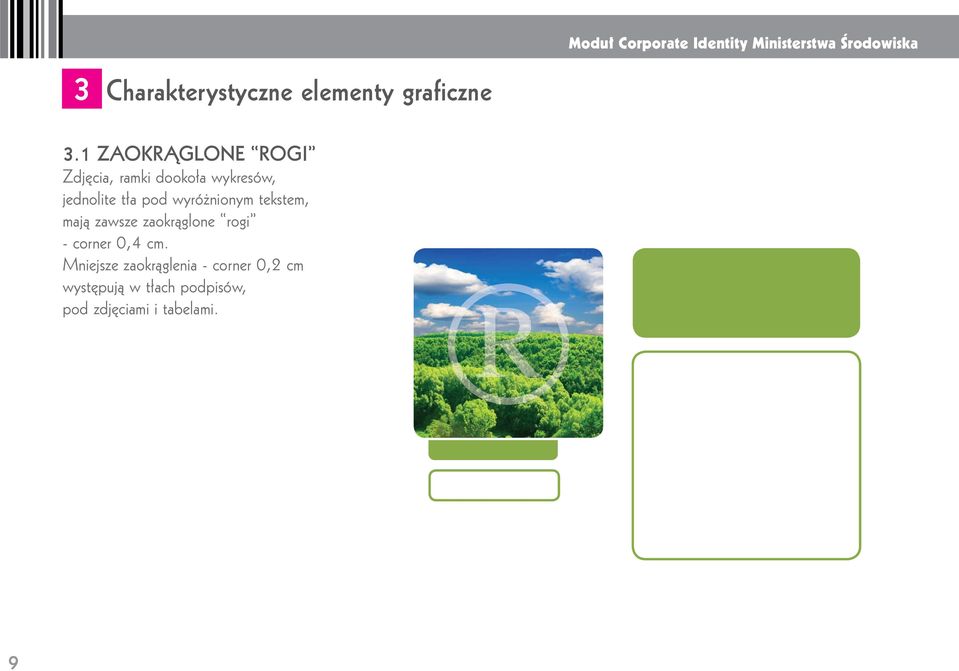

9 3 Charakterystyczne elementy grafi czne Moduł Corporate Identity Ministerstwa Środowiska 3.1 ZAOKRĄGLONE ROGI Zdjęcia, ramki dookoła wykresów, jednolite tła pod wyróżnionym tekstem, mają zawsze zaokrąglone rogi - corner 0,4 cm. Mniejsze zaokrąglenia - corner 0, występują w tłach podpisów, pod zdjęciami i tabelami. 9

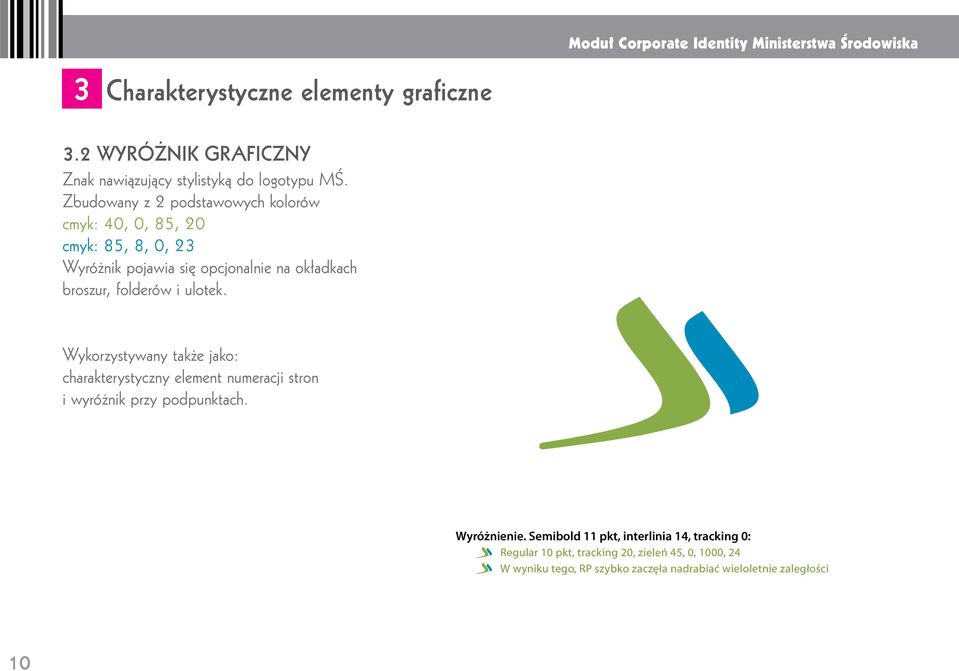

10 3 Charakterystyczne elementy grafi czne Moduł Corporate Identity Ministerstwa Środowiska 3.2 WYRÓŻNIK GRAFICZNY Znak nawiązujący stylistyką do logotypu MŚ. Zbudowany z 2 podstawowych kolorów cmyk: 40, 0, 85, 20 cmyk: 85, 8, 0, 23 Wyróżnik pojawia się opcjonalnie na okładkach broszur, folderów i ulotek. Wykorzystywany także jako: charakterystyczny element numeracji stron i wyróżnik przy podpunktach. Wyróżnienie. Semibold 11 pkt, interlinia 14, tracking 0: Regular 10 pkt, tracking 20, zieleń 45, 0, 1000, 24 W wyniku tego, RP szybko zaczęła nadrabiać wieloletnie zaległości 10

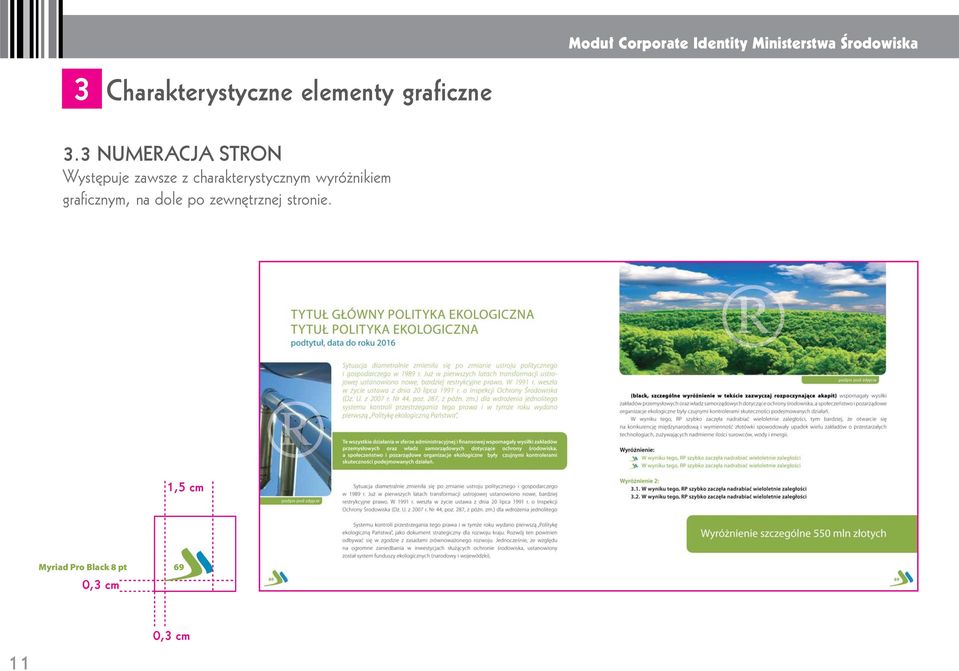

11 3 Charakterystyczne elementy grafi czne Moduł Corporate Identity Ministerstwa Środowiska 3.3 NUMERACJA STRON Występuje zawsze z charakterystycznym wyróżnikiem grafi cznym, na dole po zewnętrznej stronie. 1,5 cm Myriad Pro Black 8 pt 0,3 cm ,3 cm

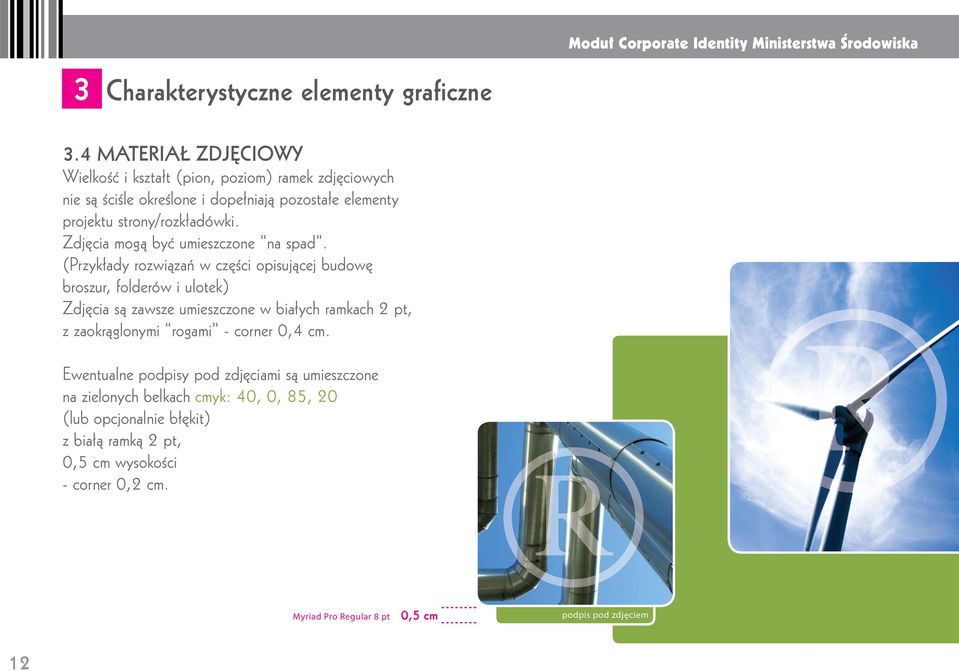

12 3 Charakterystyczne elementy grafi czne Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska 3.4 MATERIAŁ ZDJĘCIOWY Wielkość i kształt (pion, poziom) ramek zdjęciowych nie są ściśle określone i dopełniają pozostałe elementy projektu strony/rozkładówki. Zdjęcia mogą być umieszczone na spad. (Przykłady rozwiązań w części opisującej budowę broszur, folderów i ulotek) Zdjęcia są zawsze umieszczone w białych ramkach 2 pt, z zaokrąglonymi rogami - corner 0,4 cm. Ewentualne podpisy pod zdjęciami są umieszczone na zielonych belkach cmyk: 40, 0, 85, 20 (lub opcjonalnie błękit) z białą ramką 2 pt, 0,5 cm wysokości - corner 0,. Myriad Pro Regular 8 pt 0,5 cm podpis pod zdjęciem 12

13 Moduł do istniejącej księgi Corporate Identity Ministerstwa Środowiska 4 TYPOGRAFIA 4.1 Font podstawowy i jego zamiennik 4.2 Wielkość i kolor czcionki, wyróżnienia w tekście 4.3 Wielkość i kolor czcionki w wersji obcojęzycznej

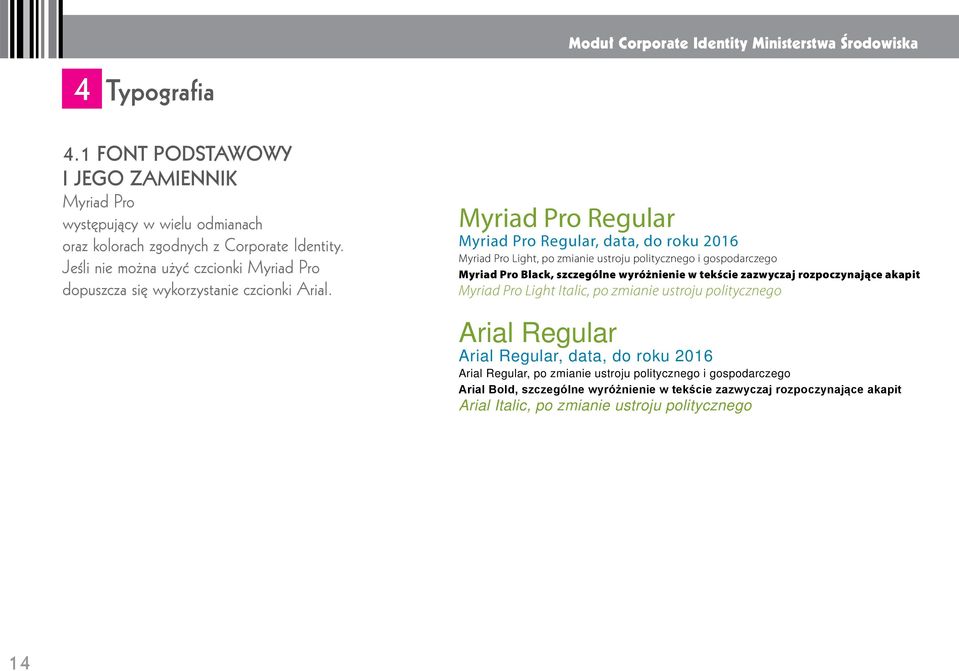

14 4 Typografi a Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska 4.1 FONT PODSTAWOWY I JEGO ZAMIENNIK Myriad Pro występujący w wielu odmianach oraz kolorach zgodnych z Corporate Identity. Jeśli nie można użyć czcionki Myriad Pro dopuszcza się wykorzystanie czcionki Arial. Myriad Pro Regular Myriad Pro Regular, data, do roku 2016 Myriad Pro Light, po zmianie ustroju politycznego i gospodarczego Myriad Pro Black, szczególne wyróżnienie w tekście zazwyczaj rozpoczynające akapit Myriad Pro Light Italic, po zmianie ustroju politycznego Arial Regular Arial Regular, data, do roku 2016 Arial Regular, po zmianie ustroju politycznego i gospodarczego Arial Bold, szczególne wyróżnienie w tekście zazwyczaj rozpoczynające akapit Arial Italic, po zmianie ustroju politycznego 14

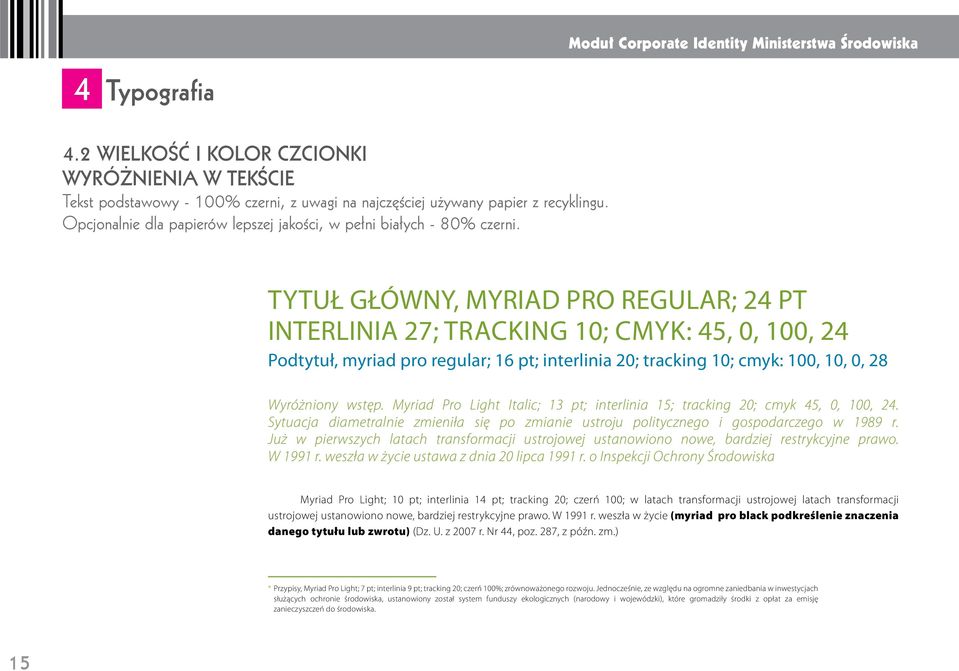

15 4 Typografi a Moduł Corporate Identity Ministerstwa Środowiska 4.2 WIELKOŚĆ I KOLOR CZCIONKI WYRÓŻNIENIA W TEKŚCIE Tekst podstawowy - 100% czerni, z uwagi na najczęściej używany papier z recyklingu. Opcjonalnie dla papierów lepszej jakości, w pełni białych - 80% czerni. TYTUŁ GŁÓWNY, MYRIAD PRO REGULAR; 24 PT INTERLINIA 27; TRACKING 10; CMYK: 45, 0, 100, 24 Podtytuł, myriad pro regular; 16 pt; interlinia 20; tracking 10; cmyk: 100, 10, 0, 28 Wyróżniony wstęp. Myriad Pro Light Italic; 13 pt; interlinia 15; tracking 20; cmyk 45, 0, 100, 24. Sytuacja diametralnie zmieniła się po zmianie ustroju politycznego i gospodarczego w 1989 r. Już w pierwszych latach transformacji ustrojowej ustanowiono nowe, bardziej restrykcyjne prawo. W 1991 r. weszła w życie ustawa z dnia 20 lipca 1991 r. o Inspekcji Ochrony Środowiska Myriad Pro Light; 10 pt; interlinia 14 pt; tracking 20; czerń 100; w latach transformacji ustrojowej latach transformacji ustrojowej ustanowiono nowe, bardziej restrykcyjne prawo. W 1991 r. weszła w życie (myriad pro black podkreślenie znaczenia danego tytułu lub zwrotu) (Dz. U. z 2007 r. Nr 44, poz. 287, z późn. zm.) * Przypisy, Myriad Pro Light; 7 pt; interlinia 9 pt; tracking 20; czerń 100%; zrównoważonego rozwoju. Jednocześnie, ze względu na ogromne zaniedbania w inwestycjach służących ochronie środowiska, ustanowiony został system funduszy ekologicznych (narodowy i wojewódzki), które gromadziły środki z opłat za emisję zanieczyszczeń do środowiska. 15

16 Moduł Corporate Identity Ministerstwa Środowiska 4 Typografi a 4.2 WIELKOŚĆ I KOLOR CZCIONKI WYRÓŻNIENIA W TEKŚCIE TYTUŁ ROZDZIAŁU; MYRIAD PRO REGULAR; 20 PT; INTERLINIA 23; TRACKING 10; CMYK: 45, 0, 100, 24 podtytuł; myriad pro regular; 16 pt; interlinia 20; tracking 10; cmyk 100, 10, 0, 28 WYRÓŻNIENIA. Myriad Pro Semibold; 10 pt; interlinia 12; tracking 10; cmyk: 0, 0, 0, 0. Te wszystkie działania w sferze administracyjneji finansowej wspomagały wysiłki zakładów przemysłowych oraz władz samorządowych dotyczące ochrony środowiska, a społeczeństwo i pozarządowe organizacje ekologiczne. Myriad Pro Light; 10 pt; interlinia 14 pt; tracking 20; czerń 100%. W latach transformacji ustrojowej ustanowiono nowe, bardziej restrykcyjne prawo. W 1991 r. weszła w życie (black podkreślenie znaczenia danego tytułu lub zwrotu) (Dz. U. z 2007 r. Nr 44, poz. 287, z późn. zm.) CZY WIESZ, ŻE Wyróżnienie szczególne. Myriad Regular; 20 pt; interlinia 24; tracking 0; cmyk: 0, 0, 0, 0. 16

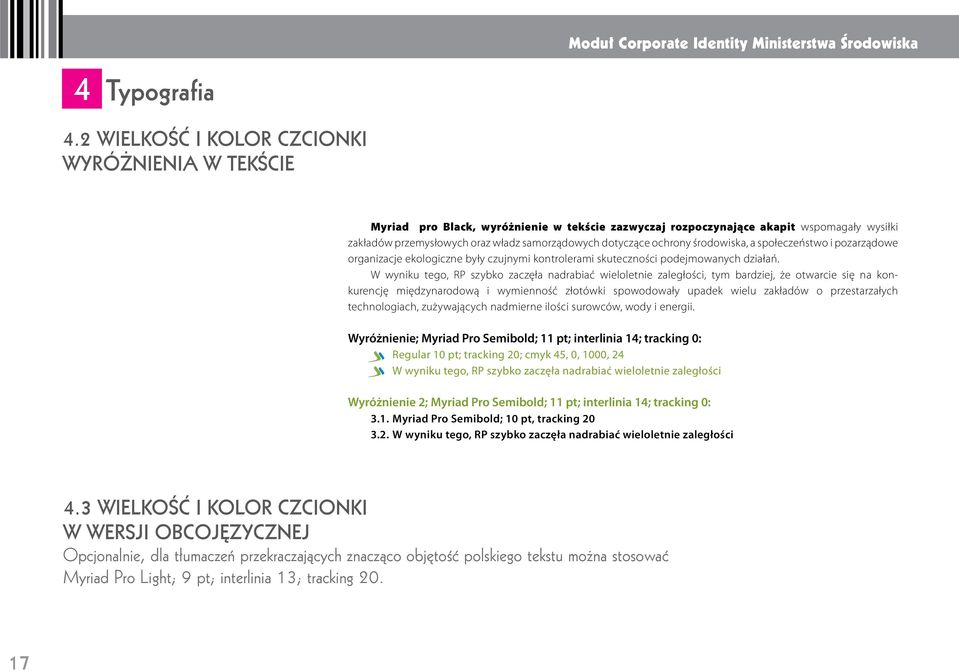

17 4 Typografi a Moduł Corporate Identity Ministerstwa Środowiska 4.2 WIELKOŚĆ I KOLOR CZCIONKI WYRÓŻNIENIA W TEKŚCIE Myriad pro Black, wyróżnienie w tekście zazwyczaj rozpoczynające akapit wspomagały wysiłki zakładów przemysłowych oraz władz samorządowych dotyczące ochrony środowiska, a społeczeństwo i pozarządowe organizacje ekologiczne były czujnymi kontrolerami skuteczności podejmowanych działań. W wyniku tego, RP szybko zaczęła nadrabiać wieloletnie zaległości, tym bardziej, że otwarcie się na konkurencję międzynarodową i wymienność złotówki spowodowały upadek wielu zakładów o przestarzałych technologiach, zużywających nadmierne ilości surowców, wody i energii. Wyróżnienie; Myriad Pro Semibold; 11 pt; interlinia 14; tracking 0: Regular 10 pt; tracking 20; cmyk 45, 0, 1000, 24 W wyniku tego, RP szybko zaczęła nadrabiać wieloletnie zaległości Wyróżnienie 2; Myriad Pro Semibold; 11 pt; interlinia 14; tracking 0: 3.1. Myriad Pro Semibold; 10 pt, tracking W wyniku tego, RP szybko zaczęła nadrabiać wieloletnie zaległości 4.3 WIELKOŚĆ I KOLOR CZCIONKI Wyróżnienie szczególne 550 mln złotych W WERSJI OBCOJĘZYCZNEJ Opcjonalnie, dla tłumaczeń przekraczających znacząco objętość polskiego tekstu można stosować Myriad Pro Light; 9 pt; interlinia 13; tracking

18 Moduł do istniejącej księgi Corporate Identity Ministerstwa Środowiska 5 WYKRESY I TABELE 5.1 Czcionki i kolory w wykresach 5.2 Opis powstawania grafu i wymiarowanie wykresów 5.3 Czcionki i kolory w tabelach 5.4 Opis i wymiarowanie tabel

19 5 Wykresy i tabele Moduł Corporate Identity Ministerstwa Środowiska 5.1 CZCIONKI I KOLORY W WYKRESACH Wykresy są zamknięte ramką 1 pt, corner 0,4 cm. Kolory zgodne z księgą znaku oraz dodatkowe kolory, bliskie kolorom podstawowym. Opisy poszczególnych wartości wykresów powinny odpowiadać kolorystycznie przedstawieniu grafi cznemu: Myriad Pro black; 9 pt; interlinia 10 pt Myriad Pro black; 9 pt; interlinia 10 pt Graf wraz z opisem wycentrowany względem szerokości ramki. Ramka z grafem wycentrowana względem szerokości strony. Podpis do ramki z grafem znajduje się na belce z białą ramką o wartości 2 pt, corner 0,, długość belki odpowiada długości najdłuższej linii tekstu w podpisie. Podpis do ramki Myriad Pro Semibold; 8 pkt; interlinia 9 pkt, zawsze występuje w kontrze. DODATKOWE KOLORY WYKORZYSTANE W WYKRESACH I GRAFACH, BLISKIE KOLOROM PODSTAWOWYM C 16 M 0 Y 33 K 9 C 18 M 0 Y 85 K 20 C 45 M 0 Y 55 K 0 C 65 M 10 Y 0 K 15 C 85 M 0 Y 0 K 0 C 20 M 0 Y 0 K 15 19

20 5 Wykresy i tabele Moduł Corporate Identity Ministerstwa Środowiska 5.2 OPIS POWSTAWANIA GRAFU I WYMIAROWANIE WYKRESÓW Graf ma budowę opcjonalną: wersja wiodąca zbudowana jest na węzłach w Illustratorze i efektach Photoshopowych lub w innych programach grafi cznych w oparciu o przedstawiony schemat. Wartości pokazane na screenshocie dotyczą grafu powstałego w programach Illustrator i Photoshop. Wersja wiodąca (trójwymiarowa) Opcjonalnie, wersja płaska W obu wersjach pojawia się ostry podcień w kolorze ciemnej zieleni o wartościach cmyk: 75, 0, 100, 60, odpowiadający kształtowi grafu, przesunięty o 0, w prawo i o 0, w dół. 0, 20

21 5 Wykresy i tabele Moduł Corporate Identity Ministerstwa Środowiska 5.2 OPIS POWSTAWANIA GRAFU I WYMIAROWANIE WYKRESÓW 0,6 cm 21 0,5 cm

22 5 Wykresy i tabele Moduł Corporate Identity Ministerstwa Środowiska 5.3 CZCIONKI I KOLORY W TABELACH Tabele są zamknięte ramką 1 pt z zaokrągleniem rogów - corner 0,4 cm. Kolory zgodne z księgą znaku. Ramka wycentrowana względem szerokości tekstu głównego, lub odpowiadająca jego szerokosci. Opis do tabeli znajduje się na przerwaniu ramki głównej. Przerwanie odpowiada długością najdłuższej linijce opisu. Opis w kolorze ramki Myriad Pro Semibold; 9 pt; interlinia 10 pt. Nagłówki w tabelkach, wypośrodkowane Myriad Pro Black; 10 pkt i występują w kontrze na belkach z zaokrąglonymi rogami - corner 0,, zbudowanych analogicznie jak graf w wykresach, opcjonalnie ma zastosowanie wersja płaska. Cele dla Polski do 2020 r. wynikające z pakietu energetyczno-klimatycznego: Cele dla Polski do 2020 r. wynikające z pakietu energetyczno-klimatycznego: Wersja wiodąca (trójwymiarowa) Opcjonalnie, wersja płaska 22

23 5 Wykresy i tabele Moduł Corporate Identity Ministerstwa Środowiska 5.4 OPIS I WYMIAROWANIE TABEL Tekst w tabelach: Myriad Pro Semibold; 10 pt; 17 pt interlinia; 60% czerni 3 cm Pod kształtem wyznaczonym przez ramkę tabeli pojawia się ostry podcień w kolorze ciemnej zieleni o wartościach cmyk: 75, 0, 100, 60, odpowiadający kształtowi ramki, przesuniety o 0, w prawo i o 0, w dół. 0, 0,9 cm 0, Tab. 3. Cele dla Polski do 2020 r. wynikające z pakietu energetyczno-klimatycznego. Cele dla Polski do 2020 r. wynikające z pakietu energetyczno-klimatycznego: dopuszczalna zmiana emisji w non-ets +14% zmniejszenie emisji w ETS -21% udział OZE w finalnym zapotrzebowaniu na energię w 2020 r. 15% 0,4 cm 0,7 cm 23

24 Moduł do istniejącej księgi Corporate Identity Ministerstwa Środowiska 6 BROSZURY I FOLDERY 6.1 Formaty

25 6 BROSZURY I FOLDERY Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska 6.1 FORMATY Wiodącym, charakterystycznym formatem dla broszur i folderów wydawanych przez Ministerstwo Środowiska jest kwadrat 21 x 21 cm. Opcjonalnie A4 w pionie lub w poziomie. 21 cm podpis pod zdjęcie 21 cm 25

26 Moduł do istniejącej księgi Corporate Identity Ministerstwa Środowiska 7 BROSZURY I FOLDERY FORMAT PODSTAWOWY 21 x 21 CM OKŁADKA I 7.1 Wymiarowanie i kolorystyka 7.2 Zdjęcia w layoucie 7.3 Wyróżnik grafi czny 7.4 Przykłady rozwiązań okładek

27 7 Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska Broszury i foldery - Format podstawowy 21 x 21 cm - Okładka 7.1 WYMIAROWANIE I KOLORYSTYKA Stałe elementy okładki są zawsze umieszczone w ściśle określonym miejscu, charakterystyczny obszar koloru cmyk: 40, 0, 85, 20 lub opcjonalnie cmyk: 85, 8, 0, 23 podtytuł: cmyk: 100, 10, 0, 28 lub opcjonalnie cmyk: 45, 0, 100, 24 4,5 cm 9,5 cm 4,8 cm 0,3 cm 0,2 podpis pod zdjęcie 27

28 7 Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska Broszury i foldery - Format podstawowy 21 x 21 cm - Okładka 7.2 ZDJĘCIA W LAYOUCIE Zdjęcie (zdjęcia) na okładce ma ściśle określone miejsce: 1 cm od bocznej krawędzi zewnętrznej i 1,3 cm ponad tytułem. Wielkość, szerokość i wysokość zdjęć są dowolne, z zachowaniem pola ochronnego znaku. 4,5 cm 4,8 cm 1cm 1cm 9,5 cm 7.3 WYRÓŻNIK GRAFICZNY Umieszczany na okładce opcjonalnie 3,4 cm 1,3 cm podpis pod zdjęcie 2,3 cm 4,8 cm 28 4,8 cm

29 7 Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska Broszury i foldery - Format podstawowy 21 x 21 cm - Okładka 7.4 PRZYKŁADY ROZWIĄZAŃ OKŁADEK 29

30 7 Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska Broszury i foldery - Format podstawowy 21 x 21 cm - Okładka 7.4 PRZYKŁADY ROZWIĄZAŃ OKŁADEK Istnieje możliwość umieszczenia znaku w kontrze, pod warunkiem, że fragment zdjęcia pod znakiem będzie wystarczająco jednorodny, by nie zakłócić czytelności logotypu. 30

31 Moduł do istniejącej księgi Corporate Identity Ministerstwa Środowiska 8 BROSZURY I FOLDERY FORMAT PODSTAWOWY 21 x 21 CM OKŁADKI II, III, IV 8.1 Okładka wewnętrzna (okładka II) 8.2 Okładka wewnętrzna (okładka III) 8.3 Okładka ostatnia (okładka IV)

32 8 Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska Broszury i foldery - Format podstawowy 21 x 21 cm - Okładka II, III, IV 8.1 OKŁADKA WEWNĘTRZNA (OKŁADKA II) Układ stopki adresowej został omówiony w rozdziale Logotyp Opcjonalne zastosowanie zdjęcia lub elementów grafi ki - zawsze z charakterystycznym zaokrągleniem rogów - corner 0,4 cm. OKŁADKA WEWNĘTRZNA (OKŁADKA II) 1,5 cm 3,5 cm zdjęcie centrowane do środka strony 32

33 8 Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska Broszury i foldery - Format podstawowy 21 x 21 cm - Okładka II, III, IV 8.2 OKŁADKA WEWNĘTRZNA (OKŁADKA III) Okładka III zazwyczaj pozbawiona tekstu właściwego. OKŁADKA WEWNĘTRZNA (OKŁADKA III) kontynuacja układu elementów grafi ki z okładki I i IV 33

34 8 Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska Broszury i foldery - Format podstawowy 21 x 21 cm - Okładka II, III, IV 8.3 OKŁADKA OSTATNIA (OKŁADKA IV) Logotyp zawsze w górnym prawym rogu, apla koloru wiodącego przedłużona z okładki I, opcjonalne umieszczenie zdjęć. 9,5 cm Znak grafi czny recyclingu ma zastosowanie opcjonalne. 1,8 cm Element stały - informacja o rodzaju wykorzystanego papieru np.: Druk na papierze pochodzącym w 60% z makulatury zapis - Myriad Pro 9 pkt 4,6 cm podpis pod zdjęcie 34

35 8 Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska Broszury i foldery - Format podstawowy 21 x 21 cm - Okładka II, III, IV 8.3 OKŁADKA OSTATNIA (OKŁADKA IV) Inne rozwiązanie podpis pod zdjęcie 35

36 Moduł do istniejącej księgi Corporate Identity Ministerstwa Środowiska 9 ROZKŁADÓWKI 9.1 Wymiarowanie i możliwości rozwiązań

37 9 Rozkładówki Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska 9.1 WYMIAROWANIE I MOŻLIWOŚCI ROZWIĄZAŃ Przykład 1 3 cm podpis pod zdjęcie 37

38 9 Rozkładówki Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska 9.1 WYMIAROWANIE I MOŻLIWOŚCI ROZWIĄZAŃ Przykład 2 3 cm podpis pod zdjęcie 38

39 9 Rozkładówki Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska 9.1 WYMIAROWANIE I MOŻLIWOŚCI ROZWIĄZAŃ Przykład 3 3 cm podpis pod zdjęcie 39

40 Moduł do istniejącej księgi Corporate Identity Ministerstwa Środowiska 10 OPRACOWANIE SPISU TREŚCI I STRON NA NOTATKI 10.1 Spis treści - czcionki i wymiarowanie 10.2 Notatki - wymiarowanie

41 Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska 10 Spis treści i notatki 10.1 SPIS TREŚCI MYRIAD PRO REGULAR 10 PKT, KERNING 40, INTERLINIA 19 PKT SPIS TREŚCI 1 MYRIAD PRO REGULAR 12 PKT, KERNING 0, INTERLINIA 19, WSTĘP Myriad pro 10 pkt, kerning 40, interlinia 15pkt, Informacje ogólne Rola energetyki w gospodarce 4 2 PODSTAWY PRAWNE W ZAKRESIE ZMIAN KLIMATU Prawo międzynarodowe Regulacje krajowe 8 3 INWENTARYZACJA EMISJI 11 4 CELE KLIMATYCZNE I ZOBOWIĄZANIA (Pakiet energetyczno-klimatyczny) 13 5 POLSKA JAKO WIARYGODNE MIEJSCE INWESTYCJI 15 6 MECHANIZM JI ORAZ SYSTEM GIS Mechanizm JI System GIS 19 3 cm podpis pod zdjęcie 41

42 Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska 10 Spis treści i notatki 10.2 NOTATKI Opcjonalnie, zależnie od potrzeb, zastosowanie tabeli na notatki opracowanej wg zasad omówionych w rodziale Wykresy i tabele. 0.5 cm 1.5 cm 3 cm Strony na notaki mogą być duplikopwane i występować w dowolnej ilości zależnie od potrzeb. 16 cm 42

43 Moduł do istniejącej księgi Corporate Identity Ministerstwa Środowiska 11 BROSZURY I FOLDERY Z WYKROJNIKIEM 11.1 Zastosowanie wykrojnika 11.2 Przykłady rozwiązań

44 Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska 11 Broszury i foldery z wykrojnikiem 11.1 ZASTOSOWANIE WYKROJNIKA Opcjonalnie, zależnie od potrzeb, mają zastosowanie wykrojniki dla stron wyznaczających rozdziały. Przy założeniu wykorzystania takich wykrojników należy zrezygnować z umieszczania wyróżnika grafi cznego. Zastosowanie wykrojnika powoduje przesunięcie zdjęcia, Tytułu i podtytułów o 1 cm w stosunku do opisu dotyczącego okładki o wymiarach 21 x 21 cm. Okładka I ma wymiar zasadniczy 20 x 21 cm, strony następujące 20 x 21 cm, strony oznaczające podrozdzial w najszerszym miejscu 21 x 21 cm (w tym wypustka), okładka III i IV ma wymiar 21 x 21 cm. Wypustka ma charakterystyczne zaokrąglenia rogów - corner 0,4 cm. 3 cm 1 cm 44

45 Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska 11 Broszury i foldery z wykrojnikiem 11.2 PRZYKŁADY ROZWIĄZAŃ 45

46 Moduł do istniejącej księgi Corporate Identity Ministerstwa Środowiska 12 BROSZURY I FOLDERY A4, FORMAT PIONOWY I POZIOMY 12.1 Okładka A4, format pionowy 12.2 Przykładowa strona folderu A4, format pionowy 12.3 Okładka A4, format poziomy 12.4 Przykładowa strona folderu A4, format poziomy

47 Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska 12 Broszury i foldery A4, format pionowy i poziomy 12.1 OKŁADKA A4, FORMAT PIONOWY Layout okładki A4 w pionie jest budowany wg zasad mających zastosowanie przy projektowaniu formatu podstawowego 21 x 21 cm. 1 cm 1 cm 9,5 12,5 cm 3 cm 47 5,6 cm

48 12 Broszury i foldery A4, format pionowy i poziomy Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska 12.2 PRZYKŁADOWA STRONA FOLDERU A4, FORMAT PIONOWY Layout strony broszury lub katalogu A4 w pionie jest budowany wg zasad mających zastosowanie przy projektowaniu stron formatu podstawowego 21 x 21 cm. 3 cm 48

49 Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska 12 Broszury i foldery A4, format pionowy i poziomy 12.3 OKŁADKA A4, FORMAT POZIOMY Layout okładki A4 w poziomie jest budowany wg zasad mających zastosowanie przy projektowaniu formatu podstawowego 21 x 21 cm. 9,5 cm 1 cm 6,5 cm 5 cm 2, 49

50 12 Broszury i foldery A4, format pionowy i poziomy Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska 12.4 PRZYKŁADOWA STRONA FOLDERU A4, FORMAT POZIOMY Layout strony broszury lub katalogu A4 w poziomie jest budowany wg zasad mających zastosowanie przy projektowaniu stron formatu podstawowego 21 x 21 cm. 3 cm 50

51 Moduł do istniejącej księgi Corporate Identity Ministerstwa Środowiska 13 ULOTKA, FORMATY: A5 I DL 13.1 Ulotka A Ulotka DL (21 x 9,9 cm)

52 Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska 13 Ulotka, Formaty: A5 i DL 13.1 ULOTKA A5 Layout ulotki jest budowany wg zasad mających zastosowanie przy projektowaniu stron formatu podstawowego 21 x 21 cm. 1 cm 1 cm Stopka adresowa występuje opcjonalnie ul. Wawelska 52/ Warszawa 52

53 13 Ulotka, Formaty: A5 i DL 13.2 ULOTKA DL (21 x 9,9 cm) Layout ulotki jest budowany wg zasad mających zastosowanie przy projektowaniu stron formatu podstawowego 21 x 21 cm. Znaczącym odstępstwem jest zmniejszenie wymiarów sadowiących poszczególne elementy układu w layoucie, przy niezmiennych dotyczących: logotypu i wielkości czcionek. Ostatnia strona ulotki jest budowana wg zasad opracowanych dla ulotki A5 z zachowaniem marginesów 1,. 1, Moduł Corporate Moduł Identity CI Ministerstwo Ministerstwa Środowiska 1, 1, 4,8 cm 53

54 opracowanie DPW & paczka kreatywna
