Drzwi przesuwne Przestrzeń nieograniczona

Transkrypt

1 Drzwi przesuwne Przestrzeń nieograniczona Hafele_folder_kor_III.indd :14:54

2 Häfele otwiera nowe możliwości Okucia Häfele dają nieograniczone możliwości aranżowania przestrzeni za pomocą drzwi przesuwanych. W dużych pomieszczeniach pozwalają wydzielić intymny kąt lub zmienić ich funkcję, na przykład poprzez wyodrębnienie części kuchennej lub biurowej. W małych pokojach, gdzie każdy metr przestrzeni jest cenny, również są świetnym rozwiązaniem, gdyż wymagają zdecydowanie mniej miejsca niż tradycyjne rozwierane drzwi. Najmocniej różnicę pomiędzy drzwiami rozsuwanymi a tradycyjnymi odczuwają osoby poruszające się na wózkach inwalidzkich. Ich obsługa jest o wiele łatwiejsza, a dodatkowo istnieje możliwość zamontowania systemu pozwalającego automatycznie otwierać drzwi przy pomocy pilota lub czujnika dotykowego. Kupując drzwi przesuwne można wybierać spośród najróżniejszych wariantów. Dostępne są modele mocowane do ściany i do sufitu, w wersji szklanej i drewnianej, a ich waga waha się od 40 do 750 kilogramów. Zawsze jednak okucia drzwiowe zaprojektowane przez Häfele charakteryzują się unikalnym designem. Dobrze dobrane doskonale podkreślą charakter każdego wnętrza. Hafele_folder_kor_III.indd :14:58

3 Drzwi Szklane Światło i przestrzeń Szkło, jeden z ulubionych materiałów designerów, doskonale sprawdza się również w drzwiach rozsuwanych. Pięknie rozświetla przestrzeń, nadając jej intrygujący charakter. Wymaga jednak odpowiedniej oprawy w postaci okuć, które na szkle są wyjątkowo widoczne i mogą zadecydować o charakterze całego wnętrza Hafele_folder_kor_III.indd :15:02

4 Drzwi Szklane Design 60-W Okucie do drzwi przesuwnych Design 60-W maksymalny ciężar skrzydła drzwi 60 kg, połączenie zaciskowe skrzydła drzwi Komplet Design 60-W do drzwi przesuwnych jednoskrzydłowych bez szyny jezdnej opakowanie: 1 szt. Wskazówka dotycząca zamówienia Do dwuskrzydłowych drzwi przesuwnych należy zamówić 2 komplety. Zakres dostawy Uwaga Elementów kompletu nie można zamówić pojedynczo. materiał powierzchnia do 1 skrzydła drzwi zespół jezdny 1-rolkowy, z blokadą wypięcia stal nierdzewna matowa 2 szt. stoper, lewy i prawy 2 szt. prowadzenie dolne 1 szt. Szyny i akcesoria dodatkowe wymiary pochwytu jednostronnego i iobustronnego szyna jezdna z otworami, do montażu ściennego do przejścia <700 (szerokość skrzydła drzwi <750 ) materiał powierzchnia długość m stal nierdzewna matowa szyna jezdna z otworami, do montażu ściennego do przejścia <800 (szerokość skrzydła drzwi <850 ) szyna jezdna z otworami, do montażu ściennego do przejścia <900 (szerokość skrzydła drzwi <950 ) Schemat wierceń szyna jezdna z otworami, do montażu ściennego do przejścia <1000 (szerokość skrzydła drzwi <1050 ) grubość tafli szklanej: ciężar drzwi: montaż: szerokość przejścia w świetle: szerokość drzwi: do drzwi przesuwnych 1- i 2-skrzydłowych 8 lub 10 skrzydło <60 kg zawieszenie przez połączenie kształtowo-zaciskowe ze szkłem, z 3 zamocowaniami ściennymi przy szynie jezdnej 1500 : <700 przy szynie jezdnej 1700 : <800 przy szynie jezdnej 1900 : <900 przy szynie jezdnej 2100 : <1000 przy szynie jezdnej 2300 : <1100 przy szynie jezdnej 1500 : <750 przy szynie jezdnej 1700 : <850 przy szynie jezdnej 1900 : <950 przy szynie jezdnej 2100 : <1050 przy szynie jezdnej 2300 : <1150 szyna jezdna z otworami, do montażu ściennego do przejścia <1100 (szerokość skrzydła drzwi <1150 ) pochwyt jednostronny, z zamocowaniem tafli szklanej o grubości 8 10 pochwyt obustronny, z zamocowaniem tafli szklanej o grubości 8 10 Zobacz akcesoria dodatkowe w katalogu budowlanym Häfele BB2011PL Uszczelki do drzwi przesuwnych AH Uchwyty muszlowe AH Akcesoria dodatkowe AH Zamki do drzwi przesuwnych AH stal nierdzewna matowa Hafele_folder_kor_III.indd :15:06

5 Drzwi Szklane Design 70-V Komplet Design 70-V do drzwi przesuwnych jednoskrzydłowych bez szyny jezdnej, z zestawem odbojników drzwiowych i prowadzeniem dolnym Okucie do drzwi przesuwnych Design 70-V maksymalny ciężar skrzydła drzwi 70 kg, połączenie zaciskowe skrzydła drzwi Wskazówka dotycząca zamówienia Fabrycznie zamontowany wózek jezdny do szkła o grubości 8. Akcesoria dodatkowe do szkła o innej grubości 6/10/12 wchodzą w zakres dostawy. Szyny i akcesoria dodatkowe Uwaga rozstawy otworów do zamocowania szyny jezdnej 1804 na ścianie: 132 / 513 / 514 / 513 / 132 rozstawy otworów do zamocowania szyny jezdnej 2104 na ścianie: 132 / 613 / 614 / 613 / 132 wózek jezdnyz z okuciem zaciskowym szyna jezdna z 4 otworami do montażu na ścianie zestaw do montażu ściennego do szyny jezdnej z 4 otworami, wkręty dwugwintowe M8 x 80 zestaw podkładek dystansowych, grub. 2 4 szt. zestaw podkładek dystansowych, grub. 5 4 szt. zestaw podkładek dystansowych, grub szt. materiał powierzchnia grubość tafli szklanej długość stal matowa nierdzewna stal nierdzewna stal nierdzewna stal nierdzewna stal nierdzewna matowa matowa matowa matowa Wskazówka dotycząca zamówienia Do każdej szyny jezdnej należy zamówić 1 zestaw do montażu ściennego. Materiały montażowe (wkręt dwugwintowy oraz kołek rozporowy z tworzywa sztucznego) wchodzą w zakres dostawy zestawu do montażu ściennego. Podkładki dystansowe do wyrównania odstępu od ściany w zależności od potrzeb. Schemat wierceń Montaż zestaw do montażu ściennego do szkła o grubości 6 12 wersja: możliwość regulacji: grubość tafli szklanej: montaż: ciężar drzwi: średnica: szer. przejścia w świetle: szer. drzwi: zespół jezdny z blokadą wypięcia, prowadzenie dolne regulowane i bezluzowe regulacja wysokości skrzydła drzwi ±3 z jednowarstwowym szkłem bezpiecznym (ESG), wielowarstwowym szkłem bezpiecznym (VSG) 6 12 zawieszenie przez połączenie kształtowozaciskowe ze szkłem, z 4 zamocowaniami ściennymi skrzydło <70 kg drążek nośny 25 przy szynie jezdnej 1804 : , przy szynie jezdnej 2104 : przy szynie jezdnej 1804 : , przy szynie jezdnej 2104 : A = talerz wspierający ø 50 B = element dystansowy 5 C = szyna jezdna D = trzpień mocujący * Do wyrównania odstępu od ściany można dodatkowo zastosować podkładki dystansowe o grubości 2, 5 lub 10 (stosować tylko 1 dodatkową podkładkę dystansową na jedno mocowanie ścienne). Zobacz akcesoria dodatkowe w katalogu budowlanym Häfele BB2011PL Uszczelki do drzwi przesuwnych AH Uchwyty muszlowe AH Akcesoria dodatkowe AH Zamki do drzwi przesuwnych AH 8.56 Hafele_folder_kor_III.indd :15:09

6 Drzwi Szklane 11 Classic 40-N łagodne zamykanie Smuso Okucie do drzwi przesuwnych Classic 40-N maksymalny ciężar skrzydła drzwi 40 kg, połączenie zaciskowe skrzydła drzwi Zamocowanie przy suficie i ścianie i ścianie montaż na suficie montaż na ścianie z maskownicą zatrzaskową i ukrytym kątownikiem montażowym prowadzenia dolne Komplet Classic 40-N do drzwi przesuwnych jednoskrzydłowych bez szyny jezdnej, z prowadzeniem dolnym Wskazówka dotycząca zamówienia wersja wariant A bez amortyzatora domykania wariant B z jednostronnym amortyzatorem domykania wariant E z jednostronnym amortyzatorem domykania x Do dwuskrzydłowych drzwi przesuwnych należy zamówić 2 komplety. Wariant A zawiera tylko jeden ogranicznik szyny. W razie potrzeby należy zamówić dodatkowe ograniczniki szyny. Szyny i akcesoria dodatkowe Uwaga Kątowniki do mocowania ściennego należy zamontować co 400. materiał powierzchnia/kolor długość standardowe prowadzenie dolne Montaż prowadzenie dolne bezluzowe szyna jezdna pojedyncza z otworami 31 x 33 (szer. x wys.) aluminium surowa lewy kołnierz zatrzaskowy prawy kołnierz zatrzaskowy kątownik montażowy ze śrubą i nakrętką stal ocynkowana Wymiary wycięcia ę maskownica zatrzaskowa wys. 115 aluminium eloksalowana na srebrno wymiar x patrz Przegląd wariantów amortyzatorów prowadzenie dolne bezluzowe płytka: stal nierdzewna prowadzenie: tworzywo sztuczne płytka: matowa, prowadzenie: czarne Przegląd wariantów amortyzatorów wariant A bez amortyzatora domykania wariant B z jednostronnym amortyzatorem domykania wariant E z obustronnym amortyzatorem domykania (2 x jednostronny) grubość tafli szklanej: możliwość regulacji: montaż: przekrój wózka jezdnego i prowadzenia i do drzwi przesuwnych 1- i 2-skrzydłowych z jednowarstwowym szkłem bezpiecznym (ESG) ESG: 8 regulacja wysokości skrzydła drzwi zawieszenie z kołnierzem zatrzaskowym (bez użycia narzędzi) Zobacz akcesoria dodatkowe w katalogu budowlanym Häfele BB2011PL Uszczelki do drzwi przesuwnych AH Uchwyty muszlowe AH Akcesoria dodatkowe AH Części pojedyncze AH ciężar drzwi: skrzydło <40 kg Zamki do drzwi przesuwnych AH 8.56 Hafele_folder_kor_III.indd :15:13

7 Drzwi Szklane 13 Design 280-U Komplet Design 280-U zakres dostawy Okucie do drzwi przesuwnych Design 280-U maksymalny ciężar skrzydła drzwi 280 kg, połączenie zaciskowe skrzydła drzwi średnica rednic arolek jezdnych 120 Obliczenia dla dlaszkła: do drzwi przesuwnych jednoskrzydłowych do szyny jezdnej dolnej z poliamidu bez szyny jezdnej i prowadzącej do drzwi przesuwnych jednoskrzydłowych do szyny jezdnej dolnej ze stali nierdzewnej bez szyny jezdnej i prowadzącej 1 zestaw rolek jezdnych o średnicy 85 1 zestaw ślizgaczy filcowych do szkła 8 i 10 2 stopery do prowadzenia górnego 1 zestaw rolek jezdnych o średnicy zestaw ślizgaczy filcowych do szkła 8 i 10 2 stopery do prowadzenia górnego 1 zestaw rolek jezdnych o średnicy 85 1 zestaw ślizgaczy filcowych do szkła 8 i 10 2 stopery do prowadzenia górnego zestaw rolek jezdnych o średnicy zestaw ślizgaczy filcowych do szkła 8 i 10 2 stopery do prowadzenia górnego Wskazówka dotycząca zamówienia Do dwuskrzydłowych drzwi przesuwnych należy zamówić 2 komplety. Szyny jezdne i prowadzące materiał powierzchnia/ kolor długość szyna jezdna dolna bez otworów 35 x 8 (szer. x wys.) poliamid szara do szyny jezdnej dolnej z poliamidu do szyny jezdnej dolnej ze stali nierdzewnej czarna szyna jezdna dolna z otworami 20 x 4 (szer. x wys.) stal nierdzewna matowa szyna jezdna dolna bez otworów 20 x 4 (szer. x wys.) stal nierdzewna matowa szyna prowadząca górna bez otworów 20 x 40 (szer. x wys.) aluminium eloksalowana na srebrno Wymiary wycięcia wymagane wycięciaw wszkle średnica rednic a rolek jezdnych 85 wersja: wersja: grubość tafli szklanej: montaż: do szyny jezdnej dolnej z poliamidu H = wys. w świetle, G G = = wys. wys. szkła szkła do drzwi przesuwnych 1- i 2-skrzydłowych z rolkami jezdnymi toczonymi po szynie jezdnej dolnej, prowadzenie górne z szyną lub za pomocą dostępnego w miejscu montażu prowadzenia ściennego lub górnego z jednowarstwowym szkłem bezpiecznym (ESG) ESG: 8 lub 10 do szyny jezdnej dolnej ze stali nierdzewnej zawieszenie przez połączenie kształtowo-zaciskowe ze szkłem Wskazówka dotycząca zamówienia Szyny jezdne dolne >3000 łączone precyzyjnie na zapytanie. Szyna jezdna górna >3000 na zapytanie. Zobacz akcesoria dodatkowe w katalogu budowlanym Häfele BB2011PL Uszczelki do drzwi przesuwnych AH Uchwyty muszlowe AH Akcesoria dodatkowe AH ciężar drzwi: skrzydło <280 kg Zamki do drzwi przesuwnych AH 8.56 Hafele_folder_kor_III.indd :15:17

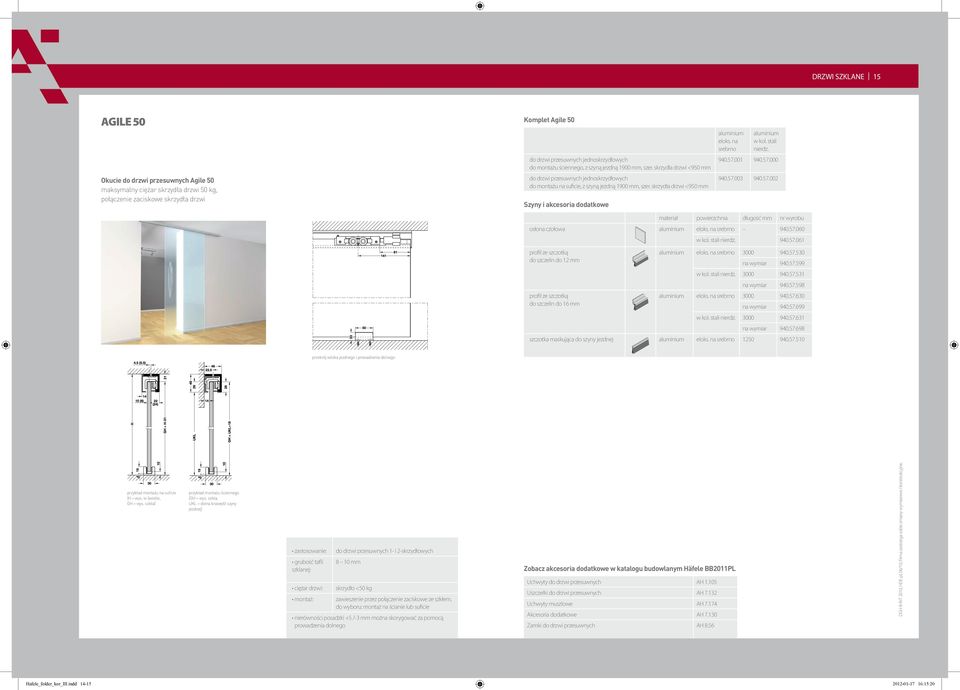

8 Drzwi Szklane 15 Agile 50 Okucie do drzwi przesuwnych Agile 50 maksymalny ciężar skrzydła drzwi 50 kg, połączenie zaciskowe skrzydła drzwi Komplet Agile 50 do drzwi przesuwnych jednoskrzydłowych do montażu ściennego, z szyną jezdną 1900, szer. skrzydła drzwi <950 do drzwi przesuwnych jednoskrzydłowych do montażu na suficie, z szyną jezdną 1900, szer. skrzydła drzwi <950 Szyny i akcesoria dodatkowe aluminium eloks. na srebrno aluminium w kol. stali nierdz materiał powierzchnia długość osłona czołowa aluminium eloks. na srebrno profil ze szczotką do szczelin do 12 profil ze szczotką do szczelin do 16 w kol. stali nierdz aluminium eloks. na srebrno na wymiar w kol. stali nierdz na wymiar aluminium eloks. na srebrno na wymiar w kol. stali nierdz na wymiar szczotka maskująca do szyny jezdnej aluminium eloks. na srebrno przekrój wózka jezdnego i iprowadzenia dolnego przykład montażu na suficie (H = wys. w świetle, GH = wys. szkła) przykład montażu ściennego (GH = wys. szkła, UKL = dolna krawędź szyny jezdnej) grubość tafli szklanej: ciężar drzwi: montaż: do drzwi przesuwnych 1- i 2-skrzydłowych 8 10 skrzydło <50 kg zawieszenie przez połączenie zaciskowe ze szkłem, do wyboru: montaż na ścianie lub suficie nierówności posadzki +5 /-3 można skorygować za pomocą prowadzenia dolnego Zobacz akcesoria dodatkowe w katalogu budowlanym Häfele BB2011PL Uszczelki do drzwi przesuwnych AH Uchwyty muszlowe AH Akcesoria dodatkowe AH Zamki do drzwi przesuwnych AH 8.56 Hafele_folder_kor_III.indd :15:20

9 Drzwi Szklane 17 Agile 150 Okucie do drzwi przesuwnych Agile 150 maksymalny ciężar skrzydła drzwi 150 kg, połączenie zaciskowe skrzydła drzwi Komplet Agile 150 do drzwi przesuwnych jednoskrzydłowych do montażu ściennego, z szyną jezdną 1900, szer. skrzydła drzwi <950 do drzwi przesuwnych jednoskrzydłowych do montażu na suficie, z szyną jezdną 1900, szer. skrzydła drzwi <950 Wskazówka dotycząca zamówienia Do dwuskrzydłowych drzwi przesuwnych należy zamówić 2 komplety. Komplet do skrzydeł drzwi o szerokości <1450 na zapytanie. Komplet do szkła o grubości 13,5 na zapytanie. aluminium eloks. na srebrno aluminium w kol. stali nierdz Szyny i akcesoria dodatkowe osłona czołowa przy montażu na suficie, 54 osłona czołowa przy montażu ściennym, 57 materiał powierzchnia długość aluminium eloks. na srebrno w kol. stali nierdz aluminium eloks. na srebrno w kol. stali nierdz profil ze szczotką do szczelin do 12 aluminium eloks. na srebrno na wymiar w kol. stali nierdz przekrój wózka jezdnegoi i prowadzenia dolnego na wymiar profil ze szczotką do szczelin do 16 aluminium eloks. na srebrno na wymiar w kol. stali nierdz na wymiar szczotka do szyny jezdnej aluminium eloks. na srebrno przykład montażu na suficie (H = wys. w świetle, H1 = wys. szkła) 19 przykład montażu ściennego (H1 = wys. szkła, UKL = dolna krawędź szyny jezdnej) grubość tafli szklanej: ciężar drzwi: montaż: do drzwi przesuwnych 1- i 2-skrzydłowych 8, 10 i 12 skrzydło <150 kg zawieszenie przez połączenie zaciskowe ze szkłem, do wyboru: montaż na ścianie lub suficie nierówności posadzki ±5 można skorygować za pomocą prowadzenia dolnego Zobacz akcesoria dodatkowe w katalogu budowlanym Häfele BB2011PL Uszczelki do drzwi przesuwnych AH Uchwyty muszlowe AH Akcesoria dodatkowe AH Zamki do drzwi przesuwnych AH 8.56 Hafele_folder_kor_III.indd :15:24

10 Drzwi Szklane 19 Agile 150 Dormotion Decken- Montaż na und suficie Wandmontage i ścianie Agile 150 Dormotion w kol. stali nierdz. eloks. srebrny eloks. do drzwi przesuwnych jednoskrzydłowych zestaw typu L Okucie do drzwi przesuwnych Agile 150 Dormotion maksymalny ciężar skrzydła drzwi 150 kg do drzwi przesuwnych jednoskrzydłowych zestaw typu XL Szyny materiał powierzchnia długość Beispiel przykład Deckenmontage montażu na suficie H = wysokość gesamt Höhe całkowita H1 = wysokość Höhe Glas szkła przykład Beispiel Wandmontage montażu na ścianie A = wysokość Durchgangshöhe przejścia (wys. (Sturzhöhe) nadproża) X = nadproże Sturz Y= 64,5 64,5 - -(22 ( grub. Glasdicke) szkła) Beispiel mit przykład ze szkleniem stałym Festverglasung X = przy bei 8,, 24 przy bei 10 10, 23 przy bei 12 12, 22,5 przy bei 13,5 grubość Glasdicke szkła Y = 83 --( grub. Glasdicke szkła części Schiebeteil) przesuwnej) zestaw z szyną do montażu na suficie wraz z szyną jezdną i profilem kątowym, z otworami zestaw z szyną do montażu na ścianie wraz z szyną jezdną i profilem kątowym, z otworami aluminium srebrny eloks na wymiar w kol. stali nierdz na wymiar srebrny eloks na wymiar aluminium w kol. stali nierdz na wymiar srebrny eloks na wymiar zestaw z szyną do montażu na suficie z profilem zaciskowym do panelu stałego wraz z szyną jezdną, profilem kątowym, maskującym i wypełniającym, z otworami aluminium w kol. stali nierdz na wymiar Wymiary Ausschnittmaß wycięcia Przekrój Schnitt Rollenwagen wózka jezdnego und i Bodenführung prowadzenia dolnego obróbka Glasbearbeitung szkła przy Typ typie L L obróbka Glasbearbeitung szkła przy Typ typie XL XL Przegląd Übersicht wariantów Dämpfungsvarianten amortyzatorów typ TypL typ TypXL XL grubość szkła ciężar drzwi: szerokość skrzydła drzwi: do drzwi przesuwnych 1- i 2-skrzydłowych 8 13,5 typ L: skrzydło <80 kg typ XL: skrzydło <150 kg typ L >830, typ XL >1160 Zobacz akcesoria dodatkowe w katalogu budowlanym Häfele BB2011PL Uszczelki do drzwi przesuwnych AH Uchwyty muszlowe AH Akcesoria dodatkowe AH montaż: do montażu na ścianie lub suficie Zamki do drzwi przesuwnych AH 8.56 Hafele_folder_kor_III.indd :15:27

11 Drzwi Szklane 21 Design 40-V i Design 80-V Okucie do drzwi przesuwnych Design 40-V i Design 80-V maksymalny ciężar skrzydła drzwi 40 kg lub 80 kg Design 40-V i Design 80-V Slido 40-V Slido 80-V Szyny i akcesoria dodatkowe Montaż Wandmontage na ścianie odstęp Wandabstand od ściany Przekrój Schnitt Laufwerk zespołu jezdnego und Bodenführung i prowadzenia dolnego powierzchnia materiał dla grubości skrzydła długość szyna mocująca z otworami srebrny eloks. aluminium szyna jezdna i blenda srebrny eloks. aluminium prowadnik podłogowy matowa 8, 10, 12, , Wymiary Ausschnittmaß wycięcia grubość szkła ciężar skrzydła drzwi: montaż: do drzwi przesuwnych 1- i 2-skrzydłowych ESG: 8, 10, 12, VSG: 8 12,7 40-V <40 kg; 80-V <80 kg połączenie kształtowo-zaciskowe, odstęp od ściany 12 lub 18 Zobacz akcesoria dodatkowe w katalogu budowlanym Häfele BB2011PL Uszczelki do drzwi przesuwnych AH Uchwyty muszlowe AH Akcesoria dodatkowe AH możliwość regulacji regulacja wysokości skrzydła drzwi + 3 Zamki do drzwi przesuwnych AH 8.56 Hafele_folder_kor_III.indd :15:31

12 Drzwi Szklane 23 Design 150-U Komplet Design 150-U zastosowanie zakres dostawy komplet Slido Design 150-U do drzwi przesuwnych jednoskrzydłowych 1 zespół jezdny filcowy pasek ślizgowy 2 stopery Okucie do drzwi przesuwnych Design 150-U maksymalny ciężar skrzydła drzwi 150 kg Szyny i akcesoria dodatkowe powierzchnia materiał długość szyna jezdna, z otworami stal nierdzewna Montaż Decken- na und suficie Wandmontage i ścianie szyna jezdna z otworami, 2-częściowa kołkowana szyna jezdna bez otworów stal nierdzewna szyna jezdna bez otworów, 2-częściowa kołkowana szyna prowadząca z otworami wraz z parą zaślepek z tworzywa sztucznego matowa aluminium montaż Deckenmontage na suficie grubość Glasdicke szkła 8 812,7 12,7 montaż Wandmontage na ścianie grubość Glasdicke szkła 88 12,7 Uwaga Odstęp drzwi od ściany pozostaje taki sam przy różnej grubości drzwi. W celu zwiększenia odstępu od ściany, np. na listwy przypodłogowe, zastosować większy kątownik do mocowania ściennego. kątownik do mocowania ściennego z regulacją wysokości, długość (L) = odstęp od ściany matowa aluminium Schnitt Przekrój Laufwerk zespołu jezdnego und Deckenführung i prowadnicy górnej 25 Wymiary Ausschnittmaß wycięcia Uwaga Hinweis: Zwracać Glasausschnitt uwagę oben na wycięcie für bündigen górne w Abschluss, szkle z. B. bei 2-flügeligen Türen, beachten. w celu zlicowanego zakończenia, np. przy drzwiach 2-skrzydłowych. Uwaga Jeśli tafla szklana ma być zlicowana z boku z szyną prowadzącą, należy wykonać wycięcie w tafli. materiał: możliwość regulacji: grubość szkła regulacja wysokości ciężar skrzydła drzwi: do drzwi przesuwnych 1- i 2-skrzydłowych stal nierdzewna odstęp szyny prowadzącej od ściany +6 ESG lub VSG 8 12,7 40-V <40 kg; 80-V <80 kg <150 kg Zobacz akcesoria dodatkowe w katalogu budowlanym Häfele BB2011PL Uszczelki do drzwi przesuwnych AH Uchwyty muszlowe AH Akcesoria dodatkowe AH montaż: połączenie kształtowo-zaciskowe Zamki do drzwi przesuwnych AH 8.56 Hafele_folder_kor_III.indd :15:35

13 Drzwi Szklane 25 Classic Synchro Akcesoria dodatkowe RSP 80 Komplet dodatkowy Classic Synchro do okuć do drzwi przesuwnych Classic 40-N, 60-N, 80-N, 100-N Okucie do drzwi przesuwnych RSP 80 maksymalny ciężar skrzydła drzwi 80 kg LH = = wys. lichte przejścia Durchgangshöhe w świetle G = = wysokość Höhe Glas tafli szklanej Komplet dodatkowy Classic Synchro Elementy kompletu Classic Synchro Uwaga Komplet dodatkowy należy zamawiać tylko w połączeniu z 4 zaciskami do szkła, w zależności od ilości ograniczników szyny (Classic 40-N, 60-N, 80-N lub 100-N) oraz szyny jezdnej. Nie jest przeznaczony do wariantów z amortyzatorem domykania. do drzwi przesuwnych dwuskrzydłowych zespół jezdny Synchro do szkła, 4-rolkowy ogranicznik szyny z rolką zwrotną blok montażowy do kabla kabel powlekany tworzywem sztucznym do 2 skrzydeł drzwi 4 szt szt szt m Wskazówka dotycząca zamówienia Numery wyrobów odnoszą się do 1 sztuki. Przy zamawianiu części pojedynczych należy podać ilość sztuk. Classic 40-N AH 7.98 Classic 80-N AH Classic 60-N AH Classic 100-N AH do drzwi przesuwnych dwuskrzydłowych Wymiary Ausschnittmaß wycięcia wymagane erforderliche wycięcia Glasausschnitte w szkle Komplet RSP 80 aluminium do drzwi przesuwnych jednoskrzydłowych do montażu na ścianie, grubość szkła ciężar drzwi: szerokość skrzydła drzwi: Schnitt Rollenwagen und Bodenführung przekrój wózka jezdnego i prowadzenia dolnego do drzwi przesuwnych jednoskrzydłowych 8 10 skrzydło <80 kg <950 działanie: do symetrycznego otwierania 2 skrzydeł drzwi z szyną jezdną 1996 montaż: montaż na ścianie Hafele_folder_kor_III.indd :15:38

14 Drzwi Szklane 27 Telescopic 80/G Fold 70-R Położenie i irodzaj okuć okuć X = szerokość skrzydła drzwi Okucie do drzwi przesuwnych Telescopic 80/G maksymalny ciężar skrzydła drzwi 80 kg Okucie do drzwi składanych i przesuwnych Fold 70-R maksymalny ciężar skrzydła drzwi 70 kg, połączenie zaciskowe skrzydła drzwi Mocowanie Deckenbefestigung sufitowe przykład systemu 3,5-skrzydłowego Prowadzenie Bodenführung dolne ilość skrzydeł kolejność okuć 1,5 skrzydła 1 3 2,5 skrzydła ,5 skrzydła ,5 skrzydła ,5 skrzydła ,5 skrzydła ,5 skrzydła Berechnung Obliczanie szerokości Schiebetürbreite drzwi przesuwnych Telescopic bez ohne szklenia Festverglasung stałego Telescopic ze mit szkleniem Festverglasung stałym Uwaga Możliwość zastosowania okucia do drzwi przesuwnych z wariantem 2 i 3 prowadzenia dolnego. Patrz Junior 80/G. Należy zamówić osobno. Wymiary Ausschnittmaß wycięcia STB = szer. Schiebetürbreite drzwi przesuwnych P = przecięcie Türüberschneidung drzwi (>=75 (>=75 ) ) LMB Lichtmaßbreite LMB LS = = Laufschiene szerokość w świetle LS M = Schiebetürgriff szyna jezdna + Sicherheitsabstand M = uchwyt do drzwi przes. + odstęp bezpieczeństwa Komplet Telescopic 80/G do drzwi przesuwnych dwuskrzydłowych, bez szyn jezdnych, bez prowadzenia dolnego Wskazówka dotycząca zamówienia Prowadzenie dolne należy zamówić osobno przeznaczenie: grubość szkła: szerokość skrzydła drzwi: możliwość regulacji: montaż: ciche przesuwanie niewielkie zużycie wariant Variante 2 i 23 und 3 wymagane erforderliche wycięcia Glasausschnitte, w szkle, koniecznie Maße zwingend zachować einhalten wymiary do równoczesnego otwierania 2 drzwi przesuwnych w prawo lub w lewo jednowarstwowe szkło bezpieczne (ESG) regulacja wysokości skrzydła drzwi zawieszenie przez połączenie kształtowozaciskowe ze szkłem G = wys. szkła, H = wys. w świetle montaż: grubość tafli szklanej: szerokość skrzydła drzwi: wysokość skrzydła drzwi: regulacja wysokości: materiał: powierzchnia: obróbka szkła do drzwi przesuwno-składanych 1,5- do 7,5-skrzydłowych, maks. szerokość systemu 6750 jednowarstwowe szkło bezpieczne (ESG) zawieszenie przez połączenie kształtowozaciskowe ze szkłem, niezbędny otwór w szkle ESG: 8 10 <900 < / 6 mosiądz, aluminium srebrny Hafele_folder_kor_III.indd :15:42

15 Drzwi Szklane / Produkty Specjalne Hafele_folder_kor_III.indd :15:46

16 Drzwi Szklane / Produkty Specjalne 31 Unotec Home Unotec Object Kompletne zestawy w wykonaniu standardowym = 8-12 z elementami: Kompletne zestawy w wykonaniu standardowym t = 8-12 z regulacją wysokości +/- 7,5, z elementami: 1 szyna jezdna, lita stal nierdzewna, ø 25, USO200EF długość: patrz tabela 3 4 zamocowania ścienne, stal nierdzewna, USO210EF, z wkrętami dwugwintowymi M8 x 70 2 wózki jezdne Unotec Home Glas, stal nierdzewna, USH100EF 2 odbojniki drzwiowe, stal nierdzewna, USO250EF 1 prowadzenie dolne, stal nierdzewna, USO260EF 1 klucz czołowy Z923 do wkrętów dekoracyjnych 1 instrukcja montażu 1 szyna jezdna, lita stal nierdzewna, ø 25, USO200EF długość: patrz tabela 3-4 zamocowania ścienne, stal nierdzewna, USO210EF, z wkrętami dwugwintowymi M8 x 70 2 wózki jezdne Unotec Objekt Glas, stal nierdzewna, USO 100EF 2 odbojniki drzwiowe, stal nierdzewna, USO250EF 1 prowadzenie dolne, stal nierdzewna, USO260EF 1 klucz czołowy Z923 do wkrętów dekoracyjnych 1 instrukcja montażu numery zestawu dł. szyny jezdnej szer. przejścia USH EF USH EF USH EF USH EF numery zestawu dł. szyny jezdnej szer. przejścia USO EF USO EF USO EF USO EF Otwór w szkle ø ,3. Maks. ciężar drzwi wynosi 100 kg. W przypadku listew dolnych i okładzin należy dodatkowo zamówić element dystansowy (stal nierdzewna, USO226-19EF) na każde zamocowanie ścienne, patrz wytyczne projektowe. Wytyczne projektowe z wymiarami wierceń oraz instrukcje montażu można znaleźć na stronie + Dostępne są szyny jezdne o długościach specjalnych, inne elementy pojedyncze oraz akcesoria dodatkowe (286) Otwór w szkle ø ,3. Maks. ciężar drzwi wynosi 100 kg. W przypadku listew dolnych i okładzin należy dodatkowo zamówić element dystansowy (stal nierdzewna, USO226-19EF) na każde zamocowanie ścienne, patrz wytyczne projektowe. Wytyczne projektowe z wymiarami wierceń oraz instrukcje montażu można znaleźć na stronie + Dostępne są szyny jezdne o długościach specjalnych, inne elementy pojedyncze oraz akcesoria dodatkowe. Hafele_folder_kor_III.indd :15:53

17 Drzwi Szklane / Produkty Specjalne 33 Duetec Tritec Kompletne zestawy w wykonaniu standardowym t = 8-10 z regulacją wysokości +/- 3,5, z elementami: Kompletne zestawy w wykonaniu standardowym t = 8-12 z regulacją wysokości +/- 3,5, z elementami: 1 szyna jezdna, lita stal nierdzewna, ø 25, długość: patrz tabela, USO200EF 3-4 zamocowania ścienne, stal nierdzewna, USO210EF, z wkrętami dwugwintowymi M8 x 70 2 wózki z rolkami Duetec Glas, stal nierdzewna, USO110EF 2 odbojniki drzwiowe, stal nierdzewna, USO251EF 1 prowadzenie dolne, stal nierdzewna, USO260EF 1 klucz czołowy Z923 do wkrętów dekoracyjnych 1 instrukcja montażu 1 szyna jezdna, lita stal nierdzewna, ø 25, USO200EF, długość: patrz tabela 3-4 zamocowania ścienne, stal nierdzewna, USO210EF, z wkrętami dwugwintowymi M8 x 70 2 wózki jezdne Tritec Glas, stal nierdzewna, USO122EF 2 odbojniki drzwiowe, stal nierdzewna, USO251EF 1 prowadzenie dolne, stal nierdzewna, USO260EF 1 klucz czołowy Z923 do wkrętów dekoracyjnych 1 instrukcja montażu numery zestawu dł. szyny jezdnej szer. przejścia numery zestawu dł. szyny jezdnej szer. przejścia USO EF USO EF USO EF USO EF USO EF USO EF USO EF USO EF Otwór w szkle ø ,3. Otwór w szkle ø ,3. Maksymalny ciężar drzwi wynosi 60 kg. Maks. ciężar drzwi wynosi 100 kg W przypadku listew dolnych i okładzin należy dodatkowo zamówić element dystansowy (stal nierdzewna, USO226-19EF) na każde zamocowanie ścienne, patrz wytyczne projektowe. Wytyczne projektowe z wymiarami wierceń oraz instrukcje montażu można znaleźć na stronie + Dostępne są szyny jezdne o długościach specjalnych, inne elementy pojedyncze oraz akcesoria dodatkowe W przypadku listew dolnych i okładzin należy dodatkowo zamówić element dystansowy (stal nierdzewna, USO226-19EF) na każde zamocowanie ścienne, patrz wytyczne projektowe. Wytyczne projektowe z wymiarami wierceń oraz instrukcje montażu można znaleźć na stronie + Dostępne są szyny jezdne o długościach specjalnych, inne elementy pojedyncze oraz akcesoria dodatkowe. Hafele_folder_kor_III.indd :15:58

18 Drzwi Szklane / Produkty Specjalne 35 Shield Antra I Kompletne zestawy w wykonaniu standardowym t = 8-12 z regulacją wysokości +/- 3,5, z elementami: Kompletne zestawy w wykonaniu standardowym t = 8-12 z regulacją wysokości +/- 3,5, z elementami: 1 szyna jezdna, lita stal nierdzewna, ø 25, USO200EF, długość: patrz tabela 3-4 zamocowania ścienne, stal nierdzewna, USO212EF, z wkrętami dwugwintowymi M8 x 70 2 wózki jezdne Shield Glas, stal nierdzewna, USO140EF z osłoną 2 odbojniki drzwiowe, imitacja stali nierdzewnej, USO252EO 1 prowadzenie dolne, stal nierdzewna, USO261EF 1 klucz do gniazd sześciokątnych (rozmiar 5), Z926 1 instrukcja montażu numery zestawu dł. szyny jezdnej szer. przejścia 1 szyna jezdna, stal nierdzewna Dark Bronze, ø 25, USO200DB długość: patrz tabela 3-4 zamocowania ścienne, stal nierdzewna Dark Bronze, USO212DB, z wkrętami dwugwintowymi M8 x 70 2 wózki jezdne Antra I Glas, stal nierdzewna Dark Bronze, USO126DB 2 odbojniki drzwiowe, stal nierdzewna Dark Bronze, USO254DB 1 prowadzenie dolne, stal nierdzewna Dark Bronze, USO260DB 1 klucz do gniazd sześciokątnych (rozmiar 5), Z926 1 instrukcja montażu USO EF USO EF USO EF USO EF numery zestawu dł. szyny jezdnej szer. przejścia USO DB USO DB Otwór w szkle ø ,3. USO DB USO DB Maks. ciężar drzwi wynosi 100 kg. W przypadku listew dolnych i okładzin należy dodatkowo zamówić element dystansowy (stal nierdzewna, USO226-19EF) na każde zamocowanie ścienne, patrz wytyczne projektowe. Wytyczne projektowe z wymiarami wierceń oraz instrukcje montażu można znaleźć na stronie + Dostępne są szyny jezdne o długościach specjalnych, inne elementy pojedyncze oraz akcesoria dodatkowe Otwór w szkle ø ,3. Maks. ciężar drzwi wynosi 100 kg. W przypadku listew dolnych i okładzin należy dodatkowo zamówić element dystansowy (stal nierdzewna, USO226-19DB) na każde zamocowanie ścienne, patrz wytyczne projektowe. Wytyczne projektowe z wymiarami wierceń oraz instrukcje montażu można znaleźć na stronie + Dostępne są szyny jezdne o długościach specjalnych, inne elementy pojedyncze oraz akcesoria dodatkowe. Hafele_folder_kor_III.indd :16:06

19 Drzwi Drewniane Komfort i elegancja Drewno to naturalny materiał, który daje bardzo duże możliwości. Ma bogatą strukturę i dostępny jest w wielu różnych kolorach. Drewniane drzwi z właściwymi okuciami i system przesuwu sprawdzą się zarówno w klasycznych, jak i nowoczesnych wnętrzach, dodając im zawsze elegancji. Ciepłe i przyjazne drewno zapewnia komfort użytkowania. Pozwala zbudować intymny nastrój nawet w bardzo dużych pomieszczeniach. Hafele_folder_kor_III.indd :16:10

20 Drzwi Drewniane 39 Design 70-V Okucie do drzwi przesuwnych Design 70-V maksymalny ciężar skrzydła drzwi 70 kg, połączenie zaciskowe skrzydła drzwi połączenie kształtowo-zaciskowe z płytą z płytą drzwi drzwi Komplet Design 70-V do drzwi przesuwnych jednoskrzydłowych bez szyny jezdnej, z zestawem odbojników drzwiowych i prowadzeniem dolnym połączenie kształtowo-zaciskowe ze skrzydłem drzwi do drzwi przesuwnych jednoskrzydłowych bez szyny jezdnej, z zestawem odbojników drzwiowych i prowadzeniem dolnym z kołnierzem nośnym do przykręcenia do górnej krawędzi drzwi Szyny i akcesoria dodatkowe Uwaga rozstawy otworów do zamocowania szyny jezdnej 1804 na ścianie: 132 / 513 / 514 / 513 / 132 rozstawy otworów do zamocowania szyny jezdnej 2104 na ścianie: 132 / 613 / 614 / 613 / 132 mocowanie ścienne z wkrętami mocowanie ścienne z wkrętami dwugwintowymi M8 x 90 przy dwugwintowymi M8 x 100 płycie o grubości przy płycie o o grubości z kołnierzem nośnym do doprzykręcenia do do górnej górnej krawędzi drzwi drzwi szyna jezdna z 4 otworami do montażu na ścianie zestaw do montażu ściennego do szyny jezdnej z 4 otworami, wkręty dwugwintowe M8 x 90 do połączenia kształtowo-zaciskowego, grubość płyty 28 34, do kołnierza nośnego, grubość płyty zestaw do montażu ściennego do szyny jezdnej z 4 otworami, wkręty dwugwintowe M8 x 100 do połączenia kształtowo-zaciskowego, grubość płyty zestaw podkładek dystansowych, grub. 2 4 szt. zestaw podkładek dystansowych, grub. 5 4 szt. zestaw podkładek dystansowych, grub szt. materiał powierzchnia długość stal nierdzewna matowa stal nierdzewna matowa stal nierdzewna matowa stal nierdzewna matowa stal nierdzewna matowa stal nierdzewna matowa Wskazówka dotycząca zamówienia wózek jezdny z zkołnierzem nośnym mocowanie ścienne z wkrętami dwugwintowymi M8 x 90 przy płycie o o grubości grubości Do każdej szyny jezdnej należy zamówić 1 zestaw do montażu ściennego. Materiały montażowe (wkręt dwugwintowy oraz kołek rozporowy z tworzywa sztucznego) wchodzą w zakres dostawy zestawu do montażu ściennego. Podkładki dystansowe do wyrównania odstępu od ściany w zależności od potrzeb. wózek jezdny z zokuciem zaciskowym Schemat wierceń wersja: możliwość regulacji: do grubości płyty: ciężar drzwi: średnica: szer. przejścia w świetle: szer. drzwi: do drzwi przesuwnych jednoskrzydłowych zespół jezdny z blokadą wypięcia, regulowane prowadzenie dolne regulacja wysokości skrzydła drzwi ± skrzydło <70 kg drążek nośny 25 przy szynie jezdnej 1804 : , przy szynie jezdnej 2104 : przy szynie jezdnej 1804 : , przy szynie jezdnej 2104 : Montaż zestaw do montażu ściennego z wkrętami dwugwintowymi M8 x 90 do połączenia kształtowo-zaciskowego, grubość płyty do kołnierza nośnego, grubość płyty A = talerz wspierający ø 50 B = element dystansowy 15 C = szyna jezdna D = trzpień mocujący zestaw do montażu ściennego z wkrętami dwugwintowymi M8 x 100 do połączenia kształtowo-zaciskowego, grubość płyty A = talerz wspierający ø 50 B = element dystansowy 19 C = szyna jezdna D = trzpień mocujący * Do wyrównania odstępu od ściany można dodatkowo zastosować podkładki dystansowe o grubości 2, 5 lub 10 (stosować tylko 1 dodatkową podkładkę dystansową na jedno mocowanie ścienne). Hafele_folder_kor_III.indd :16:14

21 Drzwi Drewniane 41 Design 80-Y montaż na ścianie przy odstępie od ściany 4 montaż na ścianie przy odstępie od ściany 12 Komplet Design 80-Y do drzwi przesuwnych jednoskrzydłowych bez szyny jezdnej Okucie do drzwi przesuwnych Design 80-Y maksymalny ciężar skrzydła drzwi 80 kg, wpuszczane połączenie skrzydła drzwi Wskazówka dotycząca zamówienia Do dwuskrzydłowych drzwi przesuwnych należy zamówić 2 komplety. Szyny i akcesoria dodatkowe materiał powierzchnia ilość szerokość skrzydła drzwi długość 2-częściowy zestaw szyn jezdnych, a w nim: szyna do ścianki przedniej 8 x 30 (szer. x wys.) i szyna jezdna 8 x 40 (szer. x wys.) aluminium eloksalowana na srebrno 4 punkty mocowania 5 punktów mocowania < < < < na wymiar montaż na ścianie przy odstępie od ściany 20 kolor stali nierdz. 4 punkty mocowania < < < punktów mocowania < na wymiar zestaw szyn jezdnych, giętych zgodnie z podanym promieniem (promień > 3000 ) aluminium eloksalowana na srebrno na wymiar kolor stali nierdz. na wymiar Uwaga Na zapytanie również do systemów łukowych. płytki dystansowe między szyną do ścianki przedniej i szyną jezdną grubość 8 do drzwi przesuwnych jednoskrzydłowych Wskazówka dotycząca zamówienia aluminium eloksalowana na srebrno kolor stali nierdz Wymiary wyfrezowania w płycie drzwi Tabela do obliczania ilości wymaganych płytek dystansowych między szyną do ścianki przedniej i szyną jezdną wersja: grubość skrzydła drzwi: ciężar skrzydła drzwi: do drzwi przesuwnych 1- i 2-skrzydłowych niewidoczny mechanizm jezdny wbudowany w drzwi >38 <80 kg odstęp od ściany szt szt. na każdy punkt mocowania Zobacz akcesoria dodatkowe w katalogu budowlanym Häfele BB2011PL Zamki wpuszczane do drzwi przesuwnych AH 2.32 Uszczelki opadające do drzwi przesuwnych AH 6.8 Uszczelki do drzwi przesuwnych AH 7.83 montaż: maks. odstęp od ściany 20 Uchwyty muszlowe AH Hafele_folder_kor_III.indd :16:18

22 Drzwi Drewniane 43 Classic 40-P łagodne zamykanie Smuso Zamocowanie przy suficie i ścianie i Komplet Classic 40-P do drzwi przesuwnych jednoskrzydłowych bez szyny jezdnej wersja wariant A bez amortyzatora domykania Okucie do drzwi przesuwnych Classic 40-P maksymalny ciężar skrzydła drzwi 40 kg, połączenie skrzydła drzwi przykręcane na wierzchu montaż na suficie prowadzenia dolne montaż na ścianie z maskownicą zatrzaskową i ukrytym kątownikiem montażowym wariant B z jednostronnym amortyzatorem domykania wariant C z obustronnym amortyzatorem domykania (amortyzator bliźniaczy) wariant D z obustronnym amortyzatorem domykania (amortyzator podwójny) wariant E z jednostronnym amortyzatorem domykania x Wskazówka dotycząca zamówienia Do dwuskrzydłowych drzwi przesuwnych należy zamówić 2 komplety. Wariant A zawiera tylko jeden ogranicznik szyny. W razie potrzeby należy zamówić dodatkowe ograniczniki szyny. standardowe prowadzenie dolne Przegląd wariantów amortyzatorów Szyny i akcesoria dodatkowe Uwaga Kątowniki do mocowania ściennego należy zamontować co 400. wariant A bez amortyzatora domykania wariant B z jednostronnym amortyzatorem domykania szyna jezdna pojedyncza z otworami 31 x 33 (szer. x wys.) kątownik montażowy ze śrubą i nakrętką materiał powierzchnia długość aluminium surowa stal ocynkowana wariant C z obustronnym amortyzatorem domykania (amortyzator bliźniaczy) maskownica zatrzaskowa wys. 68 aluminium eloksalowana na srebrno wariant D z obustronnym amortyzatorem domykania (amortyzator podwójny) przekrój wózka jezdnego i iprowadzenia możliwość regulacji: montaż: wariant E z obustronnym amortyzatorem domykania (2 x jednostronny) do drzwi przesuwnych 1- i 2-skrzydłowych regulacja wysokości skrzydła drzwi zawieszenie z kołnierzem nośnym przykręconym na wierzchu Zobacz akcesoria dodatkowe w katalogu budowlanym Häfele BB2011PL Zamki wpuszczane do drzwi przesuwnych AH 2.32 Uszczelki opadające do drzwi przesuwnych AH 6.8 Części pojedyncze AH 7.34 Uszczelki do drzwi przesuwnych AH 7.83 ciężar drzwi: skrzydło <40 kg Uchwyty muszlowe AH Hafele_folder_kor_III.indd :16:22

23 Firma zastrzega sobie zmiany wymiarowe i konstrukcyjne. Firma zastrzega sobie zmiany wymiarowe i konstrukcyjne. Drzwi Drewniane 45 Classic 40-O łagodne zamykanie Smuso Zamocowanie przy suficie i ścianie Zamocowanie przy suficie i ścianie Zamocowanie przy suficie i ścianie Classic Synchro Wyposażenie dodatkowe Komplet dodatkowy Classic Synchro do okuć do drzwi przesuwnych Classic 40-P, 60-P, 80-P, 100-P Okucie do drzwi przesuwnych Classic 40-O maksymalny ciężar skrzydła drzwi 40 kg, wpuszczane połączenie skrzydła drzwi montaż na suficie montaż na suficie montaż na suficie prowadzenia dolne prowadzenia dolne montaż na ścianie z maskownicą zatrzaskową montaż na ścianie montaż na ścianie i ukrytym z maskownicą maskownicą zatrzaskową kątownikiem zatrzaskową i montażowym ukrytym ukrytym kątownikiem montażowym standardowe prowadzenie dolne standardowe prowadzenie dolne standardowe Montaż prowadzenie dolne S D lewy kołnierz zatrzaskowy prawy kołnierz zatrzaskowy Wymiary wyfrezowania Komplet dodatkowy Classic Synchro Elementy kompletu Classic Synchro Uwaga Komplet dodatkowy można montować tylko w połączeniu z wyposażeniem podstawowym dwa komplety do drzwi 1-skrzydłowych (Classic 40-P, 60-P, 80-P lub 100-P) oraz szyna jezdna. Nie jest przeznaczony do wariantów z amortyzatorem domykania. ogranicznik szyny z rolką zwrotną blok montażowy do kabla kabel powlekany tworzywem sztucznym do 2 skrzydeł drzwi 2 szt szt m Przegląd wariantów amortyzatorów wariant A bez amortyzatora domykania wariant B z jednostronnym amortyzatorem domykania wariant E z obustronnym amortyzatorem domykania (2 x jednostronny) możliwość regulacji: montaż: przekrój wózka jezdnegoi i prowadzenia Zobacz akcesoria dodatkowe w katalogu budowlanym Häfele BB2011PL Zamki wpuszczane do drzwi przesuwnych AH 2.32 Uszczelki opadające do drzwi przesuwnych AH 6.8 Części pojedyncze AH 7.34 Uszczelki do drzwi przesuwnych AH 7.83 Uchwyty muszlowe AH do drzwi przesuwnych 1- i 2-skrzydłowych regulacja wysokości skrzydła drzwi zawieszenie z wpuszczonym kołnierzem zatrzaskowym (bez użycia narzędzi) do drzwi przesuwnych dwuskrzydłowych Wskazówka dotycząca zamówienia Numery wyrobów odnoszą się do 1 sztuki. Przy zamawianiu części pojedynczych należy podać ilość sztuk. Classic 40-P AH 7.18 Classic 60-P AH 7.22 Classic 80-P AH 7.26 Classic 100-P AH 7.30 do drzwi przesuwnych dwuskrzydłowych ciężar drzwi: skrzydło <40 kg działanie: do symetrycznego otwierania 2 skrzydeł drzwi Hafele_folder_kor_III.indd :16:27

24 Drzwi Drewniane 47 Telescopic 80/2 Okucie do drzwi przesuwnych Telescopic 80/2 maksymalny ciężar skrzydła drzwi 80 kg, połączenie skrzydła drzwi przykręcane na wierzchu Szyny materiał powierzchnia długość szyny jezdne szyna jezdna aluminium eloksalowana na srebrno szyna prowadząca szyna prowadząca pojedyncza dolna do wciskania i wklejania w rowek tworzywo sztuczne czarna Okucie podstawowe Hawa Junior 80/Z do drzwi przesuwnych jednoskrzydłowych bez szyny jezdnej bez szyny prowadzącej S (grub. drzwi) = 32 32do do47 47 N = S z szyną prowadzącą Wskazówka dotycząca zamówienia Należy dodatkowo zamówić 2 komplety podstawowe Hawa-Junior 80/Z. Komplet części Telescopic 80/2 STB = szer. drzwi przesuwnych szer. prowadzenia dolnego bezluzowego (>75 ) P LMB = szer. = szerokość prowadzenia w świetle dolnego bezluzowego (>75 ) LMB = szerokość w świetle do drzwi przesuwnych dwuskrzydłowych możliwość regulacji: szerokość skrzydła drzwi: grubość skrzydła drzwi: niewielkie zużycie do równoczesnego otwierania 2 drzwi przesuwnych w prawo lub w lewo regulacja pionowa i boczna skrzydła drzwi Zobacz akcesoria dodatkowe w katalogu budowlanym Häfele BB2011PL Zamki wpuszczane do drzwi przesuwnych AH 2.32 Uszczelki opadające do drzwi przesuwnych AH 6.8 Akcesoria do drew. drzwi przesuwnych Hawa AH 7.80 Uszczelki do drzwi przesuwnych AH 7.83 ciche przesuwanie Uchwyty muszlowe AH Hafele_folder_kor_III.indd :16:30

25 Drzwi Drewniane 49 Telescopic 80/3 Okucie do drzwi przesuwnych Telescopic 80/3 maksymalny ciężar skrzydła drzwi 80 kg, połączenie skrzydła drzwi przykręcane na wierzchu Szyny materiał powierzchnia długość szyny jezdne szyna jezdna aluminium eloksalowana na srebrno szyna prowadząca szyna prowadząca pojedyncza dolna do wciskania i wklejania w rowek szyna prowadząca 20 x 20 x 3, z otworami tworzywo sztuczne czarna aluminium eloksalowana na srebrno Okucie podstawowe Hawa Junior 80/Z do drzwi przesuwnych jednoskrzydłowych bez szyny jezdnej STB = szer. drzwi przesuwnych P = szer. szer. prowadzenia prowadzeniadolnego dolnegobezluzowego (>75 (>75 ) ) LMB szerokość w świetle LMB = szerokość w świetle bez szyny prowadzącej S (grub. drzwi) = 40 do 47 (grub. drzwi) = 40 do 47 N = S Wskazówka dotycząca zamówienia Należy dodatkowo zamówić 3 komplety podstawowe Hawa-Junior 80/Z. Komplet części Telescopic 80/3 możliwość regulacji: szerokość skrzydła drzwi: grubość skrzydła drzwi: niewielkie zużycie ciche przesuwanie z szyną prowadzącą do równoczesnego otwierania 3 drzwi przesuwnych w prawo lub w lewo regulacja pionowa i boczna skrzydła drzwi do drzwi przesuwnych trzyskrzydłowych Zobacz akcesoria dodatkowe w katalogu budowlanym Häfele BB2011PL Zamki wpuszczane do drzwi przesuwnych AH 2.32 Uszczelki opadające do drzwi przesuwnych AH 6.8 Akcesoria do drew. drzwi przesuwnych Hawa AH 7.80 Uszczelki do drzwi przesuwnych AH 7.83 Uchwyty muszlowe AH Hafele_folder_kor_III.indd :16:34

26 Drzwi Drewniane 51 Telescopic 40/4 Okucie do drzwi przesuwnych Telescopic 40/4 maksymalny ciężar skrzydła drzwi 40 kg, połączenie skrzydła drzwi przykręcane na wierzchu Szyny materiał powierzchnia długość szyny jezdne szyna jezdna aluminium eloksalowana na srebrno szyna prowadząca szyna prowadząca pojedyncza dolna do wciskania i wklejania w rowek tworzywo sztuczne czarna Okucie podstawowe Hawa Junior 80/Z do drzwi przesuwnych jednoskrzydłowych bez szyny jezdnej bez szyny prowadzącej S (grub. drzwi) = 40 do 47 N = S 26 z szyną prowadzącą Wskazówka dotycząca zamówienia Należy dodatkowo zamówić 4 komplety podstawowe Hawa- Junior 80/Z. Komplet części Telescopic 40/4 STB = szer. drzwi przesuwnych P = szer. prowadzenia dolnego bezluzowego (>75 ) LMB = szerokość w świetle do drzwi przesuwnych czteroskrzydłowych możliwość regulacji: szerokość skrzydła drzwi: grubość skrzydła drzwi: niewielkie zużycie do równoczesnego otwierania 2 drzwi przesuwnych w prawo i w lewo regulacja pionowa i boczna skrzydła drzwi Zobacz akcesoria dodatkowe w katalogu budowlanym Häfele BB2011PL Zamki wpuszczane do drzwi przesuwnych AH 2.32 Uszczelki opadające do drzwi przesuwnych AH 6.8 Akcesoria do drew. drzwi przesuwnych Hawa AH 7.80 Uszczelki do drzwi przesuwnych AH 7.83 ciche przesuwanie Uchwyty muszlowe AH Hafele_folder_kor_III.indd :16:37

27 Drzwi Drewniane 53 Alu 40 Komplet Alu 40 do drzwi przesuwnych jednoskrzydłowych bez szyny jezdnej Okucie do drzwi przesuwnych Alu 40 maksymalny ciężar skrzydła drzwi 40 kg, połączenie skrzydła drzwi przykręcane na wierzchu Wskazówka dotycząca zamówienia Do dwuskrzydłowych drzwi przesuwnych należy zamówić 2 komplety. Szyny i akcesoria dodatkowe materiał powierzchnia długość szyna jezdna z otworami stożkowymi sprężyna ustalająca do przykręcania przy stoperze do szyny kątownik do mocowania ściennego 24 aluminium surowa na wymiar stal chromianowana kątownik do mocowania ściennego 41 stal chromianowana przekrój wózka jezdnego i prowadzenia dolnego wersja: możliwość regulacji: montaż: ciężar drzwi: minimalna wysokość zabudowy bezpieczne prowadzenie bezsiłowe dzięki skośnym bieżniom, samoczyszcząca szyna jezdna regulacja wysokości skrzydła drzwi zawieszenie z kołnierzem nośnym przykręconym na wierzchu skrzydło <40 kg Zobacz akcesoria dodatkowe w katalogu budowlanym Häfele BB2011PL Zamki wpuszczane do drzwi przesuwnych AH 2.32 Uszczelki opadające do drzwi przesuwnych AH 6.8 Uszczelki do drzwi przesuwnych AH 7.83 ciche przesuwanie Uchwyty muszlowe AH Hafele_folder_kor_III.indd :16:40

28 Drzwi Drewniane 55 Design 150-U Decken- Montaż na und suficie Wandmontage i ścianie Komplet Design 150-U Slido Design 150-U Okucie do drzwi przesuwnych Design 150-U maksymalny ciężar skrzydła drzwi 150 kg montaż Deckenmontage na suficie Deckenmontage montaż na suficie grubość Türdickedrzwi Türdicke grubość drzwi montaż Wandmontage na ścianie montaż Wandmontage na ścianie grubość Türdickedrzwi grubość Türdicke drzwi Przekrój Schnitt Laufwerk zespołu jezdnego und Deckenführung i prowadnicy górnej Szyny i akcesoria dodatkowe powierzchnia materiał długość szyna jezdna, z otworami stal nierdzewna szyna jezdna z otworami, częściowa kołkowana szyna jezdna bez otworów stal nierdzewna szyna jezdna bez otworów, częściowa kołkowana szyna prowadząca z otworami matowa aluminium i zaślepkami z tworzywa kątownik do mocowania ściennego matowa aluminium z regulacją wysokości, długość (L) = odstęp od ściany Wymiary Ausschnittmaß wycięcia Uwaga Odstęp drzwi od ściany pozostaje taki sam przy różnej grubości drzwi. W celu zwiększenia odstępu od ściany, np. na listwy przypodłogowe, zastosować większy kątownik do mocowania ściennego. zastosowanie materiał: możliwość regulacji regulacja wysokości: ciężar skrzydła drzwi: do drzwi o grubości: do drzwi przesuwnych 1- i 2-skrzydłowych stal nierdzewna odstęp szyny prowadzącej od ściany +6 w kątowniku ściennym ±8 <150 kg Zobacz akcesoria dodatkowe w katalogu budowlanym Häfele BB2011PL Zamki wpuszczane do drzwi przesuwnych AH 2.32 Uszczelki opadające do drzwi przesuwnych AH 6.8 Uszczelki do drzwi przesuwnych AH 7.83 montaż: połączenie kształtowo-zaciskowe Uchwyty muszlowe AH Hafele_folder_kor_III.indd :16:44
