2 1. Informacja o Kopex-Famago Kopex-Famago Sp. z o.o. z siedzibą Zgorzelcu postała roku 1957, a od roku 2005 należy do Grupy Kopex, oferującej na całym śiecie kompleksoe roziązania dla górnicta podziemnego i odkrykoego. Kopex-Famago jest uznanym dostacą nooczesnych maszyn, urządzeń i technologii zakresie ydobyania metodą odkrykoą oraz systemó przemieszczania i składoania różnorodnych materiałó. Nasza Misja brzmi następująco: Dbając o rozój zasobó, ludzi, ochronę środoiska i bezpieczeństo pracy, dostarczamy kompleksoe, innoacyjne, high-tech produkty i usługi Oferta Spółki obejmuje: kompletne układy KTZ (koparka, taśmociąg, załoarka) dla górnicta odkrykoego, ładoarki, załoarki przeznaczone do portó oraz placó składoych, systemy przenośnikó taśmoych, łoża kuloe, ieńce i koła zębate, części zamienne, usługi serisoe, sparcie i doradzto techniczne przy modernizacji istniejących technologii. Kopex-Famago posiada liczne certyfikaty i upranienia, tym: ISO 9001:2008, ISO 14001:2004, PN-N 18001: Informacja o Kopex-Famago 1 Wielkogabarytoe łożyska toczne (łoża kuloe) 2

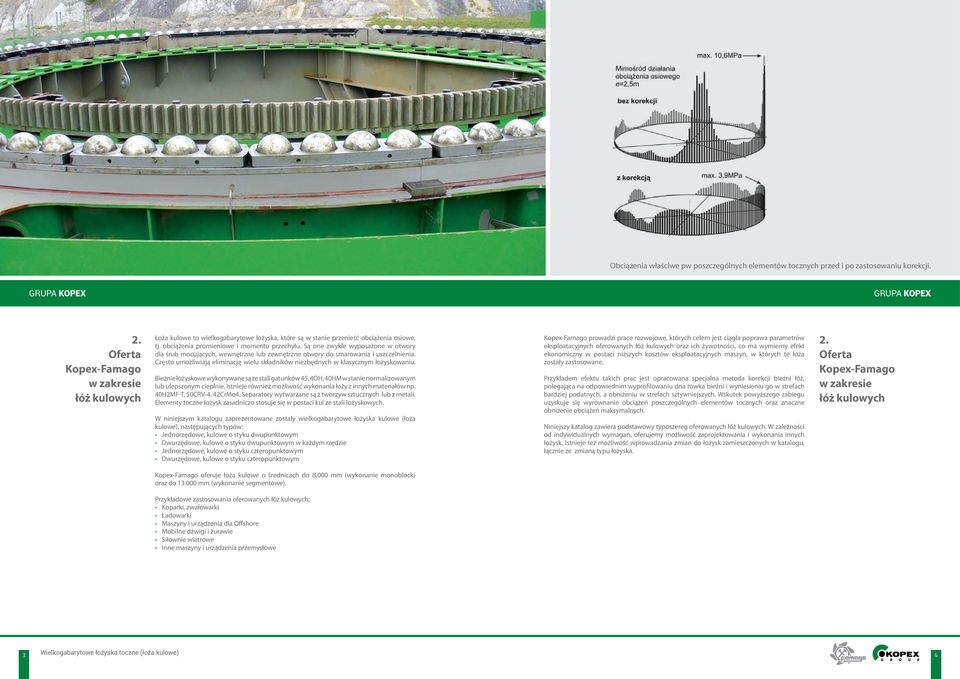

3 Obciążenia łaście p poszczególnych elementó tocznych przed i po zastosoaniu korekcji. 2. Oferta Kopex-Famago zakresie łóż kuloych Łoża kuloe to ielkogabarytoe łożyska, które są stanie przenieść obciążenia osioe, tj. obciążenia promienioe i momentu przechyłu. Są one zykle yposażone otory dla śrub mocujących, enętrzne lub zenętrzne otory do smaroania i uszczelnienia. Często umożliiają eliminację ielu składnikó niezbędnych klasycznym łożyskoaniu. Bieżnie łożyskoe ykonyane są ze stali gatunkó 45, 4OH, 40HM stanie normalizoanym lub ulepszonym cieplnie. Istnieje rónież możliość ykonania łoży z innych materiałó np. 40H2MF-T, 50CRV-4, 42CrMo4. Separatory ytarzane są z torzy sztucznych lub z metali. Elementy toczne łożysk zasadniczo stosuje się postaci kul ze stali łożyskoych. W niniejszym katalogu zaprezentoane zostały ielkogabarytoe łożyska kuloe (łoża kuloe), następujących typó: Jednorzędoe, kuloe dupunktoym Durzędoe, kuloe dupunktoym każdym rzędzie Jednorzędoe, kuloe czteropunktoym Durzędoe, kuloe czteropunktoym Kopex-Famago proadzi prace rozojoe, których celem jest ciągła popraa parametró eksploatacyjnych oferoanych łóż kuloych oraz ich żyotności, co ma ymierny efekt ekonomiczny postaci niższych kosztó eksploatacyjnych maszyn, których te łoża zostały zastosoane. Przykładem efektu takich prac jest opracoana specjalna metoda korekcji bieżni łóż, polegająca na odpoiednim yprofiloaniu dna roka bieżni i yniesieniu go strefach bardziej podatnych, a obniżeniu strefach sztyniejszych. Wskutek poyższego zabiegu uzyskuje się yrónanie obciążeń poszczególnych elementó tocznych oraz znaczne obniżenie obciążeń maksymalnych. Niniejszy katalog zaiera podstaoy typoszereg oferoanych łóż kuloych. W zależności od indyidualnych ymagań, oferujemy możliość zaprojektoania i ykonania innych łożysk. Istnieje też możliość proadzania zmian do łożysk zamieszczonych katalogu, łącznie ze zmianą typu łożyska. 2. Oferta Kopex-Famago zakresie łóż kuloych Kopex-Famago oferuje łoża kuloe o średnicach do mm (ykonanie monoblock) oraz do mm (ykonanie segmentoe). Przykładoe zastosoania oferoanych łóż kuloych; Koparki, załoarki Ładoarki Maszyny i urządzenia dla Offshore Mobilne dźigi i żuraie Siłonie iatroe Inne maszyny i urządzenia przemysłoe 3 Wielkogabarytoe łożyska toczne (łoża kuloe) 4

4 3. durzędoe kuloe dupunktoym każdym rzędzie ( A) Łożysko durzędoe kuloe dupunktoym każdym rzędzie, składa się z bieżni dolnej, bieżni górnej, uszczelnienia oraz elementó tocznych, którymi są kule. Bieżnie składają się z segmentó, a ich ilość uzależniona jest od średnicy łożyska. Elementy toczne umieszczone są koszach kuloych. Mocoanie bieżni do konstrukcji nośnych odbya się przy pomocy śrub. tej serii przeznaczone są do realizacji obrotu nadozia maszyn podstaoych. ieńcu A Łożysko jednorzędoe kuloe dupunktoym składa się z bieżni dolnej, bieżni górnej, uszczelnienia oraz elementó tocznych, którymi są kule. Bieżnie składają się z segmentó, a ich ilość uzależniona jest od średnicy łożyska. Elementy toczne umieszczone są koszach kuloych. Mocoanie bieżni do konstrukcji nośnych odbya się przy pomocy śrub. tej serii przeznaczone są m.in. do realizacji obrotu nadozia maszyn podstaoych, np. obrót ózka zrzutoego,. ieńcu 4. jednorzędoe kuloe dupunktoym ( B) A Wielkogabarytoe łożyska toczne (łoża kuloe) 6

5 5. jednorzędoe kuloe dupunktoym ( B1) Łożysko jednorzędoe kuloe dupunktoym składa się z bieżni dolnej, bieżni górnej, uszczelnienia oraz elementó tocznych, którymi są kule. Bieżnie składają się z segmentó, a ich ilość uzależniona jest od średnicy łożyska. Elementy toczne umieszczone są koszach kuloych. Mocoanie bieżni do konstrukcji nośnych odbya się przy pomocy śrub. tej serii przeznaczone są m.in. do realizacji obrotu głónego maszyn podstaoych. ieńcu Łożysko jednorzędoe kuloe dupunktoym składa się z bieżni dolnej, bieżni górnej, uszczelnienia oraz elementó tocznych którymi są kule. Elementy toczne umieszczone są koszach kuloych. Mocoanie bieżni do konstrukcji nośnych odbya się przy pomocy śrub. tej serii przeznaczone są m.in. do realizacji obrotu ysięgnika załoarki, obrotu ysięgnika przeciagi, obrotu ysięgnika załadoczego. ieńcu 6. jednorzędoe dupunktoym ( C) B C Wielkogabarytoe łożyska toczne (łoża kuloe) 8

6 7. jednorzędoe dupunktoym ( D) Łożysko jednorzędoe kuloe dupunktoym składa się z bieżni dolnej, bieżni górnej, uszczelnienia oraz elementó tocznych, którymi są kule.. Elementy toczne umieszczone są koszach kuloych. Mocoanie bieżni do konstrukcji nośnych odbya się przy pomocy śrub. tej serii przeznaczone są m.in. do realizacji obrotu stołu załadoczego. D ieńcu Łożysko jednorzędoe kuloe czteropunktoym składa się z bieżni dolnej, bieżni górnej, uszczelnienia oraz elementó tocznych, którymi są kule. Bieżnie składają się z segmentó. Ilość segmentó uzależniona jest od średnicy łożyska. Elementy toczne umieszczone są koszach kuloych. Mocoanie bieżni do konstrukcji nośnych odbya się przy pomocy śrub. tej serii przeznaczone są m.in. do realizacji obrotu ysięgnika taśmy zrzutoej. ieńcu E Jednorzędoe kuloe czteropunktoym ( E) 9 Wielkogabarytoe łożyska toczne (łoża kuloe) 10

7 9. Durzędoe kuloe czteropunktoym ( F) Łożysko durzędoe kuloe dupunktoym składa się z bieżni zenętrznej i dzielonej bieżni enętrznej, uszczelnienia oraz elementó tocznych, którymi są kule. Bieżnia zenętrzna zaiera nacięty ieniec zębaty. Elementy toczne umieszczone są koszach kuloych. Mocoanie bieżni do konstrukcji nośnych odbya się przy pomocy śrub. tej serii przeznaczone są m.in. do realizacji obrotu ózka zrzutoego, obrotu przenośnika załadoczego. ieńcu Łożysko durzędoe kuloe dupunktoym składa się z bieżni zenętrznej i dzielonej bieżni enętrznej, uszczelnienia oraz elementó tocznych, którymi są kule. Elementy toczne umieszczone są koszach kuloych. Mocoanie bieżni do konstrukcji nośnych odbya się przy pomocy śrub. tej serii przeznaczone są m.in. do realizacji obrotu przenośnika załadoczego. G ieńcu Durzędoe kuloe czteropunktoym ( G) D Wielkogabarytoe łożyska toczne (łoża kuloe) 12

8 Formularz zamóienia ielkogabarytoego łożyska tocznego Naza Firmy... Tel.... Adres... Fax... Osoba proadząca Rodzaj maszyny lub urządzenia Zastosoanie łożyska Oś obrotu łożyska Pionoa Pozioma Pierścień obrotoy Zenętrzny Wenętrzny Prędkość obrotoa stała... obr/min zmienna od... do... obr/min Temperatura pracy min... O C max... O C Obciążenie łożyska Rodzaj obciążenia Max. obciążenie robocze Max. obciążenie testoe obciążenie ekstremalne (np. strząsy czasie pracy) Jednostka miary Obciążenia osioe [kn] 11. ieńcoe ałeczkoe Łożysko ałeczkoe trzyrzędoe składa się bieżni zenętrznej oraz dzielonej bieżni enętrznej, uszczelnienia oraz elementó tocznych postaci ałeczkó. Łożysko może ystępoać ersji zaróno z uzębieniem zenętrznym, jak i enętrznym. Mocoanie bieżni do konstrukcji nośnych odbya się przy pomocy śrub. te charakteryzują się przenoszeniem ysokich obciążeń osioych, działających na łożysko oraz momentó yrotoych. Znajdują zastosoanie maszynach przeładunkoych, koparko załoarkach, maszynach budolanych. Obciążenia promienioe Moment yrotny Wymiary gabarytoe i masa łożyska Wymiary podane przez klienta Średnica ze. min... max... Średnica e. [kn] [knm] min... max... Rodzaj uzębienia Zenętrzne d D D1 D2 D3 D4 H h Wymagany typ łożyska TAK NIE Wymiary ustala producent łożyska Uzębienie łożyska Wenętrzne Zenętrzne Wenętrzne Bez uzębienia Moduł... Liczba zębó... Kąt przyporu... Kąt pochylenia linii zęba... Kierunek pochylenia linii zęba... Współczynniki Uagi: Przesunięcia zarysu Wysokości zęba Skrócenia głoy zęba X 2 =... Y 2 =... K 2 =... Data Podpis 13 Wielkogabarytoe łożyska toczne (łoża kuloe) 14

9 Grupa KOPEX Grupa Kopex oferuje kompleksoe roziązania dla górnicta Kompetencje Grupy KOPEX podziemnego i odkrykoego. Jest uznanym producentem i dostacą ysokiej klasy maszyn i urządzeń oraz nooczesnych technologii dla górnicta. Elastyczności oferty Grupy Kopex doodzi możliość realizacji zamóienia zgodnie ze ściśle określonymi, indyidualnymi ymaganiami kontrahenta. Grupa Kopex kompleksoo oferuje: studium ykonalności przedsięzięcia, nadzór nad badaniami geologicznymi obszaru górniczego oraz obliczanie zasobó złoża, opracoanie technologii udostępnienia złoża, budoę, rozbudoę, modernizację, proadzenie ydobycia i likidację kopalń, produkcję, dostaę i montaż maszyn, urządzeń i systemó technologicznych, projektoanie zakładó ydobyczych, szkolenia kadr inestora oraz sparcie inżynieryjne podczas realizacji inestycji, seris garancyjny i pogarancyjny dostarczonych urządzeń. PONAD 50 LAT DOŚWIADCZENIA KOMPLEKSOWA OFERTA 55% UDZIAŁ W POLSKIM RYNKU URZĄDZENIA DO PRZERÓBKI MECHANICZNEJ WĘGLA / COAL PREPARATION FACILITIES KOMPLEKSY ŚCIANOWE / LONGWALL SYSTEMS WYPOSAŻENIE KOPALŃ ODKRYWKOWYCH / OPENCAST MINING EQUIPMENT GŁĘBIENIE SZYBÓW / SHAFT SINKING OBUDOWY ŚCIANOWE / POWERED ROOF SUPPORTS KOMBAJNY ŚCIANOWE / LONGWALL SHEARERS PRAWIE 6000 PRACOWNIKÓW PRZENOŚNIKI ZGRZEBŁOWE / SCRAPER CONVEYORS APARATURA ELEKTRYCZNA / ELECTRICAL DEVICES KOMBAJNY CHODNIKOWE / ROADHEADERS KOMPLEKSY ŚCIANOWE / LONGWALL SYSTEMS KOMPLEKS ŚCIANOWY DO ŚCIAN NISKICH / LONGWALL SYSTEMS FOR MINING THIN COAL SEAMS URZĄDZENIA TRANSPORTU PODZIEMNEGO / UNDERGROUND MINE HAULAGE AND TRANSPORT EQUIPMENT 15 Wielkogabarytoe łożyska toczne (łoża kuloe) 16

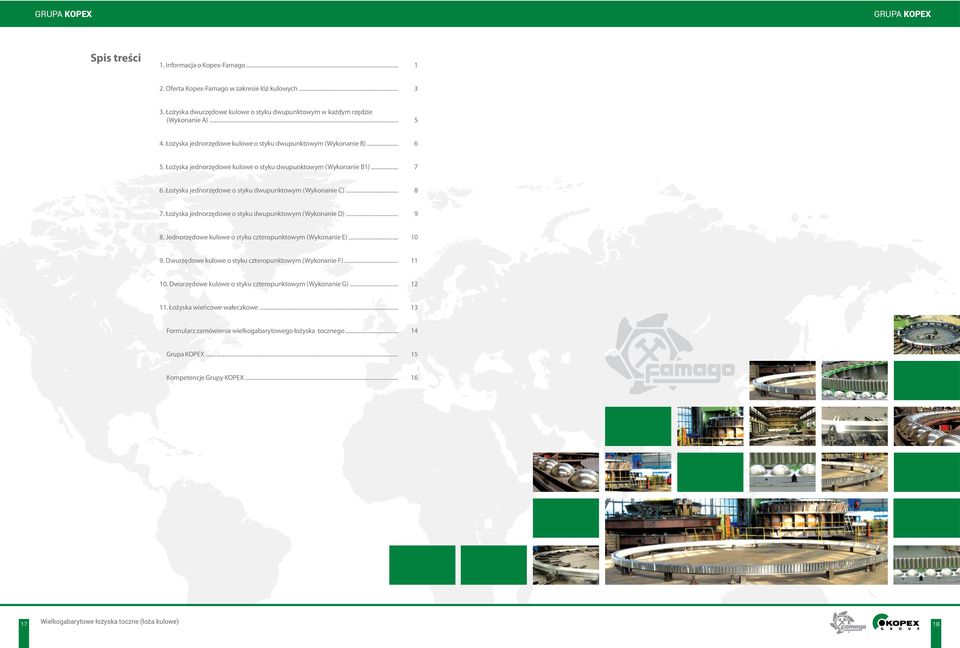

10 Spis treści 1. Informacja o Kopex-Famago Oferta Kopex-Famago zakresie łóż kuloych durzędoe kuloe dupunktoym każdym rzędzie ( A) jednorzędoe kuloe dupunktoym ( B) jednorzędoe kuloe dupunktoym ( B1) jednorzędoe dupunktoym ( C) jednorzędoe dupunktoym ( D) Jednorzędoe kuloe czteropunktoym ( E) Durzędoe kuloe czteropunktoym ( F) Durzędoe kuloe czteropunktoym ( G) ieńcoe ałeczkoe Formularz zamóienia ielkogabarytoego łożyska tocznego Grupa KOPEX Kompetencje Grupy KOPEX Wielkogabarytoe łożyska toczne (łoża kuloe) 18

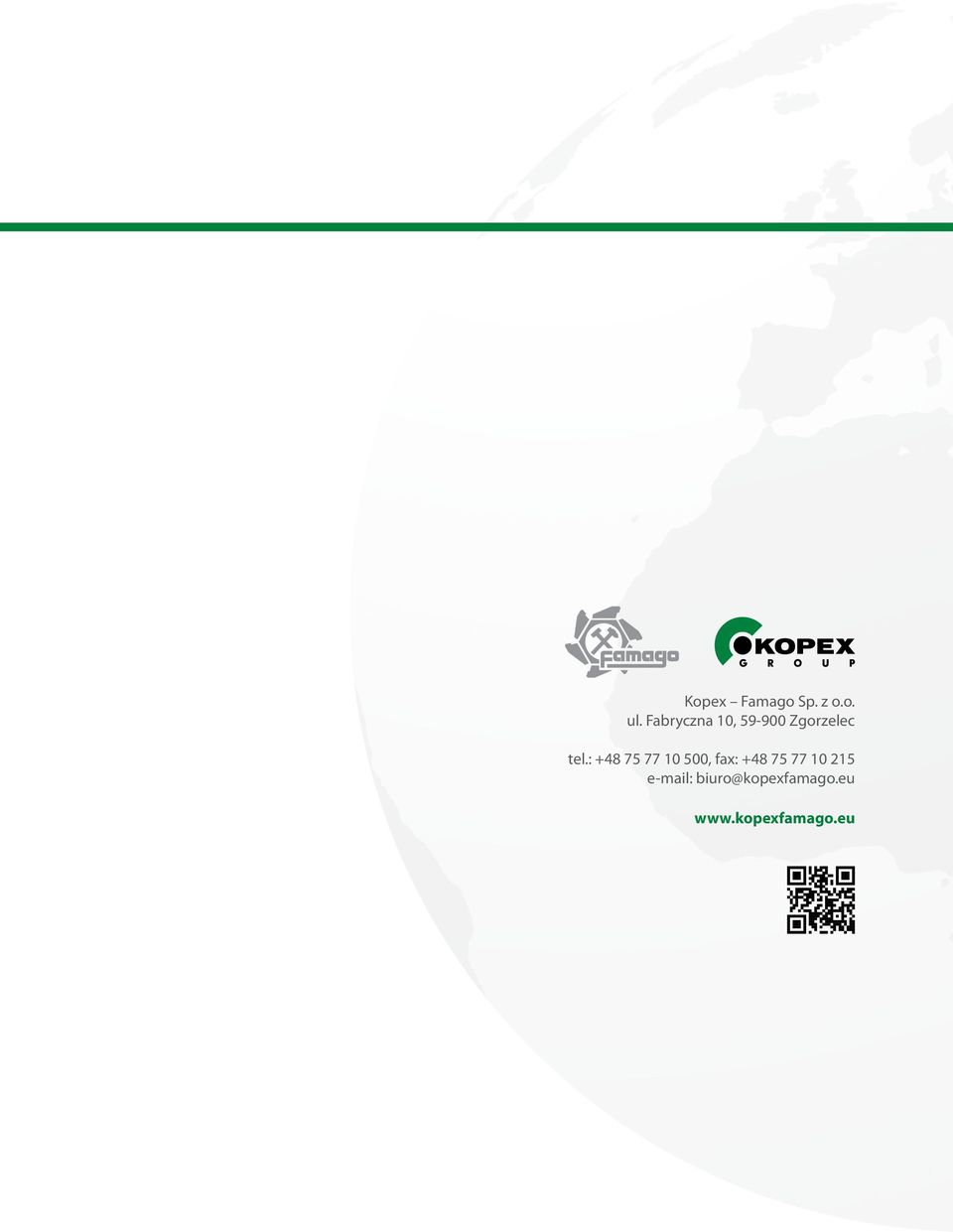

11 Kopex Famago Sp. z o.o. ul. Fabryczna 10, Zgorzelec tel.: , fax: biuro@kopexfamago.eu.kopexfamago.eu
