1 WYPOSAŻENIE WARSZTATOWE - KLIMATYZACJA 1

2 NOWA GAMA STACJI APROBATA FIAT IVECO 2

3 STACJE - PORÓWNANIE CLIMA TECH TOP HFO CLIMA TECH TOP NEXT CLIMA TECH PLUS NEXT CLIMA TECH HD NEXT CLIMA TECH MOBILE Czynnik chłodniczy 1234YF R134a/1234YF R134a/1234YF R134a/1234YF R134a Tryb pracy Automat/półautomat Automat/Półautomat Automat/Manual Automat/Manual Półautomat/Manual Typ obsługiwanych pojazdów Osobowe/Ciężarowe Osobowe/Ciężarowe Osobowe/Ciężarowe Osobowe/Ciężarowe/ Autobusy Osobowe/Ciężarow e Baza danych pojazdów Tak Tak Tak Tak Tak Pojemność butli wewnętrznej Wydajność pompy próżniowej 12,4 l 12,4 l 12,4 l 27,2 l 12 l 100l/min 100l/min 100l/min 226l/min 100 l/min Dozowanie oleju Automat Automat Automat/Manual Automat/Manual Automat/Manual Dozowanie barwnika UV Elektroniczne wagi oleju/uv Manualne zawory LP/HP Hermetyczne zbiorniki oleju/uv Obsługa obu czynników: R13 4a i R1234yf Obsługa pojazdów hybrydowych Automat Automat Automat/Manual Automat/Manual Automat/Manual Tak Tak Nie Nie Nie Nie Nie Tak Tak Tak Tak-Opcja Tak-Opcja Tak-Opcja Tak-Opcja Tak-Opcja Tak Tak Tak Tak Nie Tak Tak Nie Nie Nie Drukarka Tak Tak Tak-Opcja Tak-Opcja Tak -Opcja Złącze do azotu Tak Tak Tak Tak Nie Wymiary (wys/szer/głęb.) 1104x704x x704x x704x x704x x650x577 waga kg Indeks Cena detal netto

4 CLIMA TECH TOP HFO Środek chłodniczy: 1234yf Wbudowana baza danych z aktualizacją przez USB Prędkość odzysku środka chłodzącego: 500 g/min. Ciśnienie nominalne: 20 bar Pojemność zbiornika: 12,4 l Dokładność wagi środka chłodzącego: +/- 1g Odzysk zgodnie z normą SAE 2788 Wagi elektroniczne oleju/uv Dokładność +/- 1 g Próżniomierz elektroniczny: Kl. 1.0 Manometry niskiego ciśnienia/wysokiego ciśnienia: Kl. 1.6 Pojemność wewnętrznego Pompa próżniowa 100 L/min 4

5 CLIMA TECH TOP HFO Wyłącznik anty zwarciowy Przewody wg normy SAEJ288 M12x1.5 Szybkozłączki R1234yf Wnetylator 09/03/11 MAGNETI MARELLI AFTER MARKET P.S. 5

6 CLIMA TECH TOP NEXT 1) Indentyfikacja obsłużonych pojazdów na podstawie nr rejestracyjnego 2) Diagnostyka 3) Baza danych CAR + TRUCK+AGRI (+ 20 user models settable) 4) Aktualizacja firmware i bazy danych przez USB 5) Alfanumeryczny panel 6) Edycja nagłówka wydruku 7) Wydruk ostatnich raportów 8) Miesięczny bilans czynnika IN/OUT 9) Brak zaworów manualnych 10) Zintegrowane płukanie 11) Test azotem 09/03/11 MAGNETI MARELLI AFTER MARKET P.S. 6

7 CLIMA TECH TOP HFO/NEXT 1) Konwertowalny na R1234yf 2) Niska emisja czynnika do atmosfery o Dokładnosć odzysku SAE 2788/ % +/- 30 g o Hermetyczny pojemnik na zużyty olej o Niska emisja podczas wymiany filtra 3) Napełnianie SAE 2788/2843 +/- 15 g 4) Odzysk ECO i FAST 5) Przycisk INFO (waga, ciśnienie, obroty wnetylatora, ciśnienie w butli) 6) Dokładnosć wagi czynnika1 g 7) Port USB 8) Hasło aktywacyjne do urządzenie 8) Blokada wagi 9) Kalibracja bez zdejmowania butli-dołączony ciężarek wzorcowy 10) Automatyczny zrzut gazów nieskroplonych 11) Zrzut danych na USB owydruk na A4 ohistoryczne serwisy obackup kalibracji i ustawień obilans miesięczny czynnika 09/03/11 MAGNETI MARELLI AFTER MARKET P.S. 7

8 CLIMA TECH TOP NEXT Czynnik chłodzący: R134a/1234 YF Waga elektroniczna czynnika chłodzącego: Dokładność +/- 10 g Wagi elektroniczne oleju/uv Dokładność +/- 1 g Próżniomierz elektroniczny: Kl. 1.0 Manometry niskiego ciśnienia/wysokiego ciśnienia: Kl. 1.6 Pojemność wewnętrznego zbiornika: 12,4 l Maksymalna ilość czynnika R134a/1234YF: 10 Kg Pojemność skokowa sprężarki: 14 cc- 500gr/min Wydajność pompy: 6 m3/h 3.5 CFM 100 l/min Stopień końcowej próżni: 5 Pa 0.05 mbar Filtry Filtr o złożonym o sicie molekularnym. Filtr mechaniczny z cienkiej siatki Drukarka Termiczna Złącze do azotu (max 15 bar) 8

9 FUNKCJE TOP NEXT/HFO Złącze umożliwiające podłączenie azotu i test na manometrach oraz elektroniczny test z wydrukiem 9

10 FUNKCJE TOP NEXT/HFO Pomiar ciśnienia w butli wewnętrznej za pomocą czujnika wraz z automatycznym upuszczaniem gazów nieskroplonych i alarmem (HFO, TOP NEXT) 10

11 FUNKCJE TOP NEXT/HFO Hasło Użytkownika Zapis nr Rejestracyjnego, vin Zrzut danych do PC Hasło do 1-szej aktywacji oraz aktualizacji Aktualizacja i komunikacja przez USB Zrzut nieskondensowan ych gazów INFO (g, C, mbar, RPM) Odzysk ECO Odzysk FAST recovery 11

12 FUNKCJE TOP NEXT/HFO Dodatkowy zbiorniczek na olej do aut hybrydowych z funkcja czyszczenia wewnętrznego układu w stacji POE olej i UV dla Hybrid i pojazdy elektryczne 12

13 FUNKCJE TOP NEXT/HFO Odzysk zgodny z normą SAE 2788/ % +/- 30 g Nowy destylator Zmniejszona emisja gazu poprzez hermetyczny zbiorniczek na olej Nowy skraplacz Nowy zbiornik na czynnik Zmniejszona emisja podczas wymiany filtra 09/03/11 MAGNETI MARELLI AFTER MARKET P.S. 13

14 FUNKCJE TOP NEXT/HFO Gniazdo USB pozwalające na szybka aktualizację oraz przenoszenie danych na komputer, wydruk, oraz backup ustawień stacji 14

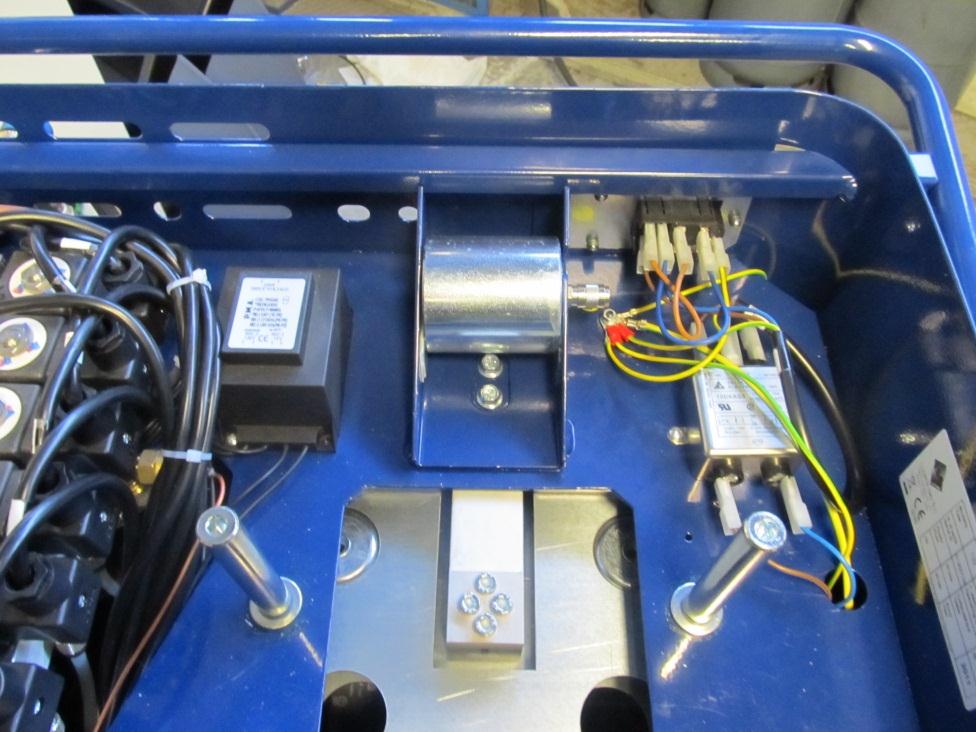

15 FUNKCJE TOP NEXT/HFO Blokada mechaniczna wagi zabezpieczająca urządzenie w czasie transportu 15

16 FUNKCJE TOP NEXT/HFO Ułatwiona kalibracja wag na olej i kontrast oraz czynnik przy pomocy dołączonego w komplecie ciężarka 16

17 CLIMA TECH PLUS NEXT Czynnik chłodzący: R134a/1234yf Waga elektroniczna czynnika chłodzącego: Dokładność +/- 10 g Próżniomierz elektroniczny: Kl. 2.5 Pojemność operacyjna: zbiornik 12,4 lt - 10 Kg R134a/1234YF Filtr o złożonym o sicie molekularnym+ mechaniczny z cienkiej siatki Pojemność skokowa sprężarki: 14 cc- 500gr/min Pompa próżniowa 6 m3/h 3.5 CFM 100 l/min Maksymalne podciśnienie 0,05 mbar Przewody 2,5m Drukarka termiczna (opcja) 17

18 CLIMA TECH HD NEXT Czynnik chłodzący: R134a/1234yf Waga elektroniczna czynnika chłodzącego: Dokładność +/- 10 g Próżniomierz elektroniczny: Kl. 2.5 Pojemność operacyjna: zbiornik 27,2 lt - 21 Kg R134a/1234YF Filtr o złożonym o sicie molekularnym mechaniczny z cienkiej siatki Pojemność skokowa sprężarki: 14 cc- 500gr/min Pompa próżniowa 13,7 m3/h 3.5 CFM 226 l/min Maksymalne podciśnienie 0,05 mbar Przewody 4m Drukarka termiczna (opcja) 18

19 CLIMA TECH HD/PLUS NEXT 1) Konwersja na R1234yf 2) Test N2 3) Płukanie 4) Identyfikacja obsłużonych pojazdów po tablicy rejestracyjnej 5) Alfanumeryczny wyświetlacz 6) Czasowy automatyczny wtrysk oleju i UV 7) Zawory manualne 8) Baza danych Car+Truck+Agri (książaka) Opcjonalnie Drukarka i karta pamięci 1) Edycja nagłówka wydruku 2) Powtórka wydruku ostatnich raportów 3) Diagnostyka 4) Baza danych elektroniczna(+ 20 user models settable) 5) Aktualizacja bazy danych poprzez kartę pamięci 6) Backup danych 09/03/11 MAGNETI MARELLI AFTER MARKET P.S. 19

20 CLIMA TECH HD/PLUS NEXT Port do płukania Zrzut gazów nieskroplonych Test azotem 09/03/11 MAGNETI MARELLI AFTER MARKET P.S. 20

21 FUNKCJE - PLUS/HD Złącze umożliwiające podłączenie azotu i test na manometrach 21

22 FUNKCJE - PLUS/HD Przewody serwisowe o długości 2,5 m (PLUS) lub 4m (HD) z możliwością wydłużenia do 8m Możliwość wydruku po zainstalowaniu opcjonalnej drukarki 22

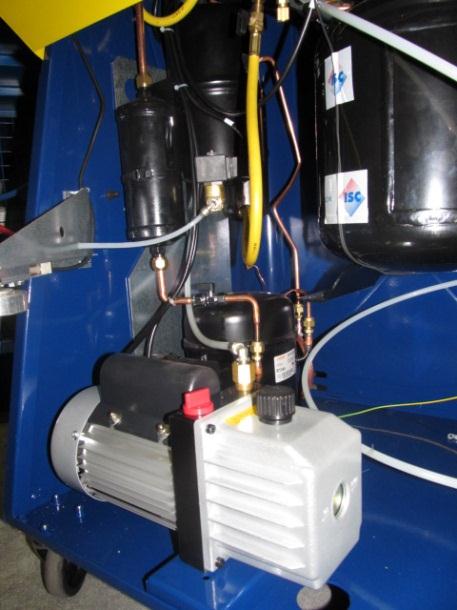

23 FUNKCJE - PLUS/HD Najwydajniejsza na rynku pompa próżniowa 226 l/min (HD) w swojej klasie Dodatkowy skraplacz czynnika przyspieszający pracę 23

24 CLIMA TECH MOBILE Niewielkie rozmiary Mobilna Tylko czynnik R134a Prosta w obsłudze Przystępna cena Wymiary 900x650x577 mm Waga 70 kg Pompa próżniowa 70 l/min Kompresor 9 cc 24

25 CLIMA TECH MOBILE 1) Identyfikacja obsłużonych pojazdów po tablicy rejestracyjnej 2) Alfanumeryczny wyświetlacz 3) Czasowy automatyczny wtrysk oleju i UV 4) Zawory manualne 5) Baza danych Car+Truck+Agri (książaka) Opcjonalnie Drukarka i karta pamięci 1) Edycja nagłówka wydruku 2) Powtórka wydruku ostatnich raportów 3) Diagnostyka 4) Baza danych elektroniczna (+ 20 user models settable) 5) Aktualizacja bazy danych poprzez kartę pamięci 6) Backup danych 09/03/11 MAGNETI MARELLI AFTER MARKET P.S. 25

26 FUNKCJE - WSZYSTKIE MODELE Precyzyjny wydruk z możliwością personalizacji, diagnostyką, testem szczelności przy pomocy azotu, bilans czynnika in/out, powtórny wydruk (PLUS, HD,Mobile opcja, po zakupie drukarki) 26

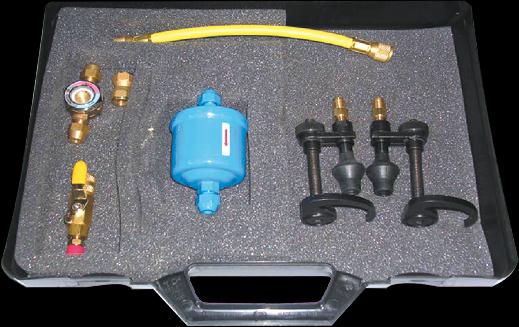

27 FUNKCJE - WSZYSTKIE MODELE Funkcja płukania układów klimatyzacji czynnikiem przy zastosowaniu przystawki(oprócz CLIMA TECH MOBILE) 27

28 FUNKCJE - WSZYSTKIE MODELE Manometry z sugerowanym ciśnieniem roboczym i możliwością kalibracji 28

29 FUNKCJE - WSZYSTKIE MODELE Dodatkowy precyzyjny, grawitacyjny zrzut oleju zabezpieczający przed uszkodzeniem kompresora po kilkuletniej eksploatacji 29

30 FUNKCJE - WSZYSTKIE MODELE Możliwość konwersji na czynnik 1234 yf (poza MOBILE) 30

31 FUNKCJE - WSZYSTKIE MODELE 2 lata gwarancji pod warunkiem używania płynów eksploatacyjnych oraz zestawów serwisowych Magneti Marelli 31

32 FUNKCJE - WSZYSTKIE MODELE Niskie koszty obsługi okresowej - łatwa wymiana oleju oraz filtra. Zestaw Olej + Filtr zł netto 32

33 FUNKCJE - WSZYSTKIE MODELE Gigantyczna baza danych ilości czynnika Elektroniczna z możliwością dopisywania własnych pojazdów Samochodów osobowych Samochodów dostawczych Ciężarówek Maszyn Rolniczych i budowlanych (PLUS, HD opcja, normalnie forma książkowa) 33

34 FUNKCJE - WSZYSTKIE MODELE Dostępne języki: IT, FRA, DE, SPA, POR, GR, PL, HR, GB, NDR, RUS, TUR, HU, NED, RO, CZ, ENG, PER 34

35 W CENIE URZĄDZENIA Szkolenie na miejscu u klienta Pokrowiec Baner reklamowy Komplet rękawiczek ochronnych 100 szt. Plakat techniczny Klimatyzacja Rabat na szkolenie techniczne 10% Kombinezon warsztatowy 35

36 WSPARCIE Wsparcie w terenie Szkolenia techniczne Call center 36

37 AKCESORIA OPCJONALNE Adapter do azotu Pokrowiec Oleje i kontrasty hermetyczne Karta pamięci (PLUS, HD) 37

38 AKCESORIA OPCJONALNE Pas grzewczy Drukarka (PLUS, HD) Zestaw serwisowy Przystawka do płukania 38

39 POZOSTAŁE WYPOSAŻENIE Akcesoria Zaworki O-ringi Adaptery Kapturki 39

40 POZOSTAŁE WYPOSAŻENIE Wykrywanie nieszczelności Wykrywacze nieszczelności Lampy UV 50 i 100W Zestawy do Azotu Pianki do poszukiwania Butle z azotem Kontrast UV 40

41 POZOSTAŁE WYPOSAŻENIE Akcesoria Prasy do zarabiania przewodów Termometry Szybkozłączki Przewody 41
