1 Centrala alarmowa Easy Series Przegląd systemu

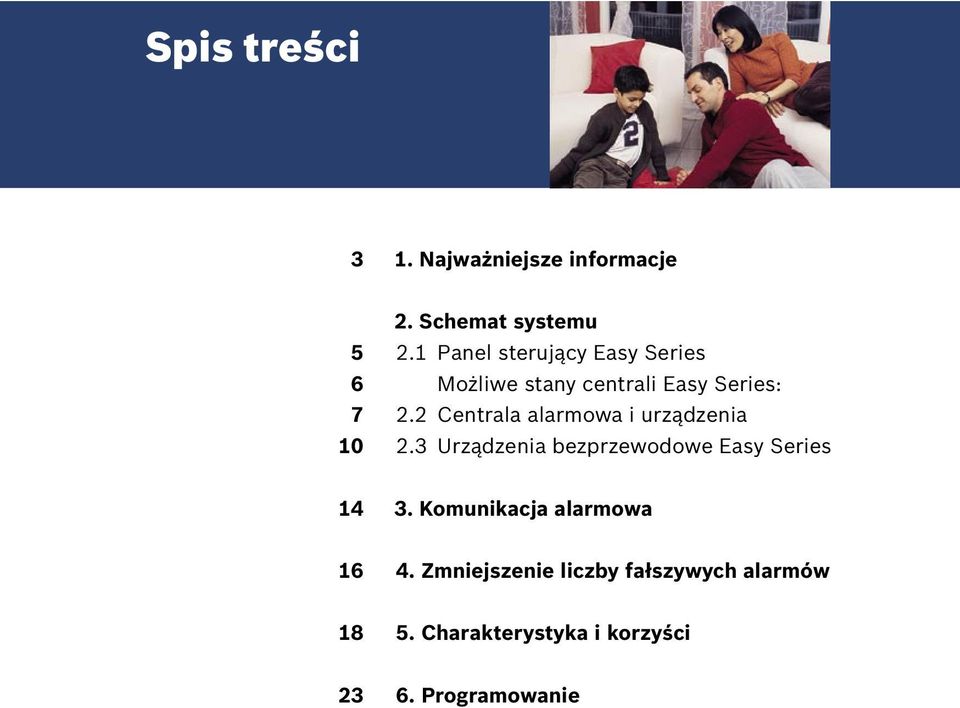

2 Spis treści 3 1. Najważniejsze informacje 2. Schemat systemu Panel sterujący Easy Series 6 Możliwe stany centrali Easy Series: Centrala alarmowa i urządzenia Urządzenia bezprzewodowe Easy Series Komunikacja alarmowa Zmniejszenie liczby fałszywych alarmów Charakterystyka i korzyści Programowanie

3 1. Najważniejsze informacje 3 Easy Series to rewolucyjna centrala alarmowa przeznaczona do ochrony budynków mieszkalnych i małych firm, odznaczająca się niewiarygodną prostotą instalacji i obsługi. Aktualnie centrala została wyposażona w nowatorską bezprzewodową technologię wlsn. Zastosowania: Sygnalizacja włamania Sygnalizacja pożaru Sygnalizacja napadu i alarmu medycznego Nadzór zamrażarek, lodówek, centralnego ogrzewania itp. Wygodne funkcje (sterowanie oświetleniem, bramami garażowymi, roletami itp.) Easy Series najważniejsze informacje: Funkcje i możliwości dostosowane do ochrony budynków mieszkalnych oraz małych firm Stylowy panel sterujący odznaczający się wyjątkową funkcjonalnością Proste operacje za pomocą wbudowanego czytnika RFID Komunikacja głosowa w języku użytkownika Beztekstowy wyświetlacz ikon Różne opcje uzbrojenia (kod PIN, klucz zbliżeniowy RFID, karta kodowa, zdalne uzbrajanie i rozbrajanie) Wiele funkcji zmniejszających ryzyko fałszywych alarmów Dwukierunkowa weryfikacja foniczna Inteligentna ocena zagrożenia Krosowanie stref Stopniowe powiadamianie poprzez sygnał dźwiękowy o rosnącym natężeniu Maksymalnie uproszczona dokumentacja Brak konieczności szkolenia

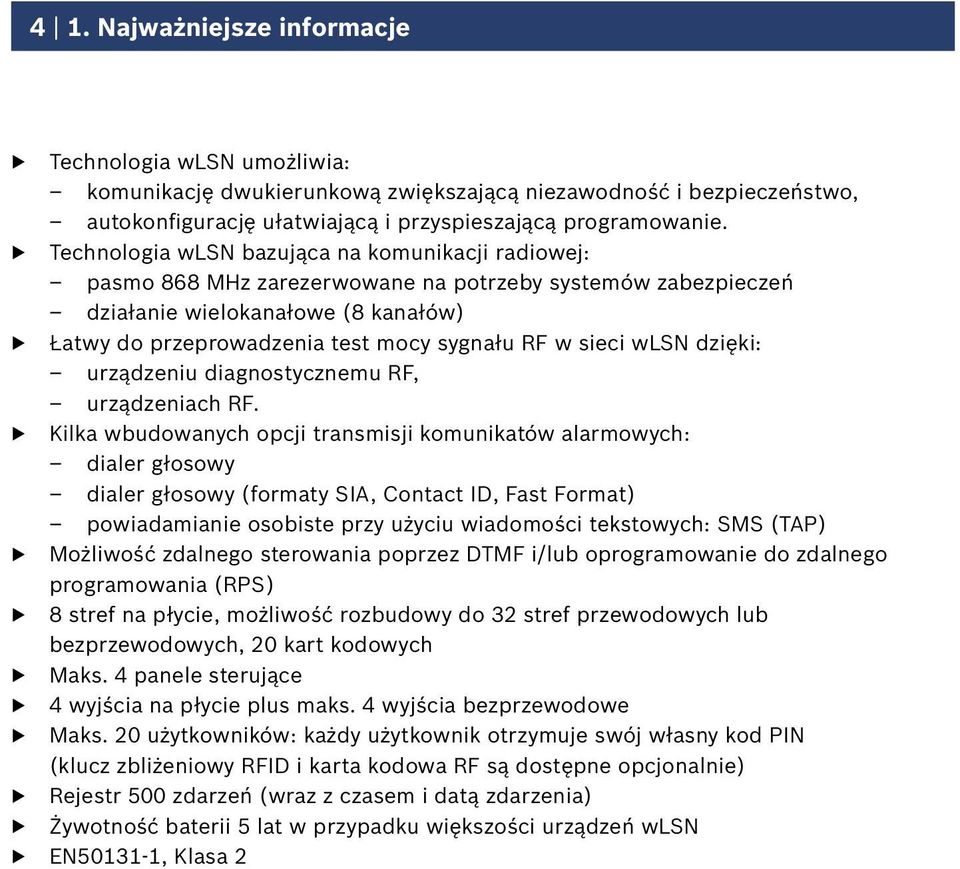

4 4 1. Najważniejsze informacje Technologia wlsn umożliwia: komunikację dwukierunkową zwiększającą niezawodność i bezpieczeństwo, autokonfigurację ułatwiającą i przyspieszającą programowanie. Technologia wlsn bazująca na komunikacji radiowej: pasmo 868 MHz zarezerwowane na potrzeby systemów zabezpieczeń działanie wielokanałowe (8 kanałów) Łatwy do przeprowadzenia test mocy sygnału RF w sieci wlsn dzięki: urządzeniu diagnostycznemu RF, urządzeniach RF. Kilka wbudowanych opcji transmisji komunikatów alarmowych: dialer głosowy dialer głosowy (formaty SIA, Contact ID, Fast Format) powiadamianie osobiste przy użyciu wiadomości tekstowych: SMS (TAP) Możliwość zdalnego sterowania poprzez DTMF i/lub oprogramowanie do zdalnego programowania (RPS) 8 stref na płycie, możliwość rozbudowy do 32 stref przewodowych lub bezprzewodowych, 20 kart kodowych Maks. 4 panele sterujące 4 wyjścia na płycie plus maks. 4 wyjścia bezprzewodowe Maks. 20 użytkowników: każdy użytkownik otrzymuje swój własny kod PIN (klucz zbliżeniowy RFID i karta kodowa RF są dostępne opcjonalnie) Rejestr 500 zdarzeń (wraz z czasem i datą zdarzenia) Żywotność baterii 5 lat w przypadku większości urządzeń wlsn EN , Klasa 2

5 2. Schemat systemu Panel sterujący centrali Easy Series Panel sterujący komunikuje się z użytkownikiem za pomocą komunikatów wizualnych i głosowych. Czujka obecności Wbudowany głośnik Wysokokontrastowy, wielokolorowy wyświetlacz ikon Klucze do wykonywania funkcji specjalnych Wbudowany mikrofon Obsługa za pomocą technologii RFID Pojedynczy przycisk informacyjny Wbudowana poziomnica pęcherzykowa ułatwiająca instalację Specjalne przyciski (1+2) do wygenerowania alarmu włamaniowego, medycznego lub pożarowego. Pozostałe przyciski służą do wyświetlania komunikatów o stanie [3], włączania i wyłączania dzwonków [4], regulacji głośności [5] Ten przycisk umożliwia dostęp do menu pomocy. Może być on również wykorzystany do włączania systemu. Panel sterujący wykrywa obecność użytkownika. W przypadku wystąpienia jakichkolwiek problemów użytkownik zostanie o nich powiadomiony natychmiast po zbliżeniu się do panelu. Wszystkie wskazówki dotyczące sposobów postępowania udzielane są w języku użytkownika. Wbudowany mikrofon umożliwia komunikację dwukierunkową. Wewnętrzny czytnik RFID służy do włączania i wyłączania systemu, do wyciszania alarmów oraz do uzyskiwania dostępu do menu użytkownika.

6 6 2. Schemat systemu Możliwe stany centrali Easy Series: System wyłączony Awaria systemu Usterka co najmniej jednego z punktów Opóźnienie uzbrojenia w toku System włączony (ochrona obwodowa) System włączony (ochrona pełna) Alarm pożarowy lub włamaniowy (system wyłączony) Alarm pożarowy lub włamaniowy (system włączony)

7 2. Schemat systemu Centrala alarmowa i urządzenia: Moduł głosowy Klucz programujący Tamper Zasilacz Centrala Panel sterujący z kluczem zbliżeniowym

8 8 2. Schemat systemu Centrala alarmowa Easy Series i urządzenia Centrala alarmowa Centrala Easy Series jest przeznaczona do ochrony małych firm i budynków mieszkalnych. Służy do sygnalizowania alarmów włamaniowych, pożarowych oraz medycznych. Klucz zbliżeniowy i karta Sterowanie systemem odbywa się za pomocą przydzielanego każdemu użytkownikowi klucza zbliżeniowego. Panel sterujący Szczegółowe informacje znajdują się w części Panel sterujący na stronie 5. Moduł głosowy Moduł głosowy komunikuje się z użytkownikiem w jego własnym języku. Dostępnych jest ponad 20 wersji językowych.

9 2. Schemat systemu 9 Klucz programujący Klucz służy do pobierania i przesyłania informacji programujących. Można go użyć do szybkiego zaprogramowania grupy central o tych samych nastawach, lub też do przechowywania kopii zapasowej danych. Tamper Podwójny tamper wykrywa otwarcie obudowy oraz jej zdjęcie ze ściany. Zawiera dodatkowy obwód, do którego mogą być dołączone dodatkowe tampery. Zasilacz sieciowy Zasilacz sieciowy VAC jest głównym źródłem zasilania centrali.

10 10 2. Schemat systemu 2.3. Urządzenia bezprzewodowe Easy Series: Koncentrator wlsn (transceiver RF) Koncentrator wlsn bez anteny zewnętrznej obsługuje do 32 punktów wlsn, 4 wyjścia wlsn i 20 kart kodowych. Dzięki niewielkim rozmiarom bez trudu komponuje się z każdym wnętrzem. Karta kodowa wlsn Niewielka, pięcioprzyciskowa, bezprzewodowa karta kodowa służy do uzbrajania i rozbrajania systemu i posiada funkcję alarmu napadowego. Umożliwia również sterowanie różnymi urządzeniami, np. bramami garażowymi lub oświetleniem. Posiada dwie diody LED stanu systemu oraz minilatarkę. Narzędzie instalacyjne wlsn Urządzenie diagnostyczne wlsn pomaga określić najlepsze miejsca instalacji urządzeń wlsn. Wskazuje odczyt mocy sygnału, stosunek sygnał/szum oraz procent nieodebranych pakietów (Packet Error Rate, PER). Czujka stłuczenia szkła wlsn Czujka stłuczenia szkła wlsn wykorzystuje dwie metody wykrywania. Stłuczenie szkła określane jest na podstawie sygnału dźwiękowego i fali ciśnienia akustycznego. Jej zasięg wynosi maks. 7,6 metra. Ponieważ nie ma potrzeby montażu czujki bezpośrednio na szybie, można ją dyskretnie wkomponować we wnętrze.

11 2. Schemat systemu 11 Czujka ruchu PIR wlsn Wysokiej jakości czujka ruchu PIR wlsn o zasięgu 12 x 12 metrów, charakteryzująca się wysoką odpornością na zwierzęta domowe, posiada wysoką skuteczność wykrywania intruzów. Ponieważ nie wymaga ona regulacji, jej niewłaściwe ustawienie jest praktycznie niemożliwe. Dualna czujka ruchu MW/PIR wlsn Wysokiej jakości dualna czujka ruchu PIR/MW wlsn, charakteryzująca się wysoką odpornością na zwierzęta domowe, bazuje na dwóch technologiach wykrywania. Posiada wysoką skuteczność w wykrywaniu intruzów, a jej zasięg wynosi 11 x 11 metrów. Ponieważ nie wymaga ona regulacji, jej niewłaściwe ustawienie jest praktycznie niemożliwe. Wewnątrzdrzwiowy sygnalizator akustyczny wlsn Wewnątrzdrzwiowy sygnalizator akustyczny wlsn 85 db alarmuje sąsiadów i odstrasza intruzów. Jest to kontrolowany przez system dwukierunkowy nadajnik radiowy, który dyskretnie komponuje się z pomieszczeniem.

12 12 2. Schemat systemu 2.3. Urządzenia bezprzewodowe Easy Series: Moduł przekaźnika wlsn Moduł przekaźnika wlsn 2 A/28 V (DC i AC) posiada jedno wejście przeznaczone na potrzeby bezpieczeństwa lub sterowania różnymi urządzeniami, np. bramami garażowymi lub oświetleniem. Do sterowania urządzeniami służy karta kodowa wlsn; urządzenia mogą też być sterowane przez zdarzenia (np. alarmy). Czujka dymu wlsn Czujka dymu wlsn bazuje na detektorze optycznym. Zawiera funkcję testową zapewniającą jej proste testowanie. Zadaniem wbudowanego sygnalizatora akustycznego jest ostrzeganie o pożarze. Czujnik bezwładnościowy 3405 wlsn Czujnik bezwładnościowy wlsn powiadamia o otwarciu lub wyłamaniu drzwi albo okna. Możliwa jest konfiguracja dwóch poziomów czułości. Magnes można przymocować na dowolnym boku czujnika. Czujnik komponuje się dyskretnie z pomieszczeniem.

13 2. Schemat systemu 13 Kontakt drzwiowy/okienny wlsn Kontakt drzwiowy/okienny wlsn zawiera dwa kontaktrony do nadzorowania drzwi i okien. Zapewnia dodatkowe wejście strefy w celu dołączania drugiego kontaktu. Magnes można przymocować na dowolnym boku czujnika. Miniaturowy kontakt drzwiowy/okienny wlsn Miniaturowy kontakt drzwiowy/okienny wlsn zawiera dwa kontaktrony do nadzorowania drzwi i okien. Magnes można przymocować na dowolnym boku czujnika. Dzięki niewielkim rozmiarom bez trudu komponuje się z każdym wnętrzem. Kontakt drzwiowy/okienny do montażu wpuszczanego wlsn Kontakt drzwiowy/okienny wlsn do montaż wpuszczanego jest praktycznie niezauważalny. Mocuje się go wewnątrz drzwi, okien i w odpowiednich ramach.

14 3. Komunikacja alarmowa Różne sposoby powiadamiania o alarmach: Dialer cyfrowy SMS Dialer głosowy Urządzenia ostrzegawcze Centrum monitoringu Telefon komórkowy Telefon Sygnalizator akustyczny / optyczny

15 3. Komunikacja alarmowa 15 Różne sposoby transmisji komunikatów alarmowych: Dialer cyfrowy Komunikator cyfrowy przesyła raporty do centrum monitoringu. W zależności od rodzaju otrzymanego raportu, centrum podejmuje z góry określone działania. Komunikator obsługuje formaty SIA, Contact ID i Fast Format. Raportowanie poprzez sieć Ethernet możliwe jest przy użyciu modułu C900TTL-E. Dialer głosowy Format ten stosowany jest w przypadku, gdy raportowanie zdarzeń wymaga przesłania przez telefon zapisanej wcześniej informacji głosowej. Funkcja ta może być wykorzystywana zarówno przy powiadamianiu osobistym, jak i przez centrum monitoringu. Powiadamianie osobiste przy użyciu wiadomości tekstowych (SMS) Po odpowiednim skonfigurowaniu, powiadamianie osobiste może służyć do informowania o alarmach, nieprawidłowościach systemu oraz jego włączeniach i wyłączeniach. Sygnalizator akustyczny / optyczny Urządzenia ostrzegawcze sygnalizują wystąpienie alarmów włamaniowych lub pożarowych w chronionym obszarze. Opcjonalna transmisja komunikatów alarmowych Transmisja komunikatów alarmowych przez sieć Ethernet lub GSM jest opcjonalna.

16 4. Większa odporność na fałszywe alarmy Różne sposoby ograniczania liczby fałszywych alarmów: Stopniowe powiadamianie poprzez sygnał dźwiękowy o rosnącym natężeniu W przypadku naruszenia punktu dozorowego wyzwalany jest alarm o rosnącym natężeniu dźwięku. Przed wysłaniem potwierdzonego alarmu do centrum monitoringu system stopniowo zwiększa głośność dźwięków emitowanych przez panel sterujący, zmienia wyświetlaną animację i w końcu załącza urządzenia ostrzegawcze (raporty mogą być przerwane lub anulowane przez użytkownika). Krosowanie stref (tzw. weryfikacja sekwencyjna) Jeśli w tym samym czasie zostaną uaktywnione co najmniej dwie czujki, np. kontakt drzwiowy i czujka ruchu, alarm włamaniowy uważa się za potwierdzony. W przeciwnym wypadku przesyłany jest niepotwierdzony raport alarmowy. Inteligentna ocena zagrożenia Centrala alarmowa ocenia potencjalne zagrożenie na podstawie aktualnego poziomu ochrony, typów urządzeń wejściowych, warunków wejściowych oraz modelu zdarzeń systemowych. Jeśli zagrożenie osiągnie określony poziom, system przesyła potwierdzony raport alarmowy (w przeciwnym wypadku przesyłany jest niepotwierdzony raport alarmowy). Dwukierunkowa weryfikacja audio W razie alarmu istnieje możliwość nawiązania komunikacji głosowej z osobami znajdującymi się na obszarze chronionym. Szczegółowe informacje można znaleźć na stronie 17.

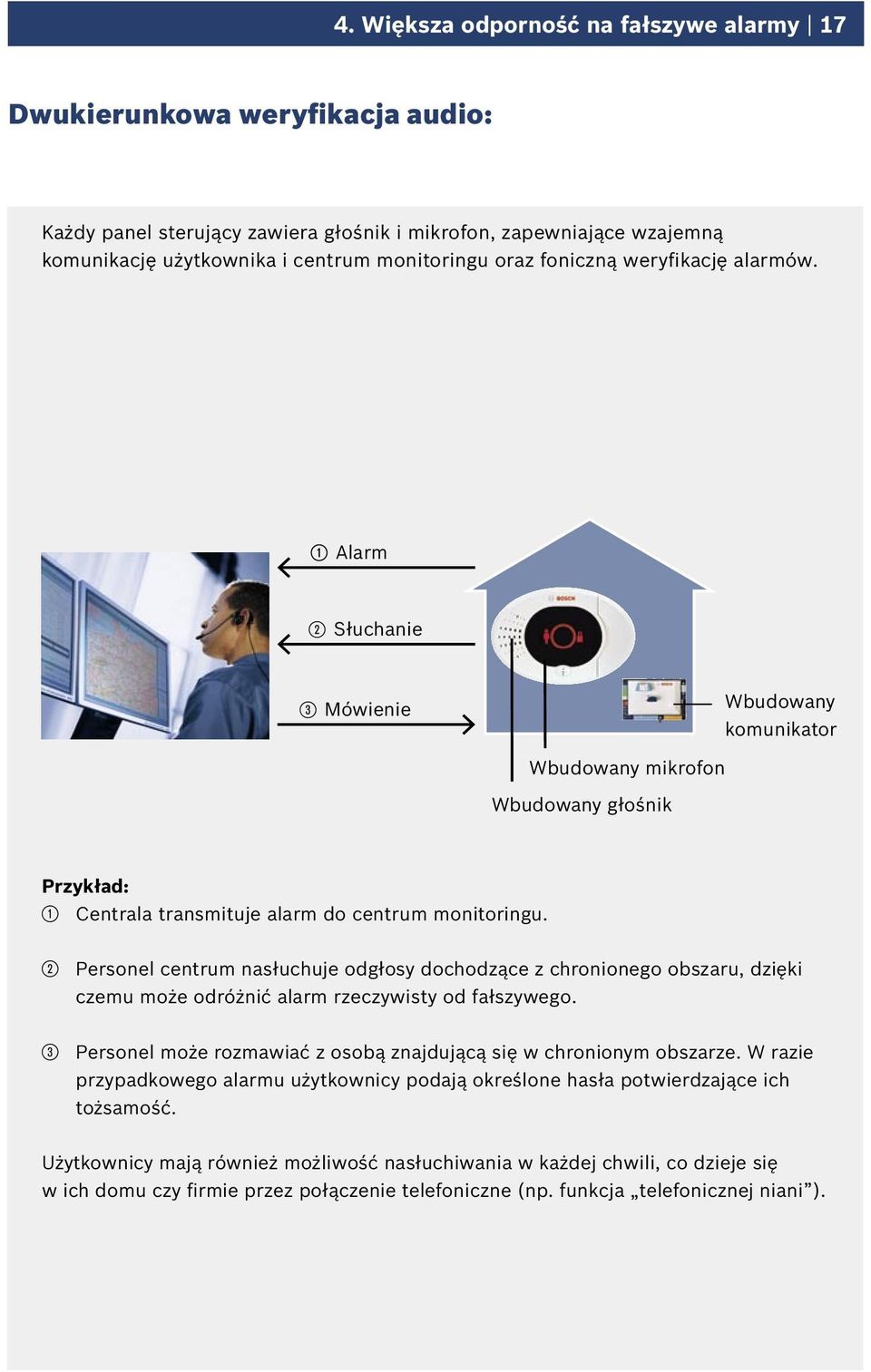

17 4. Większa odporność na fałszywe alarmy 17 Dwukierunkowa weryfikacja audio: Każdy panel sterujący zawiera głośnik i mikrofon, zapewniające wzajemną komunikację użytkownika i centrum monitoringu oraz foniczną weryfikację alarmów. Alarm 2 Słuchanie 3 Mówienie Wbudowany komunikator Wbudowany mikrofon Wbudowany głośnik Przykład: 1 Centrala transmituje alarm do centrum monitoringu. 2 Personel centrum nasłuchuje odgłosy dochodzące z chronionego obszaru, dzięki czemu może odróżnić alarm rzeczywisty od fałszywego. 3 Personel może rozmawiać z osobą znajdującą się w chronionym obszarze. W razie przypadkowego alarmu użytkownicy podają określone hasła potwierdzające ich tożsamość. Użytkownicy mają również możliwość nasłuchiwania w każdej chwili, co dzieje się w ich domu czy firmie przez połączenie telefoniczne (np. funkcja telefonicznej niani ).

18 5. Charakterystyka i korzyści wlsn: Charakterystyka Korzyści dla instalatorów Korzyści dla użytkowników Bez okablowania Szybka i łatwa instalacja Obniżone koszty instalacji Brak konieczności wiercenia otworów w ścianach lub suficie Dyskretna instalacja Pasmo 868 MHz zarezerwowane na potrzeby systemów zabezpieczeń (EMEA) Wysoki poziom niezawodności (brak zakłóceń pochodzących z innych urządzeń emitujących fale radiowe) Konkurencyjna jakość Wysoki poziom niezawodności Brak zakłóceń ze strony innych urządzeń emitujących fale radiowe (np. elektroniczne nianie, telefony bezprzewodowe itp.) Działanie wielokanałowe (8 kanałów) Większa wytrzymałość systemu Mniej wezwań serwisowych Większa wytrzymałość i niezawodność systemu (brak zakłóceń z bezprzewodowego (RF) systemu alarmowego sąsiada) Komunikacja dwukierunkowa Prosta i szybka instalacja Wyższy poziom bezpieczeństwa, wytrzymałości i niezawodności Diody LED karty kodowej informują użytkownika o niebezpieczeństwie jeszcze przed wejściem do chronionego obiektu Autokonfiguracja Łatwe i szybkie programowanie i konfiguracja Obniżone koszty instalacji Wskazanie mocy sygnału Łatwa i szybka weryfikacja siły sygnału przed montażem Prosta i szybka instalacja Niezawodność Bezprzewodowe urządzenia wyjściowe Dodatkowe zastosowania i możliwości ochrony firm Konkurencyjna jakość Funkcje bezpieczeństwa i sterowania urządzeniami za pomocą karty kodowej (np. sterowanie drzwiami garażowymi, oświetleniem, itp.) Żywotność baterii maks. 5 lat Długotrwała niezawodność systemu Rzadsze interwencje ochrony i niższe koszty

19 19 Panel sterujący Charakterystyka Korzyści dla instalatorów Korzyści dla użytkowników Innowacyjne wzornictwo Konkurencyjna jakość Pasuje do każdego wnętrza Komponuje się idealnie z wnętrzem mieszkalnym Wysokokontrastowy, kolorowy, beztekstowy wyświetlacz Konkurencyjna jakość Łatwa obsługa Ulepszony schemat działania Intuicyjna obsługa Wbudowany czytnik RFID Korzystna cena Szybkie i łatwe uruchamianie systemu Żadnych wydatków na dodatkowe urządzenia Brak konieczności zapamiętywania kodów Wysoki poziom bezpieczeństwa Wbudowana czujka ruchu Konkurencyjna jakość Panel sterujący reaguje na obecność użytkownika, informując go o ważnych zdarzeniach systemowych Wbudowany mikrofon i głośnik Dwukierunkowa weryfikacja głosowa Natychmiastowa pomoc ze strony centrum monitoringu Możliwość weryfikacji alarmów Komunikacja głosowa w języku użytkownika Proste menu Łatwa obsługa Cichy tryb pracy panelu sterującego Możliwość zaprogramowania czasu opóźnienia uzbrojenia/rozbrojenia systemu

20 20 5. Charakterystyka i korzyści Obsługa Charakterystyka Korzyści dla instalatorów Korzyści dla użytkowników Klucz zbliżeniowy Bardzo bezpieczny W przypadku zgubienia można zastąpić go drugim Łatwość obsługi Jeden przycisk Szybkie uzbrajanie Dostęp do menu pomocy Pełne zdalne sterowanie przez telefon Szybkie wsparcie dla użytkownika Łatwość konserwacji Możliwość zdalnej obsługi i zdalnego uzyskiwania informacji Indywidualne zapisy tekstowe dla punktów i wyjść Łatwość obsługi Test systemu po naciśnięciu jednego przycisku Niższe koszty serwisowe Funkcja wymuszenia ochrony Możliwość pomijania otwartych punktów Ochrona zgodnie z wymaganiami użytkownika Dostosowanie do potrzeb klienta

21 5. Charakterystyka i korzyści 21 Instalacja Charakterystyka Korzyści dla instalatorów Korzyści dla użytkowników Wbudowana poziomnica pęcherzykowa Gwarancja poziomej instalacji panelu sterującego Kolorowe zaciski (45 ) Prosta instalacja Optymalna ilość miejsca na przewody Zamykana płytka drukowana Brak zwarć powodowanych przez przewody Instalację ułatwia szczegółowa instrukcja na pokrywie płytki drukowanej Ochrona EMV Programowanie Charakterystyka Korzyści dla instalatorów Korzyści dla użytkowników Programowanie przez telefon lub komputer przenośny, zdalnie lub na miejscu Zdalne programowanie i obsługa systemu Zdalne wsparcie dla serwisanta na miejscu Szybkie i łatwe programowanie Oszczędność kosztów Natychmiastowa pomoc w przypadku awarii Programowanie i klucze aktualizacji pamięci ROM Identyczne programowanie grup central alarmowych Kopia zapasowa danych Niższe koszty programowania Automatyczna konfiguracja według kodu kraju Wstępnie zaprogramowane wymagania specyficzne dla kraju W większości przypadków brak konieczności dodatkowego programowania Niższe koszty programowania

22 22 5. Charakterystyka i korzyści Zmniejszenie liczby fałszywych alarmów Charakterystyka Korzyści dla instalatorów Korzyści dla użytkowników Funkcje ograniczające ryzyko fałszywych alarmów (więcej informacji na stronie15) Satysfakcja użytkownika Mniej fałszywych alarmów Większa niezawodność systemu Transmisja komunikatów alarmowych Charakterystyka Korzyści dla instalatorów Korzyści dla użytkowników Wbudowany dialer głosowy Brak dodatkowych kosztów Brak wydatków na dodatkowe urządzenia Transmisja komunikatu alarmowego do wybranego adresata, np. do przyjaciół, sąsiadów itp. Formaty wbudowanego dialera cyfrowego: SIA, Fast Format, Contact ID Komunikaty mogą zostać odczytane przez niemal każde centrum monitoringu Brak dodatkowych kosztów Brak wydatków na dodatkowe urządzenia Powiadamianie osobiste przy użyciu wiadomości tekstowych (SMS) Konkurencyjna jakość Brak wydatków na dodatkowe urządzenia Brak wydatków na dodatkowe urządzenia Powiadomienie o alarmie bez względu na czas i miejsce GSM (opcjonalnie) Zbędna linia telefoniczna PSTN Zbędna linia telefoniczna PSTN Ethernet (opcjonalnie) Niskie koszty transmisji komunikatów

23 6. Programowanie i obsługa 23 Drzewo menu instalatora centrali Easy Series: 1 Ustawienie czasu i daty 1 2 Pełen test systemu Obsługa systemu 3 Test systemu 4 Historia zdarzeń 5 Reset systemu 6 Konfiguracja bezprzewodowa 2 1 Zmiana hasła instalatora Menu użytkownika 2 Zmiana głównego hasła 1 Punkty Hasło 3 Programowanie podstawowe 2 3 Konfiguracja raportów Programowanie wyjść 4 Kod kraju 4 2 Wprowadzenie numeru pozycji Programowanie zaawansowane 5 1 Mówienie Dwukierunkowa sesja głosowa 2 Słuchanie 6 1 Zapisanie opisu miejsca Zapis 2 Zapisanie komunikatów serwisowych 7 1 Przeniesienie danych z klucza do centrali Klucz programujący 2 Przeniesienie danych z centrali do klucza

24 Bosch Security Systems Szczegółowe informacje znajdują się na naszej stronie internetowej Bosch Sicherheitssysteme GmbH, 2006 Zastrzega się prawo do zmian Wydrukowano w Niemczech 08/06 HOL AS-OT-pl-55_ _04
