1 Artisan xdsl Instrukcja obsługi Wydanie

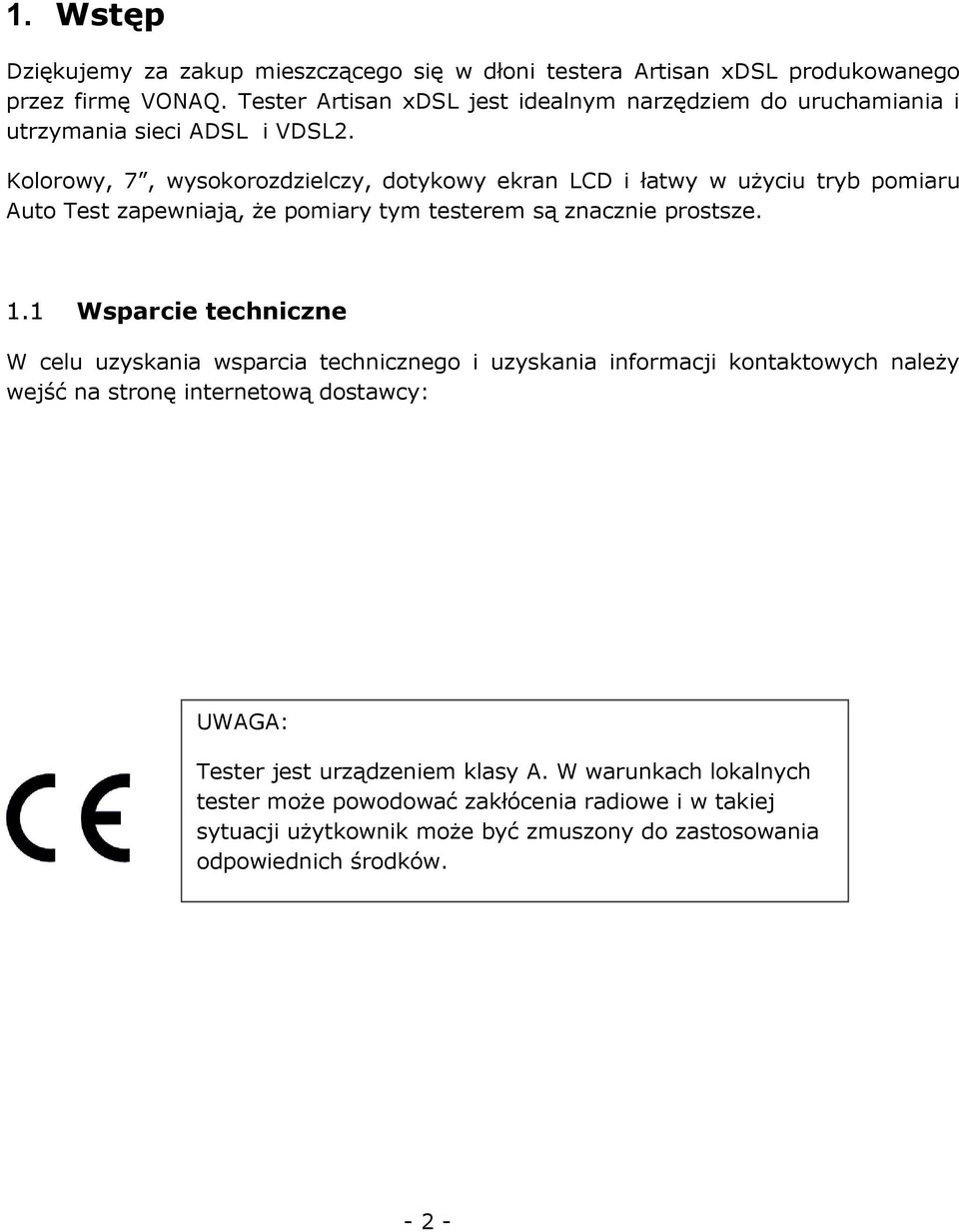

2 1. Wstęp Dziękujemy za zakup mieszczącego się w dłoni testera Artisan xdsl produkowanego przez firmę VONAQ. Tester Artisan xdsl jest idealnym narzędziem do uruchamiania i utrzymania sieci ADSL i VDSL2. Kolorowy, 7, wysokorozdzielczy, dotykowy ekran LCD i łatwy w użyciu tryb pomiaru Auto Test zapewniają, że pomiary tym testerem są znacznie prostsze. 1.1 Wsparcie techniczne W celu uzyskania wsparcia technicznego i uzyskania informacji kontaktowych należy wejść na stronę internetową dostawcy: UWAGA: Tester jest urządzeniem klasy A. W warunkach lokalnych tester może powodować zakłócenia radiowe i w takiej sytuacji użytkownik może być zmuszony do zastosowania odpowiednich środków

3 2. Spis treści 1. Wstęp Wsparcie techniczne Spis treści Opis produktu Zawartość Gniazda do podłączeń zewnętrznych Wskaźniki zewnętrzne Organizacja ekranu Wykonywanie testu Wykonywanie Auto Test Przeglądanie raportów Przesyłanie plików z testera Artisan Wyniki pomiarów Przesyłanie do pamięci USB Przesyłanie plików z testera Artisan em Pliki konfiguracyjne Kopiowanie do pamięci USB Kopiowanie z pamięci USB do testera Artisan Konfigurowanie funkcji Auto Test Wykonywanie testu ręcznego (Manual Test) Testowanie warstwy xdsl Konfigurowanie testu xdsl Ustawianie progów Pass / Fail Zaawansowane funkcje xdsl Histogramy Analiza xdsl Konfigurowanie testu WAN Konfiguracja systemu (System Setup) Zdalne sterowanie Aktualizacja oprogramowania Wymiana akumulatora Parametry techniczne

4 3. Opis produktu Mieszczący się w dłoni, tester xdsl Aristan jest silnym i kompleksowym rozwiązaniem do pomiarów ADSL i VDSL. Funkcja AutoTest sprawia, że pomiary są proste, a wymagania szkoleniowe ograniczone do minimum. Siedmiocalowy, kolorowy, dotykowy ekran, przeglądarka internetowa, histogramy służące do obserwacji uszkodzeń niestabilny i wiodący na świeci chipset firmy Broadcom sprawiają, że ARTISAN xdsl jest odpowiednim narzędziem dla montera. 4. Zawartość Po rozpakowaniu testera Artisan, prosimy upewnić się, że przesyłka zawiera następujące wyposażenie: Artisan xdsl Handheld Tester 1 szt. Instrukcja obsługi na CD 1 szt. Kabel xdsl RJ11 do RJ 11 1 szt. Kabel RJ45 do RJ45 1 szt. Czarna torba transportowa 1 szt. Zasilacz AC/ DC - 1 szt Zasilacz samochodowy 91 x 12V) 1 szt

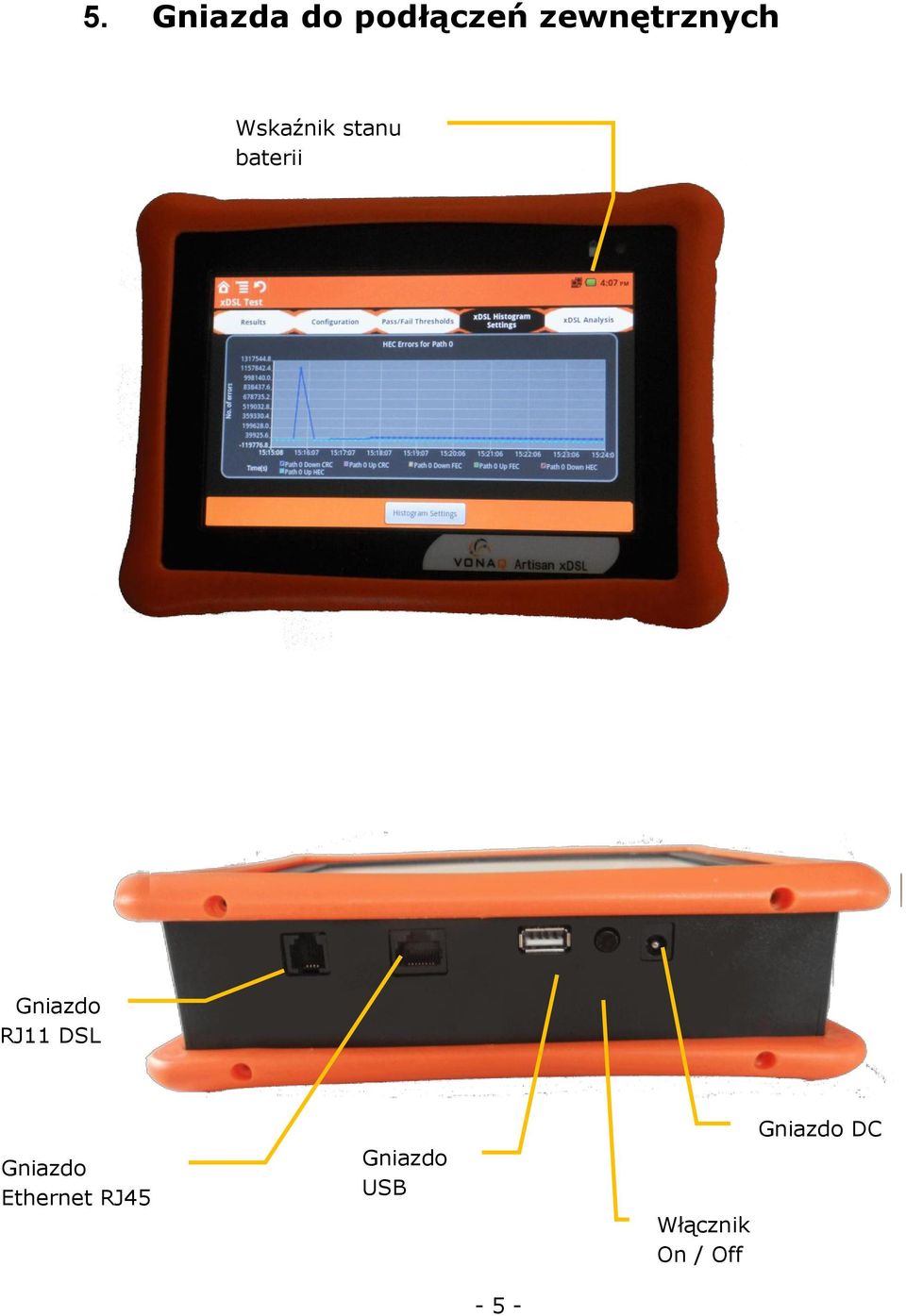

5 5. Gniazda do podłączeń zewnętrznych Wskaźnik stanu baterii Gniazdo RJ11 DSL Gniazdo Ethernet RJ45 Gniazdo USB Włącznik On / Off Gniazdo DC - 5 -

6 6. Wskaźniki zewnętrzne Ze względu na wykorzystanie w testerze Artisan dużego, 7 kolorowego ekranu, tester ma tylko jedną diodę LED sygnalizującą stan akumulatora: ZIELONA BURSZTYNOWA CZERWONA MIGAJĄCA CZERWONA Akumulator w pełni naładowany Trwa ładowani akumulatora Akumulator rozładowany Akumulator bardzo rozładowany - 6 -

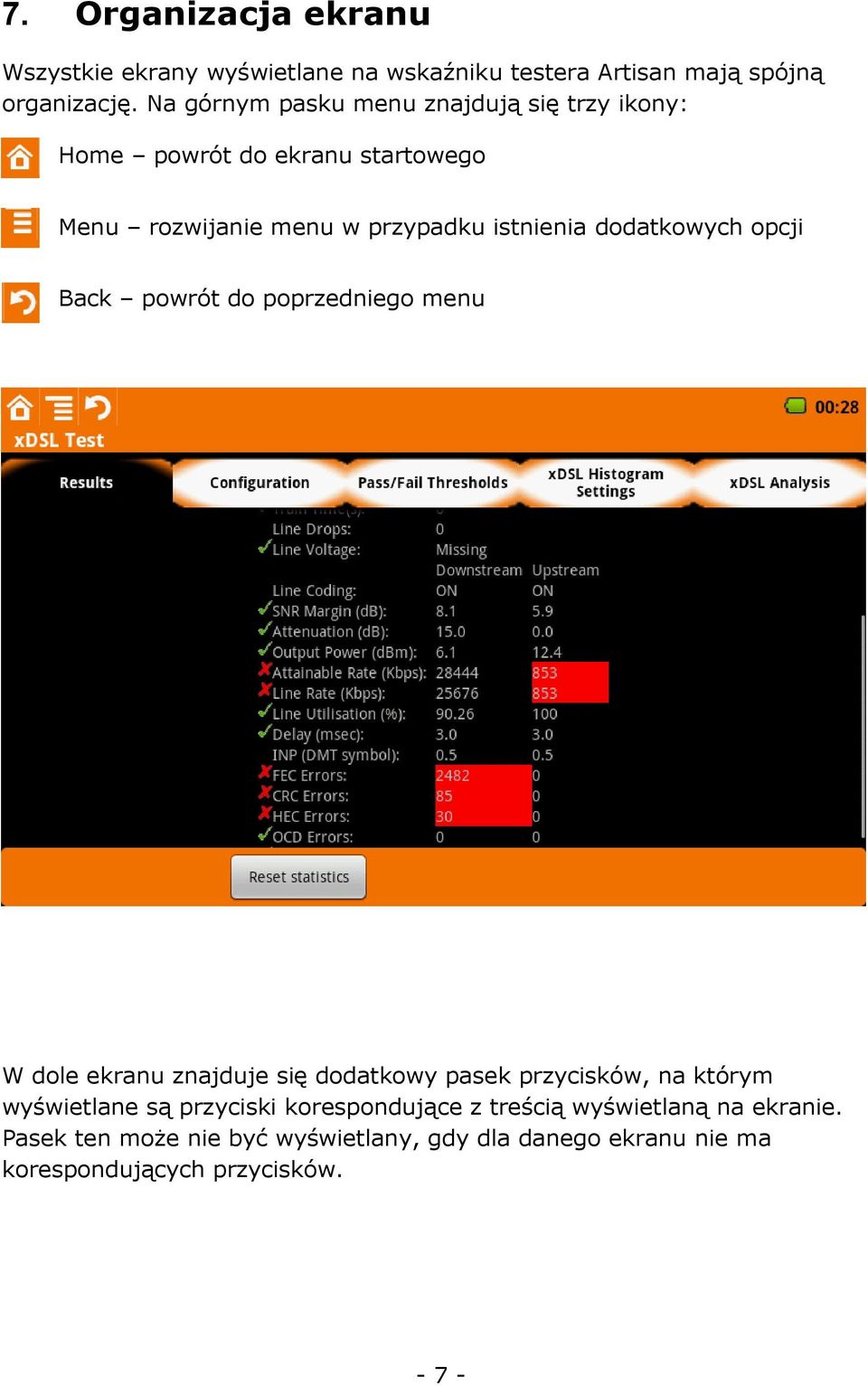

7 7. Organizacja ekranu Wszystkie ekrany wyświetlane na wskaźniku testera Artisan mają spójną organizację. Na górnym pasku menu znajdują się trzy ikony: Home powrót do ekranu startowego Menu rozwijanie menu w przypadku istnienia dodatkowych opcji Back powrót do poprzedniego menu W dole ekranu znajduje się dodatkowy pasek przycisków, na którym wyświetlane są przyciski korespondujące z treścią wyświetlaną na ekranie. Pasek ten może nie być wyświetlany, gdy dla danego ekranu nie ma korespondujących przycisków

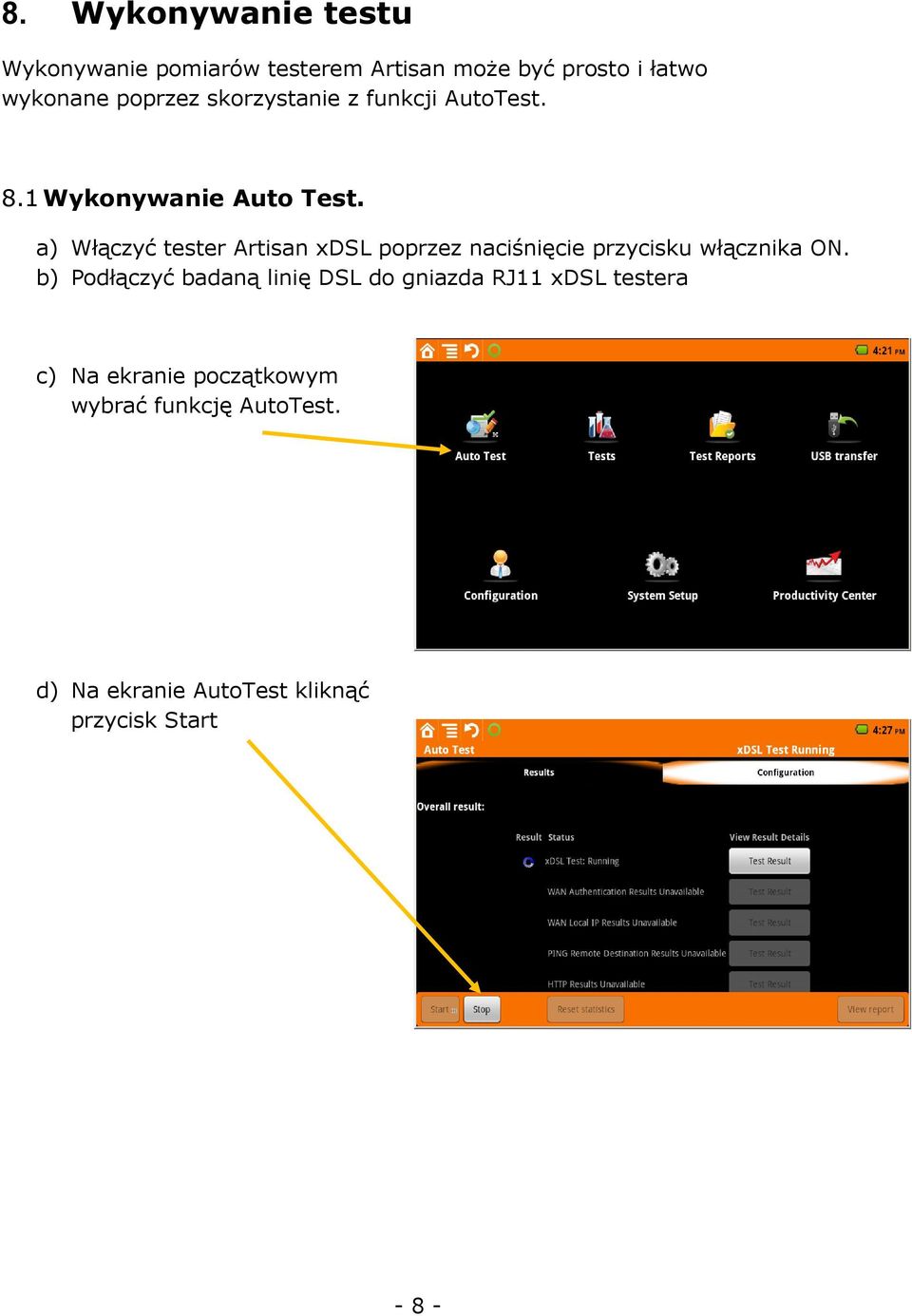

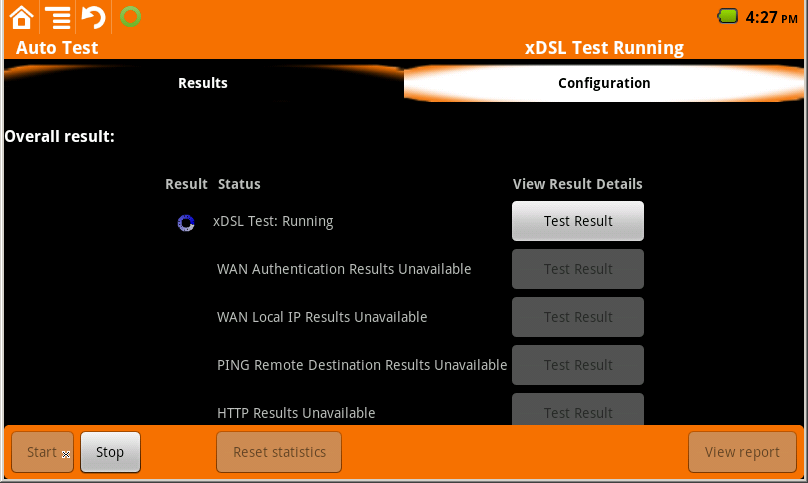

8 8. Wykonywanie testu Wykonywanie pomiarów testerem Artisan może być prosto i łatwo wykonane poprzez skorzystanie z funkcji AutoTest. 8.1 Wykonywanie Auto Test. a) Włączyć tester Artisan xdsl poprzez naciśnięcie przycisku włącznika ON. b) Podłączyć badaną linię DSL do gniazda RJ11 xdsl testera c) Na ekranie początkowym wybrać funkcję AutoTest. d) Na ekranie AutoTest kliknąć przycisk Start - 8 -

9 Po zakończeniu Auto Test na ekranie wyświetlone są wskaźniki dobry / zły (Pass / Fail) Wskaźniki wyświetlane są dla pojedynczych testów oraz dla całkowitego wyniku testu. Aby wyświetlić bieżący raport (Test Report) kliknąć przycisk View Report Na tym ekranie można odczytać wszystkie wyniki ostatnio wykonanego testu Aby zapisać raport w formacie.pdf kliknąć przycisk Save as PDF

10 9. Przeglądanie raportów W testerze Artisan można zapisać do 1,000 raportów. Aby przeglądać raporty bezpośrednio na testerze należy nacisnąć ikonę Test Reports, znajdującą się na ekranie początkowym. Na ekranie Test Reports można kliknąć wybrany plik, aby go otworzyć i przeglądać.. lub nacisnąć go na kilka sekund co spowoduje otworzenie okienka dialogowego, pozwalającego na zmianę nazwy pliku lub jego usunięcie z pamięci

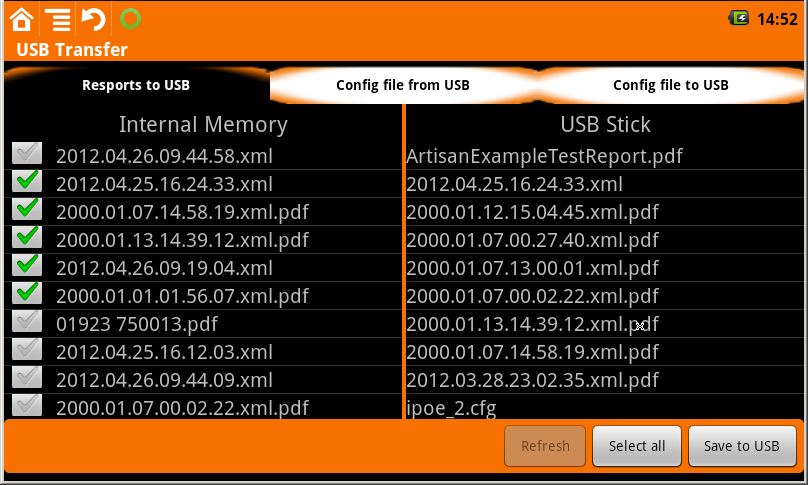

11 10. Przesyłanie plików z testera Artisan 10.1 Wyniki pomiarów Raporty mogą być wysyłane z testera Artisan na dwa sposoby; przesyłanie do pamięci USB lub w wysłanie Przesyłanie do pamięci USB Przesłanie do pamięci USB odbywa się po kliknięciu przycisku USB Transfer na ekranie początkowym. następnie zaznaczyć pliki przeznaczone do wysyłki. Kliknąć przycisk Save to USB, aby skopiować plik

12 Przesyłanie plików z testera Artisan em Oprócz kopiowania plików raportów do pamięci USB, tester Artisan umożliwia ich wysyłanie pocztą elektroniczną. Na ekranie początkowym kliknąć ikonę Productivity Center, a następnie ikonę Na ekranie kliknąć ikonę Menu, a następnie ikonę Compose. Ponowne naciśnięcie ikony Menu umożliwia dołączenie załącznika do a, po kliknięciu ikony Add attachment Kliknięcie ikony Add Attachment pozwoli na wybór plików, które mają być dołączone jako załączniki

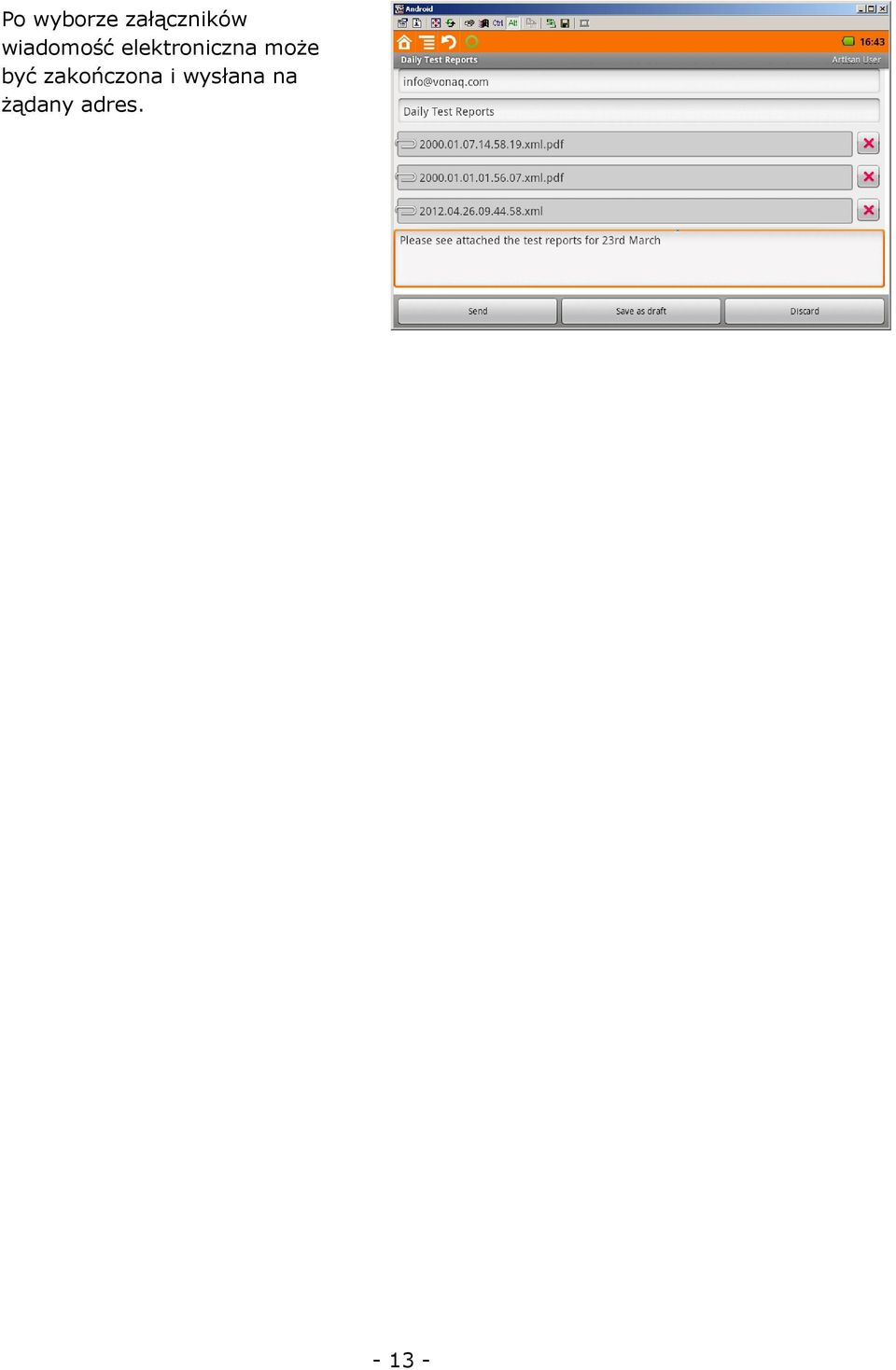

13 Po wyborze załączników wiadomość elektroniczna może być zakończona i wysłana na żądany adres

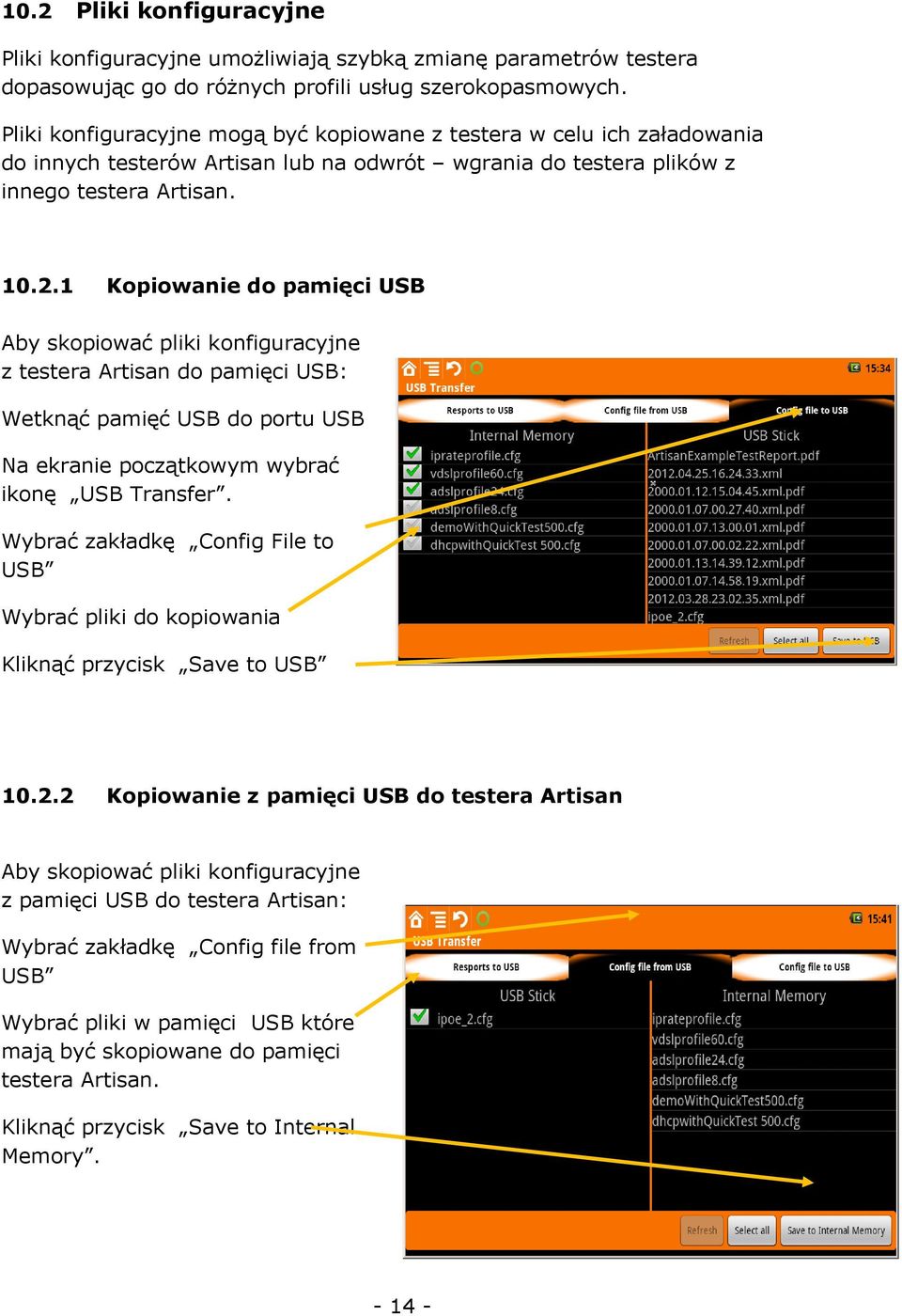

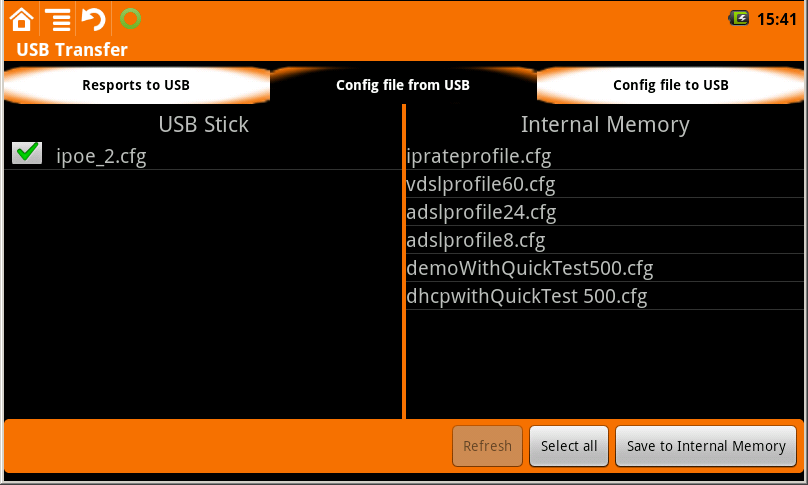

14 10.2 Pliki konfiguracyjne Pliki konfiguracyjne umożliwiają szybką zmianę parametrów testera dopasowując go do różnych profili usług szerokopasmowych. Pliki konfiguracyjne mogą być kopiowane z testera w celu ich załadowania do innych testerów Artisan lub na odwrót wgrania do testera plików z innego testera Artisan Kopiowanie do pamięci USB Aby skopiować pliki konfiguracyjne z testera Artisan do pamięci USB: Wetknąć pamięć USB do portu USB Na ekranie początkowym wybrać ikonę USB Transfer. Wybrać zakładkę Config File to USB Wybrać pliki do kopiowania Kliknąć przycisk Save to USB Kopiowanie z pamięci USB do testera Artisan Aby skopiować pliki konfiguracyjne z pamięci USB do testera Artisan: Wybrać zakładkę Config file from USB Wybrać pliki w pamięci USB które mają być skopiowane do pamięci testera Artisan. Kliknąć przycisk Save to Internal Memory

15 11. Konfigurowanie funkcji Auto Test Funkcja Auto Test może być skonfigurowana przez użytkownika aby była tak prosta lub tak złożona, jak wymaga tego procedura testowania. Na ekranie konfiguracyjnym Auto Test można włączyć lub wyłączyć każdy z następujących testów: XDSL Test, WAN Test, Ping Test, FTP Test i HTTP Test. Wykresy tworzone w czasie analiz xdsl mogą być zapisywane w raportach. Aby dołączyć wybrany wykres xdsl do raportu należy zaznaczyć odpowiednie opcje w polu Save Report. W przypadku chęci zapisywania raportu w formacie.pdf w sposób automatyczny po zakończeniu Auto Test należy zaznaczyć pole Save to PDF Automatically. Aby ustawić kryteria Dobry / Zły (Pass / Fail) dla każdego z pomiarów należy w trybie testu ręcznego (Manual Test) ustawić odpowiednie wartości dla każdego pomiaru jak pokazano przykładowo dla testu xdsl. Aby skonfigurować każdy z testów, należy w trybie testu ręcznego (Manual Test) dla każdego z testów wybrać zakładkę Configuration i zaznaczyć odpowiednie opcje, jak pokazano przykładowo dla testu xdsl

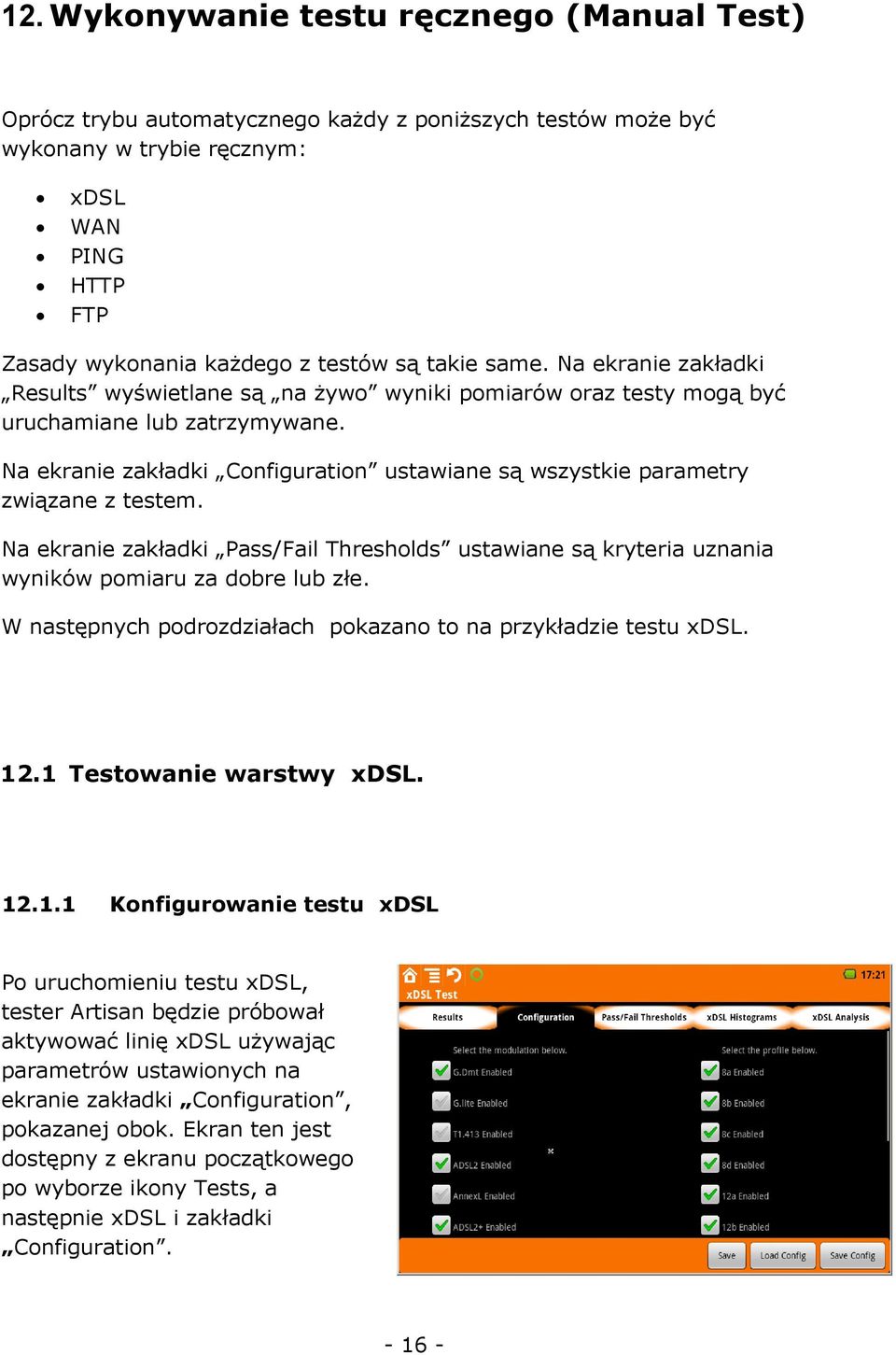

16 12. Wykonywanie testu ręcznego (Manual Test) Oprócz trybu automatycznego każdy z poniższych testów może być wykonany w trybie ręcznym: xdsl WAN PING HTTP FTP Zasady wykonania każdego z testów są takie same. Na ekranie zakładki Results wyświetlane są na żywo wyniki pomiarów oraz testy mogą być uruchamiane lub zatrzymywane. Na ekranie zakładki Configuration ustawiane są wszystkie parametry związane z testem. Na ekranie zakładki Pass/Fail Thresholds ustawiane są kryteria uznania wyników pomiaru za dobre lub złe. W następnych podrozdziałach pokazano to na przykładzie testu xdsl Testowanie warstwy xdsl Konfigurowanie testu xdsl Po uruchomieniu testu xdsl, tester Artisan będzie próbował aktywować linię xdsl używając parametrów ustawionych na ekranie zakładki Configuration, pokazanej obok. Ekran ten jest dostępny z ekranu początkowego po wyborze ikony Tests, a następnie xdsl i zakładki Configuration

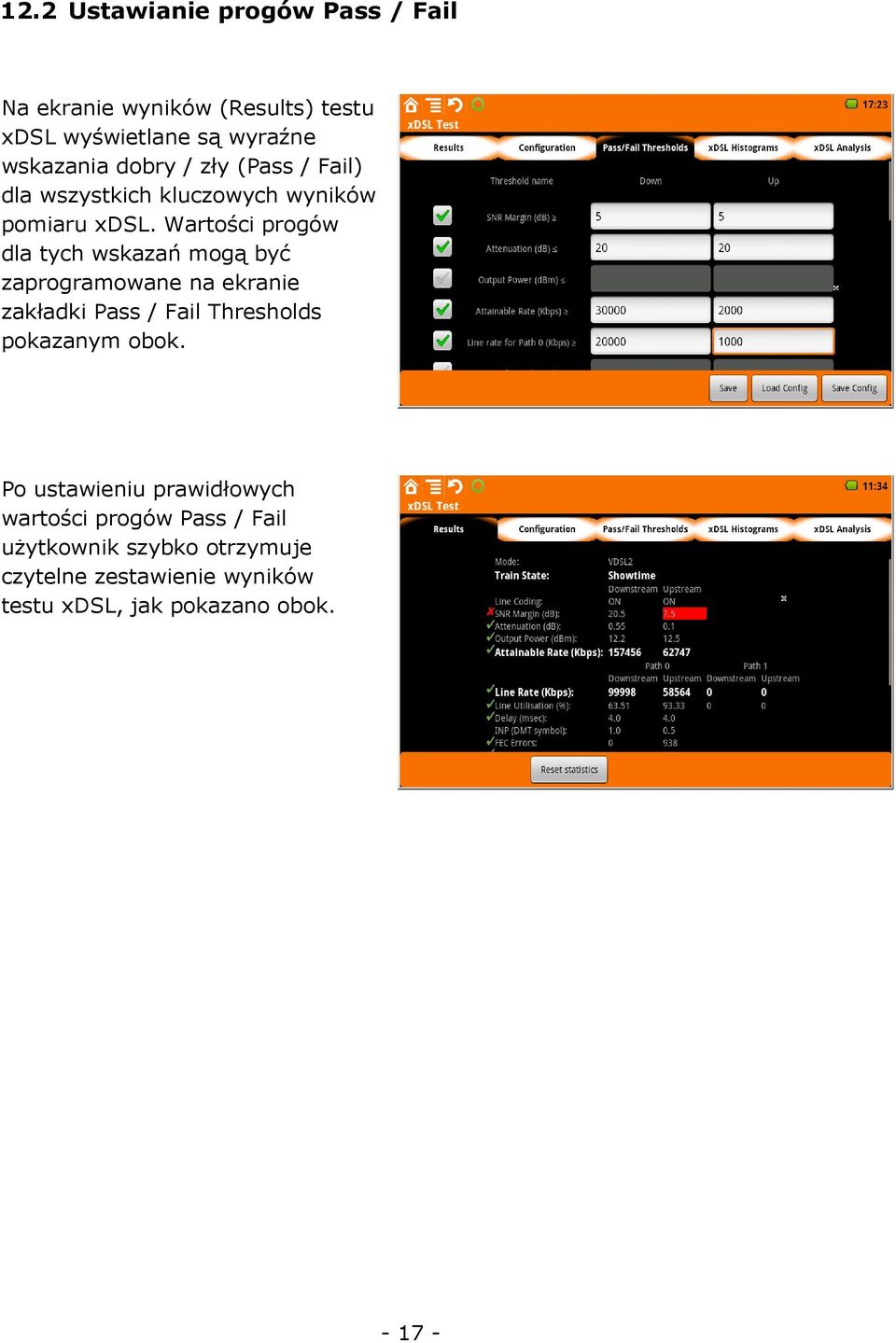

17 12.2 Ustawianie progów Pass / Fail Na ekranie wyników (Results) testu xdsl wyświetlane są wyraźne wskazania dobry / zły (Pass / Fail) dla wszystkich kluczowych wyników pomiaru xdsl. Wartości progów dla tych wskazań mogą być zaprogramowane na ekranie zakładki Pass / Fail Thresholds pokazanym obok. Po ustawieniu prawidłowych wartości progów Pass / Fail użytkownik szybko otrzymuje czytelne zestawienie wyników testu xdsl, jak pokazano obok

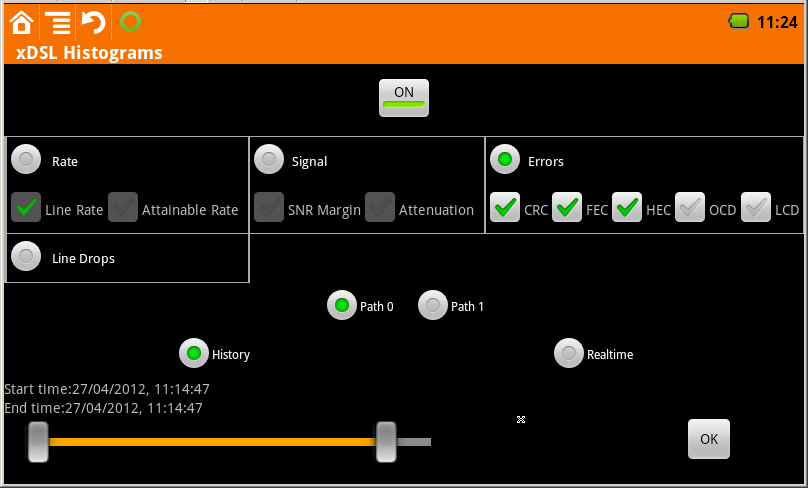

18 13. Zaawansowane funkcje xdsl 13.1 Histogramy W przypadku chęci rozwiązania problemów występujących sporadycznie, przydatną może okazać się funkcja histogram dostępna w testerze Artisan. W postaci histogramów można monitorować następujące parametry: przepustowość łącza (Line Rate), maksymalna przepustowość łącza (Attainable Rate), Line Drops, tłumienność linii (Line Attenuation), SNR, błędy CRC, FEC, HEC, OCD i LCD. Histogram pozwala na śledzenie zmian powyższych parametrów w czasie, pomagając zidentyfikować sporadyczne i trudne do identyfikacji problemy. Po uruchomieniu, funkcja Histogram zapisuje WSZYSTKIE powyższe dane. W celu osiągnięcia przejrzystości użytkownik może wybrać tylko interesujące go parametry. W celu wybrania parametrów, których histogramy chcemy oglądać, wybrać zakładkę xdsl Histograms trybu xdsl Test i kliknąć przycisk Histogram Settings Aby aktywować funkcję Histogram należy kliknąć włącznik tej funkcji. Histogram może pokazywać dane w trybie rzeczywistym lub tylko część historii. Za pomocą suwaka, znajdującego się w lewej, dolnej połowie ekranu, można ustawić odpowiedni zakres czasu. Pozwala to na dokładny ogląd zdarzeń w wybranym okresie

19 13.2 Analiza xdsl W celu dokładniejszej analizy warstwy xdsl, zakładka xdsl umożliwia wyświetlenie następujących wykresów: Noise Analysis (analiza szumów) Bits Per Tone (liczba bitów w kanale) SNR (stosunek sygnału do szumu) Hlog ( Insertion Loss) (tłumienność wtrąceniowa) Należy pamiętać, że aby wyświetlić którykolwiek z wykresów analizy xdsl funkcja Histogram musi być wyłączona. Korzyścią z wykresu analizy szumów (Noise Analysis) jest możliwość sprawdzenia szumów w linii bez czynnej usługi xdsl pod kątem występowania zakłóceń, mogących wpływać na transmisję xdsl, jak pokazano obok. Wykres Bits Per Tone może być wykorzystany do sprawdzenia czy obciążenie bitowe strumieni Upstream i Downstream jest prawidłowe. Wykres może być wykorzystany do identyfikowania ewentualnych zakłóceń w linii. Wykres SNR jest jeszcze jedną metodą sprawdzania występowania ewentualnych problemów w torze szerokopasmowym

20 Wykres Hlog jest wykorzystywany do analizowania tłumienności wtrąceniowej (Insertion Loss) w funkcji częstotliwości. 14. Konfigurowanie testu WAN Przed rozpoczęciem któregokolwiek z testów warstwy IP interfejs WAN musi być aktywny i musi mieć przypisany adres IP. Przed rozpoczęciem aktywacji interfejsu WAN należy go skonfigurować używając do tego prawidłowych parametrów. Przed rozpoczęciem konfiguracji należy wiedzieć, czy: - testowana linia wykorzystuje ATM (Asynchronous Transfer Mode) czy PTM ( Packet Transfer Mode)? W przypadku ATM dodatkowo znać VPI / VCI używane w tej linii. Powyższe ustawienia należy wprowadzić na ekranie zakładki Configuration trybu WAN Test, jak pokazano obok. Po wprowadzeniu opisanych powyżej ustawień, należy określić stosowaną metodę enkapsulacji. Do wyboru są PPPoA, PPPoE lub IPoE. W przypadkach PPPoA i PPPoE, należy podać nazwę użytkownika (Username) i hasło (password)

21 W przypadku linii z enkapsulacją IPoE ( IP protocol over Ethernet) należy podać, czy adres IP powinien być uzyskany automatycznie, czy powinien być użyty adres statyczny. To samo dotyczy ustawień DNS. VLAN Tester Artisan może pracować z siecią VLAN. W przypadku, gdy testowana usługa xdsl wykorzystuje VLAN należy na ekranie zakładki Configuration zaznaczyć opcję VLAN i wprowadzić właściwy VLAN ID Ustawienia domyślnej bramy WAN i DNS W przypadku gdy domyślna brama (default gateway) i DNS mają być stosowane systemowo przez tester Artisan należy zaznaczyć opcję Use the WAN settings above for the system. Zastąpi to ustawienia zaznaczone na ekranie System Setup

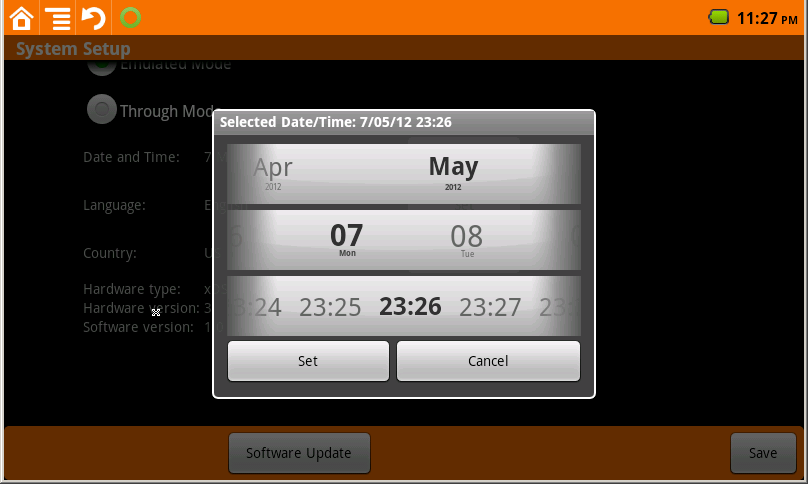

22 15. Konfiguracja systemu (System Setup) Na ekranie System Setup można wpisać następujące ustawienia: The Active Test port (aktywny port pomiarowy): xdsl lub Ethernet. System Network information: IP Address, Netmask, Default Gateway i serwery DNS. Należy pamiętać, że jest możliwe zastąpienie ustawień domyślnej bramy (default gateway) i serwer DNS ustawieniami z konfiguracji interfejsu WAN. Emulation Mode (tryb emulacji) lub Through Mode (tryb przejściowy) W trybie emulacji (Emulation Mode), tester Artisan działa jak urządzenie końcowe, mierząc jednocześnie linię. Tryb emulacji powinien być stosowany do wykonywania systematycznych pomiarów usługi xdsl w linii. W trybie przejściowym (Through Mode), tester Artisan może być użyty do zastąpienia routera abonenta i pracować jak urządzenie przeźroczyste. Tryb ten jest stosowany w przypadkach długotrwałego monitorowania linii, z jednoczesnym świadczeniem usługi dla abonenta poprzez podłączenie jego sieci do portu Ethernet testera. Date (data) i Time (czas) Po kliknięciu przycisków SET dla daty (Date) i czasu (Time) możliwe jest wykorzystanie pokazanego poniżej okna dialogowego do ustawienia prawidłowej daty i czasu. Po ustawieniu prawidłowych wartości należy kliknąć przycisk SAVE w celu zapisania ustawień

23 Language (język) Po kliknięciu przycisku SET w trybie Language możliwy jest wybór języka stosowanego przez tester Artisan. Obecnie dostępny jest wyłącznie język angielski. Country (kraj) Po kliknięciu przycisku SET w trybie Country możliwy jest wybór ustawień regionalnych stosowanego przez tester Artisan. 16. Zdalne sterowanie Tester Artisan ma możliwość rozbudowanego zdalnego sterowania, umożliwiającego podłączenie testera do linii xdsl u abonenta i sterowanie testers z innej lokalizacji za pomocą komputera PC z zainstalowanym zadalnym klientem wykorzystującym protokół VNC. Przykładami takiego oprogramowania są RealVnC i TightVnC. Włączanie zdalnego oprogramowania Na ekranie początkowym (Home) wybrać opcję Productivity Center a następnie ikonę Remote Control. Na ekranie Remote access należy wprowadzić numer portu TCP (zazwyczaj 5901) i kliknąć przycisk START. Po uruchomieniu zdalnego sterowania na ekranie wyświetlone zostaną adresy IP, które mogą być użyte do połączenia z testerem. Uruchomić aplikację VNC na komputerze PC. Wprowadzić adres IP i numer portu wyświetlone na ekranie Remote access testera. Na ekranie komputera PC powinien pojawić się ekran testera Artisan

24 17. Aktualizacja oprogramowania Aktualizacja oprogramowania jest wykonywana z użyciem pamięci USB (USB memory stick). W pamięci tej musi być zapisane nowe oprogramowanie. Aby je wgrać do testera, należy: 1. Włożyć pamięć z nowym oprogramowaniem do portu USB testera. 2. Otworzyć ekran System Setup testera 3. Kliknąć przycisk Software Update Na ekranie ukaże się krótki komunikat o znalezieniu oprogramowania w pamięci USB, a następnie wiadomość o wgrywaniu tego oprogramowania rebooting

25 18. Wymiana akumulatora Tester Artisan firmy Vonaq jest dostarczany z zamontowanym wewnątrz polimerowo- litowym akumulatorem, który jest ładowany bez konieczności jego wymontowania. W trakcie normalnych prac nie ma konieczności dostępu do akumulatora. Etapy wymiany akumulatora Akumulator jest dostępny od spodu testera. Jak pokazano na rysunku, akumulator jest dostępny po odkręceniu pokrywy pojemnika akumulatora. Po zdjęciu pokrywy należy wyjąć akumulator, a następnie odłączyć przewody zasilające. Włożenie nowego akumulatora następuje w odwrotnej kolejności

26 19. Parametry techniczne Wyświetlacz Kolorowy 7 ekran dotykowy 800 x 480 WVGA Chipset Broadcom BCM 6368 Dane ADSL/2/2+ i VDSL2 Obsługuje: ANSI T1.413 ADSL G.dmt ITU G ADSL G.lite G ADSL2 G ADSL2+G Annex A/B ( opcja hardware), L i M (opcja) VDSL2 ITU-T G profile: 8a, 8b, 8c, 8d, 12a, 12b,17a & 30a (opcja) ITU-T G992.5 INP Amendment 3 Pomiary xdsl Przepływność (Line Rate) Przepustowość (max. Attainable Rate) Wykorzystanie linii (Line Utilisation) % Line Drops Margines SNR (SNR Margin) Tłumienność linii (Line Attenuation) Opóźnienie (ms) (Delay ( msec) ) INP ( DMT Symbol) Błędy FEC Błędy HEC Błędy CRC Błędy LOS, LOF, Histogramy dla: - Przepływności (Line Rate) - Przepustowości (Max Attainable Rate) - Marginesu SNR (SNR Margin) - Tłumienności (Attenuation) - liczników błędów CRC, FEC,HEC,OCD,LCD - Testy sieci HTTP (HTTP Web Test) - Testy FTP (FTPTest) Interfejsy fizyczne 10 / 100 Ethernet, RJ45 ADSL / V208DSL, RJ11 USB Memory Interface Konfiguracje pomiarów Ponad 100 Raporty 1000 raportów automatycznie zapisywanych w pamięci po zakończeniu testu. Format: pdf lub XML Analiza graficzna xdsl Bits Per Tone SNR Margin Per tone HLOG ( tłumienność wtrąceniowa)) QLN (analiza zakłóceń) Enkapsulacja protokołów RFC2684 (IPoA i IPoE) RFC1577 CLASSIC IP over ATM (CLIP) RFC2364 (PPPoA) RFC2516 (PPPoE) VLAN Dekoder PPPoE Dekodowanie protokołu PPPoE usługi WAN Aktywacja ze wskazaniami Pass / Fail Testy warstwy IP Test PING IP i nazwa DNS Testowanie: Lokalizacji odległej Bramy Serwerów DNS Testy HTTP: Adres IP lub nazwa DNS Określenie szybkości ściągania Wyświetlenie strony WEB Test FTP Określenie szybkości ściągania Skrypt automatycznego testu zawiera: Aktywację usługi xdsl Aktywację usługi WAN Test PING Test HTTP Test FTP

27 Zasilanie Akumulator litowo-polimerowy, 34 W/H, 7,2V Wymiary 157mm x 208mm x 54mm Masa Standardowe wyposażenie - płyta CD z instrukcją obsługi - miękki futerał - zasilacz - przewód zasilający do zapalniczki samochodowej - przewód xdsl z wtykami RJ11 - przewód Ethernetowy z wtykami RJ45 1,2 kg Temperatury Praca: Przechowywanie 0 O C 45 O C -10 O C 60 O C Wyposażenie dodatkowe - przeszukiwarka internetowa - histogramy - opcja ADSL - opcja VDSL - centrum produktywności - zdalne sterowanie Informacja o pozbywaniu się urządzeń elektrycznych i elektronicznych Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać od władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych
