1 Projektowanie mostów w technologii BIM Andrzej Samsonowicz Technical Specialist AEC, Autodesk Tomasz Fudala Technical Marketing Manager for Structure, Autodesk 2016 Autodesk

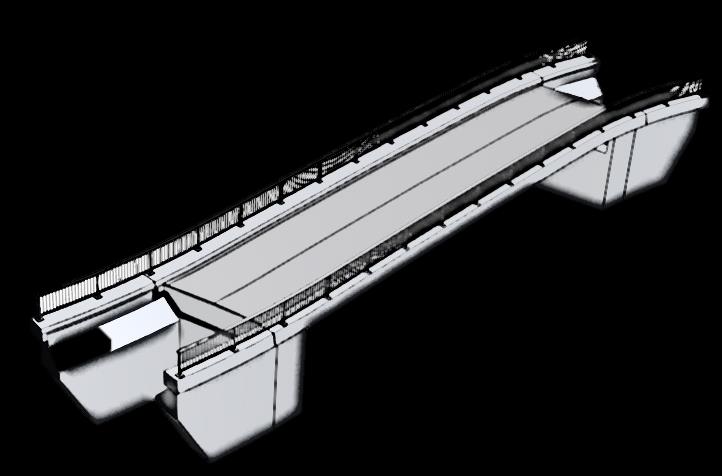

2 Modelowanie mostów Części składowe mostów Nawierzchnia Konstrukcja nośna Ściana oporowa Przyczółek Belka krawędziowa Fundamenty Superstructure Substructure

3 Modelowanie mostów Dlaczego Revit? Revit zaczyna być postrzegany jako efektywne narzędzie również przez inżynierów infrastrukturalnych Parametryczność Działanie na obiektach BIM z naciskiem na I, czyli informację Możliwość zbrojenia w 3D, jego przedmiarowania i szukania kolizji

4 Nowadays bridges in Germany won t be designed due to economic aspects but due to the alignment... SSF do Brasil Flyover Viaduto São Paulo, Brasil

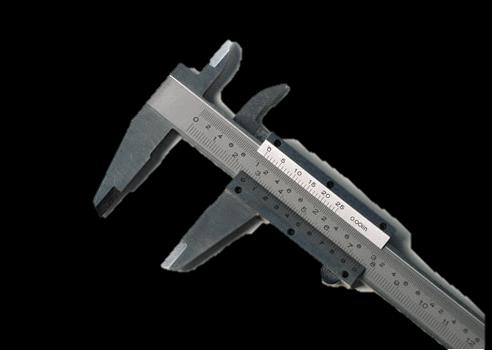

5 Modelowanie mostów Główne wyzwania Skomplikowana geometria +Z Falsch Krzywoliniowa oś mostów Zmienny profil Nachylenie wzdłużne Zmienne nachylenie poprzeczne Skośna konstrukcja nośna Zmienne dolne krawędzie. ± 1mm. Richtig

6 Modelowanie mostów Główne wyzwania var var var var var var

7 Modelowanie mostów Rozwiązanie

8 Modelowanie mostów Dynamo Programowanie wizualne Pełna integracja z aplikacją Revit Nie wymaga doświadczenia w programowniu Generowanie geometrii, która tworzona konwencjonalnymi metodami byłaby... Bardzo czasochłonna... Niewykonalna Open source

9 Bridge modeling Dynamo

10 Modelowanie mostów Dynamo Biblioteka węzłów Drucik Wejście Wyjście Natychmiastowy wynik Węzły

11 Modelowanie mostów Węzły spersonalizowane VS.

12 Modelowanie mostów Projekt koncepcyjny Dzięki pełnej parametryczności można szybko analizować różne opcje projektowe

13 Modelowanie mostów Detal projektu Finalna, precyzyjna geomeria wygnerowana przez Dynamo w Revicie, gdzie powstają rysunki technicze

14 Modelowanie mostów Praca przygotowawcza Plik Excel zawierający punkty opisujące współrzędne osi mostu, zmienne profilu, itp.

15 Modelowane mostów Schemat tworzenia geometrii

16 Modelowane mostów Tworzenie geometrii

17 Modelowanie mostów Przykłady

18 Modelowanie mostów BIM workflow

19 Concrete Bridges Detailing

20 Parametric reinforcement modelling Rebar settings Rebar modelling Rebar annotation Documentation

21 Modelling of Concrete Reinforcement Autodesk Revit Set up templates Add shape images for rebar shape families Reinforcement settings Rounding Rebar presentation Tag abbreviations Numbering

22 Modelling of Concrete Reinforcement Autodesk Revit Rebar definition Use any plan, section, or elevation view to place rebar Rebar Shape Browser Sketch rebar

23 Modelling of Concrete Reinforcement Autodesk Revit Rebar constraints Place rebar more precisely Constraint to faces In-canvas tool

24 Modelling of Concrete Reinforcement Autodesk Revit Rebar sets Options Fixed number Maximum spacing Number with spacing Minimum clear spacing Multi-rebar annotation Types Regular set Varying rebar set

25 Modelling of Concrete Reinforcement Autodesk Revit Reinforcement tools for planar elements Area Reinforcement Path Reinforcement Fabric Area Fabric Sheet

26 Modelling of Concrete Reinforcement Autodesk Revit Reinforcement connectors Define rebar connections requirements Comprehensive and detailed model Symbolic representations for rebar accessories Coupler numbering

27 Rebar Bending Schedules Autodesk Revit Rebar schedules Grouping, sorting, filtering rebar Grouping rebar by host Rebar shapes included

28 Modelling Reinforcement in Bridge Piers Autodesk Revit

29 Annotating Concrete Reinforcement Autodesk Revit

30 Modelling of Concrete Reinforcement Autodesk Revit

31 Rebar Bending Schedules Autodesk Revit

32 Complex Reinforcement modelling with Sofistik Autodesk Revit & Sofistik Reinforcement Detailing

33 Computational Rebar modelling Base set of transversal reinforcement Read rebar geometry Distribute along linear element Documentation

34 Computational Rebar modelling Autodesk Revit & Dynamo

35 Computational reinforcement modelling - alternative Rebar Configuration Rebar Outlines Generate Rebar Rebar Detailing

36

37 Computational Rebar modelling Autodesk Revit & Dynamo

38

39
