POMYSŁY NABIERAJĄ KSZTAŁTU WEJDŹ DO ŚRODOWISKA PROFESJONALNEGO DRUKU 3D

Transkrypt

1 POMYSŁY NABIERAJĄ KSZTAŁTU WEJDŹ DO ŚRODOWISKA PROFESJONALNEGO DRUKU 3D

2

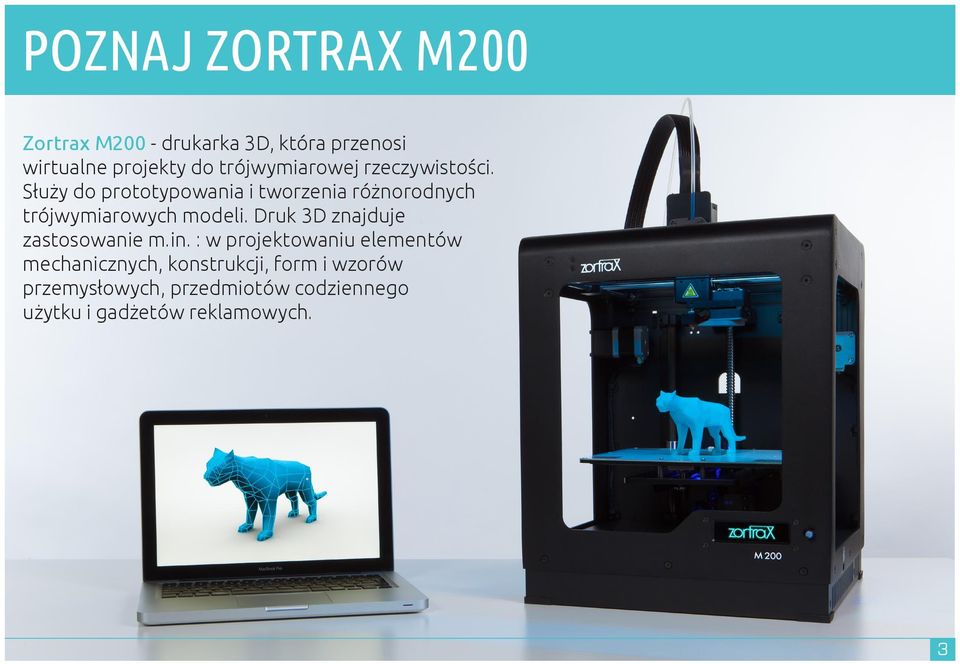

3 POZNAJ ZORTRAX M200 Zortrax M200 - drukarka 3D, która przenosi wirtualne projekty do trójwymiarowej rzeczywistości. Służy do prototypowania i tworzenia różnorodnych trójwymiarowych modeli. Druk 3D znajduje zastosowanie m.in. : w projektowaniu elementów mechanicznych, konstrukcji, form i wzorów przemysłowych, przedmiotów codziennego użytku i gadżetów reklamowych. 3

4 ŚRODOWISKO DRUKARKI M200 DRUKARKA 3D M200 DEDYKOWANE FILAMENTY OPROGRAMOWANIE Z-SUITE WSPARCIE TECHNICZNE 4

5 JAK DZIAŁA ZORTRAX M200 Przygotowanie modelu Pracę nad modelem można rozpocząć w dowolnym programie do tworzenia grafiki 3D generującym pliki.stl. Kolejnym krokiem jest eksport utworzonego pliku CAD do formatu.stl. Oprogramowanie Z-Suite Z-Suite jest aplikacją, która przygotowuje modele 3D do wydruku. Pozwala na dostosowanie rzeczywistych parametrów modelu takich jak - rozmiar, grubość warstw czy generowanie materiału podporowego (supportu). Transfer modelu Montowanie filamentu Następnym krokiem jest zamontowanie filamentu. Rozpoczęcie drukowania Drukowanie rozpoczyna się po wybraniu modelu z karty SD umieszczonej w czytniku. Menu drukarki i katalog plików pokazują się na wyświetlaczu, który obsługiwany jest za pomocą pokrętła. Po wybraniu pliku i wciśnięciu pokrętła rozpoczyna się drukowanie. Z-Suite przygotowuje model generując projekt i zapisując go w formacie z-code, gotowym do wydruku w drukarce M200. Aby wyeksportować model do drukarki wystarczy zapisać wygenerowany w Z-Suite plik z-code na karcie pamięci SD i wprowadzić ją do czytnika w drukarce. W ofercie dostępne są dedykowane filamenty w wielu kolorach takie jak Z-ABS i Z-ULTRAT. Wkrótce w sprzedaży dostępne będą nowe rodzaje filamentów o odmiennych właściwościach. 5

6 CECHY M200 Zintegrowane środowisko druku > Technologia Layer Plastic Deposition wykorzystuje materiały o różnych właściwościach fizycznych > Dedykowany filament Z-ABS gwarantujący wysoką jakość wydruków > Oprogramowanie Z-Suite, współpracujące z większością aplikacji do modelowania CAD Szeroka gama materiałów > Wiele kolorów dedykowanych filamentów Z-filaments i niskie koszty druku > Z-ABS i Z-ULTRAT - materiały idealne do malowania, wygładzania i obróbki > Zastosowanie różnorodnych, dedykowanych materiałów, wkrótce w sprzedaży: > Z-PCABS, Z-NYLON, Z-FLEX, Z-GLASS, Z-ALU Dedykowane oprogramowanie > Intuicyjny interfejs, umożliwiający importowanie plików w formacie.stl > Możliwość drukowania offline dzięki wbudowanemu w drukarce czytnikowi kart SD > Oprogramowanie kompatybilne z systemami Windows oraz Mac OS X Użyteczne parametry techniczne > Duża przestrzeń robocza o wymiarach 200 x 200 x 185 mm > Możliwość druku w szerokim zakresie rozdzielczości > Zaawansowana technologicznie, perforowana platforma robocza z systemem > automatycznych punktów kalibracyjnych ZORTRAX M200 6

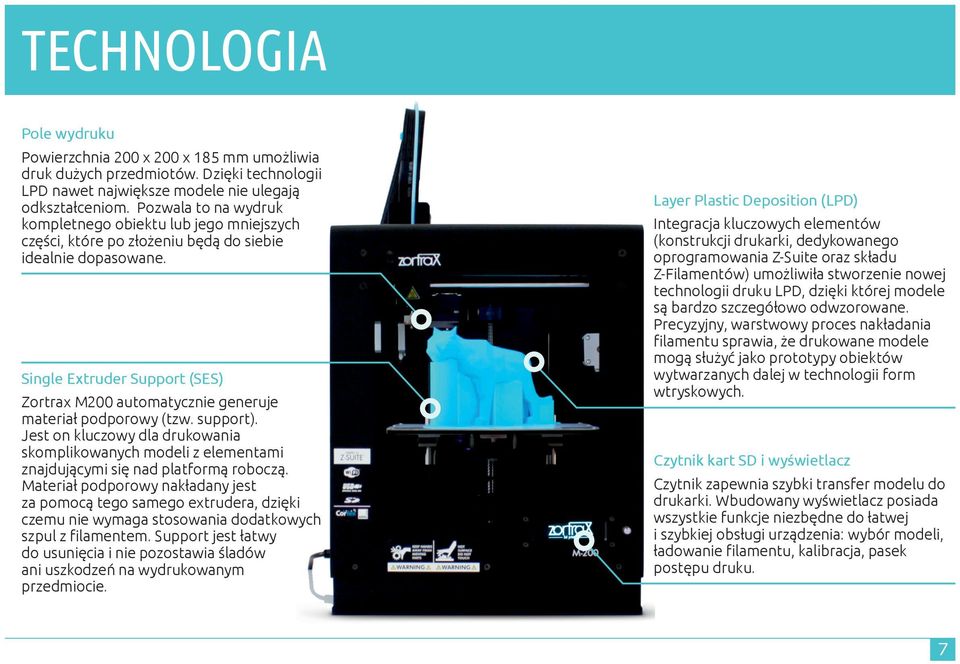

7 TECHNOLOGIA Pole wydruku Powierzchnia 200 x 200 x 185 mm umożliwia druk dużych przedmiotów. Dzięki technologii LPD nawet największe modele nie ulegają odkształceniom. Pozwala to na wydruk kompletnego obiektu lub jego mniejszych części, które po złożeniu będą do siebie idealnie dopasowane. Single Extruder Support (SES) Zortrax M200 automatycznie generuje materiał podporowy (tzw. support). Jest on kluczowy dla drukowania skomplikowanych modeli z elementami znajdującymi się nad platformą roboczą. Materiał podporowy nakładany jest za pomocą tego samego extrudera, dzięki czemu nie wymaga stosowania dodatkowych szpul z filamentem. Support jest łatwy do usunięcia i nie pozostawia śladów ani uszkodzeń na wydrukowanym przedmiocie. Layer Plastic Deposition (LPD) Integracja kluczowych elementów (konstrukcji drukarki, dedykowanego oprogramowania Z-Suite oraz składu Z-Filamentów) umożliwiła stworzenie nowej technologii druku LPD, dzięki której modele są bardzo szczegółowo odwzorowane. Precyzyjny, warstwowy proces nakładania filamentu sprawia, że drukowane modele mogą służyć jako prototypy obiektów wytwarzanych dalej w technologii form wtryskowych. Czytnik kart SD i wyświetlacz Czytnik zapewnia szybki transfer modelu do drukarki. Wbudowany wyświetlacz posiada wszystkie funkcje niezbędne do łatwej i szybkiej obsługi urządzenia: wybór modeli, ładowanie filamentu, kalibracja, pasek postępu druku. 7

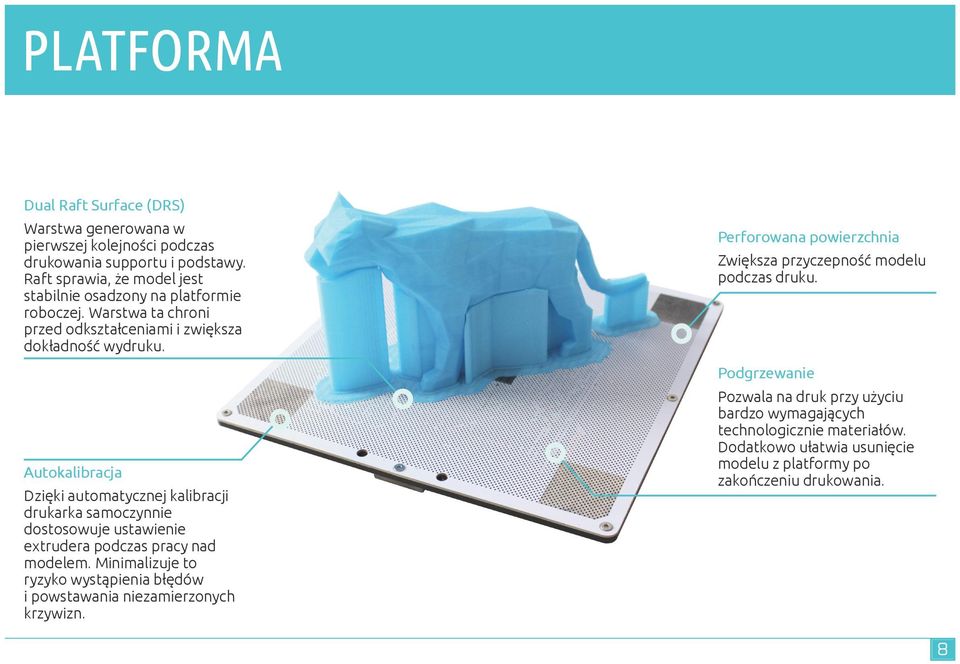

8 PLATFORMA Dual Raft Surface (DRS) Warstwa generowana w pierwszej kolejności podczas drukowania supportu i podstawy. Raft sprawia, że model jest stabilnie osadzony na platformie roboczej. Warstwa ta chroni przed odkształceniami i zwiększa dokładność wydruku. Autokalibracja Dzięki automatycznej kalibracji drukarka samoczynnie dostosowuje ustawienie extrudera podczas pracy nad modelem. Minimalizuje to ryzyko wystąpienia błędów i powstawania niezamierzonych krzywizn. Perforowana powierzchnia Zwiększa przyczepność modelu podczas druku. Podgrzewanie Pozwala na druk przy użyciu bardzo wymagających technologicznie materiałów. Dodatkowo ułatwia usunięcie modelu z platformy po zakończeniu drukowania. 8

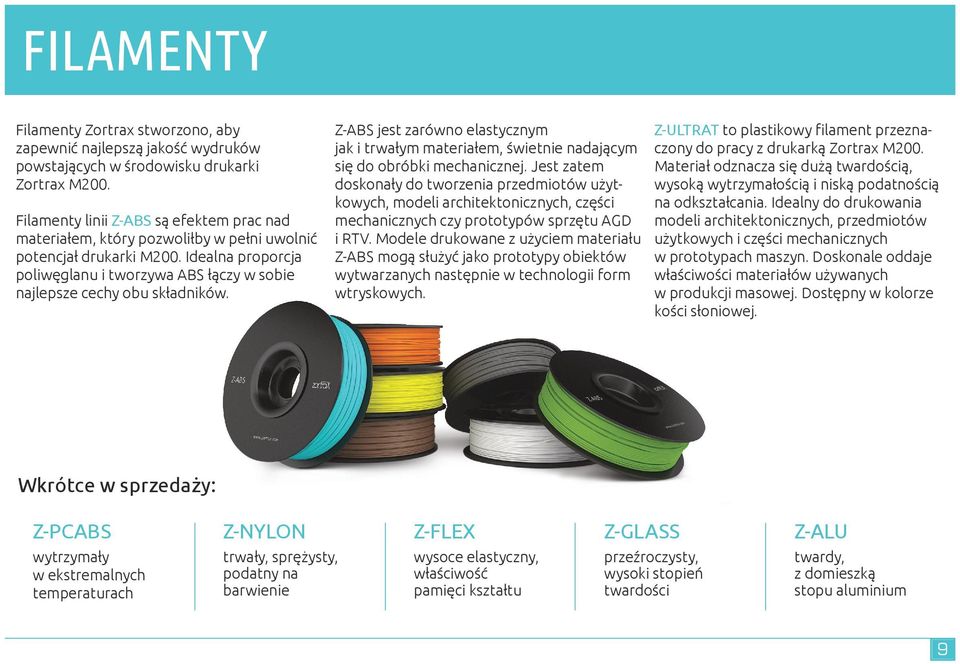

9 FILAMENTY Filamenty Zortrax stworzono, aby zapewnić najlepszą jakość wydruków powstających w środowisku drukarki Zortrax M200. Filamenty linii Z-ABS są efektem prac nad materiałem, który pozwoliłby w pełni uwolnić potencjał drukarki M200. Idealna proporcja poliwęglanu i tworzywa ABS łączy w sobie najlepsze cechy obu składników. Z-ABS jest zarówno elastycznym jak i trwałym materiałem, świetnie nadającym się do obróbki mechanicznej. Jest zatem doskonały do tworzenia przedmiotów użytkowych, modeli architektonicznych, części mechanicznych czy prototypów sprzętu AGD i RTV. Modele drukowane z użyciem materiału Z-ABS mogą służyć jako prototypy obiektów wytwarzanych następnie w technologii form wtryskowych. Z-ULTRAT to plastikowy filament przeznaczony do pracy z drukarką Zortrax M200. Materiał odznacza się dużą twardością, wysoką wytrzymałością i niską podatnością na odkształcania. Idealny do drukowania modeli architektonicznych, przedmiotów użytkowych i części mechanicznych w prototypach maszyn. Doskonale oddaje właściwości materiałów używanych w produkcji masowej. Dostępny w kolorze kości słoniowej. Wkrótce w sprzedaży: Z-PCABS Z-NYLON Z-FLEX Z-GLASS Z-ALU wytrzymały w ekstremalnych temperaturach trwały, sprężysty, podatny na barwienie wysoce elastyczny, właściwość pamięci kształtu przeźroczysty, wysoki stopień twardości twardy, z domieszką stopu aluminium 9

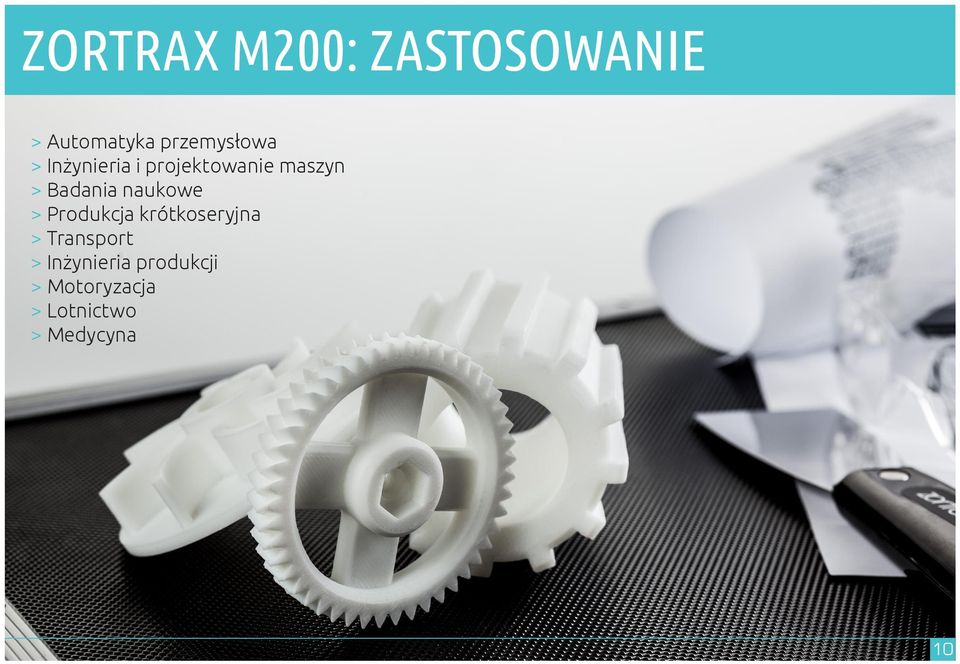

10 ZORTRAX M200: ZASTOSOWANIE > Automatyka przemysłowa > Inżynieria i projektowanie maszyn > Badania naukowe > Produkcja krótkoseryjna > Transport > Inżynieria produkcji > Motoryzacja > Lotnictwo > Medycyna 10

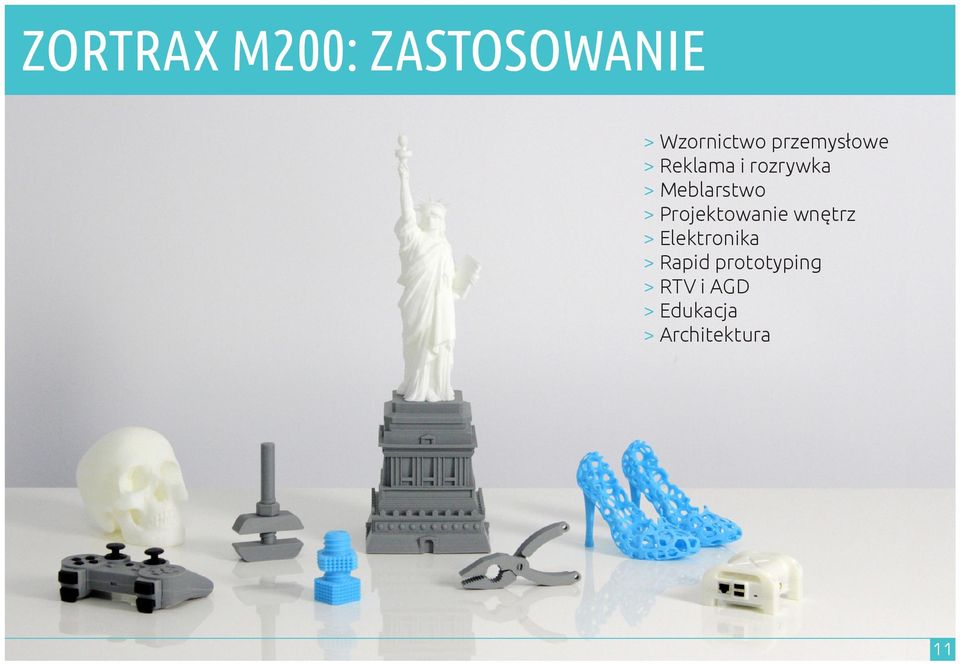

11 ZORTRAX M200: ZASTOSOWANIE > Wzornictwo przemysłowe > Reklama i rozrywka > Meblarstwo > Projektowanie wnętrz > Elektronika > Rapid prototyping > RTV i AGD > Edukacja > Architektura 11

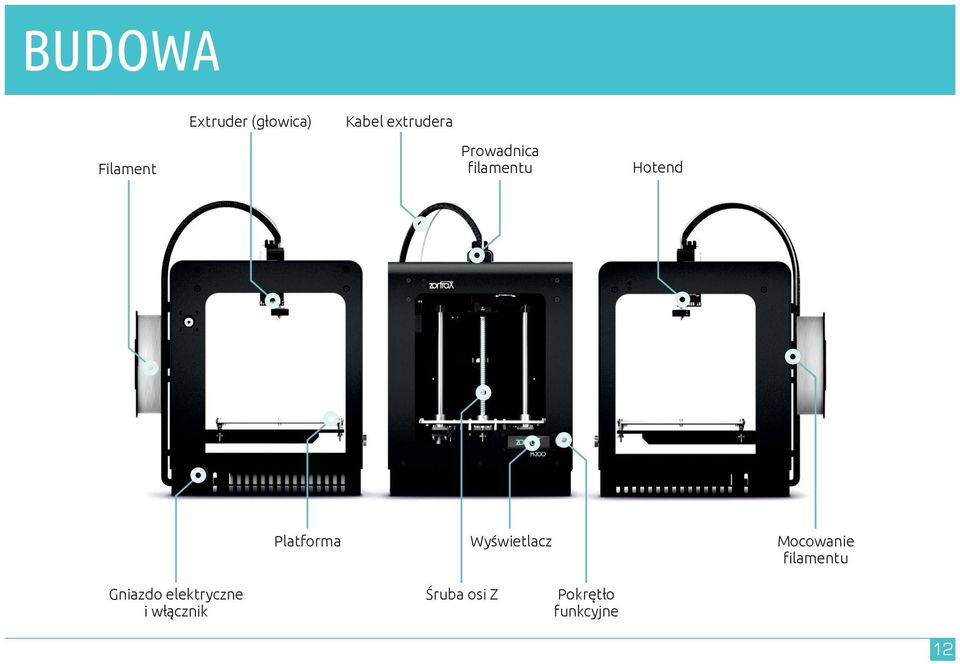

12 BUDOWA Extruder (głowica) Kabel extrudera Filament Prowadnica filamentu Hotend Platforma Wyświetlacz Mocowanie filamentu Gniazdo elektryczne i włącznik Śruba osi Z Pokrętło funkcyjne 12

13 ZAWARTOŚĆ ZESTAWU Drukarka 3D Zortrax M200 Uchwyt do szpuli z filamentem Prowadnica filamentu Szpula filamentu Platforma Kabel zasilający Karta SD i Czytnik SD Z-Suite* i Quick Start Guide Rękawiczki ochronne Nóż i skalpel Klucze imbusowe Klucz i igła do dyszy Obcęgi Szpachelka i pęseta Smar serwisowy Okulary ochronne * online 13

14 SPECYFIKACJA WYMIARY FIZYCZNE DRUKOWANIE Bez szpuli 345 x 360 x 430 mm Technologia druku LPD - Layer Plastic Deposition Ze szpulą 345 x 430 x 430 mm Obszar roboczy 200 x 200 x 185 mm Wymiary pudełka 460 x 470 x 570 mm Ustawienia rozdzielczości warstw Zaawansowane: mikronów* Waga 13.5 kg Standardowe: mikronów Waga całej przesyłki 18 kg Grubość ścian Minimalna: 400 mikronów TEMPERATURA Optymalna: 800+ mikronów Temperatura otoczenia C Rozdzielczość punktowa wydruku 400+ mikronów Temperatura przechowywania 0-35 C Średnica filamentu 1.75 mm ELEKTRONIKA Typ filamentu Z-Filaments Gniazdo AC V ~ 2 A, Hz Wymiar dyszy 0.4 mm Wymagania dotyczące zasilania 24 V 11 A Dokładność pojedynczego kroku 1.5 mikrona Zużycie energii ~ 190W Dokładność pozycjonowania osi X/Y 1.5 mikrona Zdolność przyłączeniowa Wi-Fi*, karta SD [w zestawie] Dokładność pojedynczego kroku osi Z 1.25 mikrona OPROGRAMOWANIE Maksymalna temperatura extrudera 360 C Pakiet oprogramowania Z-Suite Maks. temp. podgrzewanej platformy 110 C Typ plików.stl Obsługiwane systemy operacyjne Mac OS X / Windows XP, Windows Vista, Windows 7, Windows 8 * w przyszłej aktualizacji 14

15

16 KONTAKT Zortrax Sp. z o.o. ul. Wyszyńskiego 1/ Olsztyn, Polska Biuro: office@zortrax.com Dział sprzedaży: sales@zortrax.com Wsparcie techniczne: support@zortrax.com
