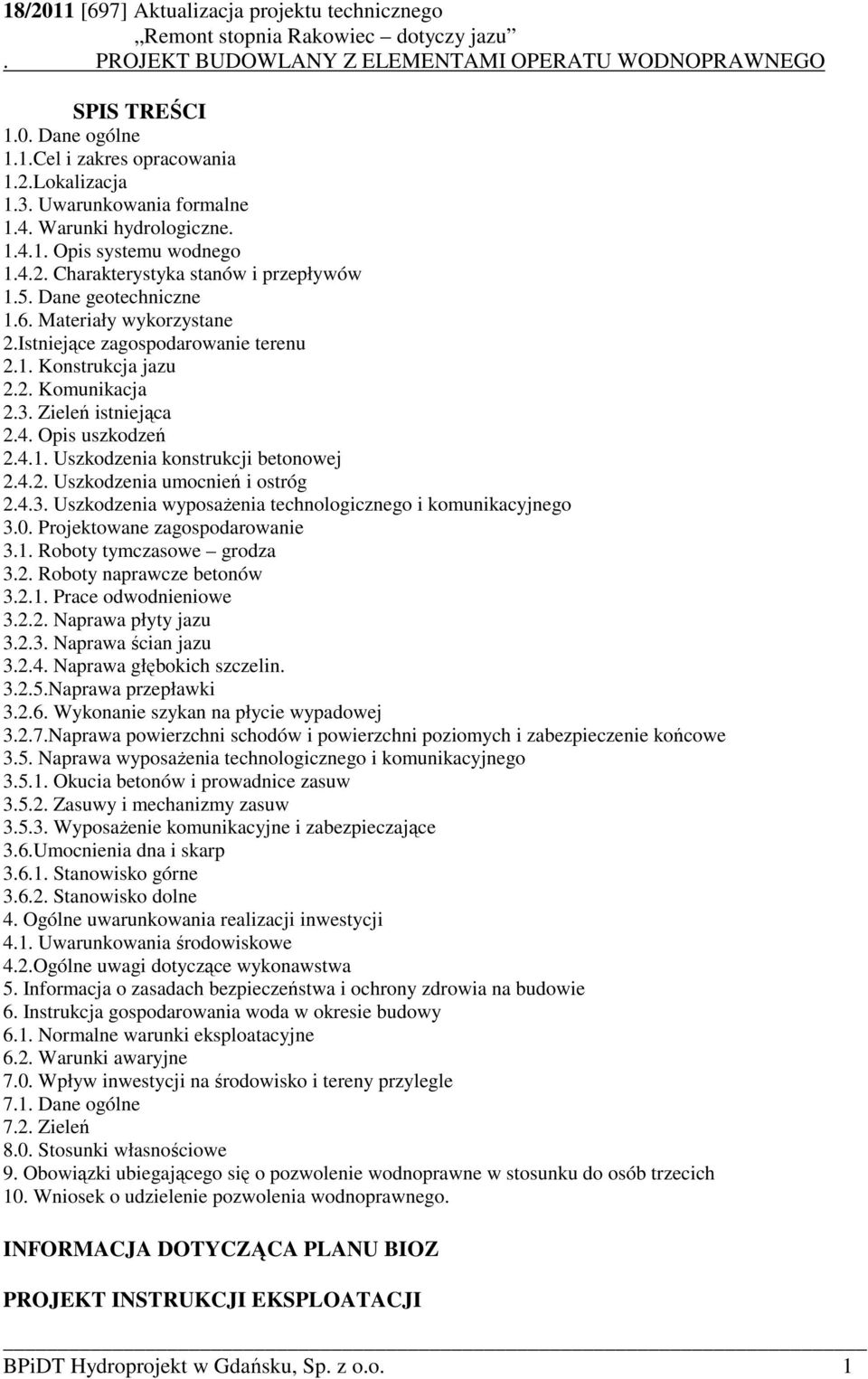

1 SPIS TREŚCI 1.0. Dane ogólne 1.1.Cel i zakres opracowania 1.2.Lokalizacja 1.3. Uwarunkowania formalne 1.4. Warunki hydrologiczne Opis systemu wodnego Charakterystyka stanów i przepływów 1.5. Dane geotechniczne 1.6. Materiały wykorzystane 2.Istniejące zagospodarowanie terenu 2.1. Konstrukcja jazu 2.2. Komunikacja 2.3. Zieleń istniejąca 2.4. Opis uszkodzeń Uszkodzenia konstrukcji betonowej Uszkodzenia umocnień i ostróg Uszkodzenia wyposaŝenia technologicznego i komunikacyjnego 3.0. Projektowane zagospodarowanie 3.1. Roboty tymczasowe grodza 3.2. Roboty naprawcze betonów Prace odwodnieniowe Naprawa płyty jazu Naprawa ścian jazu Naprawa głębokich szczelin Naprawa przepławki Wykonanie szykan na płycie wypadowej Naprawa powierzchni schodów i powierzchni poziomych i zabezpieczenie końcowe 3.5. Naprawa wyposaŝenia technologicznego i komunikacyjnego Okucia betonów i prowadnice zasuw Zasuwy i mechanizmy zasuw WyposaŜenie komunikacyjne i zabezpieczające 3.6.Umocnienia dna i skarp Stanowisko górne Stanowisko dolne 4. Ogólne uwarunkowania realizacji inwestycji 4.1. Uwarunkowania środowiskowe 4.2.Ogólne uwagi dotyczące wykonawstwa 5. Informacja o zasadach bezpieczeństwa i ochrony zdrowia na budowie 6. Instrukcja gospodarowania woda w okresie budowy 6.1. Normalne warunki eksploatacyjne 6.2. Warunki awaryjne 7.0. Wpływ inwestycji na środowisko i tereny przylegle 7.1. Dane ogólne 7.2. Zieleń 8.0. Stosunki własnościowe 9. Obowiązki ubiegającego się o pozwolenie wodnoprawne w stosunku do osób trzecich 10. Wniosek o udzielenie pozwolenia wodnoprawnego. INFORMACJA DOTYCZĄCA PLANU BIOZ PROJEKT INSTRUKCJI EKSPLOATACJI BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 1

2 ZAŁĄCZNIKI Z1. Decyzja o udzieleniu pozwolenia wodnoprawnego na szczególne korzystanie z wody rzeki Nogat na stopniach rzeki Nogat z dnia r nr OŚ-VI-6210/68/97 wydana przez Urząd Wojewódzki w Elblągu na rzecz Regionalnego Zarządu Gospodarki Wodnej w Gdańsku. Z2. Postanowienie Urzędu Wojewódzkiego w Elblągu sprostowujące w.w. decyzję wodnoprawną z dnia r nr OŚ-VI-6210/68/97 Z3. Postanowienie Starostwa Powiatowego w Malborku sprostowujące w.w. decyzję wodnoprawną z dnia r nr OŚ-6223-P-2/01 Z4. Decyzja o udzieleniu pozwolenia wodnoprawnego na korzystanie z wody rzeki Nogat na stopniu wodnym Rakowiec do celów energetycznych z dnia r nr OŚ-VI /3/10-5 wydana przez Starostwo Powiatowe w Malborku na rzecz ENERGA Elektrownie Straszyn Sp. z o.o. z siedzibą w Straszynie. Z5. Wypisy z ewidencji gruntów + mapa ewidencyjna Z6. Atest nurkowy Z7. Postanowienie o braku konieczności przeprowadzenia oceny oddziaływania przedsięwzięcia na środowisko z dnia nr RG-III-7332/7/h/2011 wydana przez Wójta Gminy Malbork RYSUNKI 1.Plan zagospodarowania terenu1: Przekroje jazu. Rzut poziomy 2.2. Przekroje jazu. Przekroje podłuŝne Przekroje jazu. Przekrój poprzeczny 3.1. Konstrukcje betonowe. Schemat remontu ścian i płyty dennej 3.2. Konstrukcje betonowe. Naprawa skrzydełka prawego od WD Konstrukcje betonowe. Remont płyty nad przepławką 3.4. Konstrukcje betonowe. Konstrukcja szykan WyposaŜenie technologiczne. Ścianka działowa i okucie przepławki WyposaŜenie technologiczne. Barierki 4.3. WyposaŜenie technologiczne. Schemat montaŝowy zasuw WyposaŜenie technologiczne. Uszczelnienie zasuw Grodza. Plan sytuacyjno-wysokościowy 1: Grodza górna. Technologia Grodza górna. Szczegóły konstrukcyjne 5.4. Grodza dolna. Technologia. Zabudowa wyboju Grodza dolna. Szczegóły konstrukcyjne Grodza. Przekrój przez zaporę 6.1. Przekroje. Lokalizacja 6.2. Przekroje. Stanowisko górne 6.3. Przekroje Stanowisko dolne BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 2

3 UZGODNIENIA 1. ENERGA HYDRO Sp. z o.o. Straszyn z dnia r. 2. ENERGA OPERATOR S.A. Oddział w Elblągu. Rejon Dystrybucji w Malborku nr 292/11 z dnia r (plus załącznik mapowy) 3. Przedsiębiorstwo Wodociągów i Kanalizacji w Malborku Sp. z o.o. nr 2239 z dnia r (plus załącznik mapowy) 4. Agencja Nieruchomości Rolnych, Oddział Terenowy w Gdańsku z siedzibą w Pruszczu Gdańskim nr GD.SGZ DG z dnia Okręg Polskiego Związku Wędkarskiego w Elblągu nr OW/40/11 z dnia r 6. Rzeczoznawca BiHP nr 455/2011 z dnia r BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 3

4 1.0. Dane ogólne Niniejsze opracowanie stanowi aktualizację projektu budowlanego, z elementami operatu wodnoprawnego i wykonane zostało na podstawie umowy nr 18/2011 z dnia r pomiędzy Regionalnym Zarządem Gospodarki Wodnej w Gdańsku, ul. Fr Rogaczewskiego 9/19, Gdańsk jako Zamawiającym, a Biurem Projektów i Doradztwa Technicznego Hydroprojekt w Gdańsku sp. z o.o., ul. Wassowskiego 12, Gdańsk Pierwotny projekt obejmował następujące elementy stopnia śluzę, jaz i zaporę. Nie obejmował elektrowni. Obecna aktualizacja ogranicza się do remontu jazu, 1.1. Cel i zakres opracowania Celem inwestycji jest doprowadzenie istniejącego jazu do pełnej sprawności technicznej oraz bezpieczeństwa uŝytkowania. W zakres robót wchodzi: - wykonanie grodzy z grodzic stalowych na stanowisku górnym i dolnym jazu - odwodnienie przestrzeni pomiędzy ściankami - naprawa betonów przyczółków, filara oraz płyty dennej: rozbiórka na grubość ok. 15 cm ściany i 30 cm płyta denna, dozbrojenie i odtworzenie w pierwotnych gabarytach - wykonanie na płycie dennej od strony wody dolnej elementów do rozpraszania energii wody w postaci 2 rzędów zębów (szykan) - naprawa betonów przepławki zlokalizowanej w lewym przyczółku jazu - konserwacja elementów wyposaŝenia technologicznego o oczyszczenie oraz konserwacja krat nad przepławka (cynkowanie, malowanie) o oczyszczenie oraz konserwacja zasuw (cynkowanie, malowanie) z wymianą uszczelnień poziomych i pionowych oraz łańcuchów i lin zawiesia o oczyszczenie oraz konserwacja konstrukcji nośnej zasuw oraz konstrukcji nośnej kładki komunikacyjnej i roboczej (cynkowanie, malowanie) - wymiana elementów wyposaŝenie komunikacyjnego (barierki, drewniany pokład pomostu) - uzupełnienie umocnień dennych na stanowisku górnym i dolnym stopnia - ubezpieczenie główki ostrogi pomiędzy jazem a elektrownią od strony wody górnej - ubezpieczenie lewego brzegu na stanowisku dolnym opaską brzegową na dł. ok. 30 m - likwidacja wyboju poniŝej jazu w obrębie grodzy materacami faszynowokamiennymi - odbudowa i ubezpieczenie dolnej ostrogi pomiędzy jazem i elektrownią - zalanie wykopu i likwidacja grodzy budowlanej 1.2 Lokalizacja Stopień wodny Rakowiec zlokalizowany jest na rzece Nogat w km: , w Malborku przy drodze wyjazdowej w kierunku Elbląga. Jaz leŝy przy lewy brzegu Nogatu. Jaz znajduje się na działce 139/2 obręb Kamienica, właścicielem jest Skarb Państwa, Regionalny Zarząd Gospodarki Wodnej w Gdańsku, Gdańsk ul. Rogaczewskiego 9/19 Od strony wody dolnej, do połowy jazu, sięga działka 120/4 obręb Kamienica, właścicielem jest Skarb Państwa, Agencja Nieruchomości Rolnych, Malbork, ul. Wołyńska 19 Współrzędne geograficzne: N E BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 4

5 1.3. Uwarunkowania formalne INWESTOR: REGIONALNY ZARZĄD GOSPODARKI WODNEJ w GDAŃSKU Gdańsk ul. Rogaczewskiego 9/ Warunki hydrologiczne. Dane hydrologiczne przyjęto na podstawie opracowania Instrukcja gospodarki wodą w kaskadzie Nogatu HydroEco S.C., kwiecień 2010 r Opis systemu wodnego Rzeka Nogat jest prawostronnym odgałęzieniem rzeki Wisły z ujściem do Zalewu Wiślanego. Długość cieku 62 km. Powierzchnia zlewni 1325 km 2. Poprzez zabudowę stopniami uzyskano moŝliwość wykorzystania Nogatu do celów Ŝeglugowych oraz energetycznych. Kaskada rzeki Nogat składa się z czterech stopni wodnych: - Biała Góra km: poniŝej połączenia z Wisłą, umoŝliwia uzupełnianie w Nogacie niedoborów wody poprzez pobór z Wisły - Szonowo km: Rakowiec km: Michałowo km: Stopnie Szonowo, Rakowiec i Michałowo mają funkcję piętrzenia wody do celów Ŝeglugi oraz wykorzystują piętrzenie do celów energetycznych. Oprócz wód z Wisły Nogat zasilany jest wodami ze zlewni własnej. Główne dopływy to znajdują się poniŝej stopnia Rakowiec i są to: rzeka Liwa km:0+500, Kanał Uśnicki km:8+000, Kanał Juranda km:19+650, Kanał Ulgi km: Stopień wodny Rakowiec ma moŝliwość przeprowadzania wody poprzez jaz, elektrownię oraz śluzę. Maksymalne przepustowości kształtują się następująco: - jaz 30 m 3 /s przy przepuszczaniu wody oboma przęsłami - elektrownia - 30 m 3 /s przy górnym przy maksymalnym spiętrzeniu wody na stanowisku górnym i minimalnym na stanowisku dolnym. Przy średnich warunkach eksploatacji ok. 25 m 3 /s - śluza ok.3.5 m 3 /s naleŝy zaznaczyć, Ŝe wykorzystanie śluzy co celów przepuszczania wód powinno się obywać tylko w warunkach wyjątkowych uniemoŝliwiających wykorzystania jazu i elektrowni Charakterystyka stanów i przepływów Stany w rzece Nogat są utrzymywane na poziomach wynikających z potrzeb Ŝeglugowych oraz energetycznych. Charakterystyczne poziomy wody na GÓRNYM stanowisku: - maksymalny poziom piętrzenia 4,72 mnkr (WWś Wysoka Woda śeglugowa) - minimalny poziom piętrzenia 4,52 mnkr (NWś Niska Woda śeglugowa) Charakterystyczne poziomy wody na DOLNYM stanowisku: BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 5

6 - wysoka woda Ŝeglugowa 2,24 mnkr (WWś) - niska woda Ŝeglugowa 1,87 mnkr (NWś) Dopuszczalna prędkość zmiany poziomu wody w trakcie eksploatacji nie powinny przekraczać 2 cm/godz. Gospodarka wodna zakłada przepływ w korycie Q inst =30 m 3 /s z uwzględnieniem uzupełnienia niedoborów z Wisły. Przepływ nienaruszalny wynosi 1.41 m 3 /s. W przypadku braku moŝliwości poboru wody z Wisły cały przepływ pochodzi ze zlewni własnej Nogatu. Zgodnie z Instrukcją... bilans dopływów i poborów ze zlewni do przekroju stopnia Rakowiec w [m 3 /s] przedstawia się jak w tabeli: ELEMENT BILANSU WODNEGO Z uwzględnieniem zrzutu wód opadowych Bez uwzględnienia zrzutu wód opadowych Bilans z odcinka powyŝej Szonowa 4,0933 4,0933 Dopływ SSQ z Kanałów Juranda i Ulgi 0,874 0,874 Dopływ SSQ z bezpośredniej zlewni Nogatu 0,226 0,226 Zrzuty ścieków 15,856 0,138 Pobory wody (-)0.118 (-) BILANS 20,933 5, Dane geotechniczne Od powierzchni występuje nasyp o miąŝszości 0.3 do 0.4 m. PoniŜej występują grunty rodzime: - holoceńskie utwory aluwialno-bagienne wykształcone w postaci piasków gliniastych, glin pylastych humusowych, glin humusowych oraz piasków drobnych i średnich - plejstoceńskie utwory lodowcowe i wodnolodowcowe wykształcone w postaci piasków gliniastych, glin piaszczystych oraz piasków drobnych, średnich i pospółek Wodę gruntową nawiercono na głębokości 0.7 do 1.0 m p.p.t. Zwierciadło napięte stabilizuje się na poziomie 4.6 mnkr od strony stanowiska górnego i na poziomie 2.07 mnkr od strony stanowiska dolnego stopnia co odpowiadało poziomom w rzece w dniu pomiaru W przekroju wydzielono 4 podstawowe warstwy geotechniczne: I. Piaski gliniaste, gliny humusowe, gliny pylaste humusowe I L = 0.3 ρ = 1.75 t/m 3 Cu = MPa Ф = 12º II.Gliny piaszczyste, piaski gliniaste I L = 0.2 ρ = 2.15 t/m 3 Cu = MPa Ф = 18.3º BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 6

7 IIIa. Piaski średnie I D = 0.45 ρ = 1.7 t/m 3 Ф = 30.5º IIIa. Piaski drobne i piaski średnie I D = 0.70 ρ = 1.85 t/m 3 Ф = 31.5º IV. Pospółka I D = 0.4 ρ = 1.90 t/m 3 Ф = 37.5º 1.6. Materiały wykorzystane 1. Mapa do celów projektowych 1: Instrukcja gospodarki wodą w kaskadzie Nogatu. HydroEco S.C. kwiecień Projekt Rzeka Nogat. Remont stopnia Rakowiec. BPiDT Hydroprojekt w Gdańsku 2004 r. 4. Certyfikat nurkowy z dnia: (AQUATECH) 5. Dokumentacja geotechniczna dla projektu remontu jazu w Rakowcu. PUP FUNDA- MENT. Czerwiec Materiały róŝne z archiwum RZGW (rysunki konstrukcyjne mechanizmów i zasuw) BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 7

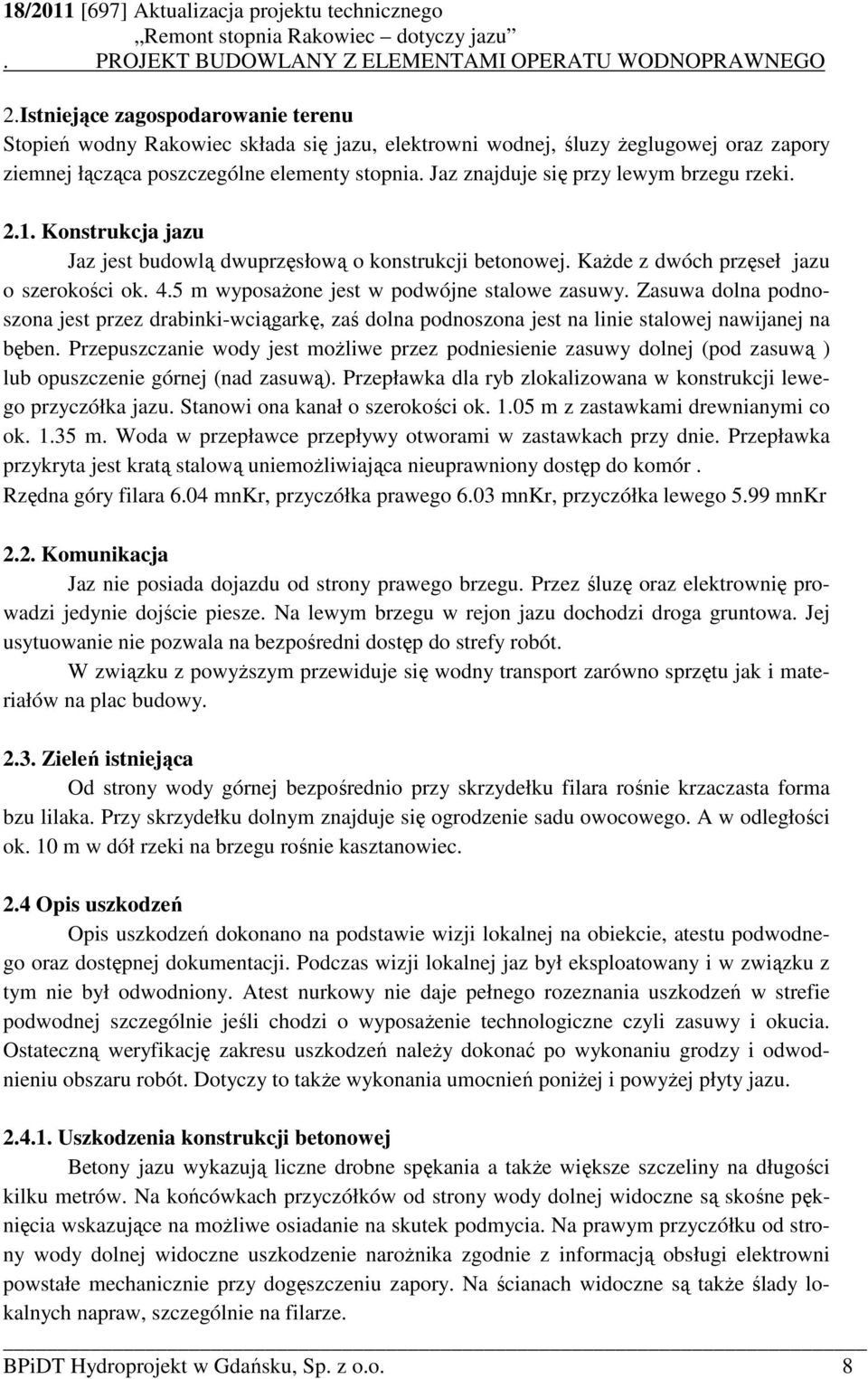

8 2.Istniejące zagospodarowanie terenu Stopień wodny Rakowiec składa się jazu, elektrowni wodnej, śluzy Ŝeglugowej oraz zapory ziemnej łącząca poszczególne elementy stopnia. Jaz znajduje się przy lewym brzegu rzeki Konstrukcja jazu Jaz jest budowlą dwuprzęsłową o konstrukcji betonowej. KaŜde z dwóch przęseł jazu o szerokości ok. 4.5 m wyposaŝone jest w podwójne stalowe zasuwy. Zasuwa dolna podnoszona jest przez drabinki-wciągarkę, zaś dolna podnoszona jest na linie stalowej nawijanej na bęben. Przepuszczanie wody jest moŝliwe przez podniesienie zasuwy dolnej (pod zasuwą ) lub opuszczenie górnej (nad zasuwą). Przepławka dla ryb zlokalizowana w konstrukcji lewego przyczółka jazu. Stanowi ona kanał o szerokości ok m z zastawkami drewnianymi co ok m. Woda w przepławce przepływy otworami w zastawkach przy dnie. Przepławka przykryta jest kratą stalową uniemoŝliwiająca nieuprawniony dostęp do komór. Rzędna góry filara 6.04 mnkr, przyczółka prawego 6.03 mnkr, przyczółka lewego 5.99 mnkr 2.2. Komunikacja Jaz nie posiada dojazdu od strony prawego brzegu. Przez śluzę oraz elektrownię prowadzi jedynie dojście piesze. Na lewym brzegu w rejon jazu dochodzi droga gruntowa. Jej usytuowanie nie pozwala na bezpośredni dostęp do strefy robót. W związku z powyŝszym przewiduje się wodny transport zarówno sprzętu jak i materiałów na plac budowy Zieleń istniejąca Od strony wody górnej bezpośrednio przy skrzydełku filara rośnie krzaczasta forma bzu lilaka. Przy skrzydełku dolnym znajduje się ogrodzenie sadu owocowego. A w odległości ok. 10 m w dół rzeki na brzegu rośnie kasztanowiec. 2.4 Opis uszkodzeń Opis uszkodzeń dokonano na podstawie wizji lokalnej na obiekcie, atestu podwodnego oraz dostępnej dokumentacji. Podczas wizji lokalnej jaz był eksploatowany i w związku z tym nie był odwodniony. Atest nurkowy nie daje pełnego rozeznania uszkodzeń w strefie podwodnej szczególnie jeśli chodzi o wyposaŝenie technologiczne czyli zasuwy i okucia. Ostateczną weryfikację zakresu uszkodzeń naleŝy dokonać po wykonaniu grodzy i odwodnieniu obszaru robót. Dotyczy to takŝe wykonania umocnień poniŝej i powyŝej płyty jazu Uszkodzenia konstrukcji betonowej Betony jazu wykazują liczne drobne spękania a takŝe większe szczeliny na długości kilku metrów. Na końcówkach przyczółków od strony wody dolnej widoczne są skośne pęknięcia wskazujące na moŝliwe osiadanie na skutek podmycia. Na prawym przyczółku od strony wody dolnej widoczne uszkodzenie naroŝnika zgodnie z informacją obsługi elektrowni powstałe mechanicznie przy dogęszczeniu zapory. Na ścianach widoczne są takŝe ślady lokalnych napraw, szczególnie na filarze. BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 8

9 Atest nurkowy (zał.4) stwierdza: - Stanowisko Górne zamulenie uniemoŝliwiające ocenę umocnienia wyczuwalnego przy szpilowaniu. Skarpy umocnione kamieniem łamanym do d=50 cm i otoczakami. Płyta denna zamulona w części wlotowej. Płyta w stanie dobrym bez widocznych ubytków. Przyczółki w stanie dobrym z mikropęknięciami biegnącymi do dna. Ściana prawego przyczółka mocno porośnięta. Przy dnie filara, po lewej stronie podłuŝny ubytek 120x35 cm o głębokości do 60 cm. Uszczelnienia progowe i pionowe (przylgowe) bez widocznych uszkodzeń. Wnęki szandorowe w stanie dobrym. - Stanowisko Dolne bezpośrednio poniŝej zasuw do ok. 1 m poniŝej filara widoczne ubytki o głębokości do 10 cm, a w dalszej części mniejsze ubytki 1 do 5 cm. PoniŜej płyty narzut kamienny o średnicach 60 do 120 cm. Na ścianach przyczółków od strefy wahań wody do dna widoczne ubytki o głębokości 1 cm na lewym przyczółku i 3 do 4 cm na prawym Uszkodzenia umocnień i ostróg Od strony wody górnej występują stosunkowo niewielkie ubytki, co wynika zarówno z sondowania jak i atestu nurkowego. Występuje tu natomiast lokalne zamulenie szczególnie przed wlotem na płytę jazu Od strony wody dolnej umocnienie dna z niewielkimi ubytkami bezpośrednio poniŝej płyty jazu. Około 20 m poniŝej jazu w części nurtowej występuje rozmycie sięgające ok. 1.5 poniŝej rzędnej wynikającej z naturalnego spadku dna. Na brzegu widoczne ubytki narzutu kamiennego. Znaczne ubytki na prawym brzegu, który stanowi ostrogę pomiędzy wylotem z jazu a wylotem z elektrowni Uszkodzenia wyposaŝenia technologicznego i komunikacyjnego WyposaŜenie technologicznie generalnie jest w dobrym stanie. Odnośnie stanu technicznego mechanizmów nie zauwaŝono Ŝadnych uszkodzeń. Obsługa sygnalizowała zwiększone opory szczególnie w przęśle prawym, od strony elektrowni. Spowodowane to jest prawdopodobnie tarciem koła zębatego o bęben linowy. Dodatkowo łańcuchy pierścieniowe (odciąŝające liny podczas spoczynku) wykazują zuŝycie oraz są róŝnych rodzajów (trzy rodzaje). Po odwodnieniu mechanizmy napędowe naleŝy rozebrać i umyć dla umoŝliwienia ostatecznej weryfikacji uszkodzeń. W stanie kwalifikującym do wymiany są natomiast elementy wyposaŝenia komunikacyjnego tzn. barierki oraz pokrycie pomostu (bale drewniane). Pomost roboczy od strony wody górnej oraz kraty przykrywające kanał przepławki są w stanie dobrym wymagają jedynie oczyszczenia i konserwacji. BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 9

10 3.0. Projektowane zagospodarowanie 3.1. Roboty tymczasowe grodza W celu wykonania robót konieczne jest wykonanie grodzy budowlanej umoŝliwiającej odwodnienie strefy robót i wykonanie robót na sucho Grodza od strony wody górnej jak i dolnej wykonana zostanie w postaci ścianki szczelnej z grodzic stalowych G-62. Dopuszcza się zastosowanie innych grodzic o parametrach wytrzymałościowych nie gorszych od przyjętych. Ze względu na występowanie w podłoŝu gruntów o duŝych współczynnikach filtracji (piaski średnie, pospółka), grodzice powinny przebić warstwę gliny, której spąg znajduje się na stanowisku górnym na rzędnej ok mnkr, a na stanowisku dolnym na rzędnej -4.3 mnkr. Dla bezpieczeństwa grodzice naleŝy dobić na minimum. 1 m poniŝej tych rzędnych. Rzędne projektowe dołu grodzy to dla stanowiska górnego 4.2 mnkr w korycie i 3.2 mnkr w strefie brzegowej, a dla stanowiska dolnego 5.26 mnkr na całej długości. Od strony WG ze względów wytrzymałościowych zaprojektowano podparcie ścianki Ŝebrami w postaci poprzecznych ścianek ze stęŝeniami kleszczami z ceowników C220. Na ściance od strony WD przewidziano stęŝenie góry dwustronnie ceownikiem C220 połączonych trzpieniami D= 20 mm 3.2. Roboty naprawcze betonów Prace odwodnieniowe Po wykonaniu grodzy naleŝy obszar robót odwodnić. Czas odwodnienia nie mniej niŝ 48 godz celem uniknięcia powstania w skarpach wysokiego nadciśnienia na skutek gwałtownego obniŝenia zwierciadła wody. Na stanowisku dolnym i górnym wzdłuŝ grodzy wykonać drenaŝ DN110 PCW ze studniami czerpnymi, umoŝliwiającymi odpompowanie przesiąków wody. Dno studni zabetonować, aby przy pompowaniu nie spowodować zassania podłoŝa i przebicia hydraulicznego. Otwór studni zabezpieczyć pokrywą drewnianą Naprawa płyty jazu Przewiduje się skucie płyty jazu na średnią głębokość 30 cm. Powierzchnie skutego betonu naleŝy oczyścić ze skruszonego betonu i innych zanieczyszczeń. Płytę dozbroić prętami zbrojeniowymi d=12 mm ze stali A-II w dwóch warstwach. Dolna warstwa w rozstawie 30x30 cm a górna 20x20 cm (rys.3.1). Powierzchnię starego betonu pokryć środkiem adhezyjnym a następnie zabetonować betonem B30 (C25/30) do pierwotnego poziomu. Uwaga: Zgodnie z posiadanymi informacjami zarówno ściany jak i płyta wykonane są w konstrukcji betonowej, niezbrojonej. W przypadku odkrycia zbrojenia podczas kucia naleŝy je oczyścić przez piaskowanie a następnie przed betonowaniem pokryć środkiem zabezpieczającym Naprawa ścian jazu Przewiduje się skucie odpowietrznych i odwodnych części przyczółków i filara na średnią głębokość 15 cm. Zachować ostroŝność przy odkuwaniu okuć zasuw przeznaczonych do ponownego uŝycia. Powierzchnie skutego betonu naleŝy oczyścić przez piaskowanie mocnym materiałem ciernym lub metodą hydromechaniczną. Przyczepność podłoŝe nie moŝe być mniejsza niŝ 1.5 N/mm 2.Następnie przewidziano dozbrojenie powierzchni siatkami zbroje- BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 10

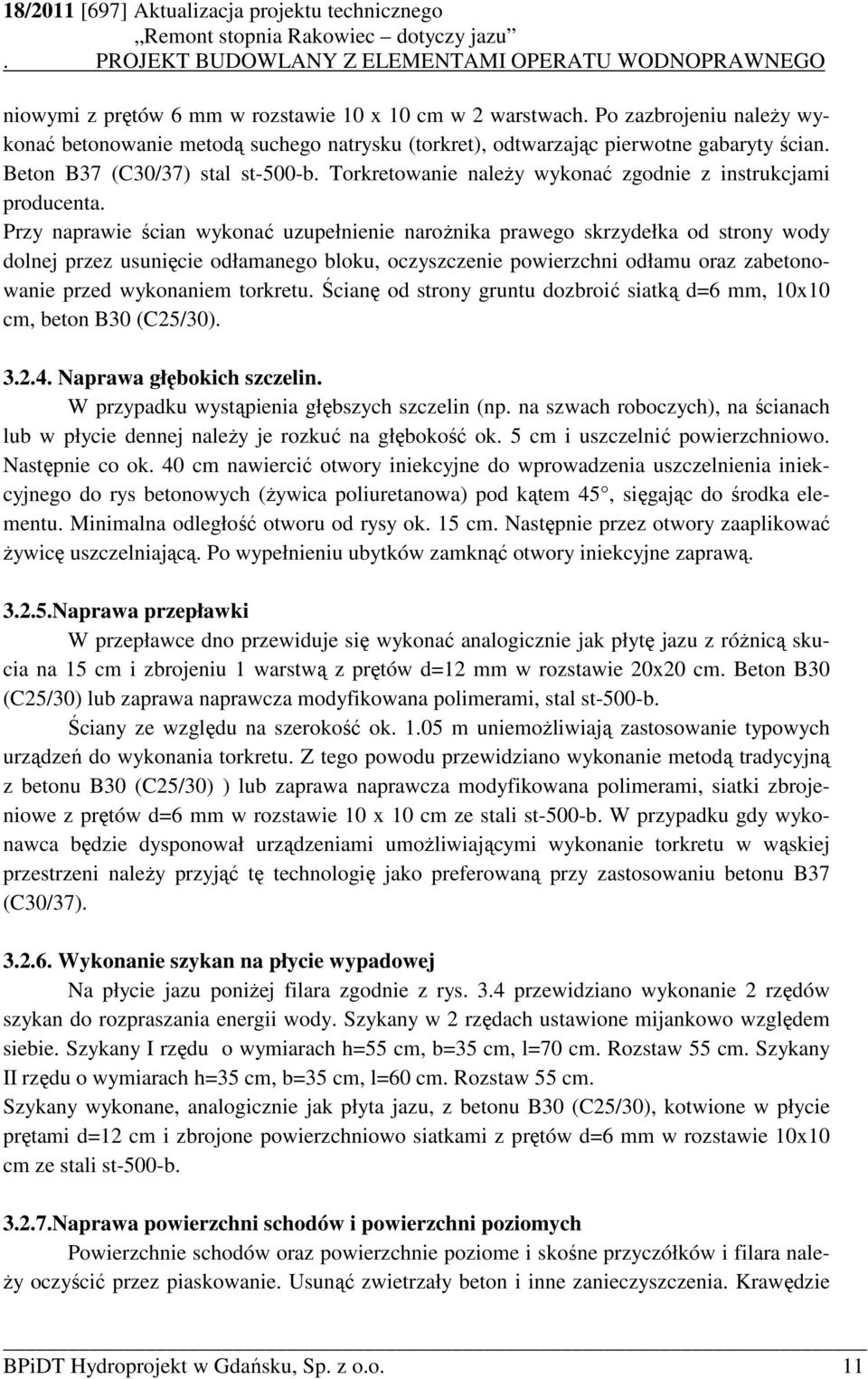

11 niowymi z prętów 6 mm w rozstawie 10 x 10 cm w 2 warstwach. Po zazbrojeniu naleŝy wykonać betonowanie metodą suchego natrysku (torkret), odtwarzając pierwotne gabaryty ścian. Beton B37 (C30/37) stal st-500-b. Torkretowanie naleŝy wykonać zgodnie z instrukcjami producenta. Przy naprawie ścian wykonać uzupełnienie naroŝnika prawego skrzydełka od strony wody dolnej przez usunięcie odłamanego bloku, oczyszczenie powierzchni odłamu oraz zabetonowanie przed wykonaniem torkretu. Ścianę od strony gruntu dozbroić siatką d=6 mm, 10x10 cm, beton B30 (C25/30) Naprawa głębokich szczelin. W przypadku wystąpienia głębszych szczelin (np. na szwach roboczych), na ścianach lub w płycie dennej naleŝy je rozkuć na głębokość ok. 5 cm i uszczelnić powierzchniowo. Następnie co ok. 40 cm nawiercić otwory iniekcyjne do wprowadzenia uszczelnienia iniekcyjnego do rys betonowych (Ŝywica poliuretanowa) pod kątem 45, sięgając do środka elementu. Minimalna odległość otworu od rysy ok. 15 cm. Następnie przez otwory zaaplikować Ŝywicę uszczelniającą. Po wypełnieniu ubytków zamknąć otwory iniekcyjne zaprawą Naprawa przepławki W przepławce dno przewiduje się wykonać analogicznie jak płytę jazu z róŝnicą skucia na 15 cm i zbrojeniu 1 warstwą z prętów d=12 mm w rozstawie 20x20 cm. Beton B30 (C25/30) lub zaprawa naprawcza modyfikowana polimerami, stal st-500-b. Ściany ze względu na szerokość ok m uniemoŝliwiają zastosowanie typowych urządzeń do wykonania torkretu. Z tego powodu przewidziano wykonanie metodą tradycyjną z betonu B30 (C25/30) ) lub zaprawa naprawcza modyfikowana polimerami, siatki zbrojeniowe z prętów d=6 mm w rozstawie 10 x 10 cm ze stali st-500-b. W przypadku gdy wykonawca będzie dysponował urządzeniami umoŝliwiającymi wykonanie torkretu w wąskiej przestrzeni naleŝy przyjąć tę technologię jako preferowaną przy zastosowaniu betonu B37 (C30/37) Wykonanie szykan na płycie wypadowej Na płycie jazu poniŝej filara zgodnie z rys. 3.4 przewidziano wykonanie 2 rzędów szykan do rozpraszania energii wody. Szykany w 2 rzędach ustawione mijankowo względem siebie. Szykany I rzędu o wymiarach h=55 cm, b=35 cm, l=70 cm. Rozstaw 55 cm. Szykany II rzędu o wymiarach h=35 cm, b=35 cm, l=60 cm. Rozstaw 55 cm. Szykany wykonane, analogicznie jak płyta jazu, z betonu B30 (C25/30), kotwione w płycie prętami d=12 cm i zbrojone powierzchniowo siatkami z prętów d=6 mm w rozstawie 10x10 cm ze stali st-500-b Naprawa powierzchni schodów i powierzchni poziomych Powierzchnie schodów oraz powierzchnie poziome i skośne przyczółków i filara nale- Ŝy oczyścić przez piaskowanie. Usunąć zwietrzały beton i inne zanieczyszczenia. Krawędzie BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 11

12 ubytków sfazować pod kątem 45. Ubytki po pokryciu środkiem adhezyjnym uzupełnić zaprawą naprawczą Zabezpieczenie końcowe Po zakończeniu prac betonowych i uzupełnieniu ubytków wszystkie powierzchnie nowych betonów ścian przyczółków i filara, płyty jazu, ścian i dna przepławki oraz schodów i powierzchni poziomych i skośnych pokryć epoksydową powłoką ochronną na beton do stosowania w budownictwie hydrotechnicznym Naprawa wyposaŝenia technologicznego i komunikacyjnego Okucia betonów i prowadnice zasuw Okucia betonów oraz prowadnice zasuw po ewentualnych naprawach w części podwodnej naleŝy oczyścić przez piaskowanie oraz zabezpieczyć przez wykonanie metalizacji natryskowej oraz wykonanie pokryć malarskich. Przygotowanie podłoŝa: Sa 2 ½ wg. PN-ISO Farba epoksydowa do gruntowania szybkoschnąca, grubopowłokowa na wilgotne podłoŝe ze śladami rdzy, na powierzchnię ocynkowaną 1 x 130 µm Farba epoksydowa międzywarstwowa szybkoschnąca grubopowłokowa 1 x 150 µm Emalia poliuretanowa 2 x 60 µm Razem: 400 µm Ze względu na moŝliwość uszkodzeń podczas odkuwania przyjęto wymianę 25% okuć na nowe. Przy ponownym montaŝu prowadnic zasuw zachować rozstaw zgodny z rozstawem kół tocznych zasuw oraz ustawienie prowadnic w pionie. Sprawdzenie rozstawu oraz pionu dokonać pod nadzorem geodezyjnym. Elementy znajdujące się ponad wodą: balustrady, elementy nośne pomostów, kraty pomostów, oraz kratę nad przepławką oraz zabezpieczające panele ramowe z siatką przy mechanizmach zabezpieczyć jak wyŝej lecz z 1 warstwą nawierzchniową, łączna grubość warstw malarskich 340 µm Zasuwy i mechanizmy zasuw Po demontaŝu i umyciu zasuw naleŝy dokonać ewentualnych napraw oraz wykonać prace konserwacyjne: czyszczenie przez piaskowanie oraz zabezpieczenie przez wykonanie metalizacji natryskowej oraz wykonanie pokryć malarskich. Przygotowanie podłoŝa: Sa 2 ½ wg. PN-ISO , metalizowanie natryskowe i malowanie o łącznej grubości 400 µm. Mechanizmy zasuw naleŝy rozmontować, umyć. W przypadku stwierdzenia uszkodzenie naleŝy uszkodzony element naprawić lub wymienić. Dotyczy to demontaŝu całości mechanizmów z regeneracja łoŝyskowań kół jezdnych i mechanizmów wyciągowych. Przewiduje się takŝe wymianę elementów mocujących uszczelnienia takich jak kątowniki oraz BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 12

13 płaskownika uszczelnienia bocznego (rys.4.4). Następnie wykonać czynności konserwacyjne jak dla zasuw przy łącznej grubości malowania jak dla elementów nadwodnych 340 µm. Po wykonaniu powyŝszych czynności zamontować na zasuwach dębowe elementy uszczelniające zgodnie z rys. 4.2 Łańcuchy ogniwowe naleŝy wymienić. NaleŜy je zastąpić nowymi łańcuchami technicznymi N-20 wg. PN-75/M Do kaŝdej zasuwy jazu przymocować 2 łańcuchy o długości 5 m kaŝdy. Dolne końce łańcucha połączyć z zasuwami za pomocą szakli E2 wg.pn- 76/W-89184, natomiast górne końce za pomocą szakli E2 z ogniwami zbieŝnymi E3,2 wg. PN-84/M Wymianie podlegają takŝe liny stalowe do podnoszenia zasuwy dolnej. Na długości łańcuchów począwszy od zasuw do górnych ogniw na łańcuchu naleŝy przymocować szaklami po 3 ogniwa zbieŝne wg. rozstawu istniejących ogniw duŝych. Łańcuchy naleŝy zakonserwować środkiem biodegradowalnym. PrzybliŜone masy podstawowych elementów: - mechanizmy wyciągowe 1350 kg - zasuwa górna 1900 kg - zasuwa dolna 2600 kg WyposaŜenie komunikacyjne i zabezpieczające W skład wyposaŝenia komunikacyjnego oraz zabezpieczającego wchodzą: - pomost komunikacyjny o konstrukcji nośnej stalowej i pokładzie z bali drewnianych - pomost roboczy od strony wody górnej o konstrukcji nośnej stalowej i pokładzie ze stalowych kratek pomostowych - barierki zabezpieczające oba pomosty z kątowników z łańcuchowymi przęsłami otwieralnymi - krata zabezpieczająca od góry kanał przepławki Przewiduje się wymianę bali w pomoście komunikacyjnym oraz barierek przy obu pomostach i na przyczółkach. Nowe barierki wykonane zostaną z rur kwadratowych. Słupki z rur 50x50x4 mm, poręcze z rur 60x60 mm gr. ścianki 4 mm, poprzeczki 30 x 30 mm gr. ścianki 4 mm. W miejsce zabezpieczeń łańcuchowych przewidziano wykonanie przęseł otwieralnych z rur kwadratowych oraz barier demontowalnych na przyczółkach. Konstrukcję nośną obu pomostu oraz kraty pomostowe pomostu roboczego i kratę nad przepławką przewiduje się oczyścić oraz zakonserwować (grubość malowania 340 µm). Czyszczenie przez piaskowanie oraz zabezpieczenie przez wykonanie metalizacji natryskowej oraz wykonanie pokryć malarskich. Przygotowanie podłoŝa: Sa 2 ½ wg. PN-ISO Umocnienia dna i skarp Stanowisko górne Stanowisko górne wymaga głównie odmulenia. Przewidziano odmulenie w obrębie grodzy przy pomocy koparki oraz powyŝej grodzy, na długości 15 m (kanał wlotowy na jaz) oraz dalszych ok. 10 m wzdłuŝ lewego brzegu przy pomocy koparki na pontonie. Urobek przewidziano wywieźć transportem wodnym do portu przeładunkowego w Malborku i następnie dalej transportem lądowym na uprawnione składowisko odpadów. BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 13

14 Lokalne uzupełnienie narzutu kamiennego dna i skarp wykonać kamieniem o d=30 do 50 cm Stanowisko dolne Na stanowisku dolnym w obrębie grodzy przewidziano likwidację wyboju w zakresie 0.5 do 1,5 m przy pomocy materacy faszynowo-kamiennych układanych na sucho (rys. 5.4). Ubytki poniŝej 0.5 m przewidziano uzupełniać narzutem kamiennym na geowłókninie. Kamień w narzucie d= 30 do 50 cm. Brzegi poniŝej płyty jazu na długości 10 m, łącznie z 2 m pasem u podstawy skarpy, przewidziano umocnić materacem siatkowo-kamiennym h=23 cm układanym na geowłókninie. W tym celu naleŝy rozebrać istniejący narzut kamienny, wyrównać podłoŝe podsypką z piasku grubego z pospółką. Na tak przygotowanym podłoŝu rozścielić geowłókninę o wytrzymałości >15 kn/m i ułoŝyć na niej materace. Na dalszej części brzegu ubytki w istniejącym narzucie na skarpach naleŝy uzupełnić kamieniem d=30 do 50 cm. Ostrogę pomiędzy jazem a elektrownią przewidziano odbudować zgodnie z przekrojami (rys.6.2). Umocnienie narzutem grubości 50 cm na geowłókninie. Kamień d= 30 do 50 cm. Braki w przekroju uzupełnić piaskiem lub piaskiem gliniastym zagęszczanym do Is= Ogólne uwarunkowania realizacji inwestycji 4.1. Uwarunkowania środowiskowe Inwestycja spowoduje czasowe naruszenie sposobu spływu wód powierzchniowych przez częściowe przegrodzenie koryta rzeki. W okresie tym wody przepuszczane będą głównie przez elektrownię wodną i okazjonalnie w przypadkach zwiększonego napływu częściowo przez śluzę. Inwestycja prawie w całości odbywać się będzie na sucho w obszarze zamkniętym grodzą budowlaną. Poza grodzą przewiduje się wykonać jedynie odmulenie na stanowisku górnym przy pomocy koparek na pontonie w ilości ok. 220 m 3, oraz uzupełnienie narzutu na ostrodze pomiędzy elektrownią a jazem od strony wody górnej. Odmulenie moŝe spowodować czasowe zmętnienie wody i musi być wykonywane poza okresami tarła ryb. Prace wykonywane w obrębie grodzy wymagały będą uŝycia sprzętu mechanicznego co wiązać się będzie z takich uciąŝliwości jak podwyŝszony poziom hałasu i zanieczyszczeniem spalinami w wyniku pracy sprzętu mechanicznego. Wpływ hałasu: Pomimo dość wysokiej mocy akustycznej maszyn na poziomie sięgającej ok. 95 db dla koparek nie przewiduje się przekroczeń dopuszczalnego poziomu hałasu 55 db poza strefą robót w 8 godzinnym okresie referencyjnym. W trakcie realizacji roboty będą prowadzone wyłącznie w porze dziennej. NaleŜy przy tym zastosować odpowiednią organizację oraz technologię prac (unikania nakładania się robót o wysokim poziomie hałasu) oraz zastosowanie sprzętu minimalizującego uciąŝliwość hałasu. Wpływ emisji do powietrza: Prowadzenie robót przyczyni się do wystąpienia okresowych uciąŝliwości związanych z emisją zanieczyszczeń atmosferycznych spowodowanych przede wszystkim pracą urządzeń o napędzie spalinowym, rozładunkiem materiałów budowlanych i pracami rozbiórkowymi. BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 14

15 W/w uciąŝliwości mają charakter czasowy i przemijający, jednakŝe naleŝy podjąć wszelkie niezbędne i moŝliwe do wykonania działania minimalizujące emisję niezorganizowaną zanieczyszczeń do powietrza np. stosować sprawny i nowoczesny sprzęt o niskiej emisji spalin, zraszać powierzchni rozbieranych, ładować odpady zawierających substancje lotne i pyły do worków foliowych itp. Wpływ na wody powierzchniowe i gruntowe W czasie prowadzenia robót budowlanych istnieje moŝliwość wystąpienia krótkotrwałych, niewielkich rozlewów substancji niebezpiecznych znajdujących się na budowie. W przypadku zaistnienia awarii, gdy wystąpi prawdopodobieństwo skaŝenia wód naleŝy zabezpieczyć powierzchnie wody przed rozprzestrzenianiem się zanieczyszczenie i w miarę moŝliwości bezzwłocznie usunąć zanieczyszczenie unikając ich rozprzestrzeniania się. Wpływ na powierzchnię ziemi W przypadku skaŝenia gruntu przez rozlanie substancji niebezpiecznych naleŝy zlecić usunięcie skaŝonej warstwy ziemi wyspecjalizowanemu przedsiębiorstwu a teren przywrócić do stanu pierwotnego. Inwestycja nie zmienia ukształtowania powierzchni terenu. 4.2.Ogólne uwagi dotyczące wykonawstwa Prace budowlano-montaŝowe naleŝy wykonywać zgodnie z istniejącymi przepisami i normami oraz Specyfikacjami Technicznymi stanowiącymi odrębne opracowanie niniejszego projektu. Główne materiały stosowane na budowie: Stal: - pręty zbrojeniowe AII - siatki zbrojeniowe st-500-b - stal konstrukcyjna St3S Beton: - B30 (C25/30) hydrotechniczny W-4 M-100 płyta jazu, dno i ściany przepławki, płyta nad przepławką - torkret B37 (C30/37) ściany przyczółków i filara Geowłóknina: - >12 kn/m drenaŝe i roboty tymczasowe - >15 kn/m pod umocnienia Kosze siatkowo-kamienne h=23 cm zabezpieczenie siatki powłoką cynkowo-aluminiową o grubości 240 g/m 2 i pokryta powłoką PCW (min 0.5 mm). Oczka siatki 6x8 cm, kosze skręcane podwójnym lub potrójnym splotem. Grubość drutu 2.7 mm. Grubość drutu z izolacją PCW 3.7 mm. Kamień w koszach niezwietrzały i odporny na działanie mrozu. Minimalny rozmiar większy od oczka siatki, maksymalny 20 cm. CięŜar objętościowy kamienia 2.6 do 2.9 kg/dm 3 (granit). Kamień materacu faszynowo-kamiennym i w narzutach luzem niezwietrzały i odporny na działanie mrozu. Minimalny rozmiar 30 cm, maksymalny 50 cm. CięŜar objętościowy kamienia 2.6 do 2.9 kg/dm 3 (granit). BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 15

16 Pokrycia antykorozyjne: wg. punktu 3 Zwraca się uwagę na trudności związane z dojazdem do budowy. Ze względu na trudności z dostępem drogą lądową naleŝy przyjąć, Ŝe transport materiałów i elementów wyposaŝenia odbywać się będzie drogą wodną. Szczególnie utrudniony będzie transport największego ładunku jaki stanowią zasuwy, przewidziane do przewozu na warsztat i wykonania tam napraw i konserwacji. Ze względu na odległość zasuw od grodzy proponuje się następującą kolejność robót: - wykonanie brzegowej części grodzy umoŝliwiające swobodne dopłyniecie do zasuw - montaŝ zamknięć remontowych od strony wody górnej - demontaŝ zasuw - dokończenie grodzy górnej - demontaŝ zamknięć remontowych wyrównanie poziomu wody ze stanowiskiem dolnym - wykonanie grodzy dolnej (lub jej zamknięcie, częściowe wykonanie grodzy jest moŝliwe równolegle do robót poprzednich z pozostawieniem przerwy umoŝliwiającej odpływ nadwyŝki wody po zdjęciu zamknięć remontowych). - odwodnienie wykopu Dopuszcza się inną kolejność wykonania robót z zachowaniem bezpieczeństwa poruszania się i pracy sprzętu z wysięgnikami, ze względu na przebiegające ponad górnym i dolnym stanowiskiem linie energetyczne 15 kv. MontaŜ zasuw powinien się odbywać w kolejności odwrotnej po załoŝeniu zamknięć remontowych, przy czym moŝliwe jest załoŝenie zamknięć od strony wody górnej i dolnej a następnie likwidacja gródz na obu stanowiskach jednocześnie. Materiał z rozbiórek oraz urobek z odmulenia i korekty skarp wywieźć do portu przeładunkowego w Malborku i następnie transportem lądowym na uprawnione wysypisko odpadów łącznie z utylizacją. Uwaga: Grodze nie są przewidziane do cumowania lub opierania się o nie jednostek pływających. Uwaga: Wykonawca ma obowiązek zapewnić bezpieczny dostęp obsługi elektrowni do budynku znajdującym się na lewym brzegu przy jazie 5. Informacja o zasadach bezpieczeństwa i ochrony zdrowia na budowie Przy realizacji projektu, poza ogólnymi zasadami bezpieczeństwa i ochrony zdrowia na budowie wynikającymi z przepisów, naleŝy spełnić następujące wymagania: - teren zaplecza ogrodzić - przewidzieć całodobowy nadzór i kontrolę wstępu na budowę - przewidzieć miejsce na zaplecze budowy - zapewnić pracownikom przebieralnie, pomieszczenia do spoŝywania posiłków, pomieszczenia sanitarne - przewidzieć miejsca na magazyny i pomieszczenia biurowe - zapewnić ubrania i sprzęt ochrony osobistej i rygorystycznie przestrzegać korzystania z niego przez pracowników i osoby z zewnątrz (inspektor nadzoru, nadzór autorski) BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 16

17 - dbać o bezawaryjna pracę sprzętu przez właściwą konserwacje i przeglądy - szczególnej ostroŝności, właściwego zabezpieczenia i oznakowania wymaga praca przy wpędzaniu ścianki szczelnej (grodze budowlane), szczegółowe przepisy zaleŝą od rodzaju uŝytego sprzętu i wybranej technologii robót. Dotyczy to szczególnie grodzy górnej gdzie roboty wykonywane są w pobliŝu napowietrznej linii energetycznej - zwraca się uwagę na problemy związane z demontaŝem zasuw, ich transportem do wykonania prac konserwacyjnych oraz ponownym transportem i montaŝem. - prace budowlano-montaŝowe powinni wykonywać pracownicy z uprawnieniami 6. Instrukcja gospodarowania woda w okresie budowy 6.1. Normalne warunki eksploatacyjne Jak podano w p-kcie maksymalne przepustowości elementów stopnia Rakowiec wynoszą: - jaz 30 m 3 /s - elektrownia - 30 m 3 /s. Przy średnich warunkach eksploatacji ok. 25 m 3 /s - śluza ok.3.5 m 3 /s W okresie budowy wykonanie grodzy budowlanej uniemoŝliwi przepuszczanie wody przez jaz. W okresie tym wody budowlane w całości przepuszczane będą przez elektrownię. Zgodnie z uzgodnieniem eksploatatora elektrowni, firmy ENERGA HYDRO z siedzibą w Straszynie, do czasu uzyskania pełnej sprawności elektrowni Michałowo dopuszczalna przepustowość elektrowni Rakowiec została ograniczona do 25 m 3 /s, w związku z czym w okresie budowy zrzuty z elektrowni Szonowo będącej w eksploatacji RZGW nie mogą przekroczyć tej wartości. Zwiększenie przepustowości elektrowni do 30 m 3 /s jest moŝliwe po uzyskaniu przez jej eksploatatora zmiany pozwolenia wodnoprawnego Warunki awaryjne ZagroŜenie budowy stanowi ewentualna awaria elektrowni. W takim przypadku konieczne jest natychmiastowe zawiadomienie operatorów stopnia Szonowo oraz Białagóra o zaistniałej awarii i podjęcie następujących kroków: - odcięcia dopływu wody z Wisły w Białej Górze - ograniczenie przepływu przez stopień Szonowo do spływu ze zlewni własnej określonego w Instrukcji gospodarki wodnej w kaskadzie Nogatu na poziomie 4.09 m 3 /s Na stopniu Rakowiec naleŝy jednocześnie otworzyć kanały obiegowe śluzy umoŝliwiając odpływ 3.5 m 3 /s. Dodatkowo wykonawca powinien na budowie posiadać pompy o łącznej wydajności Q= 6 m 3 /s co umoŝliwi przerzut naturalnego spływu wód w okresie suchym 5,213 m 3 /s bez uŝycia śluzy. Na okoliczność wystąpienia awarii w okresie intensywnych opadów Wykonawca musi mieć zabezpieczoną moŝliwość szybkiego (do 3 godz.) sprowadzenia dodatkowych pomp o wydajności 6 m 3 /s. Da to moŝliwość przeprowadzenia przez stopień 12 m 3 przy pomocy pomp oraz 3.5 m 3 przez śluzę. Łącznie 15.5 m 3 /s Dopuszczalne spiętrzenie wody na stanowisku górnym stopnia nie moŝe przekroczyć rzędnej 5.02 mnkr. BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 17

18 7.0. Wpływ inwestycji na środowisko i tereny przylegle 7.1. Dane ogólne Inwestycja leŝy poza obszarami chronionymi Natura 2000 NajbliŜszy obszar chroniony Natura 2000 Obszar Specjalnej Ochrony Ptaków PLB Dolina Dolnej Wisły znajduje się w odległości ok. 14 km. Inwestycja znajduje się w Obszarze Chronionego Krajobrazu rzeki Nogat Zieleń W trakcie robót nie przewiduje się wycinania drzew i krzewów 8.0. Stosunki własnościowe Inwestycja odbywać się będzie na działkach Skarbu Państwa zestawionych w tabeli poniŝej: Lp Nr dział ki Obręb Właściciel/UŜytkownik adres Funkcja terenu/rodzaj uŝytku F działki [ha] /2 Kamienica [0004] Ark /4 Kamienica [0004] Ark.1. Działki inwestycyjne Skarb Państwa 1/1 UŜytk.: Regionalny Zarząd Melioracji i Urządzeń Wodnych w Gdański Gdańsk, ul Rogaczewskiego 9/19 Skarb Państwa 1/1 UŜytk.: Agencja Nieruchomości Rolnych, Malbork, ul. Wołyńska 19 Rzeka Nogat Uwagi 18,0300 Jaz i stanowisko górne jazu -- 45,6915 Stanowisko dolne: lewy brzeg i rzeka do połowy jazu 9. Obowiązki ubiegającego się o pozwolenie wodnoprawne w stosunku do osób trzecich Jak podano w pk-cie 4.2 wykonawca w czasie budowy ma obowiązek zapewnić bezpieczny dostęp obsługi elektrowni do budynku znajdującego się na lewym brzegu przy jazie. Obowiązki eksploatacyjne Inwestora ujęte zostały w pozwoleniu wodnoprawnym na eksploatację stopni wodnych na Nogacie, w tym stopnia Rakowiec, udzielonego Okręgowej Dyrekcji Gospodarki Wodnej w Gdańsku przez Urząd Wojewódzki w Elblągu z dnia r nr. OŚ-VI-6210/68/97. BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 18

19 10. Wniosek o udzielenie pozwolenia wodnoprawnego. Regionalny Zarząd Gospodarki Wodnej w Gdańsku, ul. Fr Rogaczewskiego 9/19, Gdańsk jako inwestor składa wniosek o udzielenie pozwolenia wodnoprawnego zgodnie z ustawą z dnia 18 lipca 2001 r Prawo Wodne (Dz.U. Nr 115 poz z późn. zm) na: Wykonanie prac budowlanych związanych z remontem jazu 1. Wykonanie grodzy budowlanej na stanowisku górnym i dolnym jazu i odwodnienie przestrzeni pomiędzy grodzami 2. Wykonanie prac remontowych - demontaŝ zasuw wraz z napędami celem napraw i konserwacji - rozbiórka (skucie powierzchniowe) uszkodzonych elementów betonowych - zbrojenie prętami i siatkami zbrojeniowymi oraz odtworzenie elementów betonowych w pierwotnym kształcie. - wykonanie szykan do rozpraszania energii wody na płycie jazu poniŝej filara - montaŝ zasuw po konserwacji - - naprawa umocnień: a) odmulenie stanowiska górnego na długości ok. 30 m b) uzupełnienie narzutów kamiennych na górnym stanowisku c) uzupełnienie ubytków umocnienia w dnie na stanowisku dolnym: - narzutem kamiennym dla ubytków do 50 cm - materacem faszynowo-kamiennym dla ubytków 0.5 do 1.5 m d) odbudowa ostrogi pomiędzy jazem a elektrownią na stanowisku dolnym e) umocnienia brzegów materacami siatkowo-kamiennymi i uzupełnienie narzutem kamiennym na stanowisku dolnym 3. Likwidacja wykopu i gródz budowlanych. BPiDT Hydroprojekt w Gdańsku, Sp. z o.o. 19
