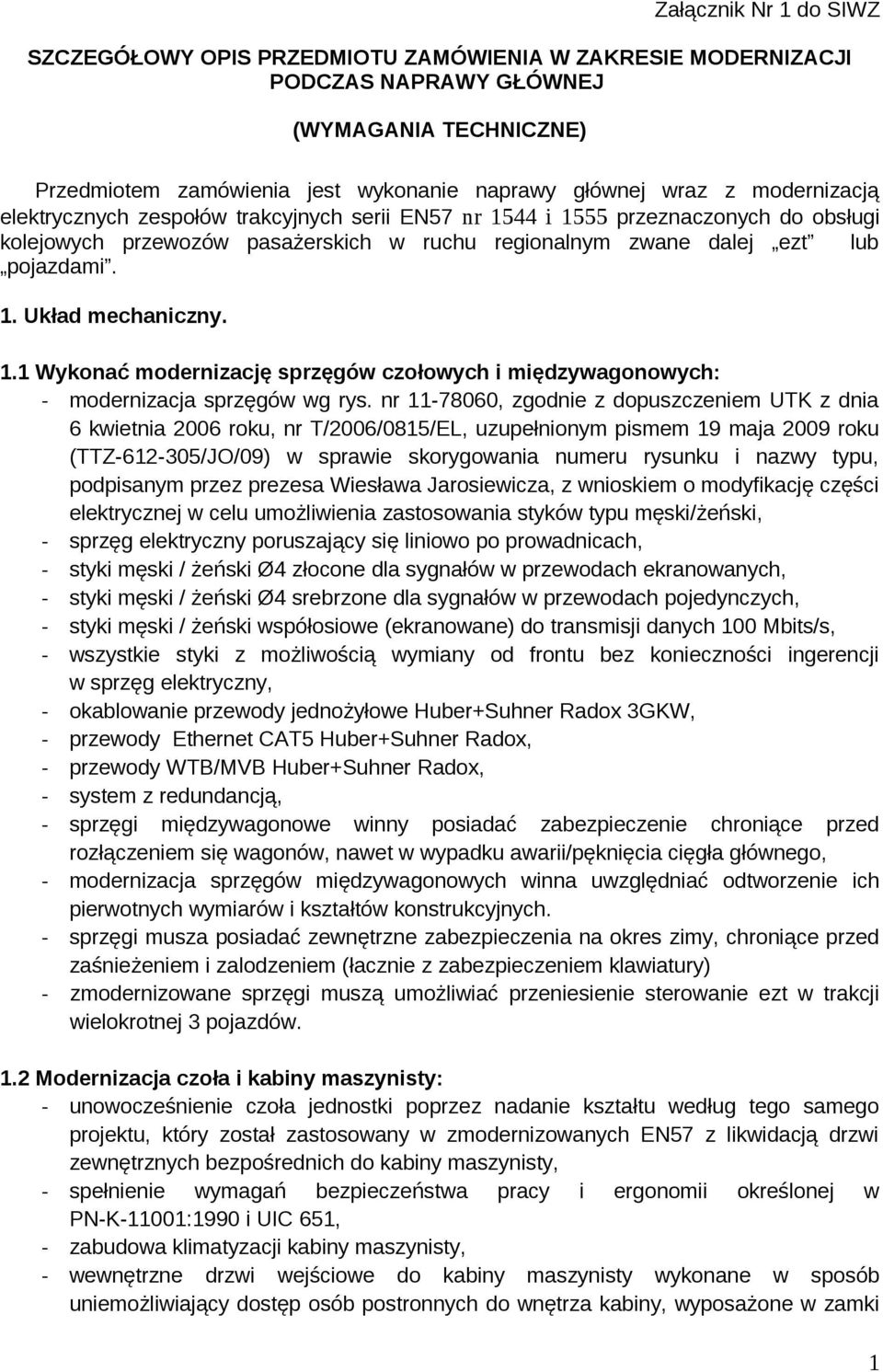

1 Załącznik Nr 1 do SIWZ SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA W ZAKRESIE MODERNIZACJI PODCZAS NAPRAWY GŁÓWNEJ (WYMAGANIA TECHNICZNE) Przedmiotem zamówienia jest wykonanie naprawy głównej wraz z modernizacją elektrycznych zespołów trakcyjnych serii EN57 nr 1544 i 1555 przeznaczonych do obsługi kolejowych przewozów pasażerskich w ruchu regionalnym zwane dalej ezt lub pojazdami. 1. Układ mechaniczny. 1.1 Wykonać modernizację sprzęgów czołowych i międzywagonowych: - modernizacja sprzęgów wg rys. nr , zgodnie z dopuszczeniem UTK z dnia 6 kwietnia 2006 roku, nr T/2006/0815/EL, uzupełnionym pismem 19 maja 2009 roku (TTZ /JO/09) w sprawie skorygowania numeru rysunku i nazwy typu, podpisanym przez prezesa Wiesława Jarosiewicza, z wnioskiem o modyfikację części elektrycznej w celu umożliwienia zastosowania styków typu męski/żeński, - sprzęg elektryczny poruszający się liniowo po prowadnicach, - styki męski / żeński Ø4 złocone dla sygnałów w przewodach ekranowanych, - styki męski / żeński Ø4 srebrzone dla sygnałów w przewodach pojedynczych, - styki męski / żeński współosiowe (ekranowane) do transmisji danych 100 Mbits/s, - wszystkie styki z możliwością wymiany od frontu bez konieczności ingerencji w sprzęg elektryczny, - okablowanie przewody jednożyłowe Huber+Suhner Radox 3GKW, - przewody Ethernet CAT5 Huber+Suhner Radox, - przewody WTB/MVB Huber+Suhner Radox, - system z redundancją, - sprzęgi międzywagonowe winny posiadać zabezpieczenie chroniące przed rozłączeniem się wagonów, nawet w wypadku awarii/pęknięcia cięgła głównego, - modernizacja sprzęgów międzywagonowych winna uwzględniać odtworzenie ich pierwotnych wymiarów i kształtów konstrukcyjnych. - sprzęgi musza posiadać zewnętrzne zabezpieczenia na okres zimy, chroniące przed zaśnieżeniem i zalodzeniem (łacznie z zabezpieczeniem klawiatury) - zmodernizowane sprzęgi muszą umożliwiać przeniesienie sterowanie ezt w trakcji wielokrotnej 3 pojazdów. 1.2 Modernizacja czoła i kabiny maszynisty: - unowocześnienie czoła jednostki poprzez nadanie kształtu według tego samego projektu, który został zastosowany w zmodernizowanych EN57 z likwidacją drzwi zewnętrznych bezpośrednich do kabiny maszynisty, - spełnienie wymagań bezpieczeństwa pracy i ergonomii określonej w PN-K-11001:1990 i UIC 651, - zabudowa klimatyzacji kabiny maszynisty, - wewnętrzne drzwi wejściowe do kabiny maszynisty wykonane w sposób uniemożliwiający dostęp osób postronnych do wnętrza kabiny, wyposażone w zamki 1

2 patentowe z blokadą bolcową umożliwiające otwarcie drzwi obu kabin jednym kluczem, drzwi wyposażone w blokadę otwarcia drzwi, drzwi wyposażone w uchwyt antypoślizgowy, zastosować zamek typu panika od wewnątrz kabiny maszynisty - drzwi zewnętrzne do kabiny maszynisty wykonane w sposób uniemożliwiający dostęp osób postronnych do wnętrza kabiny, konstrukcja progu drzwi wykonana w sposób zapobiegający pozostawaniu wody i powstawaniu korozji, - zamontowane rolety przeciwsłoneczne w oknach czołowych i bocznych kabin maszynisty. - zastosowanie elektrogrzejnych szyb w kabinie maszynisty. Wymagania dla klimatyzacji kabiny maszynisty: - klimatyzacja musi zapewniać utrzymanie temperatury kabinie maszynisty w zakresie regulacji +18 C do +24 C przy temperaturach zewnętrznych -30 C do +30 C. utrzymanie temperatury realizowane w sposób automatyczny - zasilanie ma być realizowane z sieci 3x 400V AC, - każda kabina ma posiadać indywidualną klimatyzację. Zamawiający wymaga, aby rolety: - wykonane były z tkaniny ekranującej, przeznaczonej na zasłony przeciwsłoneczne, - spełniały wymagania normy PN-K-02511: 2000, - kolor uzgodniony z Zamawiającym, Zamawiający wymaga, aby fotel maszynisty spełniał: - wymagania palnościowe wg Norm: PN-K-02511, - konstrukcja fotela musi zapewniać obrót o 360º oraz regulację wysokości, - konstrukcja fotela musi zapewniać regulację przód tył, - ergonomiczną konstrukcję oraz gabaryty pozwalające zainstalować w kabinie maszynisty, - posiadał podłokietniki podnoszone z tworzywa elastycznego, - posiadał budowę modułową pozwalająca na pełną regulację fotela, - konstrukcja musi zapewniać możliwość szybkiej ewakuacji w wypadku zagrożenia, Wyposażenie dodatkowe kabiny maszynisty: - modernizacja pulpitu maszynisty (rozmieszczenie urządzeń na pulpicie i kształt pulpitu musi być uzgodnione z Zamawiającym), - w kabinie winny być zamontowane dodatkowe dwa siedzenia uchylne, - z prawej strony pulpitu maszynisty winno być zainstalowane gniazdo 230 V 16A AC oraz stolik uchylny dla maszynisty, - likwidacja grupy grzejników w kabinie maszynisty, zastosować dodatkową nagrzewnicę strefy nóg maszynisty, - w każdej kabinie zabudować radio dwusystemowe do łączności pociągowej o mocy znamionowej nadajnika od 1W(dBm) do 25 W (44dBm). Uzgodnić parametry częstotliwości poszczególnych kanałów z PKP Telekomunikacją Kolejową, Radiotelefon powinien mieć możliwość rejestracji rozmów /wyposażenie w oprogramowanie umożliwiające odczyt danych/ - zainstalować w pulpicie maszynisty system umożliwiający transmisję w czasie rzeczywistym danych z centrum nadzoru do jednostki i odwrotnie, umożliwiający 2

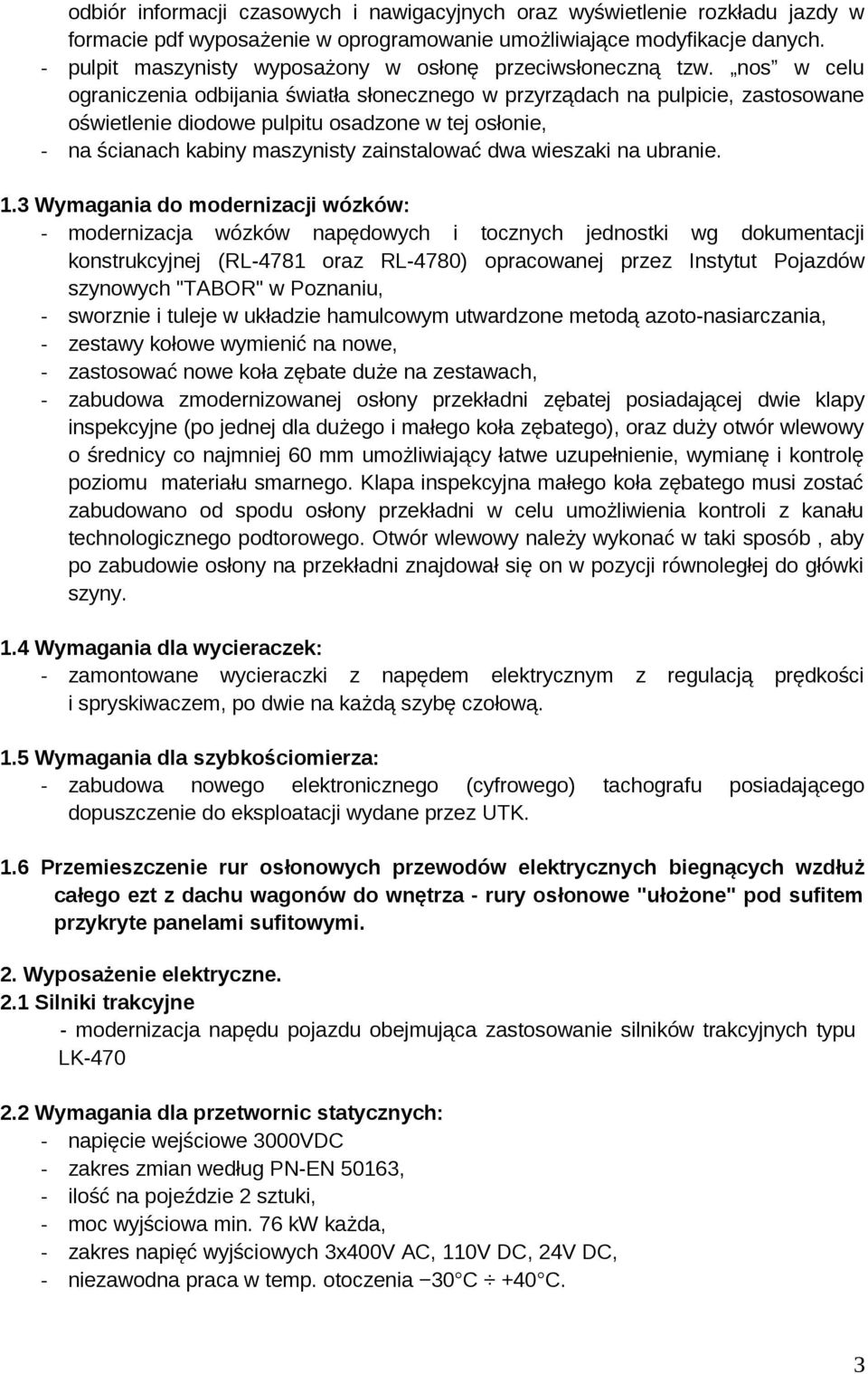

3 odbiór informacji czasowych i nawigacyjnych oraz wyświetlenie rozkładu jazdy w formacie pdf wyposażenie w oprogramowanie umożliwiające modyfikacje danych. - pulpit maszynisty wyposażony w osłonę przeciwsłoneczną tzw. nos w celu ograniczenia odbijania światła słonecznego w przyrządach na pulpicie, zastosowane oświetlenie diodowe pulpitu osadzone w tej osłonie, - na ścianach kabiny maszynisty zainstalować dwa wieszaki na ubranie. 1.3 Wymagania do modernizacji wózków: - modernizacja wózków napędowych i tocznych jednostki wg dokumentacji konstrukcyjnej (RL-4781 oraz RL-4780) opracowanej przez Instytut Pojazdów szynowych "TABOR" w Poznaniu, - sworznie i tuleje w układzie hamulcowym utwardzone metodą azoto-nasiarczania, - zestawy kołowe wymienić na nowe, - zastosować nowe koła zębate duże na zestawach, - zabudowa zmodernizowanej osłony przekładni zębatej posiadającej dwie klapy inspekcyjne (po jednej dla dużego i małego koła zębatego), oraz duży otwór wlewowy o średnicy co najmniej 60 mm umożliwiający łatwe uzupełnienie, wymianę i kontrolę poziomu materiału smarnego. Klapa inspekcyjna małego koła zębatego musi zostać zabudowano od spodu osłony przekładni w celu umożliwienia kontroli z kanału technologicznego podtorowego. Otwór wlewowy należy wykonać w taki sposób, aby po zabudowie osłony na przekładni znajdował się on w pozycji równoległej do główki szyny. 1.4 Wymagania dla wycieraczek: - zamontowane wycieraczki z napędem elektrycznym z regulacją prędkości i spryskiwaczem, po dwie na każdą szybę czołową. 1.5 Wymagania dla szybkościomierza: - zabudowa nowego elektronicznego (cyfrowego) tachografu posiadającego dopuszczenie do eksploatacji wydane przez UTK. 1.6 Przemieszczenie rur osłonowych przewodów elektrycznych biegnących wzdłuż całego ezt z dachu wagonów do wnętrza - rury osłonowe "ułożone" pod sufitem przykryte panelami sufitowymi. 2. Wyposażenie elektryczne. 2.1 Silniki trakcyjne - modernizacja napędu pojazdu obejmująca zastosowanie silników trakcyjnych typu LK Wymagania dla przetwornic statycznych: - napięcie wejściowe 3000VDC - zakres zmian według PN-EN 50163, - ilość na pojeździe 2 sztuki, - moc wyjściowa min. 76 kw każda, - zakres napięć wyjściowych 3x400V AC, 110V DC, 24V DC, - niezawodna praca w temp. otoczenia 30 C +40 C. 3

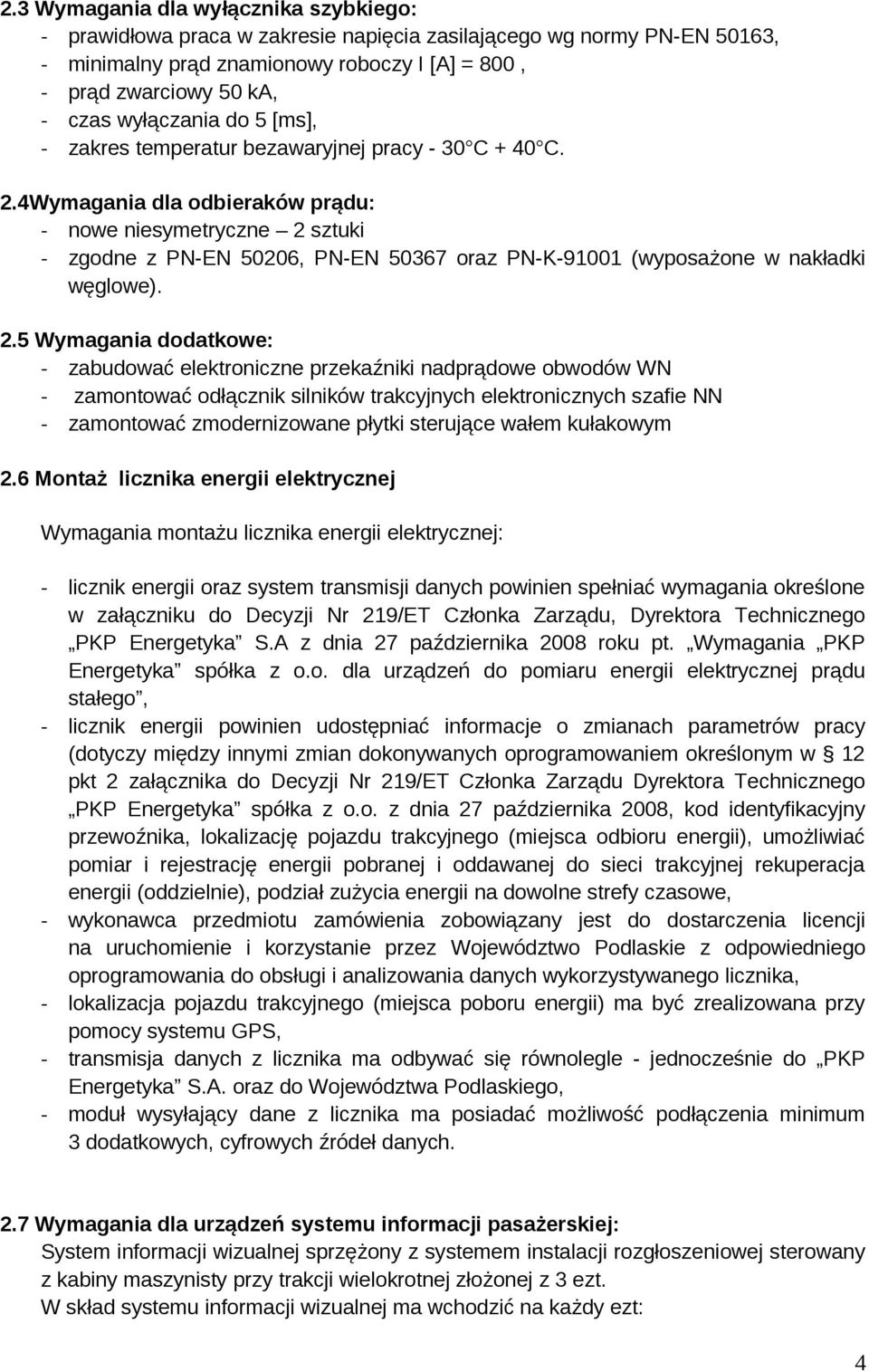

4 2.3 Wymagania dla wyłącznika szybkiego: - prawidłowa praca w zakresie napięcia zasilającego wg normy PN-EN 50163, - minimalny prąd znamionowy roboczy I [A] = 800, - prąd zwarciowy 50 ka, - czas wyłączania do 5 [ms], - zakres temperatur bezawaryjnej pracy - 30 C + 40 C. 2.4Wymagania dla odbieraków prądu: - nowe niesymetryczne 2 sztuki - zgodne z PN-EN 50206, PN-EN oraz PN-K (wyposażone w nakładki węglowe). 2.5 Wymagania dodatkowe: - zabudować elektroniczne przekaźniki nadprądowe obwodów WN - zamontować odłącznik silników trakcyjnych elektronicznych szafie NN - zamontować zmodernizowane płytki sterujące wałem kułakowym 2.6 Montaż licznika energii elektrycznej Wymagania montażu licznika energii elektrycznej: - licznik energii oraz system transmisji danych powinien spełniać wymagania określone w załączniku do Decyzji Nr 219/ET Członka Zarządu, Dyrektora Technicznego PKP Energetyka S.A z dnia 27 października 2008 roku pt. Wymagania PKP Energetyka spółka z o.o. dla urządzeń do pomiaru energii elektrycznej prądu stałego, - licznik energii powinien udostępniać informacje o zmianach parametrów pracy (dotyczy między innymi zmian dokonywanych oprogramowaniem określonym w 12 pkt 2 załącznika do Decyzji Nr 219/ET Członka Zarządu Dyrektora Technicznego PKP Energetyka spółka z o.o. z dnia 27 października 2008, kod identyfikacyjny przewoźnika, lokalizację pojazdu trakcyjnego (miejsca odbioru energii), umożliwiać pomiar i rejestrację energii pobranej i oddawanej do sieci trakcyjnej rekuperacja energii (oddzielnie), podział zużycia energii na dowolne strefy czasowe, - wykonawca przedmiotu zamówienia zobowiązany jest do dostarczenia licencji na uruchomienie i korzystanie przez Województwo Podlaskie z odpowiedniego oprogramowania do obsługi i analizowania danych wykorzystywanego licznika, - lokalizacja pojazdu trakcyjnego (miejsca poboru energii) ma być zrealizowana przy pomocy systemu GPS, - transmisja danych z licznika ma odbywać się równolegle - jednocześnie do PKP Energetyka S.A. oraz do Województwa Podlaskiego, - moduł wysyłający dane z licznika ma posiadać możliwość podłączenia minimum 3 dodatkowych, cyfrowych źródeł danych. 2.7 Wymagania dla urządzeń systemu informacji pasażerskiej: System informacji wizualnej sprzężony z systemem instalacji rozgłoszeniowej sterowany z kabiny maszynisty przy trakcji wielokrotnej złożonej z 3 ezt. W skład systemu informacji wizualnej ma wchodzić na każdy ezt: 4

5 - dwie informacyjne tablice czołowe umieszczone nad szybami czołowymi ezt, - dwie informacyjne tablice boczne umieszczone w wagonie po obu stronach, w środkowej części na krzywiźnie dachu (montaż od wewnątrz wagonu), - dziewięć monitorów LCD min. 22 zabudowanych w ściany przedziałowe. Instalacja rozgłoszeniowa musi zapewniać: - automatyczne wygłaszanie komunikatu o najbliższym przystanku, - możliwość wygłaszania komunikatów przez mikrofon z pulpity maszynistę. - zapewnienie stosownego oprogramowania umożliwiające modyfikacje oraz wgrywanie tras Wymagania dla tablic czołowych i bocznych: - tablica elektroniczna diodowa LED, - jasność świecenia minimum 4500 cd/m 2, - możliwość przewijania tekstu, - możliwość wyświetlania tekstu w dwóch wierszach, - napisy muszą być czytelne z odległości min. 75 m. Wymagania dla instalacji rozgłoszeniowej: - wykonana wg. UIC 440 i UIC 568, - sterownik o budowie modułowej, - klawiatura odporna na zalanie wodą, - cztery głośniki w wagonie rozrządczym ra i rb, pięć głośników w wagonie silnikowym s, - po jednym mikrofonie w każdej kabinie maszynisty. Wymagania dla systemu urządzeń audio-video: - System kompatybilny z systemem informacji wizualno-dzwiekowej, winien zawierać odtwarzacz DVD z zapętleniem, czytnika kart pamięci wraz z gniazdem USB, 6 monitorów (2 w jednym członie),: - zalecana rozdzielczość min. 1680x1050, matryca TFT/TN, kontrast 1200:1, kąt widzenie 178 odporne na odbicia świetlne (refleksy) - monitory zabezpieczone szybą pancerną typu P4, 2.8 Wymagania dla monitoringu: - monitoringiem ma być objęte wnętrze każdego wagonu z takim rozlokowaniem kamer, aby nie było martwych pól 9 kamer kolorowych, wykonanych jako tzw. rybie oczka, - rozmieszczenie kamer wewnętrznych powinno umożliwiać podgląd całego ezt, - 2 kamery obserwujące boki ezt z każdej kabiny maszynisty, Zamontowanie kamer szlakowych w każdej kabinie - obraz z każdej kamery winien być zapisywany i archiwizowany co najmniej przez okres 120 godzin, 240godz 5

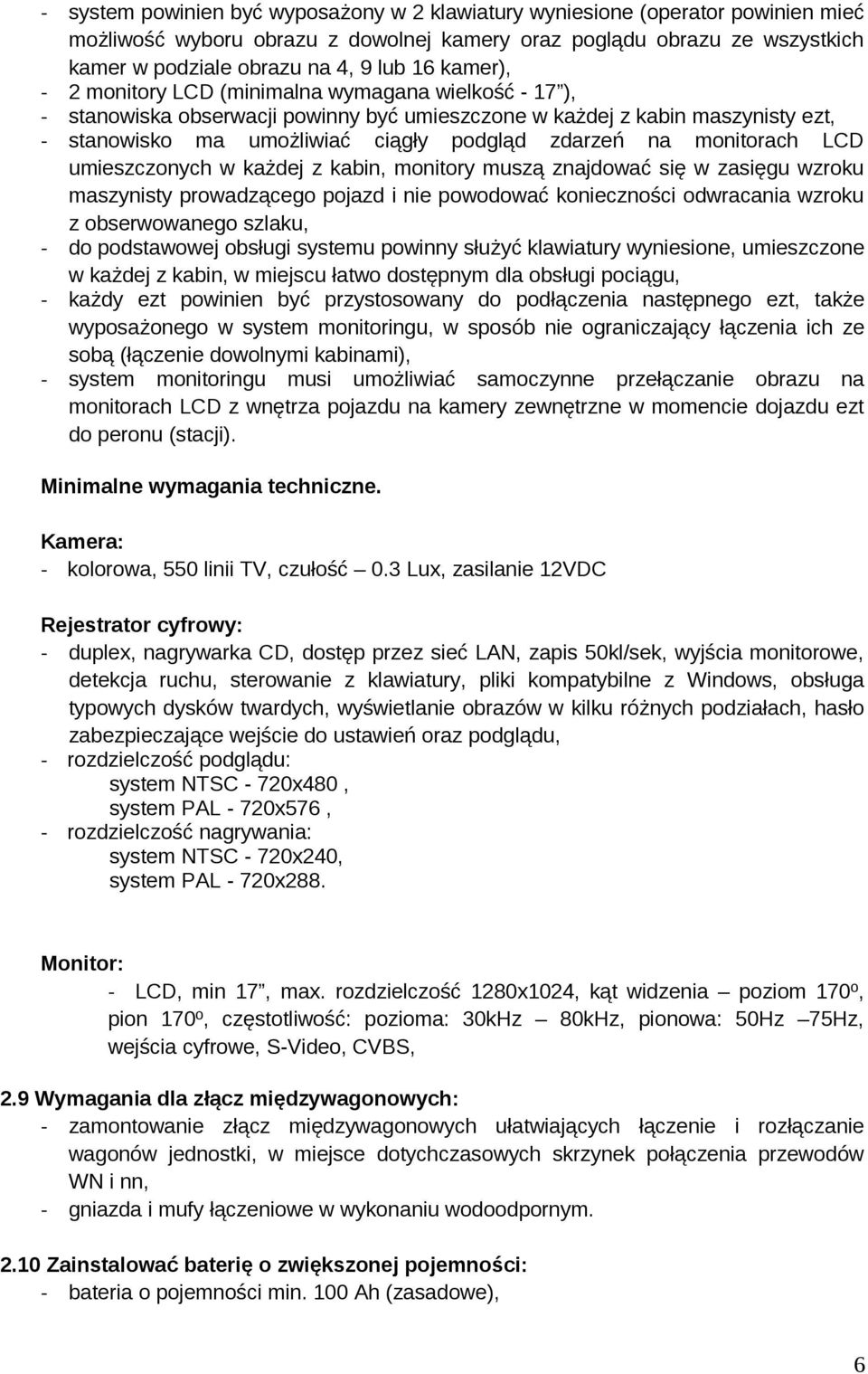

6 - system powinien być wyposażony w 2 klawiatury wyniesione (operator powinien mieć możliwość wyboru obrazu z dowolnej kamery oraz poglądu obrazu ze wszystkich kamer w podziale obrazu na 4, 9 lub 16 kamer), - 2 monitory LCD (minimalna wymagana wielkość - 17 ), - stanowiska obserwacji powinny być umieszczone w każdej z kabin maszynisty ezt, - stanowisko ma umożliwiać ciągły podgląd zdarzeń na monitorach LCD umieszczonych w każdej z kabin, monitory muszą znajdować się w zasięgu wzroku maszynisty prowadzącego pojazd i nie powodować konieczności odwracania wzroku z obserwowanego szlaku, - do podstawowej obsługi systemu powinny służyć klawiatury wyniesione, umieszczone w każdej z kabin, w miejscu łatwo dostępnym dla obsługi pociągu, - każdy ezt powinien być przystosowany do podłączenia następnego ezt, także wyposażonego w system monitoringu, w sposób nie ograniczający łączenia ich ze sobą (łączenie dowolnymi kabinami), - system monitoringu musi umożliwiać samoczynne przełączanie obrazu na monitorach LCD z wnętrza pojazdu na kamery zewnętrzne w momencie dojazdu ezt do peronu (stacji). Minimalne wymagania techniczne. Kamera: - kolorowa, 550 linii TV, czułość 0.3 Lux, zasilanie 12VDC Rejestrator cyfrowy: - duplex, nagrywarka CD, dostęp przez sieć LAN, zapis 50kl/sek, wyjścia monitorowe, detekcja ruchu, sterowanie z klawiatury, pliki kompatybilne z Windows, obsługa typowych dysków twardych, wyświetlanie obrazów w kilku różnych podziałach, hasło zabezpieczające wejście do ustawień oraz podglądu, - rozdzielczość podglądu: system NTSC - 720x480, system PAL - 720x576, - rozdzielczość nagrywania: system NTSC - 720x240, system PAL - 720x288. Monitor: - LCD, min 17, max. rozdzielczość 1280x1024, kąt widzenia poziom 170º, pion 170º, częstotliwość: pozioma: 30kHz 80kHz, pionowa: 50Hz 75Hz, wejścia cyfrowe, S-Video, CVBS, 2.9 Wymagania dla złącz międzywagonowych: - zamontowanie złącz międzywagonowych ułatwiających łączenie i rozłączanie wagonów jednostki, w miejsce dotychczasowych skrzynek połączenia przewodów WN i nn, - gniazda i mufy łączeniowe w wykonaniu wodoodpornym Zainstalować baterię o zwiększonej pojemności: - bateria o pojemności min. 100 Ah (zasadowe), 6

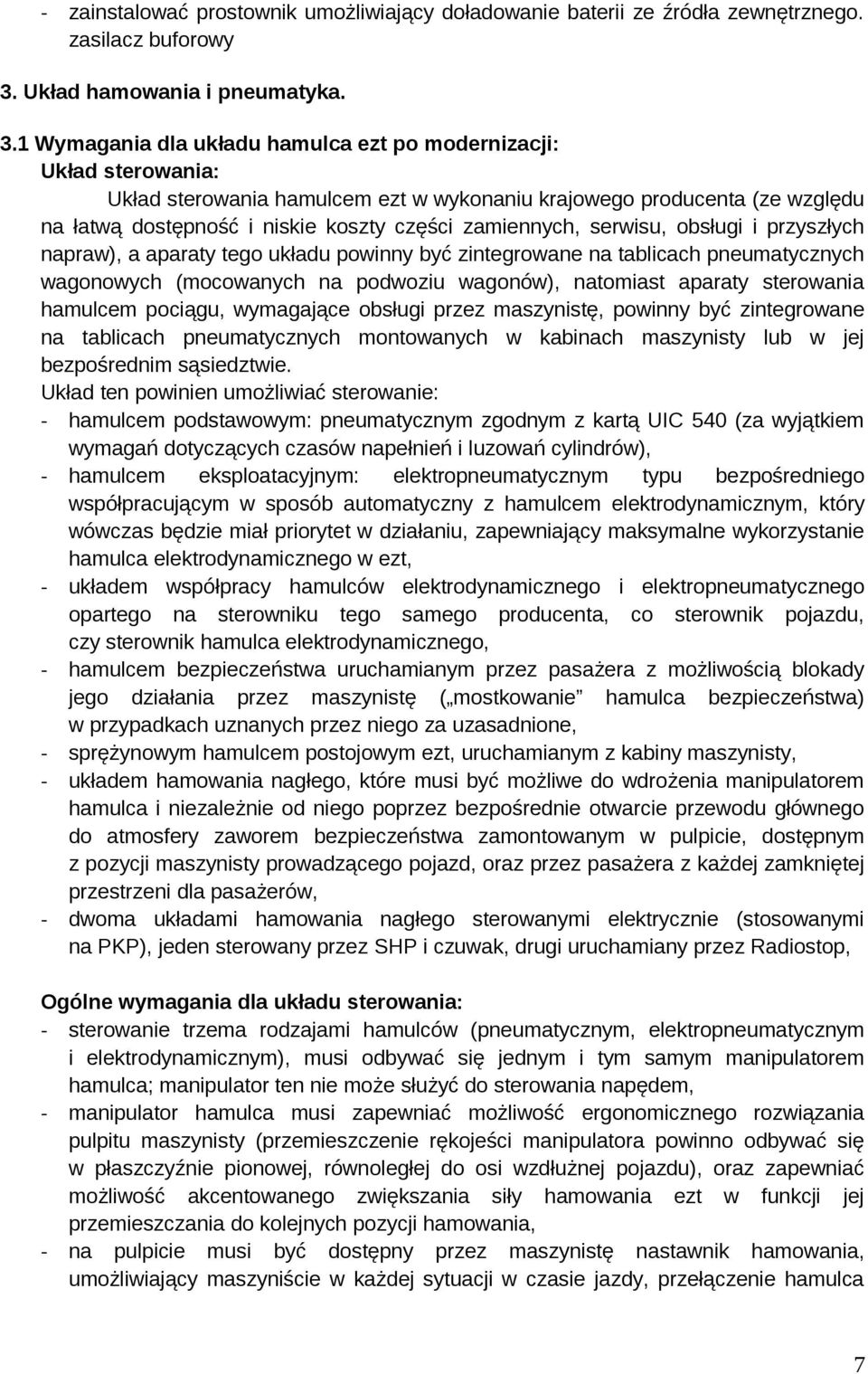

7 - zainstalować prostownik umożliwiający doładowanie baterii ze źródła zewnętrznego. zasilacz buforowy 3. Układ hamowania i pneumatyka. 3.1 Wymagania dla układu hamulca ezt po modernizacji: Układ sterowania: Układ sterowania hamulcem ezt w wykonaniu krajowego producenta (ze względu na łatwą dostępność i niskie koszty części zamiennych, serwisu, obsługi i przyszłych napraw), a aparaty tego układu powinny być zintegrowane na tablicach pneumatycznych wagonowych (mocowanych na podwoziu wagonów), natomiast aparaty sterowania hamulcem pociągu, wymagające obsługi przez maszynistę, powinny być zintegrowane na tablicach pneumatycznych montowanych w kabinach maszynisty lub w jej bezpośrednim sąsiedztwie. Układ ten powinien umożliwiać sterowanie: - hamulcem podstawowym: pneumatycznym zgodnym z kartą UIC 540 (za wyjątkiem wymagań dotyczących czasów napełnień i luzowań cylindrów), - hamulcem eksploatacyjnym: elektropneumatycznym typu bezpośredniego współpracującym w sposób automatyczny z hamulcem elektrodynamicznym, który wówczas będzie miał priorytet w działaniu, zapewniający maksymalne wykorzystanie hamulca elektrodynamicznego w ezt, - układem współpracy hamulców elektrodynamicznego i elektropneumatycznego opartego na sterowniku tego samego producenta, co sterownik pojazdu, czy sterownik hamulca elektrodynamicznego, - hamulcem bezpieczeństwa uruchamianym przez pasażera z możliwością blokady jego działania przez maszynistę ( mostkowanie hamulca bezpieczeństwa) w przypadkach uznanych przez niego za uzasadnione, - sprężynowym hamulcem postojowym ezt, uruchamianym z kabiny maszynisty, - układem hamowania nagłego, które musi być możliwe do wdrożenia manipulatorem hamulca i niezależnie od niego poprzez bezpośrednie otwarcie przewodu głównego do atmosfery zaworem bezpieczeństwa zamontowanym w pulpicie, dostępnym z pozycji maszynisty prowadzącego pojazd, oraz przez pasażera z każdej zamkniętej przestrzeni dla pasażerów, - dwoma układami hamowania nagłego sterowanymi elektrycznie (stosowanymi na PKP), jeden sterowany przez SHP i czuwak, drugi uruchamiany przez Radiostop, Ogólne wymagania dla układu sterowania: - sterowanie trzema rodzajami hamulców (pneumatycznym, elektropneumatycznym i elektrodynamicznym), musi odbywać się jednym i tym samym manipulatorem hamulca; manipulator ten nie może służyć do sterowania napędem, - manipulator hamulca musi zapewniać możliwość ergonomicznego rozwiązania pulpitu maszynisty (przemieszczenie rękojeści manipulatora powinno odbywać się w płaszczyźnie pionowej, równoległej do osi wzdłużnej pojazdu), oraz zapewniać możliwość akcentowanego zwiększania siły hamowania ezt w funkcji jej przemieszczania do kolejnych pozycji hamowania, - na pulpicie musi być dostępny przez maszynistę nastawnik hamowania, umożliwiający maszyniście w każdej sytuacji w czasie jazdy, przełączenie hamulca 7

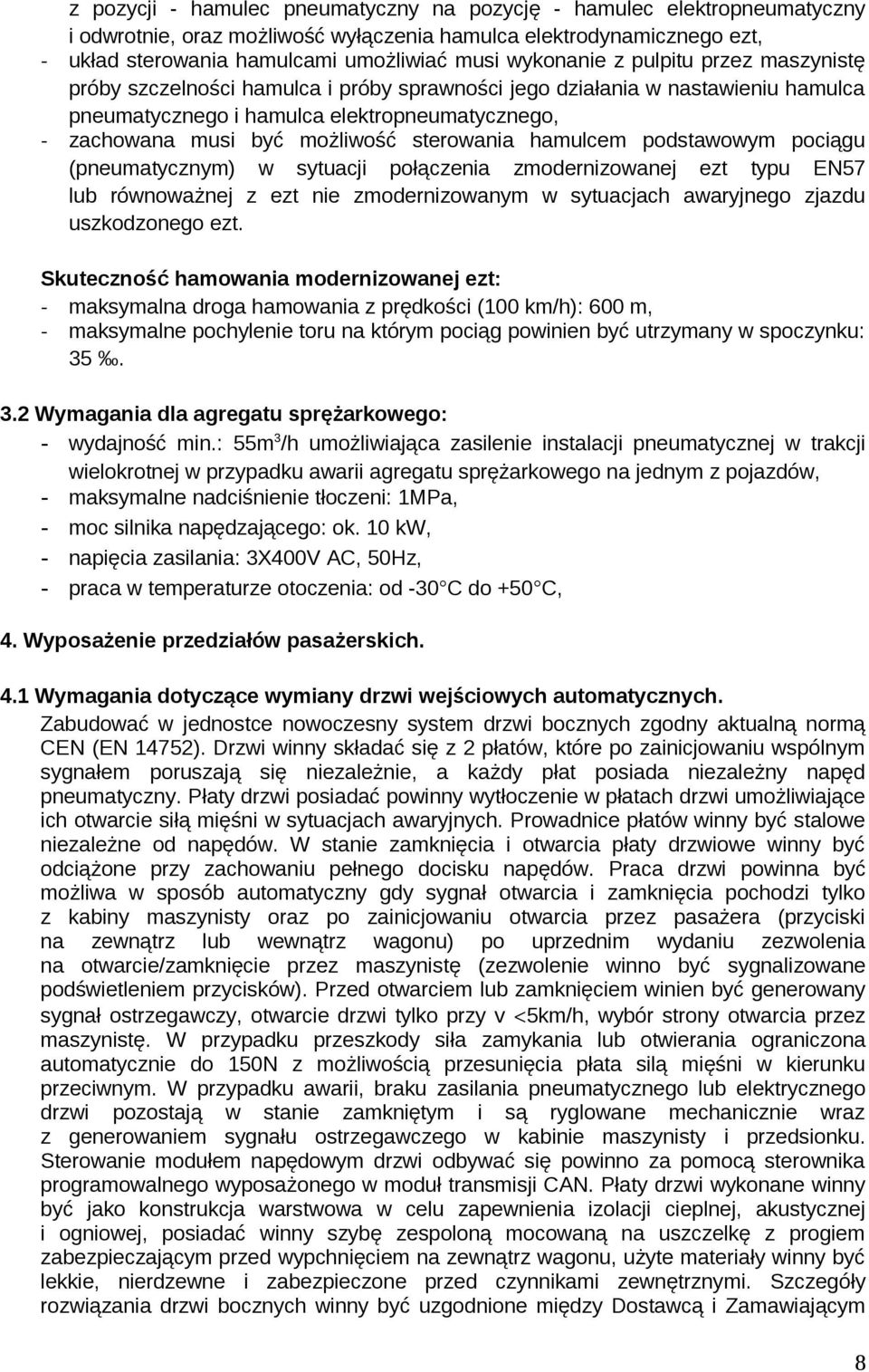

8 z pozycji - hamulec pneumatyczny na pozycję - hamulec elektropneumatyczny i odwrotnie, oraz możliwość wyłączenia hamulca elektrodynamicznego ezt, - układ sterowania hamulcami umożliwiać musi wykonanie z pulpitu przez maszynistę próby szczelności hamulca i próby sprawności jego działania w nastawieniu hamulca pneumatycznego i hamulca elektropneumatycznego, - zachowana musi być możliwość sterowania hamulcem podstawowym pociągu (pneumatycznym) w sytuacji połączenia zmodernizowanej ezt typu EN57 lub równoważnej z ezt nie zmodernizowanym w sytuacjach awaryjnego zjazdu uszkodzonego ezt. Skuteczność hamowania modernizowanej ezt: - maksymalna droga hamowania z prędkości (100 km/h): 600 m, - maksymalne pochylenie toru na którym pociąg powinien być utrzymany w spoczynku: Wymagania dla agregatu sprężarkowego: - wydajność min.: 55m 3 /h umożliwiająca zasilenie instalacji pneumatycznej w trakcji wielokrotnej w przypadku awarii agregatu sprężarkowego na jednym z pojazdów, - maksymalne nadciśnienie tłoczeni: 1MPa, - moc silnika napędzającego: ok. 10 kw, - napięcia zasilania: 3X400V AC, 50Hz, - praca w temperaturze otoczenia: od -30 C do +50 C, 4. Wyposażenie przedziałów pasażerskich. 4.1 Wymagania dotyczące wymiany drzwi wejściowych automatycznych. Zabudować w jednostce nowoczesny system drzwi bocznych zgodny aktualną normą CEN (EN 14752). Drzwi winny składać się z 2 płatów, które po zainicjowaniu wspólnym sygnałem poruszają się niezależnie, a każdy płat posiada niezależny napęd pneumatyczny. Płaty drzwi posiadać powinny wytłoczenie w płatach drzwi umożliwiające ich otwarcie siłą mięśni w sytuacjach awaryjnych. Prowadnice płatów winny być stalowe niezależne od napędów. W stanie zamknięcia i otwarcia płaty drzwiowe winny być odciążone przy zachowaniu pełnego docisku napędów. Praca drzwi powinna być możliwa w sposób automatyczny gdy sygnał otwarcia i zamknięcia pochodzi tylko z kabiny maszynisty oraz po zainicjowaniu otwarcia przez pasażera (przyciski na zewnątrz lub wewnątrz wagonu) po uprzednim wydaniu zezwolenia na otwarcie/zamknięcie przez maszynistę (zezwolenie winno być sygnalizowane podświetleniem przycisków). Przed otwarciem lub zamknięciem winien być generowany sygnał ostrzegawczy, otwarcie drzwi tylko przy v <5km/h, wybór strony otwarcia przez maszynistę. W przypadku przeszkody siła zamykania lub otwierania ograniczona automatycznie do 150N z możliwością przesunięcia płata silą mięśni w kierunku przeciwnym. W przypadku awarii, braku zasilania pneumatycznego lub elektrycznego drzwi pozostają w stanie zamkniętym i są ryglowane mechanicznie wraz z generowaniem sygnału ostrzegawczego w kabinie maszynisty i przedsionku. Sterowanie modułem napędowym drzwi odbywać się powinno za pomocą sterownika programowalnego wyposażonego w moduł transmisji CAN. Płaty drzwi wykonane winny być jako konstrukcja warstwowa w celu zapewnienia izolacji cieplnej, akustycznej i ogniowej, posiadać winny szybę zespoloną mocowaną na uszczelkę z progiem zabezpieczającym przed wypchnięciem na zewnątrz wagonu, użyte materiały winny być lekkie, nierdzewne i zabezpieczone przed czynnikami zewnętrznymi. Szczegóły rozwiązania drzwi bocznych winny być uzgodnione między Dostawcą i Zamawiającym 8

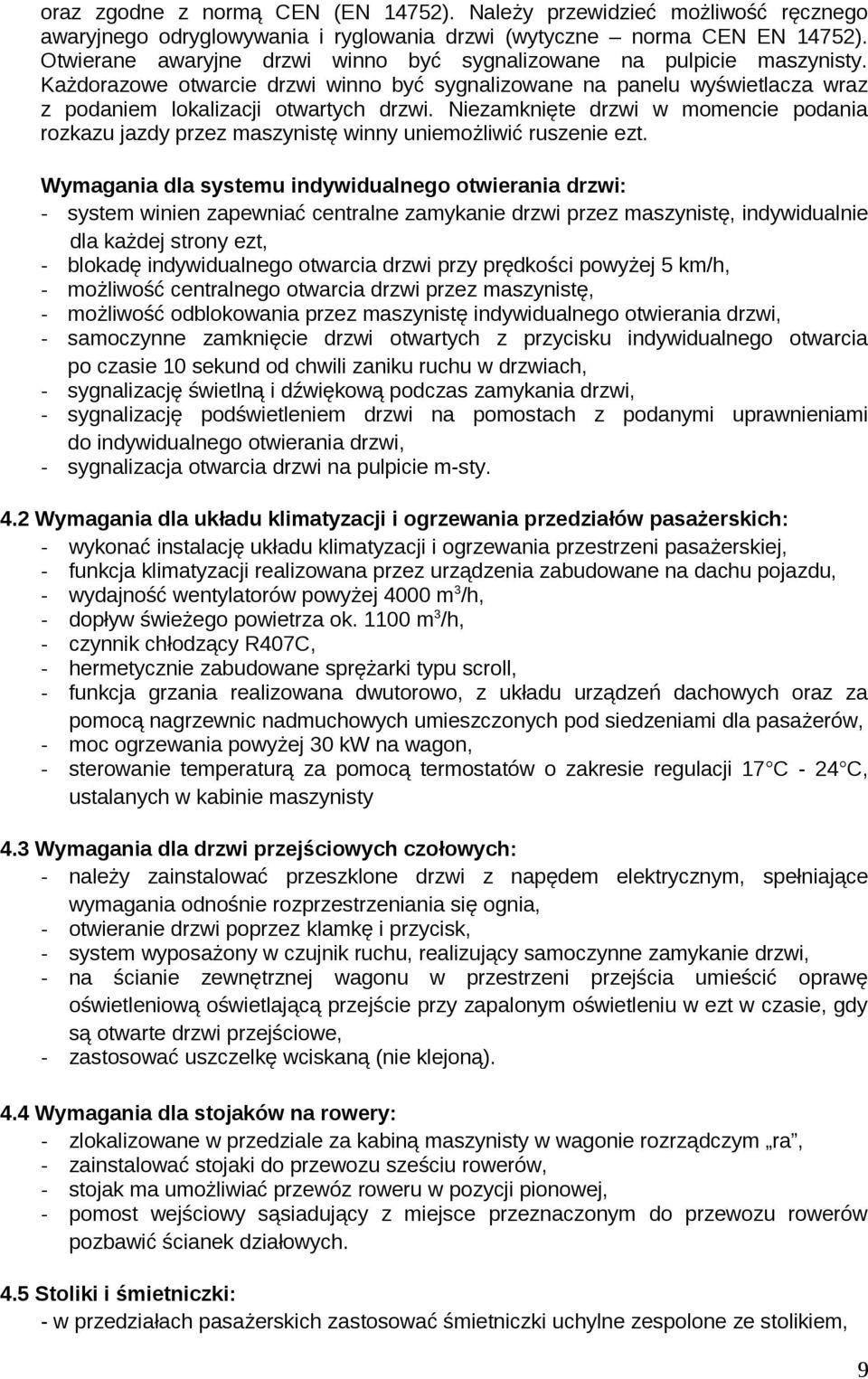

9 oraz zgodne z normą CEN (EN 14752). Należy przewidzieć możliwość ręcznego awaryjnego odryglowywania i ryglowania drzwi (wytyczne norma CEN EN 14752). Otwierane awaryjne drzwi winno być sygnalizowane na pulpicie maszynisty. Każdorazowe otwarcie drzwi winno być sygnalizowane na panelu wyświetlacza wraz z podaniem lokalizacji otwartych drzwi. Niezamknięte drzwi w momencie podania rozkazu jazdy przez maszynistę winny uniemożliwić ruszenie ezt. Wymagania dla systemu indywidualnego otwierania drzwi: - system winien zapewniać centralne zamykanie drzwi przez maszynistę, indywidualnie dla każdej strony ezt, - blokadę indywidualnego otwarcia drzwi przy prędkości powyżej 5 km/h, - możliwość centralnego otwarcia drzwi przez maszynistę, - możliwość odblokowania przez maszynistę indywidualnego otwierania drzwi, - samoczynne zamknięcie drzwi otwartych z przycisku indywidualnego otwarcia po czasie 10 sekund od chwili zaniku ruchu w drzwiach, - sygnalizację świetlną i dźwiękową podczas zamykania drzwi, - sygnalizację podświetleniem drzwi na pomostach z podanymi uprawnieniami do indywidualnego otwierania drzwi, - sygnalizacja otwarcia drzwi na pulpicie m-sty. 4.2 Wymagania dla układu klimatyzacji i ogrzewania przedziałów pasażerskich: - wykonać instalację układu klimatyzacji i ogrzewania przestrzeni pasażerskiej, - funkcja klimatyzacji realizowana przez urządzenia zabudowane na dachu pojazdu, - wydajność wentylatorów powyżej 4000 m 3 /h, - dopływ świeżego powietrza ok m 3 /h, - czynnik chłodzący R407C, - hermetycznie zabudowane sprężarki typu scroll, - funkcja grzania realizowana dwutorowo, z układu urządzeń dachowych oraz za pomocą nagrzewnic nadmuchowych umieszczonych pod siedzeniami dla pasażerów, - moc ogrzewania powyżej 30 kw na wagon, - sterowanie temperaturą za pomocą termostatów o zakresie regulacji 17 C - 24 C, ustalanych w kabinie maszynisty 4.3 Wymagania dla drzwi przejściowych czołowych: - należy zainstalować przeszklone drzwi z napędem elektrycznym, spełniające wymagania odnośnie rozprzestrzeniania się ognia, - otwieranie drzwi poprzez klamkę i przycisk, - system wyposażony w czujnik ruchu, realizujący samoczynne zamykanie drzwi, - na ścianie zewnętrznej wagonu w przestrzeni przejścia umieścić oprawę oświetleniową oświetlającą przejście przy zapalonym oświetleniu w ezt w czasie, gdy są otwarte drzwi przejściowe, - zastosować uszczelkę wciskaną (nie klejoną). 4.4 Wymagania dla stojaków na rowery: - zlokalizowane w przedziale za kabiną maszynisty w wagonie rozrządczym ra, - zainstalować stojaki do przewozu sześciu rowerów, - stojak ma umożliwiać przewóz roweru w pozycji pionowej, - pomost wejściowy sąsiadujący z miejsce przeznaczonym do przewozu rowerów pozbawić ścianek działowych. 4.5 Stoliki i śmietniczki: - w przedziałach pasażerskich zastosować śmietniczki uchylne zespolone ze stolikiem, 9

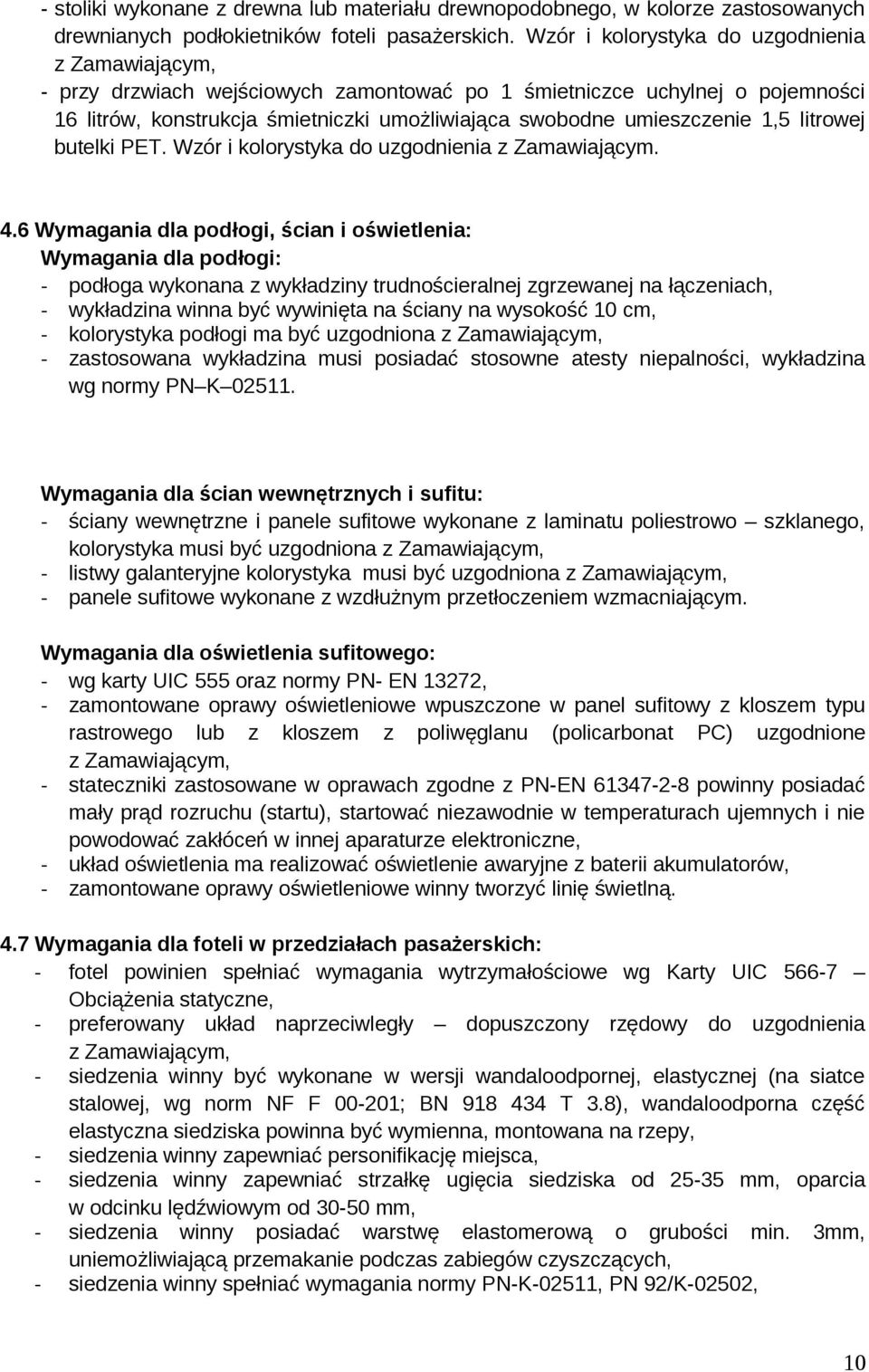

10 - stoliki wykonane z drewna lub materiału drewnopodobnego, w kolorze zastosowanych drewnianych podłokietników foteli pasażerskich. Wzór i kolorystyka do uzgodnienia z Zamawiającym, - przy drzwiach wejściowych zamontować po 1 śmietniczce uchylnej o pojemności 16 litrów, konstrukcja śmietniczki umożliwiająca swobodne umieszczenie 1,5 litrowej butelki PET. Wzór i kolorystyka do uzgodnienia z Zamawiającym. 4.6 Wymagania dla podłogi, ścian i oświetlenia: Wymagania dla podłogi: - podłoga wykonana z wykładziny trudnościeralnej zgrzewanej na łączeniach, - wykładzina winna być wywinięta na ściany na wysokość 10 cm, - kolorystyka podłogi ma być uzgodniona z Zamawiającym, - zastosowana wykładzina musi posiadać stosowne atesty niepalności, wykładzina wg normy PN K Wymagania dla ścian wewnętrznych i sufitu: - ściany wewnętrzne i panele sufitowe wykonane z laminatu poliestrowo szklanego, kolorystyka musi być uzgodniona z Zamawiającym, - listwy galanteryjne kolorystyka musi być uzgodniona z Zamawiającym, - panele sufitowe wykonane z wzdłużnym przetłoczeniem wzmacniającym. Wymagania dla oświetlenia sufitowego: - wg karty UIC 555 oraz normy PN- EN 13272, - zamontowane oprawy oświetleniowe wpuszczone w panel sufitowy z kloszem typu rastrowego lub z kloszem z poliwęglanu (policarbonat PC) uzgodnione z Zamawiającym, - stateczniki zastosowane w oprawach zgodne z PN-EN powinny posiadać mały prąd rozruchu (startu), startować niezawodnie w temperaturach ujemnych i nie powodować zakłóceń w innej aparaturze elektroniczne, - układ oświetlenia ma realizować oświetlenie awaryjne z baterii akumulatorów, - zamontowane oprawy oświetleniowe winny tworzyć linię świetlną. 4.7 Wymagania dla foteli w przedziałach pasażerskich: - fotel powinien spełniać wymagania wytrzymałościowe wg Karty UIC Obciążenia statyczne, - preferowany układ naprzeciwległy dopuszczony rzędowy do uzgodnienia z Zamawiającym, - siedzenia winny być wykonane w wersji wandaloodpornej, elastycznej (na siatce stalowej, wg norm NF F ; BN T 3.8), wandaloodporna część elastyczna siedziska powinna być wymienna, montowana na rzepy, - siedzenia winny zapewniać personifikację miejsca, - siedzenia winny zapewniać strzałkę ugięcia siedziska od mm, oparcia w odcinku lędźwiowym od mm, - siedzenia winny posiadać warstwę elastomerową o grubości min. 3mm, uniemożliwiającą przemakanie podczas zabiegów czyszczących, - siedzenia winny spełniać wymagania normy PN-K-02511, PN 92/K-02502, 10

11 - siedzenia powinny być wyposażone w wymienną, elastyczną nakładkę zagłówka, pokrytą skórą lub materiałem skóropodobnym w kolorze uzgodnionym z Zamawiającym, - tylna ściana fotela winna być: pokryta materiałem obiciowym lub osłoną wykonaną z tworzywa sztucznego typu ABS lub poliwęglan, - siedzenia szczytowe (przy ściankach działowych przy pomostach) wyposażone w maskownicę, - fotele wyposażyć w gniazdka 230 V (zasilanie laptopa). Gniazda zabudować pomiędzy siedziskami, po jednym na 2 pary foteli w układzie naprzeciwległym, - fotele wyposażyć w podłokietniki: nieruchomy: od strony okna wagonu, ruchome: środkowy i boczny od strony przejścia, - przed przystąpieniem do montażu wzór siedzeń dostarczyć do Zamawiającego w celu akceptacji, - fotel powinien być wyposażony w uchwyt zamocowany na wysokości zagłówka od strony przejścia: metalowy (malowany proszkowo struktura i stopień połysku do uzgodnienia z Zamawiającym) lub z tworzywa, barwiony w masie, - mocowanie fotela cantila stopa mocowana tylko do ściany bocznej, - fotele winny być pokryte materiałem w kolorystyce i wzornictwie zgodnym z akcentami Województwa Łódzkiego, wskazanym przez Zamawiającego, przy czym zamawiający zastrzega sobie możliwość ostatecznego wyboru fotela pod względem parametrów ergonomicznych, estetycznych i kolorystyczno-wzorniczych, - fotele i użyte w nich materiały powinny spełniać wymagania normy NF F , BN T 3.8 (cięcie), PN-K-02511:2000, PN-K-02502, Karta UIC Wymagania dla okien pakietowych: - wg wymagań karty UIC 564-1, - okna pakietowe z otwieraniem uchylnym do wnętrza wagonu, część uchylna 40%, zabezpieczone przed otwarciem kluczem konduktorskim, - osadzenie okna w uszczelce silikonowej, - każde okno wyposażyć w roletę przeciwsłoneczną szczegóły rozwiązania technicznego, materiały oraz kolorystyka do uzgodnienia z Zamawiającym, - w każdym wagonie po dwa okna bezpieczeństwa Wymagania dotyczące kabin WC: - 2 toalety systemu zamkniętego (wykonanych z laminatu poliestrowo-szklanego), w tym: - jedna toaleta na pociąg wg karty UIC 563, - jedna dla osób na wózkach inwalidzkich i z możliwością przewijania niemowląt wg TSI PRM, - zbiorniki na nieczystości oraz instalacja wodna sterowaną elektrozaworami. Zbiornik wody podgrzewany elektrycznie, instalacja doprowadzająca wodę do muszli ustępowej i umywalki tzw. "sucha". Jedna z kabin w pobliżu zainstalowanego 11

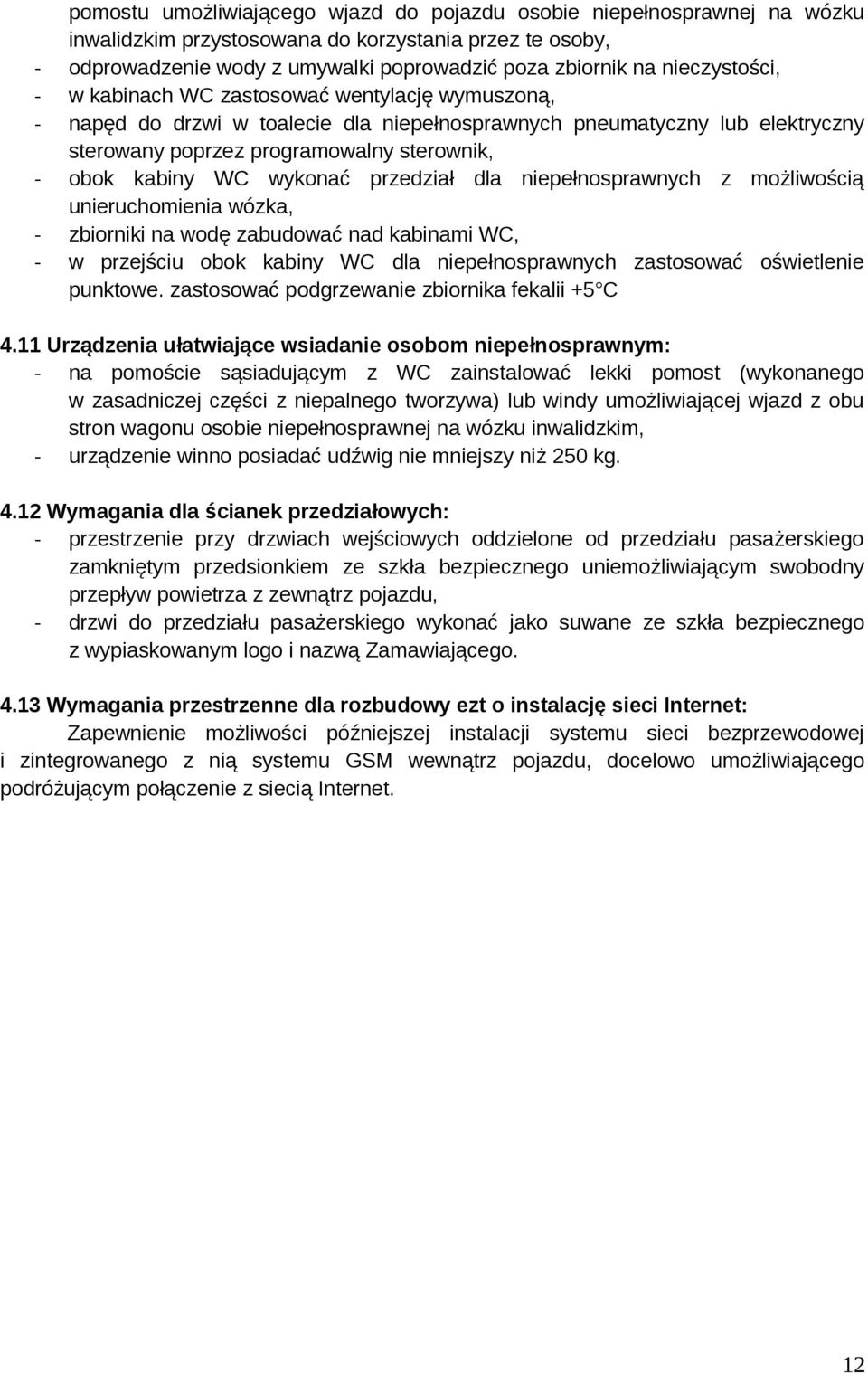

12 pomostu umożliwiającego wjazd do pojazdu osobie niepełnosprawnej na wózku inwalidzkim przystosowana do korzystania przez te osoby, - odprowadzenie wody z umywalki poprowadzić poza zbiornik na nieczystości, - w kabinach WC zastosować wentylację wymuszoną, - napęd do drzwi w toalecie dla niepełnosprawnych pneumatyczny lub elektryczny sterowany poprzez programowalny sterownik, - obok kabiny WC wykonać przedział dla niepełnosprawnych z możliwością unieruchomienia wózka, - zbiorniki na wodę zabudować nad kabinami WC, - w przejściu obok kabiny WC dla niepełnosprawnych zastosować oświetlenie punktowe. zastosować podgrzewanie zbiornika fekalii +5 C 4.11 Urządzenia ułatwiające wsiadanie osobom niepełnosprawnym: - na pomoście sąsiadującym z WC zainstalować lekki pomost (wykonanego w zasadniczej części z niepalnego tworzywa) lub windy umożliwiającej wjazd z obu stron wagonu osobie niepełnosprawnej na wózku inwalidzkim, - urządzenie winno posiadać udźwig nie mniejszy niż 250 kg Wymagania dla ścianek przedziałowych: - przestrzenie przy drzwiach wejściowych oddzielone od przedziału pasażerskiego zamkniętym przedsionkiem ze szkła bezpiecznego uniemożliwiającym swobodny przepływ powietrza z zewnątrz pojazdu, - drzwi do przedziału pasażerskiego wykonać jako suwane ze szkła bezpiecznego z wypiaskowanym logo i nazwą Zamawiającego Wymagania przestrzenne dla rozbudowy ezt o instalację sieci Internet: Zapewnienie możliwości późniejszej instalacji systemu sieci bezprzewodowej i zintegrowanego z nią systemu GSM wewnątrz pojazdu, docelowo umożliwiającego podróżującym połączenie z siecią Internet. 12
