1 ZAKŁAD USŁUG ELEKTRYCZNYCH ЄLFORTIS. Adam Hara ul.chodkiewicza STALOWA WOLA NIP tel.(0-15) PROJEKT BUDOWLANY TEMAT: ZAPLECZE I ŁĄCZNIK POMIĘDZY SALĄ GIMNASTYCZNĄ A BUDYNKIEM ZESPOŁU SZKÓŁ W JEŻOWEM INSTALACJE ELEKTRYCZNE WEWNĘTRZNE BRANŻA: ELEKTRYCZNA INWESTOR: STAROSTWO POWIATOWE NISKO PL. WOLNOŚCI NISKO ADRES BUDOWY: JEŻOWE dz. nr 4324/4; 4329/2 OPRACOWAŁ: inż. ADAM HARA upr. proj. 230/TBG/94 SPRAWDZIŁ: inż IGNACY RADLIŃSKI upr. proj. E- 114/02 STALOWA WOLA r.

2 SPIS ZAWARTOŚCI OPRACOWANIA 1. Strona tytułowa 2. Spis zawartości opracowania 3. Opis techniczny 4. Rysunki : Rys. 1 Plan instalacji oświetlenie. Rys. 2 Plan instalacji - gniazda wtyczkowe. Rys. 3 Plan instalacji - wentylacja. Rys. 4 Plan instalacji przyzewowej i dzwonkowej. Rys. 5 Plan instalacji odgromowej. Rys. 6 Tablica TB-21- schemat. Rys. 7 Tablica TB-21 zabudowa. Rys. 8 Schemat instalacji przyzewowej. Rys. 9 Schemat sterowania wentylacją. 2

3 1. WSTĘP. 1.1 Temat opracowania. Tematem opracowania jest projekt budowlany instalacji elektrycznej wewnętrznej w łączniku i zapleczu pomiędzy salą gimnastyczną, a budynkiem Zespołu Szkół w Jeżowem. 1.2 Podstawa opracowania. -zlecenie inwestora, -projekt techniczny część budowlana, -wytyczne i uzgodnienia z przedstawicielem inwestora, -inwentaryzacja własna, -obowiązujące normy i przepisy, 1.3 Zakres opracowania. -zasilanie WLZ y -rozdzielnie elektryczne -instalacja elektryczna oświetleniowa, -instalacja elektryczna obwodów gniazd, -instalacja wentylacji, -instalacja przyzewowa, -instalacja odgromowa, 3

4 2. OPIS TECHNICZNY 2.1 Zasilanie WLZ, tablice rozdzielcze. Nowo projektowane pomieszczenia łącznika i zaplecza sali gimnastycznej zasilone będą zalicznikowo z istniejącej rozdzielni głównej RG usytuowanej w budynku Zespołu Szkół. W rozdzielni RG należy dobudowć rozłącznik bezpiecznikowy R 303/ 25A i wyprowadzić WLZ przewodem YDYżo 5 x 10 układanym p/t do projektowanej tablicy TB-21. Do rozdziału energii na potrzeby zaplecza projektuje się tablicę TB- 21w obudowie p/t typ Ekinoxe TX 4 x 18 prod. Fael- Legrand. Tablicę wykonać wg. rys. 6 i 7 i zabudować p/t w miejscu jak na rys Instalacja oświetlenia ogólnego. Instalację oświetlenia ogólnego wykonać jako p/t przewodem YDYpżo3/4 x 1,5, obwody wyprowadzić z tablicy TB- 21. Do oświetlenia dobrano oprawy jarzeniowe f-y ES-System i żarowe prod. Lena Lighting. Rodzaje i ilości opraw podano na rysunkach 1. Wyłączniki, przełączniki przyciski f- y POLO instalować na wysokości 1,4m od podłoża. W łazienkach, WC i pomieszczeniach o ścianach wyłożonych płytkami glazurowymi instalować osprzęt bryzgoszczelny. W pomieszczeniu dla niepełnosprawnych wyłączniki, przyciski instalować na wysokości 0,8 m od podłoża. 2.3 Instalacja oświetlenia awaryjnego i ewakuacyjnego. Do oświetlenia awaryjnego przy zaniku napięcia wykorzystane będą oprawy jak do oświetlenia podstawowego z wbudowanym modułem awaryjnym o czasie świecenia 2 h. Oprawy na rys. 1 oznaczono wyróżnikiem AWAR. Zasilanie opraw wykonać przewodem YDYp żo 4 x 1,5 przewód zasilający układ inwertora z przed wyłącznika, przełącznika obwodu oświetleniowego. Do oświetlenia drogi ewakuacji przy wyjściu na klatkę schodową, wyjściu z budynku projektuje się ewakuacyjne oprawy Es- System Monitor-2o czasie autonomii 2 godzin o typie jak na rys. 1. Zasilanie oprawy wykonać przewodem YDYżo 3 x 1,5, oprawa pracuje tylko wyłącznie po zaniku napięcia podstawowego. 4

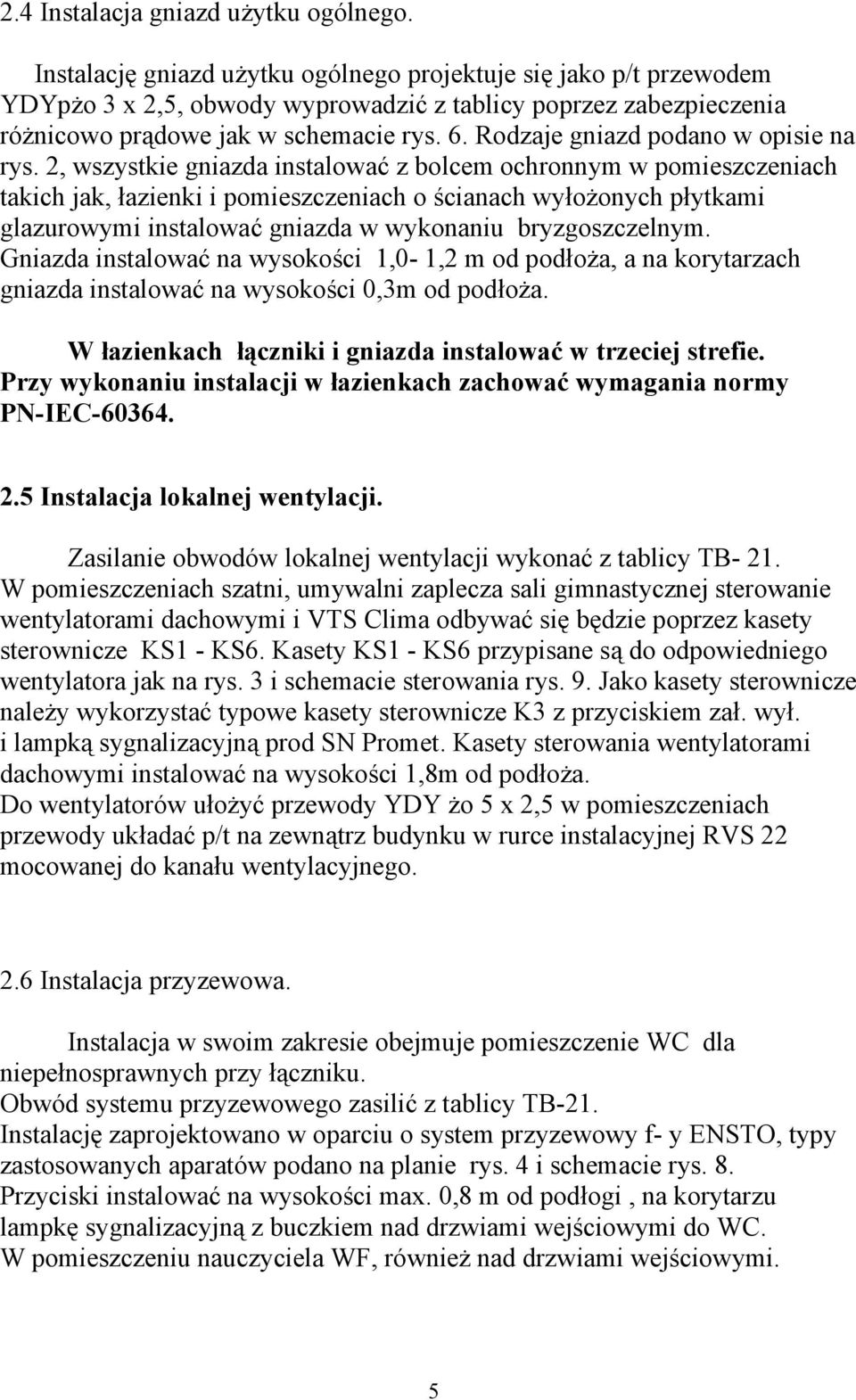

5 2.4 Instalacja gniazd użytku ogólnego. Instalację gniazd użytku ogólnego projektuje się jako p/t przewodem YDYpżo 3 x 2,5, obwody wyprowadzić z tablicy poprzez zabezpieczenia różnicowo prądowe jak w schemacie rys. 6. Rodzaje gniazd podano w opisie na rys. 2, wszystkie gniazda instalować z bolcem ochronnym w pomieszczeniach takich jak, łazienki i pomieszczeniach o ścianach wyłożonych płytkami glazurowymi instalować gniazda w wykonaniu bryzgoszczelnym. Gniazda instalować na wysokości 1,0-1,2 m od podłoża, a na korytarzach gniazda instalować na wysokości 0,3m od podłoża. W łazienkach łączniki i gniazda instalować w trzeciej strefie. Przy wykonaniu instalacji w łazienkach zachować wymagania normy PN-IEC Instalacja lokalnej wentylacji. Zasilanie obwodów lokalnej wentylacji wykonać z tablicy TB- 21. W pomieszczeniach szatni, umywalni zaplecza sali gimnastycznej sterowanie wentylatorami dachowymi i VTS Clima odbywać się będzie poprzez kasety sterownicze KS1 - KS6. Kasety KS1 - KS6 przypisane są do odpowiedniego wentylatora jak na rys. 3 i schemacie sterowania rys. 9. Jako kasety sterownicze należy wykorzystać typowe kasety sterownicze K3 z przyciskiem zał. wył. i lampką sygnalizacyjną prod SN Promet. Kasety sterowania wentylatorami dachowymi instalować na wysokości 1,8m od podłoża. Do wentylatorów ułożyć przewody YDY żo 5 x 2,5 w pomieszczeniach przewody układać p/t na zewnątrz budynku w rurce instalacyjnej RVS 22 mocowanej do kanału wentylacyjnego. 2.6 Instalacja przyzewowa. Instalacja w swoim zakresie obejmuje pomieszczenie WC dla niepełnosprawnych przy łączniku. Obwód systemu przyzewowego zasilić z tablicy TB-21. Instalację zaprojektowano w oparciu o system przyzewowy f- y ENSTO, typy zastosowanych aparatów podano na planie rys. 4 i schemacie rys. 8. Przyciski instalować na wysokości max. 0,8 m od podłogi, na korytarzu lampkę sygnalizacyjną z buczkiem nad drzwiami wejściowymi do WC. W pomieszczeniu nauczyciela WF, również nad drzwiami wejściowymi. 5

6 2.7 Instalacja dzwonka szkolnego. Instalację dzwonka wykonać przewodem YDY p żo 3 x 1,5 p/t wg. rys 4 jako nawiązanie do istniejącej instalacji dzwonka szkolnego na parterze w budynku Zespołu Szkół. 2.8 Instalacja odgromowa. Projektowaną instalację odgromową wykonać na uchwytach klejonych i uchwytach mocowanych do obróbek blacharskich. Do zwodu poziomego łączyć wszystkie wystające części ponad dachem budynku ti. kominy, wyciągi wentylacyjne. Połączenia wykonać drutem FeZn Ø6 za pomocą uchwytów i złączek stosowanych w instalacjach odgromowych. Zwody pionowe wykonać jako naprężne drutem FeZn Ø6do zacisków złącz kontrolnych. Wysokości złącz 1,6-1,8 m od poziomu gruntu. Przewody odprowadzające z płaskownika FeZn 25 x 4 układanego p/t. Przewody uziemiające jak i uziom otokowy wykonać z płaskownika FeZn 25 x 4. Uziom otokowy układać na głębokości 0,6m i w odległości co najmniej 1m od krawędzi obiektu.przy wejściach do budynku oraz bramach wjazdowych bednarkę należy układać na głębokości 1,5m i w odległości 1,5m od krawędzi obiektu lub w rurach PCV. Wszystkie połączenia wykonać jako spawane i zabezpieczyć przed korozją. Wykonać połączenia projektowanej instalacji z istniejącą instalacją odgromową i istniejącym uziomem otokowym. Wypadkowa rezystancja uziemienia nie może przekroczyć wartości 30om. Całość prac wykonać wg. rys. 5 zgodnie z obowiązującą norma PN-IEC Ochrona przepięciowa. Zgodnie z PN-93-E-05009/443 jak i DU 10/95 obowiązuje stosowanie ochrony przepięciowej w wewnętrznych instalacjach elektrycznych. Dla układu sieci wewnętrznej TN- S ochrona została zaprojektowana w tablicy TB- 21 w oparciu o ograniczniki klasy C DEHNguard TNS 230/400. 6

7 Ochrona przeciwporażeniowa. Sieć zasilająca pracuje w układzie TN-C, rozdziału przewodu PEN dokonać w rozdzielni RG. Dla instalacji odbiorczej przyjęto system ochrony od porażeń szybkie wyłączanie w układzie TN-S. Zastosowano system ochrony przed porażeniem poprzez: ochronę podstawową (izolację części czynnych urządzeń i przewodów oraz osłon i obudów); ochronę dodatkową przed dotykiem pośrednim (samoczynne wyłączenie prądu rażeniowego, uziemienie ochronne, uziemienie robocze punktu zerowego transformatora); ochronę uzupełniającą (połączenia wyrównawcze, wyłączniki różnicowoprądowe, wyłączniki instalacyjne, wkładki topikowe o działaniu szybkim); -wszystkie obwody instalacji elektrycznej jednofazowe wykonać jako trójprzewodowe (L1,N,PE ),obwody trójfazowe wykonać jako pięcioprzewodowe (L1-3,N,PE), -do żyły PE podłączyć wszystkie dostępne części metalowe urządzeń i maszyn oraz bolce gniazd wtyczkowych, -dla obwodów wtyczkowych gniazd jednofazowych zastosowano wyłączniki różnicowo prądowe o ΔI = 0,03A. UWAGA KOŃCOWA Całość prac wykonać zgodnie z normą PN- IEC i przepisami. Po wykonaniu przeprowadzić niezbędne próby i prace pomiarowe celem przekazania obiektu do odbioru. Instalowane urządzenia elektrotechniczne i materiały winny posiadać świadectwa i atesty techniczne. 7

8 I. Zestawienie mocy OBLICZENIA TECHNICZNE TABLICA Pi kj Psz Isz - kw - kw A TB-21 16,7 0, RAZEM 16,7 0, Spadek napięcia w WLZ a ) - WLZ do TB-21 TB-21 u = 10000x60x100 =0,65% < 2% 57x10x Obliczenie natężenia oświetlenia w pomieszczeniach przeprowadzono w oparciu o program DIALux wyniki załączono do projektu. 8

9 I. WLZ- y, tablice. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW. 1. Rozłącznik bezpiecznikowy R 303 /25A kpl Przewód YDY żo 5 x 10 mb Rurka karbowana peszel RKP 28 mb Płaskownik FeZn 25 x 4 mb Przewód LY żo 6 mb Tablica TB-21 wg. rys. 6 i 7 kpl. 1 II. Instalacja oświetlenia ogólnego. 1. Oprawa jarzeniowa SNTX 236 EVG prod. ES - System kpl Oprawa jarzeniowa SNTX 236 EVG prod. ES - System + moduł awaryjny czas 2h doj/w kpl Oprawa jarzeniowa CO1 236 EVG IP65 prod. ES - System kpl Oprawa jarzeniowa CO1 136 EVG IP65 prod. ES - System kpl Oprawa jarzeniowa SRE 236 EVG prod. ES - System kpl Oprawa jarzeniowa SNTX 218 EVG prod. ES - System kpl Źródło światła do j/ w świetlówka L36W/830 Osram szt Źródło światła do j/ w świetlówka L18W/830 Osram szt Oprawa żarowa Rondo 100 W prod. Lena Lighting kpl Oprawa oświetlenia ewakuacyjnego seria Monitor 2-DS1-A8TA2N - czas 2h prod. ES - System kpl Wyłącznik p/t 16 A POLO szt Wyłącznik p/t bryzgoszczelny 16 A POLO szt Przełącznik świecznikowy p/t 16 A POLO szt Przełącznik świecznikowy p/t 16 A POLO szt. 5 bryzgoszczelny 15. Wyłącznik schodowy p/t 16 A POLO szt Przewód YDYp 2 x 1,5 mb Przewód YDYp żo 3 x 1,5 mb Przewód YDYp żo 4 x 1,5 mb Przewód YDYp żo 5 x 1,5 mb. 80 III. Instalacja gniazd użytku ogólnego. 1. Gniazdo p/t 16 A/Z POLO szt Gniazdo p/t bryzgoszczelne 16 A/Z POLO szt Przewód YDYp żo 3 x 2,5 mb

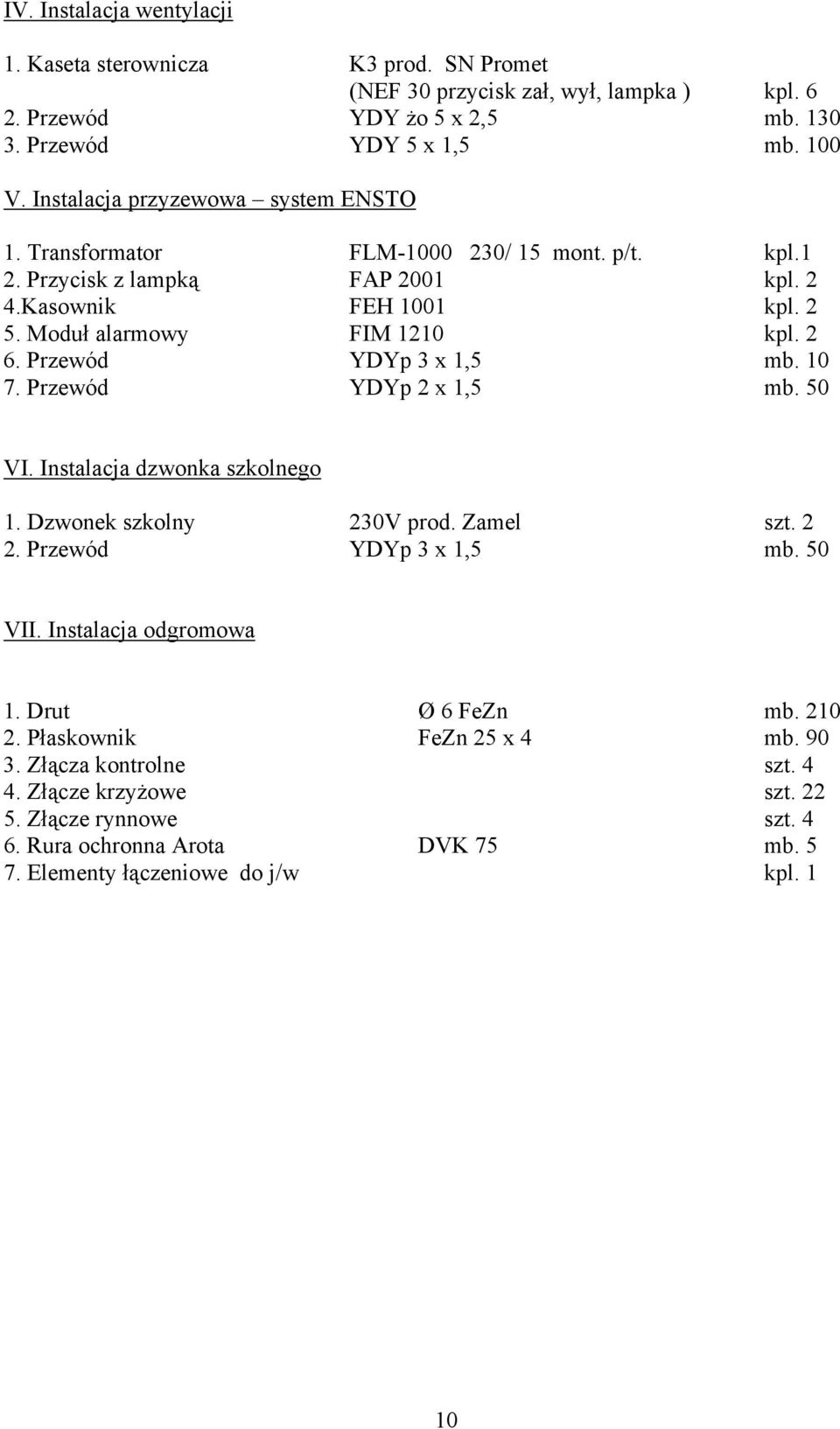

10 IV. Instalacja wentylacji 1. Kaseta sterownicza K3 prod. SN Promet (NEF 30 przycisk zał, wył, lampka ) kpl Przewód YDY żo 5 x 2,5 mb Przewód YDY 5 x 1,5 mb. 100 V. Instalacja przyzewowa system ENSTO 1. Transformator FLM / 15 mont. p/t. kpl.1 2. Przycisk z lampką FAP 2001 kpl. 2 4.Kasownik FEH 1001 kpl Moduł alarmowy FIM 1210 kpl Przewód YDYp 3 x 1,5 mb Przewód YDYp 2 x 1,5 mb. 50 VI. Instalacja dzwonka szkolnego 1. Dzwonek szkolny 230V prod. Zamel szt Przewód YDYp 3 x 1,5 mb. 50 VII. Instalacja odgromowa 1. Drut Ø 6 FeZn mb Płaskownik FeZn 25 x 4 mb Złącza kontrolne szt Złącze krzyżowe szt Złącze rynnowe szt Rura ochronna Arota DVK 75 mb Elementy łączeniowe do j/w kpl. 1 10
