1 2013 EDYCJA 2013

2 INCOBEX ELPLAST Wysokie nakłady finansowe pozwoliły nam na stworzenie trzech działów firmy. Działy te doskonale współpracują ze sobą i uzupełniają się, tworząc dla naszych klientów kompleksową ofertę współpracy, w myśl zasady: od projektu, aż po gotowy wyrób. Cele i zadania Nadrzędnym celem naszego działania jest zapewnienie najwyższej jakości produktów, oraz w pełni usatysfakcjonowanie oczekiwań każdego klienta. Osiągamy to, poprzez niezwykłą dbałość o jakość wykonywanych przez nas usług, konkurencyjną cenę oraz ciągłe wzbogacanie i wprowadzanie nowoczesnego wzornictwa naszych produktów. Z naszymi klientami pragniemy budować relacje oparte na zaufaniu i partnerstwie. Rzetelność i wiarygodność to wartości, którymi kierujemy się w codziennej pracy. Przedsiębiorstwo INCOBEX ELPLAST jest w pełni polską spółką kapitałową z siedzibą w Bielsku Białej. Od roku 2003 działamy na rynku branży elektrotechnicznej oraz energetycznej, dynamicznie się rozwijając. W pierwszych latach swojej działalności firma zajmowała się głównie handlem, bazując na zdobytym doświadczeniu. W roku 2008 został utworzony pierwszy dział produkcyjny PLASTIC, który zajmuje się produkcją elementów plastikowych do wyposażania rozdzielnic elektrycznych. Rok 2010 zaowocował stworzeniem następnego działu TOOLS, który jest kolejnym etapem rozwoju. W dziale tym powstawały dokumentacje techniczne wyrobów nowowprowadzanych na rynek, których skutkiem jest uruchomienie pełnej i niezależnej produkcji form : wtryskowych, tłocznych, wykrojników i krempowników W związku z nieustającym rozwojem działalności oraz odpowiadając na rosnące zapotrzebowanie naszych klientów, rozpoczęliśmy produkcję obudów i szaf metalowych dla energetyki. Owocem tego jest stworzenie kolejnego działu o nazwie METALBOX. Obecnie INCOBEX ELPLAST przebudowywuje swoje hale produkcyjne. Wizualizacja przedstawia nowy budynek, który powstanie w 2013 roku. Będzie on siedzibą wszystkich działów: PLASTIC, TOOLS, METALBOX. 2 3

3 Obudowy rozdzielnic nasłupowych stacji transformatorowych RST POWER Zastosowanie : Dane techniczne szaf RST POWER: Rozdzielnia nasłupowa stacji transformatorowych. Obudowa jest przystosowana do montażu na słupie, za pomocą dwóch obejm o średnicy wewnętrznej 350mm. materiał blacha aluminiowa grubości 2mm; sposób łączenia elementów spawanie; elementy obudowy są pokryte lakierem poliestrowo proszkowym, co zapobiega korozji blachy oraz tworzy barierę ochronną na warunki atmosferyczne. Podstawowy kolor rozdzielnic to RAL 7035, pozostałe kolory na życzenie klienta; przewietrzanie - obudowa wyposażona jest w system wentylacji labiryntowej; dach: wyposażony jest w kominki 4xø60mm oraz 4xø80mm (kominki zaślepione); dno: istnieje możliwość zastosowania płyty płaskiej, płyty z kominami 5xø80mm lub kanału kablowego zabezpieczającego kable wychodzące do ziemi; elementy montażowe: obudowa posiada cztery kątowniki umożliwiające montaż wyposażenia na różnych głębokościach. GŁĘBOKOŚĆ ŚWIATŁO 1 SZEROKOŚĆ klasa ochronności: I; stopień ochrony obudowy: IP44; odporność na uderzenia: IK10. WYMIARY [mm] MODEL SZEROKOŚĆ WYMIARY GŁĘBOKOŚĆ [mm] ŚWIATŁO 1 ŚWIATŁO 2 MODEL RST POWER SZEROKOŚĆ GŁĘBKOŚĆ ŚWIATŁO 1 RST POWER RST POWER RST POWER RST POWER Na zamówienie klienta produkujemy szafy serii RST POWER w innych wymiarach. DOSTAWA STANDARDOWA: obudowa wraz z drzwiami; kątowniki mocujące; zaślepki do otworów kominkowych; DOSTAWA ROZSZERZONA: obejma słupowa; wypełnienie dna : kanał kablowy lub blacha z kominami 5xø80. wypełnienie dna: blacha płaska; 4 5

4 RNK POWER - na konstrukcji GŁĘBOKOŚĆ SZEROKOŚĆ SZEROKOŚĆ 1 SZEROKOŚĆ 2 ŚWIATŁO 1 ŚWIATŁO 2 Obudowy rozdzielnic wnętrzowych-wolnostojących stacji transformatorowych. Zastosowanie : ŚWIATŁO 4 ŚWIATŁO 5 ŚWIATŁO 3 Obudowy RNK przystosowane są do prefabrykacji pod kątem: rozdziału energii elektrycznej; zasilania oraz zabezpieczania maszyn i urządzeń branży energetycznej. Montaż obudowy polega na usytuowaniu jej nad kanałem kablowym lub na posadzce przemysłowej i przytwierdzeniu jej do podłoża czterema śrubami M10. materiał blacha ocynkowana 1,5 2mm; sposób łączenia elementów wkręty, nity; elementy obudowy są pokryte lakierem poliestrowo proszkowym, co zapobiega korozji blachy oraz tworzy barierę ochronną na warunki atmosferyczne. Podstawowy kolor obudowy to RAL 7035, pozostałe kolory na życzenie klienta; standardowo obudowy przygotowywane są pod montaż 10, 12 lub 15 aparatów listwowych 400A; górne komory mogą być w wersji symetrycznej lub niesymetrycznej, ponadto obudowy można dowolnie konfigurować poprzez dokładanie kolejno członów zarówno górnych, dolnych jak i bocznych. MODEL RNK 10 S RST POWER 950 RNK 12 S RNK 12 N RNK 15 S RST POWER 950 RNK 15 N N - dwie komory niesymetryczne S - dwie komory symetryczne WYMIARY [mm] SZEROKOŚĆ GŁĘBKOŚĆ SZEROKOŚĆ 1 SZEROKOŚĆ 2 ŚWIATŁO 1 ŚWIATŁO 2 ŚWIATŁO 3 ŚWIATŁO 4 ŚWIATŁO klasa ochronności: I; stopień ochrony obudowy: IP20; odporność na uderzenia: IK10. RN POWER - bez konstrukcji SZEROKOŚĆ SZEROKOŚĆ 1 SZEROKOŚĆ 2 GŁĘBOKOŚĆ ŚWIATŁO 1 ŚWIATŁO 2 ŚWIATŁO 4 ŚWIATŁO 5 ŚWIATŁO 3 WYMIARY [mm] MODEL SZEROKOŚĆ GŁĘBKOŚĆ SZEROKOŚĆ 1 SZEROKOŚĆ 2 ŚWIATŁO 1 ŚWIATŁO 2 ŚWIATŁO 3 ŚWIATŁO 4 ŚWIATŁO 5 RN 10 S RST POWER 950 RN 12 S RN 12 N RN 15 S : RNK10, RNk12, rnk15, RN10, RN12, rn15. RST POWER 950 RN 15 N N - dwie komory niesymetryczne S - dwie komory symetryczne

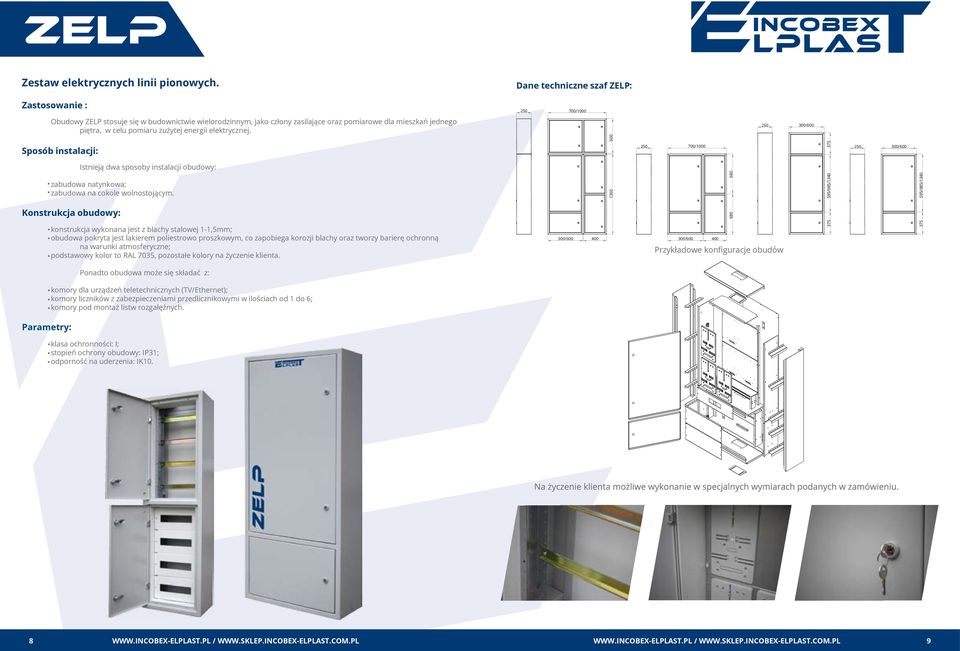

5 Zestaw elektrycznych linii pionowych. Dane techniczne szaf ZELP: Zastosowanie : /1000 Obudowy ZELP stosuje się w budownictwie wielorodzinnym, jako człony zasilające oraz pomiarowe dla mieszkań jednego piętra, w celu pomiaru zużytej energii elektrycznej /600 Istnieją dwa sposoby instalacji obudowy: zabudowa natynkowa; zabudowa na cokole wolnostojącym. konstrukcja wykonana jest z blachy stalowej 1-1,5mm; obudowa pokryta jest lakierem poliestrowo proszkowym, co zapobiega korozji blachy oraz tworzy barierę ochronną na warunki atmosferyczne; podstawowy kolor to RAL 7035, pozostałe kolory na życzenie klienta. 300/ / / Przykładowe konfiguracje obudów /985/ / /985/ Ponadto obudowa może się składać z: komory dla urządzeń teletechnicznych (TV/Ethernet); komory liczników z zabezpieczeniami przedlicznikowymi w ilościach od 1 do 6; komory pod montaż listw rozgałęźnych. klasa ochronności: I; stopień ochrony obudowy: IP31; odporność na uderzenia: IK

6 DMN Drzwiczki elewacyjne natynkowe Zastosowanie: Drzwiczki elewacyjne natynkowe przeznaczone są do maskowania wszelkiego rodzaju otworów ściennych, zarówno w budynkach przemysłowych jak i mieszkalnych. zabudowa natynkowa. konstrukcja wykonana jest z blachy stalowej 1-1,5mm; obudowa pokryta jest lakierem poliestrowo proszkowym, co zapobiega korozji blachy oraz tworzy barierę ochronną na warunki atmosferyczne; podstawowy kolor to RAL 7035, pozostałe kolory na życzenie klienta; drzwi posiadają standardowo zamek na klucz 1333; inne wymiary dostępne na zapytanie. DMN dostępne modele: MODEL WYMIARY [mm] A B C D WNĘKI SZEROKOŚĆ WNĘKI DMN DMN DMN DMN DMN DMN DMN DMN DMN klasa odporności: I; odporność na uderzenia: IK10; stopień ochrony obudowy IP31. B C B-125 A 50 A-125 D 10 11

7 DMP Drzwiczki elewacyjne podtynkowe Zastosowanie: Drzwiczki elewacyjne podtynkowe przeznaczone są do maskowania wszelkiego rodzaju otworów ściennych, zarówno w budynkach przemysłowych jak i mieszkalnych. zabudowa podtynkowa. konstrukcja wykonana jest z blachy stalowej 1-1,5mm; obudowa pokryta jest lakierem poliestrowo proszkowym, co zapobiega korozji blachy oraz tworzy barierę ochronną na warunki atmosferyczne; podstawowy kolor to RAL 7035, pozostałe kolory na życzenie klienta; drzwi posiadają standardowo zamek na klucz 1333; inne wymiary dostępne na zapytanie; DMP dostępne modele: WYMIARY [mm] MODEL A B WYSOKOSĆ WNĘKI SZEROKOŚĆ WNĘKI DMP DMP DMP DMP DMP DMP DMP DMP DMP klasa odporności: I; odporność na uderzenia: IK10; stopień ochrony obudowy IP A B

8 SMUW Szafy uniwersalne wiszące Zastosowanie: Szafy uniwersalne wiszące przeznaczone są do budowy rozdzielnic modułowo licznikowych w I klasie izolacji, wewnątrz budynków wielorodzinnych. możliwość wykonania wersji natynkowej i podtynkowej. konstrukcja obudowy wykonana z blachy stalowej o grubości 1,0-1,5mm, wielokrotnie krępowanej, spawanej; podstawowy kolor to RAL 7035, pozostałe kolory na życzenie klienta. Elementy dodatkowe: Możliwość zastosowania: zamków typu HS, LTK na klucz T9, LKP na klucz 1333; wzierników licznikowych; tablic licznikowych; maskownic wykonanych z płyty PCV o grubości 1,5mm; maskownic wykonanych z blachy o grubości 1,0mm pokrytej lakierem proszkowym RAL 7035 gruba struktura; blach montażowych wykonanych z blachy ocynkowanej; przepustów kablowych - regulowanych; kieszeni na dokumenty; uchwytów naściennych. klasa odporności: I; odporność na uderzenia: IK10; stopień ochrony obudowy IP31. SMUW dostępne modele: G GŁĘBOKOŚĆ - 150mm x530x x530x x530x x530x x680x x680x x680x x680x x680x x830x x830x x830x x830x x830x x830x x980x x980x x980x x980x x980x x980x x980x150 6 GŁĘBOKOŚĆ - 250mm x530x x530x x530x x530x x680x x680x x680x x680x x680x x830x x830x x830x x830x x830x x830x x980x x980x x980x x980x x980x x980x x980x x1130x x1130x x1130x x1130x x1130x x1130x x1130x x1280x x1280x x1280x x1280x x1280x x1280x x1280x x1430x x1430x x1430x x1430x x1430x x1430x x1430x250 9 GŁĘBOKOŚĆ - 300mm x980x x980x x980x x980x x980x x980x x980x x1130x x1130x x1130x x1130x x1130x x1130x x1130x x1280x x1280x x1280x x1280x x1280x x1280x x1280x x1430x x1430x x1430x x1430x x1430x x1430x x1430x300 9 ILOŚĆ RZĘDÓW 150 ILOŚĆ RZĘDÓW 150 ILOŚĆ RZĘDÓW 150 SZEROKOŚĆ GŁĘBOKOŚĆ 14 15

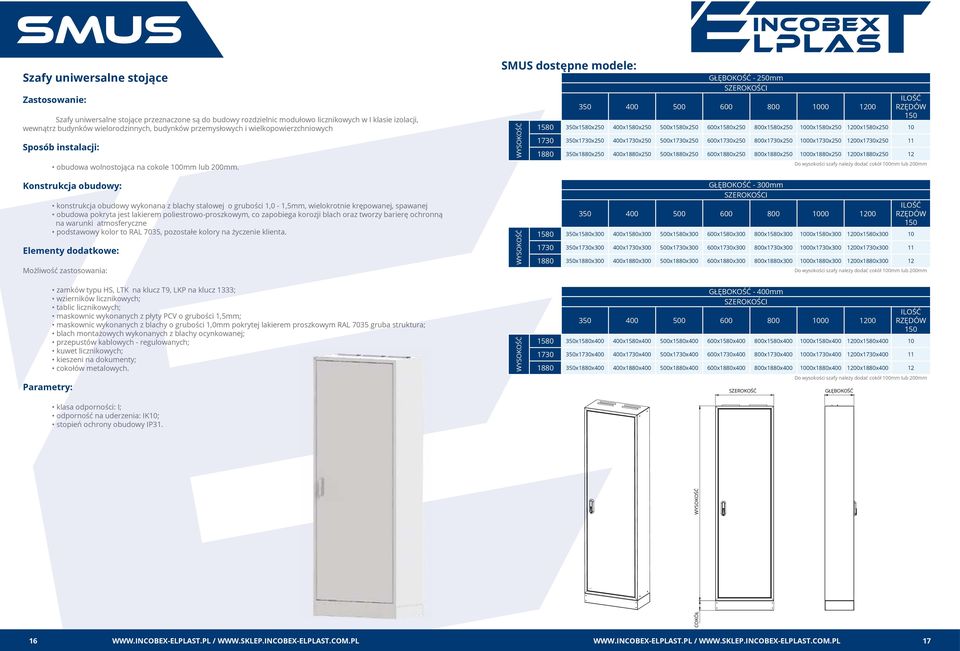

9 SMUS Szafy uniwersalne stojące Zastosowanie: Szafy uniwersalne stojące przeznaczone są do budowy rozdzielnic modułowo licznikowych w I klasie izolacji, wewnątrz budynków wielorodzinnych, budynków przemysłowych i wielkopowierzchniowych obudowa wolnostojąca na cokole 100mm lub 200mm. SMUS dostępne modele: GŁĘBOKOŚĆ - 250mm ILOŚĆ RZĘDÓW x1580x x1580x x1580x x1580x x1580x x1580x x1580x x1730x x1730x x1730x x1730x x1730x x1730x x1730x x1880x x1880x x1880x x1880x x1880x x1880x x1880x Do wysokości szafy należy dodać cokół 100mm lub 200mm konstrukcja obudowy wykonana z blachy stalowej o grubości 1,0-1,5mm, wielokrotnie krępowanej, spawanej obudowa pokryta jest lakierem poliestrowo-proszkowym, co zapobiega korozji blach oraz tworzy barierę ochronną na warunki atmosferyczne podstawowy kolor to RAL 7035, pozostałe kolory na życzenie klienta. Elementy dodatkowe: Możliwość zastosowania: zamków typu HS, LTK na klucz T9, LKP na klucz 1333; wzierników licznikowych; tablic licznikowych; maskownic wykonanych z płyty PCV o grubości 1,5mm; maskownic wykonanych z blachy o grubości 1,0mm pokrytej lakierem proszkowym RAL 7035 gruba struktura; blach montażowych wykonanych z blachy ocynkowanej; przepustów kablowych - regulowanych; kuwet licznikowych; kieszeni na dokumenty; cokołów metalowych. klasa odporności: I; odporność na uderzenia: IK10; stopień ochrony obudowy IP31. GŁĘBOKOŚĆ - 300mm ILOŚĆ RZĘDÓW x1580x x1580x x1580x x1580x x1580x x1580x x1580x x1730x x1730x x1730x x1730x x1730x x1730x x1730x x1880x x1880x x1880x x1880x x1880x x1880x x1880x GŁĘBOKOŚĆ - 400mm Do wysokości szafy należy dodać cokół 100mm lub 200mm ILOŚĆ RZĘDÓW x1580x x1580x x1580x x1580x x1580x x1580x x1580x x1730x x1730x x1730x x1730x x1730x x1730x x1730x x1880x x1880x x1880x x1880x x1880x x1880x x1880x SZEROKOŚĆ Do wysokości szafy należy dodać cokół 100mm lub 200mm GŁĘBOKOŚĆ COKÓŁ 16 17

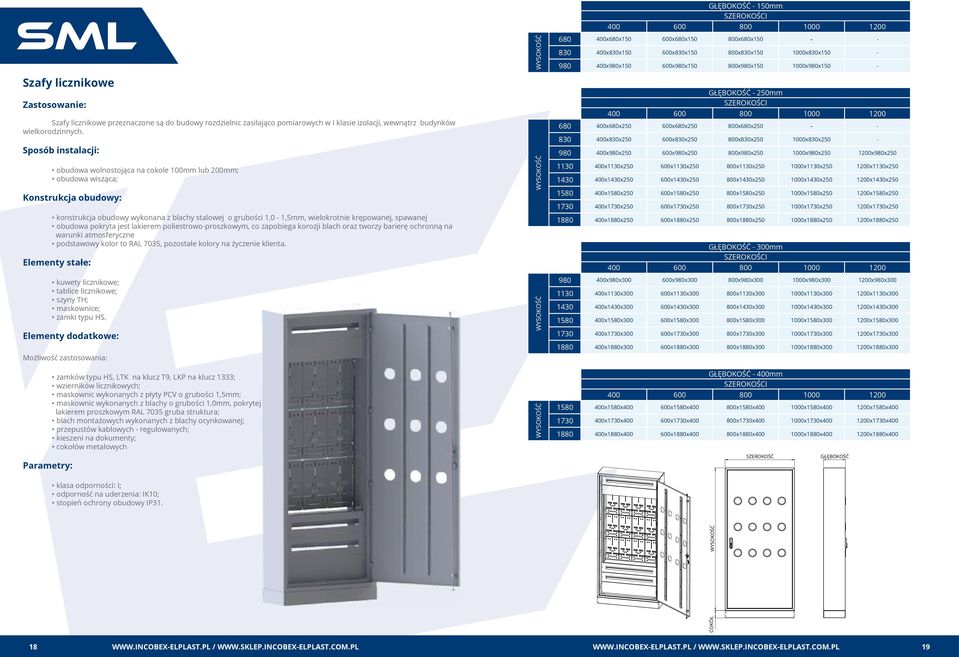

10 SML Szafy licznikowe Zastosowanie: Szafy licznikowe przeznaczone są do budowy rozdzielnic zasilająco pomiarowych w I klasie izolacji, wewnątrz budynków wielkorodzinnych. obudowa wolnostojąca na cokole 100mm lub 200mm; obudowa wisząca; konstrukcja obudowy wykonana z blachy stalowej o grubości 1,0-1,5mm, wielokrotnie krępowanej, spawanej obudowa pokryta jest lakierem poliestrowo-proszkowym, co zapobiega korozji blach oraz tworzy barierę ochronną na warunki atmosferyczne podstawowy kolor to RAL 7035, pozostałe kolory na życzenie klienta. Elementy stałe: kuwety licznikowe; tablice licznikowe; szyny TH; maskownice; zamki typu HS. Elementy dodatkowe: Możliwość zastosowania: zamków typu HS, LTK na klucz T9, LKP na klucz 1333; wzierników licznikowych; maskownic wykonanych z płyty PCV o grubości 1,5mm; maskownic wykonanych z blachy o grubości 1,0mm, pokrytej lakierem proszkowym RAL 7035 gruba struktura; blach montażowych wykonanych z blachy ocynkowanej; przepustów kablowych - regulowanych; kieszeni na dokumenty; cokołów metalowych GŁĘBOKOŚĆ - 150mm x680x x680x x680x x830x x830x x830x x830x x980x x980x x980x x980x150 - GŁĘBOKOŚĆ - 250mm x680x x680x x680x x830x x830x x830x x830x x980x x980x x980x x980x x980x x1130x x1130x x1130x x1130x x1130x x1430x x1430x x1430x x1430x x1430x x1580x x1580x x1580x x1580x x1580x x1730x x1730x x1730x x1730x x1730x x1880x x1880x x1880x x1880x x1880x250 GŁĘBOKOŚĆ - 300mm x980x x980x x980x x980x x980x x1130x x1130x x1130x x1130x x1130x x1430x x1430x x1430x x1430x x1430x x1580x x1580x x1580x x1580x x1580x x1730x x1730x x1730x x1730x x1730x x1880x x1880x x1880x x1880x x1880x300 GŁĘBOKOŚĆ - 400mm x1580x x1580x x1580x x1580x x1580x x1730x x1730x x1730x x1730x x1730x x1880x x1880x x1880x x1880x x1880x400 SZEROKOŚĆ GŁĘBOKOŚĆ klasa odporności: I; odporność na uderzenia: IK10; stopień ochrony obudowy IP31. COKÓŁ 18 19

11 SML

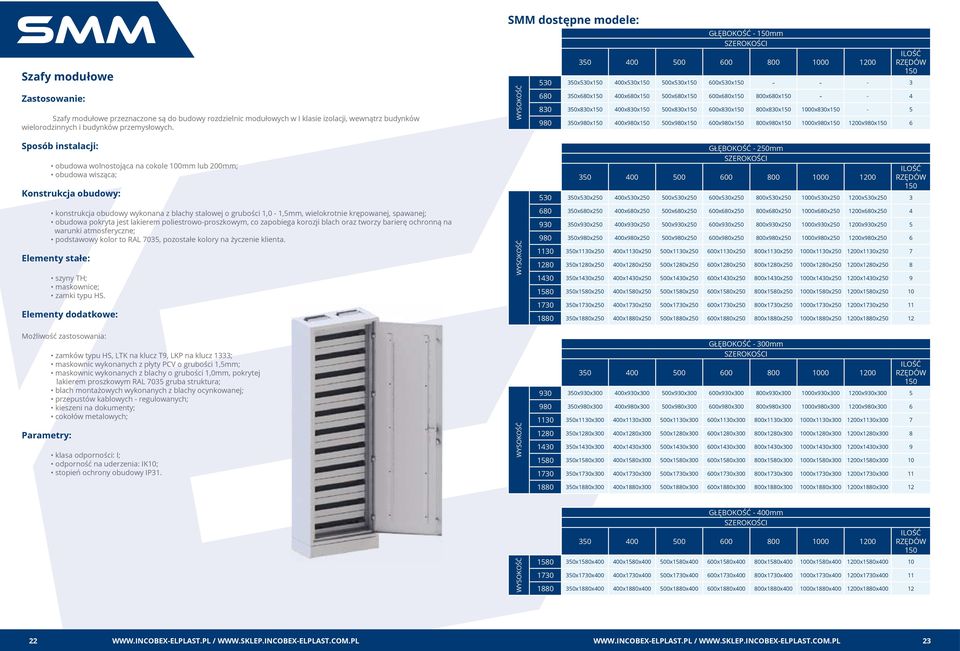

12 SMM Szafy modułowe Zastosowanie: Szafy modułowe przeznaczone są do budowy rozdzielnic modułowych w I klasie izolacji, wewnątrz budynków wielorodzinnych i budynków przemysłowych. obudowa wolnostojąca na cokole 100mm lub 200mm; obudowa wisząca; SMM dostępne modele: GŁĘBOKOŚĆ - 150mm x530x x530x x530x x530x x680x x680x x680x x680x x680x x830x x830x x830x x830x x830x x830x x980x x980x x980x x980x x980x x980x x980x150 6 GŁĘBOKOŚĆ - 250mm x530x x530x x530x x530x x530x x530x x530x250 3 ILOŚĆ RZĘDÓW 150 ILOŚĆ RZĘDÓW 150 konstrukcja obudowy wykonana z blachy stalowej o grubości 1,0-1,5mm, wielokrotnie krępowanej, spawanej; obudowa pokryta jest lakierem poliestrowo-proszkowym, co zapobiega korozji blach oraz tworzy barierę ochronną na warunki atmosferyczne; podstawowy kolor to RAL 7035, pozostałe kolory na życzenie klienta. Elementy stałe: szyny TH; maskownice; zamki typu HS. Elementy dodatkowe: Możliwość zastosowania: zamków typu HS, LTK na klucz T9, LKP na klucz 1333; maskownic wykonanych z płyty PCV o grubości 1,5mm; maskownic wykonanych z blachy o grubości 1,0mm, pokrytej lakierem proszkowym RAL 7035 gruba struktura; blach montażowych wykonanych z blachy ocynkowanej; przepustów kablowych - regulowanych; kieszeni na dokumenty; cokołów metalowych; klasa odporności: I; odporność na uderzenia: IK10; stopień ochrony obudowy IP x680x x680x x680x x680x x680x x680x x680x x930x x930x x930x x930x x930x x930x x930x x980x x980x x980x x980x x980x x980x x980x x1130x x1130x x1130x x1130x x1130x x1130x x1130x x1280x x1280x x1280x x1280x x1280x x1280x x1280x x1430x x1430x x1430x x1430x x1430x x1430x x1430x x1580x x1580x x1580x x1580x x1580x x1580x x1580x x1730x x1730x x1730x x1730x x1730x x1730x x1730x x1880x x1880x x1880x x1880x x1880x x1880x x1880x GŁĘBOKOŚĆ - 300mm x930x x930x x930x x930x x930x x930x x930x x980x x980x x980x x980x x980x x980x x980x x1130x x1130x x1130x x1130x x1130x x1130x x1130x x1280x x1280x x1280x x1280x x1280x x1280x x1280x x1430x x1430x x1430x x1430x x1430x x1430x x1430x300 9 ILOŚĆ RZĘDÓW x1580x x1580x x1580x x1580x x1580x x1580x x1580x x1730x x1730x x1730x x1730x x1730x x1730x x1730x x1880x x1880x x1880x x1880x x1880x x1880x x1880x GŁĘBOKOŚĆ - 400mm ILOŚĆ RZĘDÓW x1580x x1580x x1580x x1580x x1580x x1580x x1580x x1730x x1730x x1730x x1730x x1730x x1730x x1730x x1880x x1880x x1880x x1880x x1880x x1880x x1880x

13 SMM

14 SMS Szafy sterownicze Zastosowanie: Obudowy szaf sterowniczych mają zastosowanie w automatyce przemysłowej, przy tworzeniu skomplikowanych procesów sterowniczych, takich jak np. sygnalizacja świetlna, automatyczne załączanie się maszyn i urządzeń produkcyjnych itp. możliwość montażu bezpośrednio do posadzki betonowej lub ustawienia obudowy na cokole metalowym. obudowa wykonana jest z blachy stalowej o grubości 1,5mm; elementy konstrukcyjne są ze sobą łączone za pomocą spawania bądź też nitowania; cokół wykonany jest z blachy 2mm; system zamykania drzwi oparty jest na całym zestawie, w którego skład wchodzi zamek z językiem, pręty wraz z rolkami prowadzwadzącymi co stanowi 3 punktowy system zamykania; do mocowania aparatury służy płyta montażowa o grubości 2mm; w celu wprowadzenia przewodów do obudowy, możemy wykonać dno puste lub w miejscach wymaganych przez klienta dodajemy przepusty kablowe; kolor podstawowy kolor to RAL 7035, pozostałe kolory na życzenie klienta; obudowy możemy łączyć ze sobą tworząc zestawy szeregowe. klasa odporności: I; odporność na uderzenia: IK10; stopień ochrony obudowy IP31 lub IP55. SMS dostępne modele: MODEL WYMIARY [mm] SZEROKOŚĆ A B GŁĘBOKOŚĆ C LICZBA DRZWI SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS SMS

15 SMR Szafy Ramowe Zastosowanie: Obudowy szaf ramowych służą przedewszystkim do budowy rozdzielnic NN, które zasilają obiekty przemysłowe w energię elektryczną. obudowy ustawia się na posadzce przemysłowej, zakotwiczając je śrubami montażowymi. Możemy też łączyć je ze sobą tworząc tak zwane zestawy szeregowe. ustawienie obudowy na cokole metalowym. szkielet obudowy wykonany z blachy o grubości 2mm - spawany; wszystkie osłony oraz drzwi wykonane są z blachy o grubości 1,5mm; obudowa pokryta jest lakierem poliestrowo-proszkowym, co zapobiega korozji blach oraz tworzy barierę ochronną na warunki atmosferyczne; podstawowy kolor to RAL 7035, pozostałe kolory na życzenie klienta. klasa odporności: I; odporność na uderzenia: IK10; stopień ochrony obudowy IP 31 lub IP54. Rama z blachy o grubości 2mm SZEROKOŚĆ GŁĘBOKOŚĆ SMR dostępne modele: MODEL WYMIARY [mm] SEROKOŚĆ GŁĘBOKOŚĆ SMR 400x1580x SMR 400x1580x SMR 400x1580x SMR 600x1580x SMR 600x1580x SMR 600x1580x SMR 800x1580x SMR 800x1580x SMR 800x1580x SMR 1000x1580x SMR 1000x1580x SMR 1000x1580x SMR 1200x1580x SMR 1200x1580x SMR 1200x1580x SMR 400x1730x SMR 400x1730x SMR 400x1730x SMR 600x1730x SMR 600x1730x SMR 600x1730x SMR 800x1730x SMR 800x1730x SMR 800x1730x SMR 1000x1730x SMR 1000x1730x SMR 2000x1730x SMR 1200x1730x SMR 1200x1730x SMR 1200x1730x SMR 400x1880x SMR 400x1880x SMR 400x1880x SMR 600x1880x SMR 600x1880x SMR 600x1880x SMR 800x1880x SMR 800x1880x SMR 800x1880x SMR 1000x1880x SMR 1000x1880x SMR 1000x1880x SMR 1200x1880x SMR 2000x1880x SMR 1200x1880x

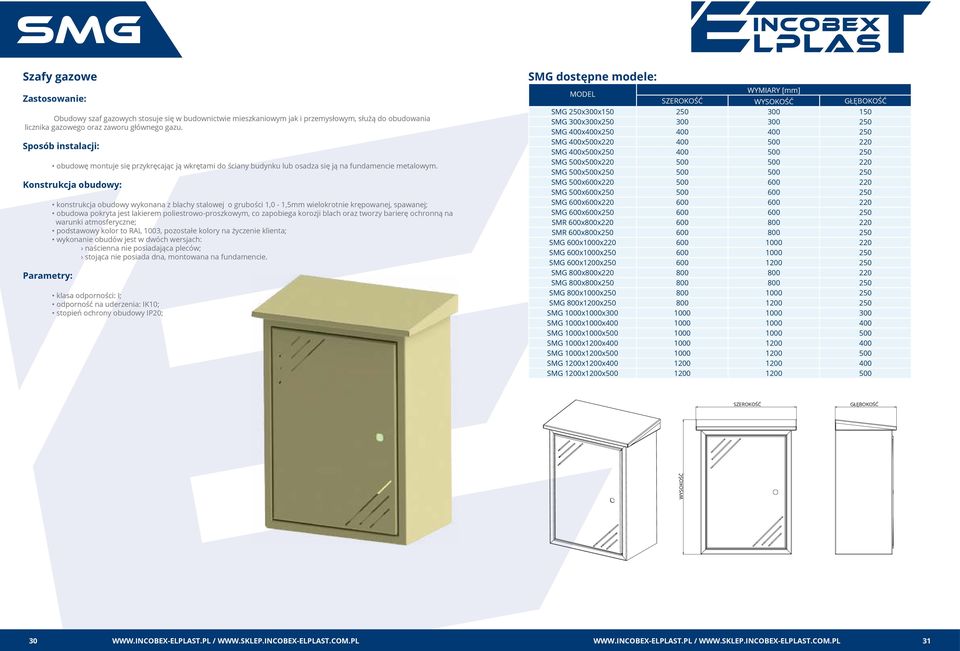

16 SMG Szafy gazowe Zastosowanie: Obudowy szaf gazowych stosuje się w budownictwie mieszkaniowym jak i przemysłowym, służą do obudowania licznika gazowego oraz zaworu głównego gazu. obudowę montuje się przykręcając ją wkrętami do ściany budynku lub osadza się ją na fundamencie metalowym. konstrukcja obudowy wykonana z blachy stalowej o grubości 1,0-1,5mm wielokrotnie krępowanej, spawanej; obudowa pokryta jest lakierem poliestrowo-proszkowym, co zapobiega korozji blach oraz tworzy barierę ochronną na warunki atmosferyczne; podstawowy kolor to RAL 1003, pozostałe kolory na życzenie klienta; wykonanie obudów jest w dwóch wersjach: naścienna nie posiadająca pleców; stojąca nie posiada dna, montowana na fundamencie. klasa odporności: I; odporność na uderzenia: IK10; stopień ochrony obudowy IP20; SMG dostępne modele: MODEL WYMIARY [mm] SZEROKOŚĆ GŁĘBOKOŚĆ SMG 250x300x SMG 300x300x SMG 400x400x SMG 400x500x SMG 400x500x SMG 500x500x SMG 500x500x SMG 500x600x SMG 500x600x SMG 600x600x SMG 600x600x SMR 600x800x SMR 600x800x SMG 600x1000x SMG 600x1000x SMG 600x1200x SMG 800x800x SMG 800x800x SMG 800x1000x SMG 800x1200x SMG 1000x1000x SMG 1000x1000x SMG 1000x1000x SMG 1000x1200x SMG 1000x1200x SMG 1200x1200x SMG 1200x1200x SZEROKOŚĆ GŁĘBOKOŚĆ 30 31

17 FM Fundamenty metalowe Zastosowanie: Fundamenty metalowe stosujemy do osadzenia na nich obudów metalowych jak i termoutwardzalnych. zakopywane do ziemi na głębokość 60cm; FM dostępne modele: MODEL WYMIARY [mm] SZEROKOŚĆ GŁĘBOKOŚĆ FM FM FM FM FM FM Inne wymiary fundamentów metalowych dostępne na zamówienie konstrukcja obudowy wykonana z blachy stalowej o grubości 1,0-1,5mm, wielokrotnie krępowanej, spawanej; obudowa pokryta jest lakierem poliestrowo-proszkowym, co zapobiega korozji blach oraz tworzy barierę ochronną na warunki atmosferyczne; podstawowy kolor to RAL 7035, pozostałe kolory na życzenie klienta; przednia część fundamentu posiada panel demontowalny. SZEROKOŚĆ GŁĘBOKOŚĆ klasa odporności: I; odporność na uderzenia: IK10; stopień ochrony obudowy IP

18 CMT Cokoły metalowe wolnostojące do szaf metalowych i termoutwardzalnych Zastosowanie: Cokoły metalowe przeznaczone są do zamocowania na gładkiej utwardzonej powierzchni do szaf metalowych i termoutwardzalnych. przykręcane śrubami do powierzchni CMT dostępne modele: MODEL WYMIARY [mm] SZEROKOŚĆ GŁĘBOKOŚĆ CMT CMT CMT CMT CMT CMT Inne wymiary fundamentów metalowych dostępne na zamówienie konstrukcja obudowy wykonana z blachy stalowej o grubości 1,5-2mm, wielokrotnie krępowanej, spawanej obudowa pokryta jest lakierem poliestrowo-proszkowym, co zapobiega korozji blach oraz tworzy barierę ochronną na warunki atmosferyczne podstawowy kolor to RAL 7035, pozostałe kolory na życzenie klienta. przednia część fundamentu posiada panel demontowalny SZEROKOŚĆ GŁĘBOKOŚĆ klasa odporności: I odporność na uderzenia: IK10 stopień ochrony obudowy IP

19 CMW Cokół metalowy wolnostojacy Zastosowanie: Cokoły metalowe stosujemy do osadzenia na nich obudów metalowych przykręcane śrubami do powierzchni konstrukcja cokołu wykonana jest z blachy stalowej o grubości 1,0-1,5mm, wielokrotnie krępowanej, spawanej obudowa pokryta jest lakierem poliestrowo-proszkowym, co zapobiega korozji blach oraz tworzy barierę ochronną na warunki atmosferyczne podstawowy kolor to RAL 7035, pozostałe kolory na życzenie klienta. przednia część fundamentu posiada panel demontowalny CMW dostępne modele: GĘBOKOŚĆ G COKOŁY mm x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x800 klasa odporności: I; odporność na uderzenia: IK10; stopień ochrony obudowy IP31. G COKOŁY mm x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x250 GŁĘBOKOŚĆ GĘBOKOŚĆ x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x x200x800 SZEROKOŚĆ 36 37

20 akcesoria Obudowa typ S ILOŚĆ MODUŁÓW S-2 2 S-3 3 S-4 4 S-5 5 S-6 6 S S S Uchwyty kablowe plastikowe UKUP 27 - UKUP 40 - UKUP 75 - UKUP 90 - Tablice licznikowe 1F 1FN 3F 3FN WYMIAR [mm] 167x x x x350 Zaślepki tworzywowe do otworów kominkowych RST WYMIAR [mm] ZKR 60 Ø60 ZKR 80 Ø80 Kieszenie na schematy A4 A6 WYMIAR [mm] 264x x170 Oznaczniki rozdzielni Mały Duży WYMIAR [mm] 47x186 85x237 Uchwyty kablowe metalowe UKUM 3 UKUM 5 UKUM 7 max do kabla 5x35 max do kabla 5x120 max do kabla 5x240 Zacisk V-KA V-KA 95 do 95 mm 2 V-KA 240 do 240 mm 2 V-KA 2x240 do 2x240 mm 2 V-KA 300 do 300 mm
