CENNIK STOLARKI PVC. cennik obowiązuje od 1 września 2013r.

Transkrypt

1 CENNIK STOLARKI PVC cennik obowiązuje od września 03r.

2 INNOWACJE INNOWACYJNE ROZWIĄZANIE ZBROJENIA KOMPOZYTOWEGO KBE 88 mm Dzięki zastosowaniu wzmocnienia kompozytowego K07P współczynnik przenikania ciepła ramy w oknie z uszczelką środkową i wzmocnieniami kompozytowymi wynosi Uf=0,93 W/mK INNOWACYJNE ROZWIĄZANIE KLEJENIA SZYBY DO PROFILI OKIENNYCH Związanie klejem szyby z profilem stabilizuje okno, ponieważ znaczna część obciążeń statycznych jest przenoszona przez szybę, bardziej odporną na zginanie niż profil skrzydła. Stałe połączenie szyby ze skrzydłem zmniejsza ryzyko jego wykrzywiania, wyginania, a także osiadania. Dzięki temu minimalizuje się ryzyko pęknięć szyb w wyniku naprężeń punktowych oraz wydłuża czas eksploatacji skrzydeł bez potrzeby ich regulacji. LISTWA Z TAŚMĄ DO KLEJENIA NA SUCHO DOSTĘPNA JEST W ROZWIĄZANIACH ECO PLUS i ECO CLIMA Do wykonania skrzydeł okiennych o większych gabarytach niezbędne jest klejenie szkła do skrzydła okiennego. GENEO PHZ System okienny certyfikowany przez Instytut Domów Pasywnych w Darmstatt. Dzięki wypełnieniu komór wewnętrznych wkładkami ocieplającymi oraz umieszczeniu we wrębie specjalnej uszczelki środkowej, system uzyskuje parametry przewidywane do zastosowań w budownictwie pasywnym. Tym samym GENEO PHZ spełnia najwyższe wymagania odnośnie ochrony cieplnej, zachowując przy tym pozostałe zalety systemu okiennego GENEO. INNOWACYJNE ROZWIĄZANIE CZYSZCZENIA ZGRZEWÓW W OKNACH W OKLEINIE. Dzięki wdrożeniu technologii P.T.L PRECISELY THIN LINE w porównaniu do dotychczasowych rozwiązań uzyskaliśmy wyjątkowo cienki zgrzew, który jest jednocześnie o 0% mocniejszy

3 SYSTEMY OKIENNE GENEO LINE GENEO stolarka wykonana z profili REHAU RAU-FIPRO TERMO LINE TERMO, TERMO PLUS KOMFORT LINE, CLIMA TOP TERMO CLIMA stolarka wykonana z profili REHAU ECO LINE ECO PLUS, ECO CLIMA stolarka wykonana z profili KBE ROUND LINE OPTIMUM, PRESTIGE stolarka wykonana z profili WITAL UWAGI OGÓLNE. Tabele cennikowe określają minimalne i maksymalne wymiary okien możliwe do wykonania dla danego schematu konstrukcji.. Do kalkulacji przyjmuje się zewnętrzne wymiary ramy konstrukcji zaokrąglając każdorazowo do pełnego wymiaru w górę. 3. W przypadku elementów nie zawartych w cenniku konstrukcja okna może zostać wyceniona i wykonana na podstawie wyceny przez Dział Obsługi Dealerów. 4. Rabaty na poszczególne systemy podawane będę w Komunikatach. 5. Rabatowaniu podlega cena okna, dodatki oraz dopłaty do oklein. 6. Wszystkie ceny podane są w PLN i nie zawierają podatku VAT. 7. Niniejszy cennik zastępuje wszystkie dotychczas obowiązujące cenniki w Firmie. ZASADY WYCENY. Cennik okien przedstawia tabelę z cenami białych okien OPTIMUM i ECO CLIMA.. W celu wyceny stolarki PRESTIGE, ECO PLUS, TERMO, TERMO PLUS i KOMFORT LINE należy do ceny stolarki OPTIMUM zastosować odpowiednią wartość dopłaty określoną w cenniku. 3. W celu wyceny stolarki CLIMA TOP, TERMO CLIMA i GENEO należy do ceny stolarki ECO CLIMA zastosować odpowiednią wartość dopłaty określoną w cenniku. 4. W systemie GENEO świetliki wykonujemy jedynie ze szkleniem w skrzydle. SPOSÓB KALKULOWANIA OKIEN : cena podstawowa z tabeli cenowej (OPTIMUM bądź ECO CLIMA) dopłata za okna w innym systemie dopłata za okleinę dopłata za słupek, poprzeczkę dopłata za zmianę koloru uszczelek dopłata za nietypowy kształt pozostałe dopłaty za profile dodatkowe szprosy, okucia, szyby ZAMÓWIENIA: zamówienia przyjmowane są drogą ową lub faksową wyłącznie na drukach obowiązujących w Firmie na jednym druku zamówienia nie mogą znajdować się różne systemy okien w zamówieniu, do każdej pozycji należy określić wraz ze szkicem w widoku od strony zawiasów: system w jakim zamawiana jest stolarka kierunek otwierania ( prawy, lewy ) sposób otwierania ( do wew., na zew. ) dotyczy drzwi kolor stolarki od strony wewnętrznej i zewnętrznej dodatki w zamówieniu należy podać wymiar konstrukcji w obrysie zewnętrznym ramy. profile dodatkowe ( poszerzenia, łączniki ) wymiarowane odrębnie. istnieje możliwość zmiany standardu wykonania poszczególnych systemów po wcześniejszym uzgodnieniu z Działem Obsługi Dealerów wys. 500 PRZYKŁADOWA WYCENA: Okno RU 0 x 480 Termo Plus szer Cena podstawowa z tabeli cenowej OPTIMUM Dopłata do systemu Termo Plus + 9% Dopłata za okleinę zew. złoty dąb + % Zatrzask balkonowy Razem cena przed rabatem Przykładowy rabat handlowy Cena netto po rabacie handlowym wartość dopłaty wartość okna 574,00 +09,06= 683,06 +50,7= 833,33 +45,00 = 878,33 878,33-30% 64,83 + VAT 3

4 SYSTEMY OKIENNE KOLORY STOLARKI PCV Profile białe - kolor zbliżony do RAL 906 Standardowe okleiny: ZŁOTY DĄB MAHOŃ DĄB BAGIENNY II ORZECH WŁOSKI ANTRACYT Renolit fakturowany Renolit fakturowany Renolit fakturowany Renolit fakturowany Renolit fakturowany Okna w okleinie jednostronnej zewnętrznej wykonane na rdzeniu białym. Okna w okleinie dwustronnej wykonane na rdzeniu w kolorze: karmel - okleina ZŁOTY DĄB w technologiach ECO LINE, TERMO LINE, GENEO LINE ciemny brąz - okleina ORZECH WŁOSKI, MAHOŃ, ANTRACYT, DĄB BAGIENNY II w technologiach ECO LINE, TERMO LINE, GENEO LINE ciemny brąz - okleina ORZECH WŁOSKI, MAHOŃ, ANTRACYT, DĄB BAGIENNY II, ZŁOTY DĄB w technologii ROUND LINE Okna w okleinie jednostronnej wewnętrznej dostępne wyłącznie w technologiach ECO LINE i ROUND LINE W technologii ROUND LINE okna dostępne jedynie w okleinach standardowych Standardowe wyposażenie okien: - klamki, osłonki na zawiasy Okna w kolorze białym i kremowym - klamki i osłonki białe. Okna w okleinie wewnętrznej złoty dąb i orzech włoski, wszystkie okleiny w kolorze jasnego drewna, odcienie czerwieni i ciemno żółte - klamki i osłonki w kolorze stare złoto F4 Okna w okleinie wewnętrznej mahoń, dąb bagienny II, wszystkie okleiny w kolorze ciemnego drewna, odcienie zieleni - klamki i osłonki w kolorze brąz F5 Okna w okleinie wewnętrznej antracyt i wszystkie odcienie szarości - klamki i osłonki w kolorze tytan F9 - listwa podparapetowa - otwory transportowe - Złota linia w systemach TERMO PLUS, KOMFORT LINE, CLIMA TOP, TERMO CLIMA, GENEO, GENEO PHZ, ECO CLIMA - zabezpieczenie okien okleinowanych i malowanych folią stretch Kolor ciepłej ramki w zależności od koloru okna: Kolor biały i okna w okleinie zewnętrznej - ciepła ramka w kolorze szarym Okleina złoty dąb dwustronny - ciepła ramka w kolorze jasny brąz Okleina orzech dwustronny - ciepła ramka w kolorze ciemny brąz Okleina ciemny dąb dwustronny - ciepła ramka w kolorze ciemny brąz Okleina mahoń dwustronny - ciepła ramka w kolorze ciemny brąz Okleina antracyt dwustronny - ciepła ramka w kolorze szarym Rodzaje listew przyszybowych: OPTIMUM, PRESTIGE - szklenie pakietów: 4 mm, 3 mm, 36 mm - listwy zaokrąglone TERMO, TERMO PLUS, KOMFORT LINE, CLIMA TOP - szklenie pakietów : 4 mm, 3 mm - listwy zaokrąglone z możliwością zamiany na listwy proste. Szklenie pakietu 36 mm - listwy proste TERMO CLIMA, GENEO, GENEO PHZ: szklenie pakietów: 36 mm, 44mm, 48mm - listwy proste. szklenie pakietów 36 mm i 44 mm z możliwością zamiany na listwy zaokrąglone ECO PLUS - szklenie pakietów : 4 mm, 3 mm (tylko w kolorze białym), 36 mm - listwy proste. Szklenie pakietu 4mm z możliwością zamiany na listwy zaokrąglone ECO CLIMA - szklenie pakietów 36 mm listwy retro z możliwością zamiany na listwy proste, szklenie pakietu 44 mm listwy proste. W systemach, istnieje możliwość zastosowania następujących maksymalnych parametrów szkła i głębokości zespolenia: OPTIMUM: PRESTIGE: ECO PLUS: TERMO: TERMO PLUS: Ug=0,7 pakiet 36 mm Ug=0,7 pakiet 36 mm Ug=0,7 pakiet 36 mm Ug=0,7 pakiet 36 mm Ug=0,7 pakiet 36 mm ECO CLIMA: CLIMA TOP: TERMO CLIMA: GENEO: Ug=0,5 pakiet 44 mm Ug=0,7 pakiet 36 mm Ug=0,5 pakiet 48 mm Ug=0,5 pakiet 48 mm KOMFORT LINE: Ug=0,7 pakiet 36 mm 4 Realizacja zamówień na okna w okleinie jednostronnej wewnętrznej, w okleinach niestandardowych i okna malowane na dowolny kolor RAL- po wcześniejszym uzgodnieniu cen i terminu w Dziale Obsługi Dealerów Wartość współczynnika przenikania ciepła szyby podawana jest zgodnie z normą EN 673, w myśl której izolacyjność U szyby zespolonej określana jest metodą obliczeniową i musi uwzględniać wpływ obszaru brzegowego.

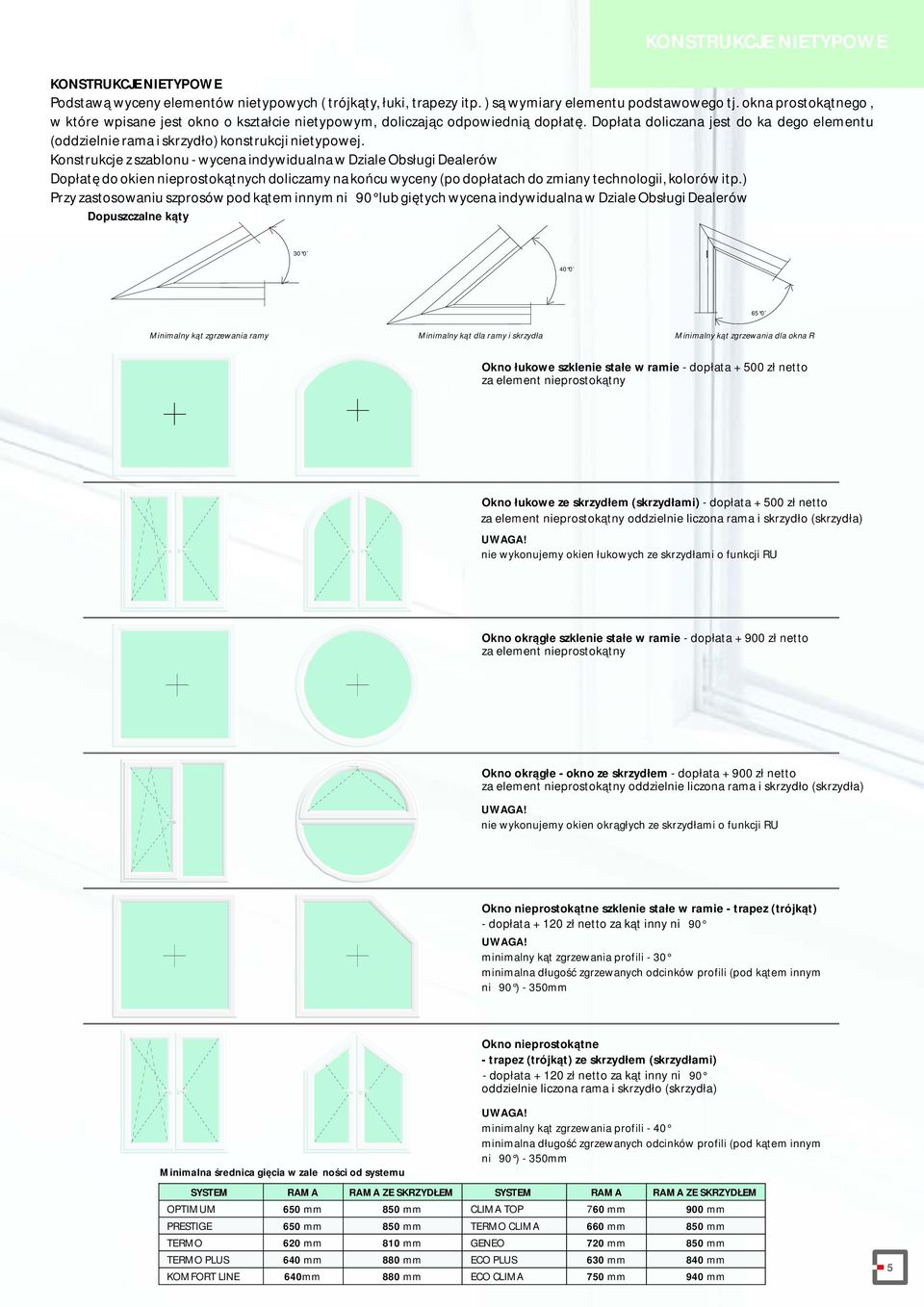

5 KONSTRUKCJE NIETYPOWE KONSTRUKCJE NIETYPOWE Podstawą wyceny elementów nietypowych ( trójkąty, łuki, trapezy itp. ) są wymiary elementu podstawowego tj. okna prostokątnego, w które wpisane jest okno o kształcie nietypowym, doliczając odpowiednią dopłatę. Dopłata doliczana jest do każdego elementu (oddzielnie rama i skrzydło) konstrukcji nietypowej. Konstrukcje z szablonu - wycena indywidualna w Dziale Obsługi Dealerów Dopłatę do okien nieprostokątnych doliczamy na końcu wyceny (po dopłatach do zmiany technologii, kolorów itp.) Przy zastosowaniu szprosów pod kątem innym niż 90 lub giętych wycena indywidualna w Dziale Obsługi Dealerów Dopuszczalne kąty Minimalny kąt zgrzewania ramy Minimalny kąt dla ramy i skrzydła Minimalny kąt zgrzewania dla okna R Okno łukowe szklenie stałe w ramie - dopłata zł netto za element nieprostokątny Okno łukowe ze skrzydłem (skrzydłami) - dopłata zł netto za element nieprostokątny oddzielnie liczona rama i skrzydło (skrzydła) UWAGA! nie wykonujemy okien łukowych ze skrzydłami o funkcji RU Okno okrągłe szklenie stałe w ramie - dopłata zł netto za element nieprostokątny Okno okrągłe - okno ze skrzydłem - dopłata zł netto za element nieprostokątny oddzielnie liczona rama i skrzydło (skrzydła) UWAGA! nie wykonujemy okien okrągłych ze skrzydłami o funkcji RU Okno nieprostokątne szklenie stałe w ramie - trapez (trójkąt) - dopłata + 0 zł netto za kąt inny niż 90 UWAGA! minimalny kąt zgrzewania profili - 30 minimalna długość zgrzewanych odcinków profili (pod kątem innym niż 90 ) - 350mm Minimalna średnica gięcia w zależności od systemu Okno nieprostokątne - trapez (trójkąt) ze skrzydłem (skrzydłami) - dopłata + 0 zł netto za kąt inny niż 90 oddzielnie liczona rama i skrzydło (skrzydła) UWAGA! minimalny kąt zgrzewania profili - 40 minimalna długość zgrzewanych odcinków profili (pod kątem innym niż 90 ) - 350mm SYSTEM RAMA RAMA ZE SKRZYDŁEM SYSTEM RAMA RAMA ZE SKRZYDŁEM OPTIMUM 650 mm 850 mm CLIMA TOP 760 mm 900 mm PRESTIGE 650 mm 850 mm TERMO CLIMA 660 mm 850 mm TERMO 60 mm 80 mm GENEO 70 mm 850 mm TERMO PLUS 640 mm 880 mm ECO PLUS 630 mm 840 mm KOMFORT LINE 640mm 880 mm ECO CLIMA 750 mm 940 mm 5

6 SYSTEMY OKIENNE redan geneo PHZ system profili REHAU RAU - FIPRO tworzywo najnowszej generacji RAU-FIPRO używane dotychczas w formule i lotnictwie niezwykle gładka powierzchnia profili dzięki technologii HIGH DEFINITION FINISHING system 6 komorowy o głębokości zabudowy 86 mm specjalna wkładka docieplająca zwiększająca efektywność energetyczną profilu 3 szybowe pakiety Ug=0,5 W/mK 4/6/4/6/4 z TERMORAMKĄ w standardzie podwyższone bezpieczeństwo dzięki doskonałym okuciom MACO MULTI MATIC z zaczepem antywłamaniowym, podnośnikiem skrzydła i blokadą błędnego uchyłu antywłamaniowe klamki wykonane w nowatorskiej technologii SECUSTIC system MD z uszczelką środkową (trzecia uszczelka) współczynnik przenikania ciepła U f =0,79 W/mK współczynnik przenikania ciepła okna referencyjnego 30 x 480 Uw=0,7 W/m K oszczędność energii do 76% (przy wymianie starych okien drewnianych lub z tworzywa o współczynniku przenikania ciepła Uw=,7 W/m K) Złota linia wyróżniająca okna listwa podparapetowa ułatwiająca montaż parapetów wewnętrznych i zewnętrznych wszystkie uszczelki w kolorze siwym redan geneo system profili REHAU RAU - FIPRO tworzywo najnowszej generacji RAU-FIPRO używane dotychczas w formule i lotnictwie niezwykle gładka powierzchnia profili dzięki technologii HIGH DEFINITION FINISHING system 6 komorowy o głębokości zabudowy 86 mm 3 szybowe pakiety Ug=0,5 W/mK 4/6/4/6/4 z TERMORAMKĄ w standardzie podwyższone bezpieczeństwo dzięki doskonałym okuciom MACO MULTI MATIC z zaczepem antywłamaniowym, podnośnikiem skrzydła i blokadą błędnego uchyłu antywłamaniowe klamki wykonane w nowatorskiej technologii SECUSTIC system MD z uszczelką środkową (trzecia uszczelka) współczynnik przenikania ciepła U f=0,85 W/m K współczynnik przenikania ciepła okna referencyjnego 30 x 480 Uw=0,8 W/m K specjalna komora funkcyjna umożliwia stosowanie dodatkowych wkładek termoizolacyjnych oszczędność energii do 76% (przy wymianie starych okien drewnianych lub z tworzywa o współczynniku przenikania ciepła Uw=,7 W/m K) Złota linia wyróżniająca okna listwa podparapetowa ułatwiająca montaż parapetów wewnętrznych i zewnętrznych wszystkie uszczelki w kolorze siwym redan termo clima system profili REHAU EURO 86 niezwykle gładka powierzchnia profili dzięki technologii HIGH DEFINITION FINISHING system 6 komorowy o głębokości zabudowy 86 mm 3 szybowe pakiety Ug=0,6 W/mK 4/6/4/6/4 z ramkami aluminiowymi w standardzie podwyższone bezpieczeństwo dzięki doskonałym okuciom MACO MULTI MATIC z zaczepem antywłamaniowym, podnośnikiem skrzydła i blokadą błędnego uchyłu antywłamaniowe klamki wykonane w nowatorskiej technologii SECUSTIC współczynnik przenikania ciepła =, W/m K U f współczynnik przenikania ciepła okna referencyjnego 30 x 480 Uw=0,95 W/m K nowatorski design profili i dodatków, dedykowany budownictwu energooszczędnemu Złota linia wyróżniająca okna listwa podparapetowa ułatwiająca montaż parapetów wewnętrznych i zewnętrznych wszystkie uszczelki w kolorze siwym 6 redan clima top system profili REHAU BRILLANT i EURO 70 system 6 komorowy o głębokości zabudowy 80 mm - zaokrąglona rama i skrzydło 3 szybowe pakiety Ug=0,8 W/mK 4/0/4/0/4 z TERMORAMKĄ w standardzie podwyższone bezpieczeństwo dzięki doskonałym okuciom MACO MULTI MATIC z zaczepem antywłamaniowym, podnośnikiem skrzydła i blokadą błędnego uchyłu antywłamaniowe klamki wykonane w nowatorskiej technologii SECUSTIC współczynnik przenikania ciepła =, W/m K U f współczynnik przenikania ciepła okna referencyjnego 30 x 480 Uw=, W / m K uszczelki narażone na działanie warunków atmosferycznych w kolorze czarnym, listwa przyszybowa z uszczelką siwą unikalny design dzięki zaokrąglonym listwom przyszybowym i zastosowaniu Złotej linii, która wyróżnia okna na rynku listwa podparapetowa ułatwiająca montaż parapetów wewnętrznych i zewnętrznych

7 SYSTEMY OKIENNE redan komfort line system profili REHAU EURO 70 system 5 komorowy o głębokości zabudowy 70 mm rama prosta i 80 mm zaokrąglone skrzydło szybowy pakiet Ug=, W/m²K 4/6/4 z TERMORAMKĄ w standardzie podwyższone bezpieczeństwo dzięki doskonałym okuciom MACO MULTI MATIC z zaczepem antywłamaniowym, podnośnikiem skrzydła i blokadą błędnego uchyłu nowoczesne bezpieczne klamki HOPPE TOKYO współczynnik przenikania ciepła =,3 W/m K U f współczynnik przenikania ciepła okna referencyjnego 30 x 480 Uw=,3 W/m K większa sztywność konstrukcji uzyskana poprzez zastosowanie zbrojenia o profilu zamkniętym w ramie. W oknach okleinowanych od zewnątrz profile wzmocnione zbrojeniem grubości mm uszczelki narażone na działanie warunków atmosferycznych w kolorze czarnym, listwa przyszybowa z uszczelką siwą unikalny design dzięki zaokrąglonym listwom przyszybowym i zastosowaniu Złotej linii, która wyróżnia okna na rynku listwa podparapetowa ułatwiająca montaż parapetów wewnętrznych i zewnętrznych redan termo plus system profili REHAU EURO 70 system 5 komorowy o głębokości zabudowy 70 mm szybowy pakiet Ug=, W/m²K 4/6/4 z ramką aluminiową w standardzie podwyższone bezpieczeństwo dzięki doskonałym okuciom MACO MULTI MATIC z zaczepem antywłamaniowym, podnośnikiem skrzydła i blokadą błędnego uchyłu solidne aluminiowe klamki współczynnik przenikania ciepła =,3 W/m K U f współczynnik przenikania ciepła okna referencyjnego 30 x 480 Uw=,3 W/m K większa sztywność konstrukcji uzyskana poprzez zastosowanie zbrojenia o profilu zamkniętym w ramie. W oknach okleinowanych od zewnątrz profile wzmocnione zbrojeniem grubości mm uszczelki narażone na działanie warunków atmosferycznych w kolorze czarnym, listwa przyszybowa z uszczelką siwą unikalny design dzięki zaokrąglonym listwom przyszybowym i zastosowaniu Złotej linii, która wyróżnia okna na rynku listwa podparapetowa ułatwiająca montaż parapetów wewnętrznych i zewnętrznych redan termo system profili REHAU EURO 70 system 5 komorowy o głębokości zabudowy 70 mm szybowy pakiet Ug=, W/mK 4/6/4 z ramką aluminiową w standardzie niezawodne okucia MACO MULTI TREND solidne aluminiowe klamki większa powierzchnia szkła uzyskana poprzez zastosowanie profili o obniżonej wysokości współczynnik przenikania ciepła =,3 W/m K U f współczynnik przenikania ciepła okna referencyjnego 30 x 480 Uw=,3 W/m K uszczelki narażone na działanie warunków atmosferycznych w kolorze czarnym, listwa przyszybowa z uszczelką siwą unikalny design dzięki zaokrąglonym listwom przyszybowym dostępny wyłącznie w kolorze białym listwa podparapetowa ułatwiająca montaż parapetów wewnętrznych i zewnętrznych redan eco clima system profili KBE 88 mm system 6 komorowy o głębokości zabudowy 88 mm wzmocniony rdzeń profili wykonany w technologii bezołowiowej GREENLINE 3 szybowe pakiety Ug=0,7 W/mK 4//4//4 z ramkami aluminiowymi w standardzie podwyższone bezpieczeństwo dzięki doskonałym okuciom MACO MULTI MATIC z zaczepem antywłamaniowym, podnośnikiem skrzydła i blokadą błędnego uchyłu nowoczesne bezpieczne klamki HOPPE TOKYO współczynnik przenikania ciepła =, W/m K U f współczynnik przenikania ciepła dla okna referencyjnego 30x480 Uw=0,95 W/m K możliwość zastosowania 3 uszczelki środkowej (system MD) - poprawa izolacyjności cieplnej oraz lepsza ochrona przed wiatrem i deszczem Złota linia wyróżniająca okna listwa podparapetowa ułatwiająca montaż parapetów wewnętrznych i zewnętrznych wszystkie uszczelki w kolorze szarym 7

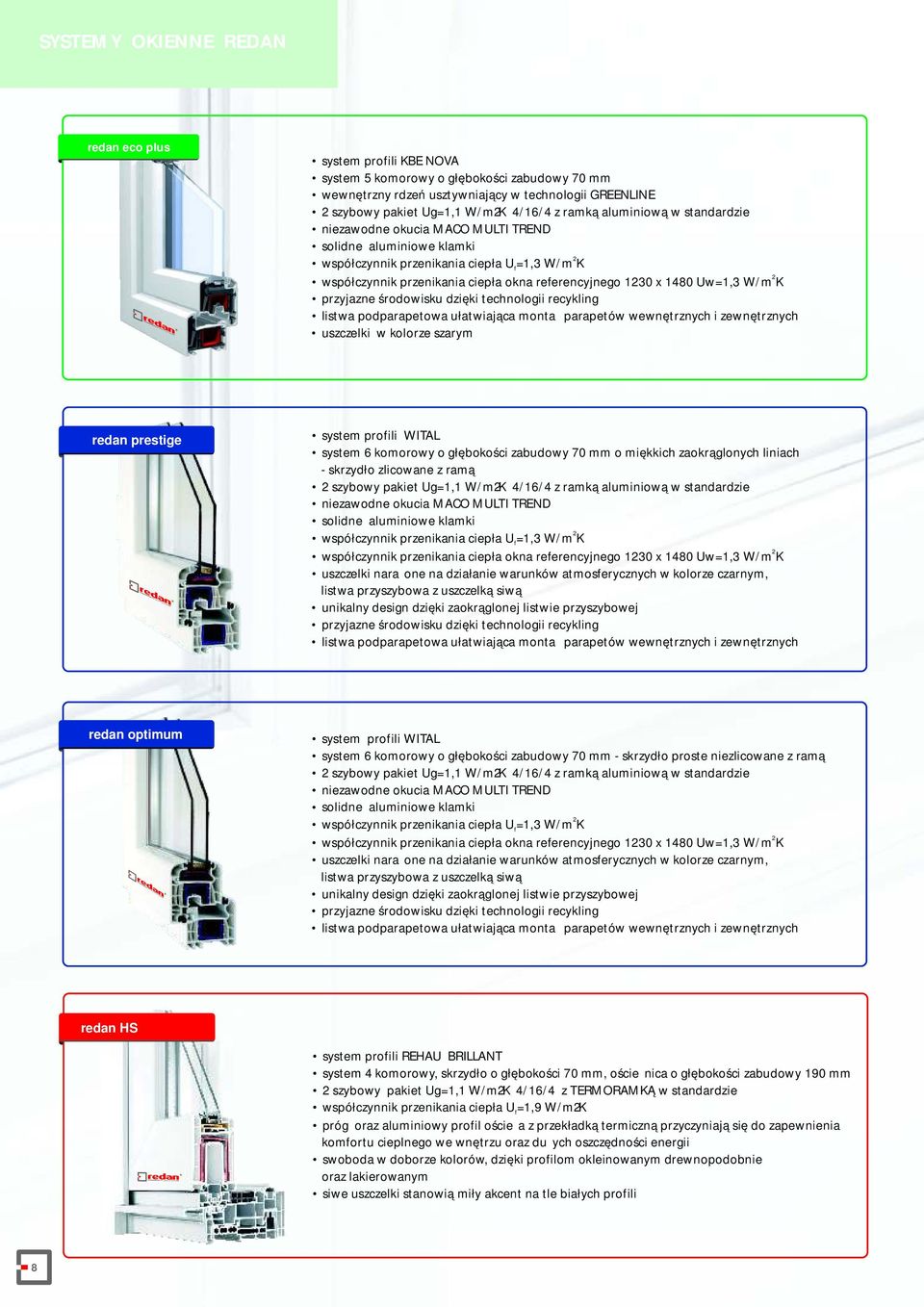

8 SYSTEMY OKIENNE redan eco plus system profili KBE NOVA system 5 komorowy o głębokości zabudowy 70 mm wewnętrzny rdzeń usztywniający w technologii GREENLINE szybowy pakiet Ug=, W/mK 4/6/4 z ramką aluminiową w standardzie niezawodne okucia MACO MULTI TREND solidne aluminiowe klamki współczynnik przenikania ciepła =,3 W/m K U f współczynnik przenikania ciepła okna referencyjnego 30 x 480 Uw=,3 W/m K przyjazne środowisku dzięki technologii recykling listwa podparapetowa ułatwiająca montaż parapetów wewnętrznych i zewnętrznych uszczelki w kolorze szarym redan prestige system profili WITAL system 6 komorowy o głębokości zabudowy 70 mm o miękkich zaokrąglonych liniach - skrzydło zlicowane z ramą szybowy pakiet Ug=, W/mK 4/6/4 z ramką aluminiową w standardzie niezawodne okucia MACO MULTI TREND solidne aluminiowe klamki współczynnik przenikania ciepła U =,3 W/m K f współczynnik przenikania ciepła okna referencyjnego 30 x 480 Uw=,3 W/m K uszczelki narażone na działanie warunków atmosferycznych w kolorze czarnym, listwa przyszybowa z uszczelką siwą unikalny design dzięki zaokrąglonej listwie przyszybowej przyjazne środowisku dzięki technologii recykling listwa podparapetowa ułatwiająca montaż parapetów wewnętrznych i zewnętrznych redan optimum system profili WITAL system 6 komorowy o głębokości zabudowy 70 mm - skrzydło proste niezlicowane z ramą szybowy pakiet Ug=, W/mK 4/6/4 z ramką aluminiową w standardzie niezawodne okucia MACO MULTI TREND solidne aluminiowe klamki współczynnik przenikania ciepła =,3 W/m K U f współczynnik przenikania ciepła okna referencyjnego 30 x 480 Uw=,3 W/m K uszczelki narażone na działanie warunków atmosferycznych w kolorze czarnym, listwa przyszybowa z uszczelką siwą unikalny design dzięki zaokrąglonej listwie przyszybowej przyjazne środowisku dzięki technologii recykling listwa podparapetowa ułatwiająca montaż parapetów wewnętrznych i zewnętrznych redan HS system profili REHAU BRILLANT system 4 komorowy, skrzydło o głębokości 70 mm, ościeżnica o głębokości zabudowy 90 mm szybowy pakiet Ug=, W/mK 4/6/4 z TERMORAMKĄ w standardzie współczynnik przenikania ciepła U f=,9 W/mK próg oraz aluminiowy profil ościeża z przekładką termiczną przyczyniają się do zapewnienia komfortu cieplnego we wnętrzu oraz dużych oszczędności energii swoboda w doborze kolorów, dzięki profilom okleinowanym drewnopodobnie oraz lakierowanym siwe uszczelki stanowią miły akcent na tle białych profili 8

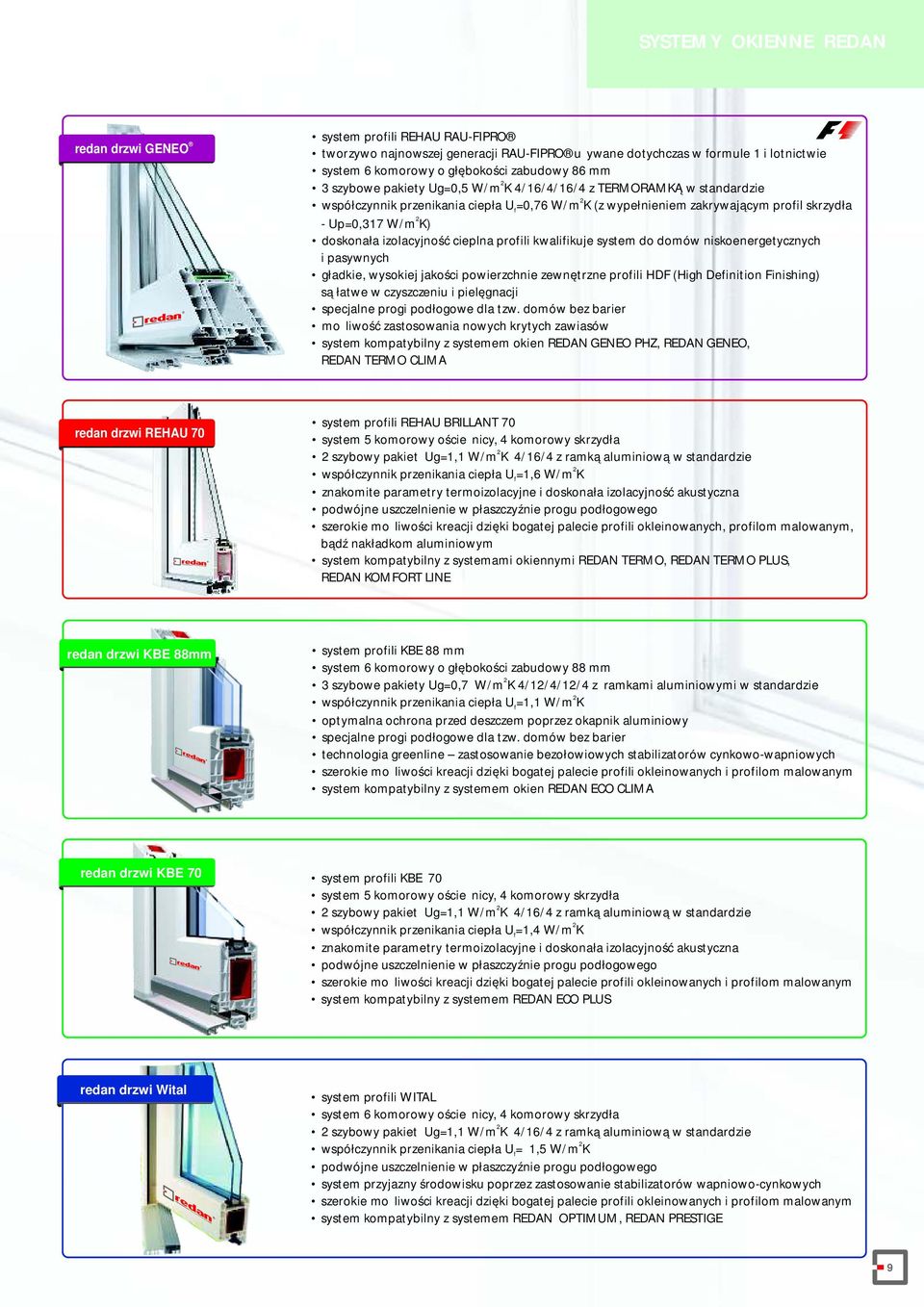

9 SYSTEMY OKIENNE redan drzwi GENEO system profili REHAU RAU-FIPRO tworzywo najnowszej generacji RAU-FIPRO używane dotychczas w formule i lotnictwie system 6 komorowy o głębokości zabudowy 86 mm 3 szybowe pakiety Ug=0,5 W/m K 4/6/4/6/4 z TERMORAMKĄ w standardzie współczynnik przenikania ciepła U =0,76 W/m K (z wypełnieniem zakrywającym profil skrzydła - Up=0,37 W/m K) f doskonała izolacyjność cieplna profili kwalifikuje system do domów niskoenergetycznych i pasywnych gładkie, wysokiej jakości powierzchnie zewnętrzne profili HDF (High Definition Finishing) są łatwe w czyszczeniu i pielęgnacji specjalne progi podłogowe dla tzw. domów bez barier możliwość zastosowania nowych krytych zawiasów system kompatybilny z systemem okien GENEO PHZ, GENEO, TERMO CLIMA redan drzwi REHAU 70 system profili REHAU BRILLANT 70 system 5 komorowy ościeżnicy, 4 komorowy skrzydła szybowy pakiet Ug=, W/m K 4/6/4 z ramką aluminiową w standardzie współczynnik przenikania ciepła U f=,6 W/m K znakomite parametry termoizolacyjne i doskonała izolacyjność akustyczna podwójne uszczelnienie w płaszczyźnie progu podłogowego szerokie możliwości kreacji dzięki bogatej palecie profili okleinowanych, profilom malowanym, bądź nakładkom aluminiowym system kompatybilny z systemami okiennymi TERMO, TERMO PLUS, KOMFORT LINE redan drzwi KBE 88mm system profili KBE 88 mm system 6 komorowy o głębokości zabudowy 88 mm 3 szybowe pakiety Ug=0,7 W/m K 4//4//4 z ramkami aluminiowymi w standardzie współczynnik przenikania ciepła U f=, W/m K optymalna ochrona przed deszczem poprzez okapnik aluminiowy specjalne progi podłogowe dla tzw. domów bez barier technologia greenline zastosowanie bezołowiowych stabilizatorów cynkowo-wapniowych szerokie możliwości kreacji dzięki bogatej palecie profili okleinowanych i profilom malowanym system kompatybilny z systemem okien ECO CLIMA redan drzwi KBE 70 system profili KBE 70 system 5 komorowy ościeżnicy, 4 komorowy skrzydła szybowy pakiet Ug=, W/m K 4/6/4 z ramką aluminiową w standardzie współczynnik przenikania ciepła U f=,4 W/m K znakomite parametry termoizolacyjne i doskonała izolacyjność akustyczna podwójne uszczelnienie w płaszczyźnie progu podłogowego szerokie możliwości kreacji dzięki bogatej palecie profili okleinowanych i profilom malowanym system kompatybilny z systemem ECO PLUS redan drzwi Wital system profili WITAL system 6 komorowy ościeżnicy, 4 komorowy skrzydła szybowy pakiet Ug=, W/m K 4/6/4 z ramką aluminiową w standardzie współczynnik przenikania ciepła U f=,5 W/m K podwójne uszczelnienie w płaszczyźnie progu podłogowego system przyjazny środowisku poprzez zastosowanie stabilizatorów wapniowo-cynkowych szerokie możliwości kreacji dzięki bogatej palecie profili okleinowanych i profilom malowanym system kompatybilny z systemem OPTIMUM, PRESTIGE 9

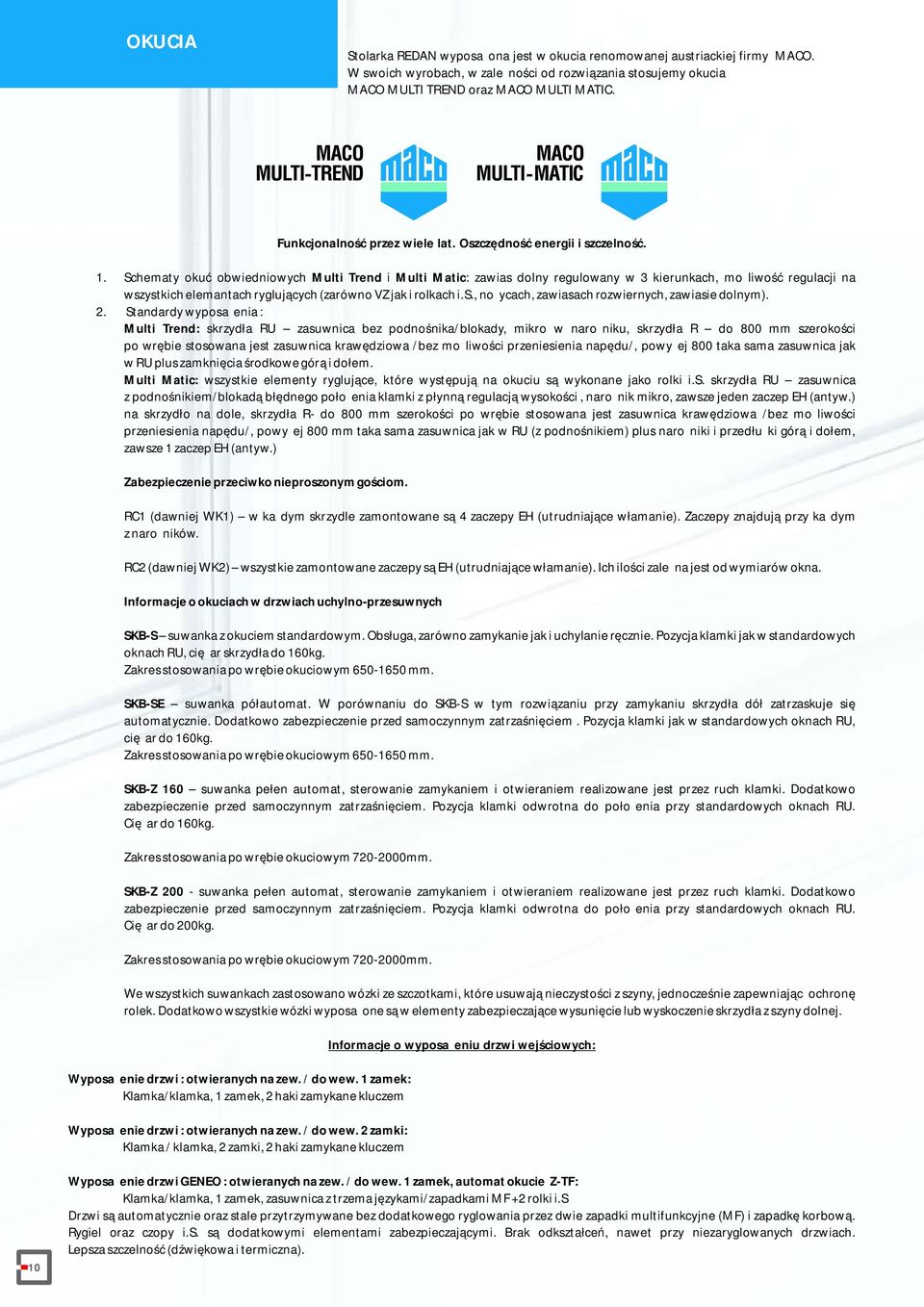

10 OKUCIA Stolarka wyposażona jest w okucia renomowanej austriackiej firmy MACO. W swoich wyrobach, w zależności od rozwiązania stosujemy okucia MACO MULTI TREND oraz MACO MULTI MATIC. Funkcjonalność przez wiele lat. Oszczędność energii i szczelność.. Schematy okuć obwiedniowych Multi Trend i Multi Matic: zawias dolny regulowany w 3 kierunkach, możliwość regulacji na wszystkich elemantach ryglujących (zarówno VZ jak i rolkach i.s., nożycach, zawiasach rozwiernych, zawiasie dolnym).. Standardy wyposażenia : Multi Trend: skrzydła RU zasuwnica bez podnośnika/blokady, mikro w narożniku, skrzydła R do 800 mm szerokości po wrębie stosowana jest zasuwnica krawędziowa /bez możliwości przeniesienia napędu/, powyżej 800 taka sama zasuwnica jak w RU plus zamknięcia środkowe górą i dołem. Multi Matic: wszystkie elementy ryglujące, które występują na okuciu są wykonane jako rolki i.s. skrzydła RU zasuwnica z podnośnikiem/blokadą błędnego położenia klamki z płynną regulacją wysokości, narożnik mikro, zawsze jeden zaczep EH (antyw.) na skrzydło na dole, skrzydła R- do 800 mm szerokości po wrębie stosowana jest zasuwnica krawędziowa /bez możliwości przeniesienia napędu/, powyżej 800 mm taka sama zasuwnica jak w RU (z podnośnikiem) plus narożniki i przedłużki górą i dołem, zawsze zaczep EH (antyw.) Zabezpieczenie przeciwko nieproszonym gościom. RC (dawniej WK) w każdym skrzydle zamontowane są 4 zaczepy EH (utrudniające włamanie). Zaczepy znajdują przy każdym z narożników. RC (dawniej WK) wszystkie zamontowane zaczepy są EH (utrudniające włamanie). Ich ilości zależna jest od wymiarów okna. Informacje o okuciach w drzwiach uchylno-przesuwnych SKB-S suwanka z okuciem standardowym. Obsługa, zarówno zamykanie jak i uchylanie ręcznie. Pozycja klamki jak w standardowych oknach RU, ciężar skrzydła do 60kg. Zakres stosowania po wrębie okuciowym mm. SKB-SE suwanka półautomat. W porównaniu do SKB-S w tym rozwiązaniu przy zamykaniu skrzydła dół zatrzaskuje się automatycznie. Dodatkowo zabezpieczenie przed samoczynnym zatrzaśnięciem. Pozycja klamki jak w standardowych oknach RU, ciężar do 60kg. Zakres stosowania po wrębie okuciowym mm. SKB-Z 60 suwanka pełen automat, sterowanie zamykaniem i otwieraniem realizowane jest przez ruch klamki. Dodatkowo zabezpieczenie przed samoczynnym zatrzaśnięciem. Pozycja klamki odwrotna do położenia przy standardowych oknach RU. Ciężar do 60kg. Zakres stosowania po wrębie okuciowym mm. SKB-Z 00 - suwanka pełen automat, sterowanie zamykaniem i otwieraniem realizowane jest przez ruch klamki. Dodatkowo zabezpieczenie przed samoczynnym zatrzaśnięciem. Pozycja klamki odwrotna do położenia przy standardowych oknach RU. Ciężar do 00kg. Zakres stosowania po wrębie okuciowym mm. We wszystkich suwankach zastosowano wózki ze szczotkami, które usuwają nieczystości z szyny, jednocześnie zapewniając ochronę rolek. Dodatkowo wszystkie wózki wyposażone są w elementy zabezpieczające wysunięcie lub wyskoczenie skrzydła z szyny dolnej. Wyposażenie drzwi : otwieranych na zew. / do wew. zamek: Klamka/klamka, zamek, haki zamykane kluczem Wyposażenie drzwi : otwieranych na zew. / do wew. zamki: Klamka / klamka, zamki, haki zamykane kluczem Informacje o wyposażeniu drzwi wejściowych: 0 Wyposażenie drzwi GENEO : otwieranych na zew. / do wew. zamek, automat okucie Z-TF: Klamka/klamka, zamek, zasuwnica z trzema językami/zapadkami MF + rolki i.s Drzwi są automatycznie oraz stale przytrzymywane bez dodatkowego ryglowania przez dwie zapadki multifunkcyjne (MF) i zapadkę korbową. Rygiel oraz czopy i.s. są dodatkowymi elementami zabezpieczającymi. Brak odkształceń, nawet przy niezaryglowanych drzwiach. Lepsza szczelność (dźwiękowa i termiczna).

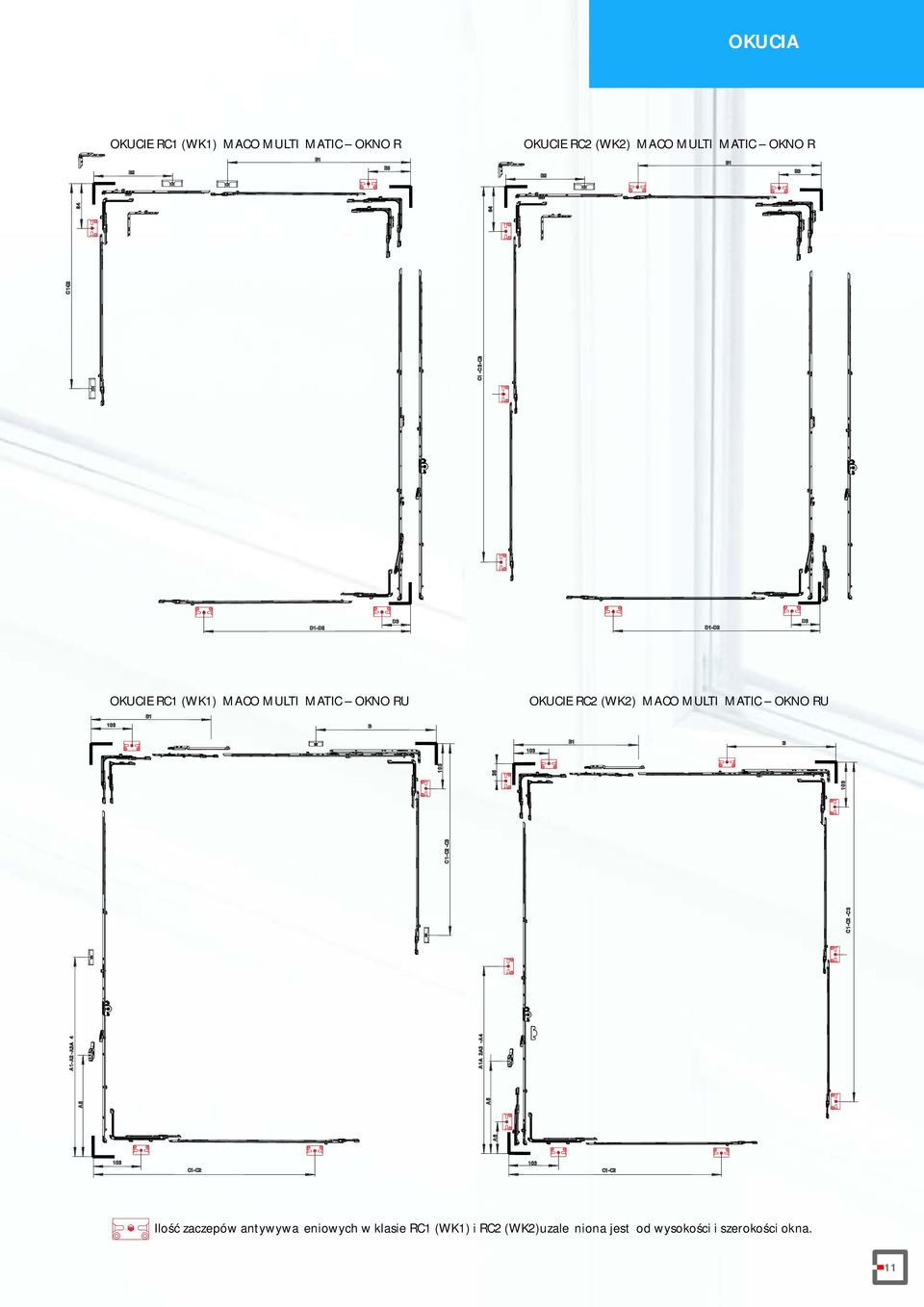

11 OKUCIA OKUCIE RC (WK) MACO MULTI MATIC OKNO R OKUCIE RC (WK) MACO MULTI MATIC OKNO R B B B3 B B3 C -C -C3 C C B D3 D3 D-D D-D OKUCIE RC (WK) MACO MULTI MATIC OKNO RU OKUCIE RC (WK) MACO MULTI MATIC OKNO RU B 03 B B B A6 A5 A5 A -A -A3A- 4 A A - A3 - -A 4 C -C -C 3 C -C -C C-C C-C Ilość zaczepów antywyważeniowych w klasie RC (WK) i RC (WK)uzależniona jest od wysokości i szerokości okna.

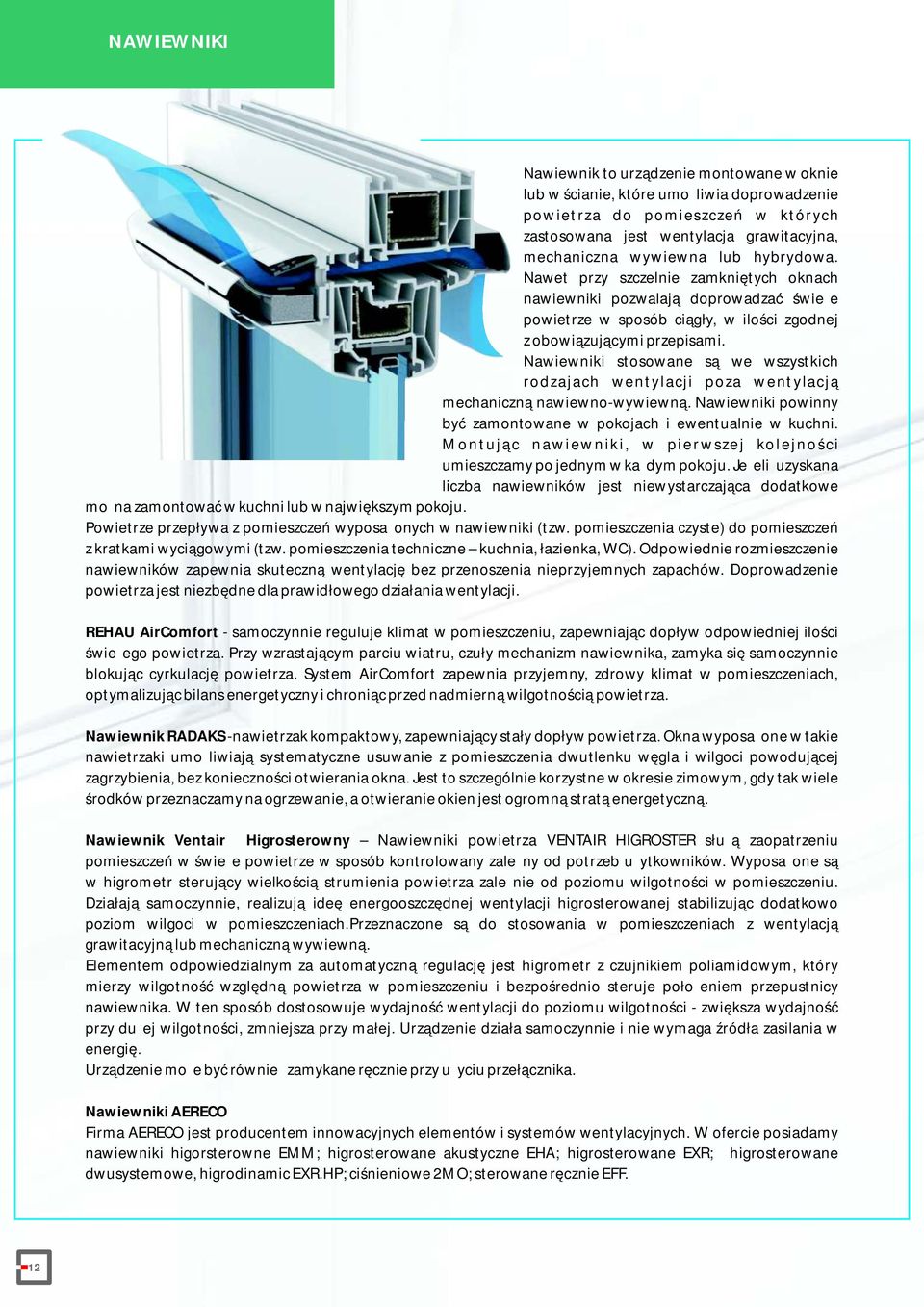

12 NAWIEWNIKI Nawiewnik to urządzenie montowane w oknie lub w ścianie, które umożliwia doprowadzenie powietrza do pomieszczeń w których zastosowana jest wentylacja grawitacyjna, mechaniczna wywiewna lub hybrydowa. Nawet przy szczelnie zamkniętych oknach nawiewniki pozwalają doprowadzać świeże powietrze w sposób ciągły, w ilości zgodnej z obowiązującymi przepisami. Nawiewniki stosowane są we wszystkich rodzajach wentylacji poza wentylacją mechaniczną nawiewno-wywiewną. Nawiewniki powinny być zamontowane w pokojach i ewentualnie w kuchni. Montując nawiewniki, w pierwszej kolejności umieszczamy po jednym w każdym pokoju. Jeżeli uzyskana liczba nawiewników jest niewystarczająca dodatkowe można zamontować w kuchni lub w największym pokoju. Powietrze przepływa z pomieszczeń wyposażonych w nawiewniki (tzw. pomieszczenia czyste) do pomieszczeń z kratkami wyciągowymi (tzw. pomieszczenia techniczne kuchnia, łazienka, WC). Odpowiednie rozmieszczenie nawiewników zapewnia skuteczną wentylację bez przenoszenia nieprzyjemnych zapachów. Doprowadzenie powietrza jest niezbędne dla prawidłowego działania wentylacji. REHAU AirComfort - samoczynnie reguluje klimat w pomieszczeniu, zapewniając dopływ odpowiedniej ilości świeżego powietrza. Przy wzrastającym parciu wiatru, czuły mechanizm nawiewnika, zamyka się samoczynnie blokując cyrkulację powietrza. System AirComfort zapewnia przyjemny, zdrowy klimat w pomieszczeniach, optymalizując bilans energetyczny i chroniąc przed nadmierną wilgotnością powietrza. Nawiewnik RADAKS -nawietrzak kompaktowy, zapewniający stały dopływ powietrza. Okna wyposażone w takie nawietrzaki umożliwiają systematyczne usuwanie z pomieszczenia dwutlenku węgla i wilgoci powodującej zagrzybienia, bez konieczności otwierania okna. Jest to szczególnie korzystne w okresie zimowym, gdy tak wiele środków przeznaczamy na ogrzewanie, a otwieranie okien jest ogromną stratą energetyczną. Nawiewnik Ventair Higrosterowny Nawiewniki powietrza VENTAIR HIGROSTER służą zaopatrzeniu pomieszczeń w świeże powietrze w sposób kontrolowany zależny od potrzeb użytkowników. Wyposażone są w higrometr sterujący wielkością strumienia powietrza zależnie od poziomu wilgotności w pomieszczeniu. Działają samoczynnie, realizują ideę energooszczędnej wentylacji higrosterowanej stabilizując dodatkowo poziom wilgoci w pomieszczeniach.przeznaczone są do stosowania w pomieszczeniach z wentylacją grawitacyjną lub mechaniczną wywiewną. Elementem odpowiedzialnym za automatyczną regulację jest higrometr z czujnikiem poliamidowym, który mierzy wilgotność względną powietrza w pomieszczeniu i bezpośrednio steruje położeniem przepustnicy nawiewnika. W ten sposób dostosowuje wydajność wentylacji do poziomu wilgotności - zwiększa wydajność przy dużej wilgotności, zmniejsza przy małej. Urządzenie działa samoczynnie i nie wymaga źródła zasilania w energię. Urządzenie może być również zamykane ręcznie przy użyciu przełącznika. Nawiewniki AERECO Firma AERECO jest producentem innowacyjnych elementów i systemów wentylacyjnych. W ofercie posiadamy nawiewniki higorsterowne EMM; higrosterowane akustyczne EHA; higrosterowane EXR; higrosterowane dwusystemowe, higrodinamic EXR.HP; ciśnieniowe MO; sterowane ręcznie EFF.

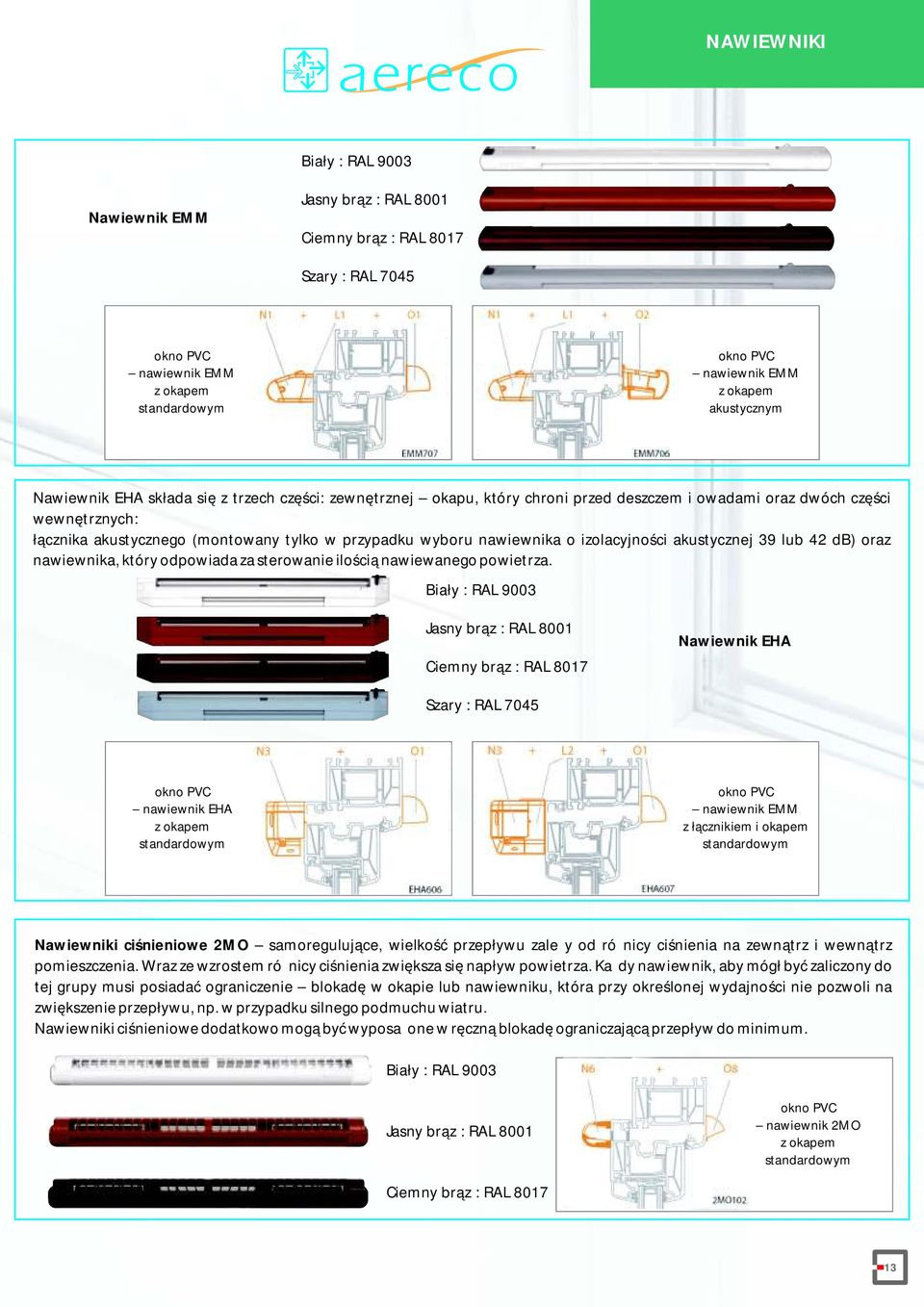

13 NAWIEWNIKI Biały : RAL 9003 Nawiewnik EMM Jasny brąz : RAL 800 Ciemny brąz : RAL 807 Szary : RAL 7045 okno PVC nawiewnik EMM z okapem standardowym okno PVC nawiewnik EMM z okapem akustycznym Nawiewnik EHA składa się z trzech części: zewnętrznej okapu, który chroni przed deszczem i owadami oraz dwóch części wewnętrznych: łącznika akustycznego (montowany tylko w przypadku wyboru nawiewnika o izolacyjności akustycznej 39 lub 4 db) oraz nawiewnika, który odpowiada za sterowanie ilością nawiewanego powietrza. Biały : RAL 9003 Jasny brąz : RAL 800 Ciemny brąz : RAL 807 Nawiewnik EHA Szary : RAL 7045 okno PVC nawiewnik EHA z okapem standardowym okno PVC nawiewnik EMM z łącznikiem i okapem standardowym Nawiewniki ciśnieniowe MO samoregulujące, wielkość przepływu zależy od różnicy ciśnienia na zewnątrz i wewnątrz pomieszczenia. Wraz ze wzrostem różnicy ciśnienia zwiększa się napływ powietrza. Każdy nawiewnik, aby mógł być zaliczony do tej grupy musi posiadać ograniczenie blokadę w okapie lub nawiewniku, która przy określonej wydajności nie pozwoli na zwiększenie przepływu, np. w przypadku silnego podmuchu wiatru. Nawiewniki ciśnieniowe dodatkowo mogą być wyposażone w ręczną blokadę ograniczającą przepływ do minimum. Biały : RAL 9003 Jasny brąz : RAL 800 okno PVC nawiewnik MO z okapem standardowym Ciemny brąz : RAL 807 3

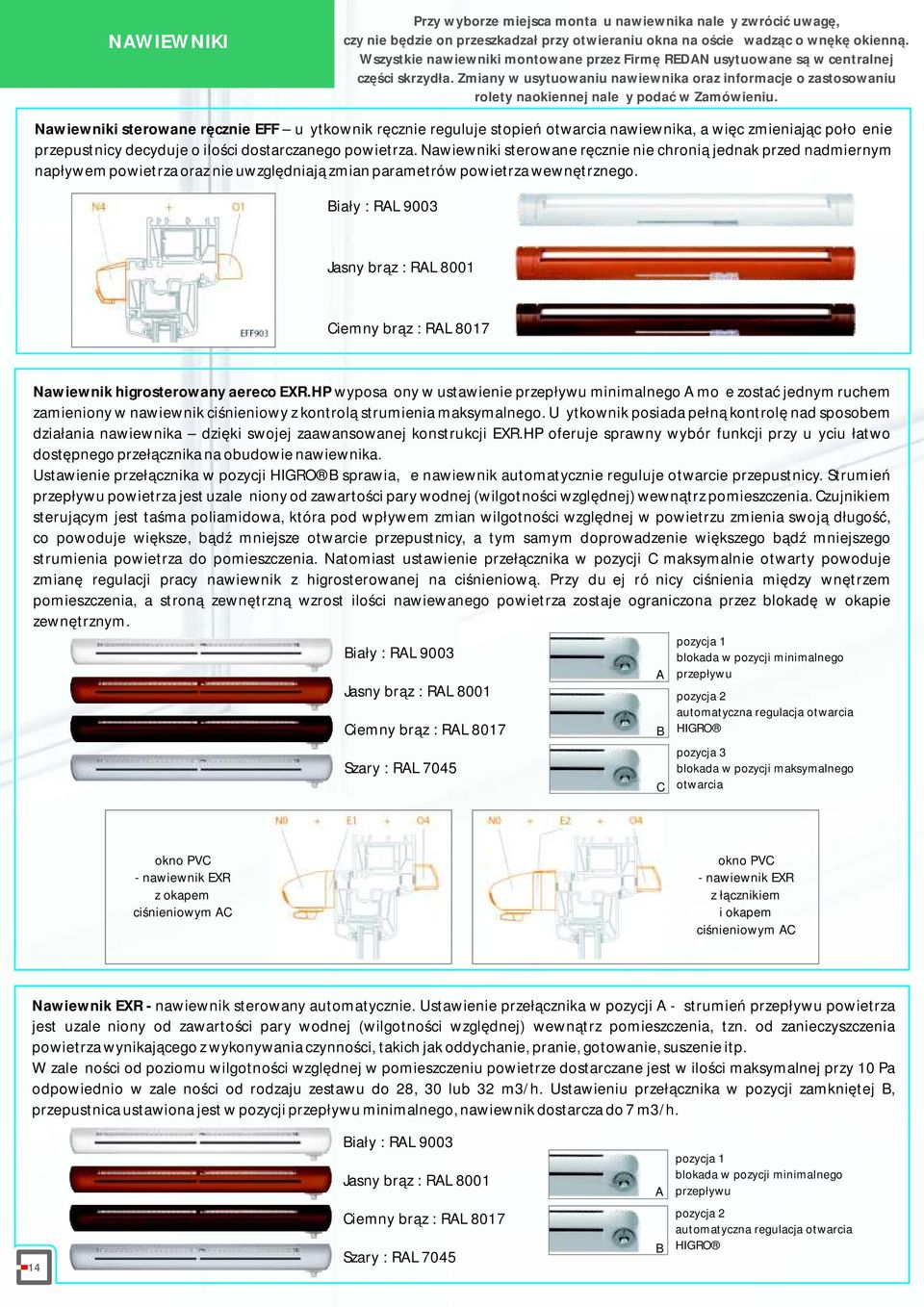

14 NAWIEWNIKI Przy wyborze miejsca montażu nawiewnika należy zwrócić uwagę, czy nie będzie on przeszkadzał przy otwieraniu okna na oścież wadząc o wnękę okienną. Wszystkie nawiewniki montowane przez Firmę usytuowane są w centralnej części skrzydła. Zmiany w usytuowaniu nawiewnika oraz informacje o zastosowaniu rolety naokiennej należy podać w Zamówieniu. Nawiewniki sterowane ręcznie EFF użytkownik ręcznie reguluje stopień otwarcia nawiewnika, a więc zmieniając położenie przepustnicy decyduje o ilości dostarczanego powietrza. Nawiewniki sterowane ręcznie nie chronią jednak przed nadmiernym napływem powietrza oraz nie uwzględniają zmian parametrów powietrza wewnętrznego. Biały : RAL 9003 Jasny brąz : RAL 800 Ciemny brąz : RAL 807 Nawiewnik higrosterowany aereco EXR.HP wyposażony w ustawienie przepływu minimalnego A może zostać jednym ruchem zamieniony w nawiewnik ciśnieniowy z kontrolą strumienia maksymalnego. Użytkownik posiada pełną kontrolę nad sposobem działania nawiewnika dzięki swojej zaawansowanej konstrukcji EXR.HP oferuje sprawny wybór funkcji przy użyciu łatwo dostępnego przełącznika na obudowie nawiewnika. Ustawienie przełącznika w pozycji HIGRO B sprawia, że nawiewnik automatycznie reguluje otwarcie przepustnicy. Strumień przepływu powietrza jest uzależniony od zawartości pary wodnej (wilgotności względnej) wewnątrz pomieszczenia. Czujnikiem sterującym jest taśma poliamidowa, która pod wpływem zmian wilgotności względnej w powietrzu zmienia swoją długość, co powoduje większe, bądź mniejsze otwarcie przepustnicy, a tym samym doprowadzenie większego bądź mniejszego strumienia powietrza do pomieszczenia. Natomiast ustawienie przełącznika w pozycji C maksymalnie otwarty powoduje zmianę regulacji pracy nawiewnik z higrosterowanej na ciśnieniową. Przy dużej różnicy ciśnienia między wnętrzem pomieszczenia, a stroną zewnętrzną wzrost ilości nawiewanego powietrza zostaje ograniczona przez blokadę w okapie zewnętrznym. Biały : RAL 9003 Jasny brąz : RAL 800 Ciemny brąz : RAL 807 Szary : RAL 7045 A B C pozycja blokada w pozycji minimalnego przepływu pozycja automatyczna regulacja otwarcia HIGRO pozycja 3 blokada w pozycji maksymalnego otwarcia okno PVC - nawiewnik EXR z okapem ciśnieniowym AC okno PVC - nawiewnik EXR z łącznikiem i okapem ciśnieniowym AC Nawiewnik EXR - nawiewnik sterowany automatycznie. Ustawienie przełącznika w pozycji A - strumień przepływu powietrza jest uzależniony od zawartości pary wodnej (wilgotności względnej) wewnątrz pomieszczenia, tzn. od zanieczyszczenia powietrza wynikającego z wykonywania czynności, takich jak oddychanie, pranie, gotowanie, suszenie itp. W zależności od poziomu wilgotności względnej w pomieszczeniu powietrze dostarczane jest w ilości maksymalnej przy 0 Pa odpowiednio w zależności od rodzaju zestawu do 8, 30 lub 3 m3/h. Ustawieniu przełącznika w pozycji zamkniętej B, przepustnica ustawiona jest w pozycji przepływu minimalnego, nawiewnik dostarcza do 7 m3/h. 4 Biały : RAL 9003 Jasny brąz : RAL 800 Ciemny brąz : RAL 807 Szary : RAL 7045 A B pozycja blokada w pozycji minimalnego przepływu pozycja automatyczna regulacja otwarcia HIGRO

15 PANELE TARASOWE

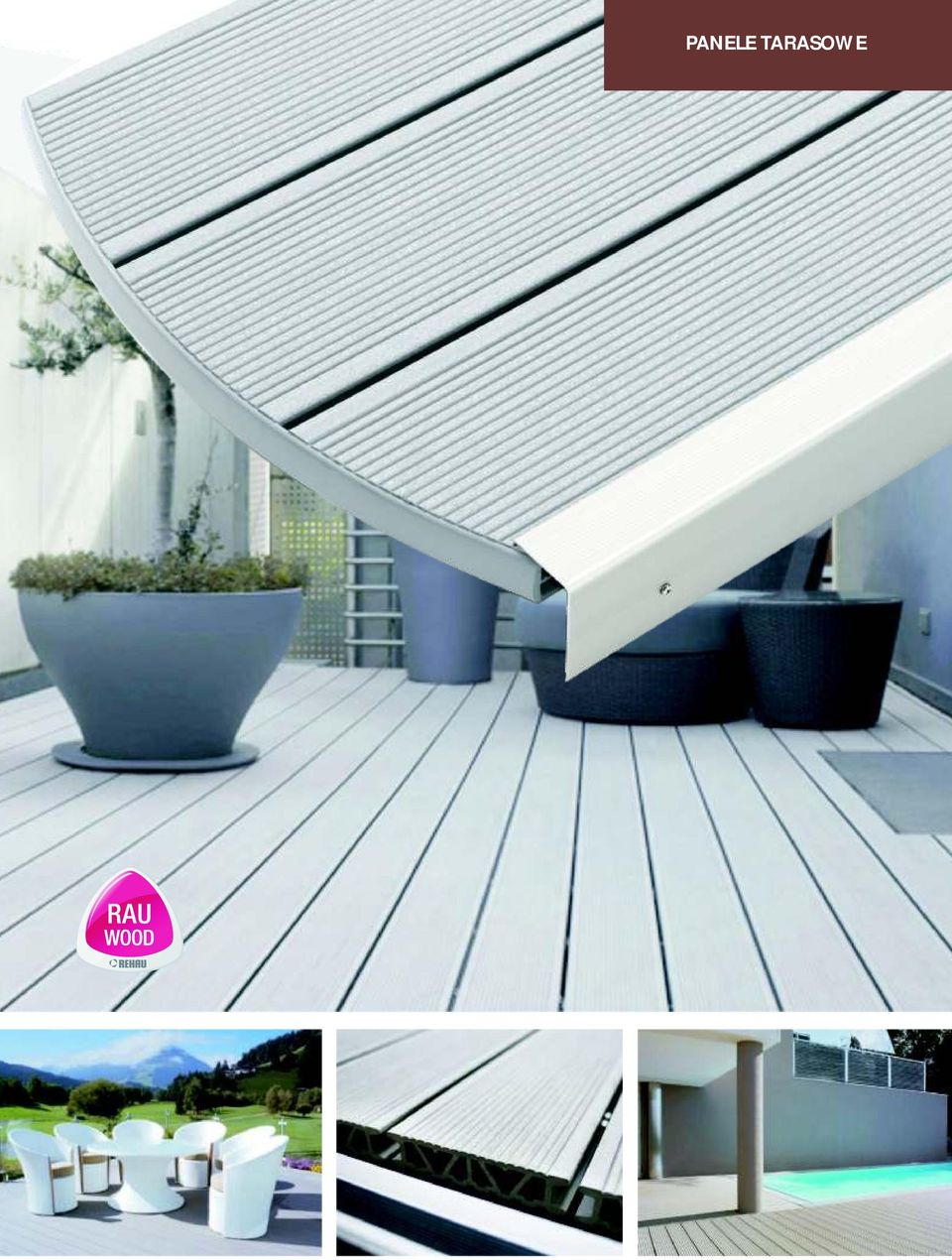

16 PANELE TARASOWE SYSTEM RELAZZO Dzięki Relazzo, planowanie tarasu wkracza w nowy wymiar. Relazzo łączy bowiem wymagania dotyczące nowoczesnego, wysokojakościowego tarasu: długowieczność, odporność na działanie warunków atmosferycznych, szeroka możliwość zastosowania, a przy tym łatwość montażu i pielęgnacji. WPC to tworzywo przyszłości. Jest idealną syntezą unikalnych właściwości tworzywa z optyką i strukturą litego drewna, przewyższającą pod każdym względem materiały naturalne. RAU-WOOD to specjalna receptura stworzona przez REHAU. To nowoczesny materiał ekologiczny, perfekcyjnie łączący w sobie naturalny, ciepły wygląd drewna z odpornością i trwałością polimeru, gwarantujące długą żywotność tarasu. RELAZZO składa się w 50% z drewna, pochodzącego tylko z lasów europejskich. Dzięki temu decydujecie się na rozwiązanie przyjazne środowisku, w przeciwieństwie do drewna z lasów tropikalnych. Deski można w pełni poddać recyklingowi. Dostępne kolory : TERRA (ciemny brąz 7367) AMBRA (średni brąz 737) GRANO (jasny brąz 7343) SASSO (szarobniebieski 7336) CIOTTOLO (szary 7366) AMETISTA (miedziany 7344) W skład systemu wchodzi : - deska tarasowa o wymiarach 40 x 30 mm - legar - podkładki - klipsy mocujące - listwa wieńcząca elastyczna - listwa wieńcząca ALU - zaślepki WPC Deska RELAZZO ORIGIN Legary Klipsy montażowe Podkładki Listwa wieńcząca elastyczna Listwa wieńcząca ALU Zaślepki WPC Przykładowe rodzaje montażu: na zakładkę 45/45 diagonalnie (ukośnie) ukośnie 6

17 SZKŁO ORNAMENTOWE Zastosowanie szkła ornamentowego zapewnia dopływ światła do wnętrza pomieszczenia, chroniąc je jednocześnie przed ciekawskimi spojrzeniami. Dzięki takiemu rozwiązaniu uzyskujemy rozproszone światło i obraz bez wyraźnych konturów, gwarantujący dyskrecję osobom przebywającym w środku. Ze względu na takie właściwości, szkło ornamentowe może być zastosowane nie tylko w oknach, ale także w ściankach działowych, zabudowach balkonów, barierkach lub szklanych drzwiach. Kura Kura brąz Chinchila Chinchila brąz Kora silivit Kora silivit brąz Listral Master Carre Masterlens Masterpoint Monumental m Monumental s Altdeutsch Crepi Kathedral Kathedral brąz Waterdrop Zbrojak 7

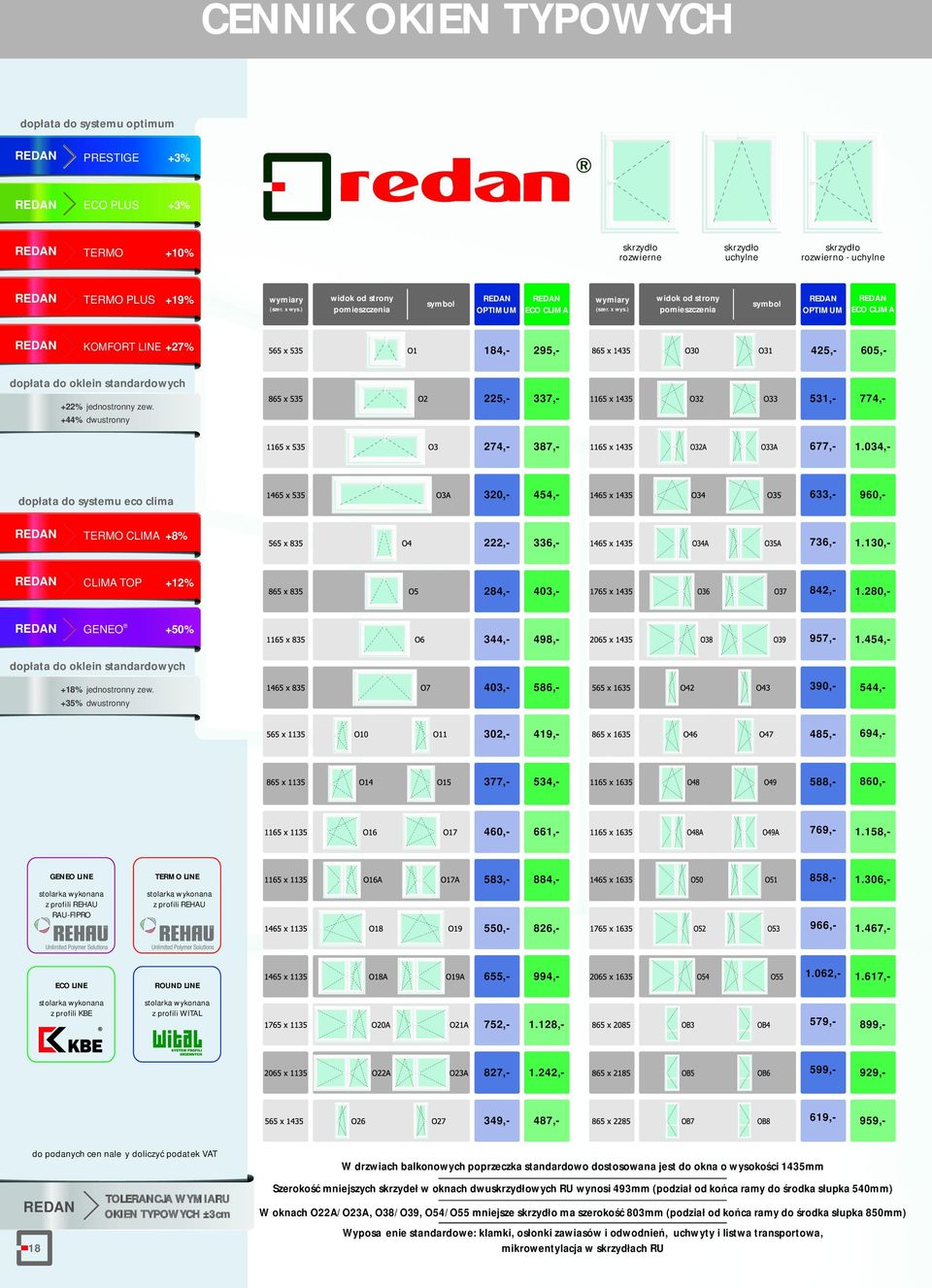

18 CENNIK OKIEN TYPOWYCH optimum PRESTIGE ECO PLUS TERMO +0% skrzydło rozwierne skrzydło uchylne skrzydło rozwierno - uchylne TERMO PLUS +9% wymiary (szer. x wys.) widok od strony pomieszczenia symbol OPTIMUM ECO CLIMA wymiary (szer. x wys.) widok od strony pomieszczenia symbol OPTIMUM ECO CLIMA KOMFORT LINE +7% 84,- 95,- 45,- 605,- standardowych +% jednostronny zew. +44% dwustronny 5,- 337,- 53,- 774,- 74,- 387,- 677,-.034,- eco clima 30,- 454,- 633,- 960,- TERMO CLIMA +8%,- 336,- 736,-.30,- CLIMA TOP +% 84,- 403,- 84,-.80,- GENEO +50% 344,- 498,- 957,-.454,- standardowych +8% jednostronny zew. +35% dwustronny 403,- 586,- 390,- 544,- 30,- 49,- 485,- 694,- 377,- 534,- 588,- 860,- 460,- 66,- 769,-.58,- GENEO LINE stolarka wykonana z profili REHAU RAU-FIPRO TERMO LINE stolarka wykonana z profili REHAU 583,- 884,- 858,-.306,- 550,- 86,- 966,-.467,- ECO LINE ROUND LINE 655,- 994,-.06,-.67,- stolarka wykonana z profili KBE stolarka wykonana z profili WITAL 75,-.8,- 579,- 899,- 87,-.4,- 599,- 99,- 349,- 487,- 69,- 959,- do podanych cen należy doliczyć podatek VAT 8 TOLERANCJA WYMIARU OKIEN TYPOWYCH ±3cm W drzwiach balkonowych poprzeczka standardowo dostosowana jest do okna o wysokości 435mm Szerokość mniejszych skrzydeł w oknach dwuskrzydłowych RU wynosi 493mm (podział od końca ramy do środka słupka 540mm) W oknach OA/O3A, O38/O39, O54/O55 mniejsze skrzydło ma szerokość 803mm (podział od końca ramy do środka słupka 850mm) Wyposażenie standardowe: klamki, osłonki zawiasów i odwodnień, uchwyty i listwa transportowa, mikrowentylacja w skrzydłach RU

19 CENNIK OKIEN NIETYPOWYCH

20 0 6 PRESTIGE ECO PLUS TERMO TERMO PLUS KOMFORT LINE SYSTEM OPTIMUM +0% +9% +7% +% +7% +3% +37% +44% +49% świetlik jednoczęściowy TERMO CLIMA CLIMA TOP +8% +% +8% +3% +8% +33% +35% +40% SYSTEM ECO CLIMA do podanych cen należy doliczyć podatek VAT
