INSTRUKCJA MONTAŻU FULLSTEP System schodowy Fullstep Fullstep to formowane jednoelementowe pokrycie stopnia schodowego z tłoczoną w pastylki stopnicą oraz gładkim noskiem i podstopnicą.

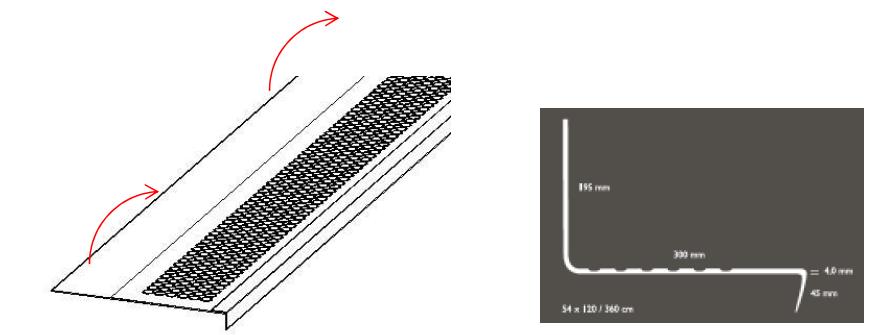

1 INSTRUKCJA MONTAŻU FULLSTEP System schodowy Fullstep Fullstep to formowane jednoelementowe pokrycie stopnia schodowego z tłoczoną w pastylki stopnicą oraz gładkim noskiem i podstopnicą. Jest ono odpowiednie tylko do zastosowań wewnętrznych i wyłącznie do schodów z prostokątnymi noskami (w przypadku stopni o zaokrąglanych noskach prosimy sprawdzić produkt o nazwie Rollstep ). Profile Fullstep montuje się na podwójnie nakładany klej kontaktowy (na bazie polichloroprenu). wymiary w przybliżeniu Część pionowa noska schodowego wygięta jest pod kątem 80 o, nie pokrywa, zatem schodów uformowanych pod kątem ostrym. Listwy schodowe SA 400/I (do montażu po stronie wewnętrznej, przy ścianie) i SA 200/E (do montażu po stronie zewnętrznej, przy balustradzie) można zamontować tylko wtedy, gdy schody uformowane są pod kątem 90 o.

2 INSTRUKCJA MONTAŻU Profile schodowe Przed zamontowaniem na schodach pokryć Fullstep należy zamontować wszystkie profile zewnętrzne SA 200/E i SA 300/E, natomiast profile wewnętrzne SA 400/I oraz SA 500/I można zamontować przed albo po pokryciu stopnia (oba rozwiązania mają swoje wady i zalety). W pierwszej kolejności należy przyciąć do odpowiednich wymiarów zewnętrzne profile kątowe. W tym celu należy nałożyć na siebie obydwa rodzaje profili, przyłożyć je do stopnia i używając standardowej obcinarki przyciąć obydwa jednocześnie. Przetrzeć spód profili papierem ściernym i przykleić za pomocą kleju kontaktowego. Profile do spoczników to SA 500/I (wewnętrzny, do montażu przy ścianie) i SA 500/E (zewnętrzny). Przed przyklejeniem należy ich tył również przetrzeć papierem ściernym. SA 500/I SA 500/E Podłoże bardzo ważne! Podłoże pod pokryciem stopnia musi być równe, płaskie, całkowicie suche, twarde i wytrzymałe na natężenie ruchu, jaki będzie się odbywał na jego powierzchni. Jest to szczególnie ważne dla jego części przedniej, gdzie przyklejony zostanie nosek schodowy. Wykruszone lub nietworzące kąta prostego brzegi należy wyrównać. Przednia krawędź stopnia musi być prosta i pasować do kształtu Fullstep. Po oddaniu do użytku powierzchnia ta narażona będzie na największe obciążenia, dlatego źle przygotowany stopień może wpłynąć niekorzystnie na wiązanie kleju i spowodować uszkodzenie noska. Aby uniknąć szkód spowodowanych niewłaściwym przygotowaniem przedniej krawędzi stopnia, zaleca się przykręcenie do podłoża metalowego profilu (należy wyrównać całe podłoże). Więcej informacji na ten temat znajduje się na końcu niniejszej instrukcji.

3 Instalacja Podczas instalacji temperatura otoczenia musi wynosić co najmniej 18 o C. Instalację należy KONIECZNIE zacząć od pierwszego stopnia na dole schodów i prowadzić ją sukcesywnie w górę. Najpierw należy wyciąć z profilu schodowego podstopnicę, która zostanie zamontowana jako pierwsza na dole. Nosek tego samego profilu zostanie wykorzystany na najwyższej krawędzi (na szczycie schodów) celem wyeliminowania ewentualnej różnicy kolorów pomiędzy schodami a posadzką (stopnica pozostała po wycięciu podstopnicy stanowi odpad). Górny koniec wyciętej podstopnicy należy przetrzeć papierem ściernym, aby ułatwić przyklejenie noska kolejnego profilu schodowego. Cięcie i pokrywanie stopnia Przed nałożeniem jakiegokolwiek kleju należy przyciąć odpowiednio profil Fullstep do wymiarów szerokości schodów. W tym celu należy przyłożyć profil jednym brzegiem do ściany i przyciąć, używając obcinarki, nadmiar podstopnicy, stopnicy i noska po drugiej stronie, do szerokości schodów. Rozprowadzić klej na całym podłożu i na spodzie pokrycia schodowego (wzdłuż całej powierzchni, w tym noska) ściśle przestrzegając zaleceń producenta kleju. Rozpocząć nakładanie profilu schodowego od brzegu stopnia upewniając się, czy zachowana jest odpowiednia pozycja, ponieważ klej kontaktowy nie daje możliwości żadnego ruchu/poprawek po nastąpieniu kontaktu. Stopnica musi ściśle przylegać do podłoża na całej powierzchni. Szczególną staranność należy zachować z przodu noska oraz na krawędzi pomiędzy stopnicą a podstopnicą. Ściąć nadmiar podstopnicy na poziomie następnego stopnia (jak na rys. obok). Koniecznym jest, aby podstopnica była przycięta równo z krawędzią stopnia, aby nie powstawały puste przestrzenie (więcej informacji na ten temat znajduje się na końcu niniejszej instrukcji). Przetrzeć papierem ściernym górę podstopnicy na całej powierzchni, która zostanie pokryta noskiem następnego profilu schodowego. Nałożyć klej kontaktowy i postępować z kolejnym profilem zgodnie z powyższym opisem.

4 UWAGA: INFORMACJE NA TEMAT PODŁOŻA (bardzo ważne!) Jak wspomniano wcześniej, podłoże stopnia musi być wytrzymałe na ruch na całej jego powierzchni. Jest to jeszcze bardziej istotne w miejscu nakładania nosków schodowych. Jeżeli nosek pokrycia schodowego nie zostanie dobrze przymocowany do podłoża, lub gdy samo podłoże nie będzie odpowiednie, nosek stanie się luźny i będzie się ruszał. Tego rodzaju naprężenie spowoduje w niedługim czasie pęknięcie/rozdarcie w okolicach noska: Widoczne uszkodzenia: typowe uszkodzenia to zniszczenie, odklejanie, pęknięcia, rozdarcia i załamania w okolicach noska, podczas gdy pozostałe części pokrycia schodowego nie są uszkodzone. Przykłady: Powód uszkodzenia: Przyczyna uszkodzenia: kauczukowy nosek był luźny i mógł się rozciągać, przesuwać i wgniatać, przez co narażony był na naprężenie zmęczeniowe; naturalną i widoczną konsekwencją tego jest łamanie się i pękanie kauczuku, co powoduje nieodwracalne uszkodzenia. na ogół jest to nieprawidłowa instalacja; niedoskonałe umocowanie noska może by spowodowane: klejem (niewłaściwym, źle nałożonym itp.);

5 instalacją i procesem wiązania (niewłaściwym nałożeniem kleju, nieodpowiednią temperaturą i wilgotnością, niewłaściwym położeniem pokrycia schodowego, itp.); nieodpowiednio przygotowanym lub nieodpowiednim podłożem (z jakiejkolwiek przyczyny); niewłaściwym wyborem pokrycia schodowego. Typowe przypadki: 1) Profil Fullstep nałożony na schody o zaokrąglonych noskach lub niewłaściwie przycięta podstopnica. 2) Nieodpowiednie podłoże lub niewłaściwie przymocowany profil Fullstep. Przykłady: Pusta przestrzeń z powodu niewłaściwego przycięcia stopnicy Maksymalne naprężnie i w rezultacie - wgniecenie ŹLE! W tym przypadku podstopnicę ucięto poniżej krawędzi kolejnego stopnia, przez co pod noskiem powstała pusta przestrzeń. Tak powstały brak styczności z podłożem na tym małym obszarze, będzie mieć znacznie krytyczne, ponieważ to na tej części stopnia skupia się większość naprężeń. Nacisk ruchu i ciężaru chodzących tędy osób spowoduje uszkodzenia, o których pisano powyżej. Dlatego tak ważnym jest, aby podstopnica przycięta była na dokładnie tym samym poziomie co stopnica!

6 Innym typowym przypadkiem jest brak pełnego przyklejenia noska do całej powierzchni pod nim: Wyraźnie widać, że ta część nie jest przyklejona. Nie będąc przyklejoną i bez solidnego podłoża jest ona luźna. Ruch na takiej luźnej części spowoduje rozciągnięcie kauczuku, a następnie jego rozdarcie. Jak wyżej. Cała powierzchnia noska schodowego musi być dobrze przymocowana klejem, aby uniemożliwić jakikolwiek ruch!

7 Inne typowe przykłady obejmują niewłaściwy wybór pokrycia schodowego: Na wyżej przedstawionych powierzchniach profil Fullstep na pewno ulegnie uszkodzeniu, jak również na powierzchni obok. Producent: ARTIGO SPA, Via Cascina Vione 3, Basiglio (Mi) Tel: Fax: Przedstawiciel: Polflor sp. z o.o. ul. Smolna 13A/U3, Poznań Tel Fax
