CPT-pro. Program do analizy i prezentacji wyników badań polowych oraz tworzenia dokumentacji geologicznej i geotechnicznej.

Transkrypt

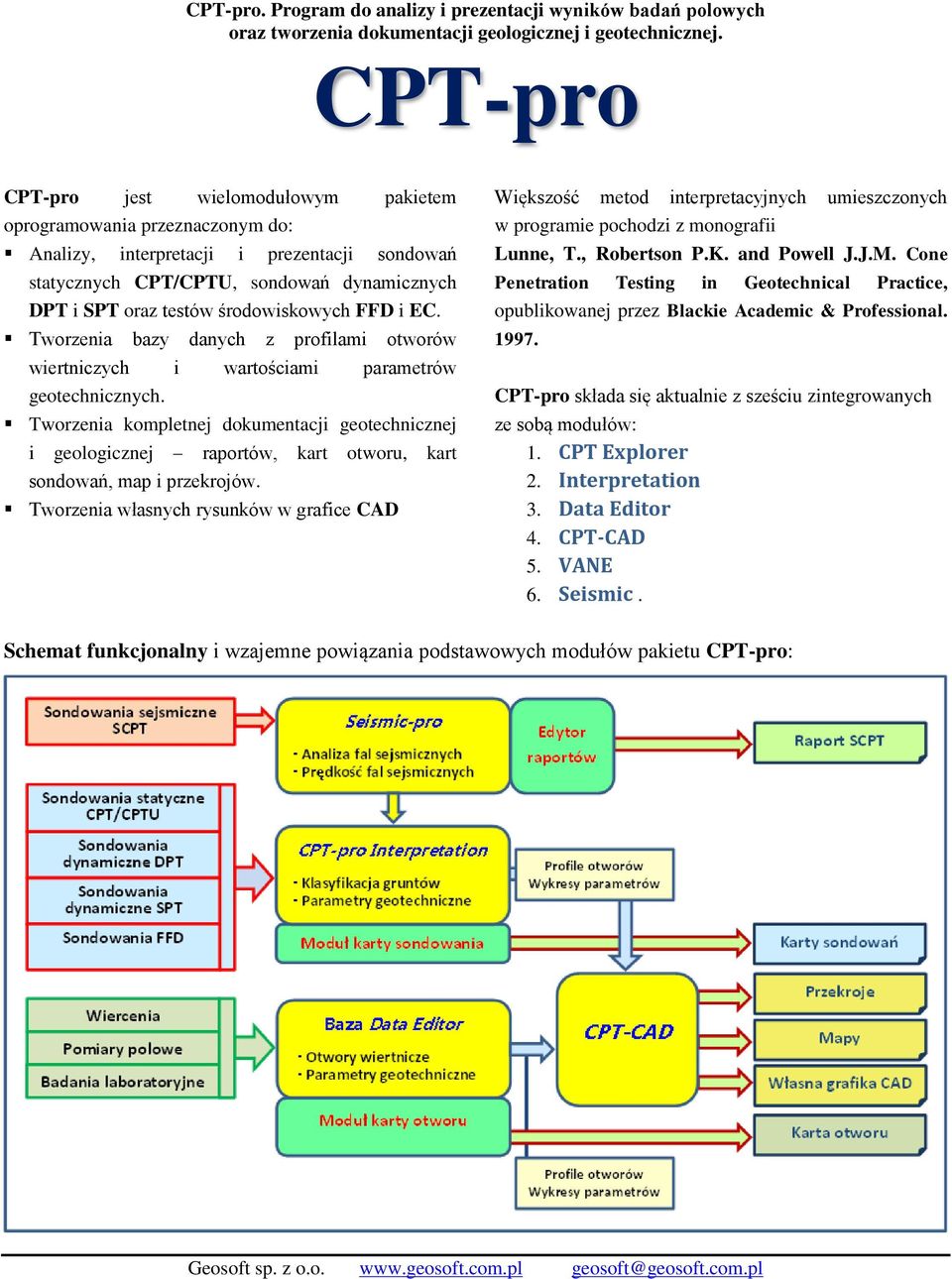

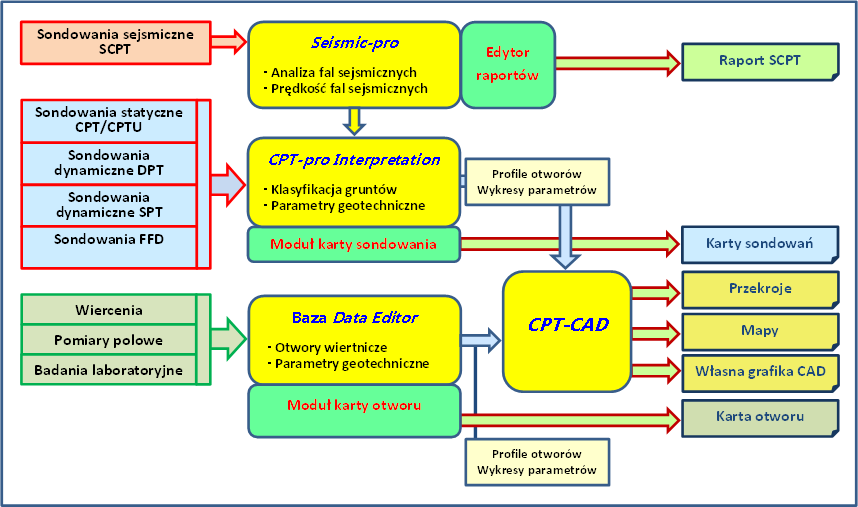

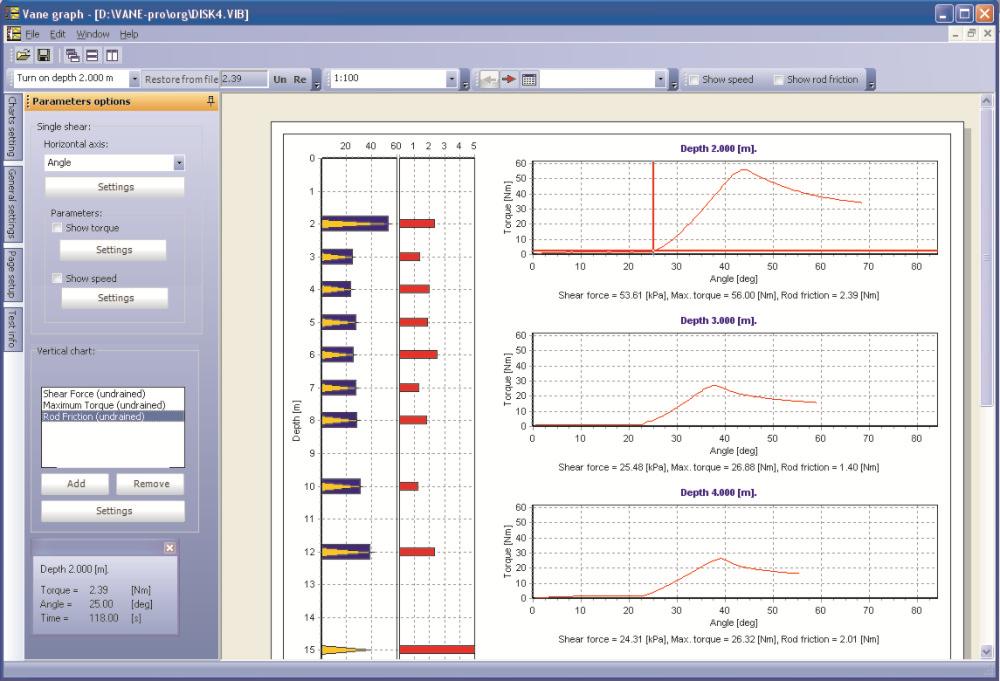

1 CPT-pro CPT-pro jest wielomodułowym pakietem oprogramowania przeznaczonym do: Analizy, interpretacji i prezentacji sondowań statycznych CPT/CPTU, sondowań dynamicznych DPT i SPT oraz testów środowiskowych FFD i EC. Tworzenia bazy danych z profilami otworów wiertniczych i wartościami parametrów geotechnicznych. Tworzenia kompletnej dokumentacji geotechnicznej i geologicznej raportów, kart otworu, kart sondowań, map i przekrojów. Tworzenia własnych rysunków w grafice CAD Większość metod interpretacyjnych umieszczonych w programie pochodzi z monografii Lunne, T., Robertson P.K. and Powell J.J.M. Cone Penetration Testing in Geotechnical Practice, opublikowanej przez Blackie Academic & Professional CPT-pro składa się aktualnie z sześciu zintegrowanych ze sobą modułów: 1. CPT Explorer 2. Interpretation 3. Data Editor 4. CPT-CAD 5. VANE 6. Seismic. Schemat funkcjonalny i wzajemne powiązania podstawowych modułów pakietu CPT-pro:

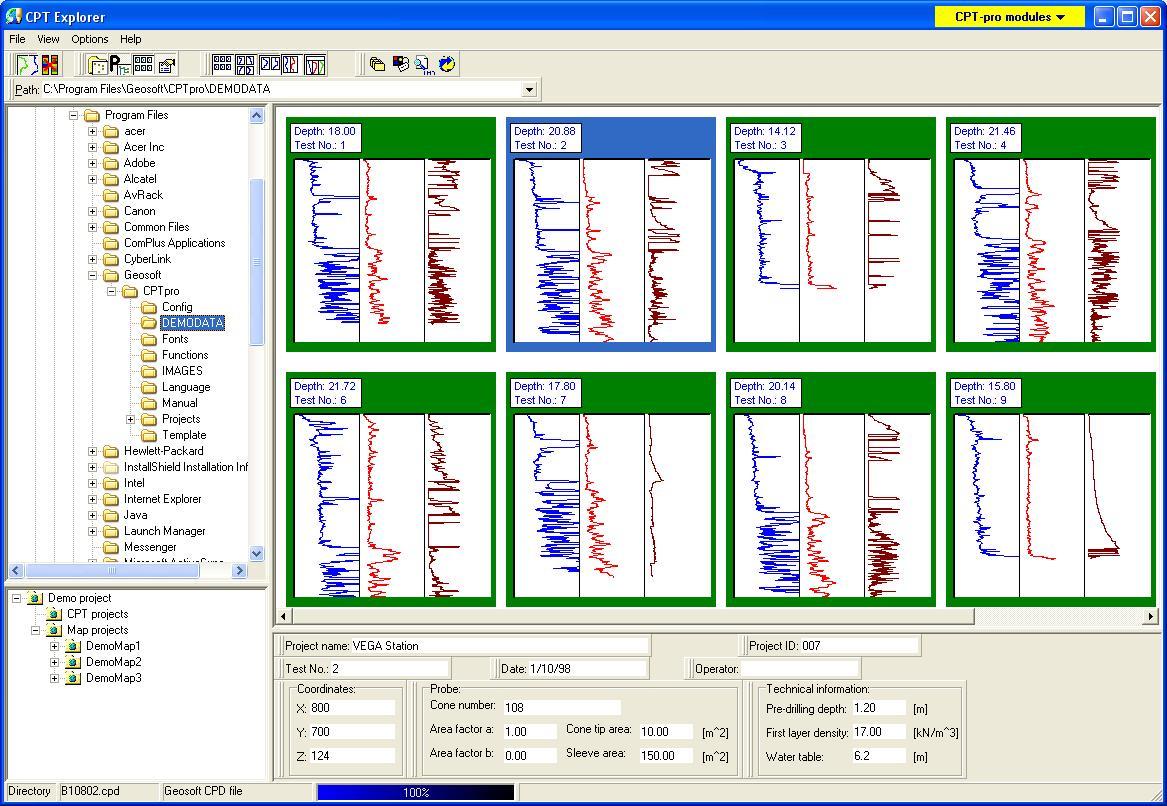

2 Moduł CPT Explorer służy do porządkowania i przeglądania plików danych oraz do tworzenia struktur projektowych. Miniatury wykresów są konfigurowalne przez Użytkownika i zawierają dodatkowo wybrane dane nagłówkowe, takie jak numer testu, data, głębokość etc. Okno CPT Explorer Główne cechy i opcje modułu Interpretation: Import/Export plików CPT różnych formatów, w tym również formatów wymiany AGS, GEF i CSV Konwersja formatów wymiany AGS i GEF Import plików z wynikami sondowań dynamicznych DPT i SPT oraz efektywne wprowadzanie z klawiatury tych danych Import plików z wynikami badań środowiskowych FFD i EC Import wartości prędkości fal sejsmicznych i dalsza interpretacja tego parametru Analiza, korekcja i interpretacja wyników w/w testów polowych Klasyfikacja gruntów i szacowanie parametrów geotechnicznych Tworzenie kart sondowań z profilami geologicznymi, wykresami parametrów i wynikami interpretacji Interpretacja i prezentacja wyników sondowań Raporty tekstowe Prezentacja piezometrów otwartych Export wykresów do plików DXF i DWG Karta sondowania z piezometrami otwartymi. Każdy piezometr jest prezentowany w skali zgodnie ze swoją długością, zawiera zaznaczoną lokalizację filtra i poziom wody.

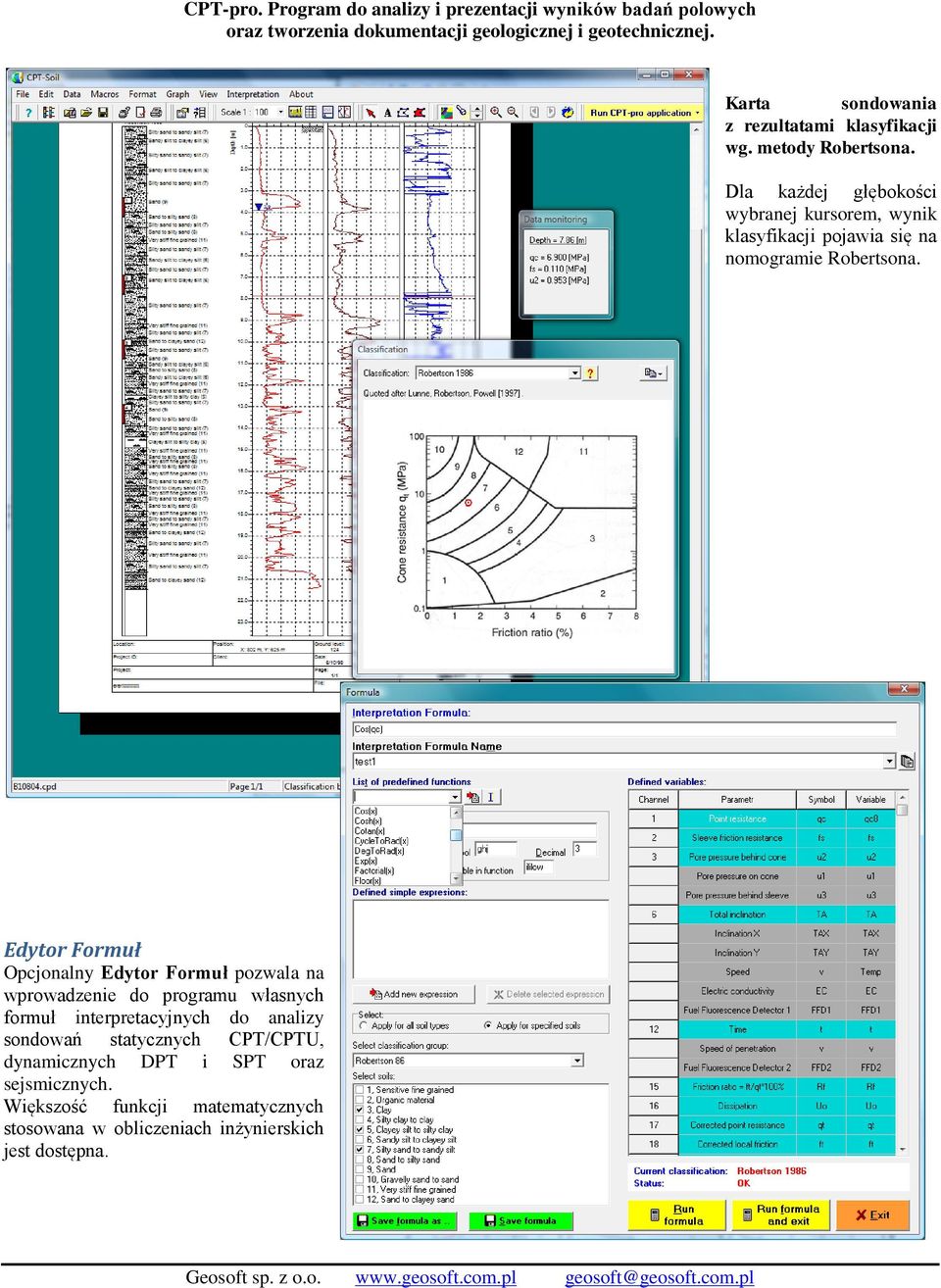

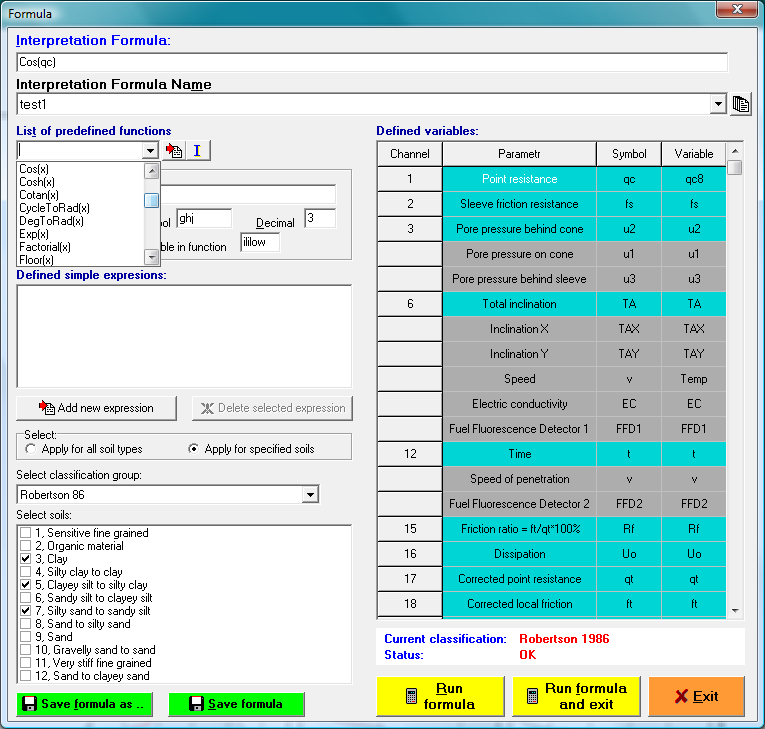

3 Karta sondowania z rezultatami klasyfikacji wg. metody Robertsona. Dla każdej głębokości wybranej kursorem, wynik klasyfikacji pojawia się na nomogramie Robertsona. Edytor Formuł Opcjonalny Edytor Formuł pozwala na wprowadzenie do programu własnych formuł interpretacyjnych do analizy sondowań statycznych CPT/CPTU, dynamicznych DPT i SPT oraz sejsmicznych. Większość funkcji matematycznych stosowana w obliczeniach inżynierskich jest dostępna.

4 Ręczne filtrowanie danych pozwala na usunięcie niewiarygodnych pomiarów. Interpretacje włączone w moduł Intepretation. Systemy jednostek. Wszystkie parametry mogą być prezentowane w dowolnym systemie jednostek. Seryjne procedowanie Funkcja Batch processing pozwala na wykonywanie seryjnej interpretacji dowolnej ilości plików równocześnie wg. tego samego schematu. Dodatkowo, funkcja ta pozwala na wprowadzanie i korektę danych nagłówkowych. Karty sondowań zinterpretowanych plików mogą być wydrukowane automatycznie dla dowolnej ilości plików wg wybranego wzorca.

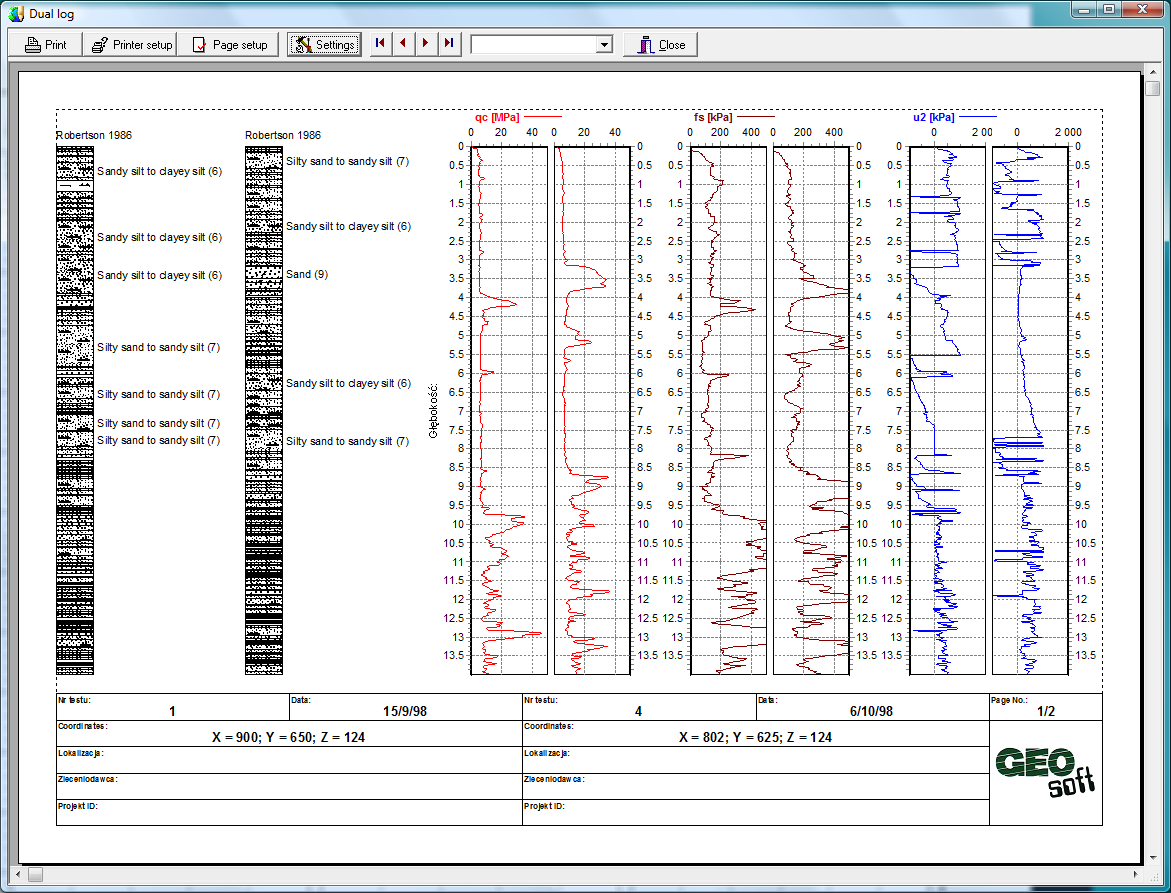

5 Dual log Funkcja Dual log pozwala na prezentowanie na tej samej karcie otworu dwu różnych sondowań. Jest to w szczególności przydatne podczas porównywania sondowań wykonanych na tym samym obszarze, np. przed wzmocnieniem gruntu i po. Wykresy wybranych parametrów mogą być zamieszczane w oddzielnych polach (obok) lub w tych samych (niżej, na stronie następnej). Dual Log z dwoma wykresami w tym samym polu. w module Data Editor pozwala na łatwe i efektywne porządkowanie danych. Data Editor służy do tworzenia baz danych z profilami otworów geologicznych pochodzącymi z innych (niż CPT) źródeł, oraz z wartościami parametrów geotechnicznych, mającymi strukturę [wartość x głębokość]. Wszystkie parametry zachowane w bazie mogą być współdzielone w lokalnej sieci. Struktura projektowa tworzona

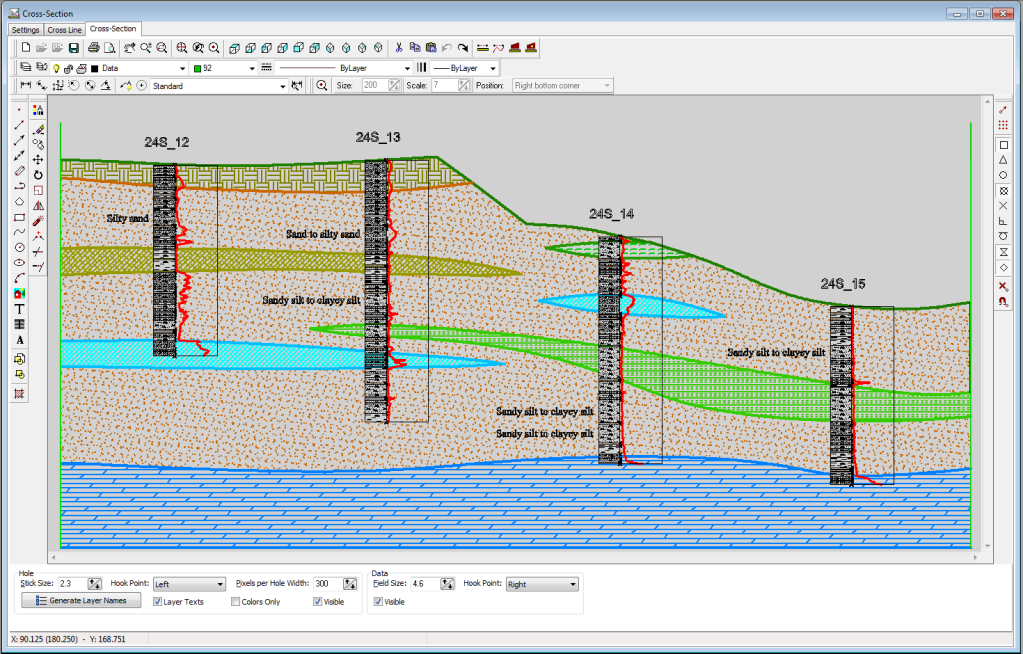

6 Edycja profilu geologicznego. Każdy wprowadzony zestaw parametrów oraz profil geologiczny powinien mieć równocześnie wprowadzony komplet współrzędnych X, Y i Z. Pozwala to na automatyczne wprowadzanie profili geologicznych i wykresów sondowań do przekrojów geotechnicznych generowanych w module CPT-CAD. Wszystkie charakterystyki uzupełniające (typ gruntu, kolor, konsystencja, wilgotność etc.) mogą być wybierane z list tworzonych przez Użytkownika (tzw. słowników), więc dodawanie nowych otworów i charakterystyk jest bardzo efektywne. Każda warstwa geologiczna jest zachowana w bazie wraz z reprezentującym ją kolorem i grafiką (szrafurą), które są stosowane na przekrojach geologicznych. Poziomy wody nawiercony i ustabilizowany są zapisywane w bazie i prezentowane na przekrojach. Wszystkie parametry geotechniczne mogą być zapisywane w bazie łącznie z profilem geologicznym lub bez. Wykresy parametrów oraz profile geologiczne mogą być wprowadzane do przekrojów tworzonych w module CPT-CAD Moduł CPT-CAD służy do tworzenia przekrojów geotechnicznych, map i własnych rysunków wektorowych. Skale pozioma i pionowa są dowolnie ustawiane i są niezależne od siebie. Przekroje mogą zawierać: Wykresy parametrów CPT Wykresy sondowań dynamicznych DPT i SPT Wykresy wyników interpretacji sondowań sejsmicznych SCPT Wykresy testów środowiskowych FFD i EC Profile otworów będących wynikami interpretacji sondowań CPT/CPTU

7 Wykresy parametrów będących wynikami interpretacji sondowań CPT/CPTU Profile otworów wiertniczych zapisanych w bazie danych modułu Data Editor. Obiekty graficzne reprezentujące warstwy geologiczne i struktury Dodatkowe opisy Dodatkowe obiekty graficzne, wygenerowane przez Użytkownika w module CPT-CAD za pomocą zaawansowanych narzędzi graficznych lub wklejone z innych programów. Moduł CPT-CAD pozwala na prezentację lokalizacji testów CPT i VANE na mapie. Lokalizacja testów jest prezentowana poprzez automatycznie wygenerowane odpowiednie symbole graficzne na podstawie współrzędnych zapisanych w plikach danych i w bazie modułu Data Editor. Jako podkład mapowy można używać plików DWG i DXF wygenerowanych w innych programach (AutoCAD, Microstation etc.). Jako tło mogą być używane również pliki graficzne BMP, JPG i inne. Zaimplementowane w module mapowym narzędzia graficzne umożliwiają edycję istniejących map wektorowych (DWG i DXF) oraz tworzenie własnych. Moduł CPT-CAD pozwala na wykonywanie następujących zadań: Tworzenie i edycja plików wektorowych DWG i DXF. Automatyczne generowanie na mapie symboli reprezentujących sondowania CPT i VANE wraz z wybranymi opisami (nazwa otworu etc.). Wstawianie jako tła mapy wektorowej wygenerowanej w innym programie (AutoCAD etc.). Moduł VANE Pozwala na analizę i interpretację wyników sondowań sondą krzyżakową VANE, zarejestro-wanych w postaci plików zawierających zapisaną pełną ścieżkę ścięcia - relację [kąt x moment obrotowy]. Zaimplementowane narzędzia pozwalają na eliminację wpływu tarcia żerdzi. Karta sondowania tworzona w module VANE, zawierająca zbiorczy wykres wybranych parametrów w funkcji głębokości i wykresy indywi-dualnych ścięć, może być w szerokich granicach dostosowana do formy i schematu Użytkownika.

8 Moduł SCPT CPT-pro. Program do analizy i prezentacji wyników badań polowych Służy do analizy i interpretacji sondowań sejsmicznych SCPT. Pozwala na analizę fal typu S-Wave i P-Wave. Zawarte w programie zaawansowane narzędzia analityczne, w szczególności systemy wielokrotnych filtrów w pełni ustawialnych przez Użytkownika, pozwalają na analizę nawet słabych fal sejsmicznych, zawierających dużą ilość szumów. Moduł SCPT jest szczególnie efektywny przy analizie fal zarejestrowanych przez sensory oparte na akcelerometrach nie na geofonach) ponieważ widmo takich fal jest znacznie szersze i pozwala na pełniejsza analizę (zakres pomiarowy akcelerometrów wynosi 10 khz a geofonów zwykle 0.3 khz). Zastosowane procedury analityczne pozwalają na precyzyjne oszacowanie prędkości fal w poszczególnych zakresach głębokości i przedstawienie ich na kartach sondowań. Efektywność pracy i zaawansowana grafika CPT-pro. CPT-pro zawiera szereg zaawansowanych procedur pozwalających na efektywną analizę sondowań CPT/CPTU, DPT, SPT, FFD i EC oraz tworzenie dokumentacji geotechnicznej. Najważniejsze z nich to: Metody klasyfikacji opracowane przez P.K. Robertsona, A.C. Meigha, Geosond GmbH, K. Senneseta i N. Janbu oraz PN-B Edytor równań umożliwiający wprowadzanie własnych formuł interpretacyjnych Makra przyspieszające prace analityczne Seryjne interpretowanie wielu plików zgodnie ze schematem zdefiniowanym przez Użytkownika Wzorce wydruku Raportowanie Zachowywanie ustawień Dostosowanie karty otworu do wymagań Użytkownika Tworzenie baz danych z profilami otworów wiertniczych i wartościami parametrów geotechnicznych Funkcja Dual log do porównywania różnych sondowań. Tworzenie wysokiej jakości dokumentów raportów, kart sondowań, kart otworu, map i przekrojów. Tworzenie własnych wzorców dokumentów Trzy główne typy kart otworu (standardowy, Dutch Format i Dual Log) Opcjonalne wprowadzanie informacji o poziomie wody i poziomach piezometrycznych Zestawienie danych nagłówkowych w formie tabeli Opcjonalny opis stożka CPTU Wprowadzanie własnego logo na karcie sondowania. Wprowadzanie dodatkowych obiektów graficznych Wybór kolorów i grubości linii wykresów koloru, wielkości i typu czcionki w opisach tekstowych. Grafika typu CAD do tworzenia map i przekrojów Okienko CAD do tworzenia własnych rysunków wektorowych.
