Białystok. Problemy Przy Projektowaniu Wentylacji Pożarowej Poziomych i Pionowych Dróg Ewakuacji

Transkrypt

1 Białystok Problemy Przy Projektowaniu Wentylacji Pożarowej Poziomych i Rzeczoznawca ds. Zabezpieczeń Przeciwpożarowych Rzeczoznawca Stowarzyszenia Inżynierów i Techników Pożarnictwa Członek SITP, Stowarzyszenia Inżynierów Bezpieczeństwa Pożarowego (SFPE - The Society of Fire Protection Engineers - Oddział Polska) Biegły Sądowy z Zakresu Pożarnictwa Wykładowca Politechniki Świętokrzyskiej w Kielcach mgr inż. Ryszard Stępkowski ExpErt Biuro Techniczne Ochrony Przeciwpożarowe Rok założenia Kielce, ul. Wesoła 51 lok. 614 VI p tel ; fax 41/ ; expertpoz@op.pl

2 Problemy Przy Projektowaniu Wentylacji Pożarowej Poziomych i Pionowych Dróg Ewakuacji Wymagania dla wentylacji oddymiającej Rozporządzenie Ministra Infrastruktury z dnia r., w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie /Dz. U. 2002r. nr 17, poz. 690 ze zm. z 2009 r./ Instalacja wentylacji oddymiającej powinna: 1) usuwać dym z intensywnością zapewniającą, że w czasie potrzebnym do ewakuacji ludzi na chronionych przejściach i drogach ewakuacyjnych, nie wystąpi zadymienie lub temperatura uniemożliwiające bezpieczną ewakuację, 2) mieć stały dopływ powietrza zewnętrznego uzupełniającego braki tego powietrza w wyniku jego wypływu wraz z dymem.

3 Problemy Przy Projektowaniu Wentylacji Pożarowej Poziomych i Dym - gazowe produkty spalania materiałów organicznych, w których rozproszone są małe cząsteczki gazowe, ciekłe i stałe. Dym wg PN-89/B Metoda badania własności dymotwórczej materiałów. Klasyfikacje materiałowe, to faza produktów rozkładu termicznego, składającą się z cząsteczek jak kropelki cieczy, fragmenty ciała stałego lub fragmenty ciała stałego oblepione cieczą lub substancją smolistą. Ilość wytwarzanego dymu w pożarze jest silnie zależna od chemicznej budowy związku b. duże ilości dymu dają węglowodory i tworzywa sztuczne. Czy w projektowaniu należy uwzględniać rodzaj palących się materiałów i ich dymotwórczość TAK! Ważne: obliczając ręcznie parametry wentylacji oddymiającej grawitacyjnej lub mechanicznej nie mamy możliwości uwzględnienia dymotwórczości materiałów, które będą dominujące w procesie spalania podczas pożaru. TAKĄ MOŻLIWOŚĆ DAJE PROGRAM FDS w czasie przygotowywania danych wejściowych (pliki wsadowe) należy zadać odpowiednie ciepło spalania materiału i współczynnik produkcji sadzy [kg/kg] np. współczynnik 0,05 0,08 kg/kg spalanego materiału, odpowiada spalaniu mieszaniny materiałów celulozowych i tworzyw sztucznych.

4 Problemy Przy Projektowaniu Wentylacji Pożarowej Poziomych i Zdefiniowanie i opis dróg ewakuacyjnych w budynku lub obiekcie Pionowa droga ewakuacji przestrzeń w której człowiek opuszczając zagrożoną strefę porusza się umownie w pionowo w dół np. dźwig ratowniczy ewakuujący ludzi w asyście straży pożarnej oraz klatka schodowa (w rzeczywistości w klatce schodowej porusza się po poziomych odcinkach spocznik i po biegach wynikową płaszczyzna nachylona pod katem 45 0 ) Przykłady: klatka schodowa, dźwig ratowniczy straży pożarnej, zewnętrzne schody ewakuacyjne obudowane, pochylnie do ewakuacji niepełnosprawnych na wózkach Pozioma droga ewakuacji wydzielone przestrzenie komunikacji na kondygnacjach np. korytarze, hole, galerie wewnątrz budynku atrialnego, pochylnie dla niepełnosprawnych, foyer (korytarz okalający główną salę teatru, opery, filharmonii)

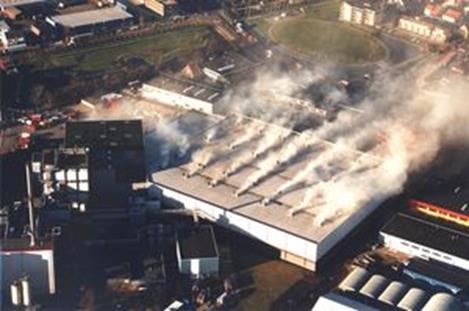

5 Problemy Przy Projektowaniu Wentylacji Pożarowej Poziomych i Rodzaje wentylacji do zastosowania na poziomych i/lub pionowych drogach ewakuacji Wentylacja oddymiająca grawitacyjna (naturalna z wykorzystaniem konwekcji swobodnej) realizowana przez: - klapy oddymiające (dymowe); max dopuszczony wymiar klapy to 3x3m z powodów możliwości badawczych; większe klapy powinny być przebadana wg opracowanej procedury przez uprawniona jednostkę badawczą, Cv klap - od 04, do 0,85 - okna oddymiające (w ścianach zewnętrznych); współczynnik Cv określany jest wg PN-EN bez wiatru bocznego, Cv okien - od 0,55-0,8; oznacza to iż okno nie będzie spełniać swojej funkcji w sytuacji wiatru z kierunku 45 0 lub żaluzje z listwami otwieranymi pod kątem 90 stopni do kierunku przepływu dymu lub powietrza uzupełniającego, Cv 0,55; pod kątem Cv-0,25 - klapy odpadająca, pozostaje wolny otwór dopuszczona (na razie) tylko w USA ; Cv 0,55

6 Wentylacja oddymiająca mechaniczna podciśnieniowa (konwekcja wymuszona) z wykorzystaniem wentylatorów, realizowana przez: - Wyciąg dymu poprzez kraty montowane na przewodach oddymiających - rozprowadzonych pod stropami lub sufitem pełnym (w kanałach oddymiających i przed kratami nie wolno stosować przepustnic i regulatorów przepływu; dopuszcza się montaż klap odcinających dymowych o określonej odporności ogniowej) - Wyciąg dymu bezpośrednio przez kraty ze zbiornika dymu (nie ma kanałów oddymiających np. oddymianie atrium w budynkach galerii handlowych czy obiektów kultury lub sportowych - Wyciąg dymu jednopunktowy zakończony kratą na kanale oddymiającym najczęściej pionowym wspomagany wentylatorami strumieniowymi (wentylacja strumieniowa lub pzrepłukująca)

7 Problemy Przy Projektowaniu Wentylacji Pożarowej Poziomych i PODSTAWY PROJEKTOWANIA 1. Wentylacja grawitacyjna 1.1. PN-B Instalacje grawitacyjne do odprowadzania dymu i ciepła; projektujemy oddymianie dla następujących przestrzeni: - Budynki jednokondygnacyjne i ostatnia kondygnacja w budynkach wielokondygnacyjnych (bez ograniczeń typu i rodzaju) - Klatki schodowe w budynkach niskich i średniowysokich ZLI, ZLII, ZLIII, ZLIV, ZLV, PM; teoretycznie można stosować w budynkach ZLIV W i WW, jednak z uwagi na efekt kominowy nie powinno się projektować oddymiania grawitacyjnego w klatce schodowej takich budynków - Poziome drogi ewakuacyjne i pasaże w budynku 1-kondygnacyjnym lub tylko na najwyższej kondygnacji - Szyby dźwigów bytowych (nie projektujemy dla szybu dźwigu ekip ratowniczych) - Sale zbiorowego użytku, sceny teatralne - Magazyny wysokiego składowania

8 Problemy Przy Projektowaniu Wentylacji Pożarowej Poziomych i 1.2. NFPA 204. Standard for Smoke and Heat Venting (Systemy Oddymiania i usuwania Ciepła) ; można projektować oddymianie w następujących przestrzeniach: - Budynki jednokondygnacyjne i ostania kondygnacja w budynku wielokondygnacyjnym - Pomieszczenie w budynku parterowym lub pomieszczenie pod dachem, w którym może występować spalanie (pożar) - Szyb dźwigu bytowego - Magazyn wysokiego składowania Tam gdzie powstaje kolumna dymu osiowo-symetryczna Nie możemy projektować oddymiania w: Klatce schodowej Atrium i pasażu z lokalami Zadaszonym dziedzińcu z przyległymi lokalami Poziomych drogach ewakuacyjnych Holach i Foyer Pośrednio możemy wykazać ochronę dróg ewakuacyjnych gdy oddymianie będzie zapobiegać wypływaniu dymu z pomieszczenia, w którym może powstać pożar

9 Problemy Przy Projektowaniu Wentylacji Pożarowej Poziomych i 1.3. BS :2003 Components for smoke and heat control systems Part 4: Functional recommendations and calculation methods for smoke and heat exhaust ventilation systems, employing steady-state design fires Code of practice. (Komponenty systemów oddymiania i usuwania ciepła - Część 4:Zalecenia funkcjonalne i metody obliczeniowe dla systemów oddymiania i usuwania ciepła opartych na stabilnych pożarach projektowych - Wytyczne postępowania) BS :2005 Components for smoke and heat control systems - Part 5: Functional recommendations and calculation methods for smoke and heat exhaust ventilation systems, employing time-dependent design fires - Code of practice (Elementy systemów kontroli zadymienia i ciepła - Część 5: Zalecenia funkcjonalne i metody obliczeń dla systemów wentylacji wyciągu zadymienia i ciepła, stosowanie projektów pożarów zmiennych w czasie przepisy techniczne) Możemy projektować oddymianie wszystkich przestrzeni; przykłady - jedno- i wielokondygnacyjne centra handlowe; - duże sklepy detaliczne; - jedno i wielokondygnacyjne budynki produkcyjne i chronione tryskaczami magazyny - atria i budynki złożone (atria max z 3 kondygnacjami dla wentylacji grawitacyjnej i powyżej oddymianie mechaniczne) - zamknięte parkingi; - klatki schodowe; - tunele; - kina i teatry itp. Zasada podstawowa to możliwość bezpośredniego odprowadzenia dymu na zewnątrz ze zbiornika dymu. Projektować możemy w pzrestrzeniach chronionych i nie chronionych tryskaczami

10 Problemy Przy Projektowaniu Wentylacji Pożarowej Poziomych i 1.4. NFPA 92- Standard for Smoke Managements System in Malls, Atria and Large Spaces; standard służy do projektowania zarządzania dymem, projektowania systemów ograniczenia rozprzestrzeniania się dymu i projektowania systemów różnicowania ciśnień; przykłady przestrzeni: - budynki z atrium - halle sportowe koncertowe itp. - duże przestrzenie wielkokubaturowe - magazyny, obiektów przemysłowych i podobne przestrzenie. Najczęściej standard służy do zaprojektowania oddymiania w atriach do których przylegają lokale i sklepy z wykorzystaniem wentylatorów oddymiających gdy wysokość atrium przekracza 3 kondygnacje i nie można użyć normy BS. Standard dot. pzrestrzeni bez i z tryskaczami.

11 Problemy Przy Projektowaniu Wentylacji Pożarowej Poziomych i 1.5. DIN Utrzymywanie stref wolnych od zadymienia - Część 2: Urządzenia oddymiające (klapy dymowe), wymiarowanie, wymagania i montaż Norma daje wskazówki do projektowania oddymiania grawitacyjnego w pomieszczeniach o pionowym odprowadzaniu dymu poprzez otwory w dachu na zasadzie konwekcji termicznej wg DIN dla: - budynków jednokondygnacyjnych - ostatnich kondygnacji budynków wielokondygnacyjnych. Poza tym norma daje wskazówki co do wymiarowania i montażu oddymiania w pomieszczeniach, w których odprowadzanie dymu odbywa się poprzez ściany zewnętrzne np. okna lub żaluzje. Ważne: Powierzchnia czynna otworów dolotowych powinna wynosić co najmniej półtorakrotność (1,5x) wymaganej wg tabeli 3 aerodynamicznie czynnej powierzchni otworów wszystkich urządzeń oddymiających (klap) największego sektora dymowego w danym pomieszczeniu

12 Problemy Przy Projektowaniu Wentylacji Pożarowej Poziomych i 1.6. Wytyczne niemieckie VdS 2221: (01) Wytyczne dotyczą projektowania i instalowania urządzeń do oddymiania klatek schodowych działających na zasadzie wentylacji naturalnej/grawitacyjnej Otwory oddymiające Otwory oddymiające w dachu powinny być sytuowane możliwie najbardziej centralnie w stosunku do podstawy klatki schodowej. W przypadku klatek schodowych z pochylonymi stropami, otwory należy umieszczać w górnej 1/3 stropu Otwory w dachu (klapy) powinny mieć geometrycznie wolną powierzchnię, wynoszącą co najmniej 5% podstawy przynależnej klatki schodowej, jednak nie mniej niż 1 m 2. Otwory w ścianie powinny mieć geometrycznie wolną powierzchnię, wynoszącą co najmniej 7,5% podstawy przynależnej klatki schodowej, jednak nie mniej niż 1,5 m 2 Dodatkowe wskazówki Dolna krawędź otworów w ścianie powinna być na wysokości co najmniej 0,80 m, a górna na wysokości co najmniej 1,80 m powyżej górnego podestu schodów. W ten sposób zapewnione powinno być, że dojście do najwyżej położonego pomieszczenia użytkowego nie zostanie zagrożone przez dym

13 Podejście dla zaprojektowania oddymiania poziomej drogi ewakuacyjnej 1. Wybieramy standard BS lub NFPA 2. Ustalamy czy przestrzeń jest chroniona czy nie tryskaczami 3. Ustalamy moc pożaru z normy (dla przestrzeni z tryskaczami) pożar o stałej mocy lub obliczmy moc pożaru wg wzoru Q = γ*t 2 gdzie γ stała wzrostu mocy pożaru [kw/s 2 ] 4. Obliczamy ilość dymu po określeniu pow. pożaru dla BS i z mocy dla NFPA92 5. Przechodzimy z ilości masowej na objętościową V=m/ [m3/s] 6. Ustalamy powierzchnię klap dymowych lub wydajność wentylatora oddymiającego 7. Obliczamy ilość powietrza zastępującego (uzupełniającego); wg BS ilość ta związana jest z powierzchnią klap dymowych a dla oddymiania mechanicznego zalecana jest wielkość wynikająca z iloczynu pow. otworów i prędkości powietrza w płaszczyźnie otworu nie większa niż 5m/s Problemy Przy Projektowaniu Wentylacji Pożarowej Poziomych i NFPA 92 zaleca aby wydajność powietrza nawiewanego stanowiła 85 do 95% powietrza wywiewanego; Szybkość napływu powietrza uzupełniającego na granicy styku ze słupem dymu (wloty powietrza zlokalizowane bardzo blisko prawdopodobnego miejsca pożaru) nie powinna przekraczać 1,02 m/s, chyba, że wyższa szybkość jest poparta analizami inżynierskimi.

14 Projektowanie oddymiania klatek schodowych wymagania prawne - OBLIGATORYJNE Klatki schodowe 245. Klatki schodowe w budynkach 1)niskim (N), zawierającym strefę pożarową ZL II, 2)średniowysokim (SW), zawierającym strefę pożarową ZL I, ZL II, ZL III lub ZL V, 3)niskim (N) i średniowysokim (SW), zawierającym strefę pożarową PM o gęstości obciążenia ogniowego >500 MJ/m 2 lub pomieszczenie zagrożone wybuchem, klatki schodowe obudowane i zamykane drzwiami oraz wyposażone w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu. (czy każda klatka powinna być zamykana drzwiami ppożarowymi NIE!!!)

15 Projektowanie oddymiania klatek schodowych wymagania prawne - pozostałe przypadki Projektowanie każdej kondygnacji jako odrębnej strefy pożarowej 226. (wg WT) Częścią budynku, o której mowa w ust. 1, jest także jego kondygnacja, jeżeli klatki schodowe i szyby dźwigowe w tym budynku spełniają co najmniej wymagania określone w 256 ust. 2 dla klatek schodowych (oddymianie + zamknięcie drzwiami przeciwpożarowymi) Zapewnienie długości dojścia ewakuacyjnego (klatka oddymiana i zamykana drzwiami EI30) 256 ust. 2 (wg WT) Stosowanie rozwiązań zastępczych w budynku istniejącym w celu uzyskania odstępstwa od przepisów technicznobudowlanych Decyzja inwestora z powodu wymagań własnych lub ubezpieczyciela Założenie projektowe projektanta i/lub rzeczoznawcy ds. zabezpieczeń ppożarowych

16 Projektowanie oddymiania klatek schodowych Podstawy projektowania oddymiania klatki schodowej Polski standard - mamy tylko normę dla oddymiania grawitacyjnego PN-B :2001 Ochrona przeciwpożarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła Zasady projektowania. Wymaganie normowe obowiązujące przy projektowaniu: Określenie powierzchni klapy dymowej: 4. Wymagania specjalne 4.1 Klatki schodowe Wymagana powierzchnia czynna klap dymowych A cz na klatce schodowej budynków niskich i średniowysokich powinna wynosić co najmniej 5 % powierzchni rzutu poziomego podłogi tej klatki schodowej, a w budynkach wysokich nie mniej niż 7,5 %. Powierzchnia jednego otworu pod klapę dymową nie może być mniejsza niż 1,0 m 2 w budynkach niskich i średniowysokich i 1,5 m 2 w budynkach wysokich.

17 Projektowanie oddymiania klatek schodowych Określenie powierzchni otworu do napływu powietrza zastępującego (uzupełniającego) wg PN Geometryczna powierzchnia otworów wlotowych powietrza powinna być co najmniej o 30% większa niż suma powierzchni wszystkich klap dymowych w odniesieniu do powierzchni przestrzeni poddachowej wydzielonej kurtynami dymowymi (A R ) dachu o największej czynnej powierzchni zainstalowanych klap. Możliwe jest tu wliczenie okien w dolnej części pomieszczenia oraz drzwi, które w przypadku pożaru dadzą się otworzyć od zewnątrz. Norma nie mówi nic na temat współczynnika wypływu dla otworów napływu powietrza uzupełniającego można posiłkować się normą NFPA204: Edycja 2012 tabela Praktyka projektowa uznana przez rzeczoznawców i komendy straży pożarnej to 100% pow. geometrycznej otwartych drzwi pod kątem 90 stopni tymczasem normy NFPA i BS podaja iż należy przyjąć 0,55-0,6

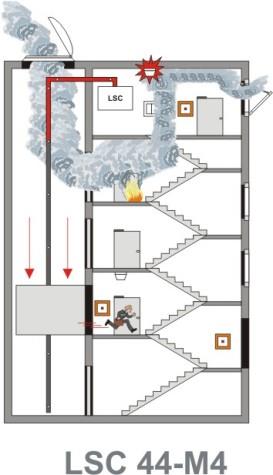

18 Projektowanie oddymiania klatek schodowych Sposoby organizacji napływu powietrza uzupełniającego (zastępującego) do klatki: Napływ powietrza grawitacyjny (naturalny) - Drzwi zewnętrzne do klatki na parterze otwierane ręcznie z zewnątrz - Drzwi zewnętrzne do klatki na parterze otwierane automatycznie sygnałem z centrali sterowania oddymianiem (Uwaga: w takim wypadku należy zaprojektować odpowiedni zamek drzwi do klatki oraz zasilanie i sterowanie zamka-rygla kablem PH30) - Okno do klatki na parterze (konieczne spełnienie warunku dostępu do okna z poziomu terenu) otwierane ręcznie z zewnątrz - Okno do klatki na parterze otwierane automatycznie sygnałem z centrali sterowania oddymianiem (Uwaga: w takim wypadku należy zaprojektować odpowiedni zamek okna oraz zasilanie i sterowanie zamka-rygla kablem PH30) Napływ powietrza mechaniczny - tylko na podstawie analizy komputerowej (symulacji) z ograniczeniem prędkości powietrza wpływającego do klatki w płaszczyźnie drzwi do 2,5-5,0m/s Powierzchnię otworu napływu powietrza do klatki liczymy w świetle otworu po otwarciu drzwi i mnożymy przez współczynnik min. 0,6. Dla okien dostarczających powietrze uwzględniamy kąt otwarcia okna liczymy powierzchnię otwarcia i mnożymy przez 0,6.

19 Projektowanie oddymiania klatek schodowych Ograniczenia w stosowaniu PN-B :2001 Normy nie należy używać do projektowania oddymiania z wykorzystaniem otworów pionowych (okna, żaluzje). Standard ten nie dotyczy takiej sytuacji brak odniesienia w PN. W przypadku konieczności stosowania np. okien oddymiających należy użyć standard niemiecki wytyczne ubezpieczyciela VdS 2221: (01) Urządzenia do oddymiania klatek schodowych. Projektowanie i instalowanie (Richtlinien für Entrauchungsanlagen in Treppenräumen. Planung und Einbau - EAT) Wymagania Vds dot. otworów pionowych do odprowadzania dymu [EAT] 1.2 Zakres stosowania Wytyczne dotyczą projektowania i instalowania EAT działających na zasadzie wentylacji naturalnej/grawitacyjnej Zadania [EAT] Na klatce schodowej dym i gorące gazy pożarowe mogą, na skutek zjawisk termicznych, przemieszczać się w kierunku dachu. Otwory wylotowe i dolotowe o odpowiednich wymiarach i rozmieszczeniu powinny gwarantować, że dym i gorące gazy pożarowe w sposób pewny zostaną odprowadzone.

20 Projektowanie oddymiania klatek schodowych Otwory oddymiające Otwory oddymiające w dachu powinny być sytuowane możliwie jak najbardziej centralnie w stosunku do podstawy klatki schodowej. W przypadku klatek schodowych z pochylonymi stropami, otwory należy umieszczać w górnej 1/3 stropu. Otwory w dachu powinny mieć geometrycznie wolną powierzchnię, wynoszącą co najmniej 5 % podstawy przynależnej klatki schodowej, jednak nie mniej niż 1 m 2. Otwory w ścianie powinny mieć geometrycznie wolną powierzchnię wynoszącą co najmniej 7,5 % podstawy przynależnej klatki schodowej, jednak nie mniej niż 1,50 m 2. Dolna krawędź otworów w ścianie powinna być na wysokości co najmniej 0,80 m, a górna na wysokości co najmniej 1,80 m powyżej górnego podestu schodów. Geometrycznie wolna powierzchnia nie powinna zostać zmniejszona przez pokrycie stropu, przewody rurowe, podciągi lub inne podobne przeszkody.

21 Projektowanie oddymiania klatek schodowych Wymagania Vds dot. otworów pionowych do odprowadzania dymu cd. Otwory dolotowe Warunkiem skutecznego działania EAT są dostateczne powierzchnie dolotowe powietrza. Zaleca się, aby powierzchnie te otwierały się automatycznie Otwory dolotowe należy rozmieścić, o ile jest to możliwe, na parterze!!! (wyraźne i odważne wskazanie) i zabezpieczyć, stosując odpowiednie urządzenia blokujące, przed ich zamknięciem Geometrycznie wolna powierzchnia otworów dolotowych powietrza powinna odpowiadać co najmniej 1,0-krotnej powierzchni otworu wylotowego Otworami, które można doliczyć są np. bramy i drzwi, które mogą być otwarte w czasie pożaru od zewnątrz, jak również okna, które w przypadku pożaru mogą być otwarte automatycznie lub ręcznie. Każde EAT, przed włączeniem do eksploatacji i przekazaniem użytkownikowi, powinno być poddane przez jego wykonawcę ogólnemu badaniu odbiorczemu, w ramach którego sprawdzona powinna być zgodność urządzenia z niniejszymi wytycznymi i danymi/wymaganiami właściciela systemu. EAT powinno być sprawdzone odnośnie jego funkcjonowania. Z badania powinien być sporządzony protokół odbiorczy zawierający wyniki badania, w którym potwierdzona powinna być gotowość urządzenia do pracy. Użytkownik lub osoby przez niego upoważnione powinny być poinstruowane przez wykonawcę urządzenia w zakresie jego obsługi.

22 Projektowanie oddymiania klatek schodowych W projekcie oddymiania należy podać wymagania dla klapy dymowej odpowiednio do warunków projektowych środowiska pożaru (max. spodziewana temperatura dymu (gazów pożarowych), obciążenie śniegiem i wiatrem wg PN-EN Systemy kontroli rozprzestrzeniania dymu i ciepła. Wymagania techniczne dot. klap dymowych: 2005, a także klasę pożarową klap wg warunków technicznych. B dla klap otwieranych automatycznie, B dla klap otwieranych wyłącznie w sposób ręczny. Zalecane jest aby projekt oddymiania wskazał na konieczność prowadzenia książki eksploatacji i konserwacji urządzeń do oddymiania klatki, tak jak zaleca to standard VdS VdS Betriebsbuch für Entrauchungsanlagen in Treppenräumen [VdS 2594 Książka eksploatacji urządzeń do oddymiania klatek schodowych]

23 Problemy Przy Projektowaniu Wentylacji Pożarowej Poziomych i Problemy - Brak możliwości dokładnego określenia współczynnika szybkości rozwoju pożaru szczególnie przy obliczeniach pow. klap dymowych wg NFPA 204 (mała ilość nagromadzeń paliwa opisanych w tabeli na podstawie badań - Niemożność ustalenia akceptowalnego czasu od początku pożaru do rozpoczęcia gaszenia przez straż pożarną od tego przy projektowaniu wg NFPA 204 zależy moc pożaru - Trudności w ustaleniu współczynnika wzrostu szybkości pożaru na podstawie którego szacuje się moc pożaru wg funkcji kwadratowej Q = γ*t 2 - Brak rozwiązania lokalizacji klap oddymiających na dachu budynku centrów handlowych aby uniknąć negatywnego wpływu wiatru (nadciśnienie w strefie klapy dymowej może zakorkować otwór kalpy i uniemożliwić wypływ dymu

24 Problemy Przy Projektowaniu Wentylacji Pożarowej Poziomych i - Niemożność zapewnienia grawitacyjnego dopływu powietrza do klatki w przypadku gdy drzwi te są w ścianie zewnętrznej w odległości mniejszej niż 8,0m (powinny być pożarowe mamy zamknięcie po każdym otwarciu) Rozwiązanie napływ mechaniczny; możliwość takiego projektowania daje ustawa Prawo Budowlane stosowanie tzw. wiedzy technicznej - Jak zapewnić dopływ powietrza do klatki gdy ma ona biegi w kondygnacji podziemnej!!! Nie ma możliwości Refleksja nie stosuje się powszechnie dopływu powietrza do klatki w kondygnacji podziemnej bo nie jest możliwa realizacja tego przez napływ grawitacyjny; napływ tylko wentylatorem co wymaga analizy inżynierskiej i symulacji komputerowej; organy PSP w takich przypadkach nie kwestionują braku dopływu powietrza do klatki w kondygnacji podziemnej i przyjmują napływ na poziomie parteru jako poprawny!!! TEMAT NIE JEST ROZWIĄZANY również w innych krajach - Powszechnie w UE stosowana jest zasad oddymiania klatki w budynkach N i SW przez kalpę dymową o mion. powierzchni 1,0m2 (Anglia, Niemcy, Francja, Austria, Polska, Czechy); napływ powietrza na najniższej kondygnacji tu niespodzianka rozumianej jako najniższa kondygnacja z wyjściem ewakuacyjnym PARTER! Czy to poprawne rozwiązanie NIE; symulacje komputerowe pokazują iż dym przedostaje się do klatki w czasie pożaru w garażu nawet przez przedsionek przeciwpożarowy. - Prezentacja na slajdach poniżej

25 Problemy Przy Projektowaniu Wentylacji Pożarowej Poziomych i Powszechnie w UE stosowana jest zasad oddymiania klatki w budynkach N i SW przez kalpę dymową o minimalnej powierzchni geometrycznej 1,0m2 (Anglia, Niemcy, Francja, Austria, Polska, Czechy) Napływ powietrza na najniższej kondygnacji tu niespodzianka rozumianej jako najniższa kondygnacja z wyjściem ewakuacyjnym PARTER! Czy to poprawne rozwiązanie NIE; symulacje komputerowe pokazują iż dym przedostaje się do klatki w czasie pożaru np. w garażu nawet przez przedsionek przeciwpożarowy. Prezentacja na slajdach poniżej

26 Zasięg widzialności w przekroju pionowym przez klatkę Scenariusz wg PN-B Ochrona przeciwpożarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła Zasady projektowania Zasięg widzialności w przekroju pionowym przez klatkę Scenariusz napływ powietrza mechaniczny na parterze spadek zasięgu widzialności po 120 sekundach spadek zasięgu widzialności po 120 sekundach spadek zasięgu widzialności po 120 sekundach spadek zasięgu widzialności po 120 sekundach spadek zasięgu widzialności po 120 sekundach

27 Zasięg widzialności w przekroju pionowym przez klatkę Scenariusz wg PN-B Ochrona przeciwpożarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła Zasady projektowania Zasięg widzialności w przekroju pionowym przez klatkę Scenariusz napływ powietrza mechaniczny na parterze spadek zasięgu widzialności po 900 sekundach spadek zasięgu widzialności po 900 sekundach

28 Problemy Przy Projektowaniu Wentylacji Pożarowej Poziomych i Oddymianie klatki schodowej oznacza że pozwalamy aby dym wpłynął do klatki przemieścił się do jej najwyższego poziomu - ostatnia kondygnacja użytkowa i wypłynął na zewnątrz przez klapę dymową lub okno oddymiające. Takie podejście oznacza, że pomimo spełnienia w klatce parametrów krytycznych dla ewakuacji to i tak warunki widoczności oraz skażenie powietrza dymem poważnie utrudni ewakuację ludzi
