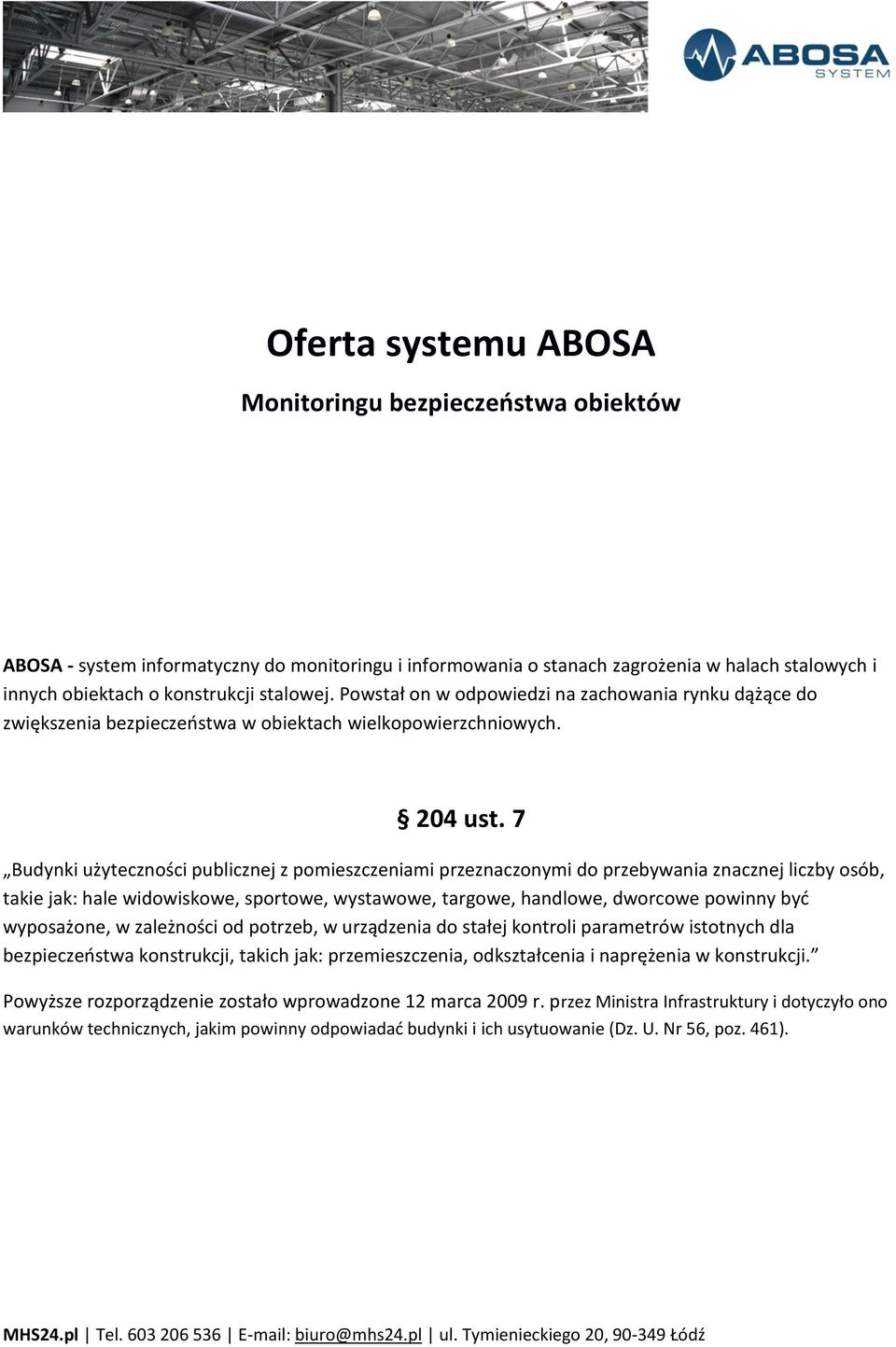

1 Oferta systemu ABOSA Monitoringu bezpieczeństwa obiektów ABOSA - system informatyczny do monitoringu i informowania o stanach zagrożenia w halach stalowych i innych obiektach o konstrukcji stalowej. Powstał on w odpowiedzi na zachowania rynku dążące do zwiększenia bezpieczeństwa w obiektach wielkopowierzchniowych. 204 ust. 7 Budynki użyteczności publicznej z pomieszczeniami przeznaczonymi do przebywania znacznej liczby osób, takie jak: hale widowiskowe, sportowe, wystawowe, targowe, handlowe, dworcowe powinny być wyposażone, w zależności od potrzeb, w urządzenia do stałej kontroli parametrów istotnych dla bezpieczeństwa konstrukcji, takich jak: przemieszczenia, odkształcenia i naprężenia w konstrukcji. Powyższe rozporządzenie zostało wprowadzone 12 marca 2009 r. przez Ministra Infrastruktury i dotyczyło ono warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 56, poz. 461).

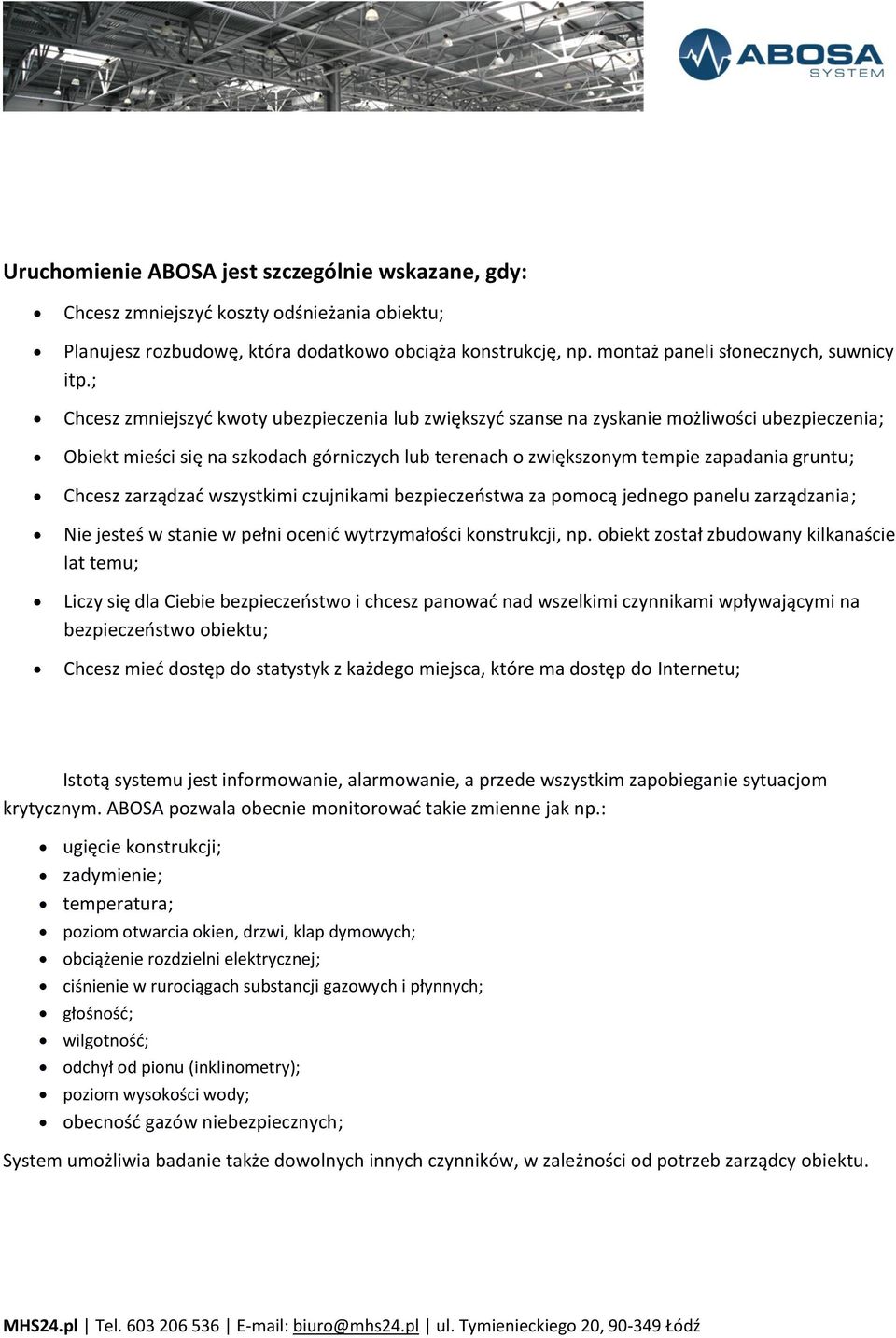

2 Uruchomienie ABOSA jest szczególnie wskazane, gdy: Chcesz zmniejszyć koszty odśnieżania obiektu; Planujesz rozbudowę, która dodatkowo obciąża konstrukcję, np. montaż paneli słonecznych, suwnicy itp.; Chcesz zmniejszyć kwoty ubezpieczenia lub zwiększyć szanse na zyskanie możliwości ubezpieczenia; Obiekt mieści się na szkodach górniczych lub terenach o zwiększonym tempie zapadania gruntu; Chcesz zarządzać wszystkimi czujnikami bezpieczeństwa za pomocą jednego panelu zarządzania; Nie jesteś w stanie w pełni ocenić wytrzymałości konstrukcji, np. obiekt został zbudowany kilkanaście lat temu; Liczy się dla Ciebie bezpieczeństwo i chcesz panować nad wszelkimi czynnikami wpływającymi na bezpieczeństwo obiektu; Chcesz mieć dostęp do statystyk z każdego miejsca, które ma dostęp do Internetu; Istotą systemu jest informowanie, alarmowanie, a przede wszystkim zapobieganie sytuacjom krytycznym. ABOSA pozwala obecnie monitorować takie zmienne jak np.: ugięcie konstrukcji; zadymienie; temperatura; poziom otwarcia okien, drzwi, klap dymowych; obciążenie rozdzielni elektrycznej; ciśnienie w rurociągach substancji gazowych i płynnych; głośność; wilgotność; odchył od pionu (inklinometry); poziom wysokości wody; obecność gazów niebezpiecznych; System umożliwia badanie także dowolnych innych czynników, w zależności od potrzeb zarządcy obiektu.

3 Schemat działania systemu ABOSA Na elementach konstrukcyjnych oraz w miejscach przeznaczenia montowane są czujniki rejestrujące stany badanych elementów. Czujniki te łączone są przewodowo z komputerem przemysłowym, który następnie przesyła je do serwera systemu ABOSA. Do zadań serwera należy analiza danych oraz wyświetlenie ich na monitorach komputerów podłączonych do sieci Internet lub wewnętrznej sieci Ethernet. Monitorowanie ugięcia konstrukcji Realizowane jest metodą tensometrii elektrooporowej. Moduły tensometryczne montowane są na stalowych belkach konstrukcyjnych. Ich zadaniem jest mierzenie odkształceń w.w. belek i przekazanie informacji do systemu. Badanie metodą tensometryczną zostało przez nas uznane za najbardziej sprawdzone spośród metod badawczych. Jest także jedną najbardziej niezawodnych. obiekcie. Moduły tensometryczne stosowane w systemie ABOSA są odporne na zmiany temperatury oraz wilgotności w

4 Jakie obiekty może monitorować ABOSA Zakres działania systemu nie ogranicza się jedynie do obiektów o konstrukcji stalowej. Dobór monitorowanych czujników jest dowolny dla każdego inwestora. Polecamy ABOSA System także w: Budynkach biurowych Obiektach sportowych i użytku publicznego Obiektach bezobsługowych, np. farmy wiatrowe, fotowoltaiczne Domach jednorodzinnych Budynkach wspólnot mieszkaniowych Integracja z zewnętrznymi systemami monitorowania Istnieje możliwość wprowadzenia do systemu ABOSA sygnałów z innych systemów monitorowania, np. systemu ochrony przeciwpożarowej lub systemu kontroli otwarcia drzwi. Integracja polega na przechwyceniu sygnałów z zewnętrznego systemu i wprowadzenie ich do magistrali systemu ABOSA. Prezentacja danych na temat obiektu ABOSA pozwala na szybki wgląd w stan badanych czujników poprzez wgląd w schemat obiektu i naniesione na nim flagi. Występują trzy rodzaje flag: Zielone badany element spełnia wymagania Żółte występuje problem, należy zareagować nim problem się nasili Czerwone występują poważne problemy i koniecznie należy zareagować Po wybraniu dowolnego z monitorowanych czynników, jest możliwość wglądu w szczegółowe dane.

5 Elastyczność Ilość i rodzaj czujników uruchomionych w ramach systemu można dowolnie rozbudowywać. W chwili obecnej proponujemy Państwu możliwość instalacji kilku kluczowych czujników. W trakcie rozwoju firmy jak również zwiększania Państwa potrzeb i oczekiwań, dodawania kolejnych. Bezpieczeństwo w jednym miejscu Wszystkie kluczowe parametry bezpieczeństwa, można śledzić za pomocą jednego systemu, skoncentrowanego z panelem zarządzania. Nie istotne jest czy osoba odpowiedzialna za bezpieczeństwo jest na miejscu. Zawsze może mieć wgląd we wszystkie parametry bezpieczeństwa hali. Tylko sprawdzone technologie Aby mieć pewność, że ABOSA jest w stanie zagwarantować wiarygodność przesyłanych sygnałów, już na etapie planowania systemu ABOSA, blisko współpracowaliśmy z Politechniką Łódzką. Na bazie kilkumiesięcznych badań i analiz, wybraliśmy najbezpieczniejsze metody przekazywania, zapisywania i obróbki trafiających do systemu danych. Część urządzeń (np. tensometryczny układ pomiarowy) zaprojektowane zostały od podstaw dla systemu ABOSA, ponieważ oczekiwaliśmy bardzo wysokiej dokładności pomiarów, rzadko spotykanej obecnie na rynku.

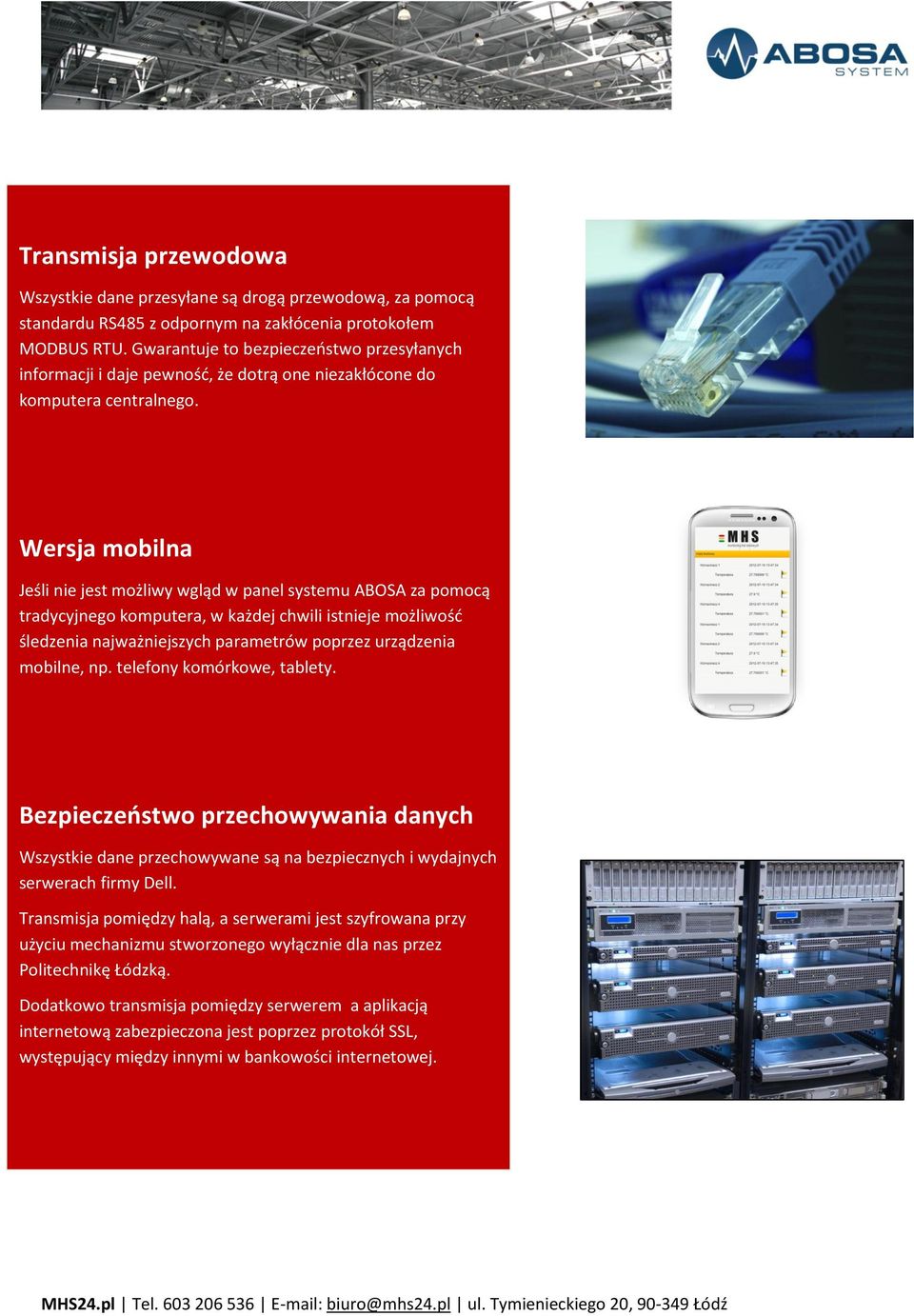

6 Transmisja przewodowa Wszystkie dane przesyłane są drogą przewodową, za pomocą standardu RS485 z odpornym na zakłócenia protokołem MODBUS RTU. Gwarantuje to bezpieczeństwo przesyłanych informacji i daje pewność, że dotrą one niezakłócone do komputera centralnego. Wersja mobilna Jeśli nie jest możliwy wgląd w panel systemu ABOSA za pomocą tradycyjnego komputera, w każdej chwili istnieje możliwość śledzenia najważniejszych parametrów poprzez urządzenia mobilne, np. telefony komórkowe, tablety. Bezpieczeństwo przechowywania danych Wszystkie dane przechowywane są na bezpiecznych i wydajnych serwerach firmy Dell. Transmisja pomiędzy halą, a serwerami jest szyfrowana przy użyciu mechanizmu stworzonego wyłącznie dla nas przez Politechnikę Łódzką. Dodatkowo transmisja pomiędzy serwerem a aplikacją internetową zabezpieczona jest poprzez protokół SSL, występujący między innymi w bankowości internetowej.

7 24 miesiące gwarancji Na wszystkie podzespoły systemu dajemy 24 miesiące gwarancji, w ramach której zobowiązujemy się bezpłatnie wymienić każdy element. Dostęp przez Internet Dostęp do wszystkich statystyk i parametrów czujników dostępny jest z każdego miejsca na świecie, które ma dostęp do łącza internetowego. Aby zwiększyć bezpieczeństwo tak ważnych informacji, każda osoba ma swój indywidualny login i hasło, a transmisja danych jest szyfrowana. Baza usługodawców Jednym z elementów systemu jest obszerna baza firm oferujących usługi na rzecz hal stalowych. Są to między innymi firmy odśnieżające, wykonujące usługi porządkowe, badania stanu technicznego i wiele innych. Każdy klient systemu ABOSA ma pełny dostęp do bazy usługodawców.

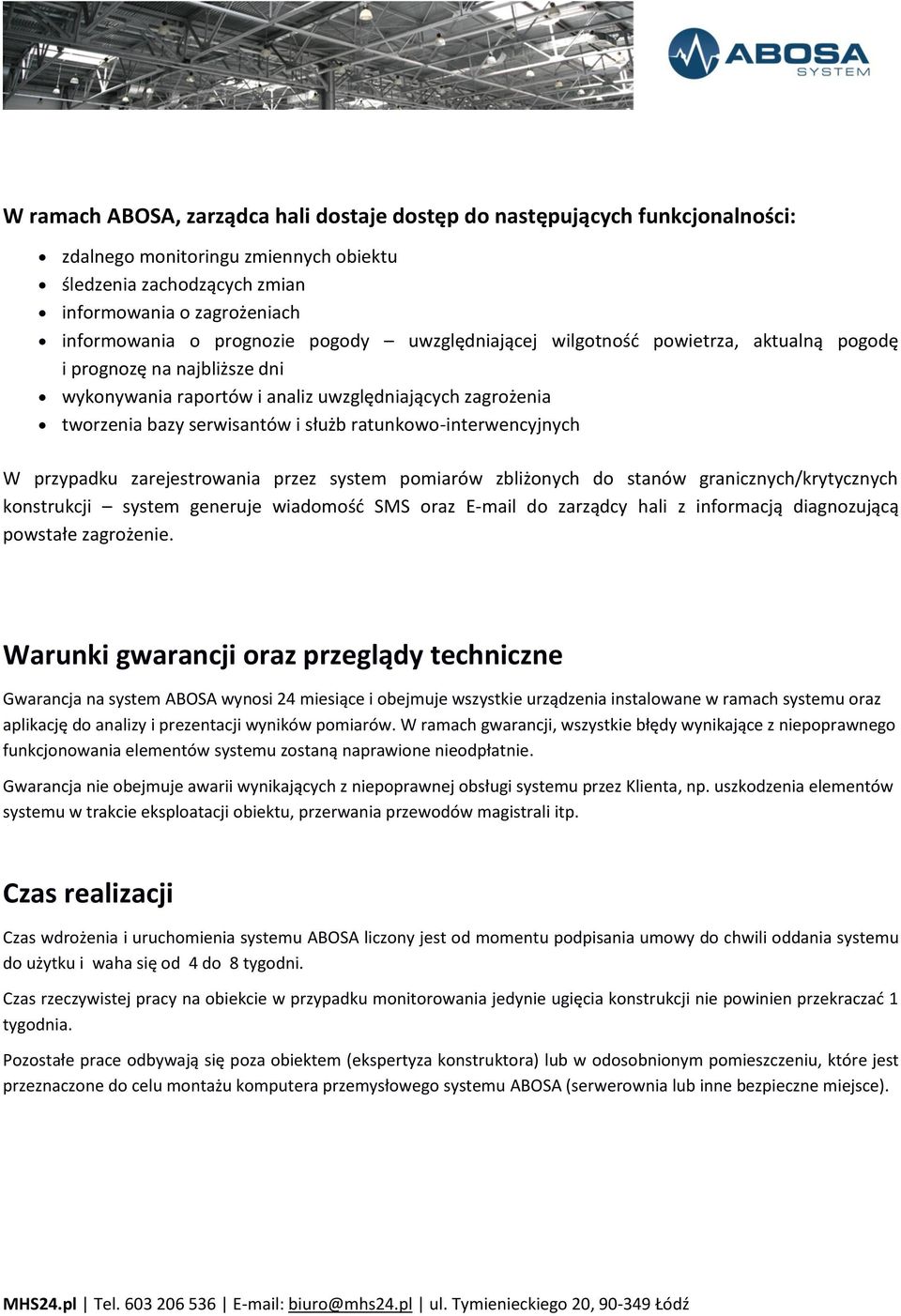

8 W ramach ABOSA, zarządca hali dostaje dostęp do następujących funkcjonalności: zdalnego monitoringu zmiennych obiektu śledzenia zachodzących zmian informowania o zagrożeniach informowania o prognozie pogody uwzględniającej wilgotność powietrza, aktualną pogodę i prognozę na najbliższe dni wykonywania raportów i analiz uwzględniających zagrożenia tworzenia bazy serwisantów i służb ratunkowo-interwencyjnych W przypadku zarejestrowania przez system pomiarów zbliżonych do stanów granicznych/krytycznych konstrukcji system generuje wiadomość SMS oraz do zarządcy hali z informacją diagnozującą powstałe zagrożenie. Warunki gwarancji oraz przeglądy techniczne Gwarancja na system ABOSA wynosi 24 miesiące i obejmuje wszystkie urządzenia instalowane w ramach systemu oraz aplikację do analizy i prezentacji wyników pomiarów. W ramach gwarancji, wszystkie błędy wynikające z niepoprawnego funkcjonowania elementów systemu zostaną naprawione nieodpłatnie. Gwarancja nie obejmuje awarii wynikających z niepoprawnej obsługi systemu przez Klienta, np. uszkodzenia elementów systemu w trakcie eksploatacji obiektu, przerwania przewodów magistrali itp. Czas realizacji Czas wdrożenia i uruchomienia systemu ABOSA liczony jest od momentu podpisania umowy do chwili oddania systemu do użytku i waha się od 4 do 8 tygodni. Czas rzeczywistej pracy na obiekcie w przypadku monitorowania jedynie ugięcia konstrukcji nie powinien przekraczać 1 tygodnia. Pozostałe prace odbywają się poza obiektem (ekspertyza konstruktora) lub w odosobnionym pomieszczeniu, które jest przeznaczone do celu montażu komputera przemysłowego systemu ABOSA (serwerownia lub inne bezpieczne miejsce).

9 Etapy współpracy 1. Podczas wizyty na hali, sporządzimy dokumentację zdjęciową hali, w której będzie funkcjonował system monitoringu. 2. Na podstawie analizy dokumentacji zdjęciowej, dokumentacji powykonawczej hali oraz potrzeb inwestora, przygotujemy wycenę montażu systemu ABOSA a po jej zaakceptowaniu przez Klienta, przystępujemy do podpisania umowy. 3. Konstruktor na podstawie analizy projektów powykonawczych oraz osobistej wizyty w hali, ustala maksymalne dozwolone ugięcia oraz ilość i miejsca montażu czujników tensometrycznych. 4. W przeznaczonych do tego miejscach, zostaną zamontowane czujniki rejestrujące stan badanych czynników. Czujniki te łączone są z magistralą systemu ABOSA oraz siecią Ethernet/Internet. 5. Po dokonaniu instalacji systemu, przystępujemy do 7-dniowego okresu testów. 6. Wystawiamy fakturę oraz wydajemy kartę gwarancyjną na uruchomiony system. 7. Jeśli system utrzymywany jest na serwerach ABOSA, każdego miesiąca wystawiamy fakturę za utrzymanie systemu na serwerach i opiekę serwisową.
