1 KARTA KATALOGOWA wersja: Kompleksowe rozwiązania SYSTEM MONITOROWANIA SZAF RACKOWYCH

2 SYSTEM MONITOROWANIA RACKÓW RAMOS Ultra System monitorowania racków RAMOS został zaprojektowany do montażu w rackach celem monitorowania ich wnętrza oraz otoczenia. Jako urządzenie sieciowe, RAMOS może raportować status czujników znajdujących się w środku i na zewnątrz racka wysyłając informacje w dowolne miejsce na świecie, a ponieważ wykorzystuje pułapki SNMP może zintegrować się z dowolnym oprogramowaniem do zarządzania siecią, jak np. HP OpenView. RAMOS Ultra jest wyśmienitym rozwiązaniem dla serwerowni i data center, gdzie wymagane jest zastosowanie ponad 8 czujników (aż do 500 czujników korzystających z ekspanderów). Korzystając z ekspanderów możliwe jest stworzenie sieci monitorującej o szerokim zakresie. Jest to świetne rozwiązanie dla każdego projektu, w którym wymagane jest mapowanie czujników oraz bramki GSM, jednocześnie bez zewnętrznego software'u/aplikacji. RAMOS Ultra korzysta z Systemu Operacyjnego Linuks. Jest on zgodny w TCP / IP oraz działa na nim Lighttpd webserwer włącznie z https (SSL), Bash, Perl, Telnet, PHP, i Nagios. RAMOS Ultra posiada łatwy w użyciu, oparty na web, interfejs do konfiguracji czujników, zbierania danych i obszernego tworzenia wykresów. Wspierane są kompletne funkcje SNMP takie jak szyfrowanie SNMP v3. RAMOS Ultra wspiera również Modbus Master/Slave, Modbus RTU oraz Modbus over TCP / IP tworząc wyjątkową, łatwą w konfiguracji bramkę Modbus na SNMP. Oparty na web interfejs został napisany w PHP, co umożliwia użytkownikowi końcowemu na zmiany, takie jak język tłumaczeń. Żeby zachować dokładność czasu i daty dla zapisów danych, RAMOS Ultra został wyposażony w baterię podtrzymującą zegar. RAMOS Ultra może zapisać w bazie danych wszystkie wydarzenia, nadając im odpowiedni znacznik czasowy, kiedy alarm dla danego czujnika został wzbudzony i całe zdarzenie miało miejsce. Niezależny produkt bez zewnętrznych zależności software'owych, RAMOS Ultra, daje Ci to co najlepsze do zaspokojenia Twoich potrzeb monitorowania. Posiada 8 auto-wykrywanych inteligentnych portów czujników, które pracują w połączeniu z szerokim zakresem inteligentnych czujników RAMOS. System może korzystać z jakiejkolwiek kombinacji czujników, żeby monitorować temperaturę, wilgotność, wycieki wody, przepływ powietrza, bezpieczeństwo i nawet kontrolować przekaźniki. Czujniki RAMOS mogą służyć do wykrywania napięcia AC i mierzenia napięcia DC. Nasze czujniki zawierają zintegrowany zbiór danych i pakiet dla wykresów, żeby wykrywać trendy w przepływie powietrza, temperatury i wilgotności. CECHY SYSTEMU RAMOS ULTRA: Monitorowanie do 500 inteligentnych czujników wykorzystując moduły rozszerzające (RAMOS ULTRA-EX-O16 i RAMOS ULTRA-EX-I8). Każdy z portów inteligentnych czujników może zostać ustawiony jako wejście lub wyjście. Kompatybilny z szerokim zakresem inteligentnych czujników RAMOS. Wszystkie akcesoria RAMOS Ultra są zasilane z urządzenia monitorującego. Wbudowane funkcje powiadamiania i pułapki SNMP. Otrzymywanie powiadomień o nieprawidłowościach przez , SMS/MMS, pułapki SNMP oraz wiele innych. Integracja z systemami zarządzania siecią poprzez SNMPv1 i szyfrowane SNMPv3. W pełni osadzone TCP / IP i webserwer. Integracja Systemu Zarządzania Siecią. Zwiększenie bezpieczeństwa poprzez wymóg logowania się użytkowników i administratora. Monitorowanie zasilania poprzez wirtualne czujniki, Modbus, urządzenia sieciowe i inny sprzęt oparty na SNMP. Wbudowane tworzenie wykresów i zapisywanie danych, wewnętrznie lub zdalnie na komputerze PC. Czujniki/wykrywacze mogą być dodane do wgranego obrazu/mapy celem szybszej i lepszej lokalizacji. Oparty na web, napisany w PHP interfejs pozwalający użytkownikowi końcowemu na dokonywanie zmian jak język tłumaczeń. Niezależna Platforma, darmowe uaktualnienia firmware'u i narzędzia od CONTEGU. Wewnętrzny, oparty na Linuks Web interfejs umożliwiający łatwą konfigurację i monitoring. Zabezpieczony baterią, wewnętrzny zegar utrzymujący dokładny czas i datę systemową. Przekazywanie informacji z czujników bezpośrednio na Twój telefon lub PDA. Możliwość podłączenia zewnętrznych modemów GPRS / GPS oraz adapterów Bluetooth, WiFi i USB. Pełne wsparcie Modbus: Modbus Master / Slave, Modbus RTU, Modbus over TCP / IP.

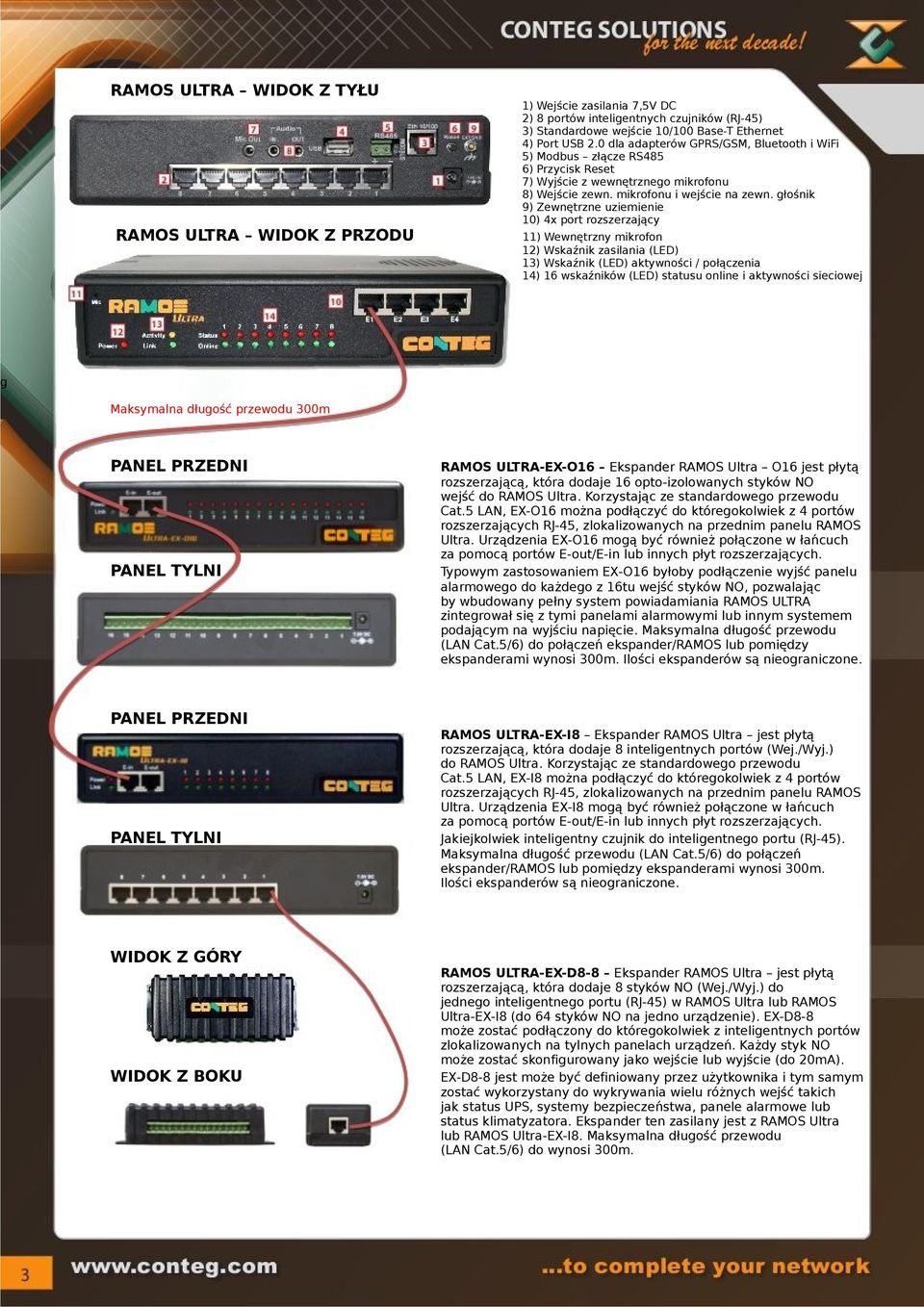

3 RAMOS ULTRA WIDOK Z TYŁU RAMOS ULTRA WIDOK Z PRZODU 1) Wejście zasilania 7,5V DC 2) 8 portów inteligentnych czujników (RJ-45) 3) Standardowe wejście 10/100 Base-T Ethernet 4) Port USB 2.0 dla adapterów GPRS/GSM, Bluetooth i WiFi 5) Modbus złącze RS485 6) Przycisk Reset 7) Wyjście z wewnętrznego mikrofonu 8) Wejście zewn. mikrofonu i wejście na zewn. głośnik 9) Zewnętrzne uziemienie 10) 4x port rozszerzający 11) Wewnętrzny mikrofon 12) Wskaźnik zasilania (LED) 13) Wskaźnik (LED) aktywności / połączenia 14) 16 wskaźników (LED) statusu online i aktywności sieciowej g Maksymalna długość przewodu 300m PANEL PRZEDNI PANEL TYLNI RAMOS ULTRA-EX-O16 Ekspander RAMOS Ultra O16 jest płytą rozszerzającą, która dodaje 16 opto-izolowanych styków NO wejść do RAMOS Ultra. Korzystając ze standardowego przewodu Cat.5 LAN, EX-O16 można podłączyć do któregokolwiek z 4 portów rozszerzających RJ-45, zlokalizowanych na przednim panelu RAMOS Ultra. Urządzenia EX-O16 mogą być również połączone w łańcuch za pomocą portów E-out/E-in lub innych płyt rozszerzających. Typowym zastosowaniem EX-O16 byłoby podłączenie wyjść panelu alarmowego do każdego z 16tu wejść styków NO, pozwalając by wbudowany pełny system powiadamiania RAMOS ULTRA zintegrował się z tymi panelami alarmowymi lub innym systemem podającym na wyjściu napięcie. Maksymalna długość przewodu (LAN Cat.5/6) do połączeń ekspander/ramos lub pomiędzy ekspanderami wynosi 300m. Ilości ekspanderów są nieograniczone. PANEL PRZEDNI PANEL TYLNI RAMOS ULTRA-EX-I8 Ekspander RAMOS Ultra jest płytą rozszerzającą, która dodaje 8 inteligentnych portów (Wej./Wyj.) do RAMOS Ultra. Korzystając ze standardowego przewodu Cat.5 LAN, EX-I8 można podłączyć do któregokolwiek z 4 portów rozszerzających RJ-45, zlokalizowanych na przednim panelu RAMOS Ultra. Urządzenia EX-I8 mogą być również połączone w łańcuch za pomocą portów E-out/E-in lub innych płyt rozszerzających. Jakiejkolwiek inteligentny czujnik do inteligentnego portu (RJ-45). Maksymalna długość przewodu (LAN Cat.5/6) do połączeń ekspander/ramos lub pomiędzy ekspanderami wynosi 300m. Ilości ekspanderów są nieograniczone. WIDOK Z GÓRY WIDOK Z BOKU RAMOS ULTRA-EX-D8-8 Ekspander RAMOS Ultra jest płytą rozszerzającą, która dodaje 8 styków NO (Wej./Wyj.) do jednego inteligentnego portu (RJ-45) w RAMOS Ultra lub RAMOS Ultra-EX-I8 (do 64 styków NO na jedno urządzenie). EX-D8-8 może zostać podłączony do któregokolwiek z inteligentnych portów zlokalizowanych na tylnych panelach urządzeń. Każdy styk NO może zostać skonfigurowany jako wejście lub wyjście (do 20mA). EX-D8-8 jest może być definiowany przez użytkownika i tym samym zostać wykorzystany do wykrywania wielu różnych wejść takich jak status UPS, systemy bezpieczeństwa, panele alarmowe lub status klimatyzatora. Ekspander ten zasilany jest z RAMOS Ultra lub RAMOS Ultra-EX-I8. Maksymalna długość przewodu (LAN Cat.5/6) do wynosi 300m.

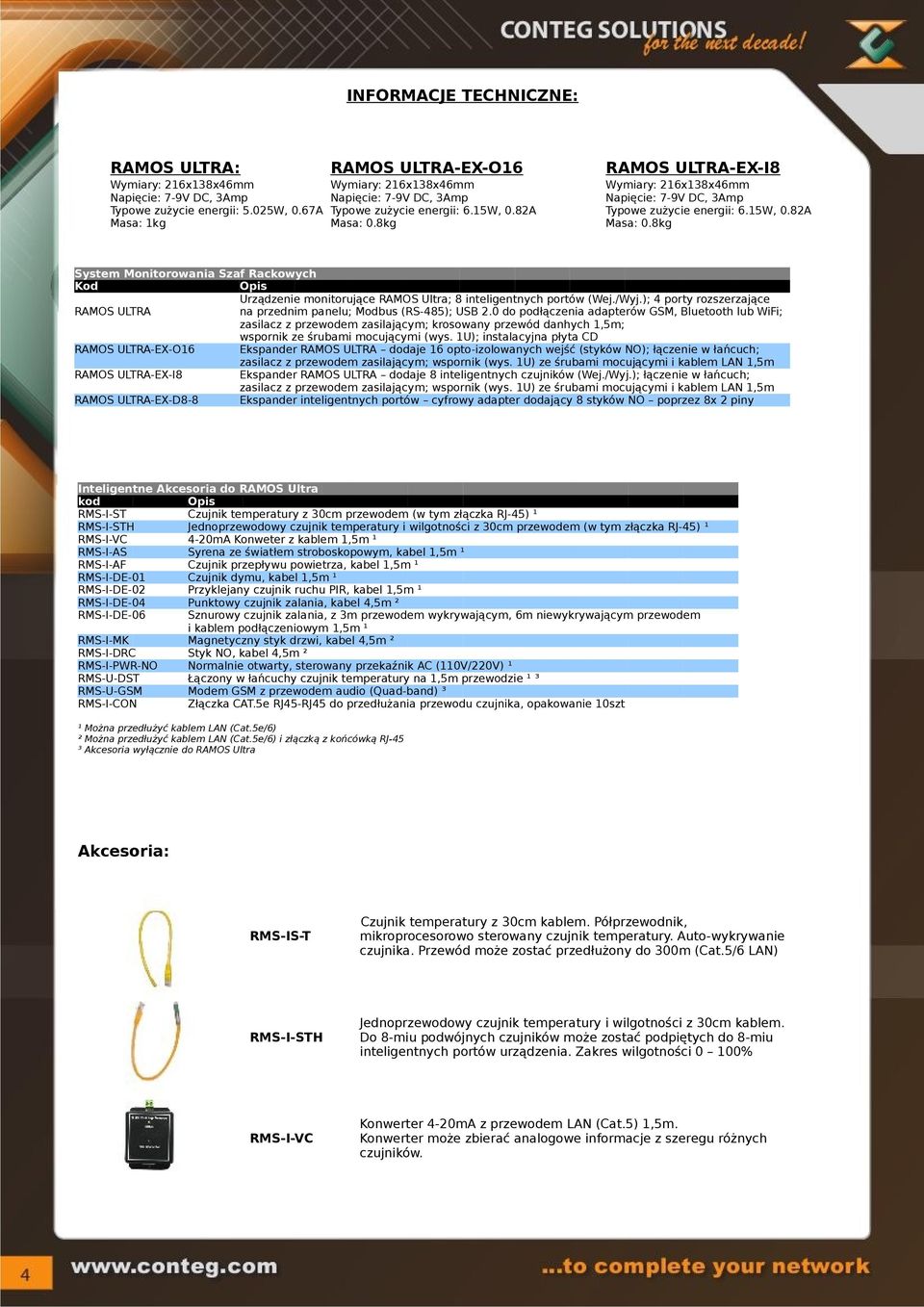

4 INFORMACJE TECHNICZNE: RAMOS ULTRA: RAMOS ULTRA-EX-O16 RAMOS ULTRA-EX-I8 Wymiary: 216x138x46mm Wymiary: 216x138x46mm Wymiary: 216x138x46mm Napięcie: 7-9V DC, 3Amp Napięcie: 7-9V DC, 3Amp Napięcie: 7-9V DC, 3Amp Typowe zużycie energii: 5.025W, 0.67A Typowe zużycie energii: 6.15W, 0.82A Typowe zużycie energii: 6.15W, 0.82A Masa: 1kg Masa: 0.8kg Masa: 0.8kg System Monitorowania Szaf Rackowych Kod Opis Urządzenie monitorujące RAMOS Ultra; 8 inteligentnych portów (Wej./Wyj.); 4 porty rozszerzające RAMOS ULTRA na przednim panelu; Modbus (RS-485); USB 2.0 do podłączenia adapterów GSM, Bluetooth lub WiFi; zasilacz z przewodem zasilającym; krosowany przewód danhych 1,5m; wspornik ze śrubami mocującymi (wys. 1U); instalacyjna płyta CD RAMOS ULTRA-EX-O16 Ekspander RAMOS ULTRA dodaje 16 opto-izolowanych wejść (styków NO); łączenie w łańcuch; zasilacz z przewodem zasilającym; wspornik (wys. 1U) ze śrubami mocującymi i kablem LAN 1,5m RAMOS ULTRA-EX-I8 Ekspander RAMOS ULTRA dodaje 8 inteligentnych czujników (Wej./Wyj.); łączenie w łańcuch; zasilacz z przewodem zasilającym; wspornik (wys. 1U) ze śrubami mocującymi i kablem LAN 1,5m RAMOS ULTRA-EX-D8-8 Ekspander inteligentnych portów cyfrowy adapter dodający 8 styków NO poprzez 8x 2 piny Inteligentne Akcesoria do RAMOS Ultra kod Opis RMS-I-ST Czujnik temperatury z 30cm przewodem (w tym złączka RJ-45) ¹ RMS-I-STH Jednoprzewodowy czujnik temperatury i wilgotności z 30cm przewodem (w tym złączka RJ-45) ¹ RMS-I-VC 4-20mA Konweter z kablem 1,5m ¹ RMS-I-AS Syrena ze światłem stroboskopowym, kabel 1,5m ¹ RMS-I-AF Czujnik przepływu powietrza, kabel 1,5m ¹ RMS-I-DE-01 Czujnik dymu, kabel 1,5m ¹ RMS-I-DE-02 Przyklejany czujnik ruchu PIR, kabel 1,5m ¹ RMS-I-DE-04 Punktowy czujnik zalania, kabel 4,5m ² RMS-I-DE-06 Sznurowy czujnik zalania, z 3m przewodem wykrywającym, 6m niewykrywającym przewodem i kablem podłączeniowym 1,5m ¹ RMS-I-MK Magnetyczny styk drzwi, kabel 4,5m ² RMS-I-DRC Styk NO, kabel 4,5m ² RMS-I-PWR-NO Normalnie otwarty, sterowany przekaźnik AC (110V/220V) ¹ RMS-U-DST Łączony w łańcuchy czujnik temperatury na 1,5m przewodzie ¹ ³ RMS-U-GSM Modem GSM z przewodem audio (Quad-band) ³ RMS-I-CON Złączka CAT.5e RJ45-RJ45 do przedłużania przewodu czujnika, opakowanie 10szt ¹ Można przedłużyć kablem LAN (Cat.5e/6) ² Można przedłużyć kablem LAN (Cat.5e/6) i złączką z końcówką RJ-45 ³ Akcesoria wyłącznie do RAMOS Ultra Akcesoria: RMS-IS-T Czujnik temperatury z 30cm kablem. Półprzewodnik, mikroprocesorowo sterowany czujnik temperatury. Auto-wykrywanie czujnika. Przewód może zostać przedłużony do 300m (Cat.5/6 LAN) RMS-I-STH Jednoprzewodowy czujnik temperatury i wilgotności z 30cm kablem. Do 8-miu podwójnych czujników może zostać podpiętych do 8-miu inteligentnych portów urządzenia. Zakres wilgotności 0 100% RMS-I-VC Konwerter 4-20mA z przewodem LAN (Cat.5) 1,5m. Konwerter może zbierać analogowe informacje z szeregu różnych czujników.

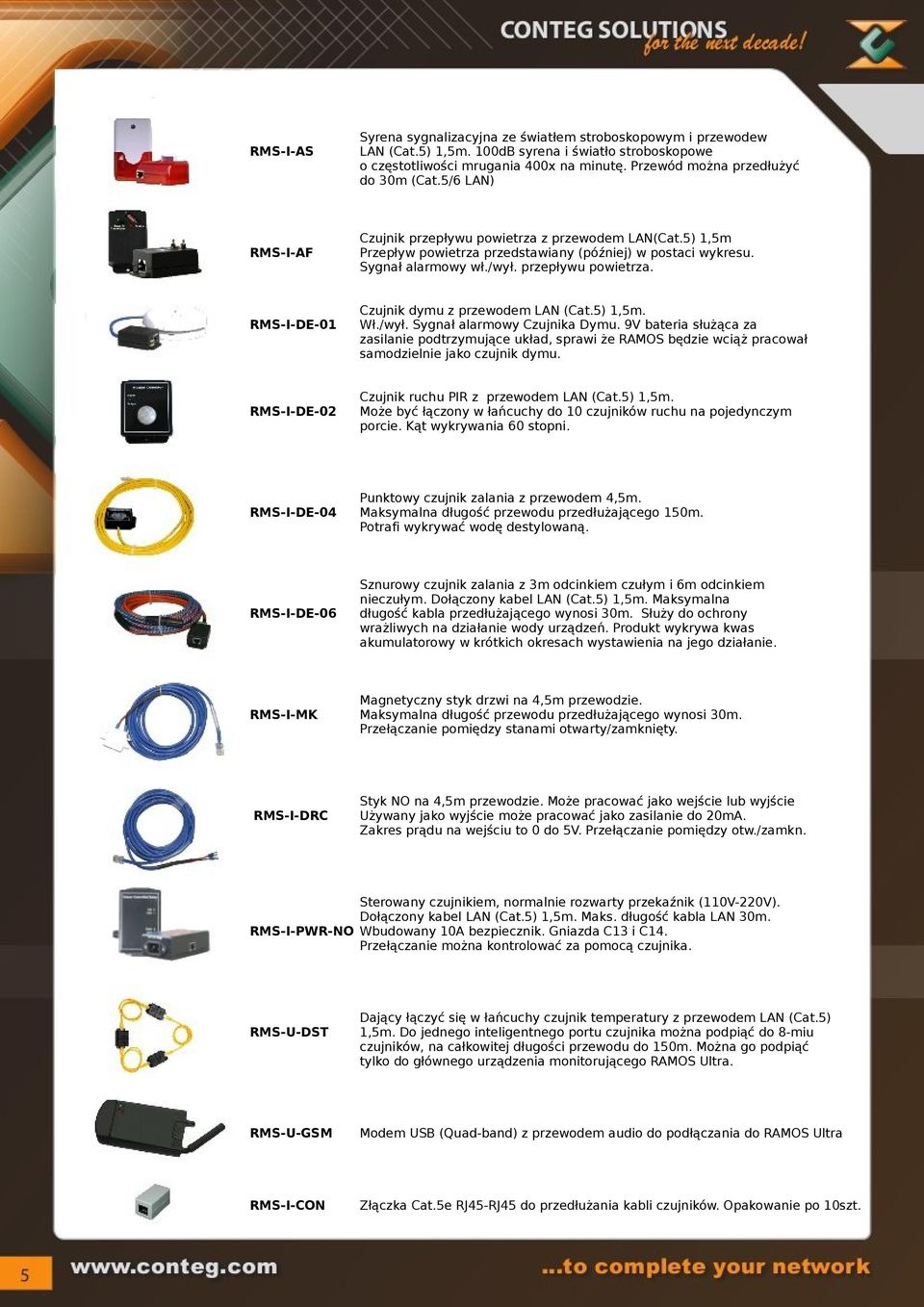

5 RMS-I-AS Syrena sygnalizacyjna ze światłem stroboskopowym i przewodew LAN (Cat.5) 1,5m. 100dB syrena i światło stroboskopowe o częstotliwości mrugania 400x na minutę. Przewód można przedłużyć do 30m (Cat.5/6 LAN) RMS-I-AF Czujnik przepływu powietrza z przewodem LAN(Cat.5) 1,5m Przepływ powietrza przedstawiany (później) w postaci wykresu. Sygnał alarmowy wł./wył. przepływu powietrza. RMS-I-DE-01 Czujnik dymu z przewodem LAN (Cat.5) 1,5m. Wł./wył. Sygnał alarmowy Czujnika Dymu. 9V bateria służąca za zasilanie podtrzymujące układ, sprawi że RAMOS będzie wciąż pracował samodzielnie jako czujnik dymu. RMS-I-DE-02 Czujnik ruchu PIR z przewodem LAN (Cat.5) 1,5m. Może być łączony w łańcuchy do 10 czujników ruchu na pojedynczym porcie. Kąt wykrywania 60 stopni. Punktowy czujnik zalania z przewodem 4,5m. RMS-I-DE-04 Maksymalna długość przewodu przedłużającego 150m. Potrafi wykrywać wodę destylowaną. RMS-I-DE-06 Sznurowy czujnik zalania z 3m odcinkiem czułym i 6m odcinkiem nieczułym. Dołączony kabel LAN (Cat.5) 1,5m. Maksymalna długość kabla przedłużającego wynosi 30m. Służy do ochrony wrażliwych na działanie wody urządzeń. Produkt wykrywa kwas akumulatorowy w krótkich okresach wystawienia na jego działanie. Magnetyczny styk drzwi na 4,5m przewodzie. RMS-I-MK Maksymalna długość przewodu przedłużającego wynosi 30m. Przełączanie pomiędzy stanami otwarty/zamknięty. RMS-I-DRC Styk NO na 4,5m przewodzie. Może pracować jako wejście lub wyjście Używany jako wyjście może pracować jako zasilanie do 20mA. Zakres prądu na wejściu to 0 do 5V. Przełączanie pomiędzy otw./zamkn. Sterowany czujnikiem, normalnie rozwarty przekaźnik (110V-220V). Dołączony kabel LAN (Cat.5) 1,5m. Maks. długość kabla LAN 30m. RMS-I-PWR-NO Wbudowany 10A bezpiecznik. Gniazda C13 i C14. Przełączanie można kontrolować za pomocą czujnika. RMS-U-DST Dający łączyć się w łańcuchy czujnik temperatury z przewodem LAN (Cat.5) 1,5m. Do jednego inteligentnego portu czujnika można podpiąć do 8-miu czujników, na całkowitej długości przewodu do 150m. Można go podpiąć tylko do głównego urządzenia monitorującego RAMOS Ultra. RMS-U-GSM Modem USB (Quad-band) z przewodem audio do podłączania do RAMOS Ultra RMS-I-CON Złączka Cat.5e RJ45-RJ45 do przedłużania kabli czujników. Opakowanie po 10szt.
