1 PREZENTACJA NOWYCH POMP DO CW GRUNDFOS COMFORT PM GRUNDFOS ALPHA2 L N

2 Zwyczaje mieszkańców pod kontrolą nowej pompy cyrkulacyjnej Comfort PM z funkcją AUTOADAPT

3 Plan prezentacji Informacje o nowym produkcie Comfort PM Najważniejsze cechy i korzyści Warianty wykonania Szczegóły regulacji AUTOADAPT i regulacji temperaturowej w Comfort PM Alpha2 L N - nowa pompa do ciepłej wody

4 Nowy typoszereg Grundfos Comfort PM Pierwszym krokiem było wyposażenie pomp COMFORT w funkcję AUTOADAPT Dostosowanie pracy pompy do zwyczajowego zapotrzebowania użytkowników na ciepłą wodę Możliwość obniżenia zużycia energii aż o 85% Zastosowanie wtyczki ALPHA w pompach Comfort Pobór mocy silnika P1=25 W, czyli taki sam jak w poprzednich wykonaniach bez AUTOADAPT Następny krok Rozszerzenie typoszeregu i zastosowanie wysokosprawnego silnika do pompy z funkcją AUTOADAPT Wprowadzenie dwóch nowych produktów o wysokiej sprawności do typoszeregu Comfort Comfort B(X) UP B PM UP BX PM Comfort B(X)A UP BA PM UP BXA PM

5 Nowy typoszereg Grundfos Comfort PM Najważniejsze cechy Niski poziom hałasu Wysoka sprawność dzięki technologii ECM Pobór mocy od 5 do 8,5 W (stary typoszereg 25 W przy tych samych charakterystykach) Wtyczka ALPHA łatwy montaż Jeszcze mniejsze wymiary i bardziej zwarta budowa Pełen zakres odpowiedników w stosunku do poprzednich wykonań Comfort B: zł/rocznie w porównaniu ze 138 zł przy 25 W (0,60 zł/kwh) COMFORT B 24 x h w roku 8760 h x 8,5 W = Wh 74,46 kwh 74,46 kwh x 0,60 zł/kwh = 44,68 zł Tylko w wersji z Auto Adapt Oszczędność energii do 96% energii elektrycznej i 48% energii cieplnej Auto Adapt: 4 6 zł rocznie (0,60 zł/kwh) Funkcja dezynfekcji i płukania Tryb wakacyjny 3 tryby pracy - trzy pompy w jednej Łatwa obsługa Data premiery r. AUTOADAPT ok. 3 h dziennie 3 x h w roku 1095 h x 8,5 W = 9308 Wh 9,3 kwh 9,3 kwh x 0,60 zł/kwh = 5,58 zł

6 Pola pracy

7 COMFORT B PM kilka szczegółów Mosiężny korpus Brak korozji Okładzina termoizolacyjna Zapobiega stratom ciepła Tryb pracy Praca ciągła Niski poziom hałasu Kompaktowa budowa Łatwy montaż w ograniczonej przestrzeni Wtyczka ALPHA Łatwe podłączanie, brak skrzynki zaciskowej

8 COMFORT BA PM kilka szczegółów Okładzina termoizolacyjna Mosiężny korpus Brak korozji AUTOADAPT Pompa pracuje tylko wtedy, kiedy jest to potrzebne Obsługa przy pomocy tylko jednego przycisku Łatwe nastawianie tylko jednym palcem Kompaktowa budowa Ułatwia instalację w ograniczonej przestrzeni Niski poziom hałasu Tryby pracy AUTOADAPT, temperaturowy i 100%. Nastawa fabryczna: AUTOADAPT. Wtyczka ALPHA Łatwe podłączanie, brak skrzynki zaciskowej Czujnik temperatury Po prostu zamontuj czujnik temperatury na rurze dopływowej Przewód czujnika Zintegrowany z pompą, wyciągany (roll up)

9 Łatwa obsługa Łatwa obsługa fabrycznie nastawiony tryb pracy: AUTOADAPT Trzy tryby pracy W celu zmiany nastawy należy przyciskać przycisk >.

10 Różne tryby pracy Comfort BA PM trzy pompy w jednej Tryb AUTOADAPT: Pompa analizuje zapotrzebowanie użytkownika na ciepłą wodę użytkową, zapamiętuje je i pracuje tylko wtedy, kiedy ciepła woda użytkowa jest potrzebna. Tryb temperaturowy: Sterowanie pompą opiera się na pomiarze temperatury wody. Działanie pompy jest ograniczone do obliczonego zakresu temperatury. Tryb 100%: Pompa pracuje ciągle z pełną prędkością obrotową bez żadnej regulacji.

11 Łatwy montaż Łatwy montaż kompaktowej pompy Comfort Zamontuj pompę na rurze powrotnej ciepłej wody użytkowej. Zamontuj zewnętrzny czujnik temperatury na rurze zasilającej. Przyłącz wtyczkę. Pompa jest gotowa do pracy.

12 Płukanie i dezynfekcja Płukanie Po 8 godzinach postoju (standby) pompa COMFORT automatycznie płucze rury przez 15 minut. Dezynfekcja W systemach, w których kocioł regularnie podwyższa temperaturę wody w celu przeprowadzenie dezynfekcji, pompa COMFORT rozpoznaje ten wzrost temperatury i załącza się po 30 minutach od jej zakończenia.

13 Alarmy Wykrywanie awarii zewnętrznego czujnika temperatury Przy pracy w trybie AUTOADAPT czerwony wskaźnik alarmowy Sensor sygnalizuje awarię zewnętrznego czujnika temperatury lub zakłócenie działania wewnętrznego czujnika temperatury. W takich sytuacjach pompa przełącza się z trybu AUTOADAPT na tryb temperaturowy. Wykrywanie awarii wewnętrznego czujnika temperatury Przy pracy w trybie temperaturowym, czerwony wskaźnik alarmowy Sensor sygnalizuje awarię wewnętrznego czujnika temperatury.

14 Tryb AUTOADAPT i tryb temperaturowy - szczegóły

15 Cyrkulacja ciepłej wody - kilka lat temu! Zalety: Rura powrotna jest niepotrzebna Małe straty przepływu Wady: Ograniczona wydajność Trudno wziąć natrysk Problemy z higieną

16 Cyrkulacja ciepłej wody - dziś Opóźnienia przepływu oznaczają dłuższe czasy oczekiwania i wzrost zużycia wody Możliwe rozwiązania: ciągła praca pompy, zastosowanie ręcznie nastawianego programatora zegarowego, Zastosowanie temperaturowego trybu sterowania.

17 Temperaturowy tryb sterowania Pompa załącza się, kiedy temperatura mierzona przez zewnętrzny czujnik spada poniżej TStart. Pompa wyłącza się, kiedy temperatura mierzona przez wewnętrzny czujnik wzrasta powyżej TStop.

18 Temperaturowy tryb sterowania Przy pracy z temperaturowym trybem sterowania maksymalne temperatury zmierzone przez oba czujniki są zapamiętywane. Pompa załączy się, kiedy temperatura zmierzona przez jeden z czujników będzie niższa od ¼ zakresu między 36 C i zapamiętaną temperaturą maksymalną. Pompa wyłączy się, kiedy wewnętrzny czujnik w pompie wykryje przekroczenie ½ tego zakresu temperatury. Przykład: Maksymalna zmierzona temperatura: 60 C TStart = (60 C 36 C) x 0, C = 42 C TStop = (60 C 36 C) x 0, C = 48 C

19 AUTOADAPT - jak to działa? +

20 Kalendarz rozbioru

21 Co dzieje się po otwarciu zaworu czerpalnego? Wzrost temperatury mierzonej przez czujnik zewnętrzny zostanie rozpoznany jako zdarzenie rozbioru wody i zapisany bezpośrednio do kalendarza.

22 Funkcjonalność Wykrywanie rozbioru opiera się na pomiarach temperatury. Kalendarz pamięta wszystkie zdarzenia rozbioru przez 2 tygodnie. W oparciu o informacje w kalendarzu: zdecyduj, czy pompa ma pracować w oparciu o zapamiętane zdarzenia rozbioru lub aktywuj regulację temperatury. Nastawy temperatur (T Start,T Stop ): Obliczone na podstawie temperatur zmierzonych w systemie.

23 Wyniki testu Dom jednorodzinny w Danii Wykrywanie zdarzeń rozbioru na podstawie pomiaru temperatury wody zasilającej. Informacje zapamiętane w kalendarzu. Ustalanie dni i czasów do prawidłowej regulacji weekendowej.

24 Wyniki testu Dom jednorodzinny w Danii Regulacja temperatury, kiedy zdarzenia rozbioru są spodziewane. Pompa zatrzymana, kiedy żaden rozbiór nie jest spodziewany.

25 Wyniki testu Dom jednorodzinny w Danii Regulacja w oparciu o informacje zapamiętane w kalendarzu. Wyłączanie pompy w nocy i w południe. Regulacja temperatury w pozostałym czasie.

26 Kalendarz rozbioru - funkcje dodatkowe Płukanie po 8 godzinach nieaktywności pompy Tryb wakacyjny po 24 godzinach bez rozbioru (2 zdarzenia rozbioru w ciągu 20 minut powrót do trybu AUTOADAPT)

27 Funkcjonalność AUTOADAPT - Wnioski Dzięki AUTOADAPT nowa pompa Comfort oferuje funkcjonalność rozszerzoną w stosunku do poprzednich wersji pomp Comfort i jest rozwiązaniem typu Plug & Play. Funkcjonalność AUTOADAPT umożliwia oszczędności przez obniżenie zużycia energii elektrycznej o 96% i redukcję strat ciepła o ok. 48%. Możliwe jest korzystanie tylko z trybu temperaturowego bez funkcjonalności AUTOADAPT (część kalendarzowa ). Pompa Comfort dysponuje także trybem pracy ciągłej, przeznaczonym do odpowietrzania pompy i rurociągów.

28 Oszczędności energii cieplnej Standardowa pompa COMFORT w trybie pracy ciągłej - fakty Dzienny czas pracy ok. 24 h 8760 h rocznie Rura zasilająca: długość 20 m, Ø 19 mm, straty ciepła 7 W/m (wg DVGW Arbeitsblatt W553) Rura powrotna: długość 20 m, Ø 15 mm, straty ciepła 6 W/m (wg DVGW Arbeitsblatt W553) Zużycie energii w czasie pracy 6,24 kwh / dzień 2278 kwh / rok kwh Jak to sprawdzić? 20 m x 7 W x 24 h = 3360 W = 3,36 kw 20 m x 6 W x 24 h = 2880 W = 2,88 kw W sumie: 6,24 kw/dobę x 365 dni = 2277,6 kw w zaokrągleniu 2278 kwh c.n.d.

29 Oszczędności energii cieplnej Pompa COMFORT z AUTOADAPT - fakty Czas pracy z AUTOADAPT ok. 3 h dziennie 1095 h rocznie Czas pracy ciągłej (pompa standardowa) 8760 h rocznie Rura zasilająca: długość 20 m, Ø 19 mm, straty ciepła 7 W/m (wg DVGW Arbeitsblatt W553) Rura powrotna: długość 20 m, Ø 15 mm, straty ciepła 6 W/m (wg DVGW Arbeitsblatt W553) Zużycie energii na zrzut zimnej wody 0,80 kwh / dzień 292 kwh / rok + zużycie energii na załączenia w czasie pracy 1,66 kwh / dzień 606 kwh / rok + zużycie energii w czasie pracy 0,78 kwh / dzień 285 kwh / rok kwh oszczędność 48% Jak to sprawdzić zużycie energii w czasie pracy? 20 m x 7 W x 3 h = 420 W = 0,42 kw 20 m x 6 W x 3 h = 360 W = 0,36 kw W sumie: 0,78 kw/dobę x 365 dni = 284,7 kw w zaokrągleniu 285 kwh

30 Oszczędności energii cieplnej Pompa COMFORT z AUTOADAPT - fakty 1183 kwh oszczędność 48% Jak to sprawdzić oszczędności? 2278 kwh 100% 1183 kwh x% X% = 1183 kwh x 100% / 2278 kwh = 51,93%, w zaokrągleniu 52%, czyli oszczędności energii cieplnej wynoszą 100% - 52% = 48%

31 Oszczędności energii cieplnej - wnioski Fakty Fazy schładzania są głównym źródłem oszczędności energii cieplnej.

32 Oszczędności energii elektrycznej Fakty Czas pracy z AUTOADAPT : ok. 3 h dziennie 1095 h rocznie Czas pracy ciągłej pompy standardowej 8760 h rocznie Pobór mocy COMFORT 25 W Zużycie energii przy pracy ciągłej 8760 h x 25 W Wh 219 kwh Zużycie energii przez nową pompę COMFORT PM z AUTOADAPT 1095 h x 9 W 9855 Wh 9,855 kwh Oszczędność Jak to sprawdzić? 96%! Oszczędności w kwh = 219 kwh 9,855 kwh = 209,145 kwh 209,145 kwh x 100% : 219 kwh = 95,5% Oszczędności zaokrąglamy zawsze w górę, stąd Oszczędności = 96% c.n.d.

33 Prawidłowe położenie czujnika Nie zapomnij!

34 Ciągle włączone zasilanie Nie zapomnij!

35 Alpha2 L N - nowa pompa do ciepłej wody

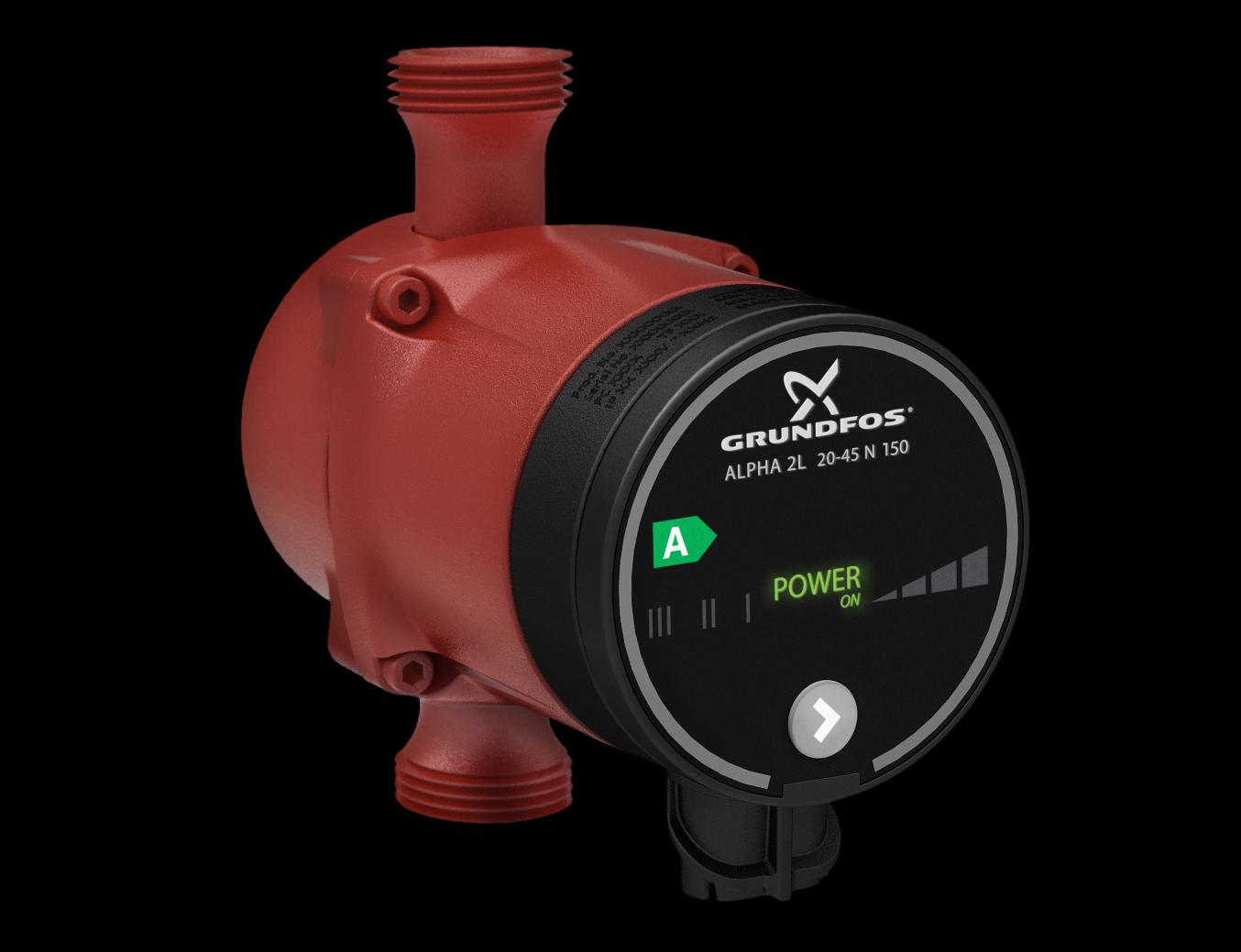

36 Grundfos ALPHA2 L N Nowa ALPHA2 L N 150 grudzień 2012

37 Pompy cyrkulacyjne do ciepłej wody - portfolio Tylko jeden wariant pompy ALPHA2 L N 150 Praca tej pompy przy jednej z trzech stałych prędkości obrotowych, odpowiada pracy jednej z trzech dotychczasowych pomp do domowej instalacji c.w. przy znacznie mniejszym poborze mocy. Prędkość 1: pobór mocy ALPHA2 L 7 W, UP N - 47 W Prędkość 2: pobór mocy ALPHA2 L 30 W, UP N - 70 W Prędkość 3: pobór mocy ALPHA2 L 44 W, UP N W Aktualne pompy Roczne zużycie energii [kwh] Zamiennik UP N (47 W) 412 (BP [1] ) ALPHA2 L (prędkość 1) UP N (70 W) 613 (BP) ALPHA2 L (prędkość 2) UP N (117 W) (BP) ALPHA2 L (prędkość 3) Roczne zużycie energii Oszczędności kwh przy 0,09 /kwh przy 0,29 /kwh 61 kwh (BP) kwh (BP) kwh (BP) [1] Punkt najlepszej sprawności

38 Pompy do cyrkulacji ciepłej wody COMFORT typoszereg pomp do budynków jedno i dwurodzinnych UPS konkurencyjny cenowo typoszereg pomp do budynków jedno i wielorodzinnych ALPHA2 N wysokosprawny typoszereg pomp do budynków jedno i wielorodzinnych NOWOŚĆ! ALPHA 2L N konkurencyjny cenowo i wysokosprawny typoszereg pomp do budynków jedno i wielorodzinnych. Pompy UPS ALPHA2 N

39 Marketing

40 Materiały techniczne Instrukcja montażu i eksploatacji W instrukcji m.in. Sposób montażu czujnika temperatury Lista zamienników Wyposażenie dodatkowe Deklaracja zgodności

41 Materiały techniczne Broszura W broszurze m.in. Zasada działania Pola pracy Cechy i korzyści Numery katalogowe atrakcyjna modelka

42 Materiały techniczne Katalog (po angielsku) W katalogu m.in. Comfort PM Pompy UPA
