Travní sekačka s pojezdem / Lawn mower with travel / Kosiarka do trawy VARI-590H. CZ Česky - původní návod k používání

Transkrypt

1 Travní sekačka s pojezdem / Lawn mower with travel / Kosiarka do trawy CZ Česky původní návod k používání EN English translation of the original instructions PL Polsky tłumaczenie oryginalnej instrukcji SK Slovensky pôvodný návod na používanie DE Deutsch Übersetzung der Originalbetriebsanleitung RU ПоРусски перевод оригинального руководства по эксплуатации

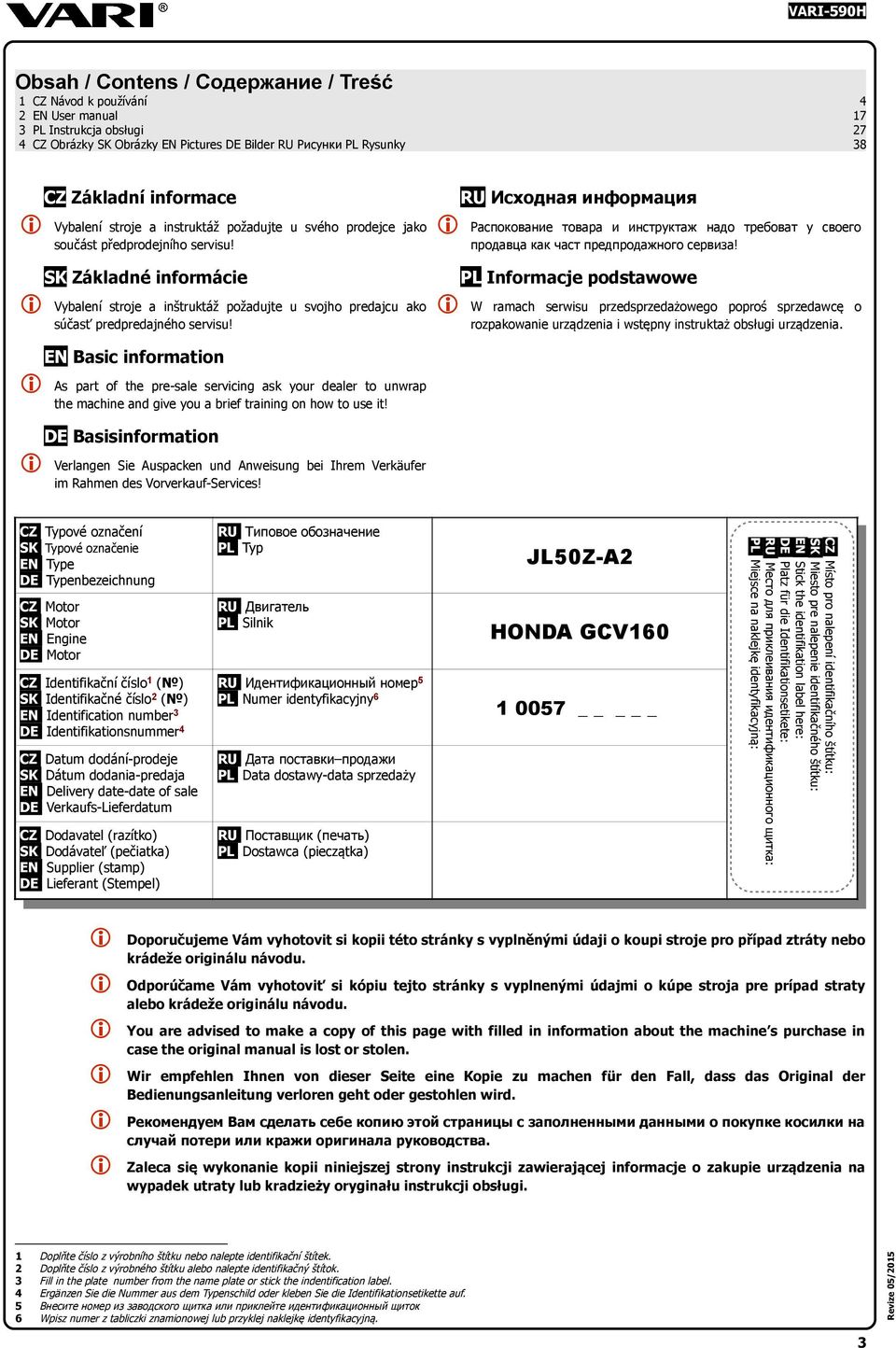

2 Obsah / Contens / Содержание / Treść CZ Návod k používání EN User manual PL Instrukcja obsługi CZ Obrázky SK Obrázky EN Pictures DE Bilder RU Рисунки PL Rysunky CZ Základní informace Vybalení stroje a instruktáž požadujte u svého prodejce jako součást předprodejního servisu! RU Исходная информация SK Základné informácie Vybalení stroje a inštruktáž požadujte u svojho predajcu ako súčasť predpredajného servisu! Распокование товара и инструктаж надо требоват у своего продавца как част предпродажного сервиза! PL Informacje podstawowe W ramach serwisu przedsprzedażowego poproś sprzedawcę o rozpakowanie urządzenia i wstępny instruktaż obsługi urządzenia. EN Basic information As part of the presale servicing ask your dealer to unwrap the machine and give you a brief training on how to use it! DE Basisinformation Verlangen Sie Auspacken und Anweisung bei Ihrem Verkäufer im Rahmen des VorverkaufServices! CZ SK EN DE Motor Motor Engine Motor RU Двигатель PL Silnik CZ SK EN DE Identifikační číslo1 ( ) Identifikačné číslo2 ( ) Identification number3 Identifikationsnummer4 RU Идентификационный номер5 PL Numer identyfikacyjny6 CZ SK EN DE Datum dodáníprodeje Dátum dodaniapredaja Delivery datedate of sale VerkaufsLieferdatum RU Дата поставки продажи PL Data dostawydata sprzedaży CZ SK EN DE Dodavatel (razítko) Dodávateľ (pečiatka) Supplier (stamp) Lieferant (Stempel) RU Поставщик (печать) PL Dostawca (pieczątka) Type Typenbezeichnung RU Типовое обозначение PL Typ JL50ZA2 HONDA GCV _ Doporučujeme Vám vyhotovit si kopii této stránky s vyplněnými údaji o koupi stroje pro případ ztráty nebo krádeže originálu návodu. Odporúčame Vám vyhotoviť si kópiu tejto stránky s vyplnenými údajmi o kúpe stroja pre prípad straty alebo krádeže originálu návodu. You are advised to make a copy of this page with filled in information about the machine s purchase in case the original manual is lost or stolen. Wir empfehlen Ihnen von dieser Seite eine Kopie zu machen für den Fall, dass das Original der Bedienungsanleitung verloren geht oder gestohlen wird. Рекомендуем Вам сделать себе копию этой страницы с заполненными данными о покупке косилки на случай потери или кражи оригинала руководства. Zaleca się wykonanie kopii niniejszej strony instrukcji zawierającej informacje o zakupie urządzenia na wypadek utraty lub kradzieży oryginału instrukcji obsługi. Doplňte číslo z výrobního štítku nebo nalepte identifikační štítek. Doplňte číslo z výrobného štítku alebo nalepte identifikačný štítok. Fill in the plate number from the name plate or stick the indentification label. Ergänzen Sie die Nummer aus dem Typenschild oder kleben Sie die Identifikationsetikette auf. Внесите номер из заводского щитка или приклейте идентификационный щиток Wpisz numer z tabliczki znamionowej lub przyklej naklejkę identyfikacyjną Typové označenie Místo pro nalepení identifikačního štítku: Miesto pre nalepenie identifikačného štítku: Stick the identifikation label here: Platz für die Identifikationsetikete: Место для приклеивания идентификационного щитка: Miejsce na naklejkę identyfikacyjną: Typové označení CZ SK EN DE RU PL CZ SK EN DE 3

3 1 CZ Návod k používání Obsah 1 CZ Návod k používání Úvod Základní upozornění Bezpečnost provozu Bezpečnostní předpisy Hodnoty hluku a vibrací Bezpečnostní piktogramy Základní informace Použití stroje Technické údaje Informace o motoru Popis stroje a jeho částí Návod k používání Sestavení stroje Postup sestavení stroje Uvedení do provozu Startování motoru Rozjezd (pojezd) stroje Zastavení stroje a motoru Nastavení výšky sečení Práce se strojem Záběr stroje Způsob sečení porostů Funkce 1 sečení se sběrným košem Funkce 2 sečení se zadním výhozem Funkce 3 mulčování Funkce 4 sečení s bočním výhozem Údržba, ošetřování, skladování Nůž Výměna oleje v motoru Servisní intervaly Problémy a jejich řešení Skladování Mytí a čištění stroje Likvidace obalů a stroje po skončení životnosti Pokyny k objednávání náhradních dílů Adresy Adresa výrobce dílů Adresa dovozce a místa finální montáže stroje Obrazová příloha...13 Výrobce si vyhrazuje právo na technické změny a inovace, které nemají vliv na funkci a bezpečnost stroje. Tyto změny se nemusí projevit v tomto návodu k používání. Tiskové chyby vyhrazeny. 1.1 Úvod Vážený zákazníku a uživateli! Děkujeme Vám za důvěru, kterou jste nám prokázal koupí našeho výrobku. Stal jste se majitelem stroje ze široké škály strojů a nářadí systému zahradní, farmářské, malé zemědělské a komunální techniky, vyráběné firmou VARI, a.s.. Motorová travní sekačka je konstruována tak, aby splňovala náročné požadavky uživatelů. Výkonný motor spolu s pojezdem a velkými zadními koly umožňuje snadný pohyb stroje. K vyššímu uživatelskému komfortu přispívá i centrální nastavení výšky sečení. Pročtěte si, prosím, důkladně tento návod k používání. Pokud se budete řídit pokyny zde uvedenými, bude Vám náš výrobek sloužit spolehlivě po řadu let Základní upozornění Uživatel je povinen seznámit se s tímto návodem k používání a dbát všech pokynů pro obsluhu stroje, aby nedošlo k ohrožení zdraví a majetku uživatele, jakož i jiných osob. Bezpečnostní pokyny uvedené v tomto návodu nepopisují veškeré možnosti, podmínky a situace, které se mohou v praxi vyskytovat. Bezpečnostní faktory, jako je zdravý rozum, opatrnost a pečlivost, nejsou součástí tohoto návodu, ale předpokládá se, že je má každá osoba, která se strojem zachází, anebo na něm provádí údržbu. S tímto strojem smí pracovat pouze osoby duševně a fyzicky zdravé. Při profesionálním použití tohoto stroje je majitel stroje povinen zajistit obsluze, která bude stroj používat, školení o bezpečnosti práce a provést instruktáž k ovládání tohoto stroje a vést o těchto školeních záznamy. Musí též provést tzv. kategorizaci prací dle příslušné národní legislativy. Jestliže Vám budou některé informace v návodu nesrozumitelné, obraťte se na svého prodejce7 nebo přímo na výrobce stroje8. Návody k používání, kterými je tento stroj vybaven, jsou nedílnou součástí stroje. Musí být neustále k dispozici, uloženy na dostupném místě, kde nehrozí jejich zničení. Při prodeji stroje další osobě musí být návody k používání předány novému majiteli. Výrobce nenese odpovědnost za vzniklá rizika, nebezpečí, havárie a zranění vzniklá provozem stroje, pokud nejsou splněny výše uvedené podmínky. Výrobce nenese odpovědnost za škody způsobené neoprávněným použitím, nesprávnou obsluhou stroje a za škody způsobené jakoukoliv úpravou stroje bez souhlasu výrobce. Při práci je zejména nutné řídit se bezpečnostními předpisy, abyste se vyvarovali nebezpečí zranění vlastní osoby, osob v okolí nebo způsobení škody na majetku. Tyto pokyny jsou v návodu k používání označeny tímto výstražným bezpečnostním symbolem: Pokud uvidíte v návodu tento symbol, pečlivě si přečtěte následující sdělení! Tento mezinárodní bezpečnostní symbol indikuje důležitá sdělení, jež se týkají bezpečnosti. Když uvidíte tento symbol, buďte ostražití k možnosti úrazu vlastní osoby nebo jiných osob a pečlivě pročtěte následující sdělení Adresu prodejce si doplňte do tabulky na začátku tohoto návodu (pokud není od prodejce již vyplněna). Adresa na výrobce je uvedena na konci tohoto návodu Tabulka 1: Symboly

4 1.2 Bezpečnost provozu Stroj je navržen tak, aby co nejvíce chránil obsluhu před odletujícími částmi sečeného porostu. Neodstraňujte žádný pasivní ani aktivní bezpečnostní prvek. Vystavujete se tak riziku zranění Bezpečnostní předpisy Obsluha stroje musí být starší 16 let. Je povinna seznámit se s návody k používání stroje a mít povědomí o obecných zásadách bezpečnosti práce. Tento stroj je určen výlučně k sečení přírodní trávy. Sekačku nikdy nepoužívejte k jiným účelům. Jakékoli jiné použití může ohrozit Vaši bezpečnost a poškodit sekačku. Mějte na paměti, že obsluhující je zodpovědný za nehody a rizika vůči dalším lidem a jejich majetku. Nikdy nedávejte ruce nebo nohy pod sekačku nebo do vyhazovacího otvoru, pokud je motor zapnutý Nikdy sekačku nespouštějte, pokud jsou ochranné kryty nebo další ochranné prvky poškozené nebo chybějí, například bez nasazeného deflektoru a sběrného koše. Sekačku vždy používejte pouze se správně nasazeným sběrným košem. Při startování motoru sekačku nikdy nezdvihejte! Stroj je vybaven rotujícím pracovním nástrojem. Maximální obvodová rychlost je 77,14 m.s1. Dbejte proto na to, aby se ostatní osoby pohybovaly při práci tohoto stroje v bezpečné vzdálenosti (možnost odletu sečeného porostu nebo vymrštěných pevných předmětů)! Vzhledem k překročení doporučených hodnot hluku a vibrací dodržujte při práci se strojem tyto pokyny: Vypněte vždy motor a vyčkejte, až se nůž zastaví, než budete provádět jakoukoliv činnost v blízkém okolí stroje; při čištění pracovního prostoru nože, při přejíždění netravnatých povrchů, při převážení sekačky z místa a na místo sečení, před vyprazdňováním sběrného koše a před změnou nastavení výšky sečení! Před opuštěním sekačky vždy vypněte motor! Před každým použitím stroje zkontrolujte, zda některá část (zvláště pak pracovní ústrojí nebo jeho krytování) není poškozena nebo uvolněna. Zjištěné závady musí být ihned odstraněny. Při opravách používejte pouze originální náhradní díly. Sečený porost musí být před použitím stroje zbaven pevných těles (jako jsou kameny, dráty, volné stavební zbytky atp.), které by mohly být vymrštěny, nebo by mohly poškodit stroj. Nejdouli odstranit, vyhněte se těmto místům. chraňte sluch vhodnými ochrannými pomůckami dle ČSN EN 3521 (mušlové chrániče sluchu) nebo ČSN EN 3522 (zátkové chrániče sluchu). Tyto pomůcky žádejte u svého prodejce. práci se strojem po maximálně 20 minutách přerušujte přestávkami v délce minimálně 10 minut. Obsluha nesmí být při těchto přestávkách vystavena působení jiného zdroje hluku nebo vibrací. Při práci používejte pracovní pomůcky schválené dle ČSN EN 166 nebo ČSN EN 1731 (přiléhavý oděv, pevnou obuv, pracovní rukavice a ochranné brýle). Dodržujte bezpečný odstup od stroje daný rukojetí. Nestartujte motor v uzavřených prostorách! Dbejte zvýšené opatrnosti při manipulaci se strojem. Po vypnutí motoru zůstane tlumič výfuku motoru horký. Dbejte na to, aby při doplňování paliva nedošlo k jeho úniku a k potřísnění částí motoru. V opačném případě osušte potřísněné části, či vyčkejte na odpaření benzínu. Neotvírejte víčko palivové nádrže a nedoplňujte benzín, pokud je motor v chodu. Při práci se strojem musí být všechny ostatní osoby (zvláště pak děti) a zvířata mimo pracovní prostor stroje. Obsluha může pokračovat v práci až po jejich vykázání do bezpečné vzdálenosti. Je zakázáno odstraňovat veškerá ochranná zařízení a kryty ze strojů Bezpečná svahová dostupnost stroje je 10. Veškeré opravy, seřizování, mazání a čištění stroje provádějte za klidu stroje při odpojeném kabelu zapalovací svíčky. Hodnoty hluku a vibrací Popis Garantovaná hodnota akustického výkonu Naměřená hodnota akustického výkonu Deklarovaná emisní hladina akustického tlaku v místě obsluhy Nejistota měření Hodnota vibrací na rukojeti LwA = 98 db(a) LwA = 96 db(a) LPA = 84,1 db(a) K = 2 db(a) 5,8 m.s2, K = ±1,5 m.s2 Tabulka 2: Hodnoty hluku a vibrací 5

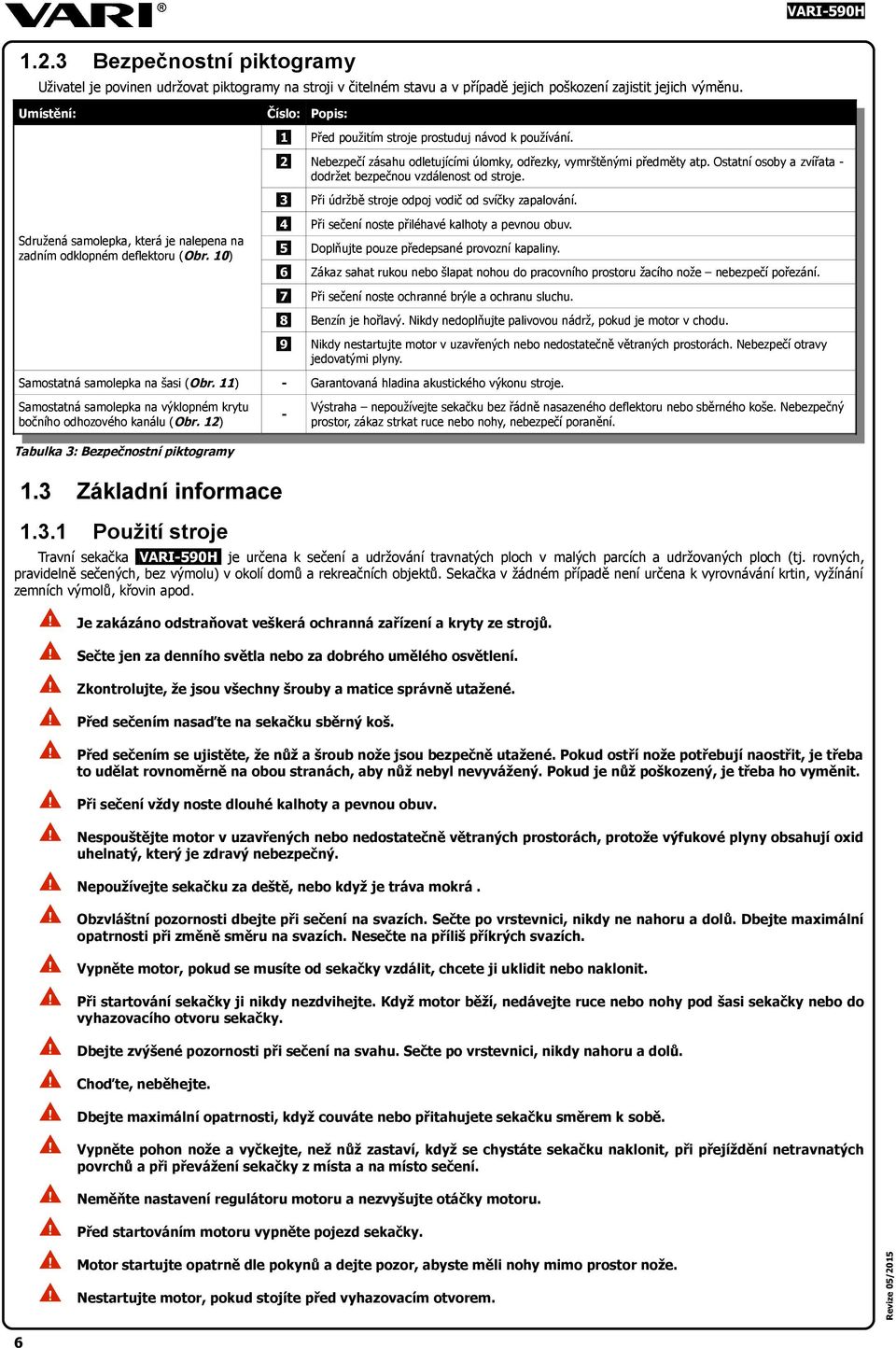

5 1.2.3 Bezpečnostní piktogramy Uživatel je povinen udržovat piktogramy na stroji v čitelném stavu a v případě jejich poškození zajistit jejich výměnu. Umístění: Číslo: Popis: 1 Před použitím stroje prostuduj návod k používání. 2 Nebezpečí zásahu odletujícími úlomky, odřezky, vymrštěnými předměty atp. Ostatní osoby a zvířata dodržet bezpečnou vzdálenost od stroje. 3 Při údržbě stroje odpoj vodič od svíčky zapalování. 4 Při sečení noste přiléhavé kalhoty a pevnou obuv. 5 Doplňujte pouze předepsané provozní kapaliny. 6 Zákaz sahat rukou nebo šlapat nohou do pracovního prostoru žacího nože nebezpečí pořezání. 7 Při sečení noste ochranné brýle a ochranu sluchu. 8 Benzín je hořlavý. Nikdy nedoplňujte palivovou nádrž, pokud je motor v chodu. 9 Nikdy nestartujte motor v uzavřených nebo nedostatečně větraných prostorách. Nebezpečí otravy jedovatými plyny. Samostatná samolepka na šasi (Obr. 11) Garantovaná hladina akustického výkonu stroje. Samostatná samolepka na výklopném krytu bočního odhozového kanálu (Obr. 12) Výstraha nepoužívejte sekačku bez řádně nasazeného deflektoru nebo sběrného koše. Nebezpečný prostor, zákaz strkat ruce nebo nohy, nebezpečí poranění. Sdružená samolepka, která je nalepena na zadním odklopném deflektoru (Obr. 10) Tabulka 3: Bezpečnostní piktogramy Základní informace Použití stroje Travní sekačka je určena k sečení a udržování travnatých ploch v malých parcích a udržovaných ploch (tj. rovných, pravidelně sečených, bez výmolu) v okolí domů a rekreačních objektů. Sekačka v žádném případě není určena k vyrovnávání krtin, vyžínání zemních výmolů, křovin apod. 6 Je zakázáno odstraňovat veškerá ochranná zařízení a kryty ze strojů. Při sečení vždy noste dlouhé kalhoty a pevnou obuv. Nepoužívejte sekačku za deště, nebo když je tráva mokrá. Vypněte motor, pokud se musíte od sekačky vzdálit, chcete ji uklidit nebo naklonit. Dbejte zvýšené pozornosti při sečení na svahu. Sečte po vrstevnici, nikdy nahoru a dolů. Neměňte nastavení regulátoru motoru a nezvyšujte otáčky motoru. Sečte jen za denního světla nebo za dobrého umělého osvětlení. Zkontrolujte, že jsou všechny šrouby a matice správně utažené. Před sečením nasaďte na sekačku sběrný koš. Před sečením se ujistěte, že nůž a šroub nože jsou bezpečně utažené. Pokud ostří nože potřebují naostřit, je třeba to udělat rovnoměrně na obou stranách, aby nůž nebyl nevyvážený. Pokud je nůž poškozený, je třeba ho vyměnit. Nespouštějte motor v uzavřených nebo nedostatečně větraných prostorách, protože výfukové plyny obsahují oxid uhelnatý, který je zdravý nebezpečný. Obzvláštní pozornosti dbejte při sečení na svazích. Sečte po vrstevnici, nikdy ne nahoru a dolů. Dbejte maximální opatrnosti při změně směru na svazích. Nesečte na příliš příkrých svazích. Při startování sekačky ji nikdy nezdvihejte. Když motor běží, nedávejte ruce nebo nohy pod šasi sekačky nebo do vyhazovacího otvoru sekačky. Choďte, neběhejte. Dbejte maximální opatrnosti, když couváte nebo přitahujete sekačku směrem k sobě. Vypněte pohon nože a vyčkejte, než nůž zastaví, když se chystáte sekačku naklonit, při přejíždění netravnatých povrchů a při převážení sekačky z místa a na místo sečení. Motor startujte opatrně dle pokynů a dejte pozor, abyste měli nohy mimo prostor nože. Nestartujte motor, pokud stojíte před vyhazovacím otvorem. Před startováním motoru vypněte pojezd sekačky.

6 Nedávejte ruce nebo nohy do blízkosti nebo pod rotující části. Vždy stůjte mimo vyhazovací otvor. Nikdy sekačku nezvedejte ani nepřenášejte, pokud je motor v chodu. Při vypínání motoru nejdříve nastavte nižší otáčky. Pokud je motor vybaven palivovým kohoutem, po skončení sečení ho zavřete Technické údaje Popis Jednotka Délka (včetně řídítek) mm 1600 Šířka mm 550 Výška (včetně řídítek) mm 1100 kg 35 Hmotnost Maximální šíře záběru stroje mm 508 Výška nastavení nože nad pevnou podložkou mm poloh Objem sběrného koše L (litr) min Bezpečná svahová dostupnost Otáčky žacího nože9 Tabulka 4: Technické informace Informace o motoru Další, zde neuvedené informace o motoru si můžete vyhledat na internetových stránkách výrobce motoru. Popis Jednotka Hodnota Motor HONDA10 GCV160 min ± l (litr) 0,9112 benzín (bezolovnatý)13 okt.č l (litr) 0,55 SAE / API SAE 10W30 nebo SAE 30 / SJ nebo SH Maximální (nastavené) otáčky motoru Maximální náklon motoru (trvale) Maximální náklon motoru (krátkodobě11) Objem palivové nádrže Palivo Olejová náplň motoru Jakost oleje Zapalovací svíčka NKG BPR6ES BRISK LR15YC Tabulka 5: Technické informace o motoru Popis stroje a jeho částí Travní sekačka (Obr. 1) je postavena na ocelovém šasi 7, které tvoří kryt sekacího ústrojí (nože) a ke kterému jsou připojeny všechny důležité části stroje. Veškeré ovládací prvky 1, 2 a 3 jsou umístěny na řídítkách 8. Řídítka jsou k šasi připevněna pomocí šroubového spojení 11 a jsou sklopná pomocí pák aretace řídítek 12. Rukojeť 16 slouží k pevnému uchopení a vedení6stroje při práci. Na spodní straně řídítek je umístěna páka spojky pojezdu 1, kterou se ovládá pojezd stroje vpřed. Na horní straně je páka brzdy 2, kterou se vypíná pohon nože (motor). Obě dvě ovládací páky se po puštění řídítek v krizové situaci vrátí do výchozí polohy a vypnou motor a pojezd nůž se zastaví. Ovládání otáček motoru, se provádí páčkou akcelerátoru 3. Pojezd je zajištěn převodovkou se spojkou, která zajišťuje plynulý přenos síly na kola 17. Sekačka umožňuje sečení se sběrným košem 5, se zadním výhozem, s bočním výhozem pomocí krytu bočního vyhazovacího otvoru 15 a mulčování pomocí mulčovacího klínu 14. Výšku sečení lze centrálně nastavit pomocí páky nastavení výšky sečení Návod k používání Sestavení stroje Vybalení stroje a instruktáž požadujte u svého prodejce jako součást předprodejního servisu! 1.4 Skutečné otáčky disku bez zatížení se započítanými ztrátami v řemenovém převodu. Více informací o motoru včetně čísel náhradních dílů naleznete na Krátkodobě do jedné minuty. Měřeno dle nové normy Society of Automotive Engineers (SAE) J1349 Vzhledem ke stále se zvyšujícímu podílu BIOsložkek v palivu používejte stabilizátor paliva. 7

7 Postup sestavení stroje Použijte k sestavení následující postup: (Doporučujeme sestavovat stroj za asistence druhé osoby.) Pokyny vpravo a vlevo jsou popisovány při pohledu z místa obsluhy. 1. Z krabice vyndejte všechny díly sekačky. 2. Podle Obr. 2 krok > 1 přišroubujte spodní část 8 řídítek k šasi sekačky 7. Zvedněte obě aretační páčky 12, překlopte horní část řídítek krok > 2 a zaklapněte obě aretační páčky, čímž upevníte řídítka v pracovní poloze (nastavte napětí otáčením pojistné matice). Vytáhněte startovací šňůru a provlékněte ji do držáku 4 na pravé straně řídítek krok > Kovový rám sběrného koše 5 vsuňte do sběrného koše Obr. 2 krok > 4, nadzvedněte kryt zadního vyhazovacího otvoru 10 krok > 5 a nasaďte sběrný koš na sekačku krok > Uvedení do provozu Stroj může být dodáván bez provozních náplní motoru (v závislosti na různých národních předpisech)! Přečtěte si nejprve důkladně návod14 k používání motoru! Předejdete tak k jeho případnému poškození. Startování motoru 1. Překontrolujte stav oleje v motoru, případně naplňte motor předepsaným druhem a množstvím oleje. Naplňte nádrž předepsaným množstvím a typem benzínu. 2. Při startování studeného motoru nastavte páčku akcelerátoru 4 do polohy ŽELVA, při startování teplého motoru nastavte páčku plynu do polohy ZAJÍC Obr. 3 krok > Postavte se za stroj, uchopte páku brzdy 2 a přitáhněte ji k madlu řídítek 16 Obr. 3 krok > Tahem za šňůru ručního startéru nastartujte motor15. Studený motor nechte běžet cca 30 sekund v poloze ŽELVA, po zahřátí motoru přesuňte páčku akcelerátoru do polohy ZAJÍC. 5. Puštění páky brzdy 2 zastaví motor i nůž. Nůž se roztočí ihned po startu motoru. Při práci držte páku brzdy v pracovní poloze. Ihned po uvolnění páky brzdy se motor zastaví. Nevzdalujte se od stroje! Rozjezd (pojezd) stroje Pro zapnutí pojezdu slouží páka 1 na Obr. 1. Páku zmáčkněte až k madlu 16 řídítek a stroj se ihned rozjede vpřed. Současně se zmáčknutím páky a s rozjezdem stroje přizpůsobte rychlost chůze rychlosti stroje. Při práci pevně držte páky oběma rukama Vždy páku spojky domáčkněte až k madlu řídítek. Při nedomáčknuté páce dochází k poškozování spojky. Pákou spojky pojezdu nelze regulovat rychlost pojezdu! Nikdy necouvejte se zmáčknutou pákou spojky pojezdu! Zastavení stroje a motoru Pokud chcete zastavit pojezd stroje, pusťte páku spojky pojezdu 1 i. Pojezd stroje se zastaví, ale nůž se točí. Pusťte páku brzdy 2, motor a nůž se zastaví. Než budete provádět jakoukoliv činnost v blízkém okolí stroje, vypínejte vždy motor a vyčkejte, až se nůž zastaví! Před opuštěním stroje vždy motor vypněte! Nastavení výšky sečení Páku nastavení výšky sečení 6 na Obr. 1 odtáhněte od šasi sekačky a poté nastavte výšku sečení posunutím páky dopředu nebo dozadu Obr Práce se strojem Záběr stroje Vždy je nutné přizpůsobit šíři záběru sečení hustotě porostu! Maximální záběr (viz Tabulka 4) daný délkou nože nedoporučujeme využívat. Obsluha nedokáže stroj vést v terénu dostatečně rovně a přesně, aby došlo k posečení porostu v celé šíři záběru. Doporučujeme stroj vést při sečení částečně (přední kolo) v posečeném porostu Způsob sečení porostů Porost musí být před použitím stroje zbaven pevných těles (jako jsou kameny, dráty, volné stavební zbytky atp.), které by mohly být vymrštěny, nebo by mohly poškodit stroj. Nejdouli odstranit, vyhněte se těmto místům. Dbejte zvýšené opatrnosti při nadzvedávání stroje a při couvání se strojem! Motor musí být vždy při čištění pracovního prostoru vypnutý! Originál manuál a český překlad je součástí stroje. Pokyny na startování motoru jsou podrobně popsány v návodu k používání motoru

8 Stroj naklápějte vždy pouze dozadu na řídítka. Dbejte vždy zvýšené opatrnosti, když se pohybujete v oblasti pod nadzvednutým strojem! Zajistěte ho proti samovolnému pohybu! Dbejte zvýšené opatrnosti při čištění pracovního prostoru. Nůž je ostrý. Při čištění chraňte ruce pracovními rukavicemi nebo použijte vhodný předmět, např. kus větve. Vždy vyčkejte, až se nůž zastaví, než budete pokračovat v jakékoliv činnosti na stroji nebo v jeho okolí. Tuto sekačku je možné upravit podle potřeby použití, tzv. Funkce 4 v 1. Ze sekačky se sběrem do koše na sekačku se zadním výhozem nebo na mulčovací sekačku nebo sekačku s bočním výhozem Při sečení na svazích jezděte nejlépe po vrstevnici. Dodržujte bezpečnou svahovou dostupnost (Tabulka 4)! Funkce 1 sečení se sběrným košem Na sekačku nasaďte sestavený sběrný koš Obr. 2 krok > 5 a > 6. Při vyprazdňování a čištění koše se ujistěte, že je čistý a jeho síťovina ventiluje. Při čištění zadního vyhazovacího tunelu musí být motor vždy vypnutý! Nestrkejte ruce do tunelu dokud se nůž nezastaví! Před sejmutím koše ze sekačky vypněte motor. Upravujte nastavení sekačky, jen když motor i nůž stojí. Pokud byla sekačka před sečením se sběrným košem používána k mulčování nebo s bočním výhozem, vyjměte mulčovací klín a kryt bočního výhozu. Nadzvedněte zadní kryt a vyjměte mulčovací klín tak, že ho uvolníte ze šasi a vytáhnete Obr. 5 krok > 3. Nadzvedněte klapku bočního vyhazovacího otvoru a vyjměte kryt. Klapka automaticky uzavře vyhazovací otvor na šasi pomocí síly pružin. Klapku i otvor pravidelně čistěte od trávy a zachycených nečistot Funkce 2 sečení se zadním výhozem Sečení provádějte bez nasazeného sběrného koše, kryt zadního vyhazovacího otvoru 10 na Obr. 1 usměrňuje sečenou trávu do řádku za sekačku. Při čištění zadního vyhazovacího tunelu musí být motor vždy vypnutý! Nestrkejte ruce do tunelu dokud se nůž nezastaví! Nezvedejte kryt zadního vyhazovacího otvoru při sečení nebezpečí poranění obsluhy! Upravujte nastavení sekačky, jen když motor i nůž stojí Pokud byla sekačka před sečením se sběrným košem používána k mulčování nebo s bočním výhozem, vyjměte mulčovací klín a kryt bočního výhozu. Nadzvedněte zadní kryt a vyjměte mulčovací klín tak, že ho uvolníte ze šasi a vytáhnete Obr. 5 krok > 3. Nadzvedněte klapku bočního vyhazovacího otvoru a vyjměte kryt. Klapka automaticky uzavře vyhazovací otvor na šasi pomocí síly pružin. Klapku i otvor pravidelně čistěte od trávy a zachycených nečistot. Funkce 3 mulčování Při mulčování se tráva nejdříve usekne, poté se naseká na kousky a vrátí se na povrch trávníku jako přírodní hnojivo. Mulčování se provádí bez sběrného koše pomocí mulčovacího klínu. Zvedněte kryt zadního vyhazovacího otvoru a vsuňte mulčovací klín do vyhazovacího tunelu Obr. 5 krok > 1. Připevněte ho k šasi výstupek na spodní straně držadla mulčovacího klínu musí zapadnout do otvoru v šasi krok > 2 a přiklopte kryt. Po ukončení mulčování vyjměte mulčovací klín. Nadzvedněte zadní kryt a vyjměte mulčovací klín tak, že ho uvolníte ze šasi a vytáhnete krok > 3. Tipy pro mulčování: Používejte ostrý nůž Pravidelné sečení Nesekejte mokrou trávu Nastavte maximální otáčky motoru Sečte jen v rychlosti chůze Pravidelně čistěte mulčovací klín, vnitřek šasi a nůž Upravujte nastavení sekačky, jen když motor i nůž stojí. 9

9 Funkce 4 sečení s bočním výhozem Při sečení s bočním výhozem je sečená tráva vyhazována bočním vyhazovacím otvorem. Takto posečená tráva není rozsekána na drobné kousky jako při mulčování a je rovnoměrně poházena po posečené ploše. Zvedněte kryt zadního vyhazovacího otvoru a vsuňte mulčovací klín do vyhazovacího tunelu Obr. 5 krok > 1. Připevněte ho k šasi výstupek na spodní straně držadla mulčovacího klínu musí zapadnout do otvoru v šasi krok > 2 a přiklopte kryt. Nadzvedněte klapku bočního vyhazovacího otvoru Obr. 6 krok > 1, připevněte kryt bočního vyhazovacího otvoru na kolíček klapky krok > 2 a Sklopte klapku klapka leží na krytu vyhazovacího otvoru krok > 3. Upravujte nastavení sekačky, jen když motor i nůž stojí. 1.5 Při sečení s bočním výhozem postupujte porostem tak, abyste měli neposečený porost vždy na levé straně stroje. Údržba, ošetřování, skladování Před jakýmikoliv opravami nebo údržbářskými pracemi vypněte motor a odpojte kabel zapalovací svíčky. Nesahejte na točící se nůž. Palivo doplňujte v dobře větraných prostorách a při vypnutém motoru. Ujistěte se, že všechny matice a šrouby jsou pevně utažené, aby práce se sekačkou byla bezpečná. Před uskladněním sekačky nechte vychladnout motor. Často kontrolujte, zda sběrný koš není opotřebovaný nebo poškozený. Sekačku s benzinem v nádrži nikdy neskladujte v uzavřeném místě, kde by se benzinové výpary mohly dostat k plamenu nebo zdroji silného žáru. Abyste snížili riziko požáru, sekačku vyčistěte, zejména motor, tlumič výfuku a palivovou nádrž. Odstraňte zbytky trávy či listí a nadbytečná maziva. Z bezpečnostních důvodů vyměňte opotřebované nebo poškozené díly. Pokud budete vypouštět palivovou nádrž, provádějte to mimo uzavřený prostor. K zajištění dlouhodobé spokojenosti s naším výrobkem je nutné věnovat mu náležitou péči při údržbě a ošetřování. Pravidelnou údržbou tohoto stroje zamezíte jeho rychlému opotřebení a zajistíte správnou funkci všech jeho částí. Dodržujte všechny pokyny, které se týkají intervalů údržby a seřizování stroje. Doporučujeme Vám vést si záznam o počtu pracovních hodin stroje a o podmínkách, při kterých pracoval (pro potřebu servisů). Posezónní údržbu doporučujeme svěřit některému z našich autorizovaných servisů, stejně tak i běžnou údržbu, pokud si nejste jisti svými technickými schopnostmi. Pečlivě si přečtěte návod k provozování a údržbě motoru. Pravidelně kontrolujte hladinu oleje a v případě potřeby ho doplňte nebo vyměňte. Sekačku často kontrolujte a ujistěte se, že všechny zbytky trávy jsou zpod šasi sekačky odstraněny. Pravidelně mažte nápravy a ložiska. Často kontrolujte nůž, abyste zajistili správnou kvalitu sečení. Nůž musí být vždy ostrý a správně vyvážený. Pravidelně kontrolujte utažení všech šroubů a matic. Vypadlé nebo špatně utažené šrouby a matice mohou způsobit vážné poškození motoru nebo rámu sekačky. Pokud nůž narazí na cizí předmět, zastavte sekačku a předejte ji do autorizovaného servisu Před každým použitím stroje zkontrolujte dotažení šroubu, upevňujícího nůž. Nůž Nůž je vyroben z lisované oceli. Aby bylo dosaženo kvalitního posečení porostu, musíte nůž pravidelně brousit, asi každých 25 hodin práce. Ujistěte se, že je nůž vždy správně vyvážený. Špatně vyvážený nůž může způsobit škodlivé vibrace Obr. 8. Používejte pouze nůž dodávaný výrobcem. Abyste mohli sundat nůž, odšroubujte šroub nože. Zkontrolujte unašeč a vyměňte všechny díly, pokud jsou opotřebované nebo poškozené Obr. 7.. Při nasazování nože zpět se ujistěte, že ostří jsou ve směru otáčení hřídele motoru dynamometrickým klíčem silou 37 N.m Obr. 9. Šroub nože musí být utažen Výměna oleje v motoru 10 Pokud nejste dostatečně manuálně zručný, svěřte tuto činnost odbornému servisu. Řiďte se pokyny uvedenými v návodu k používání motoru. Interval výměny zkraťte na polovinu, pokud budete se strojem pracovat v prašném prostředí. Při vylévání oleje z motoru nakloňte stroj na tu stranu, kde je nalévací hrdlo s měrkou oleje, nebo demontujte celý motor.

10 1.5.3 Servisní intervaly Činnost Před sečením V sezóně Před skladováním Kontrola stavu oleje v motoru ano dle návodu pro motor ano Vyčištění vzduchového filtru motoru kontrola každých 10 hod ano Mytí 2x ano Odstraňování nečistot a zbytků sečeného porostu po každém sečení ano Ostření nože dle potřeby ano Kontrola nože a uložení nože ano při poškození okamžitá výměna ano Kontrola dotažení nože ano ano Kontrola dotažení šroubových spojů ano každých 5 hodin ano Kontrola klínových řemenů každých 20 hodin ano Tabulka 6: Servisní intervaly Problémy a jejich řešení Příčina Řešení Motor nestartuje Páčka plynu není ve správné pozici odpovídající panujícím podmínkám. Nastavte páčku plynu do správné pozice. Palivová nádrž je prázdná. Doplňte palivo do nádrže. VIZ NÁVOD K POUŽÍVÁNÍ MOTORU. Vzduchový filtr je špinavý. Vyčistěte filtr. VIZ NÁVOD K POUŽÍVÁNÍ MOTORU Uvolněná zapalovací svíčka. Utáhněte svíčku na 2530 N.m. Kabel zapalovací svíčky je volný nebo odpojený. Nasaďte kabel na svíčku. Nesprávné nastavení vzdálenosti elektrod zapalovací svíčky. Nastavte 0,7 0,8 mm. Zapalovací svíčka je vadná. Nainstalujte novou zapalovací svíčku. VIZ NÁVOD K POUŽÍVÁNÍ MOTORU. Karburátor je přesycený benzinem. Vyjměte vzduchový filtr a plynule táhněte za startovací šňůru, dokud se karburátor sám nevyčistí. Poté nainstalujte vzduchový filtr zpět. Zapalování je vadné. Obraťte se na autorizovaný servis. Jiná závada Obraťte se na autorizovaný servis. Do nádrže se dostaly nečistoty nebo voda nebo je v ní vyčpělý benzin. Vypusťte palivo a vyčistěte nádrž. Naplňte nádrž čistým, čerstvým benzinem. Ventilační otvor ve víčku palivové nádrže je ucpaný. Víčko vyčistěte nebo vyměňte. Vzduchový filtr je špinavý Vyčistěte filtr. VIZ NÁVOD K POUŽÍVÁNÍ MOTORU. Jiná závada Obraťte se na autorizovaný servis. Zapalovací svíčka je vadná. Nainstalujte novou zapalovací svíčku. VIZ NÁVOD K POUŽÍVÁNÍ MOTORU. Nesprávné nastavení vzdálenosti elektrod zapalovací svíčky. Nastavte 0,7 0,8 mm. Vzduchový filtr je špinavý Vyčistěte filtr. VIZ NÁVOD K POUŽÍVÁNÍ MOTORU. Jiná závada Obraťte se na autorizovaný servis Vzduchový filtr je špinavý Vyčistěte filtr. VIZ NÁVOD K POUŽÍVÁNÍ MOTORU. Ventilační otvory v krytu motoru jsou blokované. Odstraňte nečistoty z otvorů. Chladicí žebra a průchody vzduchu pod krytem motoru jsou blokované. Odstraňte nečistoty z žeber a průchodů. Jiná závada Obraťte se na autorizovaný servis. Vzdálenost elektrod zapalovací svíčky je příliš malá. Nastavte 0,7 0,8 mm. Jiná závada Obraťte se na autorizovaný servis. Proud ochlazujícího vzduchu je omezený. Odstraňte všechny nečistoty z otvorů krytu, krytu ventilátoru a průchodů vzduchu. Zapalovací svíčka je vadná. Nainstalujte novou zapalovací svíčku. VIZ NÁVOD K POUŽÍVÁNÍ MOTORU. Sekací ústrojí je uvolněné. Utáhněte nůž. Sekací ústrojí není vyvážené. Vyvažte nůž. Motor obtížně startuje nebo ztrácí výkon Motor běží kolísavě Motor běží špatně na volnoběh Motor při vysokých otáčkách přeskakuje Motor se přehřívá Sekačka neobvykle vibruje Jiná závada Problém Navštivte servis. Tabulka 7: Problémy a jejich řešení 11
