1 User s manual NVIP-TDN3401H/IR/MPX2.0

2 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0. IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC. Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well as 75VDC and 1500VDC. WEEE Directive 2002/96/EC Information on Disposal for Users of Waste Electrical and Electronic Equipment This appliance is marked according to the European 1000VAC Directive on Waste Electrical and Electronic Equipment (2002/96/EC) and further amendments. By ensuring this product is disposed of correctly, you will help to prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The symbol on the product, or the documents accompanying the product, indicates that this appliance may not be treated as household waste. It shall be handed over to the applicable collection point for used up electrical and electronic equipment for recycling purpose. For more information about recycling of this product, please contact your local authorities, your household waste disposal service or the shop where you purchased the product. RoHS Directive 2002/95/EC Out of concern for human health protection and friendly environment, we assure that our products falling under RoHS Directive regulations, regarding the restriction of the use of hazardous substances in electrical and electronic equipment, have been designed and manufactured in compliance with the above mentioned regulations. Simultaneously, we claim that our products have been tested and do not contain hazardous substances whose exceeding limits could have negative impact on human health or natural environment Information The device, as a part of professional CCTV system used for surveillance and control, is not designed for self installation in households by individuals without technical knowledge. Excluding of responsibility in case of damaging data on a disk or other devices: The manufacturer does not bear any responsibility in case of damaging or losing data on a disk or other devices during device operation. WARNING! PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT DESCRIBED FOR THE GIVEN PRODUCT IN USER S MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE PRODUCT, OR IF IT DOES NOT ARISE FROM THE USUAL APPLICATION OF THE PRODUCT, MANUFACTURER MUST BE CONTACTED UNDER THE RIGOR OF EXCLUDING THE MANUFACTURER S RESPONSIBILITY FOR THE RESULTS OF SUCH AN ACTION. All rights reserved AAT Holding sp. z o.o. 2

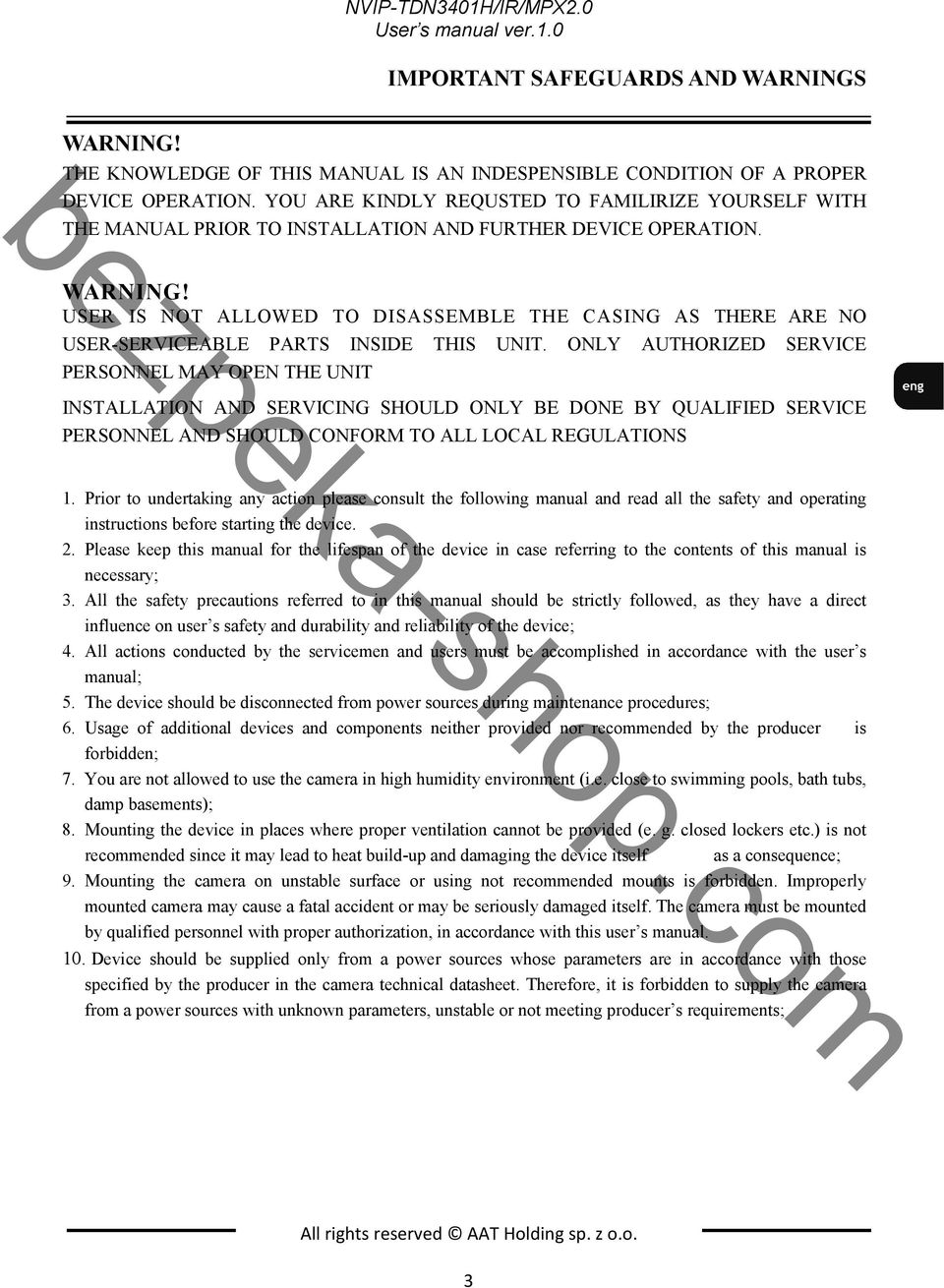

3 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. WARNING! USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER-SERVICEABLE PARTS INSIDE THIS UNIT. ONLY AUTHORIZED SERVICE PERSONNEL MAY OPEN THE UNIT INSTALLATION AND SERVICING SHOULD ONLY BE DONE BY QUALIFIED SERVICE PERSONNEL AND SHOULD CONFORM TO ALL LOCAL REGULATIONS 1. Prior to undertaking any action please consult the following manual and read all the safety and operating instructions before starting the device. 2. Please keep this manual for the lifespan of the device in case referring to the contents of this manual is necessary; 3. All the safety precautions referred to in this manual should be strictly followed, as they have a direct influence on user s safety and durability and reliability of the device; 4. All actions conducted by the servicemen and users must be accomplished in accordance with the user s manual; 5. The device should be disconnected from power sources during maintenance procedures; 6. Usage of additional devices and components neither provided nor recommended by the producer is forbidden; 7. You are not allowed to use the camera in high humidity environment (i.e. close to swimming pools, bath tubs, damp basements); 8. Mounting the device in places where proper ventilation cannot be provided (e. g. closed lockers etc.) is not recommended since it may lead to heat build-up and damaging the device itself as a consequence; 9. Mounting the camera on unstable surface or using not recommended mounts is forbidden. Improperly mounted camera may cause a fatal accident or may be seriously damaged itself. The camera must be mounted by qualified personnel with proper authorization, in accordance with this user s manual. 10. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from a power sources with unknown parameters, unstable or not meeting producer s requirements; All rights reserved AAT Holding sp. z o.o. 3

4 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0. TABLE OF CONTENTS TABLE OF CONTENTS FOREWORD INFORMATION General Characteristics NVIP-TDN3401H/IR/MPX2.0 tech specification Camera dimensions Package contents START-UP AND INITIAL IP CAMERA CONFIGURATION Description of crucial connectors and control tools NVIP-TDN3401H/IR/MPX2.0 mounting Starting the IP camera Initial configuration via the Web browser NETWORK CONNECTION UTILIZING WEB BROSWER Recommended PC specification for web browser Connection with IP camera via the Internet Explorer Connection with IP camera via the Mozilla Firefox WWW INTERFACE - WORKING WITH IP CAMERA Displaying live pictures Camera configuration System settings a. System information b. User management c. System update Network a. IP Settings b. DDNS A/V settings a. Picture settings b. Video settings c. Sound settings All rights reserved AAT Holding sp. z o.o. 4

5 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0 TABLE OF CONTENTS Event settings a. Events b. Schedule c. I/O Settings d. Mail & FTP e. Log list ELECTRIC CONNECTORS AND ACCESORIES Description of camera connectors Connecting alarm inputs/outputs RESTORING FACTORY DEFAULTS Restoring software factory defaults Restoring hardware factory defaults in IP cameras All rights reserved AAT Holding sp. z o.o. 5

6 FOREWORD INFORMATION NVIP-TDN3401H/IR/MPX2.0 User s manual ver FOREWORD INFORMATION 1.1. General Characteristics Pick-up element resolution: 2.0 Mpix Mechanical IR cut filter, IR operation capability Min. Illumination 0.5 lx/f=1.5, 0 lx (IR on) Aspheric lens f=3.6~16 mm, Built-in IR LED - 35 LEDs Alarm input and output Bidirectional audio transmission H.264, MPEG-4, MJPEG video compression 1600x1200 maximum video processing resolution RTP/RTSP protocol for audio/video transmission support Triple streaming operation: features adjustable compression, resolution, speed and quality for two streams. Mobile/PDA support via additional 3GPP stream Hardware motion detection 3 independent privacy zones Pre - and post-alarms - recording in AVI format Wide array of event notification methods: FTP server, , alarm output activation, storage of video file (avi) or image file (jpeg) on the Samba server. Schedule HTTP, TCP/IP, UDP, FTP, DHCP, DDNS, NTP, 3GPP, RTSP, UPnP support Software supported: NMS (NOVUS MANAGEMENT SYSTEM - video recording, live view, playback and remote IP configuration) PoE (Power over Ethernet) support 12 VDC (230 VAC / 12 VDC power supply included) power supplied All rights reserved AAT Holding sp. z o.o. 6

7 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0 FOREWORD INFORMATION 1.2. NVIP-TDN3401H/IR/MPX2.0 specification Model Pick-up Element Imager Resolution Min. Illumination * Processing speed available for selected camera configuration (details provided further in the manual) All rights reserved AAT Holding sp. z o.o. 7 NVIP-TDN3401H/IR/MPX2.0 1/3 CMOS imager 2.0 megapixels 0.5 lx F=1.5 0 lx (IR on) Electronic Shutter Auto (AES) Digital Slow Shutter (DSS) 0.03 ~ 0.2 s Privacy zones 3 Back Light Compensation (BLC) On/Off Day/night switching automatic, manual, timer, external Image Settings brightness, contrast, sharpness Lens Mount auto iris D-type lens, f=3.6 ~ 16 mm Angle of View (H) 54 ~ 19 Video Output BNC, 1.0 V p-p, 75 Ohm IR LED LED - 35 pcs. IR Effective Range Up to 20 m Audio Input 1 x Jack (3,5mm) Audio Output 1 x Jack (3,5mm) Video Compression H.264 / MPEG-4(tryb 3GPP) / M-JPEG Audio Compression µ-law Resolution Alarm Input Alarm Output System reaction to alarm event Pre- & Post-alarm Functions Frame Rate 1600x1200 (UXGA), 1280x1024 (SXGA), 1280x960, 1280x720 (HD720), 800x592 (SVGA), 640x480 (VGA), 320x240 (QVGA), 176x144 (QCIF) 1, voltage 1 relay output (NO/NC) - max. 1 A, 24 VDC or 0.5 A, 125 VAC with attachment, saving file on FTP, saving file on Samba server, alarm output activation Max. 5 s pre-alarm and max. 10 s post-alarm recording with adjustment possibility Up to 15 fps for 1600 x 1200*, Up to 22 fps for 1280 x 1024*, Up to 25 fps for 1280x960*, Up to 30 fps 1280x720 and lower resolutions Motion detection Hardware Video Saving Files AVI, JPEG sequence, JPEG Event History Log Up to 250 events for each group (Alarm, Motion detection, System logs) User Authorization Password protected camera access and configuration Simultaneous connection Max. 10 External Ports 1 x Ethernet - RJ-45 interface, 10/100 Mbit/s Time Synchronization Automatic time synchronization with NTP server Network Protocols Support HTTP, TCP/IP, UDP, FTP, DHCP, DDNS, NTP, 3GPP, RTSP, UPnP Software NMS User Authorization Password protected camera access and its configuration Degree of protection IP 66 PoE Yes Power supply 12 VDC (230 VAC/12 VDC PSU in-set included) Power consumption 6 W (IR OFF) / 8.5W (IR ON) Operation temperature -10 C ~ 45 C Dimensions (mm) 180 (L) x 83 ( Ø ) Weight 1220 g

8 FOREWORD INFORMATION NVIP-TDN3401H/IR/MPX2.0 User s manual ver Camera dimensions 1.4. Package contents After you open the package make sure that the following elements are inside: IP camera 230 VAC / 12 VDC power supply Accessories bag Short version of user s manual CD containing manual and software If any of this elements has been damaged during transport, pack all the elements back into the original box and contact your supplier for further assistance. CAUTION! If the device was brought from a location with lower temperature, please wait until it reaches the temperature of location it is currently in. Turning the device on immediately after bringing it from a location with lower ambient temperature is forbidden, as the condensing water vapour may cause short-circuits and damage the device as a result. Before starting the device familiarize yourself with the description and the role of particular inputs, outputs and adjusting elements that the device is equipped with. All rights reserved AAT Holding sp. z o.o. 8

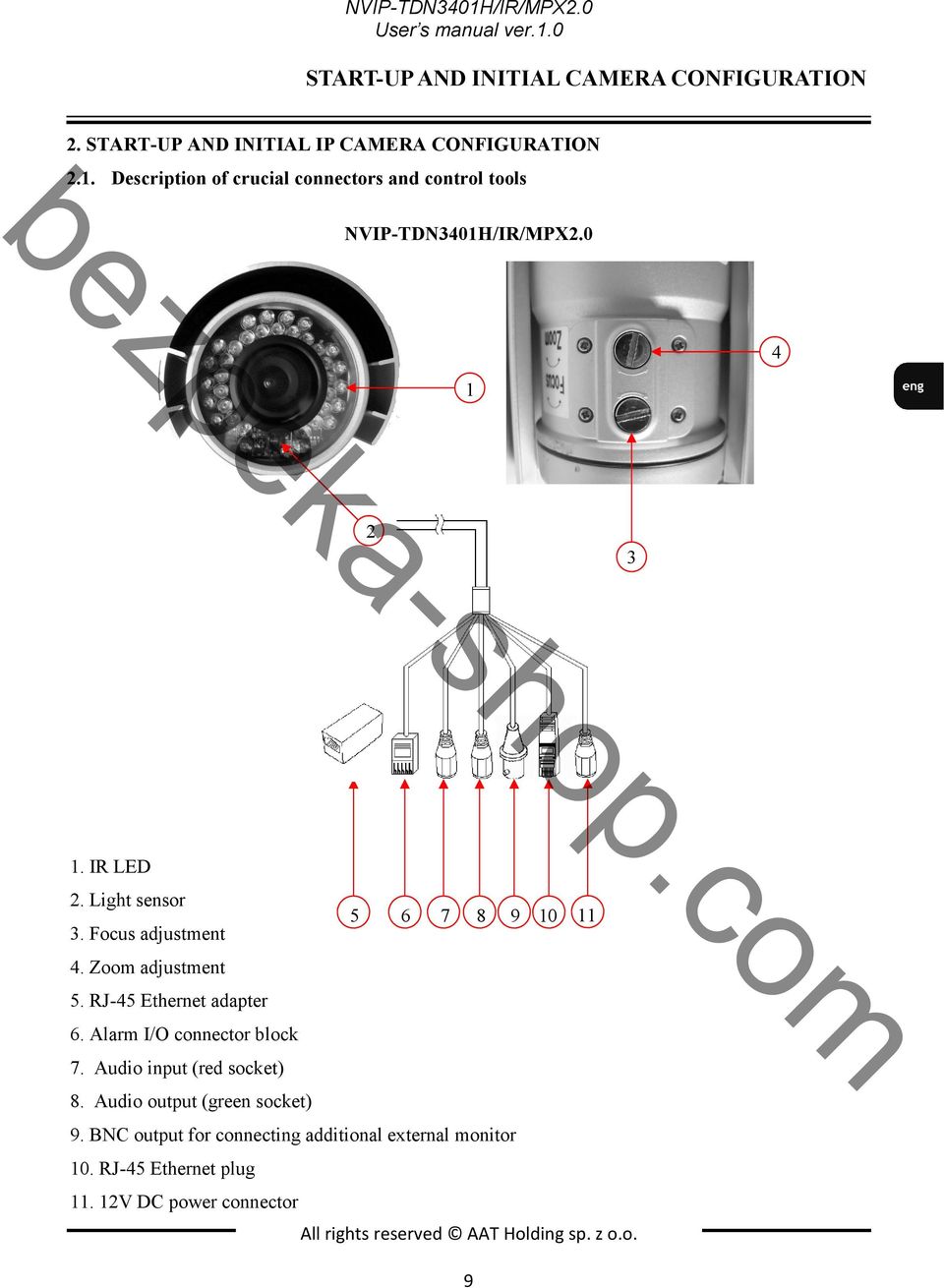

9 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.1. Description of crucial connectors and control tools zp be NVIP-TDN3401H/IR/MPX ek 2 sh a Light sensor Focus adjustment 4. Zoom adjustment 5. RJ-45 Ethernet adapter o.c op 1. IR LED 11 m 6. Alarm I/O connector block 7. Audio input (red socket) 8. Audio output (green socket) 9. BNC output for connecting additional external monitor 10. RJ-45 Ethernet plug V DC power connector All rights reserved AAT Holding sp. z o.o. 9

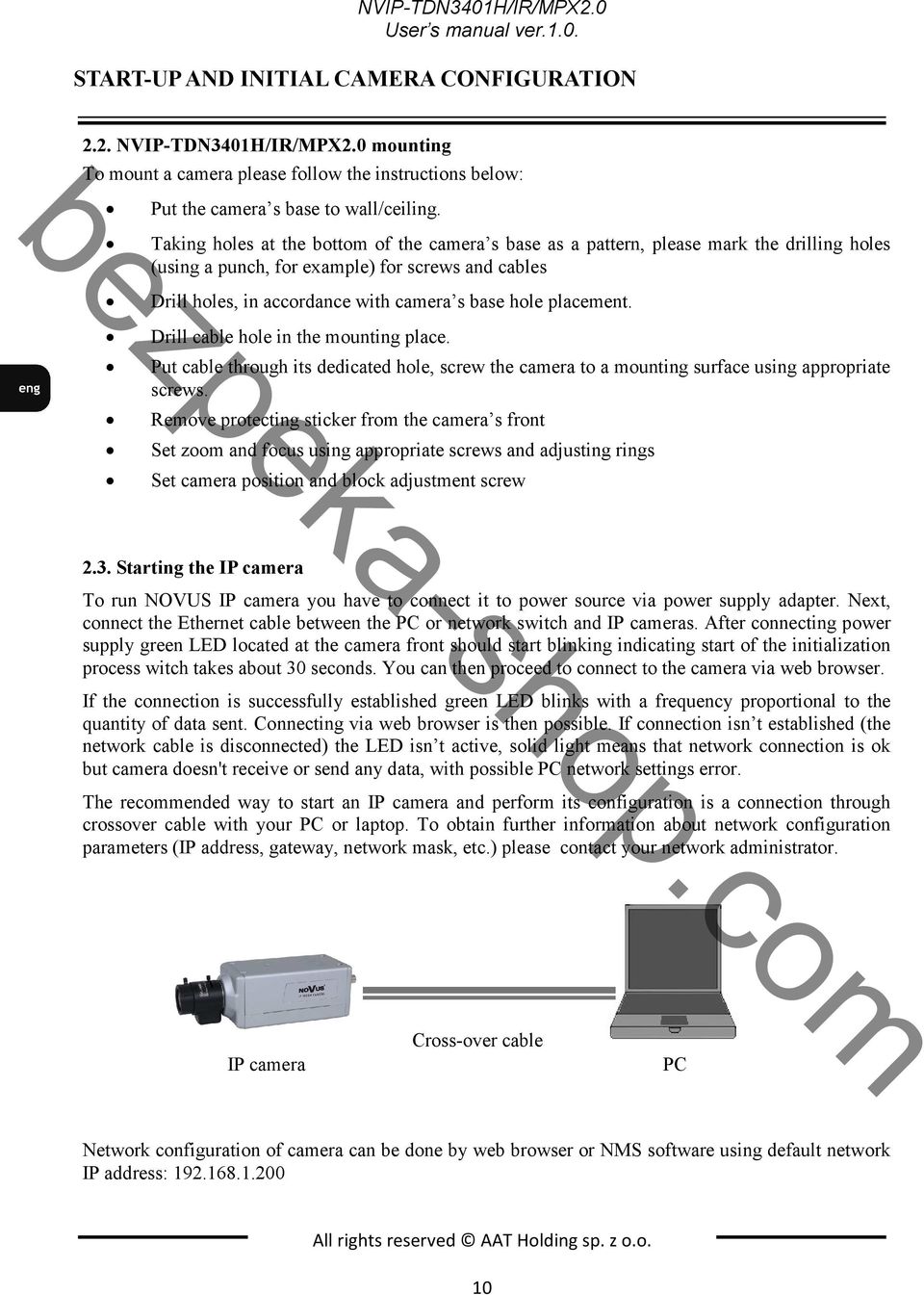

10 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0. START-UP AND INITIAL CAMERA CONFIGURATION 2.2. NVIP-TDN3401H/IR/MPX2.0 mounting To mount a camera please follow the instructions below: Put the camera s base to wall/ceiling. Taking holes at the bottom of the camera s base as a pattern, please mark the drilling holes (using a punch, for example) for screws and cables Drill holes, in accordance with camera s base hole placement. Drill cable hole in the mounting place. Put cable through its dedicated hole, screw the camera to a mounting surface using appropriate screws. Remove protecting sticker from the camera s front Set zoom and focus using appropriate screws and adjusting rings Set camera position and block adjustment screw 2.3. Starting the IP camera To run NOVUS IP camera you have to connect it to power source via power supply adapter. Next, connect the Ethernet cable between the PC or network switch and IP cameras. After connecting power supply green LED located at the camera front should start blinking indicating start of the initialization process witch takes about 30 seconds. You can then proceed to connect to the camera via web browser. If the connection is successfully established green LED blinks with a frequency proportional to the quantity of data sent. Connecting via web browser is then possible. If connection isn t established (the network cable is disconnected) the LED isn t active, solid light means that network connection is ok but camera doesn't receive or send any data, with possible PC network settings error. The recommended way to start an IP camera and perform its configuration is a connection through crossover cable with your PC or laptop. To obtain further information about network configuration parameters (IP address, gateway, network mask, etc.) please contact your network administrator. IP camera Cross-over cable PC Network configuration of camera can be done by web browser or NMS software using default network IP address: All rights reserved AAT Holding sp. z o.o. 10

11 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.5. Initial configuration via the web browser The default network settings for NVIP-T IP camera series are : 1. IP address= Network mask Gateway User name - root 5. Password - pass Knowing the camera s IP address you need to appropriately set PC IP address, so the two devices can operate in one network subnet ( e.g. for IP , appropriate address for the camera ranges from to , for example ). It is not allowed to set the same addresses for camera and PC computer You can set network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software. When you use DHCP server check IP address lease and its connection with camera MAC address to avoid changing or losing IP address during device operation or network/dhcp server breakdown. You have to remember to use a new camera IP address after changing network parameters. After network setting configuration has been done, the camera can be connected to a target network. All rights reserved AAT Holding sp. z o.o. 11

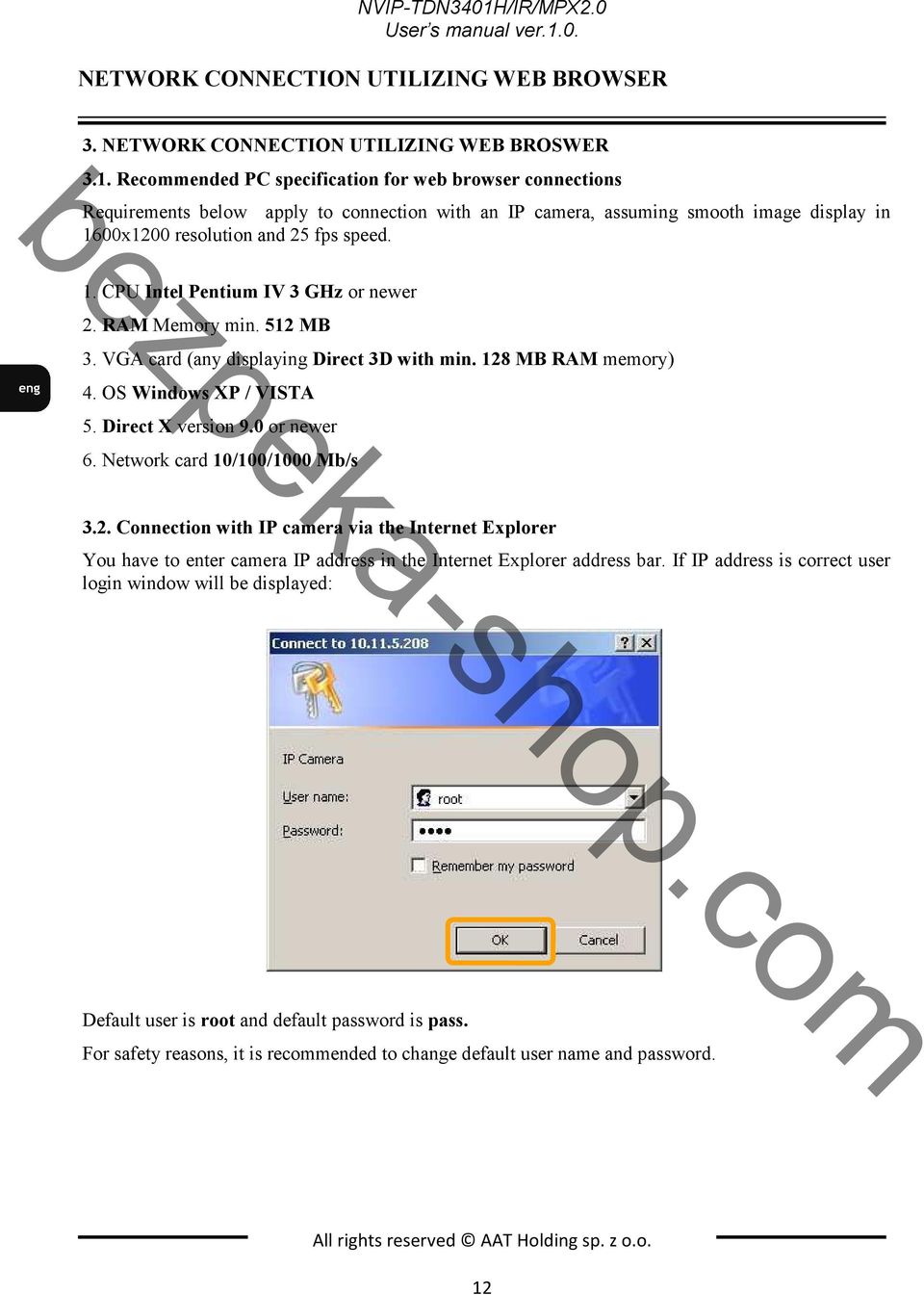

12 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0. NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1600x1200 resolution and 25 fps speed. 1. CPU Intel Pentium IV 3 GHz or newer 2. RAM Memory min. 512 MB 3. VGA card (any displaying Direct 3D with min. 128 MB RAM memory) 4. OS Windows XP / VISTA 5. Direct X version 9.0 or newer 6. Network card 10/100/1000 Mb/s 3.2. Connection with IP camera via the Internet Explorer You have to enter camera IP address in the Internet Explorer address bar. If IP address is correct user login window will be displayed: Default user is root and default password is pass. For safety reasons, it is recommended to change default user name and password. All rights reserved AAT Holding sp. z o.o. 12

13 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER When you log on to the camera, web browser will download the applet for displaying images from the camera. Depending on the current Internet Explorer security settings it may be necessary to accept an ActiveX control. To do this, click the right mouse button on the message, select "Install Active X control" and then click Install. If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: Under Download unsigned ActiveX controls - select either Enable or Prompt Under Initialize and script ActiveX controls not marked as safe - select Enable or Prompt You can also add the camera s IP address to trusted zone and set lowest security level for it. In addition, when working in Windows Vista the ActiveX applet may be blocked by Windows Defender. In such case you should allow to run this applet, or simply disable the Windows Defender. All rights reserved AAT Holding sp. z o.o. 13

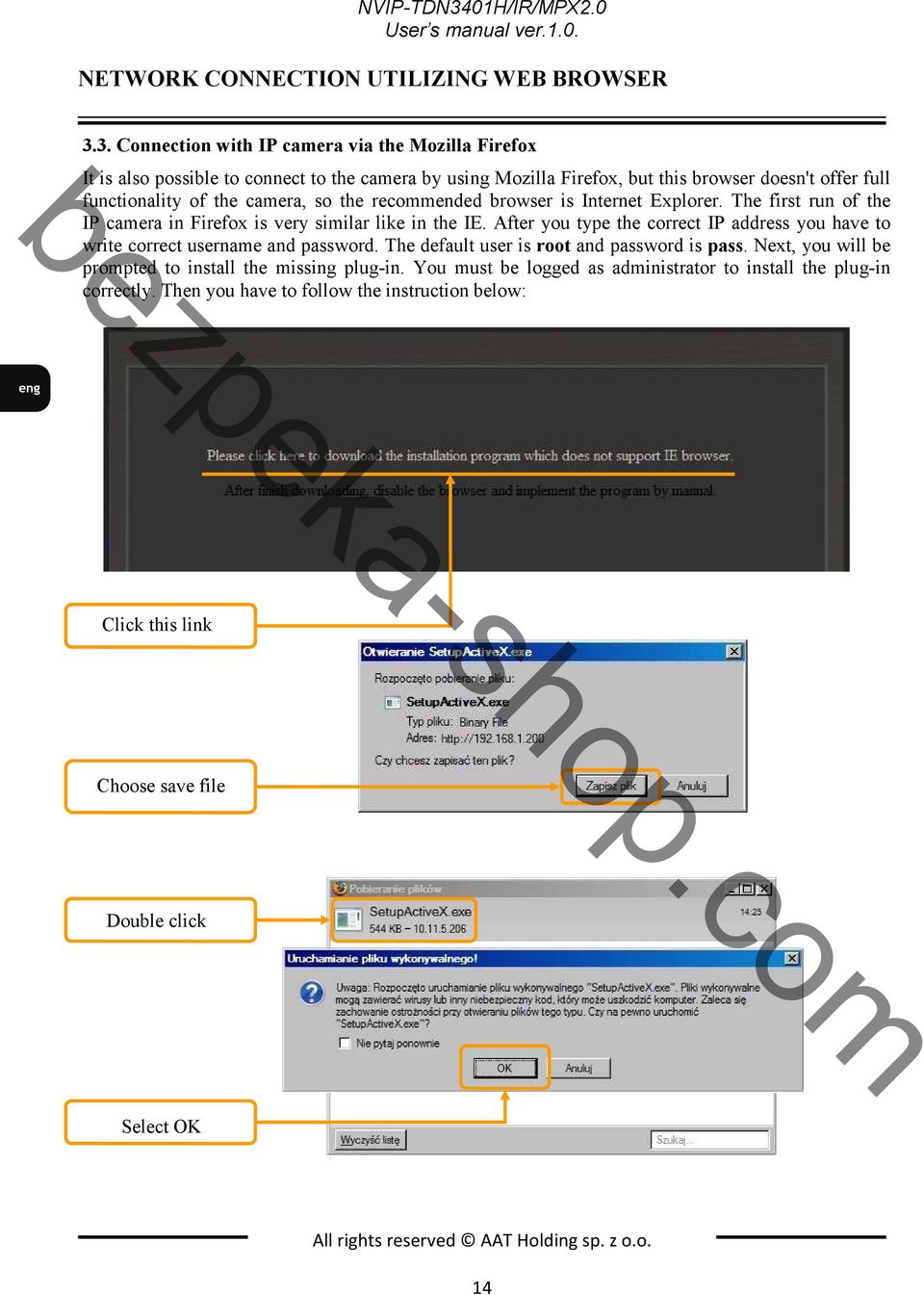

14 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0. NETWORK CONNECTION UTILIZING WEB BROWSER 3.3. Connection with IP camera via the Mozilla Firefox It is also possible to connect to the camera by using Mozilla Firefox, but this browser doesn't offer full functionality of the camera, so the recommended browser is Internet Explorer. The first run of the IP camera in Firefox is very similar like in the IE. After you type the correct IP address you have to write correct username and password. The default user is root and password is pass. Next, you will be prompted to install the missing plug-in. You must be logged as administrator to install the plug-in correctly. Then you have to follow the instruction below: Click this link Choose save file Double click Select OK All rights reserved AAT Holding sp. z o.o. 14

15 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER Select Run A window depicting installation of particular components is then displayed. After proper installation pictures from the camera should become visible All rights reserved AAT Holding sp. z o.o. 15

16 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE WORKING WITH IP CAMERA 4.1. Displaying live pictures. 9.Alarm 8. OSD. 1.View size 1. View size selection 2. Stream selection 2. Stream selection (if available) 3.Outputs 4.Online connection 3. Outputs - activate or deactivate alarm output of camera (if available) 4. Visitors online - information about number of connected viewers 5.Speaker 6.Snapshot 7.Setup 5. Activate speakers - enables sending audio from PC to camera audio output (if available) 6. Snapshot - saves current frame in JPEG format 7. Setup - camera configuration 8. Alarm - information about alarm input triggered by motion detection 9. OSD - default OSD display containing time and date All rights reserved AAT Holding sp. z o.o. 16

17 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA Right mouse button click on the live screen view allows to use the following functions: 1.Snapshot - saves the current frame in JPEG format 2.Record start/record stop - starts or stops local disc video recording (including audio) 3.Mute - disables sound from camera (if available) 4.Full screen - switches to live view mode in full screen Full screen mode is also enabled after double-clicking on screen. 5.Digital zoom - Launch digital zoom function After enabling digital zoom, window for navigating digital zoom is displayed. Please click the Enable digital zoom first, next choose zoom factors and select desired place on the screen to zoom in. Green rectangle indicates selected part of picture Camera configuration After clicking Setup button web page switches to configuration mode. On the left hand side you can see a list of camera parameters. System - System settings Network - Network settings A/V setting - Audio and video settings Event setting - Event and action settings To get back to live view mode you have to click Live button in bottom-right corner of screen. All rights reserved AAT Holding sp. z o.o. 17

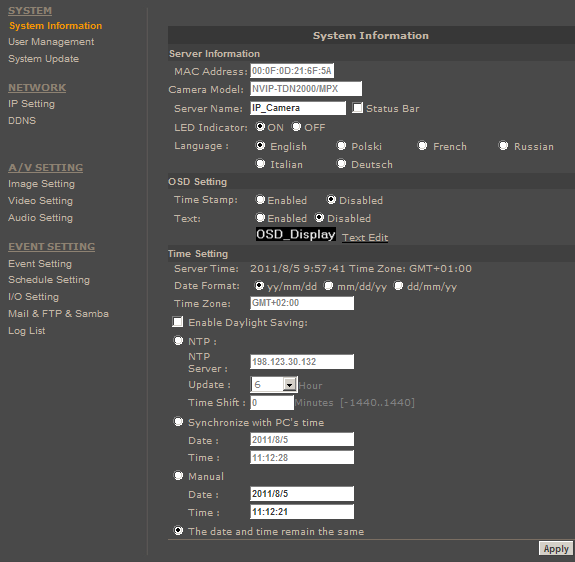

18 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA System settings a. System information - Set up the camera name, select language, and set up the camera time. Camera model - information about camera model MAC Address - MAC address of a device Name-allows to enter server's description displayed both in the title bar and NMS software Language - changes OSD language Time stamp - enables or disables time and date on live view OSD position - sets the dime/date displaying position. Text - text description on camera live view Date format- selects date display mode Time zone - selects local time zone Enable daylight saving - ticking allows to set the dates of switching between standard/summer time NTP: Server - domain or IP address of an NTP server NTP: Update - sets frequency of time update NTP: Time shift - shifts time to local Synchronize with PC time - synchronizes time and date with the PC clock Manual - sets up a specific date and time (user-defined) The time and date remain the same - disables time adjustment All rights reserved AAT Holding sp. z o.o. 18

19 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA b. User management - tab responsible for adjusting user parameters, add new ones or delete existing. Anonymous user login - allows anyone to watch live camera view. Add user - adds new user (guest). To add an account, please type in the user name and password, then click Add/Set. User list - Displays list of users. Changing a password or deletion of a user is possible here. Click EDIT to modify the user name and password, as depicted below. To remove user, please click REMOVE and confirm by clicking OK. Deleting Administrator account is impossible. Up to 20 users are available. All rights reserved AAT Holding sp. z o.o. 19

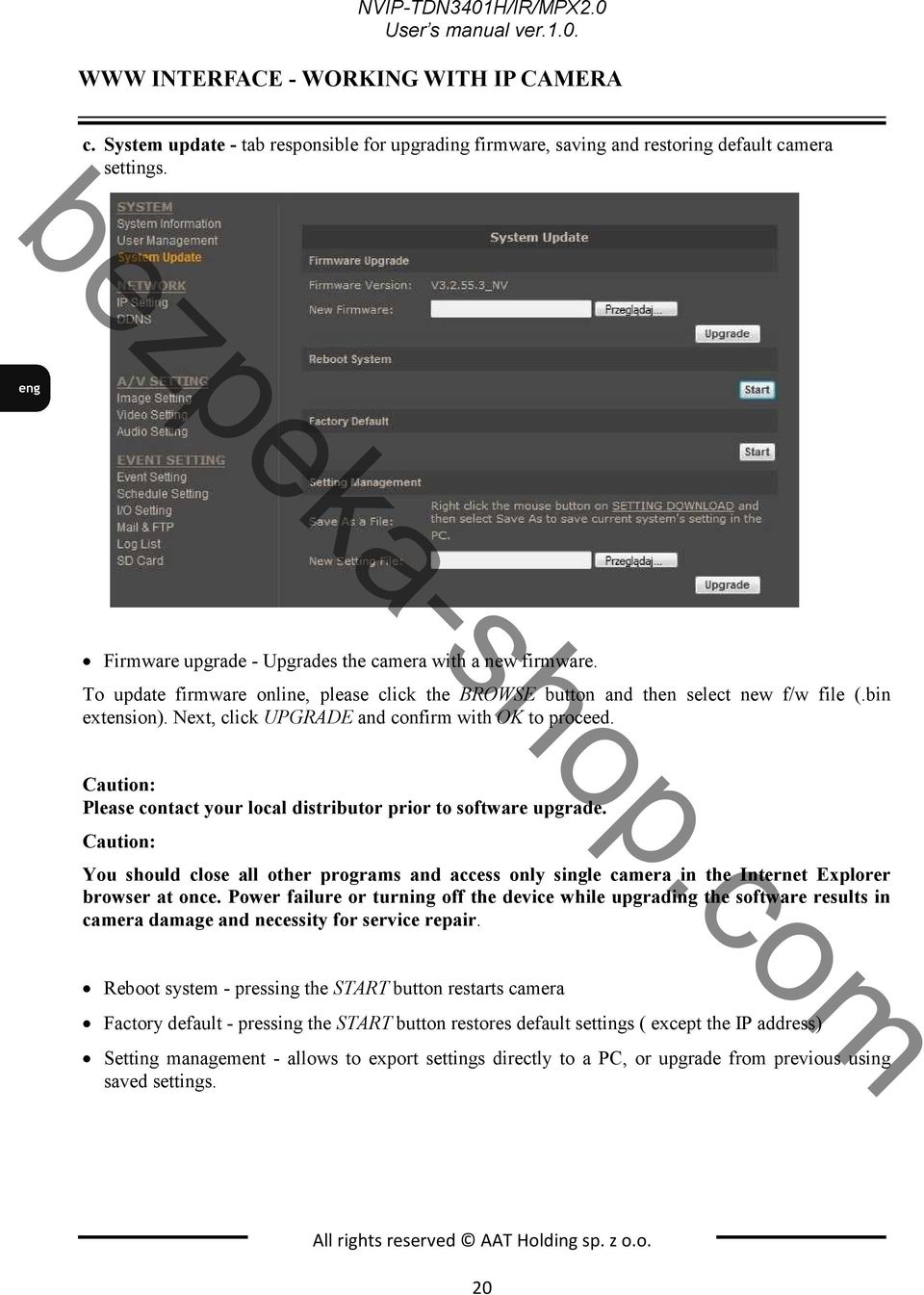

20 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA c. System update - tab responsible for upgrading firmware, saving and restoring default camera settings. Firmware upgrade - Upgrades the camera with a new firmware. To update firmware online, please click the BROWSE button and then select new f/w file (.bin extension). Next, click UPGRADE and confirm with OK to proceed. Caution: Please contact your local distributor prior to software upgrade. Caution: You should close all other programs and access only single camera in the Internet Explorer browser at once. Power failure or turning off the device while upgrading the software results in camera damage and necessity for service repair. Reboot system - pressing the START button restarts camera Factory default - pressing the START button restores default settings ( except the IP address) Setting management - allows to export settings directly to a PC, or upgrade from previous using saved settings. All rights reserved AAT Holding sp. z o.o. 20

21 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA Network a. IP setting - table containing IP configuration and camera ports. IP assignment - allows to choose either DHCP server or manually set an IP address and other parameters. Information: Correct settings of IP address and subnet mask are necessary for proper operation of an IP camera. Defining gateways and DNS servers is necessary for using the camera outside the local network. Ports - Allows to define ports for various network protocols. Caution: Do not set the same port for different network protocol UPnP - Allows to enable or disable camera access functions in network environment (available for Windows XP/Vista) UPnP redirect - allows to share UPnP via a network router. Web page port - allows to redirect the HTTP port via a network router. RTSP port - allows to redirect RTSP port via a network router All rights reserved AAT Holding sp. z o.o. 21

22 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA Rtsp server - allows to enable/disable the Rtsp streaming protocol server RTSP port - sets port of the stream RTP start port - sets first port in a range used by the RTP protocol RTP end port - sets last port in a range used by the RTP protocol Multicast settings on RTSP server Streaming IP address - sets a multicast IP address for one of the two streams Port - allows to set a multicast port TTL - allows to set a time-to-live threshold for a single datagram in the multicast transmission ONVIF ONVIF - allows to configure settings of a currently utilised ONVIF standard (1.02, 1.01 or disabled) RTSP keepalive - selecting prevents connection timeout which may happen - e.g. when pausing a playback. All rights reserved AAT Holding sp. z o.o. 22

23 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA b. DDNS - allows to adjust DDNS settings DDNS Configuration - allows to enable DDNS which locates a device in the Internet by referring to the registered domain. It is used mainly when the Internet connection of the IP camera has a variable IP address. In order to properly register service on a DDNS server please fill the host name, username and password fields. Additionally, please set the update frequency of the network IP address. STATUS window informs about current DDNS status and addresses stored on a server. Information: Schedule update time of 1440 minutes (one day) is recommended. If update takes place too frequently server may become blocked. All rights reserved AAT Holding sp. z o.o. 23

24 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA A/V setting a. Image setting - tab with camera picture settings. Privacy zones - allows to enable three independent privacy zones. In order to activate a particular zone, please select a button corresponding to it and mark the area while pressing right mouse button. To erase a previously highlighted zone, please press the corresponding button. After performing adjustments, please apply them by selecting Save. Brightness Contrast Sharpness AGC - allows to set gain coefficient BLC - Backlight compensation AWB R-Gain - allows to adjust red component of the picture in manual AWB mode AWB B-Gain - allows to adjust blue component of the picture in manual AWB mode Night mode - extends shutter opening time Video orientation: Flip; Mirror image All rights reserved AAT Holding sp. z o.o. 24

25 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA b. Video setting - configures video streams and their parameters Camera features up to 2 adjustable video streams that may be configured and run individually. Available modes: Input resolution - selects maximum resolution for the image sensor Video system - switches between display modes (PAL or NTSC) TV output - selects display mode on the analogue output Basic mode - recommended for less experienced users. Resolution - sets the stream s resolution Quality - depending on resolution and amount of frames Video frame rate (FPS) - up to 30 fps (depending on the camera model and settings) Video format - switches between H264/JPEG RTSP path All rights reserved AAT Holding sp. z o.o. 25

26 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA Advanced mode - allows to fine tune camera parameters, by adding the following options: Bitrate Control Mode - CBR constant bit rate, VBR variable bit rate Video quantitative (in VBR mode) Video bit rate (in CBR mode) GOP size Cameras feature additional video stream (3GPP mode) with rigid parameters STREAM = 128kbps Res.=176x144, FPS=5, Format=MPEG4. Disabling it is also possible. 3GPP - designed for mobile connections, with rigidly set QQVGA resolution, compression and audio coding. 3GPP address (stream available with or without sound) Information: In order to obtain both maximum image quality and stream processing speed for megapixel resolution, usage of only first video stream working in JPEG compression is advised (second stream should be closed). c. Audio setting - The cameras feature bidirectional sound transmission. Allows to enable/disable audio input or microphone installed in the camera and subsequent audio playback possibility via the Web browser or video stream. To enable sound transmission from a web browser to a camera please press SPEAKER button on the camera s live view tab (chapter 4.1.) Information: Due to the limited performance of IP camera the sound may become distorted in case of camera s high processor loading (high quality of the stream, too many viewers, etc.) All rights reserved AAT Holding sp. z o.o. 26

27 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA Event setting a. Event setting - configuration of motion detection and network events Motion detection - allows you to define three motion detection areas with each area featuring four motion detection zones. Sensitivity is set independently for each area. Three colours correspond to a defined detection zone - first area (blue), second area (green), third area (red). After a specific area has been selected, add motion detection zone by clicking right mouse button on the image and selecting specific area. To delete this area please right click once mor Response to motion detection events: sending message with an attachment, sending a file to FTP server, activating alarm output, saving a file to an external Samba server Motion detection may be schedule-based Note: In order to obtain proper motion detection, object that is expected to trigger it should have its expected size around 5-10% of the whole screen. When covering large areas is needed, usage of several smaller detection zones is advised. All rights reserved AAT Holding sp. z o.o. 27

28 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA Record file - selects file extension of the alarm messages Avi - video recording (with sound when active) whose length is a sum of pre and post alarm recording durations JPEG sequence - sequence of pictures whose length is a sum of pre and post alarm pictures (available for MJPEG compression) JPEG file - single picture Record time setting - time of pre and post alarm Pre alarm - from 0 to 5 seconds Post alarm - from 0 to 10 seconds All rights reserved AAT Holding sp. z o.o. 28

29 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA b. Schedule Schedule setting - defines the time when camera reacts to alarm input signals and motion detection. You can choose any specific day and hour and choose it by clicking right mouse button. Selected area change colour to green. To select all day please click desired day on the left hand side of the table. Selecting hour using method above is also possible. Selecting ALL fills in the whole table. If you click again on some hour or day it will be unselected (colour will change to white) Snapshot - Allows to periodically send images either to , FTP or save them on an external Samba server: Snapshot - selects target location for images: , FTP or Samba (file parameters are defined in EVENT SETTING tab) Interval - time between subsequent snapshots File name All rights reserved AAT Holding sp. z o.o. 29

30 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA c. I/O setting Input setting Input sensor - NO or NC type Input action - sending message with an attachment, sending a file to FTP server, activating the output, saving file to the Samba server (file type is selected in EVENT SETTING tab) Subject - subject Interval - minimal time between successive alarm events Based on the schedule - timetable for the inputs Output setting Mode setting - on/off or time switch Interval - duration of active output Physical connections of inputs and outputs are described in section 5.2. All rights reserved AAT Holding sp. z o.o. 30

31 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA d. Mail and FTP and Samba Mail setting Login method - either onto account or anonymous login SMTP mail server - IP or domain address of a mail server Username - mail login name Password - mail password Sender s mail Receiver's mail Bcc mail Mail port (Default 25) FTP setting FTP server - IP or domain address of an FTP server Username Password Port (Default 21) Path - a specific folder on FTP server dedicated for storing files Mode - passive or via port operating modes available Create the folder - creates separate folders for each day All rights reserved AAT Holding sp. z o.o. 31

32 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA Samba (network storage) Location - allows to set Samba server IP address as well as target folder Workgroup - allows to enter the workgroup that server belongs to User - Samba server account login Password - Samba server account password Create folder - creates separate folders for each day e. Log list System logs Motion detection logs I/O logs All logs All events are described by time and date. Logon process is additionally described by the IP address of a logging user. The maximum number of events is 250 lines for each group All rights reserved AAT Holding sp. z o.o. 32

33 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0 ELECTRIC CONNECTORS AND ACCESORIES 5. ELECTRIC CONNECTORS AND ACCESORIES 5.1. Description of camera connectors. NVIP-TDN3401H/IR/MPX2.0 Description of alarm input/output connector terminal is presented in the table below: 1-Relay output connector N.O. 2-Relay output connector common 3-Relay output connector N.C. 4-Input ground - GND 5-Input 1 Input and output connector states: Input 1 Relay output Normal state 3,3V - Active state 0V I<1mA Normal state Active state Connected N.C. - COM Connected N.O. - COM 1A, 24VDC, 0.5A, 125VAC All rights reserved AAT Holding sp. z o.o. 33

34 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0. ELECTRIC CONNECTORS AND ACCESORIES 5.2. Connecting alarm inputs/outputs. Alarm input connections Alarm input IP Camera Switch/sensor GND Alarm relay output electric connections Indicator NO output NC output IP Camera Common COM Indicator power supply All rights reserved AAT Holding sp. z o.o. 34

35 NVIP-TDN3401H/IR/MPX2.0 User s manual ver.1.0 RESTORING FACTORY DEFAULTS 6. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via: software (web browser level) resetting the camera settings hardware (using reset) restores factory defaults Restoring software factory defaults Factory software default restores default settings of the IP camera except network settings. The camera re-starts then, taking about one minute to complete. Option to restore the factory default is described in SYSTEM UPDATE (chapter 4.2.1, point c ) tab Restoring harware factory defaults in IP cameras In order to restore factory defaults for the camera please follow the instructions: turn the device off short the RESET wire with ground turn the camera on holding shorted wire for 30 seconds. break the RESET circuit after successful initialization log on after approx. 1 minute using default IP address ( and default user name (root) and password (pass) All rights reserved AAT Holding sp. z o.o. 35

36 AAT Holding sp. z o.o., ul. Puławska 431, Warszawa, Polska tel.: , faks: AG, AN

37 Instrukcja obsługi NVIP-TDN3401H/IR/MPX2.0

38 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. UWAGI I OSTRZEśENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do uŝytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC. Dyrektywa WEEE 2002/96/EC Informacja dla uŝytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2002/96/EC) oraz późniejsz ymi zmianami, dotyczącą zuŝytego sprzętu elektrycznego i elektronicznego. Zapewniając prawidłowe złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia. Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza, Ŝe nasz produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie naleŝy oddać do odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe informacje dotyczące recyklingu niniejszego produktu naleŝy skontaktować się z przedstawicielem władz lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt. Dyrektywa RoHS 2002/95/EC Informacja dla uŝytkowników dotycząca ograniczenia uŝycia substancji niebezpiecznych w sprzęcie elektrycznym elektronicznym. W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, Ŝe nasze produkty podlegające przepisom dyrektywy RoHS, dotyczącej uŝycia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie z wymaganiami tej dyrektywy. Jednocześnie zapewniamy, Ŝe nasze produkty zostały przetestowane i nie zawierają substancji niebezpiecznych w ilościach mogących niekorzystnie wpływać na zdrowie człowieka lub środowisko naturalne. Informacja Urządzenie, jako element profesjonalnego systemu telewizji dozorowej słuŝącego do nadzoru i kontroli, nie jest przeznaczone do samodzielnego montaŝu w gospodarstwach domowych przez osoby nie posiadające specjalistycznej wiedzy. Wyłączenie odpowiedzialności w przypadku uszkodzenia danych zawartych na dysku lub innych urządzeniach: Producent nie ponosi odpowiedzialności w razie uszkodzenia lub utraty w trakcie eksploatacji Produktu danych zawartych na dyskach lub innych urządzeniach. Obowiązek konsultowania się z Producentem przed wykonaniem czynności nieprzewidzianej instrukcją obsługi albo innymi dokumentami: Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu w instrukcji obsługi, innych dokumentach dołączonych do Produktu lub nie wynika ze zwykłego przeznaczenia Produktu, naleŝy, pod rygorem wyłączenia odpowiedzialności Producenta za następstwa takiej czynności, skontaktować się z Producentem. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 2

39 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ śadnych SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU. 1. Przed zainstalowaniem i rozpoczęciem eksploatacji naleŝy dokładnie zapoznać się z niniejszą instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa; 2. Uprasza się o zachowanie instrukcji na czas eksploatacji kamery na wypadek konieczności odniesienia się do zawartych w niej treści; 3. NaleŜy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyŝ mają one bezpośredni wpływ na bezpieczeństwo uŝytkowników i trwałość oraz niezawodność urządzenia; 4. Wszystkie czynności wykonywane przez instalatorów i uŝytkowników muszą być realizowane zgodnie z opisem zawartym w instrukcji; 5. W czasie czynności konserwatorskich urządzenie musi być odłączone od zasilania; 6. Nie wolno stosować Ŝadnych dodatkowych urządzeń lub podzespołów nie przewidzianych i nie zalecanych przez producenta; 7. Nie wolno uŝywać kamery w środowisku o duŝej wilgotności (np. w pobliŝu basenów, wanien, w wilgotnych piwnicach); 8. Nie naleŝy instalować tego urządzenia w miejscu, gdzie nie moŝna zapewnić właściwej wentylacji (np. zamknięte szafki, itp.), co powoduje zatrzymanie się ciepła i w konsekwencji moŝe doprowadzić do uszkodzenia; 9. Nie wolno umieszczać kamery na niestabilnych powierzchniach. Kamera musi być instalowany przez wykwalifikowany personel o odpowiednich uprawnieniach według zaleceń podanych w niniejszej instrukcji; 10.Urządzenie moŝe być zasilane jedynie ze źródeł o parametrach zgodnych ze wskazanymi przez producenta w danych technicznych serwera wideo. Dlatego teŝ, zabrania się zasilania kamery ze źródeł o nieznanych, niestabilnych lub niezgodnych z wymaganiami określonymi przez producenta parametrach; Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 3

40 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. SPIS TREŚCI SPIS TREŚCI INFORMACJE WSTĘPNE Charakterystyka ogólna Dane techniczne NVIP-TDN3401H/IR/MPX Wymiary kamery Zawartość opakowania URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Opis waŝniejszych złącz elektrycznych oraz elementów regulacyjnych MontaŜ kamery NVIP-TDN3401H/IR/MPX Uruchomienie kamery IP Konfiguracja parametrów przy uŝyciu przeglądarki internetowej POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Połączenie sieciowe z kamerą IP za pomocą przeglądarki Internet Explorer Połączenie sieciowe z kamera IP za pomocą przeglądarki Mozilla Firefox INTERFEJS WWW - PRACA Z KAMERĄ Wyświetlanie obrazu na Ŝywo Konfiguracja kamery Ustawienia systemowe a. Informacje systemowe b. UŜytkownicy c. Aktualizacja systemu Sieć a. Ustawienia główne sieci b. DDNS Ustawienia A/V a. Ustawienia obrazu b. Ustawienia wideo c. Ustawienia dźwięku Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 4

41 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. SPIS TREŚCI Obsługa zdarzeń a. Zdarzenia b. Harmonogram c. Ustawienia wejść i wyjść d. Poczta, FTP, Samba e. Dziennik zdarzeń POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW Opis złącz kamer Opis podłączenia wejść i wyjść alarmowych PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Programowe resetowanie ustawień kamery Przywracanie ustawień fabrycznych kamery IP (sprzętowe) Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 5

42 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INFORMACJE WSTĘPNE 1. INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna Rozdzielczość przetwornika: 2.0 megapiksele Mechaniczny filtr podczerwieni, moŝliwość pracy w podczerwieni Czułość 0.5 lx/f=1.5, 0 lx (IR włączony) Typ obiektywu: megapikselowy, f=3,6~16 mm, Wbudowany oświetlacz podczerwieni 35 diod LED Wejście i wyjście alarmowe Dwukierunkowa transmisja audio Kompresja H.264, MPEG-4, MJPEG Maksymalne rozdzielczość przetwarzania wideo 1600x1200 Przesyłanie wideo i audio w standardzie RTP/RTSP Praca w trybie trójstrumieniowym - moŝliwość definiowania kompresji, rozdzielczości, prędkości i jakości dla dwóch strumieni Wparcie dla urządzeń mobilnych - dodatkowy strumień 3GPP Sprzętowa detekcja ruchu 3 niezaleŝne strefy prywatności Funkcje przed-alarmu i po-alarmu - nagrywanie wideo w formacie AVI MoŜliwość szerokiego definiowania reakcji systemu na zdarzenia alarmowe: z załącznikiem, plik na serwer FTP, plik na serwer Samba, wyzwolenie wyjścia alarmowego, Funkcja harmonogramu Obsługa protokołów HTTP, TCP/IP, UDP, FTP, DHCP, DDNS, NTP, 3GPP, RTSP, UPnP Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM - do rejestracji wideo, podglądu na Ŝywo, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP) Zasilanie PoE (Power over Ethernet) Zasilanie: 12 VDC (zasilacz sieciowy 230 VAC / 12 VDC w komplecie) Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 6

43 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INFORMACJE WSTĘPNE 1.3. Dane techniczne NVIP-TDN3401H/IR/MPX2.0 Model NVIP-TDN3401H/IR/MPX2.0 Przetwornik obrazu matryca CMOS, 1/3 Rozdzielczość przetwornika 2.0 megapiksele Czułość * Prędkość przetwarzania dostępna przy wybranej konfiguracji kamery (szczegóły w dalszej części instrukcji) Wszelkie prawa zastrzeżone AAT Holding sp. z o.o lx F=1.5 0 lx (IR włączony) Elektroniczna migawka automatyczna WydłuŜona migawka (DSS) 0.03 s ~ 0.2 s Kompensacja jasnego tła (BLC) włączona/wyłączona Strefy prywatności 3 Tryb przełączania dzień/noc automatyczny Ustawienia parametrów obrazu jasność, kontrast, ostrość Typ obiektywu z automatyczną przysłoną typu D, f=3.6 ~ 16 mm Poziomy kąt widzenia obiektywu 54 ~ 19 Wyjście sygnału wideo BNC, 1.0 V p-p, 75 Ohm Oświetlacz podczerwieni LED - 35 szt. Zasięg oświetlacza podczerwieni do 20 m Wejście audio 1 x Jack (3,5mm) Wyjście audio 1 x Jack (3,5mm) Kompresja wideo H.264 / MPEG-4(tryb 3GPP) / M-JPEG Kompresja audio µ-law Rozdzielczość Wejście alarmowe Wyjście alarmowe Reakcja systemu na zdarzenia alarmowe Funkcje przed-alarmu i po-alarmu Prędkość przetwarzania 1600 x 1200 (UXGA), 1280 x 1024 (SXGA), 1280 x 960, 1280 x 720 (HD 720), 800 x 592 (SVGA), 640 x 480 (VGA), 320 x 240 (QVGA), 176 x 144 (QCIF) 1, napięciowe 1, przekaźnikowe (NO/NC) - maks. 1 A, 24 VDC lub 0.5 A, 125 VAC z załącznikiem, zapis na FTP, zapis na serwer Samba, aktywacja wyjścia nagrywanie przed-alarmowe maks. 5 s i po-alarmowe maks. 10 s, z moŝliwością regulacji do 15 obr/s dla rozdzielczości 1600 x 1200*, do 22 obr/s dla 1280 x 1024*, do 25 obr/s dla 1280 x 960*, do 30 obr/s dla 1280 x 720* i niŝszych Detekcja ruchu sprzętowa Format zapisywanego obrazu AVI, sekwencja JPEG, JPEG Rejestr zdarzeń do 250 zdarzeń na grupę (alarm, detekcja ruchu, zdarzenia systemowe) Autoryzacja hasłem hasło dostępu do kamery i jej konfiguracji Ilość jednoczesnych połączeń maks. 10 Porty zewnętrzne 1 x Ethernet - wtyk RJ-45 (10/100 Mbit/s), Synchronizacja czasu automatyczna synchronizacja zegara systemowego z serwerami NTP Wspierane protokoły sieciowe HTTP, TCP/IP, UDP, FTP, DHCP, DDNS, NTP, 3GPP, RTSP, UPnP Oprogramowanie NMS Klasa szczelności IP 66 Zasilanie PoE tak Zasilanie 12 VDC (zasilacz sieciowy 230 VAC/12 VDC w komplecie) Pobór mocy 6 W (IR wyłączony) / 8.5W (IR włączony) Temperatura pracy -10 C ~ 45 C Wymiary (mm) 180 (dł) x 83 ( Ø ) Masa 1220 g

44 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INFORMACJE WSTĘPNE 1.3. Wymiary kamery 1.4. Zawartość opakowania Po otwarciu naleŝy upewnić się czy w opakowaniu znajdują się następujące elementy: Kamera IP Zasilacz sieciowy 230 VAC / 12 VDC Torebka z akcesoriami montaŝowymi Skrócona instrukcje obsługi urządzenia. Płyta CD z instrukcją obsługi i oprogramowaniem JeŜeli którykolwiek z elementów został uszkodzony w transporcie, naleŝy spakować zawartość z powrotem do oryginalnego opakowania i skontaktować się z dostawcą. UWAGA! JeŜeli urządzenie przyniesione zostało z pomieszczenia o niŝszej temperaturze naleŝy odczekać aŝ osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia bezpośrednio po przyniesieniu z chłodniejszego miejsca. Kondensacja zawartej w powietrzu pary wodnej moŝe spowodować zwarcia i w konsekwencji uszkodzenie urządzenia. Przed uruchomieniem urządzenia naleŝy zapoznać się z opisem i rolą poszczególnych wejść, wyjść oraz elementów regulacyjnych, w które wyposaŝone są kamery. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 8

45 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis waŝniejszych złącz elektrycznych oraz elementów regulacyjnych zp be NVIP-TDN3401H/IR/MPX ek 2 sh a Czujnik światła Śruba regulacji ostrości 4. Śruba regulacji ogniskowej 5. Adapter (gniazdo RJ-45 ) 9 10 o.c op 1. Diody oświetlacza IR Wejście liniowe audio (gniazdo czerwone) 8. Wyjście liniowe audio (gniazdo zielone) 9.Wyjście BNC do podłączenia monitora analogowego 10. Wtyk Ethernet RJ Złącze zasilania 12V DC Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 9 m 6. Blok złącz zaciskowych wejścia/wyjścia alarmowego

46 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. MontaŜ kamery NVIP-TDN3401H/IR/MPX2.0 W celu zamontowania kamery naleŝy zgodnie z podaną procedurą: PrzyłoŜyć uchwyt kamery do ściany lub sufitu. Wzorując się na połoŝeniu otworów w uchwycie kamery, przy pomocy ostrego punktaka zaznaczyć punkty pod przyszłe otwory mocujące (i ewentualny przepust kablowy) Wywiercić 4 otwory, zgodnie z rozstawieniem otworów w podstawie kamery. Wywiercić otwór pod kabel sygnałowy w miejscu podłączenia. Zamocować uchwyt kamery przy uŝyciu załączonych kołków i wkrętów. Usunąć naklejkę ochronną z przodu kamery. Ustawić śrubami poŝądane zbliŝenie i ostrość. Wyregulować i zablokować śruby regulacji połoŝenia kamery 2.3. Uruchomienie kamery IP W celu uruchomienia kamery naleŝy uŝyć dostarczony w zestawie zasilacz, połączyć go z kamerą i podłączyć całość do zasilania sieciowego. Następnie naleŝy podłączyć kabel ethernetowy pomiędzy kamerą IP, a komputerem lub przełącznikiem sieciowym. Po uruchomieniu zasilania zielona dioda widoczna z przodu kamery zacznie migać. Następuje wówczas wstępna inicjalizacja trwająca około 30 sekund. Jeśli połączenie zostanie pomyślnie nawiązane moŝna przystąpić do łączenia się z kamerą przez przeglądarkę internetową. Zalecaną metodą uruchomienia kamery IP i jej konfiguracja jest połączenie jej poprzez kabel skrosowany do komputera PC lub laptopa. W celu uzyskania danych potrzebnych do konfiguracji sieci (adres IP, brama, maska sieci itd.) naleŝy skontaktować się z administratorem sieci, w której urządzenie ma pracować. Kamera IP kabel z przeplotem (cross) komputer PC Konfigurację sieciową kamery moŝna przeprowadzić przy pomocy przeglądarki internetowej lub oprogramowania NMS wykorzystując domyślnie ustawiony adres sieciowy Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 10

47 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.5. Konfiguracja parametrów przy uŝyciu przeglądarki internetowej Domyślne ustawienia sieciowe dla kamer IP serii NVIP-T. to : 1. Adres IP = Maska sieci Brama Nazwa uŝytkownika - root 5. Hasło - pass Znając adres IP kamery naleŝy ustawić adres IP komputera w taki sposób aby oba urządzenia pracowały w jednej podsieci (dla adresu IP kamery jako adres IP komputera PC moŝemy ustawić adres z zakresu , np.: ). Niedopuszczalne jest ustawianie adresu komputera takiego samego jak adres kamery. Wykorzystując połączenie przez przeglądarkę internetową Internet Explorer lub oprogramowanie NMS naleŝy ustawić docelową konfigurację sieciową (adres IP, maskę sieci, bramę, serwery DNS) lub włączyć tryb pracy DHCP pozwalający na pobranie adresu IP z serwera DHCP (wymagany jest wówczas działający serwer DHCP). W przypadku korzystania z serwera DHCP naleŝy upewnić się co do długości okresu dzierŝawy adresu IP, jego powiązania z adresem MAC kamery IP w celu uniknięcia zmiany lub utraty adresu IP w czasie pracy urządzenia lub chwilowej awarii sieci / serwera DHCP. NaleŜy pamiętać Ŝe po zmianie adresu IP kamera zostanie zresetowana i trzeba wpisać nowy adres w przeglądarce internetowej. Po konfiguracji ustawień sieciowych pozwalających na bezkonfliktową pracę urządzenia, kamerę IP moŝemy podłączyć do sieci docelowej. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 11

48 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW PoniŜsze wymagania dotyczą połączenia z kamerą IP przy załoŝeniu płynnego wyświetlania obrazu wideo w rozdzielczości 1600x1200 dla 15kl/s. 1. Procesor Intel Pentium IV 3 GHz lub wyŝszy 2. Pamięć RAM min. 512 MB 3. Karta grafiki (dowolna obsługująca wyświetlanie Direct 3D z min. 128MB pamięci RAM) 4. System operacyjny Windows XP / VISTA 5. Direct X w wersji 9.0 lub wyŝszej 6. Karta sieciowa 10/100/1000 Mb/s 3.2. Połączenie sieciowe z kamerą IP za pomocą przeglądarki Internet Explorer W pasku adresu przeglądarki Internet Explorer naleŝy wpisać adres IP kamery. Jeśli podany adres jest prawidłowy i docelowe urządzenie jest w danej chwili osiągalne zostanie wyświetlone okno logowania do interfejsu sieciowego: Domyślny uŝytkownik to root a hasło pass. Ze względów bezpieczeństwa zaleca się zmianę domyślnych wartości. Nową nazwę uŝytkownika i hasło naleŝy zapamiętać lub zapisać w bezpiecznym miejscu. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 12

49 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Po prawidłowym zalogowaniu się do kamery Internet Explorer pobierze z urządzenia aplet odpowiedzialny za wyświetlanie obrazu z kamery. W zaleŝności od aktualnych ustawień bezpieczeństwa moŝe okazać się konieczne zaakceptowanie nieznanego dla systemu formantu ActiveX. W tym celu naleŝy kliknąć prawym przyciskiem myszy na komunikacie, wybrać opcję Uruchom dodatek a następnie kliknąć Zainstaluj. JeŜeli instalacja przeprowadzona w ten sposób się nie powiedzie naleŝy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić naleŝy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe > Zabezpieczenia > Poziom niestandardowy i następnie zmienić: Pobieranie niepodpisanych formantów ActiveX - naleŝy ustawić Włącz lub Monituj Inicjowanie i wykonywanie skryptów formantów ActiveX niezaznaczonych jako bezpieczne do wykonywania - naleŝy ustawić Włącz lub Monituj MoŜna równieŝ dodać adres ip kamer do strefy Zaufane witryny i ustawić dla tej strefy niski poziom zabezpieczeń. Dodatkowo w przypadku pracy w systemie Windows Vista moŝliwe jest zablokowanie apletu ActiveX przez program Windows Defender. W takim przypadku naleŝy zezwolić na uruchamianie dodatku lub po prostu wyłączyć działanie aplikacji Windows Defender. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 13

50 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.3. Połączenie sieciowe z kamera IP za pomocą przeglądarki Mozilla Firefox MoŜliwe jest równieŝ połączenie z kamerą przy pomocy przeglądarki Mozilla Firefox ale nie oferuje ona pełnej funkcjonalności kamery, dlatego zalecaną przeglądarką jest Internet Explorer. Pierwsze uruchomienie kamery IP w przeglądarce Firefox przebiega podobnie do jak w przypadku IE. Po wpisaniu właściwego adresu IP naleŝy wpisać uŝytkownika i hasło. Domyślny uŝytkownik to root a hasło pass. Następnie zostanie wyświetlony monit aby zainstalować brakujące wtyczki. NaleŜy posiadać uprawnienia administratora aby proces instalacji wtyczki przebiegał prawidłowo. NaleŜy kliknąć link Wybrać zapisz plik. Kliknąć dwukrotnie Potwierdzić ok Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 14

51 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Kliknąć uruchom Następnie pojawi się okno potwierdzające instalację poszczególnych komponentów. Po prawidłowym zainstalowaniu niezbędnych składników w oknie przeglądarki powinien pojawić się obraz z kamery. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 15

52 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Wyświetlanie obrazu na Ŝywo 9.Alarm 8. OSD. 1.Wielkość podglądu 3.Sterowanie wyjściami 2. Wybór strumienia 1. Wielkość podglądu - wybór powiększenia podglądu w przeglądarce 2. Wybór strumienia do podglądu na Ŝywo (jeśli dostępne) 3. Sterowanie wyjściami - pozwala załączyć lub wyłączyć wyjście alarmowe kamery (jeśli dostępne) 4. Liczba aktywnych połączeń - informacja o ilości strumieni wideo wysyłanych przez kamerę 5. Włącz głośnik - uaktywnia wysyłanie dźwięku przez wyjście audio kamery (jeśli dostępne) 6. Zdjęcie - zapis aktualnego obrazu jako plik jpeg 7. Konfiguracja - przejście do okna konfiguracji kamery 8. OSD - aktualna data i godzina 4.Liczba aktywnych połączeń 9. Alarm - Informacja o alarmie z wejścia lub detekcji ruchu Wszelkie prawa zastrzeżone AAT Holding sp. z o.o Włącz głośnik 6.Zdjęcie 7.Konfiguracja

53 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Po kliknięciu prawym przyciskiem myszy na ekranie wideo dostępne są następujące funkcje: 1. Zdjęcie - zapis aktualnego obrazu jako plik jpg 2. Nagrywanie wideo - uruchomienie nagrywania wideo z dźwiękiem w miejscu wskazanym przez uŝytkownika 3. Wycisz - umoŝliwia wyciszenie dźwięku z kamery (jeśli dostępne) 4. Pełny ekran - powoduje wyświetlenie obrazu w trybie pełnoekranowym Podwójne kliknięcie na ekranie wideo równieŝ powoduje przejście w pełnoekranowy tryb wyświetlania. 5. Zoom cyfrowy - umoŝliwia powiększenie wybranego obszaru obrazu Po uruchomieniu tej funkcji pojawi się okno nawigacji przybliŝeniem NaleŜy kliknąć Cyfrowy zoom, następnie wybrać suwakiem krotność przybliŝenia i kliknąć na podglądzie wideo w miejsce do którego przybliŝony obraz ma się wyśrodkować. Zielona ramka określa obrazu który jest przybliŝony Konfiguracja kamery Po kliknięciu przycisku Konfiguracja przejdziemy do okna zmiany ustawień urządzenia. Po lewej stronie mamy zbiorczą listę parametrów urządzenia. System - Ustawienia systemu Sieć - Ustawienia sieciowe Ustawienia A/V - Ustawienie audio i wideo Obsługa zdarzeń- Konfiguracja zdarzeń Aby powrócić do okna podglądu kamery naleŝy kliknąć przycisk Na Ŝywo który znajduje się w prawym dolnym rogu ekranu. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 17

54 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Ustawienia systemowe a. Informacje systemowe - zakładka pozwala ustawić opis, czas i język kamery Model kamery - informacja o modelu kamery Adres MAC - informacja o adresie MAC urządzenia Serwer - pozwala wprowadzić opis serwera wyświetlany w pasku tytułowym oraz w programie NMS Język - wybór języka interfejsu Znacznik czasu - włączenie daty i godziny na obrazie na Ŝywo Pozycja - pozycja daty i godziny wyświetlanej na obrazie Tekst - tekst OSD wyświetlany na obrazie kamery Format daty - wybór rodzaju wyświetlania daty Strefa czasowa - wybór strefy czasowej Włącz czas letni - zaznaczenie pozwala na włączenie i wybranie dat przejścia czas zimowy/letni i odwrotnie NTP: Serwer - definiowanie serwera czasu NTP NTP: OdświeŜanie - ustawienie częstotliwości aktualizacji NTP: Przesunięcie - ustawienie przesunięcia czasu Czas komputera PC - zegar kamery synchronizowany jest z zegarem PC Ręczne ustawienie czasu - czas wprowadzany ręcznie Czas i data bez zmian - zegar kamery pozostaje bez zmian Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 18

55 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ b. UŜytkownicy - W tej moŝna zdefiniować uŝytkowników, ich hasła dostępu oraz uprawnienia Logowanie anonimowe - funkcja ta pozwala na oglądanie obrazu z kamery bez konieczności podawania hasła Dodawanie uŝytkownika - umoŝliwia wprowadzenie nowych uŝytkowników (gości) Lista uŝytkowników - lista zdefiniowanych uŝytkowników. Klikając na polecenie EDYTUJ moŝna wprowadzić nowe hasło dla wybranego uŝytkownika, jak w oknie poniŝej. Aby usunąć danego uŝytkownika naleŝy wybrać funkcję USUŃ i potwierdzić OK. Nie istnieje moŝliwość usunięcia konta administratora. Maksymalna liczba uŝytkowników wynosi 20. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 19
