1 series Podręcznik użytkownika aplikacji RICOH Printer Omówienie Wersja do systemu Windows Wersja do komputerów Mac Wersja do systemu Android i ios a Rozwiązywanie problemów

2

3 SPIS TREŚCI Jak korzystać z tej instrukcji Omówienie Wprowadzenie do programu RICOH Printer... 4 Środowiska operacyjne Wersja do systemu Windows Instalacja... 5 Uruchamianie programu... 6 Strona funkcji... 8 Strona Drukuj...10 Kopiowanie (obsługiwane tylko w modelach SP 150SU i SP 150SUw)...13 Skanowanie (obsługiwane tylko w modelach SP 150SU i SP 150SUw)...18 Ustawianie Wersja do komputerów Mac Instalacja...26 Kopiowanie (obsługiwane tylko w modelach SP 150SU i SP 150SUw)...26 Ustawianie (obsługiwane tylko w modelach SP 150w i SP 150SUw) Wersja do systemu Android i ios'a Instalacja...29 Uruchamianie programu...29 Strona funkcji...31 Drukowanie...32 Kopiowanie (obsługiwane tylko w przypadku modeli SP 150SU i SP 150SUw)...33 Skanowanie (obsługiwane tylko w przypadku modeli SP 150SU i SP 150SUw)...35 Ustawienia Rozwiązywanie problemów Typowe problemy...43 Komunikaty błędu na ekranie...45 Kody błędu na ekranie...46 Wskazówki dotyczące unikania zacięć papieru

4 Jak korzystać z tej instrukcji Symbole użyte w niniejszej instrukcji Symbole użyte w niniejszej instrukcji mają następujące znaczenia. Oznacza wyjaśnienie aspektów i ograniczeń, na które należy zwrócić uwagę podczas korzystania z oprogramowania, lub inne informacje. Zapoznaj się z tym wyjaśnieniem. Oznacza przydatne wyjaśnienie, dodatkową procedurę lub inne informacje. Wskazuje informacje pomocnicze. [ ] Wskazuje element na ekranie lub nazwę przycisku. Wprowadzenie Niniejszy dokument zawiera szczegółowe instrukcje i uwagi dotyczące eksploatacji tego urządzenia. Z instrukcją tą należy zapoznać się dokładnie dla własnego bezpieczeństwa i korzyści przed użyciem urządzenia. Instrukcję należy przechowywać w łatwo dostępnym miejscu, aby można z niej było wygodnie skorzystać w razie potrzeby. Zastrzeżenia prawne Nie wolno kopiować ani drukować materiałów, których reprodukcja jest zabroniona przez prawo. Lokalne przepisy z reguły zabraniają kopiowania i drukowania następujących materiałów: banknotów, znaków opłaty skarbowej, obligacji, certyfikatów akcyjnych, przekazów bankowych, czeków, paszportów, praw jazdy i dowodów osobistych. Powyższa lista ma charakter jedynie orientacyjny i nie jest wyczerpująca. Nie ponosimy odpowiedzialności za jej kompletność ani dokładność. Z pytaniami dotyczącymi legalności kopiowania lub druku określonych materiałów należy zwrócić się do doradcy prawnego. To urządzenie zawiera funkcję uniemożliwiającą drukowanie i kopiowanie fałszywych banknotów. W związku z tym obrazy przypominające banknoty mogą być drukowane nieprawidłowo. 2

5 Zastrzeżenie Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez uprzedzenia. Firma w żadnym przypadku nie ponosi odpowiedzialności za szkody bezpośrednie, pośrednie, szczególne, incydentalne ani wynikowe powstałe w wyniku użytkowania urządzenia. W maksymalnym zakresie dozwolonym przez obowiązujące prawo producent w żadnym przypadku nie ponosi odpowiedzialności za jakiekolwiek szkody wynikające z awarii urządzenia, utraty zapisanych danych ani używania bądź nieużywania tego urządzenia oraz dostarczonych wraz z nim instrukcji obsługi. Użytkownik powinien zawsze kopiować lub archiwizować dane zapisane w tym urządzeniu. Dokumenty i dane mogą zostać usunięte wskutek błędów operacyjnych lub nieprawidłowości w działaniu urządzenia. Producent w żadnym przypadku nie ponosi odpowiedzialności za jakiekolwiek dokumenty utworzone przez użytkownika podczas korzystania z tego urządzenia ani za skutki użycia danych przez użytkownika. W celu zapewnienia dobrej jakości wydruków i kopii producent zaleca stosowanie oryginalnego toneru swojej produkcji. Producent nie ponosi odpowiedzialności za jakiekolwiek szkody ani wydatki, które mogą wynikać z używania nieoryginalnych części z produktami biurowymi. W niniejszej instrukcji obsługi są stosowane dwa rodzaje zapisu rozmiaru papieru. Niektóre ilustracje lub objaśnienia w niniejszej instrukcji obsługi mogą się różnić od stanu faktycznego ze względu na udoskonalenia lub zmiany wprowadzone w produkcie. 3

6 1. Omówienie 1. Omówienie Wprowadzenie do programu RICOH Printer RICOH Printer to oprogramowanie opracowane specjalnie z myślą o tej serii drukarek RICOH. Program RICOH Printer oferuje więcej możliwości w porównaniu z konwencjonalnym panelem sterowania na drukarce i umożliwia bezproblemowe sterowanie drukarką z komputera lub tabletu. Środowiska operacyjne Program RICOH Printer działa z następującymi systemami operacyjnymi: 32-bitowe i 64-bitowe wersje systemów Windows Vista, 7, 8, 8.1 i 10, Windows Server 2003 i 2008, a także z 64-bitowymi wersjami systemów Windows Server 2008 R2, Server 2012, Server 2012 R2; Mac OS X 10.8 lub nowszy; Linux. 4

7 2. Wersja do systemu Windows Instalacja Oprogramowanie można zainstalować na komputerze następującymi sposobami: Uruchom program instalacyjny na dysku CD ROM dodanym do drukarki, a następnie wybierz odpowiednią opcję instalacji. Pobierz i zainstaluj oprogramowanie z oficjalnej witryny internetowej firmy RICOH pod adresem: 5

8 2. Wersja do systemu Windows Uruchamianie programu 1. Aby otworzyć program RICOH Printer, kliknij ikonę. Po uruchomieniu program wyświetla poniższy ekran powitalny i zaczyna wyszukiwać w tle dostępne drukarki. 2. Znalezione drukarki są wyświetlane na liście. Następnie program sprawdza, czy pierwsza drukarka na liście jest w trybie online. Jeżeli tak, jest wyświetlana strona funkcji danego modelu drukarki. Pierwsza strona to Drukuj. 6

9 3. Jeżeli program nie znajdzie żadnych drukarek w trybie online, wyświetli monit o sprawdzenie błędów łączności, zanim ponownie wyszuka dostępne drukarki. 7

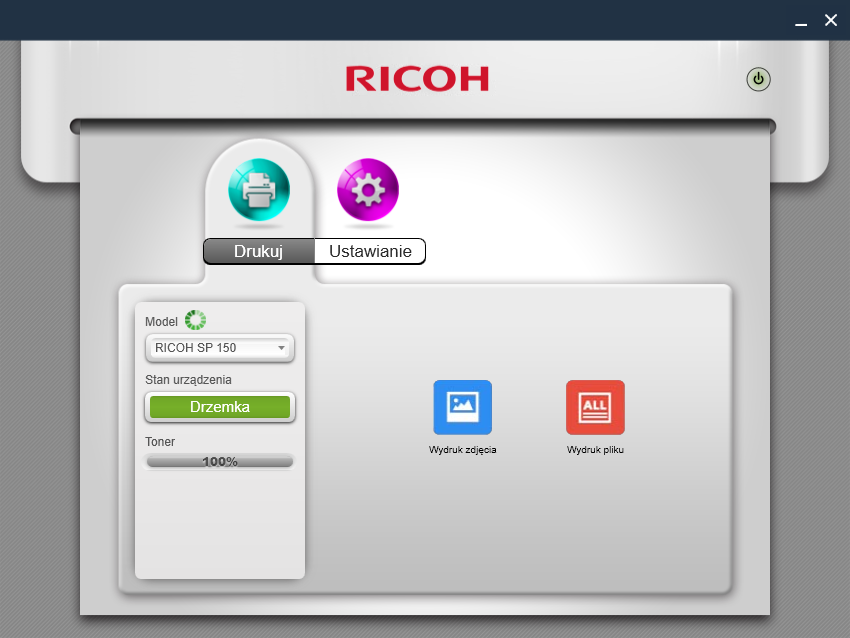

10 2. Wersja do systemu Windows Strona funkcji Kliknij ikonę funkcji (Drukuj, Kopiuj, Skanuj, Ustawianie) na górze strony głównej, aby wyświetlić odpowiednią stronę. Na liście rozwijanej Model są przedstawione wszystkie drukarki z systemowej listy Urządzenia i drukarki, które są zgodne z programem RICOH Printer. Po wybraniu drukarki jednofunkcyjnej (SP 150/SP 150w) wyświetlane będą ikony Drukuj i Ustawianie. Po wybraniu laserowej drukarki wielofunkcyjnej (SP 150SU/SP 150SUw) wyświetlana będzie pełna lista funkcji. 8

11 Na stronie stanu jest prezentowany aktualny stan drukarki: Gotowe, Zajęty, Drzemka, Błąd lub Offline. Na dole okna stan drukarki jest opisany słownie. W przypadku błędu opis ten jest w kolorze czerwonym. Jeżeli obok pozycji Stan urządzenia jest wyświetlany znak zapytania, kliknij go i rozwiąż problem zgodnie z animowaną instrukcją. 9

12 2. Wersja do systemu Windows Strona Drukuj Wydruk zdjęcia 1. Kliknij ikonę [Wydruk zdjęcia] na stronie Drukuj, aby przejść do strony wyboru zdjęcia. 2. Do drukowania ze strony wyboru zdjęcia można wybrać jedno lub więcej zdjęć. Program obsługuje drukowanie zdjęć w formatach TIFF, BMP, PNG i JPEG. 10

13 Wydruk pliku 1. Kliknij ikonę [Wydruk pliku] na stronie Drukuj, aby przejść do strony wyboru pliku. 2. Na stronie wyboru pliku wybierz plik do wydrukowania. Jeżeli system Windows nie obsługuje drukowania danego pliku, zostanie wyświetlone powiadomienie. 3. Po wybraniu pliku kliknij przycisk [OK], aby przejść do strony Drukuj. Na stronie Drukuj ustaw wymagane parametry druku, a następnie kliknij przycisk [Drukuj], aby rozpocząć drukowanie. Jeżeli podgląd wybranego pliku będzie niedostępny, w oknie podglądu będzie widoczny komunikat [Nie można wyświetlić podglądu]. 11

14 2. Wersja do systemu Windows Ręczne drukowanie w dupleksie Jeżeli chcesz wydrukować więcej niż 2 strony, możesz użyć ręcznego drukowania w dupleksie. 1. Po wybraniu zawartości do drukowania kliknij przycisk [Więcej ustawień] na stronie Drukuj. 2. Na stronie Więcej ustawień zaznacz opcję [Dupleks], wybierz tryb drukowania w dupleksie, a następnie kliknij przycisk [OK]. 3. Na stronie Drukuj kliknij przycisk [Drukuj]. Zostanie wyświetlone okno drukowania w dupleksie, a drukarka zacznie drukować strony parzyste. 4. Po wydrukowaniu stron parzystych wyjmij cały pozostały papier z tacy podajnika zgodnie z instrukcją wyświetlaną na ekranie, a następnie odwróć wydrukowane strony. Naciśnij przycisk zasilania na drukarce, aby wydrukować strony nieparzyste. 5. Ręczne drukowanie dwustronne zostało ukończone. 12

15 Kopiowanie (obsługiwane tylko w modelach SP 150SU i SP 150SUw) Ustawienia skonfigurowane za pośrednictwem tej aplikacji będą stosowane tylko wtedy, gdy drukarka będzie obsługiwana przy użyciu tej aplikacji. Na przykład: nawet w przypadku naciśnięcia przycisku uruchamiania na drukarce po ustawieniu funkcji Drukowanie łączone przy użyciu tej aplikacji, funkcja Drukowanie łączone nie zostanie aktywowana. W takiej sytuacji kliknij przycisk [Kopiuj] na aplikacji. Zwykłe kopiowanie Na stronie Kopiuj ustaw wymagane parametry, a następnie kliknij przycisk [Kopiuj]. 13

16 2. Wersja do systemu Windows Kopiowanie dowodu tożsamości Aby skopiować przednią i tylną stronę dowodu tożsamości na tej samej stronie papieru A4, wykonaj następujące czynności: 1. Na stronie Kopiuj ustaw przełącznik Kop. dow. toż. po prawej stronie, a następnie kliknij przycisk [Kop. dow. toż.]. 2. Umieść przednią stronę dowodu tożsamości na drukarce zgodnie z animowaną instrukcją na ekranie, a następnie kliknij przycisk [OK]. 14

17 3. Po skopiowaniu przedniej strony dowodu tożsamości zaczną migać 2 zielone diody na drukarce. Odwróć dowód tożsamości tylną stroną do dołu w ciągu jednej minuty i połóż go w tym samym miejscu, a następnie naciśnij przycisk uruchamiania na drukarce. 4. Kopiowanie dowodu tożsamości zostało zakończone. 15

18 2. Wersja do systemu Windows N na 1 Kopia Aby skopiować wiele stron na jednym arkuszu papieru, wykonaj następujące czynności: 1. Na stronie Kopiuj kliknij przycisk [Więcej ustawień]. Na stronie Więcej ustawień zaznacz opcję [N na 1 Kopia], a następnie kliknij przycisk [OK]. 2. Kliknij przycisk [Kopiuj] na stronie funkcji i umieść pierwszą stronę oryginalnego dokumentu na drukarce zgodnie z animowaną instrukcją na ekranie, a następnie kliknij przycisk [OK]. 16

19 3. Po skopiowaniu przedniej strony oryginalnego dokumentu zaczną migać 2 zielone diody na drukarce. Umieść w ciągu jednej minuty następną stronę oryginalnego dokumentu na drukarce zgodnie z animowaną instrukcją na ekranie, a następnie naciśnij przycisk uruchamiania na drukarce. Powtórz powyższe kroki, aż do wydrukowania dokumentu. 4. Operacja N na 1 Kopia została zakończona. 17

20 2. Wersja do systemu Windows Skanowanie (obsługiwane tylko w modelach SP 150SU i SP 150SUw) Skanowanie Umieść skanowany dokument w obszarze skanowania na drukarce, a następnie wykonaj następujące czynności: 1. Po ustawieniu parametrów skanowania na stronie Skanuj kliknij przycisk [Skanuj]. 2. Postęp skanowania jest wyświetlany na ekranie. 18

21 3. Zeskanowane obrazy można sprawdzić na stronie Skanuj. 4. Aby przeglądać, obracać lub wydrukować obrazy, kliknij je dwukrotnie. 19

22 2. Wersja do systemu Windows Ustawianie Przed skanowaniem można ustawić wymagane parametry. Kliknij przycisk [Więcej ustawień], wybierz żądane opcje skanowania, a następnie kliknij przycisk [OK]. Zapisywanie Aby zapisać wybrane zeskanowane obrazy, kliknij przycisk [Zapisz]. Po wybraniu jednego obrazu można go zapisać w formacie JPG, TIF lub PDF. Większą liczbę wybranych obrazów można zapisać w formatach TIF lub PDF. Obrazy zostaną zapisane w kolejności wskazywanej przez numery w ich prawym górnym rogu. Drukowanie Kliknij przycisk [Drukuj], aby przejść do strony Drukuj. Przycisku tego nie można wybrać, jeżeli nie zostały wybrane żadne obrazy. 20

23 Ustawianie SUstawianie łączności Wi-Fi drukarki (obsługiwane tylko w modelach SP 150w i SP 150SUw) Wybierz z listy sieć bezprzewodową, wprowadź odpowiednie hasło, a następnie kliknij Połącz, aby skonfigurować ustawienia łączności bezprzewodowej tej drukarki. Ustaw przełącznik WLAN, aby odpowiednio włączyć lub wyłączyć funkcję Wi-Fi. Aby zastosować wszelkie zmiany stanu łączności Wi-Fi, należy uruchomić ponownie drukarkę. 21

24 2. Wersja do systemu Windows Ustawianie adresu IP drukarki (obsługiwane tylko w modelach SP 150w i SP 150SUw) W drukarce można ustawić uzyskiwanie adresu IP lub stały adres IP. Aby ustawić stały adres IP drukarki, skontaktuj się z administratorem sieci w celu uzyskania pomocy. Ustawianie funkcji Programowy AP (obsługiwane tylko w modelach SP 150w i SP 150SUw) Wprowadź identyfikator SSID oraz hasło do sieci funkcji Programowy AP, a następnie ustaw odpowiednio przełącznik, aby włączyć lub wyłączyć Programowy AP. Aby zastosować wszelkie zmiany stanu funkcji Programowy AP, należy uruchomić ponownie drukarkę. 22

25 Oszczędzanie energii Użyj tej funkcji, aby ustawić czas bezczynności, po którym drukarka będzie przechodzić do trybu drzemki. Czas bezczynności można ustawić w granicach od 1 do 30 minut. 23

26 2. Wersja do systemu Windows Więcej ustawień Użyj tej funkcji, aby ustawić określone parametry drukarki. Jeżeli to nie jest konieczne, nie zmieniaj wartości żadnej z tych opcji. 24

27 Zmodyfikuj hasło Ta funkcja służy do zmiany hasła administratora. Hasło administratora służy głównie do uwierzytelniania. Jeżeli uwierzytelnianie nie powiedzie się, otrzymasz powiadomienie o błędnym haśle i wyświetli się monit o wprowadzenie prawidłowego hasła. Hasło można wprowadzać ponownie nieograniczoną liczbę razy. Po pomyślnym uwierzytelnieniu można zmienić parametry na stronach Wi-Fi, Programowy AP, TCP/IP, Oszczędzanie energii i Więcej ustawień. Po uwierzytelnieniu administratora nie będą się pojawiać monity o wprowadzenie hasła podczas kolejnych operacji związanych z ustawieniami. Początkowe hasło administratora to

28 3. Wersja do komputerów Mac 3. Wersja do komputerów Mac Instalacja Zainstaluj oprogramowanie, uruchamiając program instalacyjny z dysku CD-ROM dodanego do drukarki. Kopiowanie (obsługiwane tylko w modelach SP 150SU i SP 150SUw) Ustawienia skonfigurowane za pośrednictwem tej aplikacji będą stosowane tylko wtedy, gdy drukarka będzie obsługiwana przy użyciu tej aplikacji. Na przykład: nawet w przypadku naciśnięcia przycisku uruchamiania na drukarce po ustawieniu funkcji Drukowanie łączone przy użyciu tej aplikacji, funkcja Drukowanie łączone nie zostanie aktywowana. W takiej sytuacji kliknij przycisk [Kopiuj] na aplikacji. Zwykłe kopiowanie Na stronie Kopiuj ustaw wymagane parametry, a następnie kliknij przycisk [Kopiuj]. 26

29 Kopiowanie dowodu tożsamości Aby skopiować przednią i tylną stronę dowodu tożsamości na tej samej stronie papieru A4, wykonaj następujące czynności: 1. Połóż dowód tożsamości przednią stroną w lewej środkowej części panelu skanowania. 2. Na stronie Kopiuj kliknij przycisk [Kop. dow. toż.]. Kiedy przycisk [Kopiuj] stanie się pomarańczowy, kliknij go. 3. Kiedy dwie diody na drukarce zaczną migać, oznacza to, że przednia strona dowodu tożsamości została zeskanowana. Odwróć dowód tożsamości i połóż go w tym samym miejscu, a następnie naciśnij przycisk uruchamiania na drukarce. 4. Kopiowanie dowodu tożsamości zostało zakończone. 27

30 3. Wersja do komputerów Mac Ustawianie (obsługiwane tylko w modelach SP 150w i SP 150SUw) Ustawienia Wi-Fi (obsługiwane tylko w modelach SP 150w i SP 150SUw) Wybierz z listy rozwijanej sieć bezprzewodową, wprowadź odpowiednie hasło, a następnie kliknij [Zastosuj], aby skonfigurować ustawienia łączności bezprzewodowej tej drukarki. 28

31 4. Wersja do systemu Android i ios'a Instalacja Zainstaluj oprogramowanie z oficjalnej witryny internetowej firmy RICOH pod adresem: Uruchamianie programu 1. Dotknij ikony, aby otworzyć program RICOH Printer. Program wyświetla poniższy ekran powitalny i zaczyna wyszukiwać dostępne drukarki. 29

32 4. Wersja do systemu Android i ios'a 2. Jeżeli zostanie znaleziona drukarka w trybie online, pojawi się strona funkcji. 3. Jeżeli program nie znajdzie żadnych drukarek w trybie online, wyświetli monit o ponowne wyszukanie dostępnych drukarek. 30

33 Strona funkcji Wybierz ikonę funkcji (Drukuj, Kopiuj, Skanuj, Ustawienia) na dole strony, aby wyświetlić odpowiednią stronę. Po wybraniu drukarki jednofunkcyjnej (SP 150/SP 150w) dostępne będą ikony Drukuj i Ustawienia. Po wybraniu drukarki wielofunkcyjnej (SP 150SU/SP 150SUw) dostępne będą wszystkie ikony. 31

34 4. Wersja do systemu Android i ios'a Drukowanie Drukowanie zwykłe 1. Wybierz [Wybierz pliki druku...], aby przejść do strony wyboru pliku. 2. Na stronie wyboru plików wybierz plik do drukowania. 3. Po wybraniu pliku ustaw wymagane parametry drukowania. Wyświetl podgląd pliku, wybierając przycisk [Podgląd], a następnie wybierz przycisk [Drukuj], aby zacząć drukowanie. Drukowanie dwustronne (dupleks) 1. Po wybraniu dokumentu do drukowania wybierz pozycję [Dupleks] na stronie Drukuj. 2. Na stronie Dupleks wybierz jedną z opcji. 3. Wybierz przycisk [Drukuj], aby przejść do strony Funkcje. Drukarka wydrukuje strony parzyste. 4. Po wydrukowaniu stron parzystych wyjmij cały pozostały papier z tacy podajnika. Odwróć wydrukowane strony i umieść je na tacy podajnika. Naciśnij przycisk zasilania na drukarce, aby wydrukować strony nieparzyste. 5. Ręczne drukowanie dwustronne zostało ukończone. 32

35 Kopiowanie (obsługiwane tylko w przypadku modeli SP 150SU i SP 150SUw) Ustawienia wprowadzone w aplikacji są stosowane tylko podczas używania drukarki za pośrednictwem tej aplikacji. Jeżeli na przykład naciśniesz przycisk uruchamiania na drukarce po ustawieniu druku łączonego w tej aplikacji, operacja druku łączonego nie zostanie wykonana. W takim przypadku wybierz przycisk [Kopiuj] w aplikacji. Zwykłe kopiowanie 1. Na stronie Kopiuj ustaw wymagane parametry, a następnie wybierz przycisk [Kopiuj]. 33

36 4. Wersja do systemu Android i ios'a N na 1 Kopia Aby skopiować wiele stron na jednym arkuszu papieru, wykonaj następujące czynności: 1. Na stronie Kopiuj wybierz pozycję [N na 1 Kopia]. 2. Na stronie N na 1 Kopia wybierz jedną z opcji. 3. Wybierz przycisk [Kopiuj] na stronie funkcji i umieść pierwszą stronę oryginalnego dokumentu na drukarce, a następnie wybierz przycisk [OK]. 4. Po skopiowaniu przedniej strony oryginalnego dokumentu zacznie migać dioda na drukarce. Umieść w ciągu jednej minuty następną stronę oryginalnego dokumentu na drukarce, a następnie naciśnij przycisk uruchamiania na drukarce. Powtórz powyższe kroki, aż do wydrukowania wszystkich dokumentów. 5. Operacja N na 1 Kopia została zakończona. 34

37 Skanowanie (obsługiwane tylko w przypadku modeli SP 150SU i SP 150SUw) Skanowanie Umieść skanowany dokument w obszarze skanowania na drukarce, a następnie wykonaj następujące czynności: 1. Na stronie Skanuj ustaw wymagane parametry, a następnie wybierz przycisk [Skanuj]. 35

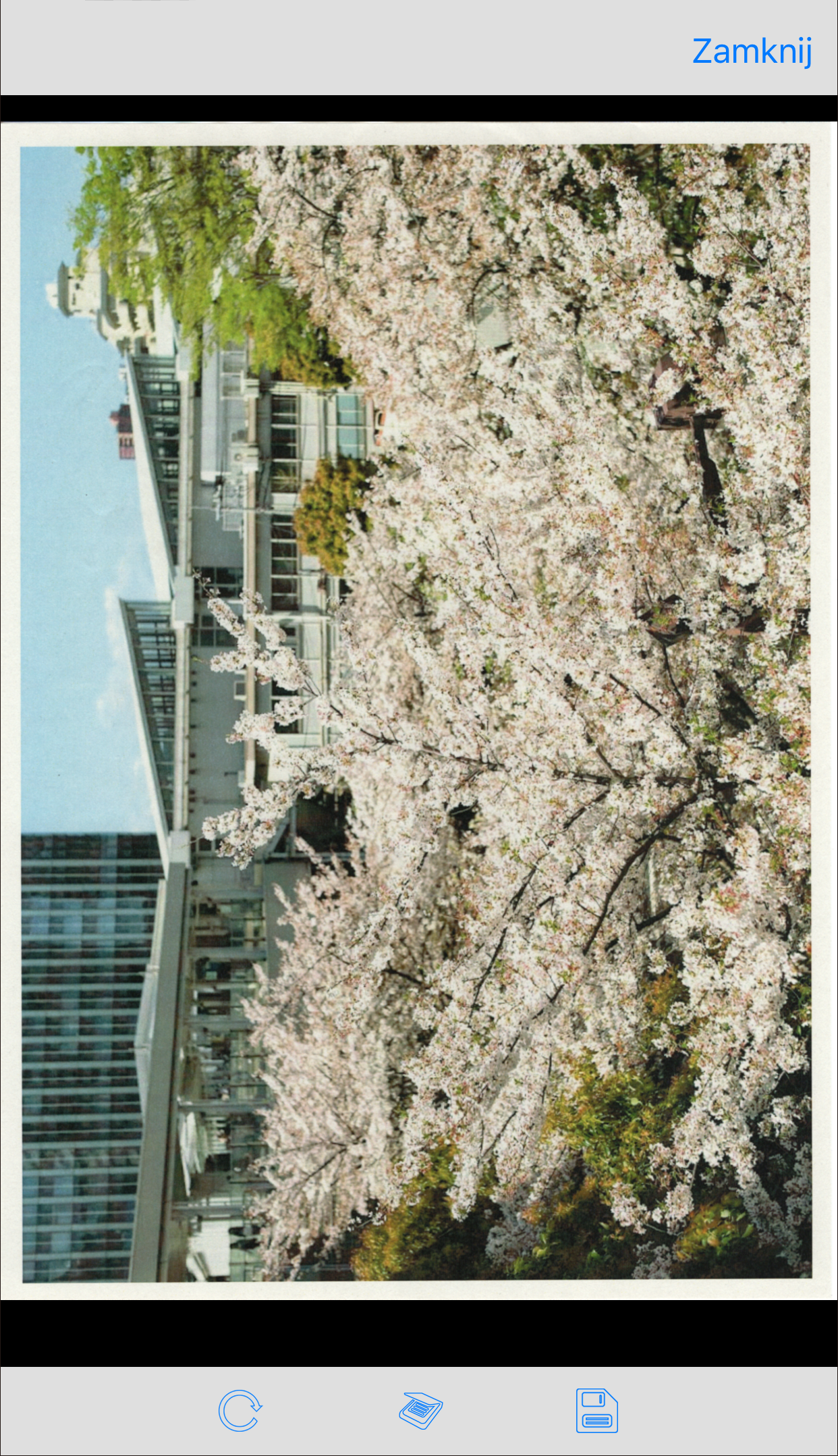

38 4. Wersja do systemu Android i ios'a 2. Zostanie wyświetlony podgląd. Rozciągnij lub ściągnij obraz palcami i przewiń ekran, aby dostosować wyświetlanie obrazu, a następnie wybierz pozycję (Obróć), aby odpowiednio obrócić obraz. 3. Wybierz pozycję go zachować. 36 (Skanuj), aby zeskanować obraz, lub (Zapisz), aby

39 Ustawienia Ustawianie łączności Wi-Fi drukarki (obsługiwane tylko w modelach SP 150w i SP 150SUw) 1. Na stronie Ustawienia wybierz pozycję [Wi-Fi]. 2. Ustaw przełącznik [WLAN], aby odpowiednio włączyć lub wyłączyć funkcję Wi-Fi. Aby zastosować wszelkie zmiany stanu łączności Wi-Fi, należy uruchomić ponownie drukarkę. 3. Po włączeniu funkcji Wi-Fi wybierz z listy sieć bezprzewodową, wprowadź odpowiednie hasło, a następnie wybierz pozycję Połącz, aby nawiązać połączenie. 37

40 4. Wersja do systemu Android i ios'a Ustawianie funkcji Programowy AP (obsługiwane tylko w modelach SP 150w i SP 150SUw) 1. Na stronie Ustawienia wybierz pozycję [Programowy AP]. 2. Ustaw przełącznik [Programowy AP], aby odpowiednio włączyć lub wyłączyć funkcję Programowy AP. Aby zastosować wszelkie zmiany stanu funkcji Programowy AP, należy uruchomić ponownie drukarkę. 3. Po włączeniu funkcji Programowy AP wprowadź identyfikator SSID i hasło do sieci funkcji Programowy AP. Wybierz pozycję [Gotowe] aby zapisać ustawienia. 38

41 Ustawianie adresu IP drukarki (obsługiwane tylko w modelach SP 150w i SP 150SUw) W drukarce można ustawić uzyskiwanie adresu IP lub stały adres IP. Aby ustawić stały adres IP drukarki, skontaktuj się z administratorem sieci w celu uzyskania pomocy. 1. Na stronie Ustawienia wybierz pozycję [TCP/IP]. 2. Ustaw przełącznik [Użyj adresu ręcznego], aby odpowiednio włączyć lub wyłączyć Statyczny adres IP. Aby zastosować wszelkie zmiany stanu ustawienia adresu IP, należy uruchomić ponownie drukarkę. 3. Jeżeli jest włączony Statyczny adres IP, określ ustawienia [Adres IP], [Maska pod.] i [Brama]. Wybierz pozycję [Gotowe] aby zapisać ustawienia. 39

42 4. Wersja do systemu Android i ios'a Oszczędzanie energii Użyj tej funkcji, aby ustawić czas bezczynności, po którym drukarka będzie przechodzić do trybu drzemki. 1. Na stronie Ustawienia wybierz pozycję [Oszcz. en.]. 2. Ustaw czas bezczynności w granicach od 1 do 30 minut. Wybierz pozycję [Gotowe] aby zapisać ustawienia. Aby zastosować wszelkie zmiany ustawienia oszczędzania energii, należy uruchomić ponownie drukarkę. 40

43 Ustawienia zaawansowane Użyj tej funkcji, aby ustawić określone parametry drukarki. Jeżeli to nie jest konieczne, nie zmieniaj wartości żadnej z tych opcji. 1. Na stronie Ustawienia wybierz pozycję [Ustawienia zaawans.]. 2. Określ odpowiednio parametry. Aby zastosować wszelkie zmiany ustawień zaawansowanych, należy uruchomić ponownie drukarkę. 41

44 4. Wersja do systemu Android i ios'a Modyfikacja hasła Ta funkcja służy do zmiany hasła administratora. Hasło administratora służy głównie do uwierzytelniania. Jeżeli uwierzytelnianie nie powiedzie się, otrzymasz powiadomienie o błędnym haśle i wyświetli się monit o wprowadzenie prawidłowego hasła. Hasło można wprowadzać ponownie nieograniczoną liczbę razy. Po pomyślnym uwierzytelnieniu można zmienić parametry na stronach Wi-Fi, Programowy AP, Adres IP, Oszczędzanie energii i Ustawienia zaawansowane. Po uwierzytelnieniu administratora nie będą się pojawiać monity o wprowadzenie hasła podczas kolejnych operacji związanych z ustawieniami. Początkowe hasło administratora to Na stronie Ustawienia wybierz pozycję [Zmodyfikuj hasło]. 2. Określ hasło. Wybierz pozycję [Gotowe] aby zapisać ustawienia. Aby zastosować wszelkie zmiany hasła administratora, należy uruchomić ponownie drukarkę. 42

45 5. Rozwiązywanie problemów Typowe problemy Nie można nawiązać połączenia z drukarką W takiej sytuacji program RICOH Printer (w systemie Windows) wyświetla poniższą stronę. Postępuj zgodnie z instrukcją na ekranie, aby rozwiązać problemy z połączeniem sieciowym, a następnie ponów wyszukiwanie dostępnych drukarek. Utrata hasła administratora Przywróć ustawienia fabryczne drukarki (na podstawie informacji w instrukcji obsługi), a następnie wprowadź domyślne hasło Po uwierzytelnieniu administratora edytuj odpowiednie parametry. Ustawienia skonfigurowano pomyślnie, ale drukarka nie reaguje Po włączeniu lub wyłączeniu funkcji Wi-Fi oraz Programowy AP należy uruchomić ponownie drukarkę, aby je zastosować. Program RICOH Printer (do systemu Windows) może połączyć się z drukarką, ale nie działa prawidłowo Zainstaluj ponownie sterowniki drukarki, a następnie uruchom ponownie program RICOH Printer (do systemu Windows). 43

46 Rozwiązywanie problemów W programie RICOH Printer (do systemu Windows) nie można drukować plików w niektórych formatach Kliknij prawym przyciskiem myszy plik w takim formacie, a następnie sprawdź, czy w menu podręcznym jest dostępne polecenie [Drukuj]. Jeżeli polecenie [Drukuj] jest niedostępne, dany format pliku jest nieobsługiwany przez program RICOH Printer. Poziom toneru wynosi 0% i nie można użyć drukarki Wymień pustą kasetę z tonerem na nową kasetę. Aby zakupić materiały eksploatacyjne, znajdź lokalnego sprzedawcę. Drukarka działa nieprawidłowo i nie można jej używać Jeżeli drukarka działa nieprawidłowo, na pasku powiadomień po lewej stronie okna programu RICOH Printer zostanie wyświetlony typ błędu. Niektóre błędy można wyeliminować, uruchamiając ponownie drukarkę. Inne błędy wymagają interwencji profesjonalnego personelu serwisowego. Znajdź lokalny punkt serwisowy, aby oddać drukarkę do naprawy. Umożliwi to jak najszybsze wznowienie eksploatacji drukarki. 44

47 Komunikaty błędu na ekranie Komunikat Przyczyny Rozwiązania Zakleszczenie papieru: Papier pozostał Zakleszczenie papieru: Brak podawania Zakleszczenie papieru: Rolka rejestru Zakleszczenie papieru: Wewnętrzne Zakleszczenie papieru: Wyjdź Pokrywa otwarta Brak kasety z tonerem Przepełnienie pamięci PDL Zakleszczony papier pozostaje wewnątrz drukarki. Taca podajnika jest pusta. Do podajnika załadowano zbyt dużo papieru. Papier został załadowany nieprawidłowo. Zwinięty papier. Wykorzystano nieobsługiwany typ papieru. Wykorzystano nieobsługiwany typ papieru. Nieprawidłowe ustawienie typu papieru. Papier jest wilgotny lub pomarszczony. Wykorzystano złożony papier. Zwinięty papier. Pokrywę pozostawiono otwartą. Nie zainstalowano kasety z tonerem. Kaseta z tonerem jest zainstalowana nieprawidłowo. Przepełnienie pamięci PDL Otwórz pokrywę serwisową, wyjmij kasetę z tonerem, a następnie wyciągnij zakleszczony papier. Kasetę z tonerem należy trzymać z dala od światła. 1. Załaduj papier do podajnika i naciśnij przycisk zasilania. 2. Wyjmij część papieru z tacy i naciśnij przycisk zasilania (pojemność maksymalna: 50 arkuszy). 3. Wyjmij cały papier z podajnika, odwróć go, a następnie załaduj ponownie. Dostosuj ustawienie prowadnicy bocznej, a następnie naciśnie przycisk zasilania. 4. Wyprostuj zwinięty papier i załaduj go ponownie. 5. Stosuj tylko obsługiwane typy papieru. Zobacz Obsługiwane typy papieru w podręczniku użytkownika. Wyciągnij ostrożnie zakleszczony papier. Otwórz pokrywę serwisową, wyjmij kasetę z tonerem, a następnie ostrożnie wyciągnij zakleszczony papier. Włóż kasetę z tonerem z powrotem do urządzenia i zamknij pokrywę serwisową. Nie wystawiaj kasety na działanie słońca przez więcej niż 5 minut. Otwórz pokrywę serwisową, unieś dźwignię zwalniania nacisku, a następnie ostrożnie wyciągnij zakleszczony papier. Dociśnij dźwignię zwalniania nacisku i zamknij pokrywę serwisową. Zamknij pokrywę. 1. Włóż kasetę z tonerem. 2. Otwórz pokrywę serwisową, wyciągnij kasetę z tonerem i włóż ją ponownie. Aby usunąć błąd, naciśnij przycisk zasilania. Koniec tonera Kaseta z tonerem jest pusta. Dokonaj wymiany kasety z tonerem. 45

48 Rozwiązywanie problemów Kody błędu na ekranie Kod błędu Przyczyny Rozwiązania SC202 SC203 Usterka zespołu lasera. SC204 SC491 SC501 SC520 SC530 Błąd zespołu wysokiego napięcia. Błąd zasilacza. Błąd silnika głównego. Błąd silnika wentylatora. SC541 SC542 SC543 SC544 Błąd utrwalacza termicznego. Aby usunąć błąd, wyłącz i włącz ponownie zasilanie. Jeśli błąd się powtarza, skontaktuj się ze swoim dostawcą lub działem technicznym RICOH. SC545 SC559 SC560 Niskie napięcie. SC497 Usterka termistora. SC688 Błąd płyty głównej. SC1001 Błąd skanera. SC1002 Błąd modułu Wi-Fi. SC1006 Błąd DMA. 46

49 Wskazówki dotyczące unikania zacięć papieru Występowanie zacięć papieru można znacząco zredukować, używając zalecanych rodzajów nośników do drukowania. W wypadku zacięć papieru postępuj zgodnie z instrukcją w sekcji Usuwanie zacięcia papieru w podręczniku użytkownika. Załaduj papier zgodnie z instrukcją w sekcji Ładowanie papieru w podręczniku użytkownika. Dostosuj prawidłowo położenie prowadnicy papieru. Nie przeciążaj tacy podajnika. Nie próbuj wyjmować papieru z tacy podajnika podczas drukowania. Przed załadowaniem papieru powyginaj arkusze w obie strony oraz je przekartkuj, a następnie wyprostuj. Nie używaj papieru falistego, złożonego, wilgotnego ani poskręcanego. Nie należy umieszczać w tacy podajnika papieru różnych typów jednocześnie. Używaj tylko zalecanych nośników do drukowania. Zobacz sekcję Ładowanie papieru w podręczniku użytkownika. Nośniki do drukowania przechowuj w odpowiednich warunkach. Za pomocą sterownika drukarki wybierz prawidłowy typ papieru. Nie próbuj wyciągać papieru z podajnika w trakcie drukowania. Zablokowany arkusz papieru będzie prawdopodobnie pokryty niezużytym tonerem. Uważaj, aby nie pobrudzić nim sobie rąk ani ubrań. Toner na stronach wydrukowanych bezpośrednio po usunięciu zacięcia papieru może być niewystarczająco utrwalony i powodować smugi. Wykonaj wydruki testowe, aż smugi przestaną się pojawiać. Nie wolno wyciągać z drukarki zablokowanego papieru na siłę, ponieważ może się on podrzeć. Porwane kawałki papieru pozostałe w urządzeniu mogą powodować kolejne zacięcia, a także uszkodzić urządzenie. Zacięcia papieru mogą prowadzić do braku stron. Sprawdź, czy w zadaniu drukowania nie ma brakujących stron, a jeżeli występują braki, wydrukuj odpowiednie strony jeszcze raz. Na zakleszczonym tonerze może znajdować się nieutrwalony toner. W trakcie usuwaniu zakleszczonego papieru uważaj, aby nie zabrudzić odzieży i rąk. Nie wyciągaj zakleszczonego papieru siłą. Zakleszczony papier może być rozdarty i pozostawać wewnątrz urządzenia. Spróbuj otworzyć i zamknąć pokrywę serwisową lub wyłączyć i włączyć zasilanie. Urządzenie może zwrócić zakleszczony papier automatycznie. PL PL M A 47
