Plac zabaw dz. Nr 1005 w Szewcach, gmina Wisznia Mała SST SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH

Transkrypt

1 PIETRUCHA MROZIUK P R O J E K T SST SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Kod ROBOTY BUDOWLANE ZWIĄZANE Z OBIEKTAMI NA TERENACH SPORTOWYCH Kod OBIEKTY REKREACYJNE Jednostka autorska Przedsiębiorstwo Usługowe "AD REM" - inż. Adam Halka ul. Sarbinowska 43/5 ; Wrocław modyfikacja przy zastosowaniu programu SEKOspec promocja@sekocenbud.pl ISBN Copyright by OWEOB PROMOCJA Sp. z o.o. Wszelkie prawa zastrzeżone! Wykorzystanie treści niniejszej specyfikacji technicznej dozwolone jest wyłącznie do przygotowania dokumentacji budowlanej. Kopiowanie, przedrukowywanie i rozpowszechnianie całości lub fragmentów niniejszej publikacji w celach komercyjnych bez pisemnej zgody autora zabronione. Wrocław 2011

2 SPIS TREŚCI 1. WSTEP Przedmiot ST Zakres stosowania ST Zakres robót objętych ST Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY SPRZET TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOSCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOSCI PRZEPISY ZWIĄZANE...7 Najważniejsze oznaczenia i skróty: ST Specyfikacja Techniczna SST Szczegółowa Specyfikacja Techniczna ITB Instytut Techniki Budowlanej Inwestor: Gmina Wisznia Mała, ul. Wrocławska 9 ; Wisznia Mała 2

3 1. WSTĘP Plac zabaw dz. Nr 1005 w Szewcach, gmina Wisznia Mała 1.1 Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru podbudowy i nawierzchni placu zabaw oraz montażu wyposażenia rekreacyjnego w ramach przedsięwzięcia inwestycyjnego pn.: Budowa placu zabaw na terenie działki Nr 1005 w Szewcach, gmina Wisznia Mała Inwestor : Gmina Wisznia Mała ; ul. Wrocławska 9 ; Wisznia Mała Całość urządzeń rekreacyjnych do zamontowania na nawierzchni poliuretanowej EPDM. Podbudowa pod nawierzchnie - wg projektu 1.2 Zakres stosowania SST Specyfikacja techniczna (SST) stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Odstępstwa od wymagań podanych w niniejszej specyfikacji mogą mieć miejsce tylko w przypadkach małych prostych robót i konstrukcji drugorzędnych o niewielkim znaczeniu, dla których istnieje pewność, ze podstawowe wymagania beda spełnione przy zastosowaniu metod wykonania na podstawie doświadczenia i przy przestrzeganiu zasad sztuki budowlanej. 1.3 Zakres robót objetych SST Zakres robót obejmuje budowe nawierzchni : poliuretanowej przepuszczalnej dla wody, na bazie granulatu EPDM oraz dostawę i montaż wyposażenia rekreacyjnego na wolnym powietrzu wg wyszczególnienia w pkcie 1.1 nawierzchni trawiastej naturalna na warstwie wg projektu.. Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem podbudowy,nawierzchni placu zabaw, oraz dostawy i montażu wyposażenia rekreacyjnego a więc: warstw podbudowy i nawierzchni boiska na bazie z granulatu EPDM ( parametry techniczne wg p-ktu 2.4) warstw podbudowy i nawierzchni trawiastej naturalnej montażu obrzeży, dostawę i montaż wyposażenia rekreacyjnego oraz kontrola jakości robót i materiałów 1.4 Określenia podstawowe Określenia podane w niniejszej Specyfikacji sa zgodne z odpowiednimi normami oraz określeniami podanymi w SST Kod CPV Roboty budowlane, Wymagania ogólne. Układ warstw nawierzchni i podbudowy wraz ze sposobem ich połączenia, Dostawa i montaż urządzeń placu zabaw: Urządzenie zabawowe typ "TWIERDZA" - 2 slizgi - na kotwach szt.1 Urządzenie zabawowe - typ "Samochodzik ciężarówka" -na kotwach szt.1 Urządzenie zabawowe typ "Zestaw 6- elementowy" - na kotwach szt.1 Ławka metalowo-drewniana szt. 2 oraz regulamin placu zabaw z napisem RADOSNA SZKOŁA szt.1 Pozostałe określenia podstawowe sa zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w specyfikacji technicznej Wymagania ogólne" punkt Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacja projektowa, ST i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące robót podano w SST Kod CPV Inwestor: Gmina Wisznia Mała, ul. Wrocławska 9 ; Wisznia Mała 3

4 2. MATERIAŁY OGÓLNE WYMAGANIA Plac zabaw dz. Nr 1005 w Szewcach, gmina Wisznia Mała 2.1 Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w SST Kod CPV Roboty budowlane Wymagania ogólne pkt 2 Wykonawca jest zobowiązany do: dostarczenia materiałów zgodnie z wymaganiami specyfikacji technicznych, stosowania materiałów produkcji krajowej lub zagranicznej, posiadających aprobatę techniczna odpowiednich instytutów badawczych, poinformowania Inżyniera ( Inspektora Nadzoru) przed rozpoczęciem dostaw o proponowanych źródłach materiałów oraz uzyskania zgodę Inżyniera. 2.2 Wyposażenie rekreacyjne placu zabaw - Urządzenie zabawowe typ "TWIERDZA" - 2 slizgi - na kotwach szt.1 Urządzenie zabawowe - typ "Samochodzik ciężarówka" -na kotwach szt.1 Urządzenie zabawowe typ "Zestaw 6- elementowy" - na kotwach szt.1 Ławka metalowo-drewniana szt. 2 oraz regulamin placu zabaw z napisem RADOSNA SZKOŁA szt.1 Urządzenia rekreacyjne winny być zgodne z wymaganiami określonymi w dokumentacji projektowej i warunkami określonymi przez przepisy dotyczące urządzeń rekreacyjnych ( normy, certyfikaty) 2.3 Podbudowy wymagania Podbudowa pod nawierzchnie placu zabaw, należy wykonać z następujących warstw po korytowaniu: a) warstwa piasku - gr.10 cm, b) warstwa kruszywa 4-31 mm 10 cm c) warstwa maczki kamiennej 0-5 mm - 5 cm Wymagana tolerancja wynosi 3 mm na łacie 2 m. Na tak przygotowana podbudowę należy ułożyć warstwy pod strefy zabaw i ćwiczeń oraz komunikacyjną 2.4 Nawierzchnia bezpieczna pod strefę zabaw i ćwiczeń Przewiduje się budowę placu zabaw o powierzchni całkowitej ok. 240 m2 z wydzieleniem następujących stref: a) strefa do zabaw i ćwiczeń ruchowych, na której zostanie zainstalowany sprzęt rekreacyjny, pokryta nawierzchnią bezpieczną, syntetyczną poliuretanową - EPDM, w kolorze pomarańczowym w odcieniu PANTONE: 152 C, RAL: 2011 Tieforange, zgodną z Polskimi Normami, W celu ułatwienia spływu wód opadowych należy zastosować na nawierzchni spadek min. 1 %. Łączna grubość nawierzchni poliuretanowej (wraz z warstwą amortyzującą SBR) min. 45 mm. Powierzchnia ok. 152,0 m2 Amortyzacja upadku dziecka z wysokości 2,10 m Bezpieczna nawierzchnia poliuretanowa EPDM składa się z: - Warstwy amortyzującej grub. min 37 mm składającej się z czarnego granulatu gumowego SBR średnicy (grubość granulatu zgodnie z kartą techniczną produktu połączonego żywicą poliuretanową wykonanej bezspoinowo specjalną układarką mas tartanowych - Warstwy użytkowej grub. 8 mm składającej się z granulatu kauczukowego EPDM średnicy 1-4 mm i żywicy poliuretanowej. Warstwę tę należy ułożyć bezspoinowo specjalną układarką mas tartanowych, b) strefa komunikacyjna (rekreacyjna) pokryta nawierzchnią syntetyczną poliuretanową - EPDM w kolorze niebieskim w odcieniu PANTONE: 540 C, RALL 5003 Saphirblau, zgodną z Polskimi Normami.. Nawierzchnie należy układać na podbudowie z kruszywa naturalnego, stabilizowanego mechanicznie i ograniczyć obrzeżem betonowym na pograniczu z nawierzchnią trawiastą. W celu ułatwienia spływu wód opadowych należy zastosować spadek poprzeczny wynoszący min. 2 %. Łączna grubość nawierzchni (wraz z warstwą stabilizującą typu ET) min. 40mm. Powierzchnia ok. 29,0 m2 m2 Inwestor: Gmina Wisznia Mała, ul. Wrocławska 9 ; Wisznia Mała 4

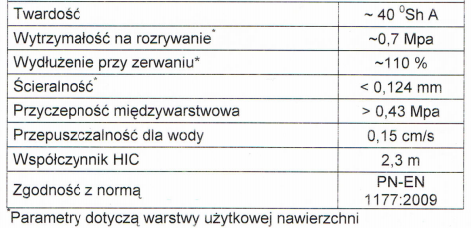

5 Nawierzchnię tę należy ułożyć na tak zwanej warstwie stabilizującej typu ET, spełniającej rolę systemową podbudowę pod nawierzchnię. Należy wykonać w oparciu o recepturę producenta lub aprobatę bądź kartę techniczną danej nawierzchni. Przez systemową podbudowę należy rozumieć warstwę przepuszczalną dla wody wykonaną jako mieszanka żwiru suszonego (2-5 mm), granulatu gumowego SBR (1-4 mm) i kleju (żywicy poliuretanowej), wykonaną w oparciu o w/w wymienione dokumenty. Warstwę tę należy ułożyć bezspoinowo specjalną układarką mas tartanowych. Grubość podbudowy powinna wynosić min 30 mm. Na tak wykonaną podbudowę systemową układa się nawierzchnię poliuretanową. Warstwa amortyzująca gr.37 mm jak wyżej. Nawierzchnia poliuretanowa EPDM o grub. 8 mm składaja się z granulatu kauczukowego EPDM średnicy 1-4 mm i żywicy poliuretanowej. Warstwę tę należy ułożyć bezspoinowo specjalną układarką mas tartanowych, Nawierzchnia pod strefę zabaw i ćwiczeń i komunikacyjną: Podstawowe parametry nawierzchni Nawierzchnia w strefie komunikacyjnej powinna być w kolorze niebieskim w odcieniu PANTONE: 540 C, RALL 5003 Saphirblau ze spadkiem poprzecznym wynoszącym min. 2 %. c) strefa zielona pod trawniki z możliwością obsadzenia roślinnością średnią (krzewy liściaste i iglaste) i wysoką (drzewa liściaste i iglaste) o powierzchni ok. 168,0 m2. Nie dopuszcza się nasadzeń roślinnością niebezpieczną tj. trującą, ostrą czy kłującą. Nawierzchnia zieleńców powinna być wyprofilowana ze spadkiem od 1 3 %, ułatwiającym powierzchniowy spływ wody. Nawierzchnie placów zabaw amortyzujące upadki muszą odpowiadać normie PN-EN SPRZĘT Ogólne wymagania dotyczące sprzętu podano w SST Kod CPV Roboty budowlane Wymagania ogólne pkt 3. w tym : Walec samojezdny wibracyjny 8 t, walec samojezdny statyczny 10t, układarka mas tartanowych 4. TRANSPORT Ogólne wymagania dotyczące sprzętu podano w SST Kod CPV Roboty budowlane Wymagania ogólne pkt 4. Inwestor: Gmina Wisznia Mała, ul. Wrocławska 9 ; Wisznia Mała 5

6 4.1. Transport kruszyw Kruszywa mogą być przewożone dowolnymi środkami transportu w sposób zabezpieczający je przed zanieczyszczeniem i nadmiernym zawilgoceniem. Materiały i elementy powinny być przewożone odpowiednimi środkami transportu, oraz zgodnie z przepisami BHP i ruchu drogowego Sposób składowania wg p-ktu WYKONANIE ROBÓT Ogólne zasady wykonania robót podano w SST Kod CPV roboty budowlane Wymagania ogólne pkt Organizacja robót Roboty należy prowadzić zgodnie z dokumentacją techniczną przy udziale środków, które zapewnia osiągniecie projektowanej wytrzymałości, układu geometrycznego i wymiarów konstrukcji Wykonawca przedstawi Inspektorowi nadzoru do akceptacji projekt organizacji i harmonogram robót uwzględniający wszystkie warunki, w jakich będą wykonywane roboty podbudowy, nawierzchni i montażu wyposażenia. 5.2 Podłoże Podłoże pod podbudowy może stanowić grunt rodzimy lub nasypowy o WP l Podbudowa Rodzaj podbudowy przewidzianej do wykonania pod ułożenie nawierzchni powinien być zgodny z dokumentacja projektowa- patrz pkt.2.3 Rodzaj podbudowy musi być zaakceptowany przez Inżyniera. Podbudowa powinna być przygotowana zgodnie z wymaganiami określonymi jak w przepisach drogowych. 5.4 Obramowanie nawierzchni Obramowanie nawierzchni stanowi obrzeże trawnikowe 8x30 cm na lawie betonowej z oporem w poziomie nawierzchni. 5.5 Układanie nawierzchni poliuretanowej typ TARTAN zgodnie z zaleceniami producenta Temperatura mieszanki wbudowywanej nie powinna być niższa od minimalnej temperatury określonej normą tj.+10 st. Wilgotność względna powietrza - 65%.Pogoda bezdeszczowa. 5.6 Nawierzchnia trawiasta Przewiduje się wykonanie trawników z rolki na podłożu z ziemi urodzajnej typu humus o gr. min 15 cm. nawierzchnia wyprofilowana ze spadkiem 1-3% umożliwiająca naturalny odpływ wody. STANDARD WYKONANIA URZĄDZEŃ: Konstrukcja z drewna sosnowego bezrdzeniowego o przekroju 95x95mm, Montaż na kotwach stalowych ocynkowanych, Daszki czterospadowe epoksydowe z chorągiewkami, wszystkie balustrady pełne w zestawie z HPL, Drążki drabinek ocynkowane, Łańcuchy ze stali nierdzewnej Ślizg z blachy nierdzewnej z bokami Z HDPE Wykończenie samochodzika z HPL/ HDPE Liny w zestawie gimnastycznym z PP z rdzeniem stalowym Kapturki ochronne na słupach 6. KONTROLA JAKOŚCI ROBÓT Inwestor: Gmina Wisznia Mała, ul. Wrocławska 9 ; Wisznia Mała 6

7 Kontrola jakości polega na sprawdzeniu zgodności wykonania robót z projektem oraz wymaganiami podanymi w punkcie 5. Roboty podlegają odbiorowi. Przed przystąpieniem do robót Wykonawca powinien sprawdzić czy materiały posiadają atest wyrobu według punktu 2.1. niniejszej specyfikacji technicznej. 6.1 Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien sprawdzić czy materiały posiadają atest wyrobu według punktu 2.1. niniejszej specyfikacji technicznej. 6.2 Badania w czasie robót Sprawdzenie podłoża i podbudowy - polega na stwierdzeniu ich zgodności ze specyfikacją techniczną. Sprawdzenie prawidłowości wykonania nawierzchni z wymaganiami robót nawierzchniowych z PN-EN Sprawdzenie cech geometrycznych nawierzchni Niweleta nawierzchni. Różnice pomiędzy rzędnymi wykonanej nawierzchni i rzędnymi projektowanymi nie powinny przekraczać ± 1 cm. 7. OBMIAR ROBÓT Jednostka obmiarowa odbudowy nawierzchni placu zabaw jest 1 metr kwadratowy (m2). Jednostka obmiarowa obrzeży jest 1 metr (m) bieżący obrzeża. Jednostka obmiarowa dla wyposażenia rekreacyjnego jest 1 szt.. 8. ODBIÓR ROBÓT Wszystkie roboty objęte SST podlegają zasadom odbioru robót zanikających. Roboty uznaje sie za wykonane zgodnie z dokumentacją projektową, specyfikacjami technicznymi i wymaganiami Inżyniera jeżeli wszystkie pomiary i badania z zachowaniem tolerancji według punktu 6 dały wyniki pozytywne. Dokumentacja przekazywana Inwestorowi przy odbiorze powinna również zawierać : atest higieniczny 9. PODSTAWA PŁATNOŚCI Cena ryczałtowa określona w umowie. 10. Przepisy związane [*]PN-EN 1177:2009 Nawierzchnie placów zabaw amortyzujące upadki -- Wyznaczanie krytycznej wysokości upadku. [*]Pr B-11- Nawierzchnie placów zabaw. Wyznaczenie wysokości upadku. [*]PN-EN :2009 Wyposażenie placów zabaw i nawierzchnie -- Część 7: Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji. [*]PN-EN :2009 Wyposażenie placów zabaw i nawierzchnie -- Część 3: Dodatkowe wymagania bezpieczeństwa i metody badań zjeżdżalni. Dokumenty dotyczące nawierzchni poliuretanowej : 1) certyfikat lub deklaracja zgodności z normą PN-EN 14877:2008 lub aprobata techniczna ITB, lub rekomendacja techniczna ITB, lub wyniki badań specjalistycznego laboratorium potwierdzające parametry oferowanej nawierzchni, np. Labosport, lub dokument równoważny; 2) karta techniczna oferowanej nawierzchni potwierdzona przez jej producenta; 3) atest PZH dla oferowanej nawierzchni; 4) autoryzacja producenta nawierzchni poliuretanowej wystawiona dla wykonawcy na realizowaną inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta na tę nawierzchnię. PN-B Beton zwykły. PN-B Kruszywa mineralne do betonu zwykłego. Inwestor: Gmina Wisznia Mała, ul. Wrocławska 9 ; Wisznia Mała 7

8 PN-B Materiały budowlane. Woda do betonów i zapraw. BN-80/ /04 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Krawężniki i obrzeża. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą. PN-B-1 i 112:1996 Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych. PN-B-11113:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchnidrogowych. Piasek. Tymczasowe wytyczne techniczne. Polimeroasfalty drogowe. TWT-PAD-97. Informacje, instrukcje - zeszyt 54, Instytut Badawczy Dróg i Mostów, Warszawa, Warunki techniczne. Drogowe kationowe emulsje asfaltowe EmA-99. Informacje, instrukcje - zeszyt 60,Instytut Badawczy Dróg i Mostów, Warszawa, WTYMK-CZDP84 Wytyczne techniczne oceny jakości grysów i żwirów kruszonych z naturalnie rozdrobnionego surowca skalnego przeznaczonego do nawierzchni drog., CZDP, Warszawa,1984. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43 z 1999, poz. 430). Inwestor: Gmina Wisznia Mała, ul. Wrocławska 9 ; Wisznia Mała 8
