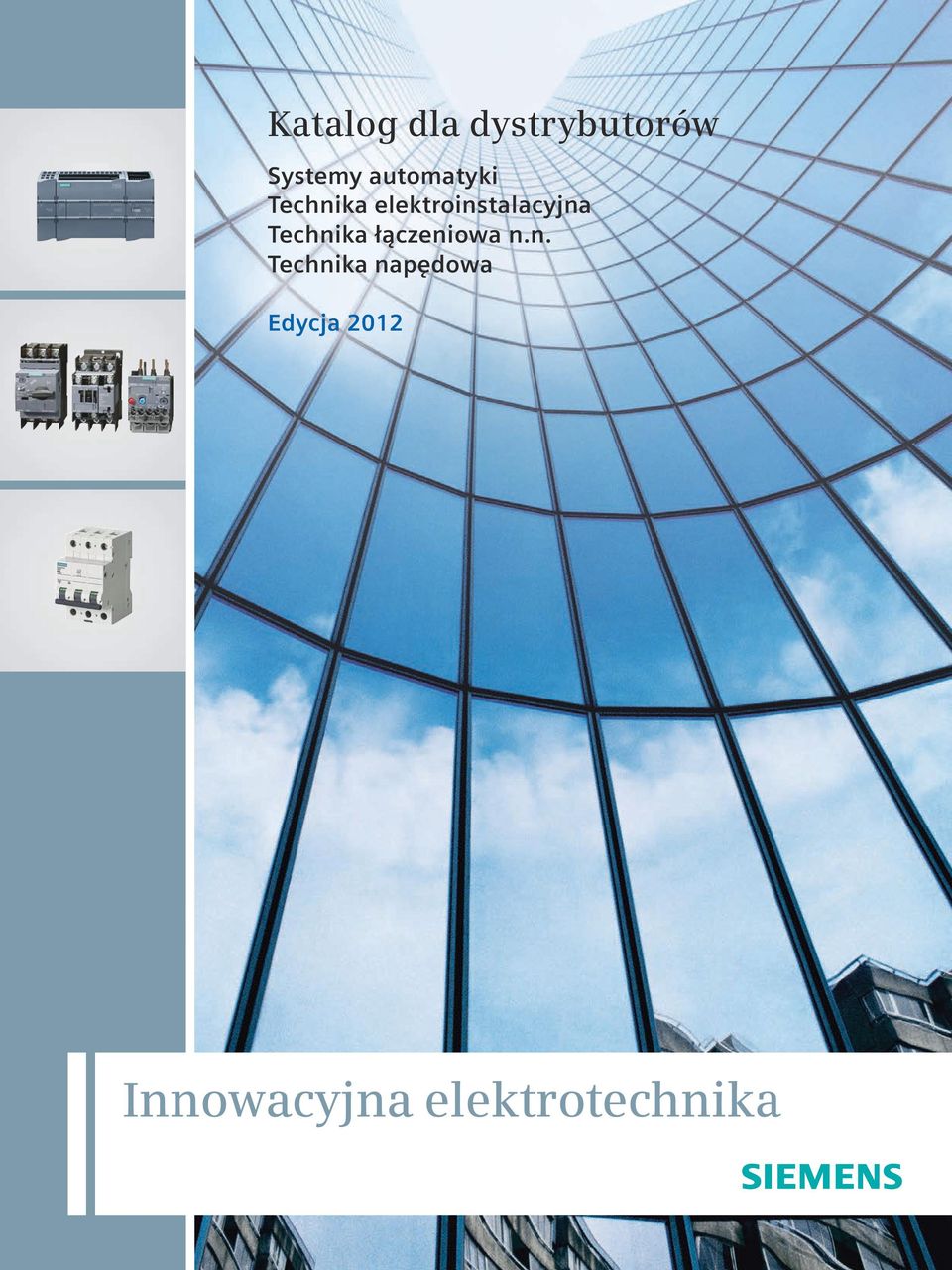

1 Katalog dla dystrybutorów Systemy automatyki Technika elektroinstalacyjna Technika łączeniowa n.n. Technika napędowa Edycja 2012 Innowacyjna elektrotechnika

2 Informacje ogólne Katalog dla dystrybutorów 2012 obejmuje wybrane produkty z oferty Siemens z zakresu automatyki, techniki łączeniowej, napędowej, elektroinstalacyjnej oraz rozdziału energii n.n. Więcej informacji o produktach znajdą Państwo w pełnych katalogach Siemensa. W razie potrzeby są one do Państwa dyspozycji. Prosimy kontaktować się w tej sprawie z lokalnym dystrybutorem lub z regionalnym biurem handlowym Siemens. Informacje na temat naszych produktów można również znaleźć na stronie: oraz w międzynarodowym katalogu online: Objaśnienia Jednostka ceny (PE) Jednostka ceny określa, ilu sztuk (szt.), kompletów (kpl.) lub metrów (m) dotyczy cena produktu. (Ceny patrz cennik) Opakowanie (Opak.) Opakowanie określa, ile sztuk (szt.), kompletów (kpl.) lub metrów (m) lub ich wielokrotności zawiera 1 opakowanie produktu. Możliwe jest zamawianie wyłącznie określonej przez opakowanie ilości lub jej wielokrotności. Wymiary O ile nie zaznaczono inaczej, wszystkie wymiary podane są w mm. Oznaczenia styków Przyjęto następujący sposób oznaczania styków: NO (normal open) styki zwierne NC (normal closed) styki rozwierne CO (change over) styki przemienne Jednostka miary (J.m.) szt. sztuka kpl. komplet m metr Wsparcie techniczne Pytania dotyczące produktów prosimy kierować: tel.: support.pl@siemens.com

3 Katalog dla dystrybutorów Systemy automatyki Technika elektroinstalacyjna Technika łączeniowa n.n. Technika napędowa Wydanie 2012 SENTRON Aparatura zabezpieczająca i pomiarowa 1 Technika łączeniowa SIRIUS 2 Systemy automatyki SITOP, LOGO!, SIMATIC S7, SIMATIC HMI, SIMATIC NET, SIMATIC Ident 3 Produkty i systemy zamieszczone w niniejszym katalogu produkowane/sprzedawane są według certyfikowanego systemu kontroli jakości zgodnego z normą DIN EN ISO 9001 (nr rejestracyjny certyfikatu znajduje się w załączniku). Certyfikat został uznany przez wszystkie kraje IQNet. Technika napędowa SIRIUS, SINAMICS, MICROMASTER 4 Rozdział energii ALPHA 5 Przykłady aplikacji i praktyczne wskazówki 6 Jako uzupełnienie do niniejszego katalogu oddajemy do Państwa dyspozycji Cennik elektroniczny, który umożliwia szybki dobór i wycenę produktów, oferuje również wiele innych praktycznych funkcjonalności. Cennik dostępny jest u naszych dystrybutorów i przedstawicieli handlowych, jak również na stronie www: Uwaga: Przy wpisywaniu adresu zachować oryginalną wielkość liter. Dodatek 7

4 SENTRON Aparatura zabezpieczająca i pomiarowa 1/2 Aparatura zabezpieczająca 1/2 Wyłączniki nadprądowe 5SL 1/4 Wyłączniki nadprądowe 5SJ z zaciskami wtykowymi 1/5 Wyłączniki nadprądowe 5SY4 1/7 Wyłączniki nadprądowe 5SY5 1/8 Wyposażenie dodatkowe dla 5SY i 5SL 1/9 Szyny łączeniowe 5ST3 1/10 Wyłączniki selektywne SHU 5SP3 1/11 Wyłączniki różnicowoprądowe 1/16 Systemy bezpiecznikowe 1/16 Rozłączniki MINIZED 1/17 System bezpiecznikowy NEOZED 1/19 System bezpiecznikowy DIAZED 1/21 Wkładki bezpiecznikowe NH 1/24 Podstawy bezpiecznikowe NH 1/25 SITOR wkładki bezpiecznikowe NH 1/27 Cylindryczne wkładki bezpiecz. SITOR 1/28 Rozłączniki bezpiecznikowe 3NP1 do 630A do zastosowań przemysłowych 1/29 Ochrona przeciwprzepięciowa 1/31 Aparatura kontrolna i łączeniowa 1/31 Przekaźniki kontrolne 1/32 Przyciski 1/33 Lampki sygnalizacyjne 1/34 Rozłączniki 1/35 Przekaźniki bistabilne 1/36 Przekaźniki 1/37 Styczniki instalacyjne AC 1/38 Zegary sterujące cyfrowe 1/39 Zegary sterujące mechaniczne 1/40 Zasilacze, transformatory dzwonkowe, gniazda wtykowe 1/44 Urządzenia monitorujące 1/44 Automatyczny przełącznik sieci SENTRON ATC5300 1/45 Przekaźniki kontroli napięcia i prądu, wyłączniki priorytetowe 1/46 Monitorowanie urządzeń 1/47 Monitorowanie instalacji 1/48 Wył. kompaktowe SENTRON 3VL do 630 A 1/48 3-biegunowe wyłączniki kompaktowe 1/50 Akcesoria/części zamienne 1/51 Rozłączniki 1/51 Rozłączniki główne i awaryjne 3LD 1/51 Montaż w rozdzielnicy 1/52 Montaż tablicowy 1/53 W obudowie z tworzywa 1/54 Akcesoria 1/56 Rozłączniki 3VT1 1/59 Rozłączniki 3KA od 63 A do 400 A, montaż na wsporniku 1/61 Rozłączniki z bezpiecznikami 3KL 1/61 3-biegunowe rozłączniki 3KL 1/62 Akcesoria 1/41 Pomiary i zarządzanie energią 1/41 Przekładniki prądowe 1/42 Mierniki parametrów sieci SENTRON PAC

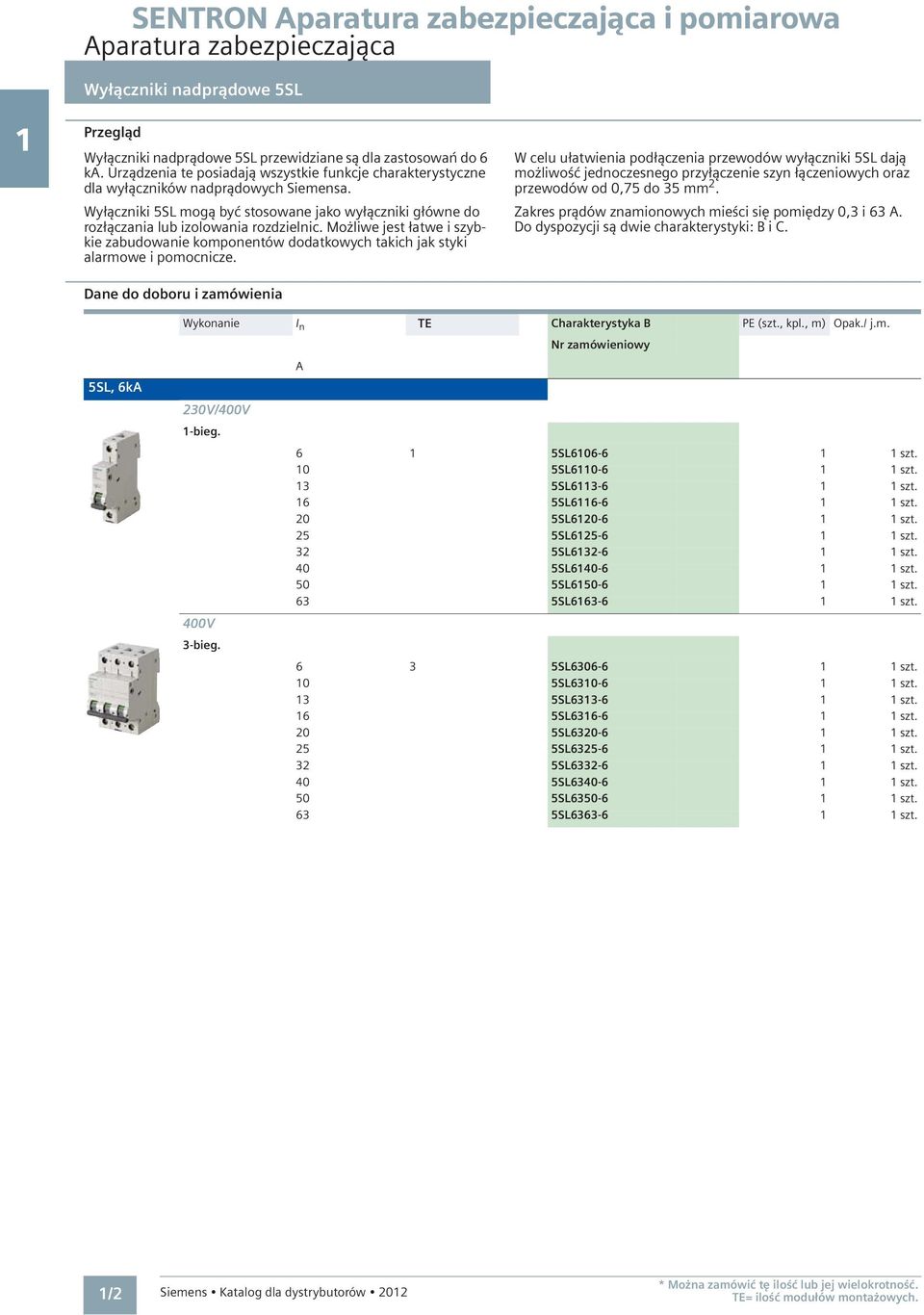

5 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca 1 Wyłączniki nadprądowe 5SL Przegląd Wyłączniki nadprądowe 5SL przewidziane są dla zastosowań do 6 ka. Urządzenia te posiadają wszystkie funkcje charakterystyczne dla wyłączników nadprądowych Siemensa. Wyłączniki 5SL mogą być stosowane jako wyłączniki główne do rozłączania lub izolowania rozdzielnic. Możliwe jest łatwe i szybkie zabudowanie komponentów dodatkowych takich jak styki alarmowe i pomocnicze. Dane do doboru i zamówienia W celu ułatwienia podłączenia przewodów wyłączniki 5SL dają możliwość jednoczesnego przyłączenie szyn łączeniowych oraz przewodów od 0,75 do 35 mm 2. Zakres prądów znamionowych mieści się pomiędzy 0,3 i 63 A. Do dyspozycji są dwie charakterystyki: B i C. 5SL, 6kA Wykonanie I n TE Charakterystyka B PE (szt., kpl., m) Opak./ j.m. 230V/400V 1-bieg. 400V 3-bieg. A Nr zamówieniowy 6 1 5SL szt. 10 5SL szt. 13 5SL szt. 16 5SL szt. 20 5SL szt. 25 5SL szt. 32 5SL szt. 40 5SL szt. 50 5SL szt. 63 5SL szt SL szt. 10 5SL szt. 13 5SL szt. 16 5SL szt. 20 5SL szt. 25 5SL szt. 32 5SL szt. 40 5SL szt. 50 5SL szt. 63 5SL szt. 1/2 * Można zamówić tę ilość lub jej wielokrotność. TE= ilość modułów montażowych.

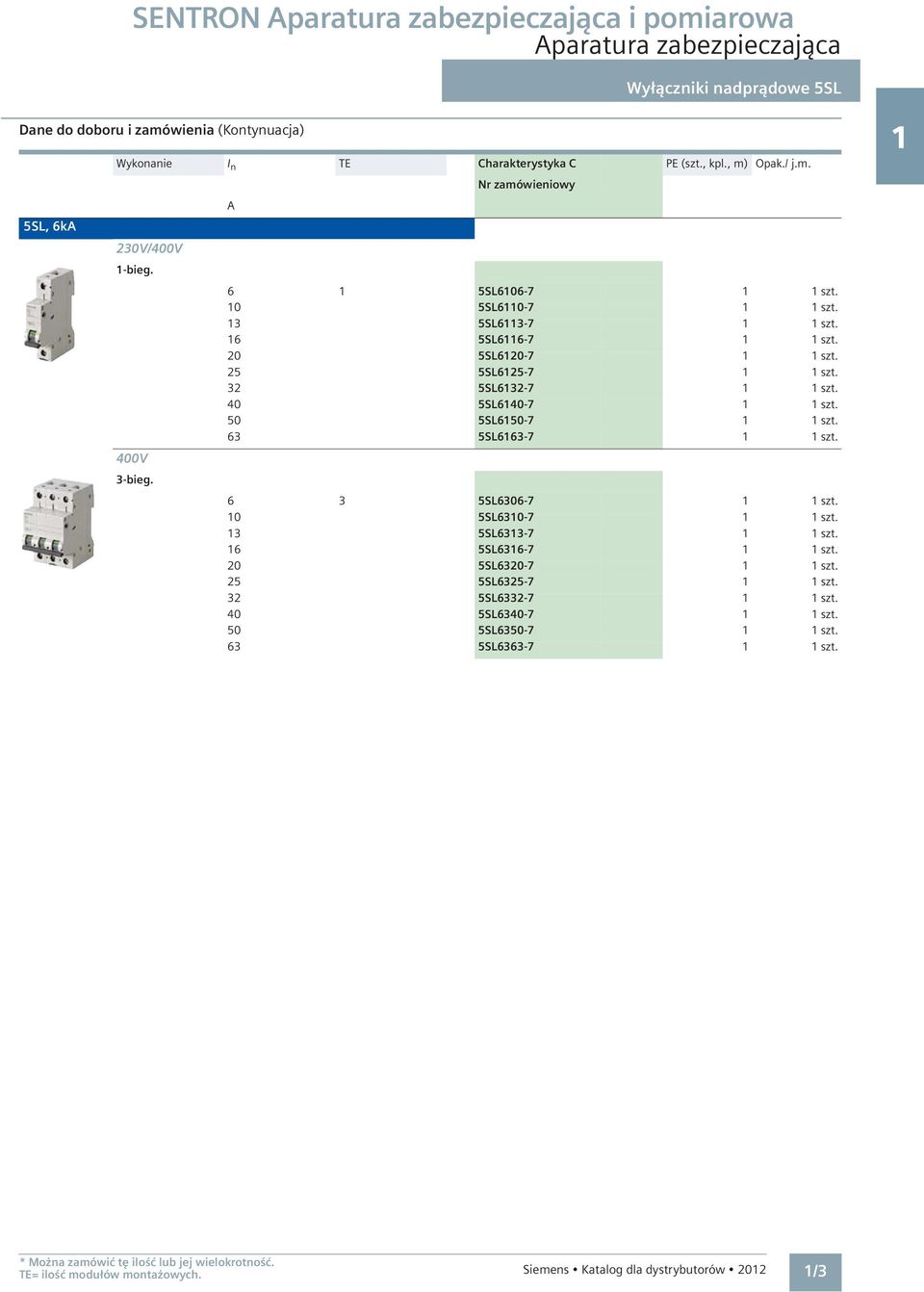

6 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca Dane do doboru i zamówienia (Kontynuacja) 5SL, 6kA Wyłączniki nadprądowe 5SL Wykonanie I n TE Charakterystyka C PE (szt., kpl., m) Opak./ j.m. 230V/400V 1-bieg. 400V 3-bieg. A Nr zamówieniowy 6 1 5SL szt. 10 5SL szt. 13 5SL szt. 16 5SL szt. 20 5SL szt. 25 5SL szt. 32 5SL szt. 40 5SL szt. 50 5SL szt. 63 5SL szt SL szt. 10 5SL szt. 13 5SL szt. 16 5SL szt. 20 5SL szt. 25 5SL szt. 32 5SL szt. 40 5SL szt. 50 5SL szt. 63 5SL szt. 1 * Można zamówić tę ilość lub jej wielokrotność. TE= ilość modułów montażowych. 1/3

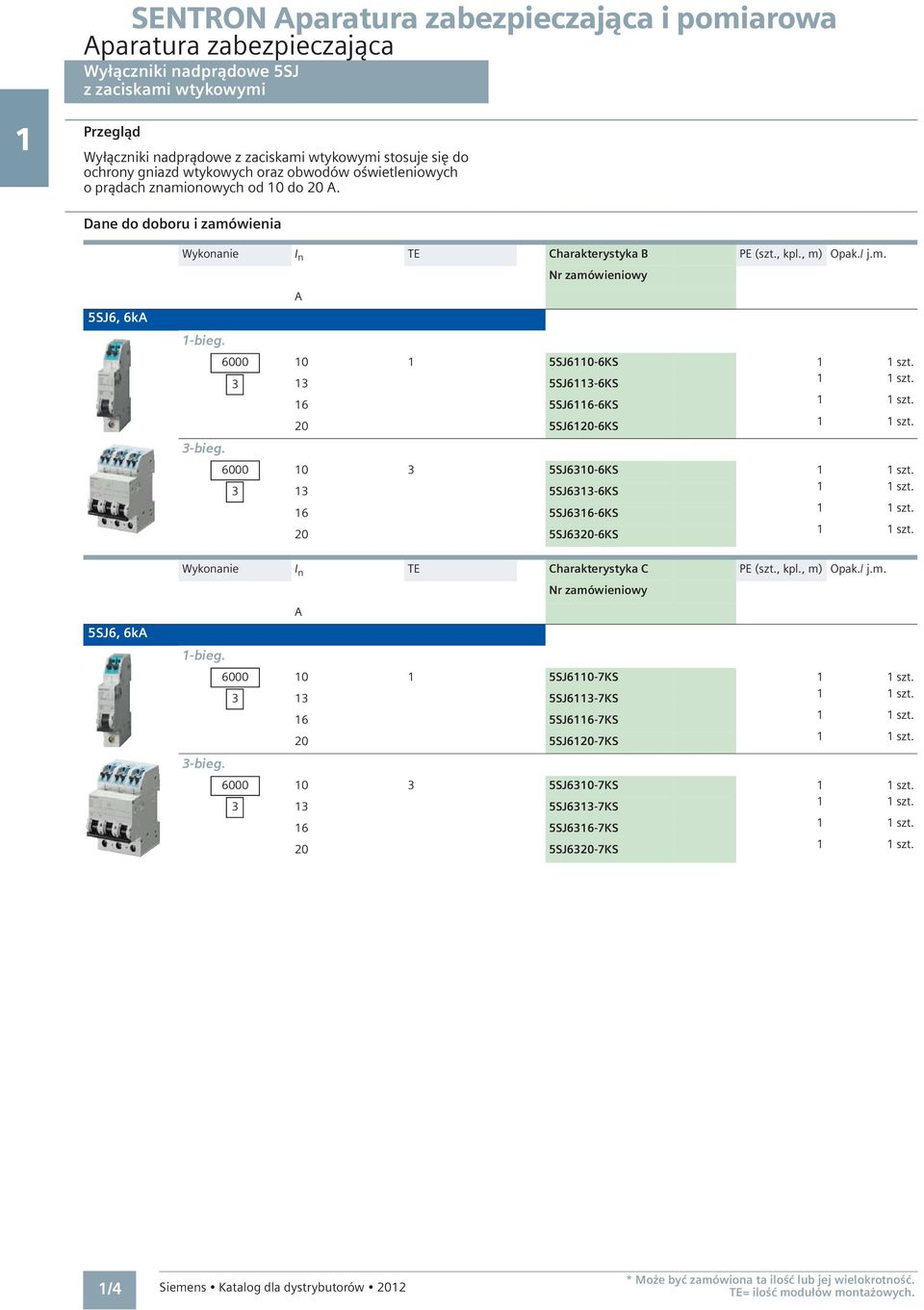

7 1 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca Wyłączniki nadprądowe 5SJ z zaciskami wtykowymi Przegląd Wyłączniki nadprądowe z zaciskami wtykowymi stosuje się do ochrony gniazd wtykowych oraz obwodów oświetleniowych o prądach znamionowych od 10 do 20 A. Dane do doboru i zamówienia 5SJ6, 6kA Wykonanie I n TE Charakterystyka B PE (szt., kpl., m) Opak./ j.m. Nr zamówieniowy A 1-bieg SJ6110-6KS 1 1 szt SJ6113-6KS 1 1 szt. 16 5SJ6116-6KS 1 1 szt. 20 5SJ6120-6KS 1 1 szt. 3-bieg SJ6310-6KS 1 1 szt SJ6313-6KS 1 1 szt. 16 5SJ6316-6KS 1 1 szt. 20 5SJ6320-6KS 1 1 szt. 5SJ6, 6kA Wykonanie I n TE Charakterystyka C PE (szt., kpl., m) Opak./ j.m. Nr zamówieniowy A 1-bieg SJ6110-7KS 1 1 szt SJ6113-7KS 1 1 szt. 16 5SJ6116-7KS 1 1 szt. 20 5SJ6120-7KS 1 1 szt. 3-bieg SJ6310-7KS 1 1 szt SJ6313-7KS 1 1 szt. 16 5SJ6316-7KS 1 1 szt. 20 5SJ6320-7KS 1 1 szt. 1/4 * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych.

8 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca Przegląd Pełen zakres zastosowań od 0,3 do 125A ze zdolnością łączeniową 10 ka oraz 15 ka zgodnie z EN Dane do doboru i zamówienia Wyłączniki nadprądowe 5SY4 Dla prądów 0,3 do 63 A wykonanie ze zdolnością 25 ka zgodnie z EN SY4, 10 ka Wykonanie I n TE Charakterystyka B PE (szt., kpl., m) Opak./ j.m. 1-bieg. 3-bieg. A Nr zamówieniowy 6 1 5SY szt. 10 5SY szt. 13 5SY szt. 16 5SY szt. 20 5SY szt. 25 5SY szt. 32 5SY szt. 40 5SY szt. 50 5SY szt. 63 5SY szt SY szt. 10 5SY szt. 13 5SY szt. 16 5SY szt. 20 5SY szt. 25 5SY szt. 32 5SY szt. 40 5SY szt. 50 5SY szt. 63 5SY szt. * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych. 1/5

9 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca Wyłączniki nadprądowe 5SY4 1 Dane do doboru i zamówienia (Kontynuacja) 1 5SY4, 10 ka Wykonanie I n TE Charakterystyka C PE (szt., kpl., m) Opak./ j.m. 1-bieg. 3-bieg. A Nr zamówieniowy 1 1 5SY szt. 2 5SY szt. 3 5SY szt. 4 5SY szt. 6 5SY szt. 8 5SY szt. 10 5SY szt. 13 5SY szt. 16 5SY szt. 20 5SY szt. 25 5SY szt. 32 5SY szt. 40 5SY szt. 50 5SY szt. 63 5SY szt SY szt. 2 5SY szt. 3 5SY szt. 4 5SY szt. 6 5SY szt. 8 5SY szt. 10 5SY szt. 13 5SY szt. 16 5SY szt. 20 5SY szt. 25 5SY szt. 32 5SY szt. 40 5SY szt. 50 5SY szt. 63 5SY szt. 1/6 * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych.

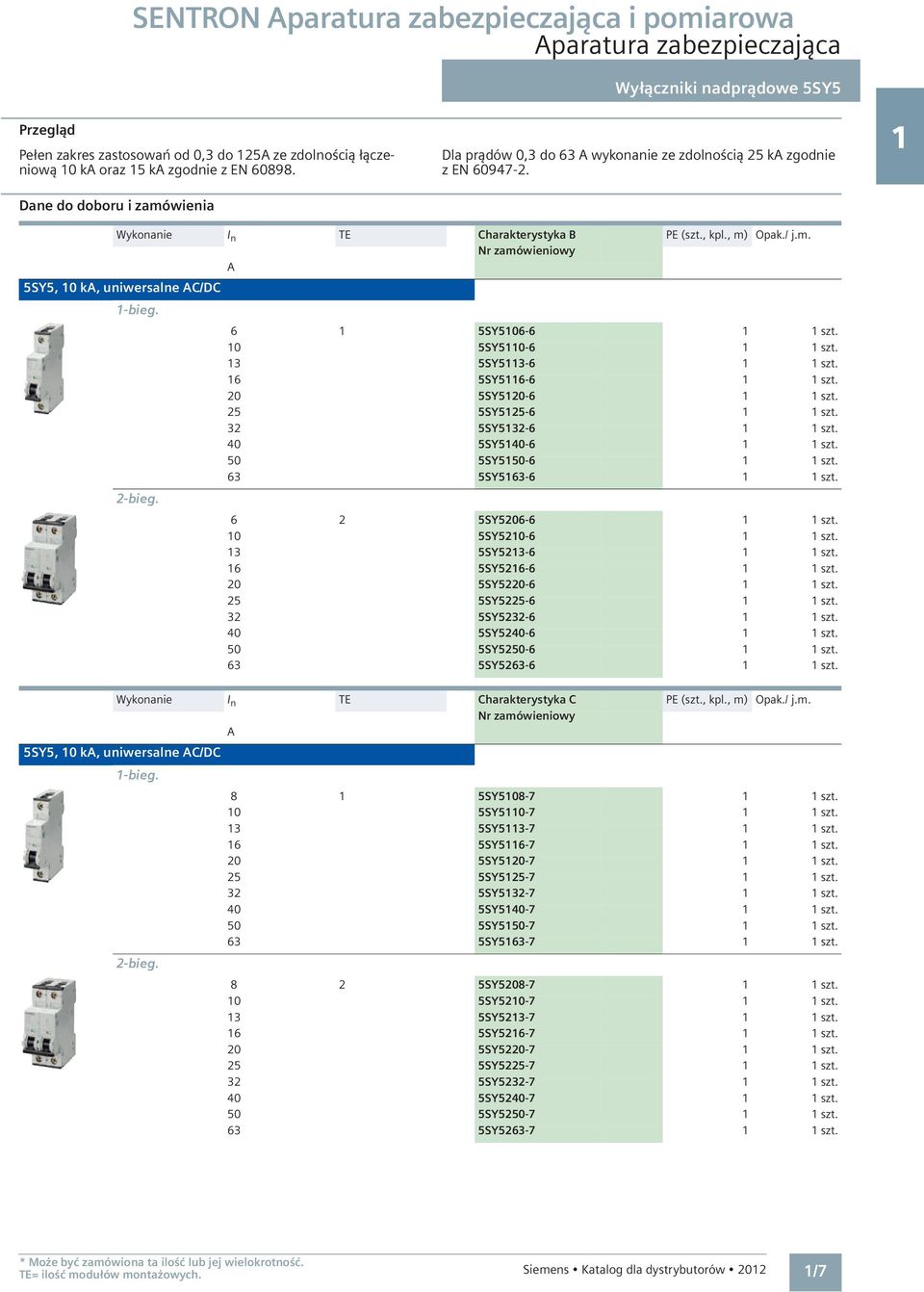

10 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca Przegląd Pełen zakres zastosowań od 0,3 do 125A ze zdolnością łączeniową 10 ka oraz 15 ka zgodnie z EN Dane do doboru i zamówienia Wyłączniki nadprądowe 5SY5 Dla prądów 0,3 do 63 A wykonanie ze zdolnością 25 ka zgodnie z EN Wykonanie I n TE Charakterystyka B PE (szt., kpl., m) Opak./ j.m. Nr zamówieniowy A 5SY5, 10 ka, uniwersalne AC/DC 1-bieg SY szt. 10 5SY szt. 13 5SY szt. 16 5SY szt. 20 5SY szt. 25 5SY szt. 32 5SY szt. 40 5SY szt. 50 5SY szt. 63 5SY szt. 2-bieg SY szt. 10 5SY szt. 13 5SY szt. 16 5SY szt. 20 5SY szt. 25 5SY szt. 32 5SY szt. 40 5SY szt. 50 5SY szt. 63 5SY szt. Wykonanie I n TE Charakterystyka C PE (szt., kpl., m) Opak./ j.m. Nr zamówieniowy A 5SY5, 10 ka, uniwersalne AC/DC 1-bieg SY szt. 10 5SY szt. 13 5SY szt. 16 5SY szt. 20 5SY szt. 25 5SY szt. 32 5SY szt. 40 5SY szt. 50 5SY szt. 63 5SY szt. 2-bieg SY szt. 10 5SY szt. 13 5SY szt. 16 5SY szt. 20 5SY szt. 25 5SY szt. 32 5SY szt. 40 5SY szt. 50 5SY szt. 63 5SY szt. * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych. 1/7

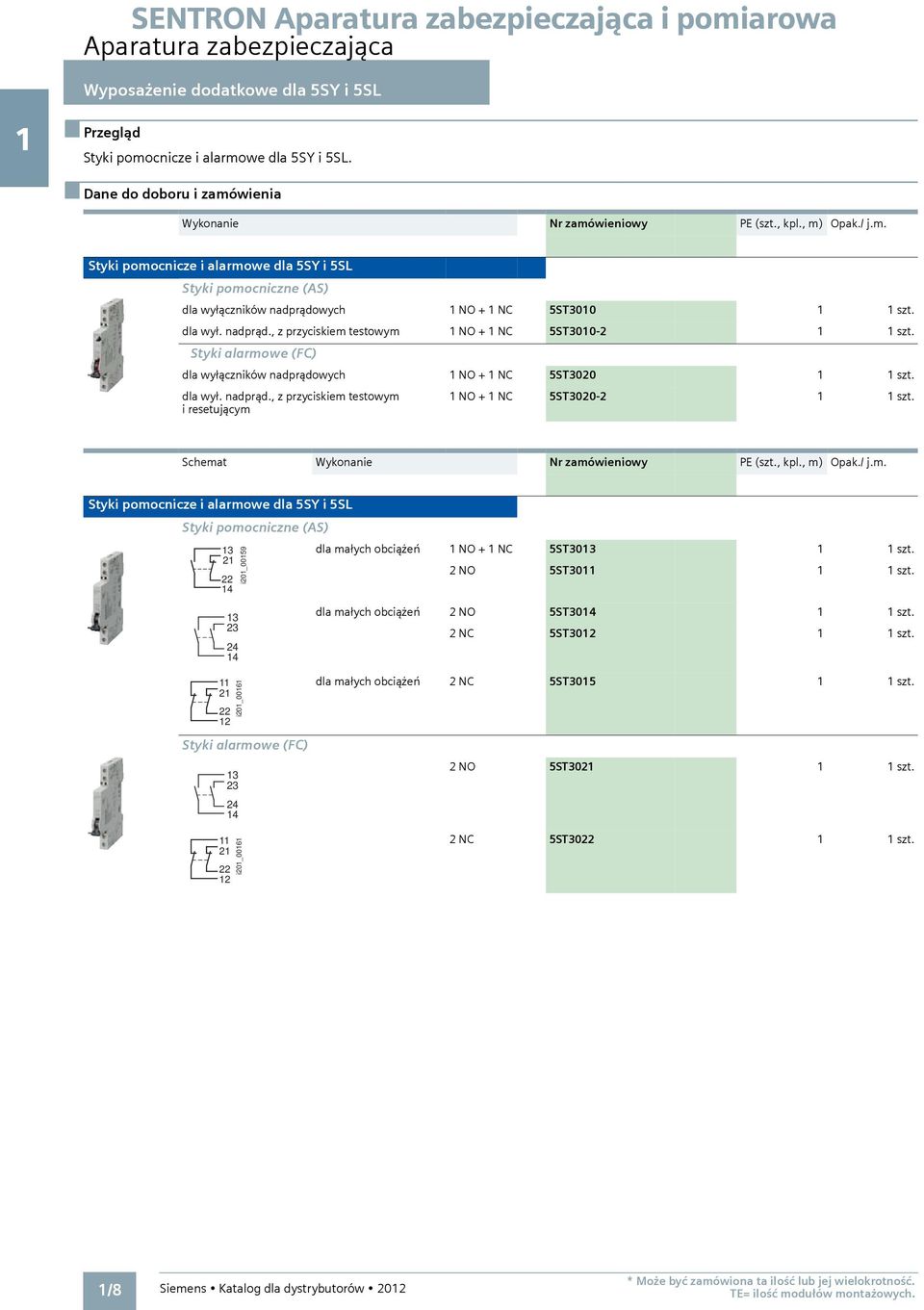

11 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca Wyposażenie dodatkowe dla 5SY i 5SL 1 Przegląd Styki pomocnicze i alarmowe dla 5SY i 5SL. Dane do doboru i zamówienia Wykonanie Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m. Styki pomocnicze i alarmowe dla 5SY i 5SL Styki pomocniczne (AS) dla wyłączników nadprądowych 1 NO + 1 NC 5ST szt. dla wył. nadprąd., z przyciskiem testowym 1 NO + 1 NC 5ST szt. Styki alarmowe (FC) dla wyłączników nadprądowych 1 NO + 1 NC 5ST szt. dla wył. nadprąd., z przyciskiem testowym i resetującym 1 NO + 1 NC 5ST szt. Schemat Wykonanie Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m. Styki pomocnicze i alarmowe dla 5SY i 5SL Styki pomocniczne (AS) i201_00159 dla małych obciążeń 1 NO + 1 NC 5ST szt. 2 NO 5ST szt i201_00161 Styki alarmowe (FC) i201_00161 dla małych obciążeń 2 NO 5ST szt. 2 NC 5ST szt. dla małych obciążeń 2 NC 5ST szt. 2 NO 5ST szt. 2 NC 5ST szt. 1/8 * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych.

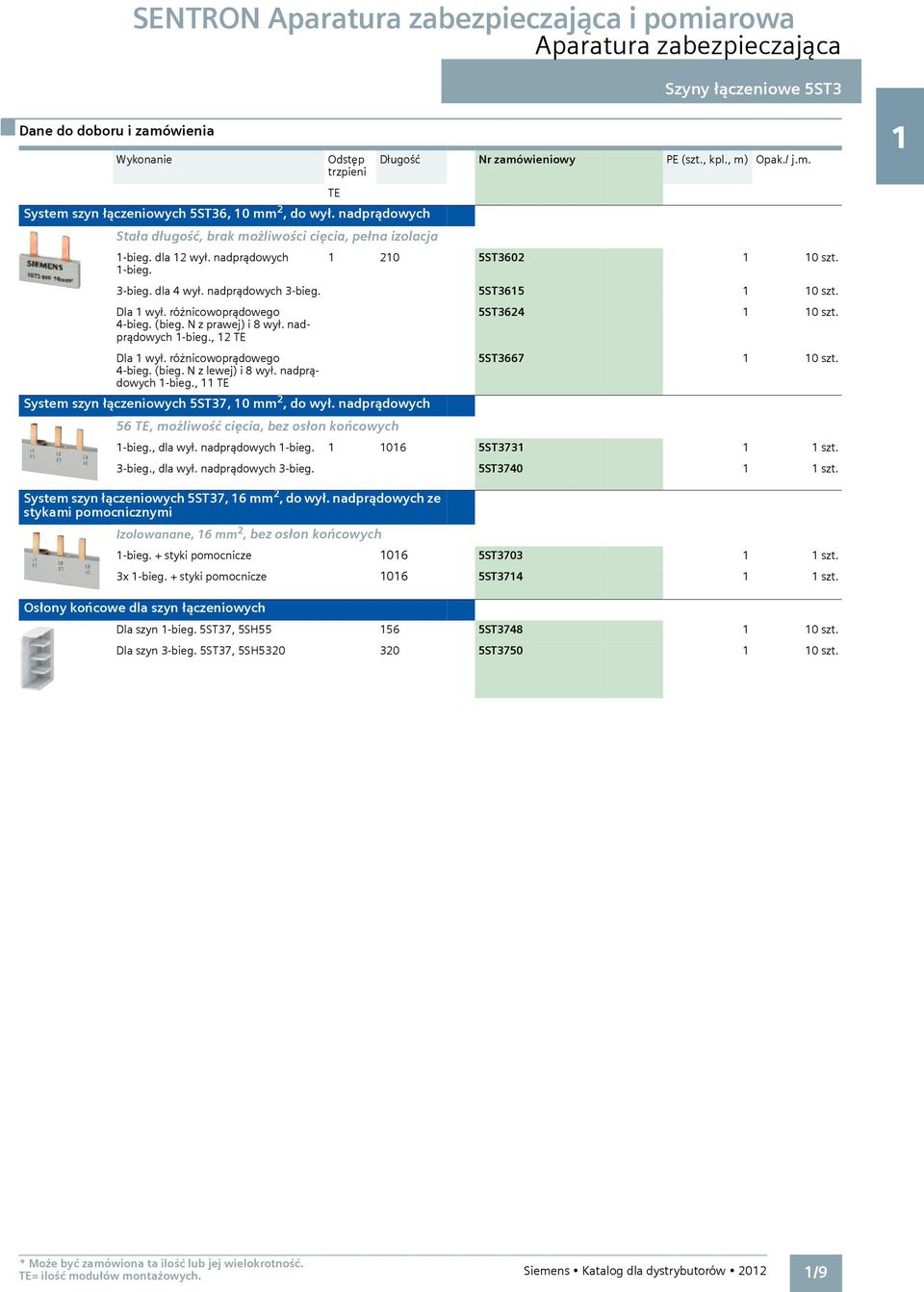

12 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca Szyny łączeniowe 5ST3 Dane do doboru i zamówienia Wykonanie Odstęp trzpieni System szyn łączeniowych 5ST36, 10 mm 2, do wył. nadprądowych Stała długość, brak możliwości cięcia, pełna izolacja 1-bieg. dla 12 wył. nadprądowych 1-bieg. TE Długość Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m ST szt. 3-bieg. dla 4 wył. nadprądowych 3-bieg. 5ST szt. Dla 1 wył. różnicowoprądowego 4-bieg. (bieg. N z prawej) i 8 wył. nadprądowych 1-bieg., 12 TE Dla 1 wył. różnicowoprądowego 4-bieg. (bieg. N z lewej) i 8 wył. nadprądowych 1-bieg., 11 TE System szyn łączeniowych 5ST37, 10 mm 2, do wył. nadprądowych 56 TE, możliwość cięcia, bez osłon końcowych 5ST szt. 5ST szt. 1-bieg., dla wył. nadprądowych 1-bieg ST szt. 3-bieg., dla wył. nadprądowych 3-bieg. 5ST szt. 1 System szyn łączeniowych 5ST37, 16 mm 2, do wył. nadprądowych ze stykami pomocnicznymi Izolowanane, 16 mm 2, bez osłon końcowych 1-bieg. + styki pomocnicze ST szt. 3x 1-bieg. + styki pomocnicze ST szt. Osłony końcowe dla szyn łączeniowych Dla szyn 1-bieg. 5ST37, 5SH ST szt. Dla szyn 3-bieg. 5ST37, 5SH ST szt. * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych. 1/9

13 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca Wyłączniki selektywne SHU 5SP3 1 Przegląd Niezależne od napięcia, selektywne wyłączniki ochronne linii głównej (SHU), przed licznikiem wspomagają wyłączniki ochronne poprzez lepsze ograniczenie prądu. Dane do doboru i zamówienia 5SP3 Wykonanie I n TE Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m. Wyłączniki selektywne (SHU), 1-bieg., 230/400 V A E16A L1 16 1,5 5SP3716-2KK szt. E20A L1 20 5SP3720-2KK szt. E25A L1 25 5SP3725-2KK szt. E35A L1 35 5SP3735-2KK szt. E40A L1 40 5SP3740-2KK szt. E50A L1 50 5SP3750-2KK szt. E63A L1 63 5SP3763-2KK szt. E16A L2 16 5SP3716-2KK szt. E20A L2 20 5SP3720-2KK szt. E25A L2 25 5SP3725-2KK szt. E35A L2 35 5SP3735-2KK szt. E40A L2 40 5SP3740-2KK szt. E50A L2 50 5SP3750-2KK szt. E63A L2 63 5SP3763-2KK szt. E16A L3 16 5SP3716-2KK szt. E20A L3 20 5SP3720-2KK szt. E25A L3 25 5SP3725-2KK szt. E35A L3 35 5SP3735-2KK szt. E40A L3 40 5SP3740-2KK szt. E50A L3 50 5SP3750-2KK szt. E63A L3 63 5SP3763-2KK szt. Wyłączniki selektywne, 3 x 1-bieg. Bezpośredni montaż na szynie 40 mm - nie wymaga dodatkowych akcesoriów. Załączanie 1-biegunowe. 16 4,5 5SP szt. 20 5SP szt. 25 5SP szt. 35 5SP szt. 40 5SP szt. 50 5SP szt. 63 5SP szt. 1/10 * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych.

14 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca Wyłączniki różnicowoprądowe Dane do doboru i zamówienia Maks. wartość wkładki dobezp. Znamionowy prąd różnic. Prąd znamionowy TE Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m. 1 I n I n A ma A Wyłączniki różnicowoprądowe SIGRES, typ A, do pracy w trudnych warunkach otoczenia 1+N, 230 V SM3312-6KK szt SM3314-6KK szt. 63 2,5 5SM3316-6KK szt. 3+N, 400 V SM3342-6KK szt. 40 5SM3344-6KK szt. 63 5SM3346-6KK szt SM3644-6KK szt. 63 5SM3646-6KK szt. Selektywne 63 5SM3646-8KK szt. Wył. różnicowoprąd. SIQUENCE, typ B, czułe na pr. różnicowe stałe 230 V AC; Hz, 1P+N SM szt SM szt. 40 5SM szt. 63 5SM szt SM szt. 25 5SM szt. 40 5SM szt. 63 5SM szt V AC; Hz, 3P+N SM szt SM szt. 63 5SM szt SM szt. 40 5SM szt. 63 5SM szt. Wył. różnicowoprąd. SIQUENCE, typ B, czułe na pr. różnicowe stałe 3+N, 30 ma, 400 V, krótkozwłoczne, zgodne z DIN VDE , ochrona przeciwpożarowa SM3342-4KK szt SM3344-4KK szt SM3346-4KK szt. 3+N, 300 ma, 400 V, krótkozwłoczne, zgodne z DIN VDE , ochrona przeciwpożarowa SM3642-4KK szt SM3644-4KK szt SM3646-4KK szt. 3+N, 300 ma, 400 V, selektwyne, zgodne z DIN VDE , ochrona przeciwpożarowa SM3646-5KK szt. Akcesoria Wykonanie TE Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m. Styki pomocniczne (AS) dla wył. różnicowoprądowych 5SM3 do 80 A Styki pomocniczne (AS) NSC0_ NO + 1 NC 0,5 5SW szt. 2 NC 0,5 5SW szt NO 0,5 5SW szt * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych. 1/11

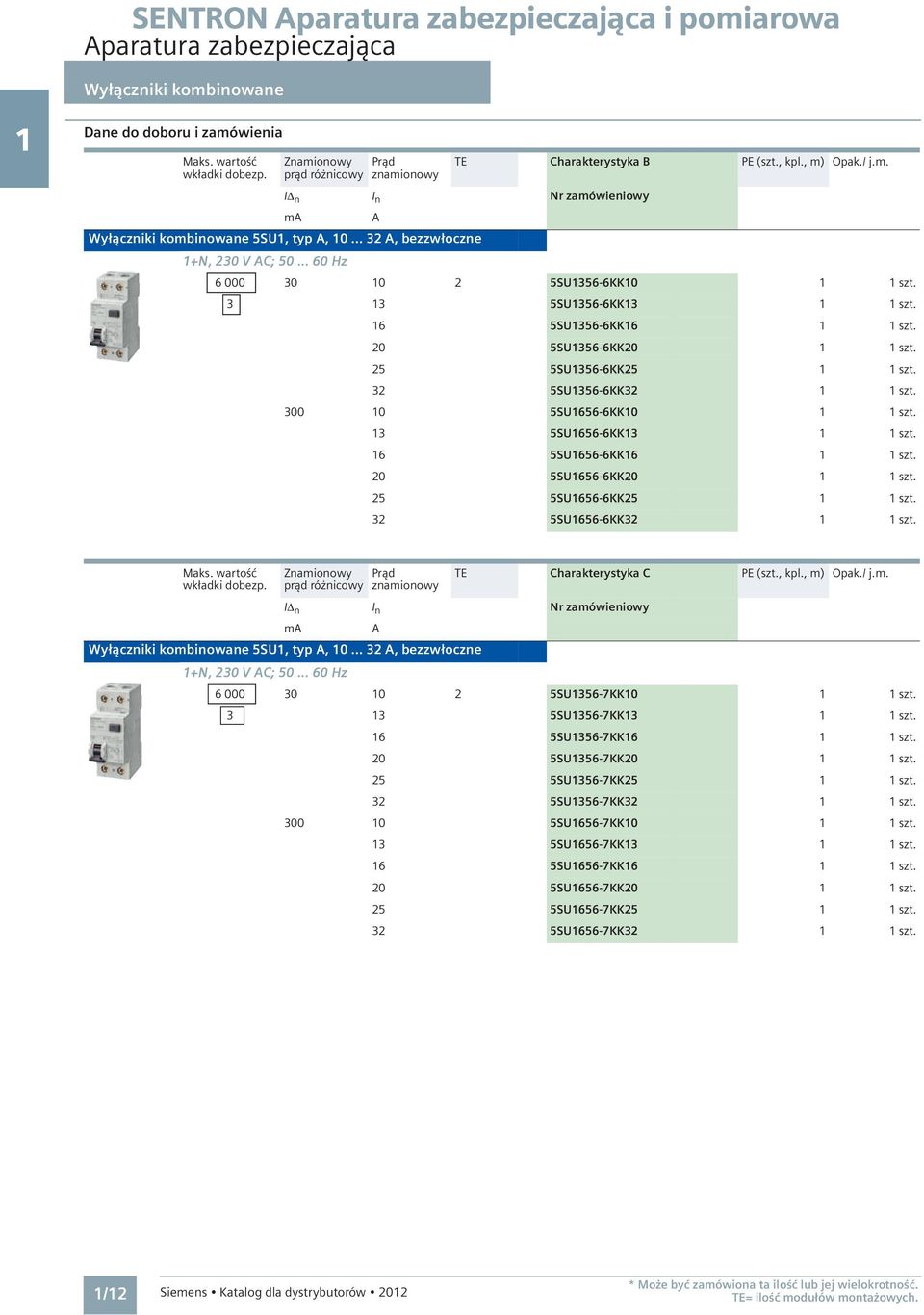

15 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca 1 Wyłączniki kombinowane Dane do doboru i zamówienia Maks. wartość wkładki dobezp. Znamionowy prąd różnicowy Prąd znamionowy TE Charakterystyka B PE (szt., kpl., m) Opak./ j.m. I n I n Nr zamówieniowy ma A Wyłączniki kombinowane 5SU1, typ A, A, bezzwłoczne 1+N, 230 V AC; Hz SU1356-6KK szt SU1356-6KK szt. 16 5SU1356-6KK szt. 20 5SU1356-6KK szt. 25 5SU1356-6KK szt. 32 5SU1356-6KK szt SU1656-6KK szt. 13 5SU1656-6KK szt. 16 5SU1656-6KK szt. 20 5SU1656-6KK szt. 25 5SU1656-6KK szt. 32 5SU1656-6KK szt. Maks. wartość wkładki dobezp. Znamionowy prąd różnicowy Prąd znamionowy TE Charakterystyka C PE (szt., kpl., m) Opak./ j.m. I n I n Nr zamówieniowy ma A Wyłączniki kombinowane 5SU1, typ A, A, bezzwłoczne 1+N, 230 V AC; Hz SU1356-7KK szt SU1356-7KK szt. 16 5SU1356-7KK szt. 20 5SU1356-7KK szt. 25 5SU1356-7KK szt. 32 5SU1356-7KK szt SU1656-7KK szt. 13 5SU1656-7KK szt. 16 5SU1656-7KK szt. 20 5SU1656-7KK szt. 25 5SU1656-7KK szt. 32 5SU1656-7KK szt. 1/12 * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych.

16 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca Wyłączniki kombinowane Dane do doboru i zamówienia Prąd znamionowy Znamionowy prąd różnicowy Charakterystyka ma A Wyłączniki kombinowane 5SU1, A, typ A, bezzwłoczne Zdolność łączeniowa 10 ka 1+N, 230 V AC; 50 Hz Hz TE Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m B 2 5SU1154-6KK szt. 10 5SU1154-6KK szt. 13 5SU1154-6KK szt. 16 5SU1154-6KK szt B 2 5SU1354-6KK szt. 10 5SU1354-6KK szt. 13 5SU1354-6KK szt. 16 5SU1354-6KK szt. 20 5SU1354-6KK szt. 25 5SU1354-6KK szt. 32 5SU1354-6KK szt. 40 5SU1354-6KK szt B 2 5SU1654-6KK szt. 10 5SU1654-6KK szt. 13 5SU1654-6KK szt. 16 5SU1654-6KK szt. 20 5SU1654-6KK szt. 25 5SU1654-6KK szt. 32 5SU1654-6KK szt. 40 5SU1654-6KK szt C 2 5SU1154-7KK szt. 10 5SU1154-7KK szt. 13 5SU1154-7KK szt. 16 5SU1154-7KK szt C 2 5SU1354-7KK szt. 8 5SU1354-7KK szt. 10 5SU1354-7KK szt. 13 5SU1354-7KK szt. 16 5SU1354-7KK szt. 20 5SU1354-7KK szt. 25 5SU1354-7KK szt. 32 5SU1354-7KK szt. 40 5SU1354-7KK szt C 2 5SU1654-7KK szt. 10 5SU1654-7KK szt. 13 5SU1654-7KK szt. 16 5SU1654-7KK szt. 20 5SU1654-7KK szt. 25 5SU1654-7KK szt. 32 5SU1654-7KK szt. 40 5SU1654-7KK szt. 1 * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych. 1/13

17 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca Wyłączniki różnicowoprądowe 1 Dane do doboru i zamówienia Maks. wartość wkładki dobezp. Znamionowy prąd różnicowy Prąd znamionowy TE Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m. I n I n ma A Wyłączniki różnicowoprądowe, typ A, 5SM3, bezzwłoczne 1+N; V AC; Hz Biegun N z prawej strony SM szt SM szt. 25 5SM szt. 40 5SM szt. 63 2,5 5SM szt SM szt. 40 5SM szt. 63 5SM szt. Biegun N z lewej strony SM3111-6KL 1 1 szt SM3311-6KL 1 1 szt. 25 5SM3312-6KL 1 1 szt. 40 5SM3314-6KL 1 1 szt. 63 2,5 5SM3316-6KL 1 1 szt. 25 5SM3612-6KL 1 1 szt. 40 5SM3614-6KL 1 1 szt. 63 5SM3616-6KL 1 1 szt. 3+N; V AC; Hz Biegun N z prawej strony SM szt. 40 5SM szt. 63 5SM szt SM szt. 40 5SM szt. 63 5SM szt. Biegun N z lewej strony SM3342-6KL 1 1 szt. 40 5SM3344-6KL 1 1 szt. 63 5SM3346-6KL 1 1 szt SM3642-6KL 1 1 szt. 40 5SM3644-6KL 1 1 szt. 63 5SM3646-6KL 1 1 szt. 1/14 * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych.

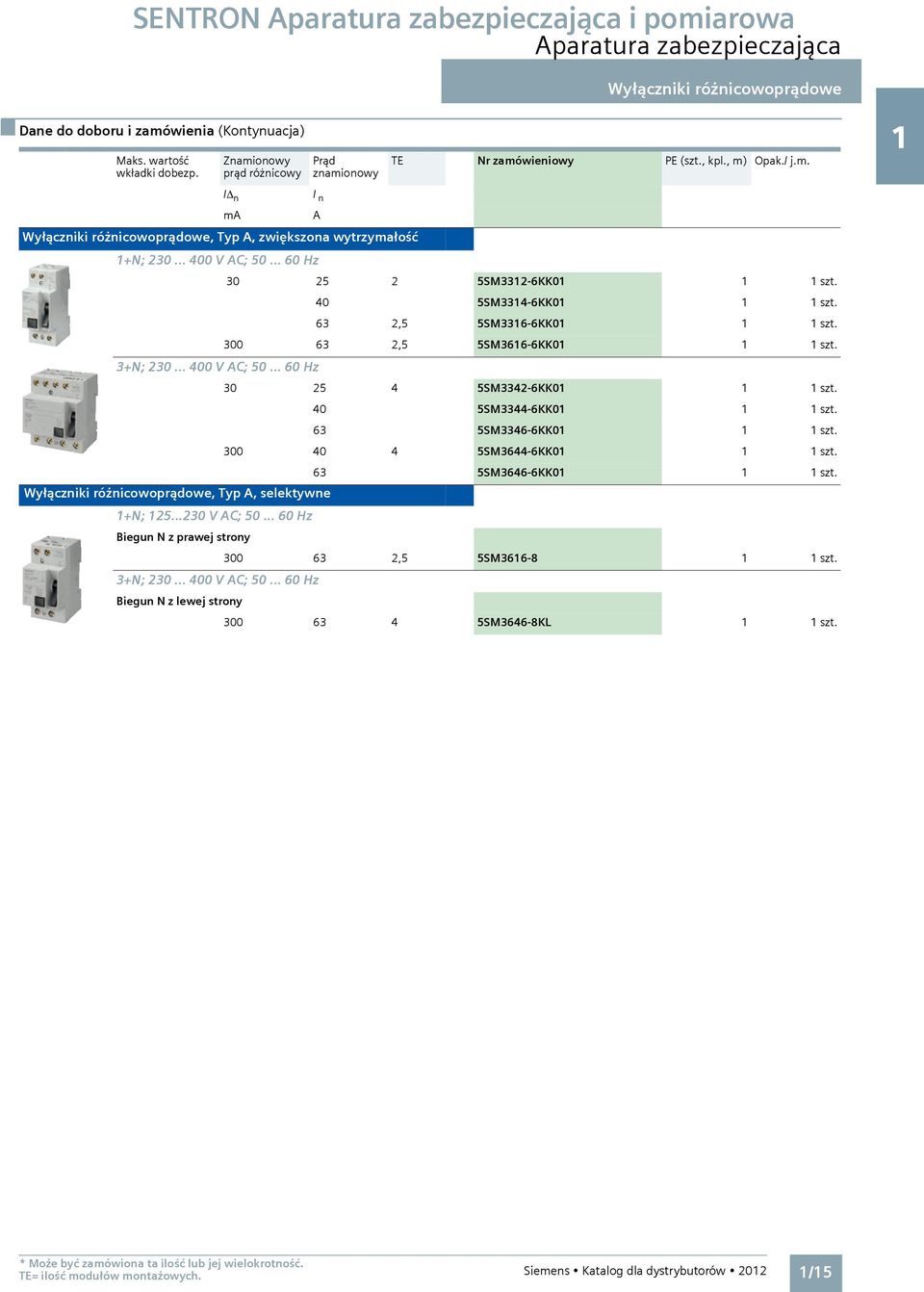

18 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca Wyłączniki różnicowoprądowe Dane do doboru i zamówienia (Kontynuacja) Maks. wartość wkładki dobezp. Znamionowy prąd różnicowy Prąd znamionowy TE Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m. 1 I n I n ma A Wyłączniki różnicowoprądowe, Typ A, zwiększona wytrzymałość 1+N; V AC; Hz SM3312-6KK szt. 40 5SM3314-6KK szt. 63 2,5 5SM3316-6KK szt ,5 5SM3616-6KK szt. 3+N; V AC; Hz SM3342-6KK szt. 40 5SM3344-6KK szt. 63 5SM3346-6KK szt SM3644-6KK szt. 63 5SM3646-6KK szt. Wyłączniki różnicowoprądowe, Typ A, selektywne 1+N; V AC; Hz Biegun N z prawej strony ,5 5SM szt. 3+N; V AC; Hz Biegun N z lewej strony SM3646-8KL 1 1 szt. * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych. 1/15

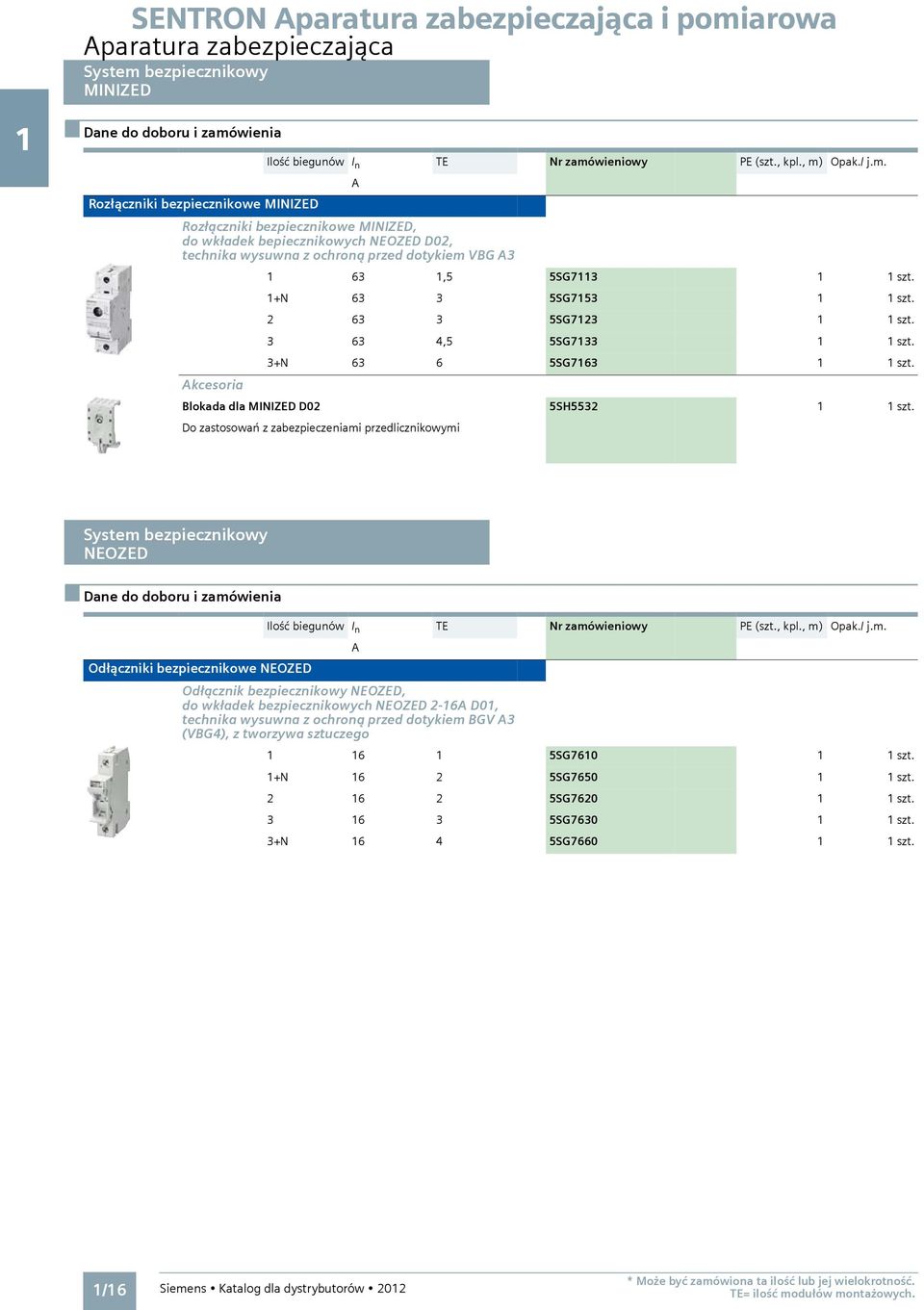

19 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca System bezpiecznikowy MINIZED 1 Dane do doboru i zamówienia Rozłączniki bezpiecznikowe MINIZED Ilość biegunów I n TE Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m. Rozłączniki bezpiecznikowe MINIZED, do wkładek bepiecznikowych NEOZED D02, technika wysuwna z ochroną przed dotykiem VBG A3 Akcesoria A ,5 5SG szt. 1+N SG szt SG szt ,5 5SG szt. 3+N SG szt. Blokada dla MINIZED D02 5SH szt. Do zastosowań z zabezpieczeniami przedlicznikowymi System bezpiecznikowy NEOZED Dane do doboru i zamówienia Odłączniki bezpiecznikowe NEOZED Ilość biegunów I n TE Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m. A Odłącznik bezpiecznikowy NEOZED, do wkładek bezpiecznikowych NEOZED 2-16A D01, technika wysuwna z ochroną przed dotykiem BGV A3 (VBG4), z tworzywa sztuczego SG szt. 1+N SG szt SG szt SG szt. 3+N SG szt. 1/16 * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych.

20 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca System bezpiecznikowy NEOZED Dane do doboru i zamówienia Ilość biegunów Rozmiar I n Osłona TE Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m. Gniazda bezpiecznikowe NEOZED A Gniazdo bezp. NEOZED, z ochroną przed dotykiem BGV A3, z tworzywa sztuczego 1-bieg. D ,5 5SG szt. D ,5 5SG szt. 3-bieg. D ,5 5SG szt. D ,5 5SG szt. Gniazdo bezp. NEOZED, ceramiczne 1-bieg. z osłoną 3-bieg. z osłoną Osłony NEOZED, nakręcane D01 16 (A4) 1,5 5SG szt. D02 63 (A10) 1,5 5SG szt. D02 63 (A10) 1,5 5SG szt. D SG szt. D01 16 (A5) 4,5 5SG szt. D02 63 (A11) 4,5 5SG szt. D03 63 (A11) 4,5 5SG szt. D03 5SH szt. 1 Osłony podane w nawiasach są w zakresie dostawy. Osłony podane bez nawiasów nie są w zakresie dostawy. Typ/rozmiar Dla wkładki Kolor Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m. do A Tuleje kalibrowe NEOZED D01 2 różowy 5SH szt. 4 brązowy 5SH szt. 6 zielony 5SH szt. 10/13 czerwony 5SH szt. D02 20 niebieski 5SH szt. 25 żółty 5SH szt. 32/35/40 czarny 5SH szt. 50 biały 5SH szt. D03 80 srebrny 5SH szt. Tuleje kalibrowe NEOZED dla wkładek bezpiecznikowych D01 w gniazdach D02 D02 2 5SH szt. 4 5SH szt. 6 5SH szt. 10 5SH szt. 16 5SH szt. * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych. 1/17

21 1 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca System bezpiecznikowy NEOZED Dane do doboru i zamówienia Rozmiar I n Kolor Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m. A Wkładki bezpiecznikowe NEOZED Napięcie znamionowe 400 V AC/250 V DC, charakterystyka gg Pakowane po 10 sztuk D01 2 różowy 5SE szt. 4 brązowy 5SE szt. 6 zielony 5SE szt. 10 czerwony 5SE szt. 16 szary 5SE szt. D02 20 niebieski 5SE szt. 25 żółty 5SE szt. 32 czarny 5SE szt. 35 czarny 5SE szt. 40 czarny 5SE szt. 50 biały 5SE szt. 63 miedziany 5SE szt. D SE szt. D SE szt. Typ/rozmiar Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m. Główki bezpiecznikowe NEOZED Z tworzywa sztucznego, z otworem kontrolnym D01 5SH szt. D02 5SH szt. Ceramiczne D01, możliwość plombowania 5SH szt. D02, możliwość plombowania 5SH szt. D03 5SH szt. Ceramiczne, z otworem kontrolnym D01 5SH szt. 5SH szt. 1/18 * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych.

22 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca System bezpiecznikowy DIAZED Dane do doboru i zamówienia Rozmiar I n Kolor Gwint Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m. A Wkładki bezpiecznikowe DIAZED Napięcie znamionowe 500 V AC/500 V DC Charakterystyka zwłoczna TNDz 2 różowy E16 5SA szt. 4 brązowy 5SA szt. 6 zielony 5SA szt. 10 czerwony 5SA szt. 16 szary 5SA szt. 20 niebieski 5SA szt. 25 żółty 5SA szt. Charakterystyka bezzwłoczna NDz 2 różowy E16 5SA szt. 4 brązowy 5SA szt. 6 zielony 5SA szt. 10 czerwony 5SA szt. 16 szary 5SA szt. 20 niebieski 5SA szt. 25 żółty 5SA szt. Charakterystyka gg DII 2 różowy E27 5SB szt. 4 brązowy 5SB szt. 6 zielony 5SB szt. 10 czerwony 5SB szt. 16 szary 5SB szt. 20 niebieski 5SB szt. 25 żółty 5SB szt. DIII 32 czarny E33 5SB szt. 35 czarny 5SB szt. 50 biały 5SB szt. 63 miedziany 5SB szt. 1 Charakterystyka bezzwłoczna DII 2 różowy E27 5SB szt. 4 brązowy 5SB szt. 6 zielony 5SB szt. 10 czerwony 5SB szt. 16 szary 5SB szt. 20 niebieski 5SB szt. 25 żółty 5SB szt. DIII 35 czarny E33 5SB szt. 50 biały 5SB szt. 63 miedziany 5SB szt. DIVH 80 srebrny 5SC szt. 100 czerwony 5SC szt. 1) Napięcie znamionowe 500 V AC/DC 400 V. * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych. 1/19

23 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca System bezpiecznikowy DIAZED 1 Dane do doboru i zamówienia (Kontynuacja) Rozmiar I n Gwint Dla wkładki Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m. A A Gniazda bezpiecznikowe DIAZED Gniazda bezpiecznikowe DIAZED, ceramiczne Napięcie znamionowe 500 V AC/500 V DC 1-bieg., montaż na szynie NDz 25 E16 5SF szt. DII 25 E27 5SF szt. DII 25 5SF szt. DIII 63 E33 5SF szt. DIII 63 5SF szt. Rozmiar I n Gwint Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m. Główki bezpiecznikowe DIAZED Napięcie znamionowe 500 V AC/500 V DC Ceramiczne NDZ 25 E16 5SH szt. DII 25 E27 5SH szt. DIII 63 E33 5SH szt. DII 25 E27 5SH szt. DIII 63 E33 5SH szt. Z tworzywa sztucznego DII 25 5SH szt. DIII 63 5SH szt. Rozmiar Gwint Dla wkładki Nr zamówieniowy PE (szt., kpl., m) Opak./ j.m. A Adapter wkręcany DIAZED DII E27 2 5SH szt. 4 5SH szt. 6 5SH szt. 10 5SH szt. 16 5SH szt. 20 5SH szt. 25 5SH szt. DIII E SH szt. 50 5SH szt. 63 5SH szt. Osłony DIAZED DII 25 5SH szt. DIII 63 5SH szt. Pierścień kalibrujący NDZ E16 2 5SH szt. NDZ E16 4 5SH szt. NDZ E16 6 5SH szt. NDZ E SH szt. NDZ E SH szt. 1/20 * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych.

24 SENTRON Aparatura zabezpieczająca i pomiarowa Aparatura zabezpieczająca Dane do doboru i zamówienia Wkładki bezpiecznikowe NH Rozmiar Szerokość I n U n Izolowane zaczepy PE (szt., kpl., m) Opak./ j.m. Nr zamówieniowy mm A V Wkł. bezpiecznikowa NH z izolowanymi zaczepami, charakterystyka gg V AC/ 3NA szt V DC 3NA szt. 20 3NA szt. 25 3NA szt. 32 3NA szt. 35 3NA szt. 40 3NA szt. 50 3NA szt. 63 3NA szt. 80 3NA szt NA szt. Wkł. bezpiecznikowa NH z nieizolowanymi zaczepami, charakterystyka gg, z kombinowaną sygn. przepalenia V AC/ 3NA szt V DC 3NA szt. 20 3NA szt. 25 3NA szt. 32 3NA szt. 35 3NA szt. 40 3NA szt. 50 3NA szt. 63 3NA szt. 80 3NA szt NA szt NA szt NA szt NA szt NA szt. Wkł. bezpiecznikowa NH z izolowanymi zaczepami, charakterystyka gg V AC/ 3NA szt V DC 3NA szt NA szt. 1 * Może być zamówiona ta ilość lub jej wielokrotność. TE= ilość modułów montażowych. 1/21
