1

2 2011 MEDCOM. Wszelkie prawa zastrzeżone. Materiał zawarty w katalogu ma charakter informacyjny. Ze względu na ciągłe wprowadzanie najnowszych osiągnięć technologicznych, nasze produkty mogą ulegać modyfikacjom. Dlatego też przedstawiony opis nie może być traktowany jako oferta handlowa.

3 MEDCOM Energetyka i przemysł SYSTEMY ZASILANIA AC & DC PRZETWORNICE TRAKCYJNE

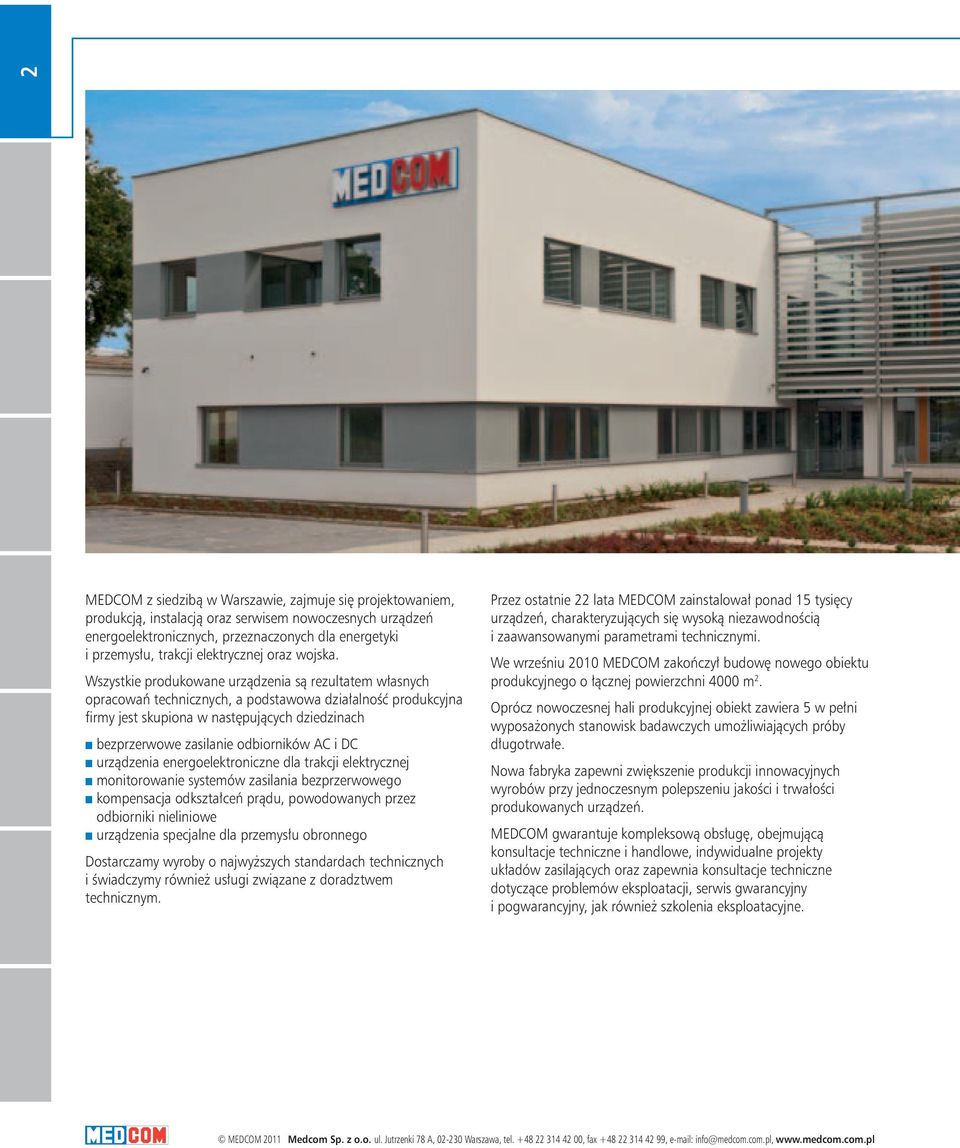

4 2 MEDCOM z siedzibą w Warszawie, zajmuje się projektowaniem, produkcją, instalacją oraz serwisem nowoczesnych urządzeń energoelektronicznych, przeznaczonych dla energetyki i przemysłu, trakcji elektrycznej oraz wojska. Wszystkie produkowane urządzenia są rezultatem własnych opracowań technicznych, a podstawowa działalność produkcyjna firmy jest skupiona w następujących dziedzinach n bezprzerwowe zasilanie odbiorników AC i DC n urządzenia energoelektroniczne dla trakcji elektrycznej n monitorowanie systemów zasilania bezprzerwowego n kompensacja odkształceń prądu, powodowanych przez odbiorniki nieliniowe n urządzenia specjalne dla przemysłu obronnego Dostarczamy wyroby o najwyższych standardach technicznych i świadczymy również usługi związane z doradztwem technicznym. Przez ostatnie 22 lata MEDCOM zainstalował ponad 15 tysięcy urządzeń, charakteryzujących się wysoką niezawodnością i zaawansowanymi parametrami technicznymi. We wrześniu 2010 MEDCOM zakończył budowę nowego obiektu produkcyjnego o łącznej powierzchni 4000 m 2. Oprócz nowoczesnej hali produkcyjnej obiekt zawiera 5 w pełni wyposażonych stanowisk badawczych umożliwiających próby długotrwałe. Nowa fabryka zapewni zwiększenie produkcji innowacyjnych wyrobów przy jednoczesnym polepszeniu jakości i trwałości produkowanych urządzeń. MEDCOM gwarantuje kompleksową obsługę, obejmującą konsultacje techniczne i handlowe, indywidualne projekty układów zasilających oraz zapewnia konsultacje techniczne dotyczące problemów eksploatacji, serwis gwarancyjny i pogwarancyjny, jak również szkolenia eksploatacyjne.

5 MEDCOM Historia Założenie firmy w Warszawie 1989 Opracowanie UPS małej mocy do zasilania komputerów 1990 Uruchomienie produkcji UPS off-line o mocy 16 kva dla szpitali 1991 Uruchomienie produkcji UPS on-line 1992 Pierwsze zasilacze buforowe w technologii IGBT Siedziba firmy przy ulicy Stępińskiej 22/ Opracowanie systemu zasilania bezprzerwowego w technologii fail -safe 1994 Pierwsze zasilacze w technologii IGBT o mocy ponad 100 kw 1995 Opracowanie pierwszego filtru aktywnego 1996 Pierwsza przetwornica kolejowa w technologii IGBT 1997 Uzyskanie certyfikatu wojskowego dla zasilaczy Siedziba firmy przy ulicy Barskiej 28/ Uzyskanie certyfikatu ISO Opracowanie modułu przetwornicy AC/DC o mocy 30 kw Opracowanie falownika 1000 kva, pracującego w układzie filtru aktywnego Przyznanie przez Prezydenta Rzeczypospolitej Polskiej Nagrody Gospodarczej dla najlepszego polskiego małego przedsiębiorstwa Uruchomienie produkcji szybkich łączników bezstykowych serii SS/SSN/SST/SSTN Uruchomienie produkcji wielosystemowych przetwornic kolejowych o dużej mocy zgodnych z UIC 2004 Uruchomienie produkcji falowników napędowych o mocy do 1200 kw 2005 Pierwszy napęd asynchroniczny zasilany z 3 kv 2006 Pierwszy napęd asynchroniczny o mocy 2 MW 2007 Opracowanie systemu sterowania pojazdów trakcyjnych 2008 Uruchomienie produkcji falowników napędowych o mocy do 4000 kw 2009 Uruchomienie produkcji napędów asynchronicznych 3 kv i mikroprocesorowego systemu sterowania do ezt EN57 AKM i EN71 AC SKM 2010 Uzyskanie certyfikatu IRIS Otwarcie nowej fabryki przy ulicy Jutrzenki 78 A Otwarcie biura handlowego MEDCOM BRASIL

6 4 W konstrukcji urządzeń produkowanych przez MEDCOM, w celu uzyskania dużej niezawodności i sprawności, stosowane są najbardziej nowoczesne elementy, podzespoły, technologie oraz rozwiązania układowe: n najnowszej generacji moduły tranzystorowe HV IGBT o wysokiej trwałości cyklicznej, które upraszczają obwody silnoprądowe oraz układy sterowania urządzeń n amorficzne i nanokrystaliczne materiały magnetyczne, które pozwalają na znaczne zmniejszenie wymiarów i masy podzespołów magnetycznych, jak również decydują o istotnym ograniczeniu strat energii, bardzo wysokiej sprawności przetwarzania energii n technologie kompozytowe, które zwiększają mechaniczną odporność elementów (w tym elementów indukcyjnych) na udary i wibracje n technika światłowodowa, która zapewnia wysoki poziom izolacji, a także eliminuje wpływ zakłóceń elektromagnetycznych

7 MEDCOM Technologie 5 n dynamiczne, wielopoziomowe zabezpieczenia przeciwzwarciowe, które zwiększają niezawodność pracy urządzeń n technika modulacji szerokości impulsów (PWM), wbudowane filtry LC o dużej skuteczności tłumienia oraz specjalne algorytmy sterowania, pozwalają na znaczne obniżenie zawartości harmonicznych (THD poniżej 5%) w napięciu zasilającym odbiorniki prądu przemiennego. Przyczynia się to do zwiększenia trwałości urządzeń w wyniku zmniejszenia strat mocy oraz ograniczenia przepięć w uzwojeniach. Zwiększa trwałość izolacji uzwojeń oraz zmniejsza poziom emitowanego hałasu n rozbudowane układy eliminacji przepięć występujących w sieci zasilającej: pasywne filtry RLC, nieliniowe ograniczniki przepięć (warystory) oraz aktywne układy ochronne (crowbar circuits). W przypadku, gdy napięcie wejściowe osiąga niebezpieczną wartość, odpowiedni układ elektroniczny zwiera obwody wejściowe, powodując przepalenie bezpiecznika w obwodzie zasilania n automatyczna korekcja termiczna napięcia ładowania akumulatorów (realizowana zgodnie z zaleceniami producentów baterii), która pozwala na optymalne ładowanie akumulatorów zarówno w zimie jak i podczas upałów, przedłużając ich żywotność i ograniczając potrzeby serwisowania n mikroprocesorowe systemy sterowania DSP (Digital Signal Processor), które zapewniają automatyczne diagnozowanie pracy urządzeń n wyposażenie w interfejs RS232/485 oraz CANBus, który zapewnia możliwość stałego monitorowania pracy urządzeń n technologia CAD (Computer Aided Design) przy projektowaniu urządzeń

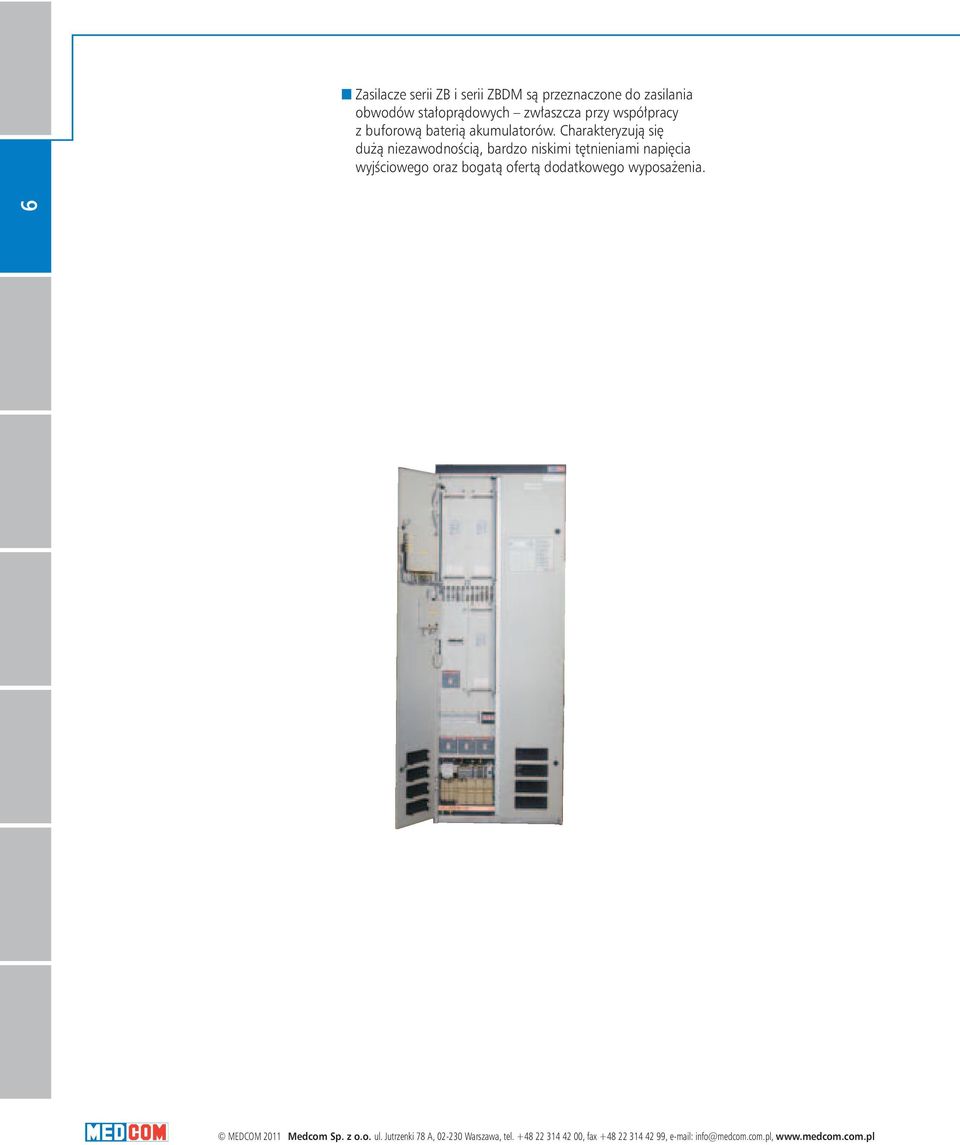

8 n Zasilacze serii ZB i serii ZBDM są przeznaczone do zasilania obwodów stałoprądowych zwłaszcza przy współpracy z buforową baterią akumulatorów. Charakteryzują się dużą niezawodnością, bardzo niskimi tętnieniami napięcia wyjściowego oraz bogatą ofertą dodatkowego wyposażenia. 6

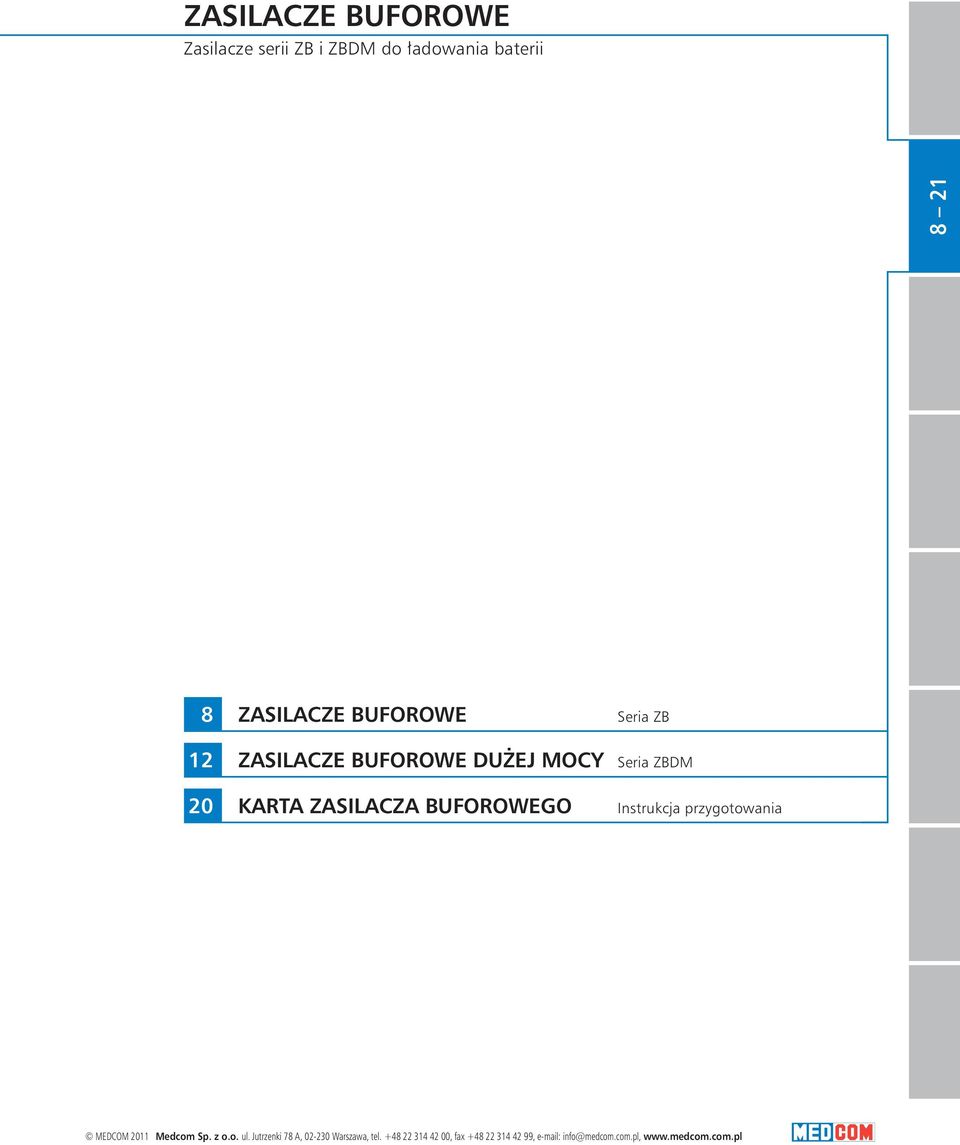

9 ZASILACZE BUFOROWE Zasilacze serii ZB i ZBDM do ładowania baterii ZASILACZE BUFOROWE Seria ZB 12 ZASILACZE BUFOROWE DUŻEJ MOCY Seria ZBDM 20 KARTA ZASILACZA BUFOROWEGO Instrukcja przygotowania

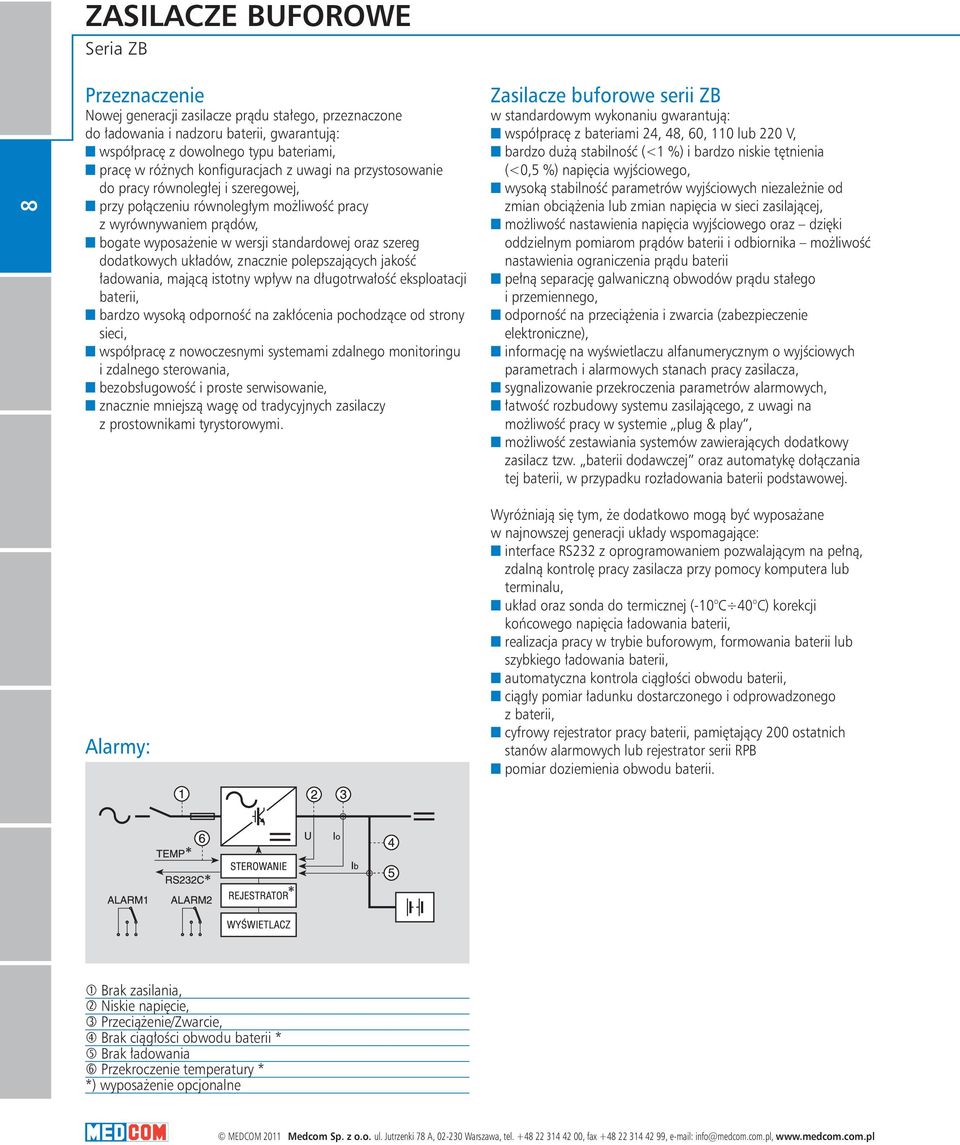

10 ZASILACZE BUFOROWE Seria ZB 8 Przeznaczenie Nowej generacji zasilacze prądu stałego, przeznaczone do ładowania i nadzoru baterii, gwarantują: n współpracę z dowolnego typu bateriami, n pracę w różnych konfiguracjach z uwagi na przystosowanie do pracy równoległej i szeregowej, n przy połączeniu równoległym możliwość pracy z wyrównywaniem prądów, n bogate wyposażenie w wersji standardowej oraz szereg dodatkowych układów, znacznie polepszających jakość ładowania, mającą istotny wpływ na długotrwałość eksploatacji baterii, n bardzo wysoką odporność na zakłócenia pochodzące od strony sieci, n współpracę z nowoczesnymi systemami zdalnego monitoringu i zdalnego sterowania, n bezobsługowość i proste serwisowanie, n znacznie mniejszą wagę od tradycyjnych zasilaczy z prostownikami tyrystorowymi. Zasilacze buforowe serii ZB w standardowym wykonaniu gwarantują: n współpracę z bateriami 24, 48, 60, 110 lub 220 V, n bardzo dużą stabilność (<1 %) i bardzo niskie tętnienia (<0,5 %) napięcia wyjściowego, n wysoką stabilność parametrów wyjściowych niezależnie od zmian obciążenia lub zmian napięcia w sieci zasilającej, n możliwość nastawienia napięcia wyjściowego oraz dzięki oddzielnym pomiarom prądów baterii i odbiornika możliwość nastawienia ograniczenia prądu baterii n pełną separację galwaniczną obwodów prądu stałego i przemiennego, n odporność na przeciążenia i zwarcia (zabezpieczenie elektroniczne), n informację na wyświetlaczu alfanumerycznym o wyjściowych parametrach i alarmowych stanach pracy zasilacza, n sygnalizowanie przekroczenia parametrów alarmowych, n łatwość rozbudowy systemu zasilającego, z uwagi na możliwość pracy w systemie plug & play, n możliwość zestawiania systemów zawierających dodatkowy zasilacz tzw. baterii dodawczej oraz automatykę dołączania tej baterii, w przypadku rozładowania baterii podstawowej. Alarmy: Wyróżniają się tym, że dodatkowo mogą być wyposażane w najnowszej generacji układy wspomagające: n interface RS232 z oprogramowaniem pozwalającym na pełną, zdalną kontrolę pracy zasilacza przy pomocy komputera lub terminalu, n układ oraz sonda do termicznej (-10 C 40 C) korekcji końcowego napięcia ładowania baterii, n realizacja pracy w trybie buforowym, formowania baterii lub szybkiego ładowania baterii, n automatyczna kontrola ciągłości obwodu baterii, n ciągły pomiar ładunku dostarczonego i odprowadzonego z baterii, n cyfrowy rejestrator pracy baterii, pamiętający 200 ostatnich stanów alarmowych lub rejestrator serii RPB n pomiar doziemienia obwodu baterii. Brak zasilania, Niskie napięcie, Przeciążenie/Zwarcie, Brak ciągłości obwodu baterii * Brak ładowania Przekroczenie temperatury * *) wyposażenie opcjonalne

11 Wyświetlacz Każdy zasilacz jest wyposażony w panel monitorowania z czytelnym wyświetlaczem alfanumerycznym, klawiaturą oraz diodami LED. Na wyświetlaczu można odczytać: n wartość wyjściowego napięcia i prądu n temperaturę w otoczeniu baterii n ładunek wprowadzony i pobrany z baterii n komunikaty o stanach alarmowych: n PRZECIĄŻENIE n ZWARCIE n BRAK ŁADOWANIA n BRAK SIECI n SŁABA BATERIA n BRAK FAZY oraz przy wyposażeniu opcjonalnym n ROZWARTE BATERIE n TEMPERATURA (>Tmax) n USZKODZONY CZUJNIK (temperatury) n zapis rejestratora stanów alarmowych: rok mies. dzień godz. min. U I kod stanu alarmowego 9 Podstawowe parametry techniczne Moc wyjściowa do 2,4 kw 2,4 100 kw Napięcie sieci zasilającej 230 V V Zakres zmian napięcia zasilającego 15 % +10 % Stabilność napięcia wyjściowego < 1 % Tętnienia napięcia wyjściowego < 0,5 % Korekcja termiczna napięcia wyjściowego -10 C + 40 C Próg ograniczenia prądu wyjściowego (1,02 1,05) In Zasilacze są wykonywane w obudowach typu W, S1, S2, R oraz T1, T2 i T3. Obudowy R są modułami (5U) systemu 19 i są przeznaczone do montowania w obudowach T (lub innych tego systemu).

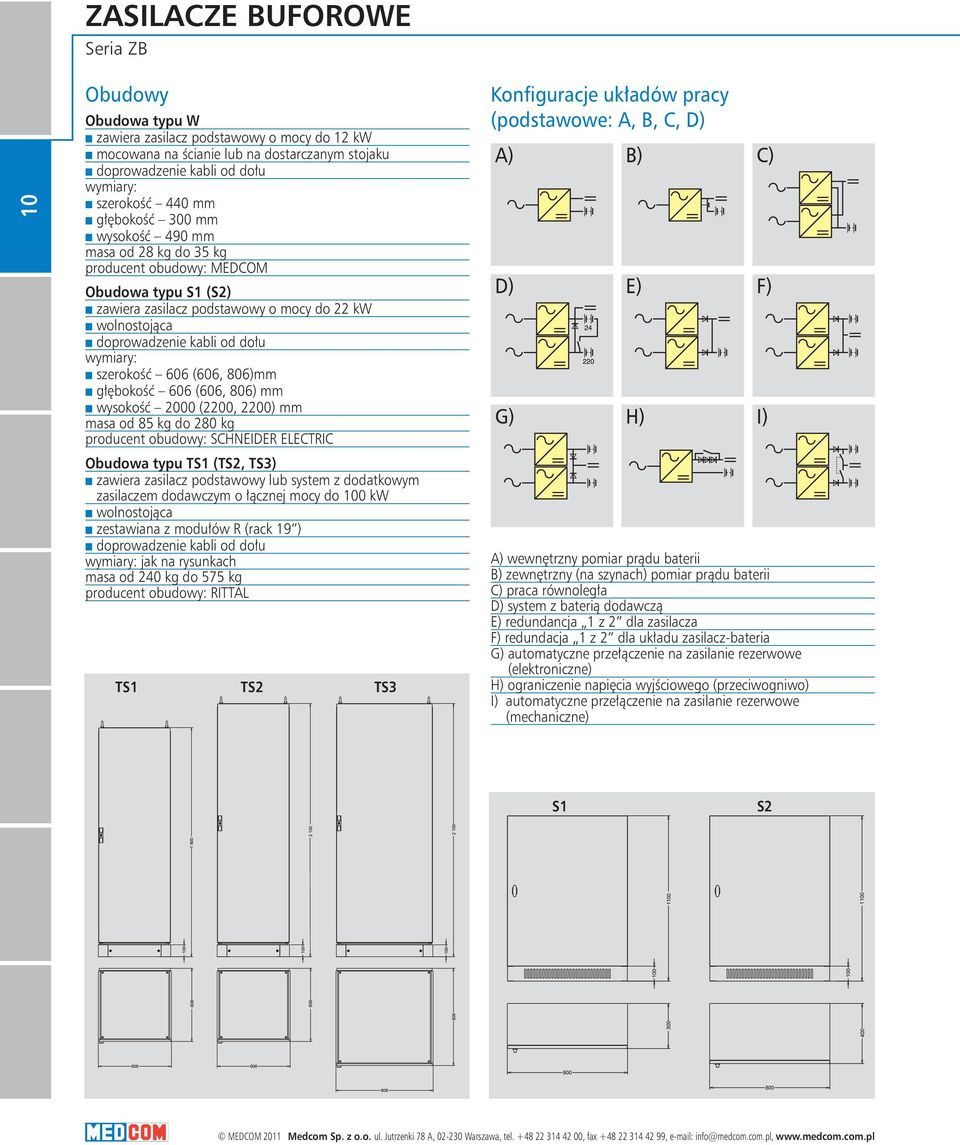

12 ZASILACZE BUFOROWE Seria ZB 10 Obudowy Obudowa typu W n zawiera zasilacz podstawowy o mocy do 12 kw n mocowana na ścianie lub na dostarczanym stojaku n doprowadzenie kabli od dołu wymiary: n szerokość 440 mm n głębokość 300 mm n wysokość 490 mm masa od 28 kg do 35 kg producent obudowy: MEDCOM Obudowa typu S1 (S2) n zawiera zasilacz podstawowy o mocy do 22 kw n wolnostojąca n doprowadzenie kabli od dołu wymiary: n szerokość 606 (606, 806)mm n głębokość 606 (606, 806) mm n wysokość 2000 (2200, 2200) mm masa od 85 kg do 280 kg producent obudowy: SCHNEIDER ELECTRIC Obudowa typu TS1 (TS2, TS3) n zawiera zasilacz podstawowy lub system z dodatkowym zasilaczem dodawczym o łącznej mocy do 100 kw n wolnostojąca n zestawiana z modułów R (rack 19 ) n doprowadzenie kabli od dołu wymiary: jak na rysunkach masa od 240 kg do 575 kg producent obudowy: RITTAL TS1 TS2 TS3 Konfiguracje układów pracy (podstawowe: A, B, C, D) A) D) G) B) E) H) C) A) wewnętrzny pomiar prądu baterii B) zewnętrzny (na szynach) pomiar prądu baterii C) praca równoległa D) system z baterią dodawczą E) redundancja 1 z 2 dla zasilacza F) redundacja 1 z 2 dla układu zasilacz-bateria G) automatyczne przełączenie na zasilanie rezerwowe (elektroniczne) H) ograniczenie napięcia wyjściowego (przeciwogniwo) I) automatyczne przełączenie na zasilanie rezerwowe (mechaniczne) F) I) S1 S2

13 Parametry techniczne ZB 220 DC 200 DX x: Zasilacz buforowy Napięcie wyjściowe Prądu stałego Prąd wyjściowy katalogowe [V] znamionowy [A] Dodatkowy zasilacz baterii dodawczej 24V A A A Typ Un Umax In Uwe (50 Hz) Bezp. AC Obudowa Masa V V A V A kg ZB24DC , R-W-S ZB24DC , R- W-S ZB24DC , / R- W-S ZB24DC , / TS - ZB24DC , / TS - ZB24DC , / TS - ZB48DC R-W-S ZB48DC / R-W-S ZB48DC / R-W-S ZB48DC / R-S ZB60DC / R-W-S ZB60DC / R-W-S ZB60DC / R-S ZB110DC R-W-S ZB110DC / R-W-S ZB110DC / R-W-S ZB110DC / R-S ZB220DC R-W-S ZB220DC / R-W-S ZB220DC / R-W-S ZB220DC / R-W-S ZB220DC / R-S2-W ZB220DC / R-S2-W ZB220DC / TS1, TS2 180 ZB220DC / TS1, TS2 180 ZB220DC / TS1, TS2 230 ZB220DC / TS1, TS2 300 ZB220DC50D , / TS1, TS2 160 ZB220DC100D , / TS1, TS2 160 ZB220DC100D , / TS1, TS2 160 ZB220DC200D , / TS1, TS2 200 ZB220DC200D , / TS1, TS2 200 ZB220DC200D , / TS1, TS2 200 ZB220DC300D , / TS1, TS2 280 ZB220DC300D , / TS1, TS2 280 ZB220DC300D , / TS1, TS2 280 ZB220DC400D , / TS3 350 ZB220DC400D , / TS3 350 ZB220DC400D , / TS3 350 UWAGA: Wykonywane są również zasilacze o innych, uzgodnionych parametrach. 11

14 ZASILACZE BUFOROWE DUŻEJ MOCY Seria ZBDM 12 Przeznaczenie Zasilacze buforowe dużej mocy serii ZB są przeznaczone do bezprzerwowego (przy współpracy z baterią akumulatorów) zasilania odbiorników prądu stałego 220V, 125V, 110V lub 24V, od których jest wymagana bezwzględna ciągłość pracy. Zasilacze umożliwiają również ładowanie bądź formowanie samodzielnych baterii jak i zasilanie odbiorników prądu stałego w systemach bezbateryjnych. Właściwości n Podstawowe moduły: 220 V (100 A), 110 V (150 A), 24V (200 A), 24V (100 A) n W wersji zasilania 60 Hz moduł 125 V (120 A) n Równoległa praca modułów z automatycznym wyrównywaniem prądów n Bardzo duża stabilność i wyjątkowo niskie tętnienia napięcia n Elektroniczna ochrona przeciążeniowa i przeciwzwarciowa n Bardzo dobra dynamika przy skokowej zmianie obciążenia n Bardzo wysoka sprawność n Temperaturowa korekcja napięcia ładowania baterii n Charakterystyki ładowania zgodne z normą PN-90/E oraz zaleceniami EUROBAT n Możliwość ustalania trybów: praca buforowa, wyrównawcze ładowanie baterii n Bardzo wysoka niezawodność n Kompatybilność elektromagnetyczna (filtry EMI) n Układ kontroli ciągłości obwodu baterii n Indywidualne panele monitorowania modułów i ogólny panel zasilacza n Blokowana kodem dostępu klawiatura, współpracująca z wyświetlaczem LCD (80 znaków) n Duży zestaw sygnałów alarmowych oraz 6 konfigurowanych przekaźników alarmowych n Interface RS232 do zdalnego monitorowania i sterowania pracą zasilacza n Możliwość indywidualnego serwisowania modułów bez wyłączania zasilacza Podstawowy moduł zasilacza Moduł zasilacza jest jednostką autonomiczną, która może pracować samodzielnie lub w systemach składających się standardowo z 2 12 jednostek (w wykonaniach specjalnych do 18 lub do 24 jednostek). W urządzeniu jest wykorzystywana technika potrójnego przetwarzania energii. Do przetwarzania energii zastosowano transformatory wysokiej częstotliwości z nowoczesnymi rdzeniami nanokrystalicznymi oraz tranzystory IGBT, zapewniające dużą sprawność i niezawodność zasilacza. Moduły są standardowo zasilane napięciem V moduł 24 V (100 A) jest zasilany napięciem 230 V. W wersji eksportowej (60 Hz) jest wykonywany moduł 125 V (120 A) z zasilaniem 480 V w obwodzie wejściowym jest umieszczony układ PFC, zapewniający sinusoidalny przebieg prądu pobieranego z sieci. Chłodzenie modułu jest wymuszone przez zasilane prądem stałym dwa wentylatory o dużej wydajności. Ich praca jest dwustopniowa do obciążenia ok. 60 % mocy znamionowej modułu wentylatory pracują z połową wydajności. Po osiągnięciu mocy około 60 % wentylatory pracują z pełną wydajnością. Moduły są jednostkami autonomicznymi, tzn. mogą samodzielnie pracować po awarii lub wyłączeniu zewnętrznego systemu sterowania. Podstawowy moduł zasilacza

15 Specyfikacja elektryczna i mechaniczna pojedynczego modułu Dane Techniczne Znamionowe napięcie wyjściowe 220 V 110 V 125 V 24 V 24 V Znamionowy prąd wyjściowy 100 A 150 A 120 A 200 A 100 A Znamionowe napięcie wejściowe Uwe V 480 VAC V 230 V Dozwolony zakres zmian napięcia Uwe -15 % +10 % Częstotliwość wejściowa 50 Hz 60 Hz 50 Hz Wartość prądu wejściowego 3 40 A 3 27 A 43 A 3 10 A 5 A Moc znamionowa 25 kw 23 kw 18 kw 6 kw 3 kw Stabilność napięcia wyjściowego 0,4 % Tętnienia napięcia wyjściowego 0,4 % Sprawność ok. 95 % Wentylacja Wewnętrzne wentylatory wlotu powietrza od dołu, wylotu powietrza od góry Wejścia kablowe Od dołu Wymiary (wys. głęb. szer.) ( ) mm Masa 65 kg Stopień ochrony IP20 13 Schemat blokowy modułu mocy ~ V WE FILTR WY FILTR = 220 V 50 Hz EMI EMI Blok Sterowania SOFT-STARTu Blok Sterowania Falownika Blok Sterowania, Pomiary, Alarmy Alarmy i Sterowanie równomiernym obciążniem Opis schematu blokowego: 1. Filtr EMI typu LC, 2. Prostownik diodowo-tyrystorowy, 3. Wejściowy filtr wygładzający, 4. Falownik tranzystorowy, 5. Transformator wysokiej częstotliwości, 6. Prostownik wyjściowy, 7. Filtr wyjściowy typu LC, 8. Filtr EMI typu LC, 9. Blok sterowania Soft-startu, 10. Sterownik obwodu mocy falownika tranzystorowego, 11. Blok układów pomiarowych i alarmowych

16 ZASILACZE BUFOROWE DUŻEJ MOCY Seria ZBDM 14 Normy i certyfikaty Standard Normy europejskie EN EN IEC IEC IEC EN DIN Part 1 Opis Bezpieczeństwo urządzeń technologii informatycznej Urządzenia elektrownii z układami elektronicznymi Transformatory mocy Wymagania ogólne i konwertery o komutacji sieciowej Stopnie ochrony zapewniane przez szafy rozdzielcze (kody IP) Wymagania Kompatybilności Elektromagnetycznej Statyczne przetwornice mocy, prostowniki półprzewodnikowe z charakterystyką IU do ładowania baterii kwasowo-ołowiowych przewodnik Normy kanadyjskie, Seria C M1991(R1997) Wymagania ogólne Can. El. Code P.II 0.4 M1982(R1993) Ruchomy i naziemny sprzęt elektryczny M1985(R1992) Rozmieszczanie kabli i promienie gięcia kabli Przemysłowe urządzenia sterujące 31 M1989 (R1995) Rozdzielnice Zasilacze komercyjne i przemysłowe Prostowniki bateryjne CSA Publication SPE Przepisy modelowania w dziedzinie obliczeń sprzętu elektrycznego Przykładowa konfiguracja Wykorzystując podstawowe moduły można zestawiać systemy zasilania dużej mocy z bardzo bogatym wyposażeniem opcjonalnym. Na rysunku jest przedstawiony przykładowy schemat strukturalny zasilacza 220 V/900 A z wejściowym układem SZR.

17 MONI T ORO WA NIE P R AC Y MOC MONI T ORO WA NIE P R AC Y MOC MONIT OR OWA NI E P R AC Y MOC MONIT OR OWA NI E P R AC Y MOC MONI T OROW ANI E PR AC Y MOC MONI T OROW ANI E PR AC Y MOC KAS. ALARMU G1 Q10 F1 G2 Q11 F2 G3 Q12 F3 G4 3x 400V~ F4 WY 1 FA L Q1 G5 F5 Q3 WY 2 3x 400V~ 3x 400V~ 220V= -900A Q5 Q2 G6 B AT MS ZR Q4 Q15 F6 G7 Q16 F7 G8 Q17 F8 G9 Q18 F9 ZASILACZ ZAŁĄCZONY W podstawowej konfiguracji szafa zasilacza jest wyposażona w następujące elementy: n Moduły zasilaczy (2 12) n Mikroprocesorowy układ sterowania n Wejściowe i wyjściowe zabezpieczenia modułów Dodatkowo szafa zasilacza może być wyposażana w następujące elementy: Układy wykonawcze n Rozłączniki baterii i odbiorników n Wejściowy układ SZR n Automatyka dołączania baterii dodawczej n Zabezpieczenia odbiorników Urządzenia pomiarowe n Układ kontroli doziemienia n Układy konwerterów do pomiarów napięć i prądów n Układ(y) diagnostyki baterii Elementy pomocnicze n Grzałka antykondensacyjna n Filtry powietrza Budowa zasilacza Moduł mocy Opis panelu sterującego Panel systemu sterującego składa się z trzech sekcji: n wyświetlacza ciekłokrystalicznego LCD z klawiaturą n diod LED do lokalnej sygnalizacji alarmowej n schematu struktury zasilacza. Przycisk TEST LED zapewnia kontrolę sprawności sygnalizacji diodowej oraz dodatkowo umożliwia wyłączenie sygnału akustycznego podczas trwania stanu alarmowego. Przycisk KAS.ALARMU umożliwia kasowanie zapamiętanych stanów alarmowych. Wyświetlacz Każdy zasilacz jest wyposażony w panel monitorowania z czytelnym wyświetlaczem alfanumerycznym, klawiaturą oraz diodami LED. Na wyświetlaczu można odczytać: n wartość wyjściowego napięcia i prądu n temperaturę w otoczeniu baterii n ładunek wprowadzony i pobrany z baterii n komunikaty o stanach alarmowych: n PRZECIĄŻENIE n ZWARCIE n BRAK ŁADOWANIA n BRAK SIECI n SŁABA BATERIA n BRAK FAZY oraz przy wyposażeniu opcjonalnym n ROZWARTE BATERIE n TEMPERATURA (>Tmax) n USZKODZONY CZUJNIK (temperatury) ZASILACZ BUFOROWY ZB 220DC900 n zapis rejestratora TEST stanów alarmowych: LED rok mies. dzień godz. min. U I kod stanu alarmowego ZB220DC900 U=240.9V I=420A Uc=2.23V Ib=39A ALARM MONITOROWANIE PRACY LINIA 1 LINIA 2 ZASILACZ WYŁĄCZONY BRAK ŁADOWANIA BŁĄD KONFIGURACJI SYSTEMU NAPIĘCIE SIECI WYSOKIE NAPIĘCIE SIECI NISKIE ZASILANIE Z LINII REZERWOWEJ ŁADOWANIE SZYBKIE PRZECIĄŻENIE TEMP. BATERII POZA ZAKRESEM OBWÓD BATERII ROZWARTY DOZIEMIENIE BATERII NAPIĘCIE WYJŚCIOWE WYSOKIE NAPIĘCIE WYJŚCIOWE NISKIE USZKODZENIE WARYSTORA USZKODZENIE BEZPIECZNIKÓW WYŁ. WYJŚCIOWY OTWARTY PRZEKAŹNIK 1 - ALARM PRZEKAŹNIK 2 - ALARM PRZEKAŹNIK 3 - ALARM PRZEKAŹNIK 4 - ALARM PRZEKAŹNIK 5 - ALARM ALARM MODUŁU 1 ALARM MODUŁU 2 ALARM MODUŁU 3 ALARM MODUŁU 4 ALARM MODUŁU 5 ALARM MODUŁU 6 ALARM MODUŁU 7 ALARM MODUŁU 8 ALARM MODUŁU 9 15 ZASILACZ BUFOROWY ZB 220DC900 MONITOROWANIE PRACY TEST LED KAS. ALARMU ZB220DC900 U=240.9V I=420A Uc=2.23V Ib=39A ALARM MONITOROWANIE PRACY PRACA BLOKADA FAL. ŁADOW. BATERII ŁADOW. SZYBK. ZŁA SIEĆ AC ZWARCIE AWARIA WENT. BRAK MOCY MOC 100% 90% 80% 70% 60% 50% 40% 30% 20% 10%

18 ZASILACZE BUFOROWE DUŻEJ MOCY Seria ZBDM Przykładowy schemat instalacji zasilacza ZB220DC ~ 220V Zasilanie Grzałek X33: YKY-zo 240mm2 X30:64-65 B LINIA1 LINIA 2 400V 50Hz ~ 2 Szafy MNS ALARM1 ALARM4 Rozlacznik 1 ST1 Sonda Termiczna t 2 X02:PENB X02:L3B X02:L2B X02:L1B X05:1 X05:2 X05:3 X05:4 ~400V 50Hz A X01:L1A X01:L2A X01:L3A X01:PENA X04:1 X04:2 X04:3 X04:4 X30:58 X30:60 X30:62 X30:64 X30:66 X30:68 X30:70 X30:72 X30:74 X30:76 X30:78 X30:80 X30:82 X30: X30 ALARM6 ALARM2 ALARM3 ALARM5 L+ L- L+ YKY-zo 240mm2 L- X6:1 X6:2 X7:1 X7:2 X6:3 X6:4 X7:3 X7:4 ODBIORY 220VDC BATERIA W przypadku wyposażenia zasilacza w opcjonalną, termiczną korekcję napięcia ładowania baterii w pomieszczeniu baterii lub na jednym z ogniw należy zainstalować sondę pomiarową. Długość przewodów nie jest wielkością krytyczną. W zależności od zastosowanego wyposażenia opcjonalnego, należy wykonać instalację zgodnie z DTR zasilacza.

19 Przykładowe oscylogramy (10 V/dz) Charakterystyki ładowania Przy wykorzystaniu klawiatury na panelu monitorowania można wybrać jedną z trzech metod ładowania baterii: n zgodnie z charakterystyką IU n zgodnie z charakterystyką IUta (po okresie szybkiego ładowania do napięcia 2,4 V/ogn następuje przełączenie po ustalonym czasie na pracę buforową) n zgodnie z charakterystyką IUDa (po okresie szybkiego ładowania do napięcia 2,4 V/ogn następuje przełączenie gdy zostanie stwierdzony brak opadania lub wzrost prądu ładowania na pracę buforową 17 Przebieg napięcia przy skokowym obciążeniu zasilacza (10 % 100 %) (10 V/dz) Podczas ładowania jest mierzony ładunek doprowadzony do baterii oraz przyrost temperatury. Układ sterowania zasilacza przy współpracy z czujnikiem mierzącym temperaturę baterii zapewnia w trakcie ładowania ograniczenie prądu baterii przy wysokich temperaturach otoczenia: n do 0,5 wartości nastawionego prądu po osiągnięciu temperatury 40 C n do 0,1 wartości nastawionego prądu po osiągnięciu temperatury 45 C U I 2,27V Przebieg napięcia przy skokowym odciążeniu zasilacza Metoda IU t U I 2,4V 2,27V Metoda IUta Metoda IU a Tętnienia napięcia wyjściowego (200 mv/dz) t U I I ład. 0,5 I ład. 0,1 I ład. Tętnienia napięcia wyjściowego (50 V/dz) Ograniczenie prądu ładowania T C

20 ZASILACZE BUFOROWE DUŻEJ MOCY Seria ZBDM 18 Parametry techniczne Parametry zasilania napięcie wejściowe znamionowe V 230 V 480 V możliwość wykonania na inne napięcie częstotliwość 50 Hz 60 Hz wartość prądu wejściowego zależy od ilości modułów dopuszczalny zakres zmian napięcia -15 % +10 % (parametry znamionowe na wyjściu) dopuszczalny zakres zmian napięcia -15 % +20 % (działanie) współczynnik mocy cos f ok. 0,92 odporność przepięciowa kategoria I PN-93/E-05009/443 wytrzymałość izolacji DC 2,8 kv 60 s Parametry wyjściowe znamionowe napięcie wyjściowe 220 V, 110 V, 24 V 24 V 125 V możliwość wykonania na inne napięcie znamionowy prąd wyjściowy In zależy od ilości modułów ograniczenie prądu wyjściowego 1,02 1,1 In stabilizacja prądu wyjściowego na poziomie ograniczenia regulacja ograniczenia prądu baterii 0,1 1,0 In stabilizacja prądu baterii na poziomie ograniczenia charakterystyka pracy IU moc znamionowa zależy od ilości modułów sprawność ok. 95 % stabilność napięcia wyjściowego 0,4 % wartość typowa 0,2 % tętnienia napięcia wyjściowego 0,4 % pp wartość rms 0,1 % zakres termicznej korekcji napięcia C Pomiary napięcie wyjściowe - dokładność 0,5 % prąd wyjściowy - dokładność 1% wewnętrzny czujnik LEM Alarmy ALARM 1 *) niskie napięcie baterii, brak ładowania baterii, brak napięcia wejściowego ALARM 2 *) rozwarty obwód baterii ALARM 3 *) doziemienie obwodu baterii (opcja) ALARM 4 *) ALARM 5 *) niskie lub wysokie napięcie wyjściowe przeciążenie, przegrzanie, ładowanie wyrównawcze, uszkodzenie ochronnika przepięciowego, zakłócenie w pracy jednego z modułów, praca z linii rezerwowej (opcja), uszkodzenie sondy termicznej (opcja), temperatura poza zakresem kompensacji (opcja) ALARM 6 *) otwarty rozłącznik baterii Parametry styków alarmowych max napięcie pracy 300 V= lub 250 V~ max obciążalność styków 0,3 A / 220 V= 4 A / 220 V~ Warunki pracy temperatura otoczenia 0 40 C temperatura składowania 0 25 C wilgotność (brak kondensacji) 98 % poziom zakłóceń poziom B EN 55022, EN u3 Obudowa wymiary głębokość min 800 mm, inne w zależności od ilości modułów i uzgodnień z odbiorcą wejście kabli od dołu wentylacja wewnętrzne wentylatory DC wlot powietrza od dołu, wylot górą stopień ochrony IP20 *) w zamówieniu można ustalić inną konfigurację pobudzania przekaźników alarmowych

21 Zasady oznaczania zasilaczy ZB 220 DC 900 D2 ZASILACZ BATERII DODAWCZEJ D1 = 100 A D2 = 200 A D3= 300 A NAZWA URZĄDZENIA ZB = Zasilacz Buforowy Typoszereg zasilaczy NAPIĘCIE WYJŚCIOWE (ZNAMIONOWE) 24 = 24 V 125 = 125V 110 = 110 V 220 = 220V PRĄD WYJŚCIOWY (ZNAMIONOWY) DC200 = 200 A DC300 = 300 A DC360 = 360 A DC400 = 400 A DC450 = 450 A DC480 = 480 A DC500 = 500 A DC600 = 600 A DC720 = 720 A DC800 = 800 A DC840 = 840 A DC900 = 900 A DC960 = 960 A DC1000 = 1000 A DC1050 = 1050 A DC1080 = 1080 A DC1100 = 1100 A DC1200 = 1200 A DC1320 = 1320 A DC1350 = 1350 A DC1400 = 1400 A DC1440 = 1440 A DC1600 = 1600 A DC1650 = 1650 A DC1800 = 1800 A DC2000 = 2000 A DC2200 = 2200 A DC2400 = 2400 A Typ Un [V] Umax [V] In [A] Zasilanie [V] Uwagi ZB24DC , moduły ZB24DC200 ZB24DC , moduły ZB24DC200 ZB24DC , moduły ZB24DC200 ZB24DC , modułów ZB24DC200 ZB24DC , modułów ZB24DC200 ZB24DC , modułów ZB24DC200 ZB24DC , modułów ZB24DC200 ZB24DC , modułów ZB24DC200 ZB24DC , modułów ZB24DC200 ZB24DC , modułów ZB24DC200 ZB24DC , modułów ZB24DC200 ZB110DC moduły ZB110DC150 ZB110DC moduły ZB110DC150 ZB110DC moduły ZB110DC150 ZB110DC modułów ZB110DC150 ZB110DC modułów ZB110DC150 ZB110DC modułów ZB110DC150 ZB110DC modułów ZB110DC150 ZB110DC modułów ZB110DC150 ZB110DC modułów ZB110DC150 ZB110DC modułów ZB110DC150 ZB110DC modułów ZB110DC150 ZB125DC moduły ZB125DC120 ZB125DC moduły ZB125DC120 ZB125DC modułów ZB125DC120 ZB125DC modułów ZB125DC120 ZB125DC modułów ZB125DC120 ZB125DC modułów ZB125DC120 ZB125DC modułów ZB125DC120 ZB125DC modułów ZB125DC120 ZB125DC modułów ZB125DC120 ZB125DC modułów ZB125DC120 ZB220DC moduły ZB220DC100 ZB220DC moduły ZB220DC100 ZB220DC moduły ZB220DC100 ZB220DC modułów ZB220DC100 ZB220DC modułów ZB220DC100 ZB220DC modułów ZB220DC100 ZB220DC modułów ZB220DC100 ZB220DC modułów ZB220DC100 ZB220DC modułów ZB220DC100 ZB220DC modułów ZB220DC100 ZB220DC modułów ZB220DC100 UWAGA: Zasilacze mogą być konfigurowane w połączeniu szeregowym (220 V + 24 V) dla układów zasilania z tzw. baterią dodawczą są wtedy wyposażane w układ automatycznego dołączania tej baterii. 19
