1 / INSTRUKCJA OBSŁUGI, MONTAŻU I KONSERWACJI GAZOWY KOCIOŁ WARZELNY MODEL MG9-10, MG9-15, MG9-MG9-10S, MG9-15S, MG9-20S MPG9-10, MPG9-15, MPG9-20 MPG9-10S, MPG9-15S, MPG9-20S MG9-10BM, MG9-15BM MG9-10BMS, MG9-15BMS MPG9-10BM, MPG9-15BM MPG9-10BMS, MPG9-15BMS MG7-10, MG7-10 BM 0

2 MG9-10, MG9-15, MG9-20 G: przyłącze gazu ¾ AF: woda zimna ¾ E; przyłącze elektryczne AC: woda gorąca ¾ 1: wylewka nap. kotła 2: rura przel. Panela górnego 3: wziernik kontr. płomienia 4: zawór spustowy 5: rurka odpalania ręcznego 6: noga regulowana 7: zawór gazowy 8: zapalacz piezoelektryczny 9: zawór ciepłej wody, zawór zimnej wody Nap. płaszcza MPG9-10, MPG9-15, MPG klamry zamknięcia pokrywy 11. zawór obciaznikowy komory gotowania 1

3 MG9-10 BM, MG9-15 BM G: przyłącze gazu AF: woda zimna ¾ E; przyłącze elektryczne AC: woda ciepła ¾ 1: manometr 2: zawór bezp. 3: zawór podciśnienia 4: zawór poziomu wody płaszcza 5: poziomowskaz 6: rewizja kontr. płomienia 7: rurka odpalania ręcznego 8: zawór zimnej wody zawór ciepłej wody, nap. płaszcza 9: zapalacz piezoelektryczny 10: zawór gazowy 11: regulowane nogi 12: pokrywa 13: wylewka nap. kotła 14: zawór spustowy MPG9-10 BM, MPG9-15 BM G: przyłącze gazu AF: zimna woda ¾ AC: ciepła woda ¾ E; przyłącze elektryczne 1: manometr 2: zawór bezp. 3: zawór podciśnienia 4: zawór poziomu wody w płaszczu 5: poziomowskaz 6: wziernik kontr. płomikenia 7: rurka ręcznego odpalania 8: zawór zimnej wody zawór ciepłej wody I nap. płaszcza 9; zapalacz piezoelektryczny 10: zawór gazowy 11; noga regulowana 12: pokrywa 13: wylewka napełniania kotła 14: zawór spustowy 15: klamry zaciskowe pokrywy 2

4 MG9-10 S, MG9-15 S, MG9-20 S G: przyłącze gazu ¾ AF: zimna woda ¾ AC: ciepła woda ¾ E: przyłącze elektryczne 1: wylewka napełniania kotła 2: pokrywa 3: wziernik kontroli płomienia 4: zawór spustowy 5: rurka odpalania ręcznego 6: zawór gazowy 7: zapalacz piezoelektryczny 8: elektrozawór nap. Kotła i płaszcza MG9-10 BM S, MG9-15 BM S G: przyłącze gazu AF: woda zimna ¾ E; przyłącze elektryczne AC: woda ciepła ¾ 1: manometr 2: zawór bezp. 3: zawór podciśnienia 4: zawór poziomu wody płaszcza 5: poziomowskaz 6: rewizja kontr. płomienia 7: rurka odpalania ręcznego 8: zawór zimnej wody zawór ciepłej wody, nap. płaszcza 9: zapalacz piezoelektryczny 10: zawór gazowy 11: regulowane nogi 12: pokrywa 13: wylewka nap. kotła 14: zawór spustowy 3

5 MPG9-10 S, MPG9-15 S, MPG9-20 S G: przyłącze gazu AF: zimna woda ¾ AC: ciepła woda ¾ E; przyłącze elektryczne 1: manometr 2: zawór bezp. 3: zawór podciśnienia 4: zawór poziomu wody w płaszczu 5: poziomowskaz 6: wziernik kontr. płomikenia 7: rurka ręcznego odpalania 8: zawór zimnej wody zawór ciepłej wody I nap. płaszcza 9; zapalacz piezoelektryczny 10: zawór gazowy 11; noga regulowana 12: pokrywa 13: wylewka napełniania kotła 14: zawór spustowy 15: klamry zaciskowe pokrywy MPG9-10 BM S, MPG9-15 BM S G: przyłącze gazu AF: woda zimna ¾ E; przyłącze elektryczne AC: woda ciepła ¾ 1: manometr 2: zawór bezp. 3: zawór podciśnienia 4: zawór poziomu wody płaszcza 5: poziomowskaz 6: rewizja kontr. płomienia 7: rurka odpalania ręcznego 8: zawór zimnej wody zawór ciepłej wody, nap. płaszcza 9: zapalacz piezoelektryczny 10: zawór gazowy 11: regulowane nogi 12: pokrywa 13: wylewka nap. kotła 14: zawór spustowy 4

6 MG7-10 AF: zimna woda ¾ AC: ciepła woda ¾ G: przyłącze gazu ¾ E: przyłącze elektryczne 1: wylewka 2: pokrywa 3: wziernik kontroli płomienia 4: zawór spustowy 5: rurka odpalania ręcznego 6: noga regulowana MG7-10 BM AF: zimna woda ¾ AC: ciepła woda ¾ E: przyłącze elektryczne 1: wylewka 2: pokrywa 3: zawór przelewowy płaszcza 4: wizjer kontroli płomienia 5: rurka odpalania ręcznego 6: noga regulowana 7: zawór gazowy 8: przełacznik sterowania wodą 9: zawór spustowy 10: zawór bezpieczeństwa 5

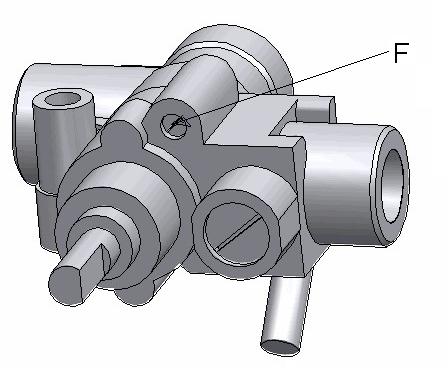

7 Rys.1 Rys. 2 Rys. 3 rys. 4 6

8 Wyłączony odpalanie pilota moc max. moc min. Rys. 5 Przełącznik sterowania wodą linia 700 rys. 6 rys. 7 7

9 Przyłącze gazu GAMA 900 GAMA 700 Rys. 8

10 MG9-10 MG9-10S MG9-15 MG9-15S MG9-20 MG9-20S MG9-10BM MG9-10BMS MG9-15BM MG9-15BMS MPG9-10BM MPG9-10BMS MPG9-15BM MPG9-15BMS MPG9-10 MPG9-10S MPG9-15 MPG9-15S MPG9-20 MPG9-20S MG7-10 MG7-10BM Dane Techniczne (Tabela 1) LINIA 900 LINIA 700 MODEL WYMIARY ZEWNĘTRZNE WYMIARY WEWNĘTRZN E (mm) (mm) Szerokość Głębokość wysokość 850/ 850/ 850/ 850/ 850/ 850/ 850/ 850/ 850/ 850/ Średnica Głębokość pojemność Waga netto (kg.) 106/ 111/ 116/ 123/ 137/ 153/ 167/ 119/ 124/ 129/ Liczba palników ZUZYCIE GAZU m3/h kg/h G G G G G G G LOWER CONSUMPTION kw SPRAWNOŚĆ % MOC MAX. kw Zuzycie powietrza (Tabela 2) Mod. Zużycie powietrza Nm³/H MG9-10, MG9-10S, MG9-10BM, MG9-10BMS, MPG9-10, MPG9-10S, MPG BM, MPG9-10BMS MG9-15, MG9-15S, MG9-15BM, MG9-15BMS, MPG9-15, MPG9-15S, MPG BM, MPG9-15BMS MG9-20, MG9-20S, MPG9-20, MPG9-20S 24 MG7-10, MG7-10 BM 17

11 Średnicfe dysz I regulacja powietrza (Tabela 3) 1 2 GAS FAMILY MG9-10 MG9-10S MPG9-10 MPG9-10S MG9-10BM MG9-10BMS MPG9-10 BM MPG9-10 BMS H (mm ) MG9-15 MG9-15S MPG9-15 MPG9-15S MG9-15BM MG9-15BMS MPG9-15 BM MPG9-15 BMS H (mm) MG9-20 MG9-20S MPG9-20 MPG9-20S H (mm) MG7-10 MG7-10BM PALNIK PILOT PALNIK PILOT PALNIK PILOT PALNIK PILOT dyszy dyszy dyszy dyszy dyszy dyszy dyszy dyszy (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) G regulowany regulowany regulowany - - regulowany G regulowany regulowany regulowany - - regulowany G regulowany regulowany regulowany - - regulowany G regulowany regulowany regulowany 2X regulowany G regulowany regulowany regulowany 2X regulowany 3 G mbar X mbar X mbar G mbar Kraj/Kategoria gazu/ Ciśnienie (Tabela 4) LINIA-900 KRAJ Ciśnienie (mbar) Kategoria gazu FR 8 ;20/25 ;28-30/37 III1c2E+3+ H (mm) IT DK-SWE ES DK-SE-FI-NO-LT-LV-EE AT DE-LU IT-GB-PT-IE-CH-GR-SK- SI-CZ 8 ;20 ;28-30/37 III1a2H3+ 8 ;20 ; 30 III2a3B/P 8 ;20 ;28-30/37 III1ace2H3+ 20; 30 II2H3B/P 20 ;50 II2H3B/P 20; 50 II2E3B/P 20 ; 28-30/37 II2H3+ NL 25 ; 30 II2L3B/P FR-BE 20/25 ; 28-30/37 II2E+3+ PL 20 ;13 ; II2Els2B/P HU 25 ; 30 II2HS3B/P MT-CY-IS 30 I3B/P

12 KRAJ KATEGORIA CISNIENIE AT II 2H3B/P 20*50 BE - FR II 2E+3+ 20/25*28-30/37 CH II 2H3+ * II 2H3B/P 20*28-30/37 ; 20*50 CY MT I 3B/P * I 3+ 30*28-30/37 CZ EE LT LV SI SK II 2H3+ * II 2H3B/P 20*28-30/37 ; 20*30 DE II 2E3B/P 20*50 DK FI NO SE II 2H3B/P 20*30 ES GB GR IE IT PT II 2H3+ 20*28-30/37 HU II 2S3B/P 25*30 IS I 3B/P 30 LU LINIA -700 II 2E3+ * II 2E+3+ 20*28-30/37 ; 20/25*28-30/37 NL II 2L3B/P 25*30 PL II 2ELs3B/P 20*13*36 RO II 2H3B/P 20*30/50 ZASILANIE ELEKTRYCZNE PRZEKRÓJ PRZEWODU ZABEZPIECZ ENIE ZAB. RÓŻNICOWO PRADOWE 230v Hz. 2x1,5 mm² +T 4A 30mA MOC ELEKTRYCZNA kw 0,1 kw

13 SZANOWNY KLIENCIE, Gratulujemy wyboru jednego z produkowanych przez nas urządzenia gazowego, spełniającego wysokie wymagania techniczne i jakościowe Uwaga: Przed przystąpieniem do instalowania i eksploatacji wyrobu prosimy o dokładne zapoznanie się z treścią niniejszej instrukcji. Życzymy Państwu satysfakcji z użytkowania naszego wyrobu. FAGOR GASTRO POLSKA 1. WARUNKI INSTALACJI URZĄDZENIA 1.1. Ogólne zasady. Produkowane przez naszą firmę urządzenia gazowe są urządzeniami typu A (bez odprowadzenia spalin do komina) i dlatego norma PN-90/A nakazuje użytkowanie ich pod sprawnie działającymi wyciągami miejscowymi z okapami. Jeżeli urządzenie pracuje pod okapem z wentylacją wymuszoną wymagane jest zabezpieczenie odcinające dopływ gazu do urządzenia w przypadku przerwy w pracy wentylacji spowodowanej np. zanikiem prądu. W celu zapewnienia bezpiecznej eksploatacji urządzeń gazowych należy stosować się do przepisów obowiązujących w kraju instalacji. Oraz przeprowadzenie raz w roku przeglądu serwisowego wraz z próbą szczelności WAŻNE W celu zapewnienia poprawnego i niezawodnego działania urządzenia, należy przynajmniej raz w roku przeprowadzić przegląd techniczny urządzenia potwierdzony protokołem serwisowym Urządzenie musi by eksploatowane i przechowywane w pomieszczeniach ogrzewanych w trakcie zimy Ustawienie. Ustawienie urządzenia oraz podłączenie do sieci elektrycznej i instalacji gazowej zawsze powinno być przeprowadzane przez pracowników autoryzowanego serwisu mających odpowiednie uprawnienia techniczne, działających zgodnie z obowiązującymi normami w kraju. Urządzenie posiada regulowane nogi, które pozwalają na wypoziomowanie i dopasowanie wysokości urządzenia do indywidualnych potrzeb (patrz rys. 1) Podłączenie do instalacji gazowej. Instalacja gazowa powinna być przygotowana zgodnie z zasadami podanymi w punkcie 1.1. Wlot gazu oraz zimnej i ciepłej wody pokazano na str. 1/7, oraz zostały odpowiednio oznaczone literami G. AC oraz AF.

14 1.4. Odprowadzenie piany W modelach ciśnieniowych MPG, konieczne jest podłączenie rury 14 x 12 odprowadzającej pianę z urządzenia do rury kanalizacyjnej Przystosowanie do innych typów gazu. WAŻNE: Każde przystosowanie instalacji gazowej powinno być przeprowadzane przez pracowników autoryzowanego serwisu posiadających odpowiednie uprawnienia techniczne Przystosowanie palników. (rys. 2) a) Wymontować dysze i zamienić je na nowe zgodnie z TABELĄ 3, w zależności od użytego rodzaju gazu. b) Po zamontowaniu dyszy A zamocować zwężkę Venturiego B w odległości H (rys. 2) zgodnie z TABELĄ Przystosowanie i regulacja płomienia kontrolnego. a) Usunąć zaślepkę A ulokowaną pod palnikiem płomienia kontrolnego i wyregulować dyszę B (rys. 3), do momentu aż płomień stanie się stabilny (Gaz GZ-50, 35). Po regulacji ponownie zakręcić zaślepkę A. b) W przypadku gazu GPB wymienić dyszę na właściwą i dokręcić ją do oporu. c) Nastawić regulator powietrza C tak, by płomień był stabilny o zabarwieniu jasnoniebieskim Regulacja minimalnego przepływu gazu z zaworów. W celu wyregulowania minimalnego przepływu gazu zaworu, palnik powinien się palić przez przynajmniej 15 minut. W przypadku korzystania z gazu GPB, śruba regulująca F (rys. 4) powinna być całkowicie dokręcona, natomiast dla gazu GZ-50, 35 śrubę należy obracać w kierunku przeciwnym do ruchu wskazówek zegara, do momentu uzyskania stabilnego płomienia na minimalnym ustawieniu zaworu Podstawowa charakterystyka płomienia. Płomień powinien być stabilny u podstawy, bez tendencji do zrywania w jasnoniebieskim kolorze Użytkowanie urządzenia. 2. OBSŁUGA Kiedy urządzenie jest już prawidłowo zainstalowane, należy umyć wnętrze zbiornika. Do tego celu należy użyć wody i detergentu, nie stosować środków ściernych. Do mycia urządzenia nie używać wody pod ciśnieniem Panel sterujacy. Funkcje poszczególnych elementów sterujących opisano na pierwszych stronach dokumentu. Zapalacz piezoelektryczny oraz wskaźnik poziomu wody w płaszczu są dostępne jedynie w modelu 900.

15 WAŻNE!!!! Jeśli posiadasz urządzenie z płaszczem wodnym, napełnij płaszcz wodą przed pierwszym uruchomieniem. Aby napełnić płaszcz wodny w urządzeniu, odkręć w pierwszej kolejności zawór przelewowy, następnie zawór dopuszczający wodę do płaszcza. Po pojawieniu się wody wylatującej z zaworu przelewowego, w pierwszej kolejności zakręć zawór dopuszczajacy wodę, następnie zakręć zawór przelewowy. Zawsze napęłniaj płaszcz w momencie kiedy urządzenie jest zimne. Przepełnienie (za wysoki poziom wody w płaszczu) płaszcza spowoduje nieprawidłową pracę urządzenia, a niekiedy uszkodzenie jego podzespołów. Ważne: Jeżeli woda zasilająca kocioł ma twardość powyżej 5ºHD, konieczne jest zastosowanie zmiękczacza wody, co pozwoli na długą bezawaryjną pracę urządzenia. Uszkodzonia spowodowane przez kamień kotłowy nie sa traktowane jako gwarancyjne Zapalanie palników Odkręcić główny zawór gazu. Wcisnąć i przekręcić pokrętło zaworu gazu w kierunku przeciwnym do ruchu wskazówek zegara na pozycję płomień kontrolny ( ) ( rys. 5). Naciskając dalej pokrętło zaworu, zapalić płomień kontrolny przy pomocy zapalacza piezoelektrycznego (Linia-900) i trzymać je wciśnięte przez 20 sekund, aż płomień będzie stabilny, tak, aby nie zgasł po zwolnieniu pokrętła. Urządzenie posiada otwór z przodu służący do ręcznego zapalania płomienia. W tym celu przy zaworze ustawionym na zapłon płomienia pilota, przy wciśniętym pokrętle zaworu, należy zbliżyć płomień np. zapalniczki do otworu służącego do ręcznego zapalania, a płomien samoczynnie zostanie zassany do środka. W celu zapalenia palnika wcisnąć i przekręcić pokrętło zaworu w kierunku przeciwnym do ruchu wskazówek zegara na MAKSYMALNĄ, bądź MINIMALNĄ pozycję (rys. 5). Po wybraniu odpowiedniego ustawienia, zwolnić pokrętło. Palnik zostanie zapalony przez płomień kontrolny. Przy twardości wody zasilającej, przekraczającej 6 HD, zalecane jest zainstalowanie urządzenia zmiękczającego wodę, co znacznie wydłuży okres żywotności i niezawodności urządzenia. W przypadku stwierdzenia uszkodzeń wynikających z osadów wapnia w urządzeniu, naprawa będzie traktowana jako nie gwarancyjna Działanie. a) Palniki są obsługiwane ręcznie. b) W celu napełnienia zbiornika wodą (zimną lub ciepłą), należy przekręcić wyłącznik sterowania wodą na odpowiednie położenie (rys. 6) UWAGA: Aby osiągnąć maksymalną sprawność pracy urządzenia, należy zamykać pokrywę oraz nie zatykać kratki odprowadzającej spaliny.

16 Działanie modelu z płaszczem wodnym. a) Odkręcić zawór poziomujący. przekręcić wyłącznik sterowania wodą na odpowiednie położenie b) Kiedy woda zacznie wypływać z zaworu przelewowego, najpierw należy wyłączyć przełącznik nap. płaszcza, a następnie zakręcić zawór przelewowy. c) Po umieszczeniu produktu w kotle. d) Przekręcić pokrętło zaworu gazowego na żądaną pozycję. e) Zapalić palniki. f) Kiedy woda w płaszczu podgrzeje się, ciśnienie w płaszczu będzie wzrastać do momentu, aż zostanie osiągnięte ciśnienie funkcjonowania. Ciśnienie to nigdy nie powinno przekroczyć 0.5 kg/cm (czerwony wskaźnik- tylko urządzenia linii 900). Kontrola taka jest możliwa dzięki zaworowi bezpieczeństwa przeznaczonemu do tego celu. Gdy zawór bezpieczeństwa zacznie upuszczać nadmiar pary, pokrętło zaworu gazowego należy ustawić na pozycję minimalnego płomienia. g) Należy kontrolować poziom wody w płaszczu wodnym, aby nie dopuścić do jej wygotowania. Nie wolno eksploatować urządzenia, gdy w poziomowskazie nie jest widoczny poziom wody. W modelach linii 900 I 700 rolę ręcznych zaworów wodnych pełnią elektrozawory wody, którymi sterujemy przełącznikiem (rys. 6) Pozycja 1- woda wyłączona Pozycja A- nalewanie wody zimnej Pozycja B- nalewanie wody ciepłej Pozycja C- napełnianie płaszcza Działanie modelu ciśnieniowego. a) Ogromną zaletą tego modelu jest szybkość i wysoka jakość gotowania. b) Po włożeniu produktu, należy zamknąć pokrywę używając do tego celu czterech klamer zaciskowych. c) Zapalić palniki d) Rozpoczęcie gotowania jest sygnalizowane przez parę wydobywającą się z zaworu bezpieczeństwa. e) Kiedy urządzenie osiągnie ciśnienie funkcjonowania (30gr/c2) zawór ciśnieniowy na pokrywie (rys. 7) zacznie się unosić, upuszczając nadmiar ciśnienia. f) W celu otwarcia pokrywy, należy wygasić palniki, unieść zawór ciśnieniowy na pokrywie przekręcając go (rys. 7). Kiedy para przestanie się wydobywać z zaworu, zwolnić zaciski Termostat bezpieczeństwa a) Jeśli płaszcz wodny przypadkowo zostanie opróżniony z wody, temperatura wewnątrz zacznie wzrastać, do momentu aż termostat bezpieczeństwa odetnie dopływ gazu. Aby z powrotem włączyć urządzenie, płaszcz wodny należy napełnić wodą oraz nacisnąć ręcznie zresetować termostat bezpieczeństwa. b) Jeśli termostat bezpieczeństwa ponownie wyłączy urządzenie, należy wezwać serwis.

17 Zawór gazu Zawór posiada system bezpieczeństwa, który odcina dopływ gazu w razie, gdy palniki przypadkowo zostaną zgaszone Wygaszanie palników Przekręcić pokrętło zaworu gazu w kierunku zgodnym z ruchem wskazówek zegara na pozycję WYŁĄCZONY ( ) (rys. 5) Opróżnianie zbiornika. Urządzenie posiada zawór spustowy, służący do opróżniania zbiornika. 3. KONSERWACJA 3.1. Codzienne czyszczenie. Uwaga! Przed rozpoczęciem czyszczenia urządzenia należy sprawdzić czy palniki zastały zgaszone. Należy również upewnić się czy wszystkie elementy są zimne i można je dotykać bez zagrożenia poparzeniem! Ze względów bezpieczeństwa do mycia urządzenia nie wolno używać urządzeń parowych lub ciśnieniowych. a) Każdego dnia myć wszystkie metalowe nierdzewne powierzchnie oraz wnętrze zbiornika za pomocą wody i detergentów. b) Nie zdrapywać zabrudzeń z metalowych nierdzewnych powierzchni szpatułkami lub drucianymi myjkami. c) Jeśli urządzenie nie będzie przez pewien czas używane, powierzchnie należy pokryć cienką warstwą wazeliny, szczególnie wnętrze zbiornika. Do mycia należy używać profesjonalnych środków do przypaleń, oraz wilgotnej szmatki z detergentem. W żadnym wypadku nie myj urządzenia strumieniem wody. Poniżej przedstawiono sposób rozłożenia zaworu do codziennego mycia i smarowania. Wszystkie modele wymagają oliwienia zaworu odprowadzającego wodę ze zbiornika. Do tego celu należy stosować olej KLÚBER NONTROP PLB DR lub podobny środek dopuszczony do kontaktu z żywnością, aby zapobiegać zacieraniu się. Najlepsza praktyką jest przesmarowanie zaworu przy każdym myciu kotła.

18 W modelach z płaszczem wodnym w miarę eksploatacji będzie następowało odkładanie się kamienia kotłowego w płaszczu, który w zależności od twardości wody zasilającej, jak i intensywności użytkowania należy usuwać. Usuwanie kamienia kotłowego: Odkręć odpowietrznik, zlej wodę z płaszcza odkręcając śrubę znajdującą się pod urządzeniem, po opróżnieniu płaszcza zakręć korek, nalej poprzez otwór odpowietrznika środek odkamieniający do momentu pojawienia się poziomu w poziomowskazie. Pozostaw urządzenie na noc. Zabezpiecz je przed przypadkowym załączeniem. Po odkamienieniu, opróżnij płaszcz z środka którym był wypełniony, i przy odkręconej śrubie spustowej odkręć zawór napełniający w celu wypłukania płaszcza. Wkręć na swoje miejsce odpowietrznik uszczelniając go. Model Zakręć z śrubę płaszczem spustową, wodnym. i napełnij płaszcz wodą tak jak przy pierwszym uruchomieniu. Nigdy nie należy pozwolić na to, aby w płaszczu wodnym za bardzo spadł poziom wody. Poziom należy sprawdzać każdego dnia. Zawór regulujący ciśnienie w komorze został odpowiednio uszczelniony i zaplombowany, aby uniemożliwiać rozregulowanie. Śruba służąca do całkowitego opróżnienia komory płaszcza znajduje się na spodzie zbiornika. Model ciśnieniowy. odpowietrznik Zawór bezpieczeństwa zawsze powinien być czysty. Elementy te należy czyścić wkładając wraz z detergentem do gotującej się wody, a następnie spłukiwać czystą wodą. W żadnym wypadku nie należy zrywać plomby zaworu bezpieczeństwa (utrata gwarancji). WAŻNE: Wymiana jakichkolwiek części roboczych urządzenia, które mogłyby wpłynąć na bezpieczeństwo jego użytkowania, powinna być każdorazowo przeprowadzana przez pracowników autoryzowanego serwisu mających odpowiednie uprawnienia techniczne. W przypadku wymiany części roboczych należy sprawdzić, czy został zakręcony główny zawór gazu oraz czy w pobliżu nie pali się nieosłonięty płomień.

19 4. Naprawy i zgłoszenia reklamacji. WAŻNE: W celu zapewnienia poprawnego i niezawodnego działania urządzenia, należy przynajmniej raz w roku przeprowadzić przegląd techniczny urządzenia potwierdzony protokołem serwisowym Wymiana jakichkolwiek części roboczych urządzenia, musi być każdorazowo przeprowadzana przez pracowników autoryzowanego serwisu mających odpowiednie uprawnienia techniczne. W przypadku wymiany części roboczych należy sprawdzić, czy został zakręcony główny zawór gazu oraz czy w pobliżu nie pali się nieosłonięty płomień. a) Zgłoszenia wszelkich usterek w działaniu urządzeń i awarii oraz wszelkie reklamacje należy niezwłocznie zgłaszać na adres sprzedawcy, którego dane znajdują się na dokumencie potwierdzającym nabycie urządzenia (faktura). Gwarancji nie podlegają: Żarówki, elementy gumowe, elementy grzejne zniszczone poprzez działanie kamienia kotłowego, szyby, elementy ulegające naturalnemu zużyciu np.: palniki, uszczelnienia pomp, rury odpływowe, amortyzatory, pokrycia wałków, pasy filcowe, oraz wszelkiego rodzaju uszkodzenia mechaniczne urządzeń i ich elementów, jak również uszkodzenia wynikłe z nieprawidłowego użytkowania urządzenia, niezgodnego z powyższą instrukcją. Czynności obsługowe takie jak: Odkamienianie i dbałość o czystość urządzenia nie są wykonywane przez serwis w ramach gwarancji.
