1 Oświadczenie projektanta Oświadczam, że prace projektowe ujęte w niniejszym opracowaniu zostały wykonane zgodnie z Ustawą z 2000 roku Prawo Budowlane (Dz.U Nr 106 poz 1360 wraz z późniejszymi zmianami) warunkami technicznymi, obowiązującymi przepisami, Polskimi Normami. Równocześnie oświadczam, że dokumentacja projektowa, jest wykonana zgodnie ze zleceniem i kompletna z punktu widzenia celu, któremu ma służyć.... Czytelny podpis projektanta

2 Spis treści 1. WSTĘP Przedmiot opracowania Podstawa opracowania Inwestor Zawartość projektu Charakterystyka obiektu WYMAGANIA DOTYCZACE DSO INSTALACJA DZWIĘKOWEGO SYSTEMU OSTRZEGAWCZEGO Rozmieszczenie głównych elementów systemu Klimatyzacja pomieszczeń Centrum alarmowe z mikrofonem strażaka Mikrofony wyniesione (komercyjne) Instalacja Poziome prowadzenie tras kablowych Pionowe prowadzenie tras kablowych Pozostałe trasy Linie głośnikowe Zasilanie szaf DSO Analiza akustyczna Wyniki analizy Montaż głośników Głośniki ścienne typu Partner WAC 165/6 PP Matryce głośnikowe LBC 3200/00 - do nagłaśniania dużych obszarów kubaturowych Zestawienie urządzeń Karty katalogowe Certyfikaty i dopuszczenia Spis rysunków... 28

3 1. WSTĘP 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy instalacji Dźwiękowego Systemu Ostrzegawczego (DSO) dla Budynku Śląskiego Urzędu Wojewódzkiego. W ramach projektu wykonano szereg konsultacji z użytkownikiem i Wojewódzkim Konserwatorem Zabytków. Ze względu na specyfikę budowlaną obiektu, dla najtrudniejszych akustycznie pomieszczeń poprzez analizę komputerową parametrów akustycznych sprawdzono poprawność doboru i rozmieszczenia głośników Podstawa opracowania Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. Nr 156, poz z 2006 r.) Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (t. j. w Dziennik Ustaw z 2002 r., Nr147, poz z późniejszymi zmianami.) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 80, poz. 563) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie zakresu, trybu i zasad uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 121, poz. 1137) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 22 czerwca 1998 r. w sprawie wyrobów służących do ochrony przeciwpożarowej, które mogą być wprowadzane do obrotu i stosowane wyłącznie na podstawie certyfikatu zgodności (Dz. U. Nr 55, poz. 362), Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego" (Dz.U.120 z 2003 r., poz. 1133), Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie

4 (Dz. U. z 2002 r., Nr75, poz. 690, zm.: Dz. U. z 2003 r., Nr 33, poz. 270; Dz. U. z 2004 r., Nr 109, poz. 1156) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego" (Dz. U. z dnia 16 września 2004r.). Zatwierdzony projekt budowlany PN-EN Dźwiękowe systemy ostrzegawcze wstęp do projektowania DSO Jerzy Ciszewski podkłady architektoniczne budynku, obowiązujące normy i przepisy budowy urządzeń elektrycznych Inwestor Śląski Urząd Wojewódzki 1.4. Zawartość projektu Projekt zawiera: charakterystykę obiektu, ogólne informacje na temat wymagań systemu DSO, budowę systemu DSO - opis techniczny Charakterystyka obiektu Budynek Śląskiego Urzędu Wojewódzkiego jest budynkiem powstałym w 1929 roku podległym Wojewódzkiemu Konserwatorowi Zabytków. Jest budynkiem użyteczności publicznej, posiadającym dziewięć kondygnacji. Budynek ze względu na historyczne i architektoniczne uwarunkowania znajduje się w jednej strefie pożarowej. Ze względu na przeznaczenie, budynek kwalifikuje sie do kategorii zagrożenia ludzi ZL II. Budynek jest obiektem w ciągłym użytkowaniu. Przewiduje się szereg utrudnień na etapie wykonywania prac.

5 2. WYMAGANIA DOTYCZACE DSO System DSO został zaprojektowany i będzie wykonany tak aby spełniał wymagania Polskiej Normy PN-EN a w szczególności: nadawanie komunikatów w sposób automatyczny po alarmie II stopnia z centrali pożarowej, nadawanie zapowiedzi słownych z wykorzystaniem mikrofonów strażaka, które będą miały najwyższy priorytet, system będzie podzielony na strefy rozgłaszania zgodne ze scenariuszem pożarowym i procedurami ewakuacji obiektu, komunikaty ewakuacyjne i zapowiedzi słowne będą słyszalne w każdym obszarze i pomieszczeniu gdzie przebywają ludzie podczas imprez masowych, przy wysokim poziomie tła, system będzie pracować w każdej sytuacji tzn. przy braku zasilania podstawowego jak również w sytuacji uszkodzenia pojedynczego wzmacniacza, wszystkie elementy systemu będą monitorowane, a każde uszkodzenie będzie sygnalizowane w DSO oraz centrali pożarowej, system DSO będzie wyposażony w system zasilania awaryjnego tak aby mógł poprawnie pracować przy braku zasilania podstawowego, linie głośnikowe będą monitorowane tak aby każde uszkodzenie było sygnalizowane w systemie, w systemie DSO będą stosowane podwójne linie głośnikowe. Zaprojektowany system DSO będzie obejmować system rozgłaszania alarmowego oraz będzie obejmował wszystkie pomieszczenia obiektu, gdzie przebywają ludzie w tym także pomieszczenia techniczne, a dokładnie: pomieszczeń biurowych i korytarzy pomieszczenia reprezentacyjne sali bankietowej i zaplecza, holu szatniowego, okrąglaka z pomieszczeniami

6 pomieszczeń zaplecza ( biura, korytarze, szatnie, WC), pomieszczeń technicznych, restauracji obszar parteru i piwnicy z pomieszczeniami zaplecza, System będzie wyposażony we wzmacniacze rezerwowe, które umożliwią; zasilenie systemu przez okres 30min. w przypadku stanu ewakuacji budynku, zasilenie systemu przez okres 24 godz. w przypadku uszkodzenia głównego źródła zasilania. instalacja systemu DSO będzie wykonana kablem ognioodpornym PH 90 i wykonana z uwzględnieniem specyfiki obiektu i stanu wykończenia wnętrz, oraz będą stosowane kable o odpowiedniej średnicy tak aby ograniczyć spadki napięć a wszystkie elementy mocujące posiadać będą dopuszczenie do stosowania w systemach DSO.

7 3. INSTALACJA DZWIĘKOWEGO SYSTEMU OSTRZEGAWCZEGO Dźwiękowy System Ostrzegania zaprojektowano w oparciu o urządzenia firmy Bosch. Oprócz głównej funkcji nadawania komunikatów alarmowych system będzie realizował funkcje rozgłaszania komercyjnego. Będzie wykorzystywany jako radiowęzeł, z podziałem na część biurową (dla pracowników) i część ogólnodostępną budynku. System posiada także możliwość nagłośniania imprez i spotkań prowadzonych w pomieszczeniach reprezentacyjnych budynku. Dodatkowo dla pomieszczeń Dyrektora Generalnego i Wojewody będzie mógł pełnić funkcje odrębnego systemu nagłośnieniowego Rozmieszczenie głównych elementów systemu Elementy sterujące systemem i wzmacniacze należy zainstalować w czterech szafach RACK 19 umieszczonych na poziomie suteren w specjalnie do tego celu wyznaczonych pomieszczeniach (pokazano na załączonych rysunkach). 2 szafy w przyległym do korytarza wolnym pomieszczeniu od strony ul. Ligonia ) i w wydzielonej części korytarza (pom. nr 10a) w wydzielonej części pomieszczenia kierowniczki bufetu od strony ul. Jagiellońskiej (pom. nr 66), zlokalizowano dwie szafy Szafy DSO od strony ul. Ligonia należy umieścić w istniejącym pomieszczeniu o wymiarach 3,0 x 1,3 m (10,0 m3) z zamykanymi drzwiami pożarowymi EI90 szerokości 100mm. W razie konieczności dla powiększenia powierzchni na lokalizację szaf przewidziano również wybudowanie oddzielnego pomieszczenia w korytarzu w bezpośredniej bliskości pierwszego. Szafy DSO w pomieszczeniu nr 66 (na rys. pom. nr 91) zostaną zlokalizowane w wydzielonym obszarze tego pomieszczenia (o wymiarach 2,8 x 1,5 m). Wydzielenia pomieszczeń na lokalizację szaf należy wykonać z płyt gipsowokartonowych rodzaju GKF. Ten typ wydzieleń może być stosowany jako element oddzieleń przeciwpożarowych, dzielące budynek na strefy pożarowe gdyż spełniają wymogi instrukcji ITB Nr 221/1976 r. oraz Rozporządzenia Ministra Spraw

8 Wewnętrznych i Administracji z dnia 4 lutego 1999 r. Ściany działowe wykonane z płyt gipsowo-kartonowych mogą posiadać klasę odporności ogniowej od EI 30 do EI 120. Przyjęto wydzielenie o odporności 60 minut oraz drzwi pożarowe do pomieszczenia EI Klimatyzacja pomieszczeń Pomieszczenia z szafami DSO należy chłodzić klimatyzatorami typu Split jednostka wewnętrzna. Na zewnątrz budynku w miejscach wskazanych na rysunkach zlokalizowano sprężarki jednostki zewnętrznej klimatyzatora. Przewidziano klimatyzatory naścienne Split FUJI ELECTRIC RSA18LE; ROR18LE o wydajności mocy chłodniczej 5,2 kw i dla drugiego pomieszczenia Split FUJI ELECTRIC RSA30LC; ROR30LC o wydajności mocy chłodniczej 8,0 kw. Do zasilania klimatyzatorów należy wykonać oddzielne linie elektryczne jednofazowe 230V z pobliskich tablic elektrycznych Centrum alarmowe z mikrofonem strażaka Centrum alarmowe wraz z mikrofonem strażaka należy umieścić w pomieszczeniu portierni (monitoringu) na poziomie parteru w budynku przy wejściu od ul. Jagiellońskiej pomieszczenie to pełni już funkcję obsługi dla instalacji sygnalizacji pożaru i systemu CCTV Mikrofony wyniesione (komercyjne) W pomieszczeniach kondygnacji pierwszego piętra w pomieszczeniu Wojewody zastosowano niezależny system nagłośnienia. Pomieszczenie zostało wyposażone w wyniesiony mikrofon komercyjny oraz 2 klawiatury do adresowania obszaru nagłaśniania. W pomieszczeniach Dyrektora Generalnego zastosowano mikrofon komercyjny, dwie klawiatury adresujące oraz źródło tła muzycznego wykorzystywane w przypadku prowadzenia spotkań w Sali konferencyjnej należącej do pomieszczeń Dyrektora Generalnego.

9 W pomieszczeniach Sali Złotej i dwóch sal do niej przyległych przyjęto analogiczne rozwiązanie oraz dodatkowo zastosowano mikrofon bezprzewodowy co daje możliwość nagłaśniania imprez prowadzonych w hollu budynku a także obrad prowadzonych w Sali Sejmowej (Sala sejmowa posiada wewnętrzny system nagłośnienia). Dokładną lokalizację mikrofonów strefowych należy uzgodnić na etapie wykonawczym z Inwestorem Instalacja Kontroler systemu DSO należy połączyć z centralą sygnalizacji pożaru. Szafy systemu zostaną połączone za pomocą magistrali światłowodowej w strukturze ring. Dedykowane przez producenta systemu światłowody o odporności E90 zostaną ułożone w korytku kablowym. Należy zastosować promieniowy sposób prowadzenia linii głośnikowych z zastosowaniem co najmniej dwóch niezależnych linii głośnikowych w każdej strefie, co zwiększa możliwość przekazania sygnałów alarmowych w przypadku, gdy jedna z linii zostanie wyeliminowana na skutek pożaru lub innych powodów. Przewody i kable należy prowadzić w sposób nie naruszający konstrukcji budynku Poziome prowadzenie tras kablowych Główne trasy kablowe na poziomie suteren należy ułożyć w uziemionym stalowym korytku E90, BAKS KCOP200H60/3 gr. 1,5 mm. Trasy przebiegające przez korytarze należy wykonać na ścianach pod sufitem. W pomieszczeniach technicznych, magazynach, szatniach, warsztatach oraz garażach koryta należy prowadzić pod sufitem lub wzdłuż ścian pomieszczeń.

10 Rysunek 1. Projektowana trasa kablowa w części międzystropowej Rysunek 2. Projektowana trasa kablowa przebiegająca przez pom. Techniczne, magazyny itd Pionowe prowadzenie tras kablowych Ze względu na to że w budynku nie istnieją żadne piony kablowe dedykowane do prowadzenia okablowania przewiduje się wykonanie nowych czterech pionów kablowych przebiegających przez pomieszczenia WC na poszczególnych kondygnacjach. Lokalizacje miejsc ciągów pionowych przedstawione są na rzutach. Do ich wykonania należy wykonać przewierty w stropach wiertnicami diamentowymi fi 160. Projektowane ciągi pionowe należy obudować ściankami z płyt GKF 12,5 mm o wymaganej odporności ogniowej. Powstały kanał należy obudować flizami zgodnie z istniejącą aranżacją pomieszczenia WC. Tak zabudowany szacht na każdym poziomie należy wyposażyć w drzwiczki rewizyjne o klasie odporności ogniowej EI 30. Przejścia przez stropy na każdej kondygnacji należy uszczelnić masą ognioodporną. Pionowe trasy kablowe w szachtach

11 instalacyjnych należy ułożyć na stalowej drabince E90 o szerokości 300 mm BAKS DGOP. Okablowanie pionowe dla prowadzone z szafy do danego piętra prowadzić przewodem HDGs 2x2,5 i zakańczać na danym piętrze certyfikowaną puszką PIP. Rysunek 3. Projektowana trasa pionowa instalacji bez zabudowy Rysunek 4. Zabudowa szachtu przekrój poprzeczny Rysunek 5. Zabudowa szachtu

12 3.4.3 Pozostałe trasy Pozostałe trasy (linie głośnikowe) wychodzące z szachtów należy prowadzić w technologii podtynkowej. Jako system nośny projektuje się atestowane, stalowe uchwyty np. BAKS oraz stalowe kotwy M6 (zakotwienie minimum 40mm) montowanych w odstępach nie większych niż 30 cm. Przy prowadzeniu przewodów podtynkowo należy je przykryć warstwą tynku o grubości minimum 5 mm. Po ułożeniu przewodów bruzdy instalacyjne należy zaprawić i zatynkować na gładko. Należy również doprowadzić ściany i sufity do stanu poprzedniego a więc należy sciany pomalować farbą emulsyjną w tych miejscach gdzie zasadniczo różnią się od stanu pierwotnego. Do sal konferencyjnych należy doprowadzić okablowanie od korytarza wykonując przewierty przez ściany. Wykonawca instalacji DSO zobowiązany jest do szczególnej staranności wykonania prac w pomieszczeniach reprezentacyjnych takich jak: sala marmurowa, sejmowa, błękitna, złota, hall główny. Zakazana jest wszelka ingerencja w strukturę ścian pokrytych drewnem, alabastrem i innymi materiałami reprezentacyjnymi. W pozostałych pomieszczeniach wykonawca zobowiązany jest odtworzenia wszelakich ubytków tynku wynikłych w czasie prac i pomalowania w danym kolorze ściany/sufitu Linie głośnikowe Okablowanie głośników wykonać kablem typu HDGs PH90 2x1,5 mm posiadającym certyfikat CNBOP. Głośniki należy podłączyć naprzemiennie do linii A lub do linii B które należy podłączyć do oddzielnych wyjść wzmacniacza taki sposób prowadzenia i podłączenia linii zapewni odpowiedni poziom redundancji oraz spełnia wymagania normy PN-EN uszkodzenie pojedynczego wzmacniacza lub linii głośnikowej nie spowoduje całkowitej utraty obszaru pokrycia. Pomimo że cały budynek znajduje się w jednej strefie pożarowej, przejścia przez ściany budynku należy zabezpieczyć tak aby w razie pożaru uniknąć rozprzestrzeniania się ognia uszczelniając masą o odpowiedniej odporności ogniowej EI120, np. typu HILTI CP611A. Uszczelnienia odpowiednio oznaczyć.

13 Trasy kablowe wykonać zgodnie z wytycznymi zawartymi w certyfikacie i aneksie do zastosowanych kabli. Instalację wykonać bez naruszania konstrukcji budynku. Przy wykuwaniu bruzd i przebić należy używać przyrządów wykrywających w murze kable pod napięciem i bez napięcia w celu uniknięcia uszkodzenia innych instalacji ( elektrycznej, SAP, oświetlenia ewakuacyjnego) oraz konstrukcji zbrojeniowej budynku. Zachować szczególną ostrożność przy wykonywaniu bruzd w cienkich ściankach działowych. Rysunek 6. Przekrój mocowania kabli podtynkowych Zasilanie szaf DSO Zasilanie elektryczne szaf DSO będzie wykonane przewodami YKY(żo) 5 x 4 mm2 z wydzielonych pól rozdzielni elektrycznej z niezależnych obwodów przeznaczonych wyłącznie do tego celu. Bezpieczniki tych obwodów należy odpowiednio jednoznacznie oznaczyć.

14 3.5. Analiza akustyczna Ze względu na specyfikę budowlaną obiektu (przestrzenną i materiałową), dla najtrudniejszych akustycznie pomieszczeń tj. Sali Złotej, holu wejściowego od ul. Lompy oraz Sali Sejmowej poprzez analizę komputerową parametrów akustycznych sprawdzono poprawność doboru i rozmieszczenia głośników. Wyznaczono rozkład ciśnienia akustycznego TOTAL SPL (sumy dźwięku bezpośredniego i rozproszonego) oraz rozkład wskaźnika zrozumiałości mowy wyrażonego za pomocą współczynnika STI. Założenia do analizy akustycznej: Zrozumiałość mowy zgodnie z wymaganiami normy PN-EN nie mniejsza od 0.7 w skali CIS Poziom tła akustycznego: - Sali Złotej: 60dB - Holu wejściowego: 65dB - Sali Sejmowej: 60dB Poziom dźwięku Total SPL: poziom tła + minimum 6dB Maksymalny poziom dźwięku nie może przekraczać 120 db Powierzchnie odbiorników wyznaczono na wysokości 1.25m dla Sali Złotej i Sejmowej oraz 1.5m dla Holu. Symulacje wykonano programem EASE 4.3. Wartości parametrów akustycznych dla każdego z pomieszczeń przedstawiono na rysunkach. Modele przestrzenne zostały wykonane na podstawie podkładów i zdjęć obiektu. Ze względu na niską chłonność akustyczną pomieszczeń do symulacji wykorzystano liniowe matryce głośnikowe LBC 3200/00 o parametrach: Moc maksymalna: 45 W Moc znamionowa: 30 / 15 / 7,5 W Poziom ciśnienia akustycznego przy 30 W / 1 W (1 khz, 1 m): 106 / 91 db (SPL) Efektywne pasmo przenoszenia (-10 db) : 190 Hz - 18 khz Kąt zasięgu przy 1 khz / 4 khz (-6 db): w poziomie 220 / 130 ; w pionie 70 / 18

15 W celu uzyskania dokładniejszych wyników w Sali Sejmowej oraz w holu wejściowym wykonano pomiary czasu pogłosu, które zostały wprowadzone do programu EASE. Wykonane symulacje mogą być obarczone błędem i są przybliżeniem wartości jakie uzyska się po zamontowaniu systemu nagłośnieniowego Wyniki analizy a) Sala Złota Rysunek 1.Czas pogłosu

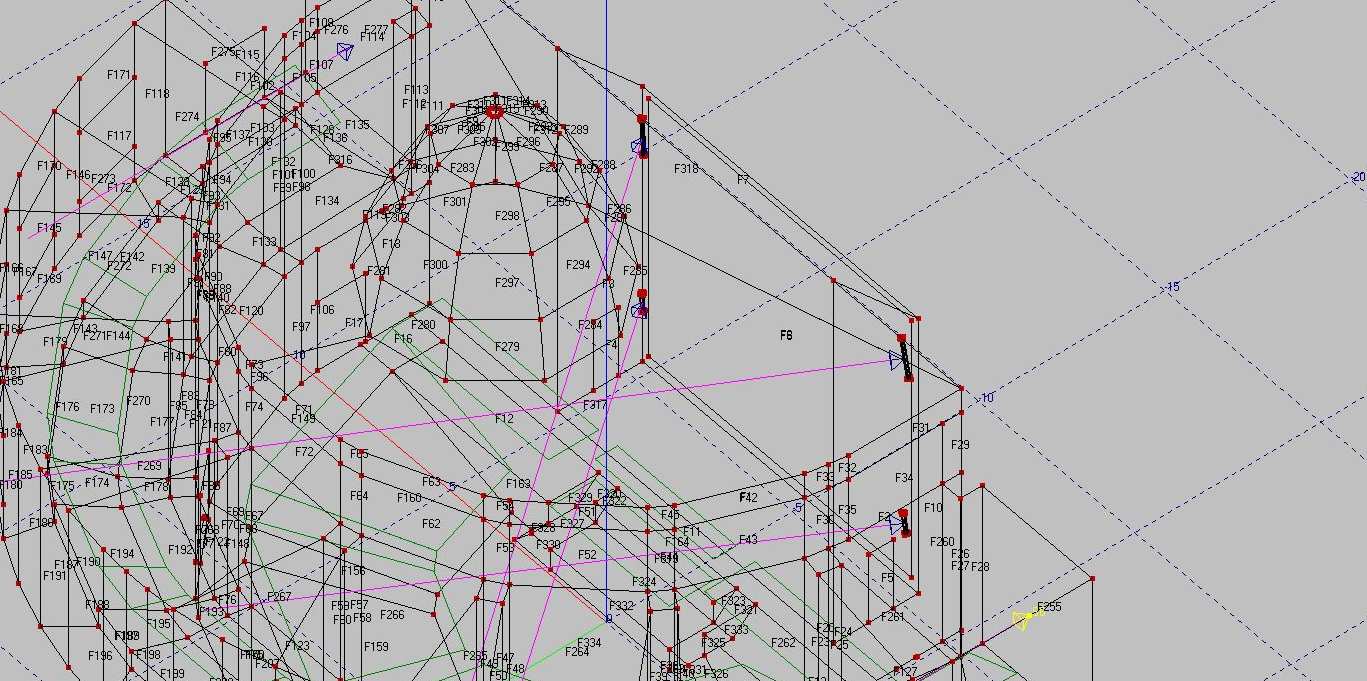

16 Rysunek 2.Model 3D z rozmieszczeniem kolumn Rysunek 3.Total SPL dla 2kHz Rysunek 4.Total SPL dla 2kHz

17 Rysunek 5.Wskaźnik zrozumiałości mowy STI Symulacje dla Sali Złotej pokazały, iż za pomocą matryc dźwiękowych zostaną spełnione wymagania normy PN-EN Poziom dźwięku należy programowo dostosować do poziomu tła w pomieszczeniu. b) Sala Sejmowa Rysunek 1.Model 3D z rozmieszczeniem kolumn

18 Rysunek 2.Model 3D Sali Sejmowej Rysunek 3.Czas pogłosu

19 Rysunek 4.Total SPL dla 2kHz Rysunek 5.Total SPL dla 4kHz

20 Rysunek 6.Wskaźnik zrozumiałości mowy STI Symulacje dla Sali Sejmowej ze względu na charakterystykę pomieszczenia i ograniczenia montażowe głośników wykazały konieczność zastosowania matryc dźwiękowych, dzięki którym zostaną spełnione wymagania normy PN-EN Poziom dźwięku należy programowo dostosować do poziomu tła w pomieszczeniu. c) Hol wejściowy od ulicy Lompy Rysunek 1.Model 3D holu wejściowego

21 Rysunek 2.Model 3D z rozmieszczeniem kolumn Rysunek 3.Czas pogłosu

22 Rysunek 4.Total SPL dla 2kHz Rysunek 5.Total SPL dla 4kHz

23 Rysunek 6.Wskaźnik zrozumiałości mowy STI W holu dominują twarde materiały reflektujące dźwięk wydłużające bardzo czas pogłosu. Wyliczone wartości wskazują, że w takim wnętrzu nie ma praktycznych możliwości uzyskania wymaganych normami wskaźników zrozumiałości mowy (STI). Dla wyraźnego zmniejszenia czasu pogłosu w pomieszczeniu należy zwiększyć jego chłonność akustyczną przez wprowadzenie odpowiedniej wielkości powierzchni pochłaniania. Jednak przy obecnych rozwiązaniach architektonicznobudowlanych i zabytkowy charakter obiektu większość powierzchni reflektujących nie da się zastąpić materiałami o dużych współczynnikach pochłaniania. W celu poprawy akustyki przykładowo należałoby zastosować rozwiązania typu: Zastosowanie grubych dywanów na ciągach komunikacyjnych i schodach, Zastosowanie firan z grubego materiału w okolicach okien Przy istniejącej akustyce obiektu do nagłośnienia należy zastosować liniowe matryce, które są dedykowane do trudnych akustycznie pomieszczeń i pozwolą na otrzymanie najlepszych możliwych wartości wskaźnika zrozumiałości mowy STI.

24 3.6. Montaż głośników W wyniku przeprowadzonych symulacji akustycznych, a także uzgodnień z inwestorem i konserwatorem zabytków zastosowano w pomieszczeniach biurowych oraz pozostałych niedużych oraz korytarzach głośniki ścienne typu WAC 165/6 PP1 firmy Partner pracujących na odczepie 3 W, natomiast liniowe matryce głośnikowe typu LBC 3200/00 firmy Bosch jako idealne dla dużych pomieszczeń kubaturowych pracujące na odczepie 7,5 oraz 15 W zastosowane we wszystkich dużych Salach i Holach. Plany linii głośnikowych pokazano na załączonych rysunkach. W pomieszczeniu Sali Złotej na pierwszym piętrze należy zdemontować istniejące nagłośnienie (12 głośników firmy Philips). W sali tej oraz dwóch przyległych mniejszych salach konferencyjnych należy zamontować liniowe matryce głośnikowe, które spełnią wymogi nagłośnienia konferencyjnego oraz DSO. Montaż głośników do ścian na wysokości ok. 2-2,5 m nad poziomem posadzki. Głośniki ścienne w korytarzach należy montować bezpośrednio pod lampami oświetlenia ewakuacyjnego w odległości około 20 cm poniżej istniejącej lampy. Sposób i rozmieszczenie głośnika zostało zaakceptowane przez Wojewódzkiego Konserwatora Zabytków. Głośniki należy instalować przy użyciu materiałów i technologii opisanej podanej przez producenta. Lokalizacja głośników zgodnie z rysunkami Głośniki ścienne typu Partner WAC 165/6 PP1

25 Głośnik WAC165/6 PP1 Wymiary głośnika 332 x 210 x 82 mm. Waga 1,2 kg Materiał : ABS Kolor : biały Matryce głośnikowe LBC 3200/00 - do nagłaśniania dużych obszarów kubaturowych Wymiary głośnika 600 x 90 x 80 mm. Waga 3,0 kg Materiał : ABS Uwaga: Głośnik należy pomalować w kolorze białym wymóg Wojewódzkiego Konserwatora Zabytków.

26 3.7. Zestawienie urządzeń Lp. Opis urządzenia Typ Ilość 1 Praesideo Kontroler Sieciowy PRS-NCO-B 1 2 Interfejs wielokanałowy PRS-16MCI 3 3 Wzmacniacz podstawowy 1x500W PRS-1B Wzmacniacz podstawowy 2x250W PRS-2B Preasideo Wzmacniacz 8 x 60 W LBB4428/ Preasideo Podstawowa Stacja Mikrofonowa LBB4430/ Preasideo Klawiatura do Stacji Mikrofonowej LBB4432/ Kabel połączeniowy 0,5 m z wtykami LBB4416/ Kabel połączeniowy 5 m z wtykami LBB4416/ Kabel połączeniowy 10 m z wtykami LBB4416/ Kabel połączeniowy 20 m z wtykami LBB4416/ Zestaw do nadzoru linii głośnikowych - wzmacniacz/linia LBB4442/ Ceramiczna kostka z bezpiecznikiem termicznym LBC1256/ Obudowa modułu końca linii KABE KB Moduł kontroli linii - linia głośnikowa LBB4443/ Ceramiczna kostka z bezpiecznikiem termicznym LBC1256/ Obudowa modułu końca linii KABE KB ROZDZIELACZ MAGISTRALI PRAESIDEO PRS-NSP 3 19 INTERFEJS ŚWIATŁOWODOWY BEZ ADRESU PRS-FINNA Ekspander Audio LBB4402/ ŹRÓDŁO DŹWIĘKU DVD/TUNER/MP3 PLN-DVDT 2 18 RĘCZNY MIKROFON BEZPRZEWODOWY ( MHZ) MW1-HTX-F ODBIORNK MIKROFONU BEZPRZEWODOWEGO ( MHZ) MW1-RX-F KOLUMNY GŁOŚNIKOWE 'Line Array' 45/30W, 60 * 8 cm LBC3200/ Gośnik sufitowy 6W z kopułą p.poż WAC Zasilacz interfejsu światłowodowego ZM48V6A Zasilacz mikrofonu strażaka z certyfikatem i akumulatorami ZSP25-E-MS 1 22 Zestaw zasilania dla czasu 24h i 30 min zostanie złożony w czterech szafach 46U z akumulatorami 2x120Ah. ZDSO400E-AK3 1 Wszelkie zmiany w stosunku do niniejszej dokumentacji dotyczące układania okablowania, doboru urządzeń, i rozmieszczenia głośników wymagają zgody użytkownika w porozumieniu z projektantem i Wojewódzkim Konserwatorem Zabytków Karty katalogowe Głośnik ścienny WAC165/6 PP1 LBC 3200/00-Liniowa matryca głośnikowa LBC 3200/00-instarukcja montażu Zasilacz dźwiękowych systemów ostrzegawczych ZDSO400 Wykorzystanie wejść i wyjść sterujących systemu Preasideo Dopasowanie do norm zrozumiałości mowy w DSO PRS-NCO-B - Sterownik sieciowy PRS-16MCI Wielokanałowy interfejs

27 PRS-xBxxx Wzmacniacze podstawowe LBB442x/xx Wzmacniacze mocy PLN-DVDT Żródło tła muzycznego LBB 4402/00 Ekspander audio LBB 4416/xx Kable sieciowe LBB 4430/00 Podstawowa stacja wywoławcza LBB 4432/00 Klawiatura stacji wywoławczej LBB 4442/00 Zestaw nadzoru linii głośnikowej LBB 4443/00 Płytka nadzoru końca linii LBC 1256/00 Zespół zacisków EVAC PRS-NSP Rozdzielacz sieciowy PRS-FINNA Interfejs światłowodowy MW1-HTX-Fx Bezprzewodowe mikrofony ręczne Odbiornik mikrofonu bezprzewodowego MW1-RX-Fx Kabel HDGs PH Certyfikaty i dopuszczenia Certyfikat zgodności CNBOP nr 2232/2006 z załącznikiem Świadectwo dopuszczenia DSO Preasideo w stanie skupionym lub rozproszonym nr 0292/2008 oraz dane identyfikujace wyrób Świadectwo dopuszczenia centrali Preasideo nr 0569/2009 oraz dane identyfikujace wyrób Certyfikat zgodności CNBOP nr 2650/2008 dla kolumn głośnikowych LBC 3200/00 wraz z załącznikiem. Świadectwo dopuszczenia nr 0321/2008 na kolumnę głośnikową LBC 3200/00 wraz z załącznikiem. Załącznik do dobrowolnego certyfikatu nr 2529/2007 na głośnik pożarowy typu LBC 3200/00 Świadectwo dopuszczenia nr 0286/2008 dla głośnika naściennego typu WAC 165/6 PP1 wraz z danymi technicznymi identyfikującymi wyrób. Świadectwo dopuszczenia nr 0343/2008 dla zasilacza DSO Preasideo typ ZDSO400E-AK3 Merawex wraz z danymi technicznymi identyfikującymi wyrób. CE Declaration of conformity dla PRS-NCO-B CE Declaration of Conformity dla podstawowego wzmacniacza PRS-2B250. CE Declaration of Conformity dla podstawowego wzmacniacza PRS-1B500. CE Declaration of Conformity dla wielokanałowego interfejsu PRS-16MCI. CE Declaration of Conformity dla modułu kontroli linii LBB 4443/00. CE Declaration of Conformity dla klawiatury mikrofonu LBB 4432/00. CE Declaration of Conformity dla kabli sieciowych połączeniowych typu LBB 4416/00 Certyfikat zgodności nr 2173/2006 dla kabli HDGs PH90 wraz z załącznikiem Aprobata techniczna CNBOP nr AT-0057/2006 Deklaracja zgodności WE nr 8 dla kabla HDGs PH90

28 Deklaracja zgodności nr 008/2008 dla kabla HDGs PH Spis rysunków 1/ Ogólny układ połączeń rys. nr 1 2/ Rzut piwnic rys. nr 2 3/ Rzut suteren rys. nr 3 4/ Rzut parteru rys. nr 4 5/ Rzut 1 piętra rys. nr 5 6/ Rzut 2 piętra rys. nr 6 7/ Rzut 3 piętra rys. nr 7 8/ Rzut 4 piętra rys. nr 8 9/ Rzut 5 piętra rys. nr 9 10/ Rzut 6 piętra rys. nr 10 11/ Głośnik naścienny montowany w korytarzu rys. nr 11
