1 Ciężkie wspaniałego początki opowieść prawdziwa Filip Kucharski Pod kierunkiem Dominka Gronkiewicza

2 Spis treści 1. Trudności w astrofotografii. 2. Uzyskane zdjęcie. 3. Widoczne obiekty. 4. Użyty sprzęt. 5. Sposób wykonania fotografii.

3

4 Od samego początku pod górkę 1. Dobranie odpowiedniego sprzętu: - montaż paralaktyczny z prowadzeniem, - odbiornik obrazu (lustrzanka cyfrowa, kamerka), - obiektyw, teleskop, - ważne drobiazgi (np. wężyk spustowy).

5 Od samego początku pod górkę 2. Prawidłowe wykonanie zdjęcia: - odpowiedni czas naświetlania obiektu oraz dobranie pozostałych parametrów, - wykonanie odpowiedniej ilości klatek, w tym kalibracyjnych (flat, dark, offset/bias), - dokładne ustawienie montażu na biegun północny.

6 Od samego początku pod górkę 3. Pracochłonna obróbka komputerowa: - praca z kilkoma programami (Photoshop, Gimp, Iris, Registax), - dużo wolnego czasu, - podstawowa znajomość języka angielskiego.

7 Od samego początku pod górkę 4. Czas i miejsce akcji: - bezchmurne, ciemne niebo, - brak Księżyca na niebie (Księżyc w nowiu), - kilka godzin wykonywania zdjęcia w dużym zimnie i wilgoci.

8 Po spełnieniu tych warunków otrzymujemy coś takiego

9

10 Naniesienie nazw większości widocznych obiektów ς Cyg JD ,5 M. Ameryka Północna ξ Cyg M. Le Gentil 52 Cyg M.Welon ε Cyg M.Pelikan N Deneb M.Motyl Sadr M.Tulipan O¹ O² 5º δ Cyg

11 Widoczne Obiekty Gwiazdy Mgławice Pozostałe Deneb (α Cyg) Pelikan (IC 5070) Le Gentil 3 Jasność obserwowalna: 1,25mag Mgławica emisyjna (obszar H II) Mgławica ciemna Sadr (γ Cyg) Jasność obserwowalna: 2,23mag δ Cyg Jasność obserwowalna: 2,87mag ε Cyg Jasność obserwowalna: 2,48mag ς Cyg Jasność obserwowalna: 3,26mag ξ Cyg Jasność obserwowalna: 3,7mag Kompleks gazowy (IC 1318): Mgławica Motyl (d,e); Mgławica Tulipan (b) Kompleks mgławic emisyjnych i ciemnych Ameryka Północna (NGC 7000) Wielka Szczelina (Północny Worek Węgla LDN 906) Pas ciemnego pyłu + mgławice ciemne LDN 935 Mgławica ciemna O¹ Cyg (O) Jasność obserwowalna: 3,8mag O² Cyg (O) Jasność obserwowalna: 4,0mag ω¹ Cyg (B) Jasność obserwowalna: 5,0mag ω² Cyg (R) Jasność obserwowalna: 5,0mag 52 Cyg Jasność obserwowalna: 4,22mag Welon: NGC 6960 (W), NGC 6992 i NGC 6995 (E) Kompleks mgławic powstały na skutek wybuchu supernowej

12 Jak powstaje takie zdjęcie? 1. Sprzęt. 2. Parametry zdjęcia. 3. Opracowanie w programach komputerowych.

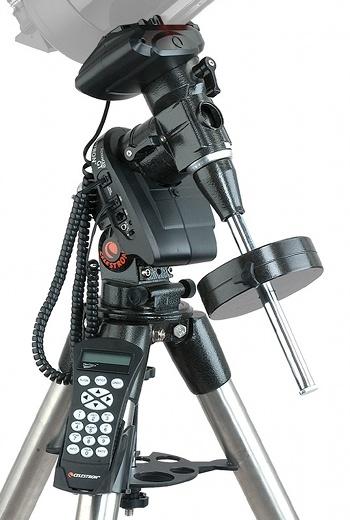

13 Montaż - Celestron CG-5 Advanced GT Problemy: - Ustawianie bieguna za pomocą lunetki biegunowej, - Zbyt krótki kabel zasilający, - Długa i żmudna kalibracja prowadzenia montażu. https://drstudio.nazwa.pl

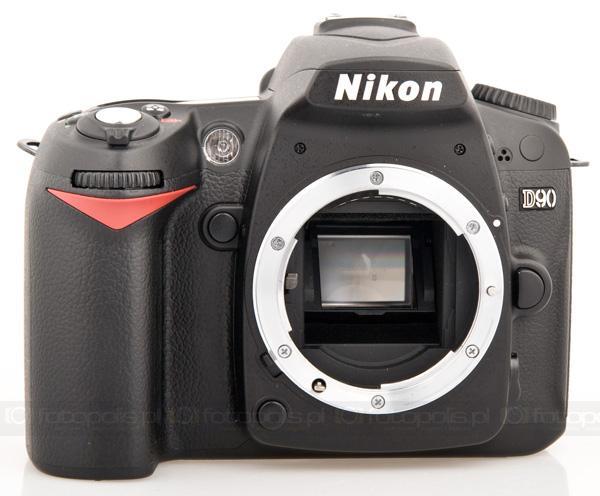

14 Detektor Nikon D90 Problemy: - Duży szum widoczny na zdjęciach, - Niewystarczający zakres czułości aparatu dla danych długości fal elektromagnetycznych.

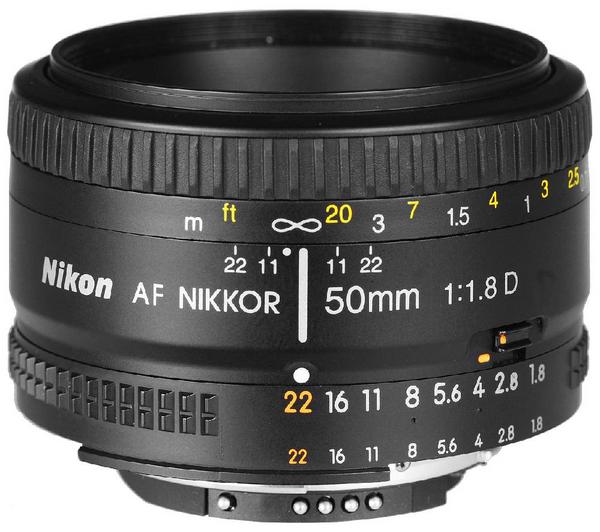

15 Obiektyw: Nikon 50mm f 1.8 Problemy: - Wady optyki obiektywu, - Odpowiednie dobranie ostrości.

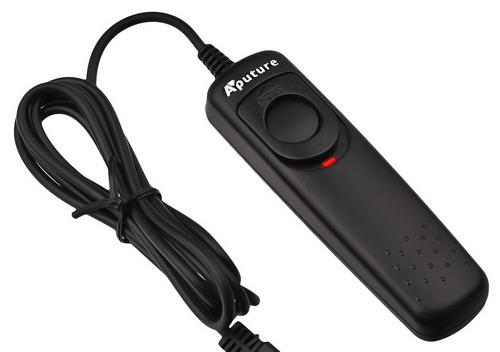

16 Wężyk spustowy Problemy: - Zwisający przewód.

17 Parametry zdjęcia Liczba zdjęć: 10 Czas naświetlania pojedynczego zdjęcia: 180s Łączny czas naświetlania zdjęcia: 1800s ISO:1000 Ogniskowa: 50mm Przysłona: f/4,5

18 IRIS - potrzeba dodatkowych klatek

19 Pierwotne klatki Są to nasze,,surowe zdjęcia, które odczytujemy, w przypadku lustrzanki, wprost z aparatu. Konieczny format RAW. Na bazie tych zdjęć będą dokonywane wszelkie pozostałe modyfikacje w programie IRIS.

20 JD ,5 Pierwotna klatka N 5º

21 Flat Są to klatki wykonane na równomiernie naświetlonej powierzchni, na przykład: - na niebie lub kartce białego papieru. Funkcje: - redukują nieliniową odpowiedź matrycy, - redukcja wad optycznych (winietowanie), - redukują zabrudzenia optyki.

22 Flat

23 Offset/Bias Są to klatki zawierające szum odczytu. Wykonuje się go w tej samej temperaturze co pierwotne klatki zasłaniając dekielkiem obiektyw przy jak najkrótszym czasie naświetlania. ISO takie jak wyjściowe. Ma to na celu redukcję szumu na przyszłym zdjęciu.

24 Offset/Bias

25 Dark Są to klatki, zawierające prąd ciemny. Wykonuje się je przy zasłoniętym dekielkiem obiektywie, przy takich samych parametrach jak pierwotne klatki. Ma to na celu redukcję szumu na przyszłym zdjęciu.

26 Dark

27 Bias Dark

28 Co z tymi klatkami? 1. Od Dark ów, Flat ów i pierwotnych klatek odejmujemy Bias y. 2. Od pierwotnych klatek odejmujemy odbiasowane Dark i. 3. Na koniec nasze pierwotne klatki dzielimy przez odbiasowane Flat y.

29 Co dalej w IRIS? Następnie zachodzi proces połączenia i wyrównania przetworzonych przez nas pierwotnych klatek. (Fotografowany obiekt mógł przesunąć się względem pozostałych zdjęć).

30 Iris

31 Efekt po wyrównywaniu

32 Gimp Kolejnym etapem jest obróbka wykonanego zdjęcia w programie Gimp. Najważniejsze funkcje, o których należy pamiętać to: - praca na warstwach, - poziomy, - kontrast, - nasycenie, - kolor. Warto by pamiętać o zachowaniu pewnej naturalności fotografowanego obiektu nie zwiększając przy tym szumu.

33 Gimp

34 Jak to się zmieniało

35 Pierwotna klatka

36 Zdjęcie po wyrównywaniu

37 Po obróbce w PS/Gimp

38 Efekt końcowy po kilkudziesięciu godzinach pracy

39 Najważniejsze wady na zdjęciu 1. Dość widoczny szum. W przyszłości można go zmniejszyć na wiele sposobów np. wykonując zdjęcie w niższej temperaturze lub zmieniając ISO. 2. Gradient w narożnikach zdjęcia. By go wyeliminować należałoby podszkolić się w pracy z programami graficznymi oraz zadbać o miejsce z mniejszym zaświetleniem nieba.

40 Poprawki na przyszłość Najlepiej korzystać z internetowych poradników, które pomogą przebrnąć przez,,etap komputerowy. Polecam: 1.http://www.afterdusk.pl/ 2.http://obserwator.almukantarat.pl/astrofoto/IRIS_ TUTORIAL/iris_tutorial.pdf Oraz śmiało pytać bardziej doświadczonych znajomych.

41 Poprawki na przyszłość Najlepiej korzystać z internetowych poradników, które pomogą przebrnąć przez,,etap komputerowy. Polecam: 1.http://www.afterdusk.pl/ 2.http://obserwator.almukantarat.pl/astrofoto/IRIS_ TUTORIAL/iris_tutorial.pdf Oraz śmiało pytać bardziej doświadczonych znajomych.

42 Bibliografia,,Astronomia dla początkujących - W. Celnik, H. Hahn, Wydawnictwo Delta W-Z 2010 Miesięcznik,,Astronomia Amatorska nr 13, Lipiec 2013, artykuł,,łabędź rządzi Jan Kolwas Programy komputerowe: Iris 5.59, Gimp 2.8, Stellarium , Microsoft Office PowerPoint 2010

43 Pamiętaj niebo samo się nie sfotografuje!
