1 S Y S T E M Y Z A B E Z P I E C Z E Ń GameOver K A T A L O G S S W i N

2 Wybierając Inim wybierasz gwarantowane bezpieczeństwo. Naszą misją jest ochrona i bezpieczeństwo. Nasze opatentowane, przyjazne dla użytkownika technologie są pomysłowe i posiadają innowacyjne rozwiązania. Firma Inim została założona w 2005 roku przez profesjonalistów, posiadających ponad 20-letnie doświadczenie w obszarze bezpieczeństwa. Z pasją do przodu, aby tworzyć pionierskie rozwiązania..2

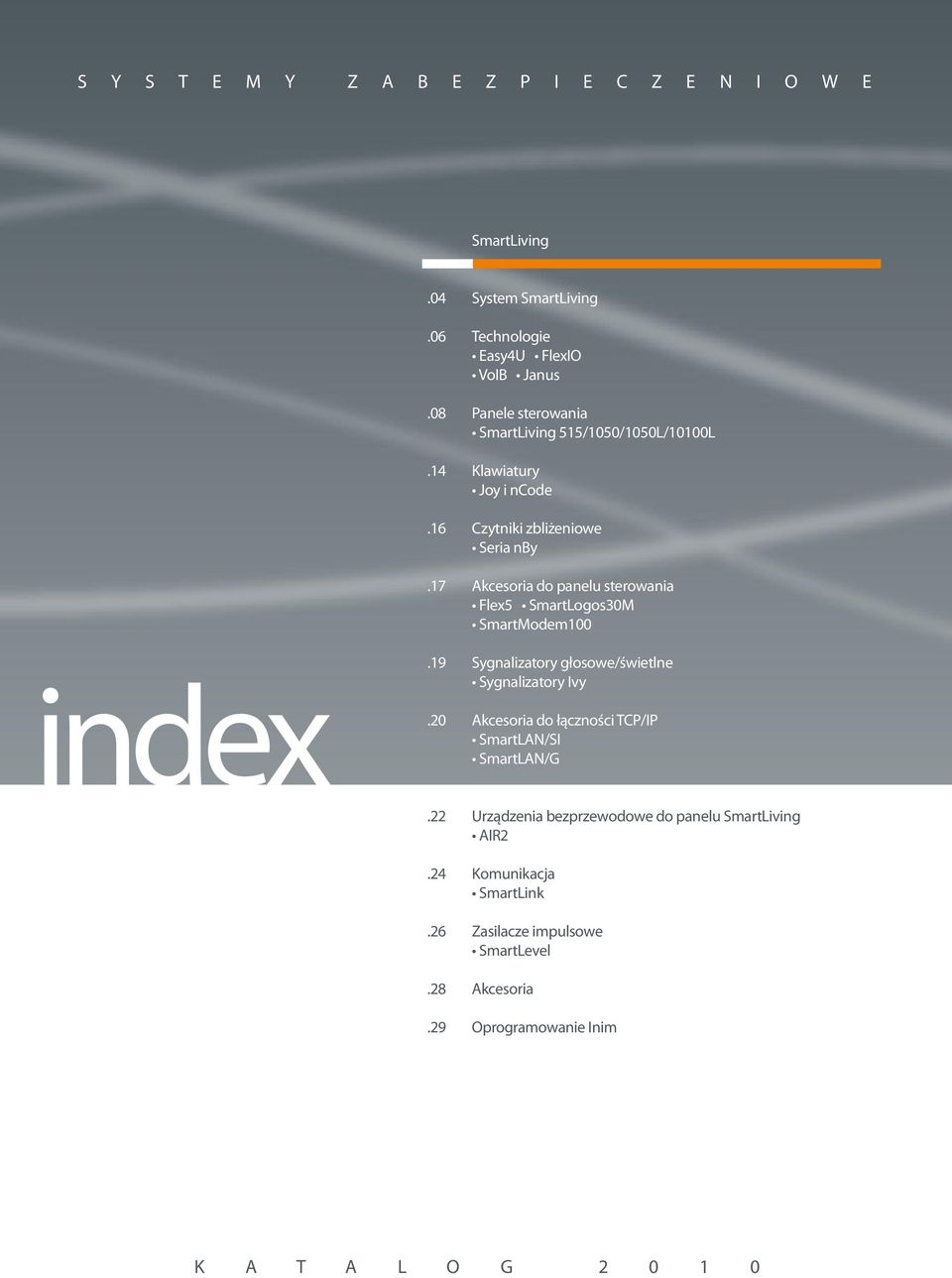

3 S Y S T E M Y Z A B E Z P I E C Z E N I O W E SmartLiving index System SmartLiving Technologie Easy4U FlexIO VoIB Janus Panele sterowania SmartLiving 515/1050/1050L/10100L Klawiatury Joy i ncode Czytniki zbliżeniowe Seria nby Akcesoria do panelu sterowania Flex5 SmartLogos30M SmartModem100 Sygnalizatory głosowe/świetlne Sygnalizatory Ivy Akcesoria do łączności TCP/IP SmartLAN/SI SmartLAN/G Urządzenia bezprzewodowe do panelu SmartLiving AIR2 Komunikacja SmartLink Zasilacze impulsowe SmartLevel Akcesoria Oprogramowanie Inim K A T A L O G

4 System SmartLiving Innowacyjność System SmartLiving zapewnia szereg pomysłowych funkcji i elementów, które podkreślają prawdziwy potencjał nowatorskiej technologii INIM. Flex5/P Terminale SmartLiving Technologia SmartLiving wykracza poza standardowy układ wejść i wyjść i wprowadza nową koncepcję linii. Koncepcja ta oparta jest na opatentowanej przez INIM technologi FlexIO. Linie nie są fabrycznie zdefiniowane, bo mogą być skonfigurowane jako wejścia lub wyjścia podczas instalacji systemu. Ponadto system linii SmartLiving (15 na SmartLiving 515, 50 na SmartLiving1050 i 100 na SmartLiving10100) może być dowolnie skonfigurowany pozwalając instalatorowi mieć kontrolę nad każdą linią. Joy/MAx Skróty Jednym z celów specjalistów R&D, którzy zaprojektowali system SmartLiving było zapewnienie, że będzie on przyjazny zarówno dla użytkownika jak i instalatora. Osiągnięte zostało to przez wbudowanie funkcji makro co pozwala instalatorowi na utworzenie Skrótów (prosta pojedyncza komenda przydzielona do klawisza na klawiaturze lub czytniku LED). Skróty mogą być skojarzone z dostosowanymi do własnych potrzeb ikonami obrazkowymi (do 12 ukazujących się nad klawiszami funkcyjnymi), aby łatwo można było zrozumieć funkcje jaką pełni. Mogą być one przypisane do róźnorodnych komend i czynić operacje mniej monotonnymi i mniej podatnymi na błędy. Skróty pozwalają na przekształcenie czasochłonnych sekwencji w komendy jednoprzyciskowe. Skróty są szczególnie przydatne do częstych czynności jak uzbrojenie, rozbrojenie alarmu. Klawisz skrótu Uzbr./Rozbr. może być skojarzony z ikonką (kłódka zamknięta/otwarta) dla łatwej indentyfikacji..4

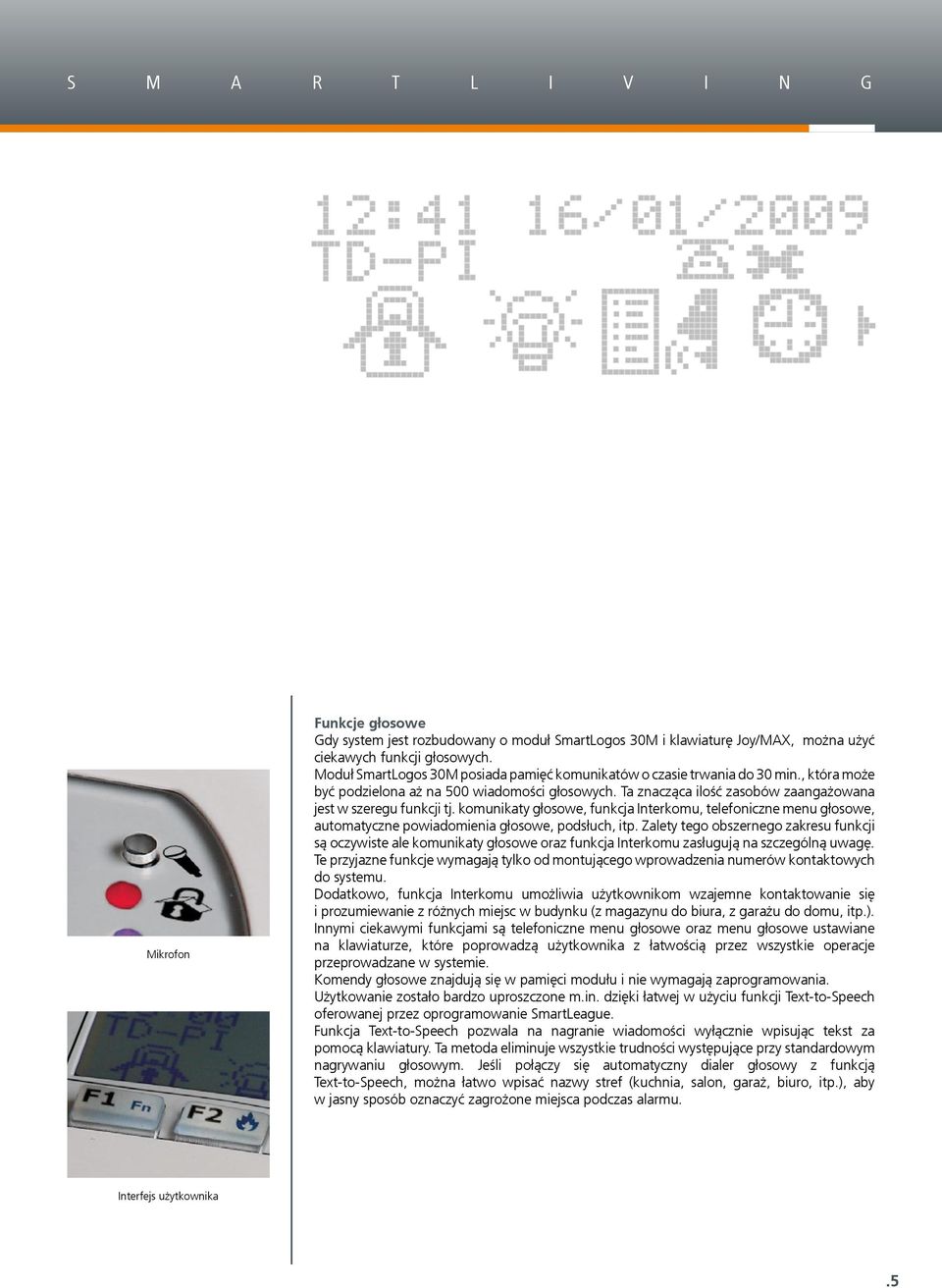

5 S M A R T L I V I N G Mikrofon Funkcje głosowe Gdy system jest rozbudowany o moduł SmartLogos 30M i klawiaturę Joy/MAX, można użyć ciekawych funkcji głosowych. Moduł SmartLogos 30M posiada pamięć komunikatów o czasie trwania do 30 min., która może być podzielona aż na 500 wiadomości głosowych. Ta znacząca ilość zasobów zaangażowana jest w szeregu funkcji tj. komunikaty głosowe, funkcja Interkomu, telefoniczne menu głosowe, automatyczne powiadomienia głosowe, podsłuch, itp. Zalety tego obszernego zakresu funkcji są oczywiste ale komunikaty głosowe oraz funkcja Interkomu zasługują na szczególną uwagę. Te przyjazne funkcje wymagają tylko od montującego wprowadzenia numerów kontaktowych do systemu. Dodatkowo, funkcja Interkomu umożliwia użytkownikom wzajemne kontaktowanie się i prozumiewanie z różnych miejsc w budynku (z magazynu do biura, z garażu do domu, itp.). Innymi ciekawymi funkcjami są telefoniczne menu głosowe oraz menu głosowe ustawiane na klawiaturze, które poprowadzą użytkownika z łatwością przez wszystkie operacje przeprowadzane w systemie. Komendy głosowe znajdują się w pamięci modułu i nie wymagają zaprogramowania. Użytkowanie zostało bardzo uproszczone m.in. dzięki łatwej w użyciu funkcji Text-to-Speech oferowanej przez oprogramowanie SmartLeague. Funkcja Text-to-Speech pozwala na nagranie wiadomości wyłącznie wpisując tekst za pomocą klawiatury. Ta metoda eliminuje wszystkie trudności występujące przy standardowym nagrywaniu głosowym. Jeśli połączy się automatyczny dialer głosowy z funkcją Text-to-Speech, można łatwo wpisać nazwy stref (kuchnia, salon, garaż, biuro, itp.), aby w jasny sposób oznaczyć zagrożone miejsca podczas alarmu. Interfejs użytkownika.5

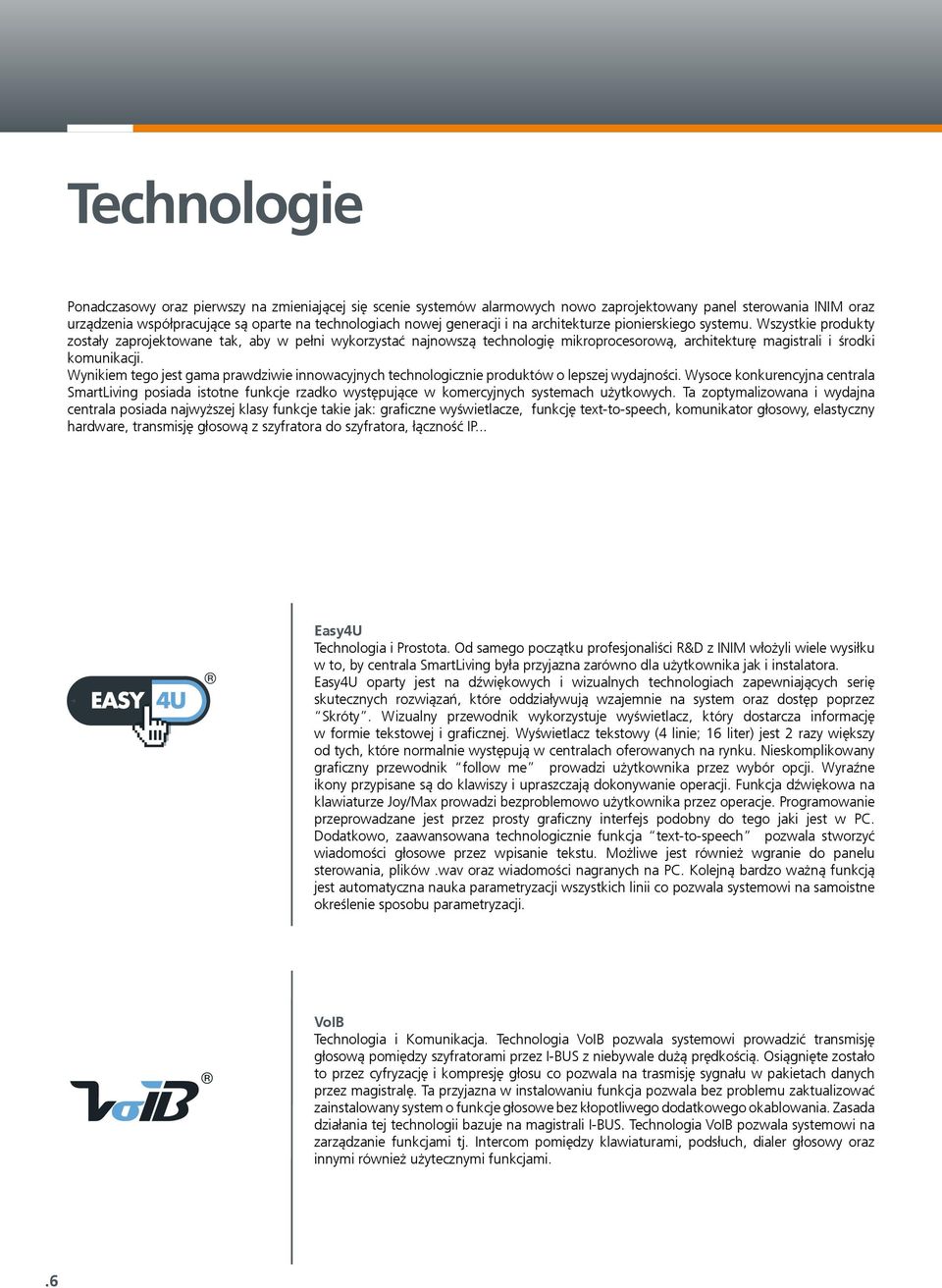

6 Technologie Ponadczasowy oraz pierwszy na zmieniającej się scenie systemów alarmowych nowo zaprojektowany panel sterowania INIM oraz urządzenia współpracujące są oparte na technologiach nowej generacji i na architekturze pionierskiego systemu. Wszystkie produkty zostały zaprojektowane tak, aby w pełni wykorzystać najnowszą technologię mikroprocesorową, architekturę magistrali i środki komunikacji. Wynikiem tego jest gama prawdziwie innowacyjnych technologicznie produktów o lepszej wydajności. Wysoce konkurencyjna centrala SmartLiving posiada istotne funkcje rzadko występujące w komercyjnych systemach użytkowych. Ta zoptymalizowana i wydajna centrala posiada najwyższej klasy funkcje takie jak: graficzne wyświetlacze, funkcję text-to-speech, komunikator głosowy, elastyczny hardware, transmisję głosową z szyfratora do szyfratora, łączność IP... Easy4U Technologia i Prostota. Od samego początku profesjonaliści R&D z INIM włożyli wiele wysiłku w to, by centrala SmartLiving była przyjazna zarówno dla użytkownika jak i instalatora. Easy4U oparty jest na dźwiękowych i wizualnych technologiach zapewniających serię skutecznych rozwiązań, które oddziaływują wzajemnie na system oraz dostęp poprzez Skróty. Wizualny przewodnik wykorzystuje wyświetlacz, który dostarcza informację w formie tekstowej i graficznej. Wyświetlacz tekstowy (4 linie; 16 liter) jest 2 razy większy od tych, które normalnie występują w centralach oferowanych na rynku. Nieskomplikowany graficzny przewodnik follow me prowadzi użytkownika przez wybór opcji. Wyraźne ikony przypisane są do klawiszy i upraszczają dokonywanie operacji. Funkcja dźwiękowa na klawiaturze Joy/Max prowadzi bezproblemowo użytkownika przez operacje. Programowanie przeprowadzane jest przez prosty graficzny interfejs podobny do tego jaki jest w PC. Dodatkowo, zaawansowana technologicznie funkcja text-to-speech pozwala stworzyć wiadomości głosowe przez wpisanie tekstu. Możliwe jest również wgranie do panelu sterowania, plików.wav oraz wiadomości nagranych na PC. Kolejną bardzo ważną funkcją jest automatyczna nauka parametryzacji wszystkich linii co pozwala systemowi na samoistne określenie sposobu parametryzacji. VoIB Technologia i Komunikacja. Technologia VoIB pozwala systemowi prowadzić transmisję głosową pomiędzy szyfratorami przez I-BUS z niebywale dużą prędkością. Osiągnięte zostało to przez cyfryzację i kompresję głosu co pozwala na trasmisję sygnału w pakietach danych przez magistralę. Ta przyjazna w instalowaniu funkcja pozwala bez problemu zaktualizować zainstalowany system o funkcje głosowe bez kłopotliwego dodatkowego okablowania. Zasada działania tej technologii bazuje na magistrali I-BUS. Technologia VoIB pozwala systemowi na zarządzanie funkcjami tj. Intercom pomiędzy klawiaturami, podsłuch, dialer głosowy oraz innymi również użytecznymi funkcjami..6

7 S M A R T L I V I N G FlexIO Technologia i elastyczność. FlexIO oferuje opatentowaną przez INIM technologię elastycznego podziału linii na wyjściowe lub wejściowe. W rzeczywistości terminale FlexIO działają jako wejścia lub wyjścia. Innymi słowy liczba linii na karcie ekspandera jest określana podczas instalacji systemu a nie przez producenta. Elastyczność elementów systemu jest na tyle zaawansowana, że linie mogą odczytywać wartości analogowe, dzięki czemu możliwa jest współpraca z czujnikami wibracji i rolet, analogowymi sygnałami wyjścia oraz z dublowaniem lini.ta przyjazna dla instalatorów technologia pozwala także na zainstalowanie maksymalnej liczby linii zaadoptowanych jako wejścia. Każda linia wyposażona jest w precyzyjnie ustawiany trymer (opatentowany), który eliminuje ryzyko nieprawidłowej oceny analitycznej i dlatego obniża wskaźnik występowania fałszywego alarmu. Kolejnym interesującym aspektem terminali FlexIO jest funkcja dowolnego mapowania. Linie mogą być przypisane do centrali z którymkolwiek z urządzeń peryferyjnych (klawiatury i ekspanderów) w taki sposób aby umożliwić instalatorowi na użycie każdej linii jaką oferuje system. Janus Technologia i Spójność. Technologia Janus jest niezwykle pożyteczna. Technologia ta jest umieszczona na płycie SmartLan. Uzupełniając panel SmartLiving o płytę SmartLAN można mieć bezpieczny ogólnoświatowy dostęp do systemu poprzez Internet. Łączenie się z systemem poprzez Internet pozwala na interaktywne obsługiwanie panelu sterowania za pomocą wirtualnej klawiatury. Oprócz tego, zapewniając łatwy zdalny dostęp, SmartLAN daje możliwość wysyłania i i pakietów danych TCP/IP dla zagadnień systemowych i celów programowych. Dodatkowo płyta SmartLAN pozwala na zaprogramowanie systemu SmartLiving poprzez WEB. Właściwie oprogramowanie SmartLeague zostało stworzone, aby pozwolić na łatwe połączenie panela sterowania z internetem..7

8 Centrale alarmowe SmartLiving 515 BOX / 1050 BOX 1050 KIT / KIT 3A / KIT 5A SmartLiving515 BOX SmartLiving1050 BOX SmartLiving1050 KIT SmartLiving10100 KIT 3A SmartLiving10100 KIT 5A płyta SmartLiving515 INIM oferuje 5 modeli: SmartLiving515 BOX, SmartLiving1050 BOX, SmartLiving1050 KIT, SmartLiving10100 KIT 3A oraz SmartLiving10100 KIT 5A. Zakres zastosowań tej rodziny obejmuje od 5 linii w modelu 515 do 100 linii (200 linii - opcja podwajania) w modelu Wszystkie modele oferują szereg ciekawych funkcji. Powyższe centralne oferują opcje podwojenia linii udostępniając usługę odpowiednio do 30 czujników, do 100 czujników i do 200 czujników. Szczególnie interesującą funkcją jest nowa koncepcja linii powiązanych z technologią FlexIO. Ta koncepcja rewolucjonizuje statyczną perspektywę układu wejść i wyjść i dostarcza instalatorowi więcej łatwo dostosowujących się do preferencji użytkownika rozwiązań. płyta SmartLiving1050 płyta SmartLiving10100 Punktem stycznym dla instalatora i użytkownika jest funkcja Easy4U, która zapewnia przejrzyste i czytelne instrukcje, które prowadzą operatora poprzez różne funkcje. Ten przyjazny głosowy i wizualny przewodnik follow me oferuje serię skutecznych rozwiązań, które są kompatybilne z systemem i dają dostęp do Skrótów. Skróty te mogą być używane do różnych komend i powodują, że operacje kluczy szyfrowych (brelok, karta) są mniej monotonne i podatne na błędy. W ten sposób mogą być wyeliminowane skomplikowane sekwencje zarówno dla instalatora jak i użytkownika. Rdzeniem systemu jest I-BUS, nowej generacji typ komunikacji zewnętrznej stworzonej przez INIM. I-BUS może przesyłać pakiety danych z niezwykłą szybkością i jest niezrównany na rynku. Charakterystyka i osiągi I-BUS pozwalają na transmisję głosową od punktu do punktu, odporną na szumy. Osiągnięte zostało to przez zastosowanie technologii VoIB, która bazuje na zasadzie działania I-BUS i tym samym eliminuje potrzebę dodatkowego okablowania. I-BUS daje możliwość ulepszenia systemu SmartLiving zgodnie z zapotrzebowaniem. Magistrala akceptuje czytniki, klawiatury LCD, płyty rozszerzeń IN/OUT i bezprzewodowe urządzenia nadawczo-odbiorcze. Panel sterowania SmartLiving może automatycznie zapisywać inne urządzenia podłączone do systemu, co ułatwia proces konfiguracji systemu..8

9 S M A R T L I V I N G System może być również rozbudowany o moduł SmartLogos30M. Dzięki zastosowaniu technologii VoIB, ten pomocniczy element zapewnia obszerną gamę zaawansowanych funkcji głosowych, które czynią system SmartLiving przełomowym produktem w sektorze ochrony mienia. Sercem systemu jest matryca, która pozwala na współzależność między czynnościami i zadaniami, którymi zarządza system. Każde zadanie systemu może być połączone z czynnościami na wyjściu, wyborem głosowym, wyborem cyfrowym. Dostęp do systemu może być za pomocą kodów użytkownika oraz kart/breloków zbliżeniowych. Każdy brelok/kod/karta może być skojarzony z harmonogramem, który może być zaprogramowany na czynność włącz/wyłącz o określonych porach dnia. System SmartLiving może być skonfigurowany jako system hybrydowy, gdyż jest w stanie zarządzać dwoma obwodami zewnętrznymi - analogowym i bezprzewodowym Air2. Ten typ konfiguracji scala wszystkie możliwości jakie daje technologia bezprzewodowa nowej generacji jaką zapewnia urządzenie nadawczo-odbiorcze Air2. Zainstalowanie GSM SmartLink zapewni systemowi rezerwowy kanał komunikacji, który połączony z płytą SmartLAN/SI lub SmartLAN/G zmaksymalizuje potencjał łączności. Dodanie SmartLAN/SI lub SmartLAN/G pozwala także na łączność TCP/IP. Doskonała elastyczność połączeń systemu SmartLiving jest kolejnym mocnym punktem. System zaspokaja wszystkie wymagania central alarmowych. System może być połączony i sterowany przez telefon (PSTN) za pomocą SmartModem i może także zarządzać i imitować dodatkową linię telefoniczną przez sieć GSM za pomocą SmartLink/G. SmartLiving 1050L i SmartLiving 10100L oferuje wysoką elastyczność połączeń niespotykaną w tym segmencie rynkowym. SmartLAN, zarządza transmisjami TCP/IP. SmartLAN/G może wysyłać szczegółowe e z załącznikami z każdego zdarzenia i z raportów ze zdarzeń w czasie rzeczywistym. Pozwala także wgrywać i zgrywać operacje z dysku oraz oferuje web server i dostęp sieciowy do systemu. Web server zapewnia wirtualną klawiaturę, która pozwala pracować na systemie przez zwykłe łącze Internetowe, bez znaczenia gdzie w danym momencie znajduje się użytkownik. Centrala może być zaprogramowana z klawiatury LCD lub z PC przy użyciu oprogramowania SmartLeague. Programowanie z klawiatury LCD jest szybkie i łatwe, ponieważ można użyć domyślnych ustawień. Ta metoda programowania jest bardzo prosta, gdyż operator prowadzony jest przez proces wyraźnych oznaczeń graficznych i zrozumiałych informacji wizualnych. Konfiguracja systemu przez PC jest całkowicie bezproblemowa i jest głównie szeregiem operacji typu wytnij/wklej i przeciągnij/upuść co ogranicza prace do minimum. Oprogramowanie SmartLeague oferuje innowacyjną funkcję Text-to-Speech, która pozwala stworzyć wiadomości głosowe po wpisaniu tekstu. Funkcja ta eliminuje wszelkie trudności występujące przy zwykłym nagrywaniu głosu..9

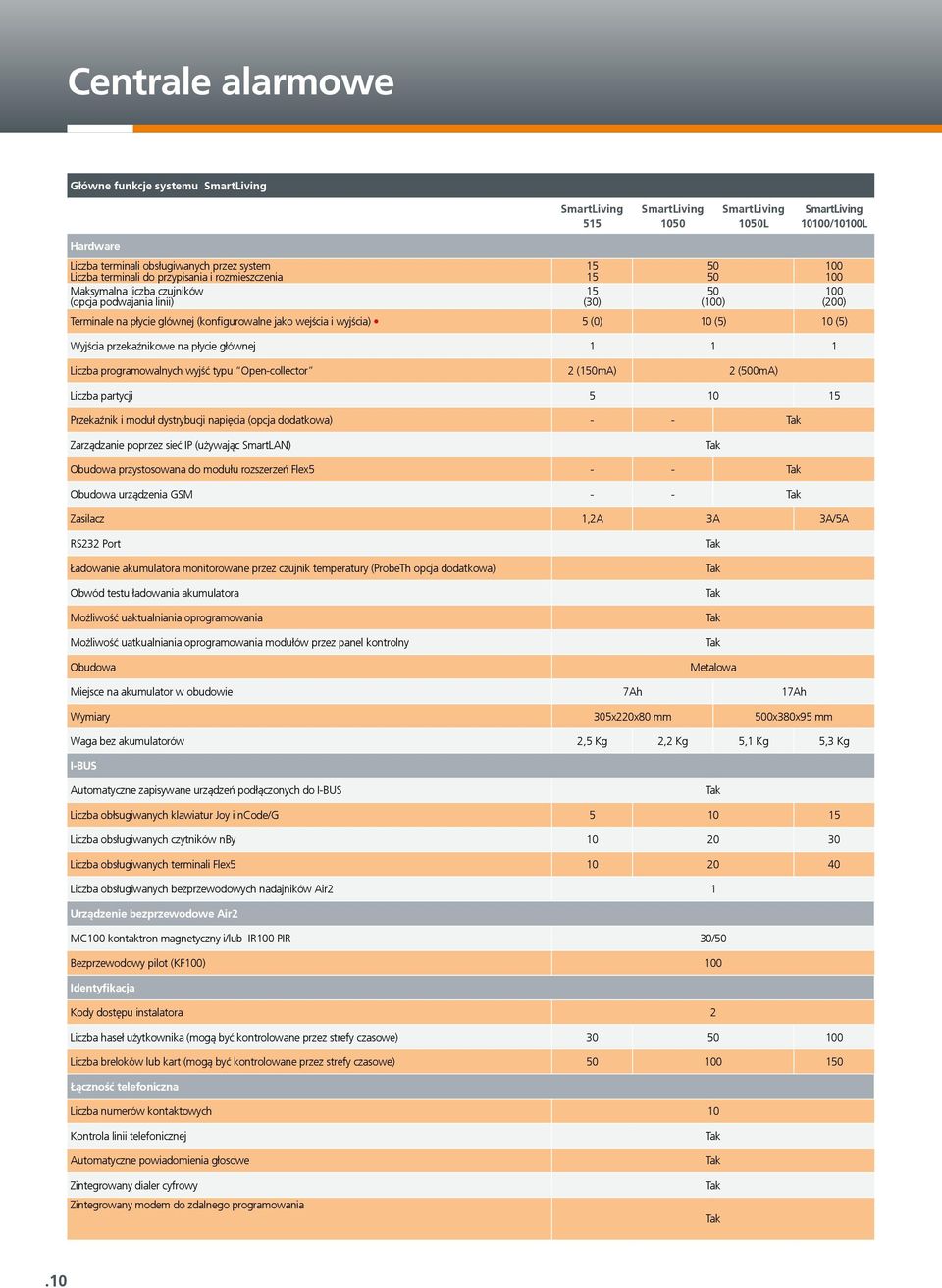

10 Centrale alarmowe Główne funkcje systemu SmartLiving SmartLiving 515 SmartLiving 1050 SmartLiving 1050L SmartLiving 10100/10100L Hardware Liczba terminali obsługiwanych przez system Liczba terminali do przypisania i rozmieszczenia Maksymalna liczba czujników (opcja podwajania linii) 15 (30) 50 (100) 100 (200) Terminale na płycie glównej (konfigurowalne jako wejścia i wyjścia) 5 (0) 10 (5) 10 (5) Wyjścia przekaźnikowe na płycie głównej Liczba programowalnych wyjść typu Open-collector 2 (150mA) 2 (500mA) Liczba partycji Przekaźnik i moduł dystrybucji napięcia (opcja dodatkowa) - - Zarządzanie poprzez sieć IP (używając SmartLAN) Obudowa przystosowana do modułu rozszerzeń Flex5 - - Obudowa urządzenia GSM - - Zasilacz 1,2A 3A 3A/5A RS232 Port Ładowanie akumulatora monitorowane przez czujnik temperatury (ProbeTh opcja dodatkowa) Obwód testu ładowania akumulatora Możliwość uaktualniania oprogramowania Możliwość uatkualniania oprogramowania modułów przez panel kontrolny Obudowa Metalowa Miejsce na akumulator w obudowie 7Ah 17Ah Wymiary 305x220x80 mm 500x380x95 mm Waga bez akumulatorów 2,5 Kg 2,2 Kg 5,1 Kg 5,3 Kg I-BUS Automatyczne zapisywane urządzeń podłączonych do I-BUS Liczba obłsugiwanych klawiatur Joy i ncode/g Liczba obsługiwanych czytników nby Liczba obsługiwanych terminali Flex Liczba obsługiwanych bezprzewodowych nadajników Air2 1 Urządzenie bezprzewodowe Air2 MC100 kontaktron magnetyczny i/lub IR100 PIR 30/50 Bezprzewodowy pilot (KF100) 100 Identyfikacja Kody dostępu instalatora 2 Liczba haseł użytkownika (mogą być kontrolowane przez strefy czasowe) Liczba breloków lub kart (mogą być kontrolowane przez strefy czasowe) Łączność telefoniczna Liczba numerów kontaktowych 10 Kontrola linii telefonicznej Automatyczne powiadomienia głosowe Zintegrowany dialer cyfrowy Zintegrowany modem do zdalnego programowania.10

11 S M A R T L I V I N G Główne funkcje systemu SmartLiving SmartLiving 515 SmartLiving 1050 SmartLiving 1050L SmartLiving 10100/10100L Terminale wejściowe (strefy) Tryb uczenia się parametryzacji linii Podwajanie linii (każdy terminal zarządza 2 liniami) Terminale wejściowe dla czujników wstrząsu i rolet w centrali 2 Liczba terminali dla czujników jako wejście lub wyjście 2 (1 dla ncode/g) Liczba terminali dla czujników na ekspanderze konfigurowalne jako wejście lub wyjście 5 Programowalny poziom naruszenia linii Trymer naruszenia linii Funkcje głosowe na płycie głównej Interkom z klawiatury do klawiatury (Joy/MAX) Funkcja zdalnego podsłuchu z wyborem lokalizacji (Joy/MAX) Funkcje głosowe na płycie SmartLogos30M (akcesoria dodatkowe) Automatyczne powiadomienia głosowe Pamięć głosowa (1 na jedną klawiaturę Joy/MAX) Lokalne menu sygnałów głosowych (programowalne) Telefoniczne menu sygnałów głosowych (programowalne) Powiadomienia głosowe na klawiaturze (Joy/MAX) Automatyczny wybór głosowy Nagrywanie wiadomości na klawiaturze Joy/MAX Nagrywanie wiadomości z PC (używając mikrofonu lub.wav) Nagrywanie wiadomości z PC (używając funkcji text-to-speech) Inne funkcje Tygodniowy licznik czasu (każdy z 5 szczególnymi przedziałami czasu) dla automatycznego uzbrojenia i załączenia 10 Programowalne scenariusze (konfiguracje uzbrojenia) 30 Skróty (operacja jednoklawiszowa) 36 Programowalne ikony 50 Przewijanie pamięci zdarzeń 250 Filtr rejestru zdarzeń Zapamiętywanie szczegółów zdarzeń Zarządzanie skrótami poprzez klawisze funkcyjne (12) i klawisze numeryczne na klawiaturze Joy Skróty na 4 diodach LED na czytniku nby Zarządzanie zdarzeniami poprzez powiązanie matrycowe Przypisanie zdarzenia do rozpoczęcia akcji Przypisanie zdarzenia do zakończenia akcji Oprogramowanie działa pod Windows w trakcie opatentowywania.11

12 Panele sterowania SmartLiving Systems Szyfrowanie danych (G i SI) Pobieranie i wysyłanie danych (G i SI) Zdalna kontrola(g i SI) Web-serwer (G) Wirtualna klawiatura (G) (G) Internet SmartLAN/SI SmartLAN/G Opcja (G) SMS / Głosowo ContactID GSM sieci PSTN i GSM PSTN Głosowo SmartLink ( L model wewnętrzny) SmartModem Do 15 Komunikator głosowy Zaawansowana klawiatura Joy/MAX NCode/G Karta Kontaktron Do 30 Kontrola ogrzewania Czytnik ścienny NBy/S Karta Klucz ncard nkey.12

13 S M A R T L I V I N G CZUJNIKI T1 T5 T10 Sygnalizator wewnętrzny IVY Moduł głosowy SmartLogos30M Opcja Otwieranie drzwi Wewnętrzny sygnalizator SmartLiving 515/1050/1050L/10100L I-BUS Moduły ekspanderów We/Wyj Flex5 Do 40 Linia podwójna Linia EOL/2EOL Rolety Otwieranie bramy Aktywacja światła Do 15 Klawiatura z graficznym wyświetlaczem Joy/GR Moduł bezprzewodowy Air2-BS100 Linia EOL/2EOL Aktywacja światła IR100 Czujnik PIR KF100 Pilot MC100 Kontaktron.13

14 Klawiatury Klawiatury Joy i ncode/g Joy/MAX Klawiatura odgrywa główną rolę w każdym systemie zabezpieczeniowym. Dodatkowo jest także częścią wystroju wnętrz i musi idealnie pasować do otoczenia. Właśnie takie są klawiatury INIM. Umiejętne połączenie zaawansowanych technologicznie funkcji z eleganckim wyglądem spełnia najwyższe wymagania. Wyraźne ikony na dużym graficznym wyświetlaczu czytelnie pokazują skróty. Często używane, czasochłonne sekwencje zastąpione zostały w jednoklawiszowe komendy. Klawiatura Joy Klawiatury typu Joy mają jasne obudowy, z opuszczaną klapką, co zarazem chroni przyciski oraz nadaje elegancki wygląd. Jednakże 4 klawisze Skróty, które także występują jako pary klawiszy awaryjnych są zawsze na wierzchu. Klawiatury typu Joy są podstawowym elementem technologii Easy4U, która pozwala użytkownikowi w pełni wykorzystać funkcje ikon skrótów oraz funkcje głosowe. Joy/Max ma kilka ważnych ulepszonych funkcji takich jak wbudowany mikrofon i głośnik dla funkcji głosowych. Klawiatura Joy/Max ma możliwość poprowadzenia użytkownika przez operacje za pomocą komend głosowych. Te komendy prowadzą z łatwością użytkownika przez opcje menu i pomagają na różnych etapach operacji uzbrojenia/rozbrojenia. Funkcje głosowe zapewniają również głosowe powiadomienie o każdym zdarzeniu, które ma miejsce w systemie oraz pozwalają na łączność interkomową pomiędzy klawiaturami, a Interkomem. Joy/Max jest także wyposażona w czytnik kart zbliżeniowych i czujnik temperatury pokojowej (temperatura pokojowa wyświetlana jest na ekranie). Wbudowany czytnik pozwala użytkownikowi na dostęp do systemu używając breloków lub kart zamiast wpisywania kodu. Oba modele wyposażone są w dwa terminale dowolnie konfigurowalne i zabezpieczenia wandaloodporne..14

15 S M A R T L I V I N G ncode/gb Joy/MAX Tabela głównych funkcji dostępnych w klawiaturach typu Joy ncode/gb Joy/GR Joy/MAX Podświetlany graficzny ekran Easy4U obrazkowy interfejs Easy4U głosowy interfejs - - Programowalne podświetlenie stanu gotowości Programowalne podświetlenie aktywności 4 sygnalizacyjne diody LED Terminale FlexIO programowalne jako wejście lub wyjście Terminal wejściowy akceptujący czujnik rolety Terminal wyjściowy (150mA) (150mA) (150mA) Buzzer Zabezpieczenie przed otwarciem obudowy (tamper) Zabezpieczenie przed oderwaniem od ściany (tamper) Płaski montaż do puszki instalacyjnej Mikrofon i głośnik: Komendy głosowe do menu Nagrywanie wiadomości Odtwarzanie wiadomości Interkom - - Automatyczne powiadomienia Sygnalizator dźwiękowy Zdalny podsłuch Czytnik Kart i breloczków z 4 programowalnymi Skrótami - - Dostęp do Skrótów poprzez breloczek lub kartę - - Czujnik temperatury ze wskaźnikiem temperatury - - Wymiary 129x87x16,5 mm 116x142x20 mm 116x142x20 mm Waga 135 g 160 g 180 g Joy/GR: Klawiatura z podświetlanym ekranem graficznym. Joy/MAX: Klawiatura z podświetlanym ekranem graficznym i wbudowanym czytnikiem zbliżeniowym, mikrofon, głośnik, czujnik temperatury. ncode/gb: Klawiatura z podświetlanym graficznym ekranem (Biała)..15

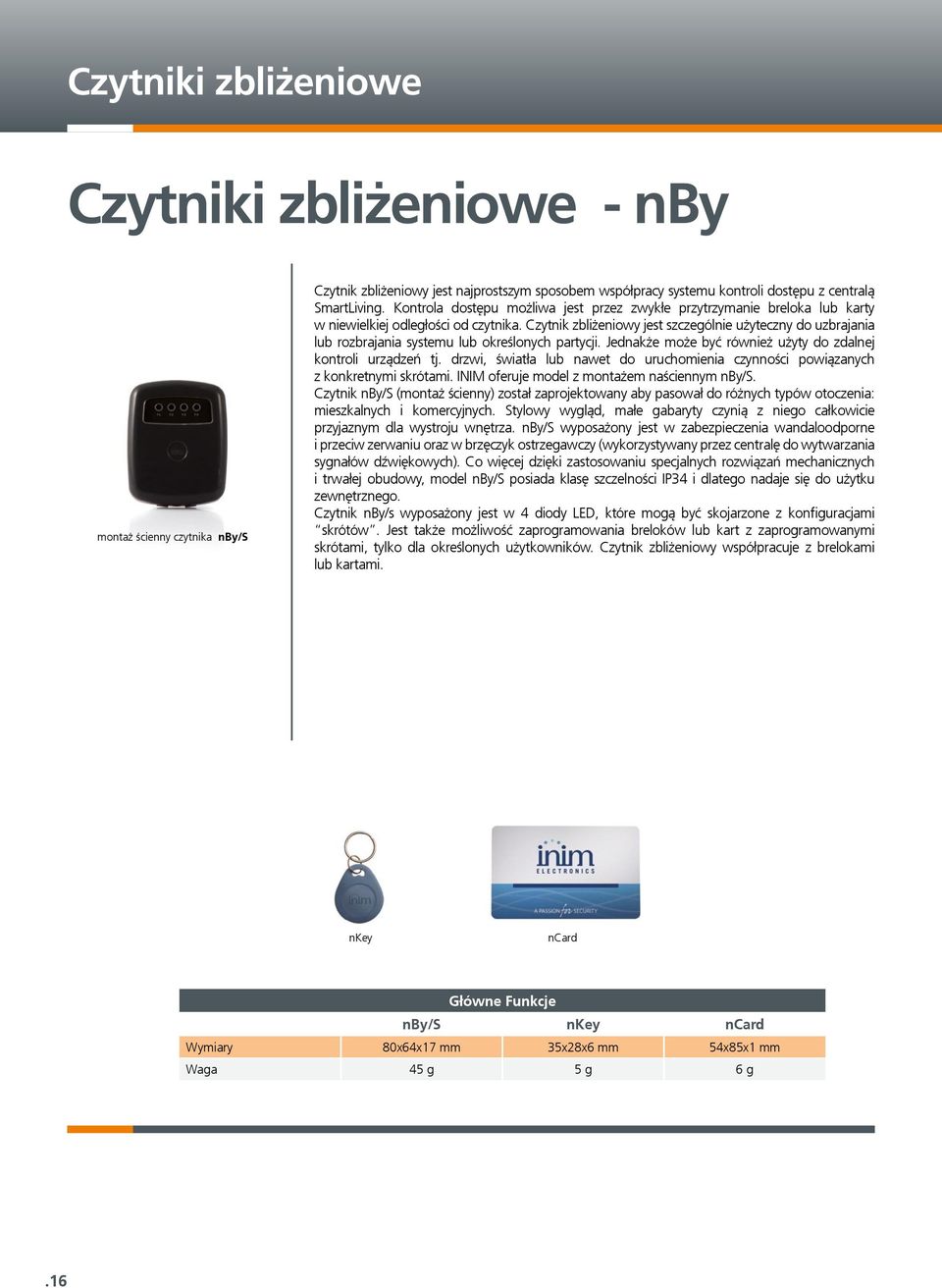

16 Czytniki zbliżeniowe Czytniki zbliżeniowe - nby montaż ścienny czytnika nby/s Czytnik zbliżeniowy jest najprostszym sposobem współpracy systemu kontroli dostępu z centralą SmartLiving. Kontrola dostępu możliwa jest przez zwykłe przytrzymanie breloka lub karty w niewielkiej odległości od czytnika. Czytnik zbliżeniowy jest szczególnie użyteczny do uzbrajania lub rozbrajania systemu lub określonych partycji. Jednakże może być również użyty do zdalnej kontroli urządzeń tj. drzwi, światła lub nawet do uruchomienia czynności powiązanych z konkretnymi skrótami. INIM oferuje model z montażem naściennym nby/s. Czytnik nby/s (montaż ścienny) został zaprojektowany aby pasował do różnych typów otoczenia: mieszkalnych i komercyjnych. Stylowy wygląd, małe gabaryty czynią z niego całkowicie przyjaznym dla wystroju wnętrza. nby/s wyposażony jest w zabezpieczenia wandaloodporne i przeciw zerwaniu oraz w brzęczyk ostrzegawczy (wykorzystywany przez centralę do wytwarzania sygnałów dźwiękowych). Co więcej dzięki zastosowaniu specjalnych rozwiązań mechanicznych i trwałej obudowy, model nby/s posiada klasę szczelności IP34 i dlatego nadaje się do użytku zewnętrznego. Czytnik nby/s wyposażony jest w 4 diody LED, które mogą być skojarzone z konfiguracjami skrótów. Jest także możliwość zaprogramowania breloków lub kart z zaprogramowanymi skrótami, tylko dla określonych użytkowników. Czytnik zbliżeniowy współpracuje z brelokami lub kartami. nkey ncard Główne Funkcje nby/s nkey ncard Wymiary 80x64x17 mm 35x28x6 mm 54x85x1 mm Waga 45 g 5 g 6 g.16

17 Akcesoria dla panelu sterowania SmartLiving Flex5 Moduł ekspandera wejść i wyjść Flex5/P Flex5/U Moduł ekspandera Flex5 zwiększa ilość wejść (linii) i wyjść dostępnych w systemie SmartLiving. Moduł zasilany jest poprzez I-BUS. Dwa pomocnicze wyjścia zasilania mają zabezpieczenia przed zwarciem i przeciążeniem. Płyta Flex5 ma 5 terminali, które mogą być użyte jako wejścia lub wyjścia. Jeśli zaprogramuje się je jako wejścia, terminale od 1 do 4 bezpośrednio akceptują czujniki rolet i wibracyjne. Jeśli zaprogramuje się jako wyjścia, terminale mogą być obciążone maksymalnie do 150mA. Moduł Flex5 ma wbudowany brzęczyk, który może być aktywowany oddzielnie z linii. Urządzenie chronione jest przed otwarciem i oderwaniem (tamper). Ochrona ta może być wyłączona zworką jeśli jest taka konieczność. Główne funkcje Flex5/P Terminale 5 Maksymalna liczba czujników 5 (opcja podwojenia linii) (10) Terminale akceptujące czujniki wstrząsu i rolet 4 Maksymalne natężenie prądu pobierane na wyjściu Bezpiecznik resetujący szynę bus Pomocniczy zasilacz Brzęczyk 150mA 400mA 2 do 200mA Zabezpieczenie przeciw otwarciu (tamper) Zabezpieczenie przeciw oderwaniu (tamper) Flex5/U Wymiary 80x126x27 mm 59x108x20 mm Waga 106 g 67 g Flex5/P: Moduł ekspandera Wejść i Wyjść z obudową. Flex5/U: Moduł ekspandera Wejść i Wyjść z terminalem na wierzchu. Flex5/U: Wejściowa i wyjściowa rozszerzalna płyta z terminalami..17

18 Akcesoria dla panelu SmartLiving SmartLogos30M Moduł głosowy dla centrali SmartLiving Płyta SmartLogos30M zapewnia 30 min. transmisji głosowej, która może być podzielona na max. 500 wiadomości głosowych. Ta znacząca ilość komunikatów zaangażowana jest w szereg funkcji tj. wybór głosowy, interkom pomiędzy klawiaturami, automatyczne powiadomienia głosowe, telefoniczne menu głosowe i menu głosowe na klawiaturze. Domyślne zaprogramowanie funkcji wyboru głosowego i interkomu pozwala na bezpośrednie działanie z odpowiednią centralą. Główne funkcje Do 30 min wiadomości głosowych Nagrywalne wiadomości głosowe (domyślnie nagrane) 500 (400) Automatyczne powiadomienia głosowe Pamięć głosowa (1 wiadomość dla jednego Joy/MAX ) Menu wywołań głosowych Menu telefonicznych wywołań głosowych Głosowe powiadomienia na lokalnej klawiaturze (Joy/MAX) Automatyczny wybór głosowy Nagrywanie wiadomości na klawiaturach Joy/MAX Nagrywanie wiadomości z PC (używając mikrofonu lub plików z rozszerzeniem.wav) Nagrywanie wiadomości z PC (używając funkcji konwersji tekstu na mowę) Wymiary 20x20x15 mm Waga 10 g SmartModem100 Modem do zdalnego programowania i kontroli systemu. Centrale SmartLiving może być zdalnie programowana i kontrolowana przez linię telefoniczną PSTN za pomocą SmartModemu. SmartModem musi być podłączony do komputera, który obsługuje oprogramowanie SmartLeague. Modem łączy się z komputerem poprzez port USB. Zasilany jest bezpośrednio przez port USB dlatego nie potrzebuje żadnego zewnętrznego zasilania. Programowalna prędkość łączenia (szybkość w bodach) Automatyczna kalibracja amplitudy sygnału Wymiary Waga Główne funkcje 125x100x34 mm 150 g.18

19 Sygnalizatory Sygnalizatory akustyczno-optyczne Seria samozasilanych sygnalizatorów IVY jest nowoczesna, stylowa i wysoce wydajna. Sygnalizatory są łatwe w programowaniu i jeszcze łatwiejsze w montażu. Zewnętrzna trwała pokrywa posiada bardzo praktyczny sposób montażu na wystającym zawiasie. Metalowa wewnętrzna osłona chroni wszystkie komponenty i wzmacnia obudowę. Nowej generacji technologia LED zapewnia super jasne sygnały błyskowe i jest energooszczędna. Urządzenia te mają także dwie diody informacyjne umieszczone na sygnalizatorze. Terminal ma możliwość sterowania jedną z diod LED i użycia jej do sygnalizowania stanu systemu. Druga dioda sygnalizuje stan urządzenia. Sygnalizator może być zaprogramowany aby wytwarzać różne sygnały dźwiękowe w ten sposób pozwalając użytkownikowi na zidentyfikowanie różnych typów alarmu oraz zlokalizować miejsce wystąpienia alarmu. Alarm może być wywołany przez utratę zasilania lub przez aktywację wejścia START. Urządzenie oferuje wiele programowalnych parametrów dla zmaksymalizowania elastyczności zastosowań tj. maksymalny czas alarmu, biegunowość wejścia, częstotliwość błysku, sygnał wyzwalający itp. Wszystkie urządzenia wyposażone są w test obwodu co pozwala wykryć i natychmiast wysłać informację o uszkodzeniu do centrali. Sygnalizatory są zabezpieczone tamperem przed otwarciem lub oderwaniem. Model IVY/F posiada dodatkowo zabezpieczenie w postaci wewnętrznego układu elektrycznego podczerwieni. Struktura systemu zapewnia maksymalne ograniczenie występowania fałszywych alarmów. Syreny błyskowe Ivy są również dostępne w wersji metalicznej (chromowane). Zasilanie: 13.8Vdc Wyjście zasilania i wyzwolenia alarmu Pomocnicze wejście wyzwalające START Zatrzymanie alarmu i podtrzymanie wyjścia STOP Pomocniczy sygnał LED wejścia wyzwalającego Błąd wyjścia FAULT Beznapięciowy przekaźnik sygnalizujący tampera Zabezpieczenie otwarcia obudowy Zabezpieczenie oderwania Zabezpieczenie przeciwpiankowe (tylko w modelu F ) Metalowa osłona wewnętrzna Super jasna technologia błyskowa LED Programowalne parametry Emisja dźwięku metry IP 34 Wymiary: 288x207x106 mm Waga: 2,7 kg Główne funkcje Ivy-F: Samozasilany sygnalizator do użycia zewnętrznego z przeciwpiankową izolacją ochronną. Ivy-FM: Samozasilany sygnalizator do użycia zewnętrznego z przeciwpiankową izolacją ochronną, chromowany..19

20 Łączność TCP/IP Moduł SmartLAN Zdolność do połączenia z innymi urządzeniami i dostępność to dwie szybko rozwijające się koncepcje, które przedostały się z profesjonalnego świata do środowiska naturalnego i codziennego życia większości ludzi. Dostęp do Internetu już nie jest przywilejem biznesu ale także zadomowił się w prywatnych gospodarstwach. Moduł SmartLAN używa internetu, aby zapewnić systemowi SmartLiving najwyższej klasy funkcje łączności i komunikacji. INIM oferuje 2 dodatkowe moduły, które zapewniają łączność z Internetem: SmartLAN/SI i SmartLAN/G. Wszystkie centrale SmartLiving mają możliwość połączeń IP. Oba moduły łatwo montuje się w centrali. SmartLAN chroni centralę przed niebezpieczeństwem dostępu osób nieupoważnionych przez użycie rygorystycznego procesu szyfrowania co zapewnia systemowi SmartLiving10100L z płytą SmartLAN/G wysoki poziom bezpieczeństwa. Co więcej, aby zachować prostotę w administrowaniu siecią, moduły SmartLAN wyposażone są w przyjazne oprogramowanie do zarządzania adresami IP. SmartLAN/SI SmartLAN/SI Platforma system-on-chip użyta w module SmartLAN/SI zapewnia transfer danych z punktu do punktu i szybkie połączenie z internetem. Możliwe jest zdalne połączenie i zaprogramowanie centrali lub kontrola systemu przez oprogramowanie SmartLeague. W efekcie moduł SMartLAN/SI daje ten sam poziom dostępu do systemu jak łącze lokalne RS232. SmartLAN/G Web serwer -wirtualna klawiatura SmartLAN/G Moduł SmartLAN/G działa w ten sam sposób jak SmartLAN/SI ale dodatkowo oferuje zaawansowane funkcje zdalnego dostępu i komunikacji. SmartLAN/G ma możliwość automatycznego wysyłania z bieżącymi zdarzeniami. Każdy zawiera temat, załączone pliki zapisane na karcie SD i wiadomość tekstową zawierającą bezpośrednie linki do domeny lub urządzeń IP takich jak np. kamera IP. SmartLAN/G oferuje użytkownikowi globalny dostęp do jego centrali przez każdą wyszukiwarkę internetową. Po identyfikacji wprowadzonych kodów użytkownika SmartLAN web serwer zapewnia połączenie PC z wirtualną klawiaturą co pozwala użytkownikowi na pracę w systemie. Kontrola systemu za pomocą wirtualnej klawiatury jest szybka i łatwa. Ta funkcja zapewnia firmom instalującym bezproblemowy dostęp do wszystkich systemów i pozwala przeglądać/zmieniać przez internet parametry podłączonej centrali bez żadnego dodatkowgo oprogramowania INIM. Wirtualna klawiatura jest jedną z wielu ważnych funkcji, jakie oferuje web serwer, który pozwala użytkownikowi na zarządzanie partycjami, liniami, przeglądanie rejestrów i czasów zaprogramowanych zdarzeń. - informacja o systemie.20
