1 FAST Przyczyny uszkodzeń istniejących ociepleń budynków

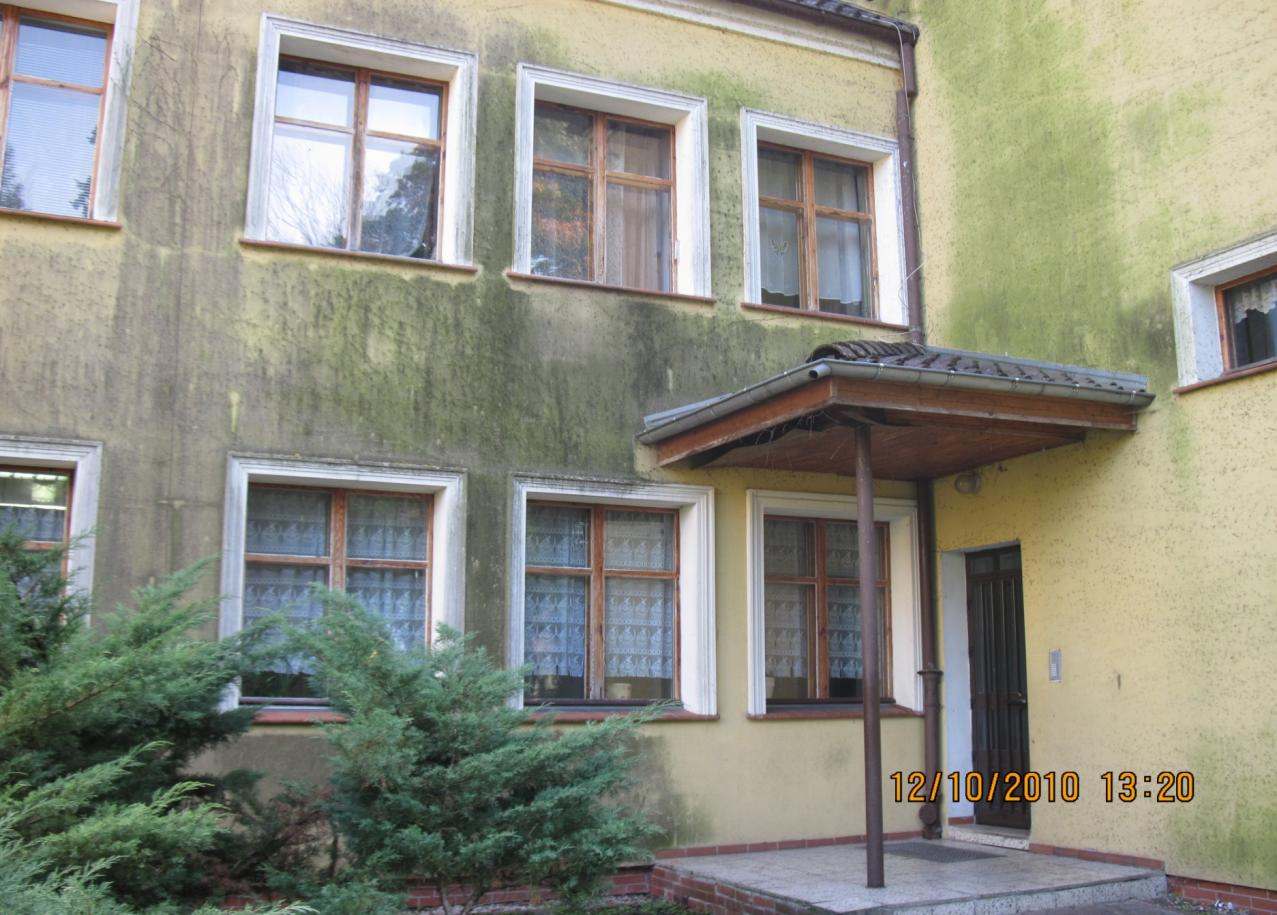

2 Degradacja mikrobiologiczna

3 Płowienie barw

4 Wykwity solne

5 Uszkodzenia mechaniczne

6 1. Ocena stanu technicznego ocieplenia przewidzianego do renowacji a. mikrobiologia ( algi, grzyby, porosty ) b. płowienie kolorów c. wykwity solne d. uszkodzenia mechaniczne 2. Określenie przyczyn degradacji ocieplenia a. ochrona mikrobiologiczna elewacji b. ochrona elewacji przed wodą i wilgocią c. stosowanie odpowiedniego systemu kolorowania d. stosowanie materiałów ograniczających powstawianie wykwitów solnych e. stosowanie materiałów o odpowiedniej wytrzymałości 3. Wybór metody renowacji ocieplenia a. dezynfekcja elewacji budynków obciążonych mikrobiologicznie b. aplikacja powłok na elewację z zabezpieczeniem mikrobiologicznym c. aplikacja powłok hydrofobowych d. aplikacja powłok na elewację o właściwej odporności na UV i warunki pogodowe e. aplikacja powłok na elewację o ograniczonej ilości wapna f. aplikacja powłok na elewację do wys. 3 m o podwyższonej odporności mechanicznej

7 Zadania farb i ozdobnych tynków fasadowych Nadanie elewacji walorów estetycznych i zabezpieczenie budowli przed czynnikami zewnętrznymi: 1. Bezpośredniemu działaniu wody (zacinający deszcz, śnieg) 2. Działaniu mikroorganizmów 3. Promieniowaniu ultrafioletowemu 4. Eliminacji powstawaniu wykwitów solnych, spęcznień i złuszczeń 5. Uszkodzeniom mechanicznym 6. Zabrudzeniom powłoki (kurz, brud) 7. Zmianie parametrów wymiany ciepła

8 Mikrobiologiczna ochrona powłokowa farb i tynków Grzyby i algi niszczące materiały powłokowe Altenaria tenuis Oscillatoria tenuis Aspergilus flavus Chlorella vulgaris Aspergilus niger Scenedesmus cmmunius Aureobasidium pollulns Phormidium sp Cladosporium herbarum Paecilomyces variotii Penicillium citrinum Stachybotrys atra Corda Sclerophoma pityophila Trichoderma viride Związki aktywne niszczące grzyby i algi: pirytionian cynku, diuron 3-Jodo-2-propinylo-N-butylokarbaminian, N-oktylizotiazolinon, terbutryna, tlenek cynku, karbendazim, Forma: ciała stałe w postaci pasty wodnej, związki aktywne nierozpuszczalne w wodzie, nie są wymywane z powłoki!! Czas działania: praktycznie nieograniczony!

9 Mikrobiologiczna ochrona powłokowa farb i tynków Badania odporności powłoki farby F-AZ na mikroorganizmy w firmie Lanxess Próbki bez ochrony powłokowej

10 Mikrobiologiczna ochrona powłokowa farb i tynków Badania odporności powłoki farby F-AZ na mikroorganizmy w firmie Lanxess Próbki z ochroną powłokową, z zawartością 0,5% związków aktywnych

11 Mikrobiologiczna ochrona powłokowa farb i tynków Badania odporności powłoki tynku akrylowego Baranek P 1,5mm na mikroorganizmy w firmie Lanxess. Próbki bez ochrony powłokowej

12 Mikrobiologiczna ochrona powłokowa farb i tynków Badania odporności powłoki tynku akrylowego Baranek P 1,5mm na mikroorganizmy w firmie Lanxess. Próbki z ochroną powłokową, z zawartością 0,3% substancji aktywnych

13 Degradacja mikrobiologiczna

14 Technologia renowacji powierzchni ścian elewacji budynków obciążonych mikrobiologicznie. 1. Dezynfekcja 2. Aplikacja farby z ochroną mikrobiologiczną powłoki

15 Stosowanie odpowiedniego systemu kolorowania L ig h t fa s tn e s s W e a th e r fa s tn e s s O r g a n ic P ig m e n ts V I II V I II 1 D C Y 7 4 S Y e llo w D C Y 9 7 P Y e llo w D C Y 5 5 A Y e llo w D C O 7 4 S O ra n g e D C R 6 8 P R e d D C R 5 3 S R e d d D C R 2 2 A P i n k 7-8 d d D C V 2 3 A V io le t D C G 0 7 A G re e n (* ) D C B 1 5 A B lu e D C B 0 7 A B la c k (* ) In o rg a n ic p ig m e n ts 1 2 D C Y 4 2 A O x. Y e llo w (*) D C U M B A O x. M ix tu re (* ) D C R 0 1 A O x. R e d (* ) D C G 1 7 A O x. G re e n (*) D C W 0 6 A T io ² R u tile (*) S u p p le m e n t In o rg a n ic p ig m e n ts 1 7 D C Y 8 4 F Y ell o w B iv a (* ) D C B 2 8 F O x. B lu e (*) D C G 5 0 F O x. G re e n (*) D C B 1 1 A O x. B la c k (*)

16 Wypłukanie pigmentu przez wodę Niska odporność pigmentu na warunki pogodowe

17 Wykwity solne

18 Przyczyny powstawania wykwitów solnych 1. Przyczyny fizyczne: wilgotne i mokre podłoże uwarunkowania pogodowe, wysoka wilgotność, niska temperatura 2. Przyczyny chemiczne : Uproszczona reakcja cementu z wodą ( hydratacja cementu ) 2Ca 3 SiO 5 + 6H 2 O = Ca 3 Si 2 O 7. 3H 2 O + 3Ca(OH) 2 Ca(OH) 2 + CO 2 = CaCO 3 + H 2 O W warunkach naturalnych na powierzchni zaprawy cementowej powstaje nierozpuszczalny węglan wapnia. Jeżeli występuje stały napływ wody, wystąpi reakcja, CaCO 3 + CO 2 + H 2 O = Ca(HCO 3 ) 2 i powstanie wykwit!!!

19 Zapobieganie powstawaniu wykwitów solnych 1. Maksymalna eliminacja wody z podłoża oraz powłoki ozdobnej elewacji 2. Stosowanie materiałów ograniczających powstawanie wykwitów FAST SPECJAL Zaprawa klejowa do płyt styropianowych i zatapiania siatki

20 Zapobieganie powstawaniu wykwitów solnych Stosowanie materiałów ograniczających powstawanie wykwitów FAST KORNIK Szlachetny tynk mineralny o strukturze kornika

21 Zapobieganie powstawaniu wykwitów solnych Stosowanie materiałów ograniczających powstawanie wykwitów FAST BARANEK Szlachetny tynk mineralny o strukturze baranka

22 Ochrona elewacji przed wodą i wilgocią Efekt hydrofobowy Uzyskujemy przez zwiększenie napięcia powierzchniowego na granicy styku powłoki z kroplą wody. Zastosowanie do farby i tynku dodatku hydrofobowego drastycznie obniża jego zwilżalność, a przez to penetrację wody ze wszelkimi substancjami przenoszonymi przez wodę. Mamy tu do czynienia z obniżeniem penetracji powłoki brudem, gdyż transportująca go woda nie może zagnieździć się w porach fasady.

23 Ochrona elewacji przed wodą i wilgocią Farba i tynk silikonowy jak to działa? Działanie antywilgociowe / Powłoka oddychająca Warstwa farby Ściana Brak przepuszczalności dla wody Woda Przepuszczalność pary wodnej (otwarte pory) Powłoka oddychająca Faza wymiany pary Brak deformacji powłoki na skutek powstawania pęcherzy Efekt perlenia

24 Farby fasadowe» są często opisywane wykresem KUNZEL a Opór dyfuzyjny (niska wartość Sd). Nieprzepuszczalność dla wody (niska wartość W). Sd < 2 metry Sd 2 Systemy zamknięte W < 0,5 kg (m 2.t 1/2 ). (t = czas w godzinach) Sd x W < 0,1 kg (m.h 1/2 ). Farby oddychające Systemy otwarte Współczynnik oporu dyfuzyjnego µ określa ile razy opór dyfuzji pary wodnej danego materiału jest większy od oporu warstwy nieruchomego powietrza o tej samej grubości. W

25 Wartości normowe Sd/W Dyfuzyjność pary wodnej (Sd ) : NF EN Absorpcja wody (W24) : NF EN Klasa Sd (m) I (wysoka) < 0,14 II (średnia) 0,14 to 1,4 III (niska) > 1,4 Klasa W (kg/m 2.t 0,5 ) I (wysoka) > 0,5 II (średnia) 0,1 to 0,5 III (niska) < 0,1 Zmiana parametrów wymiany ciepła elewacji zależnie od nasiąkliwości Tylko sucha ściana elewacji zapewnia minimalną stratę energii cieplnej budynku. Im niższa nasiąkliwość wody w ścianę elewacji tym wyższa oszczędność energii cieplnej. Ciepło parowania wody (0 C) 2500 kj kg -1

26 Zabrudzenia biologiczne (glony, grzyby) po 48 dniach przyspieszonego starzenia Farba silikonowa Farba akrylowa

27 Podział farb i tynków wg. walorów użytkowych powłoki Akrylowe Siloksanowe ograniczona paroprzepuszczalność, lekko hydrofobowa ( FAST ) ograniczona paroprzepuszczalność, hydrofobowa Silikonowe paroprzepuszczalna, hydrofobowa Krzemianowe jeszcze paroprzepuszczalna, hydrofobowa Silikatowe paroprzepuszczalna, hydrofobowa, wiąże się z podłożem mineralnym chemicznie Cementowe paroprzepuszczalna, niehydrofobowa

28 Zalety i ograniczenia powłok Akrylowe ekonomiczna, odporna na zabrudzenia ( FAST ), na styropian po odparowaniu wody wiąże pigmenty, pełna ochrona mikrobiologiczna Siloksanowe umiarkowanie ekonomiczna, silnie odporna na zabrudzenia, na styropian po odparowaniu wody wiąże pigmenty, pełna ochrona mikrobiologiczna Silikonowe ma swoją cenę, silnie odporna na zabrudzenia, na wełnę mineralną po odparowaniu wody wiąże pigmenty, pełna ochrona mikrobiologiczna Krzemianowe tańsza od silikonowych, odporna na zabrudzenia, na wełnę mineralną po odparowaniu wody wiąże pigmenty tylko nieorganiczne, pełna ochrona mikrobiologiczna Silikatowe Cementowe tańsza od silikonowych, odporna na zabrudzenia, na wełnę mineralną po odparowaniu wody wiąże pigmenty tylko nieorganiczne, pełna ochrona mikrobiologiczna bardzo ekonomiczna, wymaga malowania, na wełnę mineralną i styropian

29 Podsumowanie i wnioski Woda podstawowy czynnik mający bezpośredni wpływ na degradację elewacji, ograniczając absorpcję wody w elewację wydatnie ograniczamy: degradacja mikrobiologiczna wykwity solne degradacja barw na skutek wypłukania pigmentów straty ciepła na skutek absorpcji wody do elewacji Przeciwdziałanie degradacji elewacji 1. Ochrona elewacji przed absorpcją wody, stosowanie środków obniżających absorpcję wody, rozsądnie niska wartość W (kg/m 2.t 0,5 ) 2. Ochrona mikrobiologiczna, stosowania środków przeciw rozwojowi alg i grzybów 3. Ograniczenie powstawanie wykwitów solnych, eliminacja stosowania wapna 4. Właściwy dobór past pigmentowych, znacząco ogranicza wypłukiwanie pigmentów przez wodę oraz ich płowienie przez promieniowanie UV 5. Wzmocnienie powłok na elewację do wys. 3 m o podwyższonej odporności mechanicznej
