PLACÓWKA KRUS W GRÓJCU, UL. MSZCZONOWSKA, DZIAŁKI. NR EWID.: 1428/78, 1428/80 PROJEKT WYKONAWCZY WENTYLACJI MECHANICZNEJ I KLIMATYZACJI

Wielkość: px
Rozpocząć pokaz od strony:

Download "PLACÓWKA KRUS W GRÓJCU, UL. MSZCZONOWSKA, DZIAŁKI. NR EWID.: 1428/78, 1428/80 PROJEKT WYKONAWCZY WENTYLACJI MECHANICZNEJ I KLIMATYZACJI"

Transkrypt

1 1 Spis treści: 1. WSTĘP PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA PROJEKTOWANE ROZWIĄZANIE WENTYLACJA MECHANICZNA BILANS POWIETRZA I CHŁODU UKŁAD N1 NAWIEW DO SALI OBSŁUGI KLIENTA UKŁAD N2 NAWIEW DO SERWEROWNI, ROZDZIELNI ELEKTRYCZNEJ I ARCHIWUM UKŁAD W1 WYWIEW Z ARCHIWUM I SALI OBSŁUGI KLIENTA UKŁAD W2 WYWIEW Z ROZDZIELNI ELEKTRYCZNEJ I SERWEROWNI POMIESZCZENIA WĘZŁA, HYDROFORNI I PORZĄDKOWE WENTYLACJA TOALET ZAPOBIEGANIE ZADYMIENIU KLATKI SCHODOWEJ PRZEWODY WENTYLACYJNE KLIMATYZACJA KLIMATYZACJA SALI OBSŁUGI KLIENTA KLIMATYZACJA SERWEROWNI INSTALACJE RUROWE NA POTRZEBY KLIMATYZACJI UWAGI KOŃCOWE WYKONANIE I ODBIÓR INSTALACJI STOSOWANE MATERIAŁY I URZĄDZENIA UŻYTKOWANIE INSTALACJI Spis załączników: Z-01 Opory hydrauliczne instalacji wentylacji mechanicznej Z-02 Lista części wentylacji mechanicznej Spis rysunków: S-01-3 Wentylacja mechaniczna i klimatyzacja. Rzut piwnicy. 1:50 S-02-3 Wentylacja mechaniczna i klimatyzacja. Rzut parteru. 1:50 S-03-3 Wentylacja mechaniczna i klimatyzacja. Rzut pierwszego piętra. 1:50 S-04-3 Wentylacja mechaniczna i klimatyzacja. Rzut drugiego piętra. 1:50 S-05-3 Wentylacja mechaniczna i klimatyzacja. Rzut dachu. 1:50 S-06-3 Wentylacja mechaniczna i klimatyzacja. Przekrój A-A. 1:50/1:200

2 2 1. Wstęp 1.1. Podstawa opracowania zlecenie Inwestora, projekt budowlany instalacji wentylacji mechanicznej i klimatyzacji opracowany przez Pracownię Architektoniczną Archimedia, obowiązujące przepisy i normy, uzgodnienia z Inwestorem Zakres opracowania Przedmiotem niniejszego opracowania jest projekt wykonawczy wentylacji mechanicznej i klimatyzacji dla budynku biurowego. Opracowanie obejmuje cześć opisową, rysunkową oraz załączniki w postaci listy elementów i kart katalogowych zastosowanych urządzeń Projektowane rozwiązanie Budynek położony jest w strefie klimatycznej. Temperatury obliczeniowe wynoszą t zoz = - 20ºC dla okresu zimnego i t zoc = 30ºC. W budynku przewidziano wentylację mechaniczną pomieszczenia archiwum i rozdzielni elektrycznej oraz wentylację mechaniczną wraz z klimatyzacją sali obsługi klienta i serwerowni. Dla wszystkich wentylowanych mechanicznie i klimatyzowanych pomieszczeń przyjęto temperaturę pomieszczenia okresu zimnego t poz = 20 ºC. W pomieszczeniach klimatyzowanych temperaturę pomieszczenia okresu ciepłego ustalona będzie na poziomie nie przekraczającym ΔT=6 C (różnica miedzy temperaturą zewnętrzną, a temperaturą w pomieszczeniach). W pomieszczeniach jedynie wentylowanych mechanicznie temperatura pomieszczenia okresu ciepłego będzie zależna od temperatury zewnętrznej. 2. Wentylacja mechaniczna 2.1. Bilans powietrza i chłodu Dane pomieszczeń objętych opracowaniem oraz zestawienie strumieni powietrza nawiewanego i wywiewanego oraz wymaganą wydajność urządzeń klimatyzacyjnych zebrano w tabeli. Pomieszczenie A h K V naw V wyw n il. osób Qch Nr Nazwa m2 m m3 m3/h m3/h 1/h szt. kw -1.7 Rozdzielnia elektryczna Serwerownia Archiwum Sala osbługi klienta Układ N1 Nawiew do sali obsługi klienta Powietrze do sali obsługi klienta jest nawiewane układem N1. Świeże powietrze w ilości V n =450 m 3 /h pobierane jest przez czerpnię ścienną typu ST-JWN 400x300 firmy Frapol. Następnie uzdatniane jest przez oczyszczenie na filtrze typu DF-K 315 z wkładem filtracyjnym klasy EU7 firmy Venture Industries i ogrzanie w wodnej nagrzewnicy kanałowej typu CWW ,5 firmy VEAB. Moc nagrzewnicy przy parametrach czynnika grzejnego 70/50ºC wynosi Q n =6,3 kw. Ruch powietrza w układzie wymusza wentylator typu TD-1000/200 SILENT firmy Venture Industries. Następnie powietrze nawiewane jest krat-

3 3 kami wentylacyjnymi z przepustnicami regulacyjnymi do pomieszczenia obsługi klienta. Temperatura powietrza nawiewanego zimą wynosi t nz =20 ºC, zaś latem jest zależna od temperatury powietrza zewnętrznego Układ N2 Nawiew do serwerowni, rozdzielni elektrycznej i archiwum Powietrze do serwerowni, rozdzielni elektrycznej i archiwum jest nawiewane układem N2. Świeże powietrze w ilości V n = 750 m 3 /h pobierane jest przez czerpnię ścienną typu ST-JWN 500x300 firmy Frapol. Następnie uzdatniane jest przez oczyszczenie na filtrze typu DF-K 315 z wkładem filtracyjnym klasy EU7 firmy Venture Industries i ogrzanie w wodnej nagrzewnicy kanałowej typu CWW ,5 firmy VEAB. Moc nagrzewnicy przy parametrach czynnika grzejnego 70/50ºC wynosi Q n =11,8 kw. Ruch powietrza w układzie wymusza wentylator typu TD-1300/250 SILENT firmy Venture Industries. Następnie powietrze nawiewane jest za pomocą zaworów pożarowych typu BX-2H firmy Gryfit do pomieszczeń serwerowni i rozdzielni elektrycznej oraz za pomocą kratkek wentylacyjnych do pomieszczenia archiwum. Zawory BX- 2H wyposażyć w wyzwalacze elektromagnetyczne działające na przerwę i prąd stały 24V oraz wskaźniki krańcowe początku i końca. Kratki wentylacyjne wyposażyć w przepustnice regulacyjne. Temperatura powietrza nawiewanego zimą wynosi t nz =20 ºC, zaś latem jest zależna od temperatury powietrza zewnętrznego Układ W1 Wywiew z archiwum i sali obsługi klienta Wywiew z archiwum i sali obsługi klienta realizowany jest układem W1. Powietrze z obu pomieszczeń wywiewane jest za pomocą kratek wentylacyjnych z przepustnicami. Następnie transportowane jest kanałem wentylacyjnym do zlokalizowanego na dachu wywiewnego wentylatora dachowego typu TH- 2000/315 z bezstopniowym regulatorem prędkości obrotowej REB firmy Venture Industries. Wydajność wentylatora to V wi = 950 m 3 /h. Wentylator umiejscowić na cokole i systemowej podstawie dachowej. Na odejściu kanału wentylacyjnego do pomieszczenia obsługi klienta zamontowano przepustnice regulacyjna typy JZ-G firmy Trox z siłownikiem. Gdy wentylacja pomieszczenia obsługi klienta jest wyłączona, przepustnica jest zamykana, a wentylator dachowy dostosowuje swoją wydajność do strumienia wywiewanego z pomieszczenia archiwum V wii = 500 m 3 /h. Przewody okrągłe w pomieszczeniu sali obsługi klienta należy zabezpieczyć płaszczem z blachy ocynkowanej Układ W2 Wywiew z rozdzielni elektrycznej i serwerowni Wywiew z rozdzielni elektrycznej i serwerowni realizowany jest układem W2. Powietrze z obu pomieszczeń wywiewane jest za pomocą zaworów pożarowych typu BX-2H firmy Gryfit. Zawory BX-2H wyposażyć w wyzwalacze elektromagnetyczne działające na przerwę i prąd stały 24V oraz wskaźniki krańcowe początku i końca. Następnie powietrze przetłaczane jest przez wentylator kanałowy typu TD-500/160 SI- LENT firmy Venture Industries. Wydajność wentylatora to V w = 250 m 3 /h. Następnie kanał wentylacyjny wyprowadzony jest na dach. Kanał zakończyć wyrzutnią powietrza o kształcie dostosowanym do zakończeń kominów wentylacji grawitacyjnej Pomieszczenia węzła, hydroforni i porządkowe Pomieszczenia węzła (-1.6), hydroforni (-1.5) i porządkowe (-1.3) wentylowane są grawitacyjnie. Nawiew powietrza do powyższych pomieszczeń odbywa się kanałami zetowymi sprowadzonymi do wysokości 30cm ponad posadzką. Zaprojektowano kanały z płyt ognioodpornych PROMATECT Wentylacja toalet Do wentylacji toalet zaprojektowano wentylatory ścienne osiowe typu SILENT 100 firmy Venture Industries. Wentylatory podłączone są do murowanych przewodów wywiewnych. Rozmieszczenie wentylatorów i strumienie wywiewanego powietrza wg części rysunkowej. Wentylatory sterowane są poprzez włączniki światła w toaletach i wyłączają się z opóźnieniem 10 min.

4 Zapobieganie zadymieniu klatki schodowej Zaprojektowano system nadciśnieniowego zapobiegania zadymieniu klatki schodowej zgodny z normą PN-EN System kontroli rozprzestrzeniania się dymu w budynku został określony wg wymagań normy jako System Klasy C, tzn., że w przypadku pożaru ewakuacja całego budynku będzie przeprowadzona jednocześnie. System wyposażony jest w wentylator zintegrowany z klapą nadciśnieniową typu DV-RK1/630/4,0 firmy Strulik. Zadaniem wentylatora i klapy nadciśnieniowej jest utrzymanie na klatce schodowej wymaganego nadciśnienia oraz wymaganej prędkości powietrza w przypadku otwarcia drzwi do pomieszczeń ogarniętych pożarem. Z powodu niezastosowania wywietrzników powietrza w pomieszczeniach należy zastosować samozamykacze we wszystkich drzwiach do pomieszczeń zagrożonych wybuchem pożaru. Ponadto osoby pracujące w budynku muszą być przeszkolone, aby w razie pożaru nie zostawiać otwartych drzwi do płonących pomieszczeń Przewody wentylacyjne Instalację wentylacji należy wykonać z kształtek typu A/I wykonanych z blachy stalowej ocynkowanej wg normy PN-B łączonej kołnierzowo w klasie szczelności A wg normy PN B na uszczelki gumowe (wszystkie kolana prostokątne należy wyposażyć w kierownice powietrza) oraz elementów okrągłych typu Spiro. Wszystkie kanały wentylacyjne nawiewne w budynku należy zaizolować materiałem termoizolacyjnym grubości 40mm. Instalacje wywiewne należy zaizolować materiałem termoizolacyjnym grubości 10mm bądź pozostawić bez izolacji (kanały izolowane i nieizolowane wg części rysunkowej). Kanały na zewnątrz budynku muszą być izolowane termicznie materiałem termoizolacyjnym grubości 80mm i dodatkowo zabezpieczone płaszczem zewnętrznym z blachy stalowej ocynkowanej o grubości 0,5mm. Jako materiał termoizolacyjny projektuje się maty z wełny mineralnej na zbrojonej folii aluminiowej typu Klimafix firmy Rockwool lub równoważne. Współczynnik przewodzenia ciepła materiału termoizolacyjnego dla ww. grubości powinien wynosić 0,035W/mK. W przypadku zastosowania materiału o innym współczynniku przewodzenia ciepła należy odpowiednio zmienić grubość izolacji. Przewody okrągłe w pomieszczeniu sali obsługi klienta należy dodatkowo zabezpieczyć płaszczem z blachy ocynkowanej. Do podwieszania kanałów wentylacyjnych należy stosować obejmy atestowane i nie powodujące uszkodzenia izolacji cieplnej. Przejścia przewodów przez przegrody budynku należy wykonać w otworach, których wymiary są od 50 do 100mm większe od wymiarów zewnętrznych przewodów z izolacją. Elementy mocujące przewody wentylacyjne do konstrukcji budowlanych powinny przenosić obciążenia ze współczynnikiem bezpieczeństwa wynoszącym 3 dla podpór i 1,5 dla podwieszeń: Przewodów Materiału izolacyjnego Dodatkowych elementów np.: tłumików i przepustnic Elementów składowych samych podpór oraz osób lub urządzeń czyszczących kanały. Czyszczenie kanałów możliwe będzie przez zaprojektowane otwory rewizyjne oraz demontaż elementów końcowych instalacji takich jak kratki wentylacyjne i zaślepki kanałów. Niedopuszczalne jest pozostawienie ostrych zakończeń na wewnętrznych powierzchniach kanałów.

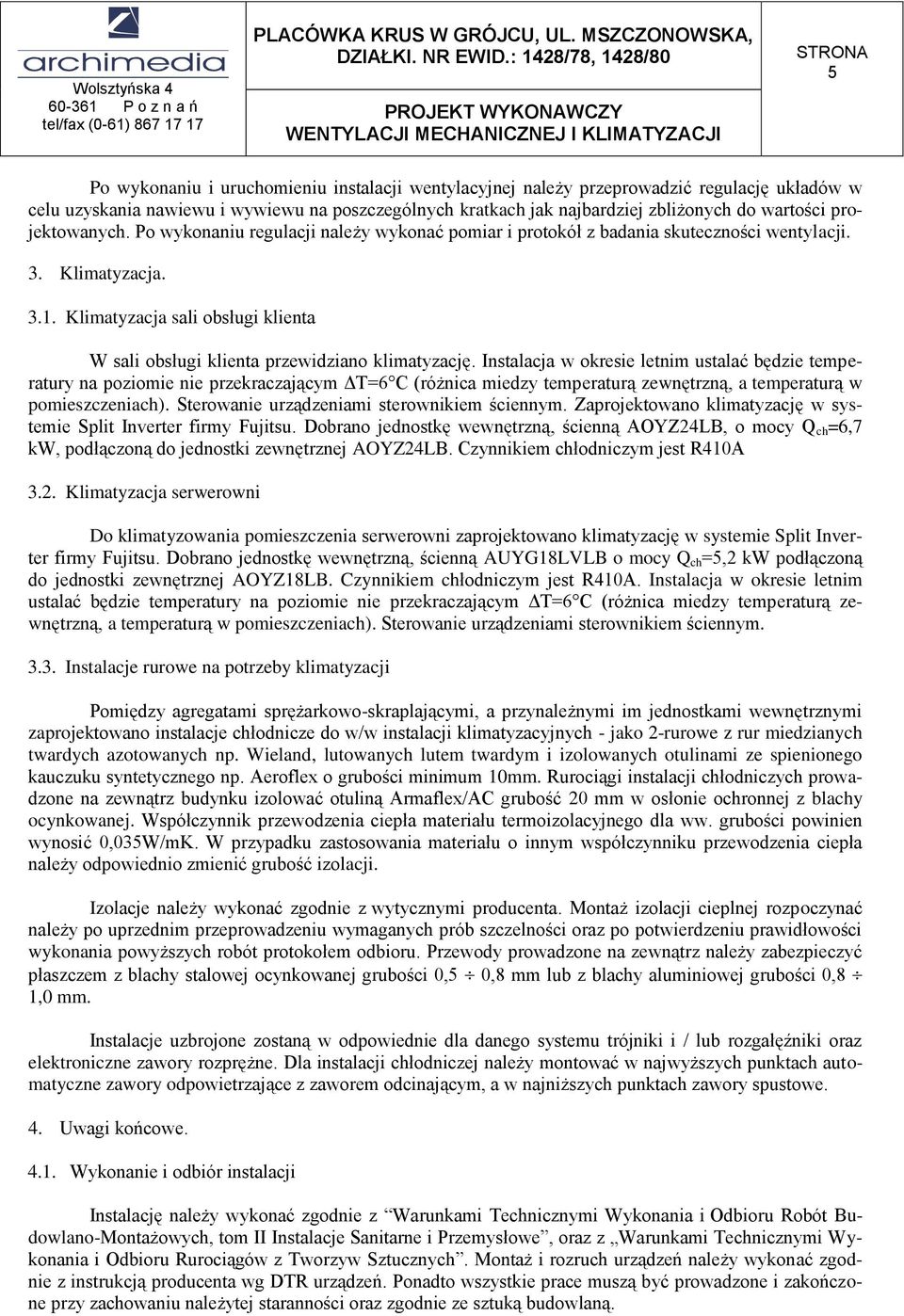

5 5 Po wykonaniu i uruchomieniu instalacji wentylacyjnej należy przeprowadzić regulację układów w celu uzyskania nawiewu i wywiewu na poszczególnych kratkach jak najbardziej zbliżonych do wartości projektowanych. Po wykonaniu regulacji należy wykonać pomiar i protokół z badania skuteczności wentylacji. 3. Klimatyzacja Klimatyzacja sali obsługi klienta W sali obsługi klienta przewidziano klimatyzację. Instalacja w okresie letnim ustalać będzie temperatury na poziomie nie przekraczającym ΔT=6 C (różnica miedzy temperaturą zewnętrzną, a temperaturą w pomieszczeniach). Sterowanie urządzeniami sterownikiem ściennym. Zaprojektowano klimatyzację w systemie Split Inverter firmy Fujitsu. Dobrano jednostkę wewnętrzną, ścienną AOYZ24LB, o mocy Q ch =6,7 kw, podłączoną do jednostki zewnętrznej AOYZ24LB. Czynnikiem chłodniczym jest R410A 3.2. Klimatyzacja serwerowni Do klimatyzowania pomieszczenia serwerowni zaprojektowano klimatyzację w systemie Split Inverter firmy Fujitsu. Dobrano jednostkę wewnętrzną, ścienną AUYG18LVLB o mocy Q ch =5,2 kw podłączoną do jednostki zewnętrznej AOYZ18LB. Czynnikiem chłodniczym jest R410A. Instalacja w okresie letnim ustalać będzie temperatury na poziomie nie przekraczającym ΔT=6 C (różnica miedzy temperaturą zewnętrzną, a temperaturą w pomieszczeniach). Sterowanie urządzeniami sterownikiem ściennym Instalacje rurowe na potrzeby klimatyzacji Pomiędzy agregatami sprężarkowo-skraplającymi, a przynależnymi im jednostkami wewnętrznymi zaprojektowano instalacje chłodnicze do w/w instalacji klimatyzacyjnych - jako 2-rurowe z rur miedzianych twardych azotowanych np. Wieland, lutowanych lutem twardym i izolowanych otulinami ze spienionego kauczuku syntetycznego np. Aeroflex o grubości minimum 10mm. Rurociągi instalacji chłodniczych prowadzone na zewnątrz budynku izolować otuliną Armaflex/AC grubość 20 mm w osłonie ochronnej z blachy ocynkowanej. Współczynnik przewodzenia ciepła materiału termoizolacyjnego dla ww. grubości powinien wynosić 0,035W/mK. W przypadku zastosowania materiału o innym współczynniku przewodzenia ciepła należy odpowiednio zmienić grubość izolacji. Izolacje należy wykonać zgodnie z wytycznymi producenta. Montaż izolacji cieplnej rozpoczynać należy po uprzednim przeprowadzeniu wymaganych prób szczelności oraz po potwierdzeniu prawidłowości wykonania powyższych robót protokołem odbioru. Przewody prowadzone na zewnątrz należy zabezpieczyć płaszczem z blachy stalowej ocynkowanej grubości 0,5 0,8 mm lub z blachy aluminiowej grubości 0,8 1,0 mm. Instalacje uzbrojone zostaną w odpowiednie dla danego systemu trójniki i / lub rozgałęźniki oraz elektroniczne zawory rozprężne. Dla instalacji chłodniczej należy montować w najwyższych punktach automatyczne zawory odpowietrzające z zaworem odcinającym, a w najniższych punktach zawory spustowe. 4. Uwagi końcowe Wykonanie i odbiór instalacji Instalację należy wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych, tom II Instalacje Sanitarne i Przemysłowe, oraz z Warunkami Technicznymi Wykonania i Odbioru Rurociągów z Tworzyw Sztucznych. Montaż i rozruch urządzeń należy wykonać zgodnie z instrukcją producenta wg DTR urządzeń. Ponadto wszystkie prace muszą być prowadzone i zakończone przy zachowaniu należytej staranności oraz zgodnie ze sztuką budowlaną.

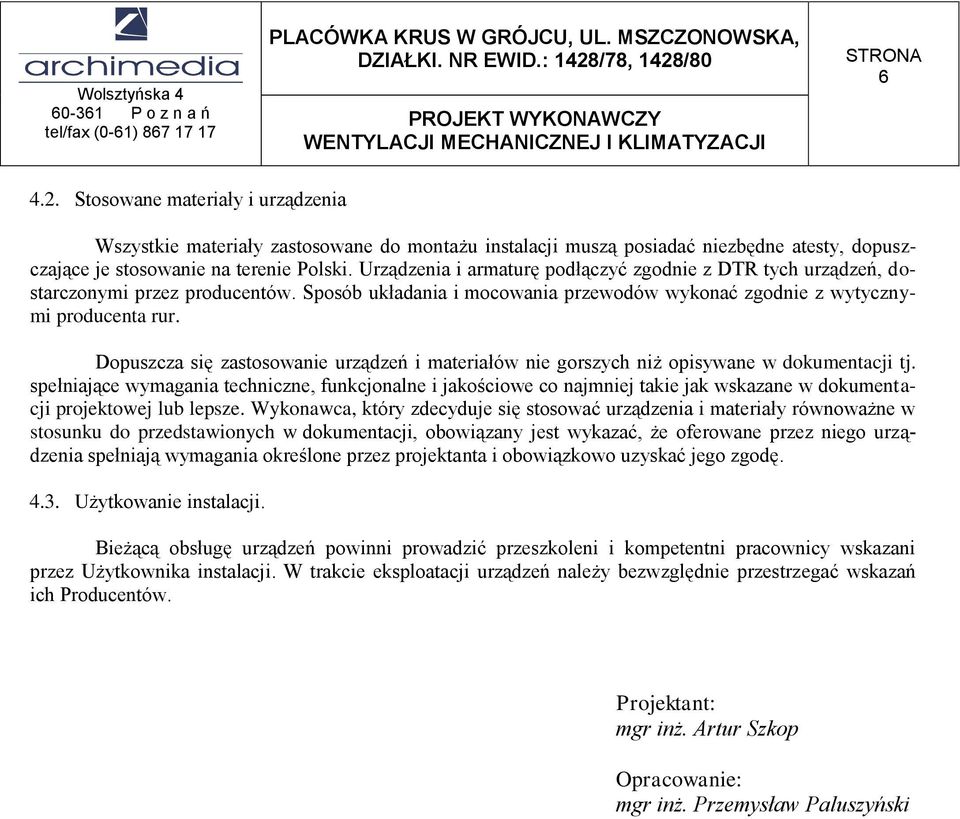

6 Stosowane materiały i urządzenia Wszystkie materiały zastosowane do montażu instalacji muszą posiadać niezbędne atesty, dopuszczające je stosowanie na terenie Polski. Urządzenia i armaturę podłączyć zgodnie z DTR tych urządzeń, dostarczonymi przez producentów. Sposób układania i mocowania przewodów wykonać zgodnie z wytycznymi producenta rur. Dopuszcza się zastosowanie urządzeń i materiałów nie gorszych niż opisywane w dokumentacji tj. spełniające wymagania techniczne, funkcjonalne i jakościowe co najmniej takie jak wskazane w dokumentacji projektowej lub lepsze. Wykonawca, który zdecyduje się stosować urządzenia i materiały równoważne w stosunku do przedstawionych w dokumentacji, obowiązany jest wykazać, że oferowane przez niego urządzenia spełniają wymagania określone przez projektanta i obowiązkowo uzyskać jego zgodę Użytkowanie instalacji. Bieżącą obsługę urządzeń powinni prowadzić przeszkoleni i kompetentni pracownicy wskazani przez Użytkownika instalacji. W trakcie eksploatacji urządzeń należy bezwzględnie przestrzegać wskazań ich Producentów. Projektant: mgr inż. Artur Szkop Opracowanie: mgr inż. Przemysław Paluszyński
