1 Katalog produktów okablowania strukturalnego 2013

2 Okablowanie strukturalne Solarix Solarix to system okablowania strukturalnego, który oferuje kompletne rozwiązanie do budowy pasywnych części sieci komputerowych. Odznacza się przede wszystkim wspaniałą wydajnością, niezawodnością, prostą instalacją oraz korzystną ceną. Dzięki swym właściwościom i różnorodności oferowanych komponentów Solarix przeznaczony jest dla wszystkich wielkości i typów sieci tj. małe, średnie lub duże instalacje, w ekranowanym i nieekranowanym wykonaniu. Wydajność i jakość Wszystkie komponenty systemu Solarix zostały zaprojektowane tak, aby udzielały maksymalną wydajność i spełniały, lub nawet przewyższały, wymagania definiowane w międzynarodowych standardach dla okablowania strukturowanego. System Solarix oferuje również komponenty, które reagują na najnowocześniejsze trendy w dziedzinie sieci komputerowych np. komponenty z serii produktowej Solarix kategoria 6A, Solarix kategoria 7 a Solarix kategoria 7A wspierają superszybki protokół 10GBaseT a to znaczy transmisja danych z szybkością 10 Gbps. Jakość i wspaniałe parametry wydajnościowe okablowania strukturalnego Solarix potwierdzają certyfikaty międzynarodowo uznawanych laboratoriów testowych np. Third Party Testing (3P), Gesellschaft fürhochfrequenz Mess Technik (GHMT), oraz certyfikat Českéhotelekomunikačního úřadu (ČTÚ) a także ponad 500 certyfikowanych bezawaryjnych instalacji funkcjonujących na terenie Republiki Czeskiej i Republiki Słowackiej. tement ance Sta Compli 6 tegory A d Ca A Screene ANSI/TI C, EN & ISO/IE unication Cable H TP-LS0 Comm D-6A-S n e P/N SXK Overall Scree Cabl Copper without ication LSHF, idual Foil e Retardant, Identif Flam Solarix Category 6A,Indiv AWG, Pairs 23 4 Twisted l. s.r.o. 100 ȍ, EK spo INTEL rska 22 Vla ublic ch Rep Brno, Cze g and g Party Testin A No. ic Cablin by 3P Third e Statement has been tested of ISO/IEC Gener ic Cabling Gener 2.2 Complianc ion Cable LEC Cable edition ANSI/TIA Communicat ements of -1:2011, nd edition CENE -1-2, IEC requir ANSI/TIA EN ements of 2 IEC The C, EN & 6 performanceg Standard requir d according to Rating ed ISO/IE at 6 ory A ic Cablin -5, the Performance performed is verifie rd This Screenwith the Categ LEC GenerCable Standa Flame safety cable has EMCenance Testing complies 11801, CENE The nd edition IEC a Maint EN IEC fails to pass Standard 568-C.2, 2 and Fpr ment.1 and awn if cable Standard EN amend withdr or incl. rd Standa IEC , suspended may be , Statement Compliance intervals. th January 2012, 27 or 12 month Hoersholm, Hoersholm n ry 2012 th 27 Janua Poul Villieing Manager Coordinat ertsen Ole Lamb onsible Test Resp Testin Independent g - For End User Confidence Rozwiązanie dla niezawodnej komunikacji Dobrze działająca sieć komputerowa jest ważnym składnikiem, który ma wpływ na sukces większości firm. Do tego, by został zapewniony ich bezproblemowy ruch, ta sieć musi być szybka, niezawodna i musi być przygotowana do dalszego potencjonalnego wzrostu. System okablowania Solarix oferuje właśnie takie rozwiązanie. Wspaniałe parametry komponentów, ich czas użytkowania i niezawodność, w znacznym stopniu przyczyniają się do bezproblemowego funkcjonowania którejkolwiek sieci komputerowej, w której są zastosowane elementy okablowania Solarix. Gwarancja 5 i 20 lat Strukturalne okablowanie Solarix oferuje dwa podstawowe typy gwarancji. Pierwszym z nich jest standardowa gwarancja, która na poszczególne komponenty systemu Solarix udziela gwarancję 5 lat. W wypadku drugiego typu, tzw. gwarancji systemowej, przy zastosowaniu wszystkich komponentów Solarix w jednej instalacji gwarantowane jest zapewnienie wszystkich parametrów wydajnościowych przez okres przynajmniej 20 lat. Te parametry są defioniowane w międzynarodowych standardach dla okablowania strukturowanego ANSI/TIA/EIA 568, EN i ISO/IEC Warunkami udzielenia gwarancji systemowej są: wszystkie zainstalowane komponenty pasywne okablowania strukturowanego (tj. Patch panele, kable instalacyjne, wtyczki, keystony, złączki itd.) przy jednej konkretnej instalacji muszą pochodzić z systemu Solarix, montaż tych elementów wykonała firma, która jest wyszkolona w instalacji systemu okablowania Solarix i posiada własny aktualny certyfikat, firma instalacyjna złożyła wypełnione formularze potrzebne do zarejestrowania instalacji, które otrzymała od dystrybutora, firma instalacyjna złożyła protokoły pomiaru certyfikowanych portów, które potwierdzają jakość wykonania instalacji. GWI E ZD NE ROZW IĄZA NI E

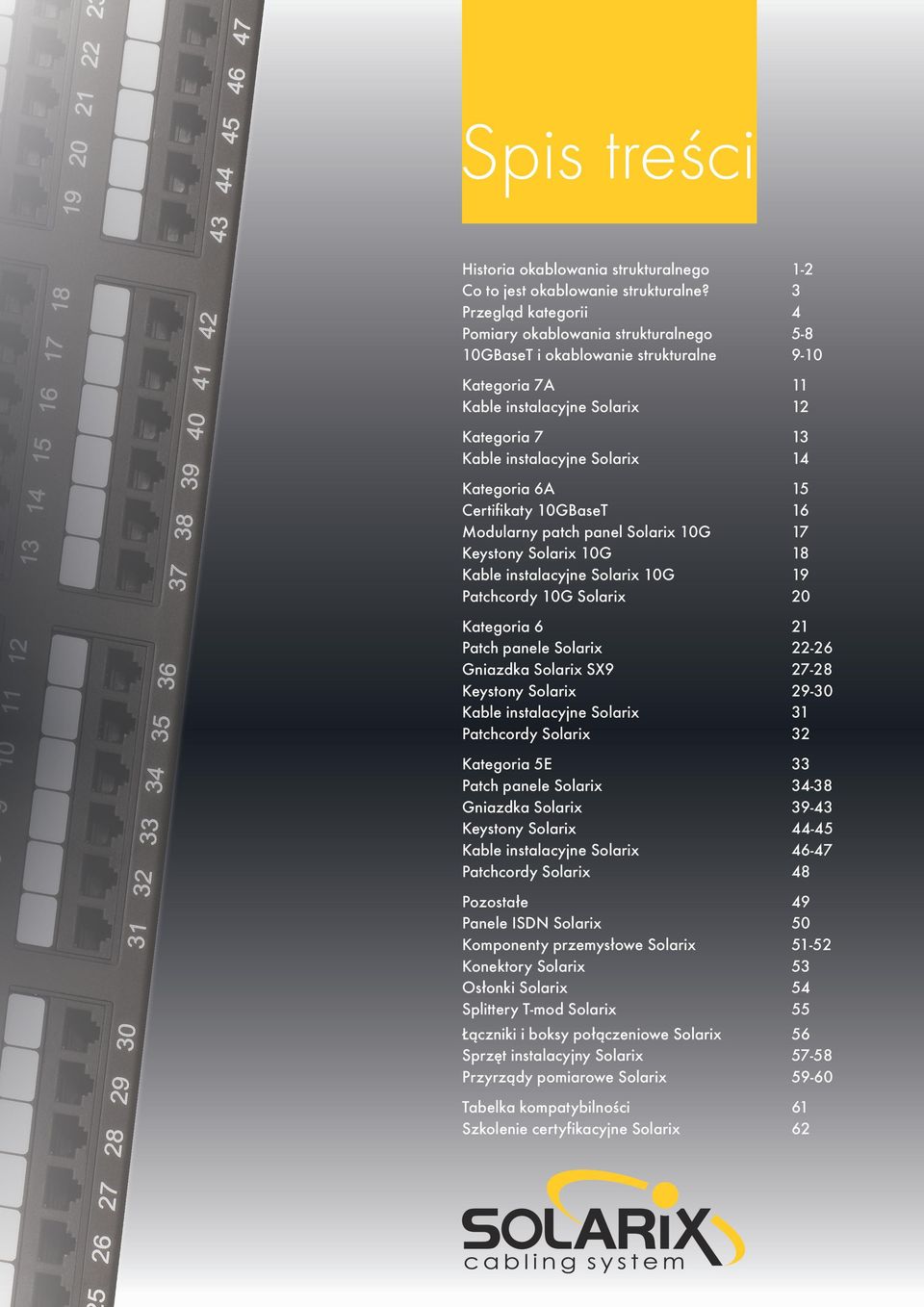

3 Spis treści Historia okablowania strukturalnego Co to jest okablowanie strukturalne? Przegląd kategorii Pomiary okablowania strukturalnego 10GBaseT i okablowanie strukturalne Kategoria 7A Kable instalacyjne Solarix Kategoria 7 Kable instalacyjne Solarix Kategoria 6A Certifikaty 10GBaseT Modularny patch panel Solarix 10G Keystony Solarix 10G Kable instalacyjne Solarix 10G Patchcordy 10G Solarix Kategoria 6 Patch panele Solarix Gniazdka Solarix SX9 Keystony Solarix Kable instalacyjne Solarix Patchcordy Solarix Kategoria 5E Patch panele Solarix Gniazdka Solarix Keystony Solarix Kable instalacyjne Solarix Patchcordy Solarix Pozostałe Panele ISDN Solarix Komponenty przemysłowe Solarix Konektory Solarix Osłonki Solarix Splittery T-mod Solarix Łączniki i boksy połączeniowe Solarix Sprzęt instalacyjny Solarix Przyrządy pomiarowe Solarix Tabelka kompatybilności Szkolenie certyfikacyjne Solarix 61 62

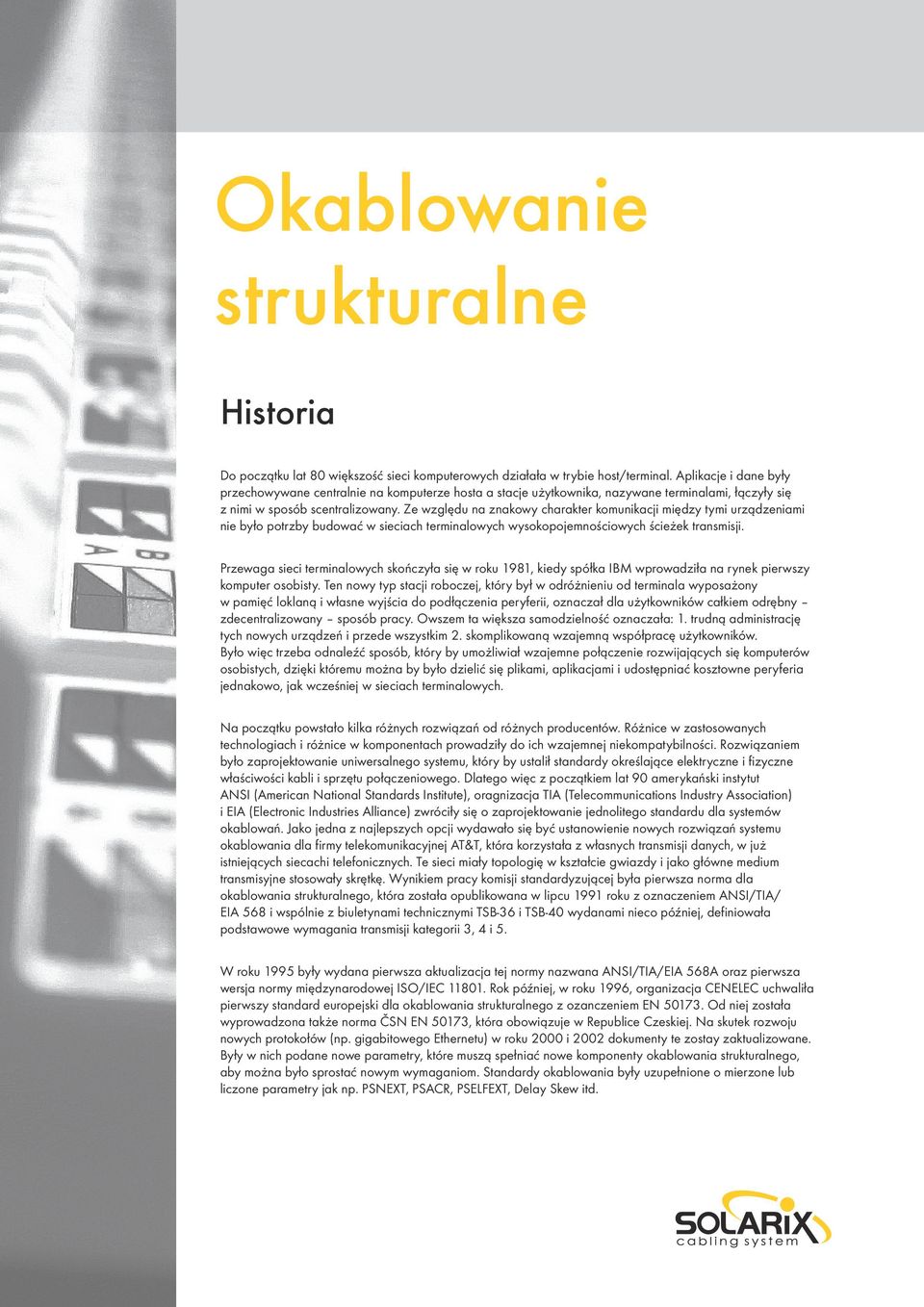

4 Okablowanie strukturalne Historia Do początku lat 80 większość sieci komputerowych działała w trybie host/terminal. Aplikacje i dane były przechowywane centralnie na komputerze hosta a stacje użytkownika, nazywane terminalami, łączyły się z nimi w sposób scentralizowany. Ze względu na znakowy charakter komunikacji między tymi urządzeniami nie było potrzby budować w sieciach terminalowych wysokopojemnościowych ścieżek transmisji. Przewaga sieci terminalowych skończyła się w roku 1981, kiedy spółka IBM wprowadziła na rynek pierwszy komputer osobisty. Ten nowy typ stacji roboczej, który był w odróżnieniu od terminala wyposażony w pamięć loklaną i własne wyjścia do podłączenia peryferii, oznaczał dla użytkowników całkiem odrębny zdecentralizowany sposób pracy. Owszem ta większa samodzielność oznaczała: 1. trudną administrację tych nowych urządzeń i przede wszystkim 2. skomplikowaną wzajemną współpracę użytkowników. Było więc trzeba odnaleźć sposób, który by umożliwiał wzajemne połączenie rozwijających się komputerów osobistych, dzięki któremu można by było dzielić się plikami, aplikacjami i udostępniać kosztowne peryferia jednakowo, jak wcześniej w sieciach terminalowych. Na początku powstało kilka różnych rozwiązań od różnych producentów. Różnice w zastosowanych technologiach i różnice w komponentach prowadziły do ich wzajemnej niekompatybilności. Rozwiązaniem było zaprojektowanie uniwersalnego systemu, który by ustalił standardy określające elektryczne i fizyczne właściwości kabli i sprzętu połączeniowego. Dlatego więc z początkiem lat 90 amerykański instytut ANSI (American National Standards Institute), oragnizacja TIA (Telecommunications Industry Association) i EIA (Electronic Industries Alliance) zwróciły się o zaprojektowanie jednolitego standardu dla systemów okablowań. Jako jedna z najlepszych opcji wydawało się być ustanowienie nowych rozwiązań systemu okablowania dla firmy telekomunikacyjnej AT&T, która korzystała z własnych transmisji danych, w już istniejących siecachi telefonicznych. Te sieci miały topologię w kształcie gwiazdy i jako główne medium transmisyjne stosowały skrętkę. Wynikiem pracy komisji standardyzującej była pierwsza norma dla okablowania strukturalnego, która została opublikowana w lipcu 1991 roku z oznaczeniem ANSI/TIA/ EIA 568 i wspólnie z biuletynami technicznymi TSB-36 i TSB-40 wydanami nieco później, definiowała podstawowe wymagania transmisji kategorii 3, 4 i 5. W roku 1995 były wydana pierwsza aktualizacja tej normy nazwana ANSI/TIA/EIA 568A oraz pierwsza wersja normy międzynarodowej ISO/IEC Rok później, w roku 1996, organizacja CENELEC uchwaliła pierwszy standard europejski dla okablowania strukturalnego z ozanczeniem EN Od niej została wyprowadzona także norma ČSN EN 50173, która obowiązuje w Republice Czeskiej. Na skutek rozwoju nowych protokołów (np. gigabitowego Ethernetu) w roku 2000 i 2002 dokumenty te zostay zaktualizowane. Były w nich podane nowe parametry, które muszą spełniać nowe komponenty okablowania strukturalnego, aby można było sprostać nowym wymaganiom. Standardy okablowania były uzupełnione o mierzone lub liczone parametry jak np. PSNEXT, PSACR, PSELFEXT, Delay Skew itd.

5 Okablowanie strukturalne 2 Historia W latach 2008 i 2009 zostały kolejno wydne i następnie zaktualizowane specyfikacje okablowania dla eksploatacji superszybkiego protokołu 10GBaseT. Te nowe dokumenty mają oznaczenie ANSI/TIA/EIA 568B.2-10 odpowiednio ANSI/TIA/EIA 568BC.2 i ISO/IEC Amendment 2, i definiują nowe kategorie lub klasy przewodów (tj. kategoria 6A, Class E A i Class F A ), które umożliwiają na okablowaniu metalicznym eksploatację z szybkością aż 10 Gbps. Oś czasu rozwój najważniejszych standardów i protokołów dla okablowania strukturalnego Pierwszy standard ISO/IEC Powstanie protokołu 10GBaseT IEEE 802.3an Powstanie protokołu 10BaseT IEEE 802.3i Pierwszy standard CENELEC EN Powstanie kategorii 5E Powstanie kategorii 6 i 7 Uchwalenie Class E A w ISO/IEC standardach Pierwszy standard okablowania ANSI/ TIA/EIA 568 Pierwsza aktualizacja standardu ANSI/TIA/EIA Powstanie protokołu 100BaseT IEEE 802.3u Powstanie protokołu 1000BaseT IEEE 802.3ab Uchwalenie kategorii 6A w ANSI/TIA/EIA standardach GWIEZDNE ROZWIĄZANIE

6 3 Okablowanie strukturalne Co to jest okablowanie strukturalne? Okablowanie strukturalne to uniwersalny system: który wspiera transmisję cyfrowych i analogowych sygnałów, u którego punkty podłączenia są instalowane także tam, gdzie w danej chwili nie są potrzebne, który stosuje kable danych z czterema parami skrąconymi i kable optyczne, u którego zakłada się długi techniczny i faktyczny czas użytkowania, którego poprawna funkcjonalność jest dla firmy tak samo ważna jak funkcjonowanie dalszych elementów infrastruktury firmowej. Kable instalacyjne Patch panele Gniazdka Okablowanie optyczne

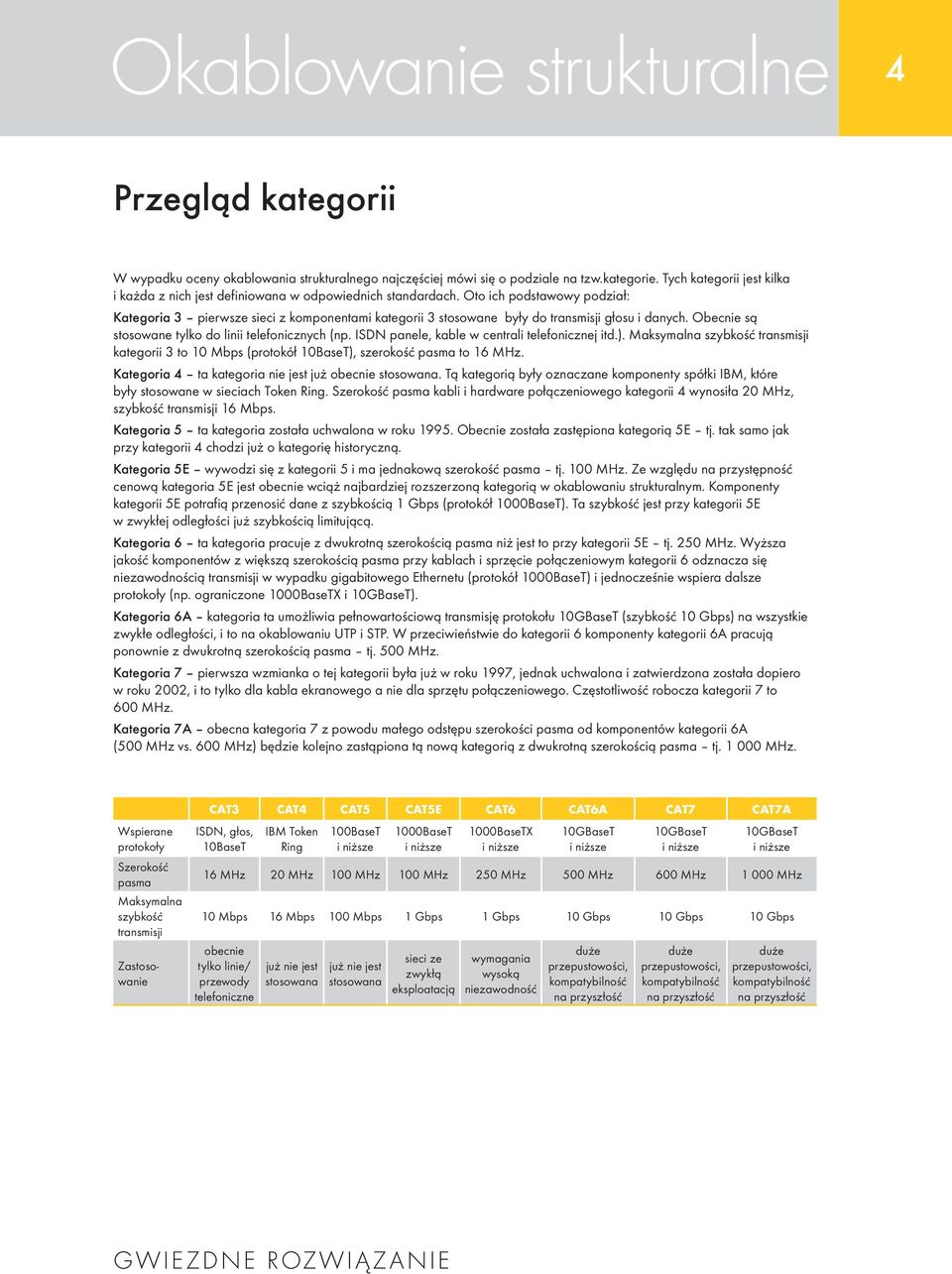

7 Okablowanie strukturalne 4 Przegląd kategorii W wypadku oceny okablowania strukturalnego najczęściej mówi się o podziale na tzw.kategorie. Tych kategorii jest kilka i każda z nich jest definiowana w odpowiednich standardach. Oto ich podstawowy podział: Kategoria 3 pierwsze sieci z komponentami kategorii 3 stosowane były do transmisji głosu i danych. Obecnie są stosowane tylko do linii telefonicznych (np. ISDN panele, kable w centrali telefonicznej itd.). Maksymalna szybkość transmisji kategorii 3 to 10 Mbps (protokół 10BaseT), szerokość pasma to 16 MHz. Kategoria 4 ta kategoria nie jest już obecnie stosowana. Tą kategorią były oznaczane komponenty spółki IBM, które były stosowane w sieciach Token Ring. Szerokość pasma kabli i hardware połączeniowego kategorii 4 wynosiła 20 MHz, szybkość transmisji 16 Mbps. Kategoria 5 ta kategoria została uchwalona w roku Obecnie została zastępiona kategorią 5E tj. tak samo jak przy kategorii 4 chodzi już o kategorię historyczną. Kategoria 5E wywodzi się z kategorii 5 i ma jednakową szerokość pasma tj. 100 MHz. Ze względu na przystępność cenową kategoria 5E jest obecnie wciąż najbardziej rozszerzoną kategorią w okablowaniu strukturalnym. Komponenty kategorii 5E potrafią przenosić dane z szybkością 1 Gbps (protokół 1000BaseT). Ta szybkość jest przy kategorii 5E w zwykłej odległości już szybkością limitującą. Kategoria 6 ta kategoria pracuje z dwukrotną szerokością pasma niż jest to przy kategorii 5E tj. 250 MHz. Wyższa jakość komponentów z większą szerokością pasma przy kablach i sprzęcie połączeniowym kategorii 6 odznacza się niezawodnością transmisji w wypadku gigabitowego Ethernetu (protokół 1000BaseT) i jednocześnie wspiera dalsze protokoły (np. ograniczone 1000BaseTX i 10GBaseT). Kategoria 6A kategoria ta umożliwia pełnowartościową transmisję protokołu 10GBaseT (szybkość 10 Gbps) na wszystkie zwykłe odległości, i to na okablowaniu UTP i STP. W przeciwieństwie do kategorii 6 komponenty kategorii 6A pracują ponownie z dwukrotną szerokością pasma tj. 500 MHz. Kategoria 7 pierwsza wzmianka o tej kategorii była już w roku 1997, jednak uchwalona i zatwierdzona została dopiero w roku 2002, i to tylko dla kabla ekranowego a nie dla sprzętu połączeniowego. Częstotliwość robocza kategorii 7 to 600 MHz. Kategoria 7A obecna kategoria 7 z powodu małego odstępu szerokości pasma od komponentów kategorii 6A (500 MHz vs. 600 MHz) będzie kolejno zastąpiona tą nową kategorią z dwukrotną szerokością pasma tj MHz. CAT3 CAT4 CAT5 CAT5E CAT6 CAT6A CAT7 CAT7A Wspierane protokoły Szerokość pasma Maksymalna szybkość transmisji Zastosowanie ISDN, głos, 10BaseT IBM Token Ring 100BaseT i niższe 1000BaseT i niższe 1000BaseTX i niższe 10GBaseT i niższe 10GBaseT i niższe 10GBaseT i niższe 16 MHz 20 MHz 100 MHz 100 MHz 250 MHz 500 MHz 600 MHz MHz 10 Mbps 16 Mbps 100 Mbps 1 Gbps 1 Gbps 10 Gbps 10 Gbps 10 Gbps obecnie tylko linie/ przewody telefoniczne już nie jest stosowana już nie jest stosowana sieci ze zwykłą eksploatacją wymagania wysoką niezawodność duże przepustowości, kompatybilność na przyszłość duże przepustowości, kompatybilność na przyszłość duże przepustowości, kompatybilność na przyszłość GWIEZDNE ROZWIĄZANIE

8 5 Okablowanie strukturalne Pomiary okablowania strukturalnego Pomiary mają dla właściwej funkcyjności okablowania strukturalnego istotne znaczenie. Dokładne przyrządy pomiarowe potrafią określić, czy przy zainstalowanych komponentach zostały spełnione wszystkie wymagania definiowane w standardach międzynarodowych. Mierzone są następujące parametry: Wire Map (mapa podłączenia) TTen parametr kontroluje poprawność podłączenia poszczególnych par w gniazdku lub patch panela, i to włącznie z podłączeniem ekranowania przy okablowaniu STP. Również kontroluje przepływ sygnału na całej długości kabla tj. potrafi ostrzec o naruszeniu któregoś z przewodów ew. wykryć ich zwarcie. Parametr Wire Map jest bardzo ważny, ale sam z siebie nie potrafi zapewnić bezbłędnej funkcyjności zainstalowanej sieci komputerowej. Do pomiaru poprawności mapy podłączenia wystarczy także bardzo proste urządzenie pomiarowe. Co robić w wypadku, że parametr Wire Map pokazuje błąd? Najpierw koniecznie trzeba sprawdzić poprawność podłączenia poszczgólnych przewodów w listwie zaciskowej patch panela, gniazdka lub keystona. Jeżeli podłączenie jest poprawne tj. odpowiada standardyzowanym schematom T568A lub T568B a Wire Map mimo to wykazuje błąd, przyczyn może być kilka: błędnie nacięty przewód w listwie zaciskowej, przerwanie wewnątrz kabla, zwarcie itp. Bardziej zaawansowane urządzenia pomiarowe potrafią przy ocenianiu pomiaru z stosunkowo wielką dokładnością określić miejsce błędu, i tym samym ułatwic jej usunięcie. Para 2 Para 3 Specyfikacja podłączenia według T568A i T568B: T568A T568B 1. biało-zielony 2. zielony 3. biało-pomarańczowy 4. niebieski 5. biało-niebieski 6. pomarańczowy 7. biało-brązowy 8. brązowy 1. biało-pomarańczowy 2. pomarańczowy 3. biało-zielony 4. niebieski 5. biało-niebieski 6. zielony 7. biało-niebieski 8. brązowy Para 3 Para 1 Para 4 Para 2 Para 1 Para 4 NEXT (przesłuch sygnału na bliskim końcu) NEXT (Near End Cross Talk) to wartość, która wyraża ile zakłócającego sygnału dostaje się z jednej pary do innej, sąsiedniej pary. Mierzenie przesłuchu na bliskim końcu przebiega na tym samym końcu kabla co umieszczenie źródła sygnału. Przy tym parametrze mierzone są wszystkie kombinacje w wiązce/parze w ramach jednego kabla tj , 12 45, 12 78, 36 45, 36 78, i to na obu końcach. Co robić w wypadku, że parametr NEXT wykazuje błąd? Najpierw koniecznie trzeba stwierdzić, na którym końcu kabla pojawia się błąd (tę funkcję umożliwiają prawie że wszystkie bardziej zaawansowane urządzenia pomiarowe). Na błędne części okablowania koniecznie trzeba skontrolować maksymalne dozwolone rozplątanie przewodów tj. 13 mm. Zawsze najlepiej jest mieć jak najmniejsze rozplątanie typowe przy kategorii 6 ewent. wyższych kategoriach, gdzie 13 mm nie musi oznaczać pewność, że parametr NEXT będzie w porządku. Również jest ważne, aby podczas instalacji było zachowane pierwontne zakręcenie każdej pary (UWAGA każda para ma inne zakręcenie) i aby w parze między przewodami w parze nie było rdzenia powietrznego. Częstym źródłem problemów w przesłuchu mogą być także różne łączniki, które są stosowane do przedłużenia segmentu. Jeżeli więc kabel nie jest dostatecznie długi, lepiej jest zastąpić go kablem z odpowiednią długością. P1 P2

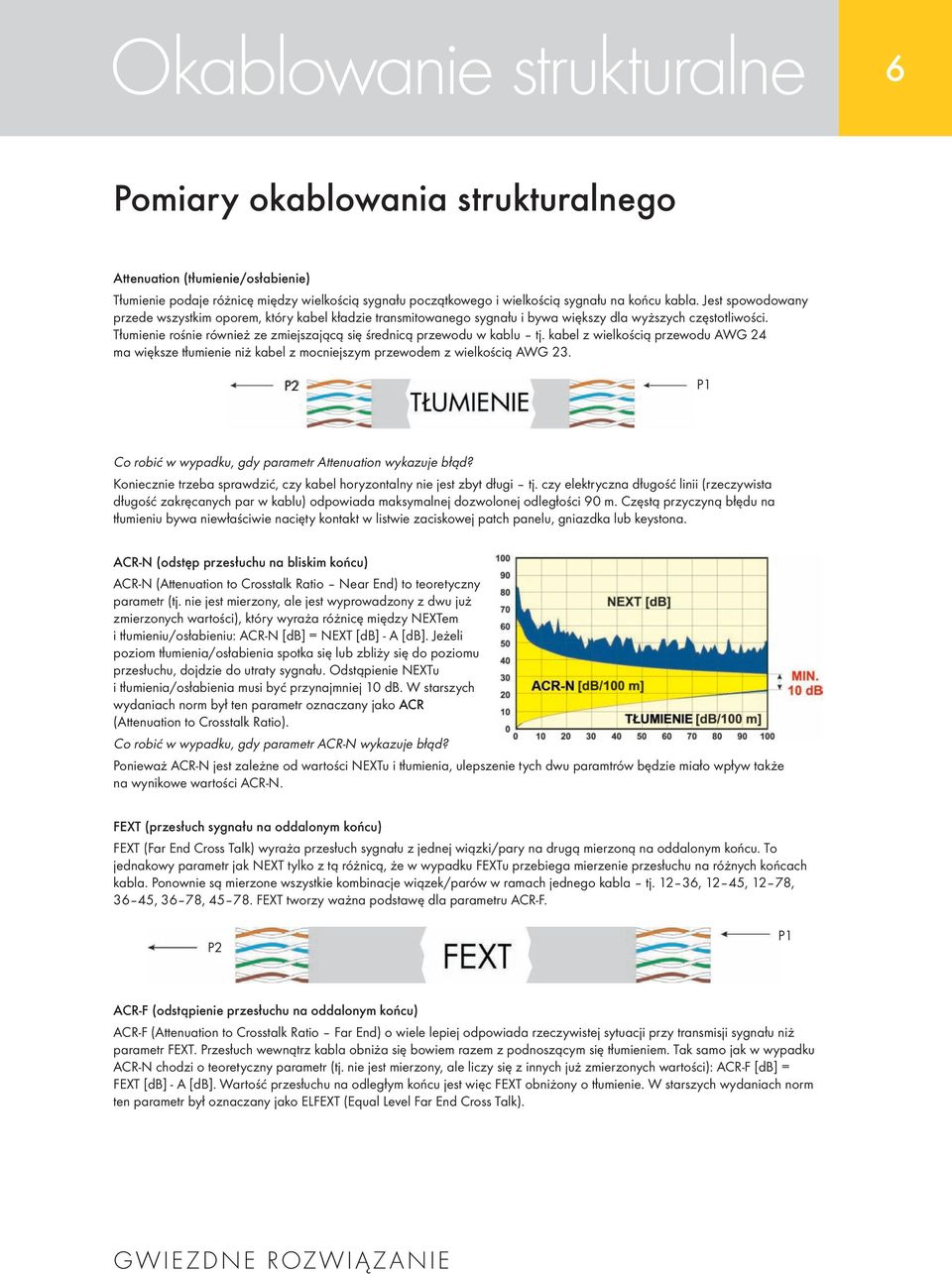

9 Okablowanie strukturalne 6 Pomiary okablowania strukturalnego Attenuation (tłumienie/osłabienie) Tłumienie podaje różnicę między wielkością sygnału początkowego i wielkością sygnału na końcu kabla. Jest spowodowany przede wszystkim oporem, który kabel kładzie transmitowanego sygnału i bywa większy dla wyższych częstotliwości. Tłumienie rośnie również ze zmiejszającą się średnicą przewodu w kablu tj. kabel z wielkością przewodu AWG 24 ma większe tłumienie niż kabel z mocniejszym przewodem z wielkością AWG 23. P2 P1 Co robić w wypadku, gdy parametr Attenuation wykazuje błąd? Koniecznie trzeba sprawdzić, czy kabel horyzontalny nie jest zbyt długi tj. czy elektryczna długość linii (rzeczywista długość zakręcanych par w kablu) odpowiada maksymalnej dozwolonej odległości 90 m. Częstą przyczyną błędu na tłumieniu bywa niewłaściwie nacięty kontakt w listwie zaciskowej patch panelu, gniazdka lub keystona. ACR-N (odstęp przesłuchu na bliskim końcu) ACR-N (Attenuation to Crosstalk Ratio Near End) to teoretyczny parametr (tj. nie jest mierzony, ale jest wyprowadzony z dwu już zmierzonych wartości), który wyraża różnicę między NEXTem i tłumieniu/osłabieniu: ACR-N [db] = NEXT [db] - A [db]. Jeżeli poziom tłumienia/osłabienia spotka się lub zbliży się do poziomu przesłuchu, dojdzie do utraty sygnału. Odstąpienie NEXTu i tłumienia/osłabienia musi być przynajmniej 10 db. W starszych wydaniach norm był ten parametr oznaczany jako ACR (Attenuation to Crosstalk Ratio). Co robić w wypadku, gdy parametr ACR-N wykazuje błąd? Ponieważ ACR-N jest zależne od wartości NEXTu i tłumienia, ulepszenie tych dwu paramtrów będzie miało wpływ także na wynikowe wartości ACR-N. FEXT (przesłuch sygnału na oddalonym końcu) FEXT (Far End Cross Talk) wyraża przesłuch sygnału z jednej wiązki/pary na drugą mierzoną na oddalonym końcu. To jednakowy parametr jak NEXT tylko z tą różnicą, że w wypadku FEXTu przebiega mierzenie przesłuchu na różnych końcach kabla. Ponownie są mierzone wszystkie kombinacje wiązek/parów w ramach jednego kabla tj , 12 45, 12 78, 36 45, 36 78, FEXT tworzy ważna podstawę dla parametru ACR-F. P2 P1 ACR-F (odstąpienie przesłuchu na oddalonym końcu) ACR-F (Attenuation to Crosstalk Ratio Far End) o wiele lepiej odpowiada rzeczywistej sytuacji przy transmisji sygnału niż parametr FEXT. Przesłuch wewnątrz kabla obniża się bowiem razem z podnoszącym się tłumieniem. Tak samo jak w wypadku ACR-N chodzi o teoretyczny parametr (tj. nie jest mierzony, ale liczy się z innych już zmierzonych wartości): ACR-F [db] = FEXT [db] - A [db]. Wartość przesłuchu na odległym końcu jest więc FEXT obniżony o tłumienie. W starszych wydaniach norm ten parametr był oznaczany jako ELFEXT (Equal Level Far End Cross Talk). GWIEZDNE ROZWIĄZANIE

10 7 Okablowanie strukturalne Pomiary okablowania strukturalnego PSNEXT (suma przesłuchu na bliskim końcu) PSNEXT (Power Sum NEXT) to teoretyczna wartość liczona z już pomierzonego NEXTu. Parametr PSNEXT jest ważny przede wszystkim dla protokołów, które stosują do przenoszenia sygnału wszystkie cztery pary (np.1000baset). Suma skumulowana przesłuchu na bliskim końcu wyraża ile zakłócanego sygnału dostaje się w ramach jednego kabla z trzech wiązek/par do pozostałej czwartej pary. Źródło sygnału i pomiary przesłuchu przebiegają na jednakowym końcu kabla. Co robić w wypadku, że parametr PSNEXT wykazuje błąd? Tak samo jak w wypadku innych parametrów także na PSNEXT ma wpływ pomierzona wartość przesłuchu sygnału na bliskim końcu. Poprawa NEXTu pozytywnie wpływa na wartość parametru PSNEXT. P1 P2 P3 P4 PSACR-F (suma odstępu przesłuchu na oddalonym końcu) PSACR-F (Power Sum ACR-F) jest wyliczana z wartości ACR-F. Tak samo jak PSNEXT ten parametr jest ważny dla protokołów, które dla transmijsi sygnału stosują wszystkie cztery pary. PSACR-F wyraża ile sygnału zakłócającego w jednakowym kablu dostaje się z trzech par do pozostałej pary. Źródło sygnału i pomiaru przesłuchu przebiega na odwrotnych końcach kabla. W starszych wydaniach norm parametr PSACR-F jest oznaczany jako PSELFEXT (Power Sum Equal Level Far End Cross Talk). Propagation Delay (opóźnienie sygnału) Ta wartość wyraża opóźnienie sygnału z jednego końca kabla na drugi. Typowe opóźnienie sygnału przy kablu kategorii 5E porusza się około 5 ns na 1 m; dozwolony limit wynosi 5,7 ns na 1m tj. 570 ns na 100m. Propagation Delay służy także jako podstawa do stwierdzenia wartości Delay Skew. Delay Skew (różnica opóźnienia) Delay Skew okreśka różnicę opóźnienia sygnału na najszybszej i najwolniejszej parze. Na parametr Delay Skew wpływa: (1.) różna długość par; (2.) odmienność w materiale (opór, impedancja itd.); (3.) wpływ otaczającego zakłócania. Jeżeli różnica jest zbyt wielka, może dojść do błędnej interpretacji danych w elemencie aktywnym. Tak samo jak przy parametrach PSNEXT i PSACRF została namierzona wartość krytyczna Delay Skew dla protokołów, które dla transmijsi sygnału używają wszystkie cztery pary.

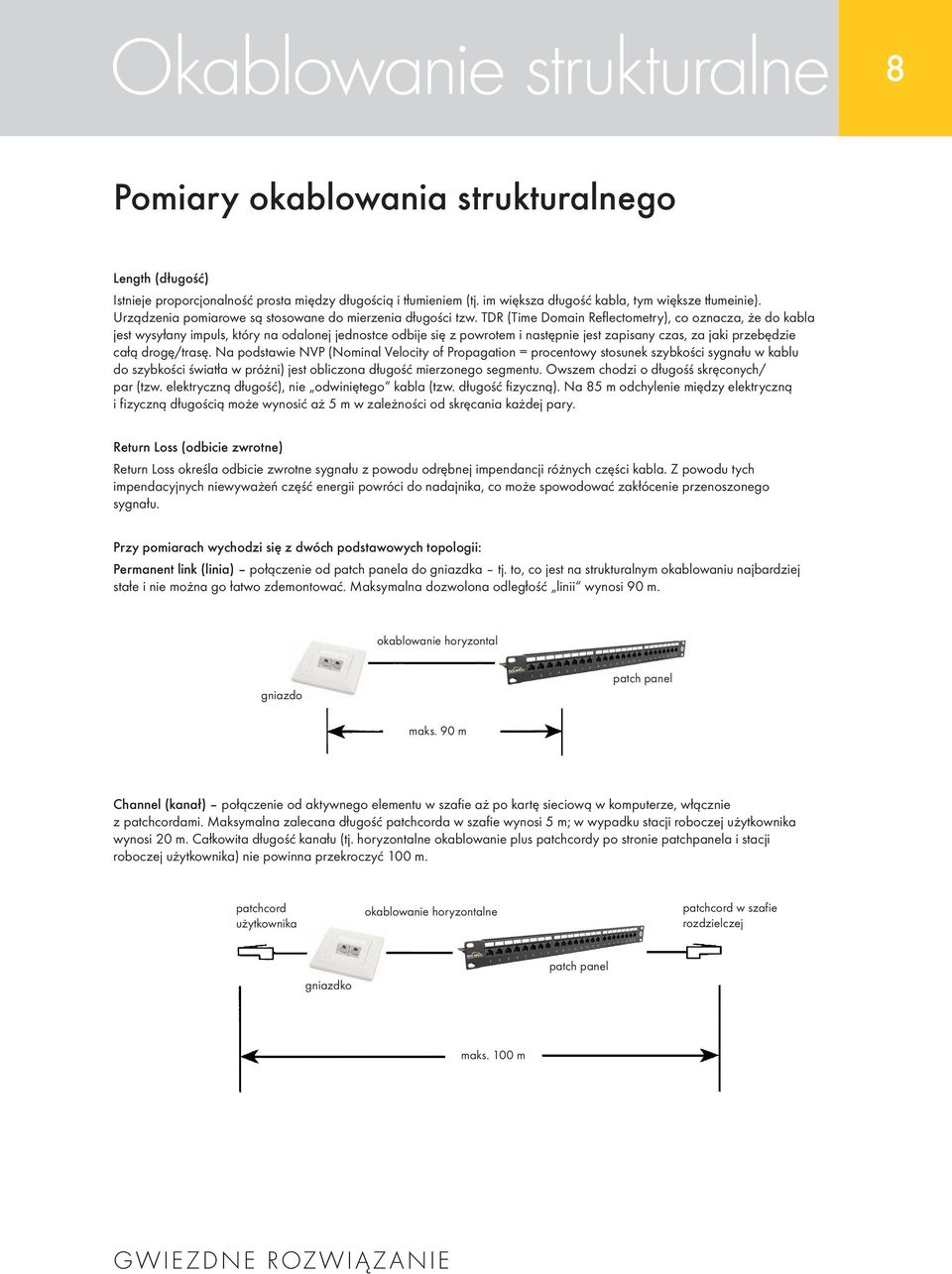

11 Okablowanie strukturalne 8 Pomiary okablowania strukturalnego Length (długość) Istnieje proporcjonalność prosta między długością i tłumieniem (tj. im większa długość kabla, tym większe tłumeinie). Urządzenia pomiarowe są stosowane do mierzenia długości tzw. TDR (Time Domain Reflectometry), co oznacza, że do kabla jest wysyłany impuls, który na odalonej jednostce odbije się z powrotem i następnie jest zapisany czas, za jaki przebędzie całą drogę/trasę. Na podstawie NVP (Nominal Velocity of Propagation = procentowy stosunek szybkości sygnału w kablu do szybkości światła w próżni) jest obliczona długość mierzonego segmentu. Owszem chodzi o długośś skręconych/ par (tzw. elektryczną długość), nie odwiniętego kabla (tzw. długość fizyczną). Na 85 m odchylenie między elektryczną i fizyczną długością może wynosić aż 5 m w zależności od skręcania każdej pary. Return Loss (odbicie zwrotne) Return Loss określa odbicie zwrotne sygnału z powodu odrębnej impendancji różnych części kabla. Z powodu tych impendacyjnych niewyważeń część energii powróci do nadajnika, co może spowodować zakłócenie przenoszonego sygnału. Przy pomiarach wychodzi się z dwóch podstawowych topologii: Permanent link (linia) połączenie od patch panela do gniazdka tj. to, co jest na strukturalnym okablowaniu najbardziej stałe i nie można go łatwo zdemontować. Maksymalna dozwolona odległość linii wynosi 90 m. okablowanie horyzontalne gniazdo patch panel maks. 90 m Channel (kanał) połączenie od aktywnego elementu w szafie aż po kartę sieciową w komputerze, włącznie z patchcordami. Maksymalna zalecana długość patchcorda w szafie wynosi 5 m; w wypadku stacji roboczej użytkownika wynosi 20 m. Całkowita długość kanału (tj. horyzontalne okablowanie plus patchcordy po stronie patchpanela i stacji roboczej użytkownika) nie powinna przekroczyć 100 m. patchcord użytkownika okablowanie horyzontalne patchcord w szafie rozdzielczej gniazdko patch panel maks. 100 m GWIEZDNE ROZWIĄZANIE

12 9 Okablowanie strukturalne 10GBaseT i okablowanie strukturalne Jeszcze nie tak dawno w związku z okablowaniem strukturalnym (albo raczej z jej częścią metaliczną) mówiło się o gigabitowym Ethernecie jako o granicy, która będzie bardzo trudna do pokonania. Owszem dziś 1 Gbps nie jest maksymalną szybkością przenoszenia, którą można na miedzianych parach skręcanych uzyskać. Dowodem tego faktu jest protokół Ethernetowy 10GBaseT, który był uchwalony w czerwcu 2006 roku a jego propozycją zajmowała się grupa robocza IEEE 802.3an. Z wdrażaniem tego superszybkiego protokołu z szybkością transmisji/przenoszenia 10 Gbps w czasie ich powstania liczyło się przede wszystkim dla rozprowadzeń szkieletowych, w SAN (Storage Area Networks) oraz w centrum danych. Obecnie coraz częciej wykorzystane są komponenty okablowania strukturalnego wspierające 10GBaseT także dla rozprowadzeń horyzontalnych tj. prosto do użytkownika. 1. Protokół 10GBaseT na już istniejących okablowaniach Możliwością stosowania protokołu 10GBaseT na obecnych systemach okablowania kategorii 5E i 6 zajmują się dokumenty z oznaczeniem ANSI/TIA/EIA TSB 155 i ISO/IEC Z wyników badań wynikło, że okablowanie kategorii 5E nie wspiera protokół 10GBaseT i że przy niekranowanej kategorii 6 można stosować szybkość 10 Gbps tylko do maksymalnej odległożci 55m. W kategorii ekranowanej 6 można osiągać większe odległości niż w wersji nieakranowej, mimo to dla bezproblemowej eksploatacji protokołu 10GBaseT stosowne jest we wszystkich nowych instalacjach zastosować elementy kategorii 6A, kategorii 7 lub 7A. Właśnie kategoria 6A albo raczej klasa przewodu Class E A powstała z powodu pełnego wsparcia protokołu 10GBaseT, i to jak na ekranowym, tak również nieekranowym okablowaniu. Czynnikiem, który gra ważną rolę w ograniczeniu długości segmentu przy obecnej kategorii 6, to Alien Crosstalk (tzw. obcy przesłuch). Chodzi o przesłuchanie między wiązkami/parami w różnych kablach w jednej wiązce kablowej. 2. Wymagania dotyczące nowych systemów okablowania dla 10GBaseT Dla pełnowartościowej eksploatacji protokołu 10GBaseT była definiowana nowa kategoria 6 albo raczej nowa klasa przewodu Class E, która ma specyfikowaną szerokość pasma aż do 500 MHz. Oznaczenie tej nowej grupy produktów to Augmented Category 6 (tj. kategoria 6A w ANSI/TIA/EIA 568B.2-10 albo raczej ANSI/TIA/EIA 568C.2) lub klasa przewodu Class E A (w ISO/IEC Amendment 2). Jak już było powiedziane, celem tej nowej specyfikacji jest pełne wsparcie protokołu 10GBaseT a więc szybkości 10 Gbps na wszystkich długościach i wszystkich typach okablowań (tj. UTP i STP), i to jak na tzw. linii (Permanent Link), tak również kanale (Channel). Redefiniowana została również w standardach ISO/IEC kategoria 7 ewent. klasa przewodu Class F, i to z szerokości pasma 600 MHz na MHz, z oznaczeniem Class F A albo raczej kategoria 7A. W związku z obcym przesłuchem do standardów były dodane dalsze parametry, które mają zapewnić funkcjonalność zainstalowanego okablowania właśnie z punktu widzenia parametrów określających Alien Crosstalk. To przede wszystkim PSANEXT (Power Sum Alien Near End Crosstalk) i PSAACR-F (Power Sum Alien Attenuation to Crosstalk Ratio from the Far End). Oba te parametry odpowiadają swym pierwotnym wariantom, które powstały już wcześniej (tj. PSNEXT i PSACR-F), tylko z tą różnicą, że nie uwzględniają przesłuchu między poszczególnymi parami w jednym kablu, ale przesłuch między parami w różnych kablach w jednej wiązce kablowej.

13 Okablowanie strukturalne 10 10GBaseT i okablowanie strukturalne Tabelka parametrów ekranowanego kabla Solarix kategoria 6A (przy temperaturze 20 C). Kabel wspiera 10GBaseT. f Tłumienie NEXT PSNEXT ACR-N PSACR-N ACR-F PSACR-F Return Loss (MHz) (db/100m) (db) (db) (db/100m) (db/100m) (db/100m) (db/100m) (db) 1 1, , , , , ,2 9, ,5 13, , , ,5 21, , , , , , , Tabelka parametrów Solarix kategoria 7 (przy temperaturze 20 C). Kabel wspiera 10GBaseT. f Tłumienie NEXT PSNEXT ACR-N PSACR-N ACR-F PSACR-F Return Loss (MHz) (db/100m) (db) (db) (db/100m) (db/100m) (db/100m) (db/100m) (db) 1 1, , , , , ,2 9, ,5 13, , , ,5 21, , , , , , , , , GWIEZDNE ROZWIĄZANIE

14 Kategoria 7A Kategoria 7A albo raczej klasa przewodu Class F A jest przeznaczona dla bardziej zaawansowanych aplikacji, które można obecnie eksploatować na metalicznym okablowaniu strukturalnym. Szerokość pasma MHz gwarantuje przy produktach kategorii 7A ich bezprolemową kompatybilność z najnowszymi protokołami i zapewnia wyraźną rezerwę wydajnościową na przyszłość. Okablowanie kategorii 7A albo raczej klasy Class F A jest definiowana w najnowszym wydaniu standardu międzynarodowego z oznaczeniem ISO/IEC Amendment 2. Seria produtkowa Solarix kategoria 7A oferuje kilka typów kabeli w wykonaniu SSTP z szerokością pasma MHz lub nawet aż MHz. Wszystkie te kable przewyższają wymagania z standardów międzynarodowych dla kategorii 7A albo raczej klasy przewodu Class F A i odznaczają się świetną wydajnością i wpaniałymi właściwościami transmisji Właściwości serii produktowej Solarix kategoria 7A przewyższa wymagania z międzynarodowego standardu ISO/IEC Amendment 2 oferuje kable instalacyjne z szerokością pasma MHz i MHz oferuje wspaniałą wydajność i właściwości transmisyjne umożliwia wysoką niezawodność transmisji danych dzięki podwójnemu ekranowaniu wysokiej jakości gwarantuje wyraźną rezerwę na przyszłość wspiera najnowsze protokoły, włącznie z 10GBaseT O kategorii 7A specyfikowana w ISO/IEC Amendment 2 częstotliwość robocza wynosi MHz definiowana tylko dla okablowania ekranowego, obecnie tylko dla kabla instalacyjnego wspiera wszystkie protokoły, które są przeznaczone dla kablów metalicznych

15 Kategoria 7A 12 Kable instalacyjne Solarix Kable instalacyjne z serii Solarix kategoria 7A to cztero-wiązkowe kable wysokiej jakości z podwójnym ekranowaniem (tj. z folią aluminiową wokół każdej pary i oplotem wokół każdej pary i oplotem wokół wszystkich par), które przewyższają wymagania specyfikowane w standardzie międzynarodowym z oznaczeniem ISO/IEC Amendment 2 dla kategorii 7A albo raczej klasy przewodu Class F A. Tj. te kable są testoswane aż do szerokości pasma MHz i MHz. Przewody tych kabli Solarix są wyprodukowane z bardzo wysokiej jakości drutu miedzianego z wielkością AWG 23 (1 200 MHz) i AWG 22 (1 500 MHz) z izolacją polietylenową. Standardowy typ osłon to LSOH, na zamówienie można dostarczyć te kable także w wykonaniu LSOHFR. Kable instalacyjne Solarix kategoria 7A są odpowiednie do eksploatacji nawet tych najbardziej wymagających protokołów, które są przeznaczone do przewodów mechanicznych (np. 10GBaseT), i przede wszystkim zapewniają wyraźną rezerwę na przyszłość. SXKD-7A-1200-SSTP-LSOH SXKD-7A-1500-SSTP-LSOH SXKD-7A-1200-SSTP-LSOH-FR SXKD-7A-1500-SSTP-LSOH-FR Kabel intalacyjny Solarix CAT7A SSTP LSOH MHz Kabel instalacyjny Solarix CAT7A SSTP LSOH MHz Kabel instalacyjny Solarix CAT7A SSTP LSOHFR MHz Kabel instalacyjny Solarix CAT7A SSTP LSOHFR MHz Wspierane protokoły: 10GBaseT i niższe Standardy LSOH osłony: IEC , IEC , IEC Standardy LSOHFR osłony: IEC , IEC , IEC Przewód kabel: drut miedzianny 0,58 mm (1 200 MHz) a 0,62 mm (1 500 MHz) Izolacja: polietylen 1,4 mm Osłona: LSOH lub LSOHFR Średnica kabla: 7,5 mm (1 200 MHz) i 8,3 mm (1 500 MHz) Masa: 62 kg/km (1 200 MHz) i 66 kg/km (1 500 MHz) NVP: 79 % Propagation delay: 427 ns/100 m Delay skew: 12 ns/100 m Temperatura eksploatacyjna: C Temperatura przy instalacji: 0 50 C SXKD-7A-1200-SSTP-LSOH Tabelka parametrów kabla Solarix kategorii 7A z szerokością pasma MHz (przy temperaturze 20 C). Kabel wspiera 10GBaseT. f Attenuation NEXT PSNEXT ACR-N PSACR-N ACR-F PSACR-F Return Loss (MHz) (db/100m) (db) (db) (db/100m) (db/100m) (db/100m) (db/100m) (db) 1 1, , , , , ,2 9, ,5 13, , , , , , , , , , , GWIEZDNE ROZWIĄZANIE

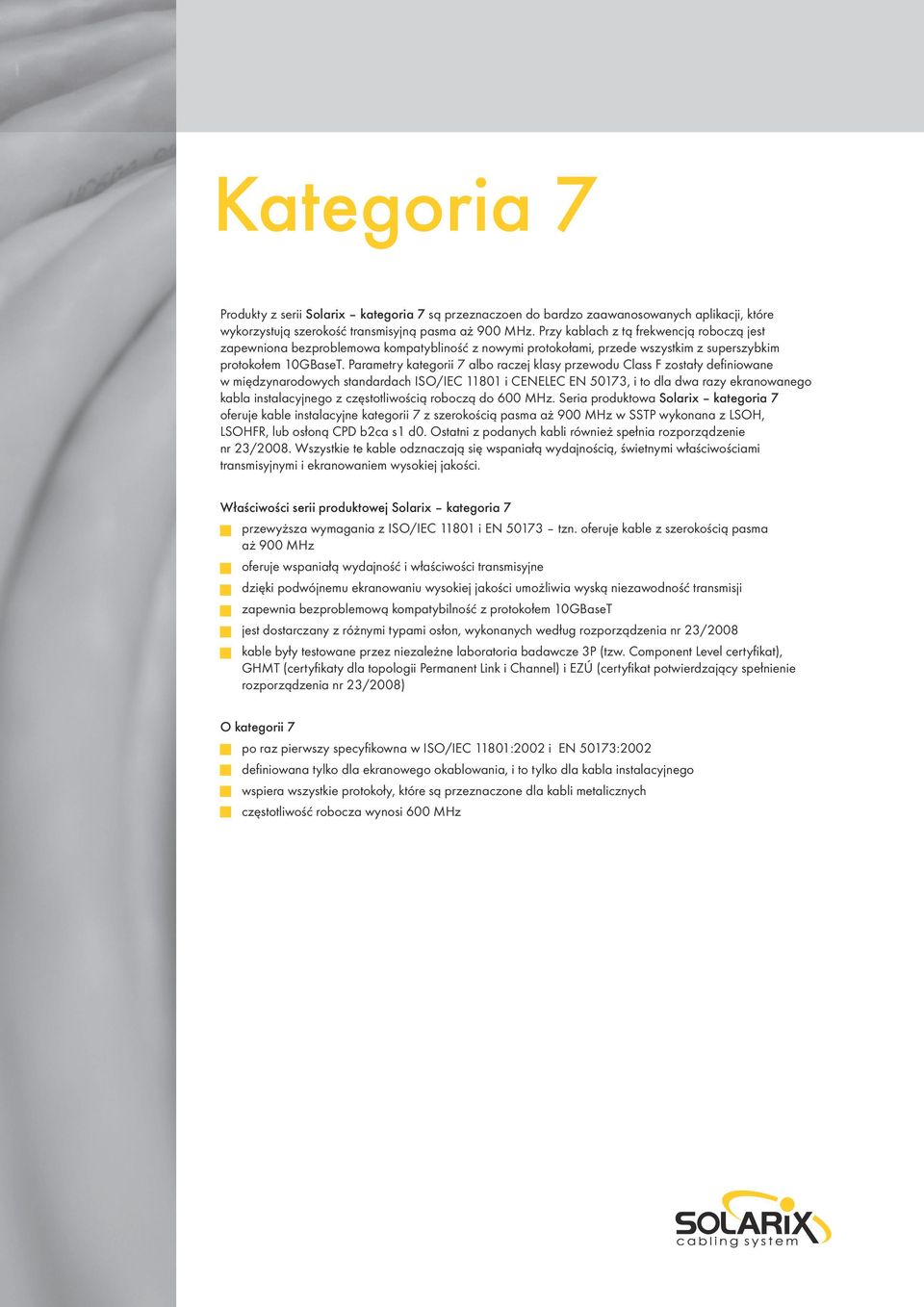

16 Kategoria 7 Produkty z serii Solarix kategoria 7 są przeznaczoen do bardzo zaawanosowanych aplikacji, które wykorzystują szerokość transmisyjną pasma aż 900 MHz. Przy kablach z tą frekwencją roboczą jest zapewniona bezproblemowa kompatybliność z nowymi protokołami, przede wszystkim z superszybkim protokołem 10GBaseT. Parametry kategorii 7 albo raczej klasy przewodu Class F zostały definiowane w międzynarodowych standardach ISO/IEC i CENELEC EN 50173, i to dla dwa razy ekranowanego kabla instalacyjnego z częstotliwością roboczą do 600 MHz. Seria produktowa Solarix kategoria 7 oferuje kable instalacyjne kategorii 7 z szerokością pasma aż 900 MHz w SSTP wykonana z LSOH, LSOHFR, lub osłoną CPD b2ca s1 d0. Ostatni z podanych kabli również spełnia rozporządzenie nr 23/2008. Wszystkie te kable odznaczają się wspaniałą wydajnością, świetnymi właściwościami transmisyjnymi i ekranowaniem wysokiej jakości. Właściwości serii produktowej Solarix kategoria 7 przewyższa wymagania z ISO/IEC i EN tzn. oferuje kable z szerokością pasma aż 900 MHz oferuje wspaniałą wydajność i właściwości transmisyjne dzięki podwójnemu ekranowaniu wysokiej jakości umożliwia wyską niezawodność transmisji zapewnia bezproblemową kompatybilność z protokołem 10GBaseT jest dostarczany z różnymi typami osłon, wykonanych według rozporządzenia nr 23/2008 kable były testowane przez niezależne laboratoria badawcze 3P (tzw. Component Level certyfikat), GHMT (certyfikaty dla topologii Permanent Link i Channel) i EZÚ (certyfikat potwierdzający spełnienie rozporządzenia nr 23/2008) O kategorii 7 po raz pierwszy specyfikowna w ISO/IEC 11801:2002 i EN 50173:2002 definiowana tylko dla ekranowego okablowania, i to tylko dla kabla instalacyjnego wspiera wszystkie protokoły, które są przeznaczone dla kabli metalicznych częstotliwość robocza wynosi 600 MHz

17 Kategoria 7 14 Kable instalacyjne Solarix Kable Solarix kategoria 7 to cztero-parowe kable instalacyjne z podwójnym ekranowaniem (tj. z folią aluminiową wokół każdej pary i oplotem wokół wszystkich par), które są przeznaczone do bardzo zaawansowanych aplikacji. Te kable przewyższają wymagania specyfikowane w standardach międzynarodowych ISO/IEC i EN dla kategorii 7 albor raczej klasy przewodu Class F. Tj. kable Solarix kategorii 7 są testowane nie tylko do szerokości pasma 600 MHz tak, jak wymaga norma, ale nawet aż do 900 MHz. Przewody zostały wyprodukowane z bardzo wysokiej jakości drutu miedziannego z wielkością AWG 23 z izolacją polietylenową. Typ osłony to LSOH, LSOHFR lub CPD b2ca s1 d0. Ostatni z podanych kabli spełnia rozporządzenie nr 23/2008. Kable intalacyjne Solarix kategorii 7 są odpowiednie dla eksploatacji i nowo powstałego superszybkiego protokołu 10GBaseT. SXKD-7-SSTP-LSOH SXKD-7-SSTP-LSOH-FR SXKD-7-SSTP-LSOH-CPD Kabel instalacyjny Solarix CAT7 SSTP LSOH 900 MHz Kabel instalacyjny Solarix CAT7 SSTP LSOHFR 900 MHz Kabel instalacyjny Solarix CAT7 SSTP LSOH CPD b2ca s1 d0 900 MHz Wspierane protokoły: 10GBaseT i niższe Standardy LSOH osłony: IEC , IEC , IEC Standardy LSOHFR osłony: IEC , IEC , IEC Standardy CPD osłony: CPD b2 s1 d0 według rozporządzenia nr 23/2008, pren Przewód: miedzianny drut 0,565 mm AWG 23 Izolacja: polietylen 1,4 mm Osłona: LSOH lub LSOHFR lub CPD b2ca s1 d0 Średnica kabla: 7,3 mm Masa: 54,5 kg/km NVP: 79 % Propagation delay: 439 ns/100 m Delay skew: 15 ns/100 m Temperatura eksploatacyjna: C Temperatura podczas instalacji: 0 50 C SXKD-7--SSTP-LSOH Tabelka parametrów kabla Solarix kategoria 7 (przy temperaturze 20 C). Kabel wspiera 10GBaseT. f Attenuation NEXT PSNEXT ACR-N PSACR-N ACR-F PSACR-F Return Loss (MHz) (db/100m) (db) (db) (db/100m) (db/100m) (db/100m) (db/100m) (db) 1 1, , , , , ,2 9, ,5 13, , , ,5 21, , , , , , , , , GWIEZDNE ROZWIĄZANIE

18 Kategoria 6A Do tej serii produktowej okablowania strukturalnego Solarix należą kable i komponenty nowo powstałej kategorii 6A albo raczej klasy przewodów Class E A, które bez problemów spełniają wymagania eksploatacji superszybkiego protokołu 10GBaseT. Chodzi o niezawodne produkty ze wspaniałymi właściwościami transmisyjnymi i łatwą instalacją. Wysokiej jakości ekranowanie wszystkich elementów Solarix kategoria 6A zabezpiecza maksymalną odporność transmitowanego/przenoszonego sygnału przeciwko wpływowi Alien Crosstalku (tzw. obcego przesłuchu). Kompatybilność produktów Solarix kategoria 6A i protokołu 10GBaseT była oceniona przez niezależne laboratorium badawcze GHMT. Komponenty Solarix uzyskały certyfikaty dla topologii Permanent Link, tak również dla topologii Channel. Właśnie zdolność sprostania w tych obu testach uzasadnia świetne parametry i bezproblemowość produktów okablowania strukturalnego Solarix. Na wszystkie komponenty i kable Solarix kategoria 6A jest udzielana standardowa gwarancja 5 lat a w wypadku rejestrowanej instalacji nawet 20 lat. Właściwości serii produktowej Solarix kategoria 6A spełnia wymagania na parametry wydajnościowe według końcowych wersji standardów kategorii 6A albo raczej Class E A z oznaczeniem ANSI/TIA/EIA 568B.2-10, ANSI/TIA/EIA 568C.2 i ISO/ IEC Amendment 2 spełnia wymagania na Coupling Attenuation (tzw. tłumienie sprzęgające) a więc także Alien CrossTalk (tj. SANEXT i PSAACRF), z tego powodu nie jest konieczne ich testowanie przy instalacji produktów Solarix kategoria 6A oferuje wysoką niezawodność i ekranowanie wysokiej jakości umożliwia prostą instalację gwarantuje bezproblemową kompatybilność z protokołem 10GBaseT komponenty Solarix kategoria 6A uzyskały certyfikaty od niezależnego laboratorium GHMT, i to dla topologii Permanent Link i Channel kabel Solarix kategoria 6A w dodatku uzyskał certyfikat Component Level od laboratorium badawczego 3P O kategorii 6A specifikacja kategorii 6A była po raz pierwszy uchwalona/zatwierdzoan w kwietniu 2008 w ANSI/ TIA/EIA 568B.2-10 specyfikacji klasy przewodów Class EA była uchwalona/zatwierdzona w listopadzie 2009 roku w ISO/IEC Amendment 2 oba wyżej podane standardy zawierają specyfikacje dla topologii Permanent Link i Channel częstotliwość robocza jest definiowana do 500 MHz kategoria 6A jest przeznaczona przede wszystkim dla superszybkiego protokołu 10GBaseT

19 Kategoria 6A 16 Certyfikaty 10GBaseT Kompatybilność produktów Solarix kategoria 6A i protokołu 10GBaseT została oceniona przez niezależne laboratorium badawcze GHMT. Komponenty Solarix uzyskały certyfikaty tak dla topologii Permanent Link, jak również dla topologii Channel. Właśnie zdolność sprostania wymagań w obu tych testach pokazuje na wspaniałe parametry i bezproblemowość produktów okablowania strukturalnego Solarix. Ocena tej zgodności przebiegła według końcowych wersji standardów. Kabel Solarix kategoria 6A w dodatku uzyskał także certyfikat Component Level od laboratorium badawczego 3P. Certificate Customer: INTELEK spol. s.r.o. Vlarska 22 CZ Brno Description: Module: Solarix Category 6A Shielded Keystone Jack, Universal Wiring, T568A/B Part-no.: SXKJ-10G-STP-BK Data Cable: Solarix 90m Category 6A STP Installation Cable, LSOH Part-no.: SXKD-6A-STP-LSOH Patchcord: Solarix 2x5m Category 6A S-STP Patch Cable, Grey Part-no.: C6A-315GY-5MB Applied standards: ISO/IEC Amendment 1 ( ) Information technology Generic cabling for customer premises ISO/IEC TR ( ) Assessment and mitigation of installed balanced cabling channels in order to support 10GBASE-T ANSI/TIA-568-B.2-10 ( ) Transmission performance specifications for 4-pair 100 Augmented category 6 cabling ANSI/TIA-TSB-155 ( ) Additional guidelines for 4-pair 100 category 6 cabling for 10GBase-T IEEE 802.3an TM-2006 Local and Metropolitan Area Networks (10 GBASE-T) Results: Up to a bandwidth of 500MHz the sample, a Channel, meet the Class EA limits of the specified standards and regulations. PS ANEXT and PS AACR-F met by design for Class E A, because the result of the Coupling Attenuation is better than 50 db at 30 MHz < f < 100 MHz and 90-20*log(f) db at 100 MHz < f < MHz. The test results which were determined in the course of the measurement refer to the submitted specimen. Any future technical modifications of the data cables or connectors are subject to the responsibility of the manufacturer. This Certificate refers to the comprehensive test report, no. P2073b-09-E, from June 19 th 2009 and shall only be applicable in conjunction with the test report. Bexbach, June 19 th 2009 Certificate Customer: Description: INTELEK spol. s.r.o. Vlarska 22 CZ Brno Data Cable: 90m Module: Solarix Category 6A STP Installation Cable, LSOH Part-no.: SXKD-6A-STP-LSOH Solarix Category 6A Shielded Keystone Jack, Universal Wiring, T568A/B Part-no.: SXKJ-10G-STP-BK Applied standards: 1 st FPDAM 2 to ISO/IEC Amendment 2 ( ): Information technology Generic cabling for customer premises TIA/EIA-568-B.2-10 ( ) Transmission performance specifications for 4-pair 100 augmented category 6 cabling (Category 6A) Results: Up to a bandwidth of 500MHz the sample, a Permanent Link with the length of 90m, meet the Class EA limits of the specified standards and regulations. PS ANEXT and PS AACR-F met by design for Class EA, because the result of the Coupling Attenuation is better than 50 db at 30 MHz < f < 100 MHz and 90-20*log(f) db at 100 MHz < f < MHz. The test results which were determined in the course of the measurement refer to the submitted specimen. Any future technical modifications of the data cables or connectors are subject to the responsibility of the manufacturer. This Certificate refers to the comprehensive test report, no. P2072b-09-E, from June 19 th 2009 and shall only be applicable in conjunction with the test report. Bexbach, June 19 th 2009 Dirk Wilhelm, engineer (Chairman of the Managing Board) GHMT AG In der Kolling 13 D Bexbach Phone: +49 (0) / Fax: +49 (0) / Dirk Wilhelm, engineer (Chairman of the Managing Board) GHMT AG In der Kolling 13 D Bexbach Phone: +49 (0) / Fax: +49 (0) / Certyfikat Solarix 10G Channel Certyfikat Solarix 10G Permanent Link Compliance Statement Certyfikat Solarix Component Level Screened Category 6 A ISO/IEC, EN & ANSI/TIA Communication Cable Solarix Identification P/N SXKD-6A-STP-LS0H Category 6A Individual Foil without Overall Screen 100, 4 Twisted Pairs, 23 AWG, Flame Retardant, LSHF, Copper Cable INTELEK spol. s.r.o. Vlarska Brno, Czech Republic Compliance Statement No A This Screened ISO/IEC, EN & ANSI/TIA Communication Cable has been tested by 3P Third Party Testing and complies with the Category 6A performance requirements of edition 2.2 of ISO/IEC Generic Cabling Standard 11801, CENELEC Generic Cabling Standard EN :2011, ANSI/TIA Generic Cabling Standard 568-C.2, 2 nd edition IEC Cable Standard , the requirements of 2 nd edition CENELEC Cable Standard EN and Fpr EN Flame safety is verified according to IEC , IEC , IEC , incl. amendment.1 and IEC The cable has EMC Performance Rating 9. The Compliance Statement may be suspended or withdrawn if cable fails to pass a Maintenance Testing performed at 6 or 12 month intervals. GWIEZDNE ROZWIĄZANIE Hoersholm, 27 th January 2012 Hoersholm, 27 th January 2012 Ole Lambertsen Poul Villien Test Responsible Coordinating Manager Independent Testing - For End User Confidence

20 17 Kategoria 6A Modularny patch panel Solarix 10G Patch panel z oznaczeniem SX24M-0-STP-BK to modularny nie osadzony patch panel, który jest przeznaczony dla 24 keystonów z serii produktowej Solarix kategoria 6A. Modularne wykonanie patch panela umożliwia komfortową instalację i dzięki listwie wspornikowej, która jest częścią składową panela, i ułatwia uszeregowanie i mocne uchwycenie kabla danych wprost do korpusu panela. Ten patch panel jest wyposażony w drut uziemiający, który umożliwia połączenie ekranowania instalowanego segmentu z uziemieniem panela. Panel SX24M-0-STP-BK jest kompatybliny z obydwoma typami keystonów z serii produktowej Solarix kategoria 6A (tj. Samo-zaciskającym keystonem SXKJ-10G-STP-BK-SA i keystonem SXKJ-10G-STP-BK z listwą zaciskową IDC). Patch panel jest czarny, wysokość w szafie danych wynosi 1U. SX24M-0-STP-BK SX24M-0-STP-BK 19" modularny patch panel Solarix 24 portów nieosadzony STP czarny 1U Ilość portów: 24 Kolor ciała/korpusu panela: czarny Wielkość: 1U Wysokość: 44 mm Głębokość: 93 mm Temperatura magazynowania: C Temperatura eksploatacyjna: C Maks.wilgotność eksploatacyjna: 93 % SX24M-0-STP-BK
