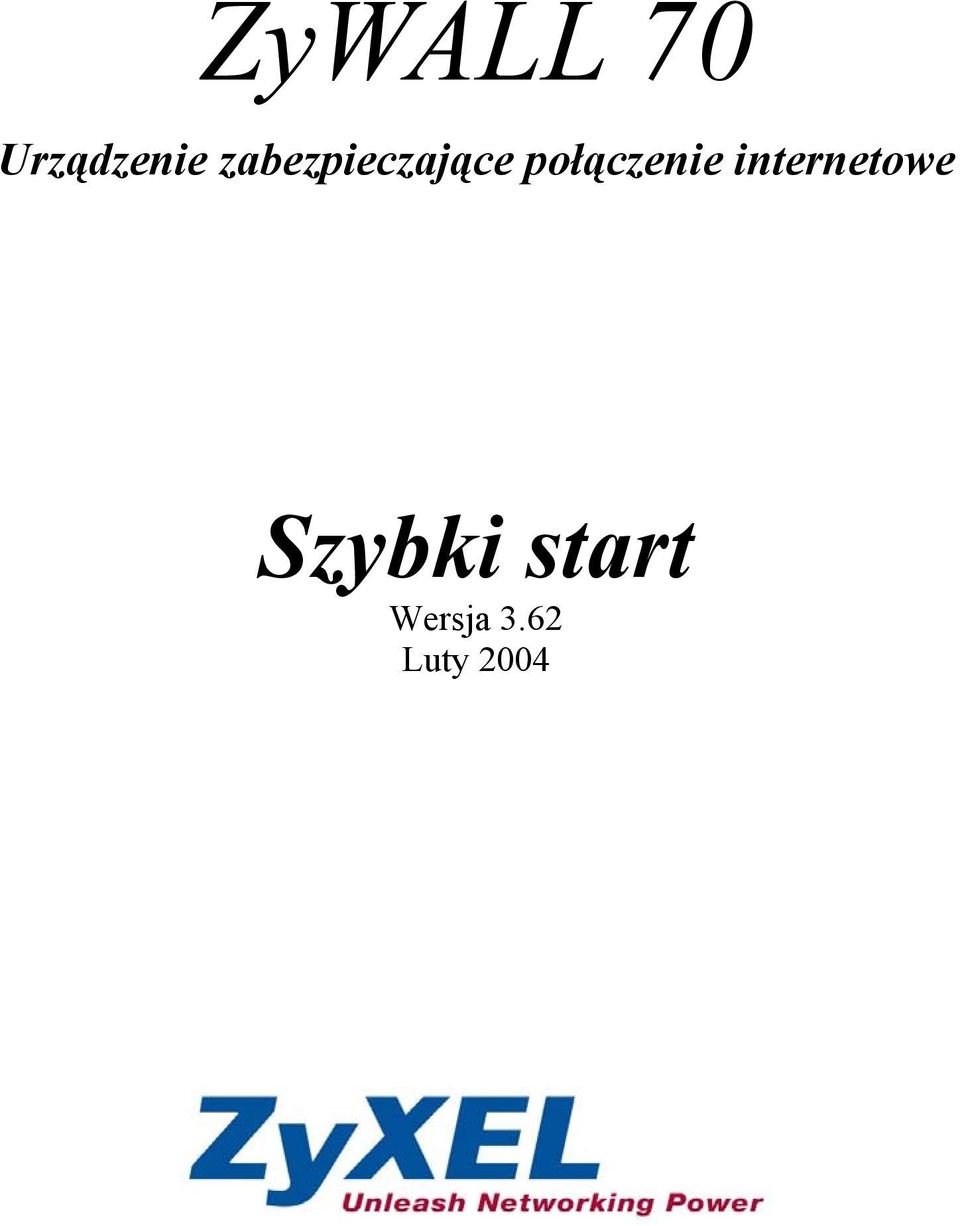

1 ZyWALL 70 Urządzenie zabezpieczające połączenie internetowe Szybki start Wersja 3.62 Luty 2004

2 ZyWALL wprowadzenie ZyWALL 70 to brama zapewniająca monitorowanie danych przepływających między Internetem a siecią lokalną (LAN). ZyWALL 70 łączy funkcje translacji adresów (NAT), zapory sieciowej, filtrowania treści, obsługi certyfikatów i wirtualnych sieci prywatnych (VPN), więc jest kompletnym rozwiązaniem, które chroni sieć lokalną i efektywnie zarządza ruchem. ZyWALL zwiększa bezpieczeństwo sieci, oferując cztery porty strefy zdemilitaryzowanej (ang. De-Militarized Zone, DMZ), do których można podłączyć publicznie dostępne serwery. Gniazdo PCMCIA/CardBus pozwala dodać obsługę sieci bezprzewodowej zgodnej ze standardem b/g. Osadzony program konfiguracyjny jest łatwy w użyciu i całkowicie niezależny od systemu operacyjnego. Użytkownik powinien mieć już skonfigurowane połączenie internetowe i dysponować następującymi informacjami: Adres IP portu WAN (jeśli podano): Informacje o koncie internetowym Adres domyślnej bramy WAN (jeśli podano): Maska sieciowa portu WAN (jeśli podano): Adres IP serwera DNS (jeśli podano): Podstawowy, Wtórny, Trzeci Kapsułkowanie: (wybrać jedno z poniższych) Ethernet Typ usługi: Adres IP serwera logowania: Nazwa użytkownika: Hasło: PPTP Nazwa użytkownika: Hasło: Adres IP portu WAN:: Adres IP serwera PPTP: Identyfikator połączenia (jeśli jest wymagany): PPPoE (PPPoE) Nazwa usługi: Nazwa użytkownika: Nazwa użytkownika: Oglądanie certyfikatów produktu 1. Przejść pod adres 2. Wybrać produkt z listy rozwijanej na stronie głównej firmy ZyXEL, aby przejść do tego strony tego produktu. 3. Kliknąć żądany certyfikat, aby go obejrzeć. 1

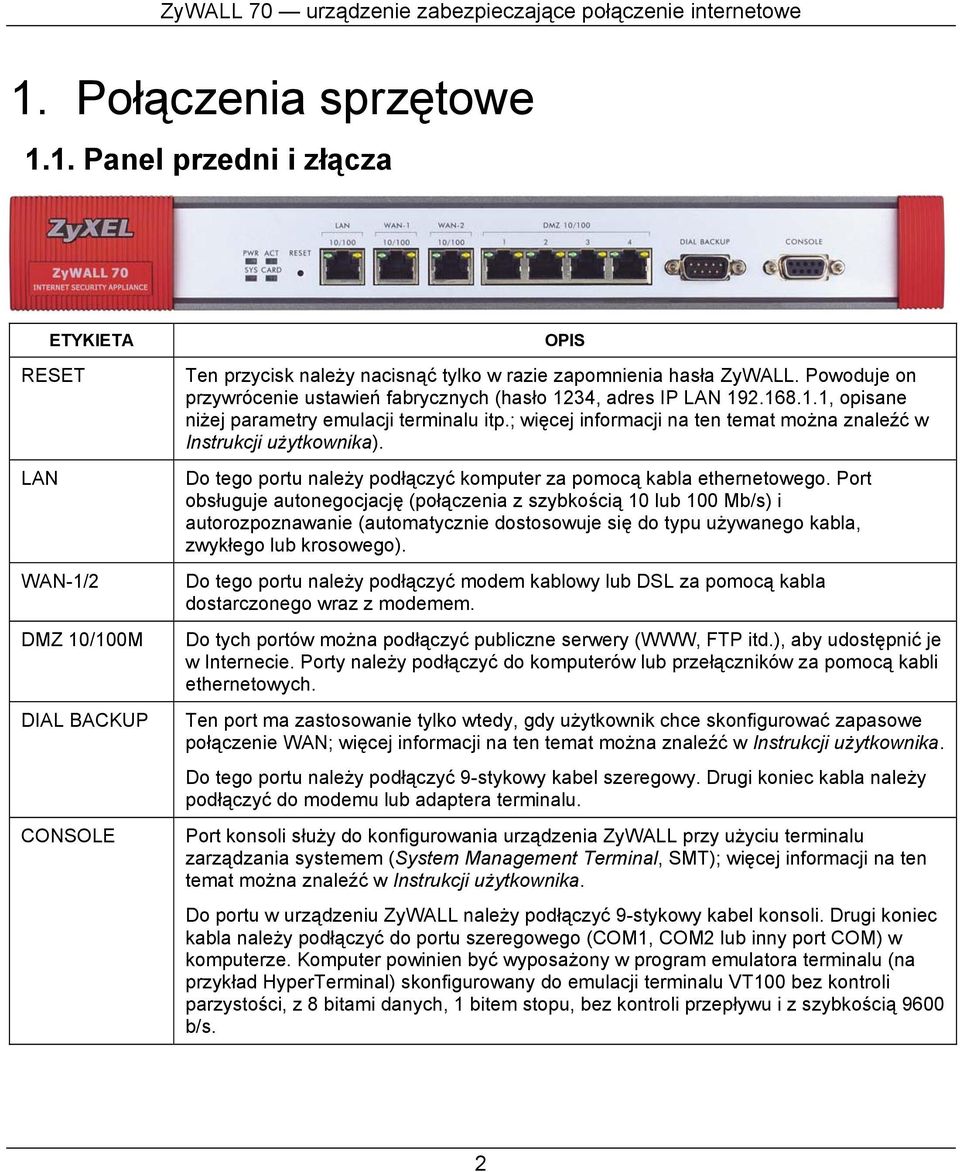

3 1. Połączenia sprzętowe 1.1. Panel przedni i złącza ETYKIETA RESET LAN WAN-1/2 DMZ 10/100M DIAL BACKUP CONSOLE OPIS Ten przycisk należy nacisnąć tylko w razie zapomnienia hasła ZyWALL. Powoduje on przywrócenie ustawień fabrycznych (hasło 1234, adres IP LAN , opisane niżej parametry emulacji terminalu itp.; więcej informacji na ten temat można znaleźć w Instrukcji użytkownika). Do tego portu należy podłączyć komputer za pomocą kabla ethernetowego. Port obsługuje autonegocjację (połączenia z szybkością 10 lub 100 Mb/s) i autorozpoznawanie (automatycznie dostosowuje się do typu używanego kabla, zwykłego lub krosowego). Do tego portu należy podłączyć modem kablowy lub DSL za pomocą kabla dostarczonego wraz z modemem. Do tych portów można podłączyć publiczne serwery (WWW, FTP itd.), aby udostępnić je w Internecie. Porty należy podłączyć do komputerów lub przełączników za pomocą kabli ethernetowych. Ten port ma zastosowanie tylko wtedy, gdy użytkownik chce skonfigurować zapasowe połączenie WAN; więcej informacji na ten temat można znaleźć w Instrukcji użytkownika. Do tego portu należy podłączyć 9-stykowy kabel szeregowy. Drugi koniec kabla należy podłączyć do modemu lub adaptera terminalu. Port konsoli służy do konfigurowania urządzenia ZyWALL przy użyciu terminalu zarządzania systemem (System Management Terminal, SMT); więcej informacji na ten temat można znaleźć w Instrukcji użytkownika. Do portu w urządzeniu ZyWALL należy podłączyć 9-stykowy kabel konsoli. Drugi koniec kabla należy podłączyć do portu szeregowego (COM1, COM2 lub inny port COM) w komputerze. Komputer powinien być wyposażony w program emulatora terminalu (na przykład HyperTerminal) skonfigurowany do emulacji terminalu VT100 bez kontroli parzystości, z 8 bitami danych, 1 bitem stopu, bez kontroli przepływu i z szybkością 9600 b/s. 2

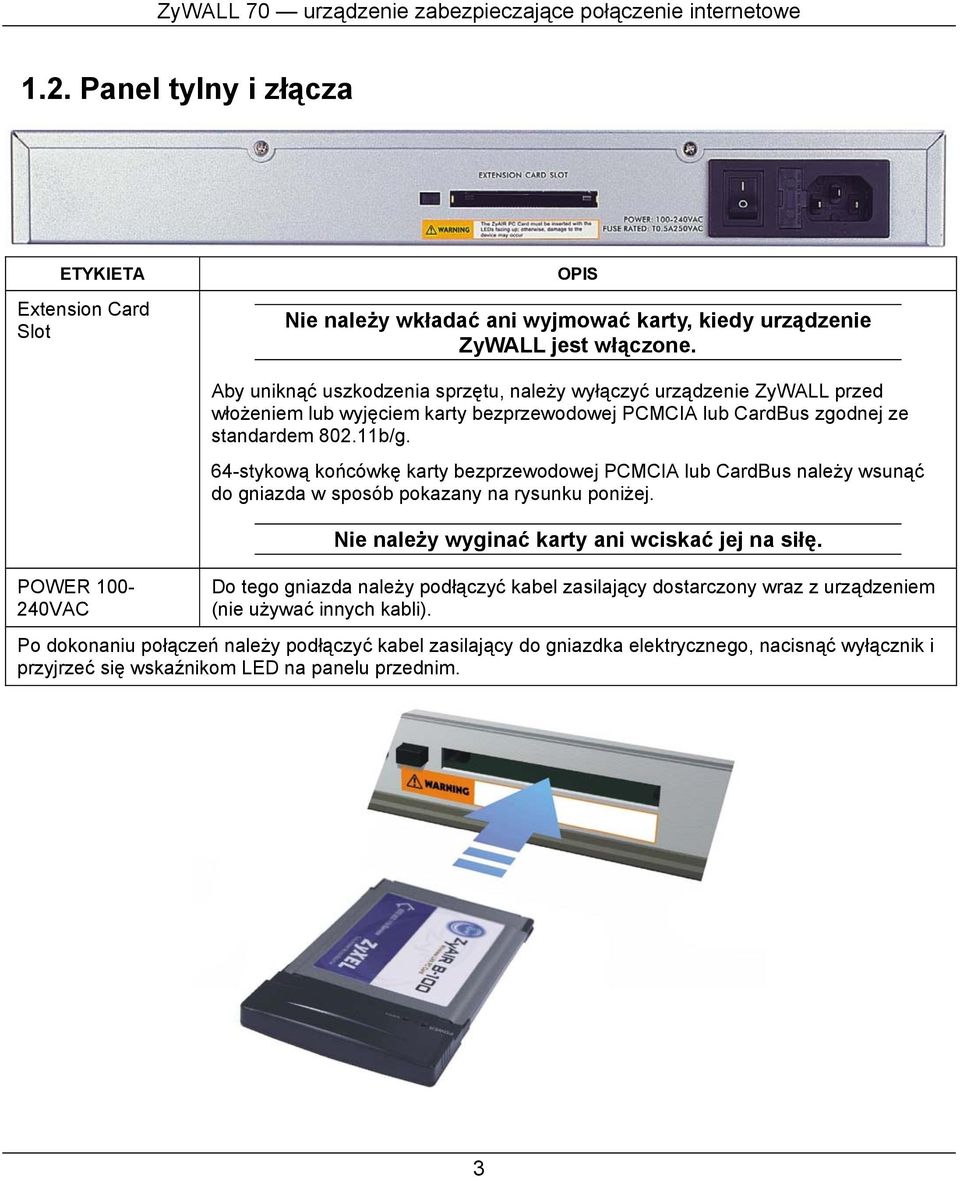

4 1.2. Panel tylny i złącza ETYKIETA Extension Card Slot OPIS Nie należy wkładać ani wyjmować karty, kiedy urządzenie ZyWALL jest włączone. POWER VAC Aby uniknąć uszkodzenia sprzętu, należy wyłączyć urządzenie ZyWALL przed włożeniem lub wyjęciem karty bezprzewodowej PCMCIA lub CardBus zgodnej ze standardem b/g. 64-stykową końcówkę karty bezprzewodowej PCMCIA lub CardBus należy wsunąć do gniazda w sposób pokazany na rysunku poniżej. Nie należy wyginać karty ani wciskać jej na siłę. Do tego gniazda należy podłączyć kabel zasilający dostarczony wraz z urządzeniem (nie używać innych kabli). Po dokonaniu połączeń należy podłączyć kabel zasilający do gniazdka elektrycznego, nacisnąć wyłącznik i przyjrzeć się wskaźnikom LED na panelu przednim. 3

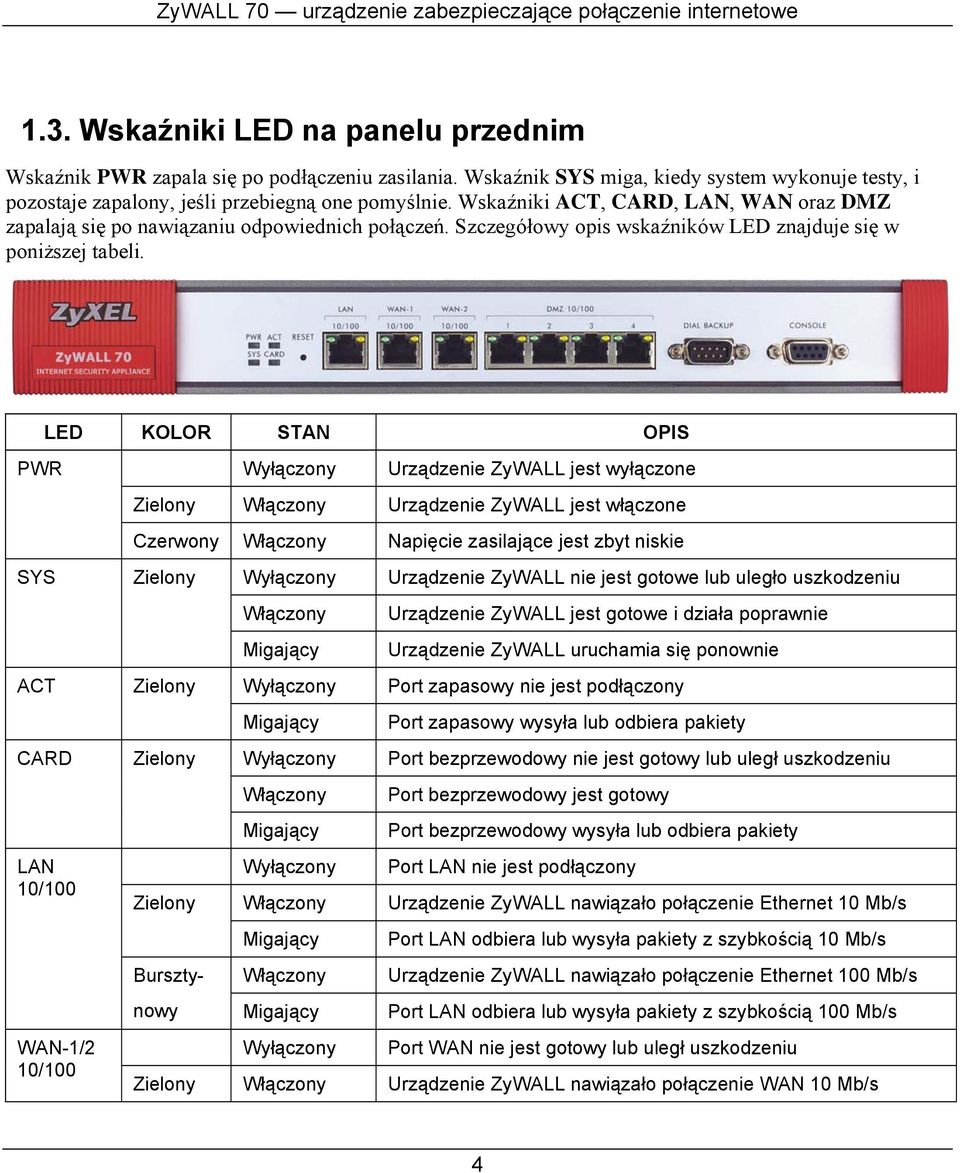

5 1.3. Wskaźniki LED na panelu przednim Wskaźnik PWR zapala się po podłączeniu zasilania. Wskaźnik SYS miga, kiedy system wykonuje testy, i pozostaje zapalony, jeśli przebiegną one pomyślnie. Wskaźniki ACT, CARD, LAN, WAN oraz DMZ zapalają się po nawiązaniu odpowiednich połączeń. Szczegółowy opis wskaźników LED znajduje się w poniższej tabeli. LED KOLOR STAN OPIS PWR SYS ACT CARD LAN 10/100 WAN-1/2 10/100 Wyłączony Urządzenie ZyWALL jest wyłączone Zielony Włączony Urządzenie ZyWALL jest włączone Czerwony Włączony Napięcie zasilające jest zbyt niskie Zielony Wyłączony Urządzenie ZyWALL nie jest gotowe lub uległo uszkodzeniu Włączony Urządzenie ZyWALL jest gotowe i działa poprawnie Migający Urządzenie ZyWALL uruchamia się ponownie Zielony Wyłączony Port zapasowy nie jest podłączony Migający Port zapasowy wysyła lub odbiera pakiety Zielony Wyłączony Port bezprzewodowy nie jest gotowy lub uległ uszkodzeniu Włączony Port bezprzewodowy jest gotowy Migający Port bezprzewodowy wysyła lub odbiera pakiety Wyłączony Port LAN nie jest podłączony Zielony Włączony Urządzenie ZyWALL nawiązało połączenie Ethernet 10 Mb/s Migający Port LAN odbiera lub wysyła pakiety z szybkością 10 Mb/s Burszty- Włączony Urządzenie ZyWALL nawiązało połączenie Ethernet 100 Mb/s nowy Migający Port LAN odbiera lub wysyła pakiety z szybkością 100 Mb/s Wyłączony Port WAN nie jest gotowy lub uległ uszkodzeniu Zielony Włączony Urządzenie ZyWALL nawiązało połączenie WAN 10 Mb/s 4

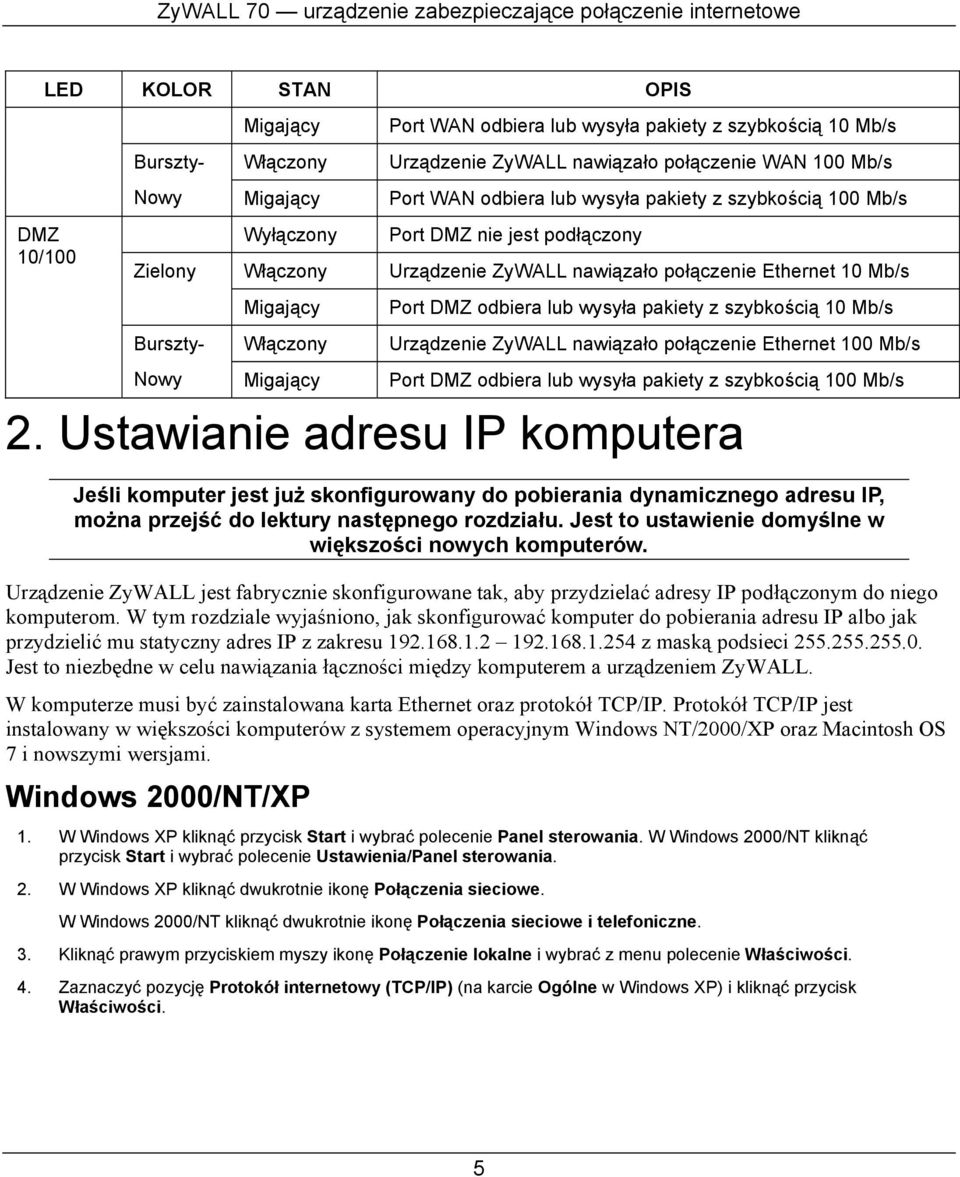

6 LED KOLOR STAN OPIS Burszty- Migający Włączony Port WAN odbiera lub wysyła pakiety z szybkością 10 Mb/s Urządzenie ZyWALL nawiązało połączenie WAN 100 Mb/s Nowy Migający Port WAN odbiera lub wysyła pakiety z szybkością 100 Mb/s DMZ 10/100 Zielony Wyłączony Włączony Port DMZ nie jest podłączony Urządzenie ZyWALL nawiązało połączenie Ethernet 10 Mb/s Migający Port DMZ odbiera lub wysyła pakiety z szybkością 10 Mb/s Burszty- Włączony Urządzenie ZyWALL nawiązało połączenie Ethernet 100 Mb/s Nowy Migający Port DMZ odbiera lub wysyła pakiety z szybkością 100 Mb/s 2. Ustawianie adresu IP komputera Jeśli komputer jest już skonfigurowany do pobierania dynamicznego adresu IP, można przejść do lektury następnego rozdziału. Jest to ustawienie domyślne w większości nowych komputerów. Urządzenie ZyWALL jest fabrycznie skonfigurowane tak, aby przydzielać adresy IP podłączonym do niego komputerom. W tym rozdziale wyjaśniono, jak skonfigurować komputer do pobierania adresu IP albo jak przydzielić mu statyczny adres IP z zakresu z maską podsieci Jest to niezbędne w celu nawiązania łączności między komputerem a urządzeniem ZyWALL. W komputerze musi być zainstalowana karta Ethernet oraz protokół TCP/IP. Protokół TCP/IP jest instalowany w większości komputerów z systemem operacyjnym Windows NT/2000/XP oraz Macintosh OS 7 i nowszymi wersjami. Windows 2000/NT/XP 1. W Windows XP kliknąć przycisk Start i wybrać polecenie Panel sterowania. W Windows 2000/NT kliknąć przycisk Start i wybrać polecenie Ustawienia/Panel sterowania. 2. W Windows XP kliknąć dwukrotnie ikonę Połączenia sieciowe. W Windows 2000/NT kliknąć dwukrotnie ikonę Połączenia sieciowe i telefoniczne. 3. Kliknąć prawym przyciskiem myszy ikonę Połączenie lokalne i wybrać z menu polecenie Właściwości. 4. Zaznaczyć pozycję Protokół internetowy (TCP/IP) (na karcie Ogólne w Windows XP) i kliknąć przycisk Właściwości. 5

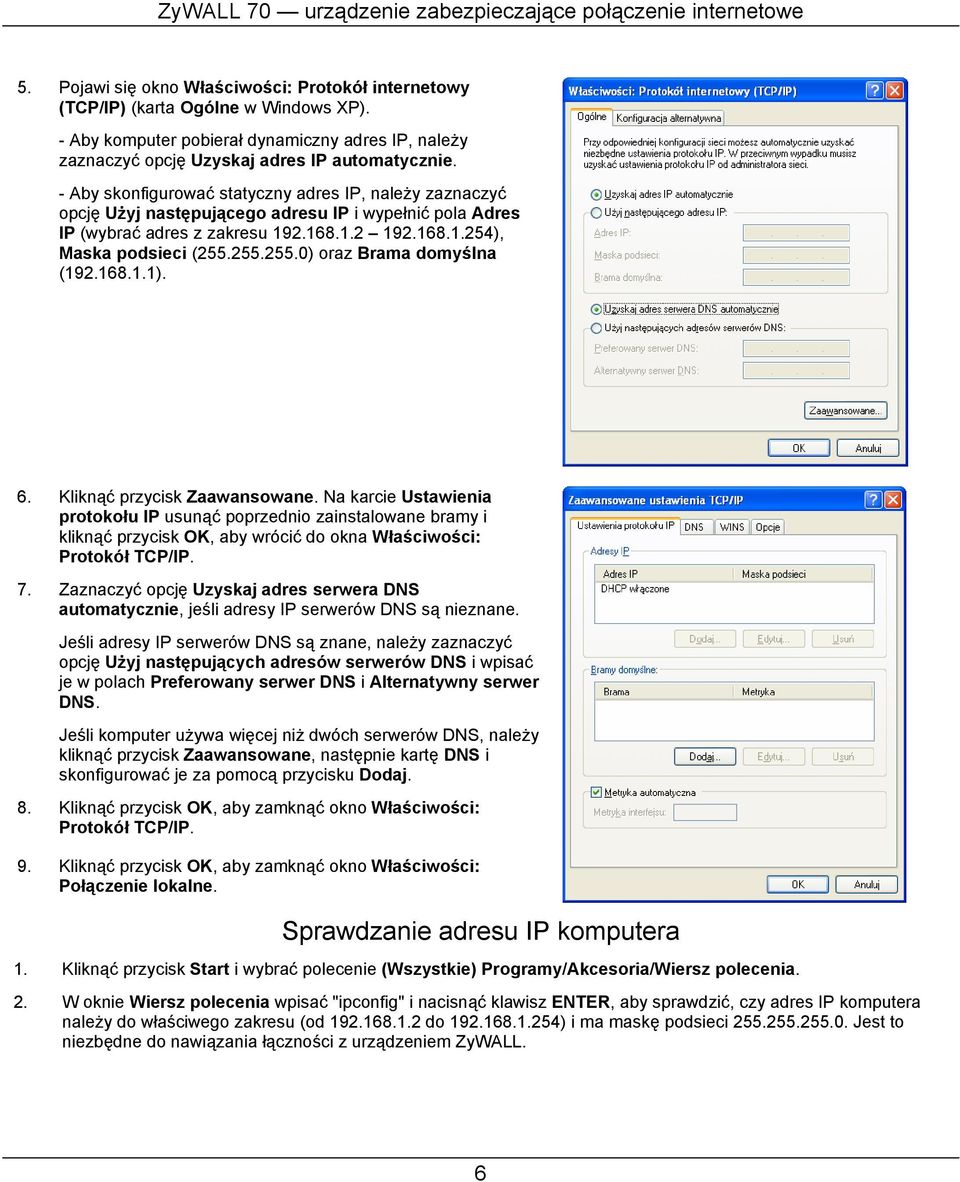

7 5. Pojawi się okno Właściwości: Protokół internetowy (TCP/IP) (karta Ogólne w Windows XP). - Aby komputer pobierał dynamiczny adres IP, należy zaznaczyć opcję Uzyskaj adres IP automatycznie. - Aby skonfigurować statyczny adres IP, należy zaznaczyć opcję Użyj następującego adresu IP i wypełnić pola Adres IP (wybrać adres z zakresu ), Maska podsieci ( ) oraz Brama domyślna ( ). 6. Kliknąć przycisk Zaawansowane. Na karcie Ustawienia protokołu IP usunąć poprzednio zainstalowane bramy i kliknąć przycisk OK, aby wrócić do okna Właściwości: Protokół TCP/IP. 7. Zaznaczyć opcję Uzyskaj adres serwera DNS automatycznie, jeśli adresy IP serwerów DNS są nieznane. Jeśli adresy IP serwerów DNS są znane, należy zaznaczyć opcję Użyj następujących adresów serwerów DNS i wpisać je w polach Preferowany serwer DNS i Alternatywny serwer DNS. Jeśli komputer używa więcej niż dwóch serwerów DNS, należy kliknąć przycisk Zaawansowane, następnie kartę DNS i skonfigurować je za pomocą przycisku Dodaj. 8. Kliknąć przycisk OK, aby zamknąć okno Właściwości: Protokół TCP/IP. 9. Kliknąć przycisk OK, aby zamknąć okno Właściwości: Połączenie lokalne. Sprawdzanie adresu IP komputera 1. Kliknąć przycisk Start i wybrać polecenie (Wszystkie) Programy/Akcesoria/Wiersz polecenia. 2. W oknie Wiersz polecenia wpisać "ipconfig" i nacisnąć klawisz ENTER, aby sprawdzić, czy adres IP komputera należy do właściwego zakresu (od do ) i ma maskę podsieci Jest to niezbędne do nawiązania łączności z urządzeniem ZyWALL. 6

8 Informacje dotyczące konfigurowania adresu IP w innych wersjach systemu Windows oraz w systemie Macintosh można znaleźć w Instrukcji użytkownika. 3. Konfigurowanie urządzenia ZyWALL Istnieją dwie metody uzyskiwania dostępu do urządzenia ZyWALL i konfigurowania go. W niniejszym przewodniku opisano tylko użycie kreatorów w programie Web Configurator. W Instrukcji użytkownika opisano wszystkie funkcje urządzenia ZyWALL oraz sposób konfigurowania go za pomocą terminalu SMT. Program Web Configurator oferuje wbudowaną pomoc ekranową. Web Configurator SMT (System Management Terminal). Dostęp do SMT można uzyskać za pośrednictwem: o o portu konsoli (przy użyciu programu emulatora terminalu); portu LAN, WLAN, DMZ lub WAN (przy użyciu Telnetu) Dostęp do urządzenia ZyWALL poprzez Web Configurator Etap 1. Uruchomić przeglądarkę. Wpisać jako adres witryny WWW. Adres witryny WWW Etap 2. Hasło domyślne ( 1234 ) znajduje się już w polu Password (w nieczytelnej postaci). Kliknąć przycisk Login, aby przejść do ekranu z prośbą o zmianę hasła. Kliknąć przycisk Reset, aby przywrócić domyślne hasło w polu Password. Hasło domyślne 7

9 Etap 3. Zaleca się zmienić hasło domyślne! Należy wprowadzić nowe hasło, wpisać je ponownie w celu weryfikacji i kliknąć przycisk Apply. Aby przejść do menu głównego bez zmiany hasła, można kliknąć przycisk Ignore. Zmiana hasła domyślnego. Etap 4. Kliknąć przycisk Apply na ekranie Replace Certificate, aby utworzyć certyfikat na podstawie adresu MAC urządzenia ZyWALL. Będzie to certyfikat specyficzny dla tego urządzenia. Etap 5. Powinien pojawić się ekran HOME programu konfiguracyjnego. Kliknąć przycisk Internet Access lub VPN Wizard, aby wyświetlić serię ekranów ułatwiających wstępne konfigurowanie urządzenia ZyWALL. Kliknąć łącze w panelu nawigacyjnym, aby skonfigurować odpowiednią funkcję urządzenia ZyWALL. Kliknąć łącze MAINTENANCE w panelu nawigacyjnym, aby zaktualizować oprogramowanie firmowe albo skopiować, przywrócić lub wczytać plik konfiguracyjny. Kliknąć przycisk Renew, aby odnowić adres IP portu WAN. Kliknąć przycisk Show Statistics, aby wyświetlić dane statystyczne urządzenia ZyWALL. Kliknąć przycisk Show DHCP Table, aby obejrzeć bieżące parametry klienta DHCP (Dynamic Host Configuration Protocol). 8

10 Kliknąć przycisk VPN Status, aby wyświetlić aktywne połączenia VPN (Virtual Private Network). Kliknąć przycisk LOGOUT, aby zakończyć sesję zarządzania urządzeniem ZyWALL. Urządzenie ZyWALL automatycznie wylogowuje użytkownika po pięciu minutach braku aktywności; w takim przypadku należy po prostu zalogować się ponownie. Długość okresu nieaktywności jest jednym z wielu ustawień urządzenia ZyWALL, które można zmodyfikować za pomocą programu konfiguracyjnego. Kreatory Panel nawigacyjny WYLOGOWANIE 9

11 3.2. Konfigurowanie dostępu do Internetu za pomocą kreatora Etap 1. Kliknąć przycisk Internet Access na ekranie HOME, aby skonfigurować dostęp do Internetu poprzez port WAN1 urządzenia ZyWALL. Pierwszy ekran kreatora ma trzy odmiany w zależności od wybranego typu kapsułkowania. Poszczególne pola należy wypełnić zgodnie z informacjami zebranymi w tabeli Informacje o koncie internetowym. Wybrać opcję Ethernet, jeśli port WAN jest używany jako zwykły port Ethernet. Wybrać typ usługi: Standard albo wersję RoadRunner. W niektórych wersjach RoadRunner trzeba podać nazwę użytkownika (User Name), hasło (Password) oraz adres IP serwera logowania (Login Server IP Address). Kliknąć przycisk Next, aby kontynuować. Połączenie internetowe przy użyciu Ethernetu Protokół Point-to-Point Protocol over Ethernet (PPPoE) funkcjonuje jako połączenie typu dialup. Potrzebna więc będzie nazwa użytkownika, hasło, a być może również nazwa usługi PPPoE. Wszystkie niezbędne informacje można uzyskać od dostawcy usług internetowych. Połączenie internetowe przy użyciu PPPoE 10

12 Należy wybrać opcję PPTP, jeśli dostawca usług używa terminatora DSL z logowaniem PPTP. W takim przypadku urządzenie ZyWALL musi mieć statyczny adres IP. Będzie też potrzebna nazwa użytkownika, odpowiednie hasło, adres IP terminatora DSL, a być może również identyfikator połączenia. Połączenie internetowe przy użyciu PPTP Etap 2. Wypełnić pola i kliknąć przycisk Finish, aby zapisać parametry i zakończyć działanie kreatora. Przypisywanie adresu IP WAN (WAN IP Address Assignment) Należy wybrać opcję Get automatically from ISP, jeśli dostawca usług internetowych nie przydzielił statycznego adresu IP. W przeciwnym razie należy wybrać opcję Use fixed IP address i wpisać adres IP oraz maskę podsieci w następnych dwóch polach. W razie wybrania opcji Use fixed IP address należy wpisać adres IP bramy w polu Gateway IP Address (jeśli jest znany) Serwery DNS (System DNS Servers) Wybrać opcję From ISP, jeśli dostawca usług internetowych dynamicznie przydziela adresy serwerów DNS (oraz adres IP portu WAN urządzenia ZyWALL). Wybrać opcję User-Defined, jeśli adres IP serwera DNS jest znany. Wpisać adres w polu po prawej stronie. Wybrać opcję None, aby adres serwera DNS pozostał nieskonfigurowany. W takim przypadku nie będzie można uzyskać dostępu do komputera bez znajomości jego adresu IP. Adres MAC portu WAN (WAN MAC Address) Wybrać opcję Factory Default, aby użyć fabrycznego adresu MAC. Można też wybrać opcję Spoof this Computer's MAC address - IP Address i wpisać adres IP komputera w sieci lokalnej, którego adres MAC ma zostać skopiowany. 11

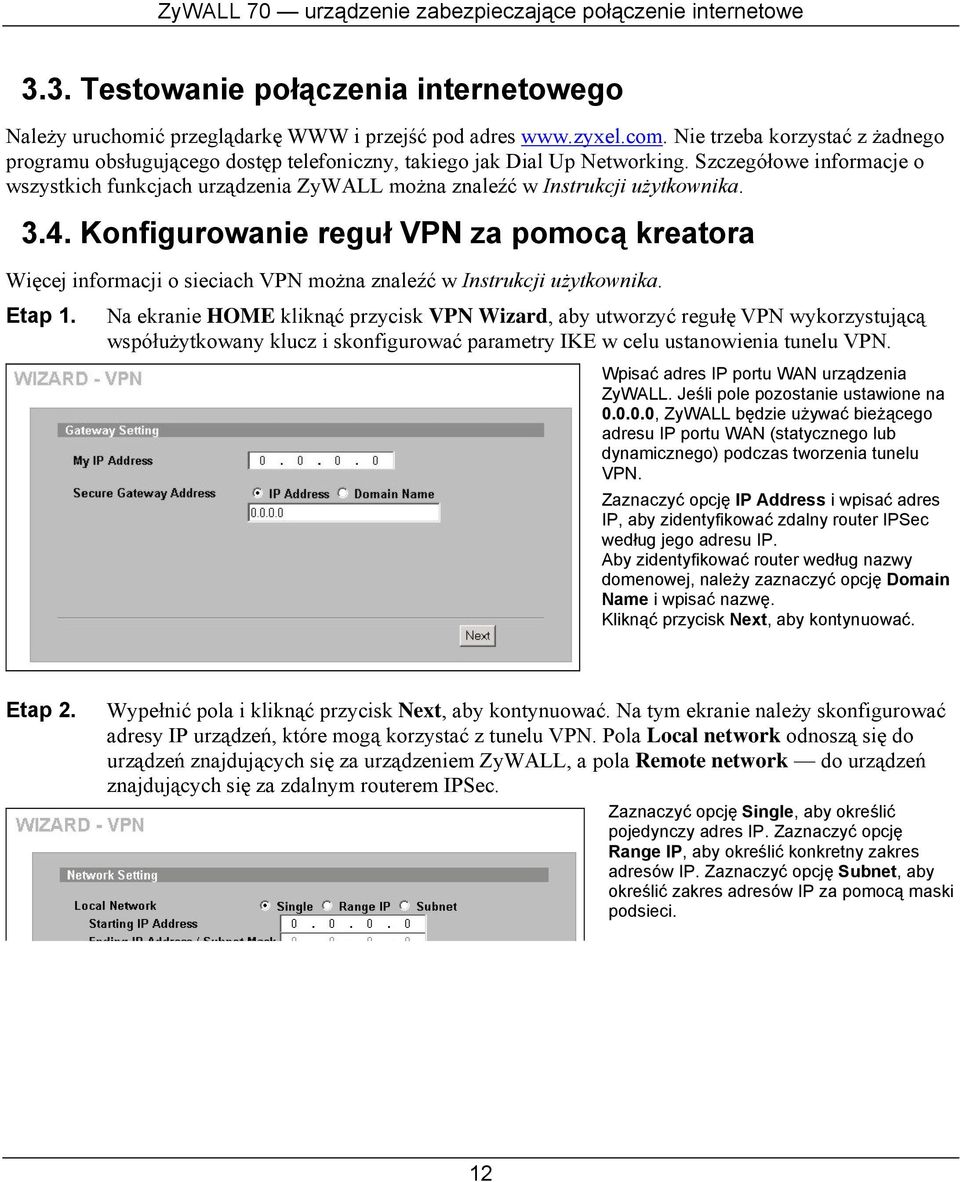

13 3.3. Testowanie połączenia internetowego Należy uruchomić przeglądarkę WWW i przejść pod adres Nie trzeba korzystać z żadnego programu obsługującego dostęp telefoniczny, takiego jak Dial Up Networking. Szczegółowe informacje o wszystkich funkcjach urządzenia ZyWALL można znaleźć w Instrukcji użytkownika Konfigurowanie reguł VPN za pomocą kreatora Więcej informacji o sieciach VPN można znaleźć w Instrukcji użytkownika. Etap 1. Na ekranie HOME kliknąć przycisk VPN Wizard, aby utworzyć regułę VPN wykorzystującą współużytkowany klucz i skonfigurować parametry IKE w celu ustanowienia tunelu VPN. Wpisać adres IP portu WAN urządzenia ZyWALL. Jeśli pole pozostanie ustawione na , ZyWALL będzie używać bieżącego adresu IP portu WAN (statycznego lub dynamicznego) podczas tworzenia tunelu VPN. Zaznaczyć opcję IP Address i wpisać adres IP, aby zidentyfikować zdalny router IPSec według jego adresu IP. Aby zidentyfikować router według nazwy domenowej, należy zaznaczyć opcję Domain Name i wpisać nazwę. Kliknąć przycisk Next, aby kontynuować. Etap 2. Wypełnić pola i kliknąć przycisk Next, aby kontynuować. Na tym ekranie należy skonfigurować adresy IP urządzeń, które mogą korzystać z tunelu VPN. Pola Local network odnoszą się do urządzeń znajdujących się za urządzeniem ZyWALL, a pola Remote network do urządzeń znajdujących się za zdalnym routerem IPSec. Zaznaczyć opcję Single, aby określić pojedynczy adres IP. Zaznaczyć opcję Range IP, aby określić konkretny zakres adresów IP. Zaznaczyć opcję Subnet, aby określić zakres adresów IP za pomocą maski podsieci. 12

14 Sieć lokalna (Local Network) Jeśli pole Local Network jest ustawione na Single, wpisać (statyczny) adres IP urządzenia znajdującego się w sieci LAN za urządzeniem ZyWALL. Jeśli pole Local Network jest ustawione na Range IP, określić zakres adresów w sieci LAN poprzez wpisanie (statycznych) adresów, początkowego i końcowego. Jeśli pole Local Network jest ustawione na Subnet, określić lokalną podsieć poprzez wpisanie (statycznego) adresu IP oraz maski podsieci. Sieć zdalna (Remote Network) Jeśli pole Remote Network jest ustawione na Single, wpisać (statyczny) adres IP urządzenia znajdującego się w sieci za zdalnym routerem IPSec. Jeśli pole Remote Network jest ustawione na Range IP, określić zakres adresów w zdalnej sieci poprzez wpisanie (statycznych) adresów, początkowego i końcowego. Jeśli pole Remote Network jest ustawione na Subnet, określić zdalną podsieć poprzez wpisanie (statycznego) adresu IP oraz maski podsieci. Etap 3. Na trzecim ekranie kreatora należy skonfigurować ustawienia tunelu IKE (Internet Key Exchange). Tryb negocjacji (Negotiation Mode) Wybrać opcję Main Mode lub Aggressive Mode. Jednostki SA łączące się za pośrednictwem zabezpieczonej bramy muszą używać tego samego trybu negocjacji. Algorytm szyfrowania (Encryption Algorithm) Wybrać metodę szyfrowania z kluczem prywatnym (tajnym). Algorytm DES używa klucza 56-bitowego. Algorytm Triple DES (3DES) jest odmianą DES z kluczem o długości 168 bitów. W rezultacie algorytm 3DES jest bezpieczniejszy niż DES. Wymaga też większej mocy przetwarzania, powodując zwiększenie opóźnień i zmniejszenie przepustowości. Algorytm AES używa klucza 128-bitowego i jest szybszy niż 3DES. Algorytm uwierzytelniania (Authentication Algorithm) MD5 (Message Digest 5) oraz SHA1 (Secure Hash Algorithm) to algorytmy mieszające używane do uwierzytelniania danych w pakietach. Algorytm SHA1 jest bezpieczniejszy niż MD5. Grupa kluczy (Key Group) Wybrać grupę kluczy używaną w 1. fazie tworzenia tunelu IKE. DH1 (ustawienie domyślne) odnosi się do grupy 1. Diffiego- Hellmana, 768-bitowej liczby losowej. DH2 odnosi się do grupy 2. Diffiego-Hellmana, 1024-bitowej (1-kilobitowej) liczby losowej. Czas życia SA w sekundach (SA Life Time) Za pomocą tego pola można zdefiniować okres automatycznej renegocjacji skojarzenia SA poprzez IKE. Minimalna wartość to 180 sekund. 13

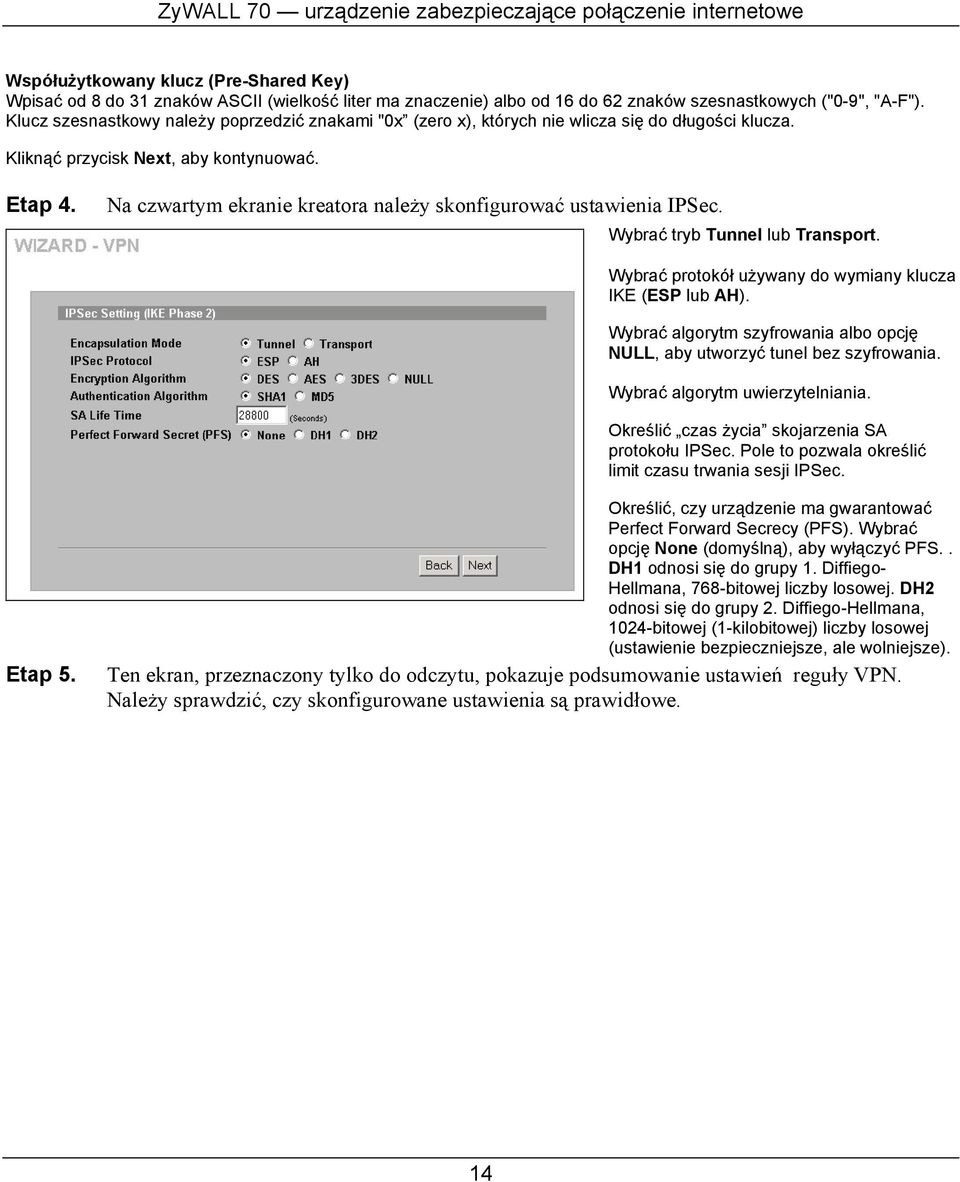

15 Współużytkowany klucz (Pre-Shared Key) Wpisać od 8 do 31 znaków ASCII (wielkość liter ma znaczenie) albo od 16 do 62 znaków szesnastkowych ("0-9", "A-F"). Klucz szesnastkowy należy poprzedzić znakami "0x (zero x), których nie wlicza się do długości klucza. Kliknąć przycisk Next, aby kontynuować. Etap 4. Na czwartym ekranie kreatora należy skonfigurować ustawienia IPSec. Wybrać tryb Tunnel lub Transport. Wybrać protokół używany do wymiany klucza IKE (ESP lub AH). Wybrać algorytm szyfrowania albo opcję NULL, aby utworzyć tunel bez szyfrowania. Wybrać algorytm uwierzytelniania. Określić czas życia skojarzenia SA protokołu IPSec. Pole to pozwala określić limit czasu trwania sesji IPSec. Etap 5. Określić, czy urządzenie ma gwarantować Perfect Forward Secrecy (PFS). Wybrać opcję None (domyślną), aby wyłączyć PFS.. DH1 odnosi się do grupy 1. Diffiego- Hellmana, 768-bitowej liczby losowej. DH2 odnosi się do grupy 2. Diffiego-Hellmana, 1024-bitowej (1-kilobitowej) liczby losowej (ustawienie bezpieczniejsze, ale wolniejsze). Ten ekran, przeznaczony tylko do odczytu, pokazuje podsumowanie ustawień reguły VPN. Należy sprawdzić, czy skonfigurowane ustawienia są prawidłowe. 14

16 Kliknąć przycisk Finish, aby zapisać ustawienia i zakończyć działanie kreatora. Można również kliknąć przycisk Back, aby wrócić do poprzedniego ekranu. 4. Rozwiązywanie problemów PROBLEM ROZWIĄZANIE Po włączeniu urządzenia ZyWALL nie świeci żaden ze wskaźników LED Nie można uzyskać dostępu do urządzenia ZyWALL z sieci lokalnej Nie można uzyskać połączenia z żadnym z komputerów w sieci lokalnej Upewnić się, że zasilacz jest podłączony do urządzenia ZyWALL i do gniazda elektrycznego. Sprawdzić połączenia kablowe. Jeśli wskaźniki LED nadal się nie zapalają, może to świadczyć o problemie sprzętowym. Należy skontaktować się ze sprzedawcą urządzenia. Należy sprawdzić połączenia kablowe między urządzeniem ZyWALL a komputerem lub koncentratorem. Szczegółowe informacje można znaleźć w rozdziale poświęconym panelowi przedniemu. Należy sprawdzić łączność z urządzeniem ZyWALL, wydając polecenie ping w komputerze podłączonym do sieci lokalnej. Należy sprawdzić, czy w komputerze zainstalowana jest karta Ethernet i czy działa ona prawidłowo. Jeśli wskaźniki LED 10/100M LAN nie świecą, należy sprawdzić połączenia kablowe między urządzeniem ZyWALL a komputerami w sieci lokalnej. Należy upewnić się, że adresy IP i maski podsieci w urządzeniu ZyWALL oraz w komputerach podłączonych do sieci lokalnej należą do tego samego zakresu. 15

17 PROBLEM Nie można uzyskać adresu IP portu WAN od dostawcy usług internetowych. ROZWIĄZANIE Adres IP portu WAN jest przydzielany po tym, jak dostawca usług internetowych zweryfikuje adres MAC, nazwę komputera albo identyfikator użytkownika. Należy dowiedzieć się, jakiej metody weryfikacji używa dostawca usług, a następnie skonfigurować odpowiednie pola. Jeśli dostawca sprawdza adres MAC portu WAN, należy skopiować adres MAC komputera podłączonego do sieci lokalnej. Należy kliknąć łącze WAN, a następnie kartę WAN1 lub WAN2, zaznaczyć opcję Spoof WAN MAC Address i wpisać adres IP komputera, którego adres MAC ma zostać skopiowany. Jeśli dostawca sprawdza nazwę hosta, należy wpisać nazwę komputera w polu System Name na ekranie MAINTENANCE General (zobacz podrozdział Modyfikowanie ustawień w Instrukcji użytkownika). Jeśli dostawca sprawdza identyfikator użytkownika, należy kliknąć łącze WAN, a następnie kartę WAN1 lub WAN2. Należy sprawdzić typ usługi, nazwę użytkownika i hasło. Nie można uzyskać dostępu do Internetu Należy sprawdzić połączenie między urządzeniem ZyWALL a modemem kablowym/dsl. Kliknąć łącze WAN, aby zweryfikować ustawienia. 16

18 17
