1. KOMPLEKSOWE ROZWIĄZANIA DLA DATA CENTER

Wielkość: px
Rozpocząć pokaz od strony:

Download "1. KOMPLEKSOWE ROZWIĄZANIA DLA DATA CENTER"

Transkrypt

1 1. KOMPLEKSOWE ROZWIĄZANIA DLA DATA CENTER 1. KOMPLEKSOWE ROZWIĄZANIA DLA DATA CENTER 1.1 Gorąca/zimna przestrzeń 1.2 Zamknięta zimna przestrzeń 1.3 Zasilanie z komory z powrotem do pomieszczenia 1.4 Zasilanie z pomieszczenia z powrotem przewodem powietrznym 1.5 Chłodzenie w zamkniętej pętli - urządzenie montowane na boku szafy GORĄCA / ZIMNA PRZESTRZEŃ 1 ZAMKNIĘTA ZIMNA PRZESTRZEŃ 2

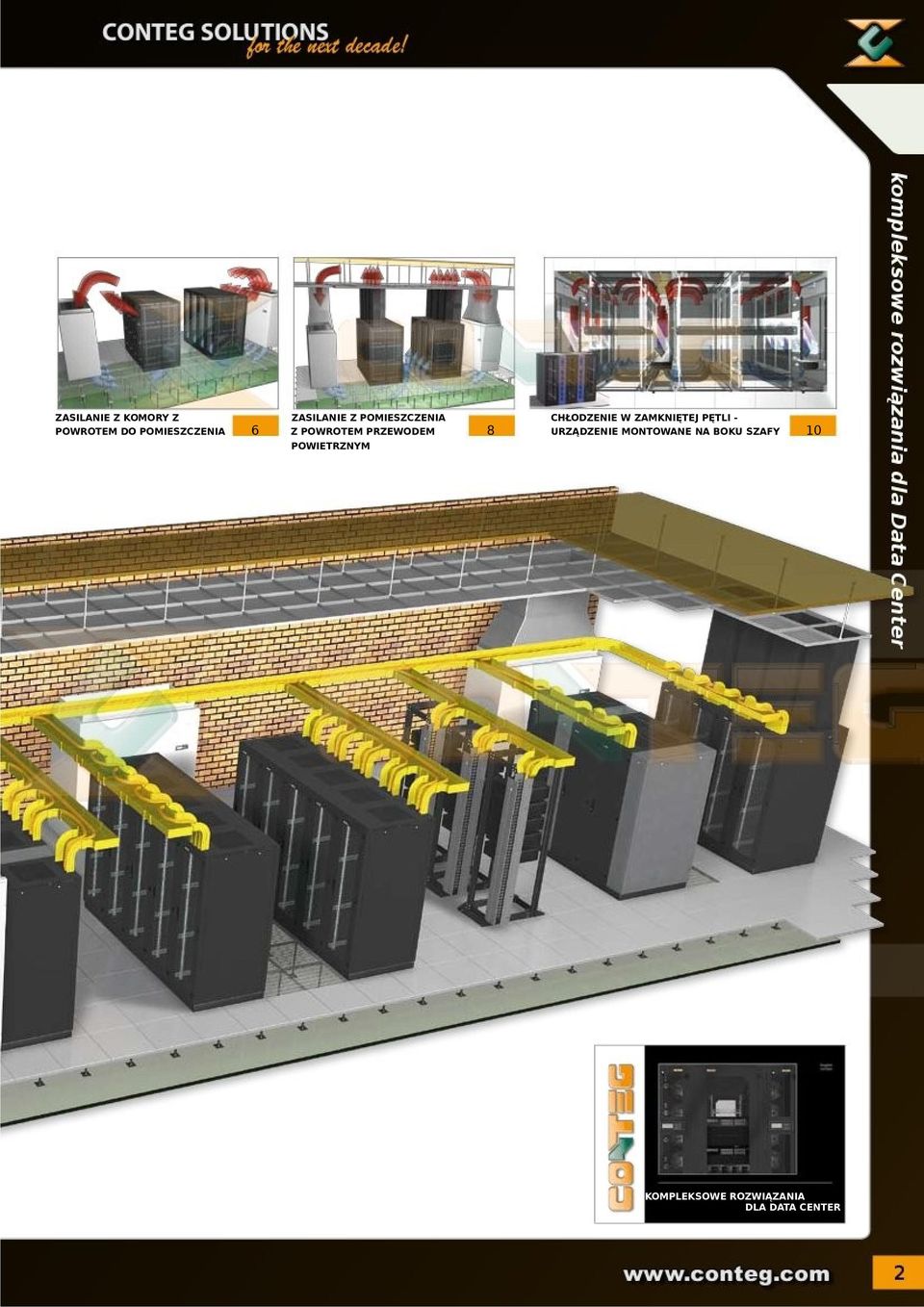

2 ZASILANIE Z KOMORY Z POWROTEM DO POMIESZCZENIA 6 ZASILANIE Z POMIESZCZENIA Z POWROTEM PRZEWODEM 8 CHŁODZENIE W ZAMKNIĘTEJ PĘTLI URZĄDZENIE MONTOWANE NA BOKU SZAFY 10 POWIETRZNYM KOMPLEKSOWE ROZWIĄZANIA DLA DATA CENTER

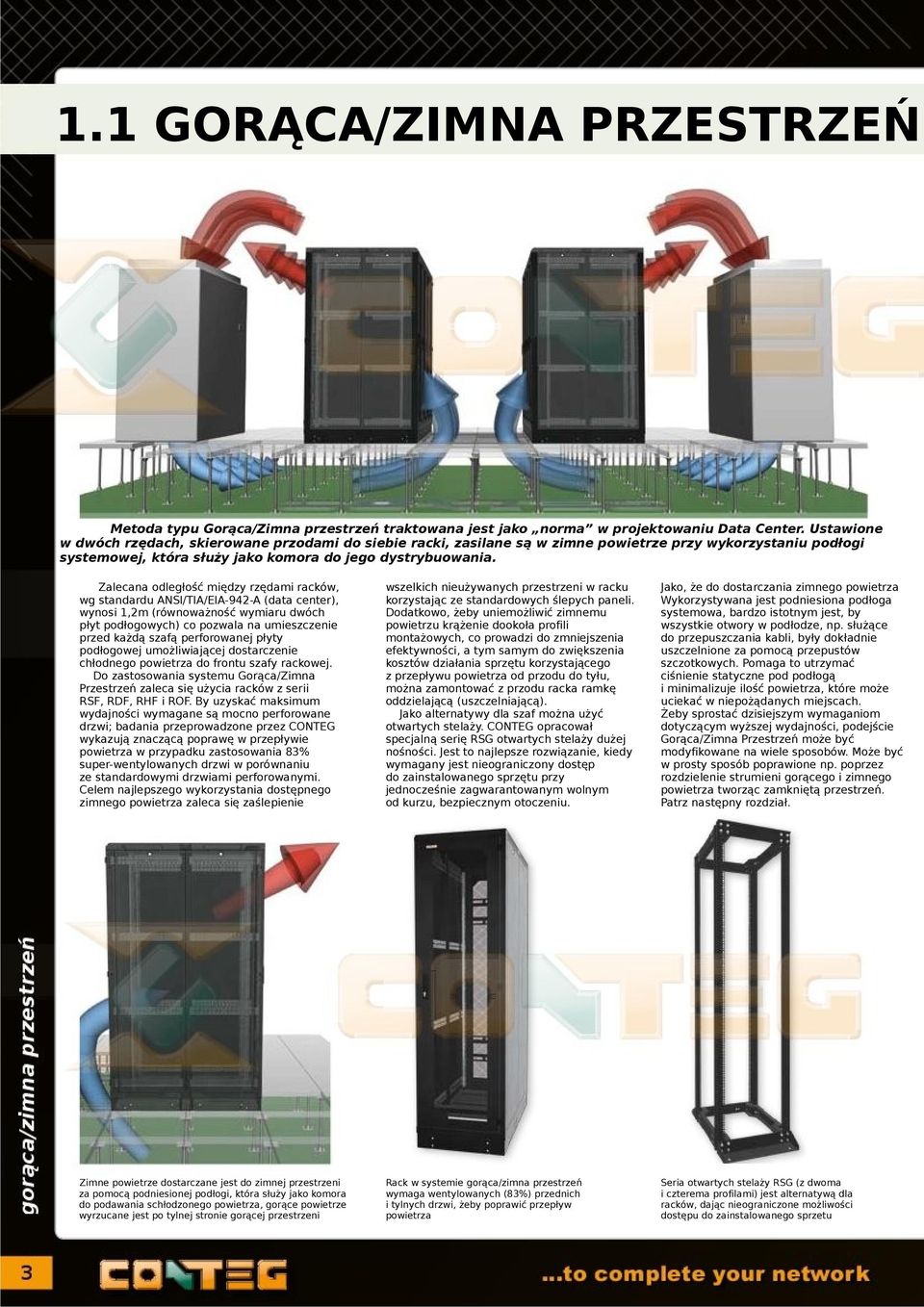

3 1.1 GORĄCA/ZIMNA PRZESTRZEŃ Metoda typu Gorąca/Zimna przestrzeń traktowana jest jako norma w projektowaniu Data Center. Ustawione w dwóch rzędach, skierowane przodami do siebie racki, zasilane są w zimne powietrze przy wykorzystaniu podłogi systemowej, która służy jako komora do jego dystrybuowania. Zalecana odległość między rzędami racków, wg standardu ANSI/TIA/EIA-942-A (data center), wynosi 1,2m (równoważność wymiaru dwóch płyt podłogowych) co pozwala na umieszczenie przed każdą szafą perforowanej płyty podłogowej umożliwiającej dostarczenie chłodnego powietrza do frontu szafy rackowej. Do zastosowania systemu Gorąca/Zimna Przestrzeń zaleca się użycia racków z serii RSF, RDF, RHF i ROF. By uzyskać maksimum wydajności wymagane są mocno perforowane drzwi; badania przeprowadzone przez CONTEG wykazują znaczącą poprawę w przepływie powietrza w przypadku zastosowania 83% super-wentylowanych drzwi w porównaniu ze standardowymi drzwiami perforowanymi. Celem najlepszego wykorzystania dostępnego zimnego powietrza zaleca się zaślepienie wszelkich nieużywanych przestrzeni w racku korzystając ze standardowych ślepych paneli. Dodatkowo, żeby uniemożliwić zimnemu powietrzu krążenie dookoła profili montażowych, co prowadzi do zmniejszenia efektywności, a tym samym do zwiększenia kosztów działania sprzętu korzystającego z przepływu powietrza od przodu do tyłu, można zamontować z przodu racka ramkę oddzielającą (uszczelniającą). Jako alternatywy dla szaf można użyć otwartych stelaży. CONTEG opracował specjalną serię RSG otwartych stelaży dużej nośności. Jest to najlepsze rozwiązanie, kiedy wymagany jest nieograniczony dostęp do zainstalowanego sprzętu przy jednocześnie zagwarantowanym wolnym od kurzu, bezpiecznym otoczeniu. Jako, że do dostarczania zimnego powietrza Wykorzystywana jest podniesiona podłoga systemowa, bardzo istotnym jest, by wszystkie otwory w podłodze, np. służące do przepuszczania kabli, były dokładnie uszczelnione za pomocą przepustów szczotkowych. Pomaga to utrzymać ciśnienie statyczne pod podłogą i minimalizuje ilość powietrza, które może uciekać w niepożądanych miejscach. Żeby sprostać dzisiejszym wymaganiom dotyczącym wyższej wydajności, podejście Gorąca/Zimna Przestrzeń może być modyfikowane na wiele sposobów. Może być w prosty sposób poprawione np. poprzez rozdzielenie strumieni gorącego i zimnego powietrza tworząc zamkniętą przestrzeń. Patrz następny rozdział. Zimne powietrze dostarczane jest do zimnej przestrzeni za pomocą podniesionej podłogi, która służy jako komora do podawania schłodzonego powietrza, gorące powietrze wyrzucane jest po tylnej stronie gorącej przestrzeni Rack w systemie gorąca/zimna przestrzeń wymaga wentylowanych (83%) przednich i tylnych drzwi, żeby poprawić przepływ powietrza Seria otwartych stelaży RSG (z dwoma i czterema profilami) jest alternatywą dla racków, dając nieograniczone możliwości dostępu do zainstalowanego sprzetu

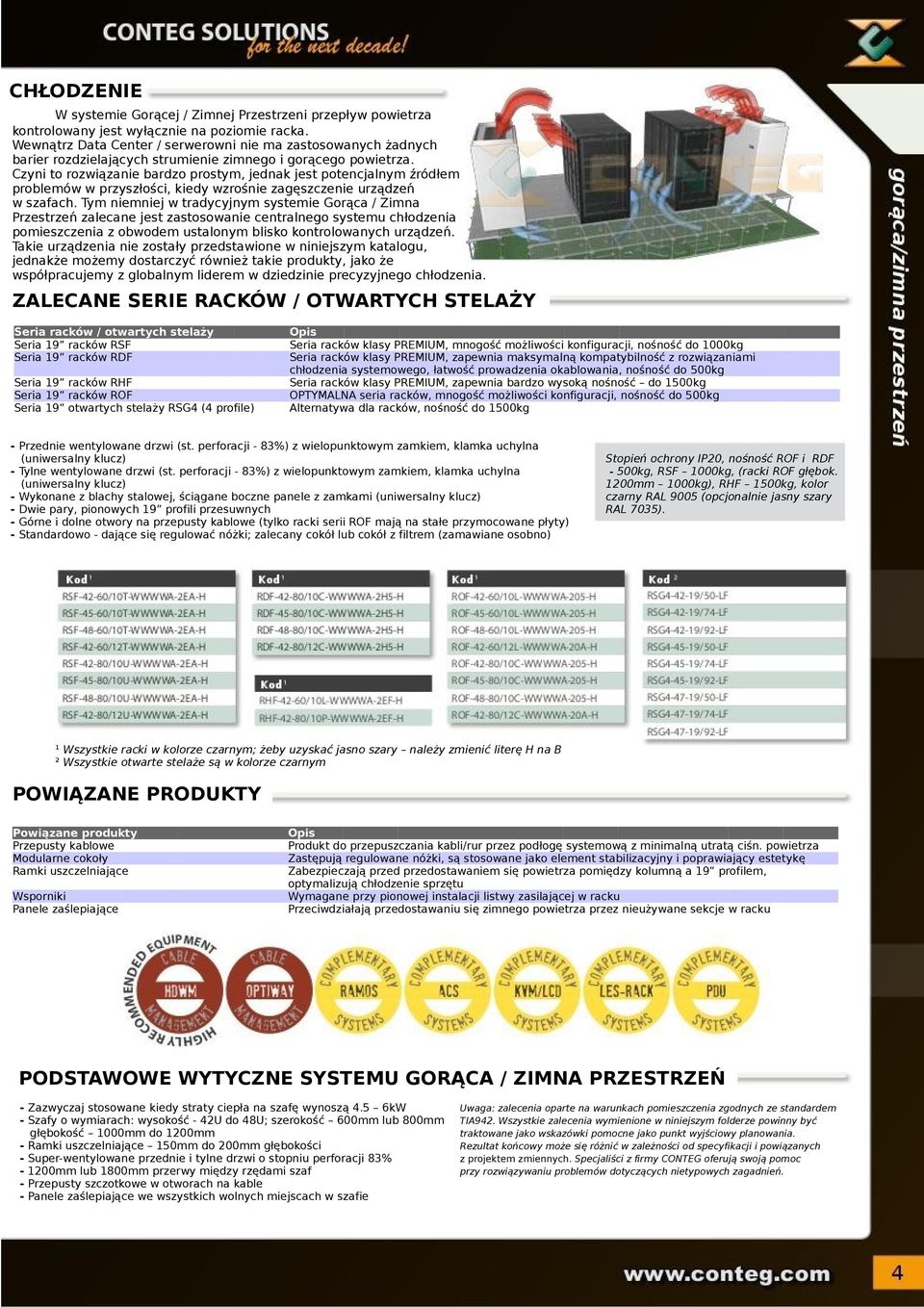

4 CHŁODZENIE W systemie Gorącej / Zimnej Przestrzeni przepływ powietrza kontrolowany jest wyłącznie na poziomie racka. Wewnątrz Data Center / serwerowni nie ma zastosowanych żadnych barier rozdzielających strumienie zimnego i gorącego powietrza. Czyni to rozwiązanie bardzo prostym, jednak jest potencjalnym źródłem problemów w przyszłości, kiedy wzrośnie zagęszczenie urządzeń w szafach. Tym niemniej w tradycyjnym systemie Gorąca / Zimna Przestrzeń zalecane jest zastosowanie centralnego systemu chłodzenia pomieszczenia z obwodem ustalonym blisko kontrolowanych urządzeń. Takie urządzenia nie zostały przedstawione w niniejszym katalogu, jednakże możemy dostarczyć również takie produkty, jako że współpracujemy z globalnym liderem w dziedzinie precyzyjnego chłodzenia. ZALECANE SERIE RACKÓW / OTWARTYCH STELAŻY Seria racków / otwartych stelaży Seria 19 racków RSF Seria 19 racków RDF Seria 19 racków RHF Seria 19 racków ROF Seria 19 otwartych stelaży RSG4 (4 profile) Seria racków klasy PREMIUM, mnogość możliwości konfiguracji, nośność do 1000kg Seria racków klasy PREMIUM, zapewnia maksymalną kompatybilność z rozwiązaniami chłodzenia systemowego, łatwość prowadzenia okablowania, nośność do 500kg Seria racków klasy PREMIUM, zapewnia bardzo wysoką nośność do 1500kg OPTYMALNA seria racków, mnogość możliwości konfiguracji, nośność do 500kg Alternatywa dla racków, nośność do 1500kg - Przednie wentylowane drzwi (st. perforacji - 83%) z wielopunktowym zamkiem, klamka uchylna - Tylne wentylowane drzwi (st. perforacji - 83%) z wielopunktowym zamkiem, klamka uchylna - Wykonane z blachy stalowej, ściągane boczne panele z zamkami - Dwie pary, pionowych 19 profili przesuwnych - Górne i dolne otwory na przepusty kablowe (tylko racki serii ROF mają na stałe przymocowane płyty) - Standardowo - dające się regulować nóżki; zalecany cokół lub cokół z filtrem (zamawiane osobno) Stopień ochrony IP20, nośność ROF i RDF - 500kg, RSF 1000kg, (racki ROF głębok. 1200mm 1000kg), RHF 1500kg, kolor czarny RAL 9005 (opcjonalnie jasny szary RAL 7035). ¹ Wszystkie racki w kolorze czarnym; żeby uzyskać jasno szary należy zmienić literę H na B ² Wszystkie otwarte stelaże są w kolorze czarnym POWIĄZANE PRODUKTY Powiązane produkty Przepusty kablowe Modularne cokoły Ramki uszczelniające Wsporniki Panele zaślepiające Produkt do przepuszczania kabli/rur przez podłogę systemową z minimalną utratą ciśn. powietrza Zastępują regulowane nóżki, są stosowane jako element stabilizacyjny i poprawiający estetykę Zabezpieczają przed przedostawaniem się powietrza pomiędzy kolumną a 19 profilem, optymalizują chłodzenie sprzętu Wymagane przy pionowej instalacji listwy zasilającej w racku Przeciwdziałają przedostawaniu się zimnego powietrza przez nieużywane sekcje w racku PODSTAWOWE WYTYCZNE SYSTEMU GORĄCA / ZIMNA PRZESTRZEŃ - Zazwyczaj stosowane kiedy straty ciepła na szafę wynoszą 4.5 6kW - Szafy o wymiarach: wysokość - 42U do 48U; szerokość 600mm lub 800mm głębokość 1000mm do 1200mm - Ramki uszczelniające 150mm do 200mm głębokości - Super-wentylowane przednie i tylne drzwi o stopniu perforacji 83% mm lub 1800mm przerwy między rzędami szaf - Przepusty szczotkowe w otworach na kable - Panele zaślepiające we wszystkich wolnych miejscach w szafie Uwaga: zalecenia oparte na warunkach pomieszczenia zgodnych ze standardem TIA942. Wszystkie zalecenia wymienione w niniejszym folderze powinny być traktowane jako wskazówki pomocne jako punkt wyjściowy planowania. Rezultat końcowy może się różnić w zależności od specyfikacji i powiązanych z projektem zmiennych. Specjaliści z firmy CONTEG oferują swoją pomoc przy rozwiązywaniu problemów dotyczących nietypowych zagadnień.

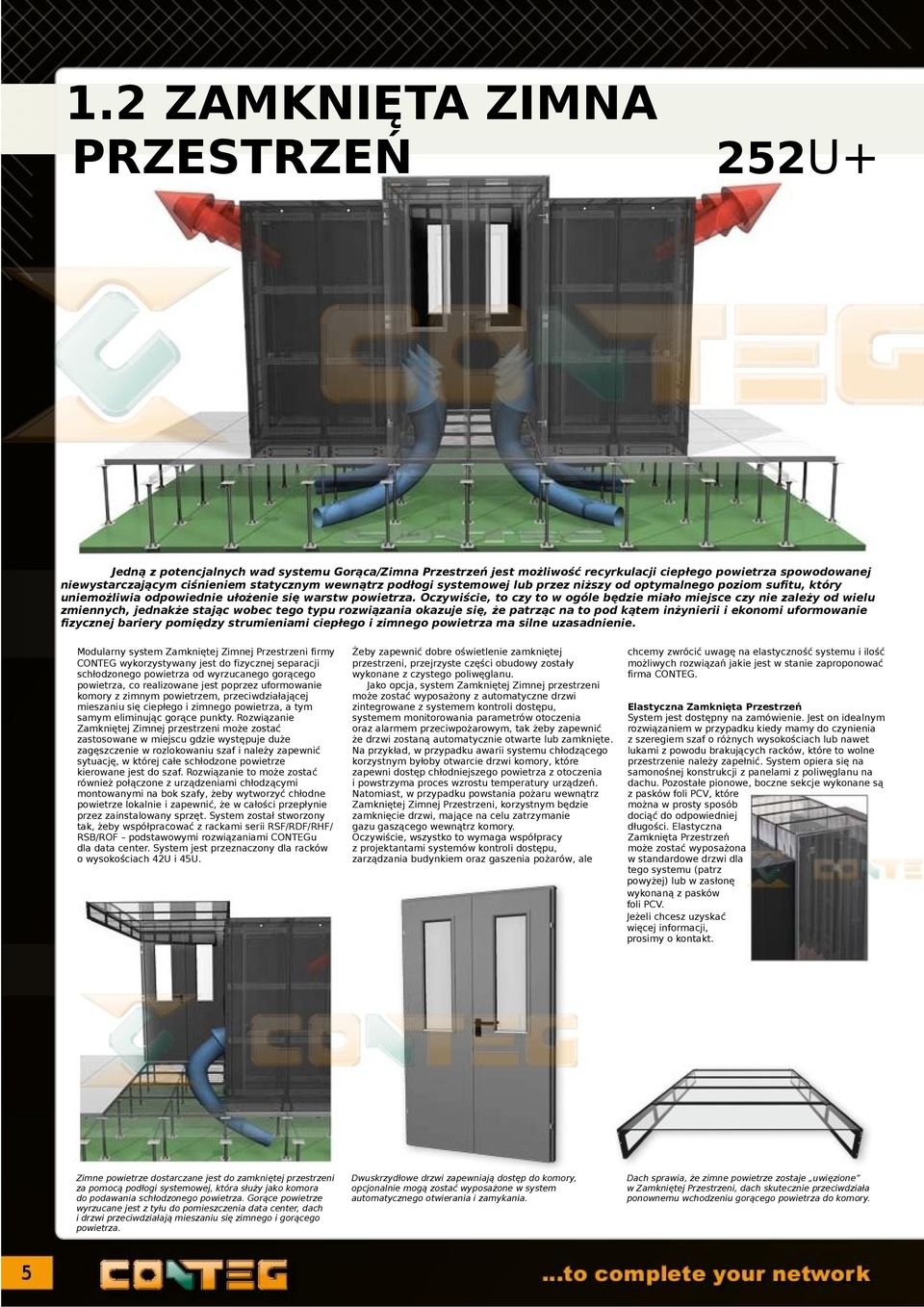

5 1.2 ZAMKNIĘTA ZIMNA PRZESTRZEŃ 252U+ Jedną z potencjalnych wad systemu Gorąca/Zimna Przestrzeń jest możliwość recyrkulacji ciepłego powietrza spowodowanej niewystarczającym ciśnieniem statycznym wewnątrz podłogi systemowej lub przez niższy od optymalnego poziom sufitu, który uniemożliwia odpowiednie ułożenie się warstw powietrza. Oczywiście, to czy to w ogóle będzie miało miejsce czy nie zależy od wielu zmiennych, jednakże stając wobec tego typu rozwiązania okazuje się, że patrząc na to pod kątem inżynierii i ekonomi uformowanie fizycznej bariery pomiędzy strumieniami ciepłego i zimnego powietrza ma silne uzasadnienie. Modularny system Zamkniętej Zimnej Przestrzeni firmy CONTEG wykorzystywany jest do fizycznej separacji schłodzonego powietrza od wyrzucanego gorącego powietrza, co realizowane jest poprzez uformowanie komory z zimnym powietrzem, przeciwdziałającej mieszaniu się ciepłego i zimnego powietrza, a tym samym eliminując gorące punkty. Rozwiązanie Zamkniętej Zimnej przestrzeni może zostać zastosowane w miejscu gdzie występuje duże zagęszczenie w rozlokowaniu szaf i należy zapewnić sytuację, w której całe schłodzone powietrze kierowane jest do szaf. Rozwiązanie to może zostać również połączone z urządzeniami chłodzącymi montowanymi na bok szafy, żeby wytworzyć chłodne powietrze lokalnie i zapewnić, że w całości przepłynie przez zainstalowany sprzęt. System został stworzony tak, żeby współpracować z rackami serii RSF/RDF/RHF/ RSB/ROF podstawowymi rozwiązaniami CONTEGu dla data center. System jest przeznaczony dla racków o wysokościach 42U i 45U. Żeby zapewnić dobre oświetlenie zamkniętej przestrzeni, przejrzyste części obudowy zostały wykonane z czystego poliwęglanu. Jako opcja, system Zamkniętej Zimnej przestrzeni może zostać wyposażony z automatyczne drzwi zintegrowane z systemem kontroli dostępu, systemem monitorowania parametrów otoczenia oraz alarmem przeciwpożarowym, tak żeby zapewnić że drzwi zostaną automatycznie otwarte lub zamknięte. Na przykład, w przypadku awarii systemu chłodzącego korzystnym byłoby otwarcie drzwi komory, które zapewni dostęp chłodniejszego powietrza z otoczenia i powstrzyma proces wzrostu temperatury urządzeń. Natomiast, w przypadku powstania pożaru wewnątrz Zamkniętej Zimnej Przestrzeni, korzystnym będzie zamknięcie drzwi, mające na celu zatrzymanie gazu gaszącego wewnątrz komory. Oczywiście, wszystko to wymaga współpracy z projektantami systemów kontroli dostępu, zarządzania budynkiem oraz gaszenia pożarów, ale Zimne powietrze dostarczane jest do zamkniętej przestrzeni za pomocą podłogi systemowej, która służy jako komora do podawania schłodzonego powietrza. Gorące powietrze wyrzucane jest z tyłu do pomieszczenia data center, dach i drzwi przeciwdziałają mieszaniu się zimnego i gorącego powietrza. Dwuskrzydłowe drzwi zapewniają dostęp do komory, opcjonalnie mogą zostać wyposażone w system automatycznego otwierania i zamykania. chcemy zwrócić uwagę na elastyczność systemu i ilość możliwych rozwiązań jakie jest w stanie zaproponować firma CONTEG. Elastyczna Zamknięta Przestrzeń System jest dostępny na zamówienie. Jest on idealnym rozwiązaniem w przypadku kiedy mamy do czynienia z szeregiem szaf o różnych wysokościach lub nawet lukami z powodu brakujących racków, które to wolne przestrzenie należy zapełnić. System opiera się na samonośnej konstrukcji z panelami z poliwęglanu na dachu. Pozostałe pionowe, boczne sekcje wykonane są z pasków foli PCV, które można w prosty sposób dociąć do odpowiedniej długości. Elastyczna Zamknięta Przestrzeń może zostać wyposażona w standardowe drzwi dla tego systemu (patrz powyżej) lub w zasłonę wykonaną z pasków foli PCV. Jeżeli chcesz uzyskać więcej informacji, prosimy o kontakt. Dach sprawia, że zimne powietrze zostaje uwięzione w Zamkniętej Przestrzeni, dach skutecznie przeciwdziała ponownemu wchodzeniu gorącego powietrza do komory.

6 CHŁODZENIE W systemie Zamkniętej Zimnej Przestrzeni zimne powietrze wytwarzane jest przez centralny system chłodzenia, który współpracuje z zainstalowanymi na obrzeżach jednostkami CRAC/CRAH. Podłoga systemowa wykorzystywana jest jako komora do podawania zimnego powietrza, które dostaje się do Przestrzeni przez otwory w płytach podłogowych. Jeżeli z jakiegoś powodu nie można zastosować podniesionej podłogi, zimne powietrze może być wytwarzane lokalnie przez naścienne chłodziarki typu in-row, które montowane są w rzędzie racków. Rozwiązanie to jest obecnie bardzo popularne, z powodu możliwości radzenia sobie z bardzo dużymi ilościami ciepła. ZALECANE SERIE RACKÓW Seria racków / otwartych stelaży Seria 19 racków RSF Seria 19 racków RDF Seria 19 racków RHF Seria 19 racków ROF Seria racków klasy PREMIUM, mnogość możliwości konfiguracji, nośność do 1000kg Seria racków klasy PREMIUM, zapewnia maksymalną kompatybilność z rozwiązaniami chłodzenia systemowego, łatwość prowadzenia okablowania, nośność do 500kg Seria racków klasy PREMIUM, zapewnia bardzo wysoką nośność do 1500kg OPTYMALNA seria racków, mnogość możliwości konfiguracji, nośność do 500kg - Przednie wentylowane drzwi (st. perforacji - 83%) z wielopunktowym zamkiem, klamka uchylna - Tylne wentylowane drzwi (st. perforacji - 83%) z wielopunktowym zamkiem, klamka uchylna - Wykonane z blachy stalowej, ściągane boczne panele z zamkami - Dwie pary, pionowych 19 profili przesuwnych - Górne i dolne otwory na przepusty kablowe (tylko racki serii ROF mają na stałe przymocowane płyty) - Standardowo - dające się regulować nóżki; zalecany cokół lub cokół z filtrem (zamawiane osobno) Stopień ochrony IP20, nośność ROF i RDF - 500kg, RSF 1000kg, (racki ROF głębok. 1200mm 1000kg), RHF 1500kg, kolor czarny RAL 9005 (opcjonalnie jasny szary RAL 7035). ¹ Wszystkie racki w kolorze czarnym; żeby uzyskać jasno szary należy zmienić literę H na B POWIĄZANE PRODUKTY Powiązane produkty Naścienna chłodziarka in-row Drzwi do Przestrzeni Panele górne System automatycznego otw./zam. drzwi Przepusty kablowe Modularne cokoły Ramki uszczelniające Wsporniki Panele zaślepiające Zalecane w przypadku wysokiego zagęszczenia w Zamkniętej Przestrzeni Zamyka końce komory, jednocześnie zapewniając dostęp do środka kiedy jest taka potrzeba Tworzą górną barierę między rzędami racków przeciwdziałając mieszaniu się gorącego i zimnego powietrza Ułatwiają dostęp do wnętrza Przestrzeni jednocześnie zwiększając bezpieczeństwo użytkowania Służą przepuszczaniu kabli/rur przez podłogę systemową minimalizując straty ciśnienia powietrza Zastępują regulowane nóżki, są stosowane jako element stabilizacyjny i poprawiający estetykę Zabezpieczają przed przedostawaniem się powietrza pomiędzy kolumną a 19 profilem, optymalizują chłodzenie sprzętu Wymagane przy pionowej instalacji listwy zasilającej w racku Przeciwdziałają przedostawaniu się zimnego powietrza przez nieużywane sekcje w racku PODSTAWOWE WYTYCZNE SYSTEMU ZAMKNIĘTA ZIMNA PRZESTRZEŃ - Zazwyczaj stosowane kiedy straty ciepła na szafę wynoszą kW - Szafy o wymiarach: wysokość - 42U do 48U; szerokość 600mm lub 800mm głębokość mm do 1200mm - Ramki uszczelniające 150mm do 200mm głębokości - Super-wentylowane przednie i tylne drzwi o stopniu perforacji 83% (lub pełne drzwi tylne kiedy zastosowano powrót przewodem powietrznym) mm lub 1800mm przerwy między rzędami szaf - Przepusty szczotkowe w otworach na kable - Panele zaślepiające we wszystkich wolnych miejscach w szafie - Monitorowanie warunków w Zamkniętej Przestrzeni oraz wewnątrz racków Uwaga: Występuje wiele możliwości konfiguracji włącznie z układami bez podniesionej podłogi, z zamkniętą przestrzenią z zimnym lub gorącym powietrzem oraz układami wykorzystującymi urządzenia typu in-row jako podstawowe lub dodatkowe chłodzenie.

7 1.3 ZASILANIE Z KOMORY 252U+ Z POWROTEM DO POMIESZCZENIA Zasilanie z komory z powrotem do pomieszczenia jest rozwiązaniem, które optymalizuje wykorzystanie zimnego powietrza poprzez kierowanie go bezpośrednio z podniesionej podłogi na chłodzony sprzęt w rackach. Racki posadowione są na specjalnych spawanych ramach pozycjonujących, które zastępują standardowe płyty podłogowe 600x600. Deflektor zainstalowany na dnie racka kieruje zimne powietrze na przód szafy, tak żeby zostało przeciągnięte przez zainstalowany w środku sprzęt. Istnieje możliwość instalacji żaluzji służącej do regulacji przepływu powietrza lub zamknięcia go całkowicie, jeżeli w racku nie ma aktualnie urządzeń. Zimne powietrze jest zatrzymywane w racku przez pełne drzwi przednie, które zgodnie z preferencjami mogą być wykonane z blachy stalowej lub szkła. Stosuje się ramkę uszczelniającą, za pomocą której Schłodzone powietrze za pomocą deflektora kierowane jest do zimnej strefy, która została stworzona z wykorzystaniem ramki uszczelniającej, paneli zaślepiających i pełnych drzwi przednich. Gorące powietrze opuszcza szafę przez super-wentylowane drzwi tylne. tworzy się zimną strefę przed zainstalowanymi urządzeniami. Wszystkie niewykorzystywane przestrzenie powinny zostać zasłonięte przy użyciu paneli zaślepiających, które mają zapobiegać wyciekom zimnego powietrza. Gorące powietrze jest wyrzucane do pomieszczenia przez super-wentylowane drzwi tylne, zapewniając rozdzielenie strumienia zimnego powietrza od strumienia gorącego powietrza co skutkuje lepszym wykorzystaniem schłodzonego powietrza i eliminacją gorących punktów. Jedną z istotnych zalet systemu Zasilania z Komory z Powrotem do Pomieszczenia jest elastyczność przy planowaniu podłogi systemowej. Z racji, że rack sam w sobie zawiera i rozdziela strumienie powietrza zimnego i gorącego, nie są już wymagane dedykowane przestrzenie zimna i ciepła. Deflektor używany jest do kierowania schłodzonego powietrza (wychodzącego z komory stworzonej przez podniesioną podłogę) do przedniej części racka. Jeżeli w szafie brak jest zainstalowanego sprzętu, można za pomocą żaluzji zamknąć dopływ powietrza do jej wnętrza. Spawana rama pozycjonująca zastępuje płytę podłogową i pozwala na stabilne posadowienie racka na konstrukcji podniesionej podłogi systemowej.

8 CHŁODZENIE W systemie Zasilania z Komory z Powrotem do Pomieszczenia zimne powietrze zazwyczaj wytwarzane jest przez centralny system chłodzenia z granicami zasięgu działania ustalonymi blisko kontrolowanego sprzętu. Podłoga systemowa używana jest jako komora do podawania schłodzonego powietrza. Zimne powietrze poprzez cokół pozycjonujący trafia bezpośrednio do przedniej części racka. Sprawia to, że oba strumienie, zimnego i gorącego powietrza, są od razu rozdzielone i nie mieszają się ze sobą. Jako, że współpracujemy z globalnym liderem w dziedzinie precyzyjnego chłodzenia, jesteśmy gotowi dostarczyć potrzebne systemy chłodzenia. ZALECANE SERIE RACKÓW Seria racków / otwartych stelaży Seria 19 racków RSF Seria 19 racków RDF Seria 19 racków RHF Seria 19 racków ROF Seria racków klasy PREMIUM, mnogość możliwości konfiguracji, nośność do 1000kg Seria racków klasy PREMIUM, zapewnia maksymalną kompatybilność z rozwiązaniami chłodzenia systemowego, łatwość prowadzenia okablowania, nośność do 500kg Seria racków klasy PREMIUM, zapewnia bardzo wysoką nośność do 1500kg OPTYMALNA seria racków, mnogość możliwości konfiguracji, nośność do 500kg - Przednie szklane drzwi z wielopunktowym zamkiem, klamka uchylna - Tylne wentylowane drzwi (st. perforacji - 83%) z wielopunktowym zamkiem, klamka uchylna - Wykonane z blachy stalowej, ściągane boczne panele z zamkami - Dwie pary, pionowych 19 profili przesuwnych - Górne i dolne otwory na przepusty kablowe (tylko racki serii ROF mają na stałe przymocowane płyty) - Standardowo - dające się regulować nóżki; w połączeniu z cokołem pozycjonującym DP-PRF-ROF-60/60 (rama zamawiana osobno) Stopień ochrony IP20, nośność ROF i RDF - 500kg, RSF 1000kg, (racki ROF głębok. 1200mm 1000kg), RHF 1500kg, kolor czarny RAL 9005 (opcjonalnie jasny szary RAL 7035). ¹ Wszystkie racki w kolorze czarnym; żeby uzyskać jasno szary należy zmienić literę H na B POWIĄZANE PRODUKTY Powiązane produkty Ramki uszczelniające Cokoły pozycjonujące Deflektor Przepusty kablowe Wsporniki Panele zaślepiające Zabezpieczają przed przedostawaniem się powietrza pomiędzy kolumną a 19 profilem, optymalizują chłodzenie sprzętu Rack stawiany jest na specjalnym spawanym cokole zastępującym stand. płytę podłogową 600x600 Używany do kierowania schłodzonego powietrza bezpośrednio do zimnej strefy na przodzie racka Produkt do przepuszczania kabli/rur przez podłogę systemową z minimalną utratą ciśn. powietrza Wymagane przy pionowej instalacji listwy zasilającej w racku Przeciwdziałają przedostawaniu się zimnego powietrza przez nieużywane sekcje w racku PODSTAWOWE WYTYCZNE SYSTEMU ZASILANIA Z KOMORY Z POWROTEM DO POMIESZCZENIA - Zazwyczaj stosowane kiedy straty ciepła na szafę wynoszą 4.5 6kW - Szafy o wymiarach: wysokość - 42U do 48U; szerokość 600mm lub 800mm głebokość 1000mm do 1200mm głębokości - Cokoły pozycjonujące w przypadku stosowania szaf o szerokości 600 mm - Ramki uszczelniające 200mm głębokości - Szklane drzwi przednie - Super-wentylowane tylne drzwi o stopniu perforacji 83% - Deflektor, opcjonalnie z żaluzjami mm lub 1800mm przerwy między rzędami szaf - Panele zaślepiające we wszystkich wolnych miejscach w szafie - Monitorowanie warunków w Zamkniętej Przestrzeni oraz wewnątrz racków - Przepusty szczotkowe w otworach na kable Uwaga: Podczas konfigurowania systemu pod uwagę branych będzie wiele zmiennych, takich jak objętość i prędkość dostarczanego powietrza, jak również rodzaj i sposób montażu urządzeń w szafie. Specjaliści z firmy CONTEG są gotowi by pomóc udzielając szczegółowych informacji podczas wykonywania projektu takiego systemu

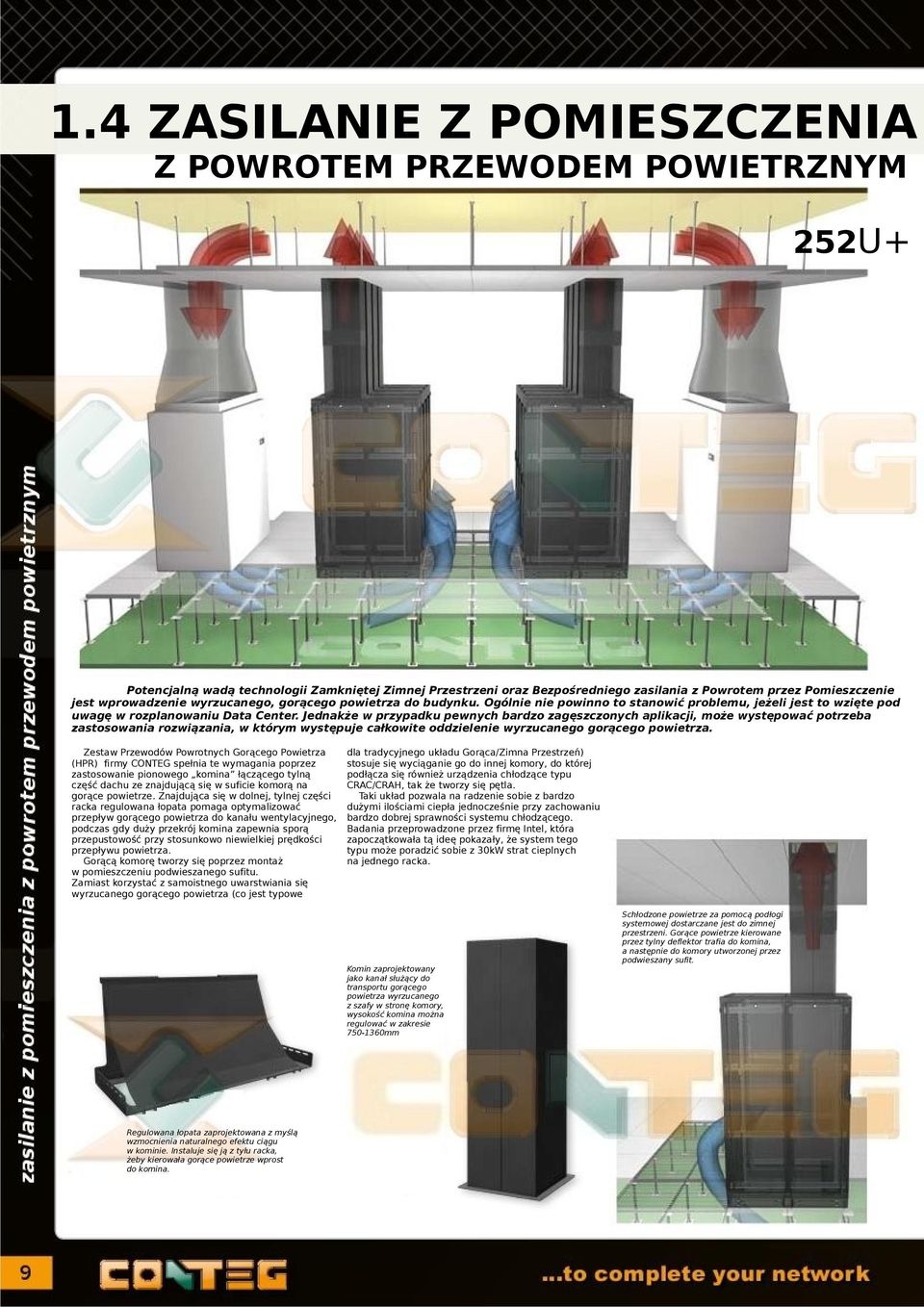

9 1.4 ZASILANIE Z POMIESZCZENIA Z POWROTEM PRZEWODEM POWIETRZNYM 252U+ Potencjalną wadą technologii Zamkniętej Zimnej Przestrzeni oraz Bezpośredniego zasilania z Powrotem przez Pomieszczenie jest wprowadzenie wyrzucanego, gorącego powietrza do budynku. Ogólnie nie powinno to stanowić problemu, jeżeli jest to wzięte pod uwagę w rozplanowaniu Data Center. Jednakże w przypadku pewnych bardzo zagęszczonych aplikacji, może występować potrzeba zastosowania rozwiązania, w którym występuje całkowite oddzielenie wyrzucanego gorącego powietrza. Zestaw Przewodów Powrotnych Gorącego Powietrza (HPR) firmy CONTEG spełnia te wymagania poprzez zastosowanie pionowego komina łączącego tylną część dachu ze znajdującą się w suficie komorą na gorące powietrze. Znajdująca się w dolnej, tylnej części racka regulowana łopata pomaga optymalizować przepływ gorącego powietrza do kanału wentylacyjnego, podczas gdy duży przekrój komina zapewnia sporą przepustowość przy stosunkowo niewielkiej prędkości przepływu powietrza. Gorącą komorę tworzy się poprzez montaż w pomieszczeniu podwieszanego sufitu. Zamiast korzystać z samoistnego uwarstwiania się wyrzucanego gorącego powietrza (co jest typowe dla tradycyjnego układu Gorąca/Zimna Przestrzeń) stosuje się wyciąganie go do innej komory, do której podłącza się również urządzenia chłodzące typu CRAC/CRAH, tak że tworzy się pętla. Taki układ pozwala na radzenie sobie z bardzo dużymi ilościami ciepła jednocześnie przy zachowaniu bardzo dobrej sprawności systemu chłodzącego. Badania przeprowadzone przez firmę Intel, która zapoczątkowała tą ideę pokazały, że system tego typu może poradzić sobie z 30kW strat cieplnych na jednego racka. Schłodzone powietrze za pomocą podłogi systemowej dostarczane jest do zimnej przestrzeni. Gorące powietrze kierowane przez tylny deflektor trafia do komina, a następnie do komory utworzonej przez podwieszany sufit. Komin zaprojektowany jako kanał służący do transportu gorącego powietrza wyrzucanego z szafy w stronę komory, wysokość komina można regulować w zakresie mm Regulowana łopata zaprojektowana z myślą wzmocnienia naturalnego efektu ciągu w kominie. Instaluje się ją z tyłu racka, żeby kierowała gorące powietrze wprost do komina.

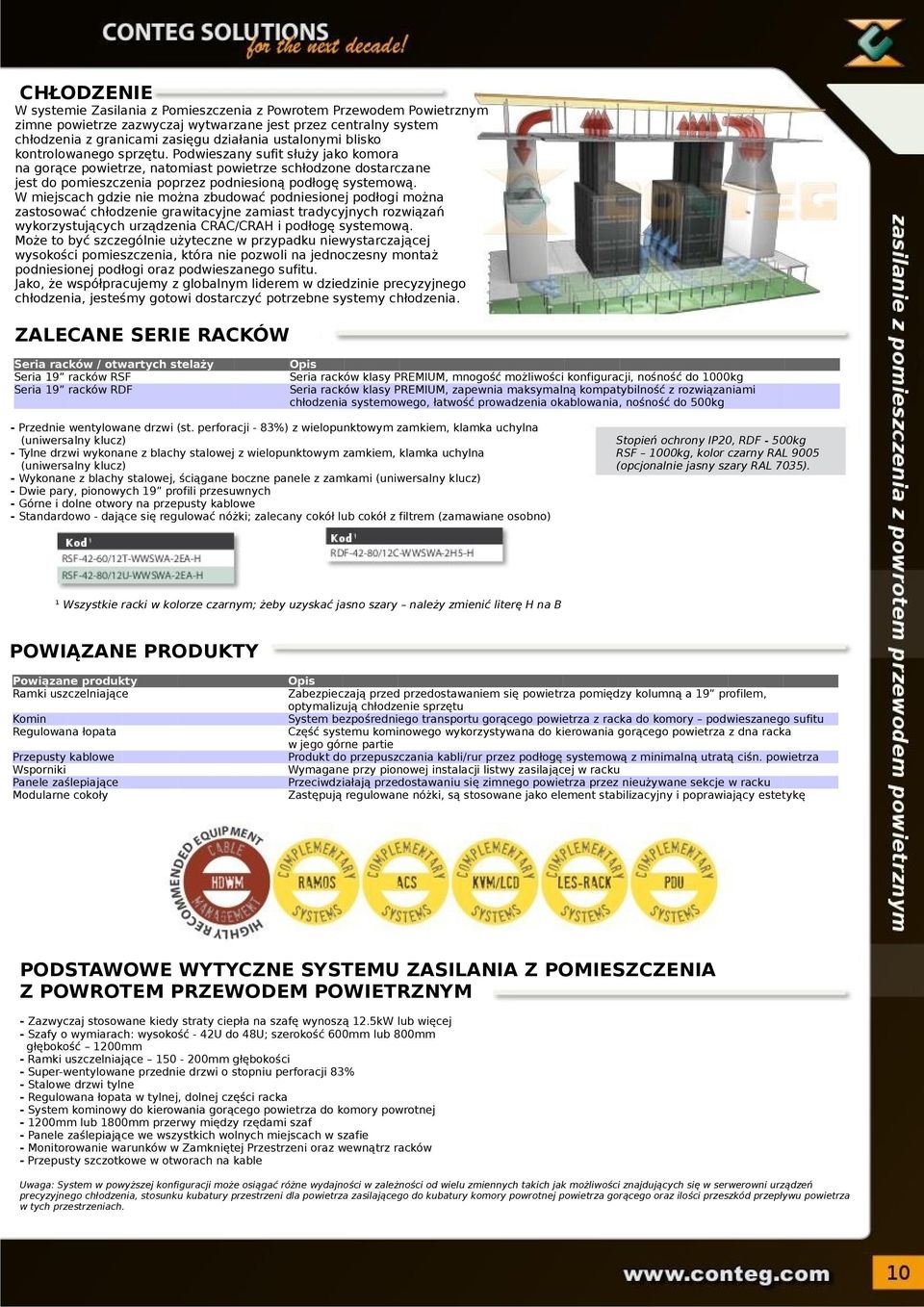

10 CHŁODZENIE W systemie Zasilania z Pomieszczenia z Powrotem Przewodem Powietrznym zimne powietrze zazwyczaj wytwarzane jest przez centralny system chłodzenia z granicami zasięgu działania ustalonymi blisko kontrolowanego sprzętu. Podwieszany sufit służy jako komora na gorące powietrze, natomiast powietrze schłodzone dostarczane jest do pomieszczenia poprzez podniesioną podłogę systemową. W miejscach gdzie nie można zbudować podniesionej podłogi można zastosować chłodzenie grawitacyjne zamiast tradycyjnych rozwiązań wykorzystujących urządzenia CRAC/CRAH i podłogę systemową. Może to być szczególnie użyteczne w przypadku niewystarczającej wysokości pomieszczenia, która nie pozwoli na jednoczesny montaż podniesionej podłogi oraz podwieszanego sufitu. Jako, że współpracujemy z globalnym liderem w dziedzinie precyzyjnego chłodzenia, jesteśmy gotowi dostarczyć potrzebne systemy chłodzenia. ZALECANE SERIE RACKÓW Seria racków / otwartych stelaży Seria 19 racków RSF Seria 19 racków RDF Seria racków klasy PREMIUM, mnogość możliwości konfiguracji, nośność do 1000kg Seria racków klasy PREMIUM, zapewnia maksymalną kompatybilność z rozwiązaniami chłodzenia systemowego, łatwość prowadzenia okablowania, nośność do 500kg - Przednie wentylowane drzwi (st. perforacji - 83%) z wielopunktowym zamkiem, klamka uchylna - Tylne drzwi wykonane z blachy stalowej z wielopunktowym zamkiem, klamka uchylna - Wykonane z blachy stalowej, ściągane boczne panele z zamkami - Dwie pary, pionowych 19 profili przesuwnych - Górne i dolne otwory na przepusty kablowe - Standardowo - dające się regulować nóżki; zalecany cokół lub cokół z filtrem (zamawiane osobno) Stopień ochrony IP20, RDF - 500kg RSF 1000kg, kolor czarny RAL 9005 (opcjonalnie jasny szary RAL 7035). ¹ Wszystkie racki w kolorze czarnym; żeby uzyskać jasno szary należy zmienić literę H na B POWIĄZANE PRODUKTY Powiązane produkty Ramki uszczelniające Komin Regulowana łopata Przepusty kablowe Wsporniki Panele zaślepiające Modularne cokoły Zabezpieczają przed przedostawaniem się powietrza pomiędzy kolumną a 19 profilem, optymalizują chłodzenie sprzętu System bezpośredniego transportu gorącego powietrza z racka do komory podwieszanego sufitu Część systemu kominowego wykorzystywana do kierowania gorącego powietrza z dna racka w jego górne partie Produkt do przepuszczania kabli/rur przez podłogę systemową z minimalną utratą ciśn. powietrza Wymagane przy pionowej instalacji listwy zasilającej w racku Przeciwdziałają przedostawaniu się zimnego powietrza przez nieużywane sekcje w racku Zastępują regulowane nóżki, są stosowane jako element stabilizacyjny i poprawiający estetykę PODSTAWOWE WYTYCZNE SYSTEMU ZASILANIA Z POMIESZCZENIA Z POWROTEM PRZEWODEM POWIETRZNYM - Zazwyczaj stosowane kiedy straty ciepła na szafę wynoszą 12.5kW lub więcej - Szafy o wymiarach: wysokość - 42U do 48U; szerokość 600mm lub 800mm głębokość 1200mm - Ramki uszczelniające mm głębokości - Super-wentylowane przednie drzwi o stopniu perforacji 83% - Stalowe drzwi tylne - Regulowana łopata w tylnej, dolnej części racka - System kominowy do kierowania gorącego powietrza do komory powrotnej mm lub 1800mm przerwy między rzędami szaf - Panele zaślepiające we wszystkich wolnych miejscach w szafie - Monitorowanie warunków w Zamkniętej Przestrzeni oraz wewnątrz racków - Przepusty szczotkowe w otworach na kable Uwaga: System w powyższej konfiguracji może osiągać różne wydajności w zależności od wielu zmiennych takich jak możliwości znajdujących się w serwerowni urządzeń precyzyjnego chłodzenia, stosunku kubatury przestrzeni dla powietrza zasilającego do kubatury komory powrotnej powietrza gorącego oraz ilości przeszkód przepływu powietrza w tych przestrzeniach.

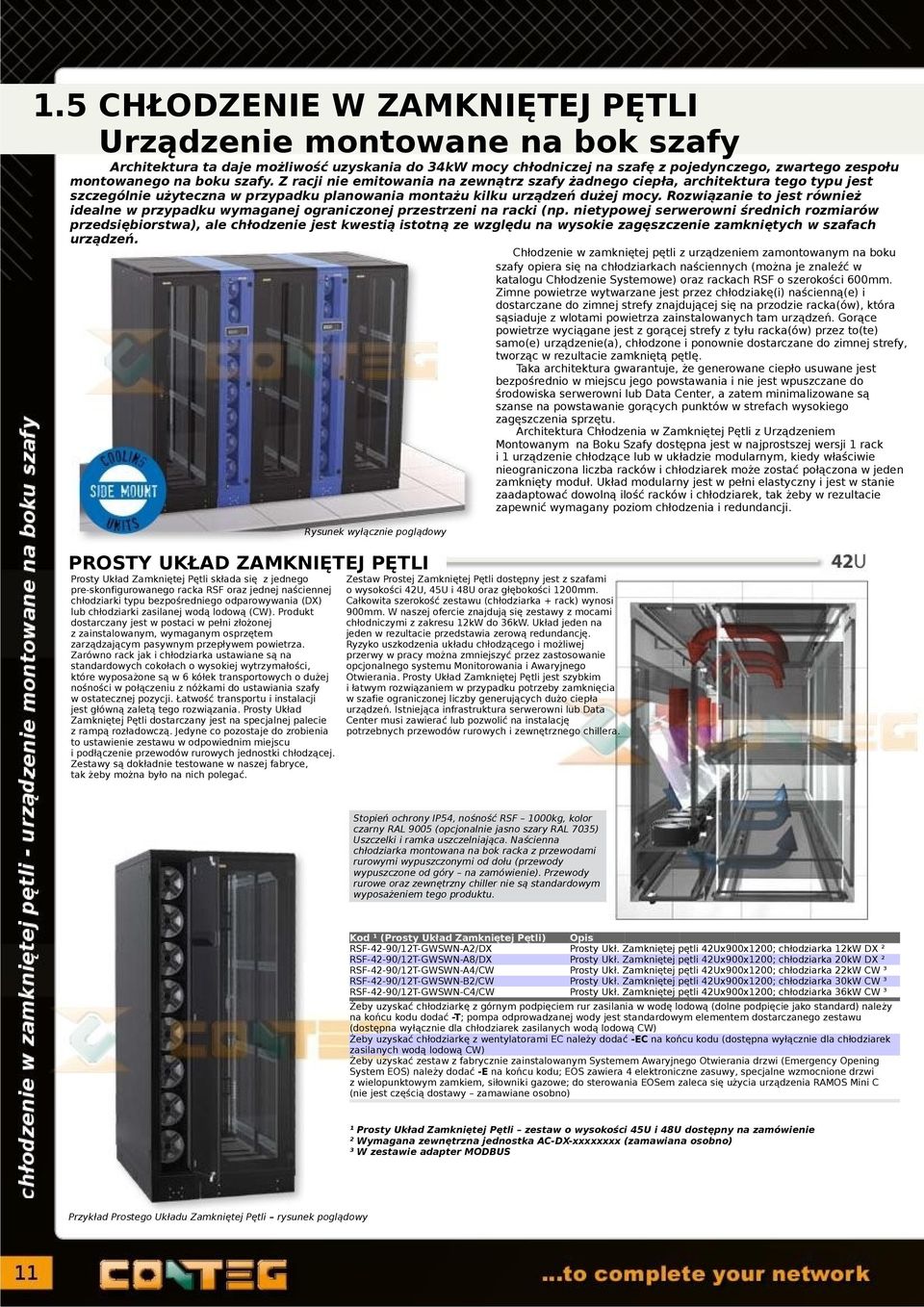

11 1.5 CHŁODZENIE W ZAMKNIĘTEJ PĘTLI Urządzenie montowane na bok szafy Architektura ta daje możliwość uzyskania do 34kW mocy chłodniczej na szafę z pojedynczego, zwartego zespołu montowanego na boku szafy. Z racji nie emitowania na zewnątrz szafy żadnego ciepła, architektura tego typu jest szczególnie użyteczna w przypadku planowania montażu kilku urządzeń dużej mocy. Rozwiązanie to jest również idealne w przypadku wymaganej ograniczonej przestrzeni na racki (np. nietypowej serwerowni średnich rozmiarów przedsiębiorstwa), ale chłodzenie jest kwestią istotną ze względu na wysokie zagęszczenie zamkniętych w szafach urządzeń. Chłodzenie w zamkniętej pętli z urządzeniem zamontowanym na boku szafy opiera się na chłodziarkach naściennych (można je znaleźć w katalogu Chłodzenie Systemowe) oraz rackach RSF o szerokości 600mm. Zimne powietrze wytwarzane jest przez chłodziakę(i) naścienną(e) i dostarczane do zimnej strefy znajdującej się na przodzie racka(ów), która sąsiaduje z wlotami powietrza zainstalowanych tam urządzeń. Gorące powietrze wyciągane jest z gorącej strefy z tyłu racka(ów) przez to(te) samo(e) urządzenie(a), chłodzone i ponownie dostarczane do zimnej strefy, tworząc w rezultacie zamkniętą pętlę. Taka architektura gwarantuje, że generowane ciepło usuwane jest bezpośrednio w miejscu jego powstawania i nie jest wpuszczane do środowiska serwerowni lub Data Center, a zatem minimalizowane są szanse na powstawanie gorących punktów w strefach wysokiego zagęszczenia sprzętu. Architektura Chłodzenia w Zamkniętej Pętli z Urządzeniem Montowanym na Boku Szafy dostępna jest w najprostszej wersji 1 rack i 1 urządzenie chłodzące lub w układzie modularnym, kiedy właściwie nieograniczona liczba racków i chłodziarek może zostać połączona w jeden zamknięty moduł. Układ modularny jest w pełni elastyczny i jest w stanie zaadaptować dowolną ilość racków i chłodziarek, tak żeby w rezultacie zapewnić wymagany poziom chłodzenia i redundancji. Rysunek wyłącznie poglądowy PROSTY UKŁAD ZAMKNIĘTEJ PĘTLI Prosty Układ Zamkniętej Pętli składa się z jednego pre-skonfigurowanego racka RSF oraz jednej naściennej chłodziarki typu bezpośredniego odparowywania (DX) lub chłodziarki zasilanej wodą lodową (CW). Produkt dostarczany jest w postaci w pełni złożonej z zainstalowanym, wymaganym osprzętem zarządzającym pasywnym przepływem powietrza. Zarówno rack jak i chłodziarka ustawiane są na standardowych cokołach o wysokiej wytrzymałości, które wyposażone są w 6 kółek transportowych o dużej nośności w połączeniu z nóżkami do ustawiania szafy w ostatecznej pozycji. Łatwość transportu i instalacji jest główną zaletą tego rozwiązania. Prosty Układ Zamkniętej Pętli dostarczany jest na specjalnej palecie z rampą rozładowczą. Jedyne co pozostaje do zrobienia to ustawienie zestawu w odpowiednim miejscu i podłączenie przewodów rurowych jednostki chłodzącej. Zestawy są dokładnie testowane w naszej fabryce, tak żeby można było na nich polegać. Zestaw Prostej Zamkniętej Pętli dostępny jest z szafami o wysokości 42U, 45U i 48U oraz głębokości 1200mm. Całkowita szerokość zestawu (chłodziarka + rack) wynosi 900mm. W naszej ofercie znajdują się zestawy z mocami chłodniczymi z zakresu 12kW do 36kW. Układ jeden na jeden w rezultacie przedstawia zerową redundancję. Ryzyko uszkodzenia układu chłodzącego i możliwej przerwy w pracy można zmniejszyć przez zastosowanie opcjonalnego systemu Monitorowania i Awaryjnego Otwierania. Prosty Układ Zamkniętej Pętli jest szybkim i łatwym rozwiązaniem w przypadku potrzeby zamknięcia w szafie ograniczonej liczby generujących dużo ciepła urządzeń. Istniejąca infrastruktura serwerowni lub Data Center musi zawierać lub pozwolić na instalację potrzebnych przewodów rurowych i zewnętrznego chillera. Stopień ochrony IP54, nośność RSF 1000kg, kolor czarny RAL 9005 (opcjonalnie jasno szary RAL 7035) Uszczelki i ramka uszczelniająca. Naścienna chłodziarka montowana na bok racka z przewodami rurowymi wypuszczonymi od dołu (przewody wypuszczone od góry na zamówienie). Przewody rurowe oraz zewnętrzny chiller nie są standardowym wyposażeniem tego produktu. Kod ¹ (Prosty Układ Zamkniętej Pętli) RSF-42-90/12T-GWSWN-A2/DX RSF-42-90/12T-GWSWN-A8/DX RSF-42-90/12T-GWSWN-A4/CW RSF-42-90/12T-GWSWN-B2/CW RSF-42-90/12T-GWSWN-C4/CW Prosty Prosty Prosty Prosty Prosty Ukł. Ukł. Ukł. Ukł. Ukł. Zamkniętej Zamkniętej Zamkniętej Zamkniętej Zamkniętej pętli pętli pętli pętli pętli 42Ux900x1200; 42Ux900x1200; 42Ux900x1200; 42Ux900x1200; 42Ux900x1200; chłodziarka chłodziarka chłodziarka chłodziarka chłodziarka 12kW 20kW 22kW 30kW 36kW DX ² DX ² CW ³ CW ³ CW ³ Żeby uzyskać chłodziarkę z górnym podpięciem rur zasilania w wodę lodową (dolne podpięcie jako standard) należy na końcu kodu dodać -T; pompa odprowadzanej wody jest standardowym elementem dostarczanego zestawu (dostępna wyłącznie dla chłodziarek zasilanych wodą lodową CW) Żeby uzyskać chłodziarkę z wentylatorami EC należy dodać -EC na końcu kodu (dostępna wyłącznie dla chłodziarek zasilanych wodą lodową CW) Żeby uzyskać zestaw z fabrycznie zainstalowanym Systemem Awaryjnego Otwierania drzwi (Emergency Opening System EOS) należy dodać -E na końcu kodu; EOS zawiera 4 elektroniczne zasuwy, specjalne wzmocnione drzwi z wielopunktowym zamkiem, siłowniki gazowe; do sterowania EOSem zaleca się użycia urządzenia RAMOS Mini C (nie jest częścią dostawy zamawiane osobno) ¹ Prosty Układ Zamkniętej Pętli zestaw o wysokości 45U i 48U dostępny na zamówienie ² Wymagana zewnętrzna jednostka AC-DX-xxxxxxxx (zamawiana osobno) ³ W zestawie adapter MODBUS Przykład Prostego Układu Zamkniętej Pętli rysunek poglądowy

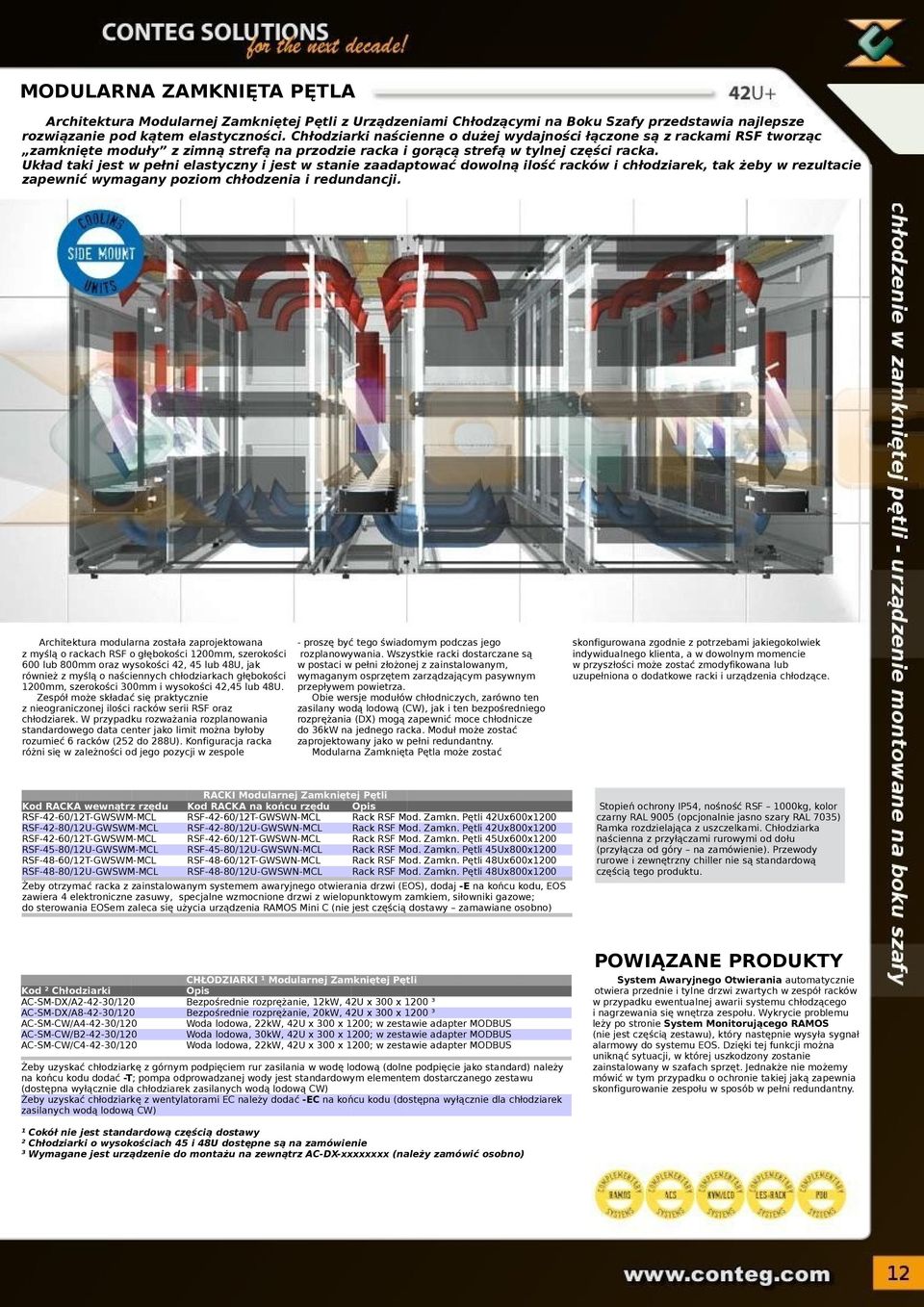

12 MODULARNA ZAMKNIĘTA PĘTLA Architektura Modularnej Zamkniętej Pętli z Urządzeniami Chłodzącymi na Boku Szafy przedstawia najlepsze rozwiązanie pod kątem elastyczności. Chłodziarki naścienne o dużej wydajności łączone są z rackami RSF tworząc zamknięte moduły z zimną strefą na przodzie racka i gorącą strefą w tylnej części racka. Układ taki jest w pełni elastyczny i jest w stanie zaadaptować dowolną ilość racków i chłodziarek, tak żeby w rezultacie zapewnić wymagany poziom chłodzenia i redundancji. Architektura modularna została zaprojektowana z myślą o rackach RSF o głębokości 1200mm, szerokości 600 lub 800mm oraz wysokości 42, 45 lub 48U, jak również z myślą o naściennych chłodziarkach głębokości 1200mm, szerokości 300mm i wysokości 42,45 lub 48U. Zespół może składać się praktycznie z nieograniczonej ilości racków serii RSF oraz chłodziarek. W przypadku rozważania rozplanowania standardowego data center jako limit można byłoby rozumieć 6 racków (252 do 288U). Konfiguracja racka różni się w zależności od jego pozycji w zespole Kod RACKA wewnątrz rzędu RSF-42-60/12T-GWSWM-MCL RSF-42-80/12U-GWSWM-MCL RSF-42-60/12T-GWSWM-MCL RSF-45-80/12U-GWSWM-MCL RSF-48-60/12T-GWSWM-MCL RSF-48-80/12U-GWSWM-MCL - proszę być tego świadomym podczas jego rozplanowywania. Wszystkie racki dostarczane są w postaci w pełni złożonej z zainstalowanym, wymaganym osprzętem zarządzającym pasywnym przepływem powietrza. Obie wersje modułów chłodniczych, zarówno ten zasilany wodą lodową (CW), jak i ten bezpośredniego rozprężania (DX) mogą zapewnić moce chłodnicze do 36kW na jednego racka. Moduł może zostać zaprojektowany jako w pełni redundantny. Modularna Zamknięta Pętla może zostać RACKI Modularnej Zamkniętej Pętli Kod RACKA na końcu rzędu RSF-42-60/12T-GWSWN-MCL Rack RSF RSF-42-80/12U-GWSWN-MCL Rack RSF RSF-42-60/12T-GWSWN-MCL Rack RSF RSF-45-80/12U-GWSWN-MCL Rack RSF RSF-48-60/12T-GWSWN-MCL Rack RSF RSF-48-80/12U-GWSWN-MCL Rack RSF Mod. Mod. Mod. Mod. Mod. Mod. Zamkn. Zamkn. Zamkn. Zamkn. Zamkn. Zamkn. Pętli Pętli Pętli Pętli Pętli Pętli 42Ux600x Ux800x Ux600x Ux800x Ux600x Ux800x1200 skonfigurowana zgodnie z potrzebami jakiegokolwiek indywidualnego klienta, a w dowolnym momencie w przyszłości może zostać zmodyfikowana lub uzupełniona o dodatkowe racki i urządzenia chłodzące. Stopień ochrony IP54, nośność RSF 1000kg, kolor czarny RAL 9005 (opcjonalnie jasno szary RAL 7035) Ramka rozdzielająca z uszczelkami. Chłodziarka naścienna z przyłączami rurowymi od dołu (przyłącza od góry na zamówienie). Przewody rurowe i zewnętrzny chiller nie są standardową częścią tego produktu. Żeby otrzymać racka z zainstalowanym systemem awaryjnego otwierania drzwi (EOS), dodaj -E na końcu kodu, EOS zawiera 4 elektroniczne zasuwy, specjalne wzmocnione drzwi z wielopunktowym zamkiem, siłowniki gazowe; do sterowania EOSem zaleca się użycia urządzenia RAMOS Mini C (nie jest częścią dostawy zamawiane osobno) POWIĄZANE PRODUKTY Kod ² Chłodziarki AC-SM-DX/A /120 AC-SM-DX/A /120 AC-SM-CW/A /120 AC-SM-CW/B /120 AC-SM-CW/C /120 CHŁODZIARKI ¹ Modularnej Zamkniętej Pętli Bezpośrednie rozprężanie, 12kW, 42U x 300 x 1200 ³ Bezpośrednie rozprężanie, 20kW, 42U x 300 x 1200 ³ Woda lodowa, 22kW, 42U x 300 x 1200; w zestawie adapter MODBUS Woda lodowa, 30kW, 42U x 300 x 1200; w zestawie adapter MODBUS Woda lodowa, 22kW, 42U x 300 x 1200; w zestawie adapter MODBUS Żeby uzyskać chłodziarkę z górnym podpięciem rur zasilania w wodę lodową (dolne podpięcie jako standard) należy na końcu kodu dodać -T; pompa odprowadzanej wody jest standardowym elementem dostarczanego zestawu (dostępna wyłącznie dla chłodziarek zasilanych wodą lodową CW) Żeby uzyskać chłodziarkę z wentylatorami EC należy dodać -EC na końcu kodu (dostępna wyłącznie dla chłodziarek zasilanych wodą lodową CW) ¹ Cokół nie jest standardową częścią dostawy ² Chłodziarki o wysokościach 45 i 48U dostępne są na zamówienie ³ Wymagane jest urządzenie do montażu na zewnątrz AC-DX-xxxxxxxx (należy zamówić osobno) System Awaryjnego Otwierania automatycznie otwiera przednie i tylne drzwi zwartych w zespół racków w przypadku ewentualnej awarii systemu chłodzącego i nagrzewania się wnętrza zespołu. Wykrycie problemu leży po stronie System Monitorującego RAMOS (nie jest częścią zestawu), który następnie wysyła sygnał alarmowy do systemu EOS. Dzięki tej funkcji można uniknąć sytuacji, w której uszkodzony zostanie zainstalowany w szafach sprzęt. Jednakże nie możemy mówić w tym przypadku o ochronie takiej jaką zapewnia skonfigurowanie zespołu w sposób w pełni redundantny.
