Przepływomierze pływakowe o zmiennym przekroju Rotametry

Transkrypt

1 Przepływomierze pływakowe o zmiennym przekroju Rotametry

2 Rotametry M335 / M350 / M123 - Tabela doboru rotametru DN cale d Zakres pomiarowy M335 / M350 M123 M10-13 (l/h) 10 3/8 16 1, /8 16 2, / / / / / / / / / / / / / Typ połączenia Uszczelka Pływak połączenie Standardowo PVC gniazdo do klejenia EPDM PVDF M10 13 Na żądanie PP / PE / PVDF gniazdo do FPM Va R ¼ gniazdo gwint. zgrzewania (Viton) (M10 13) M PP / PE / PVDF króciec do R 5/8 gwint zgrzewania zewnętrzny Va/Tg Gniazdo gwintowane Legenda oznaczeń: - PA; poliamid - PSU; polisulfon PVC - polichlorekwinylu PMMA; Plexiglas Va Tg żeliwo plastyczne

3 Rotametry M335 / M350 - Opis produktu Rotametry M335 i M350 wykorzystują zjawisko sendymentacji ciał stałych w cieczy. Pływak w nieruchomej cieczy zaczyna opadać pod wpływem działania siły grawitacji. W momencie gdy pojawi się przepływ, na pływak zaczyna działać dodatkowa siła o przeciwnym zwrocie do siły grawitacji (siła wyporu). Gdy obie siły czyli grawitacji i wyporu zrównoważą się, wówczas pływak pozostanie nieruchomy. Zmienny przekrój kanału pozwala zmieniać punkt równowagi sił w zależności od przepływu, natomiast naniesiona podziałka na transparentnej rurze pozwala na odczytanie aktualnego przepływu. Odczyt dokonuje się za pomocą górnej krawędzi pływaka. Na podziałce Przepływomierza znajduje się standardowa podziałka, skala % oraz dwa regulowane wskaźniki (mogą oznaczać np. dopuszczalny maksymalny przepływ, albo minimalny.) - Cechy produktu - Odporny na zjawisko korozji - Łatwy w montaż/demontażu - Specjalne samoprzylepne podziałki do mediów specjalnych - Uchwyt na dodatkowe akcesoria (czujnik magnetyczny) - Rotametr posiada etykietę DN. Zakres pomiarowy i użyte materiały również są zgodne z DN - Zakres pomiarowy od 50 do l/h - Prowadnice do montażu akcesoriów (czujników magnetycznych) - Materiały Materiał rury mierniczej Max temp. czynnika pływak PA 60 o C PVC 40 o C PSU 100 o C Maksymalne ciśnienie pracy: PN10 przy 20 o C Górny i dolny ogranicznik O-Ring PVDF PVDF EPDM / FPM - Połączenia Gniazdo Króciec Połączenie gwint. wew. Połączenie gwint. zew. PVC: klejone PP: zgrzewane PVDF: zgrzewane PP: zgrzewany PVDF: zgrzewany PE: zgrzewany PVC PP PVDF Stal nierdzewna V4A Żeliwo plastyczne

4 Rotametry M335 / M350 - Strata ciśnienia Zakres pomiarowy (l/h) Strata ciśnienia p (mbar) ,84 22,84 22,84 22,84 24,99 24,99 Zakres pomiarowy (l/h) Strata ciśnienia p (mbar) ,99 24,99 28,23 45,67 45,67 47,24 - dokładność pomiaru; kl. 4 wg definicji zawartej w VDE / DIN 3513 str. 2 Przepływ [%] Błąd pomiarowy [%] Łączna graniczna wartość błędu [%] ,33 5,5 5 4,67 4,43 4,25 4,11 4 1,3 1,6 1,9 2,2 2,5 2,9 3,1 3,4 3,7 4 - Budowa rotametru 1. Tuba pomiarowa 2. Pływak 3. Ogranicznik dolny z nakrętką 4. Ogranicznik górny z nakrętką 5. Nakrętka 6. Końcówka montażowa 7. O-Ring 8. Wskaźnik 9. Prowadnica

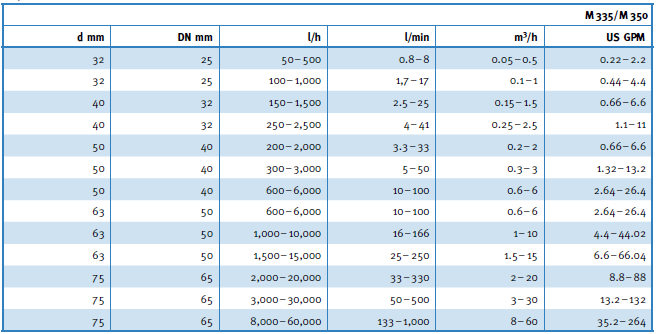

5 Rotametry M335 / M350

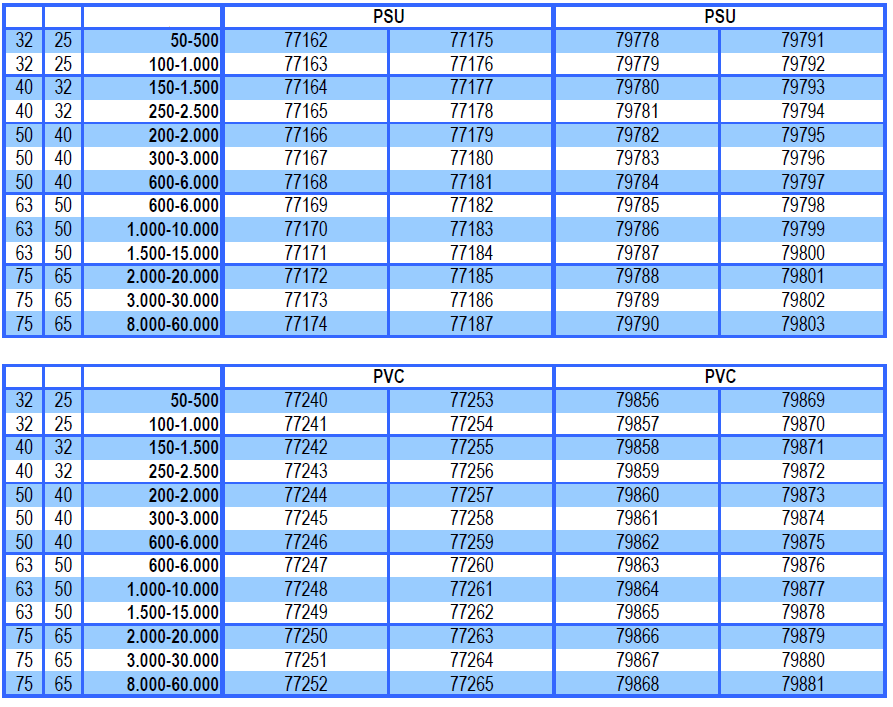

6 Rotametry M335 / M350 - Numery artykułów

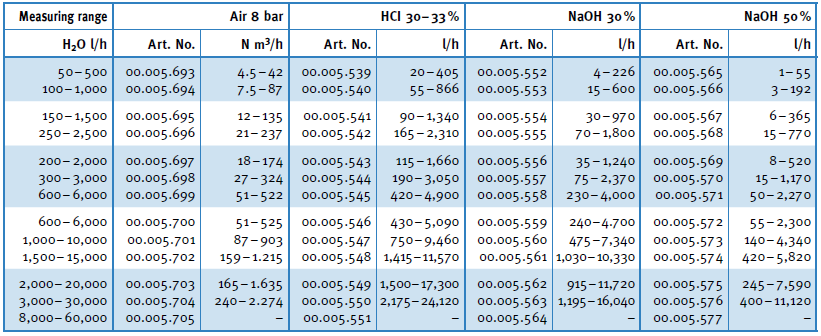

7 Rotametry M335 / M350 - Specjalne skale

8 Rotametry M335 / M350 Możliwe jest wykonanie podziałek na życzenie klienta. Wówczas klient musi podać następujące parametry: - Rodzaj czynnika - gęstość (g/cm 3 ) - lepkość (w cp lub mpas) - temperaturę użytkowania ( o C) - pożądany zakres pomiarowy (l/h) Umieszczając nową podziałkę należy upewnić się czy znacznik na etykiecie ( ) będzie pokrywał się z tym znajdującym się na tubie pomiarowej - Akcesoria Czujnik magnetyczny poziomu minimalnego Z40 Czujnik magnetyczny poziomu maksymalnego Z42 - Instalacja Z racji zasady działania rotametru (czyt. Opis produktu), można go montować jedynie w pozycji pionowej. Rotametr nie powinien być montowany bezpośrednio za wszelkimi zagięciami kanału (kolanka itd.) ponieważ zaburza to przepływ i rotametr może nie działać poprawnie. Zaleca się stosowanie prostego odcinka kanału przed rotametrem o wartości nie mniejszej jak 10 x DN i za rotametrem 5 x DN. - Uwagi Należy unikać skoków ciśnienia. Mogą uszkodzić rotametr Podczas instalacji należy zwrócić szczególną uwagę, aby klej montażowy nie miał styczności z tubą pomiarową. Przed uruchomieniem instalacji należy zwrócić uwagę czy rotametr jest wystarczająco dokręcony. Nakrętki są przypisane do swoich pozycji, nie można zamieniać nakrętkę górną z nakrętką dolną. Dla wody, możliwa jest zmiana jednostek wg poniższej tabeli:

9 Rotametry M335 / M350 W przypadku gdy medium roboczym jest gaz i ciśnienie robocze jest inne niż projektowe dla rotametru, wówczas wskazywany pomiar rotametru należy przemnożyć przez współczynnik korekcyjny x. Wartość współczynnika x w zależności od ciśnienia roboczego ukazuje tabela obok. Przykład: Instalacja o ciś. 0,4 bar wskazanie rotametru 1,184 Instalacja o ciś. 7 bar wskazanie rotametru 2,83

10 Rotametry M123 - Opis produktu Rotametr M123 działa identycznie jak rotametry serii M335 i M350. Przez rotametr zainstalowany pionowo przepływa czynnik w kierunku od dołu do góry. Tuba pomiarowa ma zmienny przekrój, dzięki czemu można uzyskać różny punkt równowagi pływaka i odczytać przepływ. Odczytu dokonuje się za pomocą zamieszczonej na tubie pomiarowej podziałki, oraz górnej krawędzi pływaka. Rotametr serii M123 seryjnie posiada podziałkę przystosowaną dla wody (jako czynnika przepływającego) oraz dwa regulowane wskaźniki (mogą wskazywać np. max/min dopuszczalny przepływ w układzie) - Cechy produktu Odporny na zjawisko korozji. Łatwy montaż u demontaż. Możliwość wykonania specjalnej podziałki odpowiadającej medium roboczemu klienta. Uchwyt montażowy na akcesoria Tuba miernicza posiada etykietę DN i zgodną z nią podziałkę wraz z materiałami Ograniczniki i pływak wykonany z PVDF w standardzie Zakres pomiarowy 1, l/h Wymaga mniej miejsca dzięki skróceniu tuby mierniczej i korzystniejszym przekroju kanału. - Materiały Tuba miernicza Max. Temp. użytkowania dla 1 bar 60 o C Pływak Ograniczniki góra i dół O-ring PVC EPDM PSU 100 o C PVDF PVDF FPM PVDF 140 o C - Połączenia Gniazdo Króciec Połączenie gwint. wew. Połączenie gwint. zew. PVC: klejone PP: zgrzewany PVC St. nierdzewna V4A PP: zgrzewane PVDF: zgrzewany PP Żeliwo plastyczne PVDF: zgrzewane PE: zgrzewany PVDF

11 Rotametry M123 - utrata ciśnienia Woda (l/h) 1,5-15 2, Strata ciśnienia (mm WC) , ,7 44,7 82,8 82,8 82,8 82,8 - dokładność pomiarowa Przepływ [%] Błąd pomiarowy [%] Łączna graniczna wartość błędu [%] ,33 5,5 5 4,67 4,43 4,25 4,11 4 1,3 1,6 1,9 2,2 2,5 2,9 3,1 3,4 3,7 4 - Budowa rotametru 1. Tuba miernicza 2. Pływak 3. Ogranicznik górny z nakrętką 4. Ogranicznik dolny z nakrętką 5. Końcówka montażowa 6. O-Ring 7. Regulowane wskaźniki

12 Rotametry M123 - wymiary - Nr. artykułów

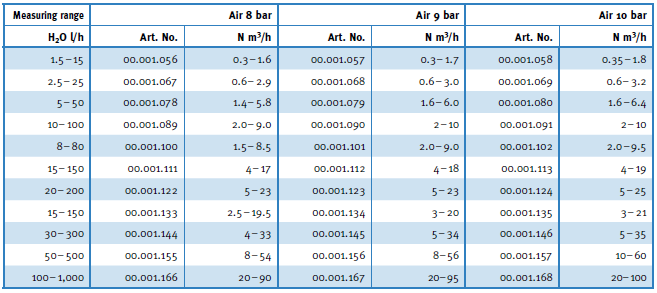

13 Rotametry M123 - Specjalne skale

14 Rotametry M123 - Akcesoria Przełącznik magnetyczny Przełącznik magnetyczny poziomu minimalnego Z40 Przełącznik magnetyczny poziomu maksymalnego Z42 Przełączniki magnetyczne Z40 i Z42 służą do monitorowania granicznego przepływu w układzie. Wraz ze zmianą ilości przepływającej cieczy zmienia się położenie pływaka w tubie mierniczej. Przełączniki umieszcza się w miejscu wskazania przez pływak maksymalnego dopuszczalnego przepływu w układzie (Z42) oraz drugi przełącznik na minimalnym dopuszczalnym poziomie (Z40). Gdy pływak pojawi się na poziomie któregoś z czujników, przełącza go w sposób pokazany w poniższej tabeli, alarmując użytkownika o zaistniałej sytuacji. Przełączniki magnetyczne są bistabilne. Oznacza to że nawet gdy sygnał przełączający czujnik ustanie, czujnik samoistnie nie wróci do stanu poprzedniego. Czujnik mag. Pływak powyżej Pływak poniżej Z40 min. Otwarty Zamknięty Z42 max. Zamknięty Otwarty Dane techniczne Napięcie Natężenie Wsk. wyd Rezystancja Odp. upływowa Temp. pracy Poziom ochrony 1 Min. odległość przełączenia czujnika Max 230 V Max 0,5 A Max 10W / 12VA < 200 mω >10 11 Ω 0 do 55 o C IP mm UWAGA Należy pamiętać że dla przełączników magnetycznych nie są dozwolone nawet krótkotrwałe przeładowania. Dlatego zaleca się używania jedynie wartości granicznych do zasilania przełącznika, bądź zainstalowanie bezpiecznika. Jeżeli użytkownik ma zamiar zamontować przełączniki magnetyczne do przepływomierza, koniecznie musi upewnić się czy na pewno będzie on wyposażony w pływak z elementem magnetycznym. W przeciwnym wypadku czujniki nie będą działać. 1 Zgodnie z DIN 40050
