ŚREDNICA LANCY <12,7 mm <18,0 mm <22,0 mm <30,0 mm <34,0 mm <49,0 mm MIN. POŁĄCZENIE Z 1/2 3/ / / / 2

Transkrypt

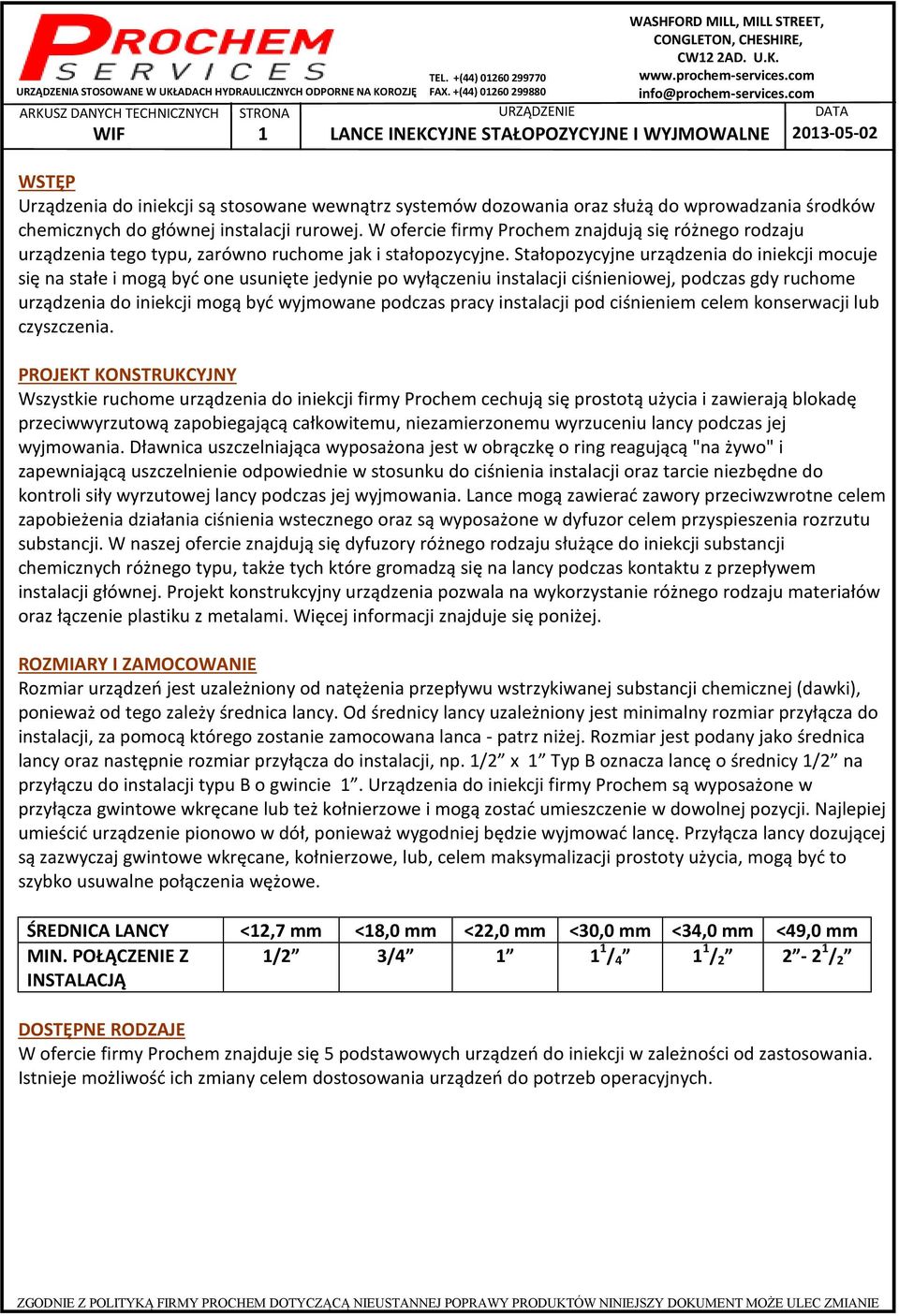

1 1 WSTĘP Urządzenia do iniekcji są stosowane wewnątrz systemów dozowania oraz służą do wprowadzania środków chemicznych do głównej instalacji rurowej. W ofercie firmy Prochem znajdują się różnego rodzaju urządzenia tego typu, zarówno ruchome jak i stałopozycyjne. Stałopozycyjne urządzenia do iniekcji mocuje się na stałe i mogą być one usunięte jedynie po wyłączeniu instalacji ciśnieniowej, podczas gdy ruchome urządzenia do iniekcji mogą być wyjmowane podczas pracy instalacji pod ciśnieniem celem konserwacji lub czyszczenia. PROJEKT KONSTRUKCYJNY Wszystkie ruchome urządzenia do iniekcji firmy Prochem cechują się prostotą użycia i zawierają blokadę przeciwwyrzutową zapobiegającą całkowitemu, niezamierzonemu wyrzuceniu lancy podczas jej wyjmowania. Dławnica uszczelniająca wyposażona jest w obrączkę o ring reagującą "na żywo" i zapewniającą uszczelnienie odpowiednie w stosunku do ciśnienia instalacji oraz tarcie niezbędne do kontroli siły wyrzutowej lancy podczas jej wyjmowania. Lance mogą zawierać zawory przeciwzwrotne celem zapobieżenia działania ciśnienia wstecznego oraz są wyposażone w dyfuzor celem przyspieszenia rozrzutu substancji. W naszej ofercie znajdują się dyfuzory różnego rodzaju służące do iniekcji substancji chemicznych różnego typu, także tych które gromadzą się na lancy podczas kontaktu z przepływem instalacji głównej. Projekt konstrukcyjny urządzenia pozwala na wykorzystanie różnego rodzaju materiałów oraz łączenie plastiku z metalami. Więcej informacji znajduje się poniżej. ROZMIARY I ZAMOCOWANIE Rozmiar urządzeń jest uzależniony od natężenia przepływu wstrzykiwanej substancji chemicznej (dawki), ponieważ od tego zależy średnica lancy. Od średnicy lancy uzależniony jest minimalny rozmiar przyłącza do instalacji, za pomocą którego zostanie zamocowana lanca - patrz niżej. Rozmiar jest podany jako średnica lancy oraz następnie rozmiar przyłącza do instalacji, np. 1/2 x 1 Typ B oznacza lancę o średnicy 1/2 na przyłączu do instalacji typu B o gwincie 1. Urządzenia do iniekcji firmy Prochem są wyposażone w przyłącza gwintowe wkręcane lub też kołnierzowe i mogą zostać umieszczenie w dowolnej pozycji. Najlepiej umieścić urządzenie pionowo w dół, ponieważ wygodniej będzie wyjmować lancę. Przyłącza lancy dozującej są zazwyczaj gwintowe wkręcane, kołnierzowe, lub, celem maksymalizacji prostoty użycia, mogą być to szybko usuwalne połączenia wężowe. ŚREDNICA LANCY <12,7 mm <18,0 mm <22,0 mm <30,0 mm <34,0 mm <49,0 mm MIN. POŁĄCZENIE Z 1/2 3/ / / / 2 INSTALACJĄ DOSTĘPNE RODZAJE W ofercie firmy Prochem znajduje się 5 podstawowych urządzeń do iniekcji w zależności od zastosowania. Istnieje możliwość ich zmiany celem dostosowania urządzeń do potrzeb operacyjnych.

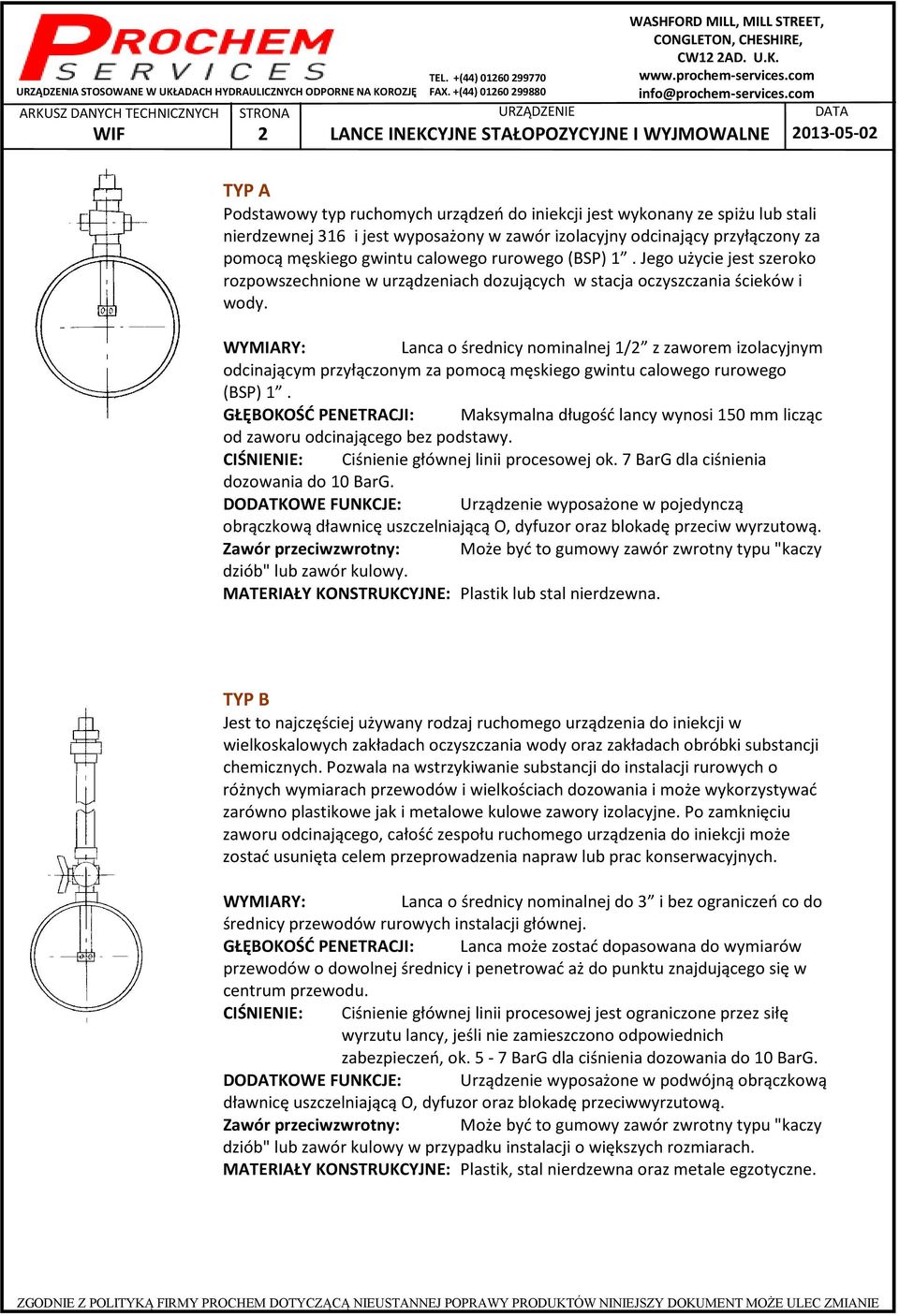

2 2 TYP A Podstawowy typ ruchomych urządzeń do iniekcji jest wykonany ze spiżu lub stali nierdzewnej 316 i jest wyposażony w zawór izolacyjny odcinający przyłączony za pomocą męskiego gwintu calowego rurowego (BSP) 1. Jego użycie jest szeroko rozpowszechnione w urządzeniach dozujących w stacja oczyszczania ścieków i wody. Lanca o średnicy nominalnej 1/2 z zaworem izolacyjnym odcinającym przyłączonym za pomocą męskiego gwintu calowego rurowego (BSP) 1. GŁĘBOKOŚĆ PENETRACJI: Maksymalna długość lancy wynosi 150 mm licząc od zaworu odcinającego bez podstawy. CIŚNIENIE: Ciśnienie głównej linii procesowej ok. 7 BarG dla ciśnienia dozowania do 10 BarG. DODATKOWE FUNKCJE: Urządzenie wyposażone w pojedynczą obrączkową dławnicę uszczelniającą O, dyfuzor oraz blokadę przeciw wyrzutową. Zawór przeciwzwrotny: Może być to gumowy zawór zwrotny typu "kaczy dziób" lub zawór kulowy. MATERIAŁY KONSTRUKCYJNE: Plastik lub stal nierdzewna. TYP B Jest to najczęściej używany rodzaj ruchomego urządzenia do iniekcji w wielkoskalowych zakładach oczyszczania wody oraz zakładach obróbki substancji chemicznych. Pozwala na wstrzykiwanie substancji do instalacji rurowych o różnych wymiarach przewodów i wielkościach dozowania i może wykorzystywać zarówno plastikowe jak i metalowe kulowe zawory izolacyjne. Po zamknięciu zaworu odcinającego, całość zespołu ruchomego urządzenia do iniekcji może zostać usunięta celem przeprowadzenia napraw lub prac konserwacyjnych. GŁĘBOKOŚĆ PENETRACJI: Lanca może zostać dopasowana do wymiarów przewodów o dowolnej średnicy i penetrować aż do punktu znajdującego się w centrum przewodu. CIŚNIENIE: Ciśnienie głównej linii procesowej jest ograniczone przez siłę wyrzutu lancy, jeśli nie zamieszczono odpowiednich zabezpieczeń, ok. 5-7 BarG dla ciśnienia dozowania do 10 BarG. dławnicę uszczelniającą O, dyfuzor oraz blokadę przeciwwyrzutową. Zawór przeciwzwrotny: Może być to gumowy zawór zwrotny typu "kaczy dziób" lub zawór kulowy w przypadku instalacji o większych rozmiarach.

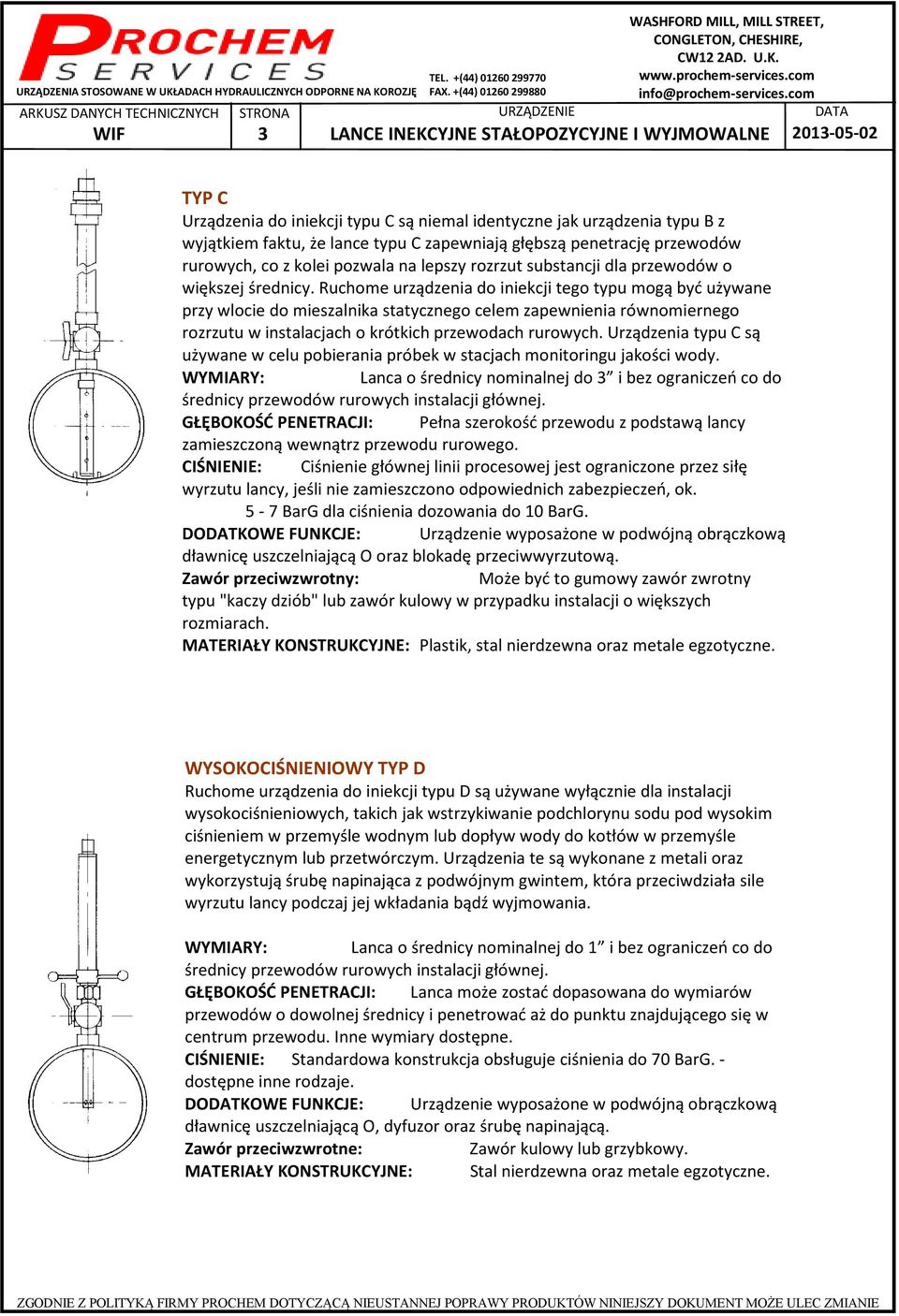

3 3 TYP C Urządzenia do iniekcji typu C są niemal identyczne jak urządzenia typu B z wyjątkiem faktu, że lance typu C zapewniają głębszą penetrację przewodów rurowych, co z kolei pozwala na lepszy rozrzut substancji dla przewodów o większej średnicy. Ruchome urządzenia do iniekcji tego typu mogą być używane przy wlocie do mieszalnika statycznego celem zapewnienia równomiernego rozrzutu w instalacjach o krótkich przewodach rurowych. Urządzenia typu C są używane w celu pobierania próbek w stacjach monitoringu jakości wody. GŁĘBOKOŚĆ PENETRACJI: Pełna szerokość przewodu z podstawą lancy zamieszczoną wewnątrz przewodu rurowego. CIŚNIENIE: Ciśnienie głównej linii procesowej jest ograniczone przez siłę wyrzutu lancy, jeśli nie zamieszczono odpowiednich zabezpieczeń, ok. 5-7 BarG dla ciśnienia dozowania do 10 BarG. dławnicę uszczelniającą O oraz blokadę przeciwwyrzutową. Zawór przeciwzwrotny: Może być to gumowy zawór zwrotny typu "kaczy dziób" lub zawór kulowy w przypadku instalacji o większych rozmiarach. WYSOKOCIŚNIENIOWY TYP D Ruchome urządzenia do iniekcji typu D są używane wyłącznie dla instalacji wysokociśnieniowych, takich jak wstrzykiwanie podchlorynu sodu pod wysokim ciśnieniem w przemyśle wodnym lub dopływ wody do kotłów w przemyśle energetycznym lub przetwórczym. Urządzenia te są wykonane z metali oraz wykorzystują śrubę napinająca z podwójnym gwintem, która przeciwdziała sile wyrzutu lancy podczaj jej wkładania bądź wyjmowania. Lanca o średnicy nominalnej do 1 i bez ograniczeń co do GŁĘBOKOŚĆ PENETRACJI: Lanca może zostać dopasowana do wymiarów przewodów o dowolnej średnicy i penetrować aż do punktu znajdującego się w centrum przewodu. Inne wymiary dostępne. CIŚNIENIE: Standardowa konstrukcja obsługuje ciśnienia do 70 BarG. - dostępne inne rodzaje. dławnicę uszczelniającą O, dyfuzor oraz śrubę napinającą. Zawór przeciwzwrotne: Zawór kulowy lub grzybkowy. MATERIAŁY KONSTRUKCYJNE: Stal nierdzewna oraz metale egzotyczne.

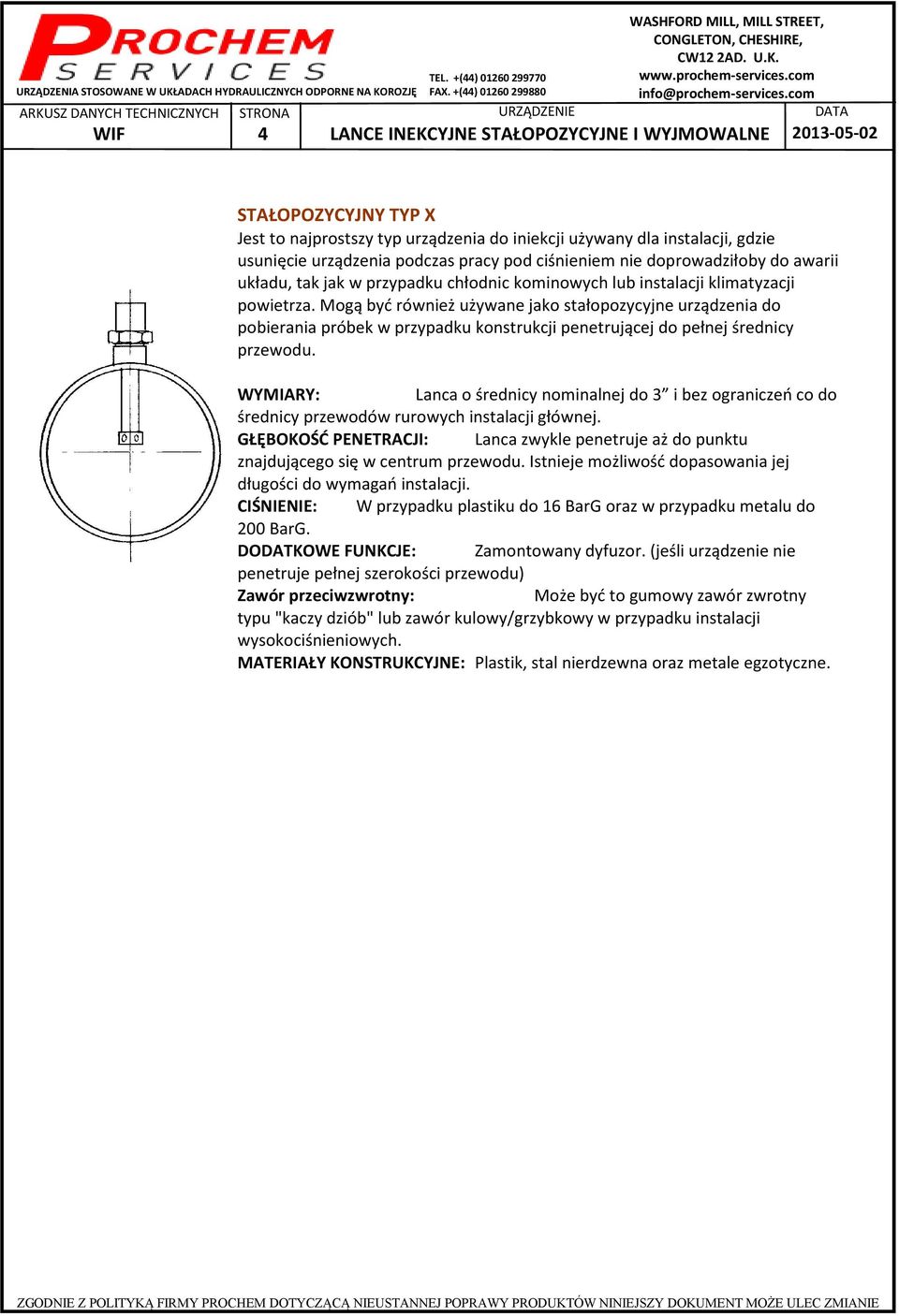

4 4 STAŁOPOZYCYJNY TYP X Jest to najprostszy typ urządzenia do iniekcji używany dla instalacji, gdzie usunięcie urządzenia podczas pracy pod ciśnieniem nie doprowadziłoby do awarii układu, tak jak w przypadku chłodnic kominowych lub instalacji klimatyzacji powietrza. Mogą być również używane jako stałopozycyjne urządzenia do pobierania próbek w przypadku konstrukcji penetrującej do pełnej średnicy przewodu. GŁĘBOKOŚĆ PENETRACJI: Lanca zwykle penetruje aż do punktu znajdującego się w centrum przewodu. Istnieje możliwość dopasowania jej długości do wymagań instalacji. CIŚNIENIE: W przypadku plastiku do 16 BarG oraz w przypadku metalu do 200 BarG. DODATKOWE FUNKCJE: Zamontowany dyfuzor. (jeśli urządzenie nie penetruje pełnej szerokości przewodu) Zawór przeciwzwrotny: Może być to gumowy zawór zwrotny typu "kaczy dziób" lub zawór kulowy/grzybkowy w przypadku instalacji wysokociśnieniowych.

5 5 INFORMACJE DOTYCZĄCE WYCENY. Celem uzyskania wyceny urządzeń do iniekcji należy podać następujące informacje: 1) Dawkowanie, ciśnienie i skład. 2) Rozmiar przewodów rurowych głównej instalacji, pożądany rozmiar i typ gwintu (lub dane dot. gwintów już istniejących). 3) Pożądany rodzaj urządzenia do iniekcji, głębokość penetracji oraz typ przyłącza lancy dozującej. 1) Zawór zaciskowy. 2) Zawór ssawny SDV. 3) Pojemnik kalibracyjny. 4) Tłumik pulsacji. 5) Zawór nadmiarowy ciśnienia. 6) Uszczelka membrany. 7) Zawór zwiększania ciśnienia. 8) Wyjmowalna lanca iniekcyjna.
