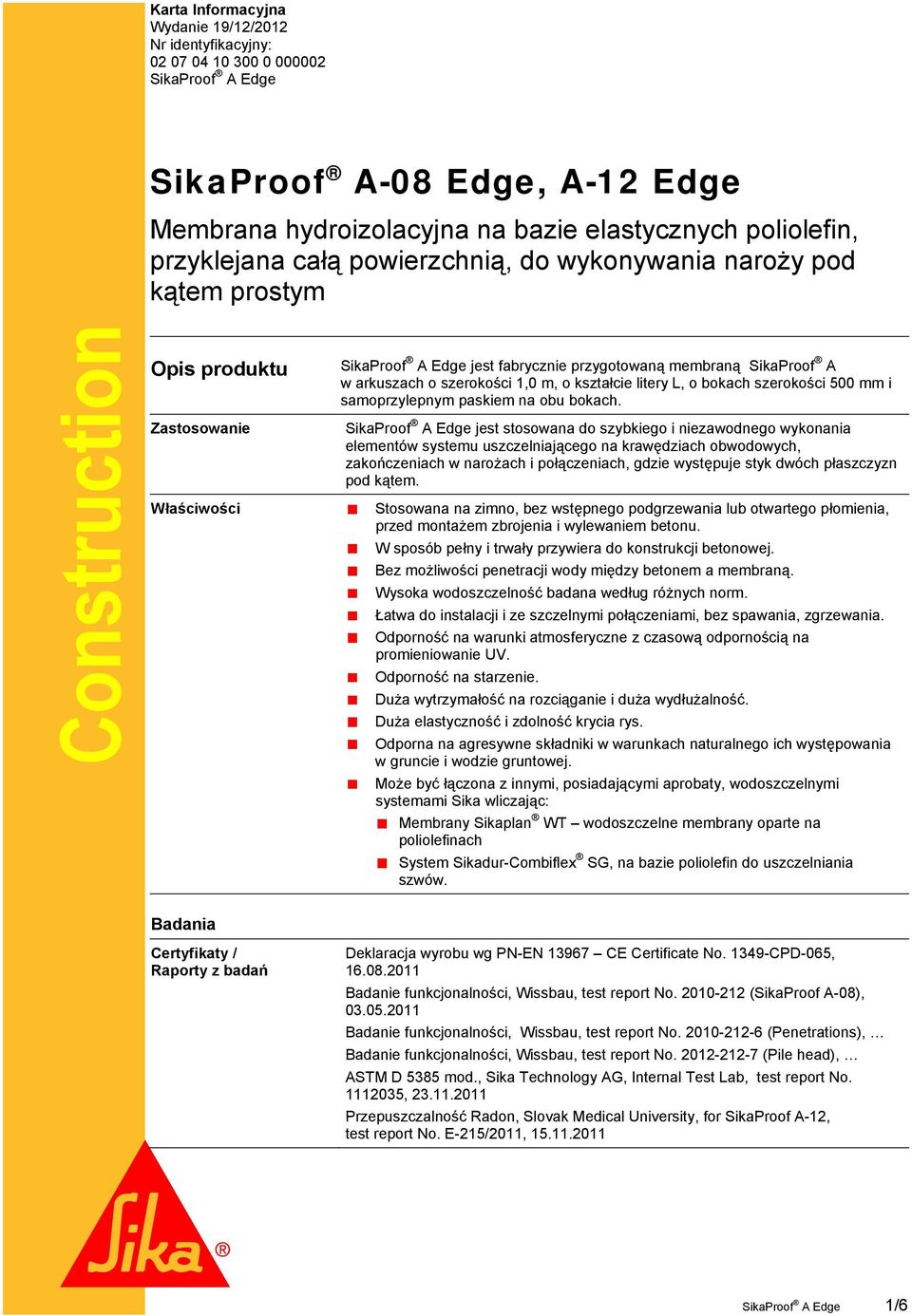

1 Karta Informacyjna Wydanie 19/12/2012 Nr identyfikacyjny: SikaProof A Edge SikaProof A-08 Edge, A-12 Edge Membrana hydroizolacyjna na bazie elastycznych poliolefin, przyklejana całą powierzchnią, do wykonywania naroży pod kątem prostym Construction Opis produktu Zastosowanie Właściwości SikaProof A Edge jest fabrycznie przygotowaną membraną SikaProof A w arkuszach o szerokości 1,0 m, o kształcie litery L, o bokach szerokości 500 mm i samoprzylepnym paskiem na obu bokach. SikaProof A Edge jest stosowana do szybkiego i niezawodnego wykonania elementów systemu uszczelniającego na krawędziach obwodowych, zakończeniach w narożach i połączeniach, gdzie występuje styk dwóch płaszczyzn pod kątem. Stosowana na zimno, bez wstępnego podgrzewania lub otwartego płomienia, przed montażem zbrojenia i wylewaniem betonu. W sposób pełny i trwały przywiera do konstrukcji betonowej. Bez możliwości penetracji wody między betonem a membraną. Wysoka wodoszczelność badana według różnych norm. Łatwa do instalacji i ze szczelnymi połączeniami, bez spawania, zgrzewania. Odporność na warunki atmosferyczne z czasową odpornością na promieniowanie UV. Odporność na starzenie. Duża wytrzymałość na rozciąganie i duża wydłużalność. Duża elastyczność i zdolność krycia rys. Odporna na agresywne składniki w warunkach naturalnego ich występowania w gruncie i wodzie gruntowej. Może być łączona z innymi, posiadającymi aprobaty, wodoszczelnymi systemami Sika wliczając: Membrany Sikaplan WT wodoszczelne membrany oparte na poliolefinach System Sikadur-Combiflex SG, na bazie poliolefin do uszczelniania szwów. Badania Certyfikaty / Raporty z badań Deklaracja wyrobu wg PN-EN CE Certificate No CPD-065, Badanie funkcjonalności, Wissbau, test report No (SikaProof A-08), Badanie funkcjonalności, Wissbau, test report No (Penetrations), Badanie funkcjonalności, Wissbau, test report No (Pile head), ASTM D 5385 mod., Sika Technology AG, Internal Test Lab, test report No , Przepuszczalność Radon, Slovak Medical University, for SikaProof A-12, test report No. E-215/2011, SikaProof A Edge 1/6

2 Przepuszczalność Radon, Slovak Medical University, for SikaProof A-08, test report No. E-214/2011, Dane produktu Postać Wygląd / Barwa Żółtawa membrana pokryta warstwą syntetycznej włókniny Rolki SikaProof A Edge są, każda oddzielnie, opakowane w żółtą folię PE. Szerokość rolki Długość rolki SikaProof A-08 1 m 25 m SikaProof A-12 1 m 20 m Składowanie Warunki składowania / Przydatność do użycia Rolki membrany SikaProof A Edge mają okres przydatności do użycia wynoszący 18 miesięcy od daty produkcji, jeżeli są prawidłowo składowane w nieotwieranych, nieuszkodzonych, oryginalnych opakowaniach, w poziomej pozycji, w suchych warunkach i temperaturze w przedziale od +5 C do +30 C. Muszą być chronione przed bezpośrednim działaniem światła słonecznego, deszczem, śniegiem, lodem itp. Nie układać palet jedna na drugiej! Nie przykrywać paletami z innymi materiałami zarówno w okresie składowania jak transportu! Dane techniczne Baza chemiczna Warstwa membrany Elastyczne poliolefiny (FPO) Dokument odniesienia Siatka Warstwa włókniny: Poliolefiny (PO) Polipropylen PN-EN 13967, obowiązkowa w krajach europejskich Widoczne wady Spełniony PN-EN Prostoliniowość 50 mm / 10 m PN-EN Gramatura SikaProof A-08 1,15 kg/m 2 (-5 /+10%) PN-EN SikaProof A-12 1,50 kg/m 2 (-5 /+10%) Grubość PN-EN Grubość całkowita Grubość membrany Odchylenie SikaProof A-08 1,35 mm 0,80 mm (-5 /+10%) SikaProof A-12 1,60 mm 1,20 mm (-5 /+10%) Wodoszczelność Spełniony PN-EN 1928 B (24 h/60 kpa) Odporność na udar SikaProof A mm PN-EN SikaProof A mm Trwałość wodoszczelności przy starzeniu Trwałość wodoszczelności przy oddziaływaniu chemikaliów Przyspieszone starzenie w środowisku alkalicznym, wytrzymałość na rozciąganie Spełniony Spełniony Spełniony PN-EN 1296 (12 tygodni) PN-EN 1928 B (24h / 60 kpa) PN-EN 1847 (28 dni/+23 C) PN-EN 1928 B (24h / 60 kpa) PN-EN 1847 (28 dni/+23 C) PN-EN 1928 B (24 h/60 kpa) Wytrzymałość na przebicie (trzonek gwoździa) - wzdłuż SikaProof A N PN-EN SikaProof A N SikaProof A Edge 2/6

3 Wytrzymałość na przebicie (trzonek gwoździa) w poprzek SikaProof A N PN-EN SikaProof A N Wytrzymałość połączenia SikaProof A N / 50 mm PN-EN SikaProof A N / 50 mm Wytrzymałość na rozciąganie (wzdłużne) Wytrzymałość na rozciąganie (poprzeczne) SikaProof A N / 50 mm PN-EN SikaProof A N / 50 mm SikaProof A N / 50 mm PN-EN SikaProof A N / 50 mm Wydłużenie (wzdłużne) SikaProof A % PN-EN SikaProof A % Wydłużenie (poprzeczne) SikaProof A % PN-EN SikaProof A % Przepuszczalność pary wodnej Odporność na obciążenie statyczne SikaProof A-08 0,75 0,95 g/m 2 x 24 h PN-EN 1931 (+23 C/75% w.w.) µ = SikaProof A-12 0,50 0,75 g/m 2 x 24 h µ = kg PN-EN (Metoda B, 24 h/20 kg) Reakcja na ogień Klasa E EN ISO Dane dodatkowe Przenikanie radonu SikaProof A-08 (2,0 +/- 0,3) x m 2 /s Certyfikat E-214/2011 SikaProof A-12 (5,3 +/- 0,7) x m 2 /s Certyfikat E-215/2011 Wodoszczelność bez bocznego podciekania wody SikaProof A-08 7,0 bar ASTM D 5385 SikaProof A-12 7,0 bar Informacje o systemie Składniki systemu Akcesoria Membrana SikaProof A-05 w rolkach szerokości 1.0 m i 2.0 m Membrana SikaProof A-08 w rolkach szerokości 1.0 m i 2.0 m Membrana SikaProof A-12 w rolkach szerokości 1.0 m i 2.0 m Taśma SikaProof Tape-150, samoklejąca, na bazie gumy butylowej, do połączeń od wewnątrz, szerokość 150 mm Taśma SikaProof ExTape-150, samoklejąca, na bazie gumy butylowej, do połączeń od zewnątrz, szerokość150 mm Narożnik SikaProof A-08 / -12 Edge - fabrycznie przygotowany narożnik o kącie prostym do wykonywania wodoszczelnych krawędzi, naroży i połączeń Taśma SikaProof Patch membrana stosowania zewnętrznego do zaklejania i uszczelniania miejscowych uszkodzeń, szerokość 200 mm Blacha SikaProof MetalSheet do wykonywania specjalnych detali, np. głowic pali Taśma SikaProof FixTape-50 do mocowania i naprawy wokół przejść i detali SikaProof A Edge 3/6

4 Szczegóły aplikacji Zalecany system Kryteria ogólne SikaProof A-05 SikaProof A-08 SikaProof A-12 Typowe zastosowanie Ochrona przed wilgocią / ochrona betonu / uszczelnianie / Hydroizolacja Hydroizolacja konstrukcji Hydroizolacja konstrukcji Typowe zastosowanie Płyty na gruncie / Ściany / Elementy prefabrykowane Płyty fundamentowe / Ściany / Elementy prefabrykowane Płyty fundamentowe / Ściany / Elementy prefabrykowane Zalecany największy słup wody Zdolność mostkowania rys < 5 m (0,5 bar) < 10 m (1,0 bar) < 15 m (1,5 bar) Nie badano 1 mm 2 mm Powyższe zestawienie nie wyczerpuje wszystkich przypadków. Może służyć jako ogólna informacja przy wyborze rozwiązania. W celu uzyskania dodatkowych informacji należy skontaktować się z przedstawicielem firmy Sika. Jakość podłoża Od podłoża pod membranę SikaProof A wymaga się wystarczającej stabilności w celu uniknięcia przemieszczeń w czasie wykonywania prac budowlanych. Gładka, jednolita i czysta powierzchnia jest podstawowym warunkiem zapobiegania uszkodzeń membrany. Duże szczeliny i pustki (> mm) musza być zamknięte przed instalacją systemu hydroizolacji SikaProof A. Podłoże może być wilgotne lub lekko mokre, ale bez zastoin wody. Podłożami odpowiednimi do mocowania membrany SikaProof A są: Beton lub chudy beton Deskowanie Sztywna izolacja termiczna Geotekstylia Zagęszczony grunt z geotekstyliami (tylko przy niskich wymaganiach) Sklejka Warunki aplikacji / Ograniczenia Temperatura podłoża Temperatura otoczenia Maksymalna temperatura zewnętrzna (temperatura cieczy) +5 C min. / + 35 C maks. +5 C min. / + 35 C maks. +35 C Instrukcja aplikacji Sposób aplikacji SikaProof A jest stosowana na zimno a system hydroizolacji jest montowany przed montażem zbrojenia i wylaniem betonu. Styki membran SikaProof A nie są spawane. Ich szczelne połączenie uzyskuje się przez oklejenie taśmami klejącymi SikaProof. Procedura montażu: 1. Należy upewnić się, że podłoże jest prawidłowo wykonane i przygotowane. 2. Instalować przygotowane arkusze SikaProof A Edge na obwodach, zakończeniach i przy połączeniach. 3. Obłożyć naroża takimi samymi przygotowanymi arkuszami typu Edge i przykleić je od zewnątrz SikaProof ExTape-150 a od wewnątrz SikaProof Tape Układać membrany SikaProof A na poziomych i pionowych powierzchniach stosując rolki, zależnie od potrzeb, o szerokości 1.0 lub 2.0 m sklejając na samoprzylepny zakład połączenia wzdłużne a połączenia poprzeczne taśmami SikaProof Tape-150 wewnątrz i SikaProof ExTape-150 na zewnątrz. 5. Wykonać detale takie jak przejścia rur, połączenia szybów, zagłębienia, głowice pali, dylatacje i zakotwienia deskowań używając odpowiednich materiałów SikaProof A Edge 4/6

5 pomocniczych. 6. Na koniec sprawdzić jeszcze raz, czy wszystkie styki, szczeliny i detale są prawidłowo i mocno połączone/oklejone taśmami SikaProof Tape-150 i SikaProof ExTape Po zamocowaniu systemu membran SikaProof można przystąpić do montażu zbrojenia i prac betonowych. 8. Po usunięciu elementów przechodzących przez deskowanie, takich jak np. ściągi, uszkodzenia membrany i połączenia konstrukcyjne należy uszczelnić od zewnątrz, na membranie przy użyciu SikaProof Patch-200 lub systemu Sikadur-Combiflex SG. Dalsze szczegóły o procedurze montaż membran znajdują się w Zaleceniach stosowania SikaProof A (Method Statement). Uwagi do stosowania / Ograniczenia Uwaga Membrany SikaProof A mogą być montowane wyłącznie przez przeszkolonego i zatwierdzonego przez Sika wykonawcę. SikaProof A nie posiada pełnej odporności na promieniowanie UV i nie może być instalowana w przypadku permanentnej ekspozycji na promieniowanie UV i warunki atmosferyczne. Nie stosować membran w okresie ciągłych lub przedłużających się opadów deszczu. Wszelkie podane dane techniczne bazują na próbach i testach laboratoryjnych. Praktyczne wyniki pomiarów mogą nie być identyczne w związku z okolicznościami, na które producent nie ma wpływu. Ochrona zdrowia i środowiska Warunki BHP REACH Produkt nie jest szkodliwy dla środowiska gdy jest użyty zgodnie z instrukcją. Podczas pracy w zamkniętych pomieszczeniach należy zapewnić odpowiednią wentylację. Szczegółowe informacje dotyczące zdrowia, bezpieczeństwa, a także dane dotyczące ekologii, właściwości toksykologicznych materiału itp. dostępne są w Karcie Charakterystyki Preparatu Niebezpiecznego dostępnej na życzenie. Przepisy Wspólnoty Europejskiej dotyczące chemikaliów i ich bezpiecznego użycia (REACH: EC 1907/2006) Materiał ten odpowiada wymaganiom w rozumieniu przepisu Regulation (EC) No 1907/2006 (REACH). Nie zawiera substancji, które mają skłonność do uwalniania się z materiału w normalnych lub przewidywalnych warunkach jego użycia. W związku z powyższym, nie ma obowiązku rejestracji ze względu na substancje w materiale w rozumieniu Article 7.1 Przepisu. Na podstawie aktualnie posiadanej wiedzy, materiał ten nie zawiera SVHC (substances of very high koncern = substancje bardzo wysokiej troski), według listy propozycji opublikowanej przez European Chemicals Agency, w stężeniu większym niż 0.1 % wagowo. SikaProof A Edge 5/6

6 Construction Uwagi prawne Informacje, a w szczególności zalecenia dotyczące działania i końcowego zastosowania produktów Sika są podane w dobrej wierze, przy uwzględnieniu aktualnego stanu wiedzy i doświadczenia Sika i odnoszą się do produktów składowanych, przechowywanych i używanych zgodnie z zaleceniami podanymi przez Sika. Z uwagi na występujące w praktyce zróżnicowanie materiałów, substancji, warunków i sposobu ich używania i umiejscowienia, pozostające całkowicie poza zakresem wpływu Sika, właściwości produktów podane w informacjach, pisemnych zaleceniach i innych wskazówkach udzielonych przez Sika nie mogą być podstawą do przyjęcia odpowiedzialności Sika w przypadku używania produktów niezgodnie z zaleceniami podanymi przez Sika. Użytkownik produktu jest obowiązany do używania produktu zgodnie z jego przeznaczeniem i zaleceniami podanymi przez firmę Sika. Prawa własności osób trzecich muszą być przestrzegane. Wszelkie zamówienia są realizowane zgodnie z aktualnie obowiązującymi Ogólnymi Warunkami Sprzedaży Sika, dostępnymi na stronie internetowej które stanowią integralną część wszystkich umów zawieranych przez Sika. Użytkownicy są obowiązani przestrzegać wymagań zawartych w aktualnej Karcie Informacyjnej użytkowanego produktu. Kopię aktualnej Karty Informacyjnej Produktu Sika dostarcza użytkownikom na życzenie. Sika Poland Sp. z o.o. ul. Karczunkowska Warszawa Polska Tel Fax sika.poland@pl.sika.com SikaProof A Edge 6/6
