1 ZABEZPIECZENIA KRAWĘDZI EPS Unijne, w tym również nasze polskie przepisy restrykcyjnie traktują normy bezpieczeństwa w budownictwie. Wychodząc naprzeciw tym wymaganiom Grupa TLC wprowadziła na rynek EPS - nowoczesny system zabezpieczeń na krawędziach budynków i budowli, otworów technologicznych, ciągów komunikacyjnych i innych. SPRZEDAŻ WYNAJEM MONTAŻ

2 TLC ZABEZPIECZENIA KRAWĘDZI EPS Zabezpieczenia krawędzi EPS System EPS został przebadany przez Instytut Mechanizacji Budownictwa i Górnictwa Skalnego na zgodność z normą PN-EN Produkty firmy TLC są oznakowane znakiem CE jako wyroby budowlane. Spełniają wymagania najnowszego rozporządzenia europejskiego 305/2011 (CPR). Firma TLC posiada certyfikat Zakładowej Kontroli Produkcji na zgodność wytwarzanych wyrobów z normą PN-EN W skład systemu EPS wchodzą: uchwyty mocujące, słupki oraz wypełnienie w postaci: siatek zabezpieczających, desek lub rur. Do składowania i transportu elementów systemu EPS opracowano kosze transportowe. Poprzez zastosowanie koszy zwiększamy mobilność produktu, jak również zwiększamy bezpieczeństwo w załadunku, rozładunku, w transporcie i magazynowaniu systemu EPS. Charakterystyka i korzyści wynikające ze stosowania systemu EPS: obniżenie kosztów montażu o ponad 20% przy stosowaniu paneli siatkowych, w miejscu desek, dzięki większemu rozstawowi słupków 2450 [mm], zamiast 2000 [mm], większa trwałość w stosunku do systemów klasycznych, wszechstronny, lekki i bezpieczny w montażu, zdecydowanie większe bezpieczeństwo osób pracujących na wysokości oraz poniżej, mniejsza ilość elementów w porównaniu z systemami tradycyjnymi, krótszy czas montażu i demontażu w porównaniu z systemami tradycyjnymi, możliwość składowania piętrowego, możliwość zastosowania różnych rodzajów mocowań, możliwość dostosowania mocowania wg. wymagań klienta, jako jedyny na rynku jest oznaczony znakiem CE dla wyrobów budowlanych. Wicej informacji tlc.eu

3 TLC ZABEZPIECZENIA KRAWĘDZI EPS Elementy systemu EPS Więcej informacji: tlc.eu/pliki-do-pobrania/ Siatka systemowa EPS-PAN Panel nieprzezierny EPS-PN Deska EPS-DSK Rura rusztowaniowa EPS-R Słupek systemowy EPS-SL-V2 Przedłużka słupka EPS-PRS 190/250-UT-V2 Uchwyt przykręcany poziomy EPS-UPZ-V2 Uchwyt przykręcany pionowy EPS-UPN-V22 Uchwyt dźwigarowy EPS-UDZ-V2 Uchwyt do konstrukcji stalowych EPS-UG-V2 Uchwyt zatrzaskowy EPS-UZT-V2 Uchwyt do zbrojenia pionowy EPS-UZH Uchwyt do zbrojenia poziomy EPS-UZV Uchwyt zaciskowy L800 EPS-UUN800-V2 Uchwyt zaciskowy L500 EPS-UUN-V2 Uchwyt wbijany EPS-UW-V2 Uchwyt tracony pionowy EPS-UZH-V2 Uchwyt dolny deski EPS-UDS Kotwa Fischer EA II M12 Kotwa Fischer FSA 12x85/25 S Kosz transportowy SD1 Kosz transportowy SD2

4 Panel siatkowy Zabezpieczenie krawędzi roboczej. Panel zakładany na haki słupka systemowego. Odpowiednio wykonane przetłoczenia powodują łatwość i jednoznaczność montażu. Dolna bornica wykonana jest z zagęszczonych prętów nie nadaje się na powierzchnię reklamową, możliwość wykonania nakładki na dolną bortnicę na życzenie klienta. Panel jest ocynkowany i może zostać wymalowany proszkowo na życzenie. SD-2: 15,257 kg 50 sztuk EPS-PAN Panel nieprzezierny Zabezpieczenie krawędzi roboczej. Panel nieprzezierny zakładany na haki słupka systemowego. Panel może być wykorzystany jako przestrzeń reklamowa. Trwałość elementu Łatwy montaż oraz demontaż elementu SD-2: 8,599 kg 22 sztuki EPS-PN

5 Deska Zabezpieczenie krawędzi roboczej. Deski zakładane na haki słupka systemowego są wykonane z tarcicy obrzynanej. Trwałość elementu SD-2: 15 kg 180 sztuk EPS-D Rura rusztowaniowa Zabezpieczenie krawędzi roboczej. Rura zakładana na haki słupka systemowego. Otworowane końce rur ułatwiają regulacje bariery. Trwałość elementu Łatwy montaż oraz demontaż elementu SD-2: 9,030 kg 60 sztuk EPS-R

6 Słupek systemowy Montaż przęseł bariery EPS - siatki, desek, rur, panelu. Montaż odbywa się poprzez osadzenie słupka w gnieździe danego uchwytu wyposażonego w rygiel, zatrzask automatycznie zabezpiecza słupek. Demontaż odbywa się poprzez naciśniecie zapadki uchwytu. Obrotowe haki Możliwość montażu czterech typów balustrady SD-2: 3,901 kg 360 sztuk EPS-SL-V2 Przedłużka słupka Podwyższenie słupka uniwersalnego aby uzyskać prawidłową wysokość zabezpieczenia przy zastosowaniu np. uchwytów dźwigarowych, konstrukcyjnych, zaciskowych. Przedłużkę montuję się tak jak słupek systemowy, po włożeniu w uchwyt następuje zatrzaśnięcie. Aby zdemontować przedłużkę należy nacisnąć zapadkę na uchwycie. Przedłużka wyposażona w rygiel umożliwiający szybki montaż oraz demontaż słupka systemowego. Szybki montaż oraz demontaż elementu Masa L190: 1,166 kg Masa L250: 1,388 kg Ilość elementów L190 w koszu 1100 sztuk Ilość elementów L250w koszu 1050 sztuk Nr. artykułu L190 : EPS-PRS190-V2 Nr. artykułu L250: EPS-PRS-UT-V2

7 Uchwyt przykręcany poziomy Montaż słupka barierki ochronnej na poziomych powierzchniach roboczych np. stropy budynków. Montaż odbywa się poprzez przykręcenie uchwytu do osadzonej wcześniej kotwy z gwintem wewnętrznym M12, zalecana kotwa do montażu Fischer EA II M12. Podczas montażu kotwy należy przestrzegać wskazówek producenta kotwy. Uchwyt wyposażony w rygiel umożliwiający szybki montaż oraz demontaż słupka systemowego. 1,308 kg 1060 sztuk EPS-UPZ-V2 Uchwyt przykręcany pionowy Montaż słupka barierki ochronnej na pionowych powierzchniach roboczych. Montaż odbywa się poprzez przykręcenie uchwytu do osadzonej wcześniej kotwy z gwintem wewnętrznym M12, zalecana kotwa do montażu Fischer EA II M12. Podczas montażu kotwy należy przestrzegać wskazówek producenta kotwy. Uchwyt wyposażony w rygiel umożliwiający szybki montaż oraz demontaż słupka. 1,479 kg 800 sztuk EPS-UPN-V2

8 Uchwyt dźwigarowy Montaż słupka barierki ochronnej na dźwigarach lub belkach drewnianych. Aby zamontować uchwyt należy nasunąć uchwyt na dźwigar lub belkę po czym dokręcić zacisk uchwytu. Uchwyt wyposażony w rygiel umożliwiający szybki montaż oraz demontaż słupka systemowego. Wytrzymały samoczyszczący gwint zacisku 2,750 kg 760 sztuk EPS-UDZ-V2 Uchwyt do konstrukcji stalowych Montaż słupka barierki ochronnej na pionowych konstrukcjach stalowych np. grodzice, blachy. Aby zamontować uchwyt należy założyć go na pionowy element konstrukcji maksymalnej grubości 16 mm, następnie docisnąć zacisk uchwytu. Krawędzie elementu posiadają zęby poprawiające zacisk uchwytu na konstrukcji. Uchwyt wyposażony w rygiel umożliwiający szybki montaż oraz demontaż słupka systemowego. Wytrzymały samoczyszczący gwint zacisku 2,652 kg 780 sztuk EPS-UG-V2

9 Uchwyt zatrzaskowy Montaż słupka barierki ochronnej na pionowych powierzchniach do wcześniej przygotowanych elementów traconych pionowych. Aby zamontować uchwyt należy go wsunąć pod kątem około 13 stopni w wcześniej przygotowany uchwyt tracony pionowy, element wsuwać aż nastąpi wyraźny opór należy wtedy przekręcić uchwyt do pionu nastąpi zatrzaśnięcie uchwytu. Aby zdemontować element należy pociągnąć za pionowy pręt następnie przekręcić o około 13 stopni i usunąć element z otworu. Uchwyt wyposażony w autorygiel umożliwiający szybki montaż oraz demontaż słupka systemowego. Szybki montaż oraz demontaż elementu 1,061 kg 780 sztuk EPS-UZT-V2 Uchwyt do zbrojenia pionowy Przygotowanie gniazda montażowego do przedłużki uchwytu traconego. Uchwyt ten osadzany jest w obrębie zbrojenia przed betonowaniem konstrukcji takich jak płyty, podciągi, belki, etc. na ich poziomych powierzchniach. Po osiągnięciu przewidzianej nośności przez element żelbetowy, można uchwyt do zbrojenia poziomy zastosować jako gniazdo dla przedłużki uchwytu traconego. Montaż odbywa się poprzez przywiązanie wąsów uchwytu do zbrojenia np. stropu. Po przywiązaniu uchwytu należy go ustawić w pionie oraz ustawić górną krawędź uchwytu na docelowym poziomie betonu. Po związaniu betonu należy usunąć górną zaślepkę. 0,137 kg 1000 sztuk EPS-UZH

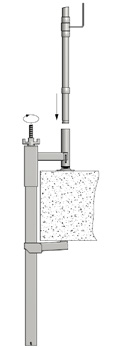

10 Uchwyt do zbrojenia poziomy Przygotowanie gniazda montażowego do uchwytu zatrzaskowego. Uchwyt ten osadzany jest w obrębie zbrojenia przed betonowaniem konstrukcji takich jak płyty, podciągi, belki, etc. na ich pionowych powierzchniach. Po osiągnięciu przewidzianej nośności przez element żelbetowy, można uchwyt do zbrojenia poziomy zastosować jako gniazdo dla uchwytu zatrzaskowego. Montaż odbywa się poprzez przybicie zaślepki uchwytu do deski szalunkowej następnie na zaślepkę zakładamy uchwyt ustawiając go w taki sposób aby pręt był ustawiony w pionie. 0,137 kg 1500 sztuk EPS-UZV Uchwyt zaciskowy L800 Montaż słupka barierki ochronnej poprzez zacisk na powierzchniach poziomych o dużej grubości np. stropy, belki betonowe. Aby zamontować uchwyt należy dostosować dolny element nastawny do żądanej wysokości, czynność tą należy wykonywać przy popuszczonym gwincie zacisku tak aby po ustawieniu elementu nastawnego na elemencie dociskowym pozostało ok 20mm regulacji. Konstrukcja uchwytu umożliwia zakres zaciskanej grubości od 80mm do 770mm Uchwyt wyposażony w rygiel umożliwiający szybki montaż oraz demontaż słupka systemowego. Wytrzymały samoczyszczący gwint zacisku 8,455 kg 156 sztuk EPS-UUN800-V2

11 Uchwyt zaciskowy L500 Montaż słupka barierki ochronnej poprzez zacisk na powierzchniach poziomych np. stropy. Aby zamontować uchwyt należy dostosować dolny element nastawny do żądanej wysokości, czynność tą należy wykonywać przy popuszczonym gwincie zacisku tak aby po ustawieniu elementu nastawnego na elemencie dociskowym pozostało ok 20mm regulacji. Konstrukcja uchwytu umożliwia zakres zaciskanej grubości od 15mm do 360mm Uchwyt wyposażony w rygiel umożliwiający szybki montaż oraz demontaż słupka systemowego. Wytrzymały samoczyszczący gwint zacisku 5,416 kg 250 sztuk EPS-UUN-V2 Uchwyt wbijany Montaż słupka barierki ochronnej w gruncie np. krawędzi wykopów. Uchwyt wbijany do gruntu za pomocą pobijaka EPS-UW-P. Uchwyt należy wbić na głębokość około 400 mm, po wbiciu należy sprawdzić stabilność uchwytu. 2,419 kg 500 sztuk EPS-UW-V2

12 Uchwyt tracony pionowy Zalety: Przygotowanie gniazda montażowego do uchwytu zatrzaskowego. Uchwyt ten osadzany jest w trakcie betonowania konstrukcji takich jak płyty, podciągi, belki, etc. na ich poziomych projektowanych powierzchniach. Po osiągnięciu przewidzianej nośności przez element żelbetowy można uchwyt tracony pionowy zastosować jako gniazdo dla słupka systemowego lub przedłużek. Niski koszt Łatwość osadzania elementu w betonie 0,083 kg 2000 sztuk EPS-UZH-V2 Uchwyt dolny deski Zalety: Zabezpieczenie deski pełniącej role bortnicy. Uchwyt zakładamy na tuleje innych uchwytów w celu zabezpieczenia deski pełniącej role bortnicy. Niski koszt Łatwość osadzania elementu w betonie 0,083 kg 3000 sztuk EPS UDS

13 Kotwa wbijana EA II M12 Montaż: W celu montażu uchwytów przy użyciu kotwy FISCHER EA II M12 obowiązują wskazówki producenta: Kotwa tulejowa EA II osadzamy przy pomocy osadzaka EHS Plus. Osadzak wbijamy w kotwę co powoduje jej odkształcenie kotwy i pewne jej osadzenie w betonie. Kotwę można stosować w betonie niespękanym od B25 do B55, kamieniu naturalnym. Mała głębokość kotwienia zmniejsza czas wiercenia. Kotwa umożliwia wielokrotny montaż i demontaż uchwytów Informacje techniczne: Kotwa wbijana EA II M12: wiertło - 15 mm, min. głębokość otworu - 54 mm, efektywna głębokość kotwienia - 50 mm, długość kotwy - 50 mm, gwint - M12, min. głębokość wkręcania gwintu - 12 mm, max. głębokość wkręcania gwintu - 22 mm, min. odległość osiowa między kotwami mm, min. odległość kotwy od krawędzi mm, min. grubość podłoża mm, min. moment dokręcania - 35 Nm Do montażu kotwy EA II M 12 należy używać narzędzia do osadzania EHS M 10x40 Plus firmy Fischer Kotwa Fischer FSA 12x85/25 S Montaż: Informacje techniczne: W celu montażu uchwytów przy użyciu kotwy FISCHER FSA 12x85/25 S obowiązują wskazówki producenta: Kotwa FISCHER FSA 12x85/25 S osadzamy poprzez wywiercenie otworu w betonie następnie po oczyszczeniu otworu z pyłu powstałego przy wierceniu osadzamy kotwę w otworze po czym zakładamy element mocowany i dokręcamy nakrętkę kotwy. Kotwę można stosować w betonie C12/15 do C20/25, w kamieniu naturalnym o zbitej strukturze. Kotwa FSA 12x85/25 S: wiertło - 12 mm, min. głębokość otworu - 65 mm, efektywna głębokość kotwienia - 50 mm, długość kotwy - 81 mm, gwint - M10, min. Maksymalna głębokość użytkowa - 25mm, min. odległość osiowa między kotwami mm, min. odległość kotwy od krawędzi - 75 mm, min. grubość podłoża mm, min. moment dokręcania - 40 Nm Uwaga: Kotwy montować zgodnie z zaleceniami producenta.

14 Kosz transportowy SD1 Transport oraz składowanie elementów systemu EPS takich jak uchwyty, słupki systemowe. Kosz przeznaczony jest do transportu oraz składowania standardowych elementów systemu EPS jakimi są: uchwyty, słupki systemowe. Pozwala wykorzystać właściwie przestrzenie magazynowe placów budów oraz luki transportowe pojazdów. Kosz zaprojektowano zgodnie z wytycznymi dotyczącymi dźwignic. Maksymalna masa całkowita 1550 kg. Pojemność: 223,208 kg Słupek systemowy: 360 sztuk Uchwyt przykręcany poziomy: 1060 sztuk Uchwyt przykręcany pionowy: 800 sztuk Uchwyt zaciskowy L500: 250 sztuk Uchwyt zaciskowy L800: 156 sztuk Uchwyt do konstrukcji stalowych pionowy: 780 sztuk EPS-KT-SD1 Uchwyt dźwigarowy: 760 sztuk Uchwyt zatrzaskowy: 780 sztuk Uchwyt wbijany: 500 sztuk Uchwyt do zbrojenia pionowy: 1500 sztuk Uchwyt tracony poziomy: 2000 sztuk Przedłużki L190/L250: 1100/1050 Kosz transportowy SD2 Transport oraz składowanie elementów systemu EPS takich jak deski, panel siatkowy. Kosz przeznaczony jest do transportu oraz składowania standardowych elementów systemu EPS jakimi są: panel siatkowy, deski systemowe. Pozwala wykorzystać właściwie przestrzenie magazynowe placów budów oraz luki transportowe pojazdów. Kosz zaprojektowano zgodnie z wytycznymi dotyczącymi dźwignic. Maksymalna masa całkowita 1500 kg. Pojemność: 168,744 kg Ilość desek / siatek w koszu: 180/50 szt EPS-KT-SD2
