KLIMATYZATOR ARTEL typ RP

Transkrypt

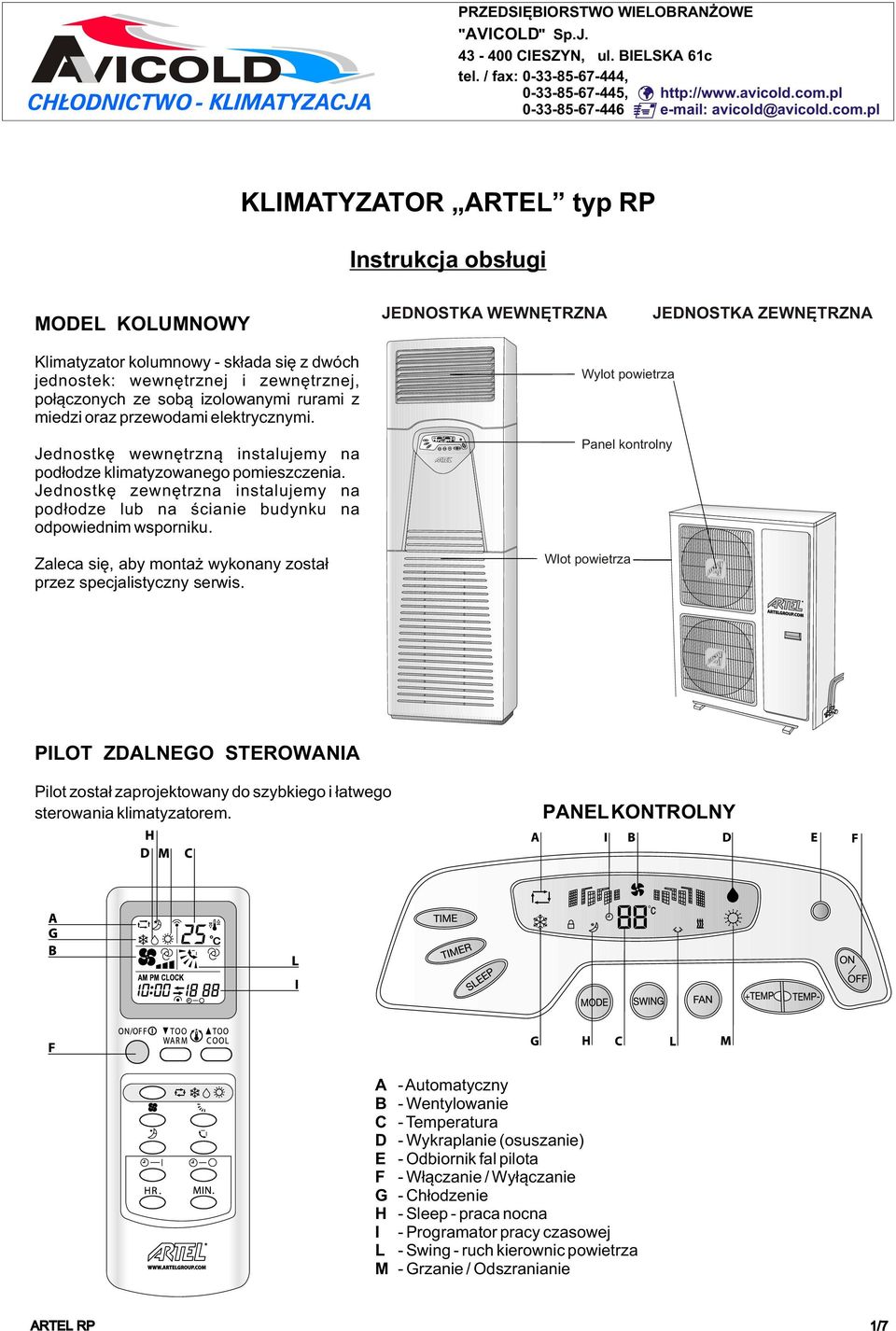

1 PRZEDSIÊBIORSTWO WIELOBRAN OWE "AVICOLD" Sp.J CIESZYN, ul. BIELSKA 61c tel. / fax: , , avicold@avicold.com.pl KLIMATYZATOR ARTEL typ RP Instrukcja obs³ugi MODEL KOLUMNOWY JEDNOSTKA WEWNÊTRZNA JEDNOSTKA ZEWNÊTRZNA Klimatyzator kolumnowy - sk³ada siê z dwóch jednostek: wewnêtrznej i zewnêtrznej, po³¹czonych ze sob¹ izolowanymi rurami z miedzi oraz przewodami elektrycznymi. Jednostkê wewnêtrzn¹ instalujemy na pod³odze klimatyzowanego pomieszczenia. Jednostkê zewnêtrzna instalujemy na pod³odze lub na œcianie budynku na odpowiednim wsporniku. Zaleca siê, aby monta wykonany zosta³ przez specjalistyczny serwis. Wylot powietrza Panel kontrolny Wlot powietrza PILOT ZDALNEGO STEROWANIA Pilot zosta³ zaprojektowany do szybkiego i ³atwego sterowania klimatyzatorem. PANEL KONTROLNY A - Automatyczny B - Wentylowanie C - Temperatura D - Wykraplanie (osuszanie) E - Odbiornik fal pilota F - W³¹czanie / Wy³¹czanie G - Ch³odzenie H - Sleep - praca nocna I - Programator pracy czasowej L - Swing - ruch kierownic powietrza M - Grzanie / Odszranianie 1/7

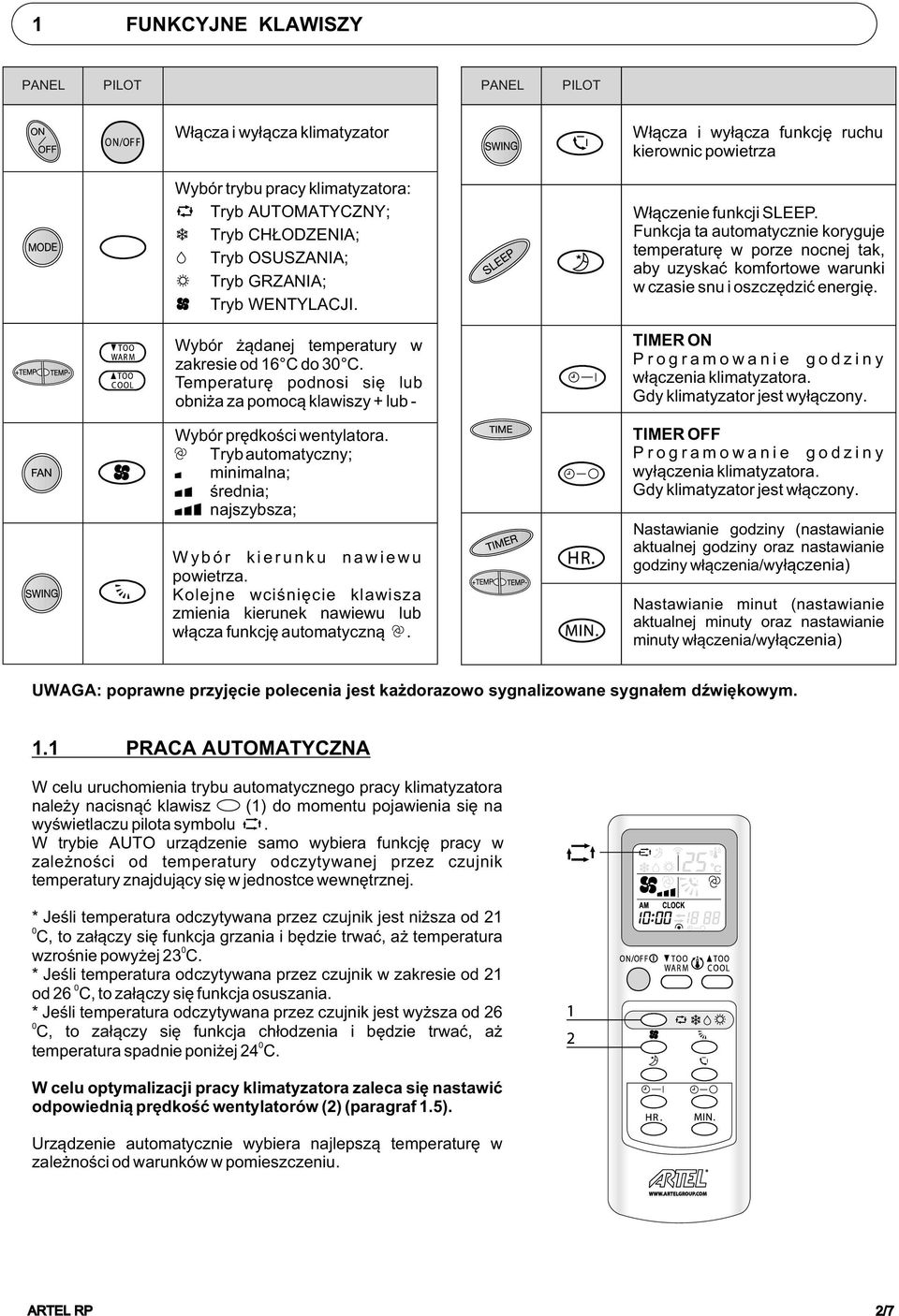

2 1 FUNKCYJNE KLAWISZY PANEL PILOT PANEL PILOT W³¹cza i wy³¹cza klimatyzator Wybór trybu pracy klimatyzatora: Tryb AUTOMATYCZNY; Tryb CH ODZENIA; Tryb OSUSZANIA; Tryb GRZANIA; Tryb WENTYLACJI. Wybór ¹danej temperatury w zakresie od 16 C do 3 C. Temperaturê podnosi siê lub obni a za pomoc¹ klawiszy + lub - Wybór prêdkoœci wentylatora. Tryb automatyczny; minimalna; œrednia; najszybsza; Wybór kierunku nawiewu powietrza. Kolejne wciœniêcie klawisza zmienia kierunek nawiewu lub w³¹cza funkcjê automatyczn¹. W³¹cza i wy³¹cza funkcjê ruchu kierownic powietrza W³¹czenie funkcji SLEEP. Funkcja ta automatycznie koryguje temperaturê w porze nocnej tak, aby uzyskaæ komfortowe warunki w czasie snu i oszczêdziæ energiê. TIMER ON Programowanie godziny w³¹czenia klimatyzatora. Gdy klimatyzator jest wy³¹czony. TIMER OFF Programowanie godziny wy³¹czenia klimatyzatora. Gdy klimatyzator jest w³¹czony. Nastawianie godziny (nastawianie aktualnej godziny oraz nastawianie godziny w³¹czenia/wy³¹czenia) Nastawianie minut (nastawianie aktualnej minuty oraz nastawianie minuty w³¹czenia/wy³¹czenia) UWAGA: poprawne przyjêcie polecenia jest ka dorazowo sygnalizowane sygna³em dÿwiêkowym. 1.1 PRACA AUTOMATYCZNA W celu uruchomienia trybu automatycznego pracy klimatyzatora nale y nacisn¹æ klawisz (1) do momentu pojawienia siê na wyœwietlaczu pilota symbolu. W trybie AUTO urz¹dzenie samo wybiera funkcjê pracy w zale noœci od temperatury odczytywanej przez czujnik temperatury znajduj¹cy siê w jednostce wewnêtrznej. * Jeœli temperatura odczytywana przez czujnik jest ni sza od 21 C, to za³¹czy siê funkcja grzania i bêdzie trwaæ, a temperatura wzroœnie powy ej 23 C. * Jeœli temperatura odczytywana przez czujnik w zakresie od 21 od 26 C, to za³¹czy siê funkcja osuszania. * Jeœli temperatura odczytywana przez czujnik jest wy sza od 26 C, to za³¹czy siê funkcja ch³odzenia i bêdzie trwaæ, a temperatura spadnie poni ej 24 C. W celu optymalizacji pracy klimatyzatora zaleca siê nastawiæ odpowiedni¹ prêdkoœæ wentylatorów (2) (paragraf 1.5). Urz¹dzenie automatycznie wybiera najlepsz¹ temperaturê w zale noœci od warunków w pomieszczeniu. 2/7

3 1.2 CH ODZENIE Do trybu ch³odzenia wchodzimy przyciskiem (1), naciskaj¹c go do chwili gdy zobaczymy na wyœwietlaczu. Podczas trybu ch³odzenia obni a siê wilgotnoœæ powietrza. Przyciskami " " / " " nastawiæ temperaturê ni sz¹ ni aktualna w pomieszczeniu (3). Przyk³ad: temperatura pomieszczenia jest 28 C, jeœli nastawimy temperaturê poni ej 27 C, to sprê arka uruchomi siê i urz¹dzenie dostosuje cykle pracy sprê arki aby utrzymaæ ¹dan¹ temperaturê. Zamkn¹æ okna i kurtyny, aby zapobiec penetracji s³oñca do pomieszczenia. W celu optymalizacji pracy klimatyzatora zaleca siê nastawiæ odpowiedni¹ temperaturê (3), oraz prêdkoœæ (2) i kierunek wylotu powietrza. 1.3 GRZANIE Do trybu grzania wchodzimy przyciskiem do chwili a zobaczymy na wyœwietlaczu. (1), naciskaj¹c go Przyciskami " " / " " nastawiæ temperaturê wy sz¹ ni aktualna w pomieszczeniu. Uwaga: podczas tego trybu pracy klimatyzatora mo e nast¹piæ odszranianie jednostki zewnêtrznej, a klimatyzator nie bêdzie pracowa³ przez kilka minut. Przyk³ad: * jeœli temperatura w pomieszczeniu jest 18 C i nastawimy temperaturê wy sz¹ ni 19 C, to sprê arka ruszy natychmiast. * jeœli temperatura w pomieszczeniu jest ni sza ni 14 C nale y nastawiæ temperaturê pomiêdzy 18 i 2 C. * nie u ywaæ trybu grzania jeœli temperatura zewnêtrzna jest ni sza ni -5 C. W celu optymalizacji pracy klimatyzatora zaleca siê nastawiæ odpowiedni¹ temperaturê (3), oraz prêdkoœæ (2) i kierunek wylotu powietrza. 1.4 OSUSZANIE Do trybu osuszania wchodzimy przyciskiem (1), naciskaj¹c go do chwili a zobaczymy na wyœwietlaczu. W tym trybie w³¹cza siê cyklicznie och³adzanie i wentylowanie, co pozwala na utrzymanie niskiej wilgotnoœci bez znacznej straty temperatury w pomieszczeniu. Temperatura nastawiona musi byæ ni sza od temperatury w pomieszczeniu (w odwrotnym przypadku klimatyzator nie ruszy). W tej funkcji parametry obrotów wentylatora s¹ dobierane automatycznie. W celu optymalizacji pracy klimatyzatora zaleca siê nastawiæ odpowiedni kierunek wylotu powietrza. 3/7

4 1.5 PRÊDKOŒÆ WENTYLATORA Naciskaj¹c przycisk wybieramy ¹dan¹ prêdkoœæ wentylatorów: - tryb automatyczny; - najszybsza; - œrednia; - niska; Regulacja wentylatora jest dostêpna w trybie automatycznym, ch³odzenia, grzania. W trybie automatycznym prêdkoœæ jest automatycznie regulowana, aby szybciej i ciszej osi¹gn¹æ zadan¹ temperaturê. Prêdkoœæ wentylatorów wzrasta wraz z wzrostem ró nicy temperatur pomiêdzy zadan¹ a aktualn¹ w pomieszczeniu. 1.6 Funkcja SWING i AUTOSWING Przyciskiem wybieramy jedn¹ z piêciu pozycji kierownicy poziomej lub funkcjê automatyczn¹. Pozwala to na ustawienie optymalnego kierunku nawiewu. Przycisk pozwala w³¹czyæ funkcjê automatycznego przep³ywu powietrza, kierownica powietrza naprzemiennie zmienia swoj¹ pozycjê z lewej na praw¹ i odwrotnie. Ruch kierownicy powietrza zapewnia równomierne rozprzestrzenianie siê powietrza w pomieszczeniu. Jeœli ponownie wciœnie siê przycisk, kierownice powietrza bêd¹ pracowaæ zgodnie z ustawieniami :! w funkcji ch³odzenia zaleca siê ustawiæ kierownice w najwy szym po³o eniu.! w funkcji grzania zaleca siê ustawiæ kierownice w najni szym po³o eniu, gdy ciep³e powietrza zawsze unosi siê ku górze. W funkcji automatycznej klimatyzator optymalnie dostosuje pozycje kierownicy w zale noœci od zaprogramowanej funkcji. Pionowe kierownice powietrza pozwalaj¹ ustawiæ kierunek powietrza w górê lub w dó³. Nigdy nie ustawiaj kierownic pionowych podczas ruchu kierownicy pionowej. Mo e to uszkodziæ delikatny mechanizm kierownicy pionowej. Nale y zatrzymaæ ruch kierownicy pionowej za pomoc¹ przycisku, a nastêpnie regulowaæ kierownice poziome. UWAGA: Nigdy nie wk³adaj d³oni do wylotu powietrza. 1.7 Funkcja SLEEP Nacisn¹æ przycisk (6) na wyœwietlaczu zobaczymy. Funkcja ta automatycznie koryguje temperaturê w porze nocnej tak, aby uzyskaæ komfortowe warunki w czasie snu i oszczêdnoœæ energii. W trybie och³adzania i wentylowania temperatura roœnie w ci¹gu pierwszych 2 godzin stopniowo o 1 C/h, w sumie o 2 C w przeci¹gu 2 godzin. W trybie grzania temperatura maleje w ci¹gu pierwszych 2 godzin stopniowo o 2 C/h. Po 7 godzinach pracy klimatyzatora, urz¹dzenie wy³¹czy siê automatycznie W funkcji ch³odzenia oraz grzania temperaturê mo na równie programowaæ rêcznie. 4/7

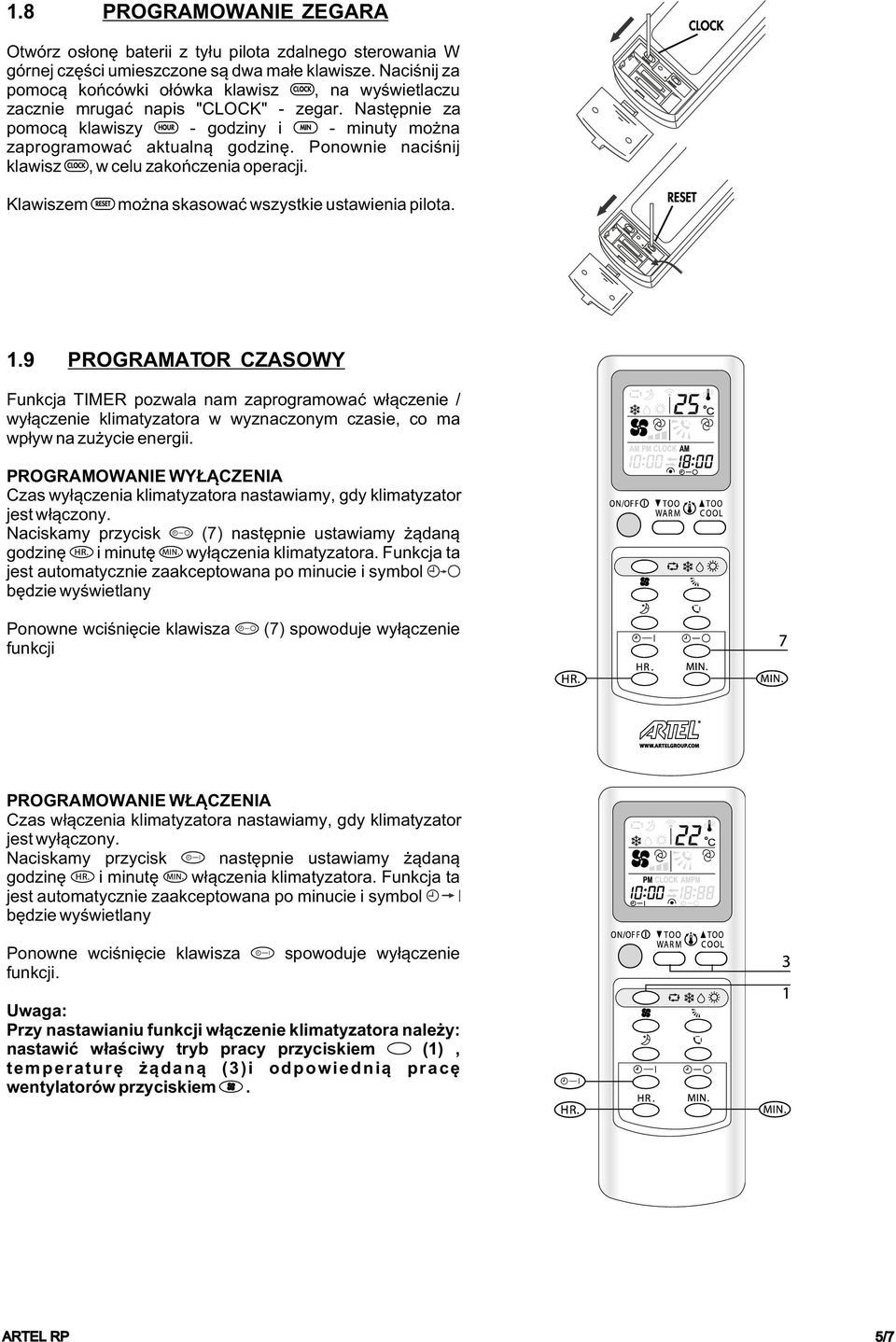

5 1.8 PROGRAMOWANIE ZEGARA Otwórz os³onê baterii z ty³u pilota zdalnego sterowania W górnej czêœci umieszczone s¹ dwa ma³e klawisze. Naciœnij za pomoc¹ koñcówki o³ówka klawisz, na wyœwietlaczu zacznie mrugaæ napis "CLOCK" - zegar. Nastêpnie za pomoc¹ klawiszy - godziny i - minuty mo na zaprogramowaæ aktualn¹ godzinê. Ponownie naciœnij klawisz, w celu zakoñczenia operacji. Klawiszem mo na skasowaæ wszystkie ustawienia pilota. 1.9 PROGRAMATOR CZASOWY Funkcja TIMER pozwala nam zaprogramowaæ w³¹czenie / wy³¹czenie klimatyzatora w wyznaczonym czasie, co ma wp³yw na zu ycie energii. PROGRAMOWANIE WY CZENIA Czas wy³¹czenia klimatyzatora nastawiamy, gdy klimatyzator jest w³¹czony. Naciskamy przycisk (7) nastêpnie ustawiamy ¹dan¹ godzinê i minutê wy³¹czenia klimatyzatora. Funkcja ta jest automatycznie zaakceptowana po minucie i symbol bêdzie wyœwietlany Ponowne wciœniêcie klawisza funkcji (7) spowoduje wy³¹czenie PROGRAMOWANIE W CZENIA Czas w³¹czenia klimatyzatora nastawiamy, gdy klimatyzator jest wy³¹czony. Naciskamy przycisk nastêpnie ustawiamy ¹dan¹ godzinê i minutê w³¹czenia klimatyzatora. Funkcja ta jest automatycznie zaakceptowana po minucie i symbol bêdzie wyœwietlany Ponowne wciœniêcie klawisza funkcji. spowoduje wy³¹czenie Uwaga: Przy nastawianiu funkcji w³¹czenie klimatyzatora nale y: nastawiæ w³aœciwy tryb pracy przyciskiem (1), temperaturê ¹dan¹ (3)i odpowiedni¹ pracê wentylatorów przyciskiem. 5/7

6 2 AUTORESTART Funkcja ta pozwala na powrót urz¹dzenia do zadanego trybu pracy po zaniku napiêcia w sieci zasilaj¹cej. 3 SPOSOBY OSZCZÊDNOŒCI ENERGII U ywaj funkcji TIMER unikniesz niepotrzebnej pracy klimatyzatora, gdy nie ma nikogo w domu. Nigdy nie programuj zbyt wysokiej temperatury przy grzaniu i zbyt niskiej przy ch³odzeniu. Postaraj siê nie otwieraæ zbyt czêsto drzwi i okien, wymiana powietrza zaburza pracê klimatyzatora. Zaleca siê instalowanie jednostek w miejscach, które nie s¹ nara one na bezpoœrednie dzia³anie promieni s³onecznych. U ywaj funkcji SLEEP podczas nocy. 4 INFORMACJE DOTYCZ CE BEZPIECZEÑSTWA. Nigdy samodzielnie nie naprawiaj klimatyzatora, zawsze zwróæ siê do specjalistycznego serwisu. Urz¹dzenie powinno byæ pod³¹czone do zasilania zgodnie z odpowiednimi normami elektrycznymi z zastosowaniem bezpiecznika. Nie u ywaæ wtyczki do wy³¹czenia urz¹dzenia. Klimatyzator zamontowaæ z dala od Ÿróde³ ciep³a (przynajmniej 2 metry), zachowaj odleg³oœci podane w instrukcji monta u. Wtyczka powinna znajdowaæ siê w miejscu ³atwo dostêpnym. W przypadku uszkodzenia kabla elektrycznego zwróæ siê do specjalistycznego serwisu. Mo e siê zdarzyæ, e podczas pracy klimatyzatora us³yszymy dÿwiêk podobny do szumu p³yn¹cej wody jest to naturalne, spowodowane przep³ywaniem czynnika ch³odniczego w instalacji. Podczas startu lub po zatrzymaniu mo emy us³yszeæ trzaski, szczególnie w trybie grzania, trzaski te spowodowane s¹ rozszerzaniem cieplnym elementów klimatyzatora. 5 ZALECENIA TECHNICZNE. 5.1 Czyszczenie filtrów Czyszczenie filtrów jest konieczne dla prawid³owej pracy klimatyzatora. Czyszczenie filtrów mechanicznych * Poci¹gn¹æ lekko ku sobie doln¹ kratkê wlotow¹.(fig.3). * Wyci¹gn¹æ filtry delikatnie przesuwaj¹c do góry (Fig.4). * Jeœli filtr jest mocno zabrudzony nale y go najpierw odkurzyæ, a w razie potrzeby przemyæ w letniej wodzie z dodatkiem œrodków myj¹cych bez mocnych detergentów. * Zostawiæ filtry do gruntownego osuszenia. * Nie wolno pozostawiæ filtrów na s³oñcu. * Montowaæ filtry dok³adnie osuszone. * Nie uruchamiaæ klimatyzatora bez filtrów mechanicznych FILTR Z WÊGLA AKTYWNEGO (opcja) Filtry z wêglem aktywnym mo na zamontowaæ pod filtrami mechanicznymi (a) (Fig.4). Wychwytuj¹ one z powietrza w pomieszczeniu nieprzyjemne zapachy i dymy. Filtry wêglowe nale y cyklicznie wymieniaæ - nie wolno ich czyœciæ i ponownie montowaæ. FILTR WÊGLOWY (opcja) FILTR MECHANICZNY 6/7

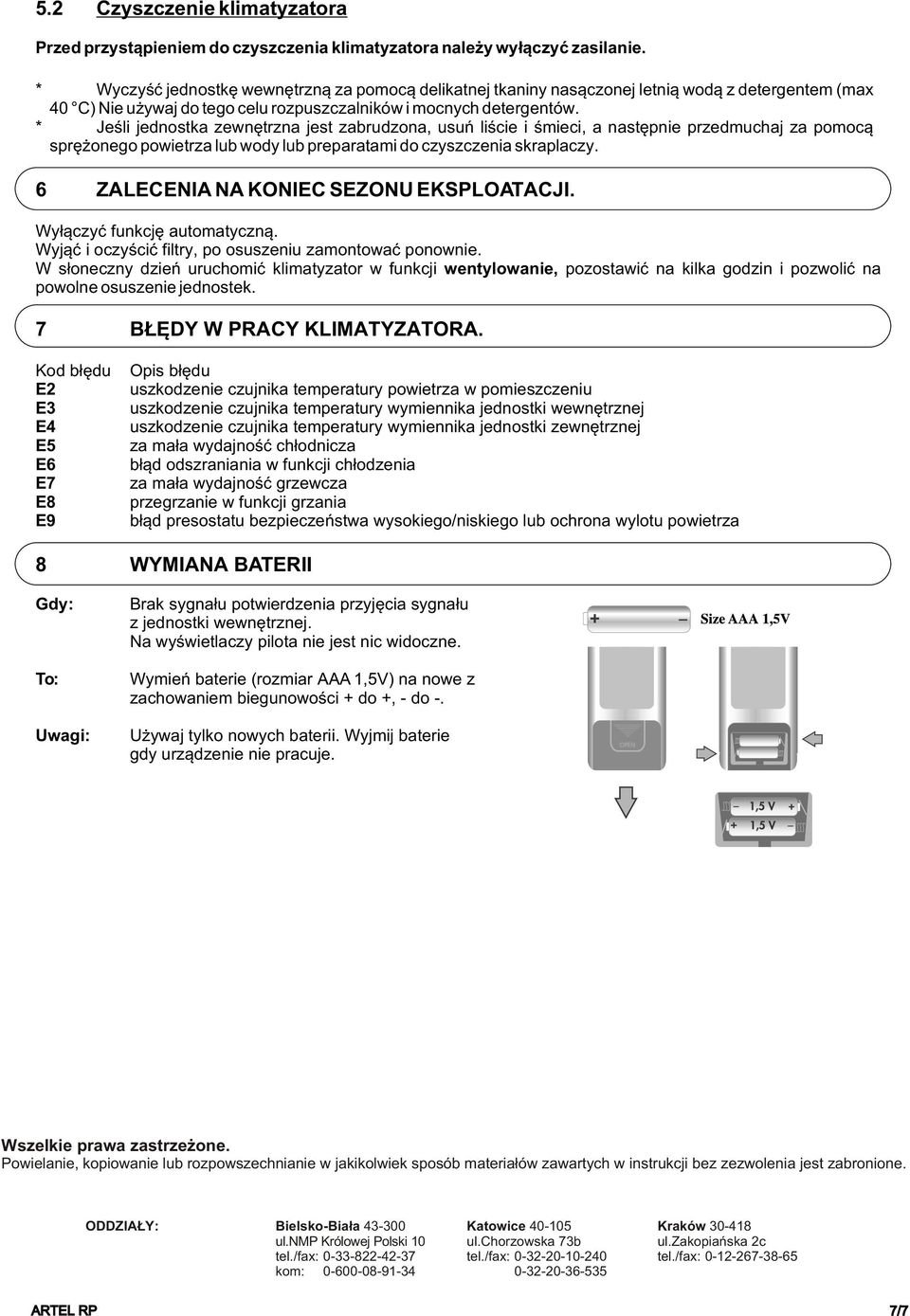

7 5.2 Czyszczenie klimatyzatora Przed przyst¹pieniem do czyszczenia klimatyzatora nale y wy³¹czyæ zasilanie. * Wyczyœæ jednostkê wewnêtrzn¹ za pomoc¹ delikatnej tkaniny nas¹czonej letni¹ wod¹ z detergentem (max 4 C) Nie u ywaj do tego celu rozpuszczalników i mocnych detergentów. * Jeœli jednostka zewnêtrzna jest zabrudzona, usuñ liœcie i œmieci, a nastêpnie przedmuchaj za pomoc¹ sprê onego powietrza lub wody lub preparatami do czyszczenia skraplaczy. 6 ZALECENIA NA KONIEC SEZONU EKSPLOATACJI. Wy³¹czyæ funkcjê automatyczn¹. Wyj¹æ i oczyœciæ filtry, po osuszeniu zamontowaæ ponownie. W s³oneczny dzieñ uruchomiæ klimatyzator w funkcji wentylowanie, pozostawiæ na kilka godzin i pozwoliæ na powolne osuszenie jednostek. 7 B ÊDY W PRACY KLIMATYZATORA. Kod b³êdu E2 E3 E4 E5 E6 E7 E8 E9 Opis b³êdu uszkodzenie czujnika temperatury powietrza w pomieszczeniu uszkodzenie czujnika temperatury wymiennika jednostki wewnêtrznej uszkodzenie czujnika temperatury wymiennika jednostki zewnêtrznej za ma³a wydajnoœæ ch³odnicza b³¹d odszraniania w funkcji ch³odzenia za ma³a wydajnoœæ grzewcza przegrzanie w funkcji grzania b³¹d presostatu bezpieczeñstwa wysokiego/niskiego lub ochrona wylotu powietrza 8 WYMIANA BATERII Gdy: To: Uwagi: Brak sygna³u potwierdzenia przyjêcia sygna³u z jednostki wewnêtrznej. Na wyœwietlaczy pilota nie jest nic widoczne. Wymieñ baterie (rozmiar AAA 1,5V) na nowe z zachowaniem biegunowoœci + do +, - do -. U ywaj tylko nowych baterii. Wyjmij baterie gdy urz¹dzenie nie pracuje. Wszelkie prawa zastrze one. Powielanie, kopiowanie lub rozpowszechnianie w jakikolwiek sposób materia³ów zawartych w instrukcji bez zezwolenia jest zabronione. ODDZIA Y: Bielsko-Bia³a 43-3 ul.nmp Królowej Polski 1 tel./fax: kom: Katowice 4-15 ul.chorzowska 73b tel./fax: Kraków ul.zakopiañska 2c tel./fax: /7
