PARAMETRY TECHNICZNE I WYPOSA ENIE:

Transkrypt

1

2

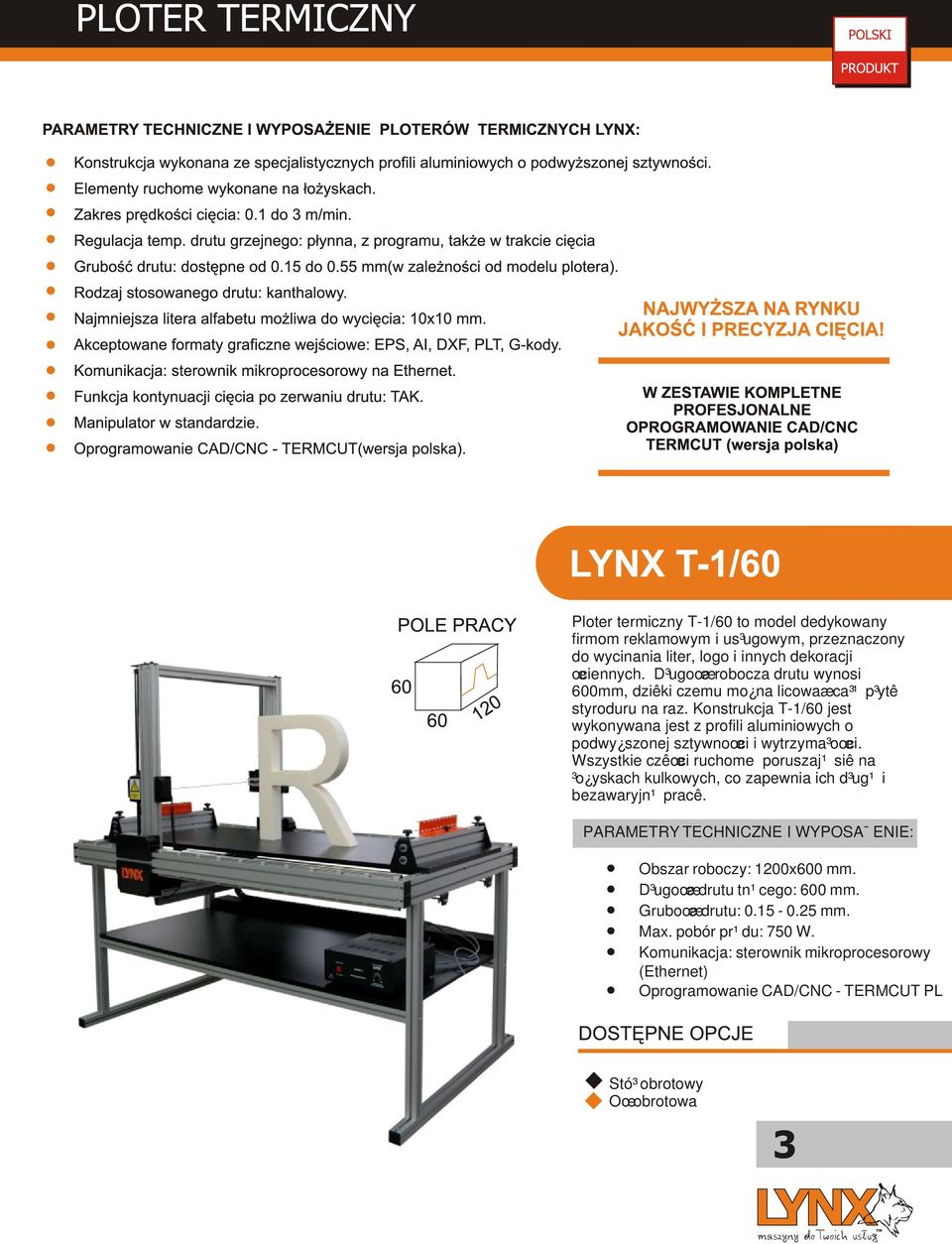

3 Ploter termiczny T-1/60 to model dedykowany firmom reklamowym i us³ugowym, przeznaczony do wycinania liter, logo i innych dekoracji œciennych. D³ugoœæ robocza drutu wynosi 600mm, dziêki czemu mo na licowaæ ca³¹ p³ytê styroduru na raz. Konstrukcja T-1/60 jest wykonywana jest z profili aluminiowych o podwy szonej sztywnoœci i wytrzyma³oœci. Wszystkie czêœci ruchome poruszaj¹ siê na ³o yskach kulkowych, co zapewnia ich d³ug¹ i bezawaryjn¹ pracê. PARAMETRY TECHNICZNE I WYPOSA ENIE: Obszar roboczy: 1200x600 mm. D³ugoœæ drutu tn¹cego: 600 mm. Gruboœæ drutu: mm. Max. pobór pr¹du: 750 W. Komunikacja: sterownik mikroprocesorowy (Ethernet) Oprogramowanie CAD/CNC - TERMCUT PL Stó³ obrotowy Oœ obrotowa

4 Maszyna LYNX-MULTITOOL jest to ploter termiczny LYNX-T1/60 o wzmocnionej konstrukcji wzbogacony dodatkowo o domontowywany modu³ frezuj¹cy 3D. Dziêki takiemu rozwi¹zaniu ploter jest w stanie ci¹æ zarówno styropian, styrodur - pracuj¹c gor¹cym drutem, jak i frezowaæ w styrodurze, drewnie, sklejce, MDF, pleksi, PCV i innych podobnych materia³ach - pracuj¹c frezami. Przyk³adowe przeznaczenie maszyny: Ciêcie liter i loga ze styropianu i styroduru, Ciêcie liter i frezowanie lica z pleksi,pcv, itp Grawerowanie tabliczek, napisów Frezowanie w sklejce Frezowanie elementów sztukaterii w styrodurze, Wersja "ploter termiczny": maksymalna gruboœæ ciêcia (d³ugoœæ drutu) wynosi 600 mm. Pole pracy plotera wynosi 1200x600 mm. Wersja "ploter frezuj¹cy 3D": do frezowania zastosowano szlifierkê prost¹ SPARKY o mocy 0,55kW. Taka g³owica umo liwia korzystanie z ró nego typu frezów z chwytem 6mm i 8mm. Pole pracy plotera frezuj¹cego wynosi 1000x450x200 mm. LYNX MULTITOOL jest sterowany poprzez sterownik mikroprocesorowy (naszej konstrukcji), ze standardowego komputera PC, przez wbudowany port Ethernet. Ploter dostarczany jest wraz ze zintegrowanym oprogramowaniem CAD/CNC, przeznaczonym do szybkiego tworzenia napisów i innych obiektów, oraz do sterowania maszyn¹. Prosta obs³uga urz¹dzenia i oprogramowanie umo liwiaj¹ce zarówno bezproblemow¹ pracê, jak i import rysunków z popularnych programów graficznych, jak np. CorelDraw, dope³niaj¹ paletê zalet. PARAMETRY TECHNICZNE I WYPOSA ENIE: Obszar roboczy: 1200x600 mm. D³ugoœæ drutu tn¹cego: 600 mm. Pole pracy frezarki: 1000x450x200mm. Gruboœæ drutu: mm. G³owica frezuj¹ca - szlifierka 0,55kW. Zakres prêdkoœci: 0.1 do 10 m/min. Regulacja obrotów frezarki - tak Max. pobór pr¹du: 750 W. Oprogramowanie CAD/CNC - TERMCUT PL Oprogramowanie IMAGER - program do przerabiania map bitowych (np. zdjêæ) na g-kody Stó³ obrotowy Oœ obrotowa

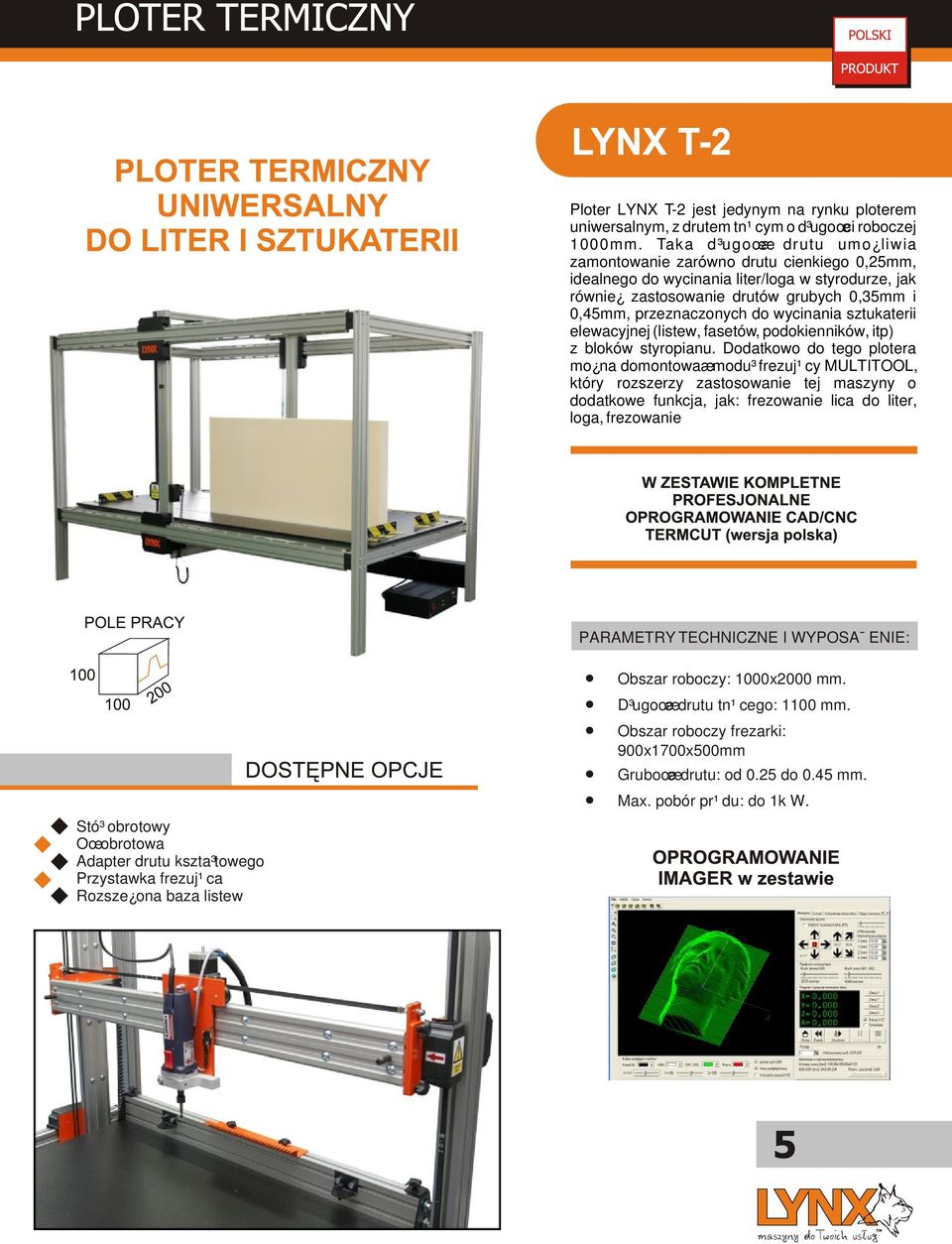

5 Ploter LYNX T-2 jest jedynym na rynku ploterem uniwersalnym, z drutem tn¹cym o d³ugoœci roboczej 1000mm. Taka d³ugoœæ drutu umo liwia zamontowanie zarówno drutu cienkiego 0,25mm, idealnego do wycinania liter/loga w styrodurze, jak równie zastosowanie drutów grubych 0,35mm i 0,45mm, przeznaczonych do wycinania sztukaterii elewacyjnej (listew, fasetów, podokienników, itp) z bloków styropianu. Dodatkowo do tego plotera mo na domontowaæ modu³ frezuj¹cy MULTITOOL, który rozszerzy zastosowanie tej maszyny o dodatkowe funkcja, jak: frezowanie lica do liter, loga, frezowanie PARAMETRY TECHNICZNE I WYPOSA ENIE: Stó³ obrotowy Oœ obrotowa Adapter drutu kszta³towego Przystawka frezuj¹ca Rozsze ona baza listew Obszar roboczy: 1000x2000 mm. D³ugoœæ drutu tn¹cego: 1100 mm. Obszar roboczy frezarki: 900x1700x500mm Gruboœæ drutu: od 0.25 do 0.45 mm. Max. pobór pr¹du: do 1k W.

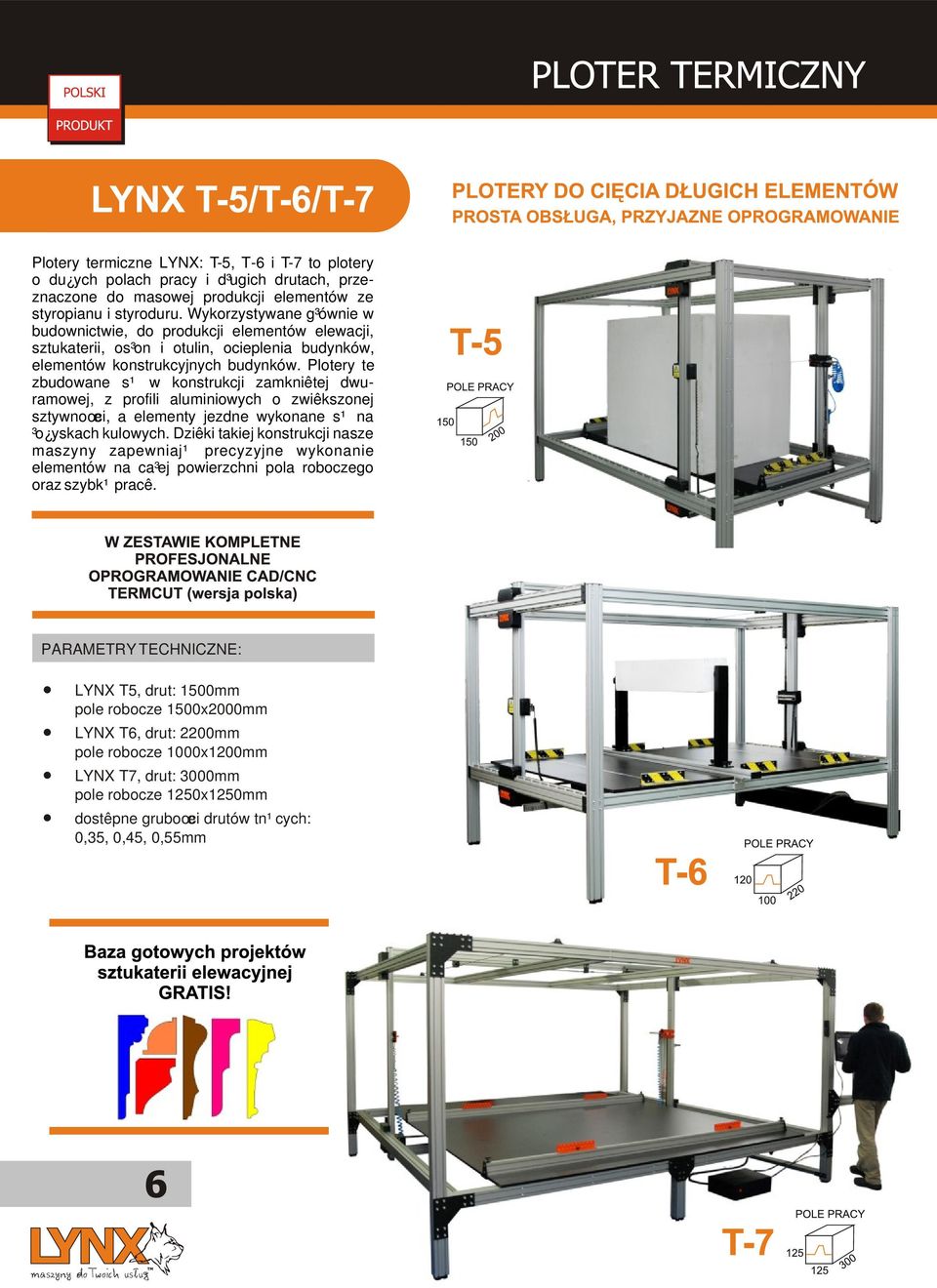

6 Plotery termiczne LYNX: T-5, T-6 i T-7 to plotery o du ych polach pracy i d³ugich drutach, przeznaczone do masowej produkcji elementów ze styropianu i styroduru. Wykorzystywane g³ównie w budownictwie, do produkcji elementów elewacji, sztukaterii, os³on i otulin, ocieplenia budynków, elementów konstrukcyjnych budynków. Plotery te zbudowane s¹ w konstrukcji zamkniêtej dwuramowej, z profili aluminiowych o zwiêkszonej sztywnoœci, a elementy jezdne wykonane s¹ na ³o yskach kulowych. Dziêki takiej konstrukcji nasze maszyny zapewniaj¹ precyzyjne wykonanie elementów na ca³ej powierzchni pola roboczego oraz szybk¹ pracê. PARAMETRY TECHNICZNE: LYNX T5, drut: 1500mm pole robocze 1500x2000mm LYNX T6, drut: 2200mm pole robocze 1000x1200mm LYNX T7, drut: 3000mm pole robocze 1250x1250mm dostêpne gruboœci drutów tn¹cych: 0,35, 0,45, 0,55mm

7 STÓ OBROTOWY - jest najbardziej uniwersaln¹ dostawk¹. Dziêki niemu materia³ mo e byæ obrabiany z trzech stron, co w rezultacie pozwala otrzymaæ bry³y 3D. Do sto³u obrotowego dodajemy oprogramowanie STYRO 3D. To oprogramowanie generuje przekroje z bry³ 3D, których rêczne zaprojektowanie jest niemo liwe, a zamówienie u grafika bardzo drogie. STYRO 3D nie ma na rynku adnego odpowiednika. OŒ OBROTOWA - umo liwia wycinanie d³ugich elementów, takich jak: kolumny, balustrady itp. DRUT KSZTA TOWY - jest narzêdziem umo liwiaj¹cym wycinanie ró nych, nawet bardziej skomplikowanych kszta³tów 3D, symetrycznych i niesymetrycznych, a tak e wklês³ych. Mo na go dowolnie uformowaæ. Przy po³¹czeniu ze sto³em obrotowym mo e dzia³aæ jak precyzyjne narzêdzie wykrawaj¹ce. LYNX ARCH-1 - maszyna do kszta³towania ³uków styropianowych s³u y do rzeÿbienia w gotowych kszta³tów we wczeœniej wyciêtych profilach styropianowych. Wyciêty na ploterze termicznych kszta³t (wygiêty prostopad³oœcian), przepuszcza siê pomiêdzy rolkowymi prowadnicami. W tym czasie drut kszta³towy, zamocowany nad listw¹, rzeÿbi w niej po ¹dany kszta³t. Dane techniczne:! regulacja szerokoœci i wysokoœci podawanego elementu styropianowego,! regulacja temperatury drutu podczas ciêcia,! prêdkoœæ posuwu elementu od 0-2 m/min, POWLEKARKA PW-2 - jest maszyn¹ s³u ¹c¹ do powlekania profili styropianowych (styrodurowych, czy z XPS) pow³ok¹ akrylow¹ (tynkiem, g³adzi¹ itp.). Powlekanie odbywa siê na zasadzie przeciskania profilu przez szablon. Elementem prowadz¹cym listwy jest gumowany pas transmisyjny, który nie wyrywa kawa³ków styropianu z listew, dziêki czemu nie zatyka prowadnicy i wejœcia do komory zasypowej. Dane techniczne: szerokoœæ taœmy podawczej: 100 mm, d³ugoœæ taœmy podawczej: 720 mm, mo liwoœæ powlekania dowolnie d³ugich elementów, szybkoœæ powlekania zmienna: m/min, maksymalna szerokoœæ powlekanego elementu: 250 mm, maksymalna wysokoœæ powlekanego elementu: 200 mm, napêd: silnik AC z falownikiem, wykonanie: aluminniowo-stalowe.

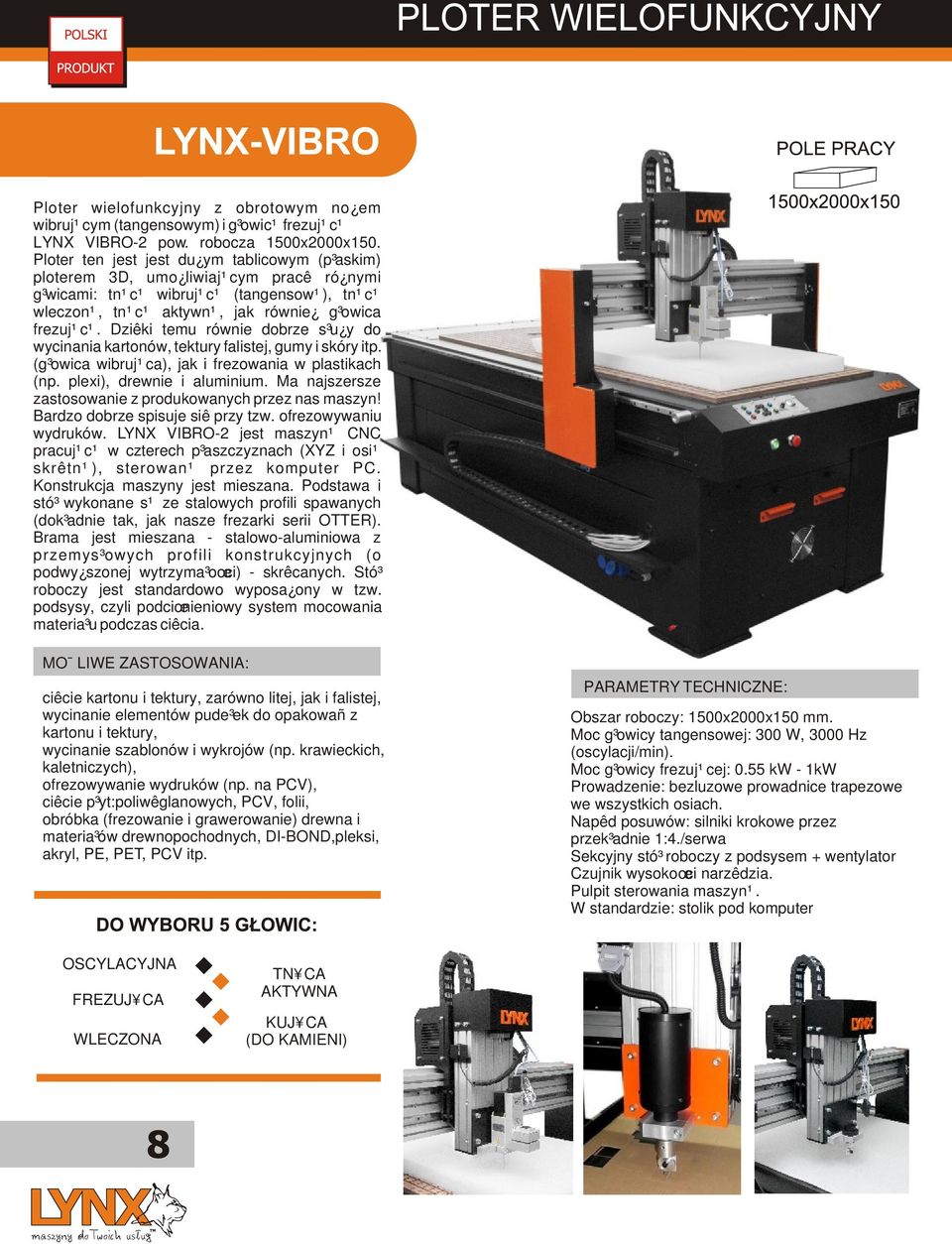

8 Ploter wielofunkcyjny z obrotowym no em wibruj¹cym (tangensowym) i g³owic¹ frezuj¹c¹ LYNX VIBRO-2 pow. robocza 1500x2000x150. Ploter ten jest jest du ym tablicowym (p³askim) ploterem 3D, umo liwiaj¹cym pracê ró nymi g³wicami: tn¹c¹ wibruj¹c¹ (tangensow¹), tn¹c¹ wleczon¹, tn¹c¹ aktywn¹, jak równie g³owica frezuj¹c¹. Dziêki temu równie dobrze s³u y do wycinania kartonów, tektury falistej, gumy i skóry itp. (g³owica wibruj¹ca), jak i frezowania w plastikach (np. plexi), drewnie i aluminium. Ma najszersze zastosowanie z produkowanych przez nas maszyn! Bardzo dobrze spisuje siê przy tzw. ofrezowywaniu wydruków. LYNX VIBRO-2 jest maszyn¹ CNC pracuj¹c¹ w czterech p³aszczyznach (XYZ i osi¹ skrêtn¹), sterowan¹ przez komputer PC. Konstrukcja maszyny jest mieszana. Podstawa i stó³ wykonane s¹ ze stalowych profili spawanych (dok³adnie tak, jak nasze frezarki serii OTTER). Brama jest mieszana - stalowo-aluminiowa z przemys³owych profili konstrukcyjnych (o podwy szonej wytrzyma³oœci) - skrêcanych. Stó³ roboczy jest standardowo wyposa ony w tzw. podsysy, czyli podciœnieniowy system mocowania materia³u podczas ciêcia. MO LIWE ZASTOSOWANIA: ciêcie kartonu i tektury, zarówno litej, jak i falistej, wycinanie elementów pude³ek do opakowañ z kartonu i tektury, wycinanie szablonów i wykrojów (np. krawieckich, kaletniczych), ofrezowywanie wydruków (np. na PCV), ciêcie p³yt:poliwêglanowych, PCV, folii, obróbka (frezowanie i grawerowanie) drewna i materia³ów drewnopochodnych, DI-BOND,pleksi, akryl, PE, PET, PCV itp. PARAMETRY TECHNICZNE: Obszar roboczy: 1500x2000x150 mm. Moc g³owicy tangensowej: 300 W, 3000 Hz (oscylacji/min). Moc g³owicy frezuj¹cej: 0.55 kw - 1kW Prowadzenie: bezluzowe prowadnice trapezowe we wszystkich osiach. Napêd posuwów: silniki krokowe przez przek³adnie 1:4./serwa Sekcyjny stó³ roboczy z podsysem + wentylator Czujnik wysokoœci narzêdzia. Pulpit sterowania maszyn¹. W standardzie: stolik pod komputer OSCYLACYJNA FREZUJ CA WLECZONA TN CA AKTYWNA KUJ CA (DO KAMIENI)

9 LYNX MULTIHEAD-3 o powierzchni roboczej 1500x2000x150 to najnowszy nasz ploter wielofunkcyjny z 3 suportami w g³owicy umo liwiaj¹cymi jednoczesne zamontowanie 3 ró nych (lub takich samych) g³owic - z pneumatycznym opuszczaniem ka dej z nich do pozycji pracy. Dziêki takiemu rozwi¹zaniu maszyna mo e za jednym razem frezowaæ, za drugim ci¹æ, a za kolejnym np. bigowaæ materia³. Do wyboru jest kilka ró nych typów g³owic: frezuj¹ce, z obrotowym no em wibruj¹cym (tangensowym), tn¹ce z no em wleczonym aktywnym i pasywnym, g³owice biguj¹ce, nacinaj¹ce, tn¹ce no em k¹towym, kr¹ kowym itp. Dziêki temu równie dobrze s³u y do wycinania kartonów, tektury falistej, gumy i skóry itp. (g³owica wibruj¹ca), jak i frezowania w plastikach (np. plexi), drewnie i aluminium. Ploter ma bardzo szerokie zastosowanie. Bardzo dobrze spisuje siê przy tzw. ofrezowywaniu wydruków. LYNX MULTIHEAD-3 dostarczany jest z nowym specjalizowanym oprogramowaniem cnccad MULTI + TAPPER 4-AXIS MULTI, które zarówno pozwalaj¹ na przygotowywanie œcie ek dla wszystkich u ywanych narzêdzi (tak e osi skrêtnych), jak i umo liwiaj¹ sterowanie maszyn¹ z uwzglêdnieniem po³o enia ka dej z nich wzglêdem punktu odniesienia, jakim jest krzy owy wskaÿnik laserowy. W opcji na 2014 rok znajdzie siê tak e kamerka do ustawiania maszyny na znaczniki (pasery) nadrukowane na obrabianym materiale. MO LIWE ZASTOSOWANIA: - ciêcie kartonu i tektury, zarówno litej, jak i falistej, - wycinanie elementów z kartonu i tektury, - wycinanie szablonów i wykrojów, - ofrezowywanie wydruków (np. na PCV), - ciêcie p³yt: poliwêglanowych, PCV, folii, - frezowanie i grawerowanie drewna i materia³ów drewnopochodnych, DI-BOND, pleksi, akryl, PE, PET, PCV itp. OSCYLACYJNA FREZUJ CA WLECZONA TN CA AKTYWNA KUJ CA (DO KAMIENI)

10 Maszyna LYNX-1225P jest wielkoformatowym ploterem w wykonaniu tzw. otwartym, z bram¹ przejezdn¹. Jest to ploter laserowy tn¹co-graweruj¹cy, pracuj¹cy szklan¹ g³owic¹ laserow¹ o mocy 60W lub 80W. Jego obszar roboczy wynosi 1200 na 2400mm. Ploter jest szybki i wydajny. Mocna konstrukcja stalowo-aluminiowa, z profili konstrukcyjnych o podwy szonej wytrzyma³oœci, spora trwa³oœæ g³owicy (do 2500 godzin) i prosta obs³uga dope³niaj¹ paletê zalet. Przeœwit maszyny (wysokoœæ nad sto³em) wynosi oko³o 60 mm, co pozwala na wk³adanie przedmiotów o gruboœci do 50 mm. Przeœwit przez maszynê mo e byæ zwiêkszony na yczenie klienta! Ploter jest wyposa ony we wszystkie niezbêdne podsystemy: sterowania, prowadzenia lasera, wspomagania ciêcia (pompa przeponowa) i ruchu wody ch³odz¹cej laser (pompa wodna pracuj¹ca w obiegu zamkniêtym). Maszyny te wyposa one s¹ w precyzyjne i nowoczesne podzespo³y mechaniczne, laserowe i optyczne. Wszystkie maszyny naszej konstrukcji s¹ wyposa ane w mikroprocesorowy modu³ steruj¹cy wraz z oprogramowaniem TAPPER oraz cnccad. PARAMETRY TECHNICZNE I WYPOSA ENIE: Obszar roboczy: 1200x2400 mm. Wymiary maszyny: 3000x1800x1300 mm. Masa oko³o: 450 kg. Laser CO2 (szklany) ch³odzony wod¹ w obiegu zamkniêtym. Moc lasera CO2: 60W lub 80W. Zakres prêdkoœci grawerowania: 0.1 do 10 m/min. Dok³adnoœæ pozycjonowania g³owicy: ±0.01 mm. Max. pobór pr¹du: oko³o 1 kw. Najmniejsza litera alfabetu mo liwa do wygrawerowania: 1x1 mm. Akceptowane formaty graficzne wektorowe: AI, EPS, PLT (HPGL), DXF, BMP, JPG i inne. Rodzaj napêdu: silniki krokowe. Komunikacja: sterownik mikroprocesorowy ARM7 z 16 Mbit pamiêci wewnêtrznej. Oprogramowanie Tapper Laser oraz cnccad Laser (oba w jêzyku polskim!). Obudowa metalowa, zamykana, z wyjœciem na modu³ odsysania oparów.

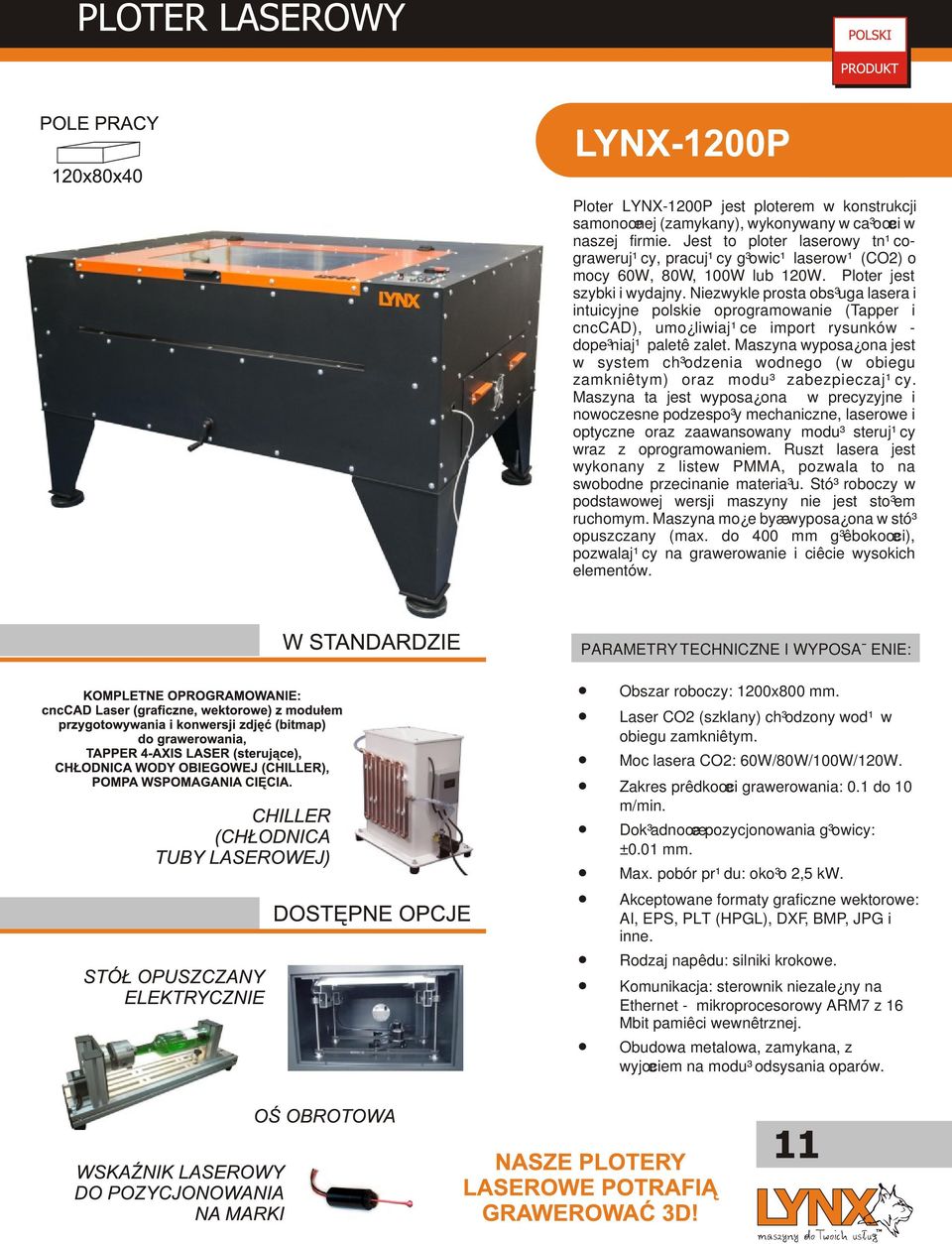

11 Ploter LYNX-1200P jest ploterem w konstrukcji samonoœnej (zamykany), wykonywany w ca³oœci w naszej firmie. Jest to ploter laserowy tn¹cograweruj¹cy, pracuj¹cy g³owic¹ laserow¹ (CO2) o mocy 60W, 80W, 100W lub 120W. Ploter jest szybki i wydajny. Niezwykle prosta obs³uga lasera i intuicyjne polskie oprogramowanie (Tapper i cnccad), umo liwiaj¹ce import rysunków - dope³niaj¹ paletê zalet. Maszyna wyposa ona jest w system ch³odzenia wodnego (w obiegu zamkniêtym) oraz modu³ zabezpieczaj¹cy. Maszyna ta jest wyposa ona w precyzyjne i nowoczesne podzespo³y mechaniczne, laserowe i optyczne oraz zaawansowany modu³ steruj¹cy wraz z oprogramowaniem. Ruszt lasera jest wykonany z listew PMMA, pozwala to na swobodne przecinanie materia³u. Stó³ roboczy w podstawowej wersji maszyny nie jest sto³em ruchomym. Maszyna mo e byæ wyposa ona w stó³ opuszczany (max. do 400 mm g³êbokoœci), pozwalaj¹cy na grawerowanie i ciêcie wysokich elementów. PARAMETRY TECHNICZNE I WYPOSA ENIE: Obszar roboczy: 1200x800 mm. Laser CO2 (szklany) ch³odzony wod¹ w obiegu zamkniêtym. Moc lasera CO2: 60W/80W/100W/120W. Zakres prêdkoœci grawerowania: 0.1 do 10 m/min. Dok³adnoœæ pozycjonowania g³owicy: ±0.01 mm. Max. pobór pr¹du: oko³o 2,5 kw. Akceptowane formaty graficzne wektorowe: AI, EPS, PLT (HPGL), DXF, BMP, JPG i inne. Rodzaj napêdu: silniki krokowe. Komunikacja: sterownik niezale ny na Ethernet - mikroprocesorowy ARM7 z 16 Mbit pamiêci wewnêtrznej. Obudowa metalowa, zamykana, z wyjœciem na modu³ odsysania oparów.

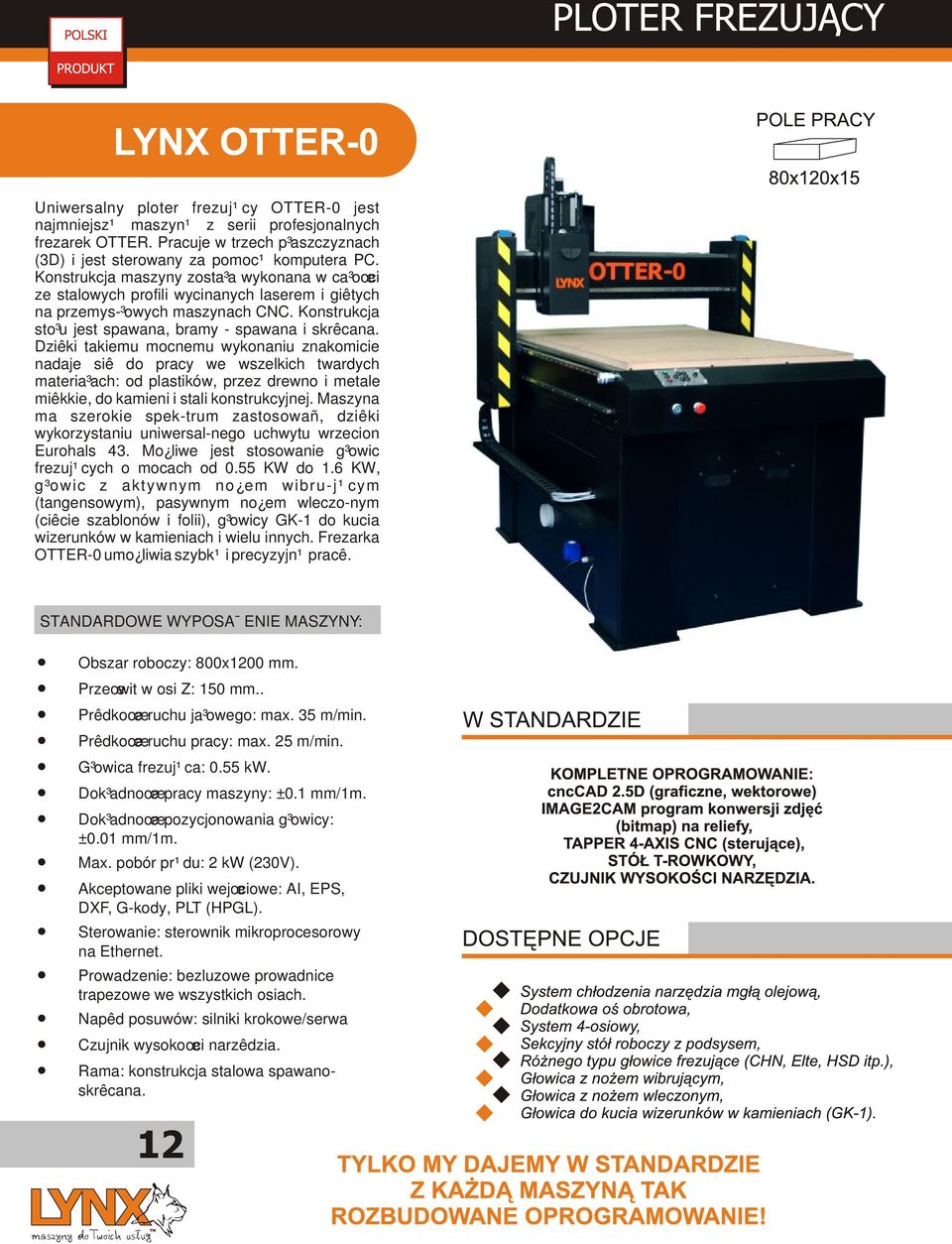

12 Uniwersalny ploter frezuj¹cy OTTER-0 jest najmniejsz¹ maszyn¹ z serii profesjonalnych frezarek OTTER. Pracuje w trzech p³aszczyznach (3D) i jest sterowany za pomoc¹ komputera PC. Konstrukcja maszyny zosta³a wykonana w ca³oœci ze stalowych profili wycinanych laserem i giêtych na przemys-³owych maszynach CNC. Konstrukcja sto³u jest spawana, bramy - spawana i skrêcana. Dziêki takiemu mocnemu wykonaniu znakomicie nadaje siê do pracy we wszelkich twardych materia³ach: od plastików, przez drewno i metale miêkkie, do kamieni i stali konstrukcyjnej. Maszyna ma szerokie spek-trum zastosowañ, dziêki wykorzystaniu uniwersal-nego uchwytu wrzecion Eurohals 43. Mo liwe jest stosowanie g³owic frezuj¹cych o mocach od 0.55 KW do 1.6 KW, g³owic z aktywnym no em wibru-j¹cym (tangensowym), pasywnym no em wleczo-nym (ciêcie szablonów i folii), g³owicy GK-1 do kucia wizerunków w kamieniach i wielu innych. Frezarka OTTER-0 umo liwia szybk¹ i precyzyjn¹ pracê. STANDARDOWE WYPOSA ENIE MASZYNY: Obszar roboczy: 800x1200 mm. Przeœwit w osi Z: 150 mm.. Prêdkoœæ ruchu ja³owego: max. 35 m/min. Prêdkoœæ ruchu pracy: max. 25 m/min. G³owica frezuj¹ca: 0.55 kw. Dok³adnoœæ pracy maszyny: ±0.1 mm/1m. Dok³adnoœæ pozycjonowania g³owicy: ±0.01 mm/1m. Max. pobór pr¹du: 2 kw (230V). Akceptowane pliki wejœciowe: AI, EPS, DXF, G-kody, PLT (HPGL). Sterowanie: sterownik mikroprocesorowy na Ethernet. Prowadzenie: bezluzowe prowadnice trapezowe we wszystkich osiach. Napêd posuwów: silniki krokowe/serwa Czujnik wysokoœci narzêdzia. Rama: konstrukcja stalowa spawanoskrêcana.

13 Ploter frezuj¹cy OTTER-1 jest maszyn¹ CNC pracuj¹c¹ w trzech p³aszczyznach (3D), sterowan¹ za pomoc¹ komputera PC. Konstrukcja maszyny zosta³a wykonana w ca³oœci ze stalowych profili wycinanych laserem i giêtych na przemys³owych maszynach CNC. Konstrukcja sto³u jest spawana, bramy - spawana i skrêcana. Dziêki takiemu mocnemu wykonaniu znakomicie nadaje siê do pracy we wszelkich twardych materia³ach: od plastików, przez drewno i metale miêkkie, do kamieni i stali konstruk-cyjnej. Ta wersja pracuje g³owic¹ frezuj¹c¹ o mocy 2.2 kw (ER20) sterowan¹ falownikiem i ch³odzon¹ wod¹. Mo liwe jest zastosowanie wielu innych g³owic o mocach do 7 KW. Zalet¹ tej maszyny jest mocne wykonanie, bardzo dobre oprogramowanie steruj¹ce i graficzne. Mo liwe jest sterowanie maszyn¹ przez zamontowany panel rêcznego sterowania (NOWOŒÆ). Ka da nasza maszyna z serii OTTER jest standardowo wyposa ana tak e w czujnik wysokoœci narzêdzia nad materia³em i ch³odzenie narzêdzia mg³¹ olejow¹. STANDARDOWE WYPOSA ENIE MASZYNY: Obszar roboczy: 1000x1500 mm. Przeœwit osi Z: 150 mm (opcja 250 mm). Prêdkoœæ ruchu ja³owego: max. 35 m/min. Prêdkoœæ ruchu pracy: max. 25 m/min. G³owica frezuj¹ca: 2 KW. Dok³adnoœæ pracy maszyny: ±0.1 mm/1m. Dok³adnoœæ pozycjonowania g³owicy: ±0.01 mm/1m. Max. pobór pr¹du: 4 kw (230/380V). Akceptowane pliki wejœciowe: AI, EPS, DXF, G-kody, PLT (HPGL). Sterowanie: sterownik mikroprocesorowy na Ethernet. Prowadzenie: bezluzowe prowadnice trapezowe we wszystkich osiach. Napêd posuwów: silniki krokowe/serwa Czujnik wysokoœci narzêdzia. Rama: konstrukcja stalowa spawanoskrêcana.

14 Ploter frezuj¹cy OTTER-2 jest maszyn¹ CNC pracuj¹c¹ w trzech p³aszczyznach (3D), sterowan¹ za pomoc¹ komputera PC. Konstrukcja maszyny zosta³a wykonana w ca³oœci ze stalowych profili wycinanych laserem i giêtych na przemys³owych maszynach CNC. Konstrukcja sto³u jest spawana, bramy - spawana i skrêcana - z kompensacj¹ k¹ta bramy. Dziêki temu znakomicie nadaje siê o pracy w ró nych materia³ach: od plastików (np. PCW, PLEXI, DIBOND), przez drewno i metale miêkkie (np. ALUMINIUM, DURAL, MOSI DZ), do kamieni (np. MARMUR, GRANIT) i stali stopowych. Standardowo maszyna ma g³owicê frezuj¹c¹ o mocy 3.3 KW (ER20). Mo liwe jest zastosowanie wielu innych g³owic o mocach do 7 KW. Zalet¹ tej maszyny jest bardzo dobre oprogramowanie steruj¹ce i graficzne. Mo liwe jest sterowanie maszyn¹ przez zamontowany panel rêcznego sterowania. Ka da nasza maszyna z serii OTTER jest standardowo wyposa ana w czujnik wysokoœci narzêdzia nad materia³em i ch³odzenie narzêdzia mg³¹ olejow¹. STANDARDOWE WYPOSA ENIE MASZYNY: Obszar roboczy: 1500x2000 mm. Przeœwit osi Z: 150 mm (opcja 250 mm). Prêdkoœæ ruchu ja³owego: max. 35 m/min. Prêdkoœæ ruchu pracy: max. 25 m/min. G³owica frezuj¹ca: 3.3KW Dok³adnoœæ pracy maszyny: ±0.1 mm/1m. Dok³adnoœæ pozycjonowania g³owicy: ±0.01 mm/1m. Akceptowane pliki wejœciowe: AI, EPS, DXF, G-kody, PLT (HPGL). W zestawie software: cnccad, IMAGE2CAM, Tapper 4-AXIS. Sterowanie: sterownik mikroprocesorowy; sterowanie po z³¹czu Ethernet. Prowadzenie: bezluzowe prowadnice trapezowe we wszystkich osiach. Posuwy: listwy zêbate w osiach XY, œruba trapezowa w osi Z. Napêd posuwów: silniki krokowe/serwo Czujnik wysokoœci narzêdzia. G OWICE FREZUJ CE Z CH ODZENIEM WODNYM I POWIETRZNYM O MOCACH OD 0.75 KW do 7 KW G OWICA GK-1 DO KUCIA WIZERUNKÓW W KAMIENIACH WRAZ Z OPROGRAMOWANIEM G OWICA WIBRUJ CA-TANGENSOWA G OWICA Z NO EM WLECZONYM SEKCYJNY STÓ PODCIŒNIENIOWY OŒ OBROTOWA DO FREZAREK

15 Najwiêkszy w naszej ofercie ploter frezuj¹cy OTTER-3 jest maszyn¹ CNC pracuj¹c¹ w trzech p³aszczyznach (3D), sterowan¹ za pomoc¹ komputera PC. Kons-trukcja maszyny zosta³a wykonana w ca³oœci ze stalo-wych profili wycinanych laserem i giêtych na przemys--³owych maszynach CNC. Konstrukcja sto³u jest spawana, bramy - spawana i skrêcana - z kompen-sacj¹ k¹ta bramy. Ta wersja pracuje g³owic¹ frezuj¹c¹ o mocy 3.3 kw (uchwyt ER20) sterowan¹ falownikiem i ch³odzon¹ wod¹. Mo liwe jest oczywiœcie zastosowanie wielu innych g³owic w mocach od 1.5 KW do 7 KW. Zalet¹ tej maszyny jest mocne wykonanie, bardzo dobre oprogramowanie steruj¹ce i graficzne. Spoœród innych maszyn na polskim rynku wyró nia j¹ bardzo dobry stosunek ceny do mo liwoœci. Pole pracy to prostok¹t 2050x3050 mm, przy wielkoœci sto³u roboczego 2200x3500 mm. Dziêki temu maszyna ma mo liwoœæ obrabiania np. ca³ych arkuszy p³yt wiórowych. Znakomicie nadaje siê tak e do pracy w plastikach (PCW, PLEXI, DIBOND), mat. drewno-pochodne (np. SKLEJKI, MDF) i metale miêkkie. STANDARDOWE WYPOSA ENIE MASZYNY: G OWICE FREZUJ CE Z CH ODZENIEM WODNYM I POWIETRZNYM O MOCACH OD 0.75 KW do 7 KW G OWICA GK-1 DO KUCIA WIZERUNKÓW W KAMIENIACH WRAZ Z OPROGRAMOWANIEM G OWICA WIBRUJ CA-TANGENSOWA G OWICA Z NO EM WLECZONYM Obszar roboczy: 2050x3050 mm. Przeœwit osi Z: 150 mm (opcja 250 mm). Prêdkoœæ ruchu ja³owego: max. 15 m/min. Prêdkoœæ ruchu pracy: max. 10 m/min. G³owica frezuj¹ca: 3.3KW Dok³adnoœæ pracy maszyny: ±0.1 mm/1m. Dok³adnoœæ pozycjonowania g³owicy: ±0.01 mm/1m. Akceptowane pliki wejœciowe: AI, EPS, DXF, G-kody, PLT (HPGL). Sterowanie: sterownik mikroprocesorowy na Ethernet. Prowadzenie: bezluzowe prowadnice trapezowe we wszystkich osiach. Napêd posuwów: silniki krokowe/serwa Czujnik wysokoœci narzêdzia. Rama: konstrukcja stalowa spawanoskrêcana. SEKCYJNY STÓ PODCIŒNIENIOWY OŒ OBROTOWA DO FREZAREK

16 Plotery tablicowe z serii TABLECUT s¹ ploterami tn¹cymi no em wleczonym, umo liwiaj¹c nacinanie i wycinanie ró nych kszta³tów w ró nego rodzaju materia³ach miêkkich, do gruboœci 1 mm. Po zmianie g³owicy mo liwe jest tak e u ywanie go jako maszyny rysuj¹cej, rytuj¹cej i kuj¹cej. S¹ to idealne plotery do ciêcia szablonów (np. malarskich), wykrojów krawieckich, liter i napisów z dowolnej folii (tak e do piaskowania) - do gruboœci 1 mm. Dziêki niezwyk³ej dok³adnoœci i powtarzalnoœci ciêcia oraz p³ynnej regulacji nacisku no a tn¹cego, mo liwe jest ciêcie kilkustopniowe (na 2-, 3- albo wiêcej razy). Konstrukcja tego urz¹dzenia jest wykonana ze specjalistycznych aluminiowych profili o podwy szonej sztywnoœci i wytrzyma³oœci. Wszystkie czêœci ruchome wykonane s¹ na ³o yskach kulkowych, co zapewnia d³ug¹ i bezawaryjn¹ pracê. WYPOSA ENIE STANDARDOWE: Obszar roboczy TABLECUT-2: 1000x1500x25 mm Zakres prêdkoœci pracy: 0.1 do 10 m/min. Dok³adnoœæ pracy maszyny: ±0.1 mm/1m. Regulacja nacisku g³owicy - p³ynna. Rodzaje stosowanego koñcówek: tn¹ce (no e standardu Roland), rysuj¹ce Mo liwa dynamiczna zmiana parametrów ciêcia w czasie pracy. Sterowanie: sterownik mikroprocesorowy na Ethernet. Konstrukcja aluminiowo-stalowa. stó³ podciœnieniowy do mocowania i wyrównywania materia³u. Specjalny system powolnego opuszczania no a, wyd³u aj¹cy jego ywotnoœæ i zmniejszaj¹cy ha³as.

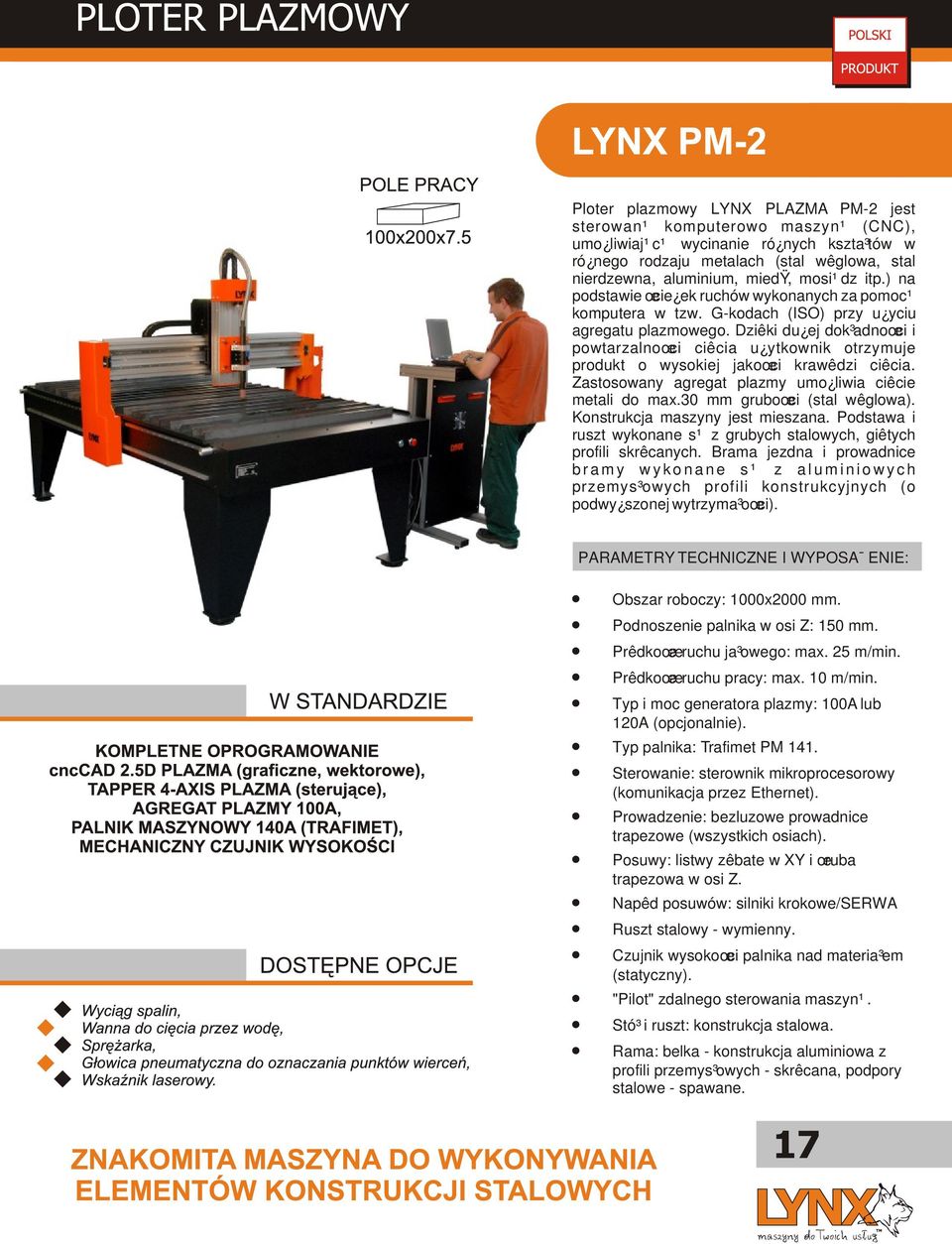

17 Ploter plazmowy LYNX PLAZMA PM-2 jest sterowan¹ komputerowo maszyn¹ (CNC), umo liwiaj¹c¹ wycinanie ró nych kszta³tów w ró nego rodzaju metalach (stal wêglowa, stal nierdzewna, aluminium, miedÿ, mosi¹dz itp.) na podstawie œcie ek ruchów wykonanych za pomoc¹ komputera w tzw. G-kodach (ISO) przy u yciu agregatu plazmowego. Dziêki du ej dok³adnoœci i powtarzalnoœci ciêcia u ytkownik otrzymuje produkt o wysokiej jakoœci krawêdzi ciêcia. Zastosowany agregat plazmy umo liwia ciêcie metali do max.30 mm gruboœci (stal wêglowa). Konstrukcja maszyny jest mieszana. Podstawa i ruszt wykonane s¹ z grubych stalowych, giêtych profili skrêcanych. Brama jezdna i prowadnice bramy wykonane s¹ z aluminiowych przemys³owych profili konstrukcyjnych (o podwy szonej wytrzyma³oœci). PARAMETRY TECHNICZNE I WYPOSA ENIE: Obszar roboczy: 1000x2000 mm. Podnoszenie palnika w osi Z: 150 mm. Prêdkoœæ ruchu ja³owego: max. 25 m/min. Prêdkoœæ ruchu pracy: max. 10 m/min. Typ i moc generatora plazmy: 100A lub 120A (opcjonalnie). Typ palnika: Trafimet PM 141. Sterowanie: sterownik mikroprocesorowy (komunikacja przez Ethernet). Prowadzenie: bezluzowe prowadnice trapezowe (wszystkich osiach). Posuwy: listwy zêbate w XY i œruba trapezowa w osi Z. Napêd posuwów: silniki krokowe/serwa Ruszt stalowy - wymienny. Czujnik wysokoœci palnika nad materia³em (statyczny). "Pilot" zdalnego sterowania maszyn¹. Stó³ i ruszt: konstrukcja stalowa. Rama: belka - konstrukcja aluminiowa z profili przemys³owych - skrêcana, podpory stalowe - spawane.

18 Program cnccad jest wektorowym programem graficznym, przy pomocy którego wykonuje siê ró nego rodzaju rysunki techniczne w formacie wektorowym. Jego g³ównym przeznaczeniem jest wykonywanie lub importowanie rysunków CAD i ich przekszta³canie w postaæ G-kodu, standardu ISO, rozumianego przez obrabiarki CNC (sterowane komputerowo). Niew¹tpliw¹ zalet¹ tego programu jest niezwyk³a ³atwoœæ tworzenia rysunku. cnccad ma bardzo przejrzysty i przyjazny interface u ytkownika, zbli ony do znanych na rynku programów wektorowych. Dziêki temu praca z nim jest bardzo intuicyjna. Program ma wbudowany modu³ CAM 2.5 D, dziêki któremu od razu po narysowaniu mo na wygenerowaæ kody do sterowania maszyn¹! Jako jeden z niewielu na rynku ma mo liwoœæ tworzenia tzw. napisów z liter jednoprzebiegowych. Dziêki rozbudowanemu jêzykowi skryptowemu jest mo liwoœæ tworzenia rysunku parametrycznego, przez wpisywanie poleceñ jêzyka cncscript. INTERFACE PROGRAMU I MODU U CAM Tapper jest programem steruj¹cym, przeznaczonym do obs³ugi sterownika CNCPLAYER naszej firmy. Jest to oprogramowanie, którego podstawowym zadaniem jest przygotowanie i wysy³anie komend steruj¹cych (rêcznych i automatycznych), które nastêpnie s¹ w kolejnoœci realizowane przez sterownik maszyny. Komunikacja miêdzy programem a sterownikiem odbywa siê po z³¹czu USB (w najnowszym wykonaniu Ethernet) komputera PC. Nasza firma przygotowa³a kilka ró ni¹cych siê nieznacznie wersji tego programu, obs³uguj¹cych ró ne maszyny CNC frezarki, plotery laserowe, plazmowe, z no em tangensowym i inne specjalizowane. Program Tapper dodatkowo zajmuje siê analiz¹ kodów steruj¹cych i wizualizacj¹ wektorów ruchów maszyny. Program obs³uguje maksymalnie polecenia dla 4 osi XYZA, a wizualizuje polecenia trzech osi XYZ. W najnowszej wersji mo liwa jest tak e zasymulowanie procesu pracy maszyny przed uruchomieniem programu finalnego. TAPPER LIGHT to specjalna wersja programu, tylko dla ploterów termicznych.

19 Image2CAM jest programem s³u ¹cym do konwertowania bitmap (zdjêæ i rysunków) na G- kody. Program ma 7 wbudowanych algorytmów przetwarzania, m.in.: jedno- i dwukierunkowe grawerowanie frezem, dziurkowanie wiert³em, igie³kowanie, kucie i grawerowanie g³êbokimi liniami. Niezwyk³¹ zalet¹ programu jest pe³na integracja tworzonych G-kodów z programem steruj¹cym Tapper. Program stanowi ofertê uzupe³niaj¹c¹ dla ka dego u ytkownika ploterów frezuj¹cych (i uniwersalnych) naszej firmy. Program Styro3D s³u y do przygotowywania ciêcia obiektów 3D (bry³ foremnych i nieforemnych) ploterami termicznymi, przy u yciu sto³u obrotowego. Wynikiem dzia³ania programu jest plik g-kodów, zawieraj¹cy przygotowane przekroje bry³y - gotowe do wykonania przez program struj¹cy STEP2TERM lub TAPPER LIGHT. Program przygotowuje przeciêcia, przechodz¹c przez obiekt po jego zewnêtrznym konturze po ustalonym obrocie. Wielokrotne przechodzenie przez kontur i obrót powoduje lepsze lub gorsze jego odwzorowanie. Gêstoœæ przejœæ, jak i gêstoœæ tworzenia punktów konturów zale y wy³¹cznie od u ytkownika. Program LynxCUT jest programem graficznym do tworzenia i edycji rysunków wektorowych oraz wycinania lub rysowanie ich przez plotery tn¹corysuj¹ce ró nych marek. Od wersji 1.5 wprowadzono pracê z wieloma ró nymi ploterami tn¹cymi, zarówno standardu HPGL (np. Roland, Graphtec, Mimaki) i DMPL (np. Summa, P-CUT, Secabo). Oczywiœcie nadal g³ównym przeznacze-niem programu jest praca z naszymi ploterami LYNX serii K i EX. Wielk¹ zalet¹ tego programu jest niezwyk³a ³atwoœæ tworzenia rysunku. LynxCUT ma dopracowany i bardzo przejrzysty interface u ytkownika, bardzo zbli ony do innych znanych na rynku programów wektorowych. Praca z nim jest intuicyjna. Aby uzyskaæ efekt w postaci wycinanki lub rysunku na papierze, wystarczy tylko kilka klikniêæ w programie. Program równie dobrze spisuje siê jako edytor grafiki, jak i program, do którego importuje siê rysunki wykonane w innych programach, jak: AutoCAD (pliki DXF i DWG), Corel Draw (PLT, AI, EPS) czy Ilustrator (pliki AI). Dziêki wbudowaniu odpowiednich filtrów importowych mo liwe jest zaimportowanie plików z ka dego z tych programów. Tak wiêc LynxCUT jest programem "2 w 1" - to zarówno edytor grafiki wektorowej, jak i sterownik ploterów tn¹cych. U ytkownik rysuje obiekty i od razu wycina je ploterem tn¹cym!
