Niezawodny ploter tnący do produkcji oznakowań, ekspozytorów i modeli opakowań. Kongsberg V

Transkrypt

1 Niezawodny ploter tnący do produkcji oznakowań, ekspozytorów i modeli opakowań Kongsberg V

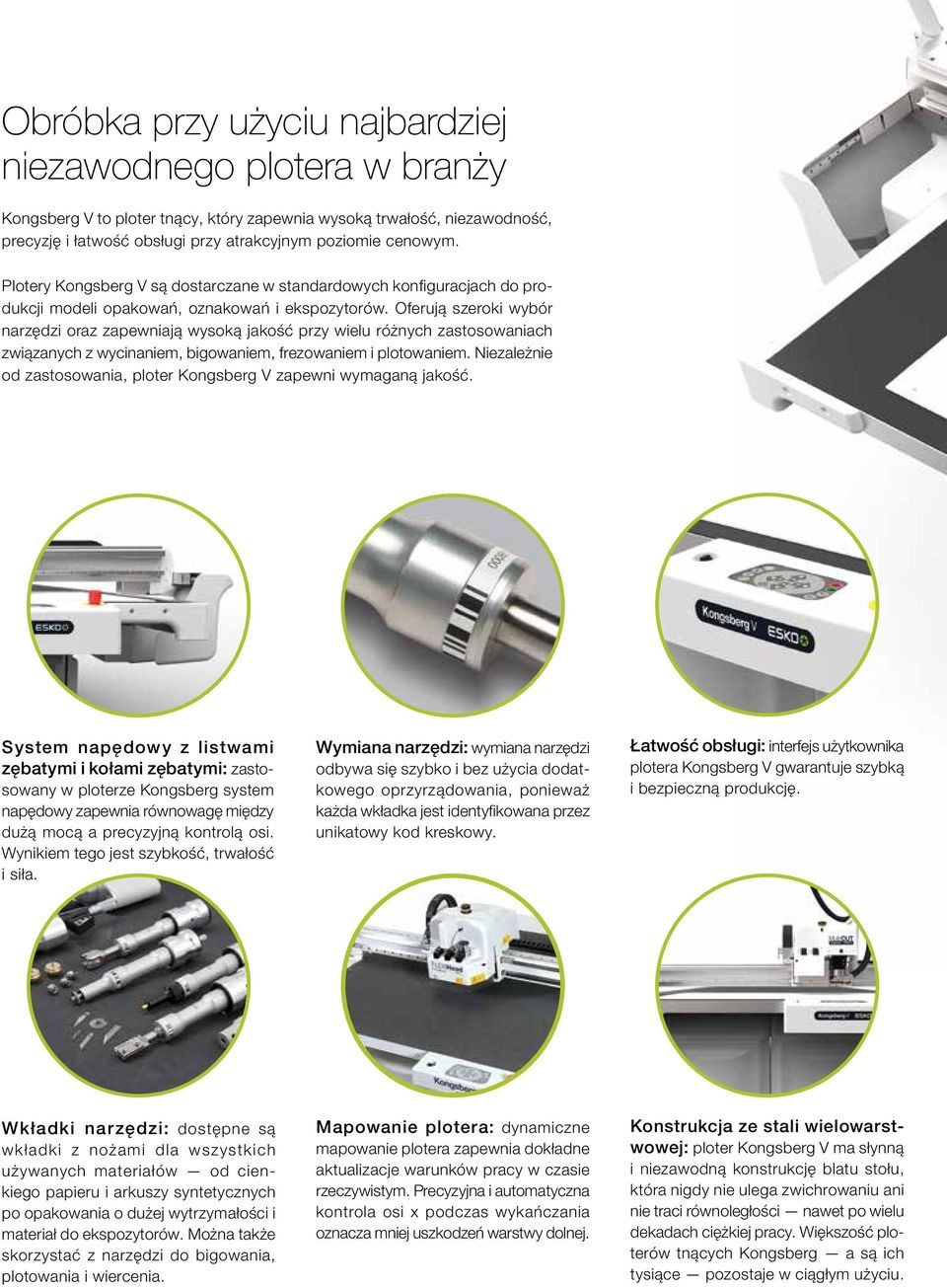

2 Obróbka przy użyciu najbardziej niezawodnego plotera w branży Kongsberg V to ploter tnący, który zapewnia wysoką trwałość, niezawodność, precyzję i łatwość obsługi przy atrakcyjnym poziomie cenowym. Plotery Kongsberg V są dostarczane w standardowych konfiguracjach do produkcji modeli opakowań, oznakowań i ekspozytorów. Oferują szeroki wybór narzędzi oraz zapewniają wysoką jakość przy wielu różnych zastosowaniach związanych z wycinaniem, bigowaniem, frezowaniem i plotowaniem. Niezależnie od zastosowania, ploter Kongsberg V zapewni wymaganą jakość. System napędowy z listwami zębatymi i kołami zębatymi: zastosowany w ploterze Kongsberg system napędowy zapewnia równowagę między dużą mocą a precyzyjną kontrolą osi. Wynikiem tego jest szybkość, trwałość i siła. Wymiana narzędzi: wymiana narzędzi odbywa się szybko i bez użycia dodatkowego oprzyrządowania, ponieważ każda wkładka jest identyfikowana przez unikatowy kod kreskowy. Łatwość obsługi: interfejs użytkownika plotera Kongsberg V gwarantuje szybką i bezpieczną produkcję. Wkładki narzędzi: dostępne są wkładki z nożami dla wszystkich używanych materiałów od cienkiego papieru i arkuszy syntetycznych po opakowania o dużej wytrzymałości i materiał do ekspozytorów. Można także skorzystać z narzędzi do bigowania, plotowania i wiercenia. Mapowanie plotera: dynamiczne mapowanie plotera zapewnia dokładne aktualizacje warunków pracy w czasie rzeczywistym. Precyzyjna i automatyczna kontrola osi x podczas wykańczania oznacza mniej uszkodzeń warstwy dolnej. Konstrukcja ze stali wielowarstwowej: ploter Kongsberg V ma słynną i niezawodną konstrukcję blatu stołu, która nigdy nie ulega zwichrowaniu ani nie traci równoległości nawet po wielu dekadach ciężkiej pracy. Większość ploterów tnących Kongsberg a są ich tysiące pozostaje w ciągłym użyciu.

3 Kamera i-cut Vision Pro: system kamer zapewnia bardzo wydajną produkcję wraz z prostym i wyjątkowo dokładnym dopasowaniem wydruków do wycięć, nawet w przypadku materiałów zniekształconych w druku (kamera dostępna w konfiguracji do produkcji oznakowań i ekspozytorów).

4 Wybierz swój ploter Kongsberg V Dostępne są dwa rodzaje ploterów Kongsberg V, z których każdy ma swoje zalety i jest przeznaczony do określonych zastosowań. Kongsberg V do produkcji modeli opakowań Kongsberg V do opakowań to ploter tnący skonfigurowany do produkcji modeli opakowań, krótkich nakładów makiet i innych zastosowań związanych z opakowaniami. Jest wyposażony w głowicę FlexiHead. FlexiHead umożliwia bardzo precyzyjne i wydajne wycinanie wszystkich elastycznych i cienkich materiałów, takich jak papier, tektura lita, winyl, tkaniny itd. Głowica FlexiHead jest mocowana do bardzo precyzyjnej osi serwomechanizmu, która kontroluje głębokość narzędzia podczas wycinania, bigowania i obrabiania. Wbudowane trzy sloty na narzędzia z możliwością dowolnego konfigurowania obsługują pełną gamę standardowych narzędzi roboczych.

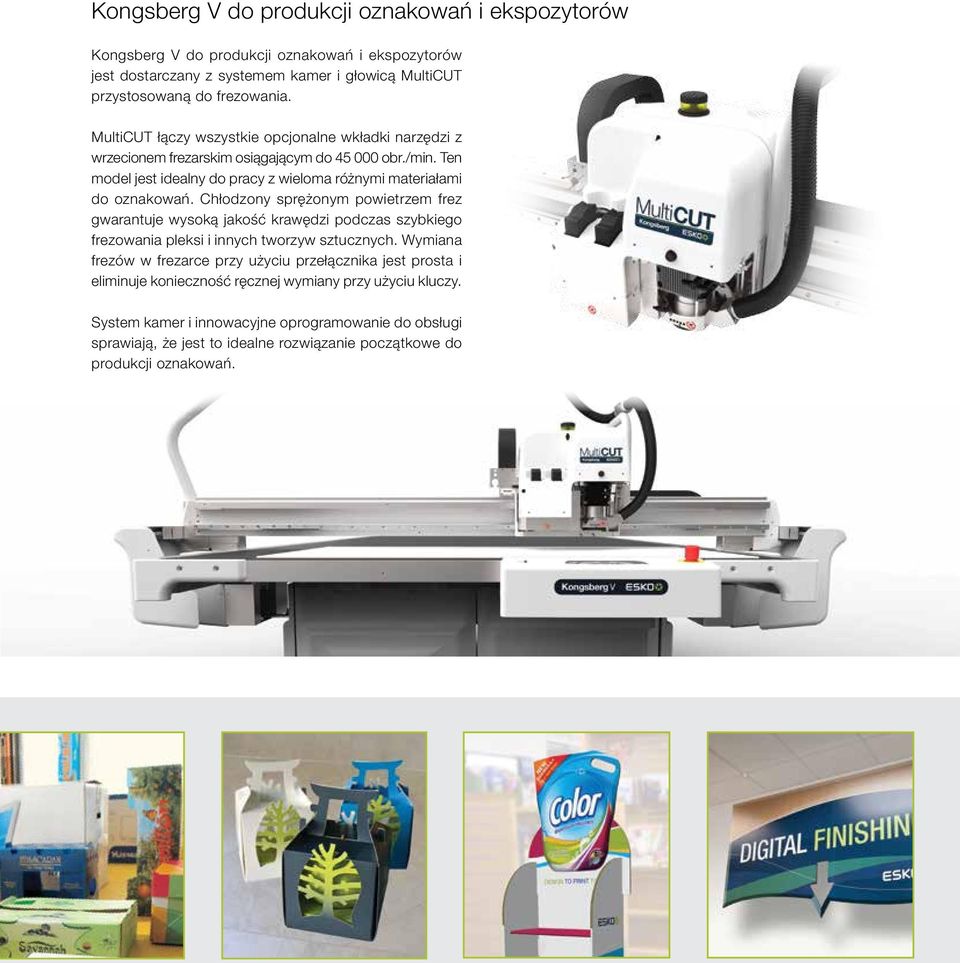

5 Kongsberg V do produkcji oznakowań i ekspozytorów Kongsberg V do produkcji oznakowań i ekspozytorów jest dostarczany z systemem kamer i głowicą MultiCUT przystosowaną do frezowania. MultiCUT łączy wszystkie opcjonalne wkładki narzędzi z wrzecionem frezarskim osiągającym do obr./min. Ten model jest idealny do pracy z wieloma różnymi materiałami do oznakowań. Chłodzony sprężonym powietrzem frez gwarantuje wysoką jakość krawędzi podczas szybkiego frezowania pleksi i innych tworzyw sztucznych. Wymiana frezów w frezarce przy użyciu przełącznika jest prosta i eliminuje konieczność ręcznej wymiany przy użyciu kluczy. System kamer i innowacyjne oprogramowanie do obsługi sprawiają, że jest to idealne rozwiązanie początkowe do produkcji oznakowań.

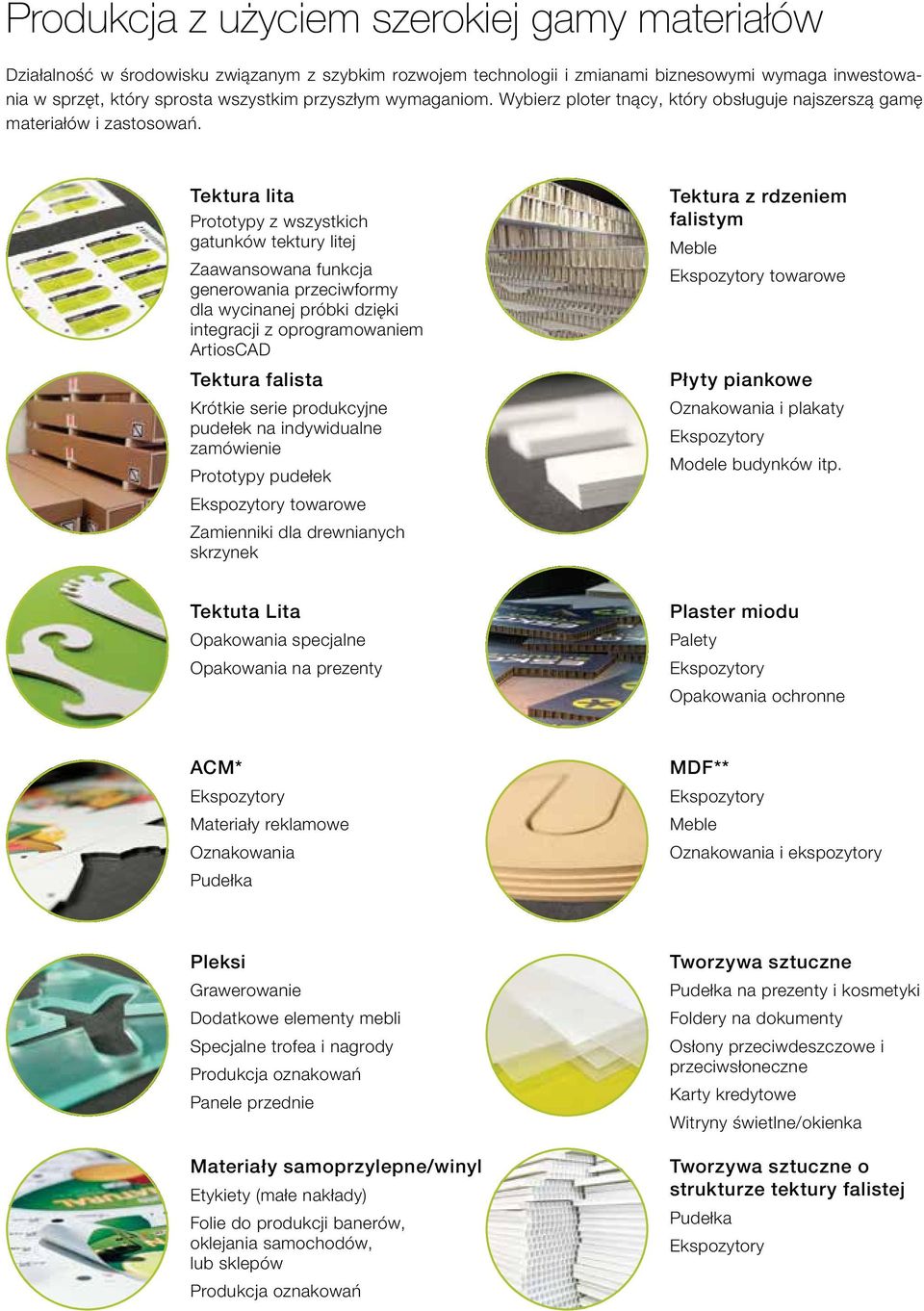

6 Produkcja z użyciem szerokiej gamy materiałów Działalność w środowisku związanym z szybkim rozwojem technologii i zmianami biznesowymi wymaga inwestowania w sprzęt, który sprosta wszystkim przyszłym wymaganiom. Wybierz ploter tnący, który obsługuje najszerszą gamę materiałów i zastosowań. Tektura lita Prototypy z wszystkich gatunków tektury litej Zaawansowana funkcja generowania przeciwformy dla wycinanej próbki dzięki integracji z oprogramowaniem ArtiosCAD Tektura falista Krótkie serie produkcyjne pudełek na indywidualne zamówienie Prototypy pudełek towarowe Zamienniki dla drewnianych skrzynek Tektura z rdzeniem falistym Meble towarowe Płyty piankowe Oznakowania i plakaty Modele budynków itp. Tektuta Lita Opakowania specjalne Opakowania na prezenty Plaster miodu Palety Opakowania ochronne ACM* Materiały reklamowe Oznakowania Pudełka MDF** Meble Oznakowania i ekspozytory Pleksi Grawerowanie Dodatkowe elementy mebli Specjalne trofea i nagrody Produkcja oznakowań Panele przednie Materiały samoprzylepne/winyl Etykiety (małe nakłady) Folie do produkcji banerów, oklejania samochodów, lub sklepów Produkcja oznakowań Tworzywa sztuczne Pudełka na prezenty i kosmetyki Foldery na dokumenty Osłony przeciwdeszczowe i przeciwsłoneczne Karty kredytowe Witryny świetlne/okienka Tworzywa sztuczne o strukturze tektury falistej Pudełka

7 Wykładzina Kolorowe wykładziny z różnymi kształtami lub logo Spersonalizowane kształty Drewno Meble Oznakowania i ekspozytory Papier Koperty Wkładki - wyściółki do ekspozytorów Wyściółka pudełek Włókno szklane Oznakowania Konstrukcje specjalne Modelowanie Formy do lakierowania wybiórczego lakierem UV Opcjonalny pasery dla form do lakierowania z kołkami ustalającymi, co zapewnia idealne pasowanie z maszyną drukarską. Cienkie aluminium Tworzenie oznakowań Płyty do fleksografii Wycinanie płyt fleksograficznych ze ściętą krawędzią lub bez Wycinanie schodkowe Guma Wykrojniki gumowe (nie jest wymagany czas na schnięcie) Podkładki pod mysz Wkładki do butów Folia magnetyczna Tkaniny Banery Flagi Materiały reklamowe Fornir Meble Produkcja oznakowań Uszczelki Uszczelki do samochodów, pomp, instalacji hydraulicznych... Inne materiały Prosimy o kontakt z nami w celu umówienia się na testy *Płyty kompozytowe na bazie aluminium **Płyty pilśniowe MDF o średniej gęstości

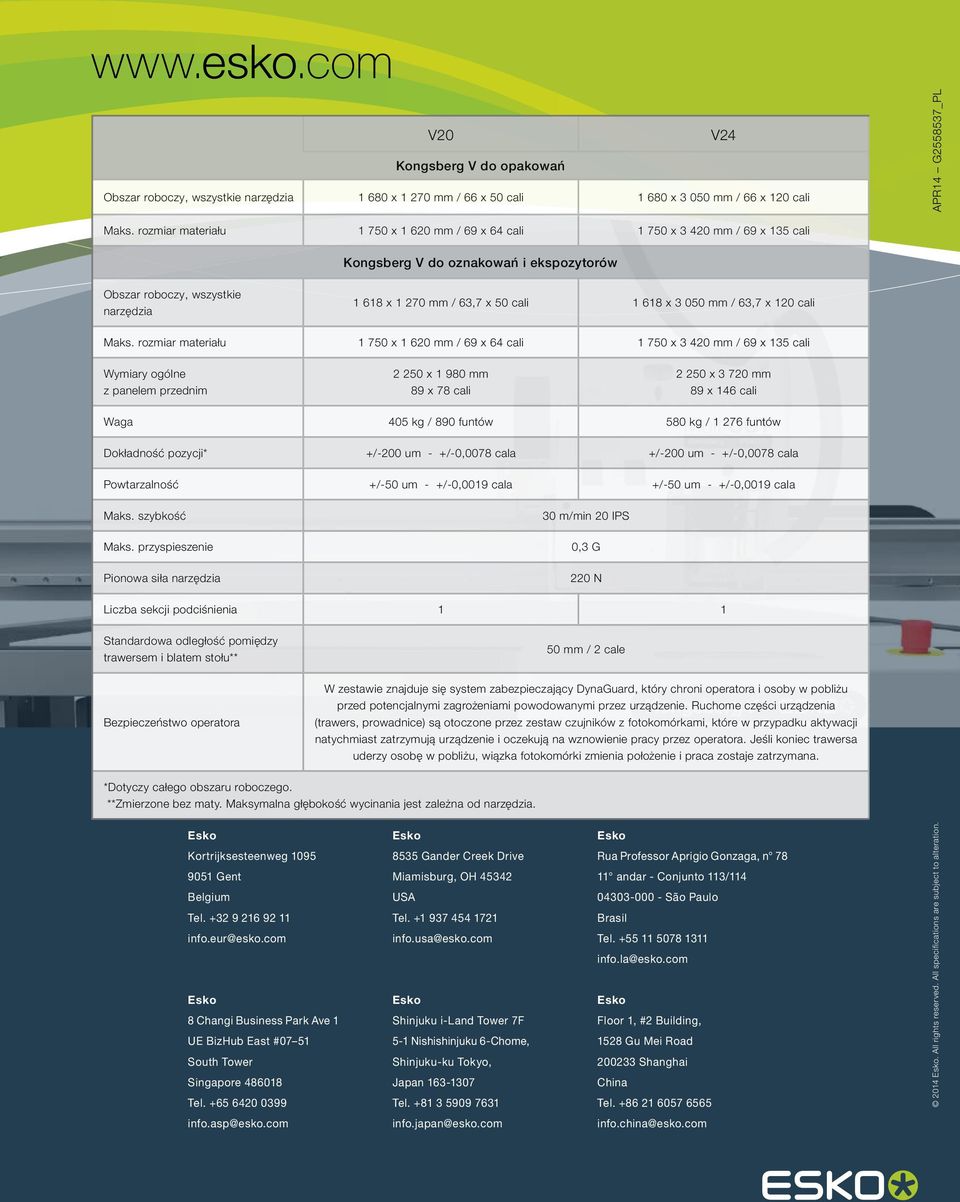

8 V20 V24 Kongsberg V do opakowań Obszar roboczy, wszystkie narzędzia x mm / 66 x 50 cali x mm / 66 x 120 cali APR14 G _PL Maks. rozmiar materiału x mm / 69 x 64 cali x mm / 69 x 135 cali Kongsberg V do oznakowań i ekspozytorów Obszar roboczy, wszystkie narzędzia x mm / 63,7 x 50 cali x mm / 63,7 x 120 cali Maks. rozmiar materiału x mm / 69 x 64 cali x mm / 69 x 135 cali Wymiary ogólne z panelem przednim x mm 89 x 78 cali x mm 89 x 146 cali Waga 405 kg / 890 funtów 580 kg / funtów Dokładność pozycji* +/-200 um - +/-0,0078 cala +/-200 um - +/-0,0078 cala Powtarzalność +/-50 um - +/-0,0019 cala +/-50 um - +/-0,0019 cala Maks. szybkość Maks. przyspieszenie Pionowa siła narzędzia 30 m/min 20 IPS 0,3 G 220 N Liczba sekcji podciśnienia 1 1 Standardowa odległość pomiędzy trawersem i blatem stołu** 50 mm / 2 cale Bezpieczeństwo operatora W zestawie znajduje się system zabezpieczający DynaGuard, który chroni operatora i osoby w pobliżu przed potencjalnymi zagrożeniami powodowanymi przez urządzenie. Ruchome części urządzenia (trawers, prowadnice) są otoczone przez zestaw czujników z fotokomórkami, które w przypadku aktywacji natychmiast zatrzymują urządzenie i oczekują na wznowienie pracy przez operatora. Jeśli koniec trawersa uderzy osobę w pobliżu, wiązka fotokomórki zmienia położenie i praca zostaje zatrzymana. *Dotyczy całego obszaru roboczego. **Zmierzone bez maty. Maksymalna głębokość wycinania jest zależna od narzędzia. Kortrijksesteenweg Gent Belgium Tel info.eur@esko.com 8 Changi Business Park Ave 1 UE BizHub East #07 51 South Tower Singapore Tel Gander Creek Drive Miamisburg, OH USA Tel info.usa@esko.com Shinjuku i-land Tower 7F 5-1 Nishishinjuku 6-Chome, Shinjuku-ku Tokyo, Japan Tel Rua Professor Aprigio Gonzaga, n andar - Conjunto 113/ São Paulo Brasil Tel info.la@esko.com Floor 1, #2 Building, 1528 Gu Mei Road Shanghai China Tel All rights reserved. All specifications are subject to alteration. info.asp@esko.com info.japan@esko.com info.china@esko.com
