1 O P I S T E C H N I C Z N Y do projektu wewnętrznych instalacji wodno-kanalizacyjnych i centralnego ogrzewania dla pomieszczeń socjalnych na Oddziale Anestezjologii i Intensywnej Terapii SCCS w Zabrzu (budynek B, segment G, parter) 1. Założenia Projekt niniejszy opracowano w oparciu o: - umowa zawartą z Inwestorem - podkłady architektoniczno-budowlane w skali 1:50 - uzgodnienia branżowe - obowiązujące normy PN i przepisy - inne materiały. 2. Dane ogólne Tematem niniejszego opracowania są instalacje sanitarne wod-kan i c.o. dla pomieszczeń socjalnych na Oddziale Kardiochirurgii Dziecięcej SCCS w Zabrzu (budynek B, segment G, I parter). Inwestycja stanowiąca przedmiot opracowania zlokalizowana jest na terenie Śląskiego Centrum Chorób Serca w Zabrzu, w budynku B, segment G, na kondygnacji parteru. Projekt budowlano-wykonawczy obejmuje demontaż wybranych przyborów sanitarnych oraz włączenie nowo projektowanych urządzeń sanitarnych w wybranych pomieszczeniach objętych opracowaniem do istniejącej instalacji wodnej, kanalizacji oraz centralnego ogrzewania. Istniejące instalacje grzewcze pracują w układzie zamkniętym na parametrach: dla przygotowania centralnej ciepłej wody 70/55 C dla ogrzewania grzejnikowego 70/55 C 3. Instalacja centralnego ogrzewania Opis instalacji c.o. grzejnikowego Istniejąca instalacja centralnego ogrzewania jest instalacją dwururową pompową z rozdziałem dolnym z zamkniętym obiegiem wodnym, pracująca na parametrach wynoszących 70/55 C. Jako elementy grzejne zastosowano grzejniki płytowe PURMO, typ Hygiene Ventilo z wbudowanym zaworem termostatycznym. Instalacja centralnego ogrzewania grzejnikowego w obrębie zakresu 3

2 opracowania w całości wykonana została ze stabilizowanych rur PP zabezpieczonych termicznie pianką izolacyjną miękką. Projektowana zmiana w instalacji obejmuje demontaż istniejącego grzejnika płytowego w pomieszczeniu nr 0.G.4 oraz wykorzystanie go w nowo projektowanym fragmencie instalacji w tym samym pomieszczeniu na przeciwległej ścianie. Projektowany fragment instalacji centralnego ogrzewania grzejnikowego w całości wykonany zostanie ze stabilizowanych rur PP, prowadzonych w bruzdach podłogowych.. Dla przewodów należy zastosować izolację Thermafex FRZ gr 13 mm z płaszczem ochronnym z folii z tworzywa sztucznego. Podejście do projektowanego grzejnika dolne. Przebieg projektowanego fragmentu instalacji grzewczej pokazany został na rzucie fragmentu nr 2 budynku. Grzejniki W pomieszczeniu nr 0.G.4 przewidziano demontaż istniejącego grzejnika płytowego PURMO, typ HV20 o wymiarach 900/600 i wykorzystanie go w projektowanym fragmencie instalacji na przeciwległej ścianie pomieszczenia. Jest to grzejnik zaworowy (z wbudowaną wkładką zaworu termostatycznego). Podejście do grzejnika dolne. Odstępy minimalne grzejnika od ściany za grzejnikiem 6cm, odstęp minimalny od podłogi - 10cm. Grzejnik należy montować na wspornikach systemowych i mocować do ściany uchwytami. Armatura Grzejnik zaworowy typu HV wyposażony jest we wbudowany zawór termostatyczny. Wykorzystać istniejącą wkładkę firmy Danfoss z głowicą termostatyczną. Odpowietrzenie i odwodnienie Odpowietrzenie instalacji zaprojektowano zgodnie z normą PN-91/B Zaprojektowano odpowietrzenie indywidualne, poprzez odpowietrzniki na grzejnikach. Próby instalacji centralnego ogrzewania Próby przeprowadzić po ułożeniu instalacji grzejnikowej. Dla instalacji: napełnić i odpowietrzyć instalację wytworzyć ciśnienie 6 bar po dwóch godzinach należy ponownie wytworzyć ciśnienie (spadek ciśnienia możliwy jest na skutek rozszerzalności rur) czas próby 24h instalacja jest szczelna, kiedy w żadnym miejscu instalacji nie wypłynęła woda, a ciśnienie kontrolne nie spadło więcej niż o 0,1 bar na godzinę Po wykonaniu instalacji należy przeprowadzić badania szczelności na zimno całej instalacji na ciśnienie próbne Ppr = 0,6MPa, stosując manometr o średnicy tarczy min. 150mm o zakresie o 50% większym od ciśnienia próbnego i działce elementarnej 0,01 MPa. Wynik badania szczelności można uznać za pozytywny jeżeli: W ciągu 20 min. manometr nie wykaże spadku ciśnienia, Nie stwierdzono przecieków ani roszeń szczególnie na połączeniach, szwach. Badanie szczelności na gorąco można prowadzić po pozytywnym wyniku próby na zimno. Próbę szczelności na gorąco należy przeprowadzić po uruchomieniu źródła ciepła przy najwyższych parametrach możliwych do osiągnięcia w dniu próby. Czas trwania próby 72h. W czasie trwania 4

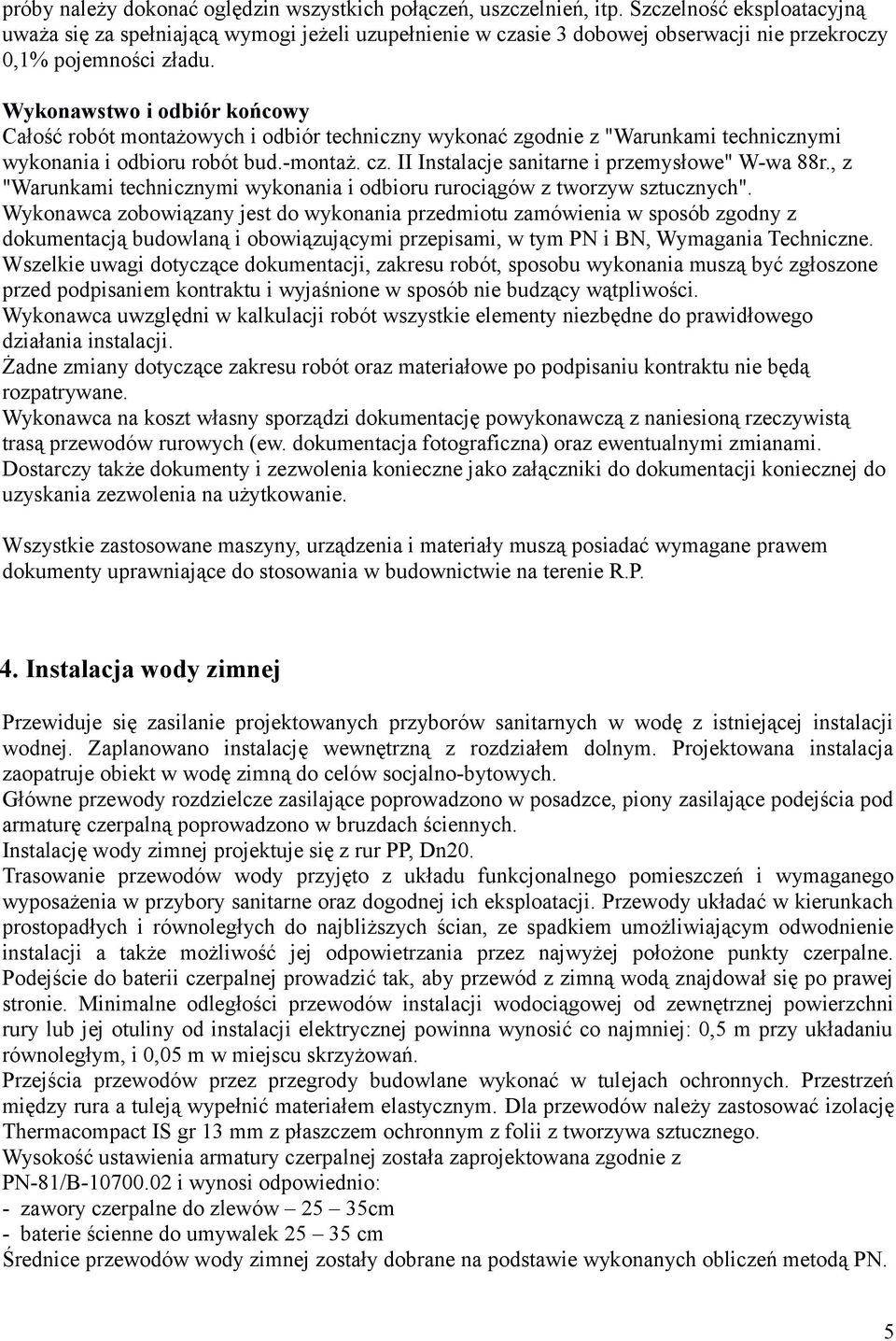

3 próby należy dokonać oględzin wszystkich połączeń, uszczelnień, itp. Szczelność eksploatacyjną uważa się za spełniającą wymogi jeżeli uzupełnienie w czasie 3 dobowej obserwacji nie przekroczy 0,1% pojemności zładu. Wykonawstwo i odbiór końcowy Całość robót montażowych i odbiór techniczny wykonać zgodnie z "Warunkami technicznymi wykonania i odbioru robót bud.-montaż. cz. II Instalacje sanitarne i przemysłowe" W-wa 88r., z "Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych". Wykonawca zobowiązany jest do wykonania przedmiotu zamówienia w sposób zgodny z dokumentacją budowlaną i obowiązującymi przepisami, w tym PN i BN, Wymagania Techniczne. Wszelkie uwagi dotyczące dokumentacji, zakresu robót, sposobu wykonania muszą być zgłoszone przed podpisaniem kontraktu i wyjaśnione w sposób nie budzący wątpliwości. Wykonawca uwzględni w kalkulacji robót wszystkie elementy niezbędne do prawidłowego działania instalacji. Żadne zmiany dotyczące zakresu robót oraz materiałowe po podpisaniu kontraktu nie będą rozpatrywane. Wykonawca na koszt własny sporządzi dokumentację powykonawczą z naniesioną rzeczywistą trasą przewodów rurowych (ew. dokumentacja fotograficzna) oraz ewentualnymi zmianami. Dostarczy także dokumenty i zezwolenia konieczne jako załączniki do dokumentacji koniecznej do uzyskania zezwolenia na użytkowanie. Wszystkie zastosowane maszyny, urządzenia i materiały muszą posiadać wymagane prawem dokumenty uprawniające do stosowania w budownictwie na terenie R.P. 4. Instalacja wody zimnej Przewiduje się zasilanie projektowanych przyborów sanitarnych w wodę z istniejącej instalacji wodnej. Zaplanowano instalację wewnętrzną z rozdziałem dolnym. Projektowana instalacja zaopatruje obiekt w wodę zimną do celów socjalno-bytowych. Główne przewody rozdzielcze zasilające poprowadzono w posadzce, piony zasilające podejścia pod armaturę czerpalną poprowadzono w bruzdach ściennych. Instalację wody zimnej projektuje się z rur PP, Dn20. Trasowanie przewodów wody przyjęto z układu funkcjonalnego pomieszczeń i wymaganego wyposażenia w przybory sanitarne oraz dogodnej ich eksploatacji. Przewody układać w kierunkach prostopadłych i równoległych do najbliższych ścian, ze spadkiem umożliwiającym odwodnienie instalacji a także możliwość jej odpowietrzania przez najwyżej położone punkty czerpalne. Podejście do baterii czerpalnej prowadzić tak, aby przewód z zimną wodą znajdował się po prawej stronie. Minimalne odległości przewodów instalacji wodociągowej od zewnętrznej powierzchni rury lub jej otuliny od instalacji elektrycznej powinna wynosić co najmniej: 0,5 m przy układaniu równoległym, i 0,05 m w miejscu skrzyżowań. Przejścia przewodów przez przegrody budowlane wykonać w tulejach ochronnych. Przestrzeń między rura a tuleją wypełnić materiałem elastycznym. Dla przewodów należy zastosować izolację Thermacompact IS gr 13 mm z płaszczem ochronnym z folii z tworzywa sztucznego. Wysokość ustawienia armatury czerpalnej została zaprojektowana zgodnie z PN-81/B i wynosi odpowiednio: - zawory czerpalne do zlewów 25 35cm - baterie ścienne do umywalek cm Średnice przewodów wody zimnej zostały dobrane na podstawie wykonanych obliczeń metodą PN. 5

4 Rozprowadzenie instalacji wodnej w pomieszczeniu pokazane zostało na załączonym rzucie fragmentu budynku. 5. Instalacja wody ciepłej Trasa rozprowadzenia przewodów wody ciepłej i cyrkulacyjnej przebiega równolegle z przewodami wody zimnej. Zasilanie projektowanych przyborów sanitarnych w wodę ciepłą i cyrkulacyjną zostanie zapewnione z istniejącej instalacji wodnej. Trasowanie przewodów wody przyjęto z układu funkcjonalnego pomieszczeń i wymaganego wyposażenia w przybory sanitarne oraz dogodnej ich eksploatacji. Instalacja wody ciepłej i cyrkulacyjnej wykonana zostanie ze stabilizowanych rur PP, Dn20. Dla przewodów należy zastosować izolację Thermacompact IS gr 13 mm z płaszczem ochronnym z folii z tworzywa sztucznego. Przejścia przewodów przez przegrody budowlane wykonać w tulejach ochronnych. Przestrzeń między rura a tuleją wypełnić materiałem elastycznym Po wykonaniu całość poddać płukaniu i próbie szczelności. Podejścia pod baterie i piony prowadzić w bruzdach ściennych. Układanie rur tworzywowych wykonać zgodnie z instrukcja montażu z zachowanie prawidłowych odległości kompensatorów, punktów stałych i przesuwnych. Rozprowadzenie instalacji wodnych w pomieszczeniu pokazane zostało na załączonym rzucie fragmentu budynku. 6. Instalacja kanalizacji sanitarnej Zużyte wody z przyborów sanitarnych oraz urządzeń przekazywane będą poprzez armaturę odpływową do istniejących podejść kanalizacyjnych. Ze względu na brak możliwości dokładnego zlokalizowania pionów zakładamy orientacyjne długości podejść kanalizacyjnych. Dla zespołu umywalek we fragmencie nr 2 zaprojektowano pion kanalizacyjny z zaworem napowietrzającym, który sprowadzony zostanie pod posadzką pomieszczenia nr 0.G.10 do istniejącego pionu kanalizacyjnego w w-w pomieszczeniu. Całość instalacji kanalizacji sanitarnej wykonać należy z rur i kształtek kanalizacyjnych kielichowych z PCV, dn0,05 odpowiednio uszczelnionych.. Przy przekraczaniu kanalizacją przegród budowlanych i ław fundamentowych należy stosować rury ochronne z PCV. Materiały użyte w instalacji kanalizacyjnej winne być użyte zgodnie z Polską normą i atestem, tak samo w przypadku urządzeń sanitarnych. Lokalizacja przyborów w pomieszczeniach sanitarnych zgodnie z PN-88/B Przyjęte w projekcie wysokości montażu przyborów sanitarnych są zgodne zarówno z wymogami producentów, jak też z normą PN-81/B

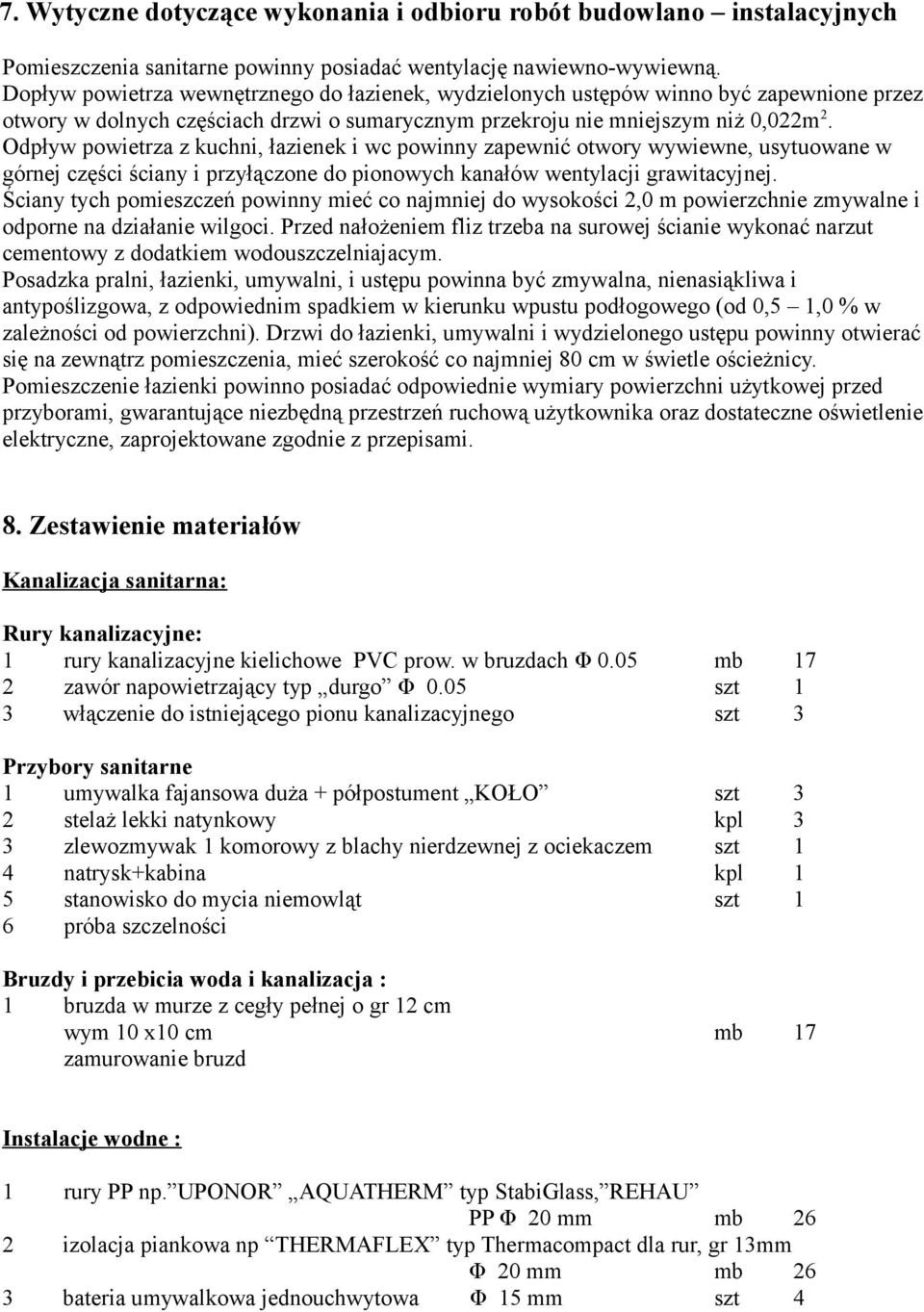

5 7. Wytyczne dotyczące wykonania i odbioru robót budowlano instalacyjnych Pomieszczenia sanitarne powinny posiadać wentylację nawiewno-wywiewną. Dopływ powietrza wewnętrznego do łazienek, wydzielonych ustępów winno być zapewnione przez otwory w dolnych częściach drzwi o sumarycznym przekroju nie mniejszym niż 0,022m 2. Odpływ powietrza z kuchni, łazienek i wc powinny zapewnić otwory wywiewne, usytuowane w górnej części ściany i przyłączone do pionowych kanałów wentylacji grawitacyjnej. Ściany tych pomieszczeń powinny mieć co najmniej do wysokości 2,0 m powierzchnie zmywalne i odporne na działanie wilgoci. Przed nałożeniem fliz trzeba na surowej ścianie wykonać narzut cementowy z dodatkiem wodouszczelniajacym. Posadzka pralni, łazienki, umywalni, i ustępu powinna być zmywalna, nienasiąkliwa i antypoślizgowa, z odpowiednim spadkiem w kierunku wpustu podłogowego (od 0,5 1,0 % w zależności od powierzchni). Drzwi do łazienki, umywalni i wydzielonego ustępu powinny otwierać się na zewnątrz pomieszczenia, mieć szerokość co najmniej 80 cm w świetle ościeżnicy. Pomieszczenie łazienki powinno posiadać odpowiednie wymiary powierzchni użytkowej przed przyborami, gwarantujące niezbędną przestrzeń ruchową użytkownika oraz dostateczne oświetlenie elektryczne, zaprojektowane zgodnie z przepisami. 8. Zestawienie materiałów Kanalizacja sanitarna: Rury kanalizacyjne: 1 rury kanalizacyjne kielichowe PVC prow. w bruzdach Φ 0.05 mb 17 2 zawór napowietrzający typ durgo Φ 0.05 szt 1 3 włączenie do istniejącego pionu kanalizacyjnego szt 3 Przybory sanitarne 1 umywalka fajansowa duża + półpostument KOŁO szt 3 2 stelaż lekki natynkowy kpl 3 3 zlewozmywak 1 komorowy z blachy nierdzewnej z ociekaczem szt 1 4 natrysk+kabina kpl 1 5 stanowisko do mycia niemowląt szt 1 6 próba szczelności Bruzdy i przebicia woda i kanalizacja : 1 bruzda w murze z cegły pełnej o gr 12 cm wym 10 x10 cm mb 17 zamurowanie bruzd Instalacje wodne : 1 rury PP np. UPONOR AQUATHERM typ StabiGlass, REHAU PP Φ 20 mm mb 26 2 izolacja piankowa np THERMAFLEX typ Thermacompact dla rur, gr 13mm Φ 20 mm mb 26 3 bateria umywalkowa jednouchwytowa Φ 15 mm szt 4

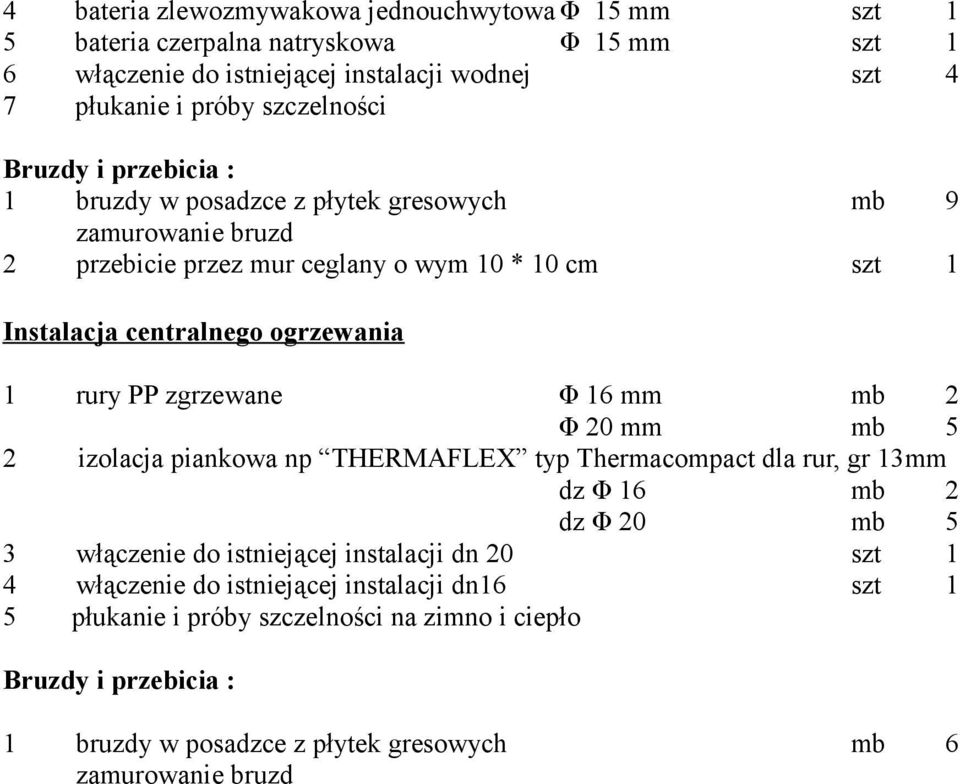

6 4 bateria zlewozmywakowa jednouchwytowa Φ 15 mm szt 1 5 bateria czerpalna natryskowa Φ 15 mm szt 1 6 włączenie do istniejącej instalacji wodnej szt 4 7 płukanie i próby szczelności Bruzdy i przebicia : 1 bruzdy w posadzce z płytek gresowych mb 9 zamurowanie bruzd 2 przebicie przez mur ceglany o wym 10 * 10 cm szt 1 Instalacja centralnego ogrzewania 1 rury PP zgrzewane Φ 16 mm mb 2 Φ 20 mm mb 5 2 izolacja piankowa np THERMAFLEX typ Thermacompact dla rur, gr 13mm dz Φ 16 mb 2 dz Φ 20 mb 5 3 włączenie do istniejącej instalacji dn 20 szt 1 4 włączenie do istniejącej instalacji dn16 szt 1 5 płukanie i próby szczelności na zimno i ciepło Bruzdy i przebicia : 1 bruzdy w posadzce z płytek gresowych mb 6 zamurowanie bruzd
