1 KORG Pa3X 61k Wymiana wbudowanej pamięci USB by DmN

2 Wstęp Na początek zaznaczam, że nie biorę na siebie odpowiedzialności za ewentualne straty/uszkodzenia powstałe podczas wymiany wbudowanej pamięci USB. Jeżeli się na to decydujesz robisz to na własną odpowiedzialność! Skąd pomysł wymiany pamięci? Prawdę mówiąc przyszedł mi do głowy już pierwszego dnia po zakupie Pa3X kiedy zorientowałem się, że owa fabrycznie zainstalowana pamięć 4GB jest mniej więcej w połowie zarezerwowana przez system, w związku z czym dla użytkownika pozostaje niespełna 2GB do dyspozycji. Troszkę nie w porządku, że takiej informacji w specyfikacji KORGa nie znajdziemy, ale późniejsze obserwacje, doświadczenia i zdobyta wiedza utwierdziły mnie w przekonaniu, że ten stan rzeczy można łatwo i raczej bez ryzyka zmienić. Okazuje się, że pamięć nie dość, że można wymienić (natknąłem się na wypowiedź osoby, której pamięć padła i nie miała ona innego wyjścia), to nowa wcale nie musi mieć takiej samej pojemności, jak oryginał. Ja przykładowo sprawdziłem, czy będą jakieś problemy z pendrive'm 16GB firmy GoodRam. Okazuje się, że... nie! Mam teraz (wystarczające póki co) mniej więcej 12,5GB przestrzeni na swoje dane; koszt to niecałe 30zł + jakieś 30 minut czasu! O oczywistych rzeczach nie lubię pisać, ale wspomnę dla świętego spokoju, że przed przystąpieniem do jakichkolwiek operacji przy pamięci sugeruję bezwzględne sporządzenie kopii zapasowej WSZYSTKICH zasobów na zewnętrznym nośniku wymiana pamięci niesie za sobą utratę (w zasadzie to bardziej odłączenie) wszystkiego, co na Pa3X w danej chwili mamy po wymianie będziemy mieli instrument w stanie fabrycznym! Zanim zaczniemy Jako, że na fabrycznym penie w przestrzeni systemowej mamy zapisane praktycznie wszystkie zasoby, tj. style, brzmienia, performance, pady itd. itp., to wszystko to będziemy musieli załadować po zainstalowaniu nowego nośnika. W związku z tym przed przejściem do dalszych działań należy zaopatrzyć się w plik systemowy i zasobów (OS + RES). O ile system operacyjny (OS, obecnie w wersji 1.50) jest dostępny na stronie KORGa ( o tyle plik RES w krótkim czasie po publikacji został usunięty. Nie mniej jednak, i jeden i drugi plik można pobrać z mojego chomika (chomikuj.pl/dmn83) lub innych źródeł. Ja jednak gwarantuję Tobie, że pliki zamieszczone na moim chomiku to dokładnie te same pliki, które pobrałem ze strony KORGa (na pewno nic nie zostało w nich zmodyfikowane). Jeżeli masz już obydwa pliki, tj. Pa3X_OS.pkg oraz Pa3X_RES.pkg skopiuj je na czystego pendrive'a (osobnego, nie tego, którego będziesz instalował wewnątrz Pa3X!). Teraz możesz przejść do części praktycznej.

3 Zaczynamy! Zaczynamy od odłączenia Pa3X od zasilania, ułożenia go w bezpieczny sposób pulpitem w dół, a spodem do góry tak, aby mieć swobodny dostęp do pokrywy kryjącej baterię zasilającą pamięć PCM oraz przedmiotową wewnętrzną pamięć USB. 1. Odkręcamy 9 śrub mocujących pokrywę do obudowy i zdejmujemy pokrywę. Oczom naszym powinna ukazać się bateria oraz (standardowo w modelu Pa3X 61k) przedmiotowa pamięć USB. 2. Odłączamy od płytki z portem USB przewód z białą wtyczką i demontujemy płytkę odkręcając dwie śruby mocujące ją do obudowy. Po pierwsze łatwiej będzie nam wyjąć pendrive'a, który jest nie tylko wpięty do portu USB, ale także przyklejony do płytki; po drugie nowego pendrive'a dobrze jest umocować, aby uniknąć niespodzianki związanej z wysunięciem się urządzenia podczas transportu instrumentu. 3. Instalujemy nowego pendrive'a. Mój egzemplarz co prawda siedzi w gnieździe stabilnie, ale na wszelki wypadek postanowiłem go również umocować do płytki za pomocą plastikowej opaski zaciskowej tzw. zipa. Takie mocowanie ułatwia fakt, że płytka ma ponawiercane otwory, więc mamy dobry punkt zaczepienia.

4 4. Płytkę z nową pamięcią instalujemy z powrotem na swoim miejscu, przykręcamy dwie śruby mocujące ją do obudowy i podłączamy kabelek. 5. Zakładamy pokrywę, wkręcamy na swoje miejsce 9 wykręconych uprzednio śrub, ustawiamy KORGa na swoje miejsce, podłączamy zasilanie i włączamy instrument. Chwilkę po tym, jak pojawi się logo KORGa zobaczymy ekran kalibracyjny wyświetlacza. Przeprowadzamy procedurę kalibracji dotykając ekranu we wskazanych kolejno 4 punktach, a następnie naciskamy 'Save'.

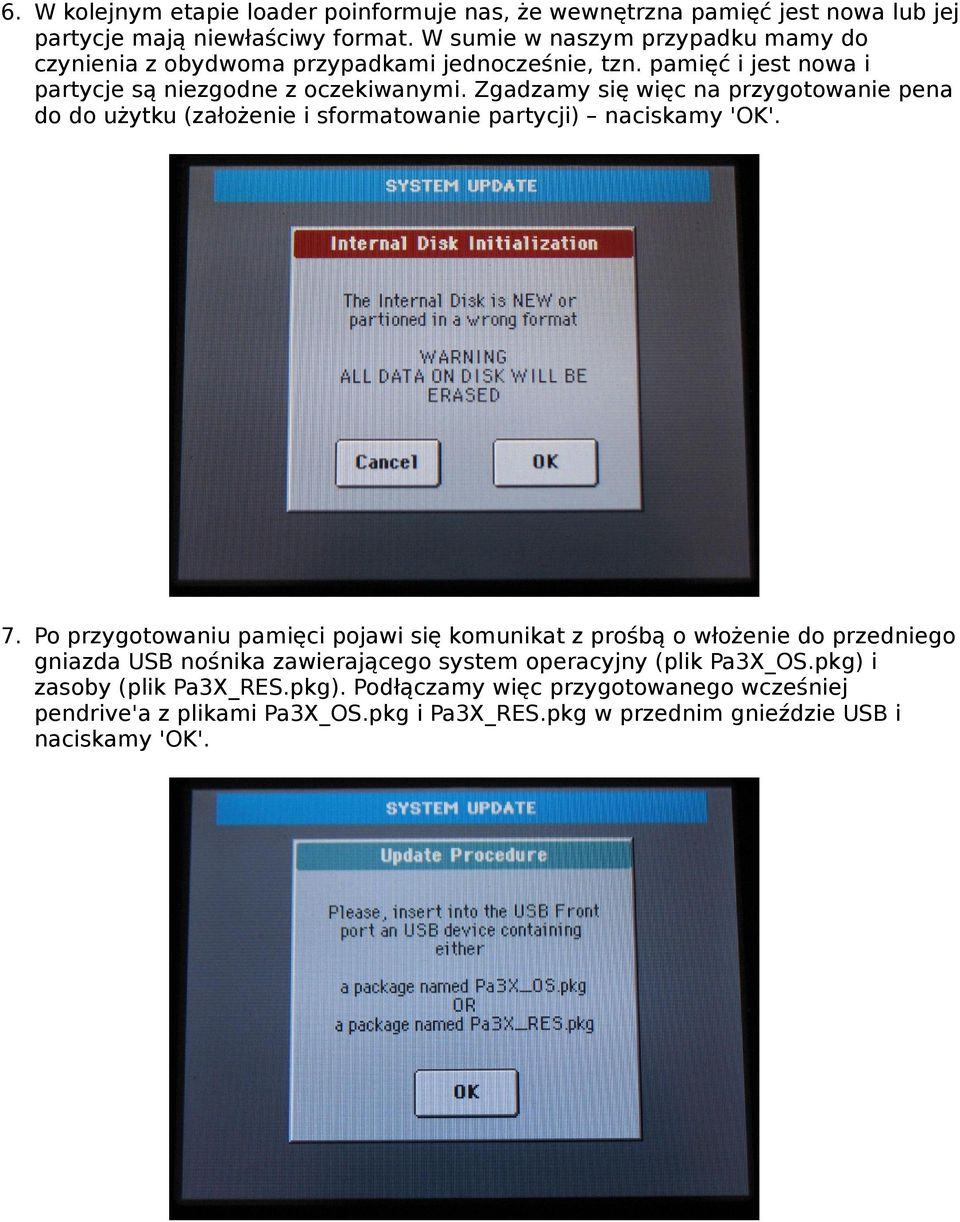

5 6. W kolejnym etapie loader poinformuje nas, że wewnętrzna pamięć jest nowa lub jej partycje mają niewłaściwy format. W sumie w naszym przypadku mamy do czynienia z obydwoma przypadkami jednocześnie, tzn. pamięć i jest nowa i partycje są niezgodne z oczekiwanymi. Zgadzamy się więc na przygotowanie pena do do użytku (założenie i sformatowanie partycji) naciskamy 'OK'. 7. Po przygotowaniu pamięci pojawi się komunikat z prośbą o włożenie do przedniego gniazda USB nośnika zawierającego system operacyjny (plik Pa3X_OS.pkg) i zasoby (plik Pa3X_RES.pkg). Podłączamy więc przygotowanego wcześniej pendrive'a z plikami Pa3X_OS.pkg i Pa3X_RES.pkg w przednim gnieździe USB i naciskamy 'OK'.

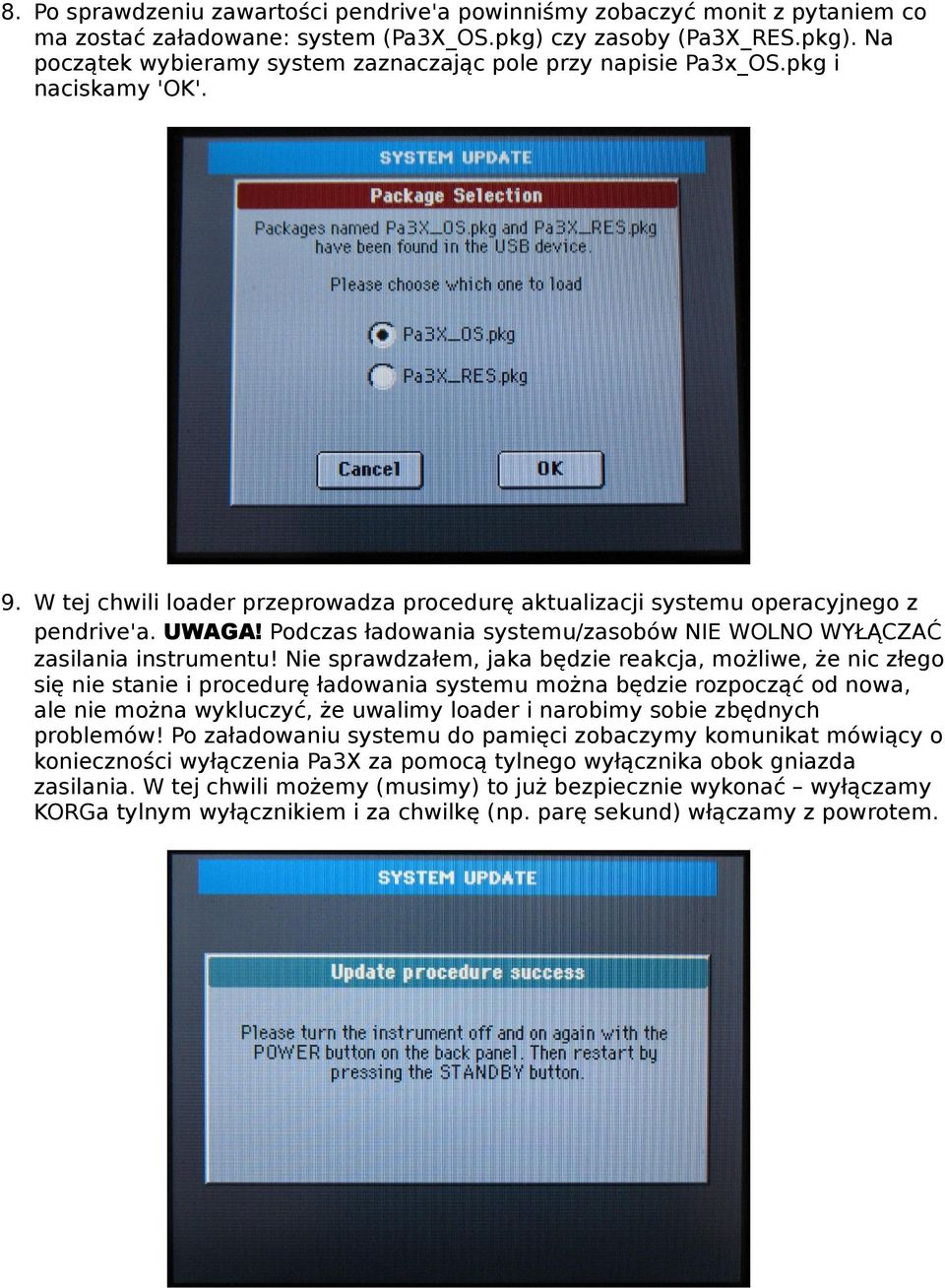

6 8. Po sprawdzeniu zawartości pendrive'a powinniśmy zobaczyć monit z pytaniem co ma zostać załadowane: system (Pa3X_OS.pkg) czy zasoby (Pa3X_RES.pkg). Na początek wybieramy system zaznaczając pole przy napisie Pa3x_OS.pkg i naciskamy 'OK'. 9. W tej chwili loader przeprowadza procedurę aktualizacji systemu operacyjnego z pendrive'a. UWAGA! Podczas ładowania systemu/zasobów NIE WOLNO WYŁĄCZAĆ zasilania instrumentu! Nie sprawdzałem, jaka będzie reakcja, możliwe, że nic złego się nie stanie i procedurę ładowania systemu można będzie rozpocząć od nowa, ale nie można wykluczyć, że uwalimy loader i narobimy sobie zbędnych problemów! Po załadowaniu systemu do pamięci zobaczymy komunikat mówiący o konieczności wyłączenia Pa3X za pomocą tylnego wyłącznika obok gniazda zasilania. W tej chwili możemy (musimy) to już bezpiecznie wykonać wyłączamy KORGa tylnym wyłącznikiem i za chwilkę (np. parę sekund) włączamy z powrotem.

7 10. Mamy już załadowany system operacyjny, ale nie mamy jeszcze zasobów. Dlatego nie włączamy jeszcze KORGa klasycznie przyciskiem Standby, a uruchamiamy procedurę aktualizacji w następujący sposób: przytrzymujemy przycisk Intro1 i klikamy Standby, nie puszczając przycisku Intro1. Przycisk Intro1 puszczamy dopiero po tym, jak zobaczymy ekran kalibracji wyświetlacza. Przeprowadzamy procedurę kalibracji (opisaną w punkcie 5.), kolejno zobaczymy ekran z punktu 7. (z prośbą o podłączenie nośnika z plikami OS lub RES) a po nim ekran z punktu 8 (wybór, który element ma zostać załadowany). Tym razem wybieramy plik Pa3X_RES.pkg i naciskamy 'OK'. Jako, że plik z zasobami jest dużo większy, niż ten z systemem operacyjnym procedura jego ładowania trwa odpowiednio dłużej. 11. Po poprawnym załadowaniu pliku zasobów powinniśmy ujrzeć ekran informujący o powodzeniu procedury aktualizacji. Postępujemy tak jak po załadowaniu systemu wyłączamy Pa3X wyłącznikiem na tylnym panelu, za chwilkę włączamy i naciskamy przycisk Standby.

8 12. Po uruchomieniu się systemu (uruchamianie systemu po przeładowaniu zasobów trwa około 3 minut) naciskamy przycisk Media, przechodzimy na zakładkę Format, wskazujemy HD i wybieramy Execute. Zgadzamy się na formatowanie 'Yes'. Po sformatowaniu nowej pamięci zostaniemy poinformowani o dostępnej dla użytkownika przestrzeni do dyspozycji. Uwagi Teoretycznie nie ma tu o czym pisać, procedura (choć jej opis zajmuje trochę miejsca) jest ogólnie rzecz biorąc prosta. Jedyne, co może Cię zaskoczyć, to ekran tego typu: Oznacza to tyle, że nie załadowaliśmy pliku z zasobami (Pa3X_RES.pkg). Jeżeli został załadowany, może ewentualnie wymagać przywrócenia instrumentu do stanu fabrycznego (MEDIA, zakładka Utility, opcja Factory Restore i przycisk Execute). Życzę powodzenia i miłych chwil spędzonych za klawiaturą Pa3X! DmN
