1 ELEMENTY NAWIEWNO-WYWIEWNE

2 2

3 Spis treści 1. NAWIEWNIKI STROPOWE Nawiewnik z filtrem absolutnym Nawiewnik ST-DDS Kwadratowe typu AL-DV oraz ST-DV Prostokątne typu AL-DVS oraz ST-DVS Okrągłe typu ST-DR Prostokątne typu ST-DVL 2. STROPOWE NAWIEWNIKI WIROWE Kwadratowe typu ST-DVL/R Kwadratowe typu ST-DVW oraz okrągłe typu ST-DRW 3. NAWIEWNIKI SZCZELINOWE Podłogowe typu AL-PB Ścienne typu AL-SN 4. KRATKI NAWIEWNO WYWIEWNE Z regulowanymi lamelami typu AL-W oraz AL-S Z regulowanymi lamelami typu ST-W oraz ST-S Przepływowe typu AL-SI oraz AL-SIB Wyrównawcze typu AL-WF Rusztowe typu AL-LR-W oraz AL-FB-W Filtracyjne typu ST-FI-W oraz ST-FI-S Filtracyjne typu AL-FI-W oraz AL-FI-S Siatkowe typu ST-Z-STR Oddymiające typu ST-PP-W oraz ST-PP-S Do nawietrzaków podokiennych typu ST-W/UF 5. ZAWORY NAWIEWNE Typu KE Typu KK 6. NASADKI REGULACYJNE 7. SKRZYNKI ROZPRĘŻNE 3

4 1. NAWIEWNIKI STROPOWE NAWIEWNIK Z FILTREM ABSOLUTNYM KONSTRUKCJA Nawiewnik wraz ze zintegrowaną skrzynką wykonany jest ze stali nierdzewnej (dopuszcza się wykonanie ze stali ocynkowanej obustronnie malowanej). Standardowo dostępne są dwie wysokości wykonania (dla filtra o grubości 69 i 150mm), jednak dla filtra o grubości 69 dopuszcza się obniżone wykonanie skrzynki rozprężnej. Wymiana filtra odbywa się od strony czołowej płyty nawiewnej lub gdy konstrukcja stropu pomieszczenia czystego na to pozwala dostępna jest także wersja z rewizją od góry. Płyta czołowa wykonana jest z blachy z otworowaniem zapewniającym ~55% pole powierzchni efektywnej (opcjonalnie możliwe jest zastosowanie nawiewnika ST-DVW oraz ST-DDS). Możliwe jest stosowanie filtrów o klasie od H13 do U15 (z właściwą dla danej klasy szczelnością mocowania filtra). ZASTOSOWANIE ST-H13, ST-H14, ST-U15 - stalowe nawiewniki z filtrem absolutnym Nawiewnik z filtrem absolutnym HEPA/ULPA przewidziany jest do realizacji pionowego nawiewu świeżego powietrza do pomieszczeń o najwyższych wymaganiach higienicznych (sal operacyjnych, laboratoriów farmaceutycznych itp.). Nawiewniki można formować w układ zestawiając je ze sobą wzdłuż boków otrzymując macierz nawiewników (zalecany maksymalny wymiar macierzy nawiewników to 3000x3000mm). WYMIARY B wymiar filtra wysokość x szerokość G głębokość filtra 4

5 Klasa Grubość [mm] Szerokość [mm] Wysokość [mm] Przepływ [m 3 /h] Począt. Δp [Pa] Końcowa Δp [Pa] H13 H14 H ALTERNATYWNE WYKONANIA PŁYT CZOŁOWYCH ST-DVW ST-DDS 5

6 PRZYKŁAD ZAMÓWIENIA 4

7 NAWIEWNIK ST-DDS KONSTRUKCJA ST-DDS to nawiewnik składający się pyty czołowej oraz specjalnie wyprofilowane dysze (wykonane z tworzywa sztucznego). Doszczelniona skrzynka rozprężna zapewnia dużą szczelność. Część czołowa mocowana jest do skrzynki poprzez wkręty lub śrubę centralną co zapewnia możliwość przeprowadzenia czynności serwisowych. Skrzynka rozprężna oraz część czołowa wykonane są z blachy stalowej ocynkowanej, dysze nawiewnika wykonane są z tworzywa sztucznego. Część czołowa nawiewnika standardowo pomalowana jest na kolor biały RAL 9010 (nawiewnik dostępny jest również w innych kolorach z palety RAL. ZASTOSOWANIE ST-DDS- stalowy nawiewnik z ruchomymi dyszami Nawiewnik ST-DDS o kwadratowej płycie czołowej o wymiarach nominalnych 400, 500, 600 (przewidziany do montażu w suficie) posiada odpowiednio 16, 36, 64 regulowalnych indywidualnie dysz, regulacja dysz nawiewnika umożliwia dowolne kształtowanie profilu strumienia powietrza zarówno w płaszczyźnie poziomej jak i pionowej (szczegóły pokazuje schemat przedstawiony w dalszej części karty katalogowej). Nawiewnik przystosowany jest do montażu w module kasetowego sufitu podwieszanego. Nawiewnik umieszcza się na ramie nośnej sufitu podwieszanego, a następnie montuje się do konstrukcji budynku za pomocą skrzynki. WYMIARY Wielkość A [mm] Ilość dysz Aef [m 2 ] V [m 3 /h] 3 [m/s] 5 [m/s] 7 [m/s] , , ,

8 4

9 5

10 PRZYKŁADOWE USTAWIENIA KIEROWNIC SPOSÓB MONTAŻU NAWIEWNIKÓW ST-DDS DO SKRZYNKI ROZPRĘŻNEJ ZA POMOCĄ ŚRUBY CENTRALNEJ ZA POMOCĄ WKRĘTÓW SPOSÓB MONTAŻU NAWIEWNIKÓW ST-DVW W WYKONANIU DO ZABUDOWY W STROPACH KASETONOWYCH ( 595 X 595 [MM] ) 4

11 NAWIEWNIKI MOGĄ BYĆ STOSOWANE DO SKRZYNEK ROZPRĘŻNYCH MONTOWANYCH PRZYKŁAD ZAMÓWIENIA R malowany proszkowo (przy tej opcji należy podać kolor wg palety RAL kolor wg palety RAL na końcu kodu produktu, np. R-RAL9010) E malowany proszkowo farbą epoksydową (przy tej opcji należy podać kolor wg palety RAL na końcu kodu produktu, np. R-RAL9005) możliwe tylko 2 kolory RAL9005, RAL7035 Mocowanie: 0 standard C otwór pod śrubę centralną B bez otworów montażowych Ilość dysz: Wielkość nawiewnika Płyta 600 Płyta 500 Płyta 400 typ nawiewnika 5

12 KWADRATOWE AL-DV / ST-DV AL-DV - aluminiowy nawiewnik kwadratowy przeznaczony do montażu w suficie ST-DV - stalowy nawiewnik kwadratowy przeznaczony do montażu w suficie WIELKOŚCI I POWIERZCHNIE EFEKTYWNE: Wielkość w.1 w.2 w.3 w.4 w.5 w.6 w.7 w.8 Wymiar zew. [mm] 245x x x x x x x x623 wariant v.1 i v.3 0,0084 0,0154 0,0255 0,0387 0,0564 0,066 0,1085 0,1184 wariant v.5 0,0095 0,0171 0,0277 0,0415 0,0598 0,0696 0,1131 0,1233 wariant v.8 i v.11 0,0106 0,0187 0,0299 0,0443 0,0631 0,0732 0,1177 0,1282 WARIANTY WYKONANIA Ze względu na kierunek wypływu strugi powietrza nawiewniki mogą być wykonanie w następujących wariantach: KONSTRUKCJA Nawiewnik ST-DV wykonany jest z profili z blachy stalowej. Mocowany jest widocznymi wkrętami (standardowo) lub śrubą centralną do profilu poprzecznego (tylko warianty v.5 i v.11). Malowany jest proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice są nieruchome. Nawiewnik AL-DV wykonany jest z profili aluminiowych. Mocowany jest widocznymi wkrętami (standardowo) lub śrubą centralną do profilu poprzecznego (tylko warianty v.5 i v.11). Może być malowany w dowolnym kolorze z palety RAL (standardowo RAL9010). Kierownice są nieruchome. 4

13 WYPOSAŻENIE DODATKOWE Nawiewniki mogą być wyposażone w nasadkę G regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami. Nawiewnik w wariantach v.5 i v.11 może być wykonany w wersji przeznaczonej do mocowania za pomocą śruby centralnej. Nawiewnik można zamówić z ramką montażową przystosowaną do mocowania widocznymi wkrętami lub śrubą centralną. Dodatkowo, do nawiewnika, można zamówić profil poprzeczny (trawersę), przewidziany do zamocowania w skrzynce rozprężnej. WYMIARY Do nawiewników: stalowych D = 44 [mm], aluminiowych D = 50 [mm] Wielkość A [mm] B [mm] C [mm] w w w w w w w w PARAMETRY NAWIEWNIKA 5

14 ZASIĘG STRUGI (L) ORAZ MAKSYMALNA PRĘDKOŚĆ WYPŁYWU STRUGI (W) DLA WARIANTU 11 NAWIEWNIKA Ilość powietrza [m 3 /h] Wielkość B [mm] E [mm] A ef [m 2 ] L-zasięg strugi w [m] w odniesieniu do prędkości końcowej 0,25 [m/s] W-prędkość wypływu w [m/s] na kratce w przekroju A ef w ,01 w ,02 w ,03 w ,04 w ,06 w ,07 w ,12 w ,13 2,2 2,8 3,6 4,5 5,8 7,0 8,8 5,8 1,5 1,9 2,6 3,5 4,3 5,3 3,5 4,0 8,0 6,3 8,0 9,8 1,4 1,8 2,8 3,5 4,1 4,7 5,6 6,7 7,6 2,5 3,0 4,0 5,0 5,7 6,8 7,8 9,0 10,0 1,5 2,2 2,8 3,4 4,0 4,5 5,0 6,0 7,8 9,1 2,2 2,7 3,4 4,0 4,8 5,5 6,0 6,8 8,3 10,0 1,7 2,3 2,8 3,2 3,8 4,2 4,8 6,0 7,6 9,7 1,9 2,3 2,7 3,3 3,6 4,3 4,8 5,7 6,6 9,2 1,9 2,5 3,0 3,5 3,9 4,5 5,6 7,0 9,3 11,0 2,0 2,3 2,7 3,2 3,5 4,0 4,8 5,8 7,6 9,8 2,4 2,8 3,2 3,8 4,5 5,0 7,6 9,3 11,0 1,8 2,2 2,3 2,6 3,3 3,7 5,0 6,2 7,5 3,0 3,6 4,3 4,8 7,2 9,0 10,0 2,2 2,4 3,0 3,4 4,6 5,7 6,6 PRZYKŁAD ZAMÓWIENIA NAWIEWNIKA ALUMINIOWEGO 6

15 NAWIEWNIKI STROPOWE PROSTOKĄTNE AL-DVS / ST-DVS AL-DVS - aluminiowy nawiewnik prostokątny przeznaczony do montażu w suficie ST-DVS - stalowy nawiewnik prostokątny przeznaczony do montażu w suficie WIELKOŚCI I ŚREDNIE POWIERZCHNIE EFEKTYWNE H/L [mm] ,0206 0,0278 0,037 0,0401 0,055 x 0,0648 x x 0, x 0,0382 0,0434 0,0549 0,0722 x 0,0942 x x 0, x x 0,0575 0,0627 0,0903 x 0,1111 x x 0, x x x 0,0833 0,1111 x 0,1355 x x 0, x x x x 0,01 x 0,1648 x x 0, x x x x x 0,1562 x x x x 562 x x x x x x x 0,2354 x x 587 x x x x x x x x 0,2451 x WARIANTY WYKONANIA Ze względu na kierunek wypływu strugi powietrza nawiewniki mogą być wykonanie w następujących wariantach: Wariant v.8 może być wykonany w wersji lewej lub prawej 7

16 KONSTRUKCJA Nawiewnik ST-DVS wykonany jest z profili z blachy stalowej. Mocowany jest widocznymi wkrętami (standardowo) lub śrubą centralną do profilu poprzecznego (tylko warianty v.10 i v.12). Malowany jest proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice są nieruchome. Nawiewnik AL-DVS wykonany jest z profili aluminiowych. Mocowany jest widocznymi wkrętami (standardowo) lub śrubą centralną do profilu poprzecznego (tylko warianty v.10 i v.12). Może być malowany w dowolnym kolorze z palety RAL (standardowo RAL9010). Kierownice są nieruchome. WYPOSAŻENIE DODATKOWE Nawiewniki mogą być wyposażone w nasadkę G regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami. Nawiewniki w wariantach v.10 i v.12 mogą być wykonywane w wersji przeznaczonej do mocowania za pomocą śruby centralnej. Nawiewniki mogą być zamówione z ramką montażową przystosowaną do mocowania widocznymi wkrętami lub śrubą centralną. Dodatkowo, do nawiewnika, można zamówić profil poprzeczny (trawersę), przewidziany do zamocowania w skrzynce rozprężnej. WYMIARY L - długość nominalna nawiewnika, H - wysokość nominalna nawiewnika Dla nawiewników: stalowych D=44 [mm], aluminiowych D=55[mm] PARAMETRY NAWIEWNIKA Nomogram parametrów nawiewnika stropowego prostokątnego. 8

17 NAWIEWNIKI STROPOWE Dane: ilość powietrza 700m 3 /h Prędkość powietrza 3m/s Z nomogramu: Wielkość nawiewnika H x L: 320x671 Zasięg strugi 8m przy prędkości 0,5m/s PRZYKŁAD ZAMÓWIENIA NAWIEWNIKA ALUMINIOWEGO 9

18 10 PRZYKŁAD ZAMÓWIENIA NAWIEWNIKA STALOWEGO

19 NAWIEWNIKI STROPOWE OKRĄGŁY ST-DR KONSTRUKCJA Nawiewnik ST-DR wykonany jest z profili z blachy stalowej. Mocowany jest widocznymi wkrętami (standardowo) lub śrubą centralną do profilu poprzecznego. Malowany jest proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice są nieruchome. WYPOSAŻENIE DODATKOWE Nawiewnik może być wykonany w wersji przeznaczonej do mocowania za pomocą śruby centralnej. Nawiewnik można zamówić z ramką montażową przystosowaną do mocowania widocznymi wkrętami lub śrubą centralną. Dodatkowo, do nawiewnika, można zamówić profil poprzeczny (trawersę), przewidziany do zamocowania w skrzynce rozprężnej. ST-DR - stalowy nawiewnik okrągły przeznaczony do montażu w suficie WIELKOŚCI I POWIERZCHNIE EFEKTYWNE Wielkość w.1 w.2 w.3 w.4 w.5 Średnica zew. [mm] A ef [m 2 ] 0,0083 0,0155 0,0254 0,0299 0,0538 Wielkość A [mm] B [mm] C [mm] w w w w w

20 PARAMETRY NAWIEWNIKA ZASIĘG STRUGI (L) ORAZ MAKSYMALNA PRĘDKOŚĆ WYPŁYWU STRUGI (W) Ilość powietrza [m 3 /h] Wielkość B [mm] E [mm] A ef [m 2 ] w ,0083 w ,0155 w ,0254 w ,0299 w ,0538 L-zasięg strugi w [m] w odniesieniu do prędkości końcowej 0,25 [m/s] W-prędkość wypływu w [m/s] na kratce w przekroju A ef 1,2 1,7 1,9 2,3 5,0 7,0 8,5 10,0 0,8 1,2 1,5 1,7 2,2 2,7 2,8 3,7 4,6 5,7 7,6 9,3 1,0 1,2 1,5 2,2 2,7 2,8 3,7 5,7 7,6 9,3 1,0 1,2 1,5 1,8 2,1 2,3 2,7 3,0 3,2 4,0 4,7 2,0 2,4 3,2 4,0 4,6 5,4 6,1 7,0 7,5 9,5 12,0 1,3 1,6 1,8 2,0 2,2 2,4 2,6 3,2 4,0 2,1 2,8 3,3 3,8 4,2 4,6 5,0 6,7 8,0 PRZYKŁAD ZAMÓWIENIA 12

21 NAWIEWNIKI STROPOWE PROSTOKĄTNY ST-DVL KONSTRUKCJA Nawiewnik ST-DVL wykonany jest z profili z blachy stalowej. Mocowany jest widocznymi wkrętami (standardowo) lub za pomocą krytego mocowania. Malowany jest proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice są ustawialne. WYPOSAŻENIE DODATKOWE WIELKOŚCI I ŚREDNIE POWIERZCHNIE EFEKTYWNE ST-DVL - stalowy nawiewnik prostokątny, o regulowanym kierunku nawiewu przeznaczony do montażu w suficie Nawiewnik może być wyposażony w jedną z nasadek: S - pojedynczo ustawialne kierownice pionowe G - regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami WG - pojedynczo ustawialne poziome kierownice, regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami SS - przepustnica szczelinowa, maksymalnie 50% wolnego przekroju Nawiewnik można zamówić z ramką montażową przystosowaną do mocowania widocznymi wkrętami. Ponadto nawiewnik może być wykonany w wersji z mocowaniem krytym (konieczna ramka montażowa) H/L [mm] ,0068 0,0101 0,0123 0,0139 0,0208 0,0278 0, ,0183 0,0243 0,0315 0,0369 0,0476 0,0556 0, ,0295 0,0394 0,0451 0,0556 0,0694 0,0868 0, x 0,0451 0,0556 0,0722 0,0903 0,1157 0,1296 WARIANTY WYKONANIA Ze względu na kierunek wypływu strugi powietrza nawiewniki mogą być wykonanie w dwunastu wariantach: 13

22 WYMIARY L długość nominalna nawiewnika, H wysokość nominalna nawiewnika PRZYKŁAD ZAMÓWIENIA SPOSOBY MONTAŻU NAWIEWNIKÓW STROPOWYCH - ZA POMOCĄ WIDOCZNYCH WKRĘTÓW 14

23 NAWIEWNIKI STROPOWE - ZA POMOCĄ KRYTEGO MOCOWANIA (TYLKO ST-DVL) - ZA POMOCĄ RAMKI MONTAŻOWEJ Z TRAWERSĄ Wysokość trawersy zależy od zastosowanej nasadki lub jej braku. Ramka montażowa może być zamurowana w ścianie lub przykręcona wkrętami. Przykładowe zamocowanie nawiewnika stropowego za pomocą widocznych wkrętów w skrzynce teleskopowej (na przykładzie ST-DVL): Przykładowe zamocowanie nawiewnika stropowego za pomocą śruby centralnej ( na przykładzie ST-DV) 15

24 NAWIEWNIKI STROPOWE POZIOM HAŁASU GENEROWANEGO PRZY PRZEPŁYWIE STRUGI PRZEZ NAWIEWNIK SPADEK CIŚNIENIA NA NAWIEWNIKACH PROSTOKĄTNYCH I KWADRATOWYCH SPADEK CIŚNIENIA NA NAWIEWNIKACH OKRĄGŁYCH 16

25 STROPOWE NAWIEWNIKI WIROWE 2. STROPOWE NAWIEWNIKI WIROWE ST-DVL/R ZASTOSOWANIE Nawiewnik wirowy ST-DVL/R znajduje zastosowanie w pomieszczeniach, które cechuje zmienne obciążenie cieplne. W zależności od potrzeb, powietrze może być nawiewane o temperaturze wyższej, niższej lub równej temperaturze panującej w pomieszczeniu. Nawiewnik ten stosuje się w pomieszczeniach o wysokościach od 3,8 [m] do 6 [m] przy maksymalnej różnicy temperatur pomiędzy temperaturą powietrza nawiewanego, a temperaturą powietrza w pomieszczeniu równą -10 [K] dla chłodzenia i odpowiednio 15 [K] dla ogrzewania. ST-DVL - stalowy nawiewnik wirowy o regulowanych kierownicach przeznaczony do montażu w suficie KONSTRUKCJA Płyta czołowa nawiewnika ST-DVL/R wykonana jest z blachy stalowej ocynkowanej. Kierownice wykonano z profili z blachy stalowej. Nawiewnik montowany jest przy użyciu widocznych wkrętów. Całość malowana jest proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Ruch wirowy strumienia powietrza wymuszony jest poprzez prostopadłe ustawienie względem siebie sprzężonych kierownic w sąsiednich polach nawiewnika. Ustawienie kierownic może być regulowane ręcznie za pomocą śruby centralnej lub automatycznie za pomocą siłownika. Do ramy nawiewnika przyklejona jest uszczelka. WYPOSAŻENIE DODATKOWE W wariancie z automatycznie regulowanymi kierownicami do wyboru są trzy siłowniki: Belimo LM24A-SR - sterowanie w sposób ciągły, zasilanie 24 V Belimo LM230A - sterowanie w sposób dwupołożeniowy, zasilanie 230 V Belimo LM24A sterowanie w sposób dwupołożeniowy, zasilanie 24 V Nawiewnik można zamówić z ramką montażową. W wykonaniu specjalnym (przeznaczonym do sal gimnastycznych i sportowych) płyta czołowa może być zabezpieczona kratką ochronną np. przed uderzeniem piłki. WIELKOŚCI I POWIERZCHNIE EFEKTYWNE Nawiewnik dostępny jest w sześciu wielkościach (A ef powierzchnia efektywna, V - strumień objętości powietrza przy średniej prędkości wypływu na wylocie z nawiewnika ok. 3 [m/s]): 17

26 Wielkość [mm] A ef [m 2 ] przy różnych kątach ustawienia kierownic F 45 F 60 F 75 F 90 V [m 3 /h] 377 0,0289 0,0564 0,0706 0, ,0557 0,1095 0,1364 0, ,0723 0,1426 0,1774 0, ,0912 0,1800 0,2238 0, ,1354 0,2678 0,3326 0, ,2499 0,4958 0,6149 0, WYMIARY Wielkość [mm] A [mm] C [mm] SCHEMATY IDEOWE PODŁĄCZENIA SIŁOWNIKÓW 18

27 STROPOWE NAWIEWNIKI WIROWE STRATA CIŚNIENIA I CHARAKTERYSTYKA AKUSTYCZNA 19

28 MAKSYMALNY ZASIĘG STRUMIENIA NAWIEWANEGO POWIETRZA GRZEWCZEGO PRZY RÓŻNYM KĄCIE NASTAWIENIA KIEROWNIC ODLEGŁOŚCI WPŁYWAJĄCE NA FORMOWANIE SIĘ STRUMIENIA POWIETRZA PRZY CHŁODZENIU I NAWIEWIE IZOTERMICZNYM V [m 3 /h] - Strumień objętościowy powietrza X [m] - Odległość między nawiewnikami H1[m] - Odległośc pomiędzy wylotem nawiewnika, a górną granicą strefy przebywania ludzi W L [m/s] - Prędkość pow. w odległości L (w górnej granicy strefy przebywania ludzi) między dwoma nawiewnikami t z [K] - Różnica temp. pow. nawiewnego i pow. w pomieszczeniu t L [K] - Różnika temp. w pomieszczeniu i strumienia pow. w odległości L = X/2+H1 20

29 STROPOWE NAWIEWNIKI WIROWE OKREŚLENIE PRĘDKOŚCI STRUMIENIA POWIETRZA W GÓRNEJ GRANICY STREFY PRZEBYWANIA LUDZI V [m 3 /h] - Strumień objętościowy powietrza X [m] - Odległość między nawiewnikami H1[m] - Odległośc pomiędzy wylotem nawiewnika, a górną granicą strefy przebywania ludzi W L [m/s] - Prędkość pow. w odległości L (w górnej granicy strefy przebywania ludzi) między dwoma nawiewnikami / Zalecana prędkość mniejsza od 0,3 [m/s] / 21

30 OKREŚLENIE STOSUNKU RÓŻNIC TEMPERATUR L = X/2+H1[m] X [m] - Odległość między nawiewnikami H1[m] - Odległośc pomiędzy wylotem nawiewnika, a górną granicą strefy przebywania ludzi t z [K] - Różnica temp. pow. nawiewnego i pow. w pomieszczeniu t L [K] - Różnika temp. w pomieszczeniu i strumienia pow. w odległości L = X/2+H1 między dwoma nawiewnikami 22

31 STROPOWE NAWIEWNIKI WIROWE SPOSÓB MONTAŻU NAWIEWNIKÓW ST-DVL/R NAWIEWNIKI MOGĄ BYĆ STOSOWANE DO SKRZYNEK ROZPRĘŻNYCH MONTOWANYCH SWOBODNY DO PŁASZCZYZNY STROPU W PŁASZCZYŹNIE STROPU PRZYKŁAD ZAMÓWIENIA 23

32 ST-DVW / ST-DRW ST-DVW - stalowy, kwadratowy nawiewnik wirowy o pojedynczo regulowanych kierownicach przeznaczony do montażu w skrzynce rozprężnej ST-DV - stalowy, okrągły nawiewnik wirowy o pojedynczo regulowanych kierownicach przeznaczony do montażu w skrzynce rozprężnej ZASTOSOWANIE Nawiewniki wirowe ST-DVW oraz ST-DRW znajdują zastosowanie w pomieszczeniach użyteczności publicznej oraz przemysłowych. Ruch wirowy strumienia powietrza wymuszony jest poprzez odpowiednie rozmieszczenie kierownic w płycie czołowej nawiewników. Strumień nawiewanego powietrza powoduje podwyższoną indukcję powietrza w pomieszczeniu. Kierownice umożliwiają jakościową regulację strumienia jak również pozwalają wpływać na kierunek rozchodzenia się nawiewanego powietrza. Nawiewniki te stosuje się w pomieszczeniach o wysokościach od 2,6 [m] do 4 [m], przy maksymalnej różnicy temperatur pomiędzy temperaturą powietrza nawiewanego, a temperaturą powietrza w pomieszczeniu równą 10 [K]. KONSTRUKCJA Płyta czołowa nawiewników wykonana jest z blachy stalowej ocynkowanej. Płyta czołowa mocowana jest do skrzynki rozprężnej przy użyciu wkrętów lub śruby centralnej. Malowana jest proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice wykonano z tworzywa sztucznego. WIELKOŚCI I POWIERZCHNIE EFEKTYWNE Nawiewniki dostępne są w wielkościach (A ef powierzchnia efektywna, V - strumień objętości powietrza przy średniej prędkości wypływu na wylocie z nawiewnika podanej w tabeli): Wielkość [mm] Ilość lamelek A ef [m 2 ] V [m 3 /h] 3 [m/s] 5 [m/s] 7 [m/s] , , , , , , ,

33 STROPOWE NAWIEWNIKI WIROWE WERSJE NAWIEWNA WYWIEWNA (BEZ KIEROWNIC) Wersja wywiewna może być stosowana między innymi do przewietrzania przestrzeni międzystropowych. RODZAJE PŁYT CZOŁOWYCH - NAWIEWNIK WIROWY KWADRATOWY ST-DVW Możliwe jest alternatywne wykonanie wariantów z 8, 16, 24 i 32 lamelami w płycie czołowej 595 x 595 [mm] dostosowanej do montażu w podwieszanym suficie kasetonowym. -NAWIEWNIK WIROWY OKRĄGŁY ST-DRW Możliwe jest wykonanie nietypowych nawiewników o innym rozmiarze płyty czołowej, innym układzie lameli lub z lamelami o podwójnej długości. 25

34 WPŁYW USTAWIENIA KIEROWNIC NA ROZPŁYW POWIETRZA PRZYKŁADOWE MOŻLIWOŚCI USTAWIENIA KIEROWNIC DLA RÓŻNEGO UKSZTAŁTOWANIA STRUMIENIA NAWIEWANEGO POWIETRZA WYMIARY - ST-DVW - ST-DRW Wielkość [mm] A [mm]

35 STROPOWE NAWIEWNIKI WIROWE STRATA CIŚNIENIA I CHARAKTERYSTYKA AKUSTYCZNA PRZY RÓŻNYM KĄCIE USTAWIENIA KIEROWNIC: 90 - MAX. OTWARCIE, 45 - OTWARCIE DO POŁOWY WERSJA A - poziomy napływ powietrza do skrzynki WERSJA B - pionowy napływ powietrza do skrzynki V [m 3 /h] - Strumień objętościowy powietrza p [Pa] - Strata ciśnienia L WA [db(a)i] - Poziom mocy akustycznej 27

36 ODLEGŁOŚCI WPŁYWAJĄCE NA FORMOWANIE SIĘ STRUMIENIA POWIETRZA PRZY CHŁODZENIU I NAWIEWIE IZOTERMICZNYM V [m 3 /h] - Strumień objętościowy powietrza X, Y [m] - Odległość między nawiewnikami H [m] - Odległośc pomiędzy wylotem nawiewnika, a górną granicą strefy przebywania ludzi W L [m/s] - Prędkość pow. w odległości L (w górnej granicy strefy przebywania ludzi) między dwoma nawiewnikami t z [K] - Różnica temp. pow. nawiewnego i w pomieszczeniu t L [K] - Różnica temp. w pomieszczeniu i w strumieniu pow. w odległości L = X/2+H między dwoma nawiewnikami OKREŚLENIE STOSUNKU RÓŻNIC TEMPERATUR L = X/2+H [m] X [m] - Odległość między nawiewnikami H [m] - Odległośc pomiędzy wylotem nawiewnika, a górną granicą strefy przebywania ludzi t z [K] - Różnica temp. pow. nawiewnego i w pomieszczeniu t L [K] - Różnica temp. w pomieszczeniu i w strumieniu pow. w odległości L = X/2+H między dwoma nawiewnikami 28

37 STROPOWE NAWIEWNIKI WIROWE OKREŚLENIE PRĘDKOŚCI STRUMIENIA POWIETRZA W GÓRNEJ GRANICY STREFY PRZEBYWANIA LUDZI V [m 3 /h] - Strumień objętościowy powietrza X, Y [m] - Odległość między nawiewnikami H [m] - Odległośc pomiędzy wylotem nawiewnika, a górną granicą strefy przebywania ludzi W L [m/s] - Prędkość pow. w odległości L (w górnej granicy strefy przebywania ludzi) między dwoma nawiewnikami 29

38 SPOSÓB MONTAŻU NAWIEWNIKÓW ST-DVW ORAZ ST-DRW DO SKRZYNKI ROZPRĘŻNEJ ZA POMOCĄ ŚRUBY CENTRALNEJ ZA POMOCĄ WKRĘTÓW SPOSÓB MONTAŻU NAWIEWNIKÓW ST-DVW W WYKONANIU DO ZABUDOWY W STROPACH KASETONOWYCH ( 595 X 595 [MM] ) NAWIEWNIKI MOGĄ BYĆ STOSOWANE DO SKRZYNEK ROZPRĘŻNYCH MONTOWANYCH SWOBODNIE DO PŁASZCZYZNY STROPU W PŁASZCZYŹNIE STROPU 30

39 STROPOWE NAWIEWNIKI WIROWE PRZYKŁAD ZAMÓWIENIA 31

40 3. NAWIEWNIKI SZCZELINOWE PODŁOGOWY AL-PB ZASTOSOWANIE Nawiewniki aluminiowe AL-PB przeznaczone do nawiewu świeżego powietrza do pomieszczeń o dużej powierzchni oszklonej (np. basenów). Umiejscawiane są w bliskiej odległości od okien w podłodze bądź w parapecie. Realizują nawiew osuszonego i ogrzanego powietrza z dołu do góry pomieszczenia, dzięki czemu zapobiegają roszeniu się powierzchni szklanych. KONSTRUKCJA AL-PB - aluminiowy, podłogowy nawiewnik szczelinowy Nawiewnik wykonany jest z profili aluminiowych łączonych śrubami ocynkowanymi (śruby nierdzewne dostępne na życzenie) dostępne w wykonaniu anodowanym lub malowane na dowolny kolor z palety RAL. WYMIARY Wymiary poprzeczne wg rysunków prezentujących warianty nawiewnika cztero-szczelinowego. Nawiewniki mogą być dostępne w dowolnej długości, jednakże dłuższe niż 2500 [mm] wykonywane są jako dzielone. Typowe długości nawiewników to: 1000, 1500, 2000, 2500 [mm] (na specjalne życzenie klienta wykonujemy nawiewnik o dowolnej długości jednak nie dłuższy niż 2500mm). WARIANTY NAWIEWNIKÓW Szczelinowy nawiewnik podłogowy dostępny jest w sześciu wariantach wykonania, zakres dostępnej ilości szczelin od jednej do sześciu. W standardowym wykonaniu rozstaw między szczelinami nawiewnika wynosi 8mm (na specjalne życzenie klienta możliwe jest wykonanie nawiewnika z rozstawem innym niż standardowy). 32

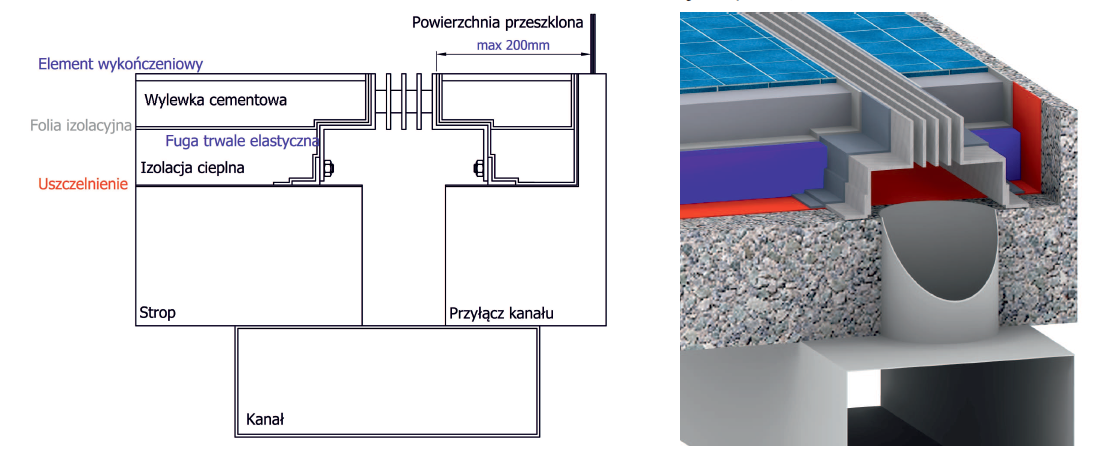

41 NAWIEWNIKI SZCZELINOWE MONTAŻ Nawiewnik montować w odległości od powierzchni przeszklonej nie większej niż 0,2 m. 33

42 DOBÓR NAWIEWNIKA Podłogowe nawiewniki szczelinowe dobieramy wg poniższych diagramów. 34

43 NAWIEWNIKI SZCZELINOWE 35

44 PRZYKŁAD ZAMÓWIENIA 36

45 NAWIEWNIKI SZCZELINOWE ŚCIENNY AL-SN ZASTOSOWANIE Nawiewniki szczelinowe AL-SN przeznaczone są do nawiewu powietrza do pomieszczeń o wysokości od 2,6 do 4m. Wysokość zabudowy nawiewnika jest niewielka, dzięki temu nadaje się do montażu w niskich przestrzeniach międzystropowych. KONSTRUKCJA AL-SN - aluminiowy, ścienny nawiewnik szczelinowy Nawiewniki szczelinowe o nastawialnym kącie wypływu strumienia powietrza. Nawiewniki dostępne jako 1, 2, 3 i 4 szczelinowe o długości pojedynczego nawiewnika do 1500 mm, dłuższe wykonywane są jako łączone liniowo. Możliwe jest wykonanie narożnika z nawiewników AL-SN (atrapa). Nawiewnik wykonany jest z profili aluminiowych łączonych śrubami ocynkowanymi (śruby nierdzewne dostępne na życzenie) dostępne w wykonaniu anodowanym lub malowane na dowolny kolor z palety RAL. WYMIARY I OZNACZENIA 37

46 SPADEK CIŚNIENIA I ZASIĘG STRUMIENIA 38

47 NAWIEWNIKI SZCZELINOWE 39

48 PRZYKŁAD ZAMÓWIENIA NAWIEWNIKA 40

49 KRATKI NAWIEWNO-WYWIEWNE 4. KRATKI NAWIEWNO-WYWIEWNE AL-W / AL-S AL-W -aluminiowa kratka nawiewno-wywiewna z ruchomymi poziomymi kierownicami AL-S -aluminiowa kratka nawiewno-wywiewna z ruchomymi pionowymi kierownicami KONSTRUKCJA Kratki AL- W oraz AL-S wykonane są z profili aluminiowych. Mocowane są za pomocą widocznych wkrętów (standardowo) lub krytego mocowania. Są anodowane na naturalny kolor aluminium lub malowane proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice są ruchome, pojedynczo ustawialne. Przy długości kratki większej niż 600 mm kierownice poziome dzielone są symetrycznie na 2 części. W ramkę wstawiany jest odpowiedni profil. DOSTĘPNE WYMIARY ORAZ POWIERZCHNIE EFEKTYWNE Wielkość [mm] AL-W [m 2 ] AL-S [m 2 ] 225 0,0073 0, ,0109 0, ,0145 0, ,0181 0, ,0217 0, ,0289 0, ,0361 0, ,0433 0, ,0155 0, ,0231 0, ,0307 0, ,0383 0, ,0459 0, ,0611 0, ,0763 0, ,0915 0, ,0318 0, ,0474 0, ,0630 0, ,0786 0, ,0942 0, ,1254 0, ,1566 0, ,1878 0,1950 Wielkość [mm] AL-W [m 2 ] AL-S [m 2 ] 325 0,0717 0, ,0953 0, ,1189 0, ,1425 0, ,1897 0, ,2369 0, ,2841 0, ,1277 0, ,1593 0, ,1909 0, ,2541 0, ,3171 0, ,3805 0, ,1997 x 625 0,2393 x ,3185 x ,3973 x ,4769 x 41

50 WYPOSAŻENIE DODATKOWE Kratki mogą być wyposażone w jedną z nasadek: S / W / pojedynczo ustawialne kierownice pionowe / poziome / G regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami SG / WG / pojedynczo ustawialne kierownice pionowe / poziome /, regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami SS przepustnica szczelinowa, maksymalnie 50%wolnego przekroju Kratki można zamówić z ramką montażową. Kratki mogą być wyposażone w system krytego mocowania (konieczna ramka montażowa). WYMIARY PARAMETRY KRATKI SERII AL-W, AL-S L - długość nominalna kratki / H - wysokość nominalna kratki Wielkość H/L [mm] -W [kg] -W/S [kg] -WG [kg] -W/SG [kg] Ramka mont. [kg] 325 0,4 0,6 0,7 0,9 0, ,5 0,7 0,8 1,1 0, ,5 0,9 1,0 1,4 0, ,6 1,0 1,2 1,8 0, ,8 1,3 1,5 2,1 1, ,9 1,3 1,9 2,5 1, ,1 1,9 2,3 3,0 1, ,5 0,7 0,8 1,1 0, ,6 0,9 1,0 1,4 0, ,7 1,1 1,3 1,7 0, ,8 1,3 1,5 2,0 0, ,0 1,6 2,0 2,6 1, ,2 2,0 2,4 3,2 1, ,4 2,4 2,8 3,8 1, ,6 0,9 1,0 1,7 0, ,7 1,1 1,3 2,0 0, ,8 1,3 1,5 2,4 0, ,9 1,5 1,8 3,0 0, ,2 2,0 2,4 3,0 1, ,4 2,4 2,9 3,8 1, ,7 2,9 3,4 4,6 1,5 42

51 KRATKI NAWIEWNO-WYWIEWNE Wielkość H/L [mm] -W [kg] -W/S [kg] -WG [kg] -W/SG [kg] Ramka mont. [kg] 425 0,9 1,5 1,7 2,3 0, ,0 1,8 2,1 2,8 0, ,2 2,1 2,5 3,3 1, ,5 2,7 3,2 4,3 1, ,9 3,3 3,9 5,3 1, ,2 3,9 4,6 6,3 1, ,3 2,3 2,8 3,8 1, ,5 2,6 3,1 4,2 1, ,9 3,4 4,0 5,5 1, ,3 4,1 4,9 6,8 1, ,7 4,9 5,8 8,0 1, ,7 3,1 3,7 5,0 1, ,2 4,0 4,8 6,6 1, ,7 4,9 5,9 8,2 1, ,2 5,8 7,0 9,6 2,0 PRZYKŁAD ZAMÓWIENIA 43

52 ST-W / ST-S ST-W - stalowa kratka nawiewno-wywiewna z ruchomymi, poziomymi kierownicami KONSTRUKCJA ST-S - stalowa kratka nawiewno-wywiewna z ruchomymi, pionowymi kierownicami Kratki ST-W oraz ST-S wykonane są z profili z blachy stalowej. Mocowane są za pomocą widocznych wkrętów (standardowo) lub krytego mocowania. Malowane są proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice są ruchome, pojedynczo ustawialne. ZASTOSOWANIE Zastosowane w prawidłowy sposób, kratki wentylacyjne są efektywnym i tanim rozwiązaniem wentylacji pomieszczeń. DOSTĘPNE WYMIARY ORAZ POWIERZCHNIE EFEKTYWNE Wielkość [mm] ST-W ST-S 225 0,0073 0, ,0109 0, ,0145 0, x 525 0,0181 0, ,0217 0, ,0289 0, ,0361 0, ,0433 0, ,0155 0, ,0231 0, ,0307 0, x 525 0,0383 0, ,0459 0, ,0611 0, ,0763 0, ,0915 0, ,0318 0, ,0474 0, ,063 0, x 525 0,0786 0, ,0942 0, ,1254 0, ,1566 0, ,1878 0,195 Wielkość [mm] ST-W ST-S 325 0,0717 0, ,0953 0, ,1189 0, x 625 0,1425 0, ,1897 0, ,2369 0, ,2841 0, ,1277 0, ,1593 0,16 425x 625 0,1909 0, ,2541 0, ,3171 0, ,3805 0, ,1997 x 625 0,2393 x 525x 825 0,3185 x ,3973 x ,4769 x 44

53 KRATKI NAWIEWNO-WYWIEWNE WYPOSAŻENIE DODATKOWE Kratki mogą być wyposażone w jedną z nasadek: S / W / - pojedynczo ustawialne kierownice pionowe / poziome / G - regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami SG / WG / - pojedynczo ustawialne kierownice pionowe / poziome /, regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami SS - przepustnica szczelinowa, maksymalnie 50%wolnego przekroju Kratki można zamówić z ramką montażową. Kratki mogą być wyposażone w system krytego mocowania (konieczna ramka montażowa). WYMIARY L + 29 / H PARAMETRY KRATKI Ciężary kratek serii ST-W ( ST-S = ST-W + 15%) L - 21 / H - 21 L - długość nominalna kratki, H - wysokość nominalna kratki Wielkość H/L [mm] W [kg] -W/M [kg] -W/E -WG -W/S [kg] -W/SG -W/SM -W/SE [kg] ramka mont. [kg] 225 0,6 1,0 1,0 1,2 0, ,8 1,3 1,4 1,6 0, ,0 1,6 1,8 2,0 0, ,3 2,0 2,1 2,4 0, ,5 2,4 2,6 3,0 1, ,9 3,1 3,2 3,8 1, ,2 3,5 3,6 4,4 1, ,7 4,0 4,2 5,1 1, ,9 1,1 1,2 1,5 0, ,1 1,6 1,7 2,1 0, ,3 2,1 2,2 2,7 0, ,6 2,7 2,8 3,3 1, ,9 3,0 3,0 3,7 1, ,3 3,7 3,8 4,7 1, ,8 4,3 4,4 5,5 1, ,3 5,0 5,1 6,5 2, ,2 1,7 1,8 2,2 0, ,4 2,2 2,3 2,8 0, ,6 2,7 2,8 3,4 1, ,0 3,1 3,2 3,9 1, ,3 3,7 3,8 4,7 1, ,9 4,5 4,6 5,9 1, ,6 5,3 5,4 7,0 1, ,2 6,0 6,1 9,1 2, ,6 2,6 2,7 3,3 1, ,9 3,2 3,3 4,2 1, ,2 3,8 3,9 5,1 1, ,8 4,7 4,8 7,0 1, ,5 5,6 5,8 7,6 1, ,4 6,9 7,0 9,3 2, ,3 8,0 8,2 11,0 2, ,2 5,1 5,3 6,7 1, ,5 5,7 5,9 7,5 1, ,9 6,3 6,5 8,3 1, ,2 8,0 8,1 10,4 1, ,1 9,3 9,4 12,5 2, ,7 10,3 10,4 14,2 2, ,2 6,8 7,0 9,0 1, ,7 7,6 7,8 10,0 1, ,2 9,6 9,7 12,5 2, ,3 11,2 11,3 15,0 2, ,0 12,4 12,5 17,0 2,8 45

54 PRZYKŁAD ZAMÓWIENIA 46

55 KRATKI NAWIEWNO-WYWIEWNE AL-SI / AL-SIB AL-SI - aluminiowa kratka przepływowa z nieruchomymi, poziomymi kierownicami, przeznaczona do zabudowy w ścianie AL-SIB - aluminiowa kratka przepływowa z nieruchomymi, poziomymi kierownicami, przeznaczona do zabudowy w drzwiach KONSTRUKCJA Kratki AL-SI wykonane są z profili aluminiowych. Mocowane są za pomocą widocznych wkrętów. Są anodowane na naturalny kolor aluminium lub malowane proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice są nieruchome. Kratki AL-SIB są to kratki AL-SI z dodatkową ramką maskującą wykonaną jako oddzielny element, mocowany od drugiej strony drzwi. Przy długości kratki większej niż 600 mm kierownice poziome dzielone są symetrycznie na 2 części. W ramkę wstawiany jest odpowiedni profil. WYPOSAŻENIE DODATKOWE Do kratek AL-SI można zamówić ramkę montażową. DOSTĘPNE WYMIARY ORAZ POWIERZCHNIE EFEKTYWNE Wielkość H/L [mm] AL-SI [m 2 ] AL-SIB [m 2 ] Wielkość H/L [mm] AL-SI [m 2 ] AL-SIB [m 2 ] 225 0,0102 0, ,0900 0, ,0151 0, ,0200 0, ,0249 0, ,1120 0, ,1340 0, ,1780 0, ,0298 0, ,1415 0, ,0396 0, ,1693 0, ,0224 0, ,2249 0, ,0331 0, ,0438 0, ,0545 0, ,0652 0, ,0866 0, ,0510 0, ,0675 0, ,0840 0, ,1005 0, ,1335 0,

56 WYMIARY ZAMOCOWANIE KRATKI L - długość nominalna kratki H - wysokość nominalna kratki PRZYKŁAD ZAMÓWIENIA 48 51

57 KRATKI NAWIEWNO-WYWIEWNE AL-WF AL-WF - aluminiowa kratka wyrównawcza z nieruchomymi, poziomymi kierownicami KONSTRUKCJA Kratki AL-WF wykonane są z profili aluminiowych. Mocowane są za pomocą widocznych wkrętów. Są anodowane na naturalny kolor aluminium lub malowane proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice są nieruchome, ustawione pod kątem 45 do frontu kratki. Przy długości kratki większej niż 600 mm kierownice poziome dzielone są symetrycznie na 2 części. W ramkę wstawiany jest odpowiedni profil. WYPOSAŻENIE DODATKOWE Kratki można zamówić z ramką montażową. DOSTĘPNE WYMIARY ORAZ POWIERZCHNIE EFEKTYWNE Wielkość H/L [mm] AL-WF [m 2 ] Wielkość H/L [mm] AL-WF [m 2 ] , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

58 WYMIARY L - długość nominalna kratki H - wysokość nominalna kratki PRZYKŁAD ZAMÓWIENIA 50 53

59 KRATKI NAWIEWNO-WYWIEWNE AL-LR-W / AL-FB-W AL-LR-W - aluminiowa kratka rusztowa z nieruchomymi, poziomymi kierownicami, przeznaczona do zabudowy w ścianie lub w podłodze jako nieprzechodnia AL-FB-W - aluminiowa kratka rusztowa z nieruchomymi, poziomymi kierownicami, przeznaczona do zabudowy w podłodze KONSTRUKCJA Kratki AL-LR-W wykonane są w całości z profili aluminiowych. Mocowane są za pomocą widocznych wkrętów (standardowo) lub krytego mocowania. Są anodowane na naturalny kolor aluminium lub malowane proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice są nieruchome, połączone poprzeczką. Kratki AL-FB-W wykonane są z profili aluminiowych. Kratka składa się z 2 elementów: osadzanej na stałe ramki oraz wyjmowanego rusztu. Mogą być anodowane na naturalny kolor aluminium lub malowane proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice są nieruchome, połączone poprzeczką. Wraz ze wzrostem długości kratki zwiększa się liczba pionowych poprzeczek. Kierownice kratek rusztowych mogą być wykonywane z trzech różnych rodzajów profilu aluminiowego, o różnym kącie odgięcia kierownic. DOSTĘPNE WYMIARY ORAZ POWIERZCHNIE EFEKTYWNE 51

60 Wielkość H/L [mm] AL-FB-W AL-LR-W Wielkość H/L [mm] AL-FB-W AL-LR-W 75x 125x 225 0,0068 0, ,0101 0, ,0135 0, ,0169 0, ,0202 0, ,0269 0, ,0336 0, ,0403 0, ,0144 0, ,0215 0, ,0286 0, ,0357 0, ,0427 0, ,0569 0, ,0710 0, ,0852 0, x 325x 225 0,0296 0, ,0441 0, ,0587 0, ,0732 0, ,0877 0, ,1167 0, ,1458 0, ,1748 0, ,0999 0, ,0887 0, ,1107 0, ,1327 0, ,1766 0, ,2206 0, ,2645 0, x 0, x 0, x 625 x 0, x 0, x 0, x 0,3615 WYPOSAŻENIE DODATKOWE Kratki mogą być wyposażone w jedną z nasadek: S - pojedynczo ustawialne kierownice pionowe G -regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami SG / WG / pojedynczo ustawialne kierownice pionowe / poziome /, regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami Kratki AL-LR-W można zamówić z ramką montażową. Kratki AL-LR-W mogą być wyposażone w system krytego mocowania (konieczna ramka montażowa) WYMIARY L - długość nominalna kratki H - wysokość nominalna kratki 52 55

61 KRATKI NAWIEWNO-WYWIEWNE ZAMOCOWANIE KRATKI NOMOGRAM KRATEK RUSZTOWYCH 53

62 PRZYKŁAD ZAMÓWIENIA 54 57

63 KRATKI NAWIEWNO-WYWIEWNE ST-FI-W / ST-FI-S ST-FI-W - stalowa, filtracyjna kratka wywiewna z poziomymi, ruchomymi kierownicami ST-FI-S - stalowa, filtracyjna kratka wywiewna z pionowymi, ruchomymi kierownicami KONSTRUKCJA Kratki ST-FI- W oraz ST-FI- S wykonane są z profili z blachy stalowej. Składają się z dwóch oddzielnych elementów: ramki zewnętrznej oraz wewnętrznej. Mocowane są za pomocą widocznych wkrętów. Malowane są proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice są ruchome, pojedynczo ustawialne. Wkład filtracyjny klasy G3 jest dostarczany na życzenie zamawiającego, inna klasa filtra może być dostarczona po uzgodnieniu. Przy długości kratki większej niż 600 mm kierownice poziome dzielone są symetrycznie na 2 części. W ramkę wstawiany jest odpowiedni profil. DOSTĘPNE WYMIARY ORAZ POWIERZCHNIE EFEKTYWNE Wielkość H/L [mm] ST-FI-W [m 2 ] ST-FI-S [m 2 ] Wielkość H/L [mm] ST-FI-W [m 2 ] ST-FI-S [m 2 ] 325 0,015 0, ,0596 0, ,0206 0, ,0812 0, ,0262 0, ,1028 0, ,0318 0, ,1244 0, ,043 0, ,1676 0, ,0542 0, ,2108 0, ,0654 0, ,254 0, ,0373 0, ,1116 0, ,0509 0, ,1412 0, ,0645 0, ,0781 0, ,1708 0, ,23 0, ,1053 0, ,289 0, ,1325 0, ,3484 0, ,1597 0,

64 WYPOSAŻENIE DODATKOWE Kratki filtracyjne mogą być wyposażone w nasadkę G regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami. Kratki można zamówić z ramką montażową. W przypadku zamawiania wkładu filtracyjnego, w zamówieniu należy podać jego klasę. WYMIARY PRZYKŁAD ZAMÓWIENIA L - długość nominalna kratki H - wysokość nominalna kratki 56 59

65 KRATKI NAWIEWNO-WYWIEWNE AL-FI-W / AL-FI-S AL-FI-W - aluminiowa, filtracyjna kratka wywiewna z poziomymi, ruchomymi kierownicami AL-FI-S - aluminiowa, filtracyjna kratka wywiewna z pionowymi, ruchomymi kierownicami KONSTRUKCJA Kratki AL-FI- W oraz AL-FI- S wykonane są z profili aluminiowych. Składają się z dwóch oddzielnych elementów: ramki zewnętrznej oraz wewnętrznej. Mocowane są za pomocą widocznych wkrętów. Są anodowane na naturalny kolor aluminium lub malowane proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice są ruchome, pojedynczo ustawialne. Wkład filtracyjny klasy G3 jest dostarczany na życzenie zamawiającego, inna klasa filtra po uzgodnieniu. Przy długości kratki większej niż 600 mm kierownice poziome dzielone są symetrycznie na 2 części. W ramkę wstawiany jest odpowiedni profil. DOSTĘPNE WYMIARY ORAZ POWIERZCHNIE EFEKTYWNE Wielkość H/L [mm] AL-FI-W [m 2 ] AL-FI-S [m 2 ] Wielkość H/L [mm] AL-FI-W [m 2 ] AL-FI-S [m 2 ] 325 0,0150 0, ,0596 0, ,0206 0, ,0812 0, ,0262 0, ,1028 0, ,0318 0, ,1244 0, ,0430 0, ,1676 0, ,0542 0, ,2108 0, ,0654 0, ,2540 0, ,0373 0, ,1116 0, ,0509 0, ,1412 0, ,0645 0, ,0781 0, ,1708 0, ,2300 0, ,1053 0, ,2890 0, ,1325 0, ,3484 0, ,1597 0,

66 WYPOSAŻENIE DODATKOWE Kratki filtracyjne mogą być wyposażone w nasadkę typu G regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami Kratki można zamówić z ramką montażową. W przypadku zamawiania wkładu filtracyjnego, w zamówieniu należy podać jego klasę. WYMIARY Głębokość kratek AL-FI-W (S) wynosi min. 30 [mm] (zależnie od klasy filtra). L - długość nominalna kratki H - wysokość nominalna kratki PRZYKŁAD ZAMÓWIENIA 58 61

67 KRATKI NAWIEWNO-WYWIEWNE ST- Z- STR ST- Z- STR - stalowa siatka wyciągowa z siatką metalową KONSTRUKCJA Kratki ST-Z- STR wykonane są z profili z blachy stalowej oraz siatki stalowej ciągnionej o oczkach 4,5 x 9 [mm] lub 7 x 15 [mm]. Mocowane są za pomocą widocznych wkrętów. Malowane są proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). DOSTĘPNE WYMIARY ORAZ POWIERZCHNIE EFEKTYWNE Wielkość H/L [mm] 75x 125x 225x ST-Z-STR siatka 4,5x9 ST-Z-STR siatka 7x ,0087 0, ,0127 0, ,0168 0, ,0209 0, ,0250 0, ,0331 0, ,0413 0, ,0494 0, ,0156 0, ,0229 0, ,0303 0, ,0376 0, ,0449 0, ,0596 0, ,0743 0, ,0890 0, ,0295 0, ,0433 0, ,0572 0, ,0710 0, ,0849 0, ,1126 0, ,1403 0, ,168 0,1937 Wielkość H/L [mm] 325x 425x 525x ST-Z-STR siatka 4,5x9 ST-Z-STR siatka 7x ,0637 0, ,0841 0, ,1045 0, ,1248 0, ,1656 0, ,2064 0, ,2471 0, ,1110 0, ,1379 0, ,1648 0, ,2186 0, ,2724 0, ,3262 0, ,1713 0, ,2047 0, ,2716 0, ,3384 0, ,4053 0,

68 WYPOSAŻENIE DODATKOWE Kratki mogą być wyposażone w nasadkę specjalną - ST-E-G regulującą ilość powietrza przeciwbieżnie sprzężonymi łopatkami. Kratki można zamówić z ramką montażową. Ramka montażowa może być zamurowana w ścianie lub przykręcona wkrętami. WYMIARY L - długość nominalna kratki H - wysokość nominalna kratki PRZYKŁAD ZAMÓWIENIA 60 63

69 KRATKI NAWIEWNO-WYWIEWNE ST- PP - W / ST- PP - S ZASTOSOWANIE Zastosowane w prawidłowy sposób, kratki wentylacyjne są efektywnym i tanim rozwiązaniem wentylacji pomieszczeń. KONSTRUKCJA ST- PP - W - stalowa kratka nawiewno-wywiewna z nieruchomymi poziomymi kierownicami Kratki ST-PP-W oraz ST-PP-S wykonane są z profili z blachy stalowej. Mocowane są za pomocą widocznych wkrętów (standardowo) lub krytego mocowania. Malowane na kolor czarny (malowanie obejmuje wkręty mocujące kratkę specjalnym odpornym na temperaturę lakierem ZHM7571. Kierownice są nieruchome. Przy długości kratki większej niż 625 mm kierownice poziome dzielone są symetrycznie ma 2 części. W ramkę wstawiany jest odpowiedni profil. DOSTĘPNE WYMIARY ORAZ POWIERZCHNIE EFEKTYWNE ST- PP - S - stalowa kratka nawiewno- wywiewna z nieruchomymi pionowymi kierownicami Wielkość H/L [mm] ST-PP-W [m 2 ] ST-PP-S [m 2 ] 225 0,0073 0, ,0109 0, ,0145 0, ,0181 0, ,0217 0, ,0289 0, ,0361 0, ,0433 0, ,0155 0, ,0231 0, ,0307 0, ,0383 0, ,0459 0, ,0611 0, ,0763 0, ,0915 0, ,0318 0, ,0474 0, ,0630 0, ,0786 0, ,0942 0, ,1254 0, ,1566 0, ,1878 0,1950 Wielkość H/L [mm] ST-PP-W [m 2 ] ST-PP-S [m 2 ] 325 0,0717 0, ,0953 0, ,1189 0, ,1425 0, ,1897 0, ,2369 0, ,2841 0, ,1277 0, ,1593 0, ,1909 0, ,2541 0, ,3171 0, ,3805 0, ,1997 x 625 0,2393 x ,3185 x ,3973 x ,48 x 61

70 WYPOSAŻENIE DODATKOWE Kratki mogą być wyposażone w jedną z nasadek: G - regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami LO - przesłona z blachy perforowanej (Ø6mm): 40%, 51%, 57% wolnego przekroju Kratki można zamówić z ramką montażową. Kratki mogą być wyposażone w system krytego mocowania (konieczna ramka montażowa). WYMIARY Głębokość kratek ST-PP-S / ST-PP-W wynosi min. 30 [mm] (zależnie od klasy filtra). L - długość nominalna kratki H - wysokość nominalna kratki Z uwagi na budowę kratki charakteryzują się małymi oporami przepływu oraz relatywnie dużym zasięgiem strugi. PRZYKŁAD ZAMÓWIENIA 62 65

71 KRATKI NAWIEWNO-WYWIEWNE ST-W/UF ST-W/UF - stalowa kratka do montażu jako element zewnętrzny nawietrzaków podokiennych z nieruchomymi, ustawionymi skośnie kierownicami oraz siatką zabezpieczającą KONSTRUKCJA Kratki ST-W/UF wykonane są z profili z blachy stalowej oraz siatki stalowej ciągnionej. Nieruchome kierownice ustawiane są skośnie do frontu kratki. Tylna, dolna krawędź ramki odgięta jest do góry. Kratki mocowane są za pomocą widocznych wkrętów. Malowane są proszkowo na dowolny kolor z palety RAL (standardowo RAL 9010). DOSTĘPNE WYMIARY ORAZ POWIERZCHNIE EFEKTYWNE Wielkość H/L [mm] ST-W/UF [m2] , , , , , , , , , , , , , , , ,0794 WYMIARY L - długość nominalna kratki H - wysokość nominalna kratki 63

72 PRZYKŁAD ZAMÓWIENIA 64 67

73 KRATKI NAWIEWNO-WYWIEWNE ZE WZGLĘDU NA OPORY PRZEPŁYWU KRATKI DZIELIMY WRAZ Z NASADKAMI NA 2 GRUPY GRUPA 1 - mały opór przepływu, relatywnie duży zasięg strugi, należące odmiany: - W, -W/S, -W/G, -W/SG, -S, -S/W, -S/G, -S/WG GRUPA 2 - duży opór przepływu, relatywnie mały zasięg strugi, należące odmiany: -W/SS, -S/SS WPŁYW RÓŻNICY TEMPERATUR NA ODCHYLENIE STRUGI POWIETRZA 65

74 Aby uniknąć przedwczesnego oderwania się strugi od stropu nie należy przekraczać maksymalnej różnicy temperatur odczytanej z wykresu: SPADEK CIŚNIENIA OD PRĘDKOŚCI WYPŁYWU I NAPŁYWU POWIETRZA GRUPA 1 GRUPA

75 KRATKI NAWIEWNO-WYWIEWNE POZIOM HAŁASU GENEROWANEGO PRZY PRZEPŁYWIE STRUGI PRZEZ NAWIEWNIK GRUPA 1 GRUPA 2 67

76 ZAMOCOWANIE TYPOWEJ KRATKI WENTYLACYJNEJ BEZ RAMKI MONTAŻOWEJ Z RAMKĄ MONTAŻOWĄ 68 71

77 KRATKI NAWIEWNO-WYWIEWNE Z KRYTYM MOCOWANIEM Ramka montażowa może być zamurowana w ścianie lub przykręcona wkrętami

78 5. ZAWORY NAWIEWNE KE ZASTOSOWANIE I KONSTRUKCJA Zawór nawiewny KE przeznaczony jest do montażu w suficie, ścianie lub bezpośrednio na kanale za pomocą specjalnej ramki montażowej RM. Zawór KE posiada płynną regulację nawiewanego powietrza za pomocą obrotowego środkowego dysku. Wybrana szczelina jest ustalana za pomocą nakrętki blokującej. Specjalne wykonanie konstrukcji zaworu gwarantuje niski poziom hałasu oraz szybki i łatwy montaż. Malowany jest proszkowo RAL WYMIARY Średnica nominalna [mm] A [mm] B [mm] Masa [kg] , , , , , , ,88 70

79 ZAWORY NAWIEWNE DANE TECHNICZNE POZIOM CIŚNIENIA AKUSTYCZNEGO L A [db(a)] Wymiar [mm] Średnia częstotliwość Hz Tolerancja Wymiar [mm] TŁUMIENIE DŹWIĘKU [db] Średnia częstotliwość Hz Tolerancja STRATY CIŚNIENIA CAŁKOWITEGO P T [Pa] 71

80 72 PRZYKŁAD ZAMÓWIENIA

81 ZAWORY NAWIEWNE KE ZASTOSOWANIE I KONSTRUKCJA Zawór wywiewny KK przeznaczony jest do montażu w suficie, ścianie lub bezpośrednio na kanale za pomocą specjalnej ramki RM. Zawór KK posiada płynną regulację wyciąganego powietrza za pomocą obrotowego środkowego dysku. Wybrana szczelina jest ustalana za pomocą nakrętki blokującej. Specjalne wykonanie konstrukcji zaworu gwarantuje niski poziom hałasu oraz szybki i łatwy montaż. Malowany jest proszkowo RAL WYMIARY Średnica nominalna [mm] A [mm] B [mm] Masa [kg] , , , , , , ,9 73

82 DANE TECHNICZNE POZIOM CIŚNIENIA AKUSTYCZNEGO L A [db(a)] Wymiar [mm] Średnia częstotliwość Hz Tolerancja Wymiar [mm] TŁUMIENIE DŹWIĘKU [db] Średnia częstotliwość Hz Tolerancja STRATY CIŚNIENIA CAŁKOWITEGO P T [Pa] 74

83 ZAWORY NAWIEWNE PRZYKŁAD ZAMÓWIENIA 75

84 ZAWORY NAWIEWNE ZAWORY DOSTARCZANE SĄ WRAZ Z RAMKĄ MONTAŻOWĄ WYMIARY RAMKI MONTAŻOWEJ Średnica nominalna [mm] A [mm] B [mm] Masa [kg] , , , , , , ,18 76

85 NASADKI REGULACYJNE 6. NASADKI REGULACYJNE Nasadka regulacyjna WIELKOŚCI Nasadki wykonywane są w zakresie wymiarowym dostosowanym do kratki na której mogą zostać zamontowane. W przypadku stosowania nasadki do kratki o długości większej lub równej 525 [mm] wyposażonej w kryte mocowanie głębokość każdej nasadki wynosi co najmniej 75 [mm]. Nasadki typu SS wykonywane są tylko w wielkościach typowych, maksymalnie do rozmiaru 1225x325 [mm]. Nasadek typu SS nie można stosować w kratkach z krytym mocowaniem. KONSTRUKCJA Nasadki wykonane są z profili z blachy stalowej. ZAMOCOWANIE Nasadki mocowane są do kratki za pomocą nitów zrywalnych. Konkretne typy nasadek montuje się tylko w odpowiednich do tego kratkach. Nasadki specjalne ST-E-G mają możliwość samodzielnego montażu. Nasadki typu G, SG, WG można wykonać w wersji skośnej przeznaczonej do montażu wyłącznie na kratce STR-S oraz STR-W. W takim wypadku w zamówieniu należy po symbolu nasadki dopisać (S). Nasadki wykonywane są w wariantach: TYPY NASADEK NASADKA TYPU S pojedynczo ustawialne kierownice pionowe 77
