1 Inteligenta wydajność Ergonomia, Widoczność, Optymalizacja ALPHA evo

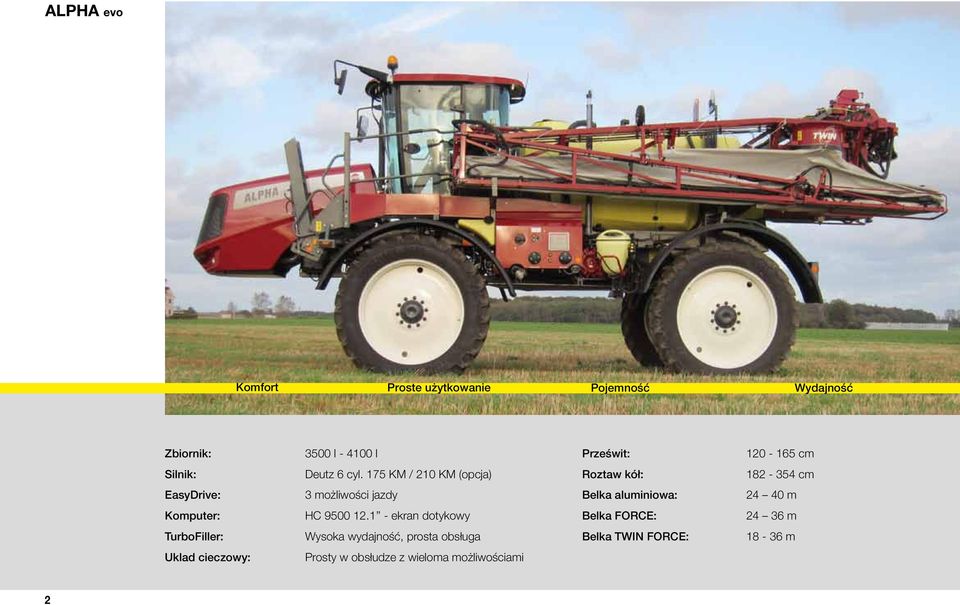

2 ALPHA evo Komfort Proste użytkowanie Pojemność Wydajność Zbiornik: 3500 l l Prześwit: cm Silnik: Deutz 6 cyl. 175 KM / 210 KM (opcja) Roztaw kół: cm EasyDrive: 3 możliwości jazdy Belka aluminiowa: m Komputer: HC ekran dotykowy Belka FORCE: m TurboFiller: Wysoka wydajność, prosta obsługa Belka TWIN FORCE: m Uklad cieczowy: Prosty w obsłudze z wieloma możliwościami 2

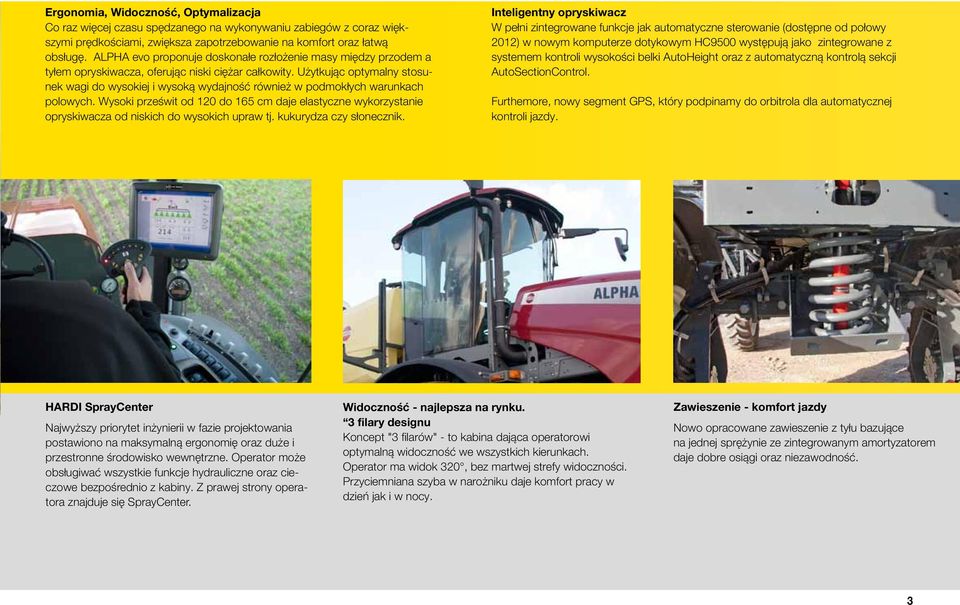

3 Ergonomia, Widoczność, Optymalizacja Co raz więcej czasu spędzanego na wykonywaniu zabiegów z coraz większymi prędkościami, zwiększa zapotrzebowanie na komfort oraz łatwą obsługę. ALPHA evo proponuje doskonałe rozłożenie masy między przodem a tyłem opryskiwacza, oferując niski ciężar całkowity. Użytkując optymalny stosunek wagi do wysokiej i wysoką wydajność również w podmokłych warunkach polowych. Wysoki prześwit od 120 do 165 cm daje elastyczne wykorzystanie opryskiwacza od niskich do wysokich upraw tj. kukurydza czy słonecznik. Inteligentny opryskiwacz W pełni zintegrowane funkcje jak automatyczne sterowanie (dostępne od połowy 2012) w nowym komputerze dotykowym HC9500 występują jako zintegrowane z systemem kontroli wysokości belki AutoHeight oraz z automatyczną kontrolą sekcji AutoSectionControl. Furthemore, nowy segment GPS, który podpinamy do orbitrola dla automatycznej kontroli jazdy. HARDI SprayCenter Najwyższy priorytet inżynierii w fazie projektowania postawiono na maksymalną ergonomię oraz duże i przestronne środowisko wewnętrzne. Operator może obsługiwać wszystkie funkcje hydrauliczne oraz cieczowe bezpośrednio z kabiny. Z prawej strony operatora znajduje się SprayCenter. Widoczność - najlepsza na rynku. 3 filary designu Koncept "3 filarów" - to kabina dająca operatorowi optymalną widoczność we wszystkich kierunkach. Operator ma widok 320, bez martwej strefy widoczności. Przyciemniana szyba w narożniku daje komfort pracy w dzień jak i w nocy. Zawieszenie - komfort jazdy Nowo opracowane zawieszenie z tyłu bazujące na jednej sprężynie ze zintegrowanym amortyzatorem daje dobre osiągi oraz niezawodność. 3

4 Kabina EvoCab Nowa, duża przestronna kabina EvoCab jest specjalnie opracowana przez HARDI z uwzględnieniem "3 filarów designu", które stanowią nowy standard widoczności stopni wokół opryskiwacza. Skrajnie niski poziom hałasu w EvoCab i klimatyzacja automatyczna daje operatorowi opryskiwacza doskonałą optymalizację wydajności. Z lewej strony operatora znajduje się dodatkowe siedzisko, które dla idei optymalizacji przestrzeni, pełni również funkcję chłodzonego schowka na posiłek. Komfortowy fotel Wysokiej jakości fotel zapewnia wysoki komfort pracy na polu podczas długich godzin pracy. W pełni regulowany może zostać dostosowany dla każdej osoby, wraz z pneu-matycznym zawieszeniem sprawdza się w bardzo trudnych warunkach. GPS Standardowe wyposażanie w GPS AutoSectionControl z układem kierowania ręcznego. ALPHA evo posiada odbiornik GPS umieszczony w tylnej części kabiny. Specjalny uchwyt został zaprojektowany, aby otworzyć dach bez przenoszenia odbiornika. Umożliwi to zachowanie wszystkich ustawień. 4

5 Ergonomia Głównym celem opracowania nowej kabiny, była ergonomia pracy kierowcy. Wszystkie najważniejsze przełączniki umieszczone są blisko operatora. Wszystkie główne przyciski umieszczone są na podłokietniku, który stanowi Spray-Center, z prawej strony fotela. Dodatkowe funkcje znajdują się w dachu kabiny, nad głową operatora, w łatwo dostępnym miejscu. Optymalizacja Wraz z ergonomią i widocznością trzecim obszarem projektowania kabiny EvoCab była optymalizacja pracy w warunkach środowiskowych. Automatyczna klimatyzacja, niski poziom hałasu czy filtr węglowy, aby zapewniają komfortowe warunki ora zminimalizują stres operatora. Dodatkowe siedzisko oraz schowek na posiłek Zlokalizowane po lewej stronie fotela operatora, pod nim schowek na posiłek 5

6 Pełna kontrola - zintegrowana elektronika HC 9500 Wszystkie funkcje opryskowe są sterowane z wielofunkcyjnego joysticka, w połączeniu z dotykowym panelem HC ,1", zapewniając najwyższy poziom wydajności oraz precyzji aplikacji. Komputer HC 9500 jest rozbudowanym narzędziem dla właścicieli gospodarstw rolnych. Daje nam precyzyjne wskazówki, rejestrację danych, automatyczne generowanie raportów, automatyczne sterowanie, oraz wiele innych funkcji. Kompatybilność ISOBUS Komputer HC 9500 zapewnia zgodność z ISO (ISOBUS) Virtual Terminal, więc HC 9500 może także działać, jako HC Integracja wszystkich ważnych informacji na jednym ekranie jest ważnym kryterium. Komputer HC 9500 ekran roboczy może ob.sługiwać kontrolę sekcji ASC, kontrolę wysokości belki AutoHeight, pomoc oraz automatyczne sterowanie*.*dostępne od połowy

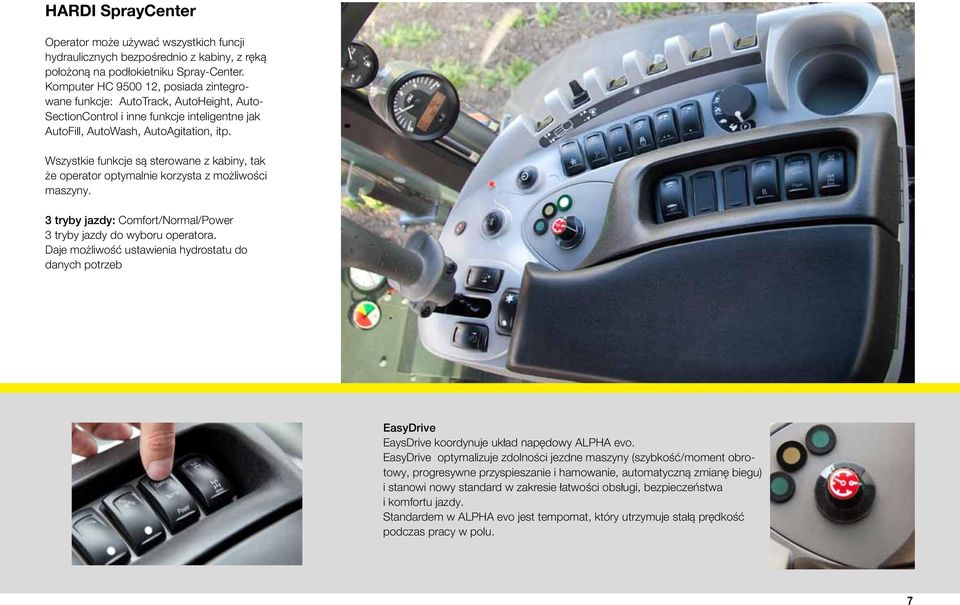

7 HARDI SprayCenter Operator może używać wszystkich funcji hydraulicznych bezpośrednio z kabiny, z ręką położoną na podłokietniku Spray-Center. Komputer HC , posiada zintegrowane funkcje: AutoTrack, AutoHeight, Auto- SectionControl i inne funkcje inteligentne jak AutoFill, AutoWash, AutoAgitation, itp. Wszystkie funkcje są sterowane z kabiny, tak że operator optymalnie korzysta z możliwości maszyny. 3 tryby jazdy: Comfort/Normal/Power 3 tryby jazdy do wyboru operatora. Daje możliwość ustawienia hydrostatu do danych potrzeb EasyDrive EaysDrive koordynuje układ napędowy ALPHA evo. EasyDrive optymalizuje zdolności jezdne maszyny (szybkość/moment obrotowy, progresywne przyspieszanie i hamowanie, automatyczną zmianę biegu) i stanowi nowy standard w zakresie łatwości obsługi, bezpieczeństwa i komfortu jazdy. Standardem w ALPHA evo jest tempomat, który utrzymuje stałą prędkość podczas pracy w polu. 7

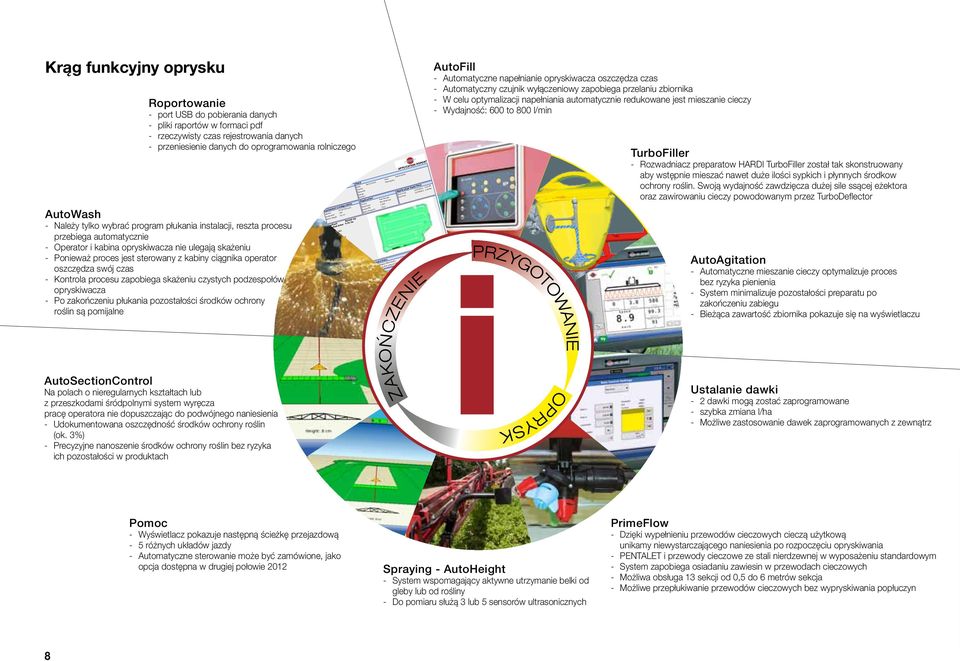

8 Krąg funkcyjny oprysku Roportowanie - port USB do pobierania danych - pliki raportów w formaci pdf - rzeczywisty czas rejestrowania danych - przeniesienie danych do oprogramowania rolniczego AutoWash - Należy tylko wybrać program płukania instalacji, reszta procesu przebiega automatycznie - Operator i kabina opryskiwacza nie ulegają skażeniu - Ponieważ proces jest sterowany z kabiny ciągnika operator oszczędza swój czas - Kontrola procesu zapobiega skażeniu czystych podzespołów opryskiwacza - Po zakończeniu płukania pozostałości środków ochrony roślin są pomijalne Grower HARDI Equipment Configuration Vehicle: Fendt 930 vario Implement: CMi Boom Height: 50 cm Product: Round-up Applied Area: 9.91 ha Rate (L): Field Total Field Area: 9.52 ha Crop Product Summary Field: Demo france Farm: Noerre Alslev County: Description: Township: Range: Section: Application Timing: Post Harvest Placement: Not Observed Nozzle PN: F-025 Boom Pressure: 3 bar Restrictions APPLICATION REPORT Application Date/Time Start Time: 12/10/20112:39 PM End Time: 12/10/20112:59 PM Target Pests Not Observed Not Observed Observed Not Observed Amount Manufacturer EPA # Not Observed Not Average Rate Restrictions: Observed L/ha Round-up Monsanto Crop Rotation Restricted Entry Interval L Not Crop: Growth Canola Not Observed Signature Page 1 of 2 Operator: License: ISOBUS_ d_ pdf License: Operator: Hardi License: Supervisor: france_fendt Operator/Supervisor Information AutoFill - Automatyczne napełnianie opryskiwacza oszczędza czas - Automatyczny czujnik wyłączeniowy zapobiega przelaniu zbiornika - W celu optymalizacji napełniania automatycznie redukowane jest mieszanie cieczy - Wydajność: 600 to 800 l/min N TurboFiller - Rozwadniacz preparatow HARDI TurboFiller został tak skonstruowany aby wstępnie mieszać nawet duże ilości sypkich i płynnych środkow ochrony roślin. Swoją wydajność zawdzięcza dużej sile ssącej eżektora oraz zawirowaniu cieczy powodowanym przez TurboDeflector AutoAgitation - Automatyczne mieszanie cieczy optymalizuje proces bez ryzyka pienienia - System minimalizuje pozostałości preparatu po zakończeniu zabiegu - Bieżąca zawartość zbiornika pokazuje się na wyświetlaczu AutoSectionControl Na polach o nieregularnych kształtach lub z przeszkodami śródpolnymi system wyręcza pracę operatora nie dopuszczając do podwójnego naniesienia - Udokumentowana oszczędność środków ochrony roślin (ok. 3%) - Precyzyjne nanoszenie środków ochrony roślin bez ryzyka ich pozostałości w produktach Ustalanie dawki - 2 dawki mogą zostać zaprogramowane - szybka zmiana l/ha - Możliwe zastosowanie dawek zaprogramowanych z zewnątrz Pomoc - Wyświetlacz pokazuje następną ścieżkę przejazdową - 5 różnych układów jazdy - Automatyczne sterowanie może być zamówione, jako opcja dostępna w drugiej połowie 2012 Spraying - AutoHeight - System wspomagający aktywne utrzymanie belki od gleby lub od rośliny - Do pomiaru służą 3 lub 5 sensorów ultrasonicznych PrimeFlow - Dzięki wypełnieniu przewodów cieczowych cieczą użytkową unikamy niewystarczającego naniesienia po rozpoczęciu opryskiwania - PENTALET i przewody cieczowe ze stali nierdzewnej w wyposażeniu standardowym - System zapobiega osiadaniu zawiesin w przewodach cieczowych - Możliwa obsługa 13 sekcji od 0,5 do 6 metrów sekcja - Możliwe przepłukiwanie przewodów cieczowych bez wypryskiwania popłuczyn 8

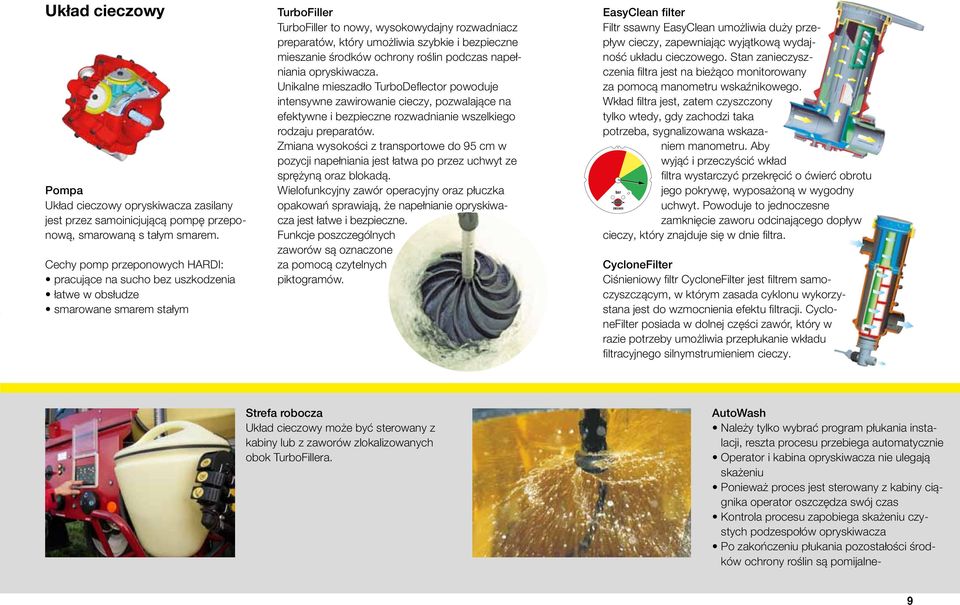

9 Układ cieczowy Pompa Układ cieczowy opryskiwacza zasilany jest przez samoinicjującą pompę przeponową, smarowaną s tałym smarem. Cechy pomp przeponowych HARDI: pracujące na sucho bez uszkodzenia łatwe w obsłudze smarowane smarem stałym TurboFiller TurboFiller to nowy, wysokowydajny rozwadniacz preparatów, który umożliwia szybkie i bezpieczne mieszanie środków ochrony roślin podczas napełniania opryskiwacza. Unikalne mieszadło TurboDeflector powoduje intensywne zawirowanie cieczy, pozwalające na efektywne i bezpieczne rozwadnianie wszelkiego rodzaju preparatów. Zmiana wysokości z transportowe do 95 cm w pozycji napełniania jest łatwa po przez uchwyt ze sprężyną oraz blokadą. Wielofunkcyjny zawór operacyjny oraz płuczka opakowań sprawiają, że napełnianie opryskiwacza jest łatwe i bezpieczne. Funkcje poszczególnych zaworów są oznaczone za pomocą czytelnych piktogramów. EasyClean filter Filtr ssawny EasyClean umożliwia duży przepływ cieczy, zapewniając wyjątkową wydajność układu cieczowego. Stan zanieczyszczenia filtra jest na bieżąco monitorowany za pomocą manometru wskaźnikowego. Wkład filtra jest, zatem czyszczony tylko wtedy, gdy zachodzi taka potrzeba, sygnalizowana wskazaniem manometru. Aby wyjąć i przeczyścić wkład filtra wystarczyć przekręcić o ćwierć obrotu bar jego pokrywę, wyposażoną w wygodny uchwyt. Powoduje to jednoczesne zamknięcie zaworu odcinającego dopływ cieczy, który znajduje się w dnie filtra. CycloneFilter Ciśnieniowy filtr CycloneFilter jest filtrem samoczyszczącym, w którym zasada cyklonu wykorzystana jest do wzmocnienia efektu filtracji. CycloneFilter posiada w dolnej części zawór, który w razie potrzeby umożliwia przepłukanie wkładu filtracyjnego silnymstrumieniem cieczy. Strefa robocza Układ cieczowy może być sterowany z kabiny lub z zaworów zlokalizowanych obok TurboFillera. AutoWash Należy tylko wybrać program płukania instalacji, reszta procesu przebiega automatycznie Operator i kabina opryskiwacza nie ulegają skażeniu Ponieważ proces jest sterowany z kabiny ciągnika operator oszczędza swój czas Kontrola procesu zapobiega skażeniu czystych podzespołów opryskiwacza Po zakończeniu płukania pozostałości środków ochrony roślin są pomijalne- 9

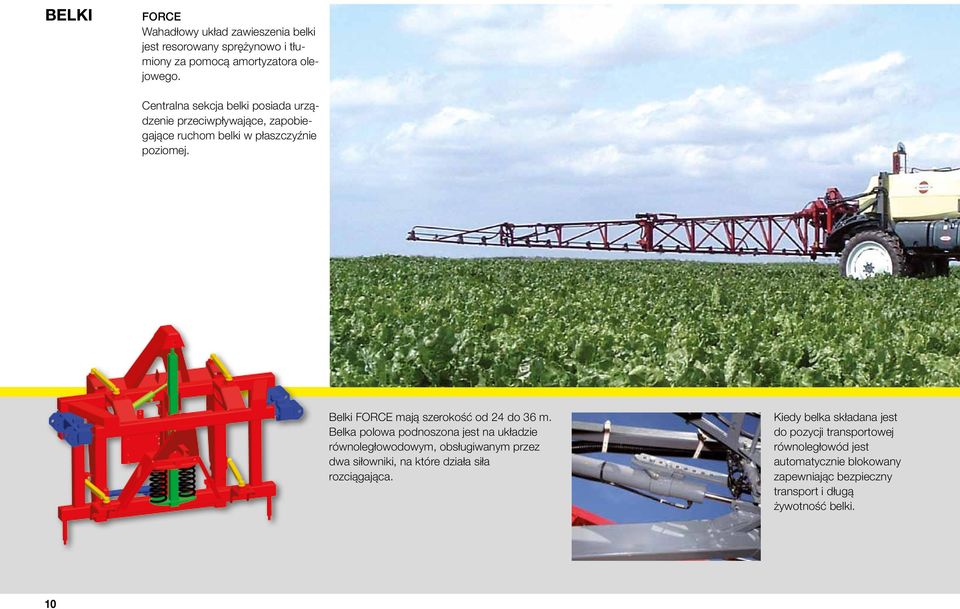

10 BELKI FORCE Wahadłowy układ zawieszenia belki jest resorowany sprężynowo i tłumiony za pomocą amortyzatora olejowego. Centralna sekcja belki posiada urządzenie przeciwpływające, zapobiegające ruchom belki w płaszczyźnie poziomej. Belki FORCE mają szerokość od 24 do 36 m. Belka polowa podnoszona jest na układzie równoległowodowym, obsługiwanym przez dwa siłowniki, na które działa siła rozciągająca. Kiedy belka składana jest do pozycji transportowej równoległowód jest automatycznie blokowany zapewniając bezpieczny transport i długą żywotność belki. 10

11 HARDI TWIN - większa wydajność, mniejsza zależność od pogody, lepsza technologia oprysku. Idealne rozwiązanie o dużej wydajności. Intensywne znoszenie cieczy podczas opryskiwania konwencjonalnego w warunkach wietrznych uniemożliwia czasem dokończenie zabiegu. Stosując pomocniczy strumień powietrza, który zapobiega znoszeniu cieczy przez wiatr możliwe jest terminowe przeprowadzenie planowanych zabiegów także w trudnych warunkach pogodowych. Użytkownik ma wtedy do dyspozycji średnio dwa razy więcej czasu na przeprowadzenie bezpiecznego i skutecznego zabiegu niż w przypadku opryskiwania konwencjonalnego. Belki TWIN FORCE mają szerokość od 18 do 36 m. Oszczędzaj pieniądze przeznaczone na środki ochrony roślin. Wejdź na i sprawdź ile jesteś wstanie zaoszczędzić na środkach ochrony roślin. BEZ POWIETRZA Z POWIETRZEM Dwa wysokowydajne wentylatory tłoczą powietrze w rękawy rozciągnięte wzdłuż prawego i lewego ramienia belki TWIN FORCE. Wysoki wydatek powietrza umożliwia wykonywanie zabiegów przy bardzo dużych prędkościach roboczych, nawet podczas trudnych warunków pogodowych. Każdy wentylator ma wydatek 2000 m3/h/m belki, a maksymalna prędkość strumienia powietrza wynosi 35 m/s. 1. Wentylator TWIN 2. Silnik hydrauliczny Chłodnica oleju Wylot powietrza years t e c h nology 4. 11

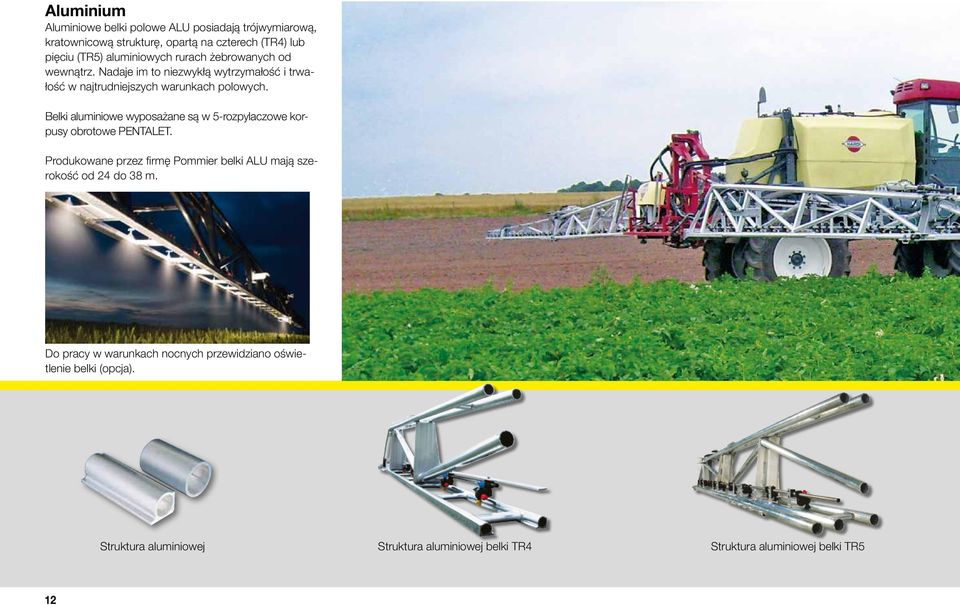

12 Aluminium Aluminiowe belki polowe ALU posiadają trójwymiarową, kratownicową strukturę, opartą na czterech (TR4) lub pięciu (TR5) aluminiowych rurach żebrowanych od wewnątrz. Nadaje im to niezwykłą wytrzymałość i trwałość w najtrudniejszych warunkach polowych. Belki aluminiowe wyposażane są w 5-rozpylaczowe korpusy obrotowe PENTALET. Produkowane przez firmę Pommier belki ALU mają szerokość od 24 do 38 m. Do pracy w warunkach nocnych przewidziano oświetlenie belki (opcja). Struktura aluminiowej Struktura aluminiowej belki TR4 Struktura aluminiowej belki TR5 12

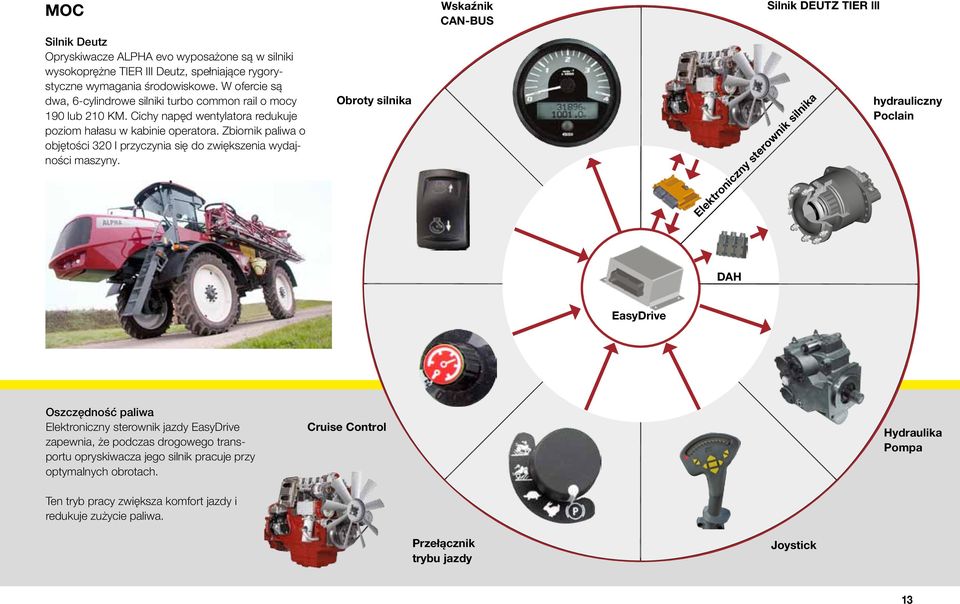

13 MOC Wskaźnik CAN-BUS Silnik DEUTZ TIER lll Silnik Deutz Opryskiwacze ALPHA evo wyposażone są w silniki wysokoprężne TIER III Deutz, spełniające rygorystyczne wymagania środowiskowe. W ofercie są dwa, 6-cylindrowe silniki turbo common rail o mocy 190 lub 210 KM. Cichy napęd wentylatora redukuje poziom hałasu w kabinie operatora. Zbiornik paliwa o objętości 320 l przyczynia się do zwiększenia wydajności maszyny. Obroty silnika a Elektroniczny sterownik silnika hydrauliczny Poclain DAH EasyDrive Oszczędność paliwa Elektroniczny sterownik jazdy EasyDrive zapewnia, że podczas drogowego transportu opryskiwacza jego silnik pracuje przy optymalnych obrotach. Cruise Control Hydraulika Pompa Ten tryb pracy zwiększa komfort jazdy i redukuje zużycie paliwa. Przełącznik trybu jazdy Joystick 13

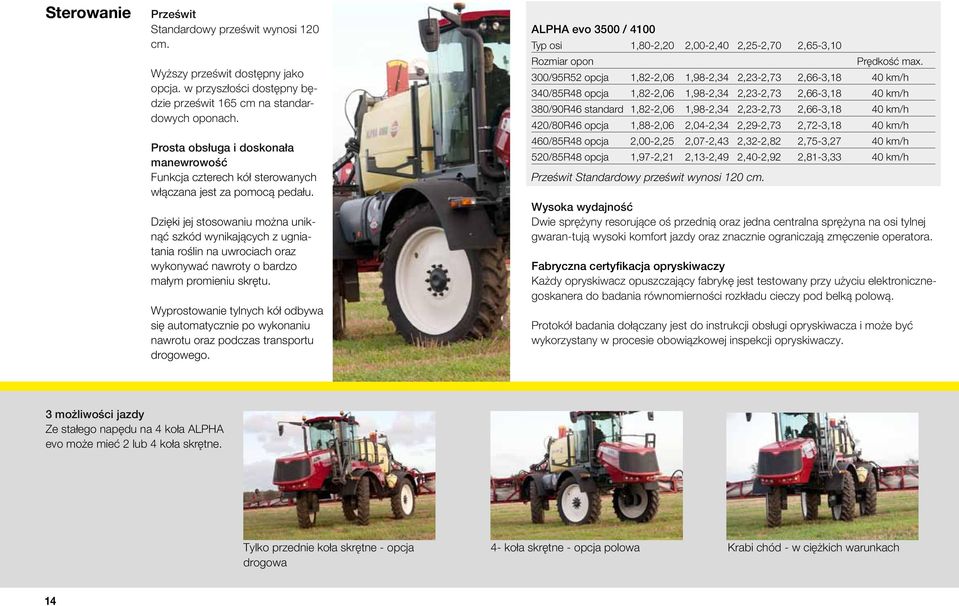

14 Sterowanie Prześwit Standardowy prześwit wynosi 120 cm. Wyższy prześwit dostępny jako opcja. w przyszłości dostępny będzie prześwit 165 cm na standardowych oponach. Prosta obsługa i doskonała manewrowość Funkcja czterech kół sterowanych włączana jest za pomocą pedału. Dzięki jej stosowaniu można uniknąć szkód wynikających z ugniatania roślin na uwrociach oraz wykonywać nawroty o bardzo małym promieniu skrętu. Wyprostowanie tylnych kół odbywa się automatycznie po wykonaniu nawrotu oraz podczas transportu drogowego. ALPHA evo 3500 / 4100 Typ osi 1,80-2,20 2,00-2,40 2,25-2,70 2,65-3,10 Rozmiar opon Prędkość max. 300/95R52 opcja 1,82-2,06 1,98-2,34 2,23-2,73 2,66-3,18 40 km/h 340/85R48 opcja 1,82-2,06 1,98-2,34 2,23-2,73 2,66-3,18 40 km/h 380/90R46 standard 1,82-2,06 1,98-2,34 2,23-2,73 2,66-3,18 40 km/h 420/80R46 opcja 1,88-2,06 2,04-2,34 2,29-2,73 2,72-3,18 40 km/h 460/85R48 opcja 2,00-2,25 2,07-2,43 2,32-2,82 2,75-3,27 40 km/h 520/85R48 opcja 1,97-2,21 2,13-2,49 2,40-2,92 2,81-3,33 40 km/h Prześwit Standardowy prześwit wynosi 120 cm. Wysoka wydajność Dwie sprężyny resorujące oś przednią oraz jedna centralna sprężyna na osi tylnej gwaran-tują wysoki komfort jazdy oraz znacznie ograniczają zmęczenie operatora. Fabryczna certyfikacja opryskiwaczy Każdy opryskiwacz opuszczający fabrykę jest testowany przy użyciu elektronicznegoskanera do badania równomierności rozkładu cieczy pod belką polową. Protokół badania dołączany jest do instrukcji obsługi opryskiwacza i może być wykorzystany w procesie obowiązkowej inspekcji opryskiwaczy. 3 możliwości jazdy Ze stałego napędu na 4 koła ALPHA evo może mieć 2 lub 4 koła skrętne. Tylko przednie koła skrętne - opcja drogowa 4- koła skrętne - opcja polowa Krabi chód - w ciężkich warunkach 14

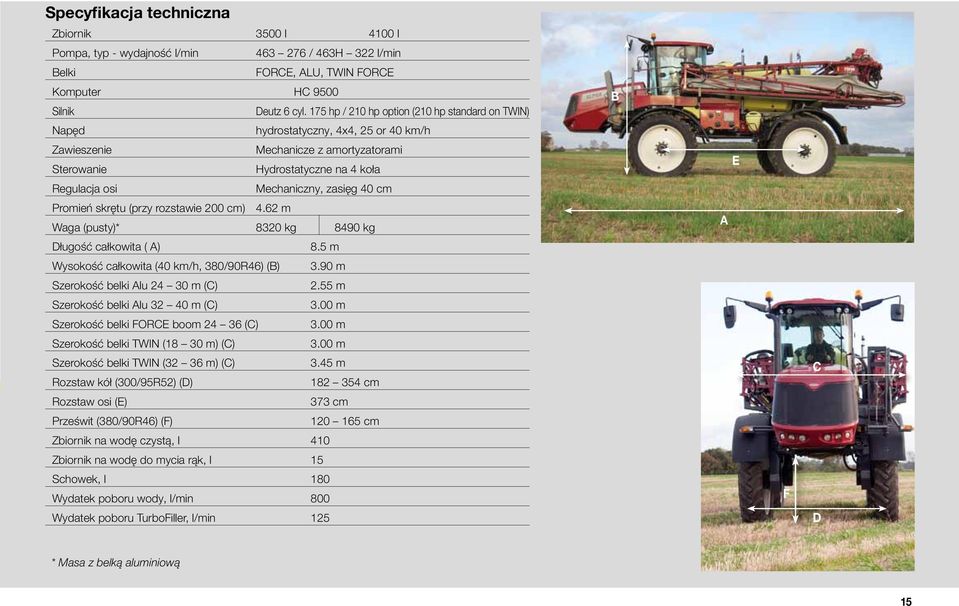

15 Specyfikacja techniczna Zbiornik 3500 l 4100 l Pompa, typ - wydajność l/min / 463H 322 l/min Belki FORCE, ALU, TWIN FORCE Komputer HC 9500 Silnik Deutz 6 cyl. 175 hp / 210 hp option (210 hp standard on TWIN) Napęd hydrostatyczny, 4x4, 25 or 40 km/h Zawieszenie Mechanicze z amortyzatorami Sterowanie Hydrostatyczne na 4 koła Regulacja osi Mechaniczny, zasięg 40 cm Promień skrętu (przy rozstawie 200 cm) 4.62 m Waga (pusty)* 8320 kg 8490 kg Długość całkowita ( A) 8.5 m Wysokość całkowita (40 km/h, 380/90R46) (B) 3.90 m Szerokość belki Alu m (C) 2.55 m Szerokość belki Alu m (C) 3.00 m Szerokość belki FORCE boom (C) 3.00 m Szerokość belki TWIN (18 30 m) (C) 3.00 m Szerokość belki TWIN (32 36 m) (C) 3.45 m Rozstaw kół (300/95R52) (D) cm Rozstaw osi (E) 373 cm Prześwit (380/90R46) (F) cm Zbiornik na wodę czystą, l 410 Zbiornik na wodę do mycia rąk, l 15 Schowek, l 180 Wydatek poboru wody, l/min 800 Wydatek poboru TurboFiller, l/min 125 B A E F C D * Masa z belką aluminiową 15
